Противокоррозионный пигмент

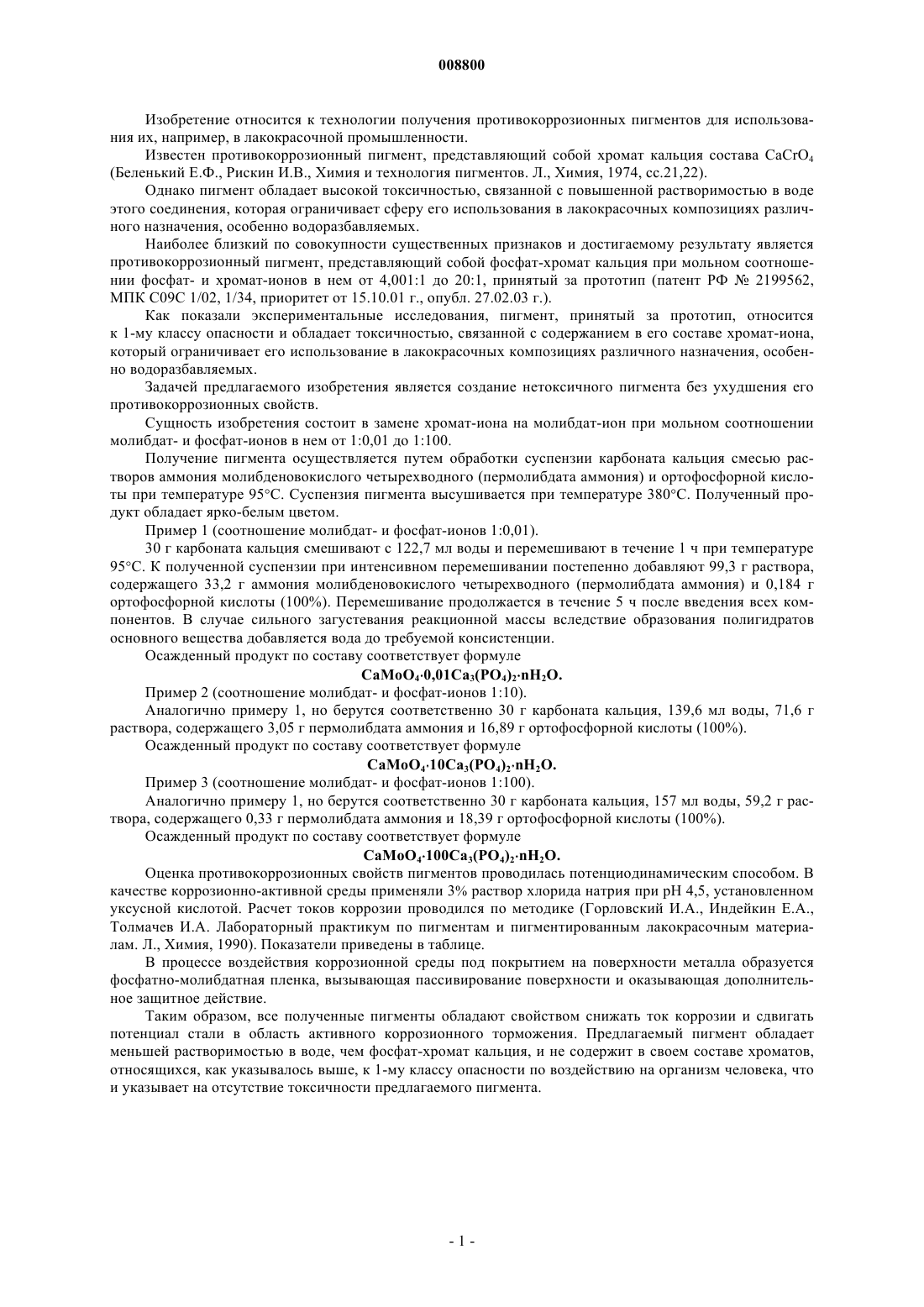

008800 Изобретение относится к технологии получения противокоррозионных пигментов для использования их, например, в лакокрасочной промышленности. Известен противокоррозионный пигмент, представляющий собой хромат кальция состава СаCrO4(Беленький Е.Ф., Рискин И.В., Химия и технология пигментов. Л., Химия, 1974, сс.21,22). Однако пигмент обладает высокой токсичностью, связанной с повышенной растворимостью в воде этого соединения, которая ограничивает сферу его использования в лакокрасочных композициях различного назначения, особенно водоразбавляемых. Наиболее близкий по совокупности существенных признаков и достигаемому результату является противокоррозионный пигмент, представляющий собой фосфат-хромат кальция при мольном соотношении фосфат- и хромат-ионов в нем от 4,001:1 до 20:1, принятый за прототип (патент РФ 2199562,МПК С 09 С 1/02, 1/34, приоритет от 15.10.01 г., опубл. 27.02.03 г.). Как показали экспериментальные исследования, пигмент, принятый за прототип, относится к 1-му классу опасности и обладает токсичностью, связанной с содержанием в его составе хромат-иона,который ограничивает его использование в лакокрасочных композициях различного назначения, особенно водоразбавляемых. Задачей предлагаемого изобретения является создание нетоксичного пигмента без ухудшения его противокоррозионных свойств. Сущность изобретения состоит в замене хромат-иона на молибдат-ион при мольном соотношении молибдат- и фосфат-ионов в нем от 1:0,01 до 1:100. Получение пигмента осуществляется путем обработки суспензии карбоната кальция смесью растворов аммония молибденовокислого четырехводного (пермолибдата аммония) и ортофосфорной кислоты при температуре 95 С. Суспензия пигмента высушивается при температуре 380 С. Полученный продукт обладает ярко-белым цветом. Пример 1 (соотношение молибдат- и фосфат-ионов 1:0,01). 30 г карбоната кальция смешивают с 122,7 мл воды и перемешивают в течение 1 ч при температуре 95 С. К полученной суспензии при интенсивном перемешивании постепенно добавляют 99,3 г раствора,содержащего 33,2 г аммония молибденовокислого четырехводного (пермолибдата аммония) и 0,184 г ортофосфорной кислоты (100%). Перемешивание продолжается в течение 5 ч после введения всех компонентов. В случае сильного загустевания реакционной массы вследствие образования полигидратов основного вещества добавляется вода до требуемой консистенции. Осажденный продукт по составу соответствует формуле СаМоО 40,01 Са 3(РО 4)2nН 2 О. Пример 2 (соотношение молибдат- и фосфат-ионов 1:10). Аналогично примеру 1, но берутся соответственно 30 г карбоната кальция, 139,6 мл воды, 71,6 г раствора, содержащего 3,05 г пермолибдата аммония и 16,89 г ортофосфорной кислоты (100%). Осажденный продукт по составу соответствует формуле СаМоO410 Са 3(РО 4)2nН 2 О. Пример 3 (соотношение молибдат- и фосфат-ионов 1:100). Аналогично примеру 1, но берутся соответственно 30 г карбоната кальция, 157 мл воды, 59,2 г раствора, содержащего 0,33 г пермолибдата аммония и 18,39 г ортофосфорной кислоты (100%). Осажденный продукт по составу соответствует формуле СаМоO4100 Са 3(РО 4)2nН 2 О. Оценка противокоррозионных свойств пигментов проводилась потенциодинамическим способом. В качестве коррозионно-активной среды применяли 3% раствор хлорида натрия при рН 4,5, установленном уксусной кислотой. Расчет токов коррозии проводился по методике (Горловский И.А., Индейкин Е.А.,Толмачев И.А. Лабораторный практикум по пигментам и пигментированным лакокрасочным материалам. Л., Химия, 1990). Показатели приведены в таблице. В процессе воздействия коррозионной среды под покрытием на поверхности металла образуется фосфатно-молибдатная пленка, вызывающая пассивирование поверхности и оказывающая дополнительное защитное действие. Таким образом, все полученные пигменты обладают свойством снижать ток коррозии и сдвигать потенциал стали в область активного коррозионного торможения. Предлагаемый пигмент обладает меньшей растворимостью в воде, чем фосфат-хромат кальция, и не содержит в своем составе хроматов,относящихся, как указывалось выше, к 1-му классу опасности по воздействию на организм человека, что и указывает на отсутствие токсичности предлагаемого пигмента. ФОРМУЛА ИЗОБРЕТЕНИЯ Противокоррозионный пигмент, представляющий собой фосфат молибдат кальция с мольным соотношение молибдат- и фосфат-ионов в нем от 1:0,01 до 1:100.
