Способ изготовления негорючих формованных изделий, в частности строительных плит

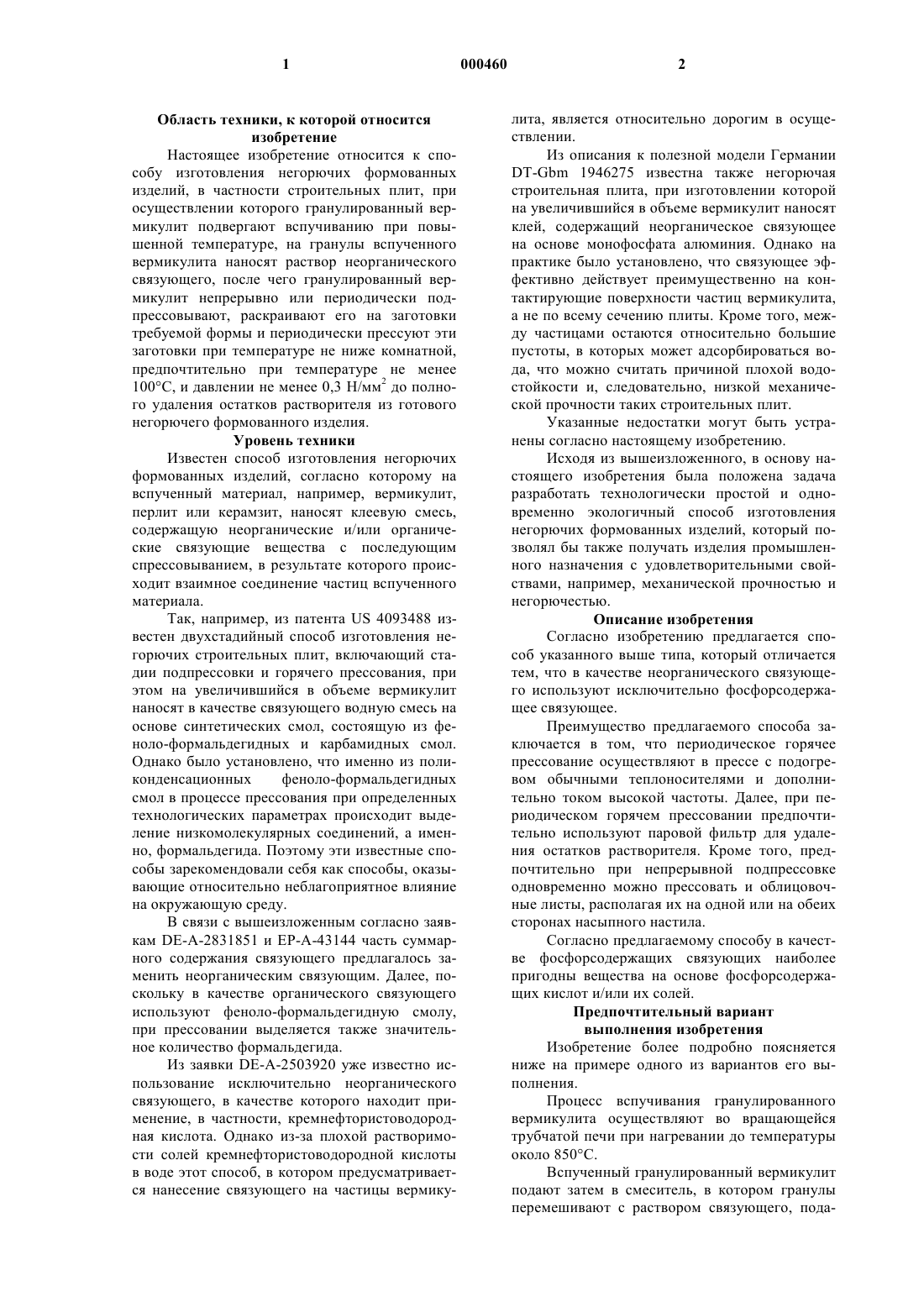

1 Область техники, к которой относится изобретение Настоящее изобретение относится к способу изготовления негорючих формованных изделий, в частности строительных плит, при осуществлении которого гранулированный вермикулит подвергают вспучиванию при повышенной температуре, на гранулы вспученного вермикулита наносят раствор неорганического связующего, после чего гранулированный вермикулит непрерывно или периодически подпрессовывают, раскраивают его на заготовки требуемой формы и периодически прессуют эти заготовки при температуре не ниже комнатной,предпочтительно при температуре не менее 100 С, и давлении не менее 0,3 Н/мм 2 до полного удаления остатков растворителя из готового негорючего формованного изделия. Уровень техники Известен способ изготовления негорючих формованных изделий, согласно которому на вспученный материал, например, вермикулит,перлит или керамзит, наносят клеевую смесь,содержащую неорганические и/или органические связующие вещества с последующим спрессовыванием, в результате которого происходит взаимное соединение частиц вспученного материала. Так, например, из патента US 4093488 известен двухстадийный способ изготовления негорючих строительных плит, включающий стадии подпрессовки и горячего прессования, при этом на увеличившийся в объеме вермикулит наносят в качестве связующего водную смесь на основе синтетических смол, состоящую из феноло-формальдегидных и карбамидных смол. Однако было установлено, что именно из поликонденсационных феноло-формальдегидных смол в процессе прессования при определенных технологических параметрах происходит выделение низкомолекулярных соединений, а именно, формальдегида. Поэтому эти известные способы зарекомендовали себя как способы, оказывающие относительно неблагоприятное влияние на окружающую среду. В связи с вышеизложенным согласно заявкам DE-A-2831851 и ЕР-А-43144 часть суммарного содержания связующего предлагалось заменить неорганическим связующим. Далее, поскольку в качестве органического связующего используют феноло-формальдегидную смолу,при прессовании выделяется также значительное количество формальдегида. Из заявки DE-A-2503920 уже известно использование исключительно неорганического связующего, в качестве которого находит применение, в частности, кремнефтористоводородная кислота. Однако из-за плохой растворимости солей кремнефтористоводородной кислоты в воде этот способ, в котором предусматривается нанесение связующего на частицы вермику 000460 2 лита, является относительно дорогим в осуществлении. Из описания к полезной модели ГерманииDT-Gbm 1946275 известна также негорючая строительная плита, при изготовлении которой на увеличившийся в объеме вермикулит наносят клей, содержащий неорганическое связующее на основе монофосфата алюминия. Однако на практике было установлено, что связующее эффективно действует преимущественно на контактирующие поверхности частиц вермикулита,а не по всему сечению плиты. Кроме того, между частицами остаются относительно большие пустоты, в которых может адсорбироваться вода, что можно считать причиной плохой водостойкости и, следовательно, низкой механической прочности таких строительных плит. Указанные недостатки могут быть устранены согласно настоящему изобретению. Исходя из вышеизложенного, в основу настоящего изобретения была положена задача разработать технологически простой и одновременно экологичный способ изготовления негорючих формованных изделий, который позволял бы также получать изделия промышленного назначения с удовлетворительными свойствами, например, механической прочностью и негорючестью. Описание изобретения Согласно изобретению предлагается способ указанного выше типа, который отличается тем, что в качестве неорганического связующего используют исключительно фосфорсодержащее связующее. Преимущество предлагаемого способа заключается в том, что периодическое горячее прессование осуществляют в прессе с подогревом обычными теплоносителями и дополнительно током высокой частоты. Далее, при периодическом горячем прессовании предпочтительно используют паровой фильтр для удаления остатков растворителя. Кроме того, предпочтительно при непрерывной подпрессовке одновременно можно прессовать и облицовочные листы, располагая их на одной или на обеих сторонах насыпного настила. Согласно предлагаемому способу в качестве фосфорсодержащих связующих наиболее пригодны вещества на основе фосфорсодержащих кислот и/или их солей. Предпочтительный вариант выполнения изобретения Изобретение более подробно поясняется ниже на примере одного из вариантов его выполнения. Процесс вспучивания гранулированного вермикулита осуществляют во вращающейся трубчатой печи при нагревании до температуры около 850 С. Вспученный гранулированный вермикулит подают затем в смеситель, в котором гранулы перемешивают с раствором связующего, пода 3 ваемым дозирующим устройством. Раствор связующего получают, например, на основе водного раствора ортофосфорной кислоты, в состав которого входят также кремнийорганические соединения в качестве гидрофобизаторов. Дозирование связующего осуществляют с таким расчетом, чтобы его содержание в готовой плите составляло примерно 10 мас.%. Смесь с нанесенным связующим направляют из смесителя в расходный бункер или к настилочной станции, где формируют настил равномерной высоты. Затем сформированный настил транспортируют в соответствующее устройство для подпрессовки, в котором он предварительно уплотняется почти на 50% от высоты слоя насыпки. Полученный насыпной настил с обеих сторон может быть облицован, например, декоративными листами. После подпрессовки полученное изделие раскраивают на большие плиты, которые периодически подают в пресс с подогревом током высокой частоты и жидким масляным теплоносителем. Прессование плит осуществляют при температуре 200 С и усилии прессования 1 Н/мм 2. Под действием высокой температуры происходит реакция сшивания молекул фосфорной кислоты с отщеплением молекул воды. Образовавшуюся в результате реакции воду и возможные остатки растворителя можно удалять с помощью парового фильтра, которым оборудован пресс. Эта операция позволяет исключить неоднородность структуры поверхности плиты. Готовую прессованную плиту отделяют от поддона и охлаждают. В заключение плиты разрезают на требуемый формат и укладывают в штабель. Промышленная применимость Негорючие формованные изделия, изготовленные согласно настоящему изобретению,могут найти применение в машиностроении и строительной промышленности. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления негорючих формованных изделий, в частности строительных плит, при осуществлении которого гранулированный вермикулит подвергают вспучиванию при повышенной температуре, на гранулы вспученного вермикулита наносят раствор неорганического связующего, после чего гранулированный вермикулит непрерывно или периодически подпрессовывают, раскраивают его на заготовки требуемой формы и периодически прессуют эти заготовки при температуре не ниже комнатной, предпочтительно при температуре не менее 100 С, и давлении не менее 0,3 Н/мм 2 до полного удаления остатков растворителя из готового негорючего формованного изделия,отличающийся тем, что в качестве связующего используют исключительно фосфорсодержащее связующее, в состав которого в качестве добавки входит гидрофобизатор на основе кремнийорганического соединения. 2. Способ по п.1, отличающийся тем, что периодическое горячее прессование осуществляют в прессе с подогревом обычными теплоносителями и дополнительно током высокой частоты. 3. Способ по п.1 или 2, отличающийся тем,что периодическое горячее прессование осуществляют с использованием парового фильтра для удаления остатков растворителя. 4. Способ по любому из пп.1-3, отличающийся тем, что при непрерывной подпрессовке одновременно осуществляют прессование облицовочных листов, располагая их с одной или с обеих сторон насыпного настила. 5. Способ по п.4, отличающийся тем, что неорганическое фосфорсодержащее связующее представляет собой вещество на основе фосфорсодержащих кислот и/или их солей.
