Автоматический термоклапан

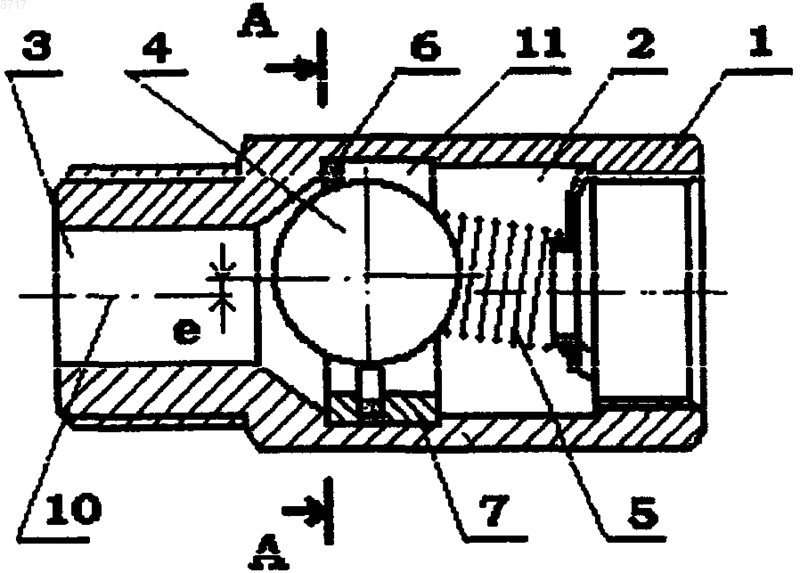

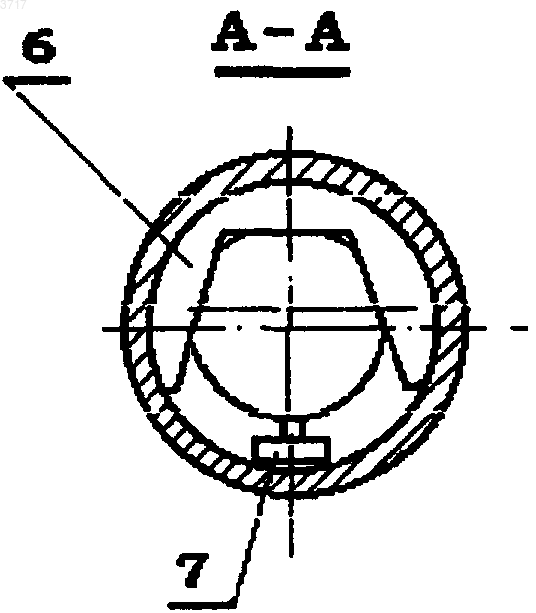

1 Изобретение относится к бытовым и промышленным газовым агрегатам и предназначено для защиты систем газоснабжения при аварийных ситуациях, например для отсекания газа при возникновении пожара. Известно предохранительное приводное устройство с плавкой вставкой (патент США 4503675, кл. F 16K 17/40, 1985 г.). Известное устройство имеет накопитель энергии и подвижный приводной элемент, смещаемый в заданное положение накопителем энергии при повышении температуры окружающей среды. Несущий элемент имеет плавкую вставку из материала, температура которого значительно меньше температуры плавления несущего элемента. Несущий элемент выборочно входит в контакт с приводным элементом и препятствует перемещению последнего под действием накопителя энергии, пока вставка находится в твердом состоянии. Регулируемый элемент, соединенный с приводным элементом, перемещается с ним из одного положения, в котором приводной элемент сопрягается с несущим элементом,в другое положение, в котором приводной элемент входит в контакт с упором. Упор ограничивает движение приводного элемента после расплавления вставки. Известное устройство защищает газопровод при пожаре или других аварийных ситуациях, однако, его конструкция громоздка и сложна. Известен также автоматический термоклапан по патенту США 5472008, кл. F 16K 17/40,1995 г. Известный автоматический клапан содержит корпус, в полости которого установлен затвор, нагруженный пружиной и снабженный стопором и плавкой вставкой. Недостатком известного автоматического термоклапана является разброс по температуре срабатывания клапана. Известен автоматический клапан по патенту РФ 2149303, кл. F 16K 17/40, 20.05.2000 г.,который содержит корпус, в полости которого напротив проходного отверстия установлен затвор, нагруженный пружиной и снабженный стопором и фиксатором, внутренняя полость которого заполнена легкоплавким веществом, и из нее выведен фиксирующий затвор цилиндрический шток, причем стопор установлен с противоположной от пружины стороны, а затвор выполнен в виде шарика, установленного с эксцентриситетом относительно оси проходного отверстия. Указанный известный термоклапан хоть и лишен приведенного выше недостатка,однако, возможно несанкционированное срабатывание термоклапана из-за возможного сваливания затвора со сферической головки штока, а также повышена сложность идентичности технологического исполнения зазора, через который происходит вытекание легкоплавкого вещества при расплавлении. 2 Задачей изобретения является повышение надежности и точности срабатывания термоклапана. Технический результат достигается тем,что в известном автоматическом термоклапане,содержащем корпус, в полости которого напротив проходного отверстия установлен затвор,нагруженный пружиной и снабженный стопором и фиксатором, внутренняя полость которого заполнена легкоплавким веществом и из нее выведен фиксирующий затвор цилиндрический шток, причем стопор установлен с противоположной от пружины стороны, а затвор выполнен в виде шарика, установленного с эксцентриситетом относительно оси проходного отверстия,в полости корпуса выполнена кольцевая проточка, в которую диаметрально противоположно относительно шарика помещены стопор и фиксатор, причем стопор выполнен в виде шайбы с открытым трапецеидальным вырезом, а в фиксаторе выполнены каналы, соединяющие его полость с полостью корпуса, причем полость фиксатора выполнена цилиндрической,ответной поперечному сечению штока, при этом шток выполнен с плоскими торцами, а величина заглубления штока в полость фиксатора не менее 0,25 его диаметра. Кроме этого, термоклапан снабжен опорной шайбой с гибкими лапками, обеспечивающими возможность ввода ее в полость корпуса и последующее стопорение, и центральным кольцевым буртиком, центрирующим пружину. Изобретение поясняется чертежами, где на фиг. 1 изображен предлагаемый автоматический термоклапан, в разрезе; на фиг. 2 - сечение по А-А на фиг. 1; на фиг. 3 - элемент термоклапана фиксатор, в изометрии; на фиг. 4 - сечение по ББ на фиг. 3; на фиг. 5 - элемент термоклапана опорная шайба; на фиг. 6 - сечение В-В на фиг. 5. Автоматический термоклапан содержит корпус 1, в полости 2 которого напротив проходного отверстия 3 установлен затвор в виде шарика 4. Шарик 4 нагружен пружиной 5 и снабжен стопором 6 и фиксатором 7. Внутренняя полость фиксатора 7 заполнена легкоплавким веществом 8, например сплавом Вуда. Из полости фиксатора 7 выведен цилиндрический шток 9, фиксирующий шарик 4 в открытом положении. Стопор 6 установлен с противоположной от пружины 5 стороны. Шарик 4 установлен с эксцентриситетом е относительно оси 10 проходного отверстия 3. В полости 2 корпуса выполнена кольцевая проточка 11, в которую диаметрально противоположно относительно шарика 4 помещены стопор 6 и фиксатор 7. Стопор 6 выполнен в виде шайбы с открытым трапецеидальным вырезом. В фиксаторе 7 выполнены каналы 12, соединяющие его полость с полостью 2 корпуса. Полость фиксатора 7 выполнена цилиндрической, ответной поперечному сечению штока 9. Шток 9 выполнен с плоскими торцами 13. Величина заглубления h штока 9 в полость фиксатора 7 не менее 0,25 его диаметра D. Термоклапан снабжен опорной шайбой 14 с гибкими лапками 15, обеспечивающими возможность ввода ее в полость 2 корпуса и последующее стопорение, и центральным кольцевым буртиком 16, центрирующим пружину 5. Автоматический термоклапан работает следующим образом. В исходном (открытом) положении шарик 4 располагается между плоским торцом 13 штока 9 фиксатора 7 и трапецеидальным вырезом шайбы-стопора 6 с эксцентриситетом е относительно оси проходного отверстия 3 корпуса 1, не перекрывая его. В аварийной ситуации, например при повышении температуры вокруг термоклапана из-за пожара,фиксатор 7 освобождает шарик 4. Это происходит потому, что легкоплавкое вещество 8, находящееся во внутренней полости фиксатора 7,плавится и вытекает по каналам 12 фиксатора 7,а также частично и по кольцевому зазору между соответствующими поверхностями штока 9 и фиксатора 7. При этом шток 9 входит в полость фиксатора 7 и занимает освободившееся от легкоплавкого вещества 8 место. Это позволяет шарику 4 сместиться с уменьшением эксцентриситета и продвинуться под действием пружины 5 в открытый трапецеидальный вырез шайбыстопора 6 до перекрытия проходного отверстия 3 корпуса 1. Клапан закрыт, а шарик 4 удерживается усилием пружины и давлением рабочей среды. Технологическое несовпадение осей шарика и штока, снабженного плоскими торцами, не 4 приведет к несанкционированному срабатыванию термоклапана. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Автоматический термоклапан, содержащий корпус, в полости которого напротив проходного отверстия установлен затвор, нагруженный пружиной и снабженный стопором и фиксатором, внутренняя полость которого заполнена легкоплавким веществом и из нее выведен фиксирующий затвор цилиндрический шток, причем стопор установлен с противоположной от пружины стороны, а затвор выполнен в виде шарика, установленного с эксцентриситетом относительно оси проходного отверстия,отличающийся тем, что в полости корпуса выполнена кольцевая проточка, в которую диаметрально противоположно относительно шарика помещены стопор и фиксатор, причем стопор выполнен в виде шайбы с открытым трапецеидальным вырезом, а в фиксаторе выполнены каналы, соединяющие его полость с полостью корпуса, причем полость фиксатора выполнена цилиндрической, ответной поперечному сечению штока, при этом шток выполнен с плоскими торцами, а величина заглубления штока в полость фиксатора не менее 0,25 его диаметра. 2. Автоматический термоклапан по п.1, отличающийся тем, что он снабжен опорной шайбой с гибкими лапками, обеспечивающими возможность ввода ее в полость корпуса и последующее стопорение, и центральным кольцевым буртиком, центрирующим пружину.
