Летучие ножницы

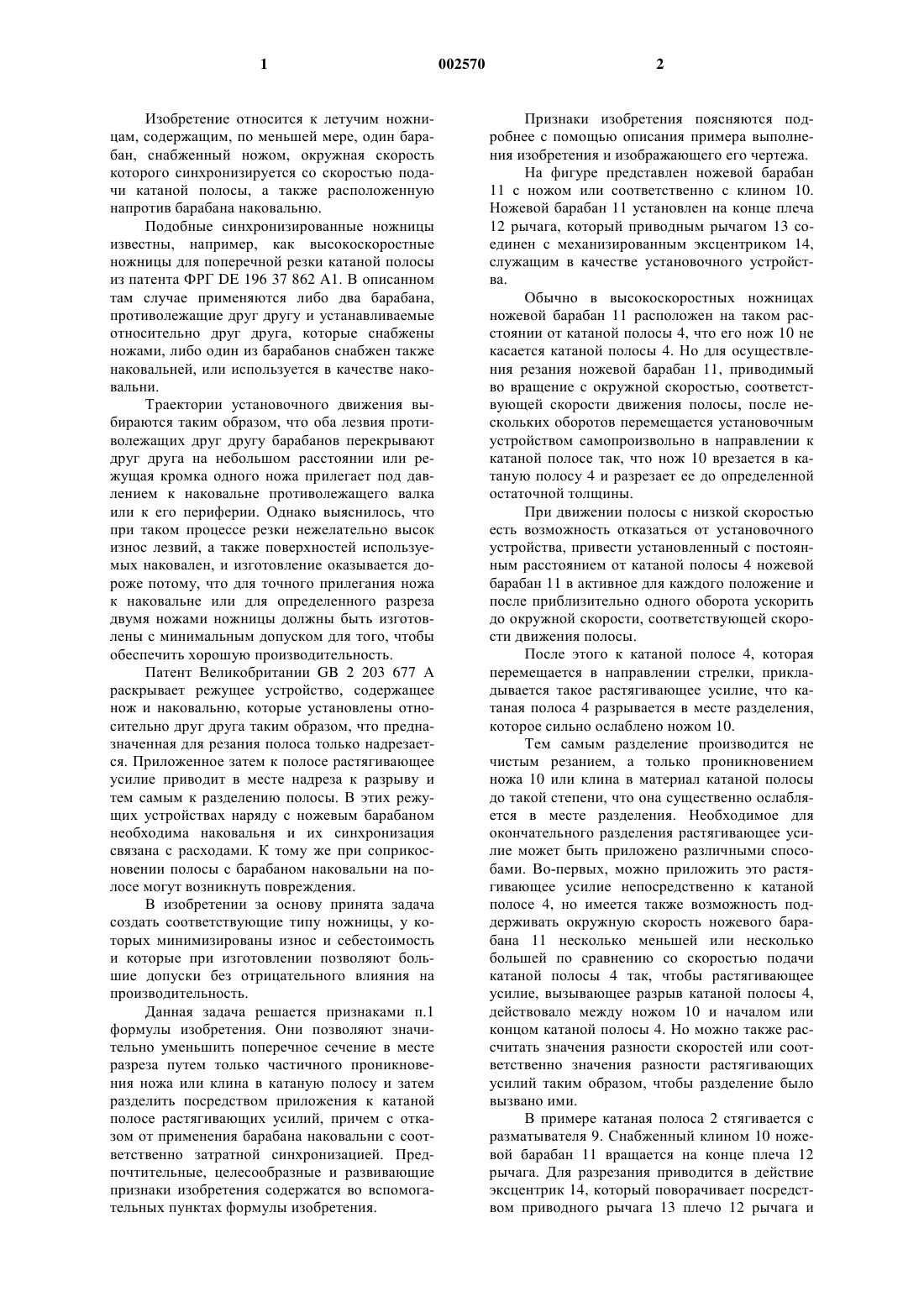

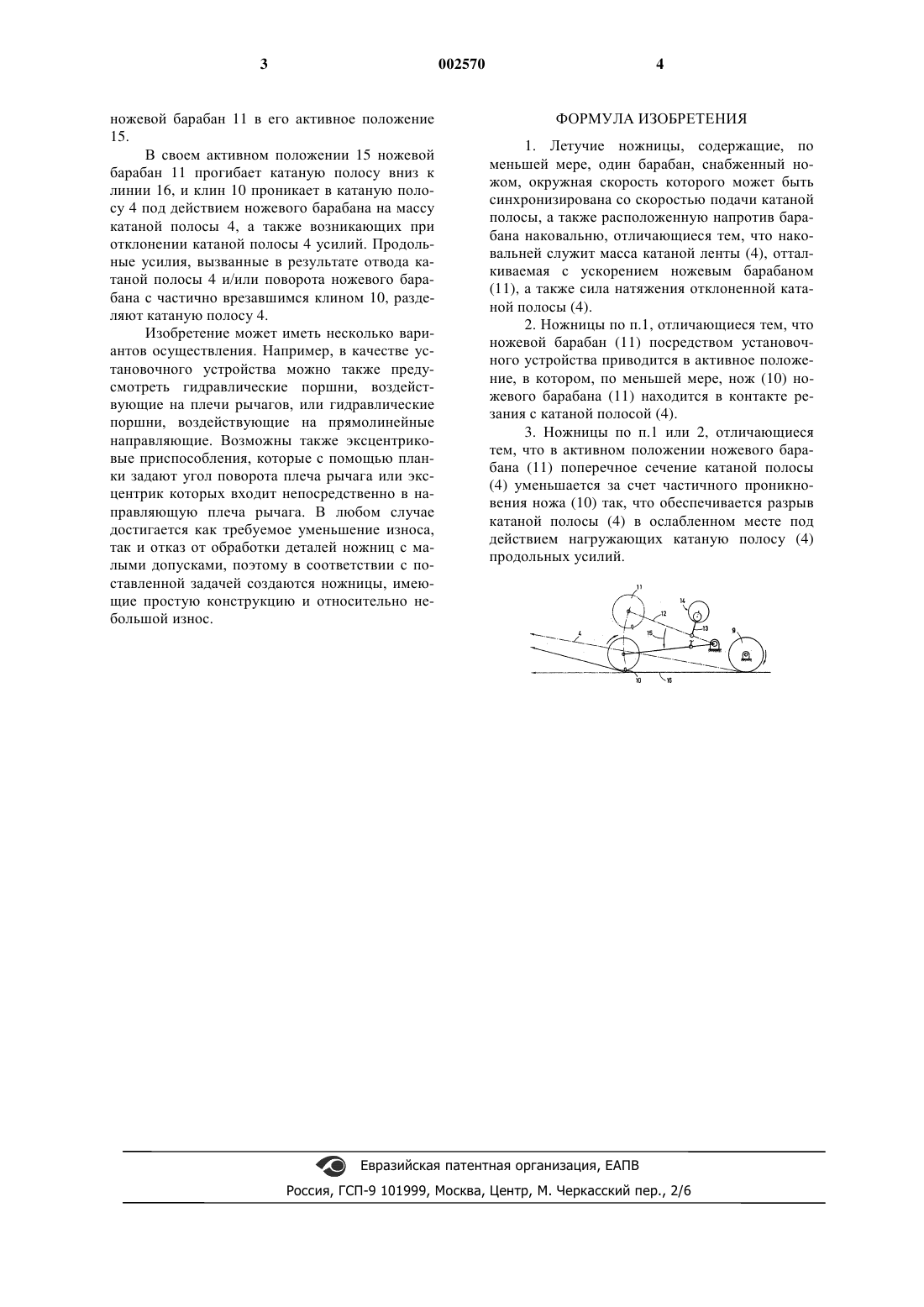

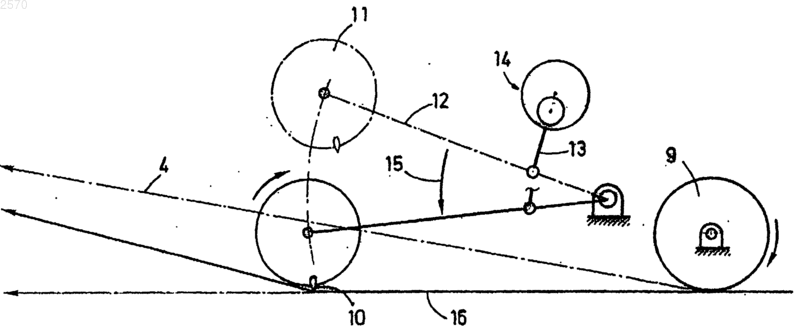

1 Изобретение относится к летучим ножницам, содержащим, по меньшей мере, один барабан, снабженный ножом, окружная скорость которого синхронизируется со скоростью подачи катаной полосы, а также расположенную напротив барабана наковальню. Подобные синхронизированные ножницы известны, например, как высокоскоростные ножницы для поперечной резки катаной полосы из патента ФРГ DE 196 37 862 A1. В описанном там случае применяются либо два барабана,противолежащие друг другу и устанавливаемые относительно друг друга, которые снабжены ножами, либо один из барабанов снабжен также наковальней, или используется в качестве наковальни. Траектории установочного движения выбираются таким образом, что оба лезвия противолежащих друг другу барабанов перекрывают друг друга на небольшом расстоянии или режущая кромка одного ножа прилегает под давлением к наковальне противолежащего валка или к его периферии. Однако выяснилось, что при таком процессе резки нежелательно высок износ лезвий, а также поверхностей используемых наковален, и изготовление оказывается дороже потому, что для точного прилегания ножа к наковальне или для определенного разреза двумя ножами ножницы должны быть изготовлены с минимальным допуском для того, чтобы обеспечить хорошую производительность. Патент Великобритании GB 2 203 677 А раскрывает режущее устройство, содержащее нож и наковальню, которые установлены относительно друг друга таким образом, что предназначенная для резания полоса только надрезается. Приложенное затем к полосе растягивающее усилие приводит в месте надреза к разрыву и тем самым к разделению полосы. В этих режущих устройствах наряду с ножевым барабаном необходима наковальня и их синхронизация связана с расходами. К тому же при соприкосновении полосы с барабаном наковальни на полосе могут возникнуть повреждения. В изобретении за основу принята задача создать соответствующие типу ножницы, у которых минимизированы износ и себестоимость и которые при изготовлении позволяют большие допуски без отрицательного влияния на производительность. Данная задача решается признаками п.1 формулы изобретения. Они позволяют значительно уменьшить поперечное сечение в месте разреза путем только частичного проникновения ножа или клина в катаную полосу и затем разделить посредством приложения к катаной полосе растягивающих усилий, причем с отказом от применения барабана наковальни с соответственно затратной синхронизацией. Предпочтительные, целесообразные и развивающие признаки изобретения содержатся во вспомогательных пунктах формулы изобретения. 2 Признаки изобретения поясняются подробнее с помощью описания примера выполнения изобретения и изображающего его чертежа. На фигуре представлен ножевой барабан 11 с ножом или соответственно с клином 10. Ножевой барабан 11 установлен на конце плеча 12 рычага, который приводным рычагом 13 соединен с механизированным эксцентриком 14,служащим в качестве установочного устройства. Обычно в высокоскоростных ножницах ножевой барабан 11 расположен на таком расстоянии от катаной полосы 4, что его нож 10 не касается катаной полосы 4. Но для осуществления резания ножевой барабан 11, приводимый во вращение с окружной скоростью, соответствующей скорости движения полосы, после нескольких оборотов перемещается установочным устройством самопроизвольно в направлении к катаной полосе так, что нож 10 врезается в катаную полосу 4 и разрезает ее до определенной остаточной толщины. При движении полосы с низкой скоростью есть возможность отказаться от установочного устройства, привести установленный с постоянным расстоянием от катаной полосы 4 ножевой барабан 11 в активное для каждого положение и после приблизительно одного оборота ускорить до окружной скорости, соответствующей скорости движения полосы. После этого к катаной полосе 4, которая перемещается в направлении стрелки, прикладывается такое растягивающее усилие, что катаная полоса 4 разрывается в месте разделения,которое сильно ослаблено ножом 10. Тем самым разделение производится не чистым резанием, а только проникновением ножа 10 или клина в материал катаной полосы до такой степени, что она существенно ослабляется в месте разделения. Необходимое для окончательного разделения растягивающее усилие может быть приложено различными способами. Во-первых, можно приложить это растягивающее усилие непосредственно к катаной полосе 4, но имеется также возможность поддерживать окружную скорость ножевого барабана 11 несколько меньшей или несколько большей по сравнению со скоростью подачи катаной полосы 4 так, чтобы растягивающее усилие, вызывающее разрыв катаной полосы 4,действовало между ножом 10 и началом или концом катаной полосы 4. Но можно также рассчитать значения разности скоростей или соответственно значения разности растягивающих усилий таким образом, чтобы разделение было вызвано ими. В примере катаная полоса 2 стягивается с разматывателя 9. Снабженный клином 10 ножевой барабан 11 вращается на конце плеча 12 рычага. Для разрезания приводится в действие эксцентрик 14, который поворачивает посредством приводного рычага 13 плечо 12 рычага и ножевой барабан 11 в его активное положение 15. В своем активном положении 15 ножевой барабан 11 прогибает катаную полосу вниз к линии 16, и клин 10 проникает в катаную полосу 4 под действием ножевого барабана на массу катаной полосы 4, а также возникающих при отклонении катаной полосы 4 усилий. Продольные усилия, вызванные в результате отвода катаной полосы 4 и/или поворота ножевого барабана с частично врезавшимся клином 10, разделяют катаную полосу 4. Изобретение может иметь несколько вариантов осуществления. Например, в качестве установочного устройства можно также предусмотреть гидравлические поршни, воздействующие на плечи рычагов, или гидравлические поршни, воздействующие на прямолинейные направляющие. Возможны также эксцентриковые приспособления, которые с помощью планки задают угол поворота плеча рычага или эксцентрик которых входит непосредственно в направляющую плеча рычага. В любом случае достигается как требуемое уменьшение износа,так и отказ от обработки деталей ножниц с малыми допусками, поэтому в соответствии с поставленной задачей создаются ножницы, имеющие простую конструкцию и относительно небольшой износ. 4 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Летучие ножницы, содержащие, по меньшей мере, один барабан, снабженный ножом, окружная скорость которого может быть синхронизирована со скоростью подачи катаной полосы, а также расположенную напротив барабана наковальню, отличающиеся тем, что наковальней служит масса катаной ленты (4), отталкиваемая с ускорением ножевым барабаном(11), а также сила натяжения отклоненной катаной полосы (4). 2. Ножницы по п.1, отличающиеся тем, что ножевой барабан (11) посредством установочного устройства приводится в активное положение, в котором, по меньшей мере, нож (10) ножевого барабана (11) находится в контакте резания с катаной полосой (4). 3. Ножницы по п.1 или 2, отличающиеся тем, что в активном положении ножевого барабана (11) поперечное сечение катаной полосы(4) уменьшается за счет частичного проникновения ножа (10) так, что обеспечивается разрыв катаной полосы (4) в ослабленном месте под действием нагружающих катаную полосу (4) продольных усилий.
