Плавучая парковочная платформа

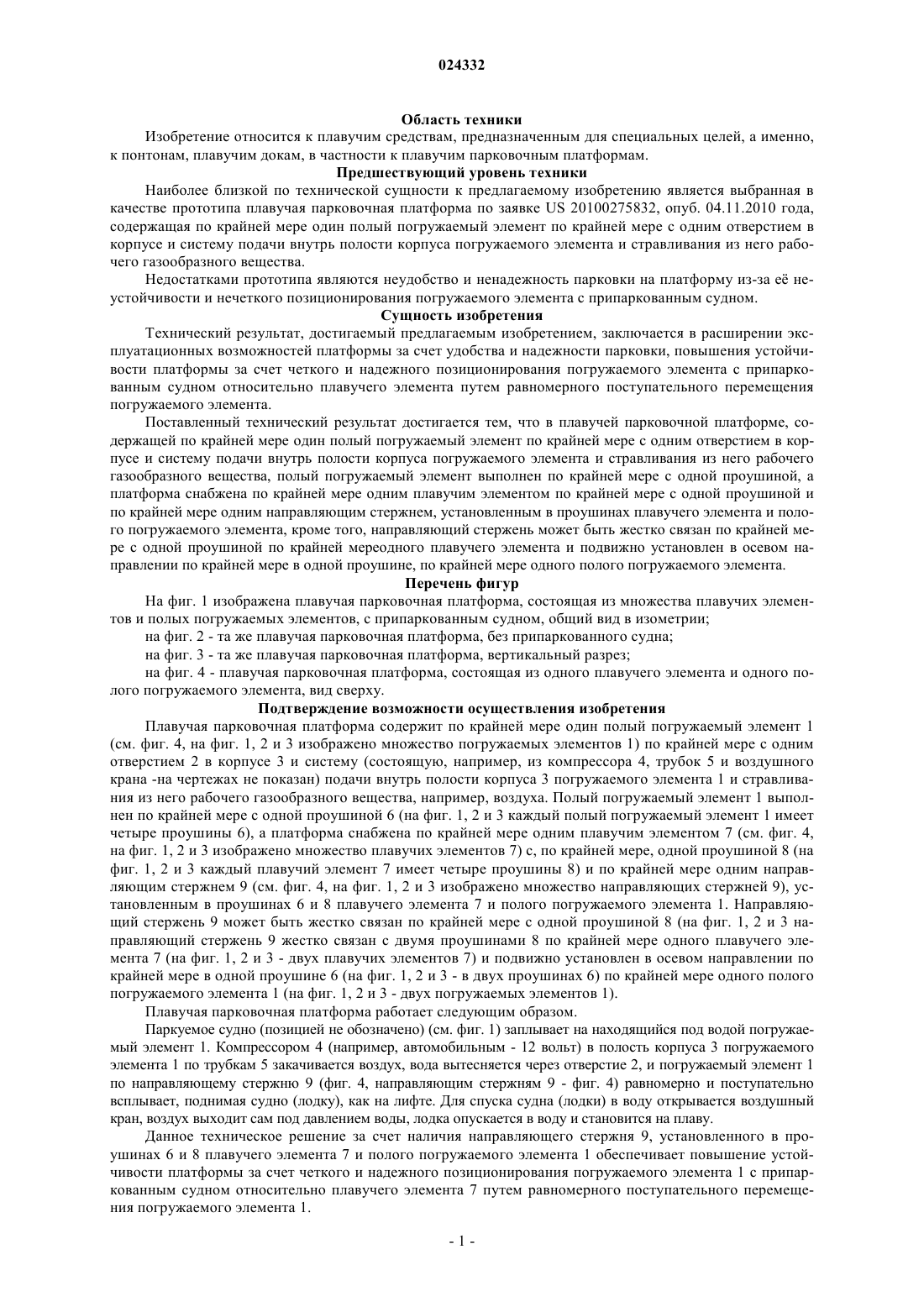

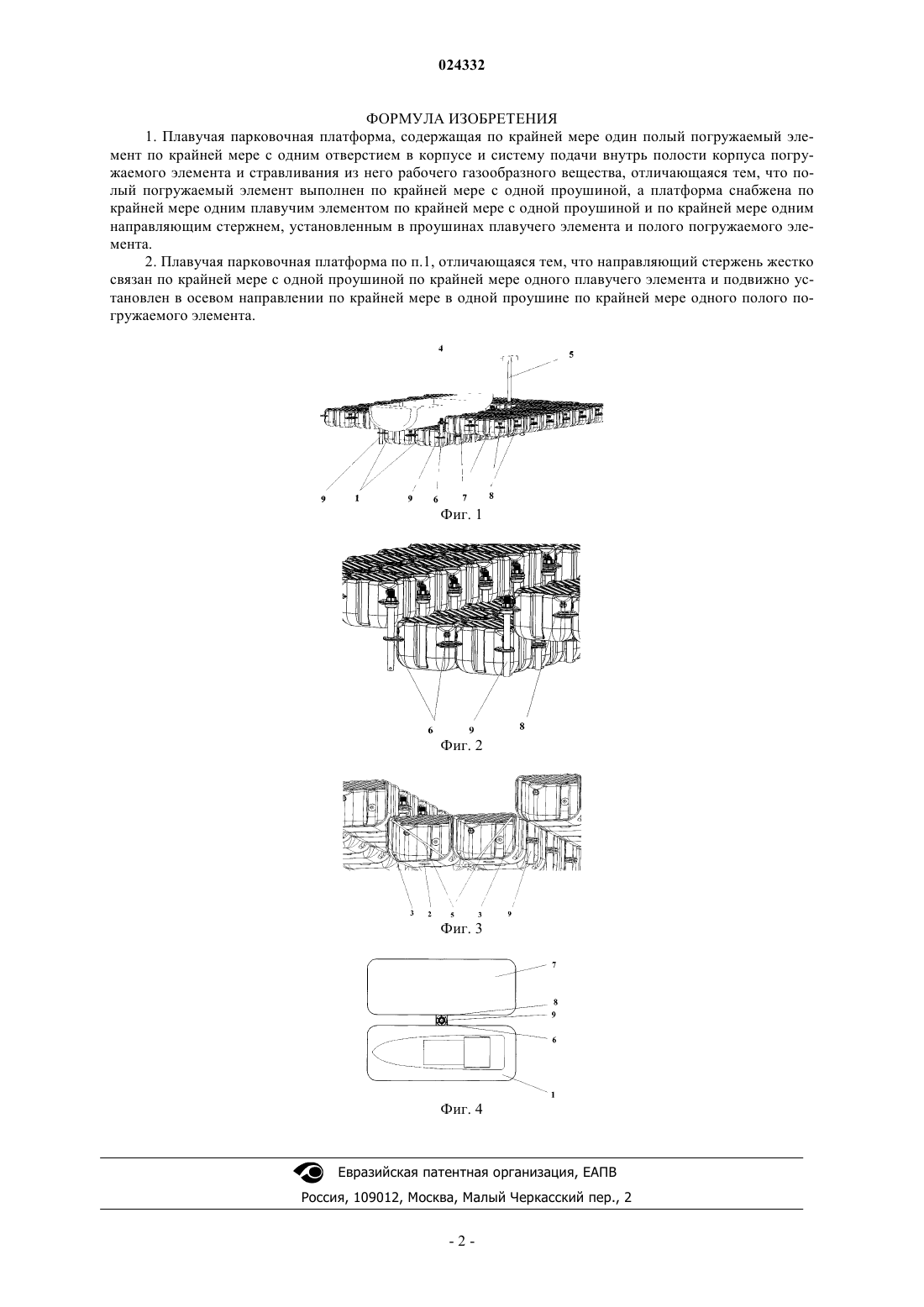

Изобретение относится к плавучим средствам, предназначенным для специальных целей, а именно к понтонам, плавучим докам, в частности к плавучим парковочным платформам. Изобретение направлено на обеспечение расширения эксплуатационных возможностей платформы за счет удобства и надежности парковки, повышения устойчивости платформы за счет четкого и надежного позиционирования погружаемого элемента с припаркованным судном относительно плавучего элемента путем равномерного поступательного перемещения погружаемого элемента. Плавучая парковочная платформа содержит по крайней мере один полый погружаемый элемент по крайней мере с одним отверстием в корпусе и систему подачи внутрь полости корпуса погружаемого элемента и стравливания из него рабочего газообразного вещества. Полый погружаемый элемент выполнен по крайней мере с одной проушиной, а платформа снабжена по крайней мере одним плавучим элементом по крайней мере с одной проушиной и по крайней мере одним направляющим стержнем, установленным в проушинах и плавучего элемента 6 и полого погружаемого элемента. Шабанов Владимир Иванович (RU) Таратухин С.Н. (RU) Область техники Изобретение относится к плавучим средствам, предназначенным для специальных целей, а именно,к понтонам, плавучим докам, в частности к плавучим парковочным платформам. Предшествующий уровень техники Наиболее близкой по технической сущности к предлагаемому изобретению является выбранная в качестве прототипа плавучая парковочная платформа по заявке US 20100275832, опуб. 04.11.2010 года,содержащая по крайней мере один полый погружаемый элемент по крайней мере с одним отверстием в корпусе и систему подачи внутрь полости корпуса погружаемого элемента и стравливания из него рабочего газообразного вещества. Недостатками прототипа являются неудобство и ненадежность парковки на платформу из-за е неустойчивости и нечеткого позиционирования погружаемого элемента с припаркованным судном. Сущность изобретения Технический результат, достигаемый предлагаемым изобретением, заключается в расширении эксплуатационных возможностей платформы за счет удобства и надежности парковки, повышения устойчивости платформы за счет четкого и надежного позиционирования погружаемого элемента с припаркованным судном относительно плавучего элемента путем равномерного поступательного перемещения погружаемого элемента. Поставленный технический результат достигается тем, что в плавучей парковочной платформе, содержащей по крайней мере один полый погружаемый элемент по крайней мере с одним отверстием в корпусе и систему подачи внутрь полости корпуса погружаемого элемента и стравливания из него рабочего газообразного вещества, полый погружаемый элемент выполнен по крайней мере с одной проушиной, а платформа снабжена по крайней мере одним плавучим элементом по крайней мере с одной проушиной и по крайней мере одним направляющим стержнем, установленным в проушинах плавучего элемента и полого погружаемого элемента, кроме того, направляющий стержень может быть жестко связан по крайней мере с одной проушиной по крайней мереодного плавучего элемента и подвижно установлен в осевом направлении по крайней мере в одной проушине, по крайней мере одного полого погружаемого элемента. Перечень фигур На фиг. 1 изображена плавучая парковочная платформа, состоящая из множества плавучих элементов и полых погружаемых элементов, с припаркованным судном, общий вид в изометрии; на фиг. 2 - та же плавучая парковочная платформа, без припаркованного судна; на фиг. 3 - та же плавучая парковочная платформа, вертикальный разрез; на фиг. 4 - плавучая парковочная платформа, состоящая из одного плавучего элемента и одного полого погружаемого элемента, вид сверху. Подтверждение возможности осуществления изобретения Плавучая парковочная платформа содержит по крайней мере один полый погружаемый элемент 1(см. фиг. 4, на фиг. 1, 2 и 3 изображено множество погружаемых элементов 1) по крайней мере с одним отверстием 2 в корпусе 3 и систему (состоящую, например, из компрессора 4, трубок 5 и воздушного крана -на чертежах не показан) подачи внутрь полости корпуса 3 погружаемого элемента 1 и стравливания из него рабочего газообразного вещества, например, воздуха. Полый погружаемый элемент 1 выполнен по крайней мере с одной проушиной 6 (на фиг. 1, 2 и 3 каждый полый погружаемый элемент 1 имеет четыре проушины 6), а платформа снабжена по крайней мере одним плавучим элементом 7 (см. фиг. 4,на фиг. 1, 2 и 3 изображено множество плавучих элементов 7) с, по крайней мере, одной проушиной 8 (на фиг. 1, 2 и 3 каждый плавучий элемент 7 имеет четыре проушины 8) и по крайней мере одним направляющим стержнем 9 (см. фиг. 4, на фиг. 1, 2 и 3 изображено множество направляющих стержней 9), установленным в проушинах 6 и 8 плавучего элемента 7 и полого погружаемого элемента 1. Направляющий стержень 9 может быть жестко связан по крайней мере с одной проушиной 8 (на фиг. 1, 2 и 3 направляющий стержень 9 жестко связан с двумя проушинами 8 по крайней мере одного плавучего элемента 7 (на фиг. 1, 2 и 3 - двух плавучих элементов 7) и подвижно установлен в осевом направлении по крайней мере в одной проушине 6 (на фиг. 1, 2 и 3 - в двух проушинах 6) по крайней мере одного полого погружаемого элемента 1 (на фиг. 1, 2 и 3 - двух погружаемых элементов 1). Плавучая парковочная платформа работает следующим образом. Паркуемое судно (позицией не обозначено) (см. фиг. 1) заплывает на находящийся под водой погружаемый элемент 1. Компрессором 4 (например, автомобильным - 12 вольт) в полость корпуса 3 погружаемого элемента 1 по трубкам 5 закачивается воздух, вода вытесняется через отверстие 2, и погружаемый элемент 1 по направляющему стержню 9 (фиг. 4, направляющим стержням 9 - фиг. 4) равномерно и поступательно всплывает, поднимая судно (лодку), как на лифте. Для спуска судна (лодки) в воду открывается воздушный кран, воздух выходит сам под давлением воды, лодка опускается в воду и становится на плаву. Данное техническое решение за счет наличия направляющего стержня 9, установленного в проушинах 6 и 8 плавучего элемента 7 и полого погружаемого элемента 1 обеспечивает повышение устойчивости платформы за счет четкого и надежного позиционирования погружаемого элемента 1 с припаркованным судном относительно плавучего элемента 7 путем равномерного поступательного перемещения погружаемого элемента 1. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Плавучая парковочная платформа, содержащая по крайней мере один полый погружаемый элемент по крайней мере с одним отверстием в корпусе и систему подачи внутрь полости корпуса погружаемого элемента и стравливания из него рабочего газообразного вещества, отличающаяся тем, что полый погружаемый элемент выполнен по крайней мере с одной проушиной, а платформа снабжена по крайней мере одним плавучим элементом по крайней мере с одной проушиной и по крайней мере одним направляющим стержнем, установленным в проушинах плавучего элемента и полого погружаемого элемента. 2. Плавучая парковочная платформа по п.1, отличающаяся тем, что направляющий стержень жестко связан по крайней мере с одной проушиной по крайней мере одного плавучего элемента и подвижно установлен в осевом направлении по крайней мере в одной проушине по крайней мере одного полого погружаемого элемента.
