Устройство для поддержания майны вокруг земснаряда

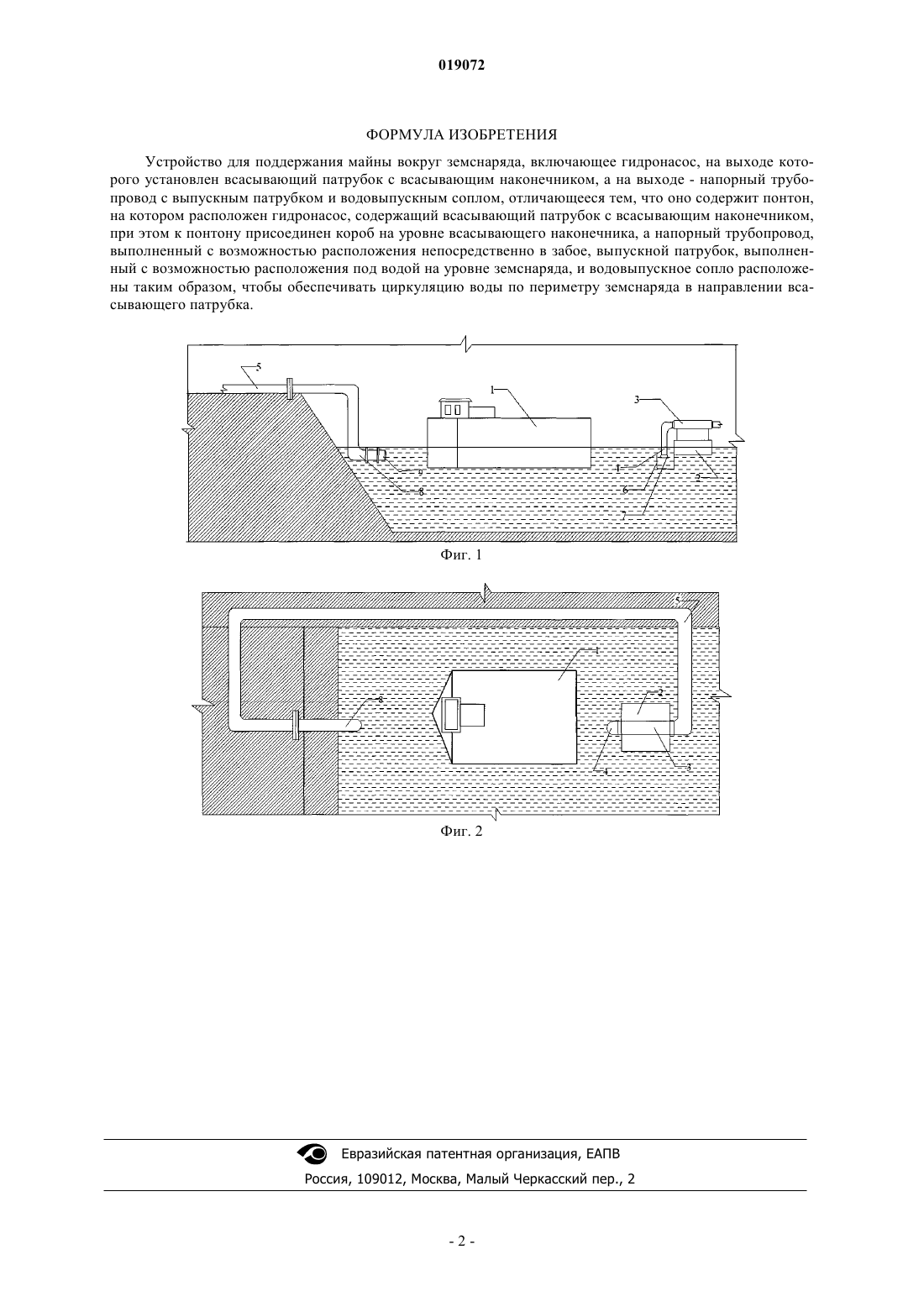

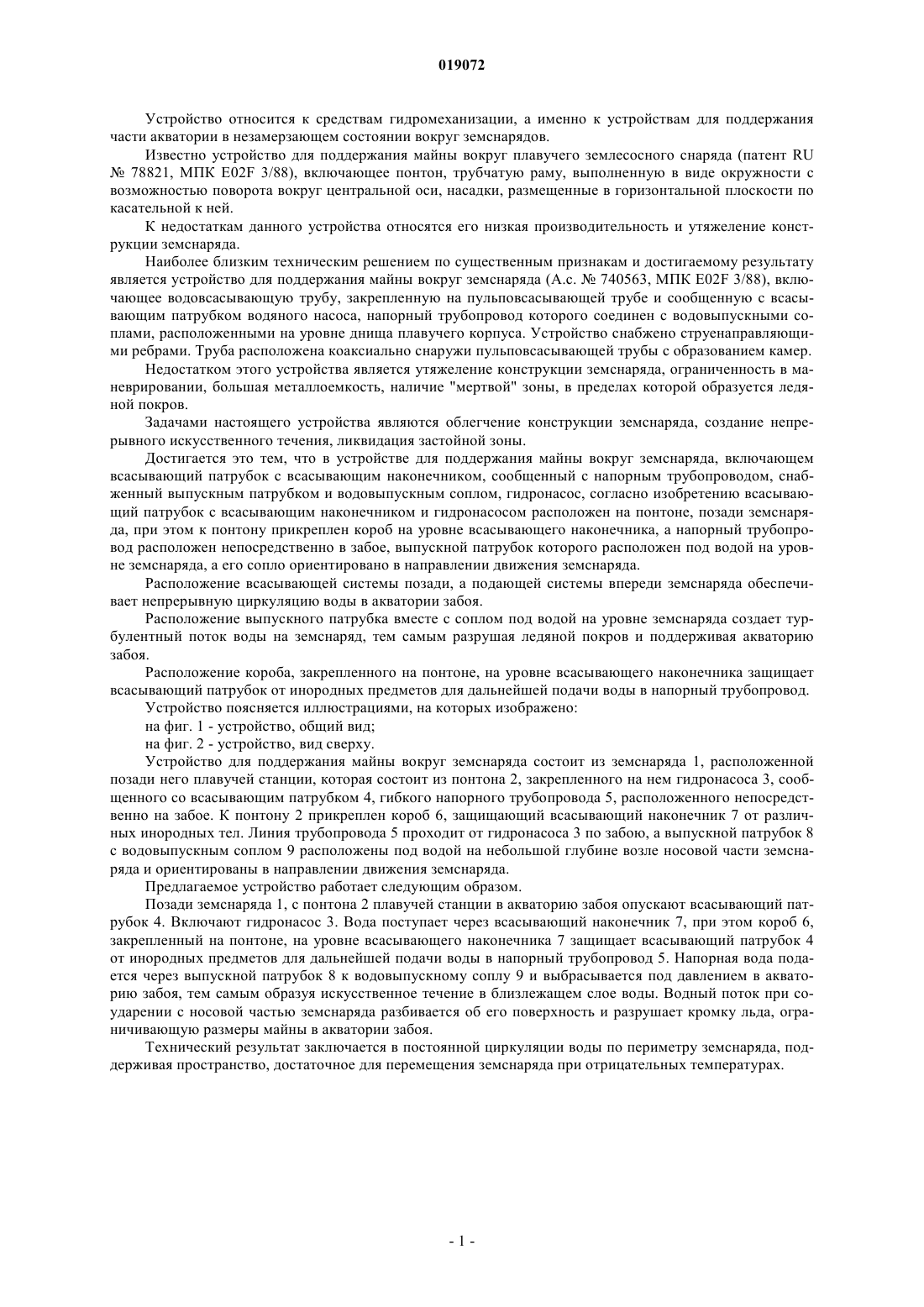

УСТРОЙСТВО ДЛЯ ПОДДЕРЖАНИЯ МАЙНЫ ВОКРУГ ЗЕМСНАРЯДА Устройство относится к средствам гидромеханизации, а именно к устройствам для поддержания части акватории в незамерзающем состоянии вокруг земснарядов. Технические результаты устройства заключаются в облегчении конструкции земснаряда, создании непрерывного искусственного течения, ликвидации застойной зоны. Достигается это тем, что в устройстве для поддержания майны вокруг земснаряда, включающем всасывающий патрубок с всасывающим наконечником, сообщенный с напорным трубопроводом, снабженный выпускным патрубком и водовыпускным соплом, гидронасос, согласно изобретению всасывающий патрубок с всасывающим наконечником и гидронасосом расположен на понтоне, позади земснаряда, при этом к понтону закреплен короб на уровне всасывающего наконечника, а напорный трубопровод расположен непосредственно в забое, выпускной патрубок которого расположен под водой на уровне земснаряда, а его сопло ориентировано в направлении движения земснаряда. Кисляков Виктор Евгеньевич, Корзун Ольга Александровна, Дидиянц Александра Александровна (RU)(71)(73) Заявитель и патентовладелец: ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ АВТОНОМНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ "СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ" (RU) Устройство относится к средствам гидромеханизации, а именно к устройствам для поддержания части акватории в незамерзающем состоянии вокруг земснарядов. Известно устройство для поддержания майны вокруг плавучего землесосного снаряда (патент RU78821, МПК Е 02F 3/88), включающее понтон, трубчатую раму, выполненную в виде окружности с возможностью поворота вокруг центральной оси, насадки, размещенные в горизонтальной плоскости по касательной к ней. К недостаткам данного устройства относятся его низкая производительность и утяжеление конструкции земснаряда. Наиболее близким техническим решением по существенным признакам и достигаемому результату является устройство для поддержания майны вокруг земснаряда (А.с.740563, МПК Е 02F 3/88), включающее водовсасывающую трубу, закрепленную на пульповсасывающей трубе и сообщенную с всасывающим патрубком водяного насоса, напорный трубопровод которого соединен с водовыпускными соплами, расположенными на уровне днища плавучего корпуса. Устройство снабжено струенаправляющими ребрами. Труба расположена коаксиально снаружи пульповсасывающей трубы с образованием камер. Недостатком этого устройства является утяжеление конструкции земснаряда, ограниченность в маневрировании, большая металлоемкость, наличие "мертвой" зоны, в пределах которой образуется ледяной покров. Задачами настоящего устройства являются облегчение конструкции земснаряда, создание непрерывного искусственного течения, ликвидация застойной зоны. Достигается это тем, что в устройстве для поддержания майны вокруг земснаряда, включающем всасывающий патрубок с всасывающим наконечником, сообщенный с напорным трубопроводом, снабженный выпускным патрубком и водовыпускным соплом, гидронасос, согласно изобретению всасывающий патрубок с всасывающим наконечником и гидронасосом расположен на понтоне, позади земснаряда, при этом к понтону прикреплен короб на уровне всасывающего наконечника, а напорный трубопровод расположен непосредственно в забое, выпускной патрубок которого расположен под водой на уровне земснаряда, а его сопло ориентировано в направлении движения земснаряда. Расположение всасывающей системы позади, а подающей системы впереди земснаряда обеспечивает непрерывную циркуляцию воды в акватории забоя. Расположение выпускного патрубка вместе с соплом под водой на уровне земснаряда создает турбулентный поток воды на земснаряд, тем самым разрушая ледяной покров и поддерживая акваторию забоя. Расположение короба, закрепленного на понтоне, на уровне всасывающего наконечника защищает всасывающий патрубок от инородных предметов для дальнейшей подачи воды в напорный трубопровод. Устройство поясняется иллюстрациями, на которых изображено: на фиг. 1 - устройство, общий вид; на фиг. 2 - устройство, вид сверху. Устройство для поддержания майны вокруг земснаряда состоит из земснаряда 1, расположенной позади него плавучей станции, которая состоит из понтона 2, закрепленного на нем гидронасоса 3, сообщенного со всасывающим патрубком 4, гибкого напорного трубопровода 5, расположенного непосредственно на забое. К понтону 2 прикреплен короб 6, защищающий всасывающий наконечник 7 от различных инородных тел. Линия трубопровода 5 проходит от гидронасоса 3 по забою, а выпускной патрубок 8 с водовыпускным соплом 9 расположены под водой на небольшой глубине возле носовой части земснаряда и ориентированы в направлении движения земснаряда. Предлагаемое устройство работает следующим образом. Позади земснаряда 1, с понтона 2 плавучей станции в акваторию забоя опускают всасывающий патрубок 4. Включают гидронасос 3. Вода поступает через всасывающий наконечник 7, при этом короб 6,закрепленный на понтоне, на уровне всасывающего наконечника 7 защищает всасывающий патрубок 4 от инородных предметов для дальнейшей подачи воды в напорный трубопровод 5. Напорная вода подается через выпускной патрубок 8 к водовыпускному соплу 9 и выбрасывается под давлением в акваторию забоя, тем самым образуя искусственное течение в близлежащем слое воды. Водный поток при соударении с носовой частью земснаряда разбивается об его поверхность и разрушает кромку льда, ограничивающую размеры майны в акватории забоя. Технический результат заключается в постоянной циркуляции воды по периметру земснаряда, поддерживая пространство, достаточное для перемещения земснаряда при отрицательных температурах. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для поддержания майны вокруг земснаряда, включающее гидронасос, на выходе которого установлен всасывающий патрубок с всасывающим наконечником, а на выходе - напорный трубопровод с выпускным патрубком и водовыпускным соплом, отличающееся тем, что оно содержит понтон,на котором расположен гидронасос, содержащий всасывающий патрубок с всасывающим наконечником,при этом к понтону присоединен короб на уровне всасывающего наконечника, а напорный трубопровод,выполненный с возможностью расположения непосредственно в забое, выпускной патрубок, выполненный с возможностью расположения под водой на уровне земснаряда, и водовыпускное сопло расположены таким образом, чтобы обеспечивать циркуляцию воды по периметру земснаряда в направлении всасывающего патрубка.
