Номер патента: 18878

Опубликовано: 29.11.2013

Автор: Пак Юрий Алексеевич

Скачать PDF файл.

Формула / Реферат

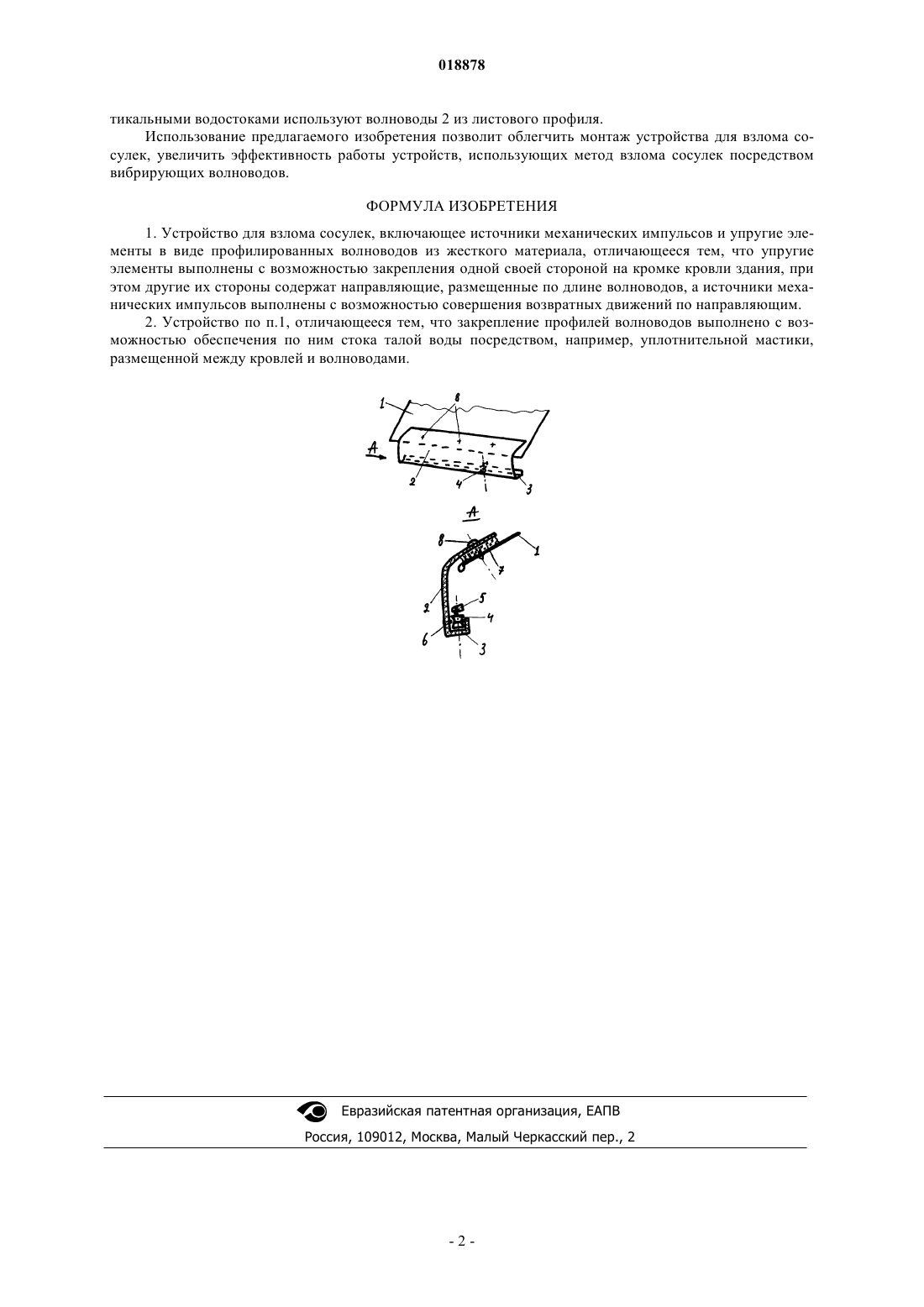

1. Устройство для взлома сосулек, включающее источники механических импульсов и упругие элементы в виде профилированных волноводов из жесткого материала, отличающееся тем, что упругие элементы выполнены с возможностью закрепления одной своей стороной на кромке кровли здания, при этом другие их стороны содержат направляющие, размещенные по длине волноводов, а источники механических импульсов выполнены с возможностью совершения возвратных движений по направляющим.

2. Устройство по п.1, отличающееся тем, что закрепление профилей волноводов выполнено с возможностью обеспечения по ним стока талой воды посредством, например, уплотнительной мастики, размещенной между кровлей и волноводами.

Текст

Смотреть все

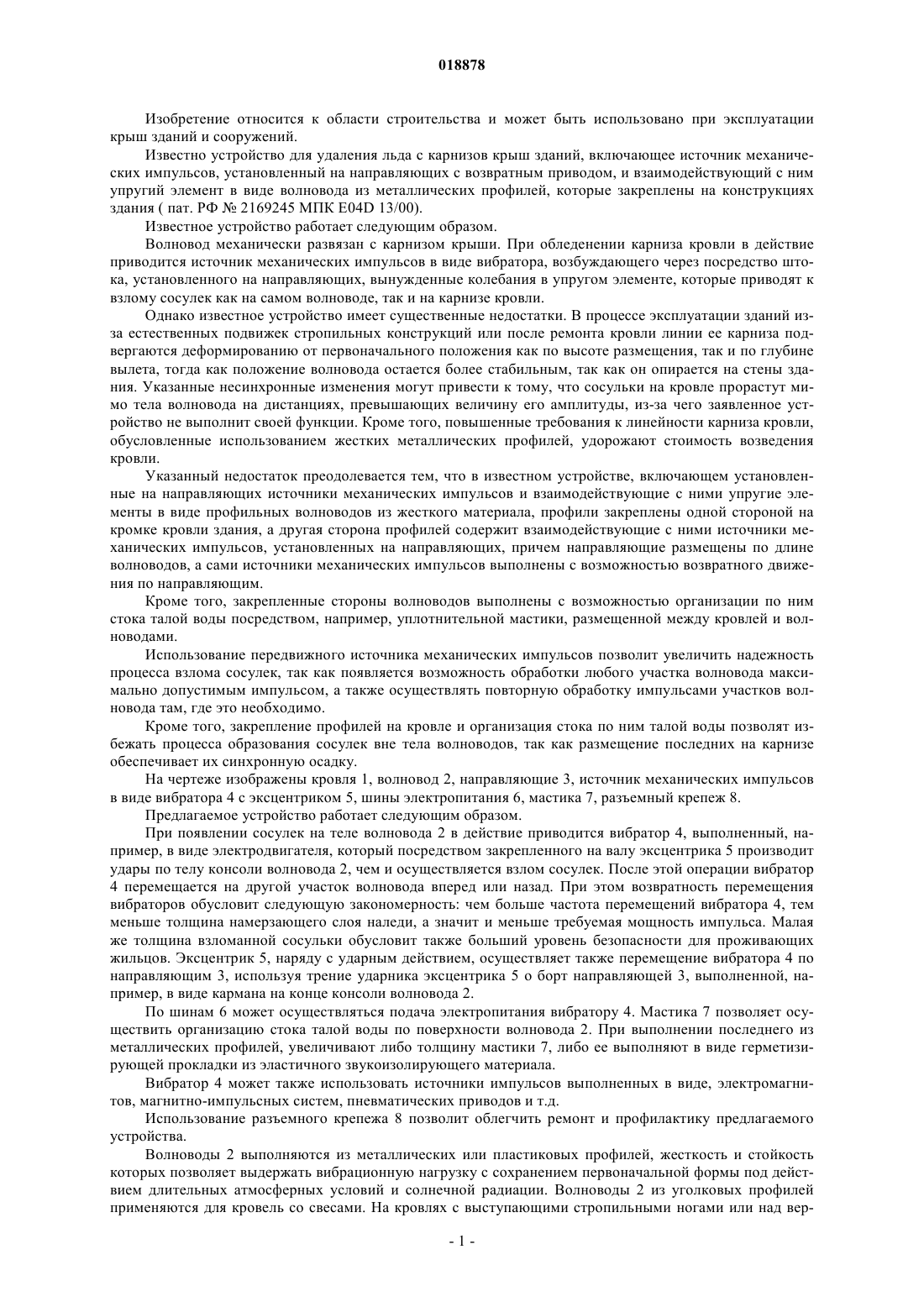

УСТРОЙСТВО ДЛЯ ВЗЛОМА СОСУЛЕК Устройство для взлома сосулек относится к области эксплуатации зданий и содержит упругий элемент в виде жесткого профиля, закрепленного одной полкой на кровле здания, и взаимодействующий с упругим элементом источника механических импульсов. На консольной полке профиля установлены направляющие для перемещения источника механических импульсов. Существенным является также то, что закрепленная полка профиля на кровле выполнена с возможностью организации стока талой воды по поверхности профиля. Кроме того, источник механических импульсов выполнен с возможностью возвратного движения по направляющим.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ПАК ЮРИЙ АЛЕКСЕЕВИЧ (RU) Изобретение относится к области строительства и может быть использовано при эксплуатации крыш зданий и сооружений. Известно устройство для удаления льда с карнизов крыш зданий, включающее источник механических импульсов, установленный на направляющих с возвратным приводом, и взаимодействующий с ним упругий элемент в виде волновода из металлических профилей, которые закреплены на конструкциях здания ( пат. РФ 2169245 МПК Е 04D 13/00). Известное устройство работает следующим образом. Волновод механически развязан с карнизом крыши. При обледенении карниза кровли в действие приводится источник механических импульсов в виде вибратора, возбуждающего через посредство штока, установленного на направляющих, вынужденные колебания в упругом элементе, которые приводят к взлому сосулек как на самом волноводе, так и на карнизе кровли. Однако известное устройство имеет существенные недостатки. В процессе эксплуатации зданий изза естественных подвижек стропильных конструкций или после ремонта кровли линии ее карниза подвергаются деформированию от первоначального положения как по высоте размещения, так и по глубине вылета, тогда как положение волновода остается более стабильным, так как он опирается на стены здания. Указанные несинхронные изменения могут привести к тому, что сосульки на кровле прорастут мимо тела волновода на дистанциях, превышающих величину его амплитуды, из-за чего заявленное устройство не выполнит своей функции. Кроме того, повышенные требования к линейности карниза кровли,обусловленные использованием жестких металлических профилей, удорожают стоимость возведения кровли. Указанный недостаток преодолевается тем, что в известном устройстве, включающем установленные на направляющих источники механических импульсов и взаимодействующие с ними упругие элементы в виде профильных волноводов из жесткого материала, профили закреплены одной стороной на кромке кровли здания, а другая сторона профилей содержит взаимодействующие с ними источники механических импульсов, установленных на направляющих, причем направляющие размещены по длине волноводов, а сами источники механических импульсов выполнены с возможностью возвратного движения по направляющим. Кроме того, закрепленные стороны волноводов выполнены с возможностью организации по ним стока талой воды посредством, например, уплотнительной мастики, размещенной между кровлей и волноводами. Использование передвижного источника механических импульсов позволит увеличить надежность процесса взлома сосулек, так как появляется возможность обработки любого участка волновода максимально допустимым импульсом, а также осуществлять повторную обработку импульсами участков волновода там, где это необходимо. Кроме того, закрепление профилей на кровле и организация стока по ним талой воды позволят избежать процесса образования сосулек вне тела волноводов, так как размещение последних на карнизе обеспечивает их синхронную осадку. На чертеже изображены кровля 1, волновод 2, направляющие 3, источник механических импульсов в виде вибратора 4 с эксцентриком 5, шины электропитания 6, мастика 7, разъемный крепеж 8. Предлагаемое устройство работает следующим образом. При появлении сосулек на теле волновода 2 в действие приводится вибратор 4, выполненный, например, в виде электродвигателя, который посредством закрепленного на валу эксцентрика 5 производит удары по телу консоли волновода 2, чем и осуществляется взлом сосулек. После этой операции вибратор 4 перемещается на другой участок волновода вперед или назад. При этом возвратность перемещения вибраторов обусловит следующую закономерность: чем больше частота перемещений вибратора 4, тем меньше толщина намерзающего слоя наледи, а значит и меньше требуемая мощность импульса. Малая же толщина взломанной сосульки обусловит также больший уровень безопасности для проживающих жильцов. Эксцентрик 5, наряду с ударным действием, осуществляет также перемещение вибратора 4 по направляющим 3, используя трение ударника эксцентрика 5 о борт направляющей 3, выполненной, например, в виде кармана на конце консоли волновода 2. По шинам 6 может осуществляться подача электропитания вибратору 4. Мастика 7 позволяет осуществить организацию стока талой воды по поверхности волновода 2. При выполнении последнего из металлических профилей, увеличивают либо толщину мастики 7, либо ее выполняют в виде герметизирующей прокладки из эластичного звукоизолирующего материала. Вибратор 4 может также использовать источники импульсов выполненных в виде, электромагнитов, магнитно-импульсных систем, пневматических приводов и т.д. Использование разъемного крепежа 8 позволит облегчить ремонт и профилактику предлагаемого устройства. Волноводы 2 выполняются из металлических или пластиковых профилей, жесткость и стойкость которых позволяет выдержать вибрационную нагрузку с сохранением первоначальной формы под действием длительных атмосферных условий и солнечной радиации. Волноводы 2 из уголковых профилей применяются для кровель со свесами. На кровлях с выступающими стропильными ногами или над вер-1 018878 тикальными водостоками используют волноводы 2 из листового профиля. Использование предлагаемого изобретения позволит облегчить монтаж устройства для взлома сосулек, увеличить эффективность работы устройств, использующих метод взлома сосулек посредством вибрирующих волноводов. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для взлома сосулек, включающее источники механических импульсов и упругие элементы в виде профилированных волноводов из жесткого материала, отличающееся тем, что упругие элементы выполнены с возможностью закрепления одной своей стороной на кромке кровли здания, при этом другие их стороны содержат направляющие, размещенные по длине волноводов, а источники механических импульсов выполнены с возможностью совершения возвратных движений по направляющим. 2. Устройство по п.1, отличающееся тем, что закрепление профилей волноводов выполнено с возможностью обеспечения по ним стока талой воды посредством, например, уплотнительной мастики,размещенной между кровлей и волноводами.

МПК / Метки

МПК: E04D 13/076

Метки: взлома, сосулек, устройство
