Монтажный профиль для крепления короба устройства рулонных штор

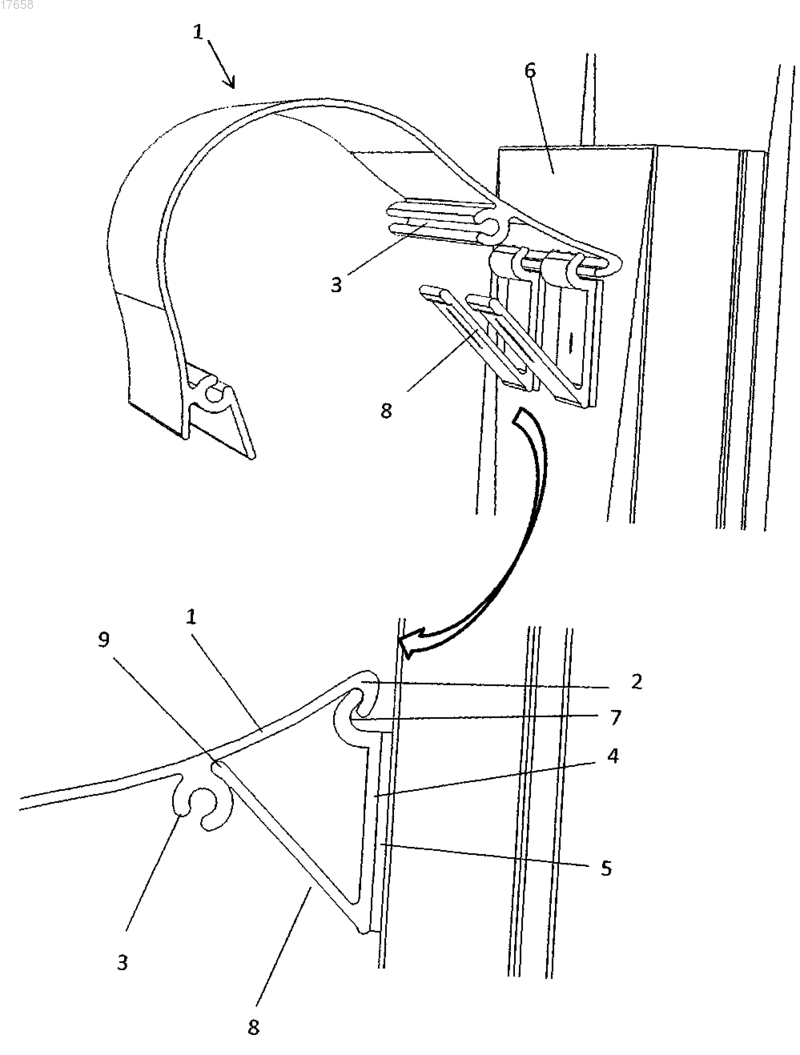

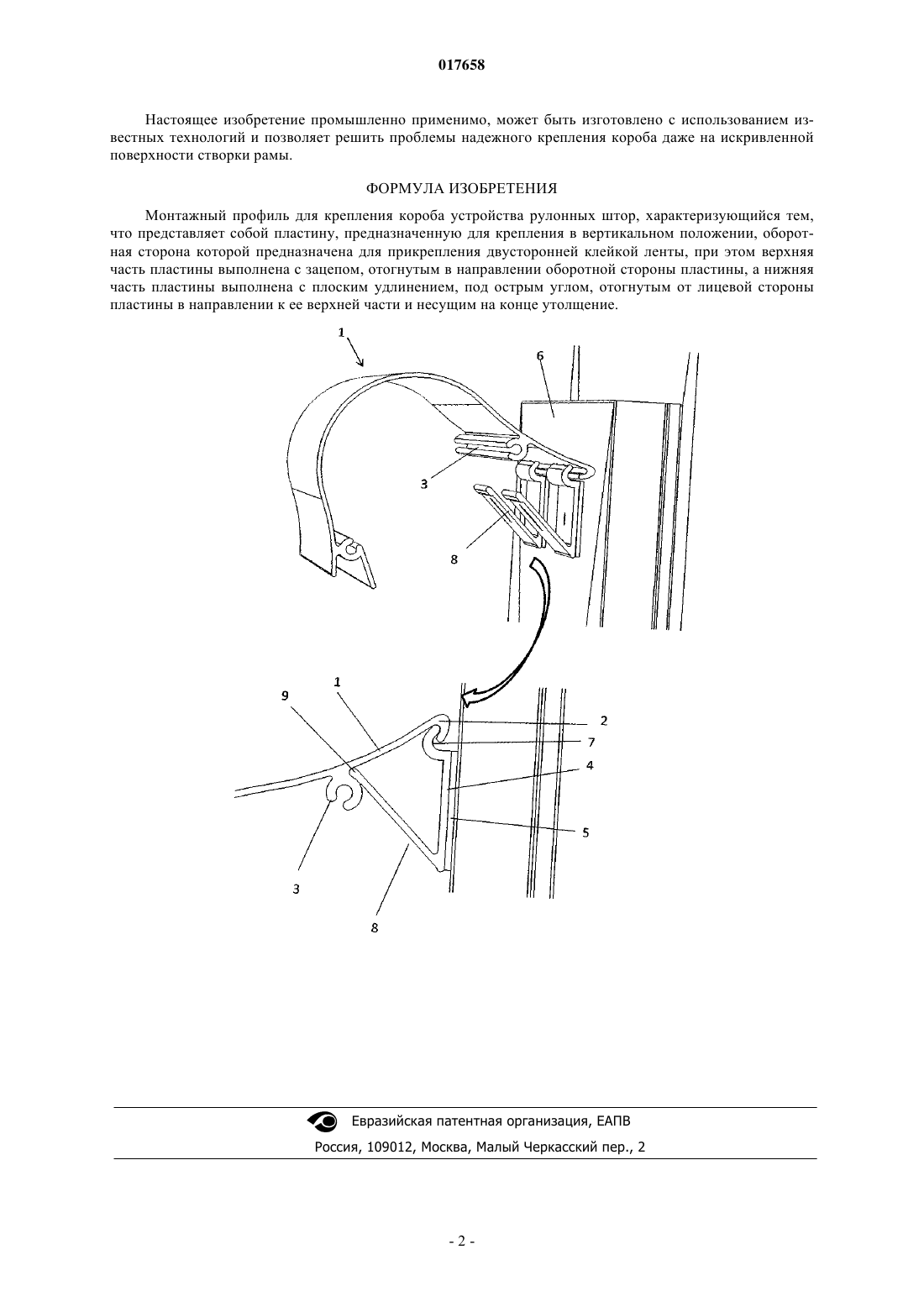

МОНТАЖНЫЙ ПРОФИЛЬ ДЛЯ КРЕПЛЕНИЯ КОРОБА УСТРОЙСТВА РУЛОННЫХ ШТОР Изобретение относится к легкой промышленности. Монтажный профиль для крепления короба устройства рулонных штор представляет собой ориентированную по вертикали пластину,оборотная сторона которой предназначена для прикрепления двухсторонней клейкой ленты, при этом верхняя часть пластины выполнена с зацепом, отогнутым в направлении оборотной стороны пластины, а нижняя часть пластины выполнена с плоским удлинением, под острым углом отогнутым от лицевой стороны пластины в направлении к ее верхней части и несущим на конце утолщение. Бирюлин Святослав Борисович (RU) Белоусько С.Н. (RU) 017658 Изобретение относится к легкой промышленности, в частности, касается конструкции рулонных штор, используемых для закрывания оконных проемов и выполненных с функцией подъема и опускания. Рулонные шторы используются для пластиковых окон в качестве дополнительного навешиваемого снаружи оборудования. Такие шторы используются совместно с устройством подъема и опускания, работающего от ручного протягивания шнура. Для таких рулонных штор используется устройство подъема и опускания, работающее от ручного протягивания шнура, которое включает размещенный концами в кронштейнах короба вал, на который наматывается рулонная штора или с которого эта штора сматывается, на валу закреплено колесо (типа шкива) с элементами зацепления со шнуром, а шнур перекинут через колесо и выполнен в виде замкнутой в кольцо гибкой тяги, по длине которой образованы элементы взаимодействия с колесом по типу зубчатой или цепной передачи, также устройство снабжено фиксатором вала для исключения самопроизвольного сматывания шторы (RU91366, Е 06 В 9/00, опубл. 10.02.2010). Недостаток данного решения с конструктивной точки зрения заключается в том, что при монтаже устройства и во время эксплуатации возникает необходимость в проведении технологических или ремонтных работ. В связи с этим необходимо демонтировать короб для обеспечения доступа к механизму намотки или сматывания полотна шторы с вала. При обычной жесткой фиксации процесс демонтажа короба может осложниться повреждением его при снятии элементов фиксации. Это приводит к необходимости замены поврежденного короба на новый. Целесообразным является создание такого механизма фиксации короба, который не использовал бы элементы, которые могут его повредить с наружной стороны и в то же время позволили бы легко и просто укреплять короб без использования инструмента. Настоящее изобретение направлено на достижение технического результата, заключающегося в повышении удобства пользования и улучшении эксплуатационных показателей. Указанный технический результат достигается тем, что монтажный профиль для крепления короба устройства рулонных штор представляет собой ориентированную по вертикали пластину, оборотная сторона которой предназначена для прикрепления двухсторонней клейкой ленты, при этом верхняя часть пластины выполнена с зацепом, отогнутым в направлении оборотной стороны пластины, а нижняя часть пластины выполнена с плоским удлинением, под острым углом отогнутым от лицевой стороны пластины в направлении к ее верхней части и несущим на конце утолщение. Указанные признаки являются существенными и взаимосвязаны с образованием устойчивой совокупности существенных признаков, достаточной для получения требуемого технического результата. Изобретение поясняется конкретным примером исполнения, который, однако, не является единственно возможным, но наглядно демонстрирует возможность достижения требуемого технического результата. На чертеже показан монтажный профиль для крепления короба устройства рулонных штор. Рулонная штора для окон (может также использоваться для закрывания любых проемов в качестве ширмы) содержит прямоугольной формы полотно из полимерного или тканного материала, связанное с приводом его сворачивания. Привод размещается в корпусе в виде горизонтально ориентированного вытянутого короба 1 слегка выпуклой формы (см. чертеж) из полимерного материала жесткой или упругодеформируемой конструкции. Короб выполнен с подгибом 2 по верхнему краю, отогнутым на тыльную сторону для образования зацепа, с защелкой 3 на тыльной стороне в виде разрезного упругого кольца в сечении и с защелкой по нижнему краю. Монтажный профиль для крепления этого короба представляет собой ориентированную по вертикали пластину 4 (на выноске на чертеже показано сечение по закрепленному на профиле коробу), оборотная сторона которой предназначена для прикрепления двухсторонней клейкой ленты 5, которая используется для прикрепления пластины на опорной поверхности - раме 6 (створке окна). Верхняя часть пластины 4 выполнена с зацепом 7, отогнутым в направлении оборотной стороны пластины, а нижняя часть пластины выполнена с плоским удлинением 8, под острым углом отогнутым от лицевой стороны пластины в направлении к ее верхней части и несущим на конце утолщение 9. При монтаже устройства рулонных штор на опорную поверхность - раму приклеиваются монтажные профили на длину короба. После этого подгиб 2 короба заводят за зацеп 7 монтажных профилей и опускают короб до ввода в защелки утолщений профилей. После того как утолщения профилей пройдут упругие концы защелки произойдет фиксирование короба на монтажных профилях, при котором нижний край короба будет упираться в поверхность рамы. Данная система крепления имеет следующие существенные преимущества: данный профиль используется короткими отрезками (не на всю длину короба); помимо клейкой ленты монтажный профиль может быть дополнительно закреплен саморезом. Это обеспечивает простату монтажа и демонтажа изделия; удобство ухода за окном; дополнительный крепеж саморезом дает возможность устанавливать изделия на поверхности с плохой адгезией с двухсторонней клейкой лентой. Отрезки (не сплошной) монтажного профиля позволяют устанавливать изделия на незначительно искривленном профиле окна, что компенсируется упругостью короба и монтажного профиля, который так же может быть выполнен из полимерного материала как и короб.-1 017658 Настоящее изобретение промышленно применимо, может быть изготовлено с использованием известных технологий и позволяет решить проблемы надежного крепления короба даже на искривленной поверхности створки рамы. ФОРМУЛА ИЗОБРЕТЕНИЯ Монтажный профиль для крепления короба устройства рулонных штор, характеризующийся тем,что представляет собой пластину, предназначенную для крепления в вертикальном положении, оборотная сторона которой предназначена для прикрепления двусторонней клейкой ленты, при этом верхняя часть пластины выполнена с зацепом, отогнутым в направлении оборотной стороны пластины, а нижняя часть пластины выполнена с плоским удлинением, под острым углом, отогнутым от лицевой стороны пластины в направлении к ее верхней части и несущим на конце утолщение.
