Декоративный триплекс
Формула / Реферат

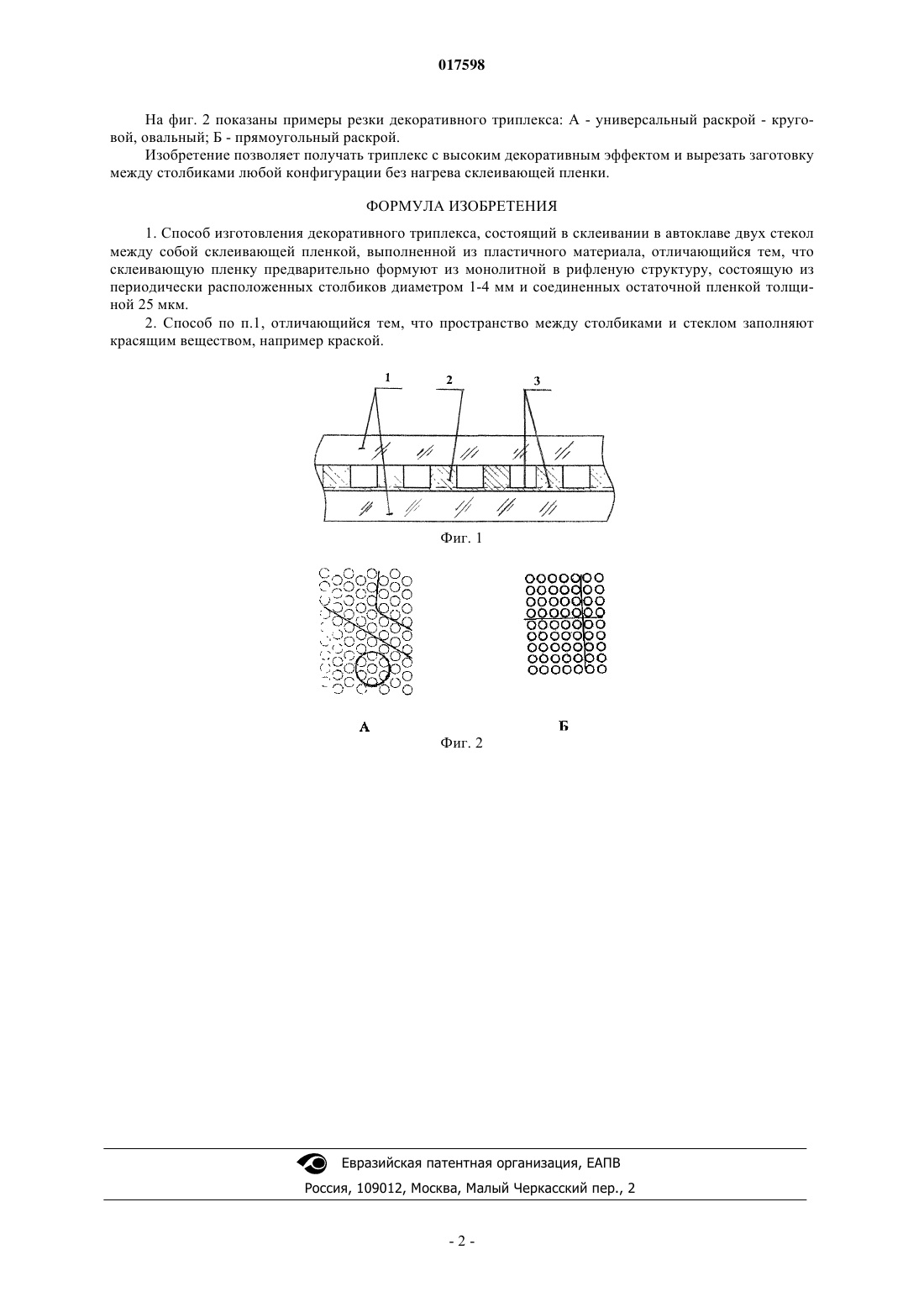

1. Способ изготовления декоративного триплекса, состоящий в склеивании в автоклаве двух стекол между собой склеивающей пленкой, выполненной из пластичного материала, отличающийся тем, что склеивающую пленку предварительно формуют из монолитной в рифленую структуру, состоящую из периодически расположенных столбиков диаметром 1-4 мм и соединенных остаточной пленкой толщиной 25 мкм.
2. Способ по п.1, отличающийся тем, что пространство между столбиками и стеклом заполняют красящим веществом, например краской.
Текст

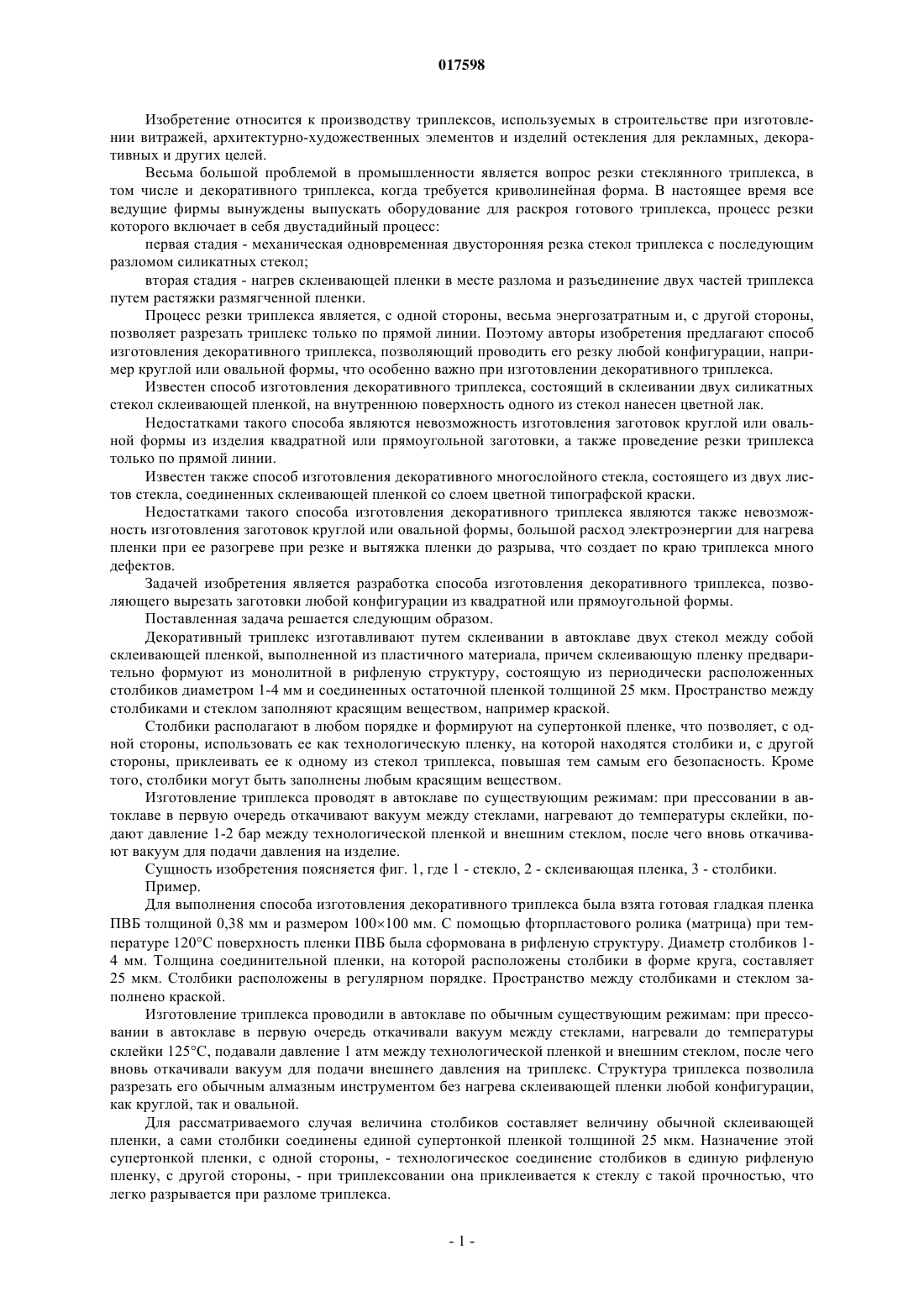

Изобретение относится к производству триплексов, используемых в строительстве при изготовлении витражей, архитектурно-художественных элементов и изделий остекления для рекламных, декоративных и других целей. Предлагается способ изготовления декоративного триплекса, состоящий в склеивании в автоклаве двух стекол между собой склеивающей пленкой,выполненной из пластичного материала, причем склеивающую пленку предварительно формуют из монолитной в рифленую структуру, состоящую из периодически расположенных столбиков диаметром 1-4 мм и соединенных остаточной пленкой толщиной 25 мкм. Пространство между столбиками и стеклом заполняют красящим веществом, например краской. Изобретение позволяет получать триплекс с высоким декоративным эффектом и вырезать заготовку между столбиками любой конфигурации без нагрева склеивающей пленки.JP-A-7096698 СОЛИНОВ ВЛАДИМИР ФДОРОВИЧ (RU) 017598 Изобретение относится к производству триплексов, используемых в строительстве при изготовлении витражей, архитектурно-художественных элементов и изделий остекления для рекламных, декоративных и других целей. Весьма большой проблемой в промышленности является вопрос резки стеклянного триплекса, в том числе и декоративного триплекса, когда требуется криволинейная форма. В настоящее время все ведущие фирмы вынуждены выпускать оборудование для раскроя готового триплекса, процесс резки которого включает в себя двустадийный процесс: первая стадия - механическая одновременная двусторонняя резка стекол триплекса с последующим разломом силикатных стекол; вторая стадия - нагрев склеивающей пленки в месте разлома и разъединение двух частей триплекса путем растяжки размягченной пленки. Процесс резки триплекса является, с одной стороны, весьма энергозатратным и, с другой стороны,позволяет разрезать триплекс только по прямой линии. Поэтому авторы изобретения предлагают способ изготовления декоративного триплекса, позволяющий проводить его резку любой конфигурации, например круглой или овальной формы, что особенно важно при изготовлении декоративного триплекса. Известен способ изготовления декоративного триплекса, состоящий в склеивании двух силикатных стекол склеивающей пленкой, на внутреннюю поверхность одного из стекол нанесен цветной лак. Недостатками такого способа являются невозможность изготовления заготовок круглой или овальной формы из изделия квадратной или прямоугольной заготовки, а также проведение резки триплекса только по прямой линии. Известен также способ изготовления декоративного многослойного стекла, состоящего из двух листов стекла, соединенных склеивающей пленкой со слоем цветной типографской краски. Недостатками такого способа изготовления декоративного триплекса являются также невозможность изготовления заготовок круглой или овальной формы, большой расход электроэнергии для нагрева пленки при ее разогреве при резке и вытяжка пленки до разрыва, что создает по краю триплекса много дефектов. Задачей изобретения является разработка способа изготовления декоративного триплекса, позволяющего вырезать заготовки любой конфигурации из квадратной или прямоугольной формы. Поставленная задача решается следующим образом. Декоративный триплекс изготавливают путем склеивании в автоклаве двух стекол между собой склеивающей пленкой, выполненной из пластичного материала, причем склеивающую пленку предварительно формуют из монолитной в рифленую структуру, состоящую из периодически расположенных столбиков диаметром 1-4 мм и соединенных остаточной пленкой толщиной 25 мкм. Пространство между столбиками и стеклом заполняют красящим веществом, например краской. Столбики располагают в любом порядке и формируют на супертонкой пленке, что позволяет, с одной стороны, использовать ее как технологическую пленку, на которой находятся столбики и, с другой стороны, приклеивать ее к одному из стекол триплекса, повышая тем самым его безопасность. Кроме того, столбики могут быть заполнены любым красящим веществом. Изготовление триплекса проводят в автоклаве по существующим режимам: при прессовании в автоклаве в первую очередь откачивают вакуум между стеклами, нагревают до температуры склейки, подают давление 1-2 бар между технологической пленкой и внешним стеклом, после чего вновь откачивают вакуум для подачи давления на изделие. Сущность изобретения поясняется фиг. 1, где 1 - стекло, 2 - склеивающая пленка, 3 - столбики. Пример. Для выполнения способа изготовления декоративного триплекса была взята готовая гладкая пленка ПВБ толщиной 0,38 мм и размером 100100 мм. С помощью фторпластового ролика (матрица) при температуре 120C поверхность пленки ПВБ была сформована в рифленую структуру. Диаметр столбиков 14 мм. Толщина соединительной пленки, на которой расположены столбики в форме круга, составляет 25 мкм. Столбики расположены в регулярном порядке. Пространство между столбиками и стеклом заполнено краской. Изготовление триплекса проводили в автоклаве по обычным существующим режимам: при прессовании в автоклаве в первую очередь откачивали вакуум между стеклами, нагревали до температуры склейки 125C, подавали давление 1 атм между технологической пленкой и внешним стеклом, после чего вновь откачивали вакуум для подачи внешнего давления на триплекс. Структура триплекса позволила разрезать его обычным алмазным инструментом без нагрева склеивающей пленки любой конфигурации,как круглой, так и овальной. Для рассматриваемого случая величина столбиков составляет величину обычной склеивающей пленки, а сами столбики соединены единой супертонкой пленкой толщиной 25 мкм. Назначение этой супертонкой пленки, с одной стороны, - технологическое соединение столбиков в единую рифленую пленку, с другой стороны, - при триплексовании она приклеивается к стеклу с такой прочностью, что легко разрывается при разломе триплекса.-1 017598 На фиг. 2 показаны примеры резки декоративного триплекса: А - универсальный раскрой - круговой, овальный; Б - прямоугольный раскрой. Изобретение позволяет получать триплекс с высоким декоративным эффектом и вырезать заготовку между столбиками любой конфигурации без нагрева склеивающей пленки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ изготовления декоративного триплекса, состоящий в склеивании в автоклаве двух стекол между собой склеивающей пленкой, выполненной из пластичного материала, отличающийся тем, что склеивающую пленку предварительно формуют из монолитной в рифленую структуру, состоящую из периодически расположенных столбиков диаметром 1-4 мм и соединенных остаточной пленкой толщиной 25 мкм. 2. Способ по п.1, отличающийся тем, что пространство между столбиками и стеклом заполняют красящим веществом, например краской.
МПК / Метки
МПК: B32B 17/10, C03C 27/12
Метки: триплекс, декоративный
