Средство крепления выводов электрических резистивных элементов

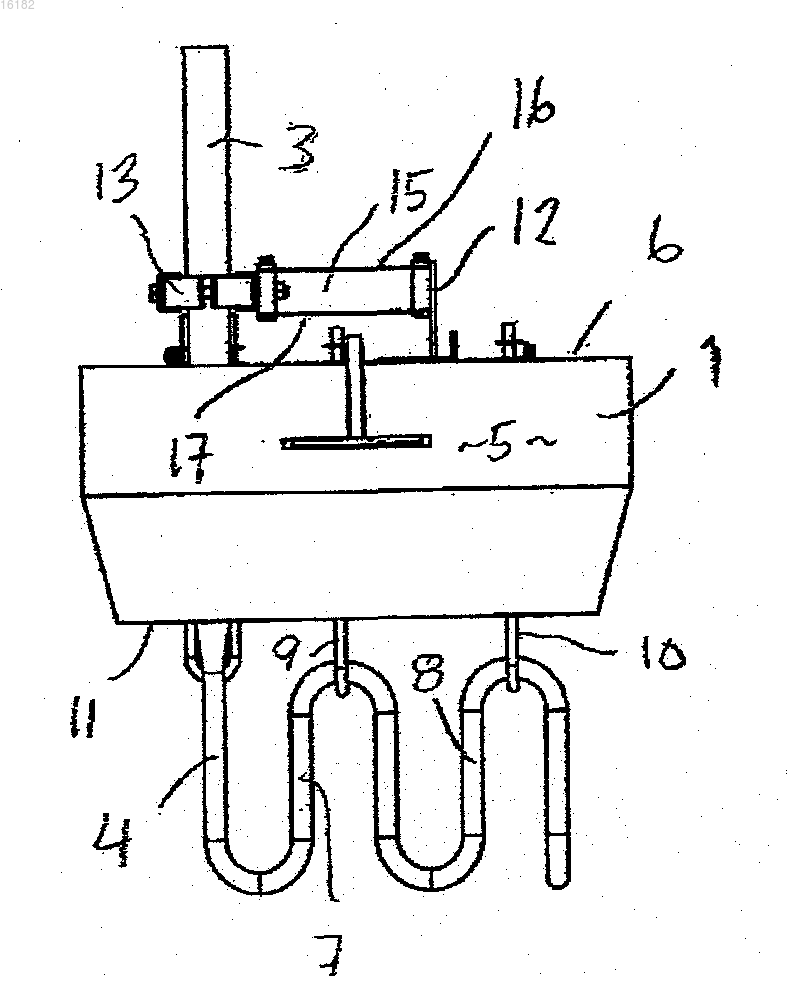

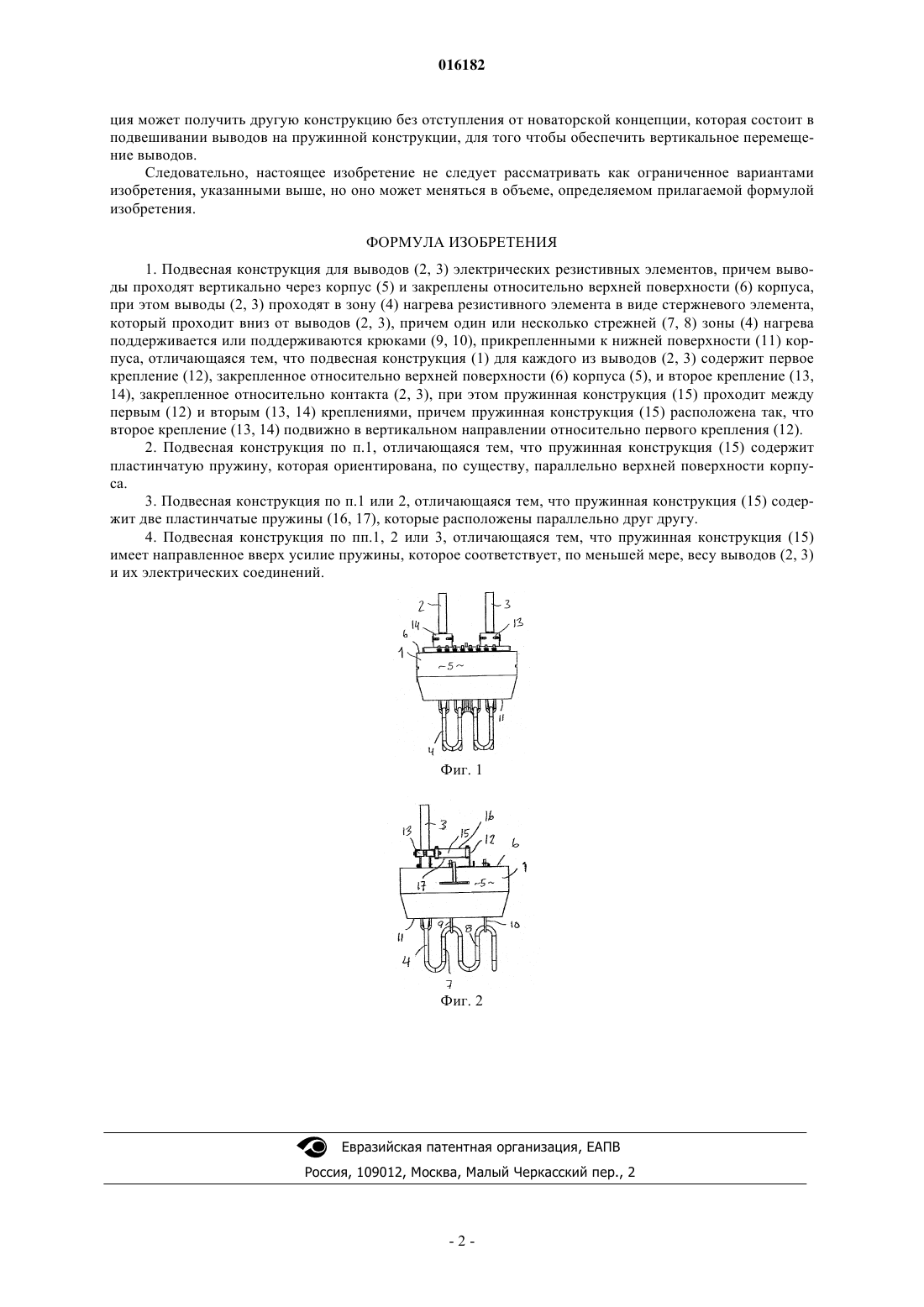

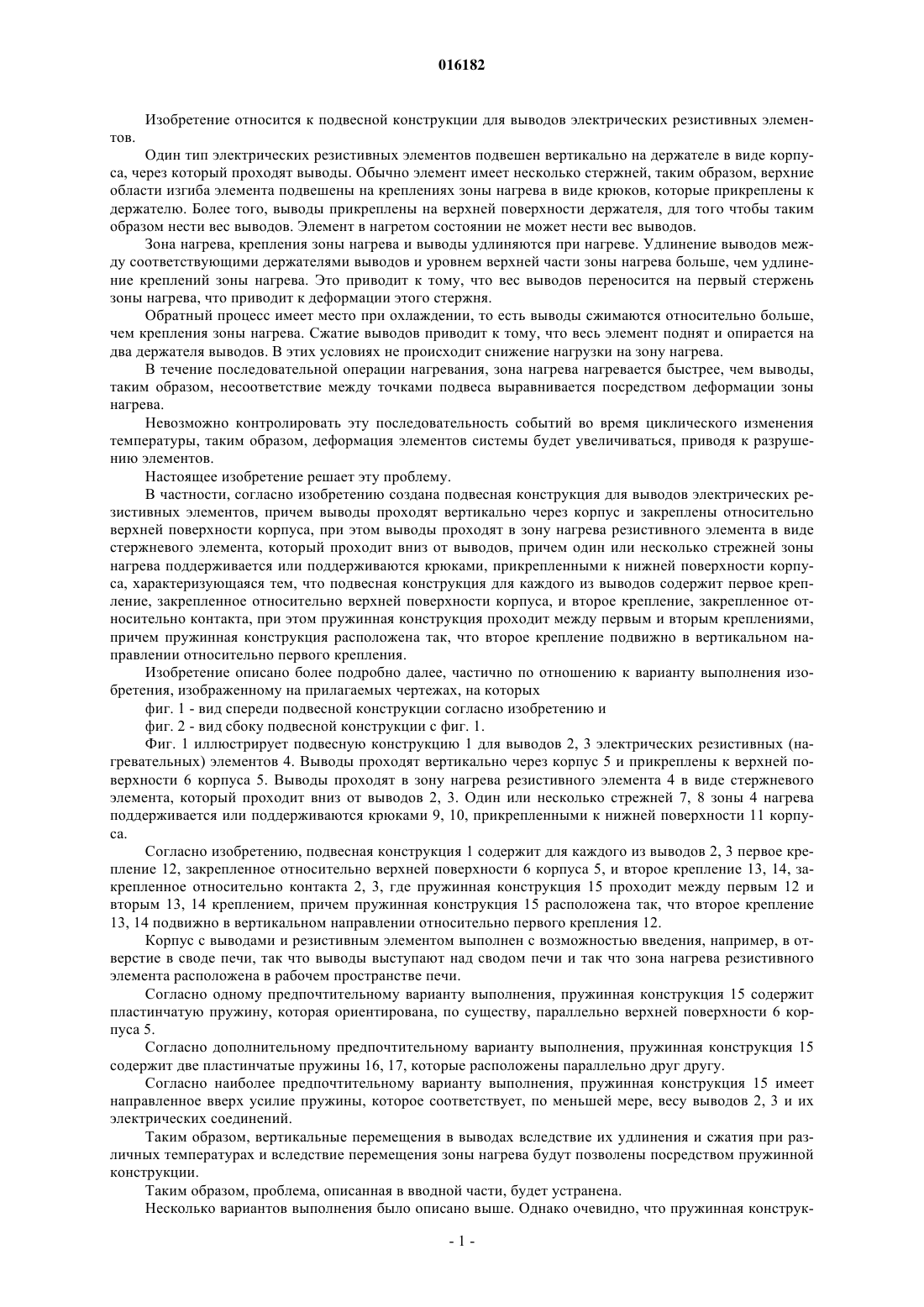

СРЕДСТВО КРЕПЛЕНИЯ ВЫВОДОВ ЭЛЕКТРИЧЕСКИХ РЕЗИСТИВНЫХ ЭЛЕМЕНТОВ Предложена подвесная конструкция для выводов (2, 3) электрических резистивных элементов,причем выводы проходят вертикально через корпус (5) и закреплены относительно верхней поверхности (6) корпуса, при этом выводы (2, 3) проходят в зону (4) нагрева резистивного элемента в виде стержневого элемента, который проходит вниз от выводов (2, 3), причем один или несколько стрежней (7, 8) зоны (4) нагрева поддерживается или поддерживаются крюками(9, 10), прикрепленными к нижней поверхности (11) корпуса. Изобретение характеризуется тем,что подвесная конструкция (1) для каждого из выводов (2, 3) содержит первое крепление (12),закрепленное относительно верхней поверхности (6) корпуса (5), и второе крепление (13, 14),закрепленное относительно контакта (2, 3), при этом пружинная конструкция (15) проходит между первым (12) и вторым (13, 14) креплениями, причем пружинная конструкция (15) расположена так, что второе крепление (13, 14) подвижно в вертикальном направлении относительно первого крепления (12).(71)(73) Заявитель и патентовладелец: САНДВИК ИНТЕЛЛЕКЧУАЛ ПРОПЕРТИ АБ (SE) 016182 Изобретение относится к подвесной конструкции для выводов электрических резистивных элементов. Один тип электрических резистивных элементов подвешен вертикально на держателе в виде корпуса, через который проходят выводы. Обычно элемент имеет несколько стержней, таким образом, верхние области изгиба элемента подвешены на креплениях зоны нагрева в виде крюков, которые прикреплены к держателю. Более того, выводы прикреплены на верхней поверхности держателя, для того чтобы таким образом нести вес выводов. Элемент в нагретом состоянии не может нести вес выводов. Зона нагрева, крепления зоны нагрева и выводы удлиняются при нагреве. Удлинение выводов между соответствующими держателями выводов и уровнем верхней части зоны нагрева больше, чем удлинение креплений зоны нагрева. Это приводит к тому, что вес выводов переносится на первый стержень зоны нагрева, что приводит к деформации этого стержня. Обратный процесс имеет место при охлаждении, то есть выводы сжимаются относительно больше,чем крепления зоны нагрева. Сжатие выводов приводит к тому, что весь элемент поднят и опирается на два держателя выводов. В этих условиях не происходит снижение нагрузки на зону нагрева. В течение последовательной операции нагревания, зона нагрева нагревается быстрее, чем выводы,таким образом, несоответствие между точками подвеса выравнивается посредством деформации зоны нагрева. Невозможно контролировать эту последовательность событий во время циклического изменения температуры, таким образом, деформация элементов системы будет увеличиваться, приводя к разрушению элементов. Настоящее изобретение решает эту проблему. В частности, согласно изобретению создана подвесная конструкция для выводов электрических резистивных элементов, причем выводы проходят вертикально через корпус и закреплены относительно верхней поверхности корпуса, при этом выводы проходят в зону нагрева резистивного элемента в виде стержневого элемента, который проходит вниз от выводов, причем один или несколько стрежней зоны нагрева поддерживается или поддерживаются крюками, прикрепленными к нижней поверхности корпуса, характеризующаяся тем, что подвесная конструкция для каждого из выводов содержит первое крепление, закрепленное относительно верхней поверхности корпуса, и второе крепление, закрепленное относительно контакта, при этом пружинная конструкция проходит между первым и вторым креплениями,причем пружинная конструкция расположена так, что второе крепление подвижно в вертикальном направлении относительно первого крепления. Изобретение описано более подробно далее, частично по отношению к варианту выполнения изобретения, изображенному на прилагаемых чертежах, на которых фиг. 1 - вид спереди подвесной конструкции согласно изобретению и фиг. 2 - вид сбоку подвесной конструкции с фиг. 1. Фиг. 1 иллюстрирует подвесную конструкцию 1 для выводов 2, 3 электрических резистивных (нагревательных) элементов 4. Выводы проходят вертикально через корпус 5 и прикреплены к верхней поверхности 6 корпуса 5. Выводы проходят в зону нагрева резистивного элемента 4 в виде стержневого элемента, который проходит вниз от выводов 2, 3. Один или несколько стрежней 7, 8 зоны 4 нагрева поддерживается или поддерживаются крюками 9, 10, прикрепленными к нижней поверхности 11 корпуса. Согласно изобретению, подвесная конструкция 1 содержит для каждого из выводов 2, 3 первое крепление 12, закрепленное относительно верхней поверхности 6 корпуса 5, и второе крепление 13, 14, закрепленное относительно контакта 2, 3, где пружинная конструкция 15 проходит между первым 12 и вторым 13, 14 креплением, причем пружинная конструкция 15 расположена так, что второе крепление 13, 14 подвижно в вертикальном направлении относительно первого крепления 12. Корпус с выводами и резистивным элементом выполнен с возможностью введения, например, в отверстие в своде печи, так что выводы выступают над сводом печи и так что зона нагрева резистивного элемента расположена в рабочем пространстве печи. Согласно одному предпочтительному варианту выполнения, пружинная конструкция 15 содержит пластинчатую пружину, которая ориентирована, по существу, параллельно верхней поверхности 6 корпуса 5. Согласно дополнительному предпочтительному варианту выполнения, пружинная конструкция 15 содержит две пластинчатые пружины 16, 17, которые расположены параллельно друг другу. Согласно наиболее предпочтительному варианту выполнения, пружиннаяконструкция 15 имеет направленное вверх усилие пружины, которое соответствует, по меньшей мере, весу выводов 2, 3 и их электрических соединений. Таким образом, вертикальные перемещения в выводах вследствие их удлинения и сжатия при различных температурах и вследствие перемещения зоны нагрева будут позволены посредством пружинной конструкции. Таким образом, проблема, описанная в вводной части, будет устранена. Несколько вариантов выполнения было описано выше. Однако очевидно, что пружинная конструк-1 016182 ция может получить другую конструкцию без отступления от новаторской концепции, которая состоит в подвешивании выводов на пружинной конструкции, для того чтобы обеспечить вертикальное перемещение выводов. Следовательно, настоящее изобретение не следует рассматривать как ограниченное вариантами изобретения, указанными выше, но оно может меняться в объеме, определяемом прилагаемой формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подвесная конструкция для выводов (2, 3) электрических резистивных элементов, причем выводы проходят вертикально через корпус (5) и закреплены относительно верхней поверхности (6) корпуса,при этом выводы (2, 3) проходят в зону (4) нагрева резистивного элемента в виде стержневого элемента,который проходит вниз от выводов (2, 3), причем один или несколько стрежней (7, 8) зоны (4) нагрева поддерживается или поддерживаются крюками (9, 10), прикрепленными к нижней поверхности (11) корпуса, отличающаяся тем, что подвесная конструкция (1) для каждого из выводов (2, 3) содержит первое крепление (12), закрепленное относительно верхней поверхности (6) корпуса (5), и второе крепление (13,14), закрепленное относительно контакта (2, 3), при этом пружинная конструкция (15) проходит между первым (12) и вторым (13, 14) креплениями, причем пружинная конструкция (15) расположена так, что второе крепление (13, 14) подвижно в вертикальном направлении относительно первого крепления (12). 2. Подвесная конструкция по п.1, отличающаяся тем, что пружинная конструкция (15) содержит пластинчатую пружину, которая ориентирована, по существу, параллельно верхней поверхности корпуса. 3. Подвесная конструкция по п.1 или 2, отличающаяся тем, что пружинная конструкция (15) содержит две пластинчатые пружины (16, 17), которые расположены параллельно друг другу. 4. Подвесная конструкция по пп.1, 2 или 3, отличающаяся тем, что пружинная конструкция (15) имеет направленное вверх усилие пружины, которое соответствует, по меньшей мере, весу выводов (2, 3) и их электрических соединений.
