Система связи, устройство мобильной станции и способ связи

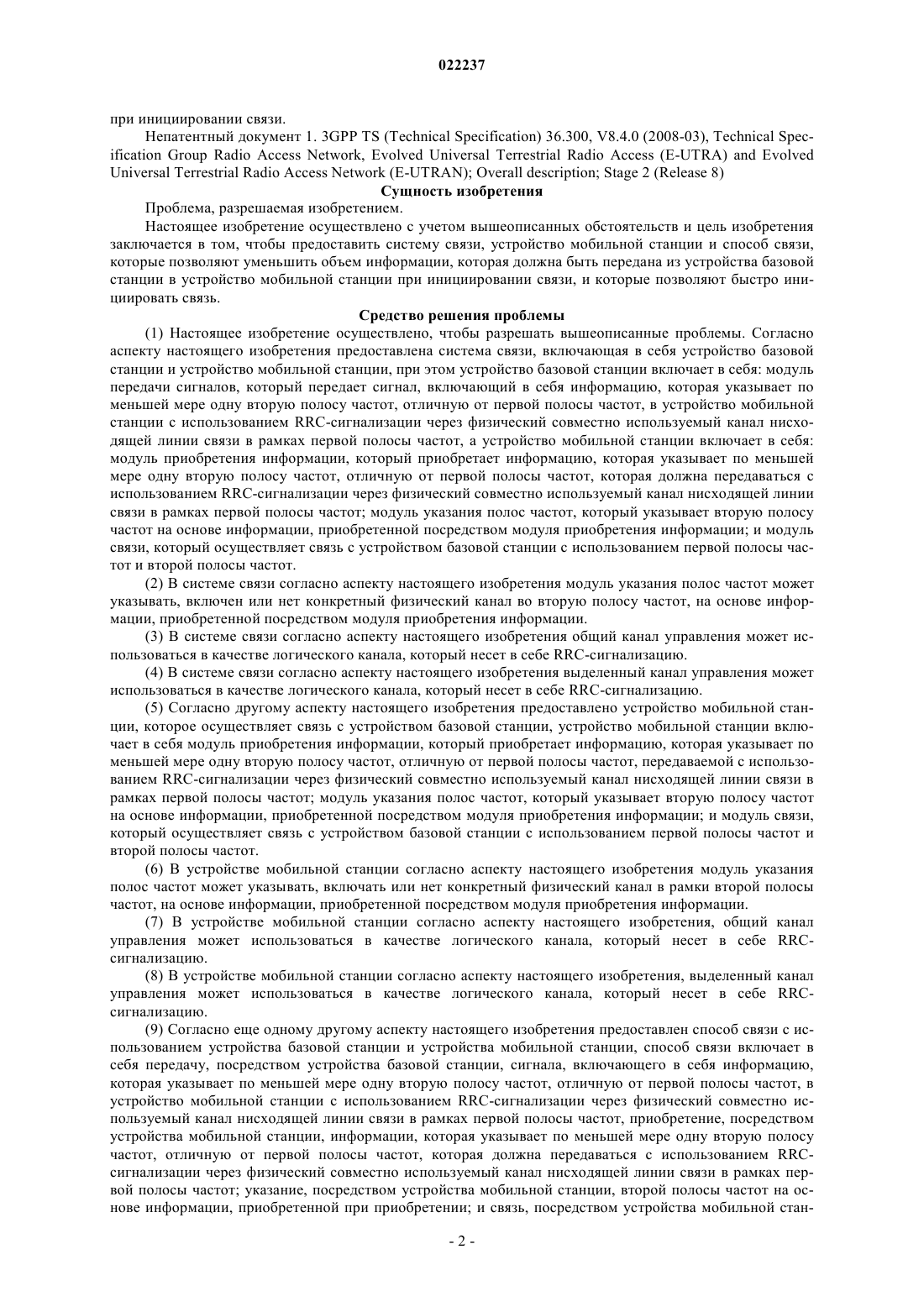

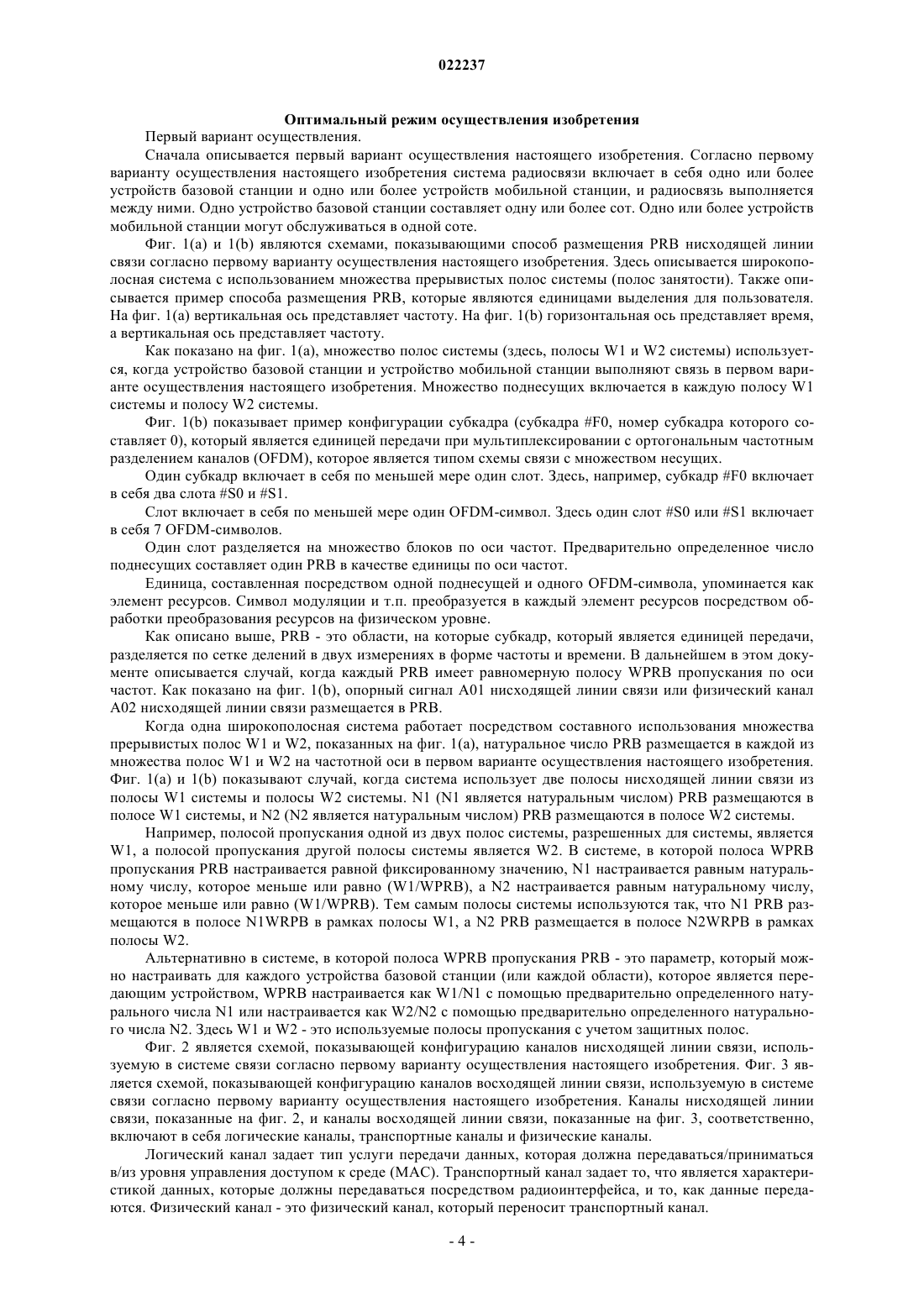

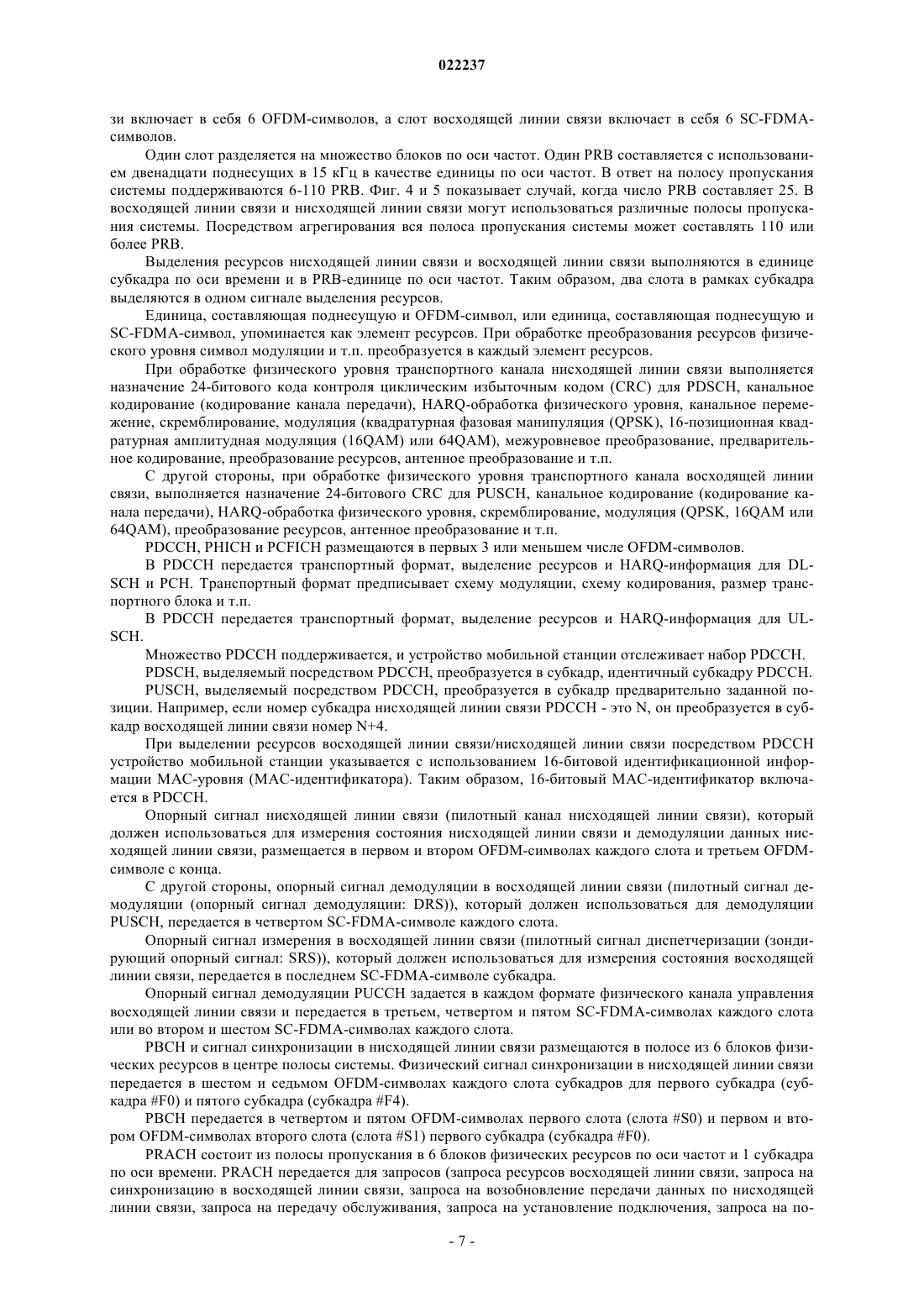

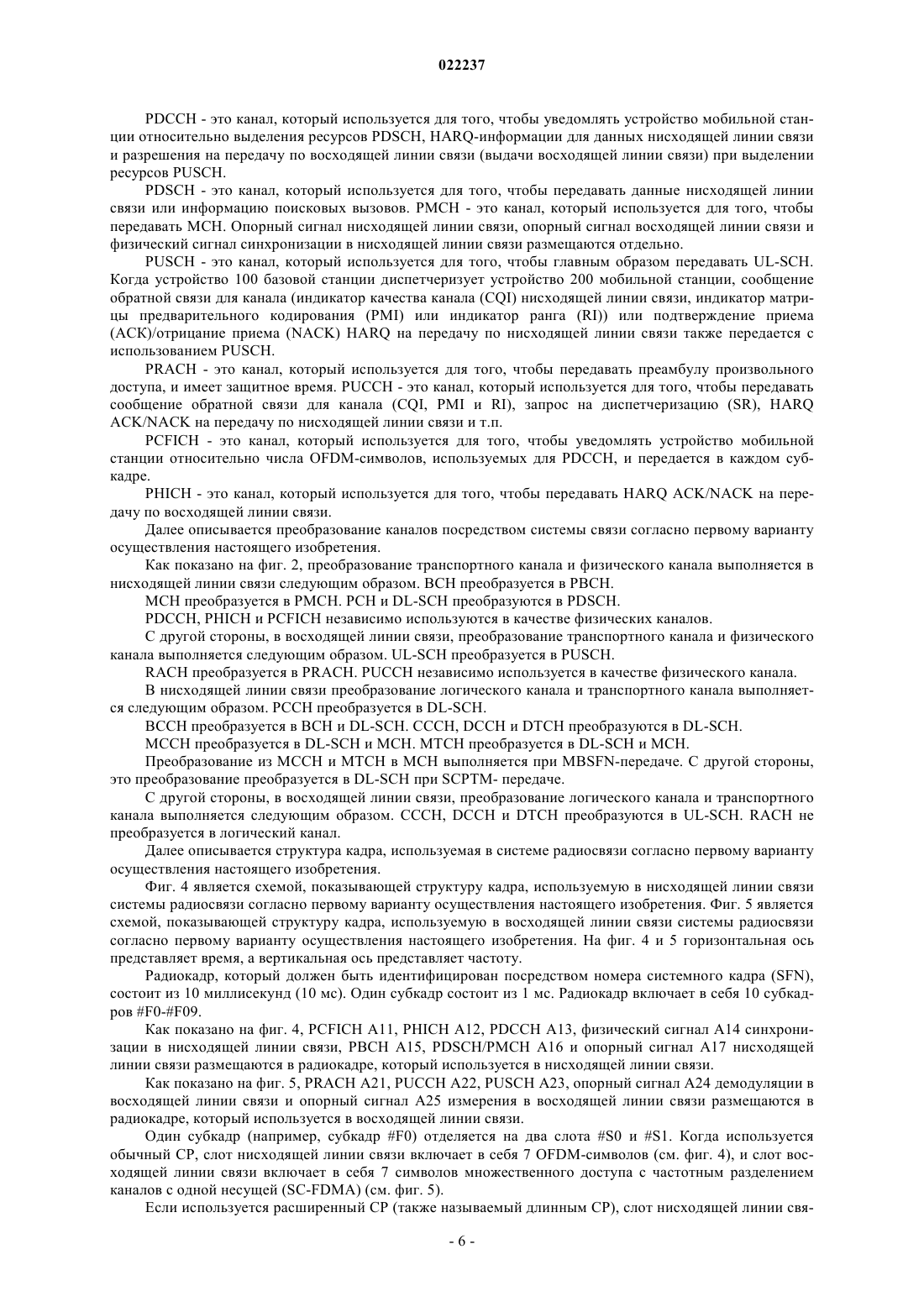

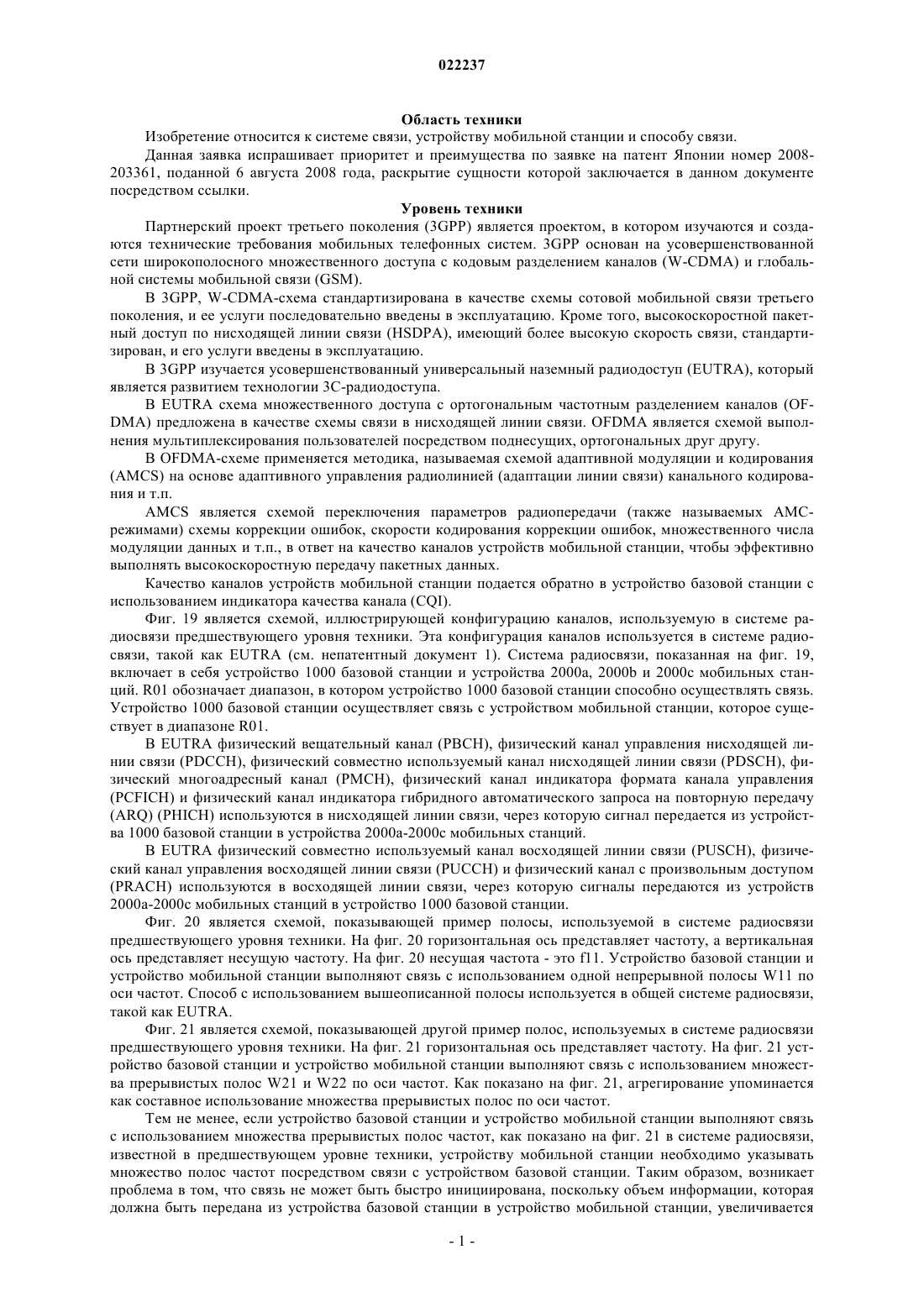

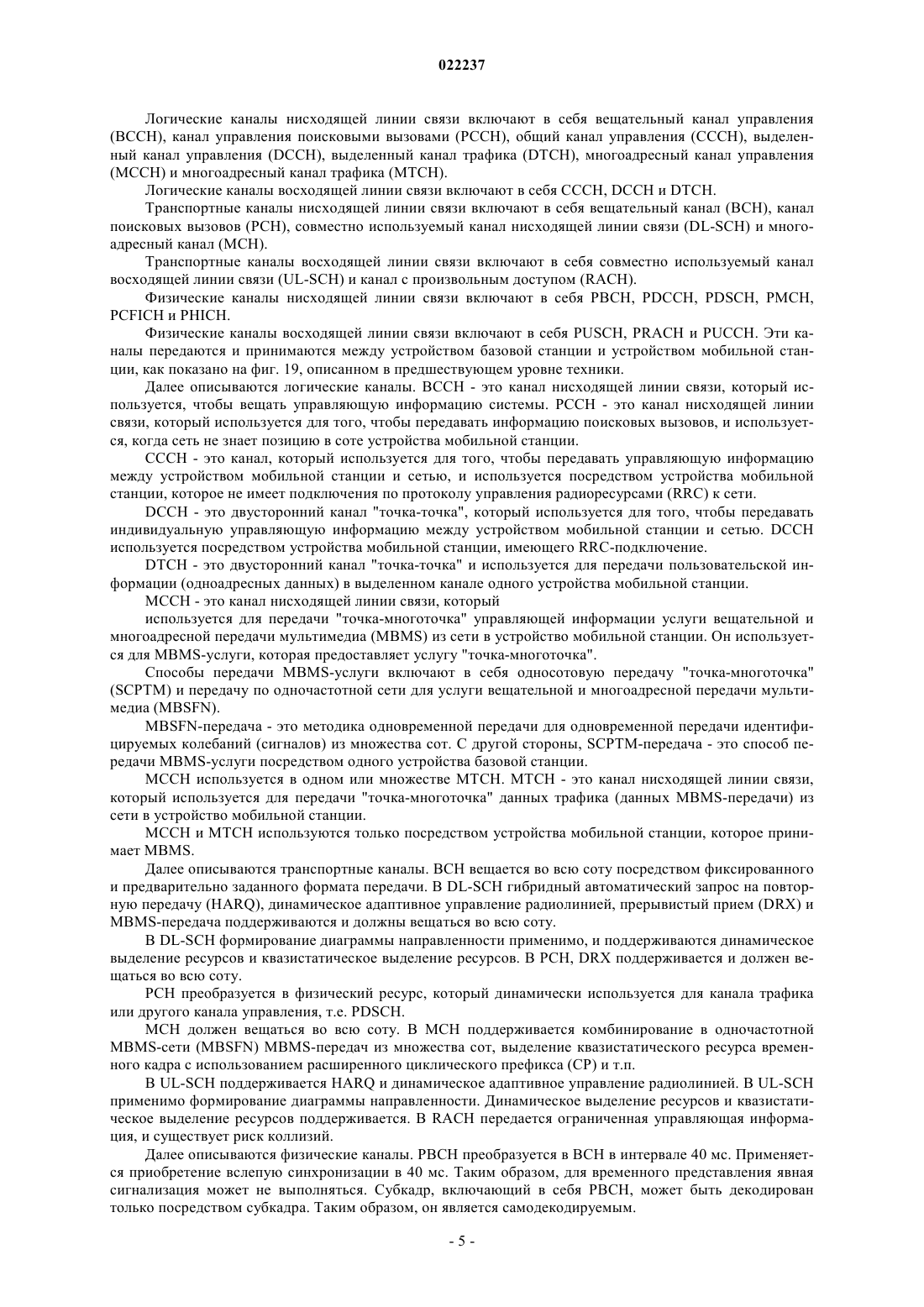

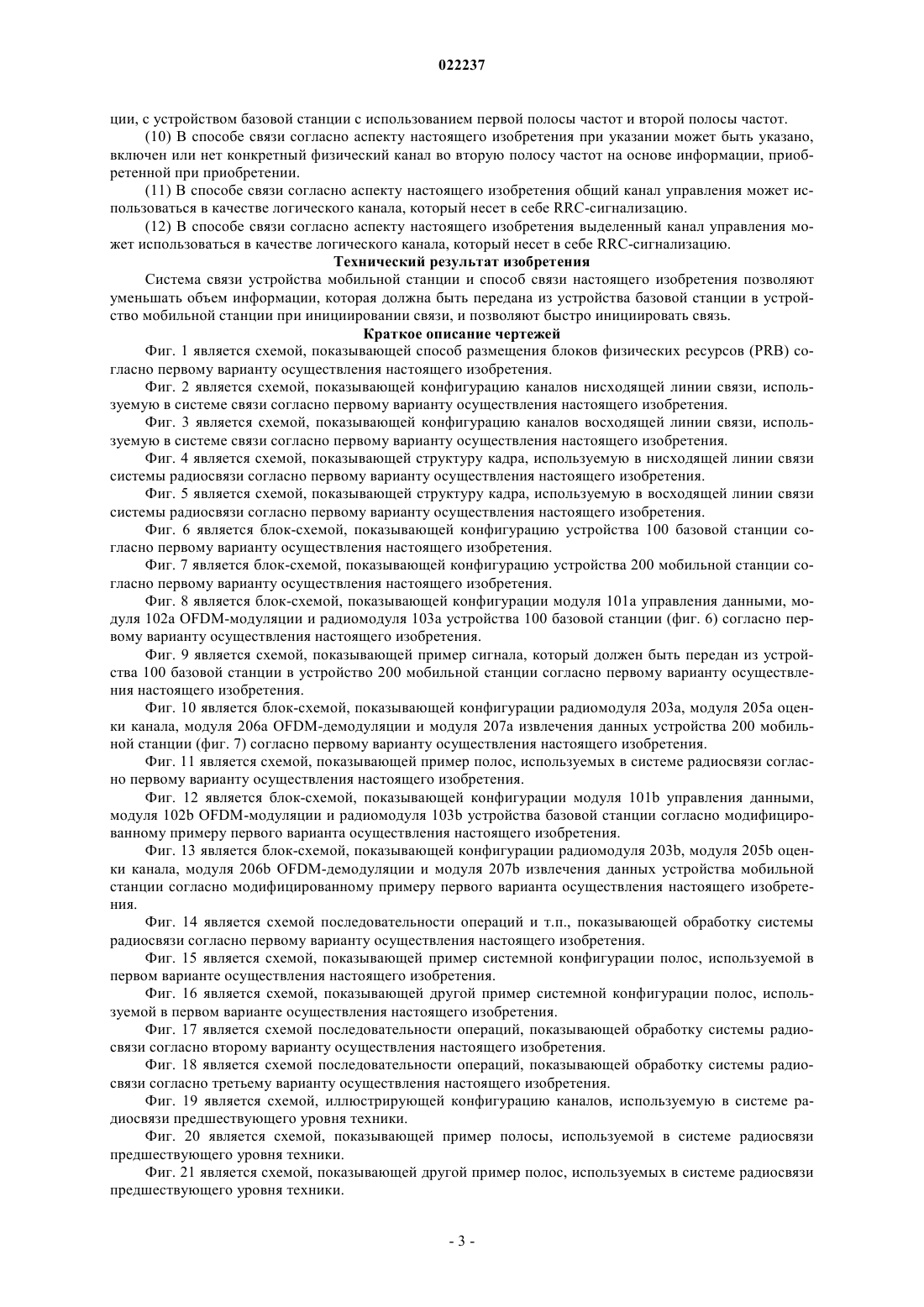

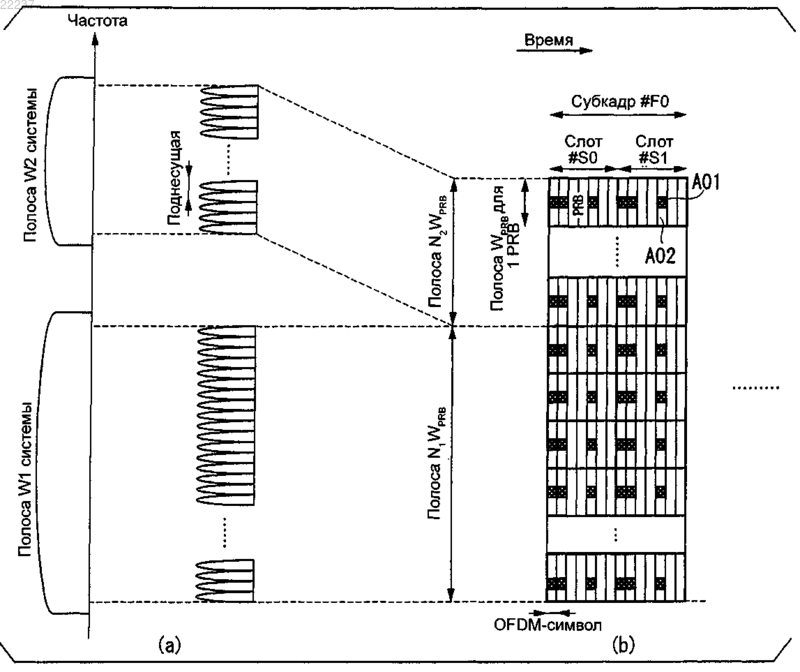

СИСТЕМА СВЯЗИ, УСТРОЙСТВО МОБИЛЬНОЙ СТАНЦИИ И СПОСОБ СВЯЗИ Предоставлено устройство мобильной станции, которое осуществляет связь с устройством базовой станции и включает в себя модуль приобретения информации, который приобретает информацию для идентификации по меньшей мере одной второй полосы частот, отличной от первой полосы частот, передаваемой посредством использования RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в первой полосе частот; модуль идентификации полос частот, который идентифицирует вторую полосу частот согласно информации, приобретенной посредством модуля приобретения информации; и модуль связи,который осуществляет связь с устройством базовой станции посредством использования первой или второй полосы частот.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Изобретение относится к системе связи, устройству мобильной станции и способу связи. Данная заявка испрашивает приоритет и преимущества по заявке на патент Японии номер 2008203361, поданной 6 августа 2008 года, раскрытие сущности которой заключается в данном документе посредством ссылки. Уровень техники Партнерский проект третьего поколения (3GPP) является проектом, в котором изучаются и создаются технические требования мобильных телефонных систем. 3GPP основан на усовершенствованной сети широкополосного множественного доступа с кодовым разделением каналов (W-CDMA) и глобальной системы мобильной связи (GSM). В 3GPP, W-CDMA-схема стандартизирована в качестве схемы сотовой мобильной связи третьего поколения, и ее услуги последовательно введены в эксплуатацию. Кроме того, высокоскоростной пакетный доступ по нисходящей линии связи (HSDPA), имеющий более высокую скорость связи, стандартизирован, и его услуги введены в эксплуатацию. В 3GPP изучается усовершенствованный универсальный наземный радиодоступ (EUTRA), который является развитием технологии 3 С-радиодоступа. В EUTRA схема множественного доступа с ортогональным частотным разделением каналов (OFDMA) предложена в качестве схемы связи в нисходящей линии связи. OFDMA является схемой выполнения мультиплексирования пользователей посредством поднесущих, ортогональных друг другу. В OFDMA-схеме применяется методика, называемая схемой адаптивной модуляции и кодирования(AMCS) на основе адаптивного управления радиолинией (адаптации линии связи) канального кодирования и т.п.AMCS является схемой переключения параметров радиопередачи (также называемых АМСрежимами) схемы коррекции ошибок, скорости кодирования коррекции ошибок, множественного числа модуляции данных и т.п., в ответ на качество каналов устройств мобильной станции, чтобы эффективно выполнять высокоскоростную передачу пакетных данных. Качество каналов устройств мобильной станции подается обратно в устройство базовой станции с использованием индикатора качества канала (CQI). Фиг. 19 является схемой, иллюстрирующей конфигурацию каналов, используемую в системе радиосвязи предшествующего уровня техники. Эта конфигурация каналов используется в системе радиосвязи, такой как EUTRA (см. непатентный документ 1). Система радиосвязи, показанная на фиг. 19,включает в себя устройство 1000 базовой станции и устройства 2000 а, 2000b и 2000 с мобильных станций. R01 обозначает диапазон, в котором устройство 1000 базовой станции способно осуществлять связь. Устройство 1000 базовой станции осуществляет связь с устройством мобильной станции, которое существует в диапазоне R01. В EUTRA физический вещательный канал (РВСН), физический канал управления нисходящей линии связи (PDCCH), физический совместно используемый канал нисходящей линии связи (PDSCH), физический многоадресный канал (РМСН), физический канал индикатора формата канала управления(PCFICH) и физический канал индикатора гибридного автоматического запроса на повторную передачу(ARQ) (PHICH) используются в нисходящей линии связи, через которую сигнал передается из устройства 1000 базовой станции в устройства 2000 а-2000 с мобильных станций. В EUTRA физический совместно используемый канал восходящей линии связи (PUSCH), физический канал управления восходящей линии связи (PUCCH) и физический канал с произвольным доступом(PRACH) используются в восходящей линии связи, через которую сигналы передаются из устройств 2000 а-2000 с мобильных станций в устройство 1000 базовой станции. Фиг. 20 является схемой, показывающей пример полосы, используемой в системе радиосвязи предшествующего уровня техники. На фиг. 20 горизонтальная ось представляет частоту, а вертикальная ось представляет несущую частоту. На фиг. 20 несущая частота - это f11. Устройство базовой станции и устройство мобильной станции выполняют связь с использованием одной непрерывной полосы W11 по оси частот. Способ с использованием вышеописанной полосы используется в общей системе радиосвязи,такой как EUTRA. Фиг. 21 является схемой, показывающей другой пример полос, используемых в системе радиосвязи предшествующего уровня техники. На фиг. 21 горизонтальная ось представляет частоту. На фиг. 21 устройство базовой станции и устройство мобильной станции выполняют связь с использованием множества прерывистых полос W21 и W22 по оси частот. Как показано на фиг. 21, агрегирование упоминается как составное использование множества прерывистых полос по оси частот. Тем не менее, если устройство базовой станции и устройство мобильной станции выполняют связь с использованием множества прерывистых полос частот, как показано на фиг. 21 в системе радиосвязи,известной в предшествующем уровне техники, устройству мобильной станции необходимо указывать множество полос частот посредством связи с устройством базовой станции. Таким образом, возникает проблема в том, что связь не может быть быстро инициирована, поскольку объем информации, которая должна быть передана из устройства базовой станции в устройство мобильной станции, увеличиваетсяUniversal Terrestrial Radio Access Network (E-UTRAN); Overall description; Stage 2 (Release 8) Сущность изобретения Проблема, разрешаемая изобретением. Настоящее изобретение осуществлено с учетом вышеописанных обстоятельств и цель изобретения заключается в том, чтобы предоставить систему связи, устройство мобильной станции и способ связи,которые позволяют уменьшить объем информации, которая должна быть передана из устройства базовой станции в устройство мобильной станции при инициировании связи, и которые позволяют быстро инициировать связь. Средство решения проблемы(1) Настоящее изобретение осуществлено, чтобы разрешать вышеописанные проблемы. Согласно аспекту настоящего изобретения предоставлена система связи, включающая в себя устройство базовой станции и устройство мобильной станции, при этом устройство базовой станции включает в себя: модуль передачи сигналов, который передает сигнал, включающий в себя информацию, которая указывает по меньшей мере одну вторую полосу частот, отличную от первой полосы частот, в устройство мобильной станции с использованием RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первой полосы частот, а устройство мобильной станции включает в себя: модуль приобретения информации, который приобретает информацию, которая указывает по меньшей мере одну вторую полосу частот, отличную от первой полосы частот, которая должна передаваться с использованием RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первой полосы частот; модуль указания полос частот, который указывает вторую полосу частот на основе информации, приобретенной посредством модуля приобретения информации; и модуль связи, который осуществляет связь с устройством базовой станции с использованием первой полосы частот и второй полосы частот.(2) В системе связи согласно аспекту настоящего изобретения модуль указания полос частот может указывать, включен или нет конкретный физический канал во вторую полосу частот, на основе информации, приобретенной посредством модуля приобретения информации.(3) В системе связи согласно аспекту настоящего изобретения общий канал управления может использоваться в качестве логического канала, который несет в себе RRC-сигнализацию.(4) В системе связи согласно аспекту настоящего изобретения выделенный канал управления может использоваться в качестве логического канала, который несет в себе RRC-сигнализацию.(5) Согласно другому аспекту настоящего изобретения предоставлено устройство мобильной станции, которое осуществляет связь с устройством базовой станции, устройство мобильной станции включает в себя модуль приобретения информации, который приобретает информацию, которая указывает по меньшей мере одну вторую полосу частот, отличную от первой полосы частот, передаваемой с использованием RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первой полосы частот; модуль указания полос частот, который указывает вторую полосу частот на основе информации, приобретенной посредством модуля приобретения информации; и модуль связи,который осуществляет связь с устройством базовой станции с использованием первой полосы частот и второй полосы частот.(6) В устройстве мобильной станции согласно аспекту настоящего изобретения модуль указания полос частот может указывать, включать или нет конкретный физический канал в рамки второй полосы частот, на основе информации, приобретенной посредством модуля приобретения информации.(7) В устройстве мобильной станции согласно аспекту настоящего изобретения, общий канал управления может использоваться в качестве логического канала, который несет в себе RRCсигнализацию.(8) В устройстве мобильной станции согласно аспекту настоящего изобретения, выделенный канал управления может использоваться в качестве логического канала, который несет в себе RRCсигнализацию.(9) Согласно еще одному другому аспекту настоящего изобретения предоставлен способ связи с использованием устройства базовой станции и устройства мобильной станции, способ связи включает в себя передачу, посредством устройства базовой станции, сигнала, включающего в себя информацию,которая указывает по меньшей мере одну вторую полосу частот, отличную от первой полосы частот, в устройство мобильной станции с использованием RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первой полосы частот, приобретение, посредством устройства мобильной станции, информации, которая указывает по меньшей мере одну вторую полосу частот, отличную от первой полосы частот, которая должна передаваться с использованием RRCсигнализации через физический совместно используемый канал нисходящей линии связи в рамках первой полосы частот; указание, посредством устройства мобильной станции, второй полосы частот на основе информации, приобретенной при приобретении; и связь, посредством устройства мобильной стан-2 022237 ции, с устройством базовой станции с использованием первой полосы частот и второй полосы частот.(10) В способе связи согласно аспекту настоящего изобретения при указании может быть указано,включен или нет конкретный физический канал во вторую полосу частот на основе информации, приобретенной при приобретении.(11) В способе связи согласно аспекту настоящего изобретения общий канал управления может использоваться в качестве логического канала, который несет в себе RRC-сигнализацию.(12) В способе связи согласно аспекту настоящего изобретения выделенный канал управления может использоваться в качестве логического канала, который несет в себе RRC-сигнализацию. Технический результат изобретения Система связи устройства мобильной станции и способ связи настоящего изобретения позволяют уменьшать объем информации, которая должна быть передана из устройства базовой станции в устройство мобильной станции при инициировании связи, и позволяют быстро инициировать связь. Краткое описание чертежей Фиг. 1 является схемой, показывающей способ размещения блоков физических ресурсов (PRB) согласно первому варианту осуществления настоящего изобретения. Фиг. 2 является схемой, показывающей конфигурацию каналов нисходящей линии связи, используемую в системе связи согласно первому варианту осуществления настоящего изобретения. Фиг. 3 является схемой, показывающей конфигурацию каналов восходящей линии связи, используемую в системе связи согласно первому варианту осуществления настоящего изобретения. Фиг. 4 является схемой, показывающей структуру кадра, используемую в нисходящей линии связи системы радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 5 является схемой, показывающей структуру кадра, используемую в восходящей линии связи системы радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 6 является блок-схемой, показывающей конфигурацию устройства 100 базовой станции согласно первому варианту осуществления настоящего изобретения. Фиг. 7 является блок-схемой, показывающей конфигурацию устройства 200 мобильной станции согласно первому варианту осуществления настоящего изобретения. Фиг. 8 является блок-схемой, показывающей конфигурации модуля 101 а управления данными, модуля 102 а OFDM-модуляции и радиомодуля 103 а устройства 100 базовой станции (фиг. 6) согласно первому варианту осуществления настоящего изобретения. Фиг. 9 является схемой, показывающей пример сигнала, который должен быть передан из устройства 100 базовой станции в устройство 200 мобильной станции согласно первому варианту осуществления настоящего изобретения. Фиг. 10 является блок-схемой, показывающей конфигурации радиомодуля 203 а, модуля 205 а оценки канала, модуля 206 а OFDM-демодуляции и модуля 207 а извлечения данных устройства 200 мобильной станции (фиг. 7) согласно первому варианту осуществления настоящего изобретения. Фиг. 11 является схемой, показывающей пример полос, используемых в системе радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 12 является блок-схемой, показывающей конфигурации модуля 101b управления данными,модуля 102b OFDM-модуляции и радиомодуля 103b устройства базовой станции согласно модифицированному примеру первого варианта осуществления настоящего изобретения. Фиг. 13 является блок-схемой, показывающей конфигурации радиомодуля 203b, модуля 205b оценки канала, модуля 206b OFDM-демодуляции и модуля 207b извлечения данных устройства мобильной станции согласно модифицированному примеру первого варианта осуществления настоящего изобретения. Фиг. 14 является схемой последовательности операций и т.п., показывающей обработку системы радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 15 является схемой, показывающей пример системной конфигурации полос, используемой в первом варианте осуществления настоящего изобретения. Фиг. 16 является схемой, показывающей другой пример системной конфигурации полос, используемой в первом варианте осуществления настоящего изобретения. Фиг. 17 является схемой последовательности операций, показывающей обработку системы радиосвязи согласно второму варианту осуществления настоящего изобретения. Фиг. 18 является схемой последовательности операций, показывающей обработку системы радиосвязи согласно третьему варианту осуществления настоящего изобретения. Фиг. 19 является схемой, иллюстрирующей конфигурацию каналов, используемую в системе радиосвязи предшествующего уровня техники. Фиг. 20 является схемой, показывающей пример полосы, используемой в системе радиосвязи предшествующего уровня техники. Фиг. 21 является схемой, показывающей другой пример полос, используемых в системе радиосвязи предшествующего уровня техники. Оптимальный режим осуществления изобретения Первый вариант осуществления. Сначала описывается первый вариант осуществления настоящего изобретения. Согласно первому варианту осуществления настоящего изобретения система радиосвязи включает в себя одно или более устройств базовой станции и одно или более устройств мобильной станции, и радиосвязь выполняется между ними. Одно устройство базовой станции составляет одну или более сот. Одно или более устройств мобильной станции могут обслуживаться в одной соте. Фиг. 1(а) и 1(b) являются схемами, показывающими способ размещения PRB нисходящей линии связи согласно первому варианту осуществления настоящего изобретения. Здесь описывается широкополосная система с использованием множества прерывистых полос системы (полос занятости). Также описывается пример способа размещения PRB, которые являются единицами выделения для пользователя. На фиг. 1(а) вертикальная ось представляет частоту. На фиг. 1(b) горизонтальная ось представляет время,а вертикальная ось представляет частоту. Как показано на фиг. 1(а), множество полос системы (здесь, полосы W1 и W2 системы) используется, когда устройство базовой станции и устройство мобильной станции выполняют связь в первом варианте осуществления настоящего изобретения. Множество поднесущих включается в каждую полосу W1 системы и полосу W2 системы. Фиг. 1(b) показывает пример конфигурации субкадра (субкадра F0, номер субкадра которого составляет 0), который является единицей передачи при мультиплексировании с ортогональным частотным разделением каналов (OFDM), которое является типом схемы связи с множеством несущих. Один субкадр включает в себя по меньшей мере один слот. Здесь, например, субкадр F0 включает в себя два слота S0 и S1. Слот включает в себя по меньшей мере один OFDM-символ. Здесь один слот S0 или S1 включает в себя 7 OFDM-символов. Один слот разделяется на множество блоков по оси частот. Предварительно определенное число поднесущих составляет один PRB в качестве единицы по оси частот. Единица, составленная посредством одной поднесущей и одного OFDM-символа, упоминается как элемент ресурсов. Символ модуляции и т.п. преобразуется в каждый элемент ресурсов посредством обработки преобразования ресурсов на физическом уровне. Как описано выше, PRB - это области, на которые субкадр, который является единицей передачи,разделяется по сетке делений в двух измерениях в форме частоты и времени. В дальнейшем в этом документе описывается случай, когда каждый PRB имеет равномерную полосу WPRB пропускания по оси частот. Как показано на фиг. 1(b), опорный сигнал А 01 нисходящей линии связи или физический канал А 02 нисходящей линии связи размещается в PRB. Когда одна широкополосная система работает посредством составного использования множества прерывистых полос W1 и W2, показанных на фиг. 1(а), натуральное число PRB размещается в каждой из множества полос W1 и W2 на частотной оси в первом варианте осуществления настоящего изобретения. Фиг. 1(а) и 1(b) показывают случай, когда система использует две полосы нисходящей линии связи из полосы W1 системы и полосы W2 системы. N1 (N1 является натуральным числом) PRB размещаются в полосе W1 системы, и N2 (N2 является натуральным числом) PRB размещаются в полосе W2 системы. Например, полосой пропускания одной из двух полос системы, разрешенных для системы, являетсяW1, а полосой пропускания другой полосы системы является W2. В системе, в которой полоса WPRB пропускания PRB настраивается равной фиксированному значению, N1 настраивается равным натуральному числу, которое меньше или равно (W1/WPRB), а N2 настраивается равным натуральному числу,которое меньше или равно (W1/WPRB). Тем самым полосы системы используются так, что N1 PRB размещаются в полосе N1WRPB в рамках полосы W1, a N2 PRB размещается в полосе N2WRPB в рамках полосы W2. Альтернативно в системе, в которой полоса WPRB пропускания PRB - это параметр, который можно настраивать для каждого устройства базовой станции (или каждой области), которое является передающим устройством, WPRB настраивается как W1/N1 с помощью предварительно определенного натурального числа N1 или настраивается как W2/N2 с помощью предварительно определенного натурального числа N2. Здесь W1 и W2 - это используемые полосы пропускания с учетом защитных полос. Фиг. 2 является схемой, показывающей конфигурацию каналов нисходящей линии связи, используемую в системе связи согласно первому варианту осуществления настоящего изобретения. Фиг. 3 является схемой, показывающей конфигурацию каналов восходящей линии связи, используемую в системе связи согласно первому варианту осуществления настоящего изобретения. Каналы нисходящей линии связи, показанные на фиг. 2, и каналы восходящей линии связи, показанные на фиг. 3, соответственно,включают в себя логические каналы, транспортные каналы и физические каналы. Логический канал задает тип услуги передачи данных, которая должна передаваться/приниматься в/из уровня управления доступом к среде (MAC). Транспортный канал задает то, что является характеристикой данных, которые должны передаваться посредством радиоинтерфейса, и то, как данные передаются. Физический канал - это физический канал, который переносит транспортный канал. Логические каналы нисходящей линии связи включают в себя вещательный канал управления(ВССН), канал управления поисковыми вызовами (РССН), общий канал управления (СССН), выделенный канал управления (DCCH), выделенный канал трафика (DTCH), многоадресный канал управления(МССН) и многоадресный канал трафика (МТСН). Логические каналы восходящей линии связи включают в себя СССН, DCCH и DTCH. Транспортные каналы нисходящей линии связи включают в себя вещательный канал (ВСН), канал поисковых вызовов (РСН), совместно используемый канал нисходящей линии связи (DL-SCH) и многоадресный канал (МСН). Транспортные каналы восходящей линии связи включают в себя совместно используемый канал восходящей линии связи (UL-SCH) и канал с произвольным доступом (RACH). Физические каналы нисходящей линии связи включают в себя РВСН, PDCCH, PDSCH, PMCH,PCFICH и PHICH. Физические каналы восходящей линии связи включают в себя PUSCH, PRACH и PUCCH. Эти каналы передаются и принимаются между устройством базовой станции и устройством мобильной станции, как показано на фиг. 19, описанном в предшествующем уровне техники. Далее описываются логические каналы. ВССН - это канал нисходящей линии связи, который используется, чтобы вещать управляющую информацию системы. РССН - это канал нисходящей линии связи, который используется для того, чтобы передавать информацию поисковых вызовов, и используется, когда сеть не знает позицию в соте устройства мобильной станции. СССН - это канал, который используется для того, чтобы передавать управляющую информацию между устройством мобильной станции и сетью, и используется посредством устройства мобильной станции, которое не имеет подключения по протоколу управления радиоресурсами (RRC) к сети.DCCH - это двусторонний канал "точка-точка", который используется для того, чтобы передавать индивидуальную управляющую информацию между устройством мобильной станции и сетью. DCCH используется посредством устройства мобильной станции, имеющего RRC-подключение.DTCH - это двусторонний канал "точка-точка" и используется для передачи пользовательской информации (одноадресных данных) в выделенном канале одного устройства мобильной станции. МССН - это канал нисходящей линии связи, который используется для передачи "точка-многоточка" управляющей информации услуги вещательной и многоадресной передачи мультимедиа (MBMS) из сети в устройство мобильной станции. Он используется для MBMS-услуги, которая предоставляет услугу "точка-многоточка". Способы передачи MBMS-услуги включают в себя односотовую передачу "точка-многоточка"(SCPTM) и передачу по одночастотной сети для услуги вещательной и многоадресной передачи мультимедиа (MBSFN).MBSFN-передача - это методика одновременной передачи для одновременной передачи идентифицируемых колебаний (сигналов) из множества сот. С другой стороны, SCPTM-передача - это способ передачи MBMS-услуги посредством одного устройства базовой станции. МССН используется в одном или множестве МТСН. МТСН - это канал нисходящей линии связи,который используется для передачи "точка-многоточка" данных трафика (данных MBMS-передачи) из сети в устройство мобильной станции. МССН и МТСН используются только посредством устройства мобильной станции, которое принимает MBMS. Далее описываются транспортные каналы. ВСН вещается во всю соту посредством фиксированного и предварительно заданного формата передачи. В DL-SCH гибридный автоматический запрос на повторную передачу (HARQ), динамическое адаптивное управление радиолинией, прерывистый прием (DRX) иMBMS-передача поддерживаются и должны вещаться во всю соту. В DL-SCH формирование диаграммы направленности применимо, и поддерживаются динамическое выделение ресурсов и квазистатическое выделение ресурсов. В РСН, DRX поддерживается и должен вещаться во всю соту. РСН преобразуется в физический ресурс, который динамически используется для канала трафика или другого канала управления, т.е. PDSCH. МСН должен вещаться во всю соту. В МСН поддерживается комбинирование в одночастотнойMBMS-сети (MBSFN) MBMS-передач из множества сот, выделение квазистатического ресурса временного кадра с использованием расширенного циклического префикса (СР) и т.п. В UL-SCH поддерживается HARQ и динамическое адаптивное управление радиолинией. В UL-SCH применимо формирование диаграммы направленности. Динамическое выделение ресурсов и квазистатическое выделение ресурсов поддерживается. В RACH передается ограниченная управляющая информация, и существует риск коллизий. Далее описываются физические каналы. РВСН преобразуется в ВСН в интервале 40 мс. Применяется приобретение вслепую синхронизации в 40 мс. Таким образом, для временного представления явная сигнализация может не выполняться. Субкадр, включающий в себя РВСН, может быть декодирован только посредством субкадра. Таким образом, он является самодекодируемым.PDCCH - это канал, который используется для того, чтобы уведомлять устройство мобильной станции относительно выделения ресурсов PDSCH, HARQ-информации для данных нисходящей линии связи и разрешения на передачу по восходящей линии связи (выдачи восходящей линии связи) при выделении ресурсов PUSCH.PDSCH - это канал, который используется для того, чтобы передавать данные нисходящей линии связи или информацию поисковых вызовов. РМСН - это канал, который используется для того, чтобы передавать МСН. Опорный сигнал нисходящей линии связи, опорный сигнал восходящей линии связи и физический сигнал синхронизации в нисходящей линии связи размещаются отдельно.PUSCH - это канал, который используется для того, чтобы главным образом передавать UL-SCH. Когда устройство 100 базовой станции диспетчеризует устройство 200 мобильной станции, сообщение обратной связи для канала (индикатор качества канала (CQI) нисходящей линии связи, индикатор матрицы предварительного кодирования (PMI) или индикатор ранга (RI или подтверждение приема(АСК)/отрицание приема (NACK) HARQ на передачу по нисходящей линии связи также передается с использованием PUSCH.PRACH - это канал, который используется для того, чтобы передавать преамбулу произвольного доступа, и имеет защитное время. PUCCH - это канал, который используется для того, чтобы передавать сообщение обратной связи для канала (CQI, PMI и RI), запрос на диспетчеризацию (SR), HARQACK/NACK на передачу по нисходящей линии связи и т.п.PCFICH - это канал, который используется для того, чтобы уведомлять устройство мобильной станции относительно числа OFDM-символов, используемых для PDCCH, и передается в каждом субкадре.PHICH - это канал, который используется для того, чтобы передавать HARQ ACK/NACK на передачу по восходящей линии связи. Далее описывается преобразование каналов посредством системы связи согласно первому варианту осуществления настоящего изобретения. Как показано на фиг. 2, преобразование транспортного канала и физического канала выполняется в нисходящей линии связи следующим образом. ВСН преобразуется в РВСН. МСН преобразуется в РМСН. РСН и DL-SCH преобразуются в PDSCH.PDCCH, PHICH и PCFICH независимо используются в качестве физических каналов. С другой стороны, в восходящей линии связи, преобразование транспортного канала и физического канала выполняется следующим образом. UL-SCH преобразуется в PUSCH.RACH преобразуется в PRACH. PUCCH независимо используется в качестве физического канала. В нисходящей линии связи преобразование логического канала и транспортного канала выполняется следующим образом. РССН преобразуется в DL-SCH. ВССН преобразуется в ВСН и DL-SCH. CCCH, DCCH и DTCH преобразуются в DL-SCH. МССН преобразуется в DL-SCH и МСН. МТСН преобразуется в DL-SCH и МСН. Преобразование из МССН и МТСН в МСН выполняется при MBSFN-передаче. С другой стороны,это преобразование преобразуется в DL-SCH при SCPTM- передаче. С другой стороны, в восходящей линии связи, преобразование логического канала и транспортного канала выполняется следующим образом. СССН, DCCH и DTCH преобразуются в UL-SCH. RACH не преобразуется в логический канал. Далее описывается структура кадра, используемая в системе радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 4 является схемой, показывающей структуру кадра, используемую в нисходящей линии связи системы радиосвязи согласно первому варианту осуществления настоящего изобретения. Фиг. 5 является схемой, показывающей структуру кадра, используемую в восходящей линии связи системы радиосвязи согласно первому варианту осуществления настоящего изобретения. На фиг. 4 и 5 горизонтальная ось представляет время, а вертикальная ось представляет частоту. Радиокадр, который должен быть идентифицирован посредством номера системного кадра (SFN),состоит из 10 миллисекунд (10 мс). Один субкадр состоит из 1 мс. Радиокадр включает в себя 10 субкадров F0-F09. Как показано на фиг. 4, PCFICH A11, PHICH A12, PDCCH A13, физический сигнал А 14 синхронизации в нисходящей линии связи, РВСН А 15, PDSCH/PMCH A16 и опорный сигнал А 17 нисходящей линии связи размещаются в радиокадре, который используется в нисходящей линии связи. Как показано на фиг. 5, PRACH A21, PUCCH A22, PUSCH A23, опорный сигнал А 24 демодуляции в восходящей линии связи и опорный сигнал А 25 измерения в восходящей линии связи размещаются в радиокадре, который используется в восходящей линии связи. Один субкадр (например, субкадр F0) отделяется на два слота S0 и S1. Когда используется обычный СР, слот нисходящей линии связи включает в себя 7 OFDM-символов (см. фиг. 4), и слот восходящей линии связи включает в себя 7 символов множественного доступа с частотным разделением каналов с одной несущей (SC-FDMA) (см. фиг. 5). Если используется расширенный СР (также называемый длинным СР), слот нисходящей линии свя-6 022237 зи включает в себя 6 OFDM-символов, а слот восходящей линии связи включает в себя 6 SC-FDMAсимволов. Один слот разделяется на множество блоков по оси частот. Один PRB составляется с использованием двенадцати поднесущих в 15 кГц в качестве единицы по оси частот. В ответ на полосу пропускания системы поддерживаются 6-110 PRB. Фиг. 4 и 5 показывает случай, когда число PRB составляет 25. В восходящей линии связи и нисходящей линии связи могут использоваться различные полосы пропускания системы. Посредством агрегирования вся полоса пропускания системы может составлять 110 или более PRB. Выделения ресурсов нисходящей линии связи и восходящей линии связи выполняются в единице субкадра по оси времени и в PRB-единице по оси частот. Таким образом, два слота в рамках субкадра выделяются в одном сигнале выделения ресурсов. Единица, составляющая поднесущую и OFDM-символ, или единица, составляющая поднесущую иSC-FDMA-символ, упоминается как элемент ресурсов. При обработке преобразования ресурсов физического уровня символ модуляции и т.п. преобразуется в каждый элемент ресурсов. При обработке физического уровня транспортного канала нисходящей линии связи выполняется назначение 24-битового кода контроля циклическим избыточным кодом (CRC) для PDSCH, канальное кодирование (кодирование канала передачи), HARQ-обработка физического уровня, канальное перемежение, скремблирование, модуляция (квадратурная фазовая манипуляция (QPSK), 16-позиционная квадратурная амплитудная модуляция (16QAM) или 64QAM), межуровневое преобразование, предварительное кодирование, преобразование ресурсов, антенное преобразование и т.п. С другой стороны, при обработке физического уровня транспортного канала восходящей линии связи, выполняется назначение 24-битового CRC для PUSCH, канальное кодирование (кодирование канала передачи), HARQ-обработка физического уровня, скремблирование, модуляция (QPSK, 16QAM или 64QAM), преобразование ресурсов, антенное преобразование и т.п.PDCCH, PHICH и PCFICH размещаются в первых 3 или меньшем числе OFDM-символов. В PDCCH передается транспортный формат, выделение ресурсов и HARQ-информация для DLSCH и РСН. Транспортный формат предписывает схему модуляции, схему кодирования, размер транспортного блока и т.п. В PDCCH передается транспортный формат, выделение ресурсов и HARQ-информация для ULSCH. Множество PDCCH поддерживается, и устройство мобильной станции отслеживает набор PDCCH.PUSCH, выделяемый посредством PDCCH, преобразуется в субкадр предварительно заданной позиции. Например, если номер субкадра нисходящей линии связи PDCCH - это N, он преобразуется в субкадр восходящей линии связи номер N+4. При выделении ресурсов восходящей линии связи/нисходящей линии связи посредством PDCCH устройство мобильной станции указывается с использованием 16-битовой идентификационной информации МАС-уровня (МАС-идентификатора). Таким образом, 16-битовый МАС-идентификатор включается в PDCCH. Опорный сигнал нисходящей линии связи (пилотный канал нисходящей линии связи), который должен использоваться для измерения состояния нисходящей линии связи и демодуляции данных нисходящей линии связи, размещается в первом и втором OFDM-символах каждого слота и третьем OFDMсимволе с конца. С другой стороны, опорный сигнал демодуляции в восходящей линии связи (пилотный сигнал демодуляции (опорный сигнал демодуляции: DRS, который должен использоваться для демодуляцииPUSCH, передается в четвертом SC-FDMA-символе каждого слота. Опорный сигнал измерения в восходящей линии связи (пилотный сигнал диспетчеризации (зондирующий опорный сигнал: SRS, который должен использоваться для измерения состояния восходящей линии связи, передается в последнем SC-FDMA-символе субкадра. Опорный сигнал демодуляции PUCCH задается в каждом формате физического канала управления восходящей линии связи и передается в третьем, четвертом и пятом SC-FDMA-символах каждого слота или во втором и шестом SC-FDMA-символах каждого слота. РВСН и сигнал синхронизации в нисходящей линии связи размещаются в полосе из 6 блоков физических ресурсов в центре полосы системы. Физический сигнал синхронизации в нисходящей линии связи передается в шестом и седьмом OFDM-символах каждого слота субкадров для первого субкадра (субкадра F0) и пятого субкадра (субкадра F4). РВСН передается в четвертом и пятом OFDM-символах первого слота (слота S0) и первом и втором OFDM-символах второго слота (слота S1) первого субкадра (субкадра F0).PRACH состоит из полосы пропускания в 6 блоков физических ресурсов по оси частот и 1 субкадра по оси времени. PRACH передается для запросов (запроса ресурсов восходящей линии связи, запроса на синхронизацию в восходящей линии связи, запроса на возобновление передачи данных по нисходящей линии связи, запроса на передачу обслуживания, запроса на установление подключения, запроса на по-7 022237 вторное подключение, запроса на MBMS-услугу и т.п.) по различным причинам из устройства мобильной станции в устройство базовой станции.PUCCH размещается в двух концах полосы системы и состоит из PRB-единицы. Перескок частот выполняется так, что два конца полосы системы попеременно используются между слотами. Фиг. 6 является блок-схемой, показывающей конфигурацию устройства 100 базовой станции согласно первому варианту осуществления настоящего изобретения. Устройство 100 базовой станции включает в себя модуль 101 а управления данными, модуль 102 а OFDM-модуляции, радиомодуль 103 а,модуль 104 диспетчеризации, модуль 105 оценки канала, модуль 106 демодуляции DFT-S-OFDM (OFDM с кодированием с расширением спектра согласно DFT), модуль 107 извлечения данных, верхний уровень 108 и антенный модуль А 1. Радиомодуль 103 а, модуль 104 диспетчеризации, модуль 105 оценки канала, модуль 106 DFT-SOFDM-демодуляции, модуль 107 извлечения данных, верхний уровень 108 и антенный модуль А 1 составляют приемный модуль. Модуль 101 а управления данными, модуль 102 а OFDM-модуляции, радиомодуль 103 а, модуль 104 диспетчеризации, верхний уровень 108 и антенный модуль А 1 составляют передающий модуль. Антенный модуль А 1, радиомодуль 103 а, модуль 105 оценки канала, модуль 106 DFT-S-OFDMдемодуляции и модуль 107 извлечения данных выполняют обработку физического уровня восходящей линии связи. Антенный модуль А 2, модуль 101 а управления данными, модуль 102 а OFDM-модуляции и радиомодуль 103 а выполняют обработку физического уровня нисходящей линии связи. Модуль 101 а управления данными приобретает транспортный канал из модуля 104 диспетчеризации. Модуль 101 а управления данными преобразует транспортный канал и сигнал, и канал, сформированный на физическом уровне на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации, в физический канал на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации. Данные, преобразованные так, как описано выше, выводятся в модуль 102 а OFDMмодуляции. Модуль 102 а OFDM-модуляции выполняет обработку OFDM-сигналов, такую как кодирование,модуляция данных, последовательно-параллельное преобразование входного сигнала, обработка обратного быстрого преобразования Фурье (IFFT), вставка СР, фильтрация и т.п. для данных, вводимых из модуля 101 а управления данными, на основе информации диспетчеризации (включающей в себя информацию выделения PRB нисходящей линии связи (включающую в себя, например, информацию позицииPRB, такую как частота и время), схему модуляции и схему кодирования (например, 16QAM-модуляция и скорость кодирования 2/3), соответствующую каждому PRB нисходящей линии связи и т.п.), вводимой из модуля 104 диспетчеризации, формирует OFDM-сигнал и выводит OFDM-сигнал в радиомодуль 103 а. Радиомодуль 103 а формирует радиосигнал посредством преобразования с повышением частоты данных модуляции, вводимых из модуля 102 а OFDM-модуляции, в радиочастоту и передает радиосигнал в устройство 200 мобильной станции (см. фиг. 7, который описан ниже) через антенный модуль А 1. Радиомодуль 103 а принимает радиосигнал восходящей линии связи из устройства 200 мобильной станции через антенный модуль А 1, преобразует с понижением частоты радиосигнал восходящей линии связи в сигнал основной полосы частот и выводит принимаемые данные в модуль 105 оценки канала и модуль 106 DFT-S-OFDM-демодуляции. Модуль 104 диспетчеризации выполняет обработку уровня MAC (управления доступом к среде). Модуль 104 диспетчеризации выполняет преобразование логического канала и транспортного канала,диспетчеризацию в нисходящей линии связи и восходящей линии связи (HARQ-обработку, выбор транспортного формата и т.п.) и т.п. Поскольку модуль 104 диспетчеризации интегрирует и управляет модулями обработки физических уровней, интерфейсы предоставляются между модулем 104 диспетчеризации и антенным модулем А 1, радиомодулем 103 а, модулем 105 оценки канала, модулем 106 DFT-SOFDM-демодуляции, модулем 101 а управления данными, модулем 102 а OFDM-модуляции и модулем 107 извлечения данных. Тем не менее, их иллюстрация опускается на фиг. 6. При диспетчеризации в нисходящей линии связи модуль 104 диспетчеризации формирует информацию диспетчеризации, которая должна использоваться при обработке выбора транспортного формата нисходящей линии связи (формата передачи) (схем выделения PRB и модуляции, схемы кодирования и т.п.) для модуляции данных, управления повторной передачей в HARQ и диспетчеризации в нисходящей линии связи, на основе информации обратной связи (сообщения обратной связи для канала нисходящей линии связи (качество канала (CQI), число потоков (RI), информация предварительного кодирования(PMI) и т.п., информация обратной связи по ACK/NACK для данных нисходящей линии связи и т.п.),принимаемой из устройства 200 мобильной станции, информации доступных PRB нисходящей линии связи каждого устройства мобильной станции, ситуации в буфере, информации диспетчеризации, вводимой из верхнего уровня 108, и т.п. Информация диспетчеризации, которая используется при диспетчеризации в нисходящей линии связи, выводится в модуль 101 а управления данными и модуль 107 извлечения данных. При диспетчеризации в восходящей линии связи модуль 104 диспетчеризации формирует информацию диспетчеризации, которая должна использоваться при обработке выбора транспортного формата восходящей линии связи (формата передачи) (схем выделения PRB и модуляции, схемы кодирования и т.п.) для модуляции данных и диспетчеризации в восходящей линии связи, на основе результата оценки состояния канала восходящей линии связи (состояния канала распространения радиосигнала), выводимого посредством модуля 105 оценки канала, запроса на выделение ресурсов из устройства 200 мобильной станции, информации доступных PRB каждого устройства 200 мобильной станции, информации диспетчеризации, вводимой из верхнего уровня 108, и т.п. Информация диспетчеризации, которая используется при диспетчеризации в восходящей линии связи, выводится в модуль 101 а управления данными и модуль 107 извлечения данных. Модуль 104 диспетчеризации преобразует логический канал нисходящей линии связи, вводимый из верхнего уровня 108, в транспортный канал и выводит результат преобразования в модуль 101 а управления данными. Кроме того, модуль 104 диспетчеризации обрабатывает управляющие данные и транспортный канал, приобретенный в восходящей линии связи, вводимые из модуля 107 извлечения данных,в случае необходимости, преобразует результат обработки в логический канал восходящей линии связи и выводит результат преобразования на верхний уровень 108. Модуль 105 оценки канала оценивает состояние канала восходящей линии связи из DRS в восходящей линии связи для демодуляции данных восходящей линии связи и выводит результат оценки в модуль 106 DFT-S-OFDM-демодуляции. Кроме того, чтобы выполнять диспетчеризацию в восходящей линии связи, состояние канала восходящей линии связи оценивается из SRS в восходящей линии связи, и результат оценки выводится в модуль 104 диспетчеризации. Схема связи в восходящей линии связи предположительно является схемой с одной несущей, такой как DFT-S-OFDM и т.п., но схема с множеством несущих, такая как OFDM-схема, может использоваться. На основе результата оценки состояния канала восходящей линии связи, вводимого из модуля 105 оценки канала, модуль 106 DFT-S-OFDM-демодуляции выполняет обработку демодуляции посредством выполнения обработки DFT-S-OFDM-сигналов, такой как дискретное преобразование Фурье (DFT), преобразование поднесущих, IFFT-преобразование, фильтрация и т.п. для данных модуляции, вводимых из радиомодуля 103 а, и выводит результат обработки в модуль 107 извлечения данных. На основе информации диспетчеризации из модуля 104 диспетчеризации, модуль 107 извлечения данных проверяет точность данных, вводимых из модуля 106 DFT-S-OFDM-демодуляции, и выводит результат проверки (сигнал АСК подтверждения приема/сигнал NACK отрицания приема) в модуль 104 диспетчеризации. Кроме того, на основе информации диспетчеризации, вводимой из модуля 104 диспетчеризации,модуль 107 извлечения данных отделяет транспортный канал и управляющие данные физического уровня от данных, вводимых из модуля 106 DFT-S-OFDM-демодуляции, и выводит транспортный канал и управляющие данные в модуль 104 диспетчеризации. Отделенные управляющие данные включают в себя информацию обратной связи (сообщение обратной связи для канала нисходящей линии связи (CQI, PMI и RI) и информацию обратной связи поACK/NACK для данных нисходящей линии связи), сообщаемую из устройства 200 мобильной станции, и т.п. Верхний уровень 108 выполняет обработку уровня протокола конвергенции пакетных данных(PDCP), уровня управления радиосвязью (RLC) и уровня управления радиоресурсами (RRC). Поскольку верхний уровень 108 интегрирует и управляет модулями обработки нижних уровней, интерфейсы предоставляются между верхним уровнем 108 и модулем 104 диспетчеризации, антенным модулем А 1, радиомодулем 103 а, модулем 105 оценки канала, модулем 106 DFT-S-OFDM-демодуляции, модулем 101 а управления данными, модулем 102 а OFDM-модуляции и модулем 107 извлечения данных. Тем не менее,их иллюстрация опускается на фиг. 6. Верхний уровень 108 имеет модуль 109 управления радиоресурсами. Модуль 109 управления радиоресурсами выполняет управление различными типами информации настройки, управление системной информацией, управление поисковыми вызовами, управление состоянием связи каждого устройства мобильной станции, управление мобильностью передачи обслуживания и т.п., управление ситуацией в буфере каждого устройства мобильной станции, управление установлением подключения одноадресных и многоадресных однонаправленных каналов, управление идентификатором мобильной станции (UEID) и т.п. Верхний уровень 108 передает/принимает информацию, направленную в другое устройство базовой станции, и информацию, направленную в верхний узел. Фиг. 7 является блок-схемой, показывающей конфигурацию устройства 200 мобильной станции согласно первому варианту осуществления настоящего изобретения. Устройство 200 мобильной станции включает в себя модуль 201 управления данными, модуль 202 DFT-S-OFDM-модуляции, радиомодуль 203 а, модуль 204 диспетчеризации, модуль 205 а оценки канала, модуль 206 а OFDM-демодуляции, модуль 207 а извлечения данных, верхний уровень 208 и антенный модуль А 2. Модуль 201 управления данными, модуль 202 DFT-S-OFDM-модуляции, радиомодуль 203 а, модуль 204 диспетчеризации, верхний уровень 208 и антенный модуль А 2 составляют передающий модуль. Радиомодуль 203 а, модуль 204 диспетчеризации, модуль 205 а оценки канала, модуль 206 а OFDMдемодуляции, модуль 207 а извлечения данных, верхний уровень 208 и антенный модуль А 2 составляют приемный модуль. Модуль 204 диспетчеризации составляет модуль выбора. Антенный модуль А 2, модуль 201 управления данными, модуль 202 DFT-S-OFDM-модуляции и радиомодуль 203 а выполняют обработку физического уровня восходящей линии связи. Антенный модуль А 2, радиомодуль 203 а, модуль 205 а оценки канала, модуль 206 а OFDM-демодуляции и модуль 207 а извлечения данных выполняют обработку физического уровня нисходящей линии связи. Модуль 201 управления данными приобретает транспортный канал из модуля 204 диспетчеризации. Модуль 201 управления данными преобразует транспортный канал и сигнал, и канал, сформированные на физическом уровне на основе информации диспетчеризации, вводимой из модуля 204 диспетчеризации, в физический канал. Данные, преобразованные так, как описано выше, выводятся в модуль 202DFT-S-OFDM-модуляции. Модуль 202 DFT-S-OFDM-модуляции выполняет обработку DFT-S-OFDM-сигналов, такую как модуляция данных, DFT-обработка, преобразование поднесущих, IFFT-обработка, вставка СР, фильтрация и т.п., формирует DFT-S-OFDM-сигнал и выводит DFT-S-OFDM-сигнал в радиомодуль 203 а. Схема связи в восходящей линии связи предположительно является схемой с одной несущей, такой как DFT-S-OFDM и т.п., но схема с множеством несущими, такая как OFDM-схема, может использоваться вместо нее. Радиомодуль 203 а формирует радиосигнал посредством преобразования с повышением частоты данных модуляции, вводимых из модуля 202 DFT-S-OFDM-модуляции, в радиочастоту и передает радиосигнал в устройство 100 базовой станции (фиг. 6) через антенный модуль А 2. Радиомодуль 203 а принимает радиосигнал, модулированный посредством данных нисходящей линии связи, из устройства 100 базовой станции через антенный модуль А 2, преобразует с понижением частоты радиосигнал в сигнал основной полосы частот и выводит принимаемые данные в модуль 205 а оценки канала и модуль 206 а OFDM-демодуляции. Модуль 204 диспетчеризации выполняет обработку МАС-уровня. Модуль 204 диспетчеризации выполняет преобразование логического канала и транспортного канала, диспетчеризацию в нисходящей линии связи и восходящей линии связи (HARQ-обработку, выбор транспортного формата и т.п.) и т.п. Поскольку модуль 104 диспетчеризации интегрирует и управляет процессорами физических уровней,интерфейсы предоставляются между модулем 104 диспетчеризации и антенным модулем А 2, модулем 201 управления данными, модулем 202 DFT-S-OFDM-модуляции, модулем 205 а оценки канала, модулем 206 а OFDM-демодуляции, модулем 207 а извлечения данных и радиомодулем 203 а. Тем не менее, их иллюстрация опускается на фиг. 7. При диспетчеризации в нисходящей линии связи модуль 204 диспетчеризации формирует информацию диспетчеризации, которая должна использоваться при управлении приемом транспортного канала, физического сигнала и физического канала, управлении повторной HARQ-передачей и диспетчеризации в нисходящей линии связи на основе информации диспетчеризации (транспортного формата или информации повторной HARQ-передачи) и т.п. из устройства 100 базовой станции или верхнего уровня 208. Информация диспетчеризации, которая используется при диспетчеризации в нисходящей линии связи, выводится в модуль 201 управления данными и модуль 207 а извлечения данных. При диспетчеризации в восходящей линии связи модуль 204 диспетчеризации формирует информацию диспетчеризации, которая должна использоваться при обработке диспетчеризации для преобразования логического канала восходящей линии связи, вводимого из верхнего уровня 208, в транспортный канал и диспетчеризации в восходящей линии связи на основе ситуации в буфере восходящей линии связи, вводимой из верхнего уровня 208, информации диспетчеризации в восходящей линии связи из устройства 100 базовой станции, вводимой из модуля 207 а извлечения данных, информации диспетчеризации, вводимой из верхнего уровня 208, и т.п. Информация диспетчеризации - это транспортный формат или информация повторной HARQ-передачи и т.п. В транспортном формате восходящей линии связи, информация, сообщаемая из устройства 100 базовой станции, используется. Информация диспетчеризации выводится в модуль 201 управления данными и модуль 207 а извлечения данных. Модуль 204 диспетчеризации преобразует логический канал восходящей линии связи, вводимый из верхнего уровня 208, в транспортный канал и выводит результат преобразования в модуль 201 управления данными. Модуль 204 диспетчеризации также выводит сообщение обратной связи для канала нисходящей линии связи (CQI, PMI и RI), вводимое из модуля 205 а оценки канала, или результат CRCпроверки, вводимый из модуля 207 а извлечения данных, в модуль 201 управления данными. Кроме того, модуль 204 диспетчеризации обрабатывает управляющие данные и транспортный канал, приобретенный в нисходящей линии связи, вводимые из модуля 207 а извлечения данных, в случае необходимости, преобразует результат обработки в логический канал нисходящей линии связи и выводит результат преобразования на верхний уровень 208. Модуль 205 а оценки канала оценивает состояние канала нисходящей линии связи из опорного сигнала (RS) нисходящей линии связи для модуляции данных нисходящей линии связи и выводит результат оценки в модуль 206 а OFDM-демодуляции. Модуль 205 а оценки канала оценивает состояние канала нисходящей линии связи из RS нисходя- 10022237 щей линии связи, чтобы уведомлять устройство 100 базовой станции относительно результата оценки состояния канала нисходящей линии связи (состояния канала распространения радиосигнала), преобразует результат оценки в сообщение обратной связи для канала нисходящей линии связи (индикатор качества канала и т.п.) и выводит сообщение обратной связи для канала нисходящей линии связи в модуль 204 диспетчеризации. Модуль 206 а OFDM-демодуляции выполняет обработку OFDM-демодуляции для данных модуляции, вводимых из радиомодуля 203 а, на основе результата оценки состояния канала нисходящей линии связи, вводимого из модуля 205 а оценки канала, и выводит результат обработки в модуль 207 а извлечения данных. Модуль 207 а извлечения данных выполняет CRC для данных, вводимых из модуля 206 а OFDMдемодуляции, проверяет точность и выводит результат проверки (информацию обратной связи поACK/NACK) в модуль 204 диспетчеризации. Модуль 207 а извлечения данных отделяет транспортный канал и управляющие данные физического уровня от данных, вводимых из модуля 206 а OFDM-демодуляции, на основе информации диспетчеризации из модуля 204 диспетчеризации и выводит транспортный канал и управляющие данные в модуль 204 диспетчеризации. Отделенные управляющие данные включают в себя информацию диспетчеризации,такую как выделение ресурсов нисходящей линии связи или восходящей линии связи или информацияHARQ-управления в восходящей линии связи. В это время пространство поиска (также называемое областью поиска) PDCCH декодируется, и выделение ресурсов нисходящей линии связи или восходящей линии связи и т.п., предназначенных для собственной станции, извлекается. Верхний уровень 208 выполняет обработку PDCP-уровня, RLC-уровня и RRC-уровня. Верхний уровень 208 имеет модуль 209 управления радиоресурсами. Поскольку верхний уровень 208 интегрирует и управляет процессорами нижних уровней, интерфейсы предоставляются между верхним уровнем 208 и модулем 204 диспетчеризации, антенным модулем А 2, модулем 201 управления данными, модулем 202DFT-S-OFDM-модуляции, модулем 205 а оценки канала, модулем 206 а OFDM-демодуляции, модулем 207 а извлечения данных и радиомодулем 203 а. Тем не менее, их иллюстрация опускается на фиг. 7. Модуль 209 управления радиоресурсами выполняет управление различными типами информации настройки, управление системной информацией, управление поисковыми вызовами, управление состоянием связи собственной станции, управление мобильностью передачи обслуживания и т.п., управление ситуацией в буфере, управление установлением подключения одноадресных и многоадресных однонаправленных каналов и управление идентификатором мобильной станции (UEID). Фиг. 8 является блок-схемой, показывающей конфигурации модуля 101 а управления данными, модуля 102 а OFDM-модуляции и радиомодуля 103 а, связанных с передающим модулем устройства 100 базовой станции (фиг. 6) согласно первому варианту осуществления настоящего изобретения. Здесь описывается случай, когда частотное агрегирование применяется к нисходящей линии связи в устройстве 100 базовой станции (фиг. 6). Модуль 101 а управления данными включает в себя модуль 301 физического преобразования, модуль 302 формирования опорных сигналов и модуль 303 формирования сигналов синхронизации. Модуль 302 формирования опорных сигналов формирует опорный сигнал нисходящей линии связи и выводит опорный сигнал нисходящей линии связи в модуль 301 физического преобразования. Модуль 303 формирования сигналов синхронизации формирует сигнал синхронизации и выводит сигнал синхронизации в модуль 301 физического преобразования. Модуль 301 физического преобразования преобразует транспортный канал в PRB на основе информации диспетчеризации и мультиплексирует опорный сигнал, сформированный в модуле 302 формирования опорных сигналов, и сигнал синхронизации, сформированный в модуле 303 формирования сигналов синхронизации, в физический кадр. В это время информация диспетчеризации включает в себя информацию, связанную с полосой пропускания системы. Модуль 301 физического преобразования преобразует транспортный канал в PRB,размещаемые в полосе N1WPRB в рамках полосы W1 системы, и PRB, размещаемые в полосе N2WPRB в рамках полосы W2 системы, и вставляет нулевой сигнал в поднесущие полосы, отличной от полос W1 и W2 системы и защитной полосы. Модуль 301 физического преобразования преобразует РВСН, включающий в себя информацию, связанную с полосой пропускания системы. Модуль 102 а OFDM-модуляции включает в себя модуль 304 модуляции, IFFT-модуль 305 и модуль 306 вставки СР. Модуль 304 модуляции формирует символ модуляции посредством модуляции информации, преобразованной в каждый элемент ресурсов физического кадра, на основе схемы модуляции согласно QPSKмодуляции/16QAM-модуляции/64QAM-модуляции и т.п., и выводит символ модуляции в IFFT-модуль 305.IFFT-модуль 305 преобразует сигнал частотной области в сигнал временной области посредством выполнения IFFT для символа модуляции (символа модуляции, размещаемого на плоскости по оси частот и по оси времени), сформированного в модуле 304 модуляции, и выводит сигнал временной области в модуль 306 вставки СР. Модуль 306 вставки СР формирует OFDM-символ посредством вставки СР в сигнал временной области и выводит OFDM-символ в модуль 307 цифро-аналогового преобразования радиомодуля 103 а. Радиомодуль 103 а включает в себя модуль 307 цифро-аналогового преобразования и радиопередающий модуль 308. Модуль 307 цифро-аналогового преобразования преобразует последовательность OFDM-символов вывода модуля 306 вставки СР, который является цифровым сигналом, в аналоговый сигнал и выводит аналоговый сигнал в радиопередающий модуль 308. Радиопередающий модуль 308 преобразует с повышением частоты аналоговый сигнал в радиочастоту с использованием несущей частоты f, показанной на фиг. 9, и передает сформированный сигнал в устройство 200 мобильной станции (фиг. 7) через антенный модуль А 1. На фиг. 9 горизонтальная ось представляет частоту. Фиг. 9 показывает случай, когда сигнал передается из устройства 100 базовой станции в устройство 200 мобильной станции с использованием полосы W1 системы и полосы W2 системы. Фиг. 10 является блок-схемой, показывающей конфигурации радиомодуля 203 а, модуля 205 а оценки канала, модуля 206 а OFDM-демодуляции и модуля 207 а извлечения данных, связанных с приемным модулем устройства 200 мобильной станции (фиг. 7) согласно первому варианту осуществления настоящего изобретения. Здесь описывается случай, когда частотное агрегирование применяется к нисходящей линии связи в устройстве 200 мобильной станции. Радиомодуль 203 а включает в себя радиоприемный модуль 401 и модуль 402 аналого-цифрового преобразования. Радиоприемный модуль 401 принимает сигнал из устройства 100 базовой станции (фиг. 6) через антенный модуль А 2 и преобразует с понижением частоты принимаемый сигнал в основную полосу частот с использованием несущей частоты f, показанной на фиг. 9. Кроме того, радиоприемный модуль 401 приобретает синхронизацию посредством обращения к опорному сигналу, вставленному заранее в сигнал посредством обработки выбора или повторного выбора соты, и настраивает и устанавливает подключение в полосах W1 и W2 системы с использованием информации, касающейся полос системы, сообщаемой из модуля 104 диспетчеризации или верхнего уровня. Радиоприемный модуль 401 использует вывод модуля 402 аналого-цифрового преобразования, когда синхронизация приобретается с использованием цифрового сигнала. Модуль 402 аналого-цифрового преобразования преобразует аналоговый сигнал вывода радиоприемного модуля 401 в цифровой сигнал и выводит цифровой сигнал в модуль 205 а оценки канала и модуль 403 удаления СР модуля 206 а OFDM-демодуляции. Модуль 206 а OFDM-демодуляции включает в себя модуль 403 удаления СР, FFT-модуль 404 и модуль 405 демодуляции. Модуль 403 удаления СР удаляет СР-часть из цифрового сигнала, выводимого из модуля 402 аналого-цифрового преобразования. Сигнал временной области, из которого СР удален в модуле 403 удаления СР, преобразуется в символ модуляции (символ модуляции, размещаемый на плоскости по оси частот и по оси времени) элементов ресурсов в FFT-модуле 404. Модуль 405 демодуляции выполняет обработку демодуляции, которая соответствует схеме модуляции, используемой в модуле 304 модуляции, для символа модуляции, в который выполнено преобразование, при обращении к значению оценки канала распространения, оцененному в модуле 205 а оценки канала распространения, и приобретает битовую последовательность (или информацию вероятности битов и т.п.). Если извлечение данных подготовлено и установлено с помощью информации в рамках РВСН посредством обработки выбора или повторного выбора соты, модуль 207 а извлечения данных извлекает вещательную информацию из PRB полосы, включающей в себя РВСН, и подготавливает и устанавливает извлечение данных в полосах W1 и W2 системы. Альтернативно, как только модуль 104 диспетчеризации уведомляется относительно вещательной информации, или верхний уровень уведомляется относительно вещательной информации через модуль 104 диспетчеризации, извлечение данных настраивается в полосах W1 и W2 системы на основе инструкций. В это время модуль 104 диспетчеризации или верхний уровень уведомляет радиоприемный модуль 401 относительно информации, касающейся полос системы. Если данные, для которых извлечение данных уже настроено в полосах W1 и W2 системы, принимаются (обычная связь выполняется), модуль 207 а извлечения данных преобразует PRB в транспортный канал. В это время модуль 207 а извлечения данных удаляет сигнал в поднесущей полосе, отличной от полос W1 и W2 системы и защитной полосы, и преобразует PRB, размещаемые в полосе N1WPRB в рамках полосы W1 системы, и PRB, размещаемые в полосе N2WPRB в рамках полосы W2 системы, в транспортный канал. В качестве модифицированного примера первого варианта осуществления, могут использоваться конфигурация устройства базовой станции, показанного на фиг. 12, или конфигурация устройства мобильной станции, показанного на фиг. 13. В этом отношении, если данная конфигурация используется,несущие частоты f'1 и f'2, как показано на фиг. 11, используются. Фиг. 11 является схемой, показывающей пример полос, используемых в системе радиосвязи согласно первому варианту осуществления настоящего изобретения. На фиг. 11 горизонтальная ось представляет частоту. В этом модифицированном примере сигнал передается из устройства базовой станции в устройство мобильной станции с использованием полос W1 и W2 системы. Несущая частота полосы W1 системы -это f1, а несущая частота полосы W'2 системы - это f2. Устройство базовой станции может передавать сигнал в устройство мобильной станции с использованием только одной полосы системы. В этом случае предпочтительно использовать конфигурацию,аналогичную устройству 100 базовой станции (фиг. 6) первого варианта осуществления. Конфигурация,аналогичная конфигурации, показанной на фиг. 4, может использоваться в качестве структуры субкадра,связанной с этим модифицированным примером. РВСН, который является каналом, включающим в себя сигнал синхронизации, который является сигналом для синхронизации, и физическую вещательную информацию, вставляется в любую (здесь,полосу W1 системы) из полос системы. Устройство мобильной станции сначала приобретает кадровую синхронизацию посредством поиска сигнала синхронизации, а также приобретает информацию в рамках РВСН. Информация (информация,касающаяся области ресурсов для агрегирования, включающей в себя полосу W2 системы), указывающая полосу системы, включается в информацию в рамках РВСН. Полосы W4 и W2 системы принимаются с использованием информации. В это время N1 PRB размещаются в полосе W1 системы, и N2 PRB размещаются в полосе W2 системы. Тем самым, характеристика канала распространения во внутренней части PRB становится непрерывной в любом PRB. Таким образом, можно предотвращать понижение точности оценки канала распространения или измерения качества приема. Фиг. 12 является блок-схемой, показывающей конфигурации модуля 101b управления данными,модуля 102b OFDM-модуляции и радиомодуля 103b устройства базовой станции согласно модифицированному примеру первого варианта осуществления настоящего изобретения. Здесь описывается случай,когда частотное агрегирование применяется к нисходящей линии связи в устройстве базовой станции. Устройство базовой станции согласно модифицированному примеру первого варианта осуществления включает в себя модуль 101b управления данными, модуль 102b OFDM-модуляции и радиомодуль 103b вместо модуля 101 а управления данными, модуля 102 а OFDM-модуляции и радиомодуля 103 а (фиг. 8) устройства 100 базовой станции согласно первому варианту осуществления. Модуль 101b управления данными включает в себя модуль 501 физического преобразования, модуль 502 формирования опорных сигналов и модуль 503 формирования сигналов синхронизации. Модуль 502 формирования опорных сигналов формирует опорный сигнал нисходящей линии связи и выводит опорный сигнал нисходящей линии связи в модуль 5011 физического преобразования. Модуль 503 формирования сигналов синхронизации формирует сигнал синхронизации и выводит сигнал синхронизации в модуль 501 физического преобразования. Модуль 501 физического преобразования преобразует транспортный канал в PRB на основе информации диспетчеризации, а также мультиплексирует опорный сигнал, сформированный в модуле 502 формирования опорных сигналов, и сигнал синхронизации,сформированный в модуле 503 формирования сигналов синхронизации, в физический кадр. В это время информация, связанная с полосами W1 и W2 пропускания системы, включается в информацию диспетчеризации. Модуль 501 физического преобразования преобразует транспортный канал в PRB, размещаемые в полосе N1WPRB в рамках полосы W1 системы, и PRB, размещаемые в полосеN2WPRB в рамках полосы W2 системы. Модуль 102b OFDM-модуляции включает в себя модули 504-1 и 504-2 модуляции, IFFT-модули 505-1 и 505-2 и модули 506-1 и 506-2 вставки СР. Модуль 504-1 модуляции, IFFT-модуль 505-1 и модуль 506-1 вставки СР обрабатывают PRB, размещаемые в полосе N1WPRB в рамках полосы W1 системы. Модуль 504-1 модуляции формирует символ модуляции посредством модуляции информации, преобразованной в каждый элемент ресурсов физического кадра, на основе схемы модуляции согласноQPSK-модуляции, 160.АМ-модуляции, 64QAM-модуляции и т.п., и выводит символ модуляции в IFFTмодуль 505-1.IFFT-модуль 505-1 преобразует сигнал частотной области в сигнал временной области посредством выполнения IFFT для символа модуляции (символа модуляции, размещаемого на плоскости по оси частот и по оси времени), сформированного в модуле 504-1 модуляции, и выводит сигнал временной области в модуль 506-1 вставки СР. Модуль 506-1 вставки СР формирует OFDM-символ посредством вставки СР в сигнал временной области и выводит OFDM-символ в модуль 507-1 цифро-аналогового преобразования радиомодуля 103b. Модуль 504-2 модуляции, IFFT-модуль 505-2 и модуль 506-2 вставки СР обрабатывают PRB, размещаемые в полосе N2WPRB в рамках полосы W2 системы. Модуль 504-2 модуляции формирует символ модуляции посредством модуляции информации, преобразованной в каждый элемент ресурсов физического кадра, на основе схемы модуляции согласноQPSK-модуляции, 16QAM-модуляции, 64QAM-модуляции и т.п., и выводит символ модуляции в IFFT- 13022237IFFT-модуль 505-2 преобразует сигнал частотной области в сигнал временной области посредством выполнения IFFT для символа модуляции (символа модуляции, размещаемого на плоскости по оси частот и по оси времени), сформированного в модуле 504-2 модуляции, и выводит сигнал временной области в модуль 506-2 вставки СР. Модуль 506-2 вставки СР формирует OFDM-символ посредством вставки СР в сигнал временной области и выводит OFDM-символ в модуль 507-2 цифро-аналогового преобразования радиомодуля 103b. Радиомодуль 103b включает в себя модули 507-1 и 507-2 цифро-аналогового преобразования и радиопередающие модули 508-1 и 508-2. Модуль 507-1 цифро-аналогового преобразования и радиопередающий модуль 508-1 обрабатываютPRB, размещаемые в полосе N1WPRB в рамках полосы W'1 системы. Модуль 507-1 цифро-аналогового преобразования преобразует последовательность OFDMсимволов вывода модуля 506-1 вставки СР, который является цифровым сигналом, в аналоговый сигнал и выводит аналоговый сигнал в радиопередающий модуль 508-1. Радиопередающий модуль 508-1 преобразует с повышением частоты аналоговый сигнал в радиочастоту с использованием несущей частоты W'1, показанной на фиг. 11, и передает сформированный сигнал в устройство мобильной станции через антенный модуль А 1. Модуль 507-2 цифро-аналогового преобразования и радиопередающий модуль 508-2 обрабатываютPRB, размещаемые в полосе N2WPRB в рамках полосы W'2 системы. Модуль 507-2 цифро-аналогового преобразования преобразует последовательность OFDMсимволов вывода модуля 506-2 вставки СР, который является цифровым сигналом, в аналоговый сигнал и выводит аналоговый сигнал в радиопередающий модуль 508-2. Радиопередающий модуль 508-2 преобразует с повышением частоты аналоговый сигнал в радиочастоту с использованием несущей частоты W'2, показанной на фиг. 11, и передает сформированный сигнал в устройство мобильной станции через антенный модуль А 1. Здесь описаны блоки, разделенные так, чтобы выполнять идентичную обработку для различных сигналов, но одна схема может быть совместно использована. Фиг. 13 является блок-схемой, показывающей конфигурации радиомодуля 203b, модуля 205b оценки канала, модуля 206b OFDM-демодуляции и модуля 207b извлечения данных устройства мобильной станции согласно модифицированному примеру первого варианта осуществления настоящего изобретения. Здесь описывается случай, когда частотное агрегирование применяется к нисходящей линии связи в устройстве мобильной станции. На фиг. 13, сигнал, выводимый посредством модуля 603-1 оценки канала для конкретной полосы,вводится в модуль 606-1 демодуляции. Сигнал, выводимый посредством модуля 603-2 оценки канала для конкретной полосы, вводится в модуль 606-2 демодуляции. Устройство мобильной станции согласно модифицированному примеру первого варианта осуществления включает в себя радиомодуль 203b, модуль 205b оценки канала, модуль 206b OFDMдемодуляции и модуль 207b извлечения данных вместо радиомодуля 203 а, модуля 205 а оценки канала,модуля 206 а OFDM-демодуляции и модуля 207 а извлечения данных (фиг. 10) устройства 200 мобильной станции согласно первому варианту осуществления. Радиомодуль 203b включает в себя радиоприемные модули 601-1 и 601-2 и модули 602-1 и 602-2 аналого-цифрового преобразования. Радиоприемный модуль 601-1 принимает сигнал из устройства базовой станции через антенный модуль А 2 и преобразует с понижением частоты принимаемый сигнал в основную полосу частот с использованием несущей частоты f'1, показанной на фиг. 11. Кроме того, радиоприемный модуль 601-1 приобретает синхронизацию посредством обращения к опорному сигналу, вставленному заранее в сигнал посредством обработки выбора или повторного выбора соты, и настраивает и устанавливает подключение в полосе W'1 системы с использованием информации, касающейся полосы системы, сообщаемой из модуля 204 диспетчеризации или верхнего уровня. Радиоприемный модуль 601-1 использует вывод модуля 602-1 аналого-цифрового преобразования, описанного ниже, когда синхронизация приобретается с использованием цифрового сигнала. Модуль 602-1 аналого-цифрового преобразования преобразует аналоговый сигнал вывода радиоприемного модуля 601-1 в цифровой сигнал и выводит цифровой сигнал в модуль 603-1 оценки канала для конкретной полосы модуля 205b оценки канала и модуль 604-1 удаления СР модуля 206b OFDMдемодуляции. Радиоприемный модуль 601-2 настраивает и устанавливает подключение в полосе W'2 системы с использованием информации, касающейся полосы системы, сообщаемой из модуля 204 диспетчеризации или верхнего уровня, принимает сигнал из устройства базовой станции через антенный модуль А 2, преобразует с понижением частоты принимаемый сигнал в основную полосу частот с использованием несущей частоты f'2, показанной на фиг. 11, на основе временного распределения кадровой синхронизации,приобретенной в радиоприемном модуле 601-1, и выводит понижающе преобразованный сигнал в модуль 602-2 аналого-цифрового преобразования. Модуль 602-2 аналого-цифрового преобразования преобразует аналоговый сигнал вывода радиоприемного модуля 601-2 в цифровой сигнал и выводит цифровой сигнал в модуль 603-2 оценки канала для конкретной полосы модуля 205b оценки канала и модуль 604-2 удаления СР модуля 206b OFDMдемодуляции. Модуль 205b оценки канала включает в себя модули 603-1 и 603-2 оценки канала для конкретной полосы. Модуль 603-1 оценки канала для конкретной полосы выполняет оценку канала в PRB, размещаемых в полосе N1WPRB, посредством обращения к опорному сигналу в PRB, размещаемых в полосе N1WPRB в полосе W'1 системы, и выводит результат оценки в модуль 606-1 демодуляции модуля 206b OFDMдемодуляции. Модуль 603-2 оценки канала для конкретной полосы выполняет оценку канала в PRB, размещаемых в полосе N2WPRB, посредством обращения к опорному сигналу в PRB, размещаемых в полосе N2WPRB в полосе W'2 системы, и выводит результат оценки в модуль 606-2 демодуляции модуля 206b OFDMдемодуляции. Модуль 206b OFDM-демодуляции включает в себя модули 604-1 и 604-2 удаления СР, FFT-модули 605-1 и 605-2 и модули 606-1 и 606-2 демодуляции. Модуль 604-1 удаления СР, FFT-модуль 605-1 и модуль 606-1 демодуляции обрабатывают PRB,размещаемые в полосе N1WPRB в полосе W'1 системы. Модуль 604-1 удаления СР удаляет СР-часть из цифрового сигнала, выводимого из модуля 602-1 аналого-цифрового преобразования. Сигнал временной области, из которого СР удален в модуле 604-1 удаления СР, преобразуется в символ модуляции (символ модуляции, размещаемый на плоскости по оси частот (полоса N1WPRB) и по оси времени) каждого элемента ресурсов в FFT-модуле 605-1, и символ модуляции выводится в FFTмодуль 605-1. Модуль 606-1 демодуляции выполняет обработку демодуляции, которая соответствует схеме модуляции, используемой в модуле 504-1 модуляции, для символа модуляции, в который выполнено преобразование, при обращении к значению оценки канала распространения, оцененному в модуле 603-1 оценки канала распространения, и приобретает битовую последовательность (или информацию вероятности битов и т.п.). Модуль 604-2 удаления СР, FFT-модуль 605-2 и модуль 606-2 демодуляции обрабатывают PRB,размещаемые в полосе N2WPRB в полосе W'2 системы. Модуль 604-2 удаления СР удаляет СР-часть из цифрового сигнала, выводимого из модуля 602-2 аналого-цифрового преобразования, и выводит результат удаления в FFT-модуль 605-2. Сигнал временной области, из которого СР удален в модуле 604-2 удаления СР, преобразуется в символ модуляции (символ модуляции, размещаемый на плоскости по оси частот (полоса N2WPRB) и по оси времени) каждого элемента ресурсов в FFT-модуле 605-2, и символ модуляции выводится в модуль 606-2 демодуляции. Модуль 606-2 демодуляции выполняет обработку демодуляции, которая соответствует схеме модуляции, используемой в модуле 504-2 модуляции, для символа модуляции, в который выполнено преобразование, при обращении к значению оценки канала распространения, оцененному в модуле 603-2 оценки канала распространения, и приобретает битовую последовательность (или информацию вероятности битов и т.п.). Если извлечение данных подготовлено и настроено с помощью информации в рамках РВСН посредством обработки выбора или повторного выбора соты, модуль 207 извлечения данных извлекает вещательную информацию из PRB полосы, включающей в себя РВСН, и подготавливает и настраивает извлечение данных в полосах W'1 и W'2 системы. Альтернативно, как только модуль 204 диспетчеризации уведомляется относительно вещательной информации, или верхний уровень уведомляется относительно вещательной информации через модуль 204 диспетчеризации, извлечение данных задается в полосах W'1 и W'2 системы на основе инструкций. В это время модуль 204 диспетчеризации или верхний уровень уведомляет радиоприемные модули 601-1 и 601-2 относительно информации, касающейся полос системы. Если данные, для которых извлечение данных уже настроено в полосах W'1 и W'2 системы, принимаются (обычная связь выполняется), модуль 207b извлечения данных преобразует PRB в транспортный канал на основе информации диспетчеризации. В это время, модуль 207b извлечения данных преобразует PRB, размещаемые в полосе N1WPRB в рамках полосы W'1 системы, которая является выводом модуля 606-1 демодуляции, и PRB, размещаемые в полосе N2WPRB в рамках полосы W'2 системы, которая является выводом модуля 606-2 демодуляции, в транспортный канал. Здесь описаны блоки, разделенные так, чтобы выполнять идентичную обработку для различных сигналов, но одна схема может быть совместно использована. Обработка устройства 100 базовой станции и устройства 200 мобильной станции описывается посредством ссылки на описание первого варианта осуществления. Главная область - это частотный уровень нисходящей линии связи (полоса системы), к которому сначала должен осуществляться доступ посредством устройства 200 мобильной станции, и устройство 200 мобильной станции может осуществлять доступ к другой области (подчиненной области) после приобретения сигнала области. Сигнал синхронизации в нисходящей линии связи (SCH), посредством которого, по меньшей мере, может приобретаться синхронизация в нисходящей линии связи, размещается. Подчиненная область - это частотный уровень нисходящей линии связи (полоса системы), к которому должен осуществляться доступ после того, как устройство 200 мобильной станции приобретает информацию в главной области. Главная область и подчиненная область могут быть различными для каждого устройства 200 мобильной станции. Таким образом, главная область для определенного устройства 200 мобильной станции может быть сконфигурирована быть подчиненной областью другого устройства 200 мобильной станции. В этом случае, сигнал синхронизации в нисходящей линии связи (SCH) может размещаться даже в подчиненной области для определенного устройства 200 мобильной станции. Наличие/отсутствие конкретных каналов (сигнала синхронизации в нисходящей линии связи (SCH), физического вещательного канала нисходящей линии связи (РВСН), ВССН, РССН, СССН и/или т.п.) подчиненной области вещается из устройства 100 базовой станции в устройство 200 мобильной станции посредством главной области. Главная область и подчиненная область могут размещаться в смежных несущих частотах или отделенных несущих частотах. Выделения PRB-ресурсов восходящей линии связи и нисходящей линии связи выполняются посредством PDCCH. Формат, в котором выделяются PRB-ресурсы главной области, формат, в котором выделяются PRB-ресурсы подчиненной области, и формат, в котором выделяются PRB-ресурсы как главной, так и подчиненной областей, подготавливается. Устройство 200 мобильной станции изменяет формат PDCCH, который должен отслеживаться, в ответ на обнаружение такого факта, что устройство 200 мобильной станции может осуществлять доступ к главной области и/или подчиненной области. Альтернативно, формат, направленный в устройство 200 мобильной станции, чтобы осуществлять доступ только к главной или подчиненной области, и формат, направленный в устройство 200 мобильной станции, чтобы осуществлять доступ как к главной, так и к подчиненной областям, подготавливается посредством PDCCH. Устройство 200 мобильной станции изменяет формат PDCCH, который должен отслеживаться, в ответ на обнаружение такого факта, что к главной и/или подчиненной областям может осуществляться доступ. Фиг. 14(b) является схемой последовательности операций, показывающей обработку системы радиосвязи согласно первому варианту осуществления настоящего изобретения. Сначала устройство 200 мобильной станции приобретает сигнал синхронизации в нисходящей линии связи (SCH), передаваемый из устройства 100 базовой станции, посредством обработки выбора или повторного выбора соты и выполняет обработку синхронизации в нисходящей линии связи (этап S101). В это время сигнал синхронизации в нисходящей линии связи (SCH) размещается в главной области Z01(см. фиг. 14 (а. Устройство 200 мобильной станции приобретает РВСН так, что обработка выполняется в главной области Z01 (манипуляция выполняется в главной области Z01) (этап S102). В это время информация,касающаяся области ресурсов для агрегирования, включающей в себя подчиненную область Z02 (см. фиг. 14 (а (информация, указывающая полосу пропускания системы (число блоков ресурсов) главной области Z01, несущую частоту, полосу пропускания системы (число блоков ресурсов) и т.п. подчиненной области Z02, информация версии устройства 200 мобильной станции и/или т.п.) и т.п., приобретается из РВСН. Информация, касающаяся ресурсов для агрегирования, включает в себя информацию для распознавания ширины защитной полосы между главной областью Z01 и подчиненной областью Z02 или между множеством полос системы, включенных во всю систему. Здесь ширина защитной полосы между полосами системы задается как ширина между эффективными полосами за исключением защитной полосы,включенной в полосу системы. Таким образом, это полоса пропускания между смежными эффективными блоками ресурсов в рамках системы. Например, если полосы пропускания, каждая из которых включает в себя защитную полосу, - этоW1, W2, W3 и W4, и полосы пропускания между полосами системы - это WD1-2, WD2-3 и WD3-4, в случае, если полосы SW1, SW2, SW3 и SW4 системы конфигурируются, эффективные полосы пропускания,каждая из которых исключает защитную полосу, автоматически вычисляются из N1WPRB, N2WPRB,N3WPRB и N4WPRB. В это время полосы пропускания системы, каждая из которых включает себя защитную полосу (информация главной области Z01 может опускаться), полосы пропускания между полосами системы и эффективные полосы пропускания (информация главной области Z01 может опускаться) включаются в информацию, касающуюся области ресурсов для агрегирования. Фиг. 15 является схемой, показывающей пример конфигурации полос системы, используемых в первом варианте осуществления настоящего изобретения. На фиг. 15 горизонтальная ось представляет частоту. На фиг. 15 защитная полоса размещается в затененной области (например, область R11). Например, как показано на фиг. 15, если полосы SWl, SW2, SW3 и SW4 системы конфигурируются, предполагается, что полосы пропускания, каждая из которых включает в себя защитную полосу, - это W1,- 16022237W2, W3 и W4, полосы пропускания между полосами системы - это WD1-2, WD2-3 и WD3-4, и эффективные полосы пропускания, каждая из которых исключает защитную полосу, - это N1WPRB, N2WPRB,N3WPRB и N4WPRB. В этом случае, защитная полоса, включенная в каждую полосу системы, автоматически вычисляется из Wi-NiWPRB. В это время полосы пропускания системы, каждая из которых включает себя защитную полосу (информация главной области Z01 может опускаться), полосы пропускания между полосами системы и эффективные полосы пропускания (информация главной области может опускаться) включаются в информацию, касающуюся области ресурсов для агрегирования. Фиг. 16 является схемой, показывающей другой пример конфигурации полос системы, используемых в первом варианте осуществления настоящего изобретения. На фиг. 16 горизонтальная ось представляет частоту. На фиг. 16, защитная полоса размещается в затененной области (например, областьR12). Например, как показано на фиг. 16, если полосы SW1, SW2, SW3 и SW4 системы конфигурируются, эффективные полосы пропускания N1WPRB, N2WPRB, N3WPRB и N4WPRB, защитная полоса NG12WPRB между полосами SW1 и SW2 системы, защитная полоса NG2-3WPRB между полосами SW2 иSW3 системы и защитная полоса NG3-4WPRB между полосами SW3 и SW4 системы вещаются. Каждая полоса пропускания может выражаться посредством сигнала числа блоков ресурсов, Ni. Если N1, N2, N3 и N4, которые являются числом PRB, имеют одинаковое значение, предпочтительно вещать только одно значение Ni. Обработка устройства 200 мобильной станции, которое является приемным устройством,упрощается посредством конфигурирования защитной полосы посредством целого кратного WPRB. Если защитные полосы NG1-2, NG2-3 и NG3-4 имеют одинаковое значение, предпочтительно вещать только одно значение NG. В случае если устройство 200 мобильной станции может выполнять прием без защитной полосы, защитная полоса может обозначаться как 0. В этом случае, вещается NG=0. Могут быть заданы индексы, способные к указанию всех или каждого из W1, W2, W3, W4,N1WPRB, N2WPRB, N3WPRB, N4WPRB, NG1-2WPRB, NG2-3WPRB и NG3-4WPRB. Только индексы вещаются, так что устройство 200 мобильной станции может указывать вышеописанные значения из индексов. Если нет информации, касающейся ресурсов для агрегирования, непрерывная обработка выполняется так, что манипуляция непосредственно выполняется в главной области Z01. Информация, касающаяся области ресурсов для агрегирования, включающей в себя подчиненную область Z02, может размещаться в области, отделенной от РВСН. Например, РВСН передается в первом, втором, третьем и четвертом OFDM-символах второго слота(слота 1) первого субкадра (субкадра 0), но новый РВСН может быть передан в пятом-седьмом OFDMсимволах второго слота (слота 1). Устройство 100 базовой станции включает информацию, касающуюся области ресурсов для агрегирования, включающей в себя подчиненную область Z02, в новый РВСН и передает новый РВСН в устройство 200 мобильной станции (этап S103 по фиг. 14(b. Устройство 200 мобильной станции, имеющее возможности для агрегирования, приобретает как РВСН, передаваемый в первом, втором, третьем и четвертом OFDM-символах второго слота (слота 1),так и новый РВСН, передаваемый в пятом-седьмом OFDM-символах второго слота (слота 1). Тем самым, информация для устройства 200 мобильной станции (устройства 200 мобильной станции, допускающего осуществление доступа к главной области Z01 и подчиненной области Z02), имеющего возможности для агрегирования, и информация для устройства 200 мобильной станции (устройства мобильной станции Z02, допускающего осуществление доступа только к главной области Z01) без возможностей для агрегирования, может эффективно отделяться. Если информация, касающаяся области ресурсов для агрегирования, приобретается (если новый РВСН успешно декодирован), устройство 200 мобильной станции регулирует радиомодуль, чтобы принимать вплоть до подчиненной области Z02, в случае необходимости (этап S104 по фиг. 14(b. Если регулирование радиомодуля 203 а (фиг. 7) не требуется (если главная область Z01 и подчиненная область Z02 являются смежными), ответные меры принимаются посредством регулирования модуля приобретения канала. Непрерывная обработка выполняется так, что манипуляция выполняется в области ресурсов для агрегирования. Таким образом, устройство 200 мобильной станции выполняет декодирование PDCCH при допущении об агрегировании (декодирование PDCCH формата информации выделения ресурсов после агрегирования) и затем выполняет обработку установления подключения после приобретения вещательной информации (ВССН) (этап S105 по фиг. 14 (b. В полосе, в которой обслуживается только устройство 200 мобильной станции, имеющее возможности для агрегирования, устройство 100 базовой станции постоянно использует PDCCH формата информации выделения ресурсов после вышеописанного агрегирования, независимо от характеристик устройства 200 мобильной станции. Таким образом, устройство 100 базовой станции не обязательно должно знать главную область Z01, к которой должен осуществляться доступ посредством устройства 200 мобильной станции. Фиг. 14 (а) показывает область частот, в которой устройство 200 мобильной станции может выполнять прием на каждом этапе. На этапах S101-S104, устройство 200 мобильной станции может принимать относящиеся к данной области ресурсы, необходимые для того, чтобы приобретать РВСН, размещаемый в части главной области Z01. После этапа S104, устройство 200 мобильной станции может принимать относящиеся к данной области ресурсы главной области Z01 и подчиненной области Z02. В первом варианте осуществления настоящего изобретения радиомодуль 103 а (также называемый модулем передачи сигналов) устройства 100 базовой станции (фиг. 6) передает сигнал, включающий в себя информацию, которая указывает по меньшей мере одну подчиненную область Z02 (также называемую второй полосой частот), отличную от главной области Z01 (также называемой первой полосой частот), в устройство 200 мобильной станции с использованием главной области Z01. Модуль 207 а извлечения данных (также называемый модулем приобретения информации) устройства 200 мобильной станции (фиг. 7) приобретает информацию, которая включается в сигнал, передаваемый из устройства 100 базовой станции, с использованием главной области Z01 и указывает подчиненную область Z02. Модуль 204 диспетчеризации (также называемый модулем указания полос частот) указывает подчиненную область Z02 на основе информации, приобретенной посредством модуля 207 а извлечения данных. В частности, модуль 204 диспетчеризации указывает подчиненную область Z02 на основе информации, включенной в РВСН, передаваемый в предварительно определенной полосе пропускания частот в рамках главной области Z01. Кроме того, модуль 204 диспетчеризации может указывать, включать или нет конкретный канал (РВСН и т.п.), расположенный в рамках подчиненной области Z02, на основе информации, приобретенной посредством модуля 207 а извлечения данных. Радиомодуль 203 а (также называемый модулем связи) осуществляет связь с устройством 100 базовой станции посредством использования главной области Z01 или подчиненной области Z02. В системе радиосвязи согласно первому варианту осуществления настоящего изобретения устройство 200 мобильной станции может сначала осуществлять доступ к главной области Z01 и может приобретать информацию, указывающую подчиненную область Z02, из информации, включенной в главную область Z01. Следовательно, необязательно отдельно принимать информацию, указывающую подчиненную область Z02, из устройства 100 базовой станции. Таким образом, при инициировании связи информация, которая должна быть передана из устройства 100 базовой станции в устройство 200 мобильной станции, может уменьшаться, и связь может быть быстро инициирована между устройством 100 базовой станции и устройством 200 мобильной станции. Второй вариант осуществления. Далее описывается система радиосвязи согласно второму варианту осуществления настоящего изобретения. Система радиосвязи согласно второму варианту осуществления включает в себя устройство 100' базовой станции и устройство 200' мобильной станции. Поскольку конфигурации устройства 100' базовой станции и устройства 200' мобильной станции согласно второму варианту осуществления являются идентичными конфигурациям устройства 100 базовой станции (фиг. 6) и устройства 200 мобильной станции (фиг. 7) согласно первому варианту осуществления, их описание опускается. В дальнейшем в этом документе описываются только части второго варианта осуществления, отличные от первого варианта осуществления. Фиг. 17 (b) является схемой последовательности операций, показывающей обработку системы радиосвязи согласно второму варианту осуществления настоящего изобретения. Во-первых, устройство 200' мобильной станции приобретает сигнал синхронизации в нисходящей линии связи (SCH) устройства 100' базовой станции посредством обработки выбора или повторного выбора соты и выполняет обработку синхронизации в нисходящей линии связи (этап S201). В это время сигнал синхронизации в нисходящей линии связи (SCH) размещается в главной области Z01 (см. фиг. 17(а. Устройство 200' мобильной станции приобретает РВСН так, что манипуляция выполняется в главной области Z01 (этап S202). В это время, информация, касающаяся главной области Z01 (полоса пропускания системы (число блоков ресурсов) главной области Z01 и т.п.), приобретается из РВСН (этап S203). Непрерывная обработка выполняется так, что манипуляция выполняется в главной области Z01(этап S204). Устройство 200' мобильной станции принимает ВССН, преобразованный в DL-SCH в главной области Z01 (этап 205). Поскольку DL-SCH передается посредством динамических ресурсов PDSCH, обозначенного посредством PDCCH, ресурсы могут динамически изменяться. Если информация, касающаяся области ресурсов для агрегирования (информация, указывающая полосу пропускания системы (число блоков ресурсов) главной области Z01, информация, указывающая несущую частоту, полосу пропускания системы(число блоков ресурсов) и т.п. подчиненной области Z02 (см. фиг. 17 (а, информация версии устройства 200' мобильной станции и/или т.п.), приобретается посредством ВССН, устройство 200' мобильной станции регулирует радиомодуль, чтобы принимать вплоть до подчиненной области Z02 (этап S206). Как и в первом варианте осуществления, информация, касающаяся ресурсов для агрегирования,включает в себя информацию для распознавания ширины защитной полосы между главной областьюZ01 и подчиненной областью Z02 или между множеством полос системы, включенных во всю систему. После этого непрерывная обработка выполняется так, что манипуляция выполняется в области ресурсов для агрегирования или главной области Z01. Таким образом, устройство 200' мобильной станции выполняет декодирование PDCCH при допущении об агрегировании (декодирование PDCCH формата информации выделения ресурсов после агрегирования) и затем выполняет обычную связь посредством выполнения обработки установления подключения после приобретения вещательной информации(ВССН) (этап S207). Когда множество главных областей Z01 предоставляется в полосе для обслуживания, устройство 100' базовой станции должно приобретать главную область Z01 устройства 200' мобильной станции.PRACH или RACH используются при приобретении главной области Z01 устройства 200' мобильной станции. Например, устройство 100' базовой станции вещает информацию, касающуюся области ресурсов для агрегирования, и информацию, указывающую физические ресурсы произвольного доступа главной области Z01, в каждое устройство 200' мобильной станции. Устройство 200' мобильной станции выполняет произвольный доступ с использованием физических ресурсов произвольного доступа, указываемых в области, к которой осуществляется доступ. Таким образом, устройство 100' базовой станции может определять то, что является областью, используемой посредством устройства 200' мобильной станции,имеющего произвольный доступ, в качестве главной области Z01 из физических ресурсов произвольного доступа, используемых посредством устройства 200' мобильной станции, и может использовать PDCCH при таком допущении, что главная область Z01 указывается, при обработке произвольного доступа и последующей обработке. В СССН главная область Z01 устройства 200' мобильной станции сообщается из устройства 200' мобильной станции в устройство 100' базовой станции во время процедуры произвольного доступа. Если устройство 200' мобильной станции, имеющее возможности для агрегирования, и устройство 200' мобильной станции без возможностей для агрегирования обслуживаются в полосе для обслуживания, устройство 100' базовой станции должно приобретать возможности для агрегирования устройства 200' мобильной станции. PRACH или RACH используются при приобретении возможностей для агрегирования устройства 200' мобильной станции. Например, устройство 100' базовой станции вещает информацию, касающуюся области ресурсов для агрегирования, и информацию, указывающую физические ресурсы произвольного доступа для устройства 200' мобильной станции, в каждое устройство 200' мобильной станции. Когда агрегирование используется, произвольный доступ выполняется с использованием физических ресурсов произвольного доступа для устройства 200' мобильной станции с использованием агрегирования. Таким образом, устройство 100' базовой станции может определять то, имеет или нет устройство 200' мобильной станции,имеющее произвольный доступ, возможности для агрегирования, из используемых физических ресурсов произвольного доступа, и может использовать PDCCH при таком допущении, что агрегирование выполняется, при обработке произвольного доступа и последующей обработке. В СССН возможности для агрегирования устройства 200' мобильной станции могут сообщаться из устройства 200' мобильной станции в устройство 100' базовой станции во время процедуры произвольного доступа. Полоса нисходящей линии связи, используемая во время процедуры произвольного доступа, является главной областью Z01. Дополнительно устройство 200' мобильной станции может выполнять параллельную обработку так,что манипуляция выполняется в главной области Z01. Устройство мобильной станции, не допускающее использование агрегирования, или устройство мобильной станции, не допускающее декодирование информации, касающейся области ресурсов для агрегирования, выполняет обработку так, что манипуляция выполняется в главной области Z01. Наличие/отсутствие конкретного канала (сигнала синхронизации в нисходящей линии связи (SCH),РВСН, ВССН и т.п.) в рамках подчиненной области Z02 вещается в каждое устройство 200' мобильной станции посредством главной области Z01. Если множество подчиненных областей Z02 существует, устройство 100' базовой станции вещает наличие/отсутствие конкретного канала каждой области в устройство 200' мобильной станции. Устройство 200' мобильной станции указывает наличие/отсутствие конкретного канала каждой области из вещательной информации. В это время можно эффективно управлять системой без размещения ВССН в подчиненной области Z02 посредством конфигурирования системы так, что ВССН, преобразованный в DL-SCH, передается только в главной области Z01. Фиг. 17 (а) показывает область частот, допускающую прием посредством устройства 200' мобильной станции на каждом этапе. На этапах S201-S203, устройство 200' мобильной станции может принимать относящиеся к данной области ресурсы, необходимые для того, чтобы приобретать РВСН, размещаемый в части главной области Z01. На этапах S203-S206, устройство 200' мобильной станции может принимать относящиеся к данной области ресурсы главной области Z01. После этапа S206 устройство 200' мобильной станции может принимать относящиеся к данной области ресурсы главной области Z01 и подчиненной области Z02. Во втором варианте осуществления настоящего изобретения, радиомодуль 103 а (также называемый модулем передачи сигналов) устройства 100' базовой станции (фиг. 6) передает сигнал, включающий в себя информацию, которая указывает, по меньшей мере, одну подчиненную область Z02 (также называемую второй полосой частот), отличную от главной области Z01 (также называемой первой полосой частот), в устройство 200' мобильной станции с использованием главной области Z01. Модуль 207 а извлечения данных (также называемый модулем приобретения информации) устройства 200' мобильной станции (фиг. 7) приобретает информацию, которая включается в сигнал, передаваемый из устройства 100' базовой станции, с использованием главной области Z01, и указывает подчиненную область Z02. Модуль 204 диспетчеризации (также называемый модулем указания полос частот) указывает подчиненную область Z02 на основе информации, приобретенной посредством модуля 207 а извлечения данных. В частности, модуль 204 диспетчеризации указывает подчиненную область Z02 на основе вещательной информации, включенной в PDSCH, передаваемый в предварительно определенной полосе пропускания частот в рамках главной области Z01. Кроме того, модуль 204 диспетчеризации может указывать подчиненную область Z02 на основе управляющей информации, направленной в конкретное устройство 200' мобильной станции, передаваемой в PDSCH в рамках главной области Z01. Радиомодуль 203 а (также называемый модулем связи) осуществляет связь с устройством 100' базовой станции посредством использования главной области Z01 или подчиненной области Z02. В этом варианте осуществления устройство 200' мобильной станции может приобретать управляющую информацию нисходящей линии связи, которая обозначает ресурсы в рамках главной области Z01 и подчиненной области Z02, из устройства 100' базовой станции после того, как ресурсы вещательной информации обозначены посредством управляющего сигнала нисходящей линии связи, который обозначает, что ресурсы в рамках главной области Z01 и подчиненной области Z01 могут быть указаны. В системе радиосвязи согласно второму варианту осуществления настоящего изобретения устройство 200' мобильной станции может сначала осуществлять доступ к главной области Z01 и может приобретать информацию, указывающую подчиненную область Z02, из информации, включенной в главную область Z01. Следовательно, необязательно отдельно принимать информацию, указывающую подчиненную область Z02, из устройства 100' базовой станции. Таким образом, можно уменьшать информацию,которая должна быть передана из устройства 100' базовой станции в устройство 200' мобильной станции при инициировании связи, и быстро инициировать связь между устройством 100' базовой станции и устройством 200' мобильной станции. В частности, поскольку информация, касающаяся области ресурсов для агрегирования, приобретается посредством приема ВССН, преобразованного в DL-SCH, имеется преимущество в том, что ресурсы могут динамически изменяться. Третий вариант осуществления. Далее описывается система радиосвязи согласно третьему варианту осуществления настоящего изобретения. Система радиосвязи согласно третьему варианту осуществления включает в себя устройство 100" базовой станции и устройство 200" мобильной станции. Поскольку конфигурации устройства 100" базовой станции и устройства 200" мобильной станции согласно второму варианту осуществления являются идентичными конфигурациям устройства 100" базовой станции (фиг. 6) и устройства 200" мобильной станции (фиг. 7) согласно первому варианту осуществления, их описание опускается. В дальнейшем в этом документе описываются только части третьего варианта осуществления, отличные от первого варианта осуществления. Фиг. 18(b) является схемой последовательности операций, показывающей обработку системы радиосвязи согласно третьему варианту осуществления настоящего изобретения. Во-первых, устройство 200" мобильной станции приобретает сигнал синхронизации в нисходящей линии связи (SCH) устройства 100" базовой станции посредством обработки выбора или повторного выбора соты и выполняет обработку синхронизации в нисходящей линии связи (этап S301). В это время сигнал синхронизации в нисходящей линии связи (SCH) размещается в главной области Z01 (см. фиг. 18(а. Устройство 200" мобильной станции приобретает РВСН так, что манипуляция выполняется в главной области Z01 (этап S302). В это время информация, касающаяся главной области Z01 (полоса пропускания системы (число блоков ресурсов) главной области Z01 и т.п.), приобретается из РВСН (этап S303). Непрерывная обработка выполняется так, что манипуляция выполняется в главной области Z01 (этапS304). Устройство 200" мобильной станции выполняет процедуру установления RRC-подключения посредством главной области Z01 и устанавливает состояние связи (состояние RRC-подключения) . При установлении RRC-подключения (СССН (RRC-сигнализации во время процедуры установления RRCподключения или DCCH (RRC-сигнализации), направленной в устройство 200" мобильной станции в ходе связи, информация, касающаяся области ресурсов для агрегирования (информация, указывающая полосу пропускания системы (число блоков ресурсов) главной области Z01, информация, указывающая несущую частоту, полосу пропускания системы (число блоков ресурсов) и т.п. подчиненной области Z02(см. фиг. 18(а, информация версии устройства 200" мобильной станции и/или т.п.), сообщается из устройства 100" базовой станции в устройство 200" мобильной станции (этап S305). СССН или DCCH преобразуется в DL-SCH в главной области Z01. Поскольку DL-SCH передается посредством динамических ресурсов PDSCH, обозначенного посредством PDCCH, ресурсы могут динамически изменяться. Устройство 200" мобильной станции, приобретающее информацию, касающуюся области ресурсов для агрегирования, регулирует радиомодуль 203 а (фиг. 7), чтобы принимать вплоть до подчиненной области Z02 (этап S306). После этого непрерывная обработка выполняется так, что манипуляция выполняется в области ресурсов для агрегирования или области ресурсов для агрегирования и главной областиZ01. Таким образом, устройство 200" мобильной станции выполняет декодирование PDCCH при допущении об агрегировании (декодирование PDCCH формата информации выделения ресурсов после агрегирования) после проверки СССН или DCCH (RRC-сигнализации) (этап S307). Когда множество главных областей Z01 предоставляется в полосе для обслуживания, устройство 100" базовой станции должно обнаруживать главную область Z01 устройства 200" мобильной станции. Как и во втором варианте осуществления, главная область Z01 устройства 200" мобильной станции обнаруживается с использованием PRACH или RACH, или главная область Z01 устройства 200" мобильной станции сообщается из устройства 200" мобильной станции в устройство 100" базовой станции посредством СССН во время процедуры произвольного доступа. Главная область Z01 устройства 200" мобильной станции может обозначаться из устройства 100" базовой станции посредством DCCH (RRC-сигнализации) и может изменяться. Если устройство 200" мобильной станции, имеющее возможности для агрегирования, и устройство 200" мобильной станции без возможностей для агрегирования обслуживаются в полосе для обслуживания, устройство 100" базовой станции должно обнаруживать возможности для агрегирования устройства 200" мобильной станции. Устройство 100" базовой станции использует информацию из верхнего уровня при обнаружении возможностей для агрегирования устройства 200" мобильной станции. Устройство 100" базовой станции определяет то, имеет или нет устройство 200" мобильной станции, имеющее произвольный доступ, возможности для агрегирования. Если устройство 100" базовой станции инструктирует устройству 200" мобильной станции использовать ресурсы для агрегирования, ресурсы для агрегирования обозначаются посредством DCCH (RRC-сигнализации). Посредством СССН возможности для агрегирования устройства 200" мобильной станции могут сообщаться из устройства 200" мобильной станции в устройство 100" базовой станции во время процедуры произвольного доступа. Дополнительно, устройство 200" мобильной станции может выполнять параллельную обработку так, что манипуляция выполняется в главной области Z01. Устройство 200" мобильной станции, которое не приобретает информацию, касающуюся области ресурсов для агрегирования, может выполнять обработку так, что манипуляция выполняется в главной области Z01. Наличие/отсутствие конкретного канала (сигнала синхронизации в нисходящей линии связи (SCH),РВСН, ВССН и т.п.) в рамках подчиненной области Z02 вещается посредством главной области Z01. Наличие/отсутствие конкретного канала в рамках подчиненной области Z02 сообщается из устройства 100" базовой станции в устройство 200" мобильной станции посредством выделенной управляющей информации. Устройство 200" мобильной станции указывает наличие/отсутствие конкретного канала каждой области из вещательной информации или выделенной управляющей информации. Если множество подчиненных областей Z02 существует, устройство 100" базовой станции сообщает наличие/отсутствие конкретного канала каждой области в устройство 200" мобильной станции. В это время можно эффективно управлять системой без размещения ВССН в подчиненной области Z02 посредством конфигурирования системы так, что ВССН, преобразованный в DL-SCH, передается только в главной области Z01. Фиг. 18(а) показывает область частот, возможную для приема посредством устройства 200" мобильной станции на каждом этапе. На этапах S301-S303, устройство 200" мобильной станции может принимать относящиеся к данной области ресурсы, необходимые для того, чтобы приобретать РВСН,размещаемый в части главной области Z01. На этапах S303-S306, устройство 200" мобильной станции может принимать относящиеся к данной области ресурсы главной области Z01. После этапа S306 устройство 200" мобильной станции может принимать относящиеся к данной области ресурсы главной области Z01 и подчиненной области Z02. В системе радиосвязи согласно третьему варианту осуществления настоящего изобретения устройство 200" мобильной станции может сначала осуществлять доступ к главной области Z01 и может приобретать информацию, указывающую подчиненную область Z02, из информации, включенной в главную область Z01. Следовательно, необязательно отдельно принимать информацию, указывающую подчиненную область Z02, из устройства 100" базовой станции, как в первом варианте осуществления. Таким образом, можно уменьшать информацию, которая должна быть передана из устройства 100" базовой стан- 21022237 ции в устройство 200" мобильной станции при инициировании связи, и быстро инициировать связь. В частности, поскольку информация, касающаяся области ресурсов для агрегирования, приобретается посредством приема ВССН, преобразованного в DL-SCH, имеется преимущество в том, что ресурсы для агрегирования для каждого из конкретных устройств мобильной станции могут изменяться при применении. В вышеописанных вариантах осуществления для удобства описания использованы выражения возможностей для агрегирования и информации, касающейся области ресурсов для агрегирования, но выражения могут, соответственно, указывать версии (окончательная версия, рабочая версия и т.п.) устройств мобильной станции (устройств 200, 200' и 200" мобильной станции) и информацию, касающуюся области для новой версии устройства мобильной станции. Таким образом, устройство мобильной станции, не имеющее возможностей для агрегирования, существует, если окончательная версия устройства мобильной станции является старой, и возможности для агрегирования предоставляются, если окончательная версия устройства мобильной станции является новой. Система, конфигурируемая посредством агрегирования множества полос системы, описана в вышеописанных вариантах осуществления, но одна система может конфигурироваться посредством множества полос подсистемы. Каждая полоса системы (или полоса подсистемы) также называется компонентом несущей. Она указывает область, в которой система управляется посредством конкретного приемного устройства или передающего устройства, с акцентом на несущую частоту в центре компонентов несущей. Пример, в котором устройства базовой станции (устройства 100, 100' и 100" базовой станции) соответствуют в отношении "один-к-одному" устройствам мобильной станции (устройствам 200, 200' и 200" мобильной станции), описан для удобства пояснения в вышеописанных вариантах осуществления, но множество устройств базовой станции и устройств мобильной станции может предоставляться. Устройство мобильной станции не ограничено мобильным терминалом и может быть реализовано посредством встраивания функции устройства мобильной станции в устройство базовой станции или стационарный терминал. В вышеописанных вариантах осуществления программа для реализации функций в рамках устройства базовой станции или функций устройства мобильной станции может записываться на компьютерночитаемый носитель записи. Устройство базовой станции или устройство мобильной станции могут управляться посредством предоставления возможности компьютерной системе считывать и выполнять программу, записанную на носителе записи. "Компьютерная система", используемая в данном документе, включает в себя ОС и аппаратное обеспечение, такое как периферийные устройства."Компьютерно-читаемый носитель записи" является портативным носителем, таким как гибкий диск, магнитооптический диск, ROM и CD-ROM, и устройством хранения данных, таким как жесткий диск, встроенный в компьютерную систему. Кроме того, "компьютерно-читаемый носитель записи" также может включать в себя передающую среду, которая динамически сохраняет программу в течение короткого периода времени, к примеру, линию связи, когда программа передается через сеть, такую как Интернет, или сеть связи, такую как телефонная сеть, и носитель, который сохраняет программу в течение фиксированного периода времени, такой как энергозависимое запоминающее устройство в компьютерной системе, выступающей в качестве сервера или клиента в вышеописанном случае. Программа может быть предназначена для реализации части вышеописанных функций, или вышеописанные функции могут реализовываться в комбинации с программой, уже записанной в компьютерную систему. Варианты осуществления настоящего изобретения подробно описаны со ссылками на чертежи. Тем не менее, конкретные конфигурации не ограничены этими вариантами осуществления и могут включать любую схему в объем без отступления от предмета настоящего изобретения. Промышленная применимость Настоящее изобретение применимо к системе связи, устройству мобильной станции, способу связи и т.п., которые позволяют уменьшать объем информации, которая должна быть передана из устройства базовой станции в устройство мобильной станции при инициировании связи, и которые позволяют быстро инициировать связь. Номера ссылок 100 - устройство базовой станции; 101 а, 101b - модуль управления данными; 102 а, 102b - модуль OFDM-модуляции; 103 а, 103b - радиомодуль; 104 - модуль диспетчеризации; 105 - модуль оценки канала; 106 - модуль DFT-S-OFDM-демодуляции; 107 - модуль извлечения данных; 108 - верхний уровень; 200 - устройство мобильной станции; 201 - модуль управления данными; 202 - модуль DFT-S-OFDM-модуляции; 203 а, 203b - радиомодуль; 204 - модуль диспетчеризации; 205 а, 205b - модуль оценки канала; 206 а, 206b - модуль OFDM-демодуляции; 207 а, 207b - модуль извлечения данных; 208 - верхний уровень; 301 - модуль физического преобразования; 302 - модуль формирования опорных сигналов; 303 - модуль формирования сигналов синхронизации; 304 - модуль модуляции; 305 - IFFT-модуль; 306 - модуль вставки СР; 307 - модуль цифро-аналогового преобразования; 308 - радиопередающий модуль; 401 - радиоприемный модуль; 402 - модуль аналого-цифрового преобразования; 403 - модуль удаления СР; 404 - FFT-модуль; 405 - модуль демодуляции; 501 - модуль физического преобразования; 502 - модуль формирования опорных сигналов; 503 - модуль формирования сигналов синхронизации; 504-1, 504-2 - модуль модуляции; 505-1, 505-2 - IFFT-модуль; 506-1, 506-2 - модуль вставки СР; 507-1, 507-2 - модуль цифро-аналогового преобразования; 508-1, 508-2 - радиопередающий модуль; 601-1, 601-2 - радиоприемный модуль; 602-1,602-2 - модуль аналого-цифрового преобразования; 603-1, 603-2 - модуль оценки канала для конкретной полосы; 604-1,604-2 - модуль удаления СР; 605-1,605-2 - FFT-модуль; 606-1, 606-2 - модуль демодуляции;A1, A2 - антенный модуль. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции, содержащее приемный модуль, выполненный с возможностью и/или запрограммированный с возможностью принимать информацию, которая указывает полосу пропускания системы и несущую частоту второго компонента несущей нисходящей линии связи, отличного от первого компонента несущей нисходящей линии связи, передаваемую с использованием сигнализации управления радиоресурсами (RRC) через физический совместно используемый канал нисходящей линии связи в рамках первого компонента несущей нисходящей линии связи; и модуль связи, выполненный с возможностью осуществлять связь на основе информации, принимаемой приемным модулем, с устройством базовой станции путем агрегированного использования и первого компонента несущей нисходящей линии связи, и второго компонента несущей нисходящей линии связи, причем первый компонент несущей нисходящей линии связи и второй компонент несущей нисходящей линии связи имеют различные несущие частоты и каждый из первого компонента несущей нисходящей линии связи и второго компонента несущей нисходящей линии связи имеет свою собственную полосу пропускания системы в нисходящей линии связи. 2. Устройство мобильной станции по п.1, в котором полоса пропускания системы второй компонентной несущей нисходящей линии связи соответствует числу блоков ресурсов. 3. Устройство базовой станции, содержащее модуль передачи сигналов, выполненный с возможностью и/или запрограммированный с возможностью передавать сигнал, включающий в себя информацию, которая указывает полосу пропускания системы и несущую частоту второго компонента несущей нисходящей линии связи, отличного от первого компонента несущей нисходящей линии связи, в устройство мобильной станции с использованиемRRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первого компонента несущей нисходящей линии связи, причем первый компонент несущей нисходящей линии связи и второй компонент несущей нисходящей линии связи имеют различные несущие частоты, и каждый из первого компонента несущей нисходящей линии связи и второго компонента несущей нисходящей линии связи имеет свою собственную полосу пропускания системы в нисходящей линии связи, и модуль связи, выполненный с возможностью и/или запрограммированный с возможностью осуществлять связь с устройством мобильной станции путем агрегированного использования первого компонента несущей нисходящей линии связи и второго компонента несущей нисходящей линии связи. 4. Устройство базовой станции по п.3, в котором полоса пропускания системы второй компонентной несущей нисходящей линии связи соответствует числу блоков ресурсов. 5. Способ связи, выполняемый устройством мобильной станции, причем способ содержит этапы, на которых принимают информацию, которая указывает полосу пропускания системы и несущую частоту второго компонента несущей нисходящей линии связи, отличного от первого компонента несущей нисходящей линии связи, передаваемую с использованием RRC-сигнализации через физический совместно используемый канал нисходящей линии связи в рамках первого компонента несущей нисходящей линии связи; и осуществляют связь с устройством базовой станции путем агрегированного использования и первого компонента несущей нисходящей линии связи, и второго компонента несущей нисходящей линии связи, причем первый компонент несущей нисходящей линии связи и второй компонент несущей нисходящей линии связи имеют различные несущие частоты и каждый из первого компонента несущей нисходящей линии связи и второго компонента несущей нисходящей линии связи имеет свою собственную полосу пропускания системы в нисходящей линии связи. 6. Способ связи по п.5, в котором полоса пропускания системы второй компонентной несущей нисходящей линии связи соответствует числу блоков ресурсов. 7. Способ связи, выполняемый устройством базовой станции, причем способ содержит этапы, на которых передают сигнал, включающий в себя информацию, которая указывает полосу пропускания системы и несущую частоту второго компонента несущей нисходящей линии связи, отличного от первого компонента несущей нисходящей линии связи, в устройство мобильной станции с использованием RRCсигнализации через физический совместно используемый канал нисходящей линии связи в рамках первого компонента несущей нисходящей линии связи, причем первый компонент несущей нисходящей линии связи и второй компонент несущей нисходящей линии связи имеют различные несущие частоты, и каждый из первого компонента несущей нисходящей линии связи и второго компонента несущей нисходящей линии связи имеет свою собственную полосу пропускания системы в нисходящей линии связи, и осуществляют связь с устройством мобильной станции путем агрегированного использования и первого компонента несущей нисходящей линии связи, и второго компонента несущей нисходящей линии связи. 8. Способ связи по п.7, в котором полоса пропускания системы второй компонентной несущей нисходящей линии связи соответствует числу блоков ресурсов.
