Конструкция чехольного типа с гибким вложением

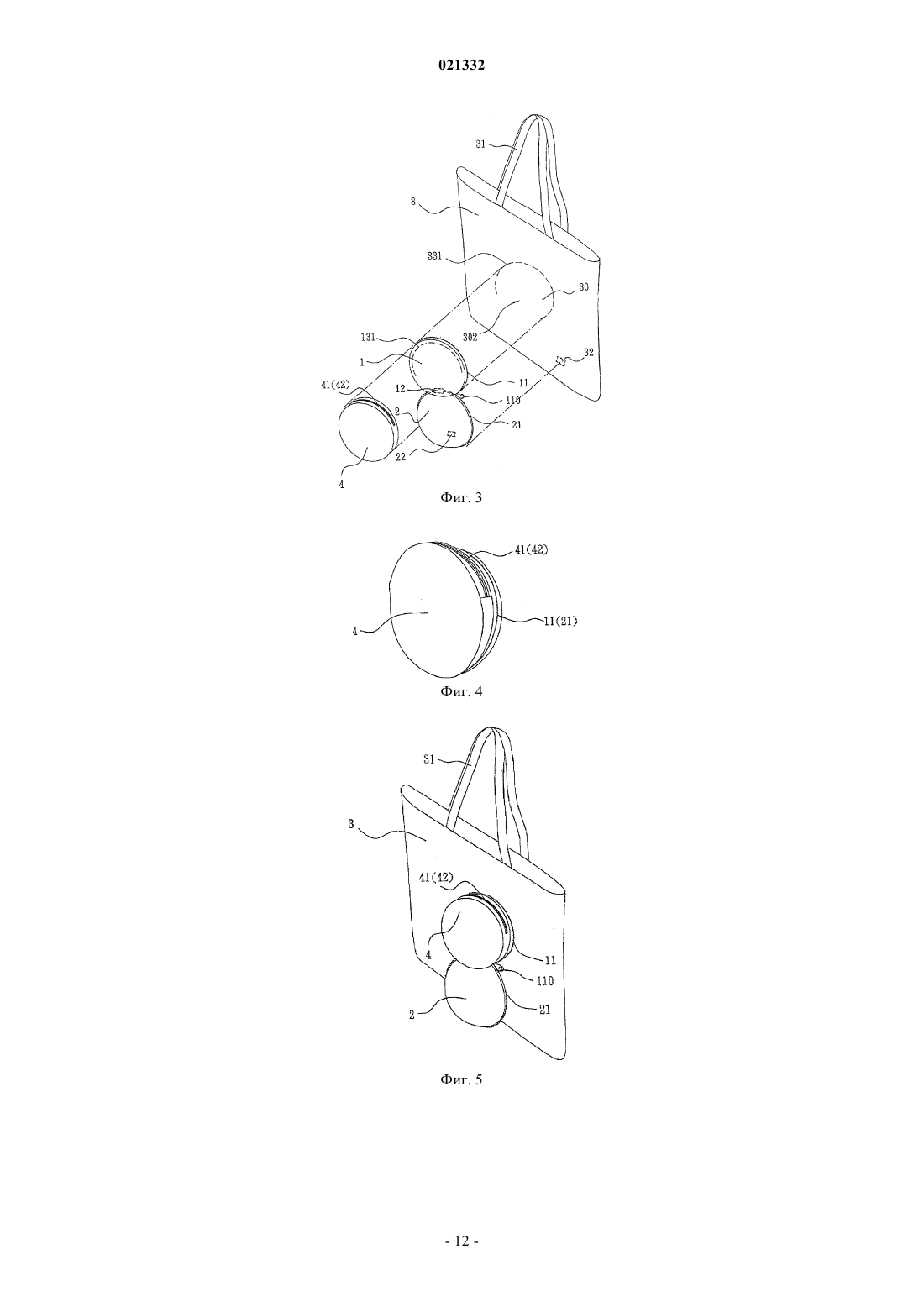

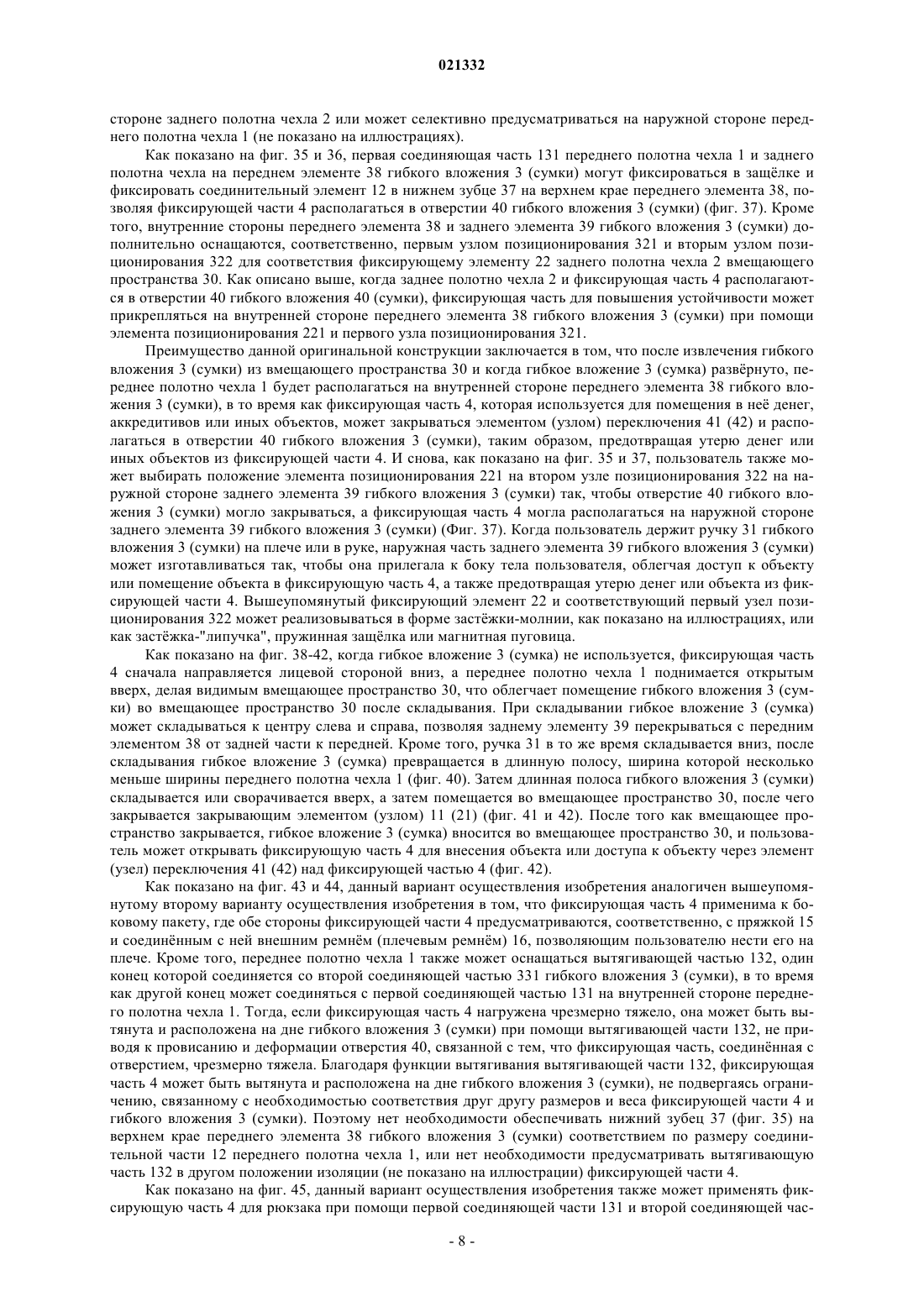

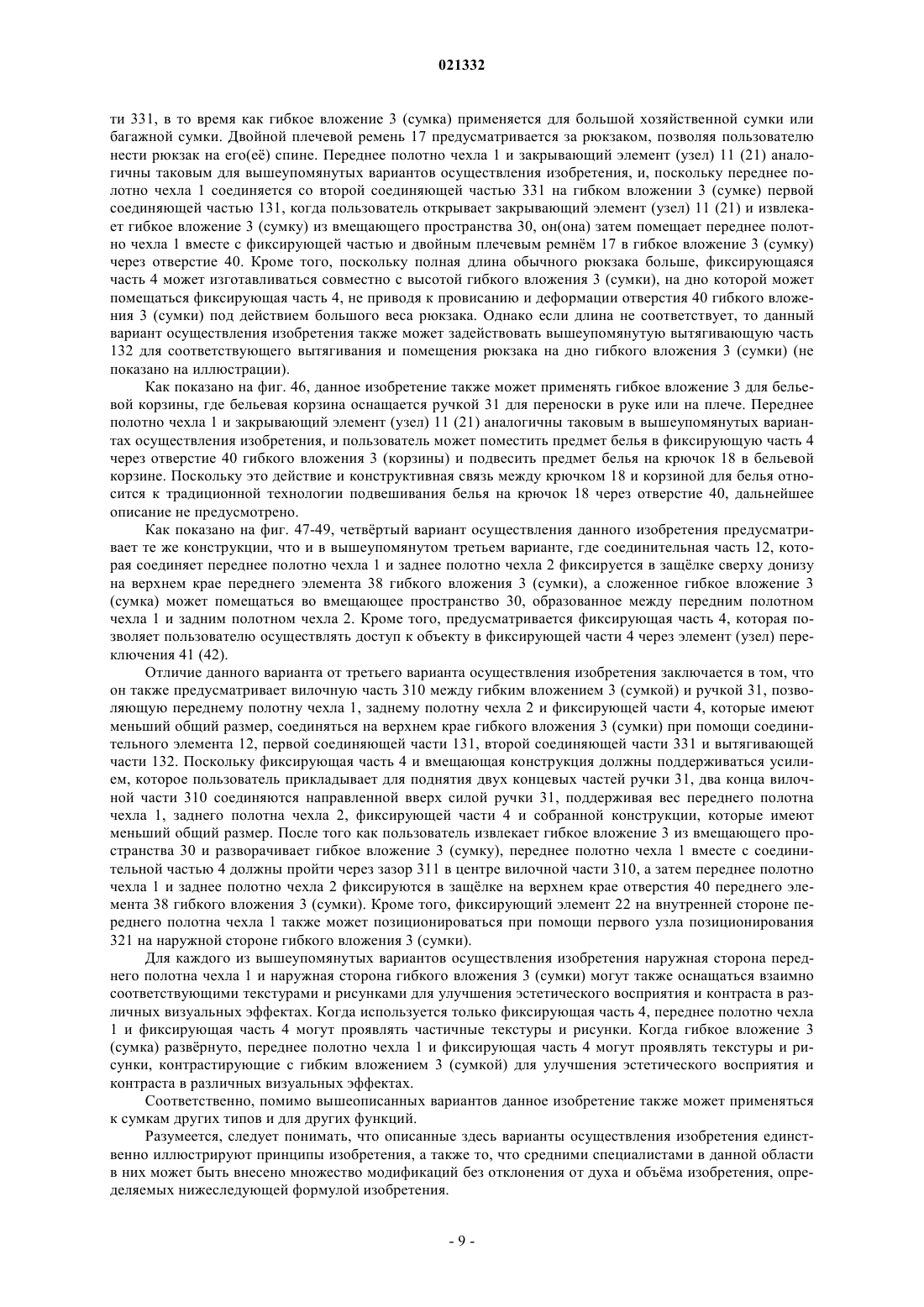

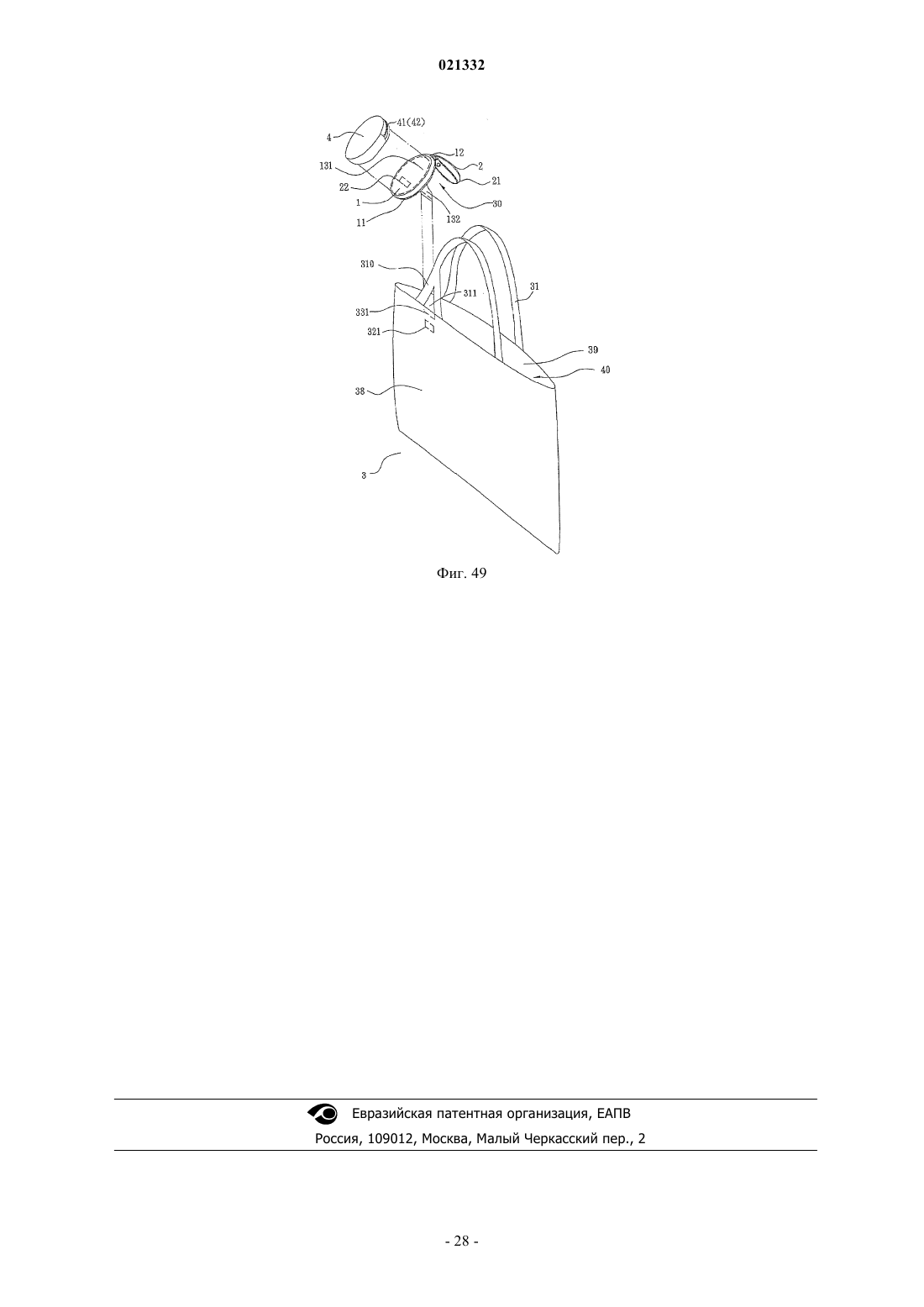

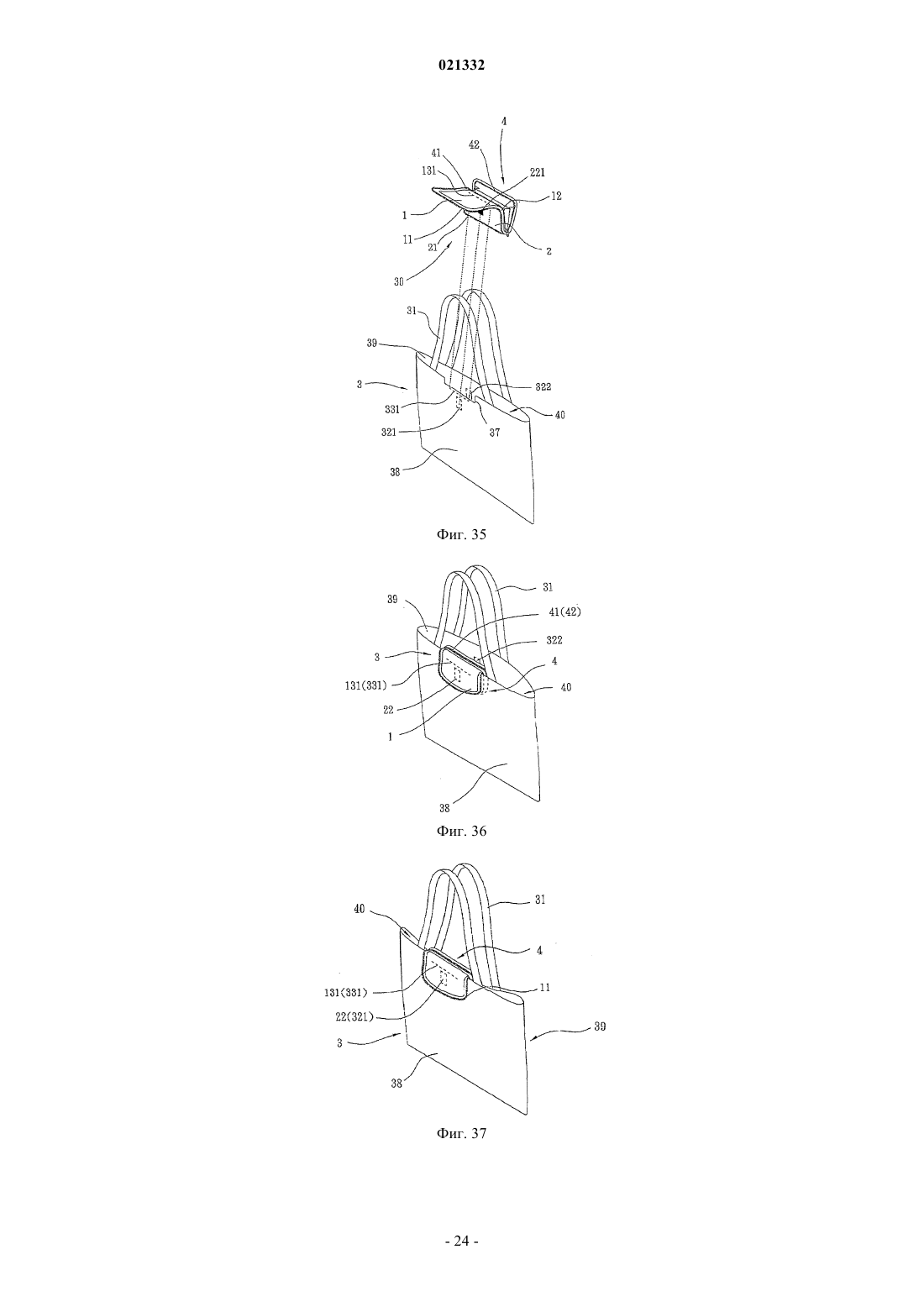

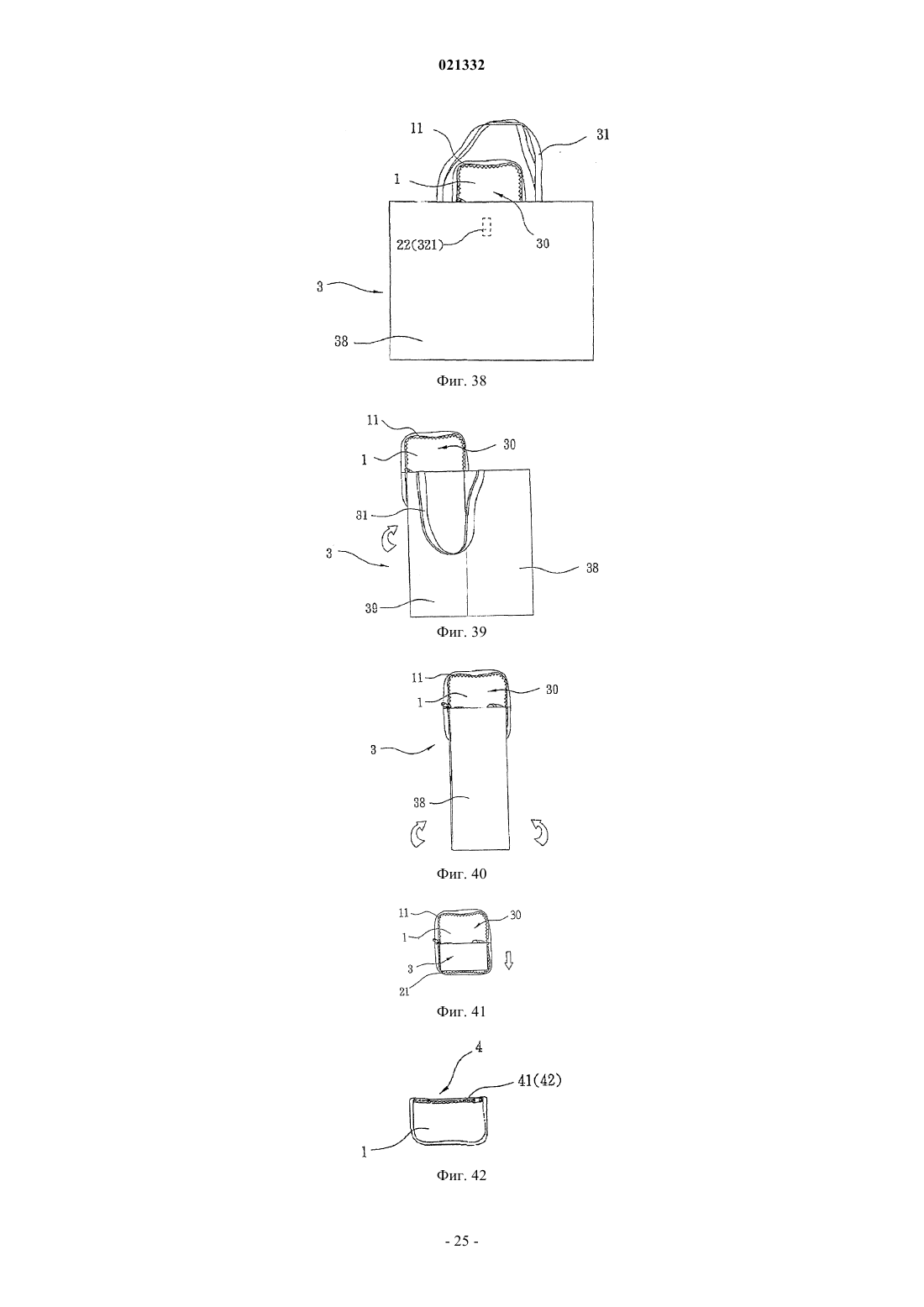

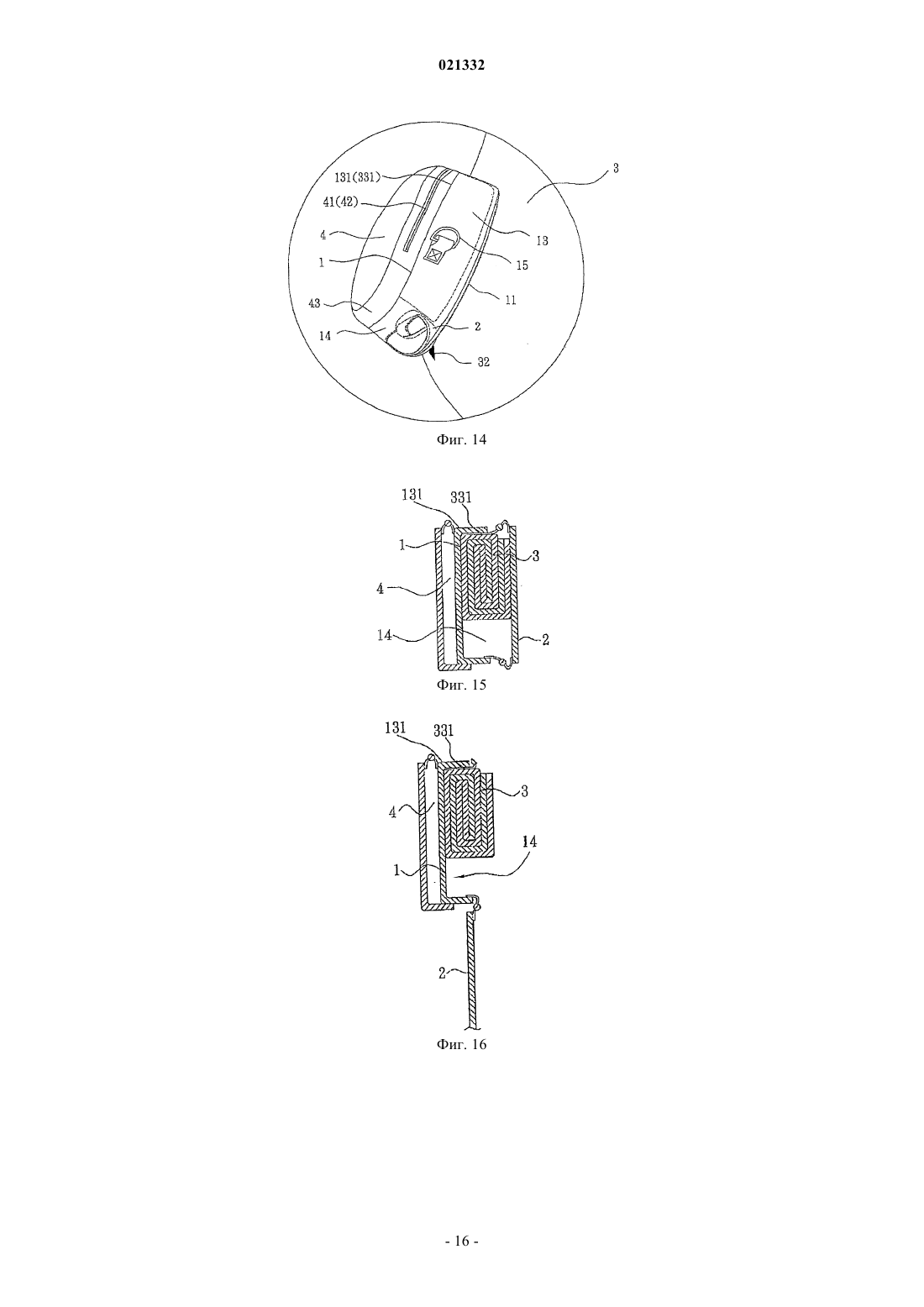

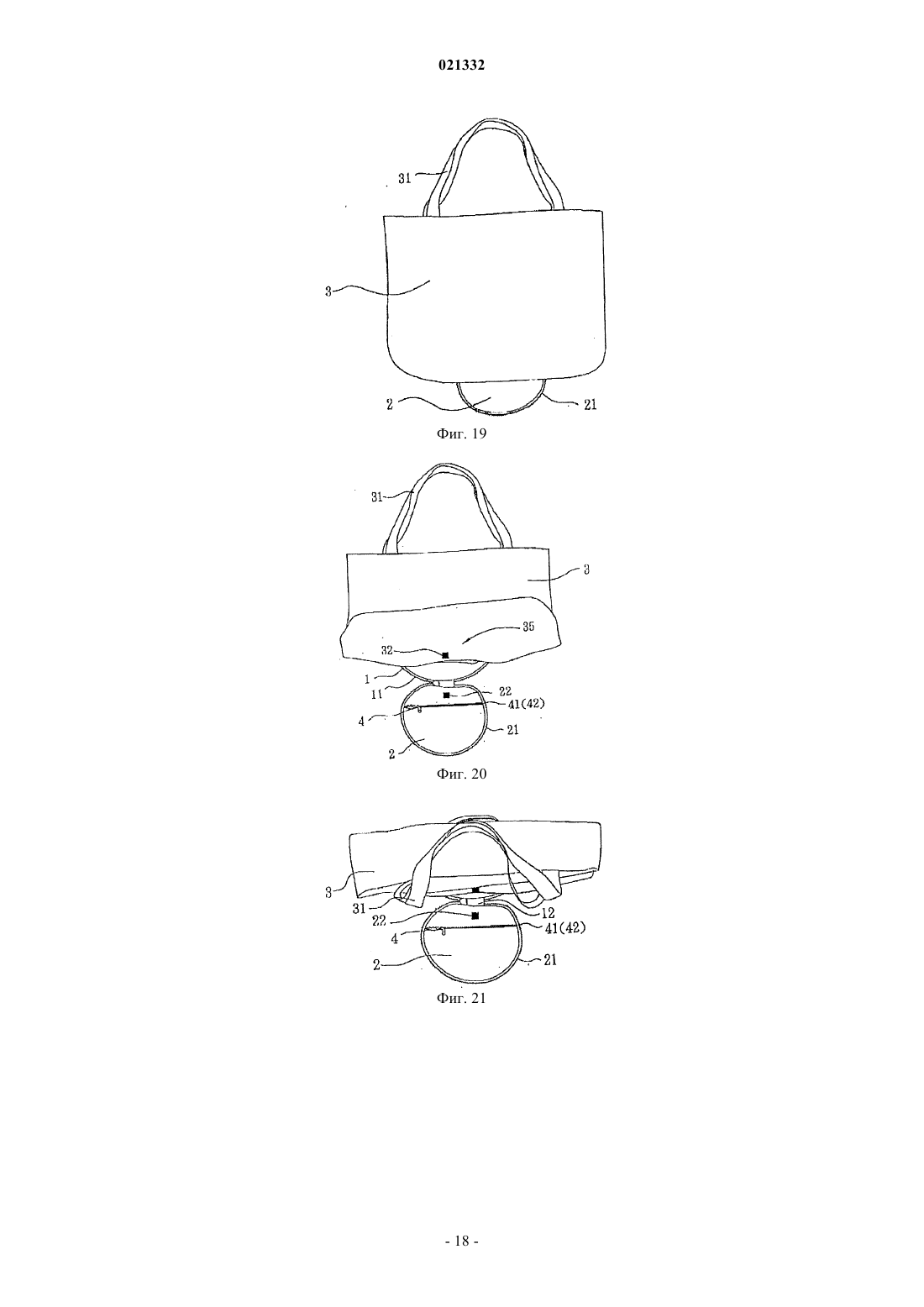

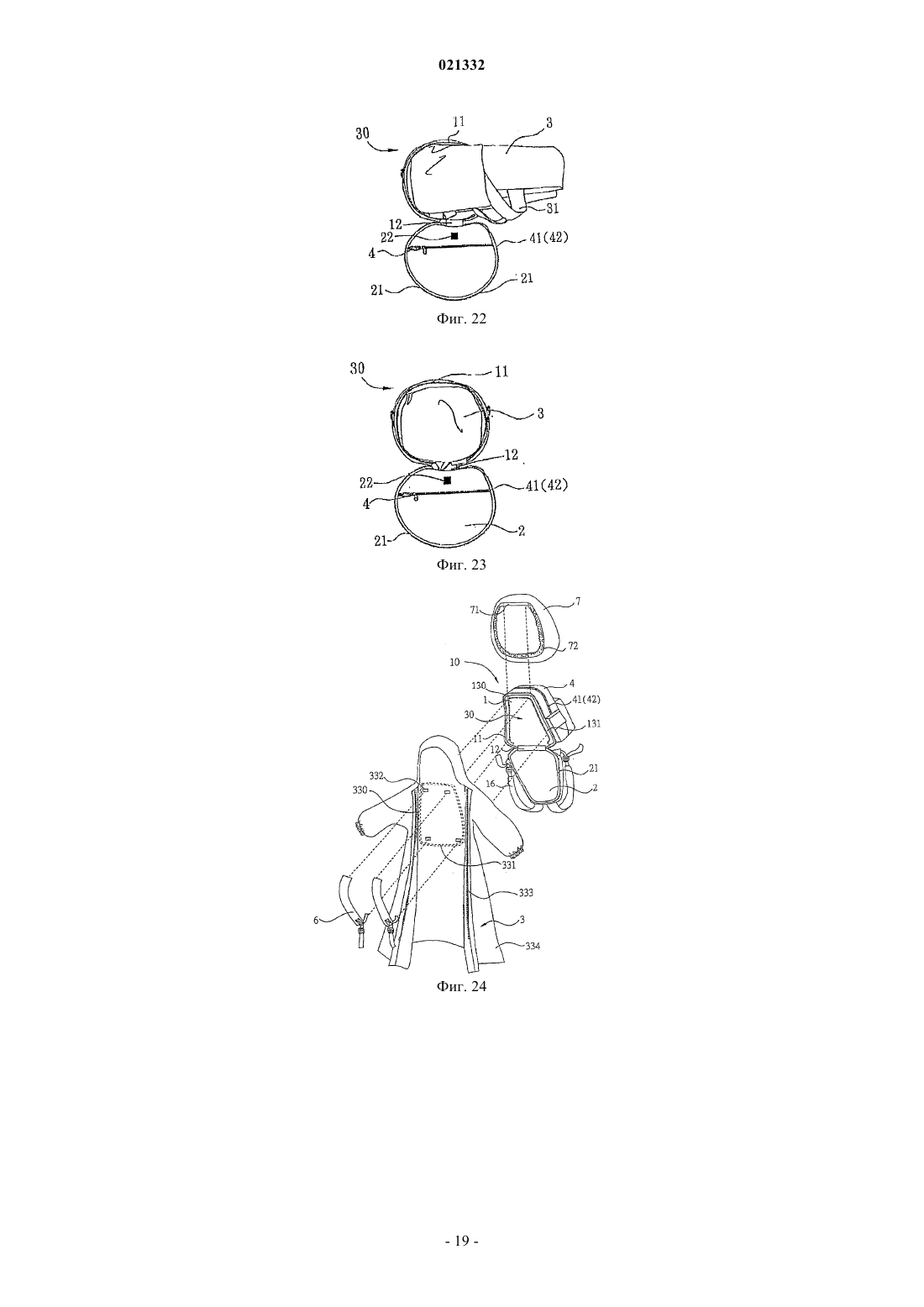

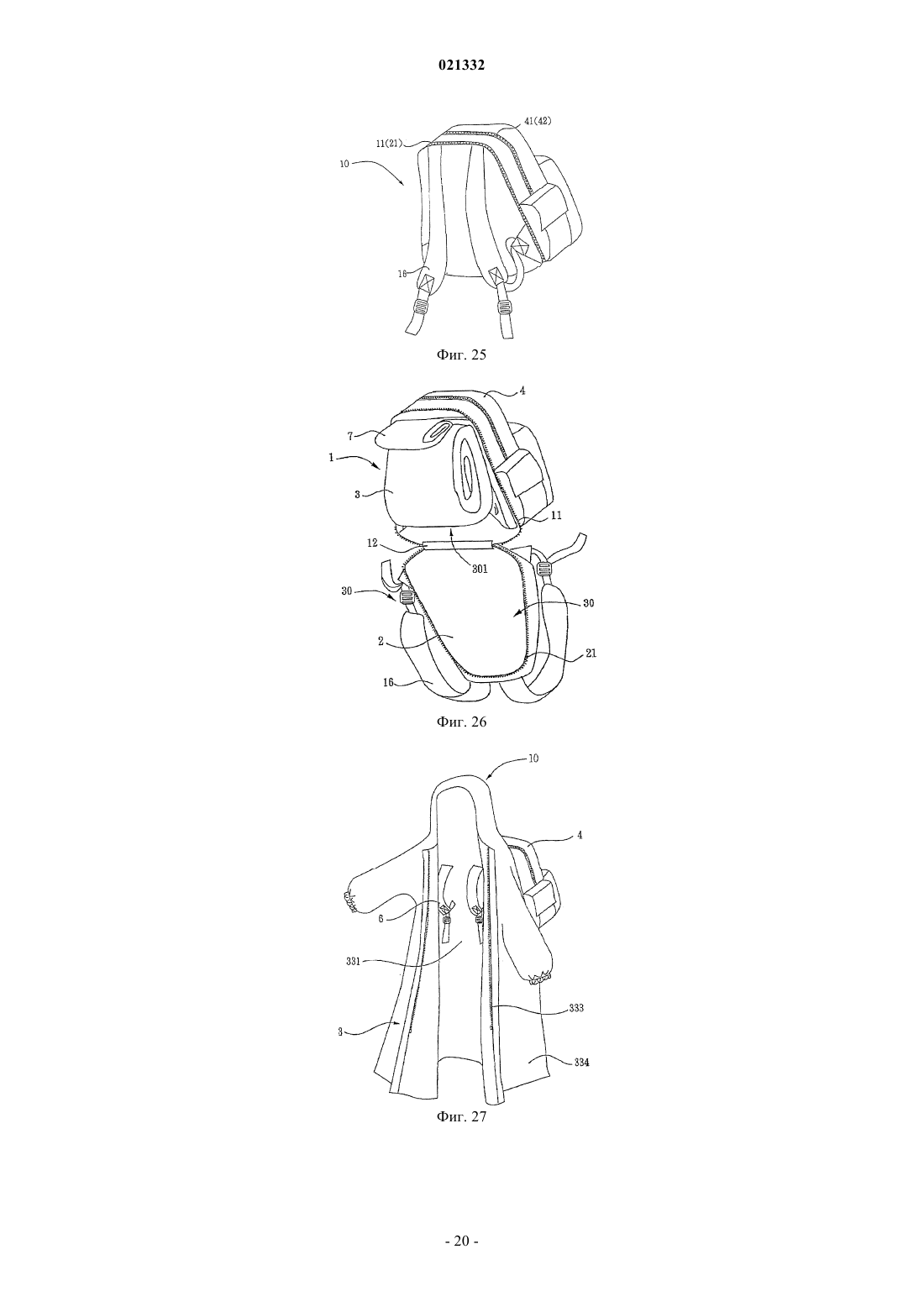

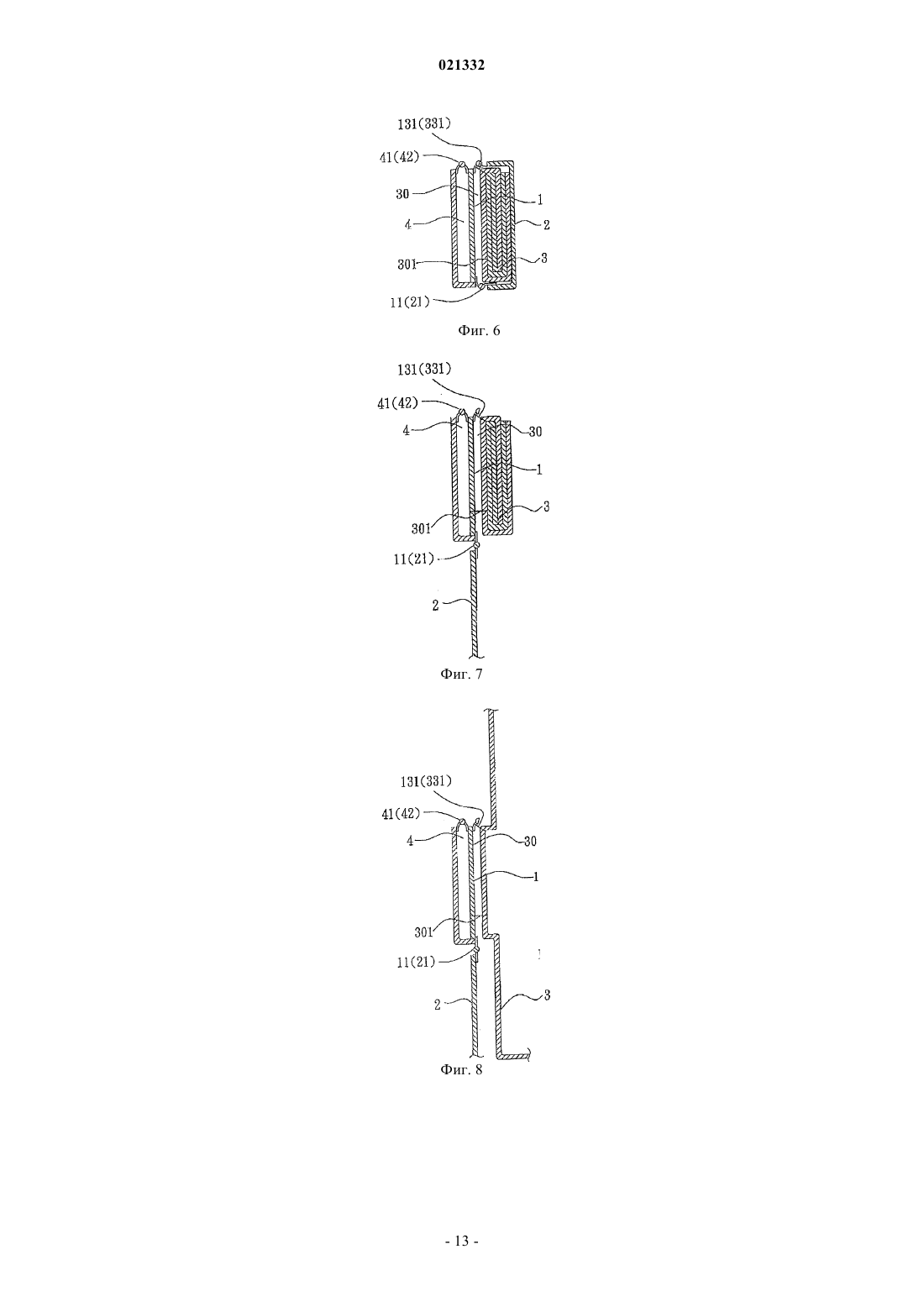

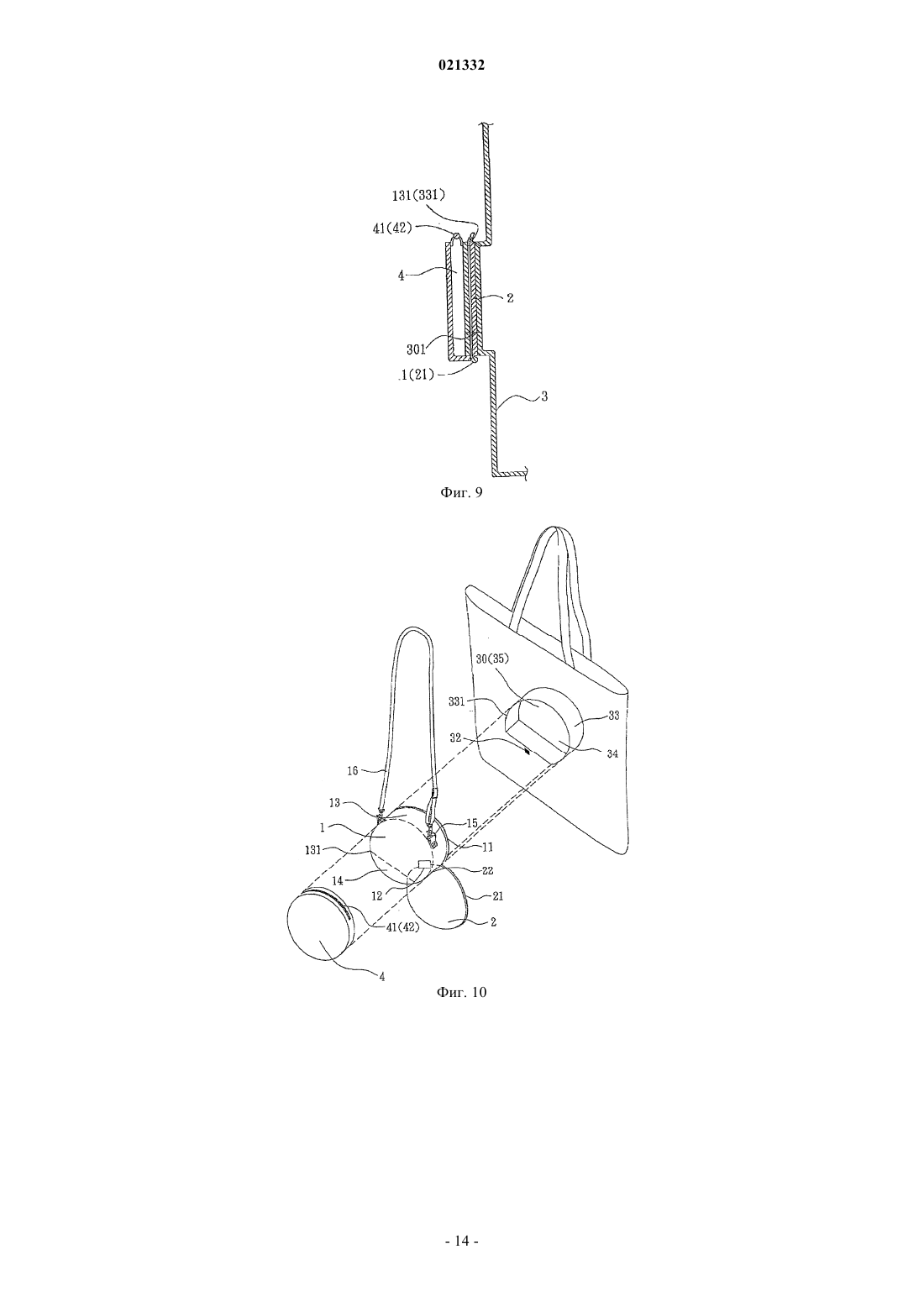

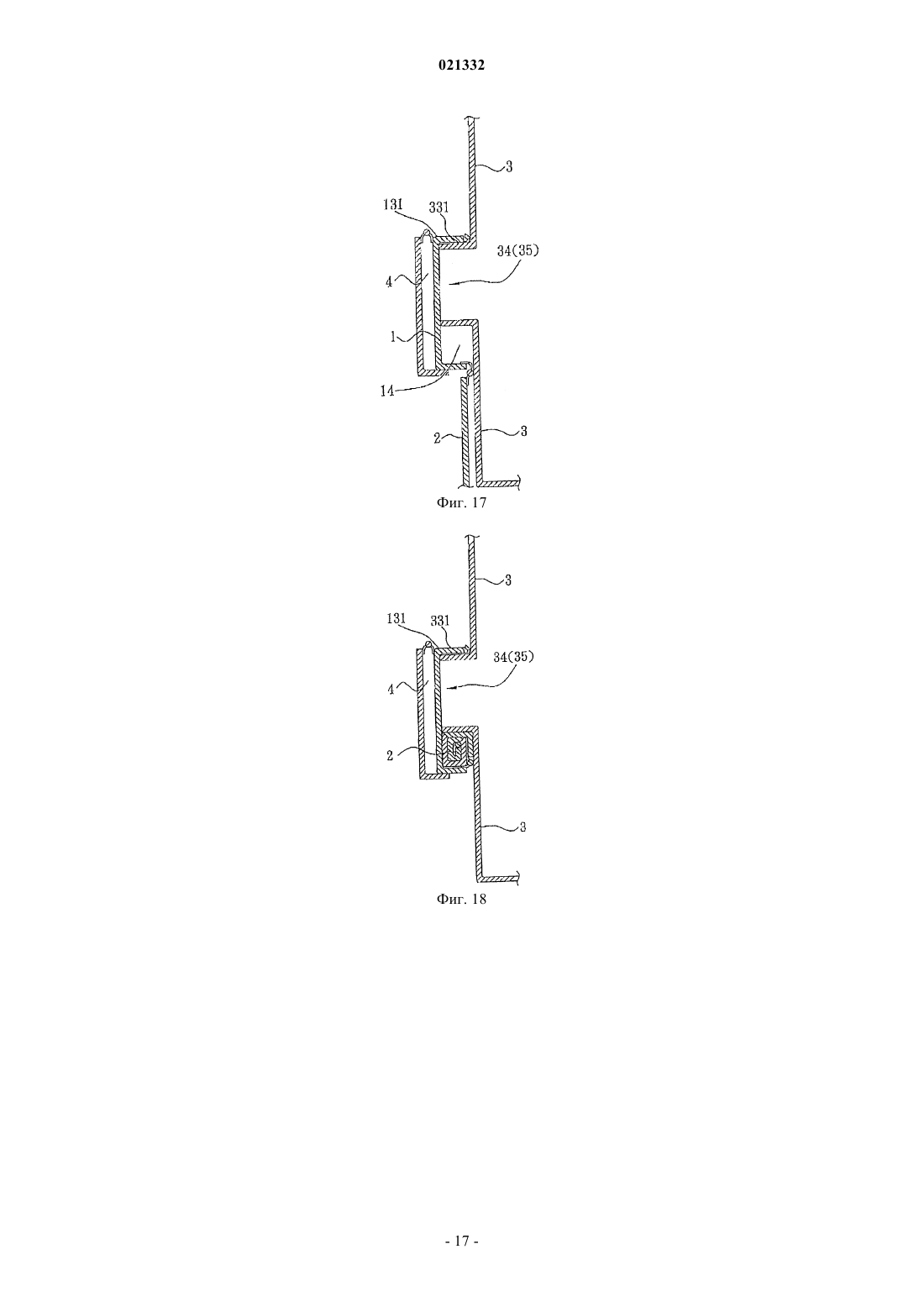

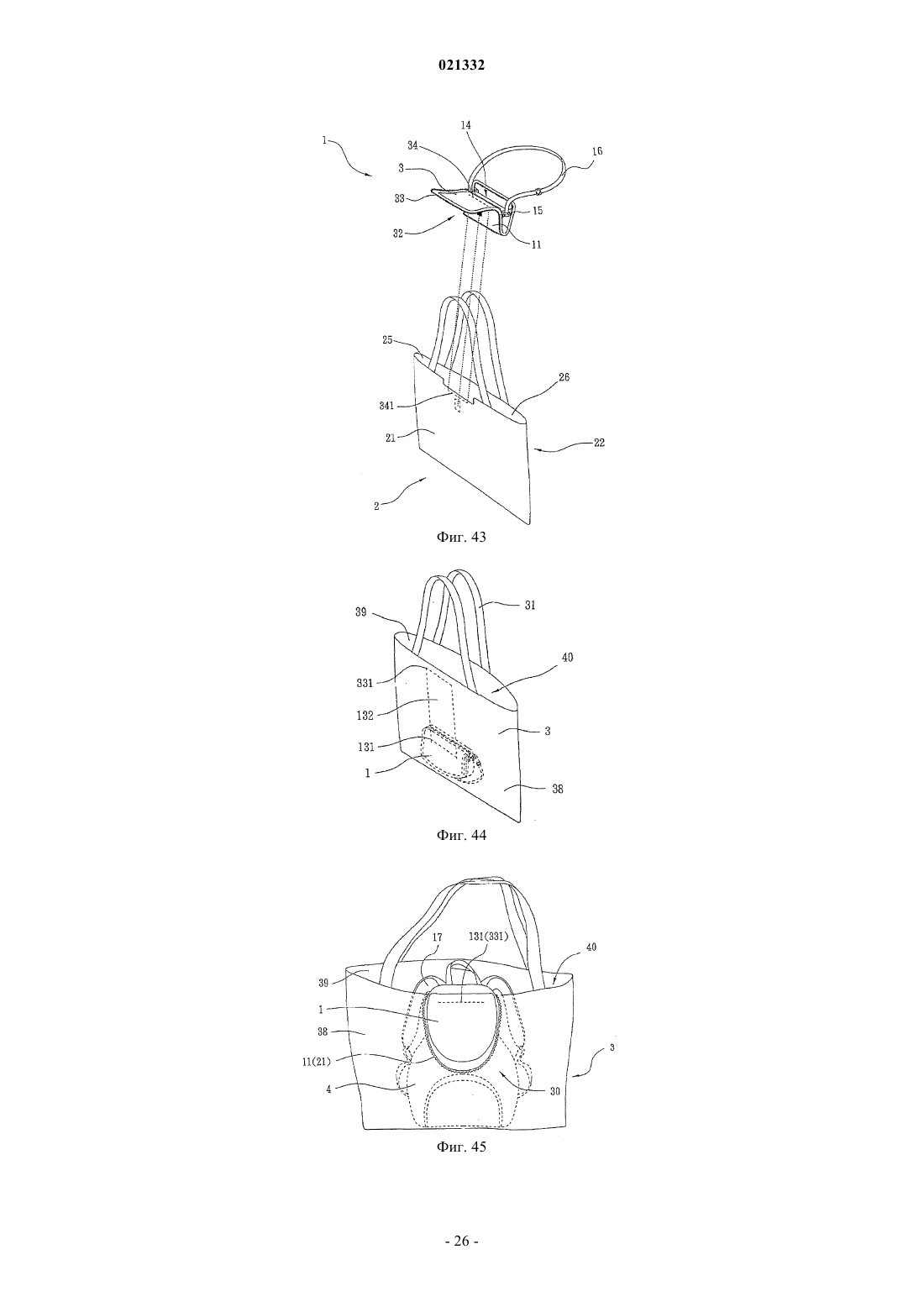

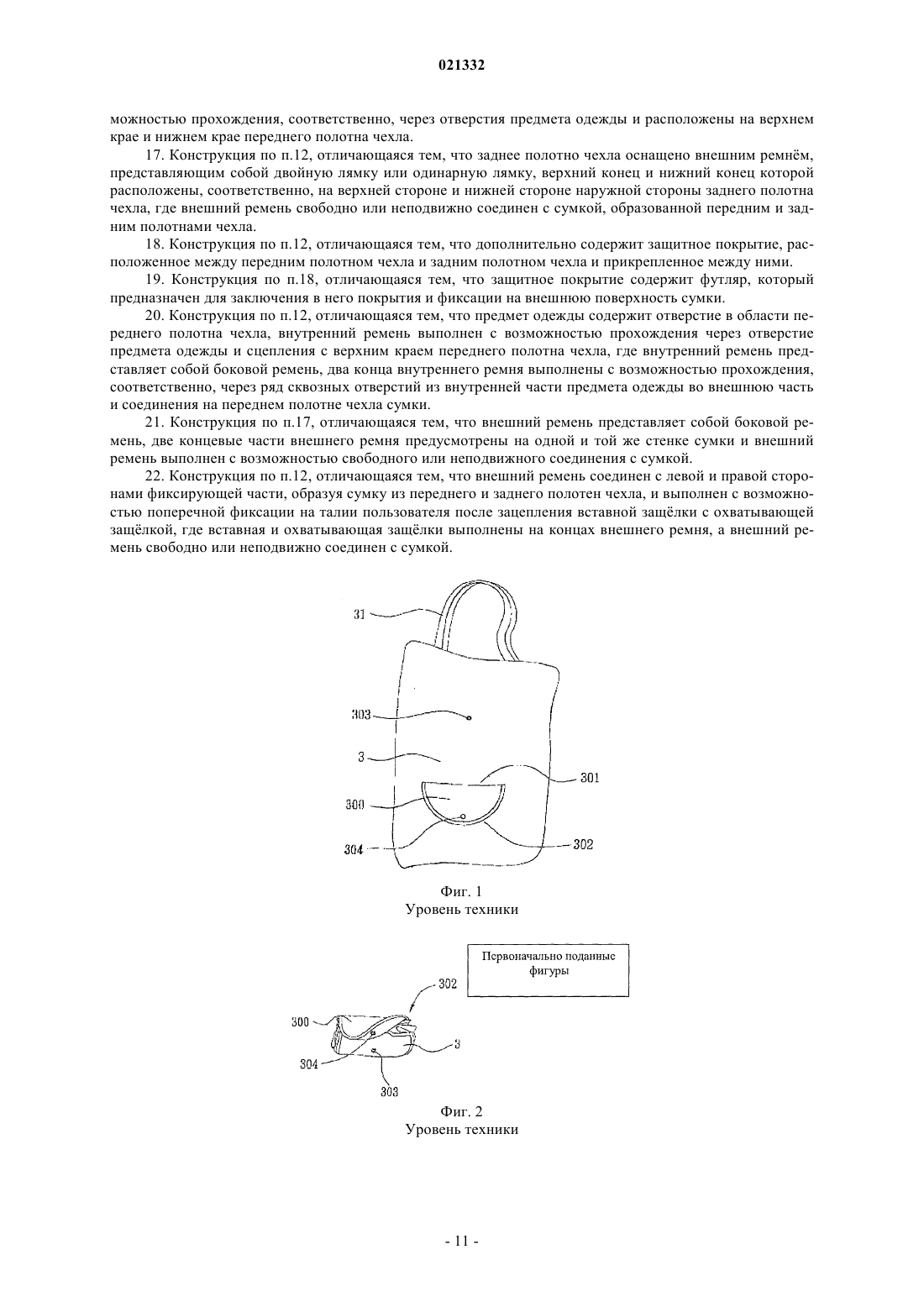

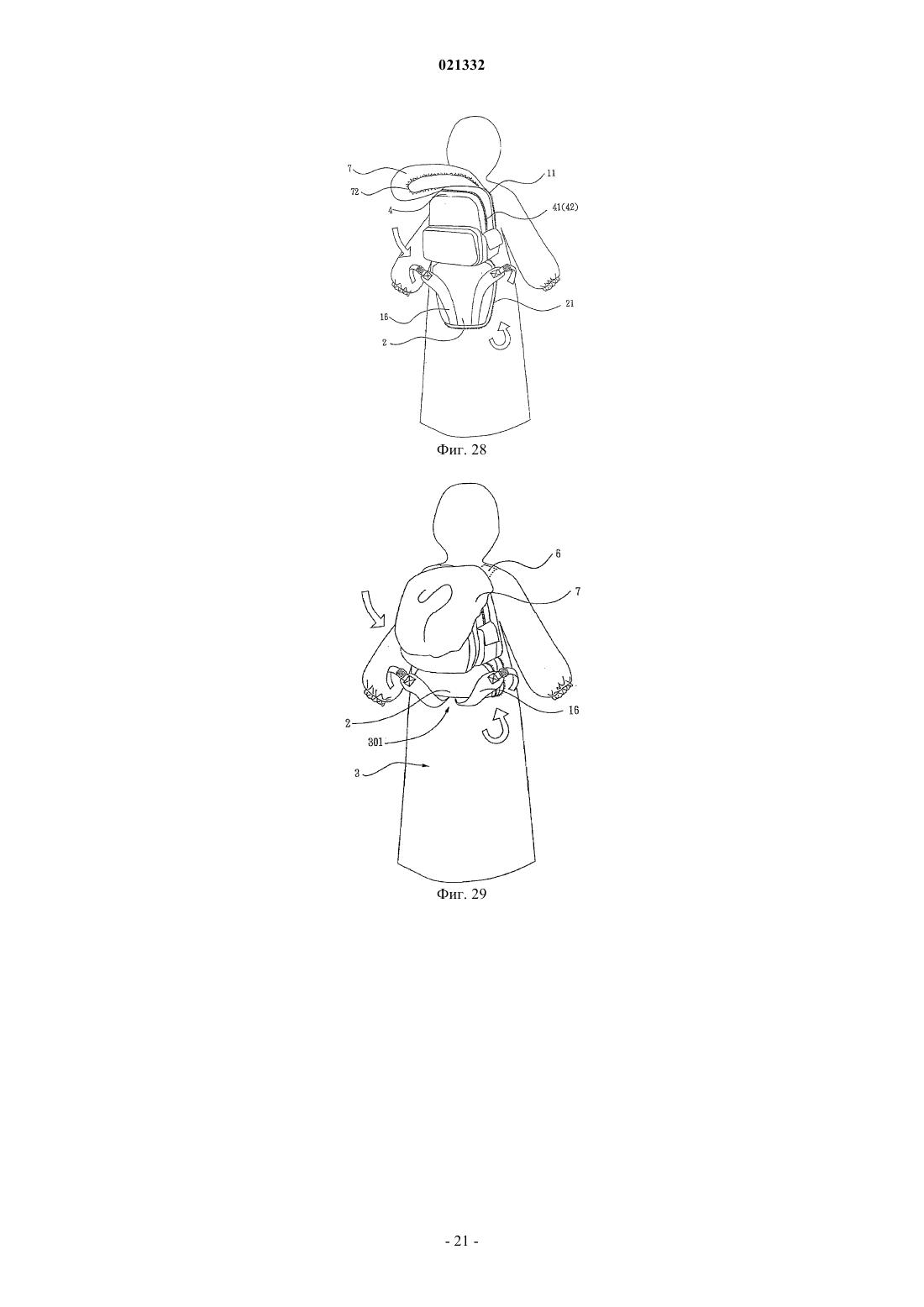

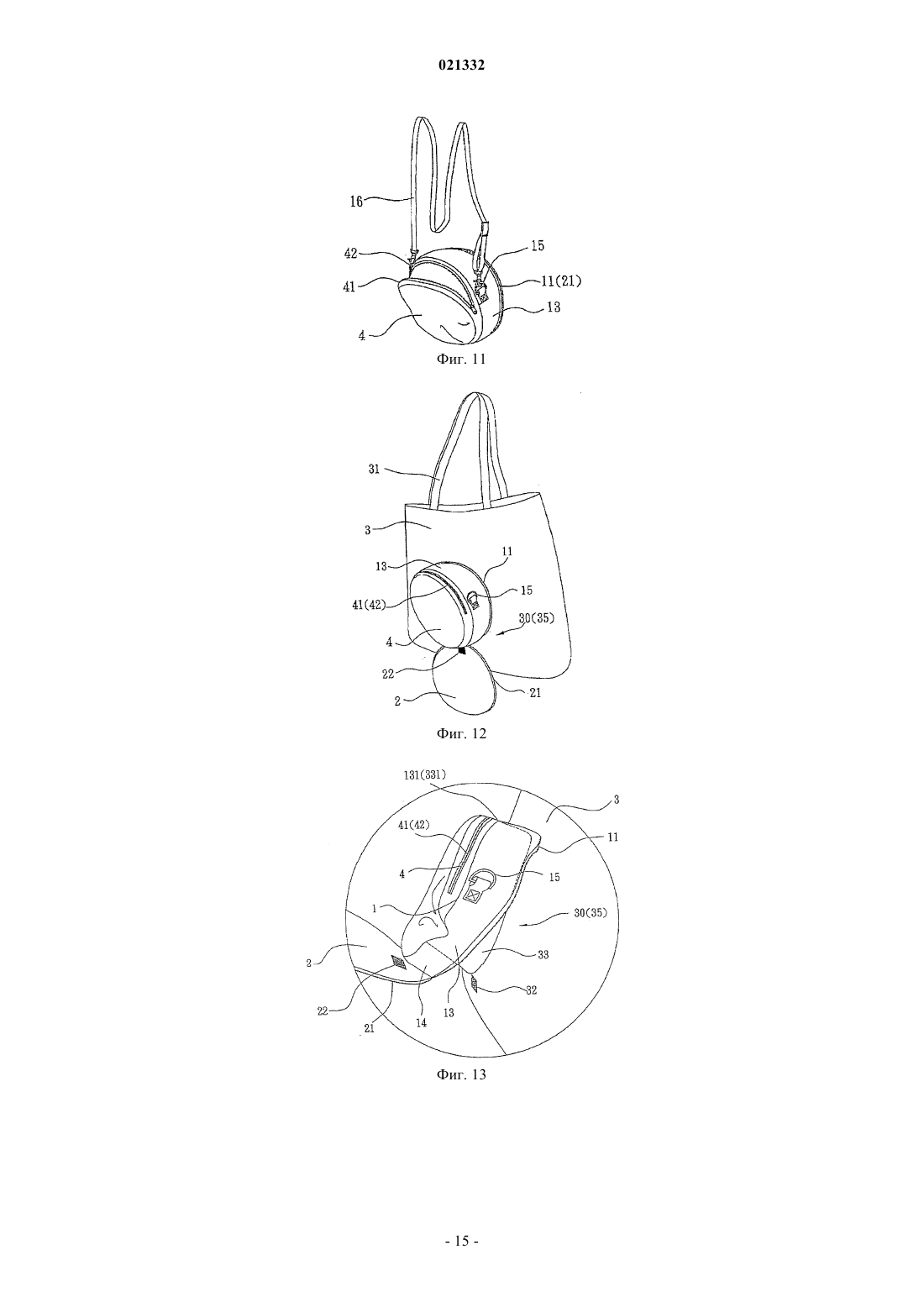

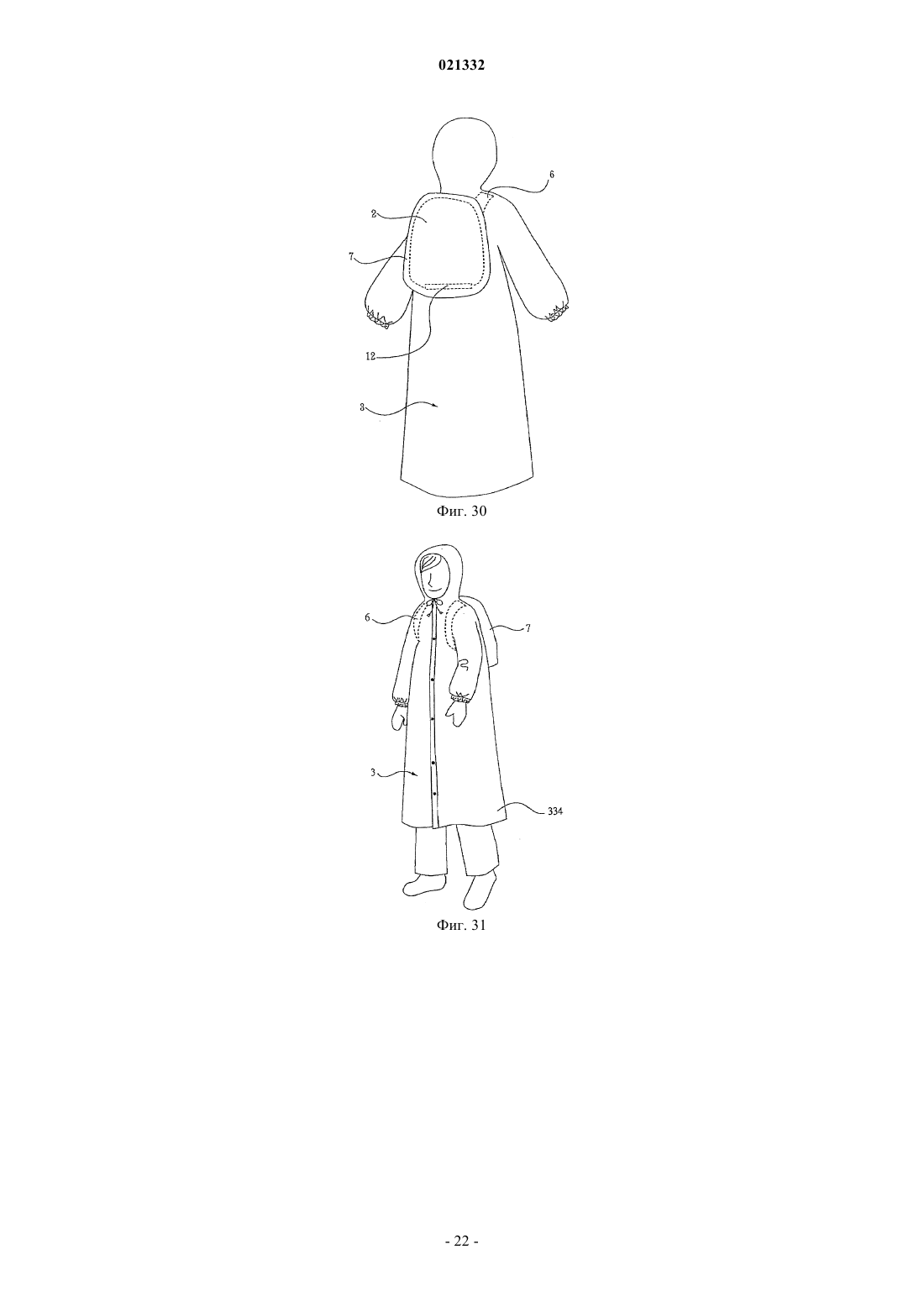

КОНСТРУКЦИЯ ЧЕХОЛЬНОГО ТИПА С ГИБКИМ ВЛОЖЕНИЕМ Конструкция чехольного типа с гибким вложением, которая, главным образом, включает переднее полотно чехла, заднее полотно чехла, соединительную часть и гибкое вложение. Переднее полотно чехла включает первую соединяющую часть и закрывающий элемент, в то время как заднее полотно чехла включает закрывающий узел, соответствующий закрывающему элементу. Соединительный элемент располагается между передним полотном чехла и задним полотном чехла, соединяя оба полотна. Гибкое вложение включает вторую соединяющую часть, и переднее полотно чехла и гибкое вложение фиксируются путм сцепления первой соединяющей части со второй соединяющей частью. Кроме того, вмещающая конструкция дополнительно включает фиксирующую часть. Во вмещающем состоянии фиксирующая часть используется для помещения в не объектов небольшого размера, в то время как в разврнутом состоянии для помещения в него объектов большего размера также используется гибкое вложение, а фиксирующая часть также может использоваться для помещения в не объектов небольшого размера. Помимо применения к изделиям типа сумок вмещающая конструкция согласно данному изобретению также может применяться для помещения в не другого предмета одежды, объединнного с изделием типа сумки или другим гибким вложением. Предпосылки изобретения Область технического применения Данное изобретение относится к конструкции чехольного типа с гибким вложением и, в частности,к многофункциональной конструкции, которая задействует способ крепления, облегчающий пользователю помещение и осуществление доступа к гибкому вложению, такому как сумка или одежда. Описание прототипов Для большинства людей в современном высокоразвитом индустриальном обществе значительно возросла необходимость в переноске всех типов личных вещей более простым и удобным способом. Например, для снижения потребления полиэтиленовых пакетов в целях защиты окружающей среды человек, осуществляющий покупки в крупном торговом центре, должен приносить с собой свою собственную многоразовую хозяйственную сумку. Кроме того, для защиты от холода или дождя, вызванных изменениями температуры или наступлением сезона дождей, он(она) должен(должна) сам(сама) носить тонкое пальто, ветровку или одежду другого типа. Однако существующие конструкции, предназначенные для обеспечения складывания и вмещения, применяемые для многоразовых хозяйственных сумок,тонких пальто, ветровок или одежды других типов, не способны обеспечить эффекты простоты, быстрого вмещения и доступа. Более того, существующие конструкции, ограниченные рамками изделий, оснащены лишь единственной функцией вмещения и не оснащены комплексной функцией вмещения объектов и, в то же время, обеспечения конструкции, имеющей забавный внешний вид. Например, для существующих хозяйственных сумок, тонких пальто и ветровок, которые носятся персонально, для вмещения обычно применяется способ сворачивания. На фиг. 1 показано схематическое изображение обычной многоразовой хозяйственной сумки в разврнутом состоянии. Многоразовая хозяйственная сумка, в первую очередь, включает сумку 3, ручку 31, закрывающий элемент 300, вставной вмещающий элемент 304 и охватывающий вмещающий элемент 305, где закрывающий элемент 300 также включает закреплнный конец 302 и свободный конец 303. Закрывающий элемент 300 фиксируется на наружной стороне сумки 3 закреплнным концом 302, вставляемый вмещающий элемент 304 предусматривается в соответствующем положении открытого конца 303, а охватывающий вмещающий элемент 305 предусматривается в положении, соответствующем верхней стороне вставляемого вмещающего элемента 304 на соответствующем расстоянии. На фиг. 2 показана сврнутая многоразовая хозяйственная сумка. При вмещении сумка 3 вначале складывается так, чтобы е ширина была равна ширине вмещающего элемента 300, а затем заворачивается под открытый конец 303 закрывающего элемента 300 вместе с ручкой 31. После того как сумка 3 сворачивается до размера закрывающего элемента 300, сумка 3 собирается при помощи вставляемого вмещающего элемента 304 на свободном конце 303, а охватывающий вмещающий элемент 305 фиксируется, позволяя, таким образом, сумке 3 после сворачивания фиксироваться под закрывающим элементом 300. Помимо вышеупомянутой многоразовой хозяйственной сумки личное тонкое пальто или ветровка(не показаны на иллюстрациях), имеющиеся в продаже на существующих рынках, также используют сходный способ сворачивания и оснащаются единственной функцией уменьшения размера после сворачивания без использования других функций. Для пользователя это является весьма несовершенным, поскольку не обеспечивается удобство использования и многофункциональность. Краткое описание изобретения Первой целью данного изобретения является создание конструкции чехольного типа с гибким вложением, где используется способ крепления, облегчающий пользователю в быстром помещении и доступе к гибкому вложению, такому как сумка или одежда, а также обеспечение комплексной функции одновременного использования фиксирующей части меньшего размера и большего вмещающего пространства. Данное изобретение, в первую очередь, включает переднее полотно чехла, заднее полотно чехла, соединительную часть и гибкое вложение, где переднее полотно чехла содержит первую соединяющую часть, заднее полотно чехла оснащается закрывающим узлом, соответствующим закрывающему элементу, а соединительный элемент выполнен между передним полотном чехла и задним полотном чехла, соединяя оба полотна. Гибкое вложение содержит вторую соединяющую часть для зацепления с первой соединяющей частью. Вторая цель данного изобретения - создание конструкции чехольного типа с гибким вложением, где наружная сторона переднего полотна чехла или внутренняя или наружная сторона заднего полотна чехла дополнительно оснащается фиксирующей частью для обеспечения дополнительной функции помещения в него объекта наряду с вмещением гибкого вложения. Кроме того, боковая стенка вмещающей конструкции, которая соединена с фиксирующей частью, может дополнительно оснащаться пряжкой и ремнм, облегчая пользователю переноску сумки в случае необходимости. Третья цель данного изобретения - создание конструкции чехольного типа с гибким вложением, где гибкое вложение и переднее полотно чехла соединены по части переднего полотна с образованием вмещающего отверстия для размещения заднего полотна чехла, когда гибкое вложение развернуто. Четвртая цель данного изобретения - создание конструкции чехольного типа с гибким вложением,где между передним полотном чехла и закрывающим элементом выполнена боковая стенка, а гибкое вложение включает стыковочную часть, которая соответствует боковой стенке. Стыковочная часть пред-1 021332 ставляет собой кольцеобразный элемент, радиус которого меньше радиуса боковой стенки. Поскольку боковая стенка частично перекрывается со стыковочной частью и закрывает е, а верхняя стенка кольцеобразной стыковочной части прилегает к верхней стенке боковой стенки, первая вмещающая часть будет формироваться в неприлегающем пространстве между нижней стенкой стыковочной части и боковой стенкой, таким образом, вмещая сложенное заднее полотно чехла. Пятая цель данного изобретения - создание конструкции чехольного типа с гибким вложением, которая применяется к сумке и оснащается соединительным элементом, соединяющим переднее полотно чехла и заднее полотно чехла. Соединительный элемент выполнен изогнутым и зафиксированным сверху донизу на верхнем крае сумки между двумя концевыми частями ручки, где сложенное гибкое вложение может помещаться во вмещающее пространство, образованное между передним полотном чехла и задним полотном чехла. Поскольку соединительный элемент фиксируется в защлке между двумя концевыми частями ручки на верхнем крае гибкого вложения, вес вмещающей конструкции и удерживающей части поддерживается усилием, которое пользователь прилагает для подъма двух концевых частей ручки, что предохраняет верхний край гибкого вложения от провисания и деформации, связанной с весом фиксирующей части. Верхний край переднего элемента или заднего элемента гибкого вложения также может оснащаться нижним зубцом, имеющим насеченный размер, соответствующий ширине соединительной части так, чтобы гибкое вложение и фиксирующая часть могли объединяться более ровно, привлекательно и устойчиво. Шестая цель изобретения - создание конструкции чехольного типа с гибким вложением, которая применяется для сумки и оснащается вытягивающим элементом для вытягивания и помещения фиксирующей части в нижнюю часть гибкого вложения, где конец вытягивающего элемента соединен со второй соединяющей частью. Поэтому когда фиксирующая часть подвергается слишком большой нагрузке,она может вытягиваться и входить в нижнюю часть гибкого вложения при помощи вытягивающей части,не приводя к провисанию и деформации отверстия, связанной с тем, что фиксирующая часть, соединнная с отверстием, имеет слишком большой вес. Седьмая цель данного изобретения - создание конструкции чехольного типа с гибким вложением,которая применяется для сумки и оснащается вилочной частью между концевой частью ручки и верхним краем сумки, позволяющей переднему полотну чехла и заднему полотну чехла, которые в целом имеют меньший размер вдоль фиксирующей части, соединяться с верхним краем переднего элемента гибкого вложения посредством соединительного элемента, первой соединяющей части, второй соединяющей части и вытягивающей части. Кроме того, вес переднего полотна чехла, заднего полотна чехла, удерживающей части и вмещающей конструкции поддерживается усилием, которое пользователь прилагает для подъма ручки и вилочной части. Восьмая цель данного изобретения - создание конструкции чехольного типа с гибким вложением,применимой к предмету одежды, объединнному с сумкой, которая носится на спине или на боку и горизонтально пристгивается к талии пользователя. Наружная сторона переднего полотна чехла или внутренняя или наружная сторона заднего полотна чехла также соединяется с фиксирующей частью, обеспечивая дополнительную функцию помещения в не объекта в дополнение к вмещению предмета одежды. Предмет одежды содержит внутренний ремень для содействия использованию в качестве бокового пакета, рюкзака или поясной сумки, который сцеплен с фиксирующей частью для образования сумки из переднего и заднего полотна чехла. Когда одежда вмещена, внешний ремень заднего полотна чехла может содействовать переноске сумки и предмета одежды, помещнных во вмещающее пространство. Девятая цель данного изобретения - создание конструкции чехольного типа с гибким вложением,которая применяется к предмету одежды, объединнному с сумкой. Данное изобретение дополнительно оснащается рядом сквозных отверстий для предмета одежды, которые позволяют ряду концевых частей внутреннего ремня (одинарного плечевого ремня или двойного плечевого ремня) проходить через эти сквозные отверстия в одежде для сцепления с сумкой. Затем первая соединяющая часть сцепляется с соответствующей второй соединяющей частью для фиксации переднего полотна чехла и предмета одежды,где верхний и нижний концы внутреннего ремня проходят, соответственно, через ряд сквозных отверстий предмета одежды, соединяясь с верхним и нижним краями переднего полотна чехла так, чтобы вес сумки мог поддерживаться тогда, когда пользователь надевает одежду. Десятая цель данного изобретения - создание конструкции чехольного типа с гибким вложением,которая применяется к предмету одежды, объединнному с сумкой. Данное изобретение дополнительно содержит защитное покрытие, расположенное между передним полотном чехла и задним полотном чехла и прикрепленное между ними. Боковая сторона защитного покрытия оснащается соединительной стороной для соединения с сумкой. Соединительная сторона располагается на верхнем крае защитного покрытия и соединяется с верхним краем переднего полотна чехла или первой соединяющей частью. Кроме того, защитное покрытие содержит футляр, который предназначен для заключения в него покрытия и фиксации на внешнюю поверхность сумки, таким образом, обеспечивая для сумки эффект водонепроницаемости. Одиннадцатая цель данного изобретения - создание конструкции чехольного типа с гибким вложением, которая применяется к предмету одежды, объединнному с сумкой. Предмет одежды и сумка со-2 021332 единяются свободно или неподвижно. Для обеспечения способа неподвижного соединения, первая соединяющая часть и вторая соединяющая часть сцепляются путм склеивания, горячего прессования или прошивки. Для обеспечения режима свободного соединения, с одной стороны, первая соединяющая часть и вторая соединяющая часть выполнены в виде первого и второго подвижных соединительных элементов (таких как застжка-молния, пружинная защлка, застжка "липучка"), таким образом, обеспечивая функцию снятия предмета одежды и сумки. Поэтому, когда предмет одежды или сумка повреждается или загрязняется, она может отсоединяться и заменяться для использования. Двенадцатая цель данного изобретения - создание конструкции чехольного типа с гибким вложением, где наружная часть переднего полотна чехла и наружная часть гибкого вложения также могут снабжаться соответствующими текстурами или рисунками для улучшения эстетического восприятия или контраста в различных визуальных эффектах. Если используется только фиксирующая часть, переднее полотно чехла и фиксирующая часть будут проявлять частичные текстуры или рисунки. С другой стороны, когда гибкое вложение разврнуто, переднее полотно чехла и удерживающая часть могут проявлять текстуры или рисунки, соответствующие гибкому вложению, таким образом, улучшая эстетическое восприятие, обеспечивая забавный внешний вид и контраст в различных визуальных эффектах. Для того чтобы сделать возможным дальнейшее понимание указанных целей и технологических способов изобретения, за кратким описанием графических материалов следует подробное описание предпочтительных вариантов осуществления изобретения. Краткое описание графических материалов Фиг. 1 - схематическое изображение традиционной хозяйственной сумки в разврнутом состоянии. Фиг. 2 - схематическое изображение традиционной хозяйственной сумки, которая сложена. Фиг. 3 - покомпонентное изображение первого варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 4 - схематическое изображение первого варианта осуществления данного изобретения во вмещнном состоянии. Фиг. 5 - схематическое изображение первого варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 6-9 - схематические изображения поперечного сечения первого варианта осуществления данного изобретения во вмещнных и разврнутых состояниях. Фиг. 10 - покомпонентное изображение второго варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 11 - схематическое изображение второго варианта осуществления данного изобретения в трхмерном вмещнном состоянии. Фиг. 12 - схематическое изображение второго варианта осуществления данного изобретения в трхмерном разврнутом состоянии. Фиг. 13 и 14 - частичные схематические изображения второго варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 15-18 - схематические изображения поперечного сечения второго варианта осуществления данного изобретения во вмещнных и разврнутых состояниях. Фиг. 19-23 - схематические изображения этапов вмещения первого и второго вариантов осуществления данного изобретения. Фиг. 24 - покомпонентный вид первой реализации данного изобретения для предмета одежды в разврнутом состоянии. Фиг. 25 - схематическое изображение первой реализации данного изобретения для предмета одежды после вмещения. Фиг. 26 - схематическое изображение первой реализации данного изобретения для предмета одежды в частично разврнутом состоянии. Фиг. 27 - схематическое изображение первой реализации данного изобретения для одежды в разврнутом состоянии. Фиг. 28 и 29 - схематические изображения операций вытягивания первой реализации данного изобретения для предмета одежды. Фиг. 30 и 31 - схематические изображения первой реализации данного изобретения для предмета одежды после разворачивания. Фиг. 32 и 33 - схематические изображения второй реализации данного изобретения для предмета одежды в разврнутом состоянии. Фиг. 34 - схематические изображения третьей реализации данного изобретения для предмета одежды в частично разврнутом состоянии. Фиг. 35 - покомпонентное изображение третьего варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 36 и 37 - первые схематические изображения третьего варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 38-42 - схематические изображения этапов вмещения третьего варианта осуществления данно-3 021332 го изобретения. Фиг. 43 и 44 - вторые схематические изображения третьего варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 45 - третье схематическое изображение третьего варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 46 - четвртое схематическое изображение третьего варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 47 - схематическое изображение четвртого варианта осуществления данного изобретения во вмещнном состоянии. Фиг. 48 - схематическое изображение четвртого варианта осуществления данного изобретения в разврнутом состоянии. Фиг. 49 - покомпонентное изображение четвртого варианта осуществления данного изобретения в разврнутом состоянии. Подробное описание предпочтительных вариантов осуществления изобретения Как показано на фиг. 3-5, первый вариант осуществления данного изобретения главным образом включает переднее полотно чехла 1, заднее полотно чехла 2, соединительный элемент 12 и гибкое вложение 3, где край переднего полотна чехла 1 оснащен первой соединяющей частью 131 и закрывающим элементом 11. Первая соединяющая часть 131 также может предусматриваться на заднем полотне чехла 2 или на соединительном элементе 12. Край заднего полотна чехла 2 оснащен закрывающим узлом 21, который соответствует закрывающему элементу 11, где закрывающий элемент 11 и закрывающий узел 21 представляют собой одностороннюю застжку-молнию и включают первый бегунок застжки 110. Соединительный элемент 12 предусматривается под передним полотном чехла 1 в соответствующем положении над задним полотном чехла 2 для соединения обоих полотен. Гибкое вложение 3 оснащается второй соединяющей частью 331, которая сцепляется с первой соединяющей частью 131 на переднем полотне чехла 1 и фиксирует переднее полотно чехла 1 на поверхности вблизи центра гибкого вложения 3. Наружная часть переднего полотна чехла 1 также может соединяться с фиксирующей частью 4, посредством которой обеспечивается дополнительная функция введения объекта в дополнение к вмещению гибкого вложения 3. Фиксирующая часть 4 оснащается элементом переключения 41 и узлом переключения 42, облегчающими пользователю открывание и закрывание фиксирующей части 4 и доступ к объекту в ней в любой момент времени, где способ переключения переключающей детали 41 и переключающего узла 42 включает застжку-молнию, застжку-"липучку", защлку или магнитную пуговицу. В данном варианте помимо того, что наружная сторона переднего полотна чехла 1 может соединяться с фиксирующей частью 4, внутренняя сторона (как показано на фиг. 20-23 для второго варианта осуществления изобретения) или наружная сторона (не показана на иллюстрациях) заднего полотна чехла 2 также может соединяться с фиксирующей частью 4. Поскольку конструкции приблизительно одинаковы, дальнейшее описание не предусмотрено. В данном варианте боковая сторона заднего полотна чехла 2, соответствующая гибкому вложению 3, также может оснащаться фиксирующим элементом 22 и фиксирующим узлом 32 для фиксации заднего полотна чехла 2 на поверхности гибкого вложения 3 так, чтобы заднее полотно чехла не провисало с поверхности гибкого вложения 3 и не колебалось. Фиксирующий элемент 22 и фиксирующий узел 32 включают застжку-молнию, застжку-"липучку", пружинную защлку или магнитную пуговицу. Как показано на фиг. 6-9, поскольку вторая соединяющая часть 331 и первая соединяющая часть 131 сцепляются частично, а вмещающее отверстие 301 формируется в том месте, где соединяющие части не сцепляются, при доступе к разврнутому гибкому вложению 3 заднее полотно чехла 2 может помещаться во вмещающее пространство 30 между передним полотном чехла 1 и гибким вложением 3 через вмещающее отверстие 301. Напротив, после вмещения сложенного гибкого вложения 3 заднее полотно чехла 3 может извлекаться из вмещающего отверстия 301, и заднее полотно чехла 2 и переднее полотно чехла 1 могут фиксироваться односторонней застжкой-молнией и первым бегунком застжки 110 (как показано на фиг. 5). Кроме того, для устойчивого сцепления переднего полотна чехла 1 и гибкого вложения 3, а также для того, чтобы позволять заднему полотну чехла 2 вмещаться во вмещающее отверстие 30 без выпадения из вмещающего отверстия 301, предпочтительная конструкция данного варианта осуществления изобретения такова, что длина по окружности частичного сцепления первой соединяющей части 131 и второй соединяющей части 331 устанавливается такой, чтобы она составляла, по меньшей мере, половину общей длины окружности первого полотна чехла 1. Как показано на фиг. 10-12, помимо компонентов, которые включает первый вариант, второй вариант осуществления данного изобретения также включает боковую стенку 13 между передним полотном чехла 1 и закрывающим элементом 11, при наличии которой гибкое вложение 3 оснащается стыковочной частью 33, соответствующей боковой стенке 13. Стыковочная часть 33 представляет собой кольцеобразный элемент, радиус которого меньше, чем радиус боковой стенки 13, а внутренняя часть которого формируется с вмещающим пространством 30. Вторая соединяющая часть 331 примыкает и соединяется с первой соединяющей частью, позволяя боковой стенке 13 частично перекрываться со стыковочной частью 33 и закрывать е. Когда гибкое вложение 3 сложено, вмещено во вторую вмещающую часть 35 и закрыто закрывающим элементом 11 и закрывающим узлом 21, боковая стенка 13 вмещающей конструкции, которая соединена с фиксирующей частью 4, может дополнительно оснащаться пряжкой 15 и ремнм 16 для того, чтобы служить в качестве рюкзака и содействовать пользователю в переноске личных вещей. Как описывалось вышеи аналогично первому варианту осуществления изобретения, фиксирующая часть 4 данного варианта осуществления изобретения оснащается элементом переключения 41 и узлом переключения 42, облегчающими пользователю открывание и закрывание фиксирующей части 4 и доступ к объекту в ней в любой момент времени, для чего способ переключения включает застжкумолнию, застжку-"липучку", пружинную защлку или магнитную пуговицу. Как показано на фиг. 13-18, поскольку вторая соединяющая часть 331 примыкает к верхнему краю первой соединяющей части 131 и соединяется с первой соединяющей частью 131, верхняя стенка кольцеобразной стыковочной части 33 примыкает к верхней стенке боковой стенки 13, образуя первую вмещающую часть 14 в непримыкающем пространстве между нижней стенкой стыковочной части 33 и боковой стенкой 13 для вмещения сложенного заднего полотна чехла 2 (или любая из стенок кольцеобразной стыковочной части 33 примыкает к любой из стенок боковой стенки 13, образуя первую вмещающую часть 14 в непримыкающем пространстве). Кроме того, вторая вмещающая часть 35 образуется после того, как внутреннее вмещающее пространство 30 кольцеобразной стыковочной части 33 объединяется с передним полотном чехла 1, где вторая вмещающая часть 35 также включает отверстие 34 для соединения с гибким вложением 3. Поэтому гибкое вложение 3 может помещаться во вторую вмещающую часть 35 через отверстие 34. С другой стороны, заднее полотно чехла 2 также оснащается фиксирующим элементом 22, который располагается под первой вмещающей частью 14 и фиксирующим узлом 32, который расположен под стыковочной частью 33. Сложенное заднее полотно чехла 2 может помещаться в первую вмещающую часть 14, а затем фиксироваться посредством фиксирующего элемента 22 и фиксирующего узла 32, где фиксирующий элемент 22 и фиксирующий узел представляют собой застжку"липучку" или пружинную защлку. Как показано на фиг. 19-23, когда пользователю необходимо сложить гибкое вложение 3 и поместить его во вторую вмещающую часть 35 (фиг. 20), он(она) должен(должна) в первую очередь направить вниз фиксирующую часть 4 и наружную сторону переднего полотна чехла 1. В этот момент гибкое вложение 3 и заднее полотно чехла 2 будут направлены лицевыми сторонами вверх, а заднее полотно чехла будет подниматься открытым. При вмещении гибкое вложение 3 складывается снаружи внутрь для расположения во вмещающем пространстве 30 между передним полотном чехла 1 и задним полотном чехла 2, а переднее полотно чехла 1 и заднее полотно чехла 2 закрываются закрывающим элементом 11 и закрывающим узлом 21. В данном варианте осуществления изобретения помимо того, что наружная сторона переднего полотна чехла 1 может соединяться с фиксирующей частью 4, внутренняя сторона или наружная сторона (не показана на иллюстрациях) заднего полотна чехла 2 также может оснащаться фиксирующей частью 4, которая обеспечивается элементом переключения 41 и узлом переключения 42, облегчающими пользователю открывание и закрывание фиксирующей части 4 и доступ к объекту в ней в любой момент времени. В дополнение к применению для гибкого вложения, которое включает многоразовую хозяйственную сумку или сумки других типов, раскрытая выше вмещающая конструкция также может применяться для реализаций любых типов одежды, таких как спортивная рубашка, пальто и предметы белья. Как показано на фиг. 24, первая реализация данного изобретения представляет собой гибкое вложение 3 (предмет одежды), объединнное с сумкой 10, имеет конструкцию рюкзака и включает переднее полотно чехла 1, заднее полотно чехла 2, соединительную часть 12, наружный ремень 16 и гибкое вложение 3 (предмет одежды), где край переднего полотна чехла 1 оснащается первой соединяющей частью 131 и закрывающим элементом 11, а первая соединяющая часть 131 предусматривается на параллельной стороне сумки 10, соответствующей гибкому вложению 3, на крае переднего полотна чехла 1 на иллюстрации. Край заднего полотна чехла 2 оснащается закрывающим узлом 21, соответствующим закрывающему элементу 11, где закрывающий элемент 11 и закрывающий узел 21 могут реализовываться как застжкамолния. Соединительный элемент 12 предусматривается на соответствующей части между сторонами переднего полотна чехла 1 и заднего полотна чехла 2 для соединения обоих полотен. Предмет одежды 3 включает вторую соединяющую часть 331 и внутренний ремень 6, вторая соединяющая часть 331 сцепляется с первой соединяющей частью 331 переднего полотна чехла 1 и фиксирует переднее полотно чехла 1 в заднем положении гибкого вложения 3 (предмета одежды). Для гибкого вложения 3 (предмета одежды) и сумки 10, помимо использования фиксированного способа стыковки (склеивания, горячего прессования или прошивки) первой соединяющей части 131 и второй соединяющей части 331, первая соединяющая часть 131 и вторая соединяющая часть 331 могут дополнительно оснащаться, соответственно, первым подвижным стыковочным элементом 130 и вторым подвижным стыковочным элементом 330 (такими как застжка-молния, пружинная защлка, магнитная пуговица или застжка-"липучка"),таким образом, обеспечивая гибкое вложение 3 (предмет одежды) и сумку 10 функцией подвижного снятия, позволяющей, когда гибкое вложение 3 (предмет одежды) или сумка 10 повреждается или загрязняется, снимать его и заменять для использования. Гибкое вложение 3 (предмет одежды) может также быть открыто при помощи сквозных отверстий 332, позволяющих ряду концевых частей внутреннего ремня 6 (одинарной или двойной лямки сзади) проходить через сквозные отверстия 332 из внутренней части гибкого вложения 3 (предмета одежды) для объединения снаружи с сумкой 10. Затем первая соединяющая часть 131 сцепляется с соответствующей второй соедининяющей частью 331, фиксируя переднее полотно чехла 1 и гибкое вложение 3 (предмет одежды), где верхняя концевая часть и нижняя концевая часть внутреннего ремня 6 проходят через ряд сквозных отверстий 332 гибкого вложения 3 (предмета одежды) и соединяются с верхним краем и нижним краем переднего полотна чехла 1 так, чтобы вес сумки 10 мог поддерживаться тогда, когда пользователь надевает гибкое вложение 3 (предмет одежды). Кроме того, между передним полотном чехла 1 и задним полотном чехла 2 предусматривается защитное покрытие 7. Боковая сторона защитного покрытия 7 оснащается боковым соединением 71, которое соединяется с сумкой 10. Боковое соединение 71 предусматривается на верхнем крае защитного покрытия 7 и соединяется с верхним краем первой соединяющей части 131 переднего полотна чехла 1. Кроме того, защитное покрытие 7 также оснащается оболочечным элементом 72, который может заключать защитное покрытие 7 в оболочку сверху донизу на внешней периферии сумки 10, таким образом,обеспечивая для сумки 10 эффект водонепроницаемости. Заднее полотно чехла 2 оснащается внешним ремнм 16, который представляет собой двойной или одинарный ремень сзади (не показан на иллюстрациях), а его верхний и нижний концы предусматриваются, соответственно, на верхней стороне и нижней стороне наружной стороны заднего полотна чехла 2,что позволяет пользователю нести сумку 10 и гибкое вложение 3 (предмет одежды), помещнное во вмещающее пространство 30, за внешний ремень 16 заднего полотна чехла 2 тогда, когда гибкое вложение 3 (предмет одежды) вмещено. Внешний ремень 16 свободно или неподвижно соединяется с сумкой 10 (что относится к прототипам и поэтому детальнее не описывается). В данном варианте наружная сторона переднего полотна чехла 1 соединяется с фиксирующей частью 4, обеспечивая дополнительную функцию введения объекта в дополнение к вмещению предмета одежды 3. Фиксирующая часть 4 оснащена элементом переключения 41 и узлом переключения 42, облегчающими пользователю открывание и закрывание фиксирующей части 4 и доступ к объекту в любой момент времени, где способ переключения элемента переключения 41 и узла переключения 42 включает застжку-молнию, застжку-"липучку",пружинную защлку или магнитную пуговицу. В данном варианте осуществления изобретения, помимо того, что наружная сторона переднего полотна чехла 1 может соединяться с фиксирующей частью 4,внутренняя сторона или наружная сторона (не показана на иллюстрациях) заднего полотна чехла 2 также может соединяться с фиксирующей частью 4. Поскольку конструкции приблизительно одинаковы, дальнейшее описание не предусмотрено. Как показано на фиг. 25-31, когда гибкое вложение 3 (предмет одежды) извлекается из вмещающего пространства 30 сумки 10, а затем надевается пользователем, переднее полотно чехла 1 фиксируется с задней стороны ближе к центру гибкого вложения 3 (предмета одежды), а фиксирующая часть 4 соединяется на наружной стороне переднего полотна чехла, позволяя пользователю помещать в не объект. Передняя сторона гибкого вложения 3 (предмета одежды) оснащается правой и левой передними частями 334, каждая из которых также оснащается закрывающим элементом 333. После надевания гибкого вложения 3 (предмета одежды) пользователь может использовать закрывающие элементы 333 для закрытия правой и левой передних частей 334. Заднее полотно чехла 2 соединяется с передним полотном чехла 1 через соединительную часть 12,и, когда заднее полотно чехла 2 ещ не помещено во вмещающее пространство 30, оно находится под фиксирующей частью 4. Как показано на фиг. 29 и 30, после того как заднее полотно чехла 2 помещается во вмещающее пространство 30, оно скрывается за фиксирующей частью 4 и располагается между фиксирующей частью 4 и гибким вложением 3 (предметом одежды). Как показано на фиг. 26, когда гибкое вложение 3 (предмет одежды) и защитное покрытие 7 не используются, фиксирующая часть 4 вначале вынуждена быть направленной лицевой стороной вниз, а заднее полотно чехла 2 поднимается открытым,делая видимым вмещающее пространство 30, что облегчает помещение гибкого вложения 3 (предмета одежды) и защитного покрытия 7 во вмещающее пространство 30 после складывания. При складывании защитное покрытие 7 и гибкое вложение 3 (предмет одежды) могут складываться вниз, а гибкое вложение 3 (предмет одежды) складывается к центру с четырх сторон. В этот момент защитное покрытие 7 и гибкое вложение 3 (предмет одежды) после складывания становятся прямоугольными, несколько меньшими, чем переднее полотно чехла 1 и находятся над передним полотном чехла 1 для помещения во вмещающее пространство 30 и закрывания закрывающим элементом (узлом) 11 (21), как показано на фиг. 25. После закрывания вмещающего пространства 30, гибкое вложение 3 (предмет одежды) помещено во вмещающее пространство 30, и пользователь по-прежнему может открыть фиксирующую часть 4 через элемент (узел) переключения 41 (42) над фиксирующей частью 4 для помещения в не объекта или доступа к объекту. Когда гибкое вложение 3 (предмет одежды) вмещено, гибкое вложение 3 (предмет одежды) и внутренний ремень 6 закрыты во вмещающем пространстве 30 между задним полотном чехла 2 и передним полотном чехла 1 посредством закрывающего элемента 11 и закрывающего узла 21, и пользователь может воспользоваться внешним ремнм 16 над задним полотном чехла 2 (как показано на фиг. 29-31) и использовать фиксирующую часть 4 в качестве сумки 10. Показанная на фиг. 32 и 33 вторая реализация данного изобретения представляет собой гибкое вложение 3 (предмет одежды), объединнное с сумкой 10, которая представляет собой сумку 10, надеваемую на бок (обычно называемую боковой сумкой. Все включаемые в данную реализацию конструкции и элементы аналогичны таковым для сумки 10 согласно первому варианту осуществления изобретения, а главное различие заключается в том, что сумка 10 надевается на боковую или переднюю сторону тела человека при помощи одного ремня. Поэтому внешний ремень 16 (не показан на иллюстрациях) и внутренний ремень 6 соединены в один ремень на левом и правом концах сумки 10. Когда гибкое вложение 3(предмет одежды) не используется, способ вмещения аналогичен таковому в первом варианте осуществления изобретения, где гибкое вложение 3 (предмет одежды) и внутренний ремень 6 после складывания помещаются во вмещающее пространство 30 (не показано на иллюстрациях) и закрываются закрывающим элементом (узлом) 11 (21). Когда гибкое вложение 3 (предмет одежды) вмещено, функция хранения сумки 10 по-прежнему может использоваться. Кроме того, две стороны сумки 10 оснащаются, соответственно, пряжкой и внешним ремнм 16 (не показан на иллюстрациях), который подвижно сцепляется с пряжкой 15, позволяя пользователю осуществлять переноску на плече. Как показано на фиг. 34, третий вариант осуществления данного изобретения представляет собой гибкое вложение 3 (предмет одежды), которое объединено с сумкой 10 (обычно называемой поясной сумкой), и поперечно фиксируется на талии пользователя. Все включаемые в данный вариант конструкции и элементы аналогичны таковым для сумки 10 согласно второму варианту осуществления изобретения, а главное отличие заключается в том, что сумка 10 соединена с левой и правой сторон внешним ремнм 16 и поперечно фиксируется на талии пользователя после сцепления вставной защлки 161 и охватывающей защлки 162 на открытых концах внешнего ремня 16. Поскольку внутренний размер фиксирующей части 4 сумки 10 в данном варианте меньше, чем у сумок 10 в вышеупомянутых двух вариантах осуществления изобретения, внутренний ремень 6 не является необходимым при не очень больших нагрузках так, чтобы вес сумки 10 мог поддерживаться, когда пользователь надевает гибкое вложение 3(предмет одежды). Когда гибкое вложение 3 (предмет одежды) не используется, способ вмещения аналогичен таковым в двух вышеупомянутых вариантах осуществления изобретения, где гибкое вложение 3(предмет одежды) после складывания помещается во вмещающее пространство 30 и закрывается закрывающим элементом (узлом) 11 (21). Когда гибкое вложение 3 (предмет одежды) вмещн, функция хранения сумки 10 по-прежнему может использоваться. Когда предмет одежды 3 вмещн, внешний ремень 16,который поперечно присоединн с двух сторон сумки 10 может фиксироваться пользователем на талии. Кроме того, внешний ремень 16 свободно или неподвижно соединяется с сумкой 10 (что относится к прототипам и поэтому подробнее не описывается). Как показано на фиг. 35-37, четвртый вариант осуществления данного изобретения главным образом применяет гибкое вложение 3 к сумке, содержащей ручку 31. Между двумя концевыми частями ручки 31 формируется полое пространство, позволяющее пользователю разворачивать гибкое вложение 3 (сумку) из вмещающего пространства 30, а затем нести ручку на плече или в руке, где гибкое вложение 3 (сумка) включает передний элемент 38, задний элемент 39 и отверстие 40. Отличие данного варианта осуществления изобретения от вышеупомянутых вариантов, главным образом, заключается в том, что соединительный элемент 12, который соединяет переднее полотно чехла 1 и заднее полотно чехла 2, изгибается и фиксируется в защлке сверху донизу на верхнем крае переднего элемента 38 гибкого вложения 3 (сумки), в то время как гибкое вложение 3 (сумка) может вмещаться во вмещающем пространстве 30, сформированном после складывания между передним полотном чехла 1 и задним полотном чехла 2. Поскольку соединительный элемент 12 фиксируется в защлке между двумя концевыми частями ручки 31 на верхнем крае гибкого вложения 3 (сумки), вес вмещающей конструкции и фиксирующей части 4 поддерживается усилием, которое пользователь прикладывает для подъма двух концевых частей ручки 31, таким образом, препятствуя провисанию и деформации верхнего края отверстия 40 гибкого вложения 3 (сумки) за счт веса фиксирующей части 4, где первая соединяющая часть 131 переднего полотна чехла 1 и соответствующая вторая соединяющая часть 331 заднего полотна чехла соединяются путм прошивки, склеивания или горячего прессования с высокой частотой (не показано на иллюстрациях). Кроме того, в дополнение к тому, что первая соединяющая часть 131 в данном варианте осуществления изобретения может предусматриваться на переднем полотне чехла 1, он также может предусматриваться и на соединительном элементе 12 с последующим соединением со второй соединяющей частью 331 (не показан на иллюстрациях). С другой стороны, верхний край переднего элемента 38 гибкого вложения 3 (сумки) также оснащается элементом переключения 41 и узлом переключения 42 со способом реализации в форме застжки-молнии, как показано на иллюстрациях,или другого разделяющегося элемента, такого как застжка-"липучка", пружинная защлка или магнитная пуговица (не показаны на иллюстрациях). Кроме того, фиксирующая часть 4 соединяется с соединительным элементом 12, которая изгибается вниз и фиксируется в защлке между двумя концевыми частями ручки 31 переднего элемента 38 гибкого вложения 3 (сумки), а вес фиксирующей части 4 и вмещающей конструкции поддерживается усилием, которое прилагает пользователь для подъма двух концевых частей ручки 31. Помимо того что на переднем элементе 38 может предусматриваться вышеупомянутый нижний зубец 37, он также может селективно конфигурироваться на нижнем элементе 39 (не показан на иллюстрациях), в то время как фиксирующая часть 4 может предусматриваться на наружной стороне заднего полотна чехла 2 или может селективно предусматриваться на наружной стороне переднего полотна чехла 1 (не показано на иллюстрациях). Как показано на фиг. 35 и 36, первая соединяющая часть 131 переднего полотна чехла 1 и заднего полотна чехла на переднем элементе 38 гибкого вложения 3 (сумки) могут фиксироваться в защлке и фиксировать соединительный элемент 12 в нижнем зубце 37 на верхнем крае переднего элемента 38, позволяя фиксирующей части 4 располагаться в отверстии 40 гибкого вложения 3 (сумки) (фиг. 37). Кроме того, внутренние стороны переднего элемента 38 и заднего элемента 39 гибкого вложения 3 (сумки) дополнительно оснащаются, соответственно, первым узлом позиционирования 321 и вторым узлом позиционирования 322 для соответствия фиксирующему элементу 22 заднего полотна чехла 2 вмещающего пространства 30. Как описано выше, когда заднее полотно чехла 2 и фиксирующая часть 4 располагаются в отверстии 40 гибкого вложения 40 (сумки), фиксирующая часть для повышения устойчивости может прикрепляться на внутренней стороне переднего элемента 38 гибкого вложения 3 (сумки) при помощи элемента позиционирования 221 и первого узла позиционирования 321. Преимущество данной оригинальной конструкции заключается в том, что после извлечения гибкого вложения 3 (сумки) из вмещающего пространства 30 и когда гибкое вложение 3 (сумка) разврнуто, переднее полотно чехла 1 будет располагаться на внутренней стороне переднего элемента 38 гибкого вложения 3 (сумки), в то время как фиксирующая часть 4, которая используется для помещения в не денег,аккредитивов или иных объектов, может закрываться элементом (узлом) переключения 41 (42) и располагаться в отверстии 40 гибкого вложения 3 (сумки), таким образом, предотвращая утерю денег или иных объектов из фиксирующей части 4. И снова, как показано на фиг. 35 и 37, пользователь также может выбирать положение элемента позиционирования 221 на втором узле позиционирования 322 на наружной стороне заднего элемента 39 гибкого вложения 3 (сумки) так, чтобы отверстие 40 гибкого вложения 3 (сумки) могло закрываться, а фиксирующая часть 4 могла располагаться на наружной стороне заднего элемента 39 гибкого вложения 3 (сумки) (Фиг. 37). Когда пользователь держит ручку 31 гибкого вложения 3 (сумки) на плече или в руке, наружная часть заднего элемента 39 гибкого вложения 3 (сумки) может изготавливаться так, чтобы она прилегала к боку тела пользователя, облегчая доступ к объекту или помещение объекта в фиксирующую часть 4, а также предотвращая утерю денег или объекта из фиксирующей части 4. Вышеупомянутый фиксирующий элемент 22 и соответствующий первый узел позиционирования 322 может реализовываться в форме застжки-молнии, как показано на иллюстрациях, или как застжка-"липучка", пружинная защлка или магнитная пуговица. Как показано на фиг. 38-42, когда гибкое вложение 3 (сумка) не используется, фиксирующая часть 4 сначала направляется лицевой стороной вниз, а переднее полотно чехла 1 поднимается открытым вверх, делая видимым вмещающее пространство 30, что облегчает помещение гибкого вложения 3 (сумки) во вмещающее пространство 30 после складывания. При складывании гибкое вложение 3 (сумка) может складываться к центру слева и справа, позволяя заднему элементу 39 перекрываться с передним элементом 38 от задней части к передней. Кроме того, ручка 31 в то же время складывается вниз, после складывания гибкое вложение 3 (сумка) превращается в длинную полосу, ширина которой несколько меньше ширины переднего полотна чехла 1 (фиг. 40). Затем длинная полоса гибкого вложения 3 (сумки) складывается или сворачивается вверх, а затем помещается во вмещающее пространство 30, после чего закрывается закрывающим элементом (узлом) 11 (21) (фиг. 41 и 42). После того как вмещающее пространство закрывается, гибкое вложение 3 (сумка) вносится во вмещающее пространство 30, и пользователь может открывать фиксирующую часть 4 для внесения объекта или доступа к объекту через элемент(узел) переключения 41 (42) над фиксирующей частью 4 (фиг. 42). Как показано на фиг. 43 и 44, данный вариант осуществления изобретения аналогичен вышеупомянутому второму варианту осуществления изобретения в том, что фиксирующая часть 4 применима к боковому пакету, где обе стороны фиксирующей части 4 предусматриваются, соответственно, с пряжкой 15 и соединнным с ней внешним ремнм (плечевым ремнм) 16, позволяющим пользователю нести его на плече. Кроме того, переднее полотно чехла 1 также может оснащаться вытягивающей частью 132, один конец которой соединяется со второй соединяющей частью 331 гибкого вложения 3 (сумки), в то время как другой конец может соединяться с первой соединяющей частью 131 на внутренней стороне переднего полотна чехла 1. Тогда, если фиксирующая часть 4 нагружена чрезмерно тяжело, она может быть вытянута и расположена на дне гибкого вложения 3 (сумки) при помощи вытягивающей части 132, не приводя к провисанию и деформации отверстия 40, связанной с тем, что фиксирующая часть, соединнная с отверстием, чрезмерно тяжела. Благодаря функции вытягивания вытягивающей части 132, фиксирующая часть 4 может быть вытянута и расположена на дне гибкого вложения 3 (сумки), не подвергаясь ограничению, связанному с необходимостью соответствия друг другу размеров и веса фиксирующей части 4 и гибкого вложения 3 (сумки). Поэтому нет необходимости обеспечивать нижний зубец 37 (фиг. 35) на верхнем крае переднего элемента 38 гибкого вложения 3 (сумки) соответствием по размеру соединительной части 12 переднего полотна чехла 1, или нет необходимости предусматривать вытягивающую часть 132 в другом положении изоляции (не показано на иллюстрации) фиксирующей части 4. Как показано на фиг. 45, данный вариант осуществления изобретения также может применять фиксирующую часть 4 для рюкзака при помощи первой соединяющей части 131 и второй соединяющей час-8 021332 ти 331, в то время как гибкое вложение 3 (сумка) применяется для большой хозяйственной сумки или багажной сумки. Двойной плечевой ремень 17 предусматривается за рюкзаком, позволяя пользователю нести рюкзак на его(е) спине. Переднее полотно чехла 1 и закрывающий элемент (узел) 11 (21) аналогичны таковым для вышеупомянутых вариантов осуществления изобретения, и, поскольку переднее полотно чехла 1 соединяется со второй соединяющей частью 331 на гибком вложении 3 (сумке) первой соединяющей частью 131, когда пользователь открывает закрывающий элемент (узел) 11 (21) и извлекает гибкое вложение 3 (сумку) из вмещающего пространства 30, он(она) затем помещает переднее полотно чехла 1 вместе с фиксирующей частью и двойным плечевым ремнм 17 в гибкое вложение 3 (сумку) через отверстие 40. Кроме того, поскольку полная длина обычного рюкзака больше, фиксирующаяся часть 4 может изготавливаться совместно с высотой гибкого вложения 3 (сумки), на дно которой может помещаться фиксирующая часть 4, не приводя к провисанию и деформации отверстия 40 гибкого вложения 3 (сумки) под действием большого веса рюкзака. Однако если длина не соответствует, то данный вариант осуществления изобретения также может задействовать вышеупомянутую вытягивающую часть 132 для соответствующего вытягивания и помещения рюкзака на дно гибкого вложения 3 (сумки) (не показано на иллюстрации). Как показано на фиг. 46, данное изобретение также может применять гибкое вложение 3 для бельевой корзины, где бельевая корзина оснащается ручкой 31 для переноски в руке или на плече. Переднее полотно чехла 1 и закрывающий элемент (узел) 11 (21) аналогичны таковым в вышеупомянутых вариантах осуществления изобретения, и пользователь может поместить предмет белья в фиксирующую часть 4 через отверстие 40 гибкого вложения 3 (корзины) и подвесить предмет белья на крючок 18 в бельевой корзине. Поскольку это действие и конструктивная связь между крючком 18 и корзиной для белья относится к традиционной технологии подвешивания белья на крючок 18 через отверстие 40, дальнейшее описание не предусмотрено. Как показано на фиг. 47-49, четвртый вариант осуществления данного изобретения предусматривает те же конструкции, что и в вышеупомянутом третьем варианте, где соединительная часть 12, которая соединяет переднее полотно чехла 1 и заднее полотно чехла 2 фиксируется в защлке сверху донизу на верхнем крае переднего элемента 38 гибкого вложения 3 (сумки), а сложенное гибкое вложение 3(сумка) может помещаться во вмещающее пространство 30, образованное между передним полотном чехла 1 и задним полотном чехла 2. Кроме того, предусматривается фиксирующая часть 4, которая позволяет пользователю осуществлять доступ к объекту в фиксирующей части 4 через элемент (узел) переключения 41 (42). Отличие данного варианта от третьего варианта осуществления изобретения заключается в том, что он также предусматривает вилочную часть 310 между гибким вложением 3 (сумкой) и ручкой 31, позволяющую переднему полотну чехла 1, заднему полотну чехла 2 и фиксирующей части 4, которые имеют меньший общий размер, соединяться на верхнем крае гибкого вложения 3 (сумки) при помощи соединительного элемента 12, первой соединяющей части 131, второй соединяющей части 331 и вытягивающей части 132. Поскольку фиксирующая часть 4 и вмещающая конструкция должны поддерживаться усилием, которое пользователь прикладывает для поднятия двух концевых частей ручки 31, два конца вилочной части 310 соединяются направленной вверх силой ручки 31, поддерживая вес переднего полотна чехла 1, заднего полотна чехла 2, фиксирующей части 4 и собранной конструкции, которые имеют меньший общий размер. После того как пользователь извлекает гибкое вложение 3 из вмещающего пространства 30 и разворачивает гибкое вложение 3 (сумку), переднее полотно чехла 1 вместе с соединительной частью 4 должны пройти через зазор 311 в центре вилочной части 310, а затем переднее полотно чехла 1 и заднее полотно чехла 2 фиксируются в защлке на верхнем крае отверстия 40 переднего элемента 38 гибкого вложения 3 (сумки). Кроме того, фиксирующий элемент 22 на внутренней стороне переднего полотна чехла 1 также может позиционироваться при помощи первого узла позиционирования 321 на наружной стороне гибкого вложения 3 (сумки). Для каждого из вышеупомянутых вариантов осуществления изобретения наружная сторона переднего полотна чехла 1 и наружная сторона гибкого вложения 3 (сумки) могут также оснащаться взаимно соответствующими текстурами и рисунками для улучшения эстетического восприятия и контраста в различных визуальных эффектах. Когда используется только фиксирующая часть 4, переднее полотно чехла 1 и фиксирующая часть 4 могут проявлять частичные текстуры и рисунки. Когда гибкое вложение 3(сумка) разврнуто, переднее полотно чехла 1 и фиксирующая часть 4 могут проявлять текстуры и рисунки, контрастирующие с гибким вложением 3 (сумкой) для улучшения эстетического восприятия и контраста в различных визуальных эффектах. Соответственно, помимо вышеописанных вариантов данное изобретение также может применяться к сумкам других типов и для других функций. Разумеется, следует понимать, что описанные здесь варианты осуществления изобретения единственно иллюстрируют принципы изобретения, а также то, что средними специалистами в данной области в них может быть внесено множество модификаций без отклонения от духа и объма изобретения, определяемых нижеследующей формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструкция чехольного типа с гибким вложением, которая включает переднее полотно (1) чехла, край которого оснащен закрывающим элементом (11); заднее полотно(2) чехла, край которого оснащен закрывающим узлом (21), который соответствует закрывающему элементу; соединительный элемент (12), который выполнен между передним полотном чехла и задним полотном чехла, соединяя оба полотна; где переднее полотно чехла содержит первую соединяющую часть (131); гибкое вложение, которое содержит вторую соединяющую часть (331) для зацепления с первой соединяющей частью (131) переднего полотна чехла; вмещающее пространство образовано между передним полотном чехла и задним полотном чехла для размещения в нм сложенного гибкого вложения, когда переднее полотно чехла и заднее полотно чехла закрываются закрывающим элементом и закрывающим узлом с образованием зафиксированной части,отличающаяся тем, что гибкое вложение и переднее полотно чехла соединены по части переднего полотна с образованием вмещающего отверстия (30) для размещения заднего полотна чехла, когда гибкое вложение развернуто. 2. Конструкция по п.1, отличающаяся тем, что первая соединяющая часть оснащена вытягивающим элементом (132), конец которого соединен со второй соединяющей частью. 3. Конструкция по п.1, отличающаяся тем, что соединительный элемент (12) выполнен на верхней стороне переднего и заднего полотна чехла или на нижней стороне переднего и заднего полотна чехла. 4. Конструкция по п.1, отличающаяся тем, что заднее полотно чехла дополнительно содержит фиксирующий элемент (22), соответствующий фиксирующему узлу (32), расположенному на гибком вложении для фиксирования заднего полотна чехла на поверхности гибкого вложения для предотвращения свешивания заднего полотна чехла от поверхности гибкого вложения и его качания, а фиксирующий элемент и фиксирующий узел представляют собой застжку-молнию, застжку-"липучку", пружинную защлку или магнитную пуговицу. 5. Конструкция по п.1, отличающаяся тем, что соединяющие части первого полотна и гибкого вложения выполнены в виде окружностей и длина по окружности сцепления первой и второй соединяющих частей составляет, по меньшей мере, половину полной длины по окружности переднего полотна чехла. 6. Конструкция по п.1, отличающаяся тем, что переднее полотно чехла содержит боковую сторону,которая соединена с закрывающим элементом. 7. Конструкция по п.1, отличающаяся тем, что между передним полотном чехла и закрывающим элементом выполнена боковая стенка, а гибкое вложение дополнительно включает стыковочную часть,которая соответствует боковой стенке, где стыковочная часть представляет собой кольцеобразный элемент, радиус которого меньше радиуса боковой стенки. 8. Конструкция по п.7, отличающаяся тем, что верхняя стенка кольцеобразной стыковочной части выполнена примыкающей к верхнему участку боковой стенки, а вмещающее отверстие (30) расположено между нижним участком стыковочной части и боковой стенкой переднего полотна чехла. 9. Конструкция по п.8, отличающаяся тем, что заднее полотно чехла дополнительно содержит фиксирующий элемент, соответствующий фиксирующему узлу на гибком вложении под стыковочной частью для фиксирования сложенного заднего полотна чехла на поверхности гибкого вложения. 10. Конструкция по п.1, отличающаяся тем, что гибкое вложение представляет собой сумку. 11. Конструкция по п.10, отличающаяся тем, что соединительный элемент (12) выполнен изогнутым и зафиксирован сверху донизу на верхнем крае сумки между двумя концевыми частями ручки, при этом сумка оснащена по меньшей мере одной ручкой, вилочная часть выполнена между концевой частью ручки и верхним краем сумки и соединительный элемент изогнут и зафиксирован сверху донизу в центральном пространстве вилочной части, позволяя поддерживать вес вмещающей конструкции усилием,приложенным пользователем для поднятия концевых частей ручки. 12. Конструкция по п.1, отличающаяся тем, что гибкое вложение представляет собой предмет одежды, переднее полотно чехла снабжено боковой стенкой, которая соединена с закрывающим элементом. 13. Конструкция по п.12, отличающаяся тем, что предмет одежды содержит внутренний ремень, который сцеплен с фиксирующей частью для образования сумки из переднего и заднего полотна чехла. 14. Конструкция по п.13, отличающаяся тем, что первая соединяющая часть и вторая соединяющая часть выполнены в виде первого и второго подвижных соединительных элементов, которые обеспечивают функцию снятия предмета одежды и сумки, где первый и второй соединительные элементы представляют собой застжку-молнию, пружинную защлку, магнитную пуговицу или застжку-"липучку". 15. Конструкция по п.13, отличающаяся тем, что предмет одежды оснащен по меньшей мере одним отверстием для прохождения концевых частей внутреннего ремня. 16. Конструкция по п.15, отличающаяся тем, что внутренний ремень представляет собой двойной плечевой ремень или одинарный плечевой ремень, верхний и нижний концы которого выполнены с воз- 10021332 можностью прохождения, соответственно, через отверстия предмета одежды и расположены на верхнем крае и нижнем крае переднего полотна чехла. 17. Конструкция по п.12, отличающаяся тем, что заднее полотно чехла оснащено внешним ремнм,представляющим собой двойную лямку или одинарную лямку, верхний конец и нижний конец которой расположены, соответственно, на верхней стороне и нижней стороне наружной стороны заднего полотна чехла, где внешний ремень свободно или неподвижно соединен с сумкой, образованной передним и задним полотнами чехла. 18. Конструкция по п.12, отличающаяся тем, что дополнительно содержит защитное покрытие, расположенное между передним полотном чехла и задним полотном чехла и прикрепленное между ними. 19. Конструкция по п.18, отличающаяся тем, что защитное покрытие содержит футляр, который предназначен для заключения в него покрытия и фиксации на внешнюю поверхность сумки. 20. Конструкция по п.12, отличающаяся тем, что предмет одежды содержит отверстие в области переднего полотна чехла, внутренний ремень выполнен с возможностью прохождения через отверстие предмета одежды и сцепления с верхним краем переднего полотна чехла, где внутренний ремень представляет собой боковой ремень, два конца внутреннего ремня выполнены с возможностью прохождения,соответственно, через ряд сквозных отверстий из внутренней части предмета одежды во внешнюю часть и соединения на переднем полотне чехла сумки. 21. Конструкция по п.17, отличающаяся тем, что внешний ремень представляет собой боковой ремень, две концевые части внешнего ремня предусмотрены на одной и той же стенке сумки и внешний ремень выполнен с возможностью свободного или неподвижного соединения с сумкой. 22. Конструкция по п.12, отличающаяся тем, что внешний ремень соединен с левой и правой сторонами фиксирующей части, образуя сумку из переднего и заднего полотен чехла, и выполнен с возможностью поперечной фиксации на талии пользователя после зацепления вставной защлки с охватывающей защлкой, где вставная и охватывающая защлки выполнены на концах внешнего ремня, а внешний ремень свободно или неподвижно соединен с сумкой.
