Система радиосвязи и устройство мобильной станции

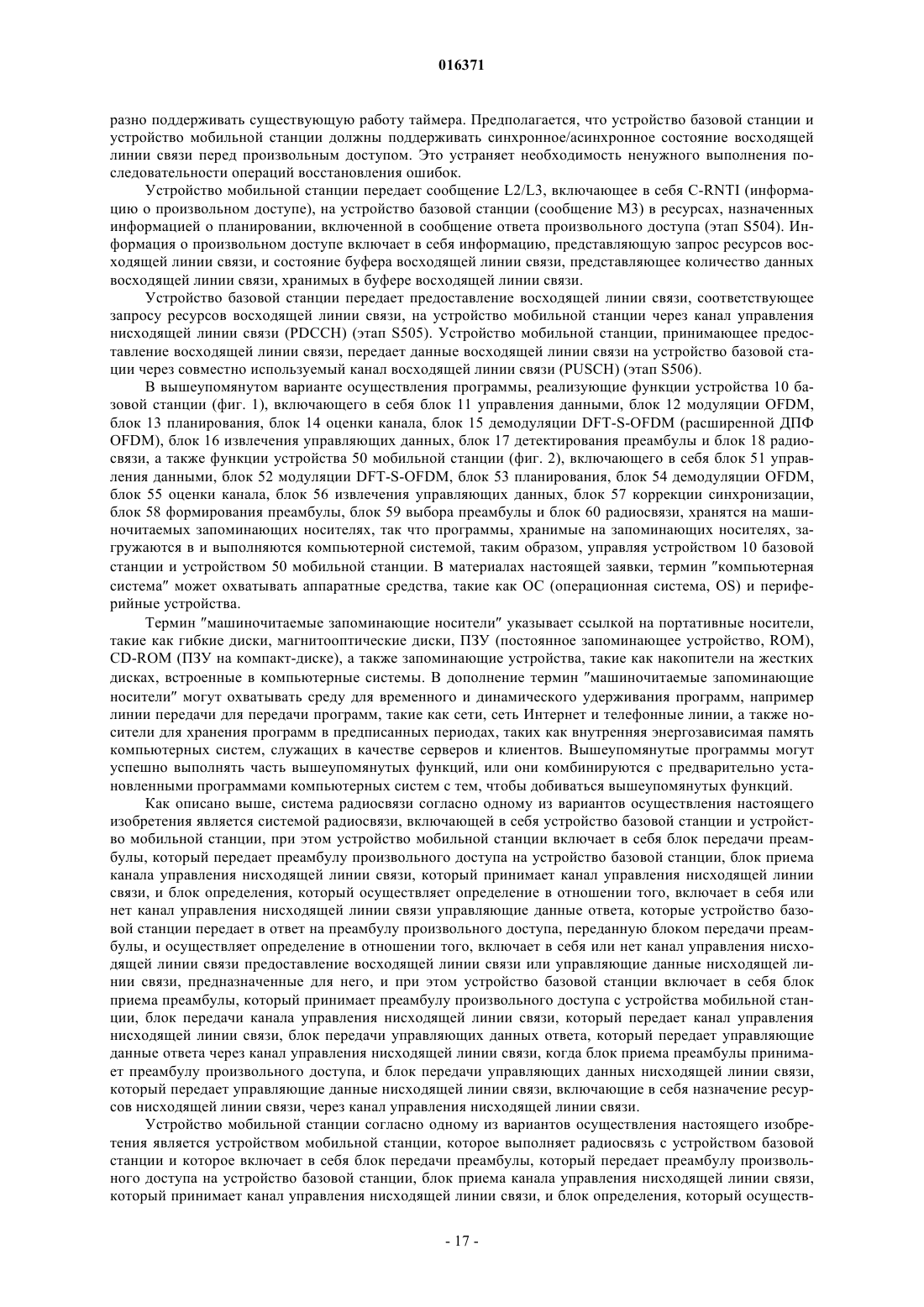

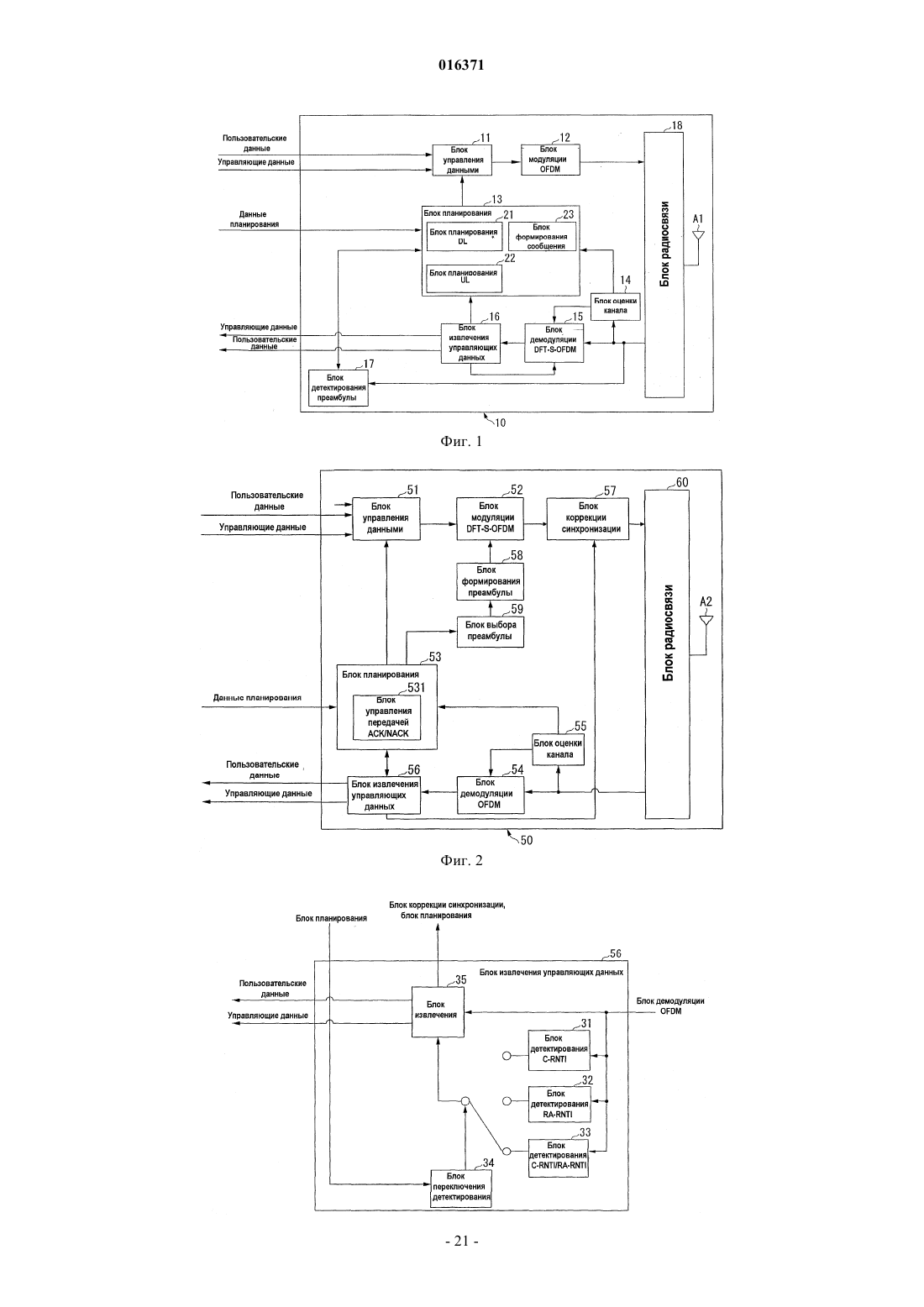

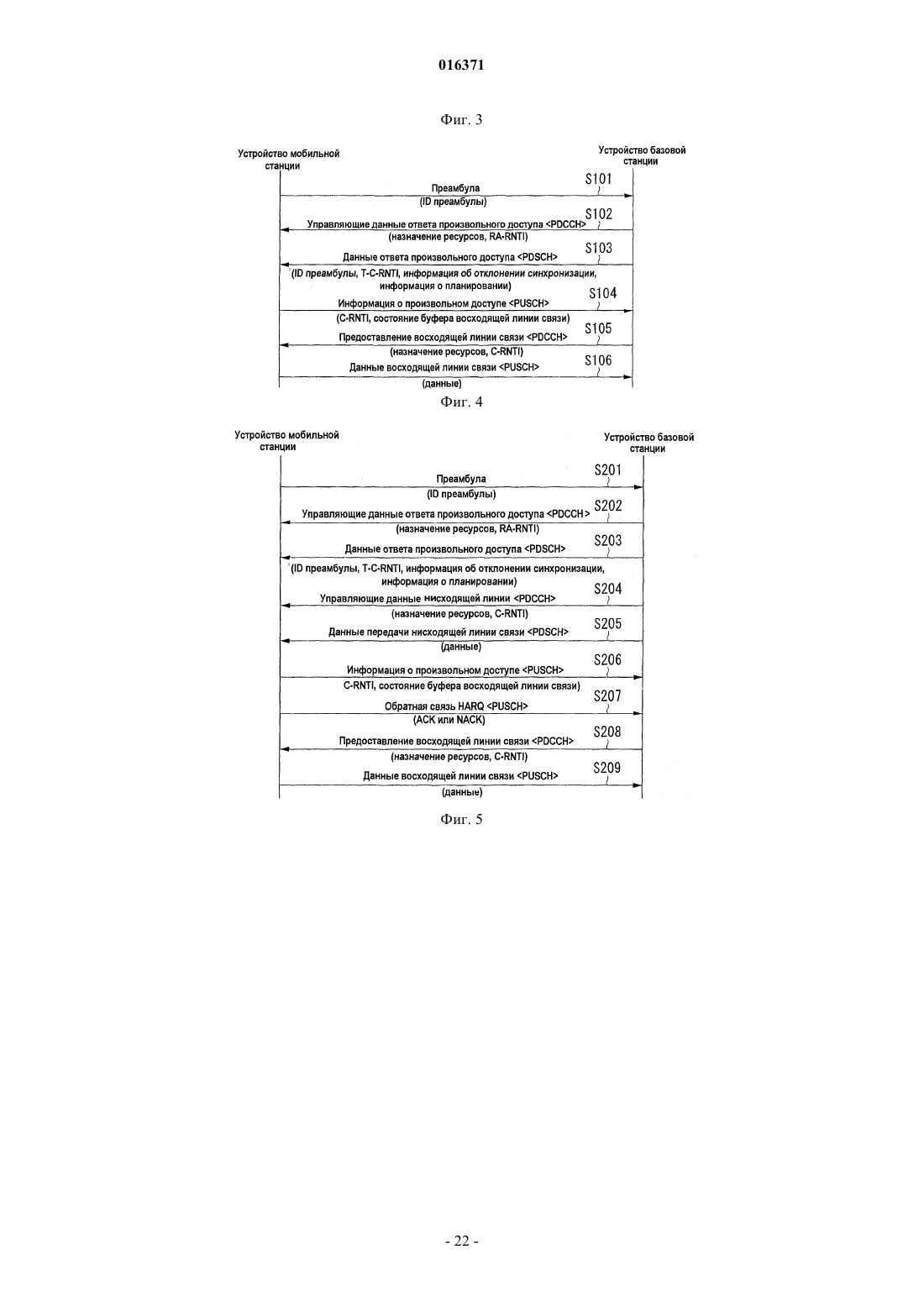

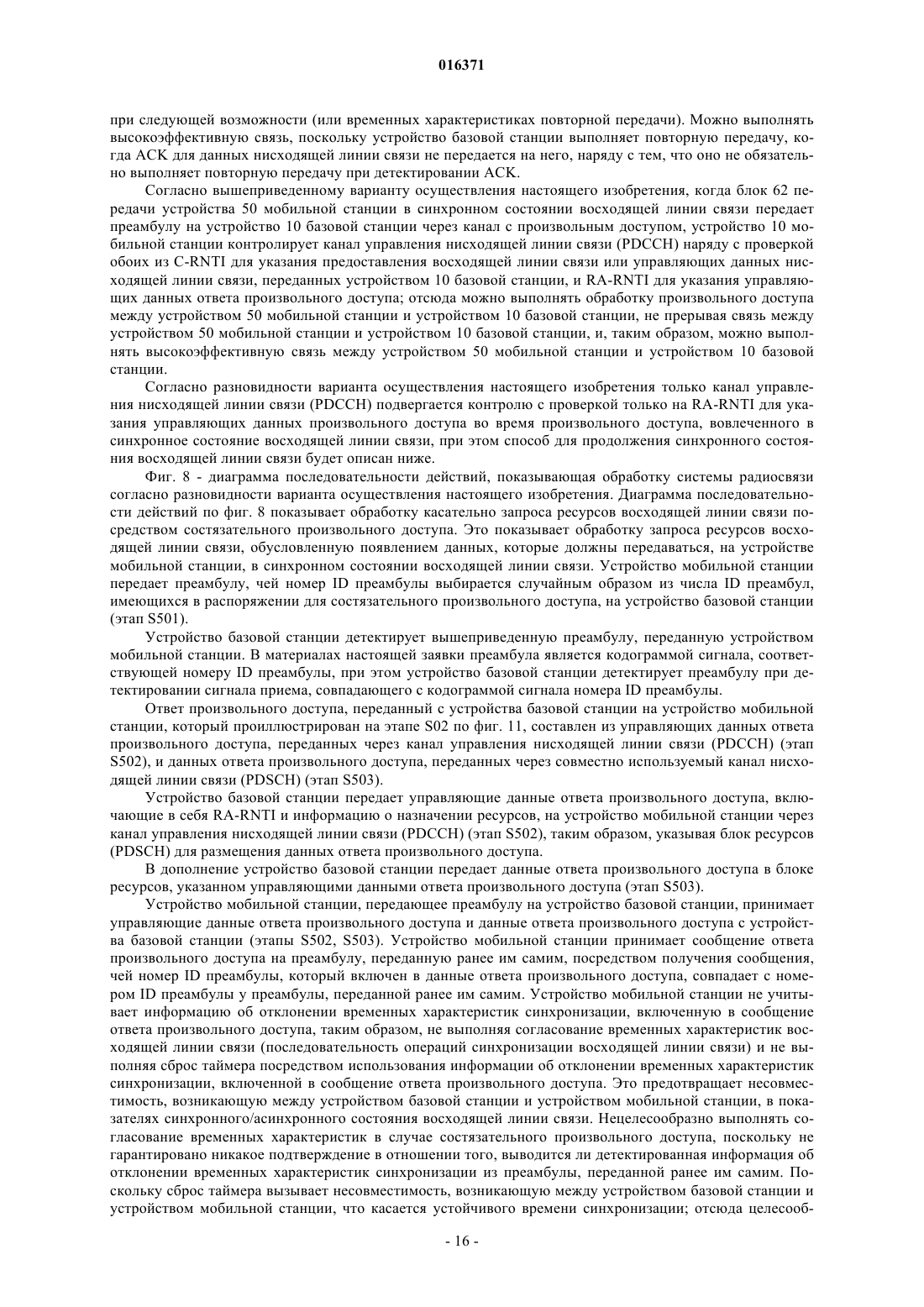

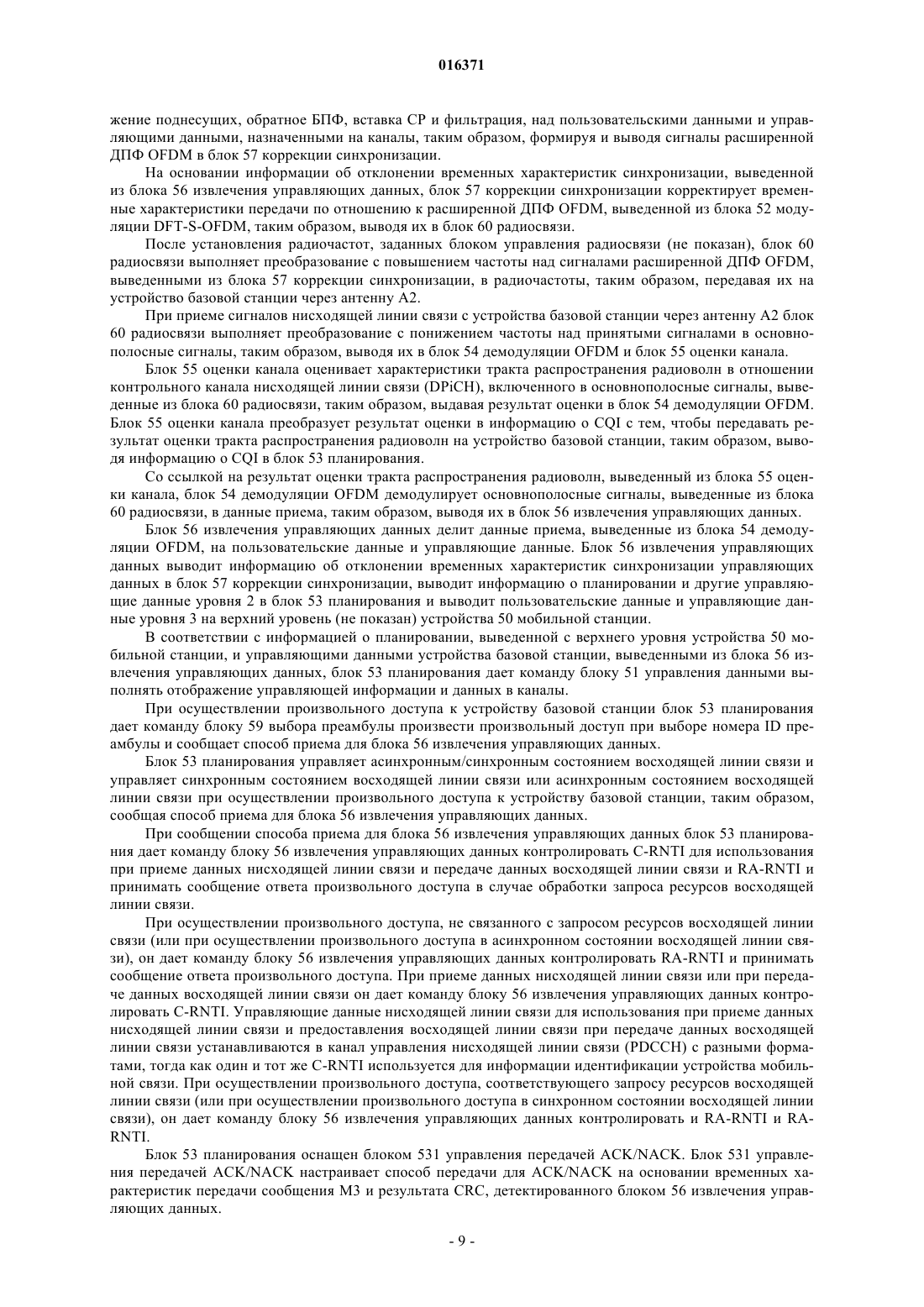

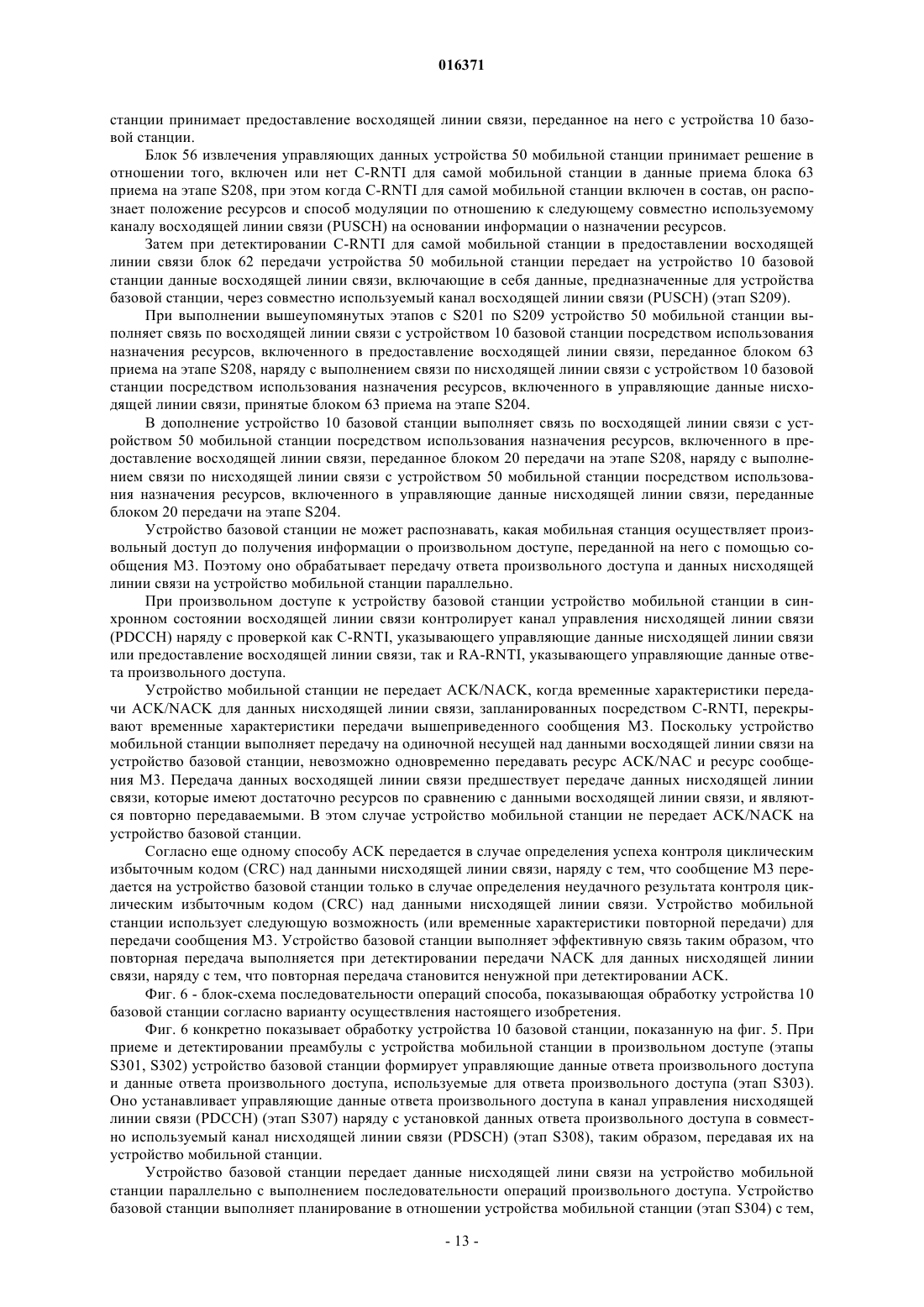

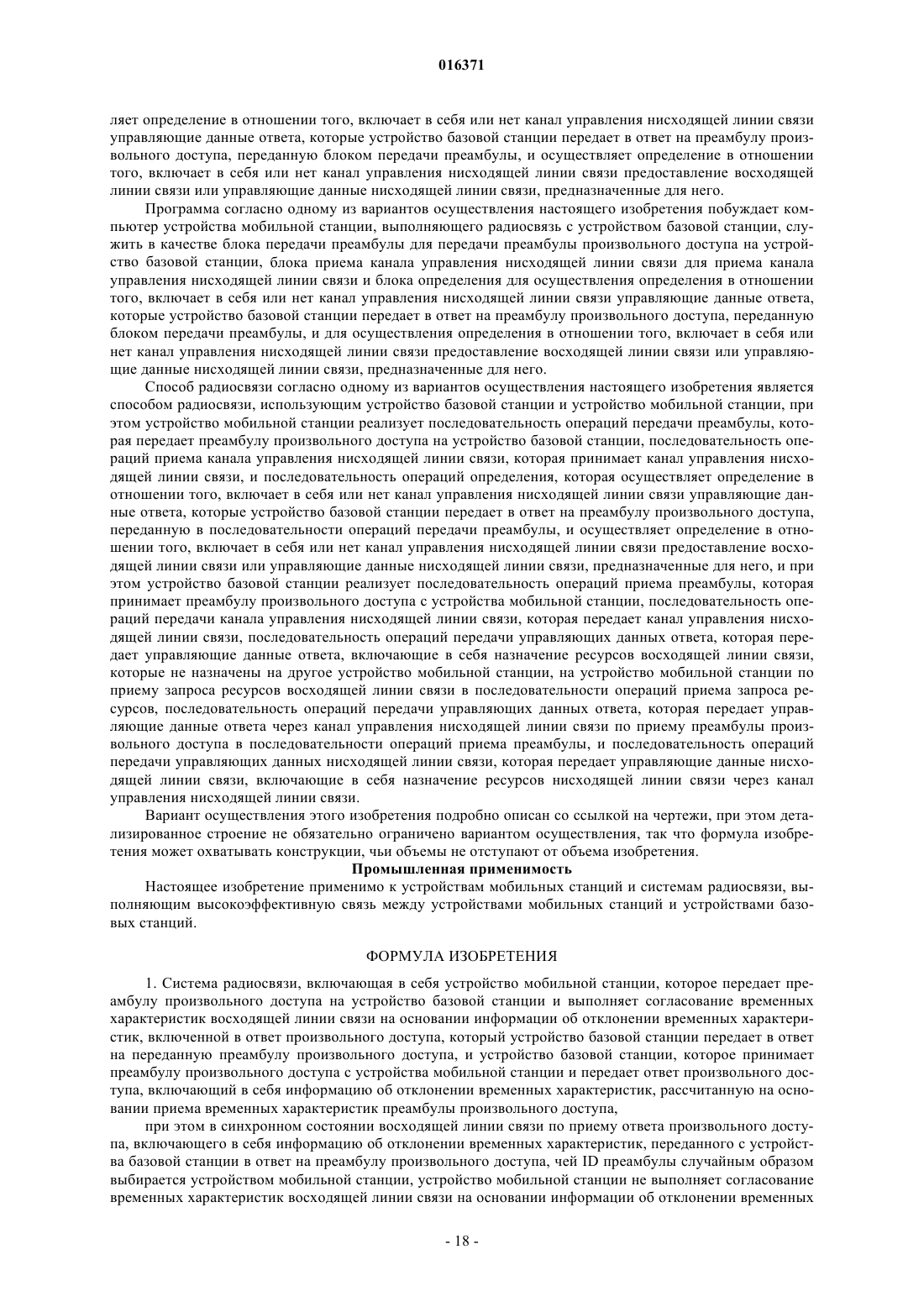

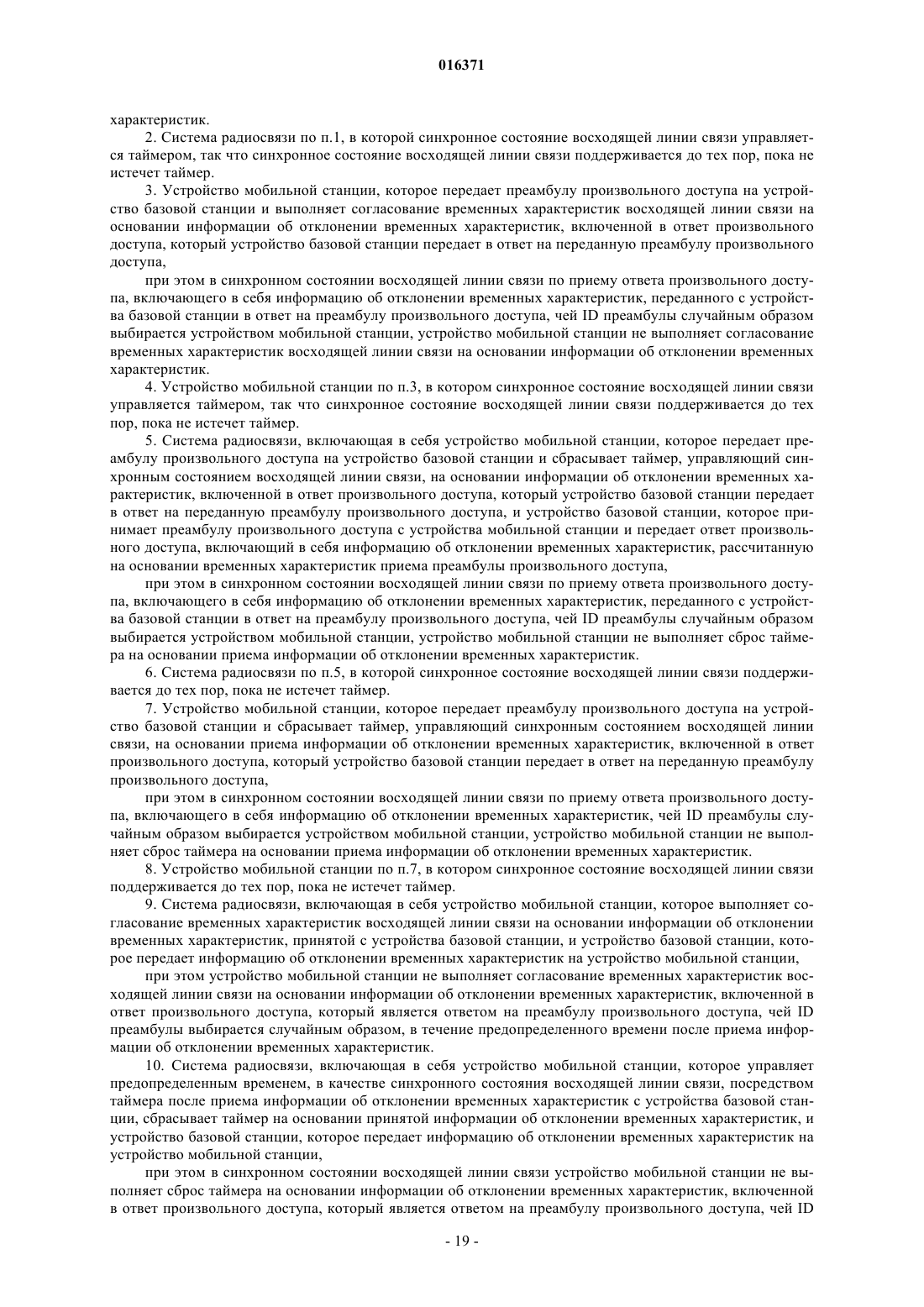

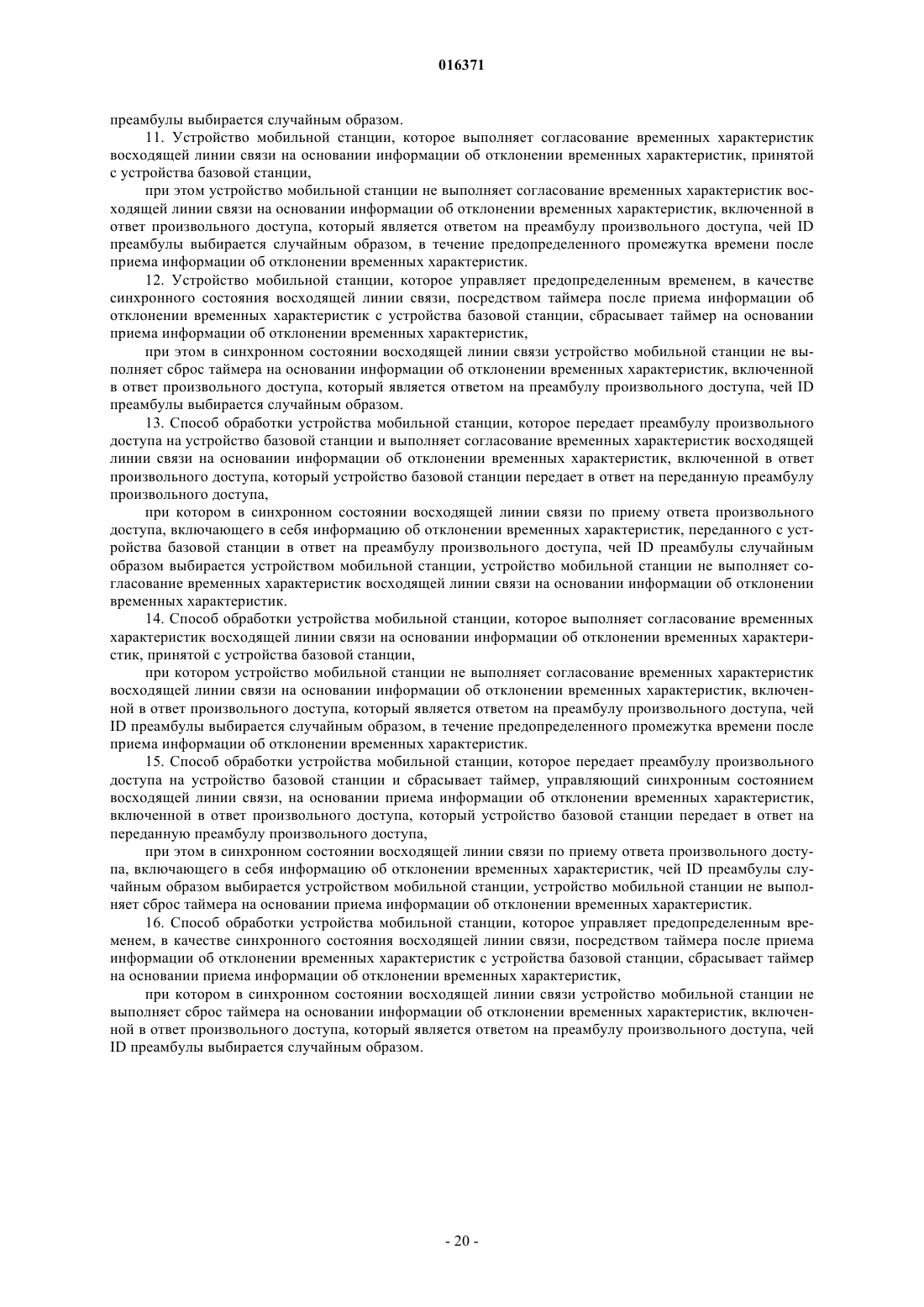

Устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик синхронизации,включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) 016371 Область техники Настоящее изобретение относится к системам радиосвязи и устройствам мобильных станций. Настоящая заявка испрашивает приоритет по заявке 2007-207213 на выдачу патента Японии, поданной 8 августа 2007 г., содержимое которой включено в материалы настоящей заявки посредством ссылки. Уровень техники В 3GPPP (проекте партнерства 3-го поколения), система W-CDMA (широкополосного множественного доступа с кодовым разделением каналов) была стандартизована в качестве системы сотовой мобильной связи третьего поколения с тем, чтобы последовательно выпускать услуги на рынок. В дополнение система HSDPA (высокоскоростного пакетного доступа по нисходящей линии связи) была стандартизована с тем, чтобы выпускать услуги на рынок. 3GPP рассматривает развитие радиодоступа третьего поколения (EUTRA: развитой универсальный наземный радиодоступ). Он предлагает систему OFDM (мультиплексирования с ортогональным частотным разделением каналов) в качестве нисходящей линии связи EUTRA. Он также предлагает систему связи на одиночной несущей, основанной на системе расширенного ДПФ (дискретным преобразованием Фурье, DFT) OFDM в качестве восходящей линии связи EUTRA. Фиг. 9 - иллюстрация, показывающая конфигурации каналов восходящей линии связи и нисходящей линии связи для EUTRA. Устройство базовой станции (BS) передает данные на устройства мобильных станций (MS1, MS2, MS3 и т.д.) посредством использования нисходящих линий связи. Устройства мобильных станций (MS1, MS2, MS3 и т.д.) передают данные на устройство базовой станции (BS) посредством использования восходящих линий связи. Нисходящие линии связи EUTRA включают в себя контрольный канал нисходящей лини связи(DPiCH: контрольный канал нисходящей лини связи), канал синхронизации нисходящей линии связи(DSCH: канал синхронизации нисходящей линии связи), канал управления нисходящей линии связи(PDCCH: физический канал управления нисходящей линии связи), общий канал управления (ССРСН: общий физический канал управления) и совместно используемый канал нисходящей линии связи(PDSCH: физический совместно используемый канал нисходящей линии связи). Восходящие линии связи EUTRA включают в себя совместно используемый канал восходящей линии связи (PUSCH: физический совместно используемый канал восходящей линии связи), канал управления восходящей линии связи (PUCCH: физический канал управления восходящей линии связи), канал с произвольным доступом (RACH: канал с произвольным доступом) и контрольный канал восходящей линии связи (UPiCH: контрольный канал восходящей линии связи) (см. непатентные документы 1, 2). Фиг. 10 - диаграмма, показывающая пример конфигурации радиоресурсов восходящей линии связи. На фиг. 10 горизонтальная ось представляет время, а вертикальная ось представляет частоту. Фиг. 10 показывает конфигурацию одиночного кадра радиосвязи, который разделен на множество блоков ресурсов. На фиг. 10 блоки ресурсов сконфигурированы в сегменты областей, каждая ограничена полосой частот 1,25 МГц и временной длительностью 1 мс, так что канал с произвольным доступом (RACH), совместно используемый канал восходящей линии связи (PUSCH) и канал управления восходящей линии связи (PUCCH), проиллюстрированные на фиг. 9, назначены на эти области. То есть каналы с произвольным доступом (RACH) назначены на блоки ресурсов, проиллюстрированные в качестве областей точечной штриховки; совместно используемые каналы восходящей линии связи (PUSCH) назначены на блоки ресурсов, проиллюстрированные в качестве пустых областей; а каналы управления восходящей линии связи (PUCCH) назначены на блоки ресурсов, проиллюстрированные в качестве областей штриховки горизонтальными линиями. Канал с произвольным доступом (RACH) для восходящей линии связи у EUTRA включает в себя асинхронные каналы с произвольным доступом и синхронные каналы с произвольным доступом. Асинхронный канал с произвольным доступом использует минимальный сегмент на полосе 1,25 МГц. Устройство базовой станции применяет множество каналов с произвольным доступом, чтобы справляться с доступом с многочисленных устройств мобильных станций. Предельная цель использования асинхронного канала с произвольным доступом состоит в том, чтобы устанавливать синхронизацию между устройством мобильной станции и устройством базовой станции. Канал с произвольным доступом играет дополнительную роль для выдачи запроса планирования, который используется устройством мобильной станции, запрашивающим новый ресурс восходящей линии связи вследствие нехватки назначения ресурсов (см. непатентный документ 2). Асинхронный произвольный доступ включает в себя два доступа, а именно состязательный произвольный доступ (или основанный на состязании произвольный доступ) и несостязательный произвольный доступ (или основанный на отсутствии состязания произвольный доступ). Состязательный произвольный доступ является обычным образом обрабатываемым произвольным доступом, вероятно вызывающим состязание между устройствами мобильных станций. Несостязательный произвольный доступ является произвольным доступом, не вызывающим состязаний между устройствами базовых станций, который обрабатывается по инициативе устройства базовой станции в случае эстафетной передачи обслуживания, или т.п. для установления синхронизации между-1 016371 устройством базовой станции и устройством мобильной станции. При асинхронном произвольном доступе устройство мобильной станции передает преамбулу для установления синхронизации с устройством базовой станции. Это называется преамбулой произвольного доступа. Эта преамбула включает в себя сигнатуры, т.е. кодограммы сигнала, представляющие информацию. Требуемая сигнатура выбирается из числа нескольких десятков предварительно заданных сигнатур с тем, чтобы обозначать информацию, состоящую из нескольких битов. В современном EUTRA устройство мобильной станции передает 6-битную информацию на устройство базовой станции посредством сигнатуры. 6-Битной передаче требуется шестьдесят четыре типа преамбул, т.е. 2 в 6-й степени. 6-Битная информация указывается ссылкой как ID преамбулы. В 6-битном ID преамбулы произвольный ID назначается пяти битам наряду с тем, что представление количества информации, необходимой для запроса произвольного доступа, назначается на оставшийся один бит (см. непатентный документ 3). Фиг. 11 - схема последовательности действий, показывающая последовательность операций состязательного произвольного доступа для асинхронного произвольного доступа. Прежде всего, устройство мобильной станции выбирает сигнатуру на основании различных кусков информации, таких как произвольный ID и потери в тракте передачи/CQI (индикатор качества канала) нисходящей линии связи, таким образом, передавая преамбулу произвольного доступа в качестве сообщения Ml через асинхронный канал произвольного доступа (этап S01). При приеме преамбулы произвольного доступа с устройства мобильной станции, устройство базовой станции рассчитывает синхронное отклонение временных характеристик, возникающее между устройством мобильной станции и устройством базовой станции, на основе преамбулы произвольного доступа, таким образом, вырабатывая информацию о синхронном отклонении временных характеристик; оно выполняет планирование для передачи сообщения L2/L3 (уровня 2/уровня 3), таким образом, создавая информацию о планировании; затем оно назначает информацию о временной внутрисотовой идентификации устройства мобильной станции (или T-C-RNTI: временный идентификатор радиосети временной соты). Устройство базовой станции устанавливает RA-RNTI (временный идентификатор радиосети произвольного доступа), отображающий, что ответ произвольного доступа на устройство мобильной станции,передающей преамбулу произвольного доступа через канал с произвольным доступом, установлен на совместно используемый канал нисходящей линии связи (PDSCH), в канал управления нисходящей линии связи (PDCCH). С блоком ресурсов для совместно используемого канала нисходящей линии связи (PDSCH), уведомляющим о назначении ответа произвольного доступа через RA-RNTI, устройство базовой станции передает сообщение М 2, представляющее ответ произвольного доступа, включающий в себя информацию о синхронном отклонении временных характеристик, информацию о планировании, T-C-RNTI и номер ID принятой преамбулы (или случайный ID), на устройство базовой станции (этап S02).RA-RNTI указывает специальное значение, которое не используется в качестве C-RNTI (временного идентификатора радиосети соты), так что устройство мобильной станции детектирует специальное значение, чтобы идентифицировать установку ответа произвольного доступа в совместно используемый канал нисходящей линии связи (PDSCH). Фиг. 12 показывает пример назначения ответа произвольного доступа на совместно используемый канал нисходящей линии связи (PDSCH) при уведомлении устройства мобильной станции о назначении через RA-RNTI. Как проиллюстрировано на фиг. 11, на которой назначение ответа произвольного доступа сообщается с использованием RA-RNTI, ответ произвольного доступа, включающий в себя информацию о синхронном отклонении временных характеристик, информацию о планировании, T-C-RNTI и номер ID сигнатуры принятой преамбулы, сохраняется в одиночном блоке ресурсов совместно используемого канала нисходящей линии связи (PDSCH) по отношению к множеству устройств мобильных станций (т.е. n устройств, где n - целое число, большее или равное двум, на фиг. 12). На фиг. 11, когда устройство мобильной станции идентифицирует, что RA-RNTI установлен в канал управления нисходящей линии связи (PDCCH) из сообщения М 2, оно оценивает содержимое ответа произвольного доступа, установленного в совместно используемый канал нисходящей линии связи (PDSCH), с тем, чтобы извлекать ответ, включающий в себя номер ID сигнатуры (или случайный ID) переданной преамбулы, таким образом, внося поправку на синхронное отклонение временных характеристик на основании информации о синхронном отклонении временных характеристик в пределах ответа. На основании принятой информации о планировании, устройство мобильной станции передает сообщение М 3, представляющее сообщение L2/L3, включающее в себя, по меньшей мере, C-RNTI (или ID базовой сети, такой как TMSI (временный идентификатор абонента мобильной связи в запланированном блоке ресурсов, на устройство базовой станции (этап S03). При приеме сообщения L2/L3 с устройства мобильной станции устройство базовой станции обращается к C-RNTI (или ID базовой сети, такому как TMSI), включенному в принятое сообщение L2/L3, с тем, чтобы передавать сообщение М 4, представляющее разрешение состязания, идентифицирующее возникновение состязания между устройствами мобильных станций, на устройство мобильной станции(этап S04). Процедуры этапов с S01 no S04 описаны в непатентном документе 3. Фиг. 13 - схема последовательности действий, показывающая последовательность операций передачи данных нисходящей линии связи с устройства базовой станции на устройство мобильной станции согласно традиционной технологии. Последовательность операций по фиг. 13 использует HARQ (гибридный автоматический запрос на повторение). В ходе HARQ устройство базовой станции передает управляющие данные нисходящей линии связи на устройство мобильной стации через канал управления нисходящей линии связи (PDCCH) (этап S11). Затем устройство мобильной станции принимает решение, следует или нет детектировать управляющие данные нисходящей линии связи, передаваемые на этапе S11 (этап S12). Устройство базовой станции передает данные передачи нисходящей линии связи на устройство мобильной стации через совместно используемый канал нисходящей линии связи (PDSCH) (этап S13). Затем устройство мобильной станции принимает решение, следует или нет детектировать данные передачи нисходящей линии связи, передаваемые на этапе S13 (этап S14). После декодирования данных, переданных на этапе S11 и этапе S13, устройство мобильной станции возвращает ACK (положительное подтверждение) в случае успеха CRC (контроля циклическим избыточным кодом) или NACK (отрицательное подтверждение) в случае неуспеха CRC на устройство базовой станции (этап S15), таким образом, принимая решение, следует или нет повторять передачу. Сразу после приема данных через совместно используемый канал нисходящей линии связи(PDSCH) на этапе S13, ACK/NACK передается через совместно используемый канал управления восходящей линии связи (PUCCH). Непатентный документ 1: TS (техническая спецификация) 36.211 3GPP, V1.10 (2007-05), сеть группового радиодоступа, физический канал и модуляция по техническим условиям (редакция 8). Непатентный документ 2: TS (техническая спецификация) 36.212 3GPP, V1.20 (2007-05), сеть группового радиодоступа, мультиплексирование и кодирование канала по техническим условиям (редакция 8). Непатентный документ 3: R2-072338 Обновление в мобильности, защите, процедуре произвольного доступа и т.д. (Update on Mobility, Security, Random Access Procedure, etc.), заседание 58 WG2 RANTSG 3GPP в Кобе, Япония, 7-11 мая 2007 г. Раскрытие изобретения Проблема, которая должна быть решена изобретением В UETRA, устройству мобильной станции, обрабатывающему состязательный произвольный доступ согласно асинхронному произвольному доступу, необходимо детектировать ответ произвольного доступа (сообщение М 2), контролируя RA-RNTI. В случае произвольного доступа, обработанного в результате запроса ресурсов восходящей линии связи, поддерживается синхронизация восходящей линии связи устройств мобильных станций. Синхронизация восходящей линии связи является наиболее важным фактором при асинхронном произвольном доступе, но не обязательно обрабатывается в результате запроса ресурсов восходящей линии связи. То есть устройство мобильной станции способно к выполнению передачи по восходящей линии связи над сигналом обратной связи HARQ в передаче нисходящей линии связи, которая, таким образом, будет продолжена. Когда устройство мобильной станции, выдающее запрос ресурсов восходящей линии связи, выполняет согласование временных характеристик (или коррекцию синхронного отклонения) на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, синхронное/асинхронное состояние восходящей линии связи, управляемое устройством мобильной станции,может быть несовместимым с синхронным/асинхронным состоянием, управляемым устройством базовой станции, таким образом, вызывая проблему инициирования без нужды последовательности операций восстановления ошибок. Когда устройство мобильной станции, выдающее запрос ресурсов восходящей линии связи, контролирует только RA-RNTI в ответе произвольного доступа, оно может ошибочно игнорировать назначение ресурсов нисходящей линии связи, сообщенное посредством C-RNTI. В этом случае устройство мобильной станции страдает от проблемы ухудшения качества передачи данных нисходящей линии связи, обусловленного выдачей ресурсов восходящей линии связи. В дополнение, когда устройство базовой станции обрабатывает назначение ресурсов восходящей линии связи посредством некоторого запуска, если устройство мобильной станции контролирует толькоRA-RNTI в ответе произвольного доступа, оно может ошибочно игнорировать назначение ресурсов восходящей линии связи, сообщенное посредством C-RNTI. В этом случае устройство мобильной станции страдает от проблемы претерпевания неудачи в детектировании запроса ресурсов восходящей линии связи, продолжаемого без нужды. Настоящее изобретение создано в свете вышеупомянутых обстоятельств, и его цель состоит в том,чтобы предложить устройство мобильной станции и систему радиосвязи, допускающие реализацию высокоэффективной связи между устройствами мобильных станций и устройствами базовых станций.-3 016371 Средство для решения проблем(1) Настоящее изобретение сделано для решения вышеприведенных проблем, при этом согласно одному из вариантов осуществления настоящего изобретения система радиосвязи составлена из устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройства базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает ответ произвольного доступа, включающий в себя информацию об отклонении синхронизации, рассчитанную на основании временных характеристик приема преамбулы произвольного доступа, на устройство мобильной станции, при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет согласование временных характеристик синхронизации на основании информации об отклонении временных характеристик синхронизации,включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции.(2) Синхронное состояние восходящей линии связи управляется таймером, так что синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истекает таймер.(3) Согласно одному из вариантов осуществления настоящего изобретения, устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции.(4) Синхронное состояние восходящей линии связи управляется таймером, так что синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истекает таймер.(5) Согласно одному из вариантов осуществления настоящего изобретения система радиосвязи составлена из устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и сбрасывает таймер, управляющий синхронным состоянием восходящей линии связи, на основании информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройства базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает ответ произвольного доступа, включающий в себя информацию об отклонении временных характеристик синхронизации, рассчитанной на основании временных характеристик приема преамбулы произвольного доступа, при этом в синхронном состоянии восходящей линии связи, устройство мобильной станции не выполняет сброс таймера на основании приема информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции.(6) Синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истекает таймер.(7) Согласно одному из вариантов осуществления настоящего изобретения устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и сбрасывает таймер, управляющий синхронным состоянием восходящей линии связи на основании приема информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа,который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа,при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет сброс таймера на основании приема информации об отклонении временных характеристик синхронизации, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции.(8) Синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истекает таймер.(9) Согласно одному из вариантов осуществления настоящего изобретения система радиосвязи составлена из устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и передает данные восходящей линии связи на основании назначения ресурсов восходящей линии связи, сообщенного посредством ответа произвольного доступа, указанного RARNTI, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройства базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает на устройство мобильной станции, RA-RNTI, указывающий ответ-4 016371 произвольного доступа, сообщающий назначение ресурсов восходящей линии связи в ответ на принятую преамбулу произвольного доступа на устройство мобильной станции, при этом устройство мобильной станции контролирует и C-RNTI, сообщающий назначение ресурсов восходящей линии связи с устройства базовой станции, с произвольными временными характеристиками, и RA-RNTI, таким образом, передавая данные восходящей линии связи.(10) Согласно одному из вариантов осуществления настоящего изобретения устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и передает данные восходящей линии связи на основании назначения ресурсов восходящей линии связи, сообщенного посредством ответа произвольного доступа, указанного RA-RNTI, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, при этом устройство мобильной станции контролирует и C-RNTI, сообщающий назначение ресурсов восходящей линии связи с устройства базовой станции, с произвольными временными характеристиками, и RA-RNTI, таким образом, передавая данные восходящей линии связи.(11) Согласно одному из вариантов осуществления настоящего изобретения система радиосвязи составлена из устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и принимает ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройства базовой станции,которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает ответ произвольного доступа в ответ на принятую преамбулу произвольного доступа, при этом устройство мобильной станции одновременно принимает данные нисходящей линии связи, которые устройство базовой станции передает с произвольными временными характеристиками, и ответ произвольного доступа.(12) Согласно одному из вариантов осуществления настоящего изобретения система радиосвязи составлена из устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и принимает ответ произвольного доступа на основании RA-RNTI, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройства базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает на устройство мобильной станции, RA-RNTI, сообщающий назначение ресурсов ответа произвольного доступа в ответ на принятую преамбулу произвольного доступа, при этом устройство мобильной станции контролирует и C-RNTI, сообщающий назначение ресурсов нисходящей линии связи с устройства базовой станции, с произвольными временными характеристиками, и RA-RNTI, таким образом, принимая и ответ произвольного доступа, и данные нисходящей линии связи, либо ответ произвольного доступа или данные нисходящей линии связи.(13) Согласно одному из вариантов осуществления настоящего изобретения устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и принимает ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, при этом устройство мобильной станции одновременно принимает ответ произвольного доступа и данные нисходящей линии связи, которые устройство базовой станции передает с произвольными временными характеристиками.(14) Согласно одному из вариантов осуществления настоящего изобретения устройство мобильной станции передает преамбулу произвольного доступа на устройство базовой станции и принимает ответ произвольного доступа на основании RA-RNTI, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, при этом устройство мобильной станции контролирует иC-RNTI, сообщающий назначение ресурсов нисходящей линии связи с устройства базовой станции, с произвольными временными характеристиками, и RA-RNTI, таким образом, принимая и ответ произвольного доступа, и данные нисходящей линии связи, либо ответ произвольного доступа или данные нисходящей линии связи. Результат изобретения Согласно настоящему изобретению можно выполнять высокоэффективную связь между устройством мобильной станции и устройством базовой станции. Краткое описание чертежей Фиг. 1 - принципиальная структурная схема, показывающая строение устройства 10 базовой станции согласно варианту осуществления настоящего изобретения; фиг. 2 - принципиальная структурная схема, показывающая строение устройства 50 мобильной станции согласно варианту осуществления настоящего изобретения; фиг. 3 - принципиальная структурная схема, показывающая строение блока 50 извлечения управляющих данных устройства 50 мобильной станции (фиг. 2) согласно варианту осуществления настоящего изобретения; фиг. 4 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно варианту осуществления настоящего изобретения; фиг. 5 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно варианту осуществления настоящего изобретения; фиг. 6 - блок-схема последовательности операций способа, показывающая обработку устройства 10-5 016371 базовой станции согласно варианту осуществления настоящего изобретения; фиг. 7 - блок-схема последовательности операций способа, показывающая обработку устройства 50 мобильной станции согласно варианту осуществления настоящего изобретения; фиг. 8 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно разновидности варианта осуществления настоящего изобретения; фиг. 9 - иллюстрация, показывающая конфигурации каналов восходящей линии связи и нисходящей линии связи для EUTRA; фиг. 10 - диаграмма, показывающая пример конфигурации радиоресурсов восходящей линии связи; фиг. 11 - схема последовательности действий, показывающая последовательность операций состязательного произвольного доступа для асинхронного произвольного доступа; фиг. 12 - пример назначения ответа произвольного доступа на совместно используемый канал нисходящей линии связи (PDSCH) при уведомлении устройства мобильной станции о назначении RA-RNTI; фиг. 13 - схема последовательности действий, показывающая последовательность операций передачи данных нисходящей линии связи с устройства базовой станции на устройство мобильной станции согласно традиционной технологии. Символы ссылок 10 - Устройство базовой станции, 11 - блок управления данными, 12 - блок модуляции OFDM, 13 блок планирования, 14 - блок оценки канала, 15 - блок демодуляции DFT-S-OFDM, 16 - блок извлечения управляющих данных, 17 - блок детектирования преамбулы, 18 - блок радиосвязи, 21 - блок планирования DL, 22 - блок планирования UL, 23 - блок формирования сообщения, 31 - блок детектирования CRNTI, 32 - блок детектирования RA-RNTI, 33 - блок детектирования С-RNTI/RA-RNTI, 34 - блок переключения детектирования, 35 - блок извлечения, 50 - устройство мобильной станции, 51 - блок управления данными, 52 - блок модуляции DFT-S-OFDM, 53 - блок планирования, 54 - блок демодуляцииOFDM, 55 - блок оценки канала, 56 - блок извлечения управляющих данных, блок коррекции синхронизации, 58 - блок формирования преамбулы, 59 - блок выбора преамбулы, 60 - блок радиосвязи, 531 - блок управления передачей ACK/NACK, A1 - антенна, А 2 - антенна. Наилучший вариант осуществления изобретения В дальнейшем вариант осуществления настоящего изобретения будет описан со ссылкой на чертежи. Подобно EUTRA, осуществляющему развитие радиодоступа третьего поколения, система радиосвязи по настоящему варианту осуществления составлена из устройства базовой станции и множества устройств мобильных станций. В настоящем варианте осуществления линия связи, направленная с устройства мобильной станции на устройство базовой станции, указывается ссылкой как восходящая линия связи, а линия связи, направленная с устройства базовой станции на устройство мобильной станции, указывается ссылкой как нисходящая линия связи. Нисходящая линия связи по настоящему варианту осуществления составлена из контрольного канала нисходящей линии связи (DPiCH), канала синхронизации нисходящей линии связи (DSCH), совместно используемого канала нисходящей линии связи (PDSCH), канала управления нисходящей линии связи (PDCCH) и общего канала управления (ССРСН). Восходящая линия связи по настоящему варианту осуществления составлена из контрольного канала восходящей линии связи (UPiCH), канала с произвольным доступом (RACH), совместно используемого канала восходящей линии связи (PUSCH) и канала управления восходящей линии связи (PUCCH). Подобно вышеизложенному радиоресурсы по настоящему варианту осуществления делятся на блоки ресурсов, соответствующие областям, каждая из которых ограничена полосой частот 1,25 МГц и временной длительностью 1 мс. Устройство базовой станции выполняет планирование, чтобы назначать блоки ресурсов на устройства мобильных станций, таким образом, добиваясь радиосвязи с устройствами мобильных станций. Настоящий вариант осуществления применяет OFDMA (множественный доступ с ортогональным частотным разделением каналов) в качестве способа связи по нисходящей линии связи и DFT-S-OFDM в качестве способа связи по восходящей линии связи, так что блоки ресурсов (блоки) являются областями,делящими радиоресурсы в направлениях частоты и времени, тогда как в случае способа связи TDMA(множественного доступа с временным разделением каналов) блоки ресурсов являются областями, делящими радиоресурсы в направлении времени. В случае способа связи FDMA (множественного доступа с частотным разделением каналов) блоки ресурсов являются областями, делящими радиоресурсы в направлении частоты. В случае способа связи CDMA (множественного доступа с кодовым разделением каналов) блоки ресурсов являются областями, делящими радиоресурсы кодами расширения спектра. Канал с произвольным доступом (RACH) по настоящему варианту осуществления используется для асинхронного устройства мобильной станции, чтобы синхронизировать устройство мобильной станции с устройством базовой станции. Он также используется для синхронизирующего устройства мобильной станции, чтобы выдавать запрос планирования (запрос ресурсов восходящей линии связи) через канал с произвольным доступом (RACH). Канал с произвольным доступом (RACH) является каналом, имеющим защитный интервал (например, 97 мс), и является каналом, который имеется в распоряжении для мобильной станции, выполняющей передачу без синхронизации. По приему преамбулы произвольного дос-6 016371 тупа (например, длительности преамбулы в 0,8 мкс) с устройства мобильной станции, устройство базовой станции детектирует отклонение времени прибытия преамбулы по отношению к опорному времени,таким образом, формируя информацию об отклонении временных характеристик. Точность информации об отклонении временных характеристик, например, равна 0,52 мкс. Асинхронный произвольный доступ делится на два типа доступа, т.е. состязательный произвольный доступ и несостязательный произвольный доступ. Состязательный произвольный доступ является произвольным доступом, при котором вероятно происходит состязание между устройствами мобильных станций, так как устройство мобильной станции определяет номер ID преамбулы с тем, чтобы отправлять его на устройство базовой станции. Несостязательный произвольный доступ является произвольным доступом, при котором никакого состязания не происходит между устройствами мобильных станций, так как устройство мобильной станции передает номер ID преамбулы, обозначенный устройством базовой станции. Номер ID преамбулы,используемый для состязательного произвольного доступа, сообщается заранее и не используется для несостязательного произвольного доступа. Поэтому можно проводить различие между состязательным произвольным доступом и несостязательным произвольным доступом со ссылкой на номер ID преамбулы. Фиг. 1 - принципиальная структурная схема, показывающая строение устройства 10 базовой станции согласно варианту осуществления настоящего изобретения. Устройство 10 базовой станции включает в себя блок 11 управления данными (указываемый ссылкой как блок передачи управляющих данных ответа, блок передачи управляющих данных нисходящей линии связи или блок передачи канала управления нисходящей линии связи), блок 12 модуляции OFDM,блок 13 планирования, блок 14 оценки канала, блок 15 демодуляции DFT-S-OFDM (расширенной ДПФOFDM), блок 16 извлечения управляющих данных, блок 17 детектирования преамбулы (указываемый ссылкой как блок приема преамбулы), блок 18 радиосвязи и антенну А 1. Блок 19 передачи базовой станции составлен из блока 11 управления данными, блока 12 модуляции OFDM, блока 13 планирования,блока 14 оценки канала, блока 15 демодуляции DFT-S-OFDM, блока 16 извлечения управляющих данных, блока 17 детектирования преамбулы, блока 18 радиосвязи и антенны А 1. Блок 20 передачи составлен из блока 11 управления данными, блока 12 модуляции OFDM, блока 18 радиосвязи и антенны А 1 наряду с тем, что блок 21 приема составлен из блока 14 оценки канала, блока 15 демодуляции DFT-S-OFDM, блока 16 извлечения управляющих данных, блока 17 детектирования преамбулы, блока 18 радиосвязи и антенны А 1. Что касается управляющих данных и пользовательских данных (включающих в себя ответы произвольного доступа и информацию о назначении преамбулы), обусловленных верхним уровнем (не показан), блок 11 управления данными в соответствии с командами, выдаваемыми блоком 13 планирования,выполняет отображение управляющих данных в контрольный канал нисходящей линии связи (DPiCH),канал синхронизации нисходящей линии связи (DSCH), канал управления нисходящей линии связи(PDCCH) и общий канал управления (ССРСН) и выполняет отображение пользовательских данных для каждого устройства мобильной станции и управляющих данных для уровня MAC (управления доступом к среде передачи: уровня 2) или более высокого уровня в совместно используемый канал нисходящей линии связи (PDSCH), таким образом, выводя данные отображения в блок 12 модуляции OFDM. Блок 12 модуляции OFDM выполняет многообразие сигнальной обработки OFDM, такой как модуляция данных, последовательно/параллельное преобразование, обратное БПФ (обратное быстрое преобразование Фурье, IFFT), вставка СР (циклического префикса) и фильтрация, над пользовательскими данными и управляющими данными, подвергнутыми отображению, по отношению к каждому каналу, таким образом, формируя и выводя сигналы OFDM в блок 18 радиосвязи. Блок 18 радиосвязи выполняет преобразование с повышением частоты над сигналами OFDM, выведенными из блока 12 модуляции OFDM, в радиочастоты, таким образом, передавая их на устройство мобильной станции через антенну А 1. Блок 18 радиосвязи принимает сигналы восходящей линии связи с устройства мобильной связи через антенну А 1, при этом принятые сигналы подвергаются преобразованию с понижением частоты в основнополосные сигналы, которые затем пересылаются в блок 15 демодуляции DFT-S-OFDM, блок 14 оценки канала и блок 17 детектирования преамбулы. Блок 14 оценки канала оценивает характеристики тракта распространения радиоволн по отношению к контрольному каналу восходящей линии связи (UPiCH) на основании основнополосных сигналов, выведенных из блока 18 радиосвязи, таким образом, выдавая результат оценки тракта распространения радиоволн в блок 15 демодуляции DFT-S-OFDM. Блок 14 оценки канала выводит результат оценки тракта распространения радиоволн в блок 13 планирования с тем, чтобы выполнять планирование восходящей линии связи по отношению к каналу управления восходящей линии связи (UPiCH) блока 18 радиосвязи. В соответствии с результатом оценки тракта распространения радиоволн и командой блока 16 извлечения управляющих данных блок 15 демодуляции DFT-S-OFDM выполняет демодуляцию расширенной ДПФ OFDM над основнополосными сигналами, выведенными из блока 18 радиосвязи, таким образом, формируя и выводя данные приема в блок 16 извлечения управляющих данных.-7 016371 В качестве способа связи по восходящей линии связи настоящий вариант осуществления использует способ расширенной ДПФ OFDM с одиночной несущей или способ OFDM с многими несущими. Блок 16 извлечения управляющих данных выполняет определение по схеме истинно-ложно над данными приема, выведенными из блока 15 демодуляции DFT-S-OFDM, таким образом, выдавая результат распознавания в блок 13 планирования. Когда данные приема являются истинными, блок 16 извлечения управляющих данных делит данные приема на пользовательские данные и управляющие данные. Блок 16 извлечения управляющих данных выводит в блок 13 планирования управляющие данные,представляющие информацию о CQI нисходящей линии связи, ACK/NACK данных нисходящей линии связи и уровень 2 касательно запроса назначения ресурсов, наряду с тем, что он выводит на верхний уровень (не показан) устройства 10 базовой станции управляющие данные касательно уровня 3 или тому подобное и пользовательские данные. Когда данные приема являются ложными, блок 16 извлечения управляющих данных сохраняет данные приема, которые должны смешиваться с повторной передачей данных, а затем он выполняет смешивание над приемом данных повторной передачи. Блок 17 детектирования преамбулы детектирует преамбулу из основнополосных сигналов, выведенных из блока 18 радиосвязи, а затем рассчитывает отклонение временных характеристик синхронизации на основании преамбулы, таким образом, выводя отклонение временных характеристик синхронизации в блок 13 планирования вместе с номером ID преамбулы, обозначенным преамбулой. Блок 13 планирования включает в себя блок 21 планирования DL (нисходящей линии связи), реализующий планирование нисходящей линии связи, и блок 22 планирования UL (восходящей линии связи),реализующий планирование восходящей линии связи, и блок 23 формирования сообщения. Блок 21 планирования DL выполняет планирование для отображения пользовательских данных в каналы нисходящей линии связи на основе информации о CQI, сообщенной устройством мобильной станции, и информации пользовательских данных, сообщенной верхним уровнем, а также управляющих данных, сформированных блоком 23 формирования сообщения. В соответствии с результатом оценки тракта распространения радиоволн восходящей линии связи,выведенным из блока 14 оценки канала, и запросом назначения ресурсов устройства мобильной связи,выведенным из блока 16 извлечения управляющих данных, блок 22 планирования UL выполняет планирование для отображения пользовательских данных в каналы восходящей линии связи. Блок 23 формирования сообщения формирует информацию о назначении ресурсов нисходящей линии связи, назначение ресурсов восходящей линии связи, ACK/NACK данных восходящей линии связи и управляющие данные, такие как ответы произвольного доступа. Блок 23 формирования сообщения сохраняет в сообщении ответа произвольного доступа номер ID преамбулы и информацию об отклонении временных характеристик синхронизации, представляющую отклонение временных характеристик синхронизации, выведенное из блока 17 детектирования преамбулы, при формировании сообщения ответа произвольного доступа. Фиг. 2 - принципиальная структурная схема, показывающая строение устройства 50 мобильной станции согласно варианту осуществления настоящего изобретения. Устройство 50 базовой станции включает в себя блок 51 управления данными (указываемый ссылкой как блок передачи преамбулы), блок 52 модуляции DFT-S-OFDM, блок 53 планирования, блок 54 демодуляции OFDM, блок 55 оценки канала, блок 56 извлечения управляющих данных (указываемый ссылкой как блок оценки или блок приема канала управления нисходящей линии связи), блок 57 коррекции синхронизации, блок 58 формирования преамбулы, блок 59 выбора преамбулы, блок 60 радиосвязи и антенну А 2. Блок 61 связи мобильной станции составлен из блока 51 управления данными, блока 52 модуляции DFT-S-OFDM, блока 53 планирования, блока 54 демодуляции OFDM, блока 55 оценки канала,блока 56 извлечения управляющих данных, блока 57 коррекции синхронизации, блока 58 формирования преамбулы, блока 59 выбора преамбулы, блока 60 радиосвязи и антенны А 2. Блок 62 передачи составлен из блока 51 управления данными, блока 52 модуляции DFT-S-OFDM,блока 57 коррекции синхронизации, блока 58 формирования преамбулы, блока 59 выбора преамбулы,блока 60 радиосвязи и антенны А 2. Блок 63 приема составлен из блока 54 демодуляции OFDM, блока 55 оценки канала, блока 56 извлечения управляющих данных, блока 60 радиосвязи и антенны А 2. В соответствии с командами, выдаваемыми блоком 53 планирования, блок 51 управления данными размещает управляющие данные (в том числе преамбулы и ACK/NACK) и пользовательские данные,выданные верхним уровнем (не показан) устройства 50 мобильной станции, с тем чтобы передавать их на устройство базовой станции через канал с произвольным доступом (RACH), совместно используемый канал восходящей линии связи (PUSCH) и канал управления восходящей линии связи (PUCCH). В этой связи блок 51 управления данными устанавливает канал с произвольным доступом (RACH) по отношению к преамбуле наряду с установлением канала управления восходящей линии связи(PUCCH) по отношению к ACK/NACK. В дополнение блок 51 управления данными устанавливает контрольный канал восходящей линии связи (UPiCH). Блок 52 модуляции DFT-S-OFDM выполняет многообразие сигнальной обработки DFT-S-OFDM,такой как модуляция данных, преобразование ДПФ (дискретного преобразования Фурье, DFT), отобра-8 016371 жение поднесущих, обратное БПФ, вставка СР и фильтрация, над пользовательскими данными и управляющими данными, назначенными на каналы, таким образом, формируя и выводя сигналы расширенной ДПФ OFDM в блок 57 коррекции синхронизации. На основании информации об отклонении временных характеристик синхронизации, выведенной из блока 56 извлечения управляющих данных, блок 57 коррекции синхронизации корректирует временные характеристики передачи по отношению к расширенной ДПФ OFDM, выведенной из блока 52 модуляции DFT-S-OFDM, таким образом, выводя их в блок 60 радиосвязи. После установления радиочастот, заданных блоком управления радиосвязи (не показан), блок 60 радиосвязи выполняет преобразование с повышением частоты над сигналами расширенной ДПФ OFDM,выведенными из блока 57 коррекции синхронизации, в радиочастоты, таким образом, передавая их на устройство базовой станции через антенну А 2. При приеме сигналов нисходящей линии связи с устройства базовой станции через антенну А 2 блок 60 радиосвязи выполняет преобразование с понижением частоты над принятыми сигналами в основнополосные сигналы, таким образом, выводя их в блок 54 демодуляции OFDM и блок 55 оценки канала. Блок 55 оценки канала оценивает характеристики тракта распространения радиоволн в отношении контрольного канала нисходящей линии связи (DPiCH), включенного в основнополосные сигналы, выведенные из блока 60 радиосвязи, таким образом, выдавая результат оценки в блок 54 демодуляции OFDM. Блок 55 оценки канала преобразует результат оценки в информацию о CQI с тем, чтобы передавать результат оценки тракта распространения радиоволн на устройство базовой станции, таким образом, выводя информацию о CQI в блок 53 планирования. Со ссылкой на результат оценки тракта распространения радиоволн, выведенный из блока 55 оценки канала, блок 54 демодуляции OFDM демодулирует основнополосные сигналы, выведенные из блока 60 радиосвязи, в данные приема, таким образом, выводя их в блок 56 извлечения управляющих данных. Блок 56 извлечения управляющих данных делит данные приема, выведенные из блока 54 демодуляции OFDM, на пользовательские данные и управляющие данные. Блок 56 извлечения управляющих данных выводит информацию об отклонении временных характеристик синхронизации управляющих данных в блок 57 коррекции синхронизации, выводит информацию о планировании и другие управляющие данные уровня 2 в блок 53 планирования и выводит пользовательские данные и управляющие данные уровня 3 на верхний уровень (не показан) устройства 50 мобильной станции. В соответствии с информацией о планировании, выведенной с верхнего уровня устройства 50 мобильной станции, и управляющими данными устройства базовой станции, выведенными из блока 56 извлечения управляющих данных, блок 53 планирования дает команду блоку 51 управления данными выполнять отображение управляющей информации и данных в каналы. При осуществлении произвольного доступа к устройству базовой станции блок 53 планирования дает команду блоку 59 выбора преамбулы произвести произвольный доступ при выборе номера ID преамбулы и сообщает способ приема для блока 56 извлечения управляющих данных. Блок 53 планирования управляет асинхронным/синхронным состоянием восходящей линии связи и управляет синхронным состоянием восходящей линии связи или асинхронным состоянием восходящей линии связи при осуществлении произвольного доступа к устройству базовой станции, таким образом,сообщая способ приема для блока 56 извлечения управляющих данных. При сообщении способа приема для блока 56 извлечения управляющих данных блок 53 планирования дает команду блоку 56 извлечения управляющих данных контролировать C-RNTI для использования при приеме данных нисходящей линии связи и передаче данных восходящей линии связи и RA-RNTI и принимать сообщение ответа произвольного доступа в случае обработки запроса ресурсов восходящей линии связи. При осуществлении произвольного доступа, не связанного с запросом ресурсов восходящей линии связи (или при осуществлении произвольного доступа в асинхронном состоянии восходящей линии связи), он дает команду блоку 56 извлечения управляющих данных контролировать RA-RNTI и принимать сообщение ответа произвольного доступа. При приеме данных нисходящейлинии связи или при передаче данных восходящей линии связи он дает команду блоку 56 извлечения управляющих данных контролировать C-RNTI. Управляющие данные нисходящей линии связи для использования при приеме данных нисходящей линии связи и предоставления восходящей линии связи при передаче данных восходящей линии связи устанавливаются в канал управления нисходящей линии связи (PDCCH) с разными форматами, тогда как один и тот же С-RNTI используется для информации идентификации устройства мобильной связи. При осуществлении произвольного доступа, соответствующего запросу ресурсов восходящей линии связи (или при осуществлении произвольного доступа в синхронном состоянии восходящей линии связи), он дает команду блоку 56 извлечения управляющих данных контролировать и RA-RNTI и RARNTI. Блок 53 планирования оснащен блоком 531 управления передачей ACK/NACK. Блок 531 управления передачей ACK/NACK настраивает способ передачи для ACK/NACK на основании временных характеристик передачи сообщения М 3 и результата CRC, детектированного блоком 56 извлечения управляющих данных.-9 016371 Блок 53 планирования дает команду блоку 59 выбора преамбулы выбирать номер ID преамбулы для произвольного доступа, таким образом, выводя выбранный номер ID преамбулы в блок 58 формирования преамбулы. Блок 58 формирования преамбулы формирует преамбулу на основании номера ID преамбулы, выбранного блоком 59 выбора преамбулы, таким образом, выводя ее в блок 52 модуляции DFT-S-OFDM. Фиг. 3 - принципиальная структурная схема, показывающая строение блока 50 извлечения управляющих данных устройства 50 мобильной станции (фиг. 2) согласно варианту осуществления настоящего изобретения. Блок 56 извлечения управляющих данных включает в себя блок 31 детектирования CRNTI, блок 32 детектирования RA-RNTI, блок 33 детектирования C-RNTI/RA-RNTI, блок 34 переключения детектирования и блок 35 извлечения. Блок 31 детектирования C-RNTI детектирует C-RNTI, назначенный самой мобильной станции, из канала управления нисходящей линии связи (PDCCH), выведенный из блока 54 демодуляции OFDM(фиг. 2) с тем, чтобы извлекать управляющую информацию, относящуюся к C-RNTI, из канала управления нисходящей линии связи (PDCCH) и чтобы анализировать управляющую информацию, таким образом, распознавая совместно используемый канал нисходящей линии связи (PDSCH) или совместно используемый канал восходящей линии связи PUSCH), назначаемые самой мобильной станции. Блок 31 детектирования C-RNTI выводит результат анализа в блок 35 извлечения. Блок 32 детектирования RA-RNTI детектирует RA-RNTI из канала управления нисходящей линии связи (PDCCH), выведенный из блока 54 демодуляции OFDM (фиг. 2) с тем, чтобы извлекать управляющую информацию, относящуюся к RA-RNTI из канала управления нисходящей линии связи (PDCCH), и чтобы анализировать управляющую информацию, таким образом, распознавая совместно используемый канал нисходящей линии связи (PDSCH), назначаемый на ответ произвольного доступа. Блок 32 детектирования RA-RNTI выводит результат анализа в блок 35 извлечения. Блок 33 детектирования C-RNTI/RA-RNTI детектирует C-RNTI или RA-RNTI, назначаемый самой мобильной станции, из канала управления нисходящей линии связи (PDCCH), выведенный из блока 54 демодуляции OFDM (фиг. 2) с тем, чтобы извлекать управляющую информацию, относящуюся к C-RNTI или RA-RNTI, из канала управления нисходящей линии связи (PDCCH) и чтобы анализировать управляющую информацию, таким образом, выводя результат анализа в блок 35 извлечения. Блок 53 планирования дает команду блоку 34 переключения детектирования переключать блок 31 детектирования C-RNTI, блок 32 детектирования RA-RNTI и блок 33 детектирования C-RNTI/RA-RNTI,таким образом, пересылая любые одни из выходных данных в блок 35 извлечения. На основании результата анализа управляющей информации, соответствующей любым одним из выходных данных блока 31 детектирования C-RNTI, блока 32 детектирования RA-RNTI и блока 33 детектирования C-RNTI/RA-RNTI, блок 35 извлечения извлекает данные (включающие в себя сообщение ответа произвольного доступа) из совместно используемого канала нисходящей линии связи (PDSCH),назначенного самому устройству мобильной станции. При извлечении ответа произвольного доступа из совместно используемого канала нисходящей линии связи (PDSCH) он выводит управляющие данные, включающие в себя сообщение ответа произвольного доступа (такое как информация об отклонении временных характеристик синхронизации), в блок 35 планирования (фиг. 2) и блок 57 коррекции синхронизации (фиг. 2) наряду с выводом пользовательских данных на верхний уровень (не показан) устройства 50 мобильной станции. При извлечении данных нисходящей линии связи из совместно используемого канала нисходящей линии связи (PDSCH) он выводит управляющие данные, включающие в себя результат CRC, в блок 35 планирования наряду с выводом пользовательских данных на верхний уровень (не показан) устройства 50 мобильной станции. Устройство мобильной станции и устройство базовой станции управляют синхронным/асинхронным состоянием восходящей линии связи устройства мобильной станции посредством использования таймера. Устройство базовой станции передает информацию об отклонении временных характеристик синхронизации на устройство мобильной станции посредством ответа произвольного доступа или сообщения команды согласования временных характеристик. Устройство базовой станции сбрасывает таймер при передаче информации об отклонении временных характеристик синхронизации, или устройство мобильной станции сбрасывает таймер при приеме информации об отклонении временных характеристик синхронизации. Устройство базовой станции извещает устройство мобильной станции о значении истечения таймера посредством широковещательного сигнала или выделенного сигнала. Устройство базовой станции и устройство мобильной станции управляют синхронным/асинхронным состоянием восходящей линии связи в качестве синхронного состояния восходящей линии связи до истечения таймера. Устройство базовой станции и устройство мобильной станции управляют синхронным/асинхронным состоянием восходящей линии связи в качестве асинхронного состояния восходящей линии связи после истечения таймера. Сообщение команды согласования временных характеристик формируется устройством базовой станции при детектировании отклонения временных характеристик синхронизации, возникающего при передаче по восходящей линии связи (с использованием обычных- 10016371 данных, контрольных каналов восходящей линии связи и т.д.) с устройства мобильной станции. Фиг. 4 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно варианту осуществления настоящего изобретения. Диаграмма последовательности действий по фиг. 4 показывает обработку касательно запроса ресурсов восходящей линии связи посредством состязательного произвольного доступа. Это показывает обработку для выдачи запроса ресурсов восходящей линии связи, обусловленного появлением данных,которые должны передаваться, на устройстве мобильной станции, в асинхронном состояние восходящей линии связи. Устройство мобильной станции передает преамбулу с номером ID преамбулы, который выбирается случайным образом из числа ID преамбул, имеющихся в распоряжении для состязательного произвольного доступа, на устройство базовой станции (этап S101). Устройство базовой станции детектирует вышеприведенную преамбулу, переданную на него с устройства мобильной станции. В материалах настоящей заявки преамбула является кодограммой сигнала,соответствующей номеру ID преамбулы, при этом устройство базовой станции детектирует преамбулу при детектировании сигнала приема, совпадающего с кодограммой сигнала номера ID преамбулы. Ответ произвольного доступа, который проиллюстрирован на этапе S02 по фиг. 11 и который передается на устройство мобильной станции с устройства базовой станции, составлен из управляющих данных ответа произвольного доступа (этап S102), передаваемых через канал управления нисходящей линии связи (PDCCH), и данных ответа произвольного доступа (этап S103), передаваемых через совместно используемый канал нисходящей линии связи (PDSCH). Устройство базовой станции передает управляющие данные ответа произвольного доступа, включающие в себя RA-RNTI и информацию о назначении ресурсов, на устройство мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S102), таким образом, указывая блок ресурсов(PDSCH) для назначения данных ответа произвольного доступа. В дополнение устройство базовой станции передает данные ответа произвольного доступа в блоке ресурсов, указанном управляющими данными ответа произвольного доступа (этап S103). После завершения передачи преамбулы на устройство базовой станции, устройство мобильной станции принимает управляющие данные ответа произвольного доступа и данные ответа произвольного доступа с устройства базовой станции (этапы S102, S103). Устройство мобильной станции принимает сообщение ответа произвольного доступа на преамбулу, переданную ранее им самим, посредством получения преамбулы, чей номер ID преамбулы, который включен в данные ответа произвольного доступа,совпадает с номером ID преамбулы у преамбулы, переданной ранее им самим. Устройство мобильной станции согласовывает временные характеристики восходящей линии связи (или обработки синхронизации восходящей линии связи) и сбрасывает таймер на основе информации об отклонении временных характеристик синхронизации, включенной в сообщение ответа произвольного доступа. Устройство мобильной станции передает сообщение L2/L3 (информацию о произвольном доступе)(сообщение М 3), включающее в себя C-RNTI, на устройство базовой станции в ресурсах, назначенных информацией о планировании, включенной в сообщение ответа произвольного доступа (этап S104). Информация о произвольном доступе включает в себя информацию, представляющую запрос ресурсов восходящей линии связи, и состояние буфера восходящей линии связи, представляющее количество данных восходящей линии связи, хранимых в буфере восходящей линии связи. Устройство базовой станции передает предоставление восходящей линии связи, реагирующее на запрос ресурсов восходящей линии связи, на устройство мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S105). Устройство мобильной станции, принимающее предоставление восходящей линии связи, передает данные восходящей линии связи на устройство базовой станции через совместно используемый канал восходящей линии связи (PUSCH) (этап S106). Фиг. 5 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно варианту осуществления настоящего изобретения. Фиг. 5 показывает одновременное выполнение обработки произвольного доступа и обработки передачи данных по нисходящей линии связи. Это показывает обработку для выдачи запроса ресурсов восходящей линии связи, обусловленного появлением данных, которые должны передаваться, на устройстве мобильной станции, в состоянии синхронизации восходящей линии связи. Прежде всего, блок 62 передачи устройства мобильной станции передает преамбулу, включающую в себя номер ID преамбулы, через канал с произвольным доступом, таким образом, передавая запрос ресурсов восходящей линии связи(этап S201). Блок 21 приема устройства 10 базовой станции принимает вышеприведенную преамбулу с устройства 50 мобильной станции. Блок 21 приема, принимающий преамбулу, передает управляющие данные ответа произвольного доступа на устройство 50 мобильной станции. То есть блок 20 передачи передает управляющие данные ответа произвольного доступа, включающие в себя информацию RA-RNTI и назначение ресурсов для данных ответа произвольного доступа, на устройство 50 мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S202). Блок 63 приема устройства 50 мобильной станции принимает данные, которые устройство 10 базовой станции передает через канал управления нисходящей линии связи (PDCCH) на этапе S202. Блок 56 извлечения управляющих данных прини- 11016371 мает решение в отношении того, включен или нет RA-RNTI в канал управления нисходящей линии связи(PDCCH), принятые блоком 63 приема на этапе S202, при этом он принимает решение в отношении того,являются они или нет управляющими данными ответа, которые переданы устройством 10 базовой станции в ответ на преамбулу, переданную блоком 62 передачи. Затем блок 20 передачи устройства 10 базовой станции передает данные ответа произвольного доступа, включающие в себя ID преамбулы, T-C-RNTI, информацию об отклонении синхронизации и информацию о планировании для сообщения М 3, на устройство 50 мобильной станции через совместно используемый канал нисходящей линии связи (PDSCH) (этап S203). Затем блок 56 извлечения управляющих данных устройства 50 мобильной станции выполняет контроль циклическим избыточным кодом (CRC) над данными приема блока 63 приема на этапе S203, при этом он принимает сообщение ответа произвольного доступа для преамбулы, переданной ранее им самим, посредством получения сообщения, чей номер ID преамбулы, который включен в данные ответа произвольного доступа, совпадает с номером ID преамбулы, переданным ранее им самим. Устройство 10 базовой станции передает данные нисходящей линии связи на устройство мобильной станции параллельно с ответом произвольного доступа (этапы S204, S205). Блок 20 передачи устройства 10 базовой станции передает управляющие данные нисходящей линии связи, включающие в себя назначение ресурсов и информацию C-RNTI, на устройство 50 мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S204) . Блок 63 приема устройства 50 мобильной станции принимает управляющие данные нисходящей линии связи, переданные на него с устройства 10 базовой станции. Блок 56 извлечения управляющих данных устройства 50 мобильной станции принимает решение в отношении того, включен или нет C-RNTI для самого устройства мобильной станции в данные приема блока 63 приема на этапе S204, при этом когда C-RNTI для самого устройства мобильной станции включен в состав, он распознает положение ресурсов и способ модуляции по отношению к следующему совместно используемому каналу нисходящей линии связи (PDSCH). Затем блок 20 передачи устройства 10 базовой станции передает данные передачи нисходящей линии связи, включающие в себя данные, предназначенные для устройства 50 мобильной станции, на устройство 50 мобильной станции через совместно используемый канал нисходящей линии связи (PDSCH)(этап S205). Блок 56 извлечения управляющих данных устройства 50 мобильной станции выполняет контроль циклическим избыточным кодом (CRC) над данными приема блока 63 приема на этапе S204. Этапы S202, S203 и S204, а также этап S205 выполняются параллельно. При детектировании сообщения ответа произвольного доступа на преамбулу, переданную ранее им самим, устройство 50 мобильной станции не учитывает информацию об отклонении временных характеристик синхронизации, включенную в сообщение ответа произвольного доступа, таким образом, не выполняя согласование временных характеристик восходящей линии связи (обработки синхронизации восходящей линии связи) и не выполняя сброс таймера посредством использования информации об отклонении временных характеристик синхронизации, включенной в сообщение ответа произвольного доступа. Это предотвращает несовместимость, возникающую между устройством базовой станции и устройством мобильной станции в показателях синхронного/асинхронного состояния восходящей линии связи. Поскольку не гарантировано никакого подтверждения в отношении того, выводится или нет детектированная информация об отклонении временных характеристик из преамбулы им самим, согласование временных характеристик выполнять нецелесообразно. Поскольку сброс таймера вызывает несовместимость между устройством базовой станции и устройством мобильной станции, что касается устойчивого времени синхронизации, целесообразно поддерживать существующую работу таймера. Предполагается,что устройство базовой станции и устройство мобильной станции должны поддерживать предыдущее синхронное/асинхронное состояние восходящей линии связи перед произвольным доступом. Это устраняет необходимость ненужного выполнения последовательности операций восстановления ошибок. Блок 62 передачи устройства 50 мобильной станции передает сообщение L2/L3, включающее в себяC-RNTI (информацию о произвольном доступе), на устройство 10 базовой станции через совместно используемый канал восходящей линии связи (PUSCH), указанный информацией о планировании, включенной в сообщение ответа произвольного доступа (сообщение М 3) (этап S206). Информация о произвольном доступе включает в себя информацию, представляющую запрос ресурсов восходящей линии связи, и состояние буфера восходящей линии связи, представляющее количество данных восходящей линии связи, хранимых в буфере восходящей линии связи. При детектировании C-RNTI для него самого с помощью блока 56 извлечения управляющих данных блок 62 передачи устройства 50 мобильной станции передает обратную связь HARQ, включающую в себя информацию ACK или NACK, на устройство 10 базовой станции через канал управления восходящей линии связи (PUCCH) (этап S207). Этапы S206 и S207 выполняются параллельно. Блок 20 передачи устройства 10 базовой станции передает предоставление восходящей линии связи, включающее в себя назначение ресурсов и C-RNTI, на устройство 50 мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S208). Блок 63 приема устройства 50 мобильной- 12016371 станции принимает предоставление восходящей линии связи, переданное на него с устройства 10 базовой станции. Блок 56 извлечения управляющих данных устройства 50 мобильной станции принимает решение в отношении того, включен или нет C-RNTI для самой мобильной станции в данные приема блока 63 приема на этапе S208, при этом когда C-RNTI для самой мобильной станции включен в состав, он распознает положение ресурсов и способ модуляции по отношению к следующему совместно используемому каналу восходящей линии связи (PUSCH) на основании информации о назначении ресурсов. Затем при детектировании C-RNTI для самой мобильной станции в предоставлении восходящей линии связи блок 62 передачи устройства 50 мобильной станции передает на устройство 10 базовой станции данные восходящей линии связи, включающие в себя данные, предназначенные для устройства базовой станции, через совместно используемый канал восходящей линии связи (PUSCH) (этап S209). При выполнении вышеупомянутых этапов с S201 по S209 устройство 50 мобильной станции выполняет связь по восходящей линии связи с устройством 10 базовой станции посредством использования назначения ресурсов, включенного в предоставление восходящей линии связи, переданное блоком 63 приема на этапе S208, наряду с выполнением связи по нисходящей линии связи с устройством 10 базовой станции посредством использования назначения ресурсов, включенного в управляющие данные нисходящей линии связи, принятые блоком 63 приема на этапе S204. В дополнение устройство 10 базовой станции выполняет связь по восходящей линии связи с устройством 50 мобильной станции посредством использования назначения ресурсов, включенного в предоставление восходящей линии связи, переданное блоком 20 передачи на этапе S208, наряду с выполнением связи по нисходящей линии связи с устройством 50 мобильной станции посредством использования назначения ресурсов, включенного в управляющие данные нисходящей линии связи, переданные блоком 20 передачи на этапе S204. Устройство базовой станции не может распознавать, какая мобильная станция осуществляет произвольный доступ до получения информации о произвольном доступе, переданной на него с помощью сообщения М 3. Поэтому оно обрабатывает передачу ответа произвольного доступа и данных нисходящей линии связи на устройство мобильной станции параллельно. При произвольном доступе к устройству базовой станции устройство мобильной станции в синхронном состоянии восходящей линии связи контролирует канал управления нисходящей линии связи(PDCCH) наряду с проверкой как C-RNTI, указывающего управляющие данные нисходящей линии связи или предоставление восходящей линии связи, так и RA-RNTI, указывающего управляющие данные ответа произвольного доступа. Устройство мобильной станции не передает ACK/NACK, когда временные характеристики передачи ACK/NACK для данных нисходящей линии связи, запланированных посредством C-RNTI, перекрывают временные характеристики передачи вышеприведенного сообщения М 3. Поскольку устройство мобильной станции выполняет передачу на одиночной несущей над данными восходящей линии связи на устройство базовой станции, невозможно одновременно передавать ресурс ACK/NAC и ресурс сообщения М 3. Передача данных восходящей линии связи предшествует передаче данных нисходящей линии связи, которые имеют достаточно ресурсов по сравнению с данными восходящей линии связи, и являются повторно передаваемыми. В этом случае устройство мобильной станции не передает ACK/NACK на устройство базовой станции. Согласно еще одному способу ACK передается в случае определения успеха контроля циклическим избыточным кодом (CRC) над данными нисходящей линии связи, наряду с тем, что сообщение М 3 передается на устройство базовой станции только в случае определения неудачного результата контроля циклическим избыточным кодом (CRC) над данными нисходящей линии связи. Устройство мобильной станции использует следующую возможность (или временные характеристики повторной передачи) для передачи сообщения М 3. Устройство базовой станции выполняет эффективную связь таким образом, что повторная передача выполняется при детектировании передачи NACK для данных нисходящей линии связи, наряду с тем, что повторная передача становится ненужной при детектировании ACK. Фиг. 6 - блок-схема последовательности операций способа, показывающая обработку устройства 10 базовой станции согласно варианту осуществления настоящего изобретения. Фиг. 6 конкретно показывает обработку устройства 10 базовой станции, показанную на фиг. 5. При приеме и детектировании преамбулы с устройства мобильной станции в произвольном доступе (этапыS301, S302) устройство базовой станции формирует управляющие данные ответа произвольного доступа и данные ответа произвольного доступа, используемые для ответа произвольного доступа (этап S303). Оно устанавливает управляющие данные ответа произвольного доступа в канал управления нисходящей линии связи (PDCCH) (этап S307) наряду с установкой данных ответа произвольного доступа в совместно используемый канал нисходящей линии связи (PDSCH) (этап S308), таким образом, передавая их на устройство мобильной станции. Устройство базовой станции передает данные нисходящей лини связи на устройство мобильной станции параллельно с выполнением последовательности операций произвольного доступа. Устройство базовой станции выполняет планирование в отношении устройства мобильной станции (этап S304) с тем,- 13016371 чтобы определять, на какую мобильную станцию должны передаваться данные нисходящей линии связи(этап S305). Оно формирует управляющие данные нисходящей линии связи и данные передачи нисходящей линии связи, используемые для передачи данных нисходящей линии связи. Оно устанавливает управляющие данные нисходящей линии связи в канал управления нисходящей линии связи (PDCCH) (этап S307) наряду с установлением данных передачи нисходящей линии связи в совместно используемый канал нисходящей линии связи (PDSCH) (этап S308), таким образом, передавая их на устройство мобильной станции. Поскольку устройство базовой станции не может быть извещено о том, какое устройство мобильной станции осуществляло произвольный доступ, данные нисходящей линии связи и ответ произвольного доступа могут одновременно назначаться на устройство мобильной связи. Устройство базовой станции может передавать предоставление восходящей линии связи и ответ произвольного доступа параллельно. То есть предоставление восходящей линии связи и ответ произвольного доступа могут одновременно назначаться устройству мобильной связи. Фиг. 7 - блок-схема последовательности операций способа, показывающая обработку устройства 50 мобильной станции согласно варианту осуществления настоящего изобретения. Фиг. 7 конкретно показывает обработку устройства 50 мобильной станции, показанную на фиг. 5. После завершения передачи преамбулы при асинхронном произвольном доступе (этап S401) устройство мобильной станции контролирует нисходящую линию связи, чтобы принимать сообщение ответа нисходящей линии связи с устройства базовой станции. Прежде всего, устройство мобильной станции принимает решение в отношении того, передает оно или нет преамбулу в синхронном состоянии восходящей линии связи (этап S402). В настоящем варианте осуществления это указывает, передает или нет устройство мобильной станции в синхронном состоянии восходящей линии связи преамбулу с целью запроса ресурсов восходящей линии связи. Когда определено, что оно не находится в синхронном состоянии восходящей линии связи, устройство мобильной станции контролирует RA-RNTI (этапы S403, S404). Когда RA-RNTI не детектирован за некоторый период времени или когда детектированный RA-RNTI не включает в себя номер ID преамбулы (или случайный ID), переданный ранее им самим, объявляется таймаут (этап S407), так что устройство мобильной станции вновь повторяет произвольный доступ. При детектировании RA-RNTI на этапе S404 устройство мобильной станции выполняет контроль циклическим избыточным кодом (CRC) над совместно используемым каналом нисходящей линии связи(PDSCH) блока ресурсов, который обозначен RA-RNTI, таким образом, выполняя определение успеха/неуспеха над контролем циклическим избыточным кодом (CRC). В случае определения неуспеха контроля избыточным циклическим кодом (CRC) устройство мобильной станции вновь повторяет контроль над RA-RNTI (этапы S403, S404). В случае определения успеха контроля циклическим избыточным кодом (CRC) устройство мобильной станции принимает решение в отношении того, включен или нет тот же самый номер ID преамбулы у преамбулы, переданной ранее им самим на этапе S401, в совместно используемый канал нисходящей линии связи (PDSCH), который успешно проходит контроль циклическим избыточным кодом (CRC)(этап S406). Когда тот же самый номер ID преамбулы у преамбулы, переданной ранее им самим, включен в состав, устройство мобильной станции получает и обрабатывает сообщение ответа произвольного доступа из совместно используемого канала нисходящей линии связи (PDSCH) вместе с номером ID преамбулы(этап S408). То есть синхронизация восходящей линии связи корректируется на основании информации об отклонении временных характеристик синхронизации (этап S408); формируется сообщение L2/L3,служащее в качестве сообщения М 3 (этап S409); а затем сообщение М 3 передается на устройство базовой станции (этап S410). Когда тот же самый номер ID преамбулы у преамбулы, переданной ранее им самим, не включен в состав, устройство мобильной станции контролирует RA-RNTI (этапы S403, S404). При определении на этапе S402, что устройство мобильной станции осуществляет произвольный доступ с синхронизацией восходящей линии связи посредством передачи преамбулы на этапе S401, устройство мобильной станции контролирует C-RNTI и RA-RNTI (этап S411). Когда RA-RNTI не детектирован за некоторый период времени или когда детектированный RA-RNTI не включает в себя номер ID преамбулы (или случайный ID), переданный ранее им самим, объявляется таймаут (этап S423), так что устройство мобильной станции вновь повторяет произвольный доступ (этап S401). При детектировании одного из C-RNTI и RA-RNTI в канале управления нисходящей линии связи(PDCCH) мобильная станция дополнительно проверяет, предназначен ли другой для канала управления нисходящей линии связи (PDCCH) (этап S412). При детектировании C-RNTI на этапе S412 устройство мобильной станции выполняет демодуляцию над совместно используемым каналом нисходящей линии связи (PDSCH) в блоке ресурсов, который назначен детектированным C-RNTI. Затем оно выполняет контроль циклическим избыточным кодом(CRC) над совместно используемым каналом нисходящей линии связи (PDSCH), таким образом, выпол- 14016371 няя определение успеха/неуспеха (этап S414). В случае определения успеха ACK для HARQ формируется (этап S420), а затем передается на устройство базовой станции (этап S422) наряду с тем, что в случае определения неуспеха NACK для HARQ формируется (этап S419), а затем передается на устройство базовой станции (этап S422). При детектировании RA-RNTI на этапе S412 устройство мобильной станции выполняет демодуляцию над совместно используемым каналом нисходящей линии связи (PDSCH) в блоке ресурсов, который назначен посредством RA-RNTI. Затем оно выполняет контроль циклическим избыточным кодом (CRC) над совместно используемым каналом нисходящей линии связи (PDSCH), таким образом, выполняя определение успеха/неуспеха над контролем циклическим избыточным кодом (CRC) (этап S413). При определении неуспеха в контроле избыточным циклическим кодом (CRC) устройство мобильной станции вновь повторяет контроль над RA-RNTI (этап S411). При определении успеха в контроле циклическим избыточным кодом (CRC) устройство мобильной станции принимает решение в отношении того, включен или нет тот же самый номер ID преамбулы у преамбулы, переданной ранее им самим, в совместно используемый канал нисходящей линии связи(PDSCH) (этап S416). При определении на этапе S416, что тот же самый номер ID преамбулы, переданный ранее им самим, включен в состав, устройство мобильной станции получает и обрабатывает сообщение ответа произвольного доступа из совместно используемого канала нисходящей линии связи (PDSCH) вместе с номером ID преамбулы (этап S417). Здесь синхронизация восходящей линии связи не корректируется на основании информации об отклонении временных характеристик синхронизации (этап S417); формируется сообщение L2/L3, служащее в качестве сообщения М 3 (этап S418); а затем оно передается на устройство базовой станции (этап S422). При определении на этапе S416, что тот же самый номер ID преамбулы, переданный ранее им самим, не включен в состав, устройство мобильной станции контролирует RA-RNTI (этап S411). При детектировании C-RNTI и RA-RNTI в канале управления нисходящей линии связи (PDCCH) того же самого подкадра устройство мобильной станции выполняет демодуляцию над совместно используемым каналом нисходящей линии связи (PDSCH) в блоке ресурсов, указанном посредством C-RNTI,наряду с выполнением демодуляции над совместно используемым каналом нисходящей линии связи(PDSCH) в блоке ресурсов, указанном посредством RA-RNTI (этап S415). Это достигает непрерывного выполнения по приему данных нисходящей линии связи и запросу ресурсов нисходящей линии связи. В этом случае оно выполняет последовательность операций касательно детектированного C-RNTI и последовательность операций касательно детектированного RA-RNTI параллельно. Согласно еще одному способу, адаптированному к устройству мобильной станции, которое не имеет возможности демодуляции двух совместно используемых каналов нисходящей линии связи (PDSCH),оно может выполнять демодуляцию только над совместно используемым каналом нисходящей линии связи (PDSCH) в блоке ресурсов, указанном посредством RA-RNTI или только над совместно используемым каналом нисходящей линии связи (PDSCH) в блоке ресурсов, указанном посредством C-RNTI. Это может уменьшать сложность конструктивного оформления устройства мобильной станции. Когда предписанная возможность предопределена для устройства мобильной станции или когда возможность устройства мобильной станции предопределена техническими условиями, можно непосредственно принимать решение, следует ли демодулировать только совместно используемый канал нисходящей линии связи (PDSCH) в блоке ресурсов, указанном посредством RA-RNTI, решение, следует ли демодулировать только совместно используемый канал нисходящей линии связи (PDSCH) в блоке ресурсов, указанном посредством С-RNTI, или решение, следует ли демодулировать оба из них без проблем; отсюда можно пропускать этап S415 на чертеже. Когда временные характеристики передачи ACK/NACK для данных нисходящей линии связи, запланированных посредством С-RNTI, перекрываются с временными характеристиками передачи сообщения М 3, указанными ответом произвольного доступа, устройство мобильной станции настраивается,чтобы не передавать ACK/NACK (этап S421). Для цели передачи на одиночной несущей восходящей линии связи устройство мобильной станции не может одновременно передавать ресурсы ACK/NACK и ресурсы сообщения М 3 на устройство базовой станции. Для параллельной обработки при синхронизации восходящей линии связи условие временных характеристик передачи, перекрывающихся друг с другом,возникает независимо от данных, детектируемых в канале управления нисходящей линии связи(PDCCH). Передача передаваемых данных восходящей линии связи предшествует передаче данных нисходящей линии связи, которые имеют достаточно ресурсов по сравнению с данными восходящей линии связи, и является повторно передаваемыми. В этом случае устройство мобильной станции не передаетACK/NACK. Согласно дополнительному способу оно передает ACK в случае определения успеха в контроле циклическим избыточным кодом (CRC) данных нисходящей линии связи наряду с передачей сообщения М 3 на устройство базовой станции в случае определения неуспеха в контроле циклическим избыточным кодом (CRC) данных нисходящей линии связи. Устройство мобильной станции передает сообщение М 3- 15016371 при следующей возможности (или временных характеристиках повторной передачи). Можно выполнять высокоэффективную связь, поскольку устройство базовой станции выполняет повторную передачу, когда ACK для данных нисходящей линии связи не передается на него, наряду с тем, что оно не обязательно выполняет повторную передачу при детектировании ACK. Согласно вышеприведенному варианту осуществления настоящего изобретения, когда блок 62 передачи устройства 50 мобильной станции в синхронном состоянии восходящей линии связи передает преамбулу на устройство 10 базовой станции через канал с произвольным доступом, устройство 10 мобильной станции контролирует канал управления нисходящей линии связи (PDCCH) наряду с проверкой обоих из C-RNTI для указания предоставления восходящей линии связи или управляющих данных нисходящей линии связи, переданных устройством 10 базовой станции, и RA-RNTI для указания управляющих данных ответа произвольного доступа; отсюда можно выполнять обработку произвольного доступа между устройством 50 мобильной станции и устройством 10 базовой станции, не прерывая связь между устройством 50 мобильной станции и устройством 10 базовой станции, и, таким образом, можно выполнять высокоэффективную связь между устройством 50 мобильной станции и устройством 10 базовой станции. Согласно разновидности варианта осуществления настоящего изобретения только канал управления нисходящей линии связи (PDCCH) подвергается контролю с проверкой только на RA-RNTI для указания управляющих данных произвольного доступа во время произвольного доступа, вовлеченного в синхронное состояние восходящей линии связи, при этом способ для продолжения синхронного состояния восходящей линии связи будет описан ниже. Фиг. 8 - диаграмма последовательности действий, показывающая обработку системы радиосвязи согласно разновидности варианта осуществления настоящего изобретения. Диаграмма последовательности действий по фиг. 8 показывает обработку касательно запроса ресурсов восходящей линии связи посредством состязательного произвольного доступа. Это показывает обработку запроса ресурсов восходящей линии связи, обусловленную появлением данных, которые должны передаваться, на устройстве мобильной станции, в синхронном состоянии восходящей линии связи. Устройство мобильной станции передает преамбулу, чей номер ID преамбулы выбирается случайным образом из числа ID преамбул,имеющихся в распоряжении для состязательного произвольного доступа, на устройство базовой станции(этап S501). Устройство базовой станции детектирует вышеприведенную преамбулу, переданную устройством мобильной станции. В материалах настоящей заявки преамбула является кодограммой сигнала, соответствующей номеру ID преамбулы, при этом устройство базовой станции детектирует преамбулу при детектировании сигнала приема, совпадающего с кодограммой сигнала номера ID преамбулы. Ответ произвольного доступа, переданный с устройства базовой станции на устройство мобильной станции, который проиллюстрирован на этапе S02 по фиг. 11, составлен из управляющих данных ответа произвольного доступа, переданных через канал управления нисходящей линии связи (PDCCH) (этапS502), и данных ответа произвольного доступа, переданных через совместно используемый канал нисходящей линии связи (PDSCH) (этап S503). Устройство базовой станции передает управляющие данные ответа произвольного доступа, включающие в себя RA-RNTI и информацию о назначении ресурсов, на устройство мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S502), таким образом, указывая блок ресурсов(PDSCH) для размещения данных ответа произвольного доступа. В дополнение устройство базовой станции передает данные ответа произвольного доступа в блоке ресурсов, указанном управляющими данными ответа произвольного доступа (этап S503). Устройство мобильной станции, передающее преамбулу на устройство базовой станции, принимает управляющие данные ответа произвольного доступа и данные ответа произвольного доступа с устройства базовой станции (этапы S502, S503). Устройство мобильной станции принимает сообщение ответа произвольного доступа на преамбулу, переданную ранее им самим, посредством получения сообщения,чей номер ID преамбулы, который включен в данные ответа произвольного доступа, совпадает с номером ID преамбулы у преамбулы, переданной ранее им самим. Устройство мобильной станции не учитывает информацию об отклонении временных характеристик синхронизации, включенную в сообщение ответа произвольного доступа, таким образом, не выполняя согласование временных характеристик восходящей линии связи (последовательность операций синхронизации восходящей линии связи) и не выполняя сброс таймера посредством использования информации об отклонении временных характеристик синхронизации, включенной в сообщение ответа произвольного доступа. Это предотвращает несовместимость, возникающую между устройством базовой станции и устройством мобильной станции, в показателях синхронного/асинхронного состояния восходящей линии связи. Нецелесообразно выполнять согласование временных характеристик в случае состязательного произвольного доступа, поскольку не гарантировано никакое подтверждение в отношении того, выводится ли детектированная информация об отклонении временных характеристик синхронизации из преамбулы, переданной ранее им самим. Поскольку сброс таймера вызывает несовместимость, возникающую между устройством базовой станции и устройством мобильной станции, что касается устойчивого времени синхронизации; отсюда целесооб- 16016371 разно поддерживать существующую работу таймера. Предполагается, что устройство базовой станции и устройство мобильной станции должны поддерживать синхронное/асинхронное состояние восходящей линии связи перед произвольным доступом. Это устраняет необходимость ненужного выполнения последовательности операций восстановления ошибок. Устройство мобильной станции передает сообщение L2/L3, включающее в себя C-RNTI (информацию о произвольном доступе), на устройство базовой станции (сообщение М 3) в ресурсах, назначенных информацией о планировании, включенной в сообщение ответа произвольного доступа (этап S504). Информация о произвольном доступе включает в себя информацию, представляющую запрос ресурсов восходящей линии связи, и состояние буфера восходящей линии связи, представляющее количество данных восходящей линии связи, хранимых в буфере восходящей линии связи. Устройство базовой станции передает предоставление восходящей линии связи, соответствующее запросу ресурсов восходящей линии связи, на устройство мобильной станции через канал управления нисходящей линии связи (PDCCH) (этап S505). Устройство мобильной станции, принимающее предоставление восходящей линии связи, передает данные восходящей линии связи на устройство базовой стации через совместно используемый канал восходящей линии связи (PUSCH) (этап S506). В вышеупомянутом варианте осуществления программы, реализующие функции устройства 10 базовой станции (фиг. 1), включающего в себя блок 11 управления данными, блок 12 модуляции OFDM,блок 13 планирования, блок 14 оценки канала, блок 15 демодуляции DFT-S-OFDM (расширенной ДПФOFDM), блок 16 извлечения управляющих данных, блок 17 детектирования преамбулы и блок 18 радиосвязи, а также функции устройства 50 мобильной станции (фиг. 2), включающего в себя блок 51 управления данными, блок 52 модуляции DFT-S-OFDM, блок 53 планирования, блок 54 демодуляции OFDM,блок 55 оценки канала, блок 56 извлечения управляющих данных, блок 57 коррекции синхронизации,блок 58 формирования преамбулы, блок 59 выбора преамбулы и блок 60 радиосвязи, хранятся на машиночитаемых запоминающих носителях, так что программы, хранимые на запоминающих носителях, загружаются в и выполняются компьютерной системой, таким образом, управляя устройством 10 базовой станции и устройством 50 мобильной станции. В материалах настоящей заявки, термин компьютерная система может охватывать аппаратные средства, такие как ОС (операционная система, OS) и периферийные устройства. Термин машиночитаемые запоминающие носители указывает ссылкой на портативные носители,такие как гибкие диски, магнитооптические диски, ПЗУ (постоянное запоминающее устройство, ROM),CD-ROM (ПЗУ на компакт-диске), а также запоминающие устройства, такие как накопители на жестких дисках, встроенные в компьютерные системы. В дополнение термин машиночитаемые запоминающие носители могут охватывать среду для временного и динамического удерживания программ, например линии передачи для передачи программ, такие как сети, сеть Интернет и телефонные линии, а также носители для хранения программ в предписанных периодах, таких как внутренняя энергозависимая память компьютерных систем, служащих в качестве серверов и клиентов. Вышеупомянутые программы могут успешно выполнять часть вышеупомянутых функций, или они комбинируются с предварительно установленными программами компьютерных систем с тем, чтобы добиваться вышеупомянутых функций. Как описано выше, система радиосвязи согласно одному из вариантов осуществления настоящего изобретения является системой радиосвязи, включающей в себя устройство базовой станции и устройство мобильной станции, при этом устройство мобильной станции включает в себя блок передачи преамбулы, который передает преамбулу произвольного доступа на устройство базовой станции, блок приема канала управления нисходящей линии связи, который принимает канал управления нисходящей линии связи, и блок определения, который осуществляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи управляющие данные ответа, которые устройство базовой станции передает в ответ на преамбулу произвольного доступа, переданную блоком передачи преамбулы, и осуществляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи предоставление восходящей линии связи или управляющие данные нисходящей линии связи, предназначенные для него, и при этом устройство базовой станции включает в себя блок приема преамбулы, который принимает преамбулу произвольного доступа с устройства мобильной станции, блок передачи канала управления нисходящей линии связи, который передает канал управления нисходящей линии связи, блок передачи управляющих данных ответа, который передает управляющие данные ответа через канал управления нисходящей линии связи, когда блок приема преамбулы принимает преамбулу произвольного доступа, и блок передачи управляющих данных нисходящей линии связи,который передает управляющие данные нисходящей линии связи, включающие в себя назначение ресурсов нисходящей линии связи, через канал управления нисходящей линии связи. Устройство мобильной станции согласно одному из вариантов осуществления настоящего изобретения является устройством мобильной станции, которое выполняет радиосвязь с устройством базовой станции и которое включает в себя блок передачи преамбулы, который передает преамбулу произвольного доступа на устройство базовой станции, блок приема канала управления нисходящей линии связи,который принимает канал управления нисходящей линии связи, и блок определения, который осуществ- 17016371 ляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи управляющие данные ответа, которые устройство базовой станции передает в ответ на преамбулу произвольного доступа, переданную блоком передачи преамбулы, и осуществляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи предоставление восходящей линии связи или управляющие данные нисходящей линии связи, предназначенные для него. Программа согласно одному из вариантов осуществления настоящего изобретения побуждает компьютер устройства мобильной станции, выполняющего радиосвязь с устройством базовой станции, служить в качестве блока передачи преамбулы для передачи преамбулы произвольного доступа на устройство базовой станции, блока приема канала управления нисходящей линии связи для приема канала управления нисходящей линии связи и блока определения для осуществления определения в отношении того, включает в себя или нет канал управления нисходящей линии связи управляющие данные ответа,которые устройство базовой станции передает в ответ на преамбулу произвольного доступа, переданную блоком передачи преамбулы, и для осуществления определения в отношении того, включает в себя или нет канал управления нисходящей линии связи предоставление восходящей линии связи или управляющие данные нисходящей линии связи, предназначенные для него. Способ радиосвязи согласно одному из вариантов осуществления настоящего изобретения является способом радиосвязи, использующим устройство базовой станции и устройство мобильной станции, при этом устройство мобильной станции реализует последовательность операций передачи преамбулы, которая передает преамбулу произвольного доступа на устройство базовой станции, последовательность операций приема канала управления нисходящей линии связи, которая принимает канал управления нисходящей линии связи, и последовательность операций определения, которая осуществляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи управляющие данные ответа, которые устройство базовой станции передает в ответ на преамбулу произвольного доступа,переданную в последовательности операций передачи преамбулы, и осуществляет определение в отношении того, включает в себя или нет канал управления нисходящей линии связи предоставление восходящей линии связи или управляющие данные нисходящей линии связи, предназначенные для него, и при этом устройство базовой станции реализует последовательность операций приема преамбулы, которая принимает преамбулу произвольного доступа с устройства мобильной станции, последовательность операций передачи канала управления нисходящей линии связи, которая передает канал управления нисходящей линии связи, последовательность операций передачи управляющих данных ответа, которая передает управляющие данные ответа, включающие в себя назначение ресурсов восходящей линии связи,которые не назначены на другое устройство мобильной станции, на устройство мобильной станции по приему запроса ресурсов восходящей линии связи в последовательности операций приема запроса ресурсов, последовательность операций передачи управляющих данных ответа, которая передает управляющие данные ответа через канал управления нисходящей линии связи по приему преамбулы произвольного доступа в последовательности операций приема преамбулы, и последовательность операций передачи управляющих данных нисходящей линии связи, которая передает управляющие данные нисходящей линии связи, включающие в себя назначение ресурсов нисходящей линии связи через канал управления нисходящей линии связи. Вариант осуществления этого изобретения подробно описан со ссылкой на чертежи, при этом детализированное строение не обязательно ограничено вариантом осуществления, так что формула изобретения может охватывать конструкции, чьи объемы не отступают от объема изобретения. Промышленная применимость Настоящее изобретение применимо к устройствам мобильных станций и системам радиосвязи, выполняющим высокоэффективную связь между устройствами мобильных станций и устройствами базовых станций. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система радиосвязи, включающая в себя устройство мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройство базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает ответ произвольного доступа, включающий в себя информацию об отклонении временных характеристик, рассчитанную на основании приема временных характеристик преамбулы произвольного доступа,при этом в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, переданного с устройства базовой станции в ответ на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных- 18016371 характеристик. 2. Система радиосвязи по п.1, в которой синхронное состояние восходящей линии связи управляется таймером, так что синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истечет таймер. 3. Устройство мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа,при этом в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, переданного с устройства базовой станции в ответ на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик. 4. Устройство мобильной станции по п.3, в котором синхронное состояние восходящей линии связи управляется таймером, так что синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истечет таймер. 5. Система радиосвязи, включающая в себя устройство мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и сбрасывает таймер, управляющий синхронным состоянием восходящей линии связи, на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа, и устройство базовой станции, которое принимает преамбулу произвольного доступа с устройства мобильной станции и передает ответ произвольного доступа, включающий в себя информацию об отклонении временных характеристик, рассчитанную на основании временных характеристик приема преамбулы произвольного доступа,при этом в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, переданного с устройства базовой станции в ответ на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет сброс таймера на основании приема информации об отклонении временных характеристик. 6. Система радиосвязи по п.5, в которой синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истечет таймер. 7. Устройство мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и сбрасывает таймер, управляющий синхронным состоянием восходящей линии связи, на основании приема информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа,при этом в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет сброс таймера на основании приема информации об отклонении временных характеристик. 8. Устройство мобильной станции по п.7, в котором синхронное состояние восходящей линии связи поддерживается до тех пор, пока не истечет таймер. 9. Система радиосвязи, включающая в себя устройство мобильной станции, которое выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, принятой с устройства базовой станции, и устройство базовой станции, которое передает информацию об отклонении временных характеристик на устройство мобильной станции,при этом устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы выбирается случайным образом, в течение предопределенного времени после приема информации об отклонении временных характеристик. 10. Система радиосвязи, включающая в себя устройство мобильной станции, которое управляет предопределенным временем, в качестве синхронного состояния восходящей линии связи, посредством таймера после приема информации об отклонении временных характеристик с устройства базовой станции, сбрасывает таймер на основании принятой информации об отклонении временных характеристик, и устройство базовой станции, которое передает информацию об отклонении временных характеристик на устройство мобильной станции,при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет сброс таймера на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID- 19016371 преамбулы выбирается случайным образом. 11. Устройство мобильной станции, которое выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, принятой с устройства базовой станции,при этом устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы выбирается случайным образом, в течение предопределенного промежутка времени после приема информации об отклонении временных характеристик. 12. Устройство мобильной станции, которое управляет предопределенным временем, в качестве синхронного состояния восходящей линии связи, посредством таймера после приема информации об отклонении временных характеристик с устройства базовой станции, сбрасывает таймер на основании приема информации об отклонении временных характеристик,при этом в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет сброс таймера на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чей ID преамбулы выбирается случайным образом. 13. Способ обработки устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа,при котором в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, переданного с устройства базовой станции в ответ на преамбулу произвольного доступа, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик. 14. Способ обработки устройства мобильной станции, которое выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, принятой с устройства базовой станции,при котором устройство мобильной станции не выполняет согласование временных характеристик восходящей линии связи на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чейID преамбулы выбирается случайным образом, в течение предопределенного промежутка времени после приема информации об отклонении временных характеристик. 15. Способ обработки устройства мобильной станции, которое передает преамбулу произвольного доступа на устройство базовой станции и сбрасывает таймер, управляющий синхронным состоянием восходящей линии связи, на основании приема информации об отклонении временных характеристик,включенной в ответ произвольного доступа, который устройство базовой станции передает в ответ на переданную преамбулу произвольного доступа,при этом в синхронном состоянии восходящей линии связи по приему ответа произвольного доступа, включающего в себя информацию об отклонении временных характеристик, чей ID преамбулы случайным образом выбирается устройством мобильной станции, устройство мобильной станции не выполняет сброс таймера на основании приема информации об отклонении временных характеристик. 16. Способ обработки устройства мобильной станции, которое управляет предопределенным временем, в качестве синхронного состояния восходящей линии связи, посредством таймера после приема информации об отклонении временных характеристик с устройства базовой станции, сбрасывает таймер на основании приема информации об отклонении временных характеристик,при котором в синхронном состоянии восходящей линии связи устройство мобильной станции не выполняет сброс таймера на основании информации об отклонении временных характеристик, включенной в ответ произвольного доступа, который является ответом на преамбулу произвольного доступа, чейID преамбулы выбирается случайным образом.
