Ткань, устойчивая к прокалыванию, пробиванию и прорезанию
Формула / Реферат
1. Ткань, содержащая лист множества твердых предметов, расположенных в мозаичном порядке, имеющая средство соединения смежных твердых предметов.
2. Ткань по п.1, в которой средство соединения твердых предметов предназначено для скользящего соединения.
3. Ткань по п.1, дополнительно содержащая множество листов, расположенных в пакете.
4. Ткань по п.3, дополнительно содержащая средство соединения листов.
5. Ткань по п.4, в которой средство соединения листов предназначено для скользящего соединения.
6. Ткань по п.5, также содержащая средство возвращения твердых предметов в листе из растянутого положения в сжатое положение.
7. Ткань по п.6, в которой средство скользящего соединения листов выполнено с возможностью ограничения перемещения листов относительно друг друга на заданное расстояние.
8. Ткань по п.7, в которой средство скользящего соединения твердых предметов выполнено с возможностью ограничения растяжения твердых предметов относительно друг друга на заданное расстояние.
9. Ткань по п.8, в которой твердыми предметами являются плоские пластинки.

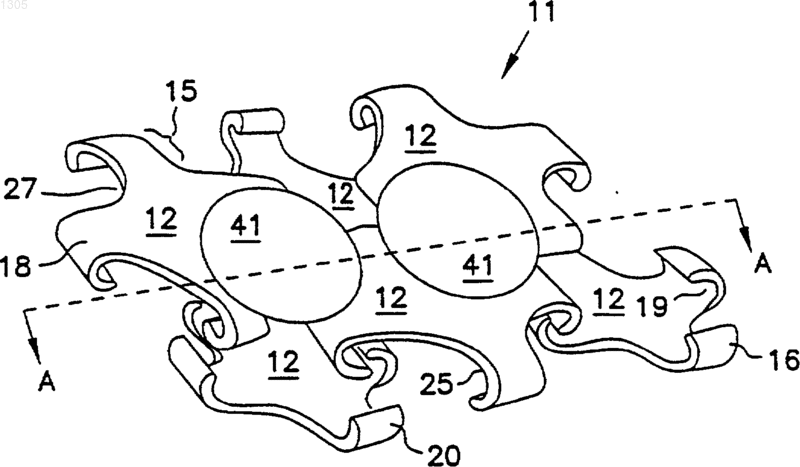

10. Ткань по п.9, в которой мозаичным порядком плоских пластинок является повторяющийся порядок плоских пластинок, расположенных в плоскости так, что дистальный конец каждой лапки плоской пластинки образует прямой угол с дистальным концом смежных лапок смежных плоских пластинок с вершиной угла дистального конца каждой смежной лапки, образующей вершину прямого угла.
11. Ткань по п.10, в которой каждый лист выполнен с возможностью смещения параллельно смежному листу.
12. Ткань по п.11, в которой все листы в пакете являются идентичными и каждый лист выполнен с возможностью смещения параллельно смежному листу на расстояние, в результате чего лапка каждой плоской пластинки в одном листе находится в линию с и с перекрытием лапки каждой плоской пластинки в смежном листе.
13. Ткань по п.12, в которой множество заклепок введено перпендикулярно плоскости ткани через каждое из отверстий, образованных противоположными концами лапок смежных плоских пластинок и противоположными нижними концами смежных плоских пластинок.
14. Ткань по п.13, в которой все плоские пластинки являются, по существу, идентичными и все заклепки являются по существу идентичными.
15. Ткань по п.14, в которой средством скользящего соединения плоских пластинок является соединительный материал.
16. Ткань по п.15, в которой соединительный материал является эластомерным.
17. Ткань по п.15, в которой соединительный материал соединяет плоские пластинки.
18. Ткань по п.15, в которой соединительный материал соединяет заклепки, по меньшей мере, на одной стороне ткани.
19. Ткань по п.17, в которой соединительным материалом является мембрана.
20. Ткань по п.18, в которой соединительным материалом является сетка.
21. Ткань по п.15, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения, является соединительным материалом, по своей природе растягивающимся до заданного предела.
22. Ткань по п.15, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения, является нерастягивающийся гибкий материал, имеющий заданную длину провисания, когда ткань сжата так, что максимальным растяжением ткани является расстояние, равное заданной длине провисания.
23. Ткань по п.21, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения, соединяет плоские пластинки.
24. Ткань по п.21, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения, соединяет заклепки.
25. Ткань по п.15, в которой соединительный материал соединяет плоские пластинки между смежными листами.
26. Ткань по п.19, в которой мембрана имеет систему отверстий, соосных с каждым отверстием.
27. Ткань по п.15, в которой соединительным материалом является сетка, соединяющая лапки плоских пластинок между смежными листами.
28. Ткань по п.25, дополнительно содержащая соединительный материал, который соединяет верхнюю поверхность плоских пластинок в пакете.
29. Ткань по п.25, дополнительно содержащая соединительный материал, который соединяет нижнюю поверхность плоских пластинок в пакете.
30. Ткань по п.13, в которой заклепки и пластинки сформированы из материала из группы, состоящей из металла, металлического сплава, пластика, композитного материала, керамики и стекла.
31. Ткань по п.13, в которой плоская пластинка имеет толщину, достаточную, чтобы выдерживать заданное усилие пробивания или прорезания.
32. Ткань, содержащая:
(a) два листа, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке, причем имеется (i) средство скользящего соединения твердых предметов, (ii) средство возвращения листа из растянутого положения в сжатое положение, и (iii) средство ограничения перемещения твердых предметов относительно друг друга в заданной степени; и
(b) каждый лист расположен в пакете с другим листом, причем имеется средство скользящего соединения листов и средство ограничения перемещения листов относительно друг друга в заданной степени.
33. Ткань, содержащая множество плат, расположенных в листе, со средством скользящего соединения плат.
34. Ткань по п.33, в которой ткань содержит множество листов, расположенных в пакет.
35. Ткань по п.34, в которой каждый лист выполнен с возможностью смещения параллельно смежному листу.
36. Ткань по п.35, в которой каждый лист смещается так, что центр каждой платы на одном слое центруется по пересечению вершин углов плат смежного слоя.
37. Ткань по п.33, в которой средством скользящего соединения плат является соединительный материал, скрепленный с платами.
38. Ткань по п.37, в которой соединительный материал образует мембрану.
39. Ткань по п.37, в которой соединительный материал образует сетку.
40. Ткань по п.33, которая дополнительно содержит средство ограничения максимального растяжения, допускаемого средством скользящего соединения.
41. Ткань по п.40, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения, является соединительный материал, по своей природе растягивающийся до заданного предела.
42. Ткань по п.40, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения, является нерастягивающееся волокно, имеющее заданную длину провисания, когда ткань сжата, так что максимальным растяжением ткани является расстояние, равное заданной длине провисания.
43. Ткань по п.34, в которой средством скользящего соединения плат является эластомерный материал, расположенный между смежными листами и соединенный с платами смежных листов.
44. Ткань по п.43, в которой соединительный материал образует мембрану.
45. Ткань по п.43, в которой соединительный материал образует сетку.
46. Ткань, содержащая:
(a) два листа, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке, причем имеется (i) средство скользящего соединения твердых предметов, и (ii) средство ограничения перемещения твердых предметов относительно друг друга в заданной степени; и
(b) каждый лист расположен в пакете с другим листом, причем имеется средство скользящего соединения листов и средство ограничения перемещения листов относительно друг друга в заданной степени.
47. Способ защиты поверхности от проколов, пробоев и разрезов, включающий стадии:
(a) формования ткани, содержащей множество листов, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке со средством соединения смежных твердых предметов; и
(b) покрытия тканью защищаемой поверхности.
48. Ткань по п.1, в которой твердыми предметами являются идентичные твердые предметы, расположенные в мозаичном порядке, имеющем четыре твердых предмета, смежных с каждым твердым предметом.
49. Ткань по п.48, в которой мозаичный порядок имххт шесть твердых предметов, смежных с каждым твердым предметом.
50. Ткань по п.1, в которой твердыми предметами являются правильные многоугольники.
51. Ткань по п.18, в которой соединительным материалом является сетка.
52. Ткань по п.18, в которой соединительным материалом является мембрана.
53. Ткань по п.22, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения, соединяет плоские пластинки.
54. Ткань по п.22, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения, соединяет заклепки.
Текст

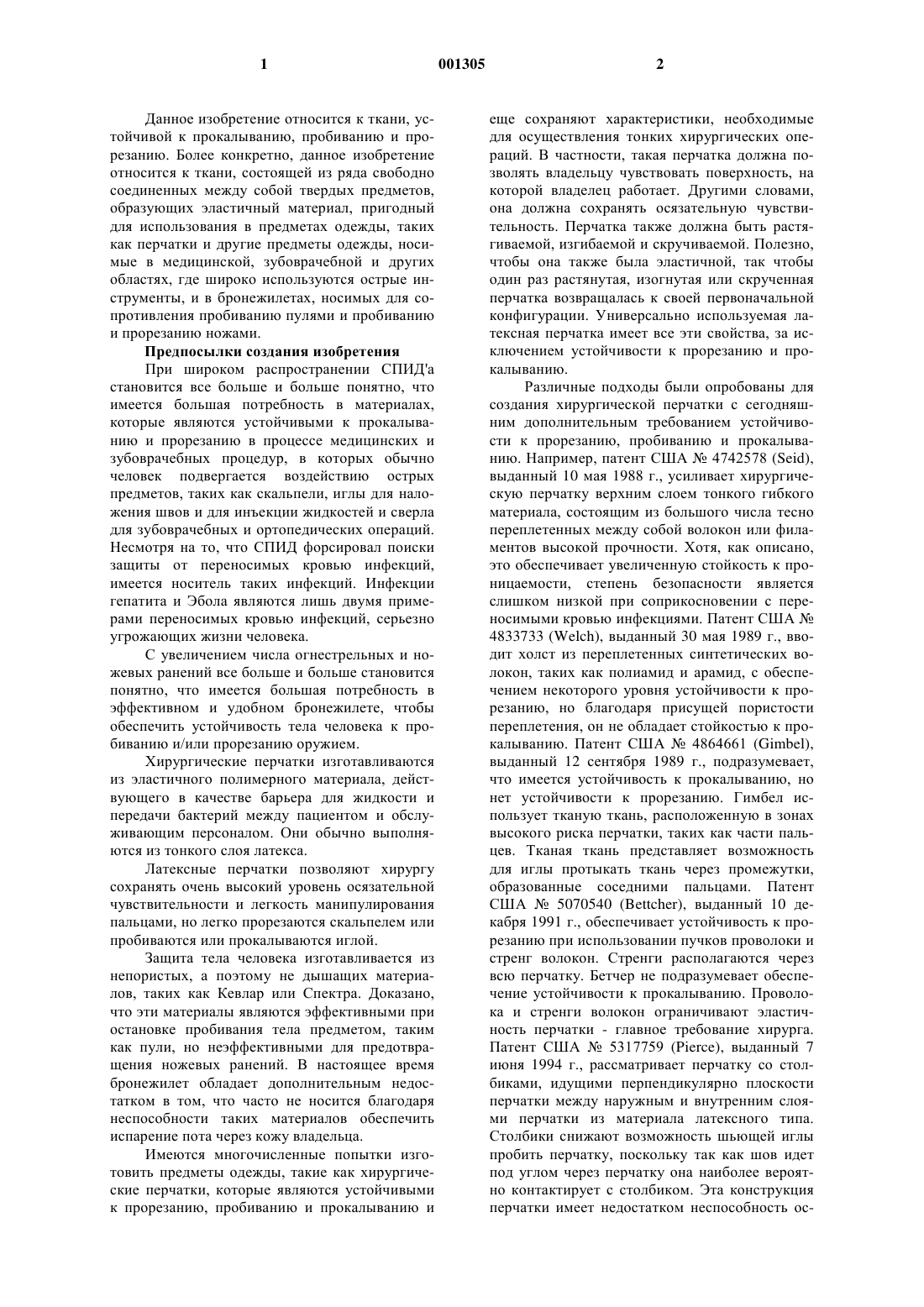

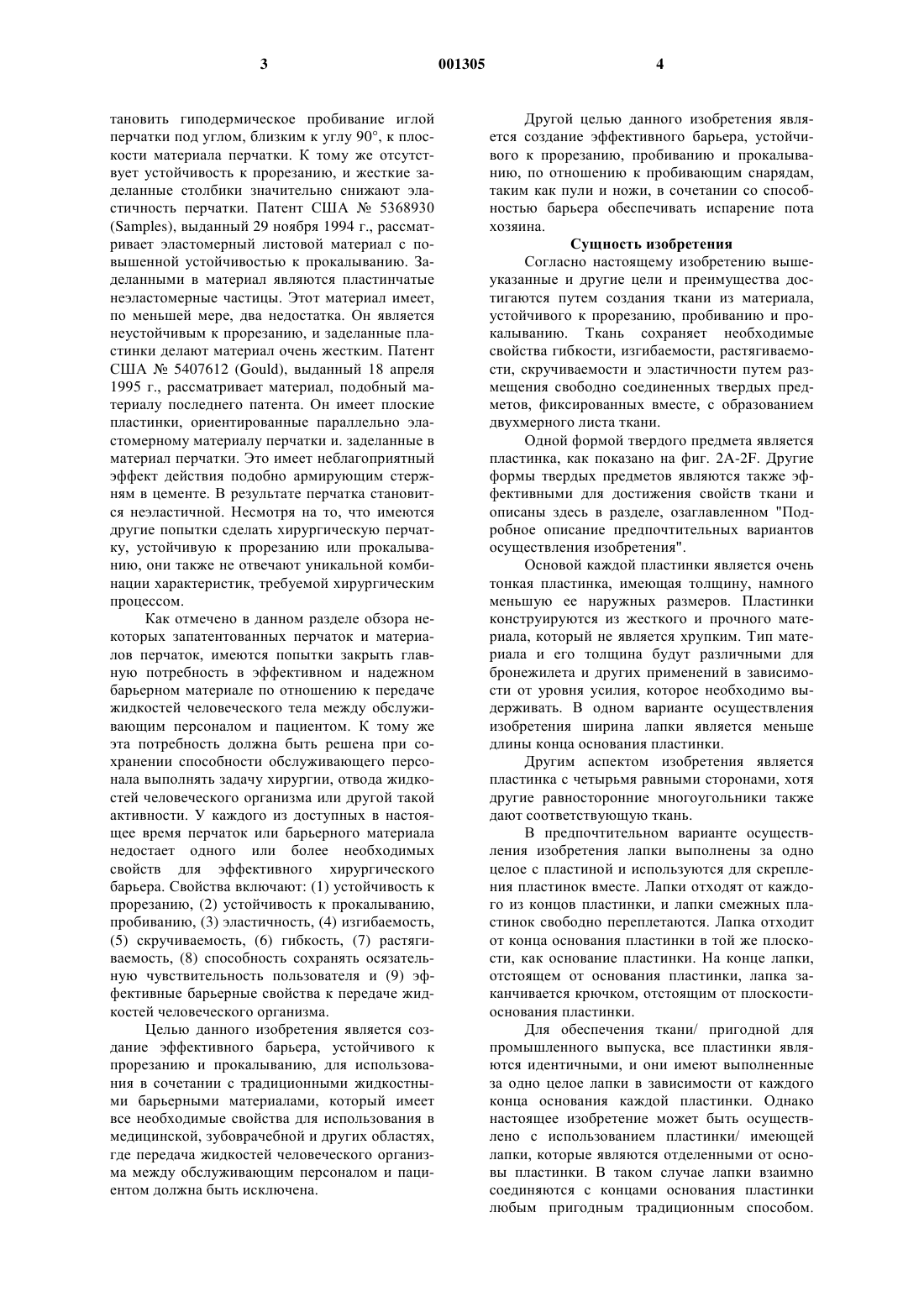

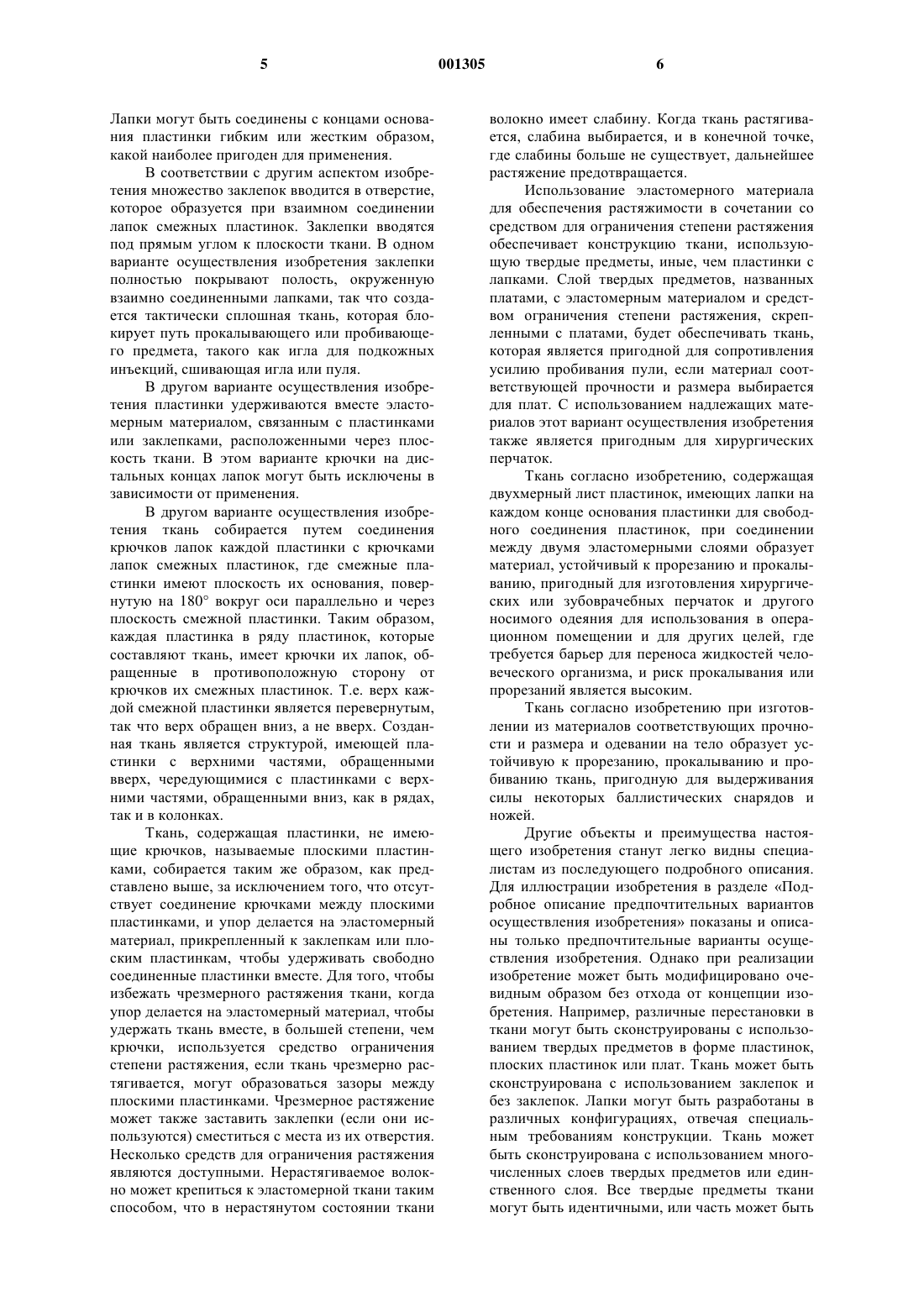

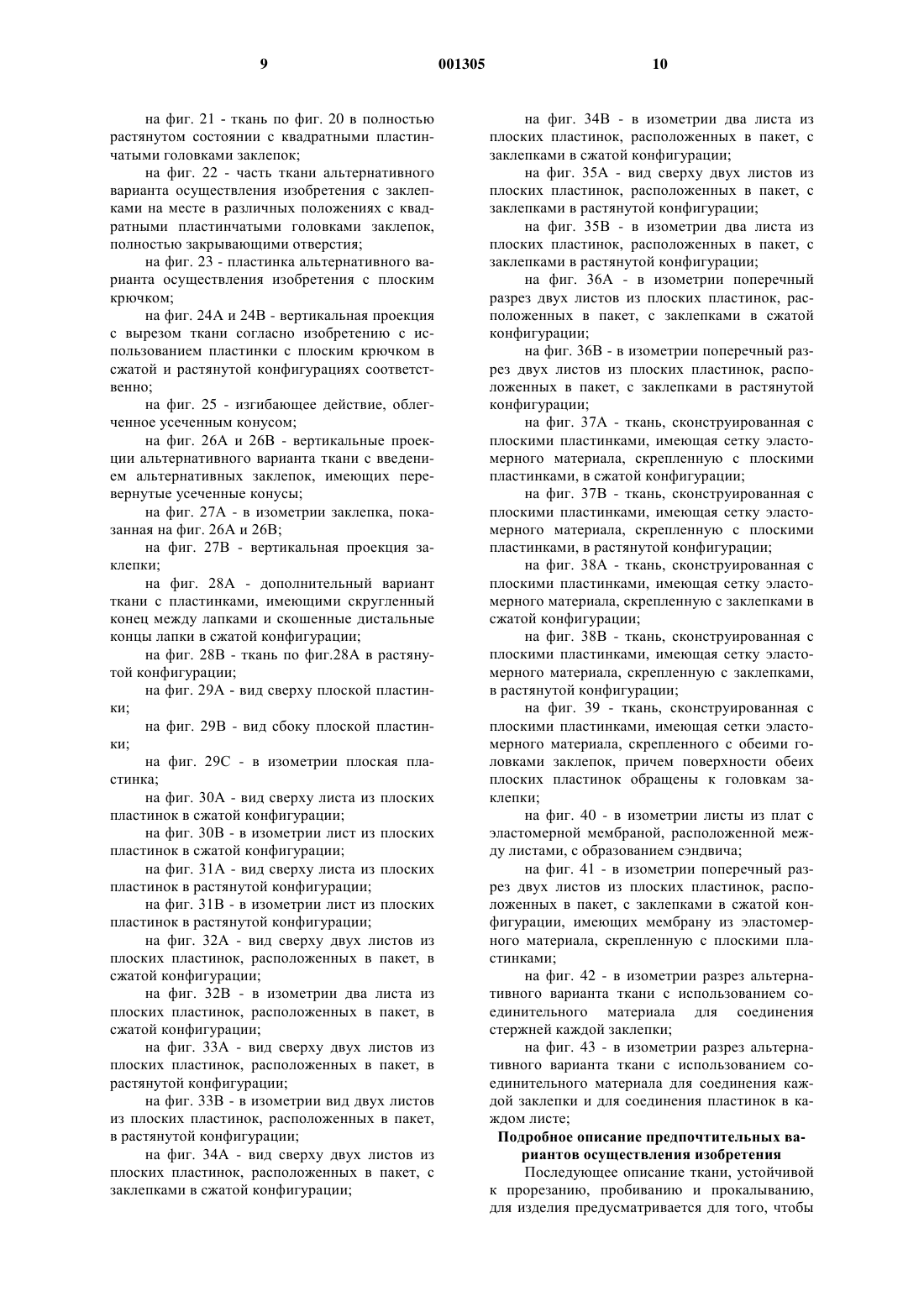

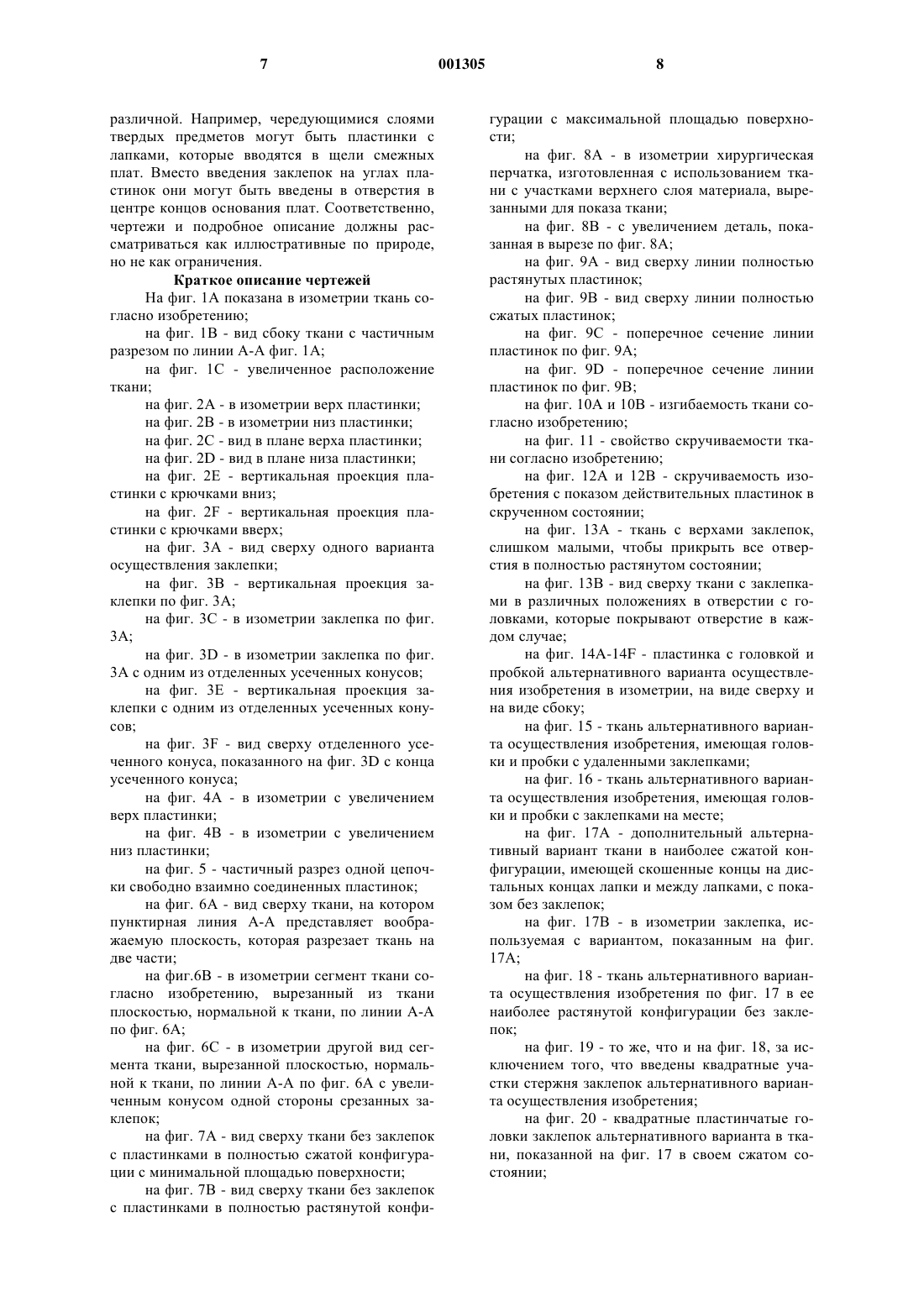

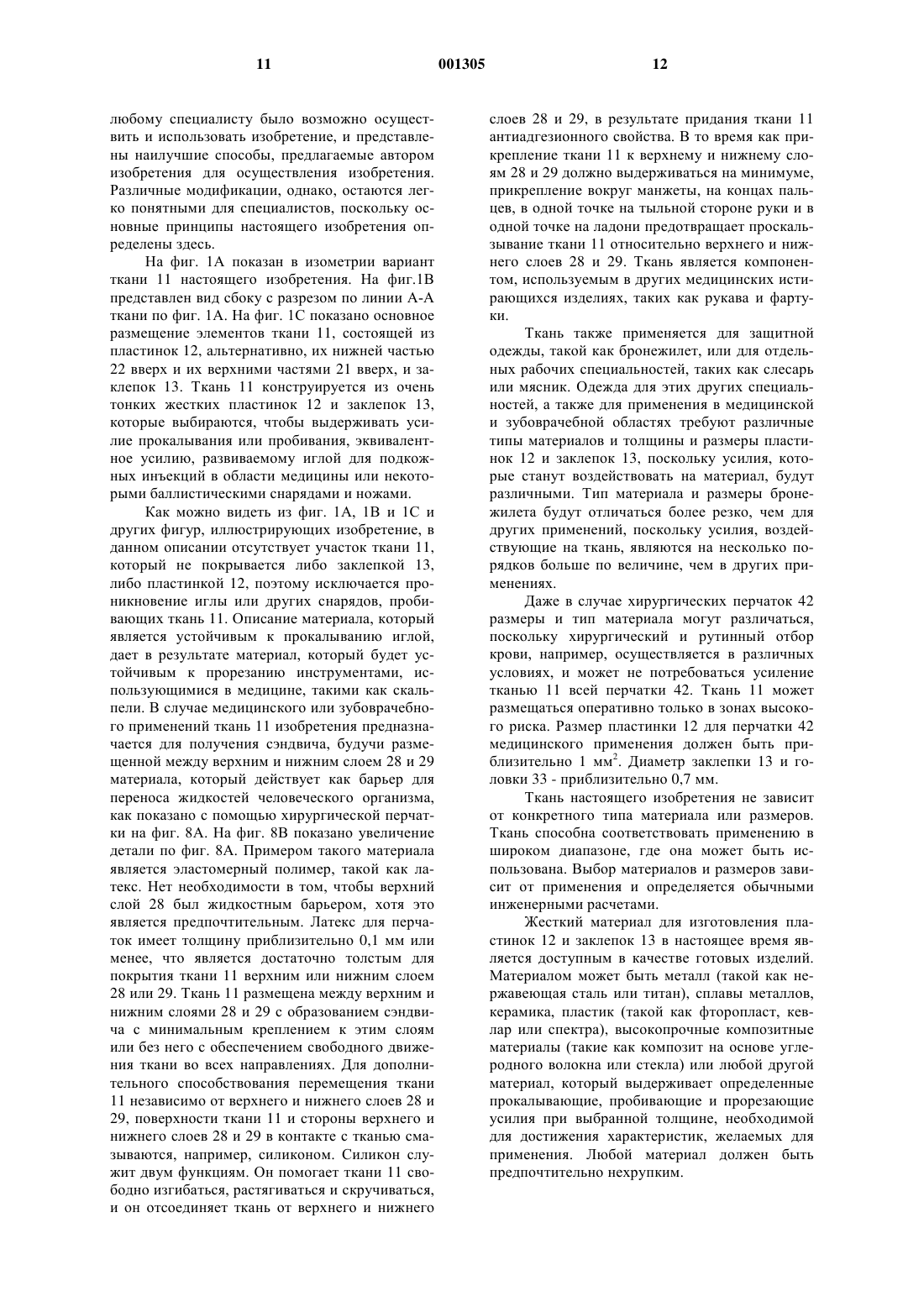

1 Данное изобретение относится к ткани, устойчивой к прокалыванию, пробиванию и прорезанию. Более конкретно, данное изобретение относится к ткани, состоящей из ряда свободно соединенных между собой твердых предметов,образующих эластичный материал, пригодный для использования в предметах одежды, таких как перчатки и другие предметы одежды, носимые в медицинской, зубоврачебной и других областях, где широко используются острые инструменты, и в бронежилетах, носимых для сопротивления пробиванию пулями и пробиванию и прорезанию ножами. Предпосылки создания изобретения При широком распространении СПИД'а становится все больше и больше понятно, что имеется большая потребность в материалах,которые являются устойчивыми к прокалыванию и прорезанию в процессе медицинских и зубоврачебных процедур, в которых обычно человек подвергается воздействию острых предметов, таких как скальпели, иглы для наложения швов и для инъекции жидкостей и сверла для зубоврачебных и ортопедических операций. Несмотря на то, что СПИД форсировал поиски защиты от переносимых кровью инфекций,имеется носитель таких инфекций. Инфекции гепатита и Эбола являются лишь двумя примерами переносимых кровью инфекций, серьезно угрожающих жизни человека. С увеличением числа огнестрельных и ножевых ранений все больше и больше становится понятно, что имеется большая потребность в эффективном и удобном бронежилете, чтобы обеспечить устойчивость тела человека к пробиванию и/или прорезанию оружием. Хирургические перчатки изготавливаются из эластичного полимерного материала, действующего в качестве барьера для жидкости и передачи бактерий между пациентом и обслуживающим персоналом. Они обычно выполняются из тонкого слоя латекса. Латексные перчатки позволяют хирургу сохранять очень высокий уровень осязательной чувствительности и легкость манипулирования пальцами, но легко прорезаются скальпелем или пробиваются или прокалываются иглой. Защита тела человека изготавливается из непористых, а поэтому не дышащих материалов, таких как Кевлар или Спектра. Доказано,что эти материалы являются эффективными при остановке пробивания тела предметом, таким как пули, но неэффективными для предотвращения ножевых ранений. В настоящее время бронежилет обладает дополнительным недостатком в том, что часто не носится благодаря неспособности таких материалов обеспечить испарение пота через кожу владельца. Имеются многочисленные попытки изготовить предметы одежды, такие как хирургические перчатки, которые являются устойчивыми к прорезанию, пробиванию и прокалыванию и 2 еще сохраняют характеристики, необходимые для осуществления тонких хирургических операций. В частности, такая перчатка должна позволять владельцу чувствовать поверхность, на которой владелец работает. Другими словами,она должна сохранять осязательную чувствительность. Перчатка также должна быть растягиваемой, изгибаемой и скручиваемой. Полезно,чтобы она также была эластичной, так чтобы один раз растянутая, изогнутая или скрученная перчатка возвращалась к своей первоначальной конфигурации. Универсально используемая латексная перчатка имеет все эти свойства, за исключением устойчивости к прорезанию и прокалыванию. Различные подходы были опробованы для создания хирургической перчатки с сегодняшним дополнительным требованием устойчивости к прорезанию, пробиванию и прокалыванию. Например, патент США 4742578 (Seid),выданный 10 мая 1988 г., усиливает хирургическую перчатку верхним слоем тонкого гибкого материала, состоящим из большого числа тесно переплетенных между собой волокон или филаментов высокой прочности. Хотя, как описано,это обеспечивает увеличенную стойкость к проницаемости, степень безопасности является слишком низкой при соприкосновении с переносимыми кровью инфекциями. Патент США 4833733 (Welch), выданный 30 мая 1989 г., вводит холст из переплетенных синтетических волокон, таких как полиамид и арамид, с обеспечением некоторого уровня устойчивости к прорезанию, но благодаря присущей пористости переплетения, он не обладает стойкостью к прокалыванию. Патент США 4864661 (Gimbel),выданный 12 сентября 1989 г., подразумевает,что имеется устойчивость к прокалыванию, но нет устойчивости к прорезанию. Гимбел использует тканую ткань, расположенную в зонах высокого риска перчатки, таких как части пальцев. Тканая ткань представляет возможность для иглы протыкать ткань через промежутки,образованные соседними пальцами. Патент США 5070540 (Bettcher), выданный 10 декабря 1991 г., обеспечивает устойчивость к прорезанию при использовании пучков проволоки и стренг волокон. Стренги располагаются через всю перчатку. Бетчер не подразумевает обеспечение устойчивости к прокалыванию. Проволока и стренги волокон ограничивают эластичность перчатки - главное требование хирурга. Патент США 5317759 (Pierce), выданный 7 июня 1994 г., рассматривает перчатку со столбиками, идущими перпендикулярно плоскости перчатки между наружным и внутренним слоями перчатки из материала латексного типа. Столбики снижают возможность шьющей иглы пробить перчатку, поскольку так как шов идет под углом через перчатку она наиболее вероятно контактирует с столбиком. Эта конструкция перчатки имеет недостатком неспособность ос 3 тановить гиподермическое пробивание иглой перчатки под углом, близким к углу 90, к плоскости материала перчатки. К тому же отсутствует устойчивость к прорезанию, и жесткие заделанные столбики значительно снижают эластичность перчатки. Патент США 5368930(Samples), выданный 29 ноября 1994 г., рассматривает эластомерный листовой материал с повышенной устойчивостью к прокалыванию. Заделанными в материал являются пластинчатые неэластомерные частицы. Этот материал имеет,по меньшей мере, два недостатка. Он является неустойчивым к прорезанию, и заделанные пластинки делают материал очень жестким. Патент США 5407612 (Gould), выданный 18 апреля 1995 г., рассматривает материал, подобный материалу последнего патента. Он имеет плоские пластинки, ориентированные параллельно эластомерному материалу перчатки и. заделанные в материал перчатки. Это имеет неблагоприятный эффект действия подобно армирующим стержням в цементе. В результате перчатка становится неэластичной. Несмотря на то, что имеются другие попытки сделать хирургическую перчатку, устойчивую к прорезанию или прокалыванию, они также не отвечают уникальной комбинации характеристик, требуемой хирургическим процессом. Как отмечено в данном разделе обзора некоторых запатентованных перчаток и материалов перчаток, имеются попытки закрыть главную потребность в эффективном и надежном барьерном материале по отношению к передаче жидкостей человеческого тела между обслуживающим персоналом и пациентом. К тому же эта потребность должна быть решена при сохранении способности обслуживающего персонала выполнять задачу хирургии, отвода жидкостей человеческого организма или другой такой активности. У каждого из доступных в настоящее время перчаток или барьерного материала недостает одного или более необходимых свойств для эффективного хирургического барьера. Свойства включают: (1) устойчивость к прорезанию, (2) устойчивость к прокалыванию,пробиванию, (3) эластичность, (4) изгибаемость,(5) скручиваемость, (6) гибкость, (7) растягиваемость, (8) способность сохранять осязательную чувствительность пользователя и (9) эффективные барьерные свойства к передаче жидкостей человеческого организма. Целью данного изобретения является создание эффективного барьера, устойчивого к прорезанию и прокалыванию, для использования в сочетании с традиционными жидкостными барьерными материалами, который имеет все необходимые свойства для использования в медицинской, зубоврачебной и других областях,где передача жидкостей человеческого организма между обслуживающим персоналом и пациентом должна быть исключена. 4 Другой целью данного изобретения является создание эффективного барьера, устойчивого к прорезанию, пробиванию и прокалыванию, по отношению к пробивающим снарядам,таким как пули и ножи, в сочетании со способностью барьера обеспечивать испарение пота хозяина. Сущность изобретения Согласно настоящему изобретению вышеуказанные и другие цели и преимущества достигаются путем создания ткани из материала,устойчивого к прорезанию, пробиванию и прокалыванию. Ткань сохраняет необходимые свойства гибкости, изгибаемости, растягиваемости, скручиваемости и эластичности путем размещения свободно соединенных твердых предметов, фиксированных вместе, с образованием двухмерного листа ткани. Одной формой твердого предмета является пластинка, как показано на фиг. 2A-2F. Другие формы твердых предметов являются также эффективными для достижения свойств ткани и описаны здесь в разделе, озаглавленном "Подробное описание предпочтительных вариантов осуществления изобретения". Основой каждой пластинки является очень тонкая пластинка, имеющая толщину, намного меньшую ее наружных размеров. Пластинки конструируются из жесткого и прочного материала, который не является хрупким. Тип материала и его толщина будут различными для бронежилета и других применений в зависимости от уровня усилия, которое необходимо выдерживать. В одном варианте осуществления изобретения ширина лапки является меньше длины конца основания пластинки. Другим аспектом изобретения является пластинка с четырьмя равными сторонами, хотя другие равносторонние многоугольники также дают соответствующую ткань. В предпочтительном варианте осуществления изобретения лапки выполнены за одно целое с пластиной и используются для скрепления пластинок вместе. Лапки отходят от каждого из концов пластинки, и лапки смежных пластинок свободно переплетаются. Лапка отходит от конца основания пластинки в той же плоскости, как основание пластинки. На конце лапки,отстоящем от основания пластинки, лапка заканчивается крючком, отстоящим от плоскостиоснования пластинки. Для обеспечения ткани/ пригодной для промышленного выпуска, все пластинки являются идентичными, и они имеют выполненные за одно целое лапки в зависимости от каждого конца основания каждой пластинки. Однако настоящее изобретение может быть осуществлено с использованием пластинки/ имеющей лапки, которые являются отделенными от основы пластинки. В таком случае лапки взаимно соединяются с концами основания пластинки любым пригодным традиционным способом. 5 Лапки могут быть соединены с концами основания пластинки гибким или жестким образом,какой наиболее пригоден для применения. В соответствии с другим аспектом изобретения множество заклепок вводится в отверстие,которое образуется при взаимном соединении лапок смежных пластинок. Заклепки вводятся под прямым углом к плоскости ткани. В одном варианте осуществления изобретения заклепки полностью покрывают полость, окруженную взаимно соединенными лапками, так что создается тактически сплошная ткань, которая блокирует путь прокалывающего или пробивающего предмета, такого как игла для подкожных инъекций, сшивающая игла или пуля. В другом варианте осуществления изобретения пластинки удерживаются вместе эластомерным материалом, связанным с пластинками или заклепками, расположенными через плоскость ткани. В этом варианте крючки на дистальных концах лапок могут быть исключены в зависимости от применения. В другом варианте осуществления изобретения ткань собирается путем соединения крючков лапок каждой пластинки с крючками лапок смежных пластинок, где смежные пластинки имеют плоскость их основания, повернутую на 180 вокруг оси параллельно и через плоскость смежной пластинки. Таким образом,каждая пластинка в ряду пластинок, которые составляют ткань, имеет крючки их лапок, обращенные в противоположную сторону от крючков их смежных пластинок. Т.е. верх каждой смежной пластинки является перевернутым,так что верх обращен вниз, а не вверх. Созданная ткань является структурой, имеющей пластинки с верхними частями, обращенными вверх, чередующимися с пластинками с верхними частями, обращенными вниз, как в рядах,так и в колонках. Ткань, содержащая пластинки, не имеющие крючков, называемые плоскими пластинками, собирается таким же образом, как представлено выше, за исключением того, что отсутствует соединение крючками между плоскими пластинками, и упор делается на эластомерный материал, прикрепленный к заклепкам или плоским пластинкам, чтобы удерживать свободно соединенные пластинки вместе. Для того, чтобы избежать чрезмерного растяжения ткани, когда упор делается на эластомерный материал, чтобы удержать ткань вместе, в большей степени, чем крючки, используется средство ограничения степени растяжения, если ткань чрезмерно растягивается, могут образоваться зазоры между плоскими пластинками. Чрезмерное растяжение может также заставить заклепки (если они используются) сместиться с места из их отверстия. Несколько средств для ограничения растяжения являются доступными. Нерастягиваемое волокно может крепиться к эластомерной ткани таким способом, что в нерастянутом состоянии ткани 6 волокно имеет слабину. Когда ткань растягивается, слабина выбирается, и в конечной точке,где слабины больше не существует, дальнейшее растяжение предотвращается. Использование эластомерного материала для обеспечения растяжимости в сочетании со средством для ограничения степени растяжения обеспечивает конструкцию ткани, использующую твердые предметы, иные, чем пластинки с лапками. Слой твердых предметов, названных платами, с эластомерным материалом и средством ограничения степени растяжения, скрепленными с платами, будет обеспечивать ткань,которая является пригодной для сопротивления усилию пробивания пули, если материал соответствующей прочности и размера выбирается для плат. С использованием надлежащих материалов этот вариант осуществления изобретения также является пригодным для хирургических перчаток. Ткань согласно изобретению, содержащая двухмерный лист пластинок, имеющих лапки на каждом конце основания пластинки для свободного соединения пластинок, при соединении между двумя эластомерными слоями образует материал, устойчивый к прорезанию и прокалыванию, пригодный для изготовления хирургических или зубоврачебных перчаток и другого носимого одеяния для использования в операционном помещении и для других целей, где требуется барьер для переноса жидкостей человеческого организма, и риск прокалывания или прорезаний является высоким. Ткань согласно изобретению при изготовлении из материалов соответствующих прочности и размера и одевании на тело образуетустойчивую к прорезанию, прокалыванию и пробиванию ткань, пригодную для выдерживания силы некоторых баллистических снарядов и ножей. Другие объекты и преимущества настоящего изобретения станут легко видны специалистам из последующего подробного описания. Для иллюстрации изобретения в разделе Подробное описание предпочтительных вариантов осуществления изобретения показаны и описаны только предпочтительные варианты осуществления изобретения. Однако при реализации изобретение может быть модифицировано очевидным образом без отхода от концепции изобретения. Например, различные перестановки в ткани могут быть сконструированы с использованием твердых предметов в форме пластинок,плоских пластинок или плат. Ткань может быть сконструирована с использованием заклепок и без заклепок. Лапки могут быть разработаны в различных конфигурациях, отвечая специальным требованиям конструкции. Ткань может быть сконструирована с использованием многочисленных слоев твердых предметов или единственного слоя. Все твердые предметы ткани могут быть идентичными, или часть может быть 7 различной. Например, чередующимися слоями твердых предметов могут быть пластинки с лапками, которые вводятся в щели смежных плат. Вместо введения заклепок на углах пластинок они могут быть введены в отверстия в центре концов основания плат. Соответственно,чертежи и подробное описание должны рассматриваться как иллюстративные по природе,но не как ограничения. Краткое описание чертежей На фиг. 1 А показана в изометрии ткань согласно изобретению; на фиг. 1 В - вид сбоку ткани с частичным разрезом по линии А-А фиг. 1 А; на фиг. 1 С - увеличенное расположение ткани; на фиг. 2 А - в изометрии верх пластинки; на фиг. 2 В - в изометрии низ пластинки; на фиг. 2 С - вид в плане верха пластинки; на фиг. 2D - вид в плане низа пластинки; на фиг. 2 Е - вертикальная проекция пластинки с крючками вниз; на фиг. 2F - вертикальная проекция пластинки с крючками вверх; на фиг. 3 А - вид сверху одного варианта осуществления заклепки; на фиг. 3 В - вертикальная проекция заклепки по фиг. 3 А; на фиг. 3 С - в изометрии заклепка по фиг. 3 А; на фиг. 3D - в изометрии заклепка по фиг. 3 А с одним из отделенных усеченных конусов; на фиг. 3 Е - вертикальная проекция заклепки с одним из отделенных усеченных конусов; на фиг. 3F - вид сверху отделенного усеченного конуса, показанного на фиг. 3D с конца усеченного конуса; на фиг. 4 А - в изометрии с увеличением верх пластинки; на фиг. 4 В - в изометрии с увеличением низ пластинки; на фиг. 5 - частичный разрез одной цепочки свободно взаимно соединенных пластинок; на фиг. 6 А - вид сверху ткани, на котором пунктирная линия А-А представляет воображаемую плоскость, которая разрезает ткань на две части; на фиг.6 В - в изометрии сегмент ткани согласно изобретению, вырезанный из ткани плоскостью, нормальной к ткани, по линии А-А по фиг. 6 А; на фиг. 6 С - в изометрии другой вид сегмента ткани, вырезанной плоскостью, нормальной к ткани, по линии А-А по фиг. 6 А с увеличенным конусом одной стороны срезанных заклепок; на фиг. 7 А - вид сверху ткани без заклепок с пластинками в полностью сжатой конфигурации с минимальной площадью поверхности; на фиг. 7 В - вид сверху ткани без заклепок с пластинками в полностью растянутой конфи 001305 8 гурации с максимальной площадью поверхности; на фиг. 8 А - в изометрии хирургическая перчатка, изготовленная с использованием ткани с участками верхнего слоя материала, вырезанными для показа ткани; на фиг. 8 В - с увеличением деталь, показанная в вырезе по фиг. 8 А; на фиг. 9 А - вид сверху линии полностью растянутых пластинок; на фиг. 9 В - вид сверху линии полностью сжатых пластинок; на фиг. 9 С - поперечное сечение линии пластинок по фиг. 9 А; на фиг. 9D - поперечное сечение линии пластинок по фиг. 9 В; на фиг. 10 А и 10 В - изгибаемость ткани согласно изобретению; на фиг. 11 - свойство скручиваемости ткани согласно изобретению; на фиг. 12 А и 12 В - скручиваемость изобретения с показом действительных пластинок в скрученном состоянии; на фиг. 13 А - ткань с верхами заклепок,слишком малыми, чтобы прикрыть все отверстия в полностью растянутом состоянии; на фиг. 13 В - вид сверху ткани с заклепками в различных положениях в отверстии с головками, которые покрывают отверстие в каждом случае; на фиг. 14A-14F - пластинка с головкой и пробкой альтернативного варианта осуществления изобретения в изометрии, на виде сверху и на виде сбоку; на фиг. 15 - ткань альтернативного варианта осуществления изобретения, имеющая головки и пробки с удаленными заклепками; на фиг. 16 - ткань альтернативного варианта осуществления изобретения, имеющая головки и пробки с заклепками на месте; на фиг. 17 А - дополнительный альтернативный вариант ткани в наиболее сжатой конфигурации, имеющей скошенные концы на дистальных концах лапки и между лапками, с показом без заклепок; на фиг. 17 В - в изометрии заклепка, используемая с вариантом, показанным на фиг. 17 А; на фиг. 18 - ткань альтернативного варианта осуществления изобретения по фиг. 17 в ее наиболее растянутой конфигурации без заклепок; на фиг. 19 - то же, что и на фиг. 18, за исключением того, что введены квадратные участки стержня заклепок альтернативного варианта осуществления изобретения; на фиг. 20 - квадратные пластинчатые головки заклепок альтернативного варианта в ткани, показанной на фиг. 17 в своем сжатом состоянии; 9 на фиг. 21 - ткань по фиг. 20 в полностью растянутом состоянии с квадратными пластинчатыми головками заклепок; на фиг. 22 - часть ткани альтернативного варианта осуществления изобретения с заклепками на месте в различных положениях с квадратными пластинчатыми головками заклепок,полностью закрывающими отверстия; на фиг. 23 - пластинка альтернативного варианта осуществления изобретения с плоским крючком; на фиг. 24 А и 24 В - вертикальная проекция с вырезом ткани согласно изобретению с использованием пластинки с плоским крючком в сжатой и растянутой конфигурациях соответственно; на фиг. 25 - изгибающее действие, облегченное усеченным конусом; на фиг. 26 А и 26 В - вертикальные проекции альтернативного варианта ткани с введением альтернативных заклепок, имеющих перевернутые усеченные конусы; на фиг. 27 А - в изометрии заклепка, показанная на фиг. 26 А и 26 В; на фиг. 27 В - вертикальная проекция заклепки; на фиг. 28 А - дополнительный вариант ткани с пластинками, имеющими скругленный конец между лапками и скошенные дистальные концы лапки в сжатой конфигурации; на фиг. 28 В - ткань по фиг.28 А в растянутой конфигурации; на фиг. 29 А - вид сверху плоской пластинки; на фиг. 29 В - вид сбоку плоской пластинки; на фиг. 29 С - в изометрии плоская пластинка; на фиг. 30 А - вид сверху листа из плоских пластинок в сжатой конфигурации; на фиг. 30 В - в изометрии лист из плоских пластинок в сжатой конфигурации; на фиг. 31 А - вид сверху листа из плоских пластинок в растянутой конфигурации; на фиг. 31 В - в изометрии лист из плоских пластинок в растянутой конфигурации; на фиг. 32 А - вид сверху двух листов из плоских пластинок, расположенных в пакет, в сжатой конфигурации; на фиг. 32 В - в изометрии два листа из плоских пластинок, расположенных в пакет, в сжатой конфигурации; на фиг. 33 А - вид сверху двух листов из плоских пластинок, расположенных в пакет, в растянутой конфигурации; на фиг. 33 В - в изометрии вид двух листов из плоских пластинок, расположенных в пакет,в растянутой конфигурации; на фиг. 34 А - вид сверху двух листов из плоских пластинок, расположенных в пакет, с заклепками в сжатой конфигурации; 10 на фиг. 34 В - в изометрии два листа из плоских пластинок, расположенных в пакет, с заклепками в сжатой конфигурации; на фиг. 35 А - вид сверху двух листов из плоских пластинок, расположенных в пакет, с заклепками в растянутой конфигурации; на фиг. 35 В - в изометрии два листа из плоских пластинок, расположенных в пакет, с заклепками в растянутой конфигурации; на фиг. 36 А - в изометрии поперечный разрез двух листов из плоских пластинок, расположенных в пакет, с заклепками в сжатой конфигурации; на фиг. 36 В - в изометрии поперечный разрез двух листов из плоских пластинок, расположенных в пакет, с заклепками в растянутой конфигурации; на фиг. 37 А - ткань, сконструированная с плоскими пластинками, имеющая сетку эластомерного материала, скрепленную с плоскими пластинками, в сжатой конфигурации; на фиг. 37 В - ткань, сконструированная с плоскими пластинками, имеющая сетку эластомерного материала, скрепленную с плоскими пластинками, в растянутой конфигурации; на фиг. 38 А - ткань, сконструированная с плоскими пластинками, имеющая сетку эластомерного материала, скрепленную с заклепками в сжатой конфигурации; на фиг. 38 В - ткань, сконструированная с плоскими пластинками, имеющая сетку эластомерного материала, скрепленную с заклепками,в растянутой конфигурации; на фиг. 39 - ткань, сконструированная с плоскими пластинками, имеющая сетки эластомерного материала, скрепленного с обеими головками заклепок, причем поверхности обеих плоских пластинок обращены к головкам заклепки; на фиг. 40 - в изометрии листы из плат с эластомерной мембраной, расположенной между листами, с образованием сэндвича; на фиг. 41 - в изометрии поперечный разрез двух листов из плоскихпластинок, расположенных в пакет, с заклепками в сжатой конфигурации, имеющих мембрану из эластомерного материала, скрепленную с плоскими пластинками; на фиг. 42 - в изометрии разрез альтернативного варианта ткани с использованием соединительного материала для соединения стержней каждой заклепки; на фиг. 43 - в изометрии разрез альтернативного варианта ткани с использованием соединительного материала для соединения каждой заклепки и для соединения пластинок в каждом листе; Подробное описание предпочтительных вариантов осуществления изобретения Последующее описание ткани, устойчивой к прорезанию, пробиванию и прокалыванию,для изделия предусматривается для того, чтобы 11 любому специалисту было возможно осуществить и использовать изобретение, и представлены наилучшие способы, предлагаемые автором изобретения для осуществления изобретения. Различные модификации, однако, остаются легко понятными для специалистов, поскольку основные принципы настоящего изобретения определены здесь. На фиг. 1 А показан в изометрии вариант ткани 11 настоящего изобретения. На фиг.1 В представлен вид сбоку с разрезом по линии А-А ткани по фиг. 1 А. На фиг. 1 С показано основное размещение элементов ткани 11, состоящей из пластинок 12, альтернативно, их нижней частью 22 вверх и их верхними частями 21 вверх, и заклепок 13. Ткань 11 конструируется из очень тонких жестких пластинок 12 и заклепок 13,которые выбираются, чтобы выдерживать усилие прокалывания или пробивания, эквивалентное усилию, развиваемому иглой для подкожных инъекций в области медицины или некоторыми баллистическими снарядами и ножами. Как можно видеть из фиг. 1 А, 1 В и 1 С и других фигур, иллюстрирующих изобретение, в данном описании отсутствует участок ткани 11,который не покрывается либо заклепкой 13,либо пластинкой 12, поэтому исключается проникновение иглы или других снарядов, пробивающих ткань 11. Описание материала, который является устойчивым к прокалыванию иглой,дает в результате материал, который будет устойчивым к прорезанию инструментами, использующимися в медицине, такими как скальпели. В случае медицинского или зубоврачебного применений ткань 11 изобретения предназначается для получения сэндвича, будучи размещенной между верхним и нижним слоем 28 и 29 материала, который действует как барьер для переноса жидкостей человеческого организма,как показано с помощью хирургической перчатки на фиг. 8 А. На фиг. 8 В показано увеличение детали по фиг. 8 А. Примером такого материала является эластомерный полимер, такой как латекс. Нет необходимости в том, чтобы верхний слой 28 был жидкостным барьером, хотя это является предпочтительным. Латекс для перчаток имеет толщину приблизительно 0,1 мм или менее, что является достаточно толстым для покрытия ткани 11 верхним или нижним слоем 28 или 29. Ткань 11 размещена между верхним и нижним слоями 28 и 29 с образованием сэндвича с минимальным креплением к этим слоям или без него с обеспечением свободного движения ткани во всех направлениях. Для дополнительного способствования перемещения ткани 11 независимо от верхнего и нижнего слоев 28 и 29, поверхности ткани 11 и стороны верхнего и нижнего слоев 28 и 29 в контакте с тканью смазываются, например, силиконом. Силикон служит двум функциям. Он помогает ткани 11 свободно изгибаться, растягиваться и скручиваться,и он отсоединяет ткань от верхнего и нижнего 12 слоев 28 и 29, в результате придания ткани 11 антиадгезионного свойства. В то время как прикрепление ткани 11 к верхнему и нижнему слоям 28 и 29 должно выдерживаться на минимуме,прикрепление вокруг манжеты, на концах пальцев, в одной точке на тыльной стороне руки и в одной точке на ладони предотвращает проскальзывание ткани 11 относительно верхнего и нижнего слоев 28 и 29. Ткань является компонентом, используемым в других медицинских истирающихся изделиях, таких как рукава и фартуки. Ткань также применяется для защитной одежды, такой как бронежилет, или для отдельных рабочих специальностей, таких как слесарь или мясник. Одежда для этих других специальностей, а также для применения в медицинской и зубоврачебной областях требуют различные типы материалов и толщины и размеры пластинок 12 и заклепок 13, поскольку усилия, которые станут воздействовать на материал, будут различными. Тип материала и размеры бронежилета будут отличаться более резко, чем для других применений, поскольку усилия, воздействующие на ткань, являются на несколько порядков больше по величине, чем в других применениях. Даже в случае хирургических перчаток 42 размеры и тип материала могут различаться,поскольку хирургический и рутинный отбор крови, например, осуществляется в различных условиях, и может не потребоваться усиление тканью 11 всей перчатки 42. Ткань 11 может размещаться оперативно только в зонах высокого риска. Размер пластинки 12 для перчатки 42 медицинского применения должен быть приблизительно 1 мм 2. Диаметр заклепки 13 и головки 33 - приблизительно 0,7 мм. Ткань настоящего изобретения не зависит от конкретного типа материала или размеров. Ткань способна соответствовать применению в широком диапазоне, где она может быть использована. Выбор материалов и размеров зависит от применения и определяется обычными инженерными расчетами. Жесткий материал для изготовления пластинок 12 и заклепок 13 в настоящее время является доступным в качестве готовых изделий. Материалом может быть металл (такой как нержавеющая сталь или титан), сплавы металлов,керамика, пластик (такой как фторопласт, кевлар или спектра), высокопрочные композитные материалы (такие как композит на основе углеродного волокна или стекла) или любой другой материал, который выдерживает определенные прокалывающие, пробивающие и прорезающие усилия при выбранной толщине, необходимой для достижения характеристик, желаемых для применения. Любой материал должен быть предпочтительно нехрупким. 13 Способ сборки заклепок 13 и пластинок 12 в ткань 11 осуществляется существующей в настоящее время технологией. На фиг. 2A-2F представлены различные виды и ориентации варианта пластинки 12, основного структурного блока ткани 11. На фиг. 2 А показан в изометрии верх пластинки 12. На фиг. 2 В показан в изометрии ее низ. На фиг. 2 С представлен вид сверху верха, а на фиг. 2D представлен вид сверху низа. На фиг. 2 Е и 2F представлены виды сбоку пластинки 12, соответственно. На фиг. 2A-2F пластинка показана как имеющая интегральную лапку 15 (как более определенно показано на фиг. 4). Однако другие варианты осуществления изобретения имеют лапки как отдельную часть пластинки. Такие лапки соединены с основанием (как более определенно показано на фиг.4) пластинки любым подходящим средством. На фиг. 3A-3D представлены виды варианта заклепки 13 только другого структурного блока ткани 11. На фиг. 3 А представлен вид сверху заклепки 13, которая состоит из стержня 23 и двух усеченных конических головок 24 на каждом конце стержня 23. На фиг. 3F показано,где верх стержня 23 заклепки 13 соединяется как концентрический круг с верхом усеченной конической головки 24. Один способ сборки ткани 11 использует заклепку 13 с одной из усеченных конических головок 24, отделенной от заклепки 13, как показано на фиг. 3D. Стержень 23 с одной из усеченных конических головок 24,остающейся присоединенной, вводится в отверстие 26, показанное на фиг. 7 А и 7 В до тех пор,пока не прекращается дальнейшее перемещение присоединенной усеченной конической головки 24, и отделенная усеченная коническая головка 24 приваривается на другой конец стержня 23 сваркой или другим таким же способом. На фиг. 4 А и 4 В представлены с увеличением виды одного варианта пластинки 12, и раскрыты термины, используемые для идентификации различных частей пластинки 12. На фигурах также произвольно установлено направление вверх и вниз для целей рассмотрения в данном описании. На фиг. 4 А показан вид верха 21, а на фиг. 4 В - вид низа 22 пластинки 12. Участок, обозначенный пунктирными линиями, называется основой 14 пластинки 12. Основа не является плоской поверхностью. Части пластинки 12, отходящие от конца 17 основы пластинки, являются лапкой 15. Часть лапки 15 более чтко показана на фиг. 4 В частью фиг. 4 В,лежащей справа от линии а-а. В варианте осуществления изобретения, показанном на фиг. 4 А и 4 В, лапка определяется на конце, отстоящем от основы 17 в дуге 19, который отстоит от и является перпендикулярным к плоскости основы 14 пластинки 12. Дуга 19 лапки 15 согласуется с ветвью 18 лапки 15, как показано на фиг. 2A-2F. Крючок 16 пластинки 12 образуется дугой 19 и обратной частью 20 лапки. Обратная 14 часть 20 лапки является частью крючка 16, которая повернута обратно к нижнему концу 17 пластинки 12. Ветвь 18 лапки 15 является плоской поверхностью и находится в той же плоскости, что и основание 14 пластинки 12. Ширина пластинки 15 меньше длины нижнего конца 17 пластинки 12. Как отмечено ранее, лапка 15 скорее может быть отдельной от основания 14 пластинки 12, чем неотъемлемой частью пластинки 12, как показано на фиг. 4 и других фигурах чертежей. Отдельная лапка 15 может быть соединена с основанием 14 либо жестким, либо гибким соединением в зависимости от потребностей применения. В предпочтительном варианте осуществления изобретения основание 14 пластинки 12 является многоугольником,имеющим четыре равные стороны. Другие фигуры чертежей иллюстрируют альтернативные варианты осуществления пластинки 12, один с различной конфигурацией крючка 16 и другой без крючков 16. Вариант осуществления пластинки 12 без крючков 16 называется плоской пластинкой 46. Ткань, собранная с пластинками 46, свободно взаимно соединяется с использованием эластомерного материала вместо соединительных крючков 16. Эластомерный материал также может быть использован в комбинации с тканью 11, сконструированной с пластинками 12. Такая ткань добавляет среди других свойств эластичность. Эластичность будет помогать ткани 11 вернуться в ее старое состояние после удаления растягивающего усилия. Также в данном описании показана ткань 11, собранная с квадратными твердыми предметами вместо твердого предмета, имеющего конфигурацию пластинки 12 или плоской пластинки 46. Квадратный твердый предмет называется платой 65. Непрерывный двухмерный лист ткани 11 любой длины или ширины собирается путем взаимного соединения многочисленных пластинок 12 и заклепок 13 в порядок, как показано на фиг. 1 А и 1 В и 6A-6 С. Каждая из пластинок 12 и заклепок 13, из которых делается ткань, являются идентичными. Ориентация смежных пластинок 12 является противоположной, так что крючки 16 каждой пластинки соединяются между собой, как показано на фиг. 5. Фиг. 5 показывает одну размерную цепочку пластинок 12 на виде сбоку с разрезом. В реальной ткани 11,как показано на фиг. 1 А, 1 В и 6 А-6 С, лапки 15 каждой смежной пластинки 12 соединяются на четырех сторонах путем сопряжения противоположных крючков 16 смежных пластинок 12,имеющих свои днища 22 вверх, с крючками пластинок 12, имеющих свои верхние части 21 верх. Ориентация смежных пластинок 12 отличается только тем, что смежная пластинка 12 поворачивается так, что дно 22 каждой смежной пластинки 12 обращено вверх, как показано на фиг. 1, 5 и 6. Стержни 23 заклепок 13 вводятся перпендикулярно плоскости ткани 11 через отверстия 15 26, показанные на фиг. 7 А и 7 В, образованные концами 25 лапки и вогнутой дугой 27 смежных взаимно соединенных пластинок 12. Заклепки 13 закрепляются в ткани 11 перпендикулярно ее плоскости усеченными коническими концами 24, как показано на фиг. 6 А, 6 В и 6 С. Стержень 23 имеет длину, которая обеспечивает малое перемещение заклепки перпендикулярно ткани. Длина стержня 23 также выбирается так, чтобы обеспечить перемещение лапок 15 вверх и вниз относительно плоскости ткани 11. Диаметр стержня 23 является почти таким же, как диаметр отверстия 26, когда ткань 11 является полностью сжатой, как показано на фиг. 7 А в форму, которая обычно называется ударной посадкой между стержнем 23 и отверстием 26. Ударная посадка заклепки 13, даже когда ткань 11 находится в полностью сжатом состоянии,обеспечивает гибкость ткани 11, а также передачу осязательных усилий через ткань 11, так что владелец сохраняет способность ощущать или чувствовать хирургические операции. Для обеспечения гибкости, которая включает свойства растяжимости, изгибаемости и скручиваемости, крючки 16 должны иметь соответствующие размеры относительно смежных крючков 16. Заклепки 13 также должны иметь соответствующие размеры относительно отверстий 26, в которые они вводятся. Хотя значение терминов растяжимости, изгибаемости и скручиваемости оценивается вообще, ссылки на фиг. 9, 10, 11 и 12 помогают понять те уникальные средства, посредством которых эта ткань 11 является способной отвечать этим требованиям,и важность размеров крючков и заклепок по отношению к отверстию. Фиг. 9 А иллюстрирует линию пластинок 12, соединенных в соответствии с изобретением. Фиг. 9 А показывает пластинки 12 в конфигурации максимального разделения. Фиг. 9 В иллюстрирует пластинки в конфигурации минимального разделения. На фиг. 9 С представлено поперечное сечение по линии а-а фиг. 9 А. На фиг. 9 С показано, как крючки 16 могут быть натянуты к их наружным оконечностям и еще не отделены благодаря положительному зацеплению крючков 16. Крючок 16 каждой пластинки 12 скользит по дну сопряженной и взаимодействующей с ним пластинки 12 до тех пор, пока не достигается максимальное растяжение или длина цепочки пластинок 12. На фиг. 9D представлено поперечное сечение по линии а-а на фиг. 9 В. На фиг. 9D показано, как крючки 16 могут скользить к центру каждой пластинки 12 с прибытием в точку наименьшего растяжения или длины. Способность крючков скользить к центру каждой пластинки 12 дает скользящее соединение между пластинками 12. Изгибаемость ткани 11 иллюстрируется на фиг. 10 А и 10 В, где каждый блок обозначает одну пластинку 12. На фиг. 10 А ткань 11 пока 001305 16 зана как плоский порядок пластинок. На фиг. 10 В показана ткань 11, изогнутая по кривой. Свойство изгибаемости является результатом того, что крючки 16 обеспечивают движение по дуге одной пластинки 12 относительно другой. Дуга 19 крючка 16 облегчает это радиальное движение, но плоский крючок 38 с пальцем 30, как показано на фиг. 24, выступающий вниз от отстоящего конца ветви 18 лапки 15,также обеспечивает адекватное движение по дуге. На фиг.11 показана скрученная ткань 11,где каждый блок также представляет пластинку 12. Фиг. 12 А и 12 В иллюстрируют скручивание ткани 11, как показано реальным изображением пластинок 12. Крючки 16 природой своей конструкции и сопряженное зацепление обеспечивают перемещение пластинки 12 с ее верхом 21 вверх относительно каждой смежной пластинки 12 с ее дном 22 вверх. Сопряженное зацепление дает свободное спаривание или скользящее взаимосоединение пластинок 12. Это является скользящим взаимосоединением, что обеспечивает для ткани 11 характеристику гибкости, приближенно соответствующую характеристике эластомерного материала. Крючки 16 обеспечивают скользящее перемещение пластинок 12 относительно друг друга в направлении по линии в плоскости пластинки 12 и по существу параллельно лапкам 15. Для обеспечения скользящего перемещения пластинок 12 относительно друг друга в направлении друг от друга обратная часть 20 лапки имеет длину, которая меньше,чем длина ветви 18 лапки 15. Крючки 16 также обеспечивают перемещение по направлению вниз и вверх по отношению к плоскости пластинки 12, как показано на фиг. 25, на которой представлено поперечное сечение пластинки 12,закрепленной заклепкой 13, как в ткани настоящего изобретения. Фиг. 25 иллюстрирует пластинку 12 с плоским крючком 38 - альтернативный вариант пластинки 12. Перемещение в этом направлении является функцией длины заклепки 13. Крючок 16 также позволяет осуществлять перемещение поперек лапки 15. Однако перемещение в поперечном направлении контролируется (прекращается) за счет конца 25 лапки,контактирующего с заклепкой 13. Стержень 23 заклепки 13 в сжатом состоянии ткани чуть не заполняет отверстие, с обеспечением в результате фактически не поперечного движения. Когда нет контакта с заклепкой 13 как в сжатой,так и в растянутой конфигурации ткани 11, сопряженные крючки 16 будут разъединяться, и ткань 11 будет иметь эквивалентный износ или отверстие. Однако имеется более широкий интервал поперечного перемещения пластинок 12 относительно друг друга, когда ткань 11 растягивается, потому что площадь отверстия 26 находится скорее в растянутой конфигурации, чем в сжатой. Это иллюстрируется сравнением фиг. 17 7 А (сжатое состояние) с фиг. 7 В (растянутое состояние). И поскольку диаметр стержня 23 заклепки 13 является постоянным, крючки 16 пластинки 12 позволяют осуществлять перемещение с заполнением дополнительного пространства в отверстии 26. В случае не для верха 31 усеченного конуса 24 пространство между отверстием 26 и стержнем 23 может быть достаточно большим,чтобы игла или другой снаряд мог проникнуть через ткань 11. Верх 31 усеченного конуса 24,показанного на фиг. 3 В, должен быть поэтому такого диаметра, который является достаточно большим для того, чтобы когда ткань 11 является полностью растянутой, и стержень 23 в наихудшем случае является сдвинутым к стенке отверстия 26, верх 31 покрывает всю площадь отверстия 26 или, по меньшей мере, покрывает площадь отверстия в такой степени, что непокрытая площадь является достаточно небольшой, так что снаряд, который должна удерживать ткань, не может проникнуть. В лучшем случае, когда ткань 11 является полностью растянутой, стержни 23 все должны располагаться в центре отверстия 26. В этом случае только необходимо, чтобы диаметр верха 31 усеченного конуса 24 был слегка больше диаметра отверстия 26. Однако такая конфигурация по существу никогда не имеет места. На практике стержни 23 принимают статистическое распределение в отверстиях 26. На фиг. 13 А показана полностью растянутая ткань 11. На фиг. 13 А верха 31 четырех усеченных конусов 24 имеют диаметр,который не является достаточно большим, чтобы полностью покрыть промежутки 32 между некоторыми из заклепок 13 и отверстиями 26. Верха 31 других заклепок 13 полностью покрывают отверстия 26. После того, как ткань 11 сжимается и растягивается, новое статистическое распределение стержней 23 в отверстиях 26 дает в результате новый образец открытых промежутков 32 между отверстиями 26 и стержнями 23, Для корректировки ситуации на фиг.13 А диаметр верхов должен быть увеличен. Фиг. 13 В иллюстрирует различные положения заклепки 13 в отверстии 26 полностью растянутой ткани 11. Верх 31 стержня 23 заклепки 13 выполняется достаточно большим, чтобы он обеспечил покрытие отверстия 26, независимо от того, где располагается стержень 23 заклепки 13 в отверстии 26. Размер верха 31 заклепки 13 ограничивается требованием, что, когда ткань является полностью сжатой, верха 31 не должны перекрывать друг друга. В свою очередь, размер отверстия 26, когда ткань 11 является полностью растянутой, зависит от степени растяжимости ткани 11, которая является функцией длины ветвей 18 лапки 15. Диаметр стержня 23 заклепки 13 также имеет влияние на размер верха 31 заклепки 13, необходимый для покрытия отверстия 26. Чем меньше поперечное сечение стержня 23, тем 18 больше должен быть верх 31 для покрытия отверстия 26. Ткань 11, собранная, как показано на поперечном сечении фиг. 1 В и в изометрическом виде от верха 21 пластинки 12 на фиг. 1 А, представляет неравномерную поверхность, что для некоторых применений может не быть оптимальным. Для смягчения неравномерной поверхности пластинки 12, как показано на фиг. 14, 15 и 16, имеют головку 33, отходящую вверх от верха 21 части основания 14 пластинки 12, и пробку 34, идущую вниз от дна 22 пластинки 12. Головка, показанная в изометрии на фиг. 14 А, является соосной с центром основания 14. Ее наружные стороны 40 определяются пересекающимися коническими формами, которые сопрягаются с усеченной конической частью 24 заклепки 13. Поверхность верха 43 головки 33 является плоской и находится в плоскости, параллельной с плоскостью основания 14 пластинки 12. Высота головки 33 выше основания 14 пластинки 12 является такой же, как высота,которую усеченная коническая часть 24 заклепки 13 достигает выше плоскости основания 14 пластинки 12. Фиг. 14 В и 14 С дополнительно иллюстрируют форму головки 33. Пробка 34, показанная в изометрии на фиг. 14D, является соосной с центром дна 22 основания 14 пластинки 12. Ее лицевые поверхности 44 определяются радиусом, эквивалентным радиусу верха 31 усеченного конуса 24 для свободного сопряженного зацепления с верхом 31 усеченного конуса 24, когда ткань 11 является полностью сжатой. На фиг. 14 С и 14F представлен вид сбоку головки 33 и пробки 34, соответственно скрепленных с поверхностью верха 21 и дна 22 пластинки 12. На фиг. 15 и 16 показан альтернативный вариант ткани 11 с головками 33 и пробками 34. На фиг. 15 имеются усеченные конусы 24 заклепок 13, удаленные для лучшей иллюстрации пространственного соотношения заклепок 13,головок 33 и пробок 34. На фиг. 16 показаны заклепки 13 с верхом 31 усеченных конусов 24 на месте. На этой фигуре показано, как верха 31 усеченных конусов свободно сопрягаются с головками 33 и с пробками 34 с обеспечением перемещения относительно друг друга, например,вращательное перемещение заклепок, а также близкую плотность упаковки, когда ткань 11 находится в полностью скатом положении, как показано на фиг. 15 и 16. Как показано на фиг.16, плоские поверхности верха головок 33,которые достигают того же уровня, как и верхние поверхности усеченных конусов 24, дают более полную гладкую поверхность ткани 11. Сохраняется частичная текстура ткани 11, поскольку головки 33 и пробки 34 не полностью заполняют ткань 11, особенно когда ткань 11 является полностью растянутой. Однако площадь поверхности является значительно осво 19 божденной, что удовлетворяет даже наиболее требовательным применениям. Изобретение описывается с помощью пластинки 12, имеющей лапки 15, отходящие от ее основания 14. Эта форма является предпочтительным вариантом осуществления изобретения, но ткань изобретения может также конструироваться из твердых предметов различных форм. Например, равносторонняя треугольная форма также дает ткань 11, которая обладает желаемой гибкостью, изгибаемостью и скручиваемостью. С использованием модифицированной заклепки такая ткань может быть также сконструирована без зазоров, так что предотвращается проникновение через ткань 11 иглы и других снарядов. Другой вариант осуществления изобретения показан на фиг. 17-23. На фиг. 17 А показана ткань 11, сконструированная из модифицированной пластинки 12 и модифицированной заклепки 13. Модифицированная пластинка 12 имеет уровни 35 на удаленном (дистальном) конце каждой лапки 15, где конец 25 лапки и дистальный конец лапки 15 встречаются. Концы(кромки) 25 смежных лапок 15 одной и той же пластинки 12 соединены прямым концом 36(кромкой), имеющим в качестве точки в прямом конце (кромке) 36 пересечение концов (кромок) 17 основания 14 пластинки 12 (показано пунктирными линиями на фиг.17 а) и оканчивающимся на пересечении прямого конца (кромки) 36 и конца (кромки) 25 одной лапки 15 и на другом конце прямого конца (кромки) 36 на пересечении с концом (кромкой) 25 смежной лапки 15, так что концы (кромки) 25 лапок 15, в которых заканчивается прямой конец (кромка) 36,имеют одинаковую длину. Стержень 23 заклепки 13 вместо круглого является квадратным. Каждая сторона квадратного стержня 23 имеет такую же длину, как прямой конец 36 пластинки 12. Этот вариант осуществления изобретения учитывает даже более плотную упаковку пластинок 12, чем конструкция, использующая круглые стержни 23. В данном варианте осуществления изобретения пластинки 12 и стержни 23 вставляются вместе более плотно, как показано на фиг. 17, для полностью сжатой конфигурации. На фиг. 17 В показаны квадратный стержень 23 и квадратная плоская головка заклепки 37 данного изобретения. На фиг. 18 показана ткань 11 данного варианта осуществления изобретения в своей полностью растянутой конфигурации без введения стержней 23. Без введенных стержней 23 можно четко увидеть, что отверстие 26 является восьмиугольным по форме. На фиг. 19 показана ткань 11 данного варианта осуществления изобретения в ее полностью растянутой конфигурации с стержнями с иллюстрацией того, что стержни 23 заклепок 13 свободно заполняют отверстие 26, полученное окружением смежных 20 пластинок 12. На фиг. 20 показана ткань 11 в ее полностью сжатой конфигурации. Заклепка 13 вместо оканчивания в усеченном конусе 24 оканчивается в квадратной плоской головке 37 заклепки. Когда ткань 11 является полностью сжатой, заклепки 13 устанавливаются в прямолинейную конфигурацию, показанную на фиг. 20. Эта конфигурация способствует растяжимости посредством обеспечения большой площади поверхности квадратной плоской головки заклепки 37, которая обеспечивает максимальное покрытие большого отверстия 26, образованного когда ткань 11 растягивается до максимума и еще не задерживает сжатие ткани 11, потому что она вставляется компактно в прямоугольную форму. На фиг. 21 показана ткань 11 в растянутом виде и показано полное покрытие всех отверстий 26 с обеспечением непрерывного плотного холста ткани 11, который будет задерживать проникновение. На фиг. 22 показана часть ткани 11 по фиг. 21 с квадратной плоской головкой 37 заклепки 13 и квадратным стержнем 23. Стержень 23 заклепки 13 в верхнем левом положении фиг. 22 перемещался снежно со стороной отверстия 26, тогда как другие заклепки 13 перемещались в других статистических положениях. Даже в этих статистически различных положениях квадратные плоские головки 37 заклепок покрывают отверстия 26. Квадратные плоские головки 37 заклепок покрывают отверстия 26, даже хотя они не являются ориентированными в прямоугольной конфигурации,но в статистической конфигурации. Альтернатива пластинки 12, показанной на фиг.2, представлена на фиг. 23. Ветвь 18 лапки 15, которая лежит между пунктирными линиями а-а и b-b на фиг. 23D, заканчивается в плоском крючке 38, показанном в пунктирном круге 38 на фиг. 23, находясь книзу от плоскости ветви 18 основания пластинки 12 в правом углу плоскости ветви 18. На фиг. 23 А показан альтернативный вариант в изометрии с нижней стороны. Плоский крючок 38 показан с толщиной, большей толщины основания 14 пластинки 12. Эта дополнительная толщина стенки может быть добавлена для некоторых очень требовательных применений, где сопротивление разрушению параллельно плоскости ткани должно быть высоким, таким как для бронежилета. Дополнительная толщина стенки может увеличить отчасти стоимость изготовления. Для большинства применений толщина стенки, такая же как основания 14 пластинки 12, является адекватной. На фиг. 23D пластинка 12 показана сверху. На фиг. 23B-23F представлены виды сверху и вертикальная проекция альтернативного варианта пластинки. Конфигурация этой пластинки 12 альтернативного варианта осуществления изобретения придает ему отчасти более низкие стоимости изготовления и сборки. На фиг. 24 А показан альтернативный вариант осуществления изобретения в поперечном 21 сечении с вырезом с заклепками 13 в полностью скатом состоянии. На фиг. 24 В показано полностью растянутое состояние. На фиг. 25 показано, как усеченный конус 24 облегчает изгибание ткани 11 с пластинкой 12 альтернативного варианта осуществления изобретения, имеющей плоский крючок 38. Усеченный конус 24 также облегчает изгибание ткани с пластинкой 12 с крючком 16 с обратной лапкой 20. На фиг. 26А и 26 В показана ткань 11 еще одного альтернативного варианта осуществления изобретения. В данном варианте альтернативные заклепки 13 имеют свои усеченные конусы 24 перевернутыми. Когда ткань 11 растягивается, как показано на фиг. 26 А, пластинки 12 расходятся до тех пор, пока они не закрепляются накладывающимся плоским крючком 38. Если ткань 11 должна изгибаться, усеченные конусы 24 и перевернутые усеченные конусы 45 скользят поверх друг друга с обеспечением изгибания. Когда ткань 11 является сжатой, как показано на фиг. 26 В, усеченные конусы 24 и перевернутые усеченные конусы 45 полностью,с сопряжением, размещаются максимально близко друг к другу. Усеченные конусы 24 и перевернутые усеченные конусы 45, как фиг. 26 А И 26 В, представляют твердую поверхность для пробивающего инструмента либо в полностью сжатом состоянии, либо в полностью растянутом состоянии. Когда ткань 11 является растянутой, см. фиг.26 А, диаметр усеченных конусов 24 и перевернутых усеченных конусов 45 является достаточно большим, чтобы имелось перекрытие для остановки проникновения снаряда или острого инструмента. На фиг. 27 показана в изометрии и на фиг. 27 В представлена вертикальная проекция заклепки 13 с одним из перевернутых усеченных конусов 24. На фиг. 28 А и 28 В показан дополнительный вариант ткани 11 с пластинками 12, имеющими скругленный конец 25 между лапками 15 и скосами лапки 35 на дистальном конце лапок 15 в сжатой и растянутой конфигурации соответственно. Другой вариант осуществления изобретения использует плоскую пластинку 46, как показано на фиг. 29 А, 29 В и 29 С. Плоская пластинка 46 является пластинкой 12 без крючков 16. Конфигурация плоской пластинки 46 является подобной, в других отношениях, конфигурации пластинки 12, показанной на фиг. 2, 4 и 23. Ткань 11 конструируется с или без заклепок 13 в зависимости от применения. На фиг. 30 А и 30 В показана однолистовая конфигурация 4 ткани 11, сконструированной с использованием плоских пластинок 46. Единственный лист 47 конфигурируется в таком же расположении, как ткань 11, использующая пластинки 12. Лист ткани 11, сконструированной либо из твердых предметов в форме плат 65,пластинок 12, либо из плоских пластинок 46, 001305 22 размещается в повторяющемся порядке твердых предметов в плоскости. Ткань 11, сконструированная из плоских пластинок 46, размещается в повторяющемся порядке, так что дистальный конец каждой лапки 15 образует прямой угол с дистальным концом смежных лапок 15 смежных плоских пластинок 46 с углом 57 дистального конца каждой смежной лапки 15, образующей вершину прямого угла, как показано на фиг. 30 А. На фиг. 30 А и 30 В показаны плоские пластинки 46 в сжатом состоянии. На фиг. 31 А и 31 В показана ткань 11 с плоскими пластинками 46 в полностью растянутом положении. На фиг. 32 А и 32 В показана ткань 11, состоящая из двух листов 47, расположенных в пакет 50 в сжатой конфигурации. Как показано на фиг. 31 А и 31 В, светло-серые плоские пластинки 46 составляют верхний лист 47. Черные плоские пластинки 46 составляют нижний лист 47. Ткань 11 может состоять из множества листов 47, расположенных в пакет 50. Как показано на фиг. 32 А и 32 В, каждый лист 47 в пакете 50 является смещенным параллельно смежному листу 47. Смежные листы 4 являются смещенными на расстояние, такое, что лапки 15 каждой плоской пластинки 46 в одном листе 47 находятся в линию с и перекрывают лапку 15 каждой плоской пластинки 46 в смежном листе 40. На фиг. ЗЗА и 33 В показан двухлистовой пакет ткани 11 альтернативного варианта осуществления изобретения, использующего плоские пластинки 46, в полностью растянутой конфигурации. На фиг. 32 А и 32 В показана ткань 11 в сжатом состоянии. На фиг, 34 А и 34 В показана ткань 11 альтернативного варианта осуществления изобретения в сжатой конфигурации с заклепками 13,введенными перпендикулярно плоскости ткани 11 через каждое из отверстий 26, образованных противоположными концами лапок 15 смежных плоских пластинок 46 и противоположными нижними концами 17 смежных плоских пластинок 46. На фиг. 35 А и 35 В показана ткань 11 с заклепками в растянутой конфигурации. На фиг. 34 А, 34 В, 35 А и 35 В светло-серые плоские пластинки 46 составляют верхний лист ткани 11. Темно-серые плоские пластинки 46 составляют нижний лист 47. Заклепки 13 показаны черными. Плоские пластинки 46, используемые в ткани 11 для различных применений, имеют толщину, достаточную, чтобы противостоять усилию пробивания или прорезания, для которого предназначается ткань 11. Все плоские пластинки 46 данного предпочтительного варианта осуществления изобретения являются идентичными. Все заклепки 13 являются идентичными. Как плоские пластинки 46, так и заклепки 13 могут быть образованы из такого материала, как металл, металлический сплав, пластик, композитный материал или керамика, в зависимости от заданного применения. Может 23 быть, что применение будет наилучшим образом обеспечено, когда плоские пластинки 46 выполнены из одного типа материала, тогда как заклепки 13 выполняются из другого. На фиг. 36 А показано в изометрии поперечное сечение ткани 11 альтернативного варианта осуществления изобретения, использующего плоские пластинки 46. Светло-серые плоские пластинки 46 являются верхним листом 47, темно-серые плоские пластинки 46 являются нижним листом 47, а заклепки 13 показаны черным. На фиг. 36 В показано в изометрии поперечное сечение в растянутой конфигурации, на фиг. 36 А показана ткань в сжатой конфигурации. Как видно на фиг. 36 А и 36 В, заклепки 13 удерживают многолистовую ткань 46 вместе. Плоские пластинки 46 способны перемещаться до головок заклепок, а также под углом к плоскости ткани 11, позволяя ткани 11 быть гибкой. Плоские пластинки 46 также могут перемещаться на расстояние от стержня 23 заклепки, что позволяет ткани 11 растягиваться и сжиматься. Как и в случае варианта ткани 11, использующей пластинки 12 с крючками 16, объем растяжения и сжатия, обеспечиваемый тканью 11, определяется соотношением отверстий 26 плоских пластинок 46 и заклепок 13. Вкратце, плоские пластинки 46, подобно пластинкам 12, являются приспособленными к перемещению в ряду направлений и расстояний, представленных вертикальным и горизонтальным компонентами вектора. Без крючков 16 на плоских пластинках 46 ткань 11 может быть легко разорвана. Для избежания этого для осуществления функции крючков 16 используется соединительный материал. Соединительным материалом является любой тип материала, который при его закреплении между твердыми предметами ткани поддерживает определенное пространственное соотношение твердых предметов в ткани в пределах описанного диапазона перемещений тврдых предметов относительно друг друга. Для осуществления этого соединительный материал должен быть гибким. Примером гибкого материала для осуществления этой функции является эластомерный материал. Однако для некоторых применений является пригодным нерастягивающийся материал. Такой материал может быть сконструирован из волокна, изготовленного из искусственных материалов, существующих в природе материалов или их смесей. Соединительный материал может быть скреплен с,заделан в или являться неотъемлемой частью твердых предметов ткани 11. Соединительный материал эластомера в форме сетки 60, как показано на фиг. 37 А и 37 В,соединяет поверхность плоских пластинок 46. На фиг. 37 показан альтернативный вариант осуществления изобретения в полностью сжатой конфигурации. С эластомерной сеткой 60,соединяющей несмежные поверхности обоих 24 листов 47 из плоских пластинок 46, плоские пластинки 46 удерживаются вместе вдоль осей Х и Y ткани. Однако, поскольку сетка 60 выполнена из эластомерного материала, ткань может быть растянута, как показано на фиг. 37 В. Эластомерный материал может также соединять верхние части головок 33 заклепок 13, как показано на фиг. 38 А и 38 В. Соединение головок 33 заклепок 13 эластомерным материалом выполняет ту же цель, что и соединение плоских пластинок 46 эластомерным материалом. Это позволяет ткани 11 растягиваться, но не разрываться. На фиг. 38 А показана ткань 11 в сжатом состоянии, а на фиг. 38 В показана ткань 11 в растянутом состоянии. На фиг. 39 показана еще одна конфигурация с эластомерным материалом, покрывающим головки 33 заклепок и плоские пластинки 46. На фиг. 39 показана эластомерная сетка 60, соединяющая несмежные поверхности плоских пластинок 46 каждого листа 47 и только одну головку заклепки 13. В зависимости от применения может быть целесообразно соединить обе головки 33 каждой заклепки 13 эластомерной сеткой 60. Может быть также желательно соединить поверхности смежных плоских пластинок 46 между смежными листами 47 одной эластомерной сеткой. Таким образом, два листа могут быть соединены эластомерным материалом без заклепок 13. На фиг. 40 показана такая конфигурация, использующая твердые предметы в форме плат 65 с эластомерной мембраной 59, соединяющей платы 65. Такая конфигурация может быть пригодна для выдерживания режущих усилий, но не прокалываний иглой или пуль. На фиг. 41 показана другая конфигурация ткани 11, сконструированная с плоскими пластинками 46, с эластомерной мембраной 59,скрепленной с поверхностями плоских пластинок 46. Наружными поверхностями являются поверхности плоских пластинок 46 в листе 47,которые не являются смежными с поверхностями плоских пластинок 46 в смежном листе 47 в пакете 50. На фиг. 46 показан пакет 50 из двух листов 47 из плоских пластинок 46, удерживаемых вместе заклепками 13. Верхний лист 47 из плоских пластинок 46 показан светло-серым, а нижний лист 47 из плоских пластинок 46 показан темно-серым. Верх головок 33 заклепок 13 показан черным. Соединительный материал находится в форме сетки 60. В данном случае сетка 60 является неотъемлемой частью заклепки 13. Одним способом осуществления этого является формование вместе структуры из заклепок 13 с соединением формованной сетки 60 с стержнями 23 каждой заклепки 13. Такой прием устраняет крепление путем некоторой соединительной технологии сетки 60 между каждой заклепкой 13. Как показано на фиг. 42, сетка 60 крепится к заклепкам 13 путем пропускания 25 непрерывного волокна сетки 60 через поперечное отверстие в стержне 23 каждой заклепки 13. Второе волокно является дискретным. Оно вводится во второе отверстие каждой заклепки 13 под прямым углом к первому отверстию и в той же точке на оси заклепки. Каждая часть сетки 60, проходящая в или через стержень 23 заклепки, соединяется в ее соответствующих отверстиях, например, адгезивным продуктом. Этот последний способ формования сетки 60 может оказаться требующим более затратного способа изготовления, чем первый. Но при современных автоматизированных способах производства он может быть предпочтительным и более экономичным способом конструирования ткани 11,как показано на фиг. 42. Сетка 60, как показано на фиг. 42, может быть сконструирована из соединительного материала, который является растягивающимся до определенной степени и упругим. Такой соединительный материал позволяет ткани 11 по фиг. 42 достигать ее предпочтительных свойств. Ткань 11 изготавливается так, чтобы быть в сжатом состоянии, имея длину соединительного материла, равную требуемому расстоянию между стержнями 23 заклепок 13 в сжатом состоянии. Ткань 11 может быть затем растянута до определенного расстояния, эквивалентного максимальному растяжению ткани 11, допустимому без того, чтобы вызвать необратимое изменение конфигурации плоских пластинок 46 и заклепок 13. Соединительный материал, образующий сетку 60, предпочтительно, выбирается так, что он является растягивающимся, когда обычно ожидаемое растягивающее усилие оказывает воздействие на ткань 11. Если развивается растягивающее усилие, превышающее обычно ожидаемое усилие, материал соединительной сетки 60 разрушается или деформируется. Такое разрушение или деформация не позволяет ткани 11 вернуться в свое первоначальное сжатое состояние, когда растягивающее усилие удаляется. На фиг. 43 показана сетка 60 соединительного материала, выполненная за одно целое с заклепками 13, но также скрепленная с верхами плоских пластинок 46 обоих листов 47 ткани 11. В других вариантах осуществления изобретения, приведенных в данном описании,имеются их отличия от вариантов, показанных на фиг. 42 и 43, которые отвечают требованиям конструкции применения. Такие варианты осуществления изобретения являются только разновидностями конструкции и находятся в духе и объеме данного изобретения. Во всех ранее рассмотренных конфигурациях вместо сетки 60 может быть использована эластомерная мембрана 59. Эластомерная мембрана 59, соединяющая поверхность пластинок 12 или плоских пластинок 46, будет полностью покрывать пластинки, оставляя систему отверстий поверх отверстий, образованных плоскими 26 пластинками. В случае эластомерной мембраны 59, соединяющей головки 33 заклепок 13, мембрана 59 может быть сплошной, так что она полностью перекрывает всю поверхность ткани 11. Мембрана может соединять как головки 33 заклепок 13, так и плоские пластинки 46. Еще одной разновидностью ткани 11 альтернативного варианта осуществления изобретения является ткань, когда эластомерный материал находится между двумя листами 47 с образованием сэндвича. Эластомерный материал в данном случае соединяет обе смежные поверхности листов 47 из плоских пластинок 46. В этой конструкции заклепки 13 могут быть исключены. Эластомерный материал позволяет листам 47 из плоских пластинок 46 сохранять относительно фиксированную конфигурацию по отношению друг к другу и еще позволяет им растягиваться и изгибаться по отношению друг к другу. Эластомерный материал выполняет функцию скользящего соединения плоских пластинок 46. Он является скользящим соединением,которое позволяет ткани быть гибкой и изгибаемой. Эластомерный материал придает способность растягиваться ткани 11 из плоских пластинок 46 альтернативного варианта осуществления изобретения. Он также ограничивает интервал перемещения верхнего листа 47 по отношению к нижнему листу 47 в конфигурации,где заклепки не используются. Эластомерный материал может быть выбран с таким присущим ему по природе свойством, что он не растягивается за пределы определенного расстояния. Ограничение по растяжимости является важным фактором избежания разъединения ткани, если она растягивается за пределы определенного расстояния. Например, в конфигурации, использующей заклепки 13, если плоские пластинки 46 растягиваются до точки, где лапки 15 не накладываются, ткань 11 не может быть способной вернуться в свое сжатое состояние благодаря дистальным концам смежных лапок, упирающимся друг в друга или заходящим друг за друга в положение, противоположное первоначальной конфигурации. К тому же, дистальный конец лапок плоских пластинок может быть растянут за пределы головок заклепок, позволяя плоским пластинкам 46 размещаться выше головок 33 заклепок 13. Поэтому предпочтительно использовать эластомерный материал с присущим ему максимальным растяжением. Другой способ ограничения растяжения заключается в том, чтобы иметь нерастягивающийся волокнистый материал 61, заделанный в эластомер или скрепленный с поверхностью эластомера. Нерастягивающееся волокно 61 имеет определенную длину провисания, когда ткань является сжатой, так что максимальным растяжением ткани является расстояние, равное определенной длине провисания. Поэтому, ко 27 гда достигается заданное максимальное растяжение ткани 11, все провисание в нерастянутой ткани выбирается, и ткань 11 является неспособной растягиваться за пределы этой точки. Как в случае эластомерного материала, средство ограничения максимального растяжения может быть скреплено с, заделано в или быть неотъемлемой частью плоских пластинок или головок заклепок. То, что описано и показано в данном описании, является различными вариантами осуществления изобретения. Необходимо понимать,что не только они являются вариантами, охватываемыми данным изобретением. Данное изобретение способно модифицироваться, и поэтому изобретение не ограничивается точными деталями, представленными в данном описании. Например, вместо пластинок 12 или плоских пластинок 46 ткань 11 может состоять из листа твердых предметов любой формы. Рассмотрены различные расположения пластинок 12 и плоских пластинок 46 в плоскости. Однако такие расположения пластинок 12,плоских пластинок 46 других форм твердых предметов не предназначены быть единственными расположениями для осуществления и достижения целей настоящего изобретения. Имеется много комбинаций форм твердых предметов и их расположений, которые будут эффективно осуществлять цели настоящего изобретения. Пределы комбинаций форм твердых предметов и их расположений наилучшим образом описываются математикой "мозаики". Мозаикой является наука заполнения плоскости предметами, такими как твердые предметы данного изобретения, которые граничат друг с другом без зазоров. Математики называют твердые предметы данного изобретения "плитками". Мозаика используется для покрытий пола и стенок и как образцы для фурнитуры, ковров, гобеленов, одеял, ткани и других предметов. Плитка мозаики может иметь множество различных форм. Мозаика с выпуклой правильной многоугольной плиткой является наиболее распространенной формой мозаики. Однако мозаика с другими формами может дать более сложные образцы, которые могут служить научным или утилитарным целям, не достижимым с помощью выпуклой правильной многоугольной плитки. Общая теория мозаики описана в серии из трех статей, написанных автором Martinpolygon tiles" ("О заполнении мозаикой плоскости с помощью выпуклой многоугольной плитки"), июль 1975 г. Название второй статьи:tiles" ("Экстраординарное непериодическое заполнение плиткой, которое достигается теорией плиток"), январь 1977 г. Каждая из этих статей приводится здесь в качестве ссылки. Твердые предметы, включающие плоские пластинки 46 или пластинки 12, соединяются скользящим соединением, что позволяет каждому листу ткани растягиваться. Растяжимость каждого листа 47 ткани 11 позволяет листу 47 быть изгибаемым, растягиваемым и гибким. Предусмотрено средство для обеспечения скользящего соединения. Необходимо понимать, что другое средство скользящего соединения находится в рамках настоящего изобретения. Более того, настоящее изобретение описывает средство скользящего соединения листов 47 с образованием пакета 50. Одно такое средство использует заклепку 13, а другое средство использует эластомерный материал, соединяющий оба листа 47. В обоих случаях средство соединения листов 47 обеспечивает скользящее соединение с сохранением гибкости ткани. Скользящее соединение листов 47 в более общем плане описано как средство обеспечения листам 47 перемещения относительно друг друга в ограниченном или связанном пространстве. Заклепки 13 позволяют лапкам 15 пластинок 12 перемещаться к или от дна головки заклепки на определенное расстояние, дно головок заклепок ограничивает движение, удерживая поэтому лист вместе, и обеспечивает скользящее движение. Соединительный материал также обеспечивает скользящее, но ограниченное движение смежных листов относительно друг друга. Соединительный материал также обычно предназначен для обеспечения ограниченного скользящего соединения твердых предметов в отдельных листах. Крючки пластинок 12 выполняют такую же функцию, что и соединительный материал. Как крючки, так и соединительный материал ограничивают перемещение пластинок 12 относительно друг друга. Крючки пластинок действуют как ограничители. Крючки также позволяют осуществлять вращательное движение относительно смежных крючков, так что пластинки способны двигаться под углом к плоскости ткани 11. Каждый из этих способов предназначается для получения ткани, которая является гибкой, изгибаемой и растягивающейся. Также полезно иметь средство возвращения твердых предметов, пластинок 12 или плоских пластинок 46 из растянутого положения в сжатое положение. Хотя использование эластомерного материала выполняет эту функцию,любой другой способ, в результате которого элементы ткани возвращаются в сжатое положение, подпадает под рамки настоящего изобретения. Заклепки 13 настоящего изобретения являются одним вариантом для удержания листов 29 вместе в пакете 50, при этом позволяя твердым предметам, пластинкам 12 или плоским пластинкам 46, перемещаться в плоскости листа 47 или в направлении под углом к плоскости листа 47 с обеспечением гибкости. Другое средство обеспечения гибкости и перемещения твердых предметов также подпадает под концепцию настоящего изобретения. Настоящее изобретение также предполагает ограничение растяжения твердых предметов,пластинок 12 или плоских пластинок 46. Представлены два варианта устройства ограничения растяжения до определенного расстояния, но и другие средства, которые осуществляют такую же функцию, также подпадают под концепцию изобретения. Данное изобретение включает также другие изменения и модификации, подпадающие под объем приложенной формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ткань, содержащая лист множества твердых предметов, расположенных в мозаичном порядке, имеющая средство соединения смежных твердых предметов. 2. Ткань по п.1, в которой средство соединения твердых предметов предназначено для скользящего соединения. 3. Ткань по п.1, дополнительно содержащая множество листов, расположенных в пакете. 4. Ткань по п.3, дополнительно содержащая средство соединения листов. 5. Ткань по п.4, в которой средство соединения листов предназначено для скользящего соединения. 6. Ткань по п.5, также содержащая средство возвращения твердых предметов в листе из растянутого положения в сжатое положение. 7. Ткань по п.6, в которой средство скользящего соединения листов выполнено с возможностью ограничения перемещения листов относительно друг друга на заданное расстояние. 8. Ткань по п.7, в которой средство скользящего соединения твердых предметов выполнено с возможностью ограничения растяжения твердых предметов относительно друг друга на заданное расстояние. 9. Ткань по п.8, в которой твердыми предметами являются плоские пластинки. 10. Ткань по п.9, в которой мозаичным порядком плоских пластинок является повторяющийся порядок плоских пластинок, расположенных в плоскости так, что дистальный конец каждой лапки плоской пластинки образует прямой угол с дистальным концом смежных лапок смежных плоских пластинок с вершиной угла дистального конца каждой смежной лапки, образующей вершину прямого угла. 30 11. Ткань по п.10, в которой каждый лист выполнен с возможностью смещения параллельно смежному листу. 12. Ткань по п.11, в которой все листы в пакете являются идентичными и каждый лист выполнен с возможностью смещения параллельно смежному листу на расстояние, в результате чего лапка каждой плоской пластинки в одном листе находится в линию с и с перекрытием лапки каждой плоской пластинки в смежном листе. 13. Ткань по п.12, в которой множество заклепок введено перпендикулярно плоскости ткани через каждое из отверстий, образованных противоположными концами лапок смежных плоских пластинок и противоположными нижними концами смежных плоских пластинок. 14. Ткань по п.13, в которой все плоские пластинки являются, по существу, идентичными и все заклепки являются, по существу, идентичными. 15. Ткань по п.14, в которой средством скользящего соединения плоских пластинок является соединительный материал. 16. Ткань по п.15, в которой соединительный материал является эластомерным. 17. Ткань по п.15, в которой соединительный материал соединяет плоские пластинки. 18. Ткань по п.15, в которой соединительный материал соединяет заклепки, по меньшей мере, на одной стороне ткани. 19. Ткань по п.17, в которой соединительным материалом является мембрана. 20. Ткань по п.18, в которой соединительным материалом является сетка. 21. Ткань по п.15, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения,является соединительным материалом, по своей природе растягивающимся до заданного предела. 22. Ткань по п.15, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения,является нерастягивающийся гибкий материал,имеющий заданную длину провисания, когда ткань сжата так, что максимальным растяжением ткани является расстояние, равное заданной длине провисания. 23. Ткань по п.21, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения,соединяет плоские пластинки. 24. Ткань по п.21, в которой средство ограничения максимального растяжения, допускаемого средством скользящего соединения,соединяет заклепки. 25. Ткань по п.15, в которой соединительный материал соединяет плоские пластинки между смежными листами. 31 26. Ткань по п.19, в которой мембрана имеет систему отверстий, соосных с каждым отверстием. 27. Ткань по п.15, в которой соединительным материалом является сетка, соединяющая лапки плоских пластинок между смежными листами. 28. Ткань по п.25, дополнительно содержащая соединительный материал, который соединяет верхнюю поверхность плоских пластинок в пакете. 29. Ткань по п.25, дополнительно содержащая соединительный материал, который соединяет нижнюю поверхность плоских пластинок в пакете. 30. Ткань по п.13, в которой заклепки и пластинки сформированы из материала из группы, состоящей из металла, металлического сплава, пластика, композитного материала, керамики и стекла. 31. Ткань по п.13, в которой плоская пластинка имеет толщину, достаточную, чтобы выдерживать заданное усилие пробивания или прорезания. 32. Ткань, содержащая:(a) два листа, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке, причем имеется (i) средство скользящего соединения твердых предметов, (ii) средство возвращения листа из растянутого положения в сжатое положение и (iii) средство ограничения перемещения твердых предметов относительно друг друга в заданной степени; и(b) каждый лист расположен в пакете с другим листом, причем имеется средство скользящего соединения листов и средство ограничения перемещения листов относительно друг друга в заданной степени. 33. Ткань, содержащая множество плат,расположенных в листе, со средством скользящего соединения плат. 34. Ткань по п.33, в которой ткань содержит множество листов, расположенных в пакет. 35. Ткань по п.34, в которой каждый лист выполнен с возможностью смещения параллельно смежному листу. 36. Ткань по п.35, в которой каждый лист смещается так, что центр каждой платы на одном слое центруется по пересечению вершин углов плат смежного слоя. 37. Ткань по п.33, в которой средством скользящего соединения плат является соединительный материал, скрепленный с платами. 38. Ткань по п.37, в которой соединительный материал образует мембрану. 39. Ткань по п.37, в которой соединительный материал образует сетку. 40. Ткань по п.33, которая дополнительно содержит средство ограничения максимального растяжения, допускаемого средством скользящего соединения. 32 41. Ткань по п.40, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения,является соединительный материал, по своей природе растягивающийся до заданного предела. 42. Ткань по п.40, в которой средством ограничения максимального растяжения, допускаемого средством скользящего соединения,является нерастягивающееся волокно, имеющее заданную длину провисания, когда ткань сжата,так что максимальным растяжением ткани является расстояние, равное заданной длине провисания. 43. Ткань по п.34, в которой средством скользящего соединения плат является эластомерный материал, расположенный между смежными листами и соединенный с платами смежных листов. 44. Ткань по п.43, в которой соединительный материал образует мембрану. 45. Ткань по п.43, в которой соединительный материал образует сетку. 46. Ткань, содержащая:(a) два листа, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке, причем имеется (i) средство скользящего соединения твердых предметов, и (ii) средство ограничения перемещения твердых предметов относительно друг друга в заданной степени; и(b) каждый лист расположен в пакете с другим листом, причем имеется средство скользящего соединения листов и средство ограничения перемещения листов относительно друг друга в заданной степени. 47. Способ защиты поверхности от проколов, пробоев и разрезов, включающий стадии:(a) формования ткани, содержащей множество листов, каждый из которых имеет множество твердых предметов, расположенных в мозаичном порядке со средством соединения смежных твердых предметов; и(b) покрытия тканью защищаемой поверхности. 48. Ткань по п.1, в которой твердыми предметами являются идентичные твердые предметы, расположенные в мозаичном порядке, имеющем четыре твердых предмета, смежных с каждым твердым предметом. 49. Ткань по п.48, в которой мозаичный порядок имеет шесть твердых предметов, смежных с каждым твердым предметом. 50. Ткань по п.1, в которой твердыми предметами являются правильные многоугольники. 51. Ткань по п.18, в которой соединительным материалом является сетка. 52. Ткань по п.18, в которой соединительным материалом является мембрана. 53. Ткань по п.22, в которой средство ограничения максимального растяжения, допус 33 каемого средством скользящего соединения,соединяет плоские пластинки. 54. Ткань по п.22, в которой средство ограничения максимального растяжения, допус 001305 34 каемого средством скользящего соединения,соединяет заклепки.
МПК / Метки
МПК: A41D 31/00, F41H 5/04, A61B 19/04
Метки: пробиванию, ткань, устойчивая, прокалыванию, прорезанию
