Домокомплект сборного каркасно-панельного здания

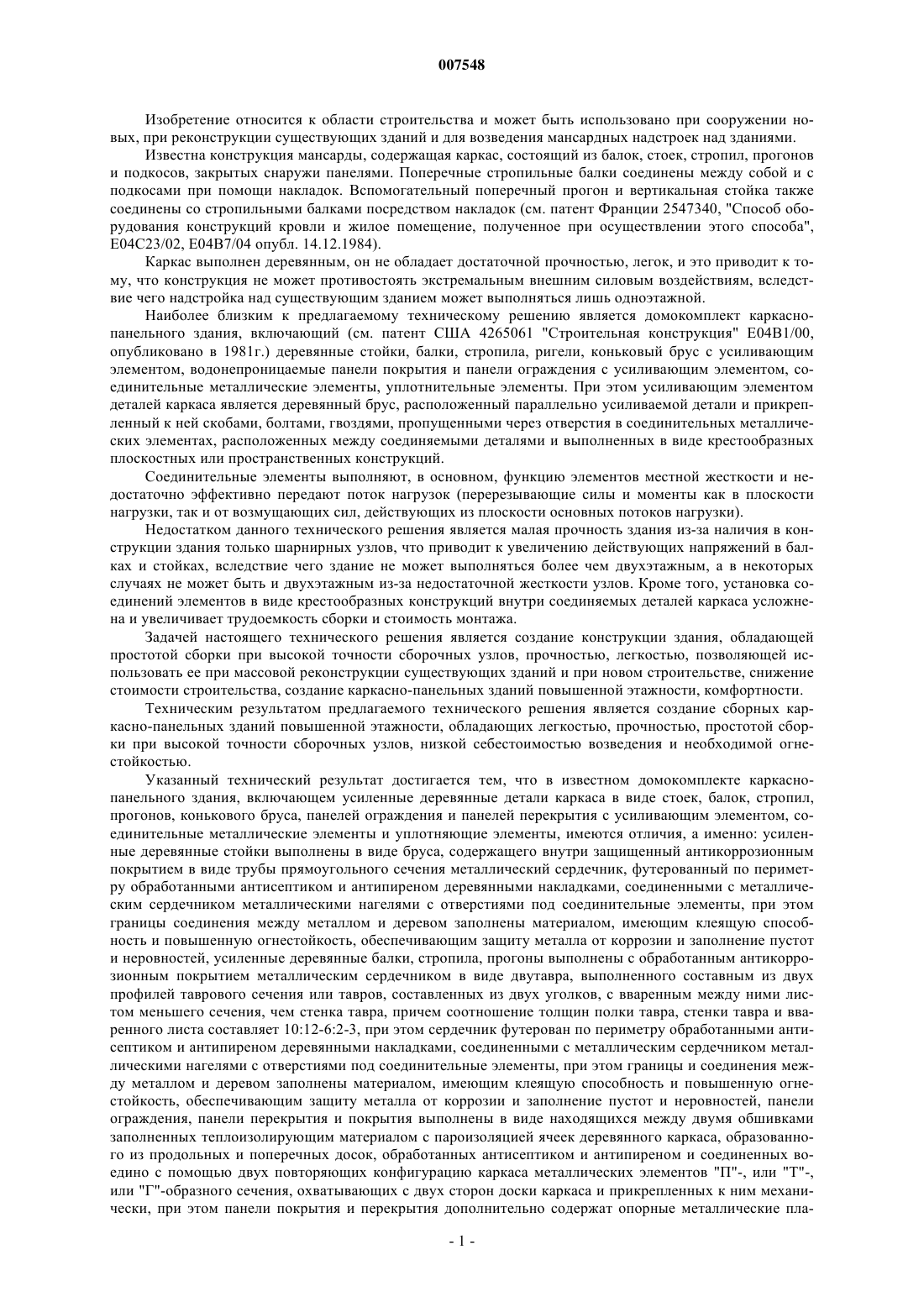

007548 Изобретение относится к области строительства и может быть использовано при сооружении новых, при реконструкции существующих зданий и для возведения мансардных надстроек над зданиями. Известна конструкция мансарды, содержащая каркас, состоящий из балок, стоек, стропил, прогонов и подкосов, закрытых снаружи панелями. Поперечные стропильные балки соединены между собой и с подкосами при помощи накладок. Вспомогательный поперечный прогон и вертикальная стойка также соединены со стропильными балками посредством накладок (см. патент Франции 2547340, "Способ оборудования конструкций кровли и жилое помещение, полученное при осуществлении этого способа",Е 04 С 23/02, Е 04 В 7/04 опубл. 14.12.1984). Каркас выполнен деревянным, он не обладает достаточной прочностью, легок, и это приводит к тому, что конструкция не может противостоять экстремальным внешним силовым воздействиям, вследствие чего надстройка над существующим зданием может выполняться лишь одноэтажной. Наиболее близким к предлагаемому техническому решению является домокомплект каркаснопанельного здания, включающий (см. патент США 4265061 "Строительная конструкция" Е 04 В 1/00,опубликовано в 1981 г.) деревянные стойки, балки, стропила, ригели, коньковый брус с усиливающим элементом, водонепроницаемые панели покрытия и панели ограждения с усиливающим элементом, соединительные металлические элементы, уплотнительные элементы. При этом усиливающим элементом деталей каркаса является деревянный брус, расположенный параллельно усиливаемой детали и прикрепленный к ней скобами, болтами, гвоздями, пропущенными через отверстия в соединительных металлических элементах, расположенных между соединяемыми деталями и выполненных в виде крестообразных плоскостных или пространственных конструкций. Соединительные элементы выполняют, в основном, функцию элементов местной жесткости и недостаточно эффективно передают поток нагрузок (перерезывающие силы и моменты как в плоскости нагрузки, так и от возмущающих сил, действующих из плоскости основных потоков нагрузки). Недостатком данного технического решения является малая прочность здания из-за наличия в конструкции здания только шарнирных узлов, что приводит к увеличению действующих напряжений в балках и стойках, вследствие чего здание не может выполняться более чем двухэтажным, а в некоторых случаях не может быть и двухэтажным из-за недостаточной жесткости узлов. Кроме того, установка соединений элементов в виде крестообразных конструкций внутри соединяемых деталей каркаса усложнена и увеличивает трудоемкость сборки и стоимость монтажа. Задачей настоящего технического решения является создание конструкции здания, обладающей простотой сборки при высокой точности сборочных узлов, прочностью, легкостью, позволяющей использовать ее при массовой реконструкции существующих зданий и при новом строительстве, снижение стоимости строительства, создание каркасно-панельных зданий повышенной этажности, комфортности. Техническим результатом предлагаемого технического решения является создание сборных каркасно-панельных зданий повышенной этажности, обладающих легкостью, прочностью, простотой сборки при высокой точности сборочных узлов, низкой себестоимостью возведения и необходимой огнестойкостью. Указанный технический результат достигается тем, что в известном домокомплекте каркаснопанельного здания, включающем усиленные деревянные детали каркаса в виде стоек, балок, стропил,прогонов, конькового бруса, панелей ограждения и панелей перекрытия с усиливающим элементом, соединительные металлические элементы и уплотняющие элементы, имеются отличия, а именно: усиленные деревянные стойки выполнены в виде бруса, содержащего внутри защищенный антикоррозионным покрытием в виде трубы прямоугольного сечения металлический сердечник, футерованный по периметру обработанными антисептиком и антипиреном деревянными накладками, соединенными с металлическим сердечником металлическими нагелями с отверстиями под соединительные элементы, при этом границы соединения между металлом и деревом заполнены материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, усиленные деревянные балки, стропила, прогоны выполнены с обработанным антикоррозионным покрытием металлическим сердечником в виде двутавра, выполненного составным из двух профилей таврового сечения или тавров, составленных из двух уголков, с вваренным между ними листом меньшего сечения, чем стенка тавра, причем соотношение толщин полки тавра, стенки тавра и вваренного листа составляет 10:12-6:2-3, при этом сердечник футерован по периметру обработанными антисептиком и антипиреном деревянными накладками, соединенными с металлическим сердечником металлическими нагелями с отверстиями под соединительные элементы, при этом границы и соединения между металлом и деревом заполнены материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, панели ограждения, панели перекрытия и покрытия выполнены в виде находящихся между двумя обшивками заполненных теплоизолирующим материалом с пароизоляцией ячеек деревянного каркаса, образованного из продольных и поперечных досок, обработанных антисептиком и антипиреном и соединенных воедино с помощью двух повторяющих конфигурацию каркаса металлических элементов "П"-, или "Т"-,или "Г"-образного сечения, охватывающих с двух сторон доски каркаса и прикрепленных к ним механически, при этом панели покрытия и перекрытия дополнительно содержат опорные металлические пла-1 007548 стины, прикрепленные у торцов нижнего или верхнего металлического элемента "П"-, или "Т"-, или "Г"образного сечения, а соединительные металлические элементы выполнены в виде кронштейнов, содержащих отверстия, соосные отверстиям нагелей соединяемых элементов деталей каркаса для пропуска крепежных элементов, при этом кронштейн в узле соединения балки перекрытия и стойки представляет собой сварную конструкцию, состоящую из трех вертикальных пластин, образующих в плане букву "Н",и четвертой опорной пластины, прикрепленной горизонтально и перпендикулярно к нижним торцам двух параллельных вертикальных пластин слева или справа от перекладины, причем в вертикальных параллельных пластинах части кронштейна, не имеющей горизонтальной пластины, имеются отверстия,соосные отверстиям нагелей стойки каркаса, а в вертикальных параллельных пластинах части кронштейна, имеющей горизонтальную пластину, имеются отверстия, соосные отверстиям нагелей балки перекрытия, или сварную конструкцию, образованную из трех вертикальных пластин, из которых две параллельны друг другу и расположены друг от друга на расстоянии, равном ширине балки, и прикреплены перпендикулярно к третьей пластине, и четвертой опорной пластины, прикрепленной горизонтально снизу к торцам вертикальных параллельных пластин, при этом вертикальные параллельные пластины имеют отверстия, соосные отверстиям нагелей боковых сторон балок перекрытия, а отверстия в третьей вертикальной пластине соосны отверстиям нагелей стойки, кронштейн в узле соединения конькового бруса и стропил представляет собой сварную конструкцию из двух многоугольных параллельных вертикальных пластин и третьей пластины, расположенной преимущественно горизонтально и прикрепленной перпендикулярно к верхним граням вертикальных пластин, при этом к третьей пластине перпендикулярно прикреплены две параллельные вертикальные пластины, расположенные друг от друга на расстоянии,равном ширине конькового бруса, а многоугольные вертикальные пластины выполнены с отверстиями,соосными отверстиям нагелей стропила, и усилены ребрами, перпендикулярными этим пластинам, а отверстия на вертикальных пластинах для крепления конькового бруса соосны отверстиям нагелей конькового бруса, причем эти вертикальные пластины усилены ребрами жесткости, а в горизонтальной пластине имеются отверстия под крепежные элементы или сварную конструкцию, состоящую из пластины с отверстиями, соосными нагелям стропил, и двух перпендикулярных ей параллельных пластин, расположенных друг от друга на расстоянии, равном толщине конькового бруса, отверстия в которых соосны отверстиям нагелей конькового бруса, кронштейн в узле соединения стропила и прогона выполнен в виде пластины с отверстиями, соосными отверстиям нагелей стропила, к поверхности которой прикреплен перевернутый "П"-образный столик, в стенках которого имеются отверстия, соосные отверстиям нагелей прогона, кронштейн в узле соединения стропила и балки перекрытия и панели перекрытия или покрытия выполнен в виде плоской пластины с отверстиями, соосными отверстиям нагелей соединяемых деталей каркаса, к которой перпендикулярно прикреплено ребро жесткости, являющееся одновременно элементом опирания для панели перекрытия, кронштейн в узле соединения стропила или балки перекрытия и панелей перекрытия (покрытия), верхние грани которых расположены выше верхней грани стропила,выполнен в виде пластины с отверстиями под резьбовое соединение, сквозь которые пропущены концы стержней с резьбовой нарезкой, затянутые гайкой, при этом стержни охватывают балку с боков и приварены к опорным уголкам, прикрепленным к нижней части стропильной балки, кронштейн в узле соединения вертикальной и наклонной стойки или стропила представляет собой сварную конструкцию, состоящую из двух многоугольных параллельных пластин, находящихся друг от друга на расстоянии, равном толщине стойки, перпендикулярно которым прикреплены горизонтальная и наклонная пластины,образующие между собой острый угол, соединенные между собой перпендикулярным им и параллельным многоугольным пластинам ребром жесткости, причем отверстия в верхних частях многоугольных пластин соосны отверстиям нагелей наклонной стойки или стропила, а отверстия в нижних частях многоугольных пластин соосны отверстиям нагелей вертикальной стойки, а к балке покрытия или стропилу прикреплен элементами крепления, пропущенными через отверстие нагелей балки или стропила, опорный уголок. Кроме того, в панелях покрытия, перекрытия и ограждения границы соединения между металлом и деревом могут быть заполненным материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, а металлические элементы "П"-, или "Г"-, или "Т"-образного сечения в местах пересечения досок каркаса снабжены элементами жесткости. Кроме того, стойки или стропила дополнительно снабжены на торцах металлическими фланцами. Выполнение деталей каркаса в виде предлагаемых металлодеревянных конструкций с тонкостенными металлическими сердечниками позволяет увеличить прочность сборных каркасно-панельных зданий при сохранении их легкости, что позволяет увеличить пространственную жесткость здания, а, следовательно, количество этажей в здании. Кроме того, выполнение соединительных металлических элементов в виде кронштейнов, уменьшающих возможности поворота опорных частей соединяемых деталей каркаса, позволяет эффективно воспринимать и передавать нагрузки, что дополнительно приводит к увеличению прочности и жесткости сборного здания. Унификация и конструктивная согласованность стыковочных узлов для различных соединяемых деталей каркаса в сочетании с отсутствием разметки под крепежные элементы ввиду наличия отверстий-2 007548 в трубчатых нагелях позволяют просто, точно и быстро собрать здание, что снижает стоимость строительства. Одновременно технологические отверстия в балках будут являться в случае необходимости элементами крепления подвесных потолков и инженерных коммуникаций. Заполнение границ соединения между металлом и деревом материалом, обеспечивающим заполнение пустот и неровностей, повышает огнестойкость здания, т.к. защищает металл от воздействия огня,что увеличивает прочность здания при повышенных температурах. Выбор поперечного сечения металлического сердечника стоек, балок, прогонов и стропил зависит от уровня прочности, который необходимо обеспечить. Максимальную прочность имеют стойки с сечением в форме квадратной трубы и балки с сечением в виде двутавра, составленного из двух профилей таврового сечения с вваренным между ними листом меньшего сечения, чем стенка тавра, причем соотношение толщин полки тавра, стенки тавра и приваренного листа 10:12-6:2-3 обеспечивает необходимый уровень прочности при экономии металла и, следовательно, меньшую себестоимость. Необходимый уровень прочности достигается при всех вариантах поперечного сечения металлических стоек и балок, и их выбор, в конечном итоге, зависит от себестоимости изготовления сердечников. Дополнительное снабжение стоек на торцах металлическими фланцами облегчает наращивание стоек по высоте. Аналогичное выполнение стропил с металлическими фланцами на торцах облегчает их монтаж. Используемая в здании конструкция панелей покрытия, перекрытия, ограждения обеспечивает не только необходимый уровень теплоизоляции, огнестойкости, прочности самой панели, но и в сочетании с предлагаемыми конструкциями стоек, балок, кронштейнов существенно улучшает работу каркаса здания в целом, что объясняется наличием в конструкции самих панелей двух - верхнего и нижнего - металлических элементов П-, или Т-, или Г-образного сечения, разделенных между собой по высоте деревянными продольными и поперечными досками каркаса панелей, повторяющих конфигурацию каркаса и соединяющих каркас панели воедино. В случае необходимости П-, или Т-, или Г-образные элементы в местах пересечения досок каркаса снабжены элементами жесткости. Конструкция панелей и конструкция кронштейнов в узлах соединения панелей с каркасом обеспечивает жесткость диска перекрытия и покрытия здания, что перераспределяет нагрузки с панели на каркас здания, заставляя его работать, снижая при этом деформации, как в отдельных элементах каркаса, так и в здании в целом. Выполнение соединительных металлических элементов в виде кронштейнов, охватывающих соединяемые детали каркаса в большинстве случаев с трех сторон, позволяет значительно уменьшить возможность поворота соединяемых деталей каркаса, улучшает работу здания в целом, увеличивая его прочность, при уменьшении веса используемых деталей каркаса. Кронштейн в узле соединения балки перекрытия и стойки представляет собой сварную конструкцию, состоящую из трех вертикальных пластин, образующих в плане букву "Н", и четвертой опорной пластины, прикрепленной горизонтально и перпендикулярно к нижним торцам двух параллельных вертикальных пластин слева или справа от перекладины, причем в вертикальных параллельных пластинах части кронштейна, не имеющей горизонтальной пластины, имеются отверстия, соосные отверстиям нагелей стойки каркаса, а в вертикальных параллельных пластинах части кронштейна, имеющей горизонтальную пластину, имеются отверстия, соосные отверстиям нагелей балки перекрытия. Кронштейн в узле соединения балки перекрытия и стойки также может представлять собой сварную конструкцию, образованную из трех вертикальных пластин, из которых две параллельны друг другу и расположены друг от друга на расстоянии, равном ширине балки, и прикреплены перпендикулярно к третьей пластине, и четвертой опорной пластины, прикрепленной горизонтально снизу к торцам вертикальных параллельных пластин, при этом вертикальные параллельные пластины имеют отверстия, соосные отверстиям нагелей боковых сторон балок перекрытия, а отверстия в третьей вертикальной пластине соосны отверстиям нагелей стойки. Кронштейн в узле соединения конькового бруса и стропил представляет собой сварную конструкцию из двух многоугольных параллельных вертикальных пластин и третьей пластины, расположенной преимущественно горизонтально и прикрепленной перпендикулярно к верхним граням вертикальных пластин, при этом к третьей пластине перпендикулярно прикреплены две параллельные вертикальные пластины, расположенные друг от друга на расстоянии, равном ширине конькового бруса, а многоугольные вертикальные пластины выполнены с отверстиями, соосными отверстиям нагелей стропила, и усилены ребрами, перпендикулярными этим пластинам, а отверстия на вертикальных пластинах для крепления конькового бруса соосны отверстиям нагелей конькового бруса, причем эти вертикальные пластины усилены ребрами жесткости, а в горизонтальной пластине имеются отверстия под крепежные элементы. Кронштейн в данном узле соединения также может представлять собой сварную конструкцию, состоящую из пластины с отверстиями, соосными нагелям стропил, и двух перпендикулярных ей параллельных пластин, расположенных друг от друга на расстоянии, равном толщине конькового бруса, отверстия в которых соосны отверстиям нагелей конькового бруса. Кронштейн в узле соединения стропила и прогона выполнен в виде пластины с отверстиями, соосными отверстиям нагелей стропила, к поверхности которой прикреплен перевернутый П-образный столик, в стенках которого имеются отверстия, соосные отверстиям нагелей прогона. Кронштейн в узле соединения стропила, балки перекрытия и панели перекрытия или покрытия вы-3 007548 полнен в виде плоской пластины с отверстиями, соосными отверстиям нагелей соединяемых деталей каркаса, к которой перпендикулярно прикреплено ребро жесткости, являющееся одновременно элементом опирания для панели перекрытия. Кронштейн в узле соединения стропила или балки перекрытия и панелей перекрытия (покрытия),верхние грани которых расположены выше верхней грани стропила, выполнен в виде пластины с отверстиями под резьбовое соединение, сквозь которые пропущены концы стержней с резьбовой нарезкой,затянутые гайкой, при этом стержни охватывают балку с боков и приварены к опорным уголкам, прикрепленным к нижней части стропильной балки. Кронштейн в узле соединения вертикальной и наклонной стойки или стропила представляет собой сварную конструкцию, состоящую из двух многоугольных параллельных пластин, находящихся друг от друга на расстоянии, равном толщине стойки, перпендикулярно которым прикреплены горизонтальная и наклонная пластины, образующие между собой острый угол, соединенные между собой перпендикулярным им и параллельным многоугольным пластинам ребром жесткости, причем отверстия в верхних частях многоугольных пластин соосны отверстиям нагелей наклонной стойки или стропила, а отверстия в нижних частях многоугольных пластин соосны отверстиям нагелей вертикальной стойки, а к балке покрытия или стропилу прикреплен элементами крепления, пропущенными через отверстие нагелей балки или стропила, опорный уголок. В случае малого угла уклона крыши кронштейн в узле соединения конькового бруса и стропил представляет собой сварную конструкцию, состоящую из пластины с отверстиями, соосными нагелям стропил, и двух перпендикулярных ей пластин, расположенных друг от друга на расстоянии, равном толщине конькового бруса, отверстия в которых соосны отверстиям нагелей конькового бруса. Коньковый брус может также быть выполнен с металлическим сердечником, составленным из двух профилей таврового сечения или тавров из двух уголков с приваренным между ними листом меньшего сечения, чем стенка тавра, при соотношении толщин полки тавра, стенки тавра и приваренного листа и 10:12-6:2-3 обеспечивает необходимую прочность и легкость конькового бруса, что позволяет выполнить крыши с малым углом наклона. Снабжение панелей ограждения, панелей покрытия и перекрытия деревянными брусками улучшает работу стыков панелей и их монтаж. На фиг. 1 показан вертикальный разрез здания (схема каркаса). На фиг. 2 показан вид на здание сверху (без панелей покрытия). На фиг. 3 показана конструкция стойки с металлическим сердечником в виде трубы квадратного сечения. На фиг. 4 показано сечение А-А на фиг. 3. На фиг. 5 показана конструкция стойки с металлическим сердечником в виде трубы прямоугольного сечения. На фиг. 6 показано сечение А-А на фиг. 5. На фиг. 7 показана конструкция стойки с металлическим сердечником в виде трубы квадратного сечения и с фланцем на конце. На фиг. 8 показано сечение А-А на фиг. 7. На фиг. 9 показано сечение Б-Б на фиг. 7. На фиг. 10 показана конструкция балки с металлическим сердечником в виде двутавра, составленного из двух профилей таврового сечения с вваренным между ними листом меньшего сечения, чем стенка тавра. На фиг. 11 показано сечение А-А на фиг. 10. На фиг. 12 показана конструкция стропила балки ссердечником в виде двутавра, выполненного из тавров, составленных из двух уголков с вваренным между ними листом меньшего сечения, чем стенка тавра. На фиг. 13 показано сечение А-А на фиг. 12. На фиг. 14 показана конструкция стропила с сердечником в виде двутавра, составленного из двух профилей таврового сечения с вваренным между ними листом меньшего сечения, чем стенка тавра с фланцем на торце. На фиг. 15 показано сечение А-А на фиг. 14. На фиг. 16 показано сечение Б-Б на фиг. 14. На фиг .17 показана конструкция панели ограждения без обшивки и теплоизоляции. На фиг. 18 показано сечение А-А на фиг. 17 в случае выполнения соединяющих доски каркаса металлических элементов с П-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 19 показано сечение А-А на фиг. 17 в случае выполнения соединяющих доски каркаса металлических элементов с Г-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 20 показано сечение А-А на фиг. 17 в случае выполнения соединяющих доски каркаса металлических элементов с Т-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 21 показана конструкция панелей покрытия и перекрытия без обшивки и теплоизоляции. На фиг. 22 показано сечение А-А на фиг. 21 в случае выполнения соединяющих доски каркаса ме-4 007548 таллических элементов с П-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 23 показано сечение А-А на фиг. 21 в случае выполнения соединяющих доски каркаса металлических элементов с Г-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 24 показано сечение А-А на фиг. 21 в случае выполнения соединяющих доски каркаса металлических элементов с Т-образным сечением, но также показаны обшивки и теплоизоляция. На фиг. 25 показан узел соединения двух панелей ограждения между собой без промежуточной стойки. На фиг. 26 показан узел крепления двух панелей ограждения к угловой стойке. На фиг. 27 показан узел крепления стойки к монолитному поясу с разрезом по линии крепления(вид спереди). На фиг. 28 показан узел крепления стойки к монолитному поясу (вид сверху). На фиг. 29 показан узел сопряжения стоек с фланцами между собой. На фиг. 30 показан вид А фиг. 29. На фиг. 31, 32, 33 показан кронштейн в виде буквы "П", служащий для соединения балки перекрытия и стойки, соответственно вид прямо, сбоку и сверху. На фиг. 34, 35 показан узел крепления балки перекрытия и стойки прямоугольного сечения с помощью кронштейна в виде буквы П, соответственно вид прямо и сверху. На фиг. 36 показан узел опирания панели перекрытия на балку. На фиг. 37 показан вид А на фиг. 36. На фиг. 38 показан узел опирания панели ограждения на стойку рядовую (горизонтальный разрез). На фиг. 39 показан вид А на фиг. 38. На фиг. 40, 41, 42 показан кронштейн в виде буквы "Н", служащий для крепления балки покрытия или перекрытия к стойке, соответственно вид прямо, сбоку и сверху. На фиг. 43, 44 показан узел крепления балки покрытия или перекрытия к стойке, соответственно вид прямо и сверху. На фиг. 45, 46, 47 показан кронштейн, служащий для соединения конькового бруса со стропилом(вариант 1), соответственно вид прямо, сбоку и сверху. На фиг. 48, 49, 50 показан узел соединения конькового бруса со стропилом с помощью кронштейна,показанного на фиг. 43, 44, соответственно вид прямо, сбоку и сверху. На фиг. 51, 52, 53 показан кронштейн П-образный без опорной полки, служащий для соединения конькового бруса со стропилом (вариант 2), соответственно вид прямо, сбоку и сверху. На фиг. 54, 55 показан узел соединения конькового бруса со стропилом с помощью кронштейна,показанного на фиг. 51, 52, 53, соответственно вид прямо, сбоку и сверху. На фиг. 56, 57 показан кронштейн для соединения стропила и прогона, соответственно вид прямо, сбоку. На фиг. 58 показан узел соединения стропила и прогона с помощью кронштейна, показанного на фиг. 56, 57. На фиг. 59 показан узел соединения стропила, прогона и панели. На фиг. 60, 61 показан узел соединения двух стропил или панелей и балки с помощью кронштейна со стержнями, соответственно вид прямо и сверху. На фиг. 62, 63 показан кронштейн, служащий для соединения вертикальной стойки и наклонной стойки или стропила, соответственно вид сверху и сбоку. На фиг. 64 показан узел соединения двух стоек - вертикальной и наклонной между собой или стойки вертикальной и стропила. На фиг. 65 показан узел крепления двух панелей перекрытия между собой. Домокомплект сборного каркасно-панельного здания включает в себя (см. фиг. 1, 2) стойки 1, балки 2, стропила 3, прогоны 4, коньковый брус 5, панели ограждения 6, панели покрытия 7 и панели перекрытия 8, соединительные металлические элементы (на данных фигурах не показаны) и уплотнительные элементы (не показаны). Стойки 1 (см. фиг. 3, 4, 5, 6) выполнены в виде бруса, содержащего внутри защищенный антикоррозионным покрытием (например, грунтовым, лакокрасочным составом, кадмированием, цинкованием и т.д.) металлический сердечник в виде трубы квадратного сечения 9 (см. фиг. 4), трубы прямоугольного сечения 10 (см. фиг. 6), футерованный по периметру обработанными антисептиком и антипиреном, например составом на основе солей аммония, фосфора, магния, деревянными накладками 11, соединенными с металлическим сердечником трубчатыми металлическими нагелями 12 с отверстием под крепежные элементы (не показаны). При этом границы соединения между металлом и деревом могут быть заполнены материалом, обеспечивающим заполнение пустот и неровностей, защиту металла от коррозии, повышенную огнестойкость и клеящую способность. В качестве такого материала может использоваться состав "ГАРАНТ-ПЛЮС" (ТУ 5772-002-39930146-99), герметизирующая и клеящая мастика на основе жидкого стекла или цементно-песчаный раствор. Выбор конструкции стойки определяется величиной нагрузки. Стойки с сердечником в виде трубы квадратного сечения используются в случаях наибольших нагрузок, действующих на стойки при возведении двух-трехэтажных зданий. Для наращивания по высоте здания стойки 1 могут быть выполнены с металлическими фланцами-5 007548 13 на торцах (см. фиг. 7, 8, 9) с отверстиями 14 под крепежные элементы. Фланец 13 приварен к металлическому сердечнику 9 стойки 1. Деревянные обшивки не доходят до фланцев. В качестве крепежных элементов используются болты, винты, клепочные соединения. Балки 2, стропила 3, прогоны 4 (см. фиг. 10, 11) могут быть выполнены с металлическим сердечником в виде двутавра 15, образованного из двух профилей таврового сечения с вваренным между ними листом меньшего сечения, чем стенка тавра, причем соотношение толщин полки тавра, стенки тавра,вваренного листа составляет 10:12-6:2-3. Сердечник 11 обработан антикоррозионным покрытием и футерован по периметру обработанными антисептиком и антипиреном, деревянными накладками 11, соединенными с металлическим сердечником металлическими нагелями 12 с отверстиями под крепежные элементы, при этом границы соединения между металлом и деревом заполнены материалом, обеспечивающим заполнение пустот и неровностей, защиту металла от коррозии, повышенную огнестойкость и клеящую способность. В качестве такого материала может использоваться, например, герметизирующая и клеящая мастика " ГАРАНТ-ПЛЮС". Балки 2, стропила 3, прогоны 4 (см. фиг. 12, 13) могут быть выполнены с металлическим сердечником 16 в виде двутавра, образованного из двух тавров, составленных из двух уголков, с вваренным между ними листом меньшего сечения, чем стенка тавра, причем соотношение толщин полки тавра, стенки тавра и вваренного листа составляют 10:12-6:2-3. Стропило 3 может также выполняться с металлическим фланцем 13 (см. фиг. 14, 15, 16), приваренным к металлическому сердечнику 15 на торцах стропила 3. Фланцы 13 снабжены отверстиями 14 под крепежные элементы. Панели ограждения 6 (см. фиг. 17, 18) имеют обработанный антисептиком и антипиреном деревянный каркас 17, образованный продольными 18 и поперечными 19 досками и соединенный воедино и находящийся между двумя обработанными антикоррозионным покрытием и повторяющими конфигурацию каркаса металлическими элементами 20 П-образного сечения, соединенными с деревянным каркасом 17 механически, при этом границы соединения между металлом и деревом для большей прочности и огнестойкости могут быть заполнены материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей. В качестве такого материала может использоваться, например, герметизирующая и клеящая мастика "ГАРАНТПЛЮС" или цементно-песчаный раствор. Варианты выполнения панелей ограждения соединительными металлическими элементами 20 Г- и Т-образного сечения показаны на фиг. 19, 20. Металлические элементы 20 в местах стыка ячеек каркаса 17 могут быть дополнительно снабжены элементами жесткости 21, как показано на фиг. 17, или выполняться без них. Металлические элементы 20 могут быть прикреплены к деревянному каркасу с помощью болтов, винтов, клепочных соединений 22. Обшивки - наружная 23 и внутренняя 24 - закреплены на каркасе 17 с помощью стандартных крепежных элементов, например саморезов (не обозначены) и др. Обшивки выполнены - наружная 23 из водостойкого материала, например фиброцементных плит, металлического или пластикового сайдинга, внутренняя 24 из отдельных материалов по желанию заказчика. Пространство между обшивками 23 и 24 заполнено теплоизолирующим материалом 25 с пароизолирующим покрытием 26. В качестве теплоизолирующего материала 25 могут использоваться пороизол,минеральная вата и др. В качестве пароизолирующего покрытия 26 могут использоваться полиэтиленовая пленка, аллюминированная бумага и т.п. Панели покрытия 7 и перекрытия 8 (см. фиг. 21, 22, 23, 24) имеют аналогичную конструкцию, что и панели ограждения, но дополнительно содержат металлические опорные пластины 27, прикрепленные у торцов нижнего металлического элемента 20 с помощью сварки или саморезов (не обозначено). Панели ограждения 6 могут также выполняться осенесимметричными, иметь дверные и/или оконные проемы. Для соединения двух панелей ограждения 6 между собой (см. фиг. 25) каждая из панелей 6 по одной из своих сторон, противоположной стойке 1, снабжена дополнительно брусом 28, который примыкает к брусу 28 соседней панели через уплотнитель 29, в качестве которого может использоваться резиновый шнур или другой эластичный уплотнительный элемент. Панели 6 соединены между собой болтами 30. Для крепления двух панелей ограждения 6 к угловой стойке 1 (см. фиг. 26) используется соединительный уголок 31, который посредством деревянного бруса 28 прикрепляется к панели ограждения 6 крепежным элементом - болтом 32 к панели ограждения 6 - и затем закрепляется к стойке 1 крепежным элементом - болтом (не обозначен) через отверстия нагеля к стойке 1. Между деревянным брусом и обшивкой стойки 11 расположен уплотнительный элемент 29, выполняемый из пористой резины, который служит для предохранения места стыка от попадания влаги и наружного воздуха. Узел прикрепления панели ограждения 6 к стойке 1 рядовой показан на фиг. 38, 39. Соединительный уголок 31 посредством деревянного бруса 28 прикреплен к панели ограждения 6 крепежным элементом - болтом 32, пропущенным через отверстие нагеля панели ограждения, и затем закреплен к стойке 1 крепежным элементом - болтом (не обозначен) через отверстия нагеля 12 к стойке 1.-6 007548 Между деревянным брусом 28 и обшивкой стойки 11 помещен уплотнительный элемент 29, выполняемый из пористой резины, который служит для предохранения места стыка от попадания влаги и наружного воздуха. Стойки 1 сборно-каркасного здания прикреплены к монолитному поясу посредством анкерных болтов 33, пропущенных через отверстия 14 во фланцах 13 стоек 1 (см. фиг. 27, 28). Для соединения стоек 1 каркаса с фланцами 13 между собой могут использоваться болты 34, пропущенные через отверстия 14 смежных фланцев 13 (см. фиг. 29, 30), или другие крепежные элементы. Для соединения стойки 1 и балки перекрытия 2 может использоваться кронштейн 35 (см. фиг. 31,32, 33). Кронштейн 35 в узле соединения балки перекрытия 2 и стойки 1 представляет собой сварную конструкцию, образованную из трех вертикальных пластин, из которых две - 36 и 37 - параллельны друг другу и расположены друг от друга на расстоянии, равном ширине балки 2, и прикреплены перпендикулярно к третьей пластине 38 и к четвертой опорной пластине 39, прикрепленной горизонтально снизу к торцам вертикальных параллельных пластин 36 и 37. В вертикальных параллельных пластинах 36 и 37 имеются отверстия 40, соосные отверстиям нагелей 12 боковых сторон балок перекрытия 2, а отверстия 41 в третьей вертикальной пластине 38 соосны отверстиям нагелей 12 стойки 1. На фиг. 34, 35 показан узел крепления балки перекрытия 2 к стойке 1 с помощью кронштейна 35. Кронштейн 35 закрепляется на стойке 1 посредством болтов 42, пропущенных через отверстия нагелей 12 стойки 1 и отверстие 41 в кронштейне 35 на его вертикальной пластине 38. Балка перекрытия 2 опирается на горизонтальную пластину 39 и закрепляется болтом 32, пропущенным через отверстие 40, соосное отверстию нагеля балки перекрытия 2. Панели перекрытия 7 и покрытия 8 опираются на балку перекрытия 2 (см. фиг. 36, 37) с помощью металлических соединительных уголков 43, которые закреплены на балке 2 с помощью крепежных элементов. Панель покрытия 7 или перекрытия 8 опирается на соединительный уголок 43 при помощи пластины 27 панели перекрытия 7 или покрытия 8, и закрепляется панель с помощью крепежных элементов,например заклепок. Кронштейн 44 может использоваться также в узле соединения балки перекрытия 2 и стойки 1 и представляет собой сварную конструкцию (см. фиг. 40, 41, 42), состоящую из трех вертикальных пластин 45, 46, 47, образующих в плане букву "Н", и четвертой опорной пластины 48, прикрепленной горизонтально и перпендикулярно к нижним торцам двух параллельных пластин 45 и 46 слева или справа от перекладины 47. В вертикальных параллельных пластинах 45 и 46 в той части кронштейна 44, которая лишена горизонтальной пластины 48, имеются отверстия 49, соосные отверстиям нагелей стойки 1 каркаса,а в вертикальных параллельных пластинах 45 и 46 части кронштейна 44, имеющей горизонтальную пластину 48, имеются отверстия 50, соосные отверстиям нагелей балки перекрытия 2. На фиг. 43, 44 показан узел крепления балки перекрытия 2 к стойке 1 с помощью кронштейна 44. Кронштейн 44 закреплен на стойке 1 посредством болтов 32, пропущенных через отверстия нагеля стойки 1 и отверстия 49 кронштейна на вертикальных пластинах 45 и 46. Балка перекрытия 2 опирается на горизонтальную пластину 48 кронштейна 44 и закреплена болтами 32, пропущенными через отверстия 50 пластин 45 и 46 и отверстия нагелей балки перекрытия 2. Кронштейн 51 в узле соединения конькового бруса 5 и стропила 3 (см. фиг. 45, 46, 47) представляет собой сварную конструкцию из двух многоугольных параллельных вертикальных пластин 52 и третьей опорной пластины 53, расположенной преимущественно горизонтально и прикрепленной перпендикулярно к верхним граням вертикальных пластин 52, при этом к третьей пластине 53 перпендикулярно прикреплены две вертикальные пластины 54, расположенные друг от друга на расстоянии, равном ширине конькового бруса 5. В вертикальных многоугольных пластинах 53 выполнены отверстия 55, соосные отверстиям нагелей 12 стропил 3. Многоугольные пластины 52 имеют ребра жесткости 56, перпендикулярные этим пластинам 52. К вертикальным пластинам 54 перпендикулярно приварены ребра жесткости 57,а на самих пластинах 54 имеются отверстия 58, соосные отверстиям нагелей 12 конькового бруса 5. На опорной пластине 53 имеются отверстия 59. Узел соединения конькового бруса 5 со стропилом 3 с помощью кронштейна 51 показан на фиг. 48,49, 50. Кронштейн 51 закрепляется на стропилах 3 посредством крепежных элементов - болтов 32 (не показаны), пропущенных в опорной пластине 53, а также крепежными элементами 32 (не показаны),пропущенными через отверстия 55 в двух многоугольных параллельных пластинах 52. Коньковый брус 5 опирается на опорную пластину 53, и помещен между двумя вертикальными пластинами 54, и прикреплен к ним крепежными элементами 32 (не показаны), пропущенными через отверстия 58 пластин 54 кронштейна 51. Используемый в случае малого уклона крыши, кронштейн 60 узла соединения конькового бруса 5 и стропил 3 представляет собой сварную конструкцию (см. фиг. 51, 52, 53), состоящую из пластины 61 с отверстиями 62, соосными нагелям 12 стропил 3, и двух перпендикулярных ей параллельных пластин 63,расположенных друг от друга на расстоянии, равном толщине конькового бруса 5, в которых отверстия 64 соосны отверстиям нагелей 12 конькового бруса 5. Узел соединения конькового бруса 5 и стропил 3 с помощью кронштейна 60 показан на фиг. 54, 55. Пластина 61 закреплена на стропилах крепежными элементами 32, пропущенными через отверстия 62, а-7 007548 коньковый брус 5 помещен между вертикальными пластинами 63 и прикреплен болтами 32, пропущенными через отверстия 64. Кронштейн 65 для узла соединения стропила 3 и прогона 4 показан на фиг. 56, 57. Кронштейн 65 представляет собой пластину 66 с отверстиями 67, соосными отверстиям нагелей 12 стропила 3, к которой прикреплен перевернутый "П"-образный столик - металлический профиль в виде перевернутой буквы "П", образованный из двух вертикальных параллельных пластин 68 и одной горизонтальной пластины 69. В вертикальных пластинах 68 имеются отверстия 70, соосные отверстиям нагелей 12 прогона 4. Вертикальные параллельные пластины 68 разнесены одна от другой на расстояние, равное ширине прогона. Кронштейн 65 пластиной 66 прикреплен крепежными элементами (не обозначены) через отверстия 67 к стропилу 3 (см. фиг. 58). Прогон 4 опирается на горизонтальную пластину 69 и закреплен на вертикальных параллельных пластинах 68 с помощью болтов 32, пропущенных через отверстия 70 пластин 68. Кронштейн 71 в узле соединения стропила 3, балки перекрытия 2 и панели покрытия 7 представляет собой (см. фиг. 59) плоскую пластину 72 с отверстиями 73, соосными отверстиям нагелей 12 стропила 3 и балки перекрытия 2, к которой перпендикулярно прикреплено ребро жесткости 74, являющееся элементом опирания для панели перекрытия 7 (не показана). Кронштейн 75 (см. фиг. 60, 61) используется в случае, если верхние грани панелей покрытия 7 или перекрытия 8 расположены выше верхней грани стропила 3 или балки 2, и в этом случае представляет собой пластину 76 с отверстиями 77, сквозь которые пропущены концы стержней 78 с резьбовой нарезкой, затянутые гайкой 79, при этом стержни расположены с боков балки и пропущены через отверстия в опорных уголках 43. Кронштейн 80 (см. фиг. 62, 63) представляет собой сварную конструкцию, состоящую из двух многоугольных параллельных пластин 81, находящихся на расстоянии, равном толщине стойки 1 с отверстиями 82, соосными отверстиям нагелей 12 стойки 1. Между пластинами 81 приварены горизонтальная пластина 83 и наклонная пластина 84, которая является опорной для наклонной стойки 1 или стропила 3,причем пластины 83 и 84 образуют между собой острый угол и между ними вертикально вварено ребро жесткости 85. Кронштейн 80 (см. фиг. 64) с помощью болтов 32 закреплен на вертикальной стойке 1. Наклонная стойка 1 или стропило 3 опирается на опорную пластину 84 кронштейна 80 и закреплена болтами 32,пропущенными через отверстия 82, соосные отверстиям нагелей наклонной стойки 1 или стропила 3. Для обеспечения жесткости диска перекрытия или покрытия каждая из панелей перекрытия 8 или покрытия 7 дополнительно снабжена в нижней части места стыка деревянным брусом 28 (см. фиг. 65),прикрепленным к наружной продольной доске 18 панелей покрытия 7 или перекрытия 8, элементами крепления, например саморезами (не показаны). Брус 28 примыкает к брусу 28 соседней панели через уплотнительный элемент 29, в качестве которого может использоваться резиновый шнур или другой эластичный уплотнительный элемент. Пространство над уплотнительным элементом заполнено герметизирующим составом 86, например цементным раствором, имеющим способность расширяться при затвердевании, теплоизоляционным материалом 25, например пороизолом, и сверху закрыто доской 87. Для возведения здания с использованием предлагаемого домокомплекта осуществляют следующее. Прикрепляют стойки 1 к монолитному поясу посредством анкерных болтов 33, пропуская их через отверстия 14 во фланцах 13 стоек. На стойках 1 закрепляют кронштейны 35 или 44 с помощью соответственно болтов 42 или 32. Балки перекрытия 2 опирают на горизонтальные пластины кронштейнов 35 или 44 и закрепляют их болтами 32. Панели перекрытия 7 или покрытия 8 опирают на балки 2 посредством металлических соединительных уголков 43 при помощи пластины 27 панели перекрытия 7 или покрытия 8 и закрепляют с помощью односторонних вытяжных заклепок. Стойки 1 между собой по высоте присоединяют посредством болтов 34,пропущенных через отверстия 14 смежных фланцев 13 стоек 1. Наклонная стойка 1 или стропило 3 также могут быть соединены с вертикальной стойкой 1 посредством кронштейна 80. Для соединения конькового бруса 5 и стропила 3 используют кронштейн 51, который закрепляется на стропиле 3 посредством болтов 32 через отверстия кронштейна 51. Коньковый брус 5 опирается на опорную пластину 53 кронштейна 51 и прикрепляется болтами 32 к его вертикальным пластинам 54. В случае малого уклона крыши для соединения конькового бруса 54 и стропила 3 используется кронштейн 60. Пластина 61 кронштейна 60 закрепляется на стропила 3 крепежными элементами 32, а коньковый брус 5 прикреплен болтами 32 к вертикальным пластинам 63 кронштейна 60. Для соединения стропила 3 и прогона 4 используется кронштейн 65, который закрепляется своей пластиной 66 крепежными элементами к стропилу 3. Прогон 4 опирается на горизонтальную пластину 69 кронштейна 65 и закрепляется на вертикальных пластинах 68 кронштейна 65 болтами 32. Стропило 3, балка перекрытия 2 и панель покрытия соединяются с помощью кронштейнов 71. Кронштейн 71 закрепляется крепежными элементами своей вертикальной пластиной 72 к стропилу 3 и балке перекрытия 2, а его ребро жесткости 74 служит для опирания панели покрытия. Если верхние грани панелей перекрытия 7 или покрытия 8 выше верхней грани стропила 3, используют кронштейн 75 в виде пластины 76 с отверстиями 77, сквозь которые пропускают стержни 78, охватывающие балку 2 или стропила 3 с боков с резьбовой нарезкой, затянутые гайкой 79, при этом стрежни 78 пропускают через отверстия в опорных уголках 43.-8 007548 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Домокомплект каркасно-панельного здания, включающий усиленные деревянные детали каркаса в виде стоек, балок, стропил, прогонов, конькового бруса, панелей ограждения и панелей перекрытия с усиливающим элементом, соединительные металлические элементы и уплотняющие элементы, отличающийся тем, что усиленные деревянные стойки выполнены в виде бруса, содержащего внутри защищенный антикоррозионным покрытием в виде трубы прямоугольного сечения металлический сердечник,футерованный по периметру обработанными антисептиком и антипиреном деревянными накладками,соединенными с металлическим сердечником металлическими нагелями с отверстиями под соединительные элементы, при этом границы соединения между металлом и деревом заполнены материалом,имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, усиленные деревянные балки, стропила, прогоны выполнены с обработанным антикоррозионным покрытием металлическим сердечником в виде двутавра, выполненного составным из двух профилей таврового сечения или тавров, составленных из двух уголков, с вваренным между ними листом меньшего сечения, чем стенка тавра, причем соотношение толщин полки тавра, стенки тавра и вваренного листа составляет 10:12-6-3, при этом сердечник футерован по периметру обработанными антисептиком и антипиреном деревянными накладками, соединенными с металлическим сердечником металлическими нагелями с отверстиями под соединительные элементы, при этом границы и соединения между металлом и деревом заполнены материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, панели ограждения, панели перекрытия и покрытия выполнены в виде находящихся между двумя обшивками заполненных теплоизолирующим материалом с пароизоляцией ячеек деревянного каркаса, образованного из продольных и поперечных досок, обработанных антисептиком и антипиреном и соединенных воедино с помощью двух повторяющих конфигурацию каркаса металлических элементов П-, или Г-, или Т-образного сечения, охватывающих с двух сторон доски каркаса и прикрепленных к ним механически, при этом панели покрытия и перекрытия дополнительно содержат опорные металлические пластины, прикрепленные у торцов нижнего или верхнего металлического элемента П-, или Г-, или Тобразного сечения, а соединительные металлические элементы выполнены в виде кронштейнов, содержащих отверстия, соосные отверстиям нагелей соединяемых элементов деталей каркаса для пропуска крепежных элементов, при этом кронштейн в узле соединения балки перекрытия и стойки представляет собой сварную конструкцию, состоящую из трех вертикальных пластин, образующих в плане букву Н, и четвертой опорной пластины, прикрепленной горизонтально и перпендикулярно к нижним торцам двух параллельных вертикальных пластин слева или справа от перекладины, причем в вертикальных параллельных пластинах части кронштейна, не имеющей горизонтальной пластины, имеются отверстия, соосные отверстиям нагелей стойки каркаса, а в вертикальных параллельных пластинах части кронштейна,имеющей горизонтальную пластину, имеются отверстия, соосные отверстиям нагелей балки перекрытия,или сварную конструкцию, образованную из трех вертикальных пластин, из которых две параллельны друг другу и расположены друг от друга на расстоянии, равном ширине балки, и прикреплены перпендикулярно к третьей пластине, и четвертой опорной пластины, прикрепленной горизонтально снизу к торцам вертикальных параллельных пластин, при этом вертикальные параллельные пластины имеют отверстия, соосные отверстиям нагелей боковых сторон балок перекрытия, а отверстия в третьей вертикальной пластине соосны отверстиям нагелей стойки, кронштейн в узле соединения конькового бруса и стропил представляет собой сварную конструкцию из двух многоугольных параллельных вертикальных пластин и третьей пластины, расположенной преимущественно горизонтально и прикрепленной перпендикулярно к верхним граням вертикальных пластин, при этом к третьей пластине перпендикулярно прикреплены две параллельные вертикальные пластины, расположенные друг от друга на расстоянии, равном ширине конькового бруса, а многоугольные вертикальные пластины выполнены с отверстиями, соосными отверстиям нагелей стропила, и усилены ребрами, перпендикулярными этим пластинам, а отверстия на вертикальных пластинах для крепления конькового бруса соосны отверстиям нагелей конькового бруса, причем эти вертикальные пластины усилены ребрами жесткости, а в горизонтальной пластине имеются отверстия под крепежные элементы или сварную конструкцию, состоящую из пластины с отверстиями,соосными нагелям стропил, и двух перпендикулярных ей параллельных пластин, расположенных друг от друга на расстоянии, равном толщине конькового бруса, отверстия в которых соосны отверстиям нагелей конькового бруса, кронштейн в узле соединения стропила и прогона выполнен в виде пластины с отверстиями, соосными отверстиям нагелей стропила, к поверхности которой прикреплен перевернутый Побразный столик, в стенках которого имеются отверстия, соосные отверстиям нагелей прогона, кронштейн в узле соединения стропила и балки перекрытия и панели перекрытия или покрытия выполнен в виде плоской пластины с отверстиями, соосными отверстиям нагелей соединяемых деталей каркаса, к которой перпендикулярно прикреплено ребро жесткости, являющееся одновременно элементом опирания для панели перекрытия, кронштейн в узле соединения стропила или балки перекрытия и панелей перекрытия (покрытия), верхние грани которых расположены выше верхней грани стропила, выполнен в виде пластины с отверстиями под резьбовое соединение, сквозь которые пропущены концы стержней с-9 007548 резьбовой нарезкой, затянутые гайкой, при этом стержни охватывают балку с боков и приварены к опорным уголкам, прикрепленным к нижней части стропильной балки, кронштейн в узле соединения вертикальной и наклонной стойки или стропила представляет собой сварную конструкцию, состоящую из двух многоугольных параллельных пластин, находящихся друг от друга на расстоянии, равном толщине стойки, перпендикулярно которым прикреплены горизонтальная и наклонная пластины, образующие между собой острый угол, соединенные между собой перпендикулярным им и параллельным многоугольным пластинам ребром жесткости, причем отверстия в верхних частях многоугольных пластин соосны отверстиям нагелей наклонной стойки или стропила, а отверстия в нижних частях многоугольных пластин соосны отверстиям нагелей вертикальной стойки, а к балке покрытия или стропилу прикреплен элементами крепления, пропущенными через отверстие нагелей балки или стропила, опорный уголок. 2. Домокомплект по п.1, отличающийся тем, что в панелях перекрытия, покрытия и ограждения границы соединения между металлом и деревом заполнены материалом, имеющим клеящую способность и повышенную огнестойкость, обеспечивающим защиту металла от коррозии и заполнение пустот и неровностей, а металлические элементы П-, или Г-, или Т-образного сечения в местах пересечения досок каркаса снабжены элементами жесткости. 3. Домокомплект по пп.1, 2, отличающийся тем, что стойки или стропила дополнительно снабжены на торцах металлическими фланцами.
