Устройство мобильной станции, устройство базовой станции и способ обработки

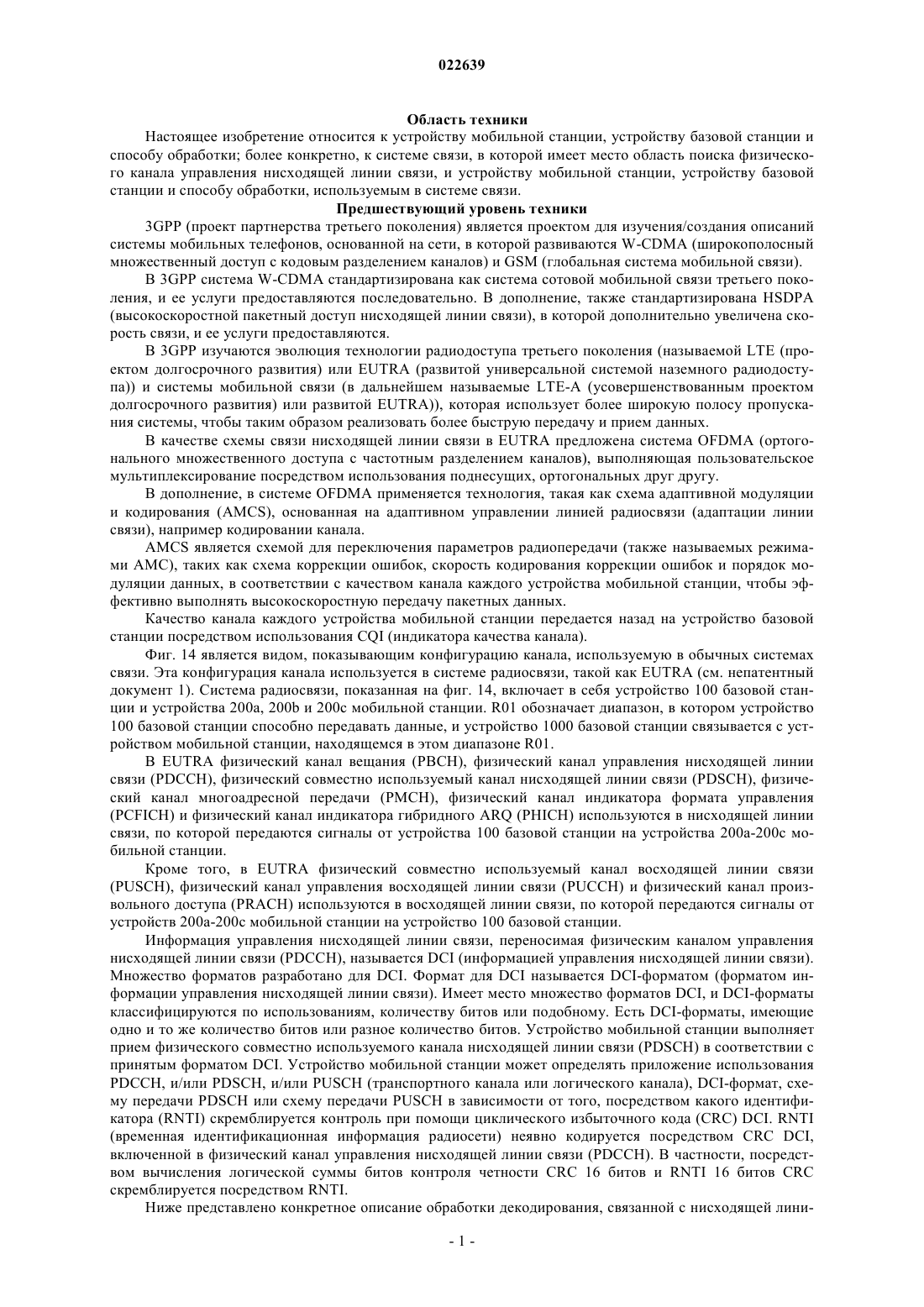

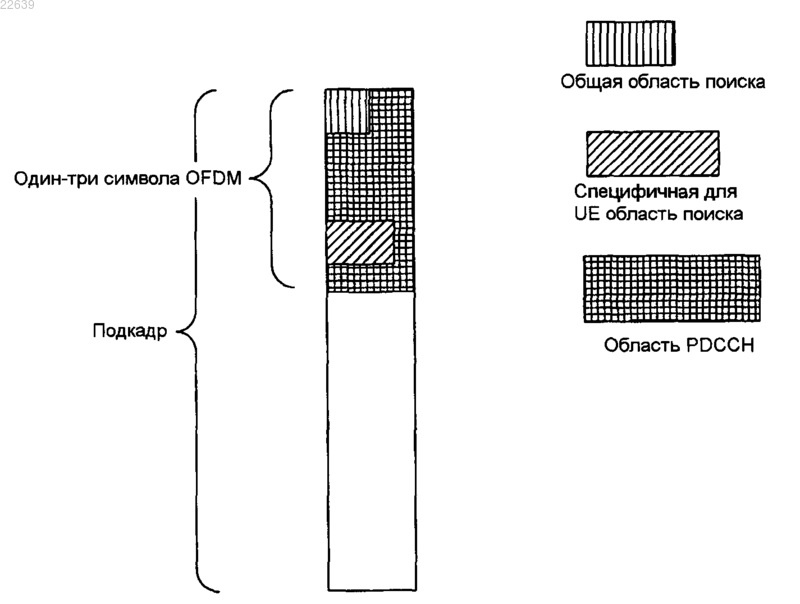

УСТРОЙСТВО МОБИЛЬНОЙ СТАНЦИИ, УСТРОЙСТВО БАЗОВОЙ СТАНЦИИ И СПОСОБ ОБРАБОТКИ Обеспечиваются система связи, устройство мобильной станции, устройство базовой станции и способ обработки, которые могут эффективно выполнять обработку декодирования PDCCH,связанного с областью поиска, и могут быстро выполнять передачу данных. Устройство мобильной станции для выполнения связи с устройством базовой станции в системе мобильной связи выполняет мониторинг физического канала управления нисходящей линии связи в расширенной области поиска в соответствии с командой от устройства базовой станции.(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Область техники Настоящее изобретение относится к устройству мобильной станции, устройству базовой станции и способу обработки; более конкретно, к системе связи, в которой имеет место область поиска физического канала управления нисходящей линии связи, и устройству мобильной станции, устройству базовой станции и способу обработки, используемым в системе связи. Предшествующий уровень техники 3GPP (проект партнерства третьего поколения) является проектом для изучения/создания описаний системы мобильных телефонов, основанной на сети, в которой развиваются W-CDMA (широкополосный множественный доступ с кодовым разделением каналов) и GSM (глобальная система мобильной связи). В 3GPP система W-CDMA стандартизирована как система сотовой мобильной связи третьего поколения, и ее услуги предоставляются последовательно. В дополнение, также стандартизирована HSDPA(высокоскоростной пакетный доступ нисходящей линии связи), в которой дополнительно увеличена скорость связи, и ее услуги предоставляются. В 3GPP изучаются эволюция технологии радиодоступа третьего поколения (называемой LTE (проектом долгосрочного развития) или EUTRA (развитой универсальной системой наземного радиодоступа и системы мобильной связи (в дальнейшем называемые LTE-A (усовершенствованным проектом долгосрочного развития) или развитой EUTRA, которая использует более широкую полосу пропускания системы, чтобы таким образом реализовать более быструю передачу и прием данных. В качестве схемы связи нисходящей линии связи в EUTRA предложена система OFDMA (ортогонального множественного доступа с частотным разделением каналов), выполняющая пользовательское мультиплексирование посредством использования поднесущих, ортогональных друг другу. В дополнение, в системе OFDMA применяется технология, такая как схема адаптивной модуляции и кодирования (AMCS), основанная на адаптивном управлении линией радиосвязи (адаптации линии связи), например кодировании канала.AMCS является схемой для переключения параметров радиопередачи (также называемых режимами АМС), таких как схема коррекции ошибок, скорость кодирования коррекции ошибок и порядок модуляции данных, в соответствии с качеством канала каждого устройства мобильной станции, чтобы эффективно выполнять высокоскоростную передачу пакетных данных. Качество канала каждого устройства мобильной станции передается назад на устройство базовой станции посредством использования CQI (индикатора качества канала). Фиг. 14 является видом, показывающим конфигурацию канала, используемую в обычных системах связи. Эта конфигурация канала используется в системе радиосвязи, такой как EUTRA (см. непатентный документ 1). Система радиосвязи, показанная на фиг. 14, включает в себя устройство 100 базовой станции и устройства 200 а, 200b и 200 с мобильной станции. R01 обозначает диапазон, в котором устройство 100 базовой станции способно передавать данные, и устройство 1000 базовой станции связывается с устройством мобильной станции, находящемся в этом диапазоне R01. В EUTRA физический канал вещания (РВСН), физический канал управления нисходящей линии связи (PDCCH), физический совместно используемый канал нисходящей линии связи (PDSCH), физический канал многоадресной передачи (РМСН), физический канал индикатора формата управления(PCFICH) и физический канал индикатора гибридного ARQ (PHICH) используются в нисходящей линии связи, по которой передаются сигналы от устройства 100 базовой станции на устройства 200 а-200 с мобильной станции. Кроме того, в EUTRA физический совместно используемый канал восходящей линии связи(PUSCH), физический канал управления восходящей линии связи (PUCCH) и физический канал произвольного доступа (PRACH) используются в восходящей линии связи, по которой передаются сигналы от устройств 200 а-200 с мобильной станции на устройство 100 базовой станции. Информация управления нисходящей линии связи, переносимая физическим каналом управления нисходящей линии связи (PDCCH), называется DCI (информацией управления нисходящей линии связи). Множество форматов разработано для DCI. Формат для DCI называется DCI-форматом (форматом информации управления нисходящей линии связи). Имеет место множество форматов DCI, и DCI-форматы классифицируются по использованиям, количеству битов или подобному. Есть DCI-форматы, имеющие одно и то же количество битов или разное количество битов. Устройство мобильной станции выполняет прием физического совместно используемого канала нисходящей линии связи (PDSCH) в соответствии с принятым форматом DCI. Устройство мобильной станции может определять приложение использованияPDCCH, и/или PDSCH, и/или PUSCH (транспортного канала или логического канала), DCI-формат, схему передачи PDSCH или схему передачи PUSCH в зависимости от того, посредством какого идентификатора (RNTI) скремблируется контроль при помощи циклического избыточного кода (CRC) DCI. RNTI(временная идентификационная информация радиосети) неявно кодируется посредством CRC DCI,включенной в физический канал управления нисходящей линии связи (PDCCH). В частности, посредством вычисления логической суммы битов контроля четности CRC 16 битов и RNTI 16 битов CRC скремблируется посредством RNTI. Ниже представлено конкретное описание обработки декодирования, связанной с нисходящей лини-1 022639DCI-форматы (1, 1B, 1D, 2 и 2 А) в специфичной для мобильной станции области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный временной C-RNTI, декодирует DCI-формат 1 А в общей области поиска, или DCI-формат 1 А, или DCI-формат 1 в специфичной для мобильной станции области поиска. Ниже представлено конкретное описание обработки декодирования, связанной с восходящей линией связи PDCCH. Устройство мобильной станции, установленное таким образом, чтобы декодироватьPDCCH, имеющий CRC, скремблированный посредством C-RNTI или C-RNTI SPS, декодирует DCIформат 0 в общей области поиска или DCI-формат 0 в специфичной для мобильной станции области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный посредством C-RNTI, и установленное таким образом, чтобы принятьRACH, инструктированный посредством PDCCH, для прибытия данных нисходящей линии связи, декодирует DCI-формат 1 А в общей области поиска или DCI-формат 1 А в специфичной для мобильной станции области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодироватьPDCCH, имеющий CRC, скремблированный посредством TPC-PUCCH-RNTI или TPC-PUSCH-RNTI,декодирует DCI-форматы (3 А и 3) в общей области поиска. DCI-формат 3 А и DCI-формат 3 могут компоновать команды ТРС множества устройств мобильной станции в поле DCI. Поэтому DCI-формат 3 А иDCI-формат 3 скомпонованы в общей области поиска таким образом, чтобы множество устройств мобильной станции могло выполнить мониторинг. Базовые системы EUTRA входят в LTE-A. Кроме того, частотные диапазоны, используемые в обычных системах, являются непрерывными в LTE-A, тогда как предложено, чтобы множество непрерывных/прерывистых частотных диапазонов (в дальнейшем называемых компонентами несущей или компонентными несущими) комплексно использовалось, и, таким образом, они управлялись как один широкий частотный диапазон (широкий частотный диапазон системы) (агрегация спектра или агрегация несущих). Таким образом, один частотный диапазон системы конфигурируется множеством компонентных несущих, имеющих полосы частот части частотного диапазона системы, который является доступным частотным диапазонам. Устройства мобильной станции для LTE или LTE-A могут работать в соответствующих компонентных несущих. В дополнение, предложено, чтобы для того, чтобы более гибко использовать частотный диапазон, назначенный на систему мобильной связи, частотный диапазон, используемый в связи нисходящей линии связи, и частотный диапазон, используемый в связи восходящей линии связи, имели различные полосы частот. Связанные документы области техники Непатентные документы Непатентный документ 1. 3GPP TS (Technical Specification) 36.300, V8.10.0 (2009-09), TechnicalEvolved Universal Terrestrial Radio Access Network (E-UTRAN); Overall Description; Stage 2 (выпуск 8). Сущность изобретения Проблемы, которые должны быть решены с помощью изобретения Однако была проблема, в которой невозможно эффективно выполнить вещание на множество устройств мобильной станции планирования системной информации соответствующих компонентных несущих и т.п. и управление электроэнергией восходящей линии связи для группы устройств мобильной станции TPC-PUCCH-RNTI, TPC-PUSCH-RNTI или подобного для обработки декодирования PDCCH,когда связь выполняется множеством компонентных несущих в обычно известных системах мобильной связи. Причина состоит в том, что есть мало кандидатов PDCCH в общей области поиска, и общая область поиска не сконструирована таким образом, чтобы многие каналы PDCCH были скомпонованы в общей области поиска. Когда уменьшается компонентная несущая, в которой некоторое устройство мобильной станции контролирует PDCCH относительно планирования системной информации, ответа произвольного доступа и пейджинговой информации, необходимо скомпоновать PDCCH для планирования системной информации другой компонентной несущей в некоторой компонентной несущей. В этом случае необходимо скомпоновать множество каналов PDCCH в общей области поиска, и происходит переполнение общей области поиска. Чтобы выполнить управление электроэнергией по множеству компонентных несущих относительно управления электроэнергией восходящей линии связи, необходимо, чтобы одно устройство мобильной станции контролировало множество TPC-PUCCH-RNTI или TPC-PUSCH-RNTI, которые принадлежат множеству групп. В этом случае необходимо скомпоновать множество каналов PDCCH в общей области поиска, и происходит переполнение общей области поиска. Эти проблемы относительно области поиска также оказывают влияние на обработку декодированияPDCCH в случае выполнения передачи данных посредством одной компонентной несущей. Настоящее изобретение было сделано ввиду вышеописанных обстоятельств, и задачей настоящего изобретения является эффективно выполнить обработку декодирования PDCCH, связанного с областью поиска; и обеспечить устройство мобильной станции, устройство базовой станции и способ обработки,которые могут быстро выполнить передачу данных. Средство для решения проблем Согласно первому аспекту настоящего изобретения обеспечивается устройство мобильной станции для выполнения связи с устройством базовой станции в системе мобильной связи. Устройство мобильной станции выполняет контроль физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определенной для каждого устройства мобильной станции в поиске ячейки; и выполняет мониторинг физического канала управления нисходящей линии связи также в расширенной области поиска в соответствии с командой от устройства базовой станции. Согласно второму аспекту настоящего изобретения обеспечивается устройство базовой станции для выполнения связи с устройством мобильной станции в системе мобильной связи. Устройство базовой станции дает команду мобильной станции, которая выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определяемой для каждого устройства мобильной станции в ячейке, выполнить мониторинг физического канала управления нисходящей линии связи также в расширенной области поиска. Согласно третьему аспекту настоящего изобретения обеспечивается способ для обработки устройства мобильной станции в системе мобильной связи, где устройство мобильной станции выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определяемой для каждого устройства мобильной станции в ячейке; и выполняет мониторинг физического канала управления нисходящей линии связи также в расширенной области поиска в соответствии с командой от устройства базовой станции. Согласно четвертому аспекту настоящего изобретения обеспечивается способ для обработки устройства базовой станции в системе мобильной связи, причем устройство базовой станции дает команду мобильной станции, которая выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определяемой для каждого устройства мобильной станции в ячейке, выполнить мониторинг физического канала управления нисходящей линии связи также в расширенной области поиска. Согласно пятому аспекту настоящего изобретения обеспечивается устройство мобильной станции для выполнения связи с устройством базовой станции в системе мобильной связи. Устройство мобильной станции выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определяемой для каждого устройства мобильной станции в ячейке,в одной или более компонентных несущих, установленных как набор мониторинга PDCCH; и выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска в компонентной несущей, которая не установлена как набор мониторинга PDCCH. Согласно шестому аспекту настоящего изобретения обеспечивается способ для обработки устройства мобильной станции в системе мобильной связи. Способ включает в себя этапы выполнения мониторинга физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для мобильной станции области поиска, определяемой для каждого устройства мобильной станции в ячейке, в одной или более компонентных несущих, установленных как набор мониторинга PDCCH; и выполнения мониторинга физического канала управления нисходящей линии связи в общей области поиска в компонентной несущей,которая не установлена как набор мониторинга PDCCH. Преимущества изобретения Система связи, устройство мобильной станции, устройство базовой станции и способ обработки согласно настоящему изобретению могут эффективно выполнять обработку декодирования PDCCH, связанную с областью поиска, и могут быстро выполнять передачу данных. Краткое описание чертежей Фиг. 1 является видом, показывающим конфигурацию каналов нисходящей линии связи, используемых в системе связи, согласно варианту осуществления настоящего изобретения. Фиг. 2 является видом, показывающим конфигурацию каналов восходящей линии связи, используемых в системе связи, согласно варианту осуществления настоящего изобретения. Фиг. 3 является схематической блок-схемой, показывающей конфигурацию устройства базовой станции, согласно варианту осуществления настоящего изобретения. Фиг. 4 является схематической блок-схемой, показывающей конфигурацию устройства мобильной станции, согласно варианту осуществления настоящего изобретения. Фиг. 5 является видом, показывающим пример конфигурации сети, согласно варианту осуществления настоящего изобретения. Фиг. 6 является концептуальной диаграммой области поиска согласно варианту осуществления настоящего изобретения. Фиг. 7 является видом, показывающим пример расширенной области поиска, согласно варианту осуществления настоящего изобретения. Фиг. 8 является видом, показывающим другой пример расширенной области поиска (второй общей области поиска), согласно варианту осуществления настоящего изобретения. Фиг. 9 является видом, показывающим другой пример расширенной области поиска (третьей общей области поиска), согласно варианту осуществления настоящего изобретения. Фиг. 10 является видом, показывающим другой пример расширенной области поиска (специфичной для группы области поиска), согласно варианту осуществления настоящего изобретения. Фиг. 11 является видом, показывающим другой пример расширенной области поиска (специфичной для группы области поиска и третьей общей области поиска), согласно варианту осуществления настоящего изобретения. Фиг. 12 является видом, показывающим другой пример расширенной области поиска (специфичной для группы области поиска и несущей привязки), согласно варианту осуществления настоящего изобретения. Фиг. 13 является видом, показывающим начальную обработку мониторинга расширенной области поиска, согласно варианту осуществления настоящего изобретения. Фиг. 14 является видом, показывающим конфигурацию каналов, используемых в обычных системах связи. Наилучшие режимы для выполнения изобретения В дальнейшем варианты осуществления настоящего изобретения будут описаны со ссылками на чертежи. Система мобильной связи согласно варианту осуществления настоящего изобретения включает в себя одно или более устройств базовой станции (базовые станции) и одно или более устройств мобильной станции (мобильные станции) и выполняет радиосвязь между ними. Одно устройство базовой станции конфигурирует одну или более ячеек и может обеспечивать одно или более устройств мобильной станции в одной ячейке. Фиг. 1 является видом, показывающим конфигурацию каналов нисходящей линии связи, используемых в системе связи, согласно варианту осуществления настоящего изобретения. В дополнение, фиг. 2 является видом, показывающим конфигурацию каналов нисходящей линии связи, используемых в системе связи, согласно варианту осуществления настоящего изобретения. Каналы нисходящей линии связи,показанные на фиг. 1, и каналы восходящей линии связи, показанные на фиг. 2, включают в себя логические каналы, транспортные каналы и физические каналы. Логический канал определяет тип услуги передачи данных, которые должны быть переданы/приняты на уровне управления доступом к среде (MAC). Транспортный канал определяет, какой тип свойств данных, которые должны быть переданы посредством радиоинтерфейса, имеют, и как эти данные передаются. Физический канал является физическим каналом, переносящим транспортный канал. Логические каналы нисходящей линии связи включают в себя канал управления вещанием (ВССН),пейджинговый канал управления (РССН), общий канал управления (СССН), выделенный канал управления (DCCH), выделенный канал трафика (DTCH), канал управления многоадресной передачей (МССН) и канал трафика многоадресной передачи (МТСН). Логические каналы восходящей линии связи включают в себя общий канал управления (СССН), выделенный канал управления (DCCH) и выделенный канал трафика (DTCH). Транспортные каналы нисходящей линии связи включают в себя канал вещания (ВСН), пейджинговый канал (РСН), совместно используемый канал нисходящей линии связи (DL-SCH) и канал многоадресной передачи (МСН). Транспортные каналы восходящей линии связи включают в себя совместно используемый канал восходящей линии связи (UL-SCH) и канал произвольного доступа (RACH). Физические каналы нисходящей линии связи включают в себя физический канал вещания (РВСН),физический канал управления нисходящей линии связи (PDCCH), физический совместно используемый канал нисходящей линии связи (PDSCH), физический канал многоадресной передачи (РМСН), физический канал индикатора формата управления (PCFICH) и физический канал индикатора гибридного ARQ(PHICH). Физические каналы восходящей линии связи включают в себя физический совместно используемый канал восходящей линии связи (PUSCH), физический канал произвольного доступа (PRACH) и физический канал управления восходящей линией связи (PUCCH). Эти каналы передаются и принимаются между устройством базовой станции и устройством мобильной станции, как показано на фиг. 14, описанной в данной области техники. Ниже описаны логические каналы. Канал управления вещанием (ВССН) является каналом нисхо-4 022639 дящей линии связи, используемым для передачи системной информации. Пейджинговый канал управления (РССН) является каналом нисходящей линии связи, используемым для передачи информации поискового вызова, и используется, когда сеть не знает позицию ячейки устройства мобильной станции. Общий канал управления (СССН) является каналом, используемым для передачи информации управления между устройством мобильной станции и сетью, и используется устройством мобильной станции, которое не имеет соединения управления радиоресурсами (RRC) с сетью. Выделенный канал управления (DCCH) является двунаправленным каналом "точка-точка" и является каналом, используемым для передачи индивидуальной информации управления между устройством мобильной станции и сетью. Выделенный канал управления (DCCH) используется устройством мобильной станции, имеющим соединение RRC. Выделенный канал трафика (DTCH) является двунаправленным каналом "точка-точка", является каналом, выделенным для одного устройства мобильной станции, и используется для передачи информации пользователя (данные одноадресной передачи). Канал управления многоадресной передачей (МССН) является каналом нисходящей линии связи,используемым для передачи "точка-многоточка" информации управления MBMS (мультимедийного вещания и службы мультивещания) от сети на устройство мобильной станции. Это используется для службы MBMS, предоставляющей службу "точка-многоточка". В качестве способов для передачи службы MBMS существуют передача "точка-многоточка" одной ячейки (SCPTM) и передача в одночастотной сети службы многоадресного мультимедийного вещания(MBSFN). Передача MBSFN является способом одновременной передачи, реализуемым посредством одновременной передачи идентифицируемых форм волны (сигналов) от множества ячеек. Напротив, передача SCPTM является способом для передачи службы MBMS посредством одного устройства базовой станции. Канал управления многоадресной передачей (МССН) используется в одном или множестве каналов трафика многоадресной передачи (каналов МТСН). Канал трафика многоадресной передачи (МТСН) является каналом нисходящей линии связи, используемым для передачи "точка-многоточка" данных трафика (данных передачи MBMS) от сети на устройство мобильной станции. Между тем, канал управления многоадресной передачей (МССН) и канал трафика многоадресной передачи (МТСН) используются только устройством мобильной станции, принимающим MBMS. Системная информация, управляемая посредством RRC, передается по каналу управления вещанием (ВССН), или индивидуальные устройства мобильной станции уведомляются о системной информации от устройства базовой станции посредством сигнализации RRC общего канала управления (СССН) и/или выделенного канала управления (DCCH). Ниже описаны транспортные каналы. Канал вещания (ВСН) вещается на всю ячейку посредством фиксированного и предварительно определенного формата передачи. Совместно используемый канал нисходящей линии связи (DL-SCH) поддерживает HARQ (гибридный автоматический запрос на повторную передачу данных), динамическое адаптивное управление радиолинией, DRX (прерывистый прием) и передачу MBMS, и он должен вещаться на всю ячейку. Кроме того, совместно используемый канал нисходящей линии связи (DL-SCH) позволяет использовать формирование диаграммы направленности и поддерживает динамическое распределение ресурсов и полустатическое распределение ресурсов. Пейджинговый канал (РСН) поддерживает DRX, и он должен вещаться на всю ячейку. В дополнение, пейджинговый канал (РСН) отображается в физические ресурсы, динамически используемые для канала трафика и других каналов управления, то есть физического совместно используемого канала нисходящей линии связи (PDSCH). Канал многоадресной передачи (МСН) должен вещаться на всю ячейку. В дополнение, канал многоадресной передачи (МСН) поддерживает полустатическое распределение ресурсов: комбинированиеMBSFN (одночастотная сеть MBMS) передачи MBMS от множества ячеек; временной кадр, использующий расширенный циклический префикс (СР); и т.п. Совместно используемый канал восходящей линии связи (UL-SCH) поддерживает HARQ и динамическое адаптивное управление радиолинией. В дополнение, совместно используемый канал восходящей линии связи (UL-SCH) позволяет использовать формирование диаграммы направленности. Поддерживаются динамическое распределение ресурсов и полустатическое распределение ресурсов. Канал произвольного доступа (RACH) используется для передачи ограниченной информации управления и имеет риск коллизий. Ниже описаны физические каналы. Канал вещания (ВСН) отображается в физический канал вещания (РВСН) в интервалах 40 мс. 40-мс тактирование обнаруживается вслепую ("слепое обнаружение"). Таким образом, для представления тактирования не может быть выполнена явная сигнализация. В дополнение, подкадр, включающий в себя физический канал вещания (РВСН), может быть декодирован только посредством подкадра (самодекодирован). Физический канал управления нисходящей линии связи (PDCCH) является каналом, используемым для уведомления устройства мобильной станции о распределении ресурсов совместно используемого канала нисходящей линии связи (PDSCH), информации гибридного автоматического запроса на повторную передачу данных (HARQ) для данных нисходящей линии связи и разрешении передачи восходящей линии связи (предоставлении восходящей линии связи), которое является распределением ресурсов физического совместно используемого канала восходящей линии связи (PUSCH). Физический совместно используемый канал нисходящей линии связи (PDSCH) является каналом,используемым для передачи данных нисходящей линии связи или пейджинговой информации. Физический канал многоадресной передачи (РМСН) является каналом, используемым для передачи канала многоадресной передачи (МСН), и опорный сигнал нисходящей линии связи, опорный сигнал восходящей линии связи и физический сигнал синхронизации нисходящей линии связи компонуются отдельно. Физический совместно используемый канал восходящей линии связи (PUSCH) является каналом,используемым, чтобы, главным образом, передавать данные восходящей линии связи (UL-SCH). Когда устройство 100 базовой станции выполняет планирование в отношении устройства 200 мобильной станции, отчет об обратной связи канала (индикатор качества канала нисходящей линии связи (CQI), индикатор матрицы предварительного кодирования (PMI) и индикатор ранга (RI и подтверждение HARQ(ACK)/отрицательное подтверждение (NACK) в ответ на передачу нисходящей линии связи также передаются посредством использования физического совместно используемого канала восходящей линии связи (PUSCH). Физический канал произвольного доступа (PRACH) является каналом, используемым для передачи преамбулы произвольного доступа, и имеет защитный временной интервал. Физический канал управления восходящей линией связи (PUCCH) является каналом, используемым для передачи отчета об обратной связи канала (CQI, PMI и RI), запроса планирования (SR), подтверждения HARQ/отрицательного подтверждения в ответ на передачу нисходящей линии связи и т.п. Физический канал индикатора формата управления (PCFICH) является каналом, используемым для уведомления устройства мобильной станции о количестве символов OFDM, используемых для физического канала управления нисходящей линии связи (PDCCH) и передаваемых в каждом подкадре. Физический канал индикатора гибридного ARQ (PHICH) является каналом, используемым для передачи ACK/NACK HARQ в ответ на передачу восходящей линии связи. Опорный сигнал нисходящей линии связи (DL-RS) является пилот-сигналом, переданным с предварительно определенной электрической мощностью для каждой ячейки. В дополнение, опорные сигналы нисходящей линии связи являются сигналами, периодически повторяемыми в заранее определенном временном интервале (например, одном кадре); и устройство мобильной станции принимает опорные сигналы нисходящей линии связи в заранее определенном временном интервале и измеряет качество приема, и, таким образом, оно используется для определения качества приема для каждой ячейки. В дополнение, опорный сигнал нисходящей линии связи используется в качестве опорного сигнала для демодуляции данных нисходящей линии связи, одновременно переданных с помощью опорного сигнала нисходящей линии связи. Если последовательность, используемая для опорного сигнала нисходящей линии связи, является уникально идентифицируемой для каждой ячейки, может быть использована любая последовательность. Ниже описано отображение каналов посредством системы связи согласно первому варианту осуществления настоящего изобретения. Как показано на фиг. 1, в нисходящей линии связи отображение транспортных каналов и физических каналов выполняется следующим образом. Канал вещания (ВСН) отображается в физический канал вещания (РВСН). Канал многоадресной передачи (МСН) отображается в физический канал многоадресной передачи(РМСН). Пейджинговый канал (РСН) и совместно используемый канал нисходящей линии связи (DLSCH) отображаются в физический совместно используемый канал нисходящей линии связи (PDSCH). Физический канал управления нисходящей линии связи (PDCCH), физический канал индикатора гибридного ARQ (PHICH) и физический канал индикатора формата управления (PCHICH) используются независимо в физических каналах. Напротив, в восходящей линии связи отображение транспортных каналов и физических каналов выполняется следующим образом. Совместно используемый канал восходящей линии связи (UL-SCH) отображается в физический совместно используемый канал восходящей линии связи (PUSCH). Канал произвольного доступа (RACH) отображается в физический канал произвольного доступа(PRACH). Физический канал управления восходящей линией связи (PUCCH) используется независимо в физических каналах. В дополнение, в нисходящей линии связи отображение логических каналов и транспортных каналов выполняется следующим образом. Пейджинговый канал управления (РССН) отображается в пейджинговый канал (РСН). Канал управления вещанием (ВССН) отображается в канал вещания (ВСН) и совместно используемый канал нисходящей линии связи (DL-SCH). Общий канал управления (СССН), выделенный канал управления (DCCH) и выделенный канал трафика (DTCH) отображаются в совместно используемый канал нисходящей линии связи (DL-SCH). Канал управления многоадресной передачей (МССН) отображается в совместно используемый канал нисходящей линии связи (DL-SCH) и канал многоадресной передачи (МСН). Канал трафика многоадресной передачи (МТСН) отображается в совместно используемый канал нисходящей линии связи(DL-SCH) и канал многоадресной передачи (МСН). Между тем, отображение от канала управления многоадресной передачей (МССН) и канала трафика многоадресной передачи (МТСН) в канал многоадресной передачи (МСН) выполняется во время передачи MBSFN, в то время как это отображение выполняется в совместно используемом канале нисходящей линии связи (DL-SCH) во время передачи SCPTM. Напротив, в восходящей линии связи отображение логических каналов и транспортных каналов выполняется следующим образом. Общий канал управления (СССН), выделенный канал управления(DCCH) и выделенный канал трафика (DTCH) отображаются в совместно используемый канал восходящей линии связи (UL-SCH). Логические каналы не отображаются в канал произвольного доступа(RACH). Фиг. 3 является схематической блок-схемой, показывающей конфигурацию устройства 100 базовой станции, согласно первому варианту осуществления настоящего изобретения. Устройство 100 базовой станции включает в себя блок 101 управления данными, блок 102 модуляции OFDM, радиоблок 103,блок 104 планирования, блок 105 оценки канала, блок 106 демодуляции DFT-S-OFDM (DFT-расширенный-OFDM), блок 107 извлечения данных, более высокий уровень 108 и антенный блок A1. Радиоблок 103, блок 104 планирования, блок 105 оценки канала, блок 106 демодуляции DFT-SOFDM, блок 107 извлечения данных, более высокий уровень 108 и антенный блок A1 составляют блок приема. В дополнение, блок 101 управления данными, блок 102 модуляции OFDM, радиоблок 103, блок 104 планирования, более высокий уровень 108 и антенный блок A1 составляют блок передачи. Часть соответствующих блоков передачи и блоков приема сконфигурированы таким образом, чтобы отдельно выполнять обработку для каждой компонентной несущей, и часть соответствующих блоков передачи и блоков приема сконфигурированы таким образом, чтобы выполнять общую обработку среди компонентных несущих. Антенный блок A1, радиоблок 103, блок 105 оценки канала, блок 106 демодуляции DFT-S-OFDM и блок 107 извлечения данных выполняют обработку физического уровня восходящей линии связи. Антенный блок A1, блок 101 управления данными, блок 102 модуляции OFDM и радиоблок 103 выполняют обработку физического уровня нисходящей линии связи. Блок 101 управления данными получает транспортный канал от блока 104 планирования. Блок 101 управления данными отображает транспортный канал и сигнал и канал, генерируемые в физическом уровне на основании информации планирования, введенной от блока 104 планирования, в физический канал на основании информации планирования, введенной от блока 104 планирования. Отображенные данные, как описано выше, выводятся в блок 102 модуляции OFDM. Блок 102 модуляции OFDM выполняет обработку сигнала OFDM, такую как кодирование, модуляция данных, последовательное/параллельное преобразование введенного сигнала, обработка IFFT (обратное быстрое преобразование Фурье), вставка СР, фильтрация и т.п., для ввода данных от блока 101 управления данными на основании информации планирования (включая информацию распределения блока физических ресурсов (PRB) нисходящей линии связи (например, информацию расположения блока физических ресурсов, такую как частота и время), схему модуляции и схему кодирования (например,модуляцию 16QAM и скорость кодирования 2/3), соответствующие каждому блоку физических ресурсов нисходящей линии связи (PRB), и т.п.), введенной от блока 104 планирования, генерирует сигнал OFDM и выводит сигнал OFDM в радиоблок 103. Радиоблок 103 генерирует радиосигнал посредством преобразования с повышением частоты данных модуляции, введенных от блока 102 модуляции OFDM, в радиочастоту, и передает радиосигнал на устройство 200 мобильной станции с помощью антенного блока A1. В дополнение, радиоблок 103 принимает радиосигнал восходящей линии связи от устройства 200 мобильной станции с помощью антенного блока A1, преобразовывает с понижением частоты радиосигнал восходящей линии связи в видеосигнал и выводит данные приема в блок 105 оценки канала и блок 106 демодуляции DFT-S-OFDM. Блок 104 планирования выполняет обработку уровня управления доступом к среде (MAC). Блок 104 планирования выполняет отображение логического канала и транспортного канала, планирование нисходящей линии связи и восходящей линии связи (обработку HARQ, выбор транспортного формата и т.п.) и т.п. Так как блок 104 планирования полностью управляет блоками обработки соответствующих физических уровней, имеют место интерфейсы между блоком 104 планирования и антенным блоком A1, радиоблоком 103, блоком 105 оценки канала, блоком 106 демодуляции DFT-S-OFDM, блоком 101 управления данными, блоком 102 модуляции OFDM и блоком 107 извлечения данных. Однако эти интерфейсы не показаны. В планировании нисходящей линии связи блок 104 планирования генерирует информацию планирования, используемую в обработке выбора транспортного формата нисходящей линии связи (формата передачи) (распределении блока физических ресурсов (PRB), схеме модуляции, схеме кодирования и т.п.) для модуляции данных; управлении повторной передачей в HARQ и планировании нисходящей ли-7 022639 нии связи на основании информации обратной связи (отчете обратной связи канала нисходящей линии связи (качестве канала (CQI), количестве потоков (RI), информации предварительного кодирования(PMI) и т.п., информации обратной связи ACK/NACK для данных нисходящей линии связи и т.п., принятой от устройства мобильной станции 200; информации доступного блока физических ресурсов (PRB) нисходящей линии связи каждого устройства мобильной станции; ситуации буфера; информации планирования, введенной от более высокого уровня 108; и т.п. Информация планирования, используемая в планировании нисходящей линии связи, выводится в блок 101 управления данными и блок 107 извлечения данных. В дополнение, в планировании восходящей линии связи блок 104 планирования генерирует информацию планирования, используемую в обработке выбора транспортного формата восходящей линии связи (формата передачи) (распределении блока физических ресурсов (PRB), схеме модуляции, схеме кодирования и т.п.) для модуляции данных и планировании восходящей линии связи на основании результата оценки состояния канала восходящей линии связи (состояния радиоканала), выведенного блоком 105 оценки канала; запроса распределения ресурсов от устройства 200 мобильной станции; доступной информации блока физических ресурсов (PRB) нисходящей линии связи каждого устройства 200 мобильной станции; информации планирования, введенной от более высокого уровня 108; и т.п. Информация планирования, используемая в планировании восходящей линии связи, выводится в блок 101 управления данными и блок 107 извлечения данных. В дополнение, блок 104 планирования уведомляет блок 101 управления данными об информации планирования нисходящей линии связи и восходящей линии связи, включающей в себя информацию для кодирования физического канала управления нисходящей линии связи (PDCCH). В это время для скремблирования, посредством подходящей RNTI (временной идентификационной информации радиосети),контроля при помощи циклического избыточного кода (CRC) информации управления нисходящей линии связи (DCI), переносимой физическим каналом управления нисходящей линии связи (PDCCH) в блоке 101 управления данными, блок 104 планирования уведомляет блок 101 управления данными об информации планирования нисходящей линии связи и восходящей линии связи, включающей в себя информацию подходящей RNTI. В дополнение, блок 104 планирования отображает логический канал нисходящей линии связи, введенный от более высокого уровня 108, в транспортный канал и выводит результат в блок 101 управления данными. В дополнение, после того, как блок 104 планирования, в случае необходимости, обработает данные управления и транспортный канал, полученный по восходящей линии связи, введенный от блока 107 извлечения данных, блок 104 планирования отображает результат в логический канал восходящей линии связи и выводит результат в более высокий уровень 108. Блок 105 оценки канала оценивает состояние канала восходящей линии связи из опорного сигнала демодуляции восходящей линии связи (DRS) для демодуляции данных восходящей линии связи и выводит результат оценки в блок 106 демодуляции DFT-S-OFDM. В дополнение, чтобы выполнить планирование восходящей линии связи, состояние канала восходящей линии связи оценивается из зондирующего опорного сигнала (SRS) восходящей линии связи, и результат оценки выводится в блок 104 планирования. Между тем, хотя схема связи восходящей линии связи, как предполагается, является схемой с единственной несущей, такой как DFT-S-OFDM или подобное, может быть использована схема с множеством несущих, такая как схема OFDM. На основании ввода результата оценки состояния канала восходящей линии связи от блока 105 оценки канала, блок 106 демодуляции DFT-S-OFDM выполняет обработку демодуляции посредством выполнения обработки сигнала DFT-S-OFDM, такой как преобразование DFT (дискретное преобразование Фурье), отображение поднесущей, преобразование IFFT, фильтрация и т.п., в отношении данных модуляции, введенных от радиоблока 103, и выводит результат в блок 107 извлечения данных. На основании информации планирования от блока 104 планирования блок 107 извлечения данных проверяет точность данных, введенных от блока 106 демодуляции DFT-S-OFDM, и в дополнение выводит результат проверки (сигнал подтверждения ACK/сигнал отрицательного подтверждения NACK) в блок 104 планирования. Кроме того, на основании информации планирования от блока 104 планирования блок 107 извлечения данных отделяет транспортный канал и данные управления физического уровня от данных, введенных от блока 106 демодуляции DFT-S-OFDM, и выводит результат в блок 104 планирования. Отделенные данные управления включают в себя информацию обратной связи (отчет обратной связи канала нисходящей линии связи (CQI, PMI и RI) и информацию обратной связи ACK/NACK для данных нисходящей линии связи), о которой уведомляется блок 104 планирования от устройства мобильной станции 200 и т.п. Более высокий уровень 108 выполняет обработку уровня протокола конвергенции пакетных данных(PDCP), уровня управления радиолинией (RLC) и уровня управления радиоресурсами (RRC). Так как более высокий уровень 108 полностью управляет блоками обработки более низких уровней, имеют место интерфейсы между более высоким уровнем 108 и блоком 104 планирования, антенным блоком A1, ра-8 022639 диоблоком 103, блоком 105 оценки канала, блоком 106 демодуляции DFT-S-OFDM, блоком 101 управления данными, блоком 102 модуляции OFDM и блоком 107 извлечения данных. Однако эти интерфейсы не показаны. Более высокий уровень 108 имеет блок 109 управления радиоресурсами. В дополнение, блок 109 управления радиоресурсами выполняет управление различными типами информации установки, управление системной информацией, управление установкой измерения и результатом установки, пейджинговое управление, управление состоянием связи каждого устройства мобильной станции, управление мобильностью передачи обслуживания и т.п., управление ситуацией буфера для каждого устройства мобильной станции, управление установкой соединения однонаправленного канала одноадресной передачи и многоадресной передачи, управление идентификатором мобильной станции (UEID) и т.п. Более высокий уровень 108 выполняет передачу/прием информации на другое устройство базовой станции и на верхний узел. Фиг. 4 является схематической блок-схемой, показывающей конфигурацию устройства 200 мобильной станции, согласно первому варианту осуществления настоящего изобретения. Устройство 200 мобильной станции включает в себя блок 201 управления данными, блок 202 модуляции DFT-S-OFDM,радиоблок 203, блок 204 планирования, блок 205 оценки канала, блок 206 демодуляции OFDM, блок 207 извлечения данных, более высокий уровень 208 и антенный блок А 2. Блок 201 управления данными, блок 202 модуляции DFT-S-OFDM, радиоблок 203, блок 204 планирования, более высокий уровень 208 и антенный блок А 2 составляют блок передачи. Радиоблок 203,блок 204 планирования, блок 205 оценки канала, блок 206 демодуляции OFDM, блок 207 извлечения данных, более высокий уровень 208 и антенный блок А 2 составляют блок приема. В дополнение, блок 204 планирования составляет блок выбора. Антенный блок А 2, блок 201 управления данными, блок 202 модуляции DFT-S-OFDM и радиоблок 203 выполняют обработку физического уровня восходящей линии связи. Антенный блок А 2, радиоблок 203, блок 205 оценки канала, блок 206 демодуляции OFDM и блок 207 извлечения данных выполняют обработку физического уровня нисходящей линии связи. Часть соответствующих блоков передачи и блоков приема сконфигурирована таким образом, чтобы отдельно выполнять обработку для каждой компонентной несущей, и часть соответствующих блоков передачи и блоков приема сконфигурирована таким образом, чтобы выполнять общую обработку среди компонентных несущих. Блок 201 управления данными получает транспортный канал от блока 204 планирования. Блок 201 управления данными отображает транспортный канал и сигнал и канал, сгенерированные на физическом уровне, на основании информации планирования, введенной от блока 204 планирования, в физический канал на основании информации планирования, введенной от блока 204 планирования. Отображенные таким образом данные выводятся в блок 202 модуляции DFT-S-OFDM. Блок 202 модуляции DFT-S-OFDM выполняет в отношении данных, введенных от блока 201 управления данными, обработку сигнала DFT-S-OFDM, такую как модуляция данных, обработка DFT, отображение поднесущей, обработка обратного быстрого преобразования Фурье (IFFT), вставка циклического префикса (СР), фильтрация и т.п., генерирует сигнал DFT-S-OFDM и выводит сигнал DFT-SOFDM в радиоблок 203. Между тем, хотя схема связи восходящей линии связи, как предполагается, является схемой с единственной несущей, такой как DFT-S-OFDM или подобное, вместо этого может быть использована схема с множеством несущих, такая как схема OFDM. Радиоблок 203 генерирует радиосигнал посредством преобразования с повышением частоты данных модуляции, введенных от блока модуляции 202 DFT-S-OFDM, в радиочастоту, и передает радиосигнал на устройство 100 базовой станции с помощью антенного блока А 2. В дополнение, радиоблок 203 принимает радиосигнал, модулированный посредством данных нисходящей линии связи, от устройства 100 базовой станции с помощью антенного блока А 2, преобразовывает с понижением частоты радиосигнал в видеосигнал и выводит данные приема в блок 205 оценки канала и блок 206 демодуляции OFDM. Блок 204 планирования выполняет обработку уровня управления доступом к среде (MAC). Блок 204 планирования выполняет отображение логического канала и транспортного канала, планирование нисходящей линии связи и восходящей линии связи (обработку HARQ, выбор транспортного формата и т.п.) и т.п. Так как блок 204 планирования полностью управляет блоками обработки физических уровней, имеют место интерфейсы между блоком 204 планирования и антенным блоком А 2, блоком 201 управления данными, блоком 202 модуляции DFT-S-OFDM, блоком 205 оценки канала, блоком 206 демодуляцииOFDM, блоком 207 извлечения данных и радиоблоком 203. Однако эти интерфейсы не показаны. В планировании нисходящей линии связи блок 204 планирования генерирует информацию планирования, используемую в управлении приемом транспортного канала, физического сигнала и физического канала; управлении повторной передачей HARQ и планировании нисходящей линии связи на основании информации планирования (транспортного формата и информации повторной передачи HARQ) и т.п. от устройства 100 базовой станции и более высокого уровня 208. Информация планирования, используемая при планировании нисходящей линии связи, выводится в блок 201 управления данными и блок 207 извлечения данных. В планировании восходящей линии связи блок 204 планирования генерирует информацию планирования, используемую в планировании обработки для отображения логического канала восходящей линии связи, введенной от более высокого уровня 208, в транспортный канал и планировании восходящей линии связи на основании ситуации буфера восходящей линии связи, введенной от более высокого уровня 208; информации планирования восходящей линии связи от устройства 100 базовой станции, введенной от блока 207 извлечения данных (транспортного формата, информации повторной передачиHARQ и т.п.); информации планирования, введенной от более высокого уровня 208; и т.п. Между тем,относительно транспортного формата восходящей линии связи используется информация, о которой уведомляется блок 204 планирования от устройства базовой станции 100. Эта информация планирования выводится в блок 201 управления данными и блок 207 извлечения данных. Кроме того, блок 204 планирования отображает логический канал восходящей линии связи, введенной от более высокого уровня 208, в транспортный канал и выводит результат в блок 201 управления данными. В дополнение, блок 204 планирования также выводит отчет обратной связи канала нисходящей линии связи (CQI, PMI и RI), введенный от блока 205 оценки канала, и также результат проверки CRC,введенный от блока 207 извлечения данных, в блок 201 управления данными. В дополнение, после того, как блок 204 планирования, в случае необходимости, обработал данные управления и транспортный канал, полученный по нисходящей линии связи, введенной от блока 207 извлечения данных, блок 104 планирования отображает результат в логический канал нисходящей линии связи и выводит результат в более высокий уровень 208. В дополнение, блок 204 планирования уведомляет блок 207 управления данными об информации планирования нисходящей линии связи и восходящей линии связи, включающей в себя информацию для обработки декодирования физического канала управления нисходящей линии связи (PDCCH). В это время в блоке 207 управления данными, чтобы обнаружить, какая RNTI (временная идентификационная информация радиосети) скремблирует проверку при помощи циклического избыточного кода (CRC) информации управления нисходящей линии связи (DCI), переносимой физическим каналом управления нисходящей линии связи (PDCCH), блок 204 планирования уведомляет блок 207 управления данными об информации планирования нисходящей линии связи и восходящей линии связи, включающей в себя информацию RNTI, которая должна быть обнаружена. Блок 205 оценки канала оценивает состояние канала нисходящей линии связи из опорного сигнала нисходящей линии связи (RS) для демодуляции данных нисходящей линии связи и выводит результат оценки в блок 206 демодуляции OFDM. Кроме того, блок 205 оценки канала оценивает состояние канала нисходящей линии связи из опорного сигнала нисходящей линии связи (RS) для уведомления устройства 100 базовой станции о результате оценки состояния канала нисходящей линии связи (состоянии радиоканала), преобразовывает этот результат оценки в отчет об обратной связи канала нисходящей линии связи (информацию качества канала и т.п.) и выводит отчет об обратной связи канала нисходящей линии связи в блок 204 планирования. В дополнение, чтобы уведомить устройство 100 базовой станции о результате измерения нисходящей линии связи, результат измерения опорного сигнала нисходящей линии связи (RS) выводится в блок 209 управления радиоресурсами. Блок 206 демодуляции OFDM выполняет обработку демодуляции OFDM в отношении данных модуляции, введенных от радиоблока 203, на основании результата оценки состояния канала нисходящей линии связи, введенного от блока 205 оценки канала, и выводит результат в блок 207 извлечения данных. Блок 207 извлечения данных выполняет проверку при помощи циклического избыточного кода(CRC) в отношении данных, введенных от блока 206 демодуляции OFDM, проверяет точность и, кроме того, выводит результат проверки (информацию обратной связи ACK/NACK) в блок 204 планирования. В дополнение, на основании информации планирования от блока 204 планирования блок 207 извлечения данных отделяет транспортный канал и данные управления физического уровня от данных, введенных от блока 206 демодуляции OFDM, и выводит результат в блок 204 планирования. Отделенные данные управления включают в себя информацию планирования, такую как информация распределения ресурсов нисходящей линии связи или восходящей линии связи или управления HARQ восходящей линии связи. В это время декодируется область поиска (также называемая зоной поиска) физического канала управления нисходящей линии связи (PDCCH), и распределение ресурсов нисходящей линии связи или восходящей линии связи и т.п. извлекаются для своей собственной станции. Более высокий уровень 208 выполняет обработку уровня протокола конвергенции пакетных данных(PDCP), уровня управления радиолинией (RLC) и уровня управления радиоресурсами (RRC). Более высокий уровень 208 имеет блок 209 управления радиоресурсами. Так как более высокий уровень 208 полностью управляет блоками обработки более низких уровней, имеют место интерфейсы между более высоким уровнем 208 и блоком 204 планирования, антенным блоком А 2, блоком 201 управления данными,блоком 202 модуляции DFT-S-OFDM, блоком 205 оценки канала, блоком 206 демодуляции OFDM, блоком 207 извлечения данных и радиоблоком 203. Однако эти интерфейсы не показаны. Блок 209 управления радиоресурсами выполняет управление различными типами информации ус- 10022639 тановки, управление системной информацией, управление установкой измерения и результата измерения, пейджинговое управление, управление состоянием связи своей собственной станции, управление мобильностью передачи обслуживания и т.п., управление ситуацией буфера, управление установкой соединения однонаправленных каналов одноадресной передачи и многоадресной передачи и управление идентификатором мобильной станции (UEID). Фиг. 5 является видом, показывающим пример конфигурации сети согласно настоящему изобретению. Если устройство 100 базовой станции является одновременно передающим данные посредством множества уровней частоты (компонентная несущая нисходящей линии связи DL CC1 - компонентная несущая нисходящей линии связи DL CC2, и компонентная несущая восходящей линии связи UL CC1 компонентная несущая восходящей линии связи UL СС 2) посредством агрегации несущих, устройство 100 базовой станции включает в себя блок 12 передачи и блок 13 передачи (DL CC1-DL CC2) для каждого из множества уровней частоты нисходящей линии связи. Устройство 100 базовой станции включает в себя блок 10 приема и блок 11 приема (UL CC1-UL CC2) для каждого из множества уровней частоты восходящей линии связи. Однако даже если DL CC1 или UL CC1 обеспечивается от другой базовой станции, нет никаких проблем в понимании настоящего варианта осуществления. Кроме того, блок 12 передачи и блок 13 передачи могут быть сконфигурированы посредством одного блока передачи. В дополнение, блок 10 приема и блок 11 приема могут быть сконфигурированы посредством одного блока передачи. Устройство 200 мобильной станции включает в себя блок 21 приема и блок 22 приема для каждого из множества уровней частоты нисходящей линии связи. Устройство 200 мобильной станции включает в себя блок 20 передачи для каждого из множества уровней частоты восходящей линии связи. Блок 21 приема и блок 22 приема могут быть сконфигурированы посредством одного блока приема. В дополнение, в этом примере, хотя устройство 200 мобильной станции включает в себя один блок 20 передачи,если выполняется агрегация несущих восходящей линии связи, имеется случай, когда устройство 200 мобильной станции включает в себя множество блоков передачи. Таким образом, количество несущих,которые обеспечивает устройство 100 базовой станции, может отличаться от количества несущих, которое использует устройство 200 мобильной станции. Так как установка компонентных несущих (агрегация несущих) выполняются в устройстве 200 мобильной станции посредством выделенного сигнала(сигнализации RRC или подобного), может быть выполнена установка компонентных несущих, уникальных для устройства мобильной станции. На фиг. 5 устройство 100 базовой станции включает в себя DLCC1, DL CC2, UL CC1 и UL CC2, тогда как устройство 200 мобильной станции устанавливается таким образом, чтобы использовать DL CC1, DL CC2 и UL CC2. Устройство 200 мобильной станции, в частности, не зная, какое устройство базовой станции передает компонентную несущую нисходящей линии связи или какое устройство базовой станции принимает компонентную несущую восходящей линии связи, распознает ее как ячейку. Устройство 200 мобильной станции получает вещание системной информации в ячейках и информацию системы, такую как частотный диапазон и полоса пропускания соответствующей компонентной несущей нисходящей линии связи или восходящей линии связи, от выделенного сигнала (сигнализации RRC или подобного), о котором уведомляется каждое индивидуальное устройство мобильной станции. Информация управления нисходящей линии связи, переносимая физическим каналом управления нисходящей линии связи (PDCCH), называется DCI (информацией управления нисходящей линии связи). Множество форматов разработано для DCI. Формат для DCI называется форматом DCI. Имеет место множество форматов DCI и форматы DCI классифицируются по использованию, количеству битов или подобному. Есть форматы DCI, имеющие одно и то же количество битов или разное количество битов. Устройство мобильной станции выполняет прием физического совместно используемого канала нисходящей линии связи (PDSCH) в соответствии с принятым форматом DCI. Устройство мобильной станции может определить использование PDCCH и/или PDSCH (транспортного канала или логического канала),формат DCI или схему передачи PDSCH в зависимости от того, посредством какого идентификатора(RNTI) скремблируется проверка при помощи циклического избыточного кода (CRC) DCI. RNTI (временная идентификационная информация радиосети) неявно кодируется посредством CRC DCI, включенной в физический канал управления нисходящей линии связи (PDCCH). В частности, посредством вычисления логической суммы битов проверки четности CRC 16 битов и RNTI CRC скремблируется посредством RNTI. Физический канал управления нисходящей линии связи (PDCCH) конфигурируется посредством одного элемента канала управления или набора из множества элементов канала управления (элементов ССЕ), имеет место множество соответствующих наборов элементов ССЕ, также имеет место множество количеств элементов ССЕ, включенных в физический канал управления нисходящей линии связи(PDCCH), и скорость кодирования является переменной. Количество битов физического канала управления нисходящей линии связи (PDCCH) определяется количеством элементов ССЕ, включенных в физический канал управления нисходящей линии связи (PDCCH), и скорость кодирования определяется количеством битов DCI, переносимой физическим каналом управления нисходящей линии связи (PDCCH). Один элемент канала управления (ССЕ) сконфигурирован агрегацией множества групп элементов ресур- 11022639 сов. Устройство мобильной станции декодирует все кандидаты, в которых скомпонованы физические каналы управления нисходящей линии связи (каналы PDCCH); и устройство мобильной станции определяет и декодирует физический канал управления нисходящей линии связи (PDCCH), который должен быть получен, в случае включения RNTI, которая должна быть обнаружена, и успеха при проверке CRC. Эта обработка называется "слепым декодированием". Чтобы уменьшить количество раз этого слепого декодирования, область поиска (группы элементов ресурсов, которые должны быть декодированы) физического сигнала управления нисходящей линии связи (PDCCH) ограничивается выводом хэш-функции на основании временной идентификационной информации радиосети ячейки (С-RNTI), которая является идентификационной информацией мобильной станции. Это область, определенная для каждого устройства мобильной станции, называется специфичной для UE областью поиска. Напротив, общая область поиска является областью поиска, в которой все устройства мобильной станции в ячейке обычно ищут физический канал управления нисходящей линии связи (PDCCH), отдельно от специфичной для UE области поиска. Таким образом, общая область поиска является областью поиска, совместно определяемой для устройств мобильной станции в ячейке. Фиг. 6 является концептуальной диаграммой области поиска. Символы OFDM, в которых может быть скомпонован физический канал управления нисходящей линии связи (PDCCH), являются однимтремя символами из заголовка подкадра, и количество символов OFDM, в которых может быть скомпонован физический канал управления нисходящей линии связи (PDCCH), является переменным. Физический канал управления нисходящей линии связи (PDCCH) скомпонован в элементах ресурсов, исключая опорный сигнал, физический канал индикатора гибридного ARQ (PHICH), физический канал индикатора формата управления (PCFICH) в пределах этих одного-трех символов из заголовка подкадра. Набор элементов ССЕ в пределах этих одного-трех символов из заголовка подкадра является специфичной для UE областью поиска или общей областью поиска. Количество кандидатов слепого декодирования определяется размером области поиска и количеством размеров формата DCI (количеством битов форматов DCI или размерами полезных данных), которые должны быть обнаружены. В общей области поиска имеются шесть кандидатов в качестве области поиска и два кандидата в качестве размеров формата, и количество кандидатов слепого декодирования равно двенадцати. В специфичной для UE области поиска имеются шестнадцать кандидатов в качестве области поиска и два в качестве размеров формата, и количество кандидатов слепого декодирования равно тридцати двум. Соответственно количество кандидатов слепого декодирования в определенном подкадре определенного устройства мобильной станции равно сорок четыре. Между тем, когда используется другая RNTI в случае одного и того же формата DCI, количество раз слепого декодирования не увеличивается. В дополнение, когда используется одно и то же количество битов также в случае различных форматов DCI, количество раз слепого декодирования не увеличивается. Форматы DCI, контролируемые в общей области поиска, являются DCI-форматом 1 А, DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 и DCI-форматом 3 А. DCI-формат 1 А, DCI-формат 0, DCI-формат 3 и DCI-формат 3 А имеют одно и то же количество битов. DCI-форматы, контролируемые в специфичной для UE области поиска, являютсяDCI-форматом 1 А, DCI-форматом 0 и DCI-форматом (1, 1B, 1D, 2 и 2 А); и DCI-формат 1 А и DCI-формат 0 имеют одно и то же количество битов. Устройство мобильной станции установлено устройством базовой станции таким образом, чтобы контролировать любой из DCI-формат 1, DCI-формат 1 В, DCI-формат 1D, DCI-формат 2 и DCI-формат 2 А. DCI-форматы (0 и 1 А) отличаются от DCI-форматов (1, 1B, 1D, 2 и 2 А) количеством битов. Устройство мобильной станции идентифицирует, является ли DCI-формат DCIформатом 0 или DCI форматом 1, из флажков, включенных в DCI-формат 0 и DCI-формат 1. Определяется множество идентификационных информаций RNTI. P-RNTI (пейджинговая-RNTI) используется для планирования информации обновления пейджинговой информации и системной информации. SI-RNTI (системная информация-RNTI) используется для планирования системной информации. RA-RNTI (произвольный доступ-RNTI) используется для планирования ответа произвольного доступа. Временная C-RNTI используется для планирования нисходящей линии связи и планирования восходящей линии связи во время ответа произвольного доступа. C-RNTI используется для динамического планирования одноадресной передачи нисходящей линии связи и восходящей линии связи. SPS C-RNTI(полупостоянное планирование C-RNTI) используется для полустатического планирования одноадресной передачи нисходящей линии связи и восходящей линии связи. TPC-PUCCH-RNTI (управление мощностью передачи - физический канал восходящей линией связи-RNTI) или TPC-PUSCH-RNTI (управление мощностью передачи - физический совместно используемый канал восходящей линии связи-RNTI) используется для управления электрической мощностью восходящей линии связи физического уровня. Ниже представлено конкретное описание обработки декодирования связанного с нисходящей линии связи PDCCH. Устройство мобильной станции, установленное таким образом, чтобы декодироватьDCI-формат 1 А или DCI-формат 1 С в общей области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный посредством CRNTI или SPS C-RNTI, декодирует DCI-формат 1 А в общей области поиска или DCI-формат 1 А или установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный временной C-RNTI, декодирует DCI-формат 1 А в общей области поиска или DCI-формат 1 А или DCI-формат 1 в специфичной для UE области поиска. Ниже представлено конкретное описание обработки декодирования связанного с восходящей линией связи PDCCH. Устройство мобильной станции, установленное таким образом, чтобы декодироватьPDCCH, имеющий CRC, скремблированный посредством C-RNTI или SPS C-RNTI, декодирует DCIформат 0 в общей области поиска или DCI-формат 0 в специфичной для UE области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный посредством C-RNTI, и установленное таким образом, чтобы принять RACH, упорядоченный посредством PDCCH, для прибытия данных нисходящей линии связи, декодирует DCI-формат 1 А в общей области поиска или DCI-формат 1 А в специфичной для UE области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный посредством временной C-RNTI, декодирует DCI-формат 0 в общей области поиска. Устройство мобильной станции, установленное таким образом, чтобы декодировать PDCCH, имеющий CRC, скремблированный посредством TPC-PUCCH-RNTI или TPC-PUSCH-RNTI, декодирует DCI-форматы (3 А и 3) в общей области поиска. DCI-формат 3 А и DCI-формат 3 могут скомпоновать команды ТРС множества устройств мобильной станции в поле DCI. Поэтому DCI-формат 3 А и DCI-формат 3 скомпонованы в общей области поиска таким образом, чтобы множество устройств мобильной станции могло выполнить контроль. Далее описан способ для расширения области поиска для конкретного устройства мобильной станции. Возможно смешать и обеспечить терминалы согласно различным выпускам, такие как терминалыLTE (выпуск (версия) 8 и выпуск 9) и терминал LTE-A (выпуск 10) в системе мобильной связи, согласно варианту осуществления настоящего изобретения. В дополнение, терминал LTE-A действует как терминал LTE (выпуск 8) до того, как терминал LTE-A начнет передавать данные, и указывается таким образом, чтобы выполнить операцию, определенную конкретным выпуском от устройства базовой станции.DCI-форматы, которые контролирует терминал LTE (выпуск 8), в общей области поиска, являютсяDCI-форматом 1 А, DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 и DCI-форматом 3 А. DCIформаты, которые контролирует терминал LTE (выпуск 8) в специфичной для UE области поиска, являются DCI-форматом 1 А, DCI-форматом 0 и форматами DCI (1, 1B, 1D, 2 и 2 А).DCI-форматы, которые контролирует терминал LTE-A (выпуск 10), в общей области поиска являются DCI-форматом 1 А, DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 и DCI-форматом 3 А. DCIформаты, которые контролирует терминал LTE (выпуск 10) в специфичной для UE области поиска, являются DCI-форматом 1 А, DCI-форматом 0, DCI-форматом 0 А и форматами DCI (1, 1B, 1D, 2, 2 А и X). Таким образом, посредством расширения схемы передачи нисходящей линии связи добавляется мониторинг формата DCI X. Однако так как 1, 1B, 1D, 2, 2 А и X являются исключительным набором, введение формата DCI X не увеличивает количество раз слепого декодирования. Посредством расширения схемы передачи восходящей линии связи добавляется мониторинг формата DCI 0A. Поэтому к количеству кандидатов слепого декодирования добавляется 16 до 60. В дополнение устанавливается агрегация несущих,и если количество компонентных несущих, контролирующих PDCCH, определяется как N, количество кандидатов слепого декодирования равно N60. Когда агрегация несущих не выполняется, может быть использовано N=1. Устройство мобильной станции выполняет мониторинг физического канала управления нисходящей линии связи в общей области поиска, совместно определяемой для устройств мобильной станции в ячейке, и специфичной для UE области поиска, определяемой для каждого устройства мобильной станции в ячейке; и выполняет мониторинг физического канала управления нисходящей линии связи также в расширенной области поиска в соответствии с командой от устройства базовой станции. Поэтому возможно установить расширенную область поиска, которую контролирует только устройство мобильной станции, и возможно эффективно уведомить конкретное множество устройств мобильной станции о системной информации, информации обновления системы, пейджинговой информации, ответе произвольного доступа, информации для управления электрической мощностью восходящей линии связи физического уровня и т.п. Ниже, ссылаясь на фиг. 7, 8, 9, 10 и 11, описан способ для мониторинга PDCCH посредством устройства мобильной станции, когда выполняется агрегация несущих. Набор компонентных несущих нисходящей линии связи является набором компонентных несущих, используемых в наборе агрегации несущих от устройства базовой станции к устройству мобильной станции. СС 5 является несущей расширения и несущей, у которой нет области PDCCH. В дополнение, набор мониторинга PDCCH является подмножеством набора компонентных несущих нисходящей линии связи и набором компонентных несущих нисходящей линии связи, запрашиваемых таким образом, чтобы устройство мобильной станции выполняло мониторинг PDCCH. Набор мониторинга PDCCH может быть установлен от устройства базовой станции к устройству мобильной станции или может быть динамически изменен посредством активации/деактивации компонентной несущей, обработки DRX (прерывистого приема) или подобного. Набор мониторинга PDCCH набора компонентных несущих нисходящей линии связи может служить в ка- 13022639 честве активированных компонентных несущих, и компонентные несущие, отличные от набора мониторинга PDCCH, могут служить деактивированными компонентными несущими. Активация/деактивация набора мониторинга PDCCH и компонентных несущих может управляться независимо. Если предполагается, что активация и деактивация набора мониторинга PDCCH и компонентных несущих управляется независимо, компонентные несущие, отличные от набора мониторинга PDCCH, набора компонентных несущих нисходящей линии связи, могут быть ограничены активированными компонентными несущими или могут быть направлены на обе активированные компонентные несущие и деактивированные компонентные несущие. В дополнение, если набор компонентных несущих нисходящей линии связи (исключая несущую расширения) всегда является таким же, как набор мониторинга PDCCH, нет необходимости в установке набора мониторинга PDCCH. Соответствующая область поиска, специфичная для UE область поиска и область PDCCH (символыOFDM, в которых может быть скомпонован PDCCH) каждой компонентной несущей определяется для каждой компонентной несущей. На фиг. 7, даже если установлен набор мониторинга PDCCH, устройство мобильной станции контролирует общие области поиска набора компонентных несущих нисходящей линии связи (исключая несущую расширения). Посредством этого возможно скомпоновать в каждой компонентной несущей пейджинговую информацию, информацию обновления системы, системную информацию, ответ произвольного доступа и информацию для управления электрической мощностью восходящей линии связи физического уровня и возможно избежать концентрации трафика PDCCH в общей области поиска одной компонентной несущей. Таким образом, устройство мобильной станции контролирует (первую) общую область поиска и специфичную для UE область поиска в наборе мониторинга PDCCH и контролирует общую область поиска также в компонентной несущей, отличной от набора мониторинга PDCCH, в компонентных несущих, в которых может быть скомпонован PDCCH, в наборе компонентных несущих нисходящей линии связи. В это время DCI-форматы, контролируемые в общей области поиска, могут бытьDCI-форматом 1 А, DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 и DCI-форматом 3 А; могут быть заново определенным DCI-форматом и могут быть ограничены DCI-форматами части их. В это время идентификационные информации RNTI, контролируемые в специфичной для UE области поиска,могут быть P-RNTI, SI-RNTI, RA-RNTI, временной C-RNTI, C-RNTI, SPS C-RNTI, TPC-PUCCH-RNTI и ТРС-PUSCH-RNTI; могут быть заново определенной RNTI и могут быть ограничены идентификационными информациями RNTI части их. В этом случае, если количество компонентных несущих набора мониторинга PDCCH установлено в N (N=3 на фиг. 7) и количество компонентных несущих, в которых контролируется (первая и/или вторая) общая область поиска, установлено в M (M=4 на фиг. 7), количество кандидатов слепого декодирования становится N32+M12. На фиг. 8, в дополнение к описанному на фиг. 7, система мобильной связи дополнительно включает в себя третью общую область поиска. В устройстве мобильной станции явно определяется специфичная компонентная несущая, имеющая третью общую область поиска, или неявно определяется в ассоциации с некоторой другой информацией; и третья общая область поиска контролируется в специфичной компонентной несущей. Информация для задания наличия или отсутствия местоположения или области третьей общей области поиска задается от устройства базовой станции к устройству мобильной станции посредством использования вещания системной информации в каждой из ячеек (компонентные несущие) и выделенного сигнала (сигнализации RRC или подобного), о которых уведомляется каждое индивидуальное устройство мобильной станции. Так как невозможно выполнить такое определение области в LTE(выпуск 8), только устройство мобильной станции нового выпуска, такого как LTE (выпуск 9) или LTE-A(выпуск 10), контролирует третью общую область поиска. Посредством этого только специфичное устройство мобильной станции, имеющее способность контролировать третью общую область поиска, может контролировать третью общую область поиска, и возможно уведомить устройство мобильной станции о системной информации, информации обновления системы, пейджинговой информации, ответе произвольного доступа, информации для управления электрической мощностью восходящей линии связи физического уровня и т.п. для LTE-A. В это время DCI-форматы, контролируемые в третьей общей области поиска, могут быть DCI-форматом 1 А, DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 иDCI-форматом 3 А; могут быть заново определенным DCI-форматом и могут быть ограничены DCIформатами части их. В это время идентификационные информации RNTI, контролируемые в третьей общей области поиска, могут быть P-RNTI, SI-RNTI, RA-RNTI, временной C-RNTI, C-RNTI, SPS CRNTI, TPC-PUCCH-RNTI и TPC-PUSCH-RNTI; могут быть заново определенной RNTI и могут быть ограничены идентификационными информациями RNTI части их. В этом случае, если количество компонентных несущих набора мониторинга PDCCH установлено в N (N=3 на фиг. 8), количество компонентных несущих, в которых контролируется (первая и/или вторая) общая область поиска, установлено в M(М=4 на фиг. 8), и количество раз слепого декодирования третьей общей области поиска установлено вX, количество кандидатов слепого декодирования становится N32+M12+X. Когда агрегация несущих не выполняется, может быть использовано N=M=1. Третья общая область поиска может быть скомпонована только в специфичной компонентной несущей, может быть скомпонована во множестве компо- 14022639 нентных несущих или может быть скомпонована во всех компонентных несущих, имеющих общую область поиска. На фиг. 9 указывается способ для уменьшения количества раз слепого декодирования. Устройство мобильной станции явно распределяет одну специфичную компонентную несущую или специфичное множество компонентных несущих, имеющих (первую) общую область поиска, или неявно распределяет одну специфичную компонентную несущую или специфичное множество компонентных несущих в ассоциации с некоторой другой информацией; и контролирует общую область поиска в одной специфичной компонентной несущей или специфичном множестве компонентных несущих (также называемых компонентными несущими привязки). Устройство мобильной станции определяет общие области поиска компонентных несущих, отличных от этой, в качестве четвертых общих областей поиска, и не контролирует множество четвертых общих областей поиска в одном и том же подкадре в четвертых общих областях поиска. Посредством этого в четвертых общих областях поиска, только когда становится необходимо контролировать общую область поиска, выполняется мониторинг; и, кроме того, запрещая одновременный мониторинг множества четвертых общих областей поиска, становится возможно уменьшить количество раз слепого декодирования. Эта четвертая общая область поиска может быть ограничена набором мониторинга PDCCH и может быть расширена до набора компонентных несущих нисходящей линии связи (исключая несущую расширения). В дополнение, устройство мобильной станции контролирует также специфичную для UE область поиска в наборе мониторинга PDCCH. В этом случае, если количество компонентных несущих набора мониторинга PDCCH установлено в N (N=3 на фиг. 9), количество компонентных несущих, в которых контролируются (первая и/или вторая) общие области поиска, установлено в M (M=1 на фиг. 9), и количество компонентных несущих, в которых контролируются четвертые общие области поиска, установлено в L (L=3 на фиг. 9), количество кандидатов слепого декодирования становится N32+M12+ (12 или 0). Так как четвертая общая область поиска, в случае необходимости, контролируется, может быть случай, когда количество кандидатов слепого декодирования равно 0. Хотя количество кандидатов слепого декодирования 12 используется для четвертой общей области поиска, способом, аналогичным общей области поиска, количество кандидатов слепого декодирования может быть значением кроме 12. Хотя описание было дано в соответствии с понятием, что общая область поиска расширяется для специфичной группы устройств мобильной станции, описание будет дано в соответствии с концепцией,что специфичная для группы область поиска заново обеспечивается для специфичной группы устройств мобильной станции. Способом, аналогичным третьей общей области поиска, могут быть сгруппированы все терминалы LTE-A или могут быть сгруппированы устройства мобильной станции, контролирующие одну и ту же RNTI. Способом, аналогичным третьей общей области поиска, когда могут быть сгруппированы все терминалы LTE-A, устройство мобильной станции может определить специфичную для группы область поиска способом, аналогичным способу для определения третьей общей области поиска. Даже когда сгруппированы устройства мобильной станции, контролирующие одну и ту же RNTI, может быть использован способ, аналогичный способу для определения третьей общей области поиска, или устройство мобильной станции может определить специфичную для группы область поиска посредством хэш-функции на основании идентификационных информаций RNTI, способом, аналогичным специфичной для UE области поиска. Желательно применить способ для определения специфичной для группы области поиска посредством хэш-функции на основании идентификационных информаций RNTI, в частности к TPC-PUCCH-RNTI или TPC-PUSCH-RNTI, использующей DCI-формат 3 и DCI-формат 3 А. В этом случае возможно использовать TPC-PUCCH-RNTI или TPC-PUSCH-RNTI в качестве ввода хэшфункции как есть. Однако устройство базовой станции может заново уведомить устройство мобильной станции о RNTI в качестве входных данных хэш-функции для определения специфичной для группы области поиска. Посредством этого также возможно использовать радиовещание или выделенный сигнал. В дополнение, может быть предварительно определена эта RNTI. Эта специфичная для группы область поиска может быть скомпонована только в наборе мониторинга PDCCH или может быть также скомпонована в компонентных несущих, отличных от набора мониторинга PDCCH. В это время DCIформаты, контролируемые в специфичной для группы области поиска, могут быть DCI-форматом 1A,DCI-форматом 0, DCI-форматом 1 С, DCI-форматом 3 и DCI-форматом 3 А; могут быть заново определенным DCI-форматом и могут быть ограничены форматами DCI части их. В это время идентификационные информации RNTI, контролируемые в специфичной для группы области поиска, могут быть PRNTI, SI-RNTI, RA-RNTI, временной C-RNTI, C-RNTI, SPS C-RNTI, TPC-PUCCH-RNTI и ТРС-PUSCHRNTI; могут быть заново определенной RNTI и могут быть ограничены идентичностями RNTI части их. На фиг. 10 указывается случай, когда устанавливается специфичная для группы область поиска. В этом способе посредством установки специфичной для группы области поиска возможно установить область, которую контролирует только устройство мобильной станции мониторинга специфичной группы,и возможно эффективно уведомить специфичную группу устройств мобильной станции о системной информации, информации обновления системы, пейджинговой информации, ответа произвольного доступа, информации для управления электрической мощностью восходящей линии связи физического уровня и т.п. В этом случае, если количество компонентных несущих набора мониторинга PDCCH установлено в N (N=3 на фиг. 10), количество компонентных несущих, в которых контролируются (первая и/или вторая) общие области поиска, установлено в M (M=4 на фиг. 10), и количество раз слепого декодирования специфичной для группы области поиска установлено в X, количество кандидатов слепого декодирования становится N32+M12+X. На фиг. 11 указывается случай, когда используются специфичная для группы область поиска и четвертая общая область поиска. Посредством этого в то время как количество раз слепого декодирования уменьшается, возможно установить область, которую контролирует только устройство мобильной станции специфичной группы. В этом случае, если количество компонентных несущих набора мониторингаPDCCH установлено в N (N=3 в фиг. 11), количество компонентных несущих, в которых контролируются (первая и/или вторая) общие области поиска, установлено в M (M=1 на фиг. 11), количество компонентных несущих, в которых контролируются четвертые общие области поиска, установлено в L (L=3 на фиг. 11), и количество раз слепого декодирования специфичной для группы области поиска равно X, количество кандидатов слепого декодирования становится N32+M12+X+ (12 или 0). На фиг. 12 указывается случай, когда используются специфичная для группы область поиска и компонентная несущая привязки. Посредством этого в то время как количество раз слепого декодирования уменьшается, возможно установить область, которую контролирует только устройство мобильной станции специфичной группы. В этом случае, если количество компонентных несущих набора мониторинга PDCCH установлено в N (N=3 на фиг. 12), количество компонентных несущих, в которых контролируются (первая и/или вторая) общие области поиска, установлено в M (M=1 на фиг. 12), и количество раз слепого декодирования специфичной для группы области поиска установлено в X, количество кандидатов слепого декодирования становится N32+M12+X. Ссылаясь на фиг. 13, описана начальная обработка мониторинга расширенной области поиска, такой как специфичная для группы область поиска и/или вторая общая область поиска, и/или третья общая область поиска, и/или четвертая общая область поиска, и т.п. Устройство базовой станции уведомляет устройство мобильной станции об информации, связанной с командой запросить устройство мобильной станции контролировать область поиска расширения. Как описано выше, посредством использования вещания системной информации в ячейках (компонентные несущие) и выделенных сигналов (сигнализации RRC или подобного), о которых уведомляются индивидуальные устройства мобильной станции,устройства мобильной станции уведомляются об информации, связанной с областью поиска расширения. Однако желательно, чтобы устройства мобильной станции были индивидуально уведомлены об информации, связанной с командой запросить устройство мобильной станции контролировать область поиска расширения посредством использования выделенных сигналов (сигнализации RRC или подобного). Устройство мобильной станции, которое получает информацию, связанную с командой запросить устройство мобильной станции контролировать область поиска расширения, устанавливается таким образом, чтобы контролировать область поиска расширения. Информация, связанная с командой запросить устройство мобильной станции контролировать область поиска расширения, может быть явно определена или может быть неявно определена в ассоциации с некоторой другой информацией. В качестве примера способа для того, чтобы неявно задать информацию, связанную с областью поиска расширения, или информацию, связанную с командой запросить устройство мобильной станции контролировать область поиска расширения, например, задание может быть выполнено в связи с командой агрегации несущих; задание может быть выполнено в связи с командой режима, такого как режимLTE-A или режим выпуска 10; задание может быть выполнено в связи с командой установить набор компонентных несущих нисходящей линии связи или установить набор мониторинга PDCCH и задание может быть выполнено в связи с активацией и деактивацией компонентных несущих. В вышеописанных вариантах осуществления компонентная несущая также может быть просто интерпретирована как ячейка, и системная информация множества ячеек также может быть интерпретирована как управляемая устройством мобильной станции. В вышеописанных вариантах осуществления, хотя было описано, что одна система сконфигурирована множеством компонентных несущих, множество систем также может быть интерпретировано как агрегированные, чтобы таким образом быть сконфигурированы как одна система. В дополнение, компонентные несущие могут быть также интерпретированы как указывающие зоны, в которой системой управляют посредством того факта, что конкретный приемник или передатчик регулирует частоту несущей в центре каждой компонентной несущей. Вышеописанные варианты осуществления могут быть осуществлены в комбинации. В вышеописанных вариантах осуществления устройство базовой станции и устройство мобильной станции могут быть одним или более. В дополнение, устройство мобильной станции не ограничивается мобильным терминалом и может быть реализовано посредством реализации функции устройства мобильной станции в устройстве базовой станции или фиксированном терминале. Кроме того, в вышеописанных вариантах осуществления программа, работающая в устройстве мобильной станции и устройстве базовой станции, согласно настоящему изобретению является программой, управляющей CPU и т.п. (программой, вынуждающей компьютер функционировать), чтобы реали- 16022639 зовать функции вышеописанных вариантов осуществления согласно настоящему изобретению. Затем информация, обработанная на этих устройствах, временно хранится в RAM во время обработки; после этого сохраняется в различных устройствах ROM и дисках HDD; и, в случае необходимости, считывается и корректируется/записывается центральным процессором. Носитель записи, который хранит программу, может быть любым полупроводниковым носителем (например, ROM, энергонезависимой карточкой с памятью или подобным), оптическим носителем записи (например, DVD, MO, MD, CD, BD или подобным), магнитным носителем записи (например, магнитной лентой, гибким диском или подобным) или подобным. В дополнение, функции вышеописанного варианта осуществления не только реализуются посредством выполнения загруженной программы, но имеется случай, когда функции настоящего изобретения также реализуются посредством выполнения обработки в соединении с операционной системой, другой прикладной программой или подобным на основании команды программы. В дополнение, когда продукт распределен на рынок, программа может быть сохранена на портативном носителе записи, который должен быть распределен, или она может быть передана на серверный компьютер, соединенный с помощью сети, такой как Интернет или подобное. В этом случае устройство хранения серверного компьютера также включено в настоящее изобретение. В дополнение, часть или все устройства мобильной станции и устройства базовой станции в вышеописанных вариантах осуществления обычно могут быть реализованы как LSI (БИС), которая является интегральной схемой. Каждый функциональный блок устройств мобильной станции и устройств базовой станции может быть индивидуально изготовлен в виде микросхемы или может быть изготовлен в виде микросхемы, интегрируя часть или все их. Кроме того, способы интеграции схемы не ограничиваются LSI и могут быть реализованы схемами ASIC, подложками наборов микросхем, специализированными схемами или процессорами общего назначения. В дополнение, с появлением технологий интеграции схем, которыми заменяют LSI посредством достижений в полупроводниковых технологиях, также возможно использовать интегральную схему, используя эти технологии. Хотя варианты осуществления настоящего изобретения были описаны выше подробно со ссылками на чертежи, конкретные конфигурации не ограничиваются этими вариантами осуществления, и конструкции и т.п., не отступающие от объема настоящего изобретения, также включены в формулу изобретения. Описание ссылочных позиций 10, 11, 21, 22 блок приема 12, 13, 20 блок передачи 100 устройство базовой станции 101, 201 блок управления данными 102 блок модуляции OFDM 103, 203 радиоблок 104, 204 блок планирования 105, 205 блок оценки канала 106 блок демодуляции DFT-S-OFDM 107, 207 блок извлечения данных 108, 208 более высокий уровень 200 устройство мобильной станции 202 блок модуляции DFT-S-OFDM 206 блок демодуляции OFDMA1, A2 антенный блок ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции, которое выполнено с возможностью осуществления связи с базовой станцией, причем устройство мобильной станции содержит блок приема, выполненный с возможностью выполнять обнаружение информации управления нисходящей линии связи с битами циклического избыточного кода (CRC), скремблированными посредством временной идентификационной информации радиосети ячейки (C-RNTI) в первом пространстве поиска,которое обычным образом определено для устройств мобильных станций в ячейке, и втором пространстве поиска, которое определено на основании, по меньшей мере, упомянутой C-RNTI; и блок приема, выполненный с возможностью выполнять обнаружение информации управления нисходящей линии связи с битами CRC, скремблированными посредством C-RNTI, в третьем пространстве поиска, которое отличается от первого пространства поиска и второго пространства поиска, и который выполнен с возможностью использовать, по меньшей мере, сигнализацию управления радиоресурсами(RRC), причем первое пространство поиска, второе пространство поиска и третье пространство поиска сконфигурированы в одной и той же ячейке. 2. Устройство мобильной станции по п.1, в котором блок приема выполнен с возможностью обна- 17022639 руживать информацию управления нисходящей линии связи с одним и тем же форматом информации управления нисходящей линии связи в первом пространстве поиска, втором пространстве поиска и третьем пространстве поиска. 3. Устройство базовой станции, которое выполнено с возможностью осуществления связи с устройством мобильной станции, которое выполнено с возможностью обнаружения информации управления нисходящей линии связи с битами циклического избыточного кода (CRC), скремблированными посредством временной идентификационной информации радиосети ячейки (C-RNTI), в первом пространстве поиска, которое обычным образом определено для устройств мобильных станций в ячейке, и втором пространстве поиска, которое определено на основании, по меньшей мере, упомянутой C-RNTI, при этом устройство базовой станции содержит модуль планирования, выполненный с возможностью инструктировать устройство мобильной станции выполнять обнаружение информации управления нисходящей линии связи с битами CRC,скремблированными посредством C-RNTI, в третьем пространстве поиска, которое отличается от первого пространства поиска и второго пространства поиска, при этом первое пространство поиска, второе пространство поиска и третье пространство поиска сконфигурированы в одной и той же ячейке. 4. Устройство базовой станции по п.3, в котором обнаружение информации управления нисходящей линии связи с одним и тем же форматом информации управления нисходящей линии связи выполняется с помощью устройства мобильной станции в первом пространстве поиска, втором пространстве поиска и третьем пространстве поиска. 5. Способ осуществления радиосвязи, используемый в устройстве мобильной станции, которое выполнено с возможностью осуществления связи с базовой станцией, при этом способ осуществления радиосвязи содержит этапы: выполняют обнаружение информации управления нисходящей линии связи с битами циклического избыточного кода (CRC), скремблированными посредством временной идентификационной информации радиосети ячейки (C-RNTI), в первом пространстве поиска, которое обычным образом определено для устройств мобильных станций в ячейке, и втором пространстве поиска, которое определено на основании, по меньшей мере, упомянутой C-RNTI; и выполняют обнаружение информации управления нисходящей линии связи с битами CRC, скремблированными посредством C-RNTI, в третьем пространстве поиска, которое отличается от первого пространства поиска и второго пространства поиска и которое осуществляют с использованием, по меньшей мере, сигнализации управления радиоресурсами (RRC), причем первое пространство поиска, второе пространство поиска и третье пространство поиска сконфигурированы в одной и той же ячейке. 6. Способ по п.5, в котором формат информации управления нисходящей линии связи для обнаружения информации управления нисходящей линии связи устройством мобильной станции является одним и тем же в первом пространстве поиска, втором пространстве поиска и третьем пространстве поиска. 7. Способ осуществления радиосвязи, используемый в устройстве базовой станции, которое выполнено с возможностью осуществления связи с устройством мобильной станции, которое выполнено с возможностью обнаружения информации управления нисходящей линии связи с битами циклического избыточного кода (CRC), скремблированными посредством временной идентификационной информации радиосети ячейки (C-RNTI), в первом пространстве поиска, которое обычным образом определено для устройств мобильных станций в ячейке, и втором пространстве поиска, которое определено на основании, по меньшей мере, упомянутой C-RNTI, при этом способ осуществления радиосвязи содержит этапы: инструктируют устройство мобильной станции выполнить обнаружение информации управления нисходящей линии связи с битами CRC, скремблированными посредством C-RNTI, в третьем пространстве поиска, которое отличается от первого пространства поиска и второго пространства поиска, при этом первое пространство поиска, второе пространство поиска и третье пространство поиска сконфигурированы в одной и той же ячейке. 8. Способ по п.7, в котором формат информации управления нисходящей линии связи для обнаружения информации управления нисходящей линии связи устройством мобильной станции является одним и тем же в первом пространстве поиска, втором пространстве поиска и третьем пространстве поиска.
