Пишущая машинка.

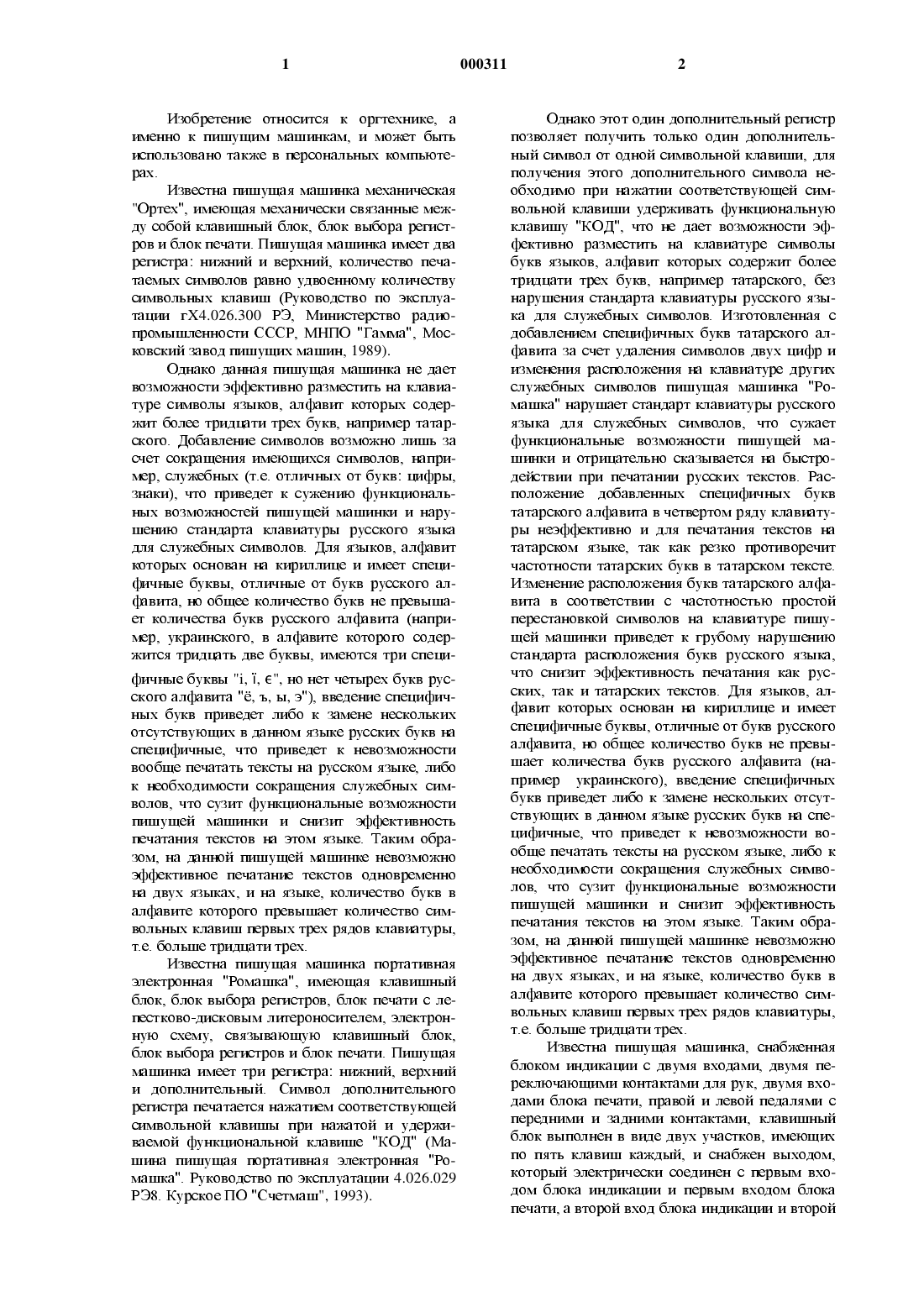

Изобретение относится к оргтехнике, а ИМСЪШО К ПИШУЩШИ машинкам, И МОЖСТ бЫТЬ использовано также в персональных компьютерах.ИЗВССТНЗ пишущая машинка МСХЗНИЧССКЭЯ Ортех", имеющая механически связанные между собой клавишный блок, блок выбора регистров и блок печати. Пишущая Машинка ИМССТ два регистра: нижний и верхний, количество печатаемых символов равно удвоенному количеству символьных клавиш (Руководство по эксплуатации гХ 4.026.3 ОО РЭ, Министерство радиопромышленности СССР, МНПО "Гамма", Московский завод пишущих машшт, 1989).Однако данная пишущая машинка не дает возможности эффективно разместить на клавиатуре символы языков, алфавит которых содержит более тридцати трех букв, например татарского. Добавление символов возможно лишь за счет сокращения имеющихся символов, например, служебных (т.е. отличных от букв: Цифры,знаки), что приведет к сужению функциональных возможностей пишущей машинки и нарушению стандарта клавиатуры русского языка для служебных символов. Для языков, алфавит которых основан на кириллице и имеет специфичные буквы, отличные от букв русского алфавита, но общее количество букв не превЬ 1 шает количества букв русского алфавита (например, украинского, в алфавите которого содержится тридцать две буквы, имеются три специ фичные буквы ч, е", но нет четырех букв русского алфавита ", ь, ы, э"), введение специфичных букв приведет либо к замене нескольких отсутствующих в данном языке русских букв на специфичные, что приведет к невозможности вообще печатать тексты на русском языке, либо к необходимости сокращения служебных символов, что сузит функциональные возможности пишущей машиши и снизит эффективность печатания текстов на этом языке. Таким образом, на данной пишущей машинке невозможно эффективное печатание текстов одновременно на ДВУХ ЯЗЫКЗХ, И на ЯЗЫКС, КОЛИЧССТВОВ алфавите которого превышает количество символьных клавиш первых трех рядов клавиатуры,т.е. больше тридцати трех.Известна пишущая машинка портативная электронная "Ромашка", имеющая клавишный блок, блок выбора регистров, блок печати с лепестково-дисковым литероносителем, электронную схему, связывающую клавишнЬцЙ блок,блок выбора регистров и блок печати. Пишущая машинка имеет три регистра: нижншй, верхний и дополнительный. Символ дополнительного регистра печатается нажатием соответствующей символьной клавишы при нажатой и удерживаемой функциональной клавише "КОД" (Машрша пишущая портативная электронная "Ромашка". Руководство по эксплуатации 4.026.О 29 РЭ 8. Курское ПО "Счетмаш", 1993).Однако этот один дополнительный регистр ПОЗВОЛЯСТ ПОЛУЧИТЬ ТОЛЬКО ОДИН ДОПОЛНИТСЛЬный символ от одной символьной клавиши, для получения этого дополнительного символа необходимо при нажатии соответствующей символьной клавиши удерживать функциональную клавишу "КОД", что не дает возможности эффективно разместить на клавиатуре символы букв языков, алфавит которых содержит более тридцати трех букв, например татарского, без нарушения стандарта клавиатуры русского язь 1 ка для служебных символов. Изготовленная с добавлением специфичных букв татарского алфавита за счет удаления символов двух цифр и изменения расположения на клавиатуре других служебных символов пишущая машинка "Ромашка" нарушает стандарт клавиатуры русского языка для служебных символов, что сужает функциональные возможности гШшущей машинки и отрицательно сказывается на бь 1 стродействии при печатании русских текстов. Расположение добавленных специфичных букв татарского алфавита в четвертом ряду клавиатурЬ 1 неэффективно и для печатания текстов на татарском языке, так как резко противоречит частотности татарских букв в татарском тексте. Изменение расположения букв татарского алфавита в соответствии с частотностью простой перестановкой символов на клавиатуре пишущей машинки приведет к грубому нарушению стандарта расположения букв русского языка,что снизит эффективность печатания как русских, так и татарских текстов. Для языков, алфавит которых основан на кириллице и имеет специфичные буквы, отличные от букв русского алфавита, но общее количество букв не превЬ 1 шает количества букв русского алфавита (например украинского), введение специфичшях букв приведет либо к замене нескольких отсутствующих в данном языке русских букв на специфичные, что приведет к невозможности вообще печатать тексты на русском языке, либо к необходимости сокращения служебных символов, что сузит функциональные возможности пишущей машинки и снизит эффективность печатания текстов на этом языке. Таким образом, на данной пишущей машинке невозможно эффективное печатание текстов одновременно на ДВУХ ЯЗЫКЗХ, И на ЯЗЫКС, КОЛИЧССТВОВ алфавите которого превышает количество символьных клавиш первых трех рядов клавиатуры,т.е. больше тридцати трех.Известна пишущая машинка, снабженная бЛОКОМ ИНДИКЗЦИИ С ДВУМЯ входами, ДВУМЯ ПСреклточающими контактами для рук, двумя входами блока печати, правой и левой педалями с ПСрСДНИМИ И ЗЗДНИМИ КОНТЗКТЗМИ, КЛЗВРЦЦНЫЙ бЛОК ВЫПОЛНСН В ВИДС ДВУХ УЧЗСТКОВ, ИМСЮЩИХ по пять клавиш каждый, и снабжен выходом,который электрически соединен с первым входом блока индикации и первым входом блока печати, а второй вход блока Штдикации и второйвход блока печати электрически соединены с контактами левой и правой педалей (см. авт.св. СССР Мг 1791154 А 1,Б.И. М 94, 30.01.1993).Однако она имеет сравнительно сложную конструкцию и крупный габарит из-за наличия педалей для ног, делает неэффективным добавление символов ввиду малого количества комбинаций двух педалей, даже для русского алфавита приходится использовать режим "сочетания", например для каждого из букв "я, , ю" НСОбХОДИМО НЗЖЗТИС трех СШИВОЛЬНЬТХ КЛЗВИШ. Для работы на ней необходимо пройти новый КурС ПОДГОТОВКИ, Т.К. она не ПрИМСНЯСТ НЬТНС существующий стандарт Клавиатуры пишущих машинок, затруднен поиск необходимого символа ввиду отсутствия общей картины расположения всех символов. Несмотря на упрощение запоминания ДВИЖСНИЙ ДЛЯ ПЗЛЬЦСВ РУК, В ЦСлом процесс работы усложняется из-за необходимости запоминания для каждой буквы дополнительно к движению соответствующего пальца совокупности движений стоп обеих ног, в итоге возрастает объем необходимой "мышечной памяти" по сравнению со стандартным методом печатания "вслепую" только пальцами рук на ОбЬТЧНЫХ ПИШУЩИХ машинках, ЧТО отрицательно сказывается на производительности труда. Данное устройство практически непригодно в качестве пишущей машинки.Прототипом предлагаемого изобретения вьтбрана пишущая машинка "Оптима", содержащая электромеханически связанные между собой клавишный блок, блок выбора регистров и блок печати. Пишущая машинка имеет два регистра: нижний и верхний, количество печатаемых символов равно удвоенному количеству символьных клавиш (Кравченко С.М., Вельяшев Л.Н. Специфика обслуживания и ремонта электропишущих машин "Оптшиа". Москва, "Легкая индустрия", 1978).Однако данная пишущая машинка не дает возможности эффективно разместить на клавиатуре символы языков, алфавит которых содержит более тридцати трех букв, например татарского. Добавление символов возможно лишь за счет сокращения имеющихся служебных симвоЛОВ, ЧТО ПрИВСДСТ К СУЖСНШО фУНКЦИОНЗЛЬНЬТХ возможностей пишущей машинки и нарушению стандарта клавиатуры русского языка для служебньтх символов. Для языков, алфавит которых основан на КИрИЛЛИЦС И ИМССТ СПСЦИфИЧНЬТС буквы, отличные от букв русского алфавита, но общее количество букв не превышает количества букв русского алфавита (например украинского), введение специфичных букв приведет либо к замене нескольких отсутствующих в данном язьце русских букв на специфичные,что приведет к невозможности вообще печатать тексты на русском языке, либо к необходимости сокращения служебных символов, что сузит функциональные возможности пишущей машинки и снизит эффективность печатания тек 000311стов на этом языке. Таким образом, на данной гШшущей машинке невозможно эффективное печатание текстов одновременно на двух языках и на языке, количество букв в алфавите котороГО ПРСВЬТШЗСТ КОЛИЧССТВО СИМВОЛЬНЬТХ КЛЗВИШ первых трех рядов клавиатуры, т.е. больше тридцати трех.Технической задачей, на решение которой направлено предлагаемое изобретение, является расширение функциональных возможностей ПИШУЩСЙ МЗШИНКИ И ПОВЬТШСНИС ПРОИЗВОДИтельности труда без переобучения персонала: увеличение количества печатаемых символов бСЗ УВСЛИЧСНИЯ КОЛИЧССТВЗ СИМВОЛЬНЬТХ клавиш,создание возможности эффективного печатания текстов методом "вслепую" на нескольких языках, в том числе и на языках, алфавит которых содержит более тридцати трех букв, полностью сохранив при этом стандарт клавиатуры и, следовательно, все функциональные возможности ТИПОВЫХ ПИШУЩИХ МЗШИНОК ДЛЯ ИСПОЛЬЗУСМЬТХ ЯЗЬТКОВ.Поставленная техническая задача достигается тем, что в гШшущей машинке, содержащей клавишный блок; блок выбора регистров, содержащий элементы установки нижнего и верхнего основных регистров; блок печати, содерНИЩИЙ ОСНОВНЬТС ЛИТСрЫ ОСНОВНЬТХ СИМВОЛОВ стандартной клавиатуры одного языка, например русского; клавишный блок связан через блок выбора регистров с блоком печати; установлен переключатель алфавитов, имеющий п положений для выбора рабочего алфавита печатаемьтх символов, п = 111, где Ы - натуральное число; в блок выбора регистров введены элеМСНТЬТ УСГЗНОВКИ НИЖНСГО И ВСрХНСГО ДОПОЛНИТСЛЬНЪТХ рСГИСТрОВ; В бЛОК ПСЧЗТИ ВВСДСНЬТ ДОПОЛНИТСЛЬНЬТС ЛИТСрЬТ СПСЦИфИЧНЬТХ СИМВОЛОВ: букв других языков и других символов, отличных от основных символов; количество дополНИТСЛЬНЬТХ ЛИГСрОВ равно КОЛИЧССГВУ ОТЛИЧНЪТХ друг от друга специфичных символов; установлен блок автоматического возврата в основные регистры; переключатель алфавитов связан через блок выбора регистров с блоком печати; блок печати связан через блок автоматического возврата в основные регистры с блоком выбора регистров.В пишущей машинке в механическом и электромеханическом исполнении поставленная решаемая техническая задача может быть достигнута тем, что переключатель алфавитов имеет два положения для выбора рабочего алфавита ПСЧЗТЗСМЬТХ СИМВОЛОВ И ВЬТПОЛНСН В ВИДС ПОрШНСВОГО вала С ЖССТКО СВЯЗЗЪШЬТМИ ПСРВЬТМИ ВЬ 1 ступами, ручки, направляющего цилиндра с ПСРВЬТМИ И ВТОрЫМИ ПрОДОЛЬНЬТМИ ПЗЗЗМИ В заднем конце, первой пружины, причем поршневой вал установлен с возможностью вращения и продольного перемещения соосно внутри направляющего цилиндра, ручка жестко связана с ПОрШНСВЬТМ ВЗЛОМ, ПСРВЬТС ВЬТСТУПЬТ СВЯЗЗНЬТ Спервыми и вторыми продольными пазами направляющего цилиндра, передний конец направляющего цилиндра жестко связан с рамой пишущей машинки, передний конец первой пружины связан с задним торцом поршневого вала; элементы установки нижнего и верхнего дополнительных регистров блока выбора регистров выполнены в виде левого внутреннего вала с третьими продольными пазами в переднем полом конце и первым сквозным пазом с жестко связанной первой шпилькой в заднем конце, первого подшипника, левого внешнего вала с первым и вторым фиксаторными пазами в заднем торце, второго и третьего подшипников,первой спиралевидной пружины, выполненных в замкнутом виде первой, второй, третьей и четвертой лент с пазами в нижней части и с пазами и жестко связанными направляющими втулками в верхней части, правого внутреннего вала со вторым сквозным пазом и жестко связанной второй шпилькой в заднем конце, четвертого и пятого подшршников, правого внешнего вала с третьим фиксаторным пазом в заднем торце,второй спиралевидной пружины, шестого, седьмого, восьмого и девятого подшипников, первого, второго, третьего и четвертого винтов, левой и правой фушциональных клавиш дополнительных регистров, первого рычага дополнительных регистров с жестко связанным вторым выступом и с направляющими, жестко связанными с рамой пишущей машинки, опорной платформы, жестко связанной с рамой пишущей машинки, первого зубчатого вала, жестко посаженного соосно на левый внутренний вал, первой, второй и третьей шестерен, оси которых связаны с рамой пишущей машинки с возможностью свободного вращения, второго зубчатого вала, жестко посаженного соосно на первый рычаг дополнительных регистров, второго рь 1 чага дополнительных регистров с направляющими, жестко связанными с рамой пишущей машинки, первой, второй и третьей платформ,фигурных платформ, передвижных рычагов с установленными внутри верхней горизонтальной полой части каждого из них второй пружиной и двумя шариками, связанными с двумя концами второй пружины, четвертых и пятых платформ, третьих пружин, нажимных рычагов с направляющими, жестко связанными с рамой пишущей машинки, левого фиксаторного рычага, установленного в первом сквозном пазу на первой шпильке с возможностью свободного поворота, правого фиксаторного рычага, установленного во втором сквозном пазу на второй шпильке с возможностью свободного поворота,четвертой пружины, одним концом жестко связанной с нижним концом левого фиксаторного рычага, а другим концом жестко связанной с левым внутренним валом, пятой пружины, одним концом жестко связанной с нижним концом правого фиксаторного рычага, а другим концом жестко связанной с правым внутренним валом, 000311причем задний конец левого внутреннего вала связан через первый подшипник с рамой пишущей машинки, передний полый конец левого внутреннего вала связан с рамой пишущей машинки через переключатель алфавитов, левый внешний вал посажен соосно на левый внутренний вал через второй и третий подшипники,первая спиралевидная пружина одним концом Жестко связана с левым внутренним валом, а ДруГИМ КОНЦОМ ЖССТКО СВЯЗЗНЗ С ЛСВЬПИ ВНСШъшм валом, правый внутренний вал жестко связан с обоих концов с рамой пишущей машинки,правый внешний вал посажен соосно на правый внутренний вал через четвертый и пятый подШИПНИКИ, вторая спиралевидная пружина ОДНИМ концом жестко связана с правым внутренним валом, а другим концом жестко связана с правым внешним валом, левая сторона каждой из первой, второй и третьей лент надета на левый внешний вал и жестко связана с ним в одной точке соответственно первой, второй и третьей винтами, а правая сторона этих лент надета соответственно на шестой, седьмой и восьмой подшршники, посаженные на правый внешний вал, правая сторона четвертой ленты надета на правый внешний вал и жестко связана с ним в одной точке четвертым винтом, а левая сторона четвертой ленты надета на девятый подшипник,посаженный на левый внешний вал, левая функциональная клавиша дополнительных регистров жестко связана с верхним концом первого рьтчага дополнительных регистров, второй выступ первого рьтчага дополнительных регистров связан с опорной платформой, зубья первой шестерни зацеплены за зубья первого зубчатого вала и за зубья второй шестерни, зубья третьей шестерни зацеплены за зубья второй шестерни и за зубья второго зубчатого вала; нижний конец первого рьтчага дополнительных регистров связан с первой и второй платформами, которые жестко связаны с передним торцом левого внешнего вала, правая функциональная клавиша ДОПОЛНИТСЛЬНЫХ рСГИСГрОВ ЖССТКО СВЯЗЗНЗ С верхним концом второго рьтчага дополнительных регистров, нижний конец которого связан с третьей платформой, третья платформа жестко связана с передним торцом правого внешнего вала, передвижные рычаги связаны с направляющими втулками первой, второй, третьей и ЧСТВСрТОЙ ЛСНТ, НИЭКНИС КОНЦЫ ПСрСДВИЯСНЪ 1 Х рЬГЧЗГОВ СВЯЗЗНЫ С ЧСТВСрТЫМИ И ПЯТЫМИ ПЛЗТформами соответственно, верхняя горизонтальная полая часть каждого из передвижных рычагов вдета в паз соответствующей фшурной платформы и связана с передним и задним внутренними торцами фигурной платформы через вторую пружину и шарики, каждая фигурная платформа жестко связана с нижним концом соответствующего нажимного рычага,четвертые и пятые платформы жестко связаны с СООТВСТСТВУЮЩИМИ ПСрВЫМИ КЛЗВИШНЫМИ рЫчагами, третьи пружины установлены свободноповерх направляющих нажимных рычагов соответственно и жестко связаны одним концом с соответствующей фшурной платформой, а другим концом жестко связаны с рамой пишущей машинки, левый фиксаторный рычаг связан с первым и вторым фиксаторными пазами, правый фиксаторный рычаг связан с третьим фиксаторным пазом; дополнительные литеры специфичных символов установлены на буквенных колодках дополнительных литерных рычагов,которые установлены в литерной корзине блока печати, причем дополнительные литерные рычаги и соответствующая дополнительным литерным рычагам часть основных литерных рычагов связаны через элементы пишущей машинки с первыми клавишными рычагами соответственно, а другая часть основных литерных рычагов связана через элементы пишущей машинки со вторыми клавишными рычагами соответственно; блок автоматического возврата в основные регистры выполнен в виде установленного в сегменте пишущей машинки возвратного мостика, первого возвратного рычага, установленного с возможностью свободного вращения на оси, связанной с рамой пишущей машинки, второго возвратного рычага с направляющими, жестко связанными с рамой пишущей машинки,левой и правой возвратных платформ, третьего возвратного рычага с жестко связанным третьим выступом в заднем конце и зубьями в переднем конце и направляющими, жестко связанными с рамой пишущей машинки, третьего зубчатого вала, установленного с возможностью свободного вращения на оси, связанной с рамой пишущей машинки, третьего клавишного рычага с зубьями в нижней части, шестой пружины, причем возвратный мостик жестко связан с верхним концом первого возвратного рычага, нижний конец первого возвратного рычага шарнирно связан с задним концом второго возвратного рычага, левый передний конец второго возвратного рычага жестко связан с левой возвратной платформой, а правый передний конец второго возвратного рычага жестко связан с правой возвратной платформой, третий выступ связан со вторым возвратным рычагом, зубья третьего зубчатого вала зацеплены за зубья переднего конца третьего возвратного рычага и за зубья третьего клавишного рычага, верхний конец третьего клавишного рычага жестко связан с пробельной клавишей, шестая пружина верхним концом жестко связана с нижним концом третьего клавишного рычага, а нижним концом жестко связана с рамой пишущей машинки, при этом связь переключателя алфавитов с блоком выбора регистров выполнена в виде связи соосно установленного заднего конца поршневого вала внутри переднего полого конца левого внутреннего вала с возможностью продольного перемещения и связи первых выступов с третьими продольными пазами в переднем полом конце левого внутреннего вала и связи заднегоконца первой пружины с дном переднего полого конца левого внутреннего вала; связь клавишного блока с блоком выбора регистров выполнена В ВИДС ЖССГКО СВЯЗЗННЫХ ПСрВЫХ СИМВОЛЬНЬЕХ КЛЗВИШ С ВСрХНИМИ КОНЦЗМИ СООТВСТСГВУЮЩИХ НЗЯШМНЫХ РЬГЧЗГОВ И ЖССТКО СВЯЗЗЪШЫХ ВТОрЫХ СИМВОЛЬНЫХ КЛЗВИШ С ВСрХНИМИ КОНЦЗМИ СООТВСТСТВУЮЩИХ ВТОрЫХ КЛЗВИШНЪ 1 Х РЬГЧЗГОВ; СВЯЗЬ блока печати с блоком автоматического возврата В ОСНОВНЫС рСГИСГрЫ ВЫПОЛНСНЗ В ВИДС СВЯЗИ ЛИТСрНЫХ РЬГЧЗГОВ С возвратным МОСТИКОМ,связь блока автоматического возврата в основные регистры с блоком выбора регистров выполнена в виде связи левой возвратной платформы с нижним концом левого фиксаторного рычага и связи правой возвратной платформы с нижним концом правого фиксаторного рычага. В пишущей машинке в электронном исполнении поставленная решаемая техническая задача может быть достигнута тем, что переключатель алфавитов, имеющий п положений для выбора рабочего алфавита печатаемых символов, п = 111 где М - натуральное число, состоит из фушциональной клавиши выбора алфавита, установленной в клавшлный блок, первой ячейки памяти в оперативном запоминающем устройстве, подпрограммы выбора алфавита, прошитой в постоянном запоминающем устройстве; элементы установки дополнительных регистров выполнены в виде функциональной КПЗВИШИ ДОПОЛНИТСЛЬНЫХ рСГИСГрОВ, УСТЗНОВленной в клавишньцй блок, второй булевой ЯЧСЙКИ ПЗМЯТИ В оперативном ЗЗПОМИНЗЮЩСМ устройстве, подпрограммы дополнительных регистров, прошитой в постоянном запоминаюЩем устройстве; дополнительные литеры устаНОВЛСНЫ В ЛСПССТКОВО-ДИСКОВЫЙ ЛИТСрОНОСИтель; блок автоматического возврата в основные рСГИСТрЫ ВЫПОЛНСН В ВИДС ПОДПРОГРЗММЫ ВОЗврата в основные регистры, прошитой в постоянном запоминающем устройстве; связь переключателя алфавитов через блок выбора регистров с блоком печати и связь блока печати через блок автоматического возврата в основные регистры с блоком выбора регистров вьшолнены в виде мшсропроцессора и программы, прошитой в постоянном запоминающем устройстве. Предложенное техническое решение удовлетворяет критерию "новизна", так как из опубликованных источников информацтш автором не обнаружено подобное техническое решение с ОТЛИЧИТСЛЬНЫМИ признаками, ИМСЮЩИМИСЯ В предлагаемом техническом решении. Предложенное техническое решение удовлетворяет критерию "промышленная применимость, так как приведены конкретные примеры осуществимости предлагаемого технического решения в механическом, электромеханическом И ЗЛСКТРОННОМ ИСПОЛНСНИЯХ ПИШУЩИХ машин. Предложенное техническое решение удовлетворяет критерию "изобретательский уровень", так как предложенные отличительные
