Система и способ для миграции сейсмических данных

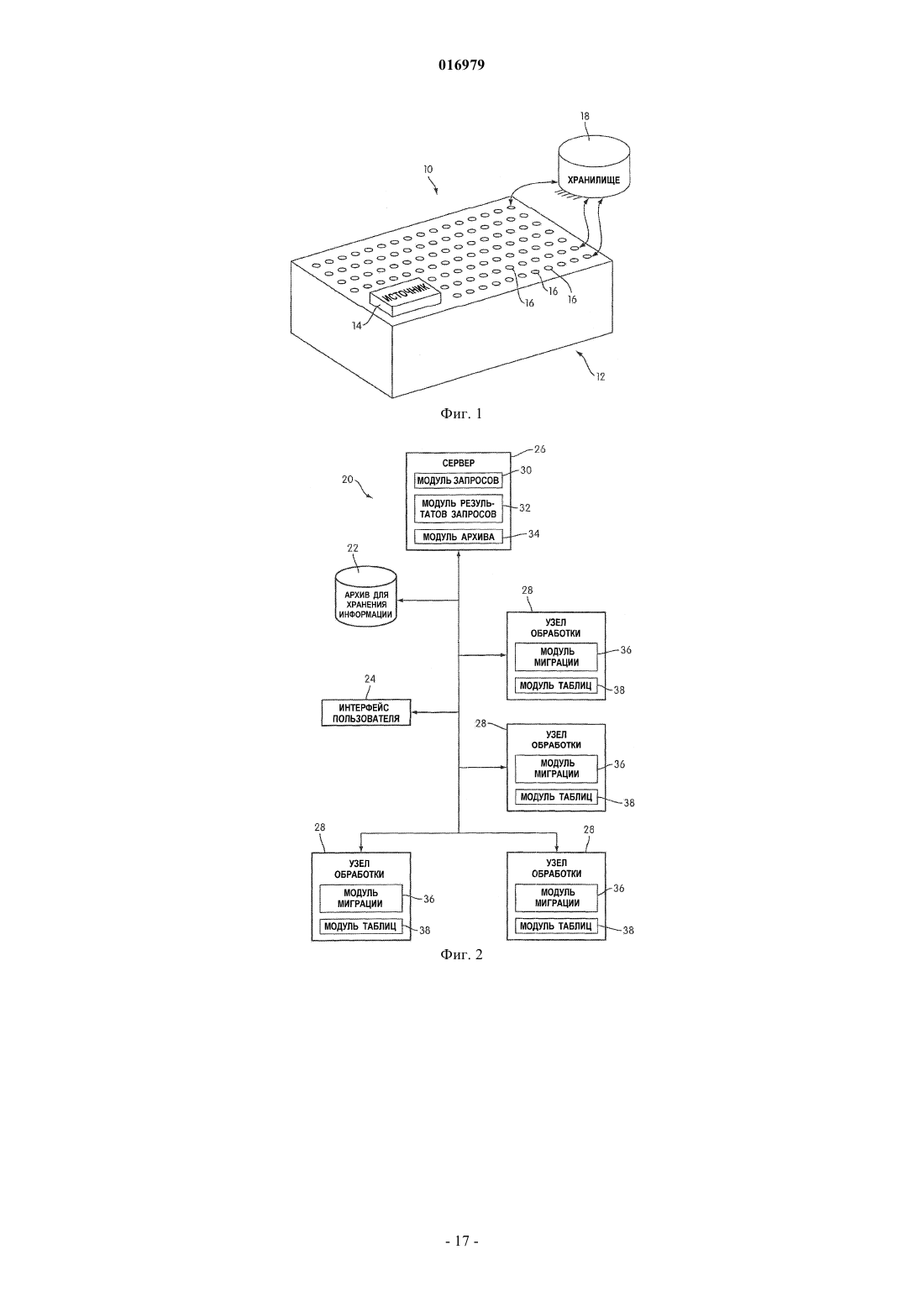

СИСТЕМА И СПОСОБ ДЛЯ МИГРАЦИИ СЕЙСМИЧЕСКИХ ДАННЫХ Предложены система и способ, которые обеспечивают возможность обработки сейсмических данных. В одном из вариантов осуществления изобретения система содержит множество узлов обработки и сервер. Множество узлов обработки сконфигурированы для обработки сейсмических данных для миграции. Сервер функционально связан с каждым из множества узлов обработки для обеспечения возможности связи между сервером и узлами обработки. Сервер может управлять набором хранимых таблиц лучей, к которому могут осуществлять доступ узлы обработки для обработки сейсмических данных. Ван Юэ, Хилл Норман Росс (US) Медведев В.Н. (RU) 016979 Область техники, к которой относится изобретение Это изобретение относится в общем к системам и к способам миграции сейсмических данных и, в частности, к глубинной миграции сейсмических данных, таких как, например, сейсмические данные, собранные в области пункта взрыва. Уровень техники Известны системы и способы для глубинной миграции сейсмических данных. Например, обычные способы включают в себя реализацию гауссовых пучков для моделирования распространения сейсмических волн через интересующий сейсмический куб при миграции. Такие миграции могут именоваться миграцией гауссовых пучков. Также известны традиционные способы, которые реализуют иные способы моделирования распространения сейсмических волн (например, методы конечных разностей). Способы миграции сформулированы таким образом, что применимы в различных областях определения данных, например в области равных удалений, в области общего пункта взрыва и/или в других областях. Каждая область обычно имеет достоинства и недостатки относительно вычислительной эффективности, качества изображения, гибкости применения, поддержки анализа скоростей и т.д. Например,миграция области общего пункта взрыва имеет тенденцию быть более универсальной и непосредственно применимой к сейсмическим данным, поскольку эти данные регистрируют в области общего пункта взрыва. Однако миграция данных в области общего пункта взрыва может требовать относительно большого объема вычислений. В способах миграции гауссовых пучков таблицы лучей определяют путем трассировки лучей посредством условной модели геологической среды для описания одного или более параметров гауссовых пучков (или пучков иного типа (иных типов, используемых для моделирования сейсмических волн. Таблицы пучков затем используют при миграции для определения изображения одного или более отражателей внутри интересующего сейсмического куба. Традиционным способам вычисления и использования таблиц лучей свойственно то, что они требуют большого объема обработки. Сущность изобретения Один объект настоящего изобретения относится к способу обработки сейсмических данных. В одном из вариантов осуществления изобретения этот способ содержит операцию приема запроса на получение таблицы лучей, которая соответствует табличному местоположению на географической поверхности, из одного из множества узлов обработки, которые выполняют обработку сейсмических данных для миграции, причем эта таблица лучей представляет собой запись одного или более параметров лучей для одного или более лучей, которые формируют фронты сейсмических волн, приходящие в табличное местоположение или в место вблизи него; операцию определения того, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей, причем этот набор хранимых таблиц лучей включает в себя одну или более таблиц лучей, хранящихся вне узла обработки; и операцию инициирования передачи запрошенной таблицы лучей в узел обработки, если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей. Другой объект настоящего изобретения относится к системе, сконфигурированной для обработки сейсмических данных. В одном из вариантов осуществления изобретения эта система содержит множество узлов обработки и сервер. Множество узлов обработки сконфигурировано для обработки сейсмических данных для миграции. В некоторых случаях каждый узел обработки содержит модуль миграции и модуль таблиц. Модули миграции сконфигурированы для определения изображения сейсмического куба под географической поверхностью, причем это определение основано, по меньшей мере, частично на одной или более таблиц лучей, при этом таблица лучей соответствует месту построения изображения на географической поверхности интересующего сейсмического куба и представляет собой запись одного или более параметров луча для одного или более лучей, которые формируют фронты сейсмических волн,приходящих в место построения изображения. Модули таблиц сконфигурированы для получения таблиц лучей для модулей миграции. Сервер функционально связан с каждым из множества узлов обработки для обеспечения возможности связи между сервером и узлами обработки. В некоторых случаях сервер содержит модуль запросов и модуль результатов запросов. Модуль запросов сконфигурирован для приема из модуля таблиц одного из узлов обработки запроса на получение таблицы лучей, соответствующей табличному местоположению на географической поверхности интересующего сейсмического куба, и для определения того, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей, причем табличное местоположение на географической поверхности определяют посредством модуля таблиц,выдающего запрос, на основании места построения изображения, распознанного в запросе на получение таблицы лучей, поступившем из модуля миграции, связанного с модулем таблиц, выдающим запрос. Модуль результатов запросов сконфигурирован для инициирования доступа модуля таблиц, выдающего запрос, к запрошенной таблице лучей, если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей. Еще один объект настоящего изобретения относится к способу миграции сейсмических данных. В одном из вариантов осуществления изобретения этот способ содержит: (а) операцию определения последовательности первичных местоположений в сейсмическом кубе; (b) операцию определения значений времени пробега одного или более лучей, которые формируют фронты сейсмических волн, проходящие-1 016979 через одно из первичных местоположений, причем эти значения времени пробега содержат значения времени пробега одного или более лучей между источником фронтов сейсмических волн и первичным местоположением и значения времени пробега одного или более лучей между первичным местоположением и набором сейсмоприемников, регистрирующих фронты сейсмических волн; (с) операцию повторения операции (b) для каждого из первичных местоположений в сейсмическом кубе; (d) операцию определения градиентов значений времени пробега лучей между источником фронтов сейсмических волн и первичными местоположениями в сейсмическом кубе, по меньшей мере, частично на основании определенных значений времени пробега лучей между источником фронтов сейсмических волн и первичными местоположениями; (е) операцию определения градиентов значений времени пробега лучей между первичными местоположениями и набором сейсмоприемников, по меньшей мере, частично на основании определенных значений времени пробега лучей между первичными местоположениями и набором сейсмоприемников; (f) операцию определения одного или более параметров луча для одного или более лучей, проходящих через местоположение в сейсмическом кубе, не являющееся первичным местоположением, по меньшей мере, частично на основании: (i) градиентов значений времени пробега лучей между источником фронтов сейсмических волн и первичными местоположениями, (ii) градиентов значений времени пробега лучей между первичными местоположениями и набором сейсмоприемников и (iii) пространственного расположения этого местоположения относительно одного из первичных местоположений. Эти и другие объекты, признаки и особенности настоящего изобретения, а также способы действия и функции соответствующих элементов структуры и комбинация деталей и экономических эффектов при производстве станут более очевидными после рассмотрения приведенного ниже описания и прилагаемой формулы изобретения со ссылкой на сопроводительные чертежи, все из которых являются частью этого описания, причем на различных чертежах соответствующие элементы обозначены одинаковыми номерами позиций. Однако следует ясно понимать, что чертежи приведены исключительно в иллюстративных и описательных целях и подразумевают, что они не определяют объем изобретения. Используемые в описании и в формуле изобретения определения в форме единственного числа включают в себя определение во множественном числе, если контекстом явно не предписано иное. Краткое описание чертежей Фиг. 1 иллюстрирует систему, сконфигурированную для получения сейсмических данных, связанных с интересующим сейсмическим кубом, согласно одному или более вариантам осуществления изобретения. Фиг. 2 - система, сконфигурированная для миграции сейсмических данных с учетом отражателей сейсмических волн внутри интересующего сейсмического куба согласно одному или более вариантам осуществления изобретения. Фиг. 3 - на виде с высоты птичьего полета проиллюстрирована географическая поверхность интересующего сейсмического куба согласно одному или более вариантам осуществления изобретения. Фиг. 4 - на виде с высоты птичьего полета проиллюстрирована географическая поверхность интересующего сейсмического куба согласно одному или более вариантам осуществления изобретения. Фиг. 5 - на виде с высоты птичьего полета проиллюстрирована географическая поверхность интересующего сейсмического куба согласно одному или более вариантам осуществления изобретения. Фиг. 6 - на виде с высоты птичьего полета проиллюстрирована географическая поверхность интересующего сейсмического куба согласно одному или более вариантам осуществления изобретения. Фиг. 7 - способ выполнения миграции сейсмических данных от одиночного пункта взрыва для формирования одного или более изображений интересующего сейсмического куба по таблицам лучей, полученным, по меньшей мере, частично из сейсмических данных, согласно одному или более вариантам осуществления изобретения. Фиг. 8 - на виде в вертикальном разрезе проиллюстрирован интересующий сейсмический куб согласно одному или более вариантам осуществления изобретения. Фиг. 9 - на виде в вертикальном разрезе проиллюстрирован интересующий сейсмический куб согласно одному или более вариантам осуществления изобретения. Подробное описание На фиг. 1 проиллюстрирована система 10, сконфигурированная для получения сейсмических данных, относящихся к интересующему сейсмическому кубу 12. Система 10 регистрирует информацию,связанную со скоростью распространения и/или с отражением сейсмических волн внутри интересующего сейсмического куба 12. Как рассмотрено ниже, из информации, зарегистрированной системой 10, определяют одно или более изображений геологических структур внутри интересующего сейсмического куба 12. В одном из вариантов осуществления изобретения система 10 включает в себя источник 14 и набор сейсмоприемников 16. В одном из вариантов осуществления изобретения источник 14 генерирует волны в интересующем сейсмическом кубе 12. По существу, источник 14 является источником фронтов сейсмических волн, которые распространяются через интересующий сейсмический куб 12. Источник 14 может генерировать сейсмические волны, которые входят в интересующий сейсмический куб 12, и/или источник 14 может-2 016979 оказывать физическое воздействие на поверхность интересующего сейсмического куба 12 для генерации волн. Например, в одном из вариантов осуществления изобретения источник 14 включает в себя морские пневматические пушки. Сейсмоприемники 16 сконфигурированы для обнаружения фронтов сейсмических волн. Например,сейсмоприемники 16 могут включать в себя сейсмометры, которые измеряют и регистрируют движение. В варианте осуществления изобретения, проиллюстрированном на фиг. 1, сейсмоприемники 16 расположены на поверхности интересующего сейсмического куба 12. Однако подразумевают, что это не является ограничивающим признаком, в некоторых вариантах осуществления изобретения сейсмоприемники 16 могут включать в себя средства, которые регистрируют фронты подземных сейсмических волн. Кроме того, в одном из вариантов осуществления изобретения сейсмоприемники 16 включают в себя измерительные приборы, размещенные на поверхности водоема, расположенного поверх интересующего сейсмического куба 12, и регистрирующие волновые фронты, которые распространяются вверх к сейсмоприемникам 16 от границы раздела между поверхностью интересующего сейсмического куба 12 и водой. Сейсмоприемники 16 обычно расположены равномерно и/или заданным образом относительно интересующего сейсмического куба 12. Например, сейсмоприемники 16 могут быть расположены по сетке на поверхности интересующего сейсмического куба. Как можно увидеть на фиг. 1, в одном из вариантов осуществления изобретения система 10 дополнительно содержит модуль 18 хранения сейсмических данных. Модуль 18 хранения сейсмических данных хранит информацию (иногда именуемую "сейсмическими данными"), связанную с генерацией сейсмических волн источниками 14 и/или с регистрацией волн сейсмоприемниками 16. Эта информация может включать в себя информацию о местоположении (и/или об ориентации), связанную только с источником 34, и/или только с сейсмоприемниками 16, или с обоими из них, информацию, связанную с волнами, сгенерированными источником 14 (например, частоту, фазу, амплитуду и т.д.), информацию, связанную с волнами, зарегистрированными отдельными сейсмоприемниками 16 (например, частоту, фазу,амплитуду и т.д.), и/или иную информацию. Модуль 18 хранения сейсмических данных сохраняет сейсмические данные в электронном виде. По существу, модуль 18 хранения сейсмических данных может включать в себя один или более оптических носителей информации, магнитных носителей информации, твердотельных носителей информации,цифровых носителей информации, аналоговых носителей информации и/или иных электронных носителей информации. В варианте осуществления изобретения, проиллюстрированном на фиг. 1, модуль 18 хранения сейсмических данных включает в себя одно централизованное хранилище, функционально связанное с сейсмоприемниками 16 и/или с источником 14. В этом варианте осуществления изобретения линия оперативной связи между модулем 18 хранения сейсмических данных, сейсмоприемниками 16 и/или источником 14 может быть реализована посредством электронной связи (например, проводной связи, беспроводной связи, связи через сеть и т.д.). В некоторых случаях линия оперативной связи между модулем 18 хранения сейсмических данных и сейсмоприемниками 16 включает в себя набор сменных электронных носителей информации, которые расположены по отдельности в каждом из сейсмоприемников 16 (или каждый из которых связан с набором сейсмоприемников 16) и которые затем извлекают и транспортируют в централизованное хранилище для хранения и/или передачи данных. Следует понимать следующее: подразумевают, что иллюстрация модуля 18 хранения сейсмических данных не является ограничивающим признаком. В одном из вариантов осуществления изобретения модуль 18 хранения сейсмических данных может включать в себя набор распределенных хранилищ (например, размещенных в отдельных сейсмоприемниках 16). На фиг. 2 проиллюстрирована система 20, сконфигурированная для миграции сейсмических данных с учетом отражателей сейсмических волн внутри интересующего сейсмического куба, которые не всегда являются горизонтальными и плоскими. Следует понимать, что эта миграция обычно обеспечивает возможность формирования изображения геологических структур интересующего сейсмического куба (например, горизонтов, отражающих границ и т.д.) из мигрированных сейсмических данных, которое является более точным описанием геологических структур, имеющихся в интересующем сейсмическом кубе,чем изображение, сформированное из сейсмических данных без миграции. Рассмотренная ниже миграция является миграцией "данных от одиночного пункта взрыва". Другими словами, эта миграция является миграцией сейсмических данных, сгенерированных одиночным "пунктом взрыва", или импульсом сейсмических волн, сгенерированных источником сейсмических волн. Миграции одиночного пункта взрыва в противоположность, например, миграциям общего азимута и/или равных удалений могут быть,по существу, универсально применимыми к сейсморазведке, поскольку данные физически регистрируют от одиночных пунктов взрыва. Следует понимать, что в некоторых случаях, одиночный "взрыв" может быть излучен набором источников, а не одиночным источником, как проиллюстрировано на фиг. 1. Возвращаясь к рассмотрению фиг. 2, в одном из вариантов осуществления изобретения система 20 сконфигурирована для выполнения миграции гауссовых пучков сейсмических данных. Некоторые из принципов миграции гауссовых пучков описаны, например, в патенте США 5274605 ("патент '605"),содержание которого включено сюда в полном объеме. Однако следует понимать, что некоторые аспек-3 016979 ты приведенного ниже описания системы 20 могут быть распространены на миграции, выполненные без использования гауссовых пучков в качестве базисной функции для разложения сейсмических волн, отображаемых сейсмическими данными при миграции. В одном из вариантов осуществления изобретения система 20 содержит архив 22 для хранения информации, интерфейс 24 пользователя, сервер 26 и множество узлов 28 обработки. В архиве 22 для хранения информации хранят информацию, которая обеспечивает возможность миграции сейсмических данных, сгенерированных системой 10 (показанной на фиг. 1 и описанной выше), и используется для формирования изображения интересующего сейсмического куба (например, интересующего сейсмического куба 12). Эта информация включает в себя набор хранимых таблиц лучей. Используемый здесь термин "таблица лучей" относится к записи одного или более параметров луча для одного или более лучей, которые формируют фронты сейсмических волн, отображенные в сейсмических данных. В одном из вариантов осуществления изобретения параметры луча в таблице лучей могут включать в себя один или более следующих параметров: время пробега, амплитуду, фазу, угол падения и/или иные параметры луча. Обычно таблица лучей представляет собой запись одного или более параметров луча для одного или более лучей, которые формируют фронты сейсмических волн, достигающих конкретного местоположения, именуемого "табличным местоположением", в интересующем сейсмическом кубе, который соответствует таблице лучей. В обсужденных здесь вариантах осуществления изобретения табличные местоположения расположены на географической поверхности интересующего сейсмического куба или вблизи нее, но это не следует рассматривать как ограничивающий признак. Для обеспечения хранилища для хранения набора таблиц лучей архив 22 для хранения информации включает в себя один или более электронных носителей информации. Например, архив 22 для хранения информации может включить в себя один или более оптических носителей информации, магнитных носителей информации, твердотельных носителей информации, цифровых носителей информации, аналоговых носителей информации и/или иных электронных носителей информации. Архив 22 для хранения информации функционально связан с сервером 26 и с каждым из узлов 28 обработки для электронной связи с ним. Линия (линии) оперативной связи между архивом 22 для хранения информации, сервером 26 и/или узлами 28 обработки может быть реализована (могут быть реализованы) посредством проводной и/или беспроводной связи. В некоторых случаях линия связи между архивом 22 для хранения информации и узлами 28 обработки может быть реализована посредством сервера 26. В одном из вариантов осуществления изобретения управление связью между архивом 22 для хранения информации и узлами 28 обработки, по меньшей мере, в некоторой степени осуществляет сервер 26 рассмотренным ниже способом. В одном из вариантов осуществления изобретения архив 22 для хранения информации представляет собой централизованный архив, расположенный в одном физическом месте, как показано на фиг. 2. В одном из вариантов осуществления изобретения архив 22 для хранения информации имеет распределенную архитектуру. В этом варианте осуществления изобретения архив 22 для хранения информации может быть, тем не менее, расположен в одном физическом месте или может быть физически распределенным между множеством мест расположения. Например, архив 22 для хранения информации может включить в себя набор модулей-хранилищ, причем предусмотрено наличие отдельных модулей в отдельных узлах 28 обработки. Интерфейс 24 пользователя сконфигурирован таким образом, что обеспечивает средство взаимодействия между системой 20 и одним или более пользователями, посредством которого пользователи могут предоставлять информацию в систему 20 и получать информацию из нее. Это обеспечивает возможность передачи данных, результатов, параметров, и/или команд, и/или любых других передаваемых элементов, которые совокупно именуют "информацией", между пользователями и одним или более компонентами, которыми являются архив 22 для хранения информации, сервер 26 и/или узлы 28 обработки. Например, пользователь может инициировать миграцию сейсмических данных путем предоставления через интерфейс 24 пользователя одного или более следующих данных: сейсмических данных, информации, полученной, по меньшей мере, частично из сейсмических данных (например, модели скоростей для интересующего сейсмического куба), и/или одного или более параметров, управляющих миграцией (которыми являются, например, направление исходного луча, одно или более свойств исходного луча, например, ширина, амплитуда и/или характеристическая частота, граничное условие и т.д.), и/или другой информации в систему 20. Примерами интерфейсных устройств, пригодных для включения в состав интерфейса 24 пользователя, являются, в том числе, кнопочная панель, клавиши, выключатели, клавиатура,кнопки, рычаги, экран дисплея, сенсорный экран, громкоговорители, микрофон, сигнальная лампа, звуковой предупредительный сигнал и принтер. В одном из вариантов осуществления изобретения интерфейс 24 пользователя фактически включает в себя множество отдельных интерфейсов, в том числе отдельные интерфейсы, предусмотренные в отдельных узлах 28 обработки, и/или отдельный интерфейс,предусмотренный для наблюдения за системой 20 и/или для управления ею через сервер 26. Следует понимать, что настоящим изобретением также предусмотрены и другие способы связи как проводной, так и беспроводной, включенные в состав интерфейса 24 пользователя. Например, в настоящем изобретении предполагают, что интерфейс 24 пользователя может быть объединен с интерфейсом-4 016979 сменного хранилища, обеспечиваемым архивом 22 для хранения информации. В этом примере информация может быть загружена в систему 20 из сменного хранилища (например, с интеллектуальной карты,флэш-накопителя, сменного диска и т.д.), которое позволяет пользователю (пользователям) производить индивидуальную настройку реализации и/или предоставлять сейсмические данные или другую информацию в систему 20. Другими устройствами ввода и способами, приспособленными для использования вместе с системой 20 в качестве компонента интерфейса 24 пользователя, которые приведены в качестве примера, являются, в том числе, порт RS-232, линия радиосвязи, линия связи в инфракрасном диапазоне и/или модем (телефонный, кабель или иной), но эти примеры не являются ограничивающим признаком. Короче говоря, настоящим изобретением в качестве интерфейса 24 пользователя предусмотрен любой способ обмена информации с системой 20. Сервер 26 управляет обработкой и ресурсами хранилища, которые обеспечиваются узлами 28 обработки и архивом 22 для хранения информации. По существу, сервер 26 может включать в себя одно или более следующих устройств: цифровой процессор, аналоговый процессор, цифровую схему, предназначенную для обработки информации, аналоговую схему, предназначенную для обработки информации,конечный автомат и/или иные средства для обработки информации в электронном виде. Несмотря на то что сервер 26 показан на фиг. 2 как один объект, это сделано исключительно в иллюстративных целях. В некоторых вариантах реализации сервер 26 может включать в себя множество устройств обработки (например, аппаратных блоков, способных обрабатывать данные). Эти устройства обработки могут быть физически расположены в одном и том же устройстве, или же сервер 26 может предоставлять функциональные возможности обработки, обеспечиваемые множеством устройств, работающих скоординировано. Например, в одном из вариантов осуществления изобретения часть функциональных возможностей,приписанных в приведенном ниже описании серверу 26, обеспечивается устройством обработки, связанным (или устройствами обработки, связанными) с архивом 22 для хранения информации, тогда как другая часть функциональных возможностей, приписанных серверу 26, обеспечивается устройством обработки, которое является обособленным и отдельным (и возможно находящемся на физическом удалении)(или устройствами обработки, которые являются обособленными и отдельными (и возможно находящимися на физическом удалении) от архива 22 для хранения информации. Как показано на фиг. 2, в одном из вариантов осуществления изобретения сервер 26 включает в себя модуль 30 запросов, модуль 32 результатов запросов и модуль 34 архива. Модули 30, 32 и/или 34 могут быть реализованы посредством программного обеспечения; аппаратными средствами; посредством аппаратно-реализованного программного обеспечения; посредством какой-либо комбинации программного обеспечения, аппаратных средств, и/или аппаратно-реализованного программного обеспечения; и/или могут быть реализованы иным образом. Следует понимать следующее: несмотря на то что модули 30, 32 и 34 проиллюстрированы на фиг. 2 как расположенные совместно в одном блоке обработки, в тех вариантах реализации, в которых сервер 26 включает в себя множество блоков обработки, модули 30, 32 и/или 34 могут быть расположены на удалении от других модулей. Модуль 30 запросов сконфигурирован для обработки запросов от узлов 28 обработки для доступа к конкретным таблицам лучей. Таблица лучей, запрошенная одним из узлов 28 обработки в конкретном запросе, может содержаться или может не содержаться в наборе хранимых таблиц лучей, которые сохранены архивом 22 для хранения информации. По существу, при обработке конкретного запроса модуль 30 запросов может осуществлять доступ к архиву 22 для хранения информации и производить поиск запрошенной таблицы лучей в наборе хранимых таблиц лучей. В альтернативном варианте модуль 30 запросов может осуществлять доступ к перечню таблиц лучей, содержащихся в наборе хранимых таблиц лучей, и анализировать его для определения того, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей. Управление перечнем таблиц лучей осуществляют посредством сервера 26, и он может быть сохранен сервером 26 в архиве 22 для хранения информации или отдельно от архива 22 для хранения информации. После выполнения конкретного запроса модуль 30 запросов подает результаты данного запроса в модуль 32 результатов запросов. Модуль 32 результатов запросов сконфигурирован таким образом, что инициирует производимое системой 20 действие, которое основано на том, содержится ли таблица лучей, запрошенная в конкретном запросе, в наборе хранимых таблиц лучей. Если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей, то модуль 32 результатов запросов инициирует доступ узла 28 обработки, выдавшего запрос, к запрошенной таблице. В одном из вариантов осуществления изобретения модуль 32 результатов запросов инициирует доступ к запрошенной таблице лучей путем передачи в узел 28 обработки, выдавший запрос, сведений о местоположении хранилища (например, унифицированного указателя информационного ресурса (URL), сведений о сетевой директории файлов, сведений о месте в сетевом файле и т.д.), в котором доступна запрошенная таблица лучей в архиве 22 для хранения информации. Эта информация позволяет узлу 28 обработки получать запрошенную таблицу лучей непосредственно из архива 22 для хранения информации, или же из архива 22 для хранения информации через сервер 26. В одном из вариантов осуществления изобретения модуль 32 результатов запросов инициирует доступ к запрошенной таблице лучей путем инициирования реальной передачи запрошенной таблицы лучей в узел 28 обработки, выдавший запрос. Эта передача может быть осуществлена непосредственно из архива-5 016979 22 для хранения информации в узел 28 обработки или может быть осуществлена через сервер 26. Если модуль 30 запросов определяет, что запрошенная таблица лучей не содержится в хранящемся наборе таблиц лучей, то модуль 32 результатов запросов инициирует вычисление запрошенной таблицы лучей. Это вычисление запрошенной таблицы лучей осуществляют узлами 28 обработки. В одном из вариантов осуществления изобретения модуль 32 результатов запросов инициирует вычисление запрошенной таблицы лучей узлами 28 обработки и управляет им. В одном из вариантов осуществления изобретения модуль 32 результатов запросов передает в узел 28 обработки, выдавший запрос, сообщение,которое вызывает выполнение вычисления запрошенной таблицы лучей узлом 28 обработки, выдавшим запрос. В некоторых случаях узел 28, выдавший запрос, вычисляет запрошенную таблицу лучей без помощи со стороны других узлов 28 обработки. Модуль 34 архива сконфигурирован для управления хранением набора хранимых таблиц лучей в архиве 22 для хранения информации. Управление хранением набора хранимых таблиц лучей включает в себя организацию хранимых таблиц лучей таким образом, чтобы можно было определить их местоположение и чтобы мог быть осуществлен доступ к ним в ответ на запросы из узлов 28 обработки. В одном из вариантов осуществления изобретения после того, как узлами 28 обработки была вычислена таблица лучей, не содержащаяся в пределах набора хранимых таблиц лучей, модуль 34 архива добавляет вновь вычисленную таблицу лучей к набору хранимых таблиц лучей, вызывая сохранение вновь вычисленной таблицы лучей в архиве 22 для хранения информации вместе с другими таблицами лучей, содержащимися в наборе хранимых таблиц лучей. Это обеспечивает возможность повторного использования вновь вычисленной таблицы лучей узлами 28 обработки по мере возникновения необходимости. В одном из вариантов осуществления изобретения модуль 34 архива дополнительно управляет хранением набора хранимых таблиц лучей, поддерживая размер хранилища хранимых таблиц лучей меньшим, чем заданное пороговое значение. Это пороговое значение может быть сконфигурировано вручную(например, посредством интерфейса 24 пользователя) и/или сконфигурировано автоматически, исходя из емкости (и/или иных параметров) архива 22 для хранения информации. В этом варианте осуществления изобретения, если сохранение вновь вычисленной таблицы лучей вместе с набором хранимых таблиц лучей приводит (или приводило бы) к тому, что емкость запоминающего устройства, необходимая для хранения набора хранимых таблиц лучей, превышает заданное пороговое значение, то модуль 34 архива инициирует одно или более действий, которые уменьшают емкость запоминающего устройства, необходимую для хранения набора хранимых таблиц лучей до величины меньшей, чем пороговое значение. Например, в одном из вариантов осуществления изобретения модуль 34 архива инициирует удаление одной или более таблиц лучей из набора хранимых таблиц лучей для уменьшения емкости запоминающего устройства, необходимой для хранения набора хранимых таблиц лучей. В этом варианте осуществления изобретения модуль 34 архива может задавать одну или более таблиц лучей для удаления на основании одного или более следующих параметров: количества времени с момента первоначального вычисления таблицы (таблиц) лучей, количества времени с момента последнего доступа к таблице (таблицам) лучей или ее (их) запроса узлами 28 обработки, относительного емкости запоминающего устройства,необходимой для хранения таблицы (сохраняемых таблиц) лучей, и/или других факторов. Узлы 28 обработки координируются (и/или являются скоординированными) таким образом, что обеспечивают сеть распределенных вычислительных ресурсов для выполнения миграции сейсмических данных и формирования изображения (или изображений) интересующего сейсмического куба (например,интересующего сейсмического куба 12) по мигрированным сейсмическим данным. По существу, каждый из узлов 28 обработки может быть реализован посредством одного или более следующих средств: аппаратных средств, программного обеспечения, аппаратно-реализованного программного обеспечения и/или некоторой комбинации аппаратных средств, программного обеспечения и/или аппаратно-реализованного программного обеспечения. Например, в одном из вариантов осуществления изобретения один или более узлов 28 обработки включают в себя один или более следующих устройств: цифровой процессор, аналоговый процессор, цифровую схему, предназначенную для обработки информации, аналоговую схему,предназначенную для обработки информации, конечный автомат, и/или иные аппаратные средства для обработки информации в электронном виде. В одном из вариантов осуществления изобретения один или более узлов 28 обработки включают в себя один или более программных модулей и/или модулей аппаратно-реализованного программного обеспечения, выполняемых одним или более вышеупомянутыми аппаратными устройствами. В традиционных системах, сконфигурированных для выполнения операции создания выходных данных из сейсмических данных, которые имеют сходство с выходными данными, создаваемыми системой 10 посредством узлов 28 обработки, обычно реализовано множество узлов обработки вследствие того, что для обработки сейсмических данных требуется относительно большой объем вычислительных ресурсов. По существу, система 10, в которой предусмотрено несколько усовершенствований по сравнению с такими традиционными системами, проиллюстрирована как содержащая множество узлов 28 обработки. Следует понимать, что по мере развития технологии может быть разработана система, в которой обработка, обычно осуществляемая множеством отдельных узлов обработки, может быть обеспечена одним узлом. Кроме того, следует понимать, что расширение хранения таблицы лучей и управления ею,-6 016979 описанного здесь для системы 10 с множеством узлов, на аналогичную систему, в которой реализован одиночный узел обработки, не выходит за пределы объема этого изобретения, сущность которого здесь раскрыта. Несмотря на то что каждый узел 28 обработки показан на фиг. 2 как один объект, это сделано исключительно в иллюстративных целях. В некоторых вариантах реализации один или более узлов 28 обработки могут включать в себя множество устройств обработки. Эти устройства обработки могут быть физически расположены в одном и том же устройстве, или же одиночный узел 28 обработки может предоставлять функциональные возможности обработки, обеспечиваемые множеством согласованно работающих устройств. Кроме того, хотя узлы 28 обработки проиллюстрированы на фиг. 2, как расположенные отдельно друг от друга, следует понимать, что в некоторых вариантах осуществления изобретения может быть предусмотрено, что два или более узлов 28 обработки расположены в одном и том же месте. В одном из вариантов осуществления изобретения один или более узлов 28 обработки могут включать в себя один или более программных модулей и/или модулей аппаратно-реализованного программного обеспечения, выполняемых в устройстве, которое служит в качестве сервера 26. Как показано на фиг. 2, в одном из вариантов осуществления изобретения каждый из узлов 28 обработки включает в себя модуль 36 миграции и модуль 38 таблиц. Модули 36 и 38 могут быть реализованы посредством программного обеспечения; аппаратными средствами; посредством аппаратнореализованного программного обеспечения; посредством какой-либо комбинации программного обеспечения, аппаратных средств, и/или аппаратно-реализованного программного обеспечения; и/или могут быть реализованы иным образом. Следует понимать следующее: несмотря на то что модули 36 и 38 проиллюстрированы на фиг. 2 как расположенные совместно в одном блоке обработки, в тех вариантах реализации, в которых отдельные узлы 28 обработки включают в себя множество блоков обработки, модули 36 и 38 могут быть расположены на удалении друг от друга. Модуль 36 миграции сконфигурирован для обработки информации, записанной в таблицах лучей,которые соответствуют табличным местоположениям на географической поверхности интересующего сейсмического куба, для формирования одного или более изображений интересующего сейсмического куба. Как было упомянуто выше, в одном из вариантов осуществления изобретения таблицы лучей отображают разложение фронтов сейсмических волн, приходящих в табличные местоположения или в места вблизи них, на гауссовы пучки (параметры которых записаны в таблицах лучей). Табличные местоположения распределены на или вблизи географической поверхности сейсмического куба в виде равномерного распределения. Это распределение (например, интервал, схема расстановки и т.д.) основано на одном или на большем количестве входных параметров, заданных для конкретного способа миграции/построения изображений. Эти входные параметры могут быть заданы пользователем (например, через интерфейс 24 пользователя), могут быть заданы в сейсмических данных и/или в информации, связанной со сбором сейсмических данных, и/или могут быть заданы иным образом. Например, входные параметры, которые влияют на интервал между табличными местоположениями, могут включать в себя один или более следующих параметров: ширина исходного луча, одна или более частот сгенерированных и/или зарегистрированных сейсмических волн, частота дискретизации сейсмических данных, и/или другие параметры. Распределение табличных местоположений для конкретной миграции может быть определено одним или более модулями 38 таблиц в узлах 28 обработки, сервером 26 и/или какой-либо комбинацией этих компонентов. В одном из вариантов осуществления изобретения модуль 36 миграции может определять "истинную амплитуду" сейсмических волн, отраженных от одной или более отражающих границ внутри интересующего сейсмического куба. Вообще говоря, на амплитуду сейсмических волн, отраженных от конкретной поверхности внутри интересующего сейсмического куба, могут оказывать влияние явления,включающие в себя параметры сейсмических волн (например, амплитуду сейсмических волн и т.д.), доходящих до конкретной отражающей границы, сейсмическая отражательная способность конкретной отражающей границы и/или другие явления. Используемый здесь термин изображение конкретной отражающей границы внутри интересующего сейсмического куба "в истинных амплитудах" относится к показателю, связанному, главным образом, с сейсмической отражательной способностью конкретной отражающей границы. В некоторых случаях для определения изображения конкретной отражающей границы в истинных амплитудах модуль 36 миграции может анализировать параметры луча, записанные в одной или более таблиц лучей, согласно версии формулы решения обратной задачи для истинных амплитуд, раскрытой в публикации Bleistein, "On the imaging of reflectors in the earth", Geophysics, vol. 52, p. 931-942 (1987) и/или в публикации "Mathematics of Modeling, Migration and Inversion with GaussianBeams" на Интернет-странице по адресу http://www.cwp,mines.edu/norrn/shrterse/gbnotes.pdf (доступна с 2007 г.), которая приспособлена для анализа сейсмических волн, смоделированных как гауссовы пучки(или какой-либо другой набор базисных функций), а не на основе фундаментальной лучевой теории. Модуль 38 таблиц сконфигурирован для получения таблиц лучей для модуля 36 миграции, чтобы обеспечить возможность формирования изображения или изображений интересующего сейсмического куба модулем 36 миграции. При работе модуль 36 миграции выдает запрос на то, чтобы модуль 38 таблиц получил определенную таблицу лучей. В ответ на такой запрос модуль 38 таблиц генерирует запрос,-7 016979 запрашивая таблицу лучей, переданную в модуль 30 запросов сервера 26. Как было изложено выше, в ответ на этот запрос модуль 30 запросов определяет, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей, и модуль 32 результатов запросов либо (i) инициирует доступ к запрошенной таблице лучей модулем 38 таблиц, если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей, либо (ii) инициирует вычисление запрошенной таблицы лучей узлами 28 обработки, если запрошенная таблица лучей не содержится в наборе хранимых таблиц лучей. В одном из вариантов осуществления изобретения в том случае, если запрошенная таблица лучей не содержится в наборе хранимых таблиц лучей, то модуль 32 результатов запросов инициирует вычисление запрошенной таблицы лучей модулем 38 таблиц, выдавшим запрос. Для вычисления таблицы лучей модуль 38 таблиц вычисляет параметры луча для лучей, дошедших до табличного местоположения, соответствующего конкретной таблице лучей, во время выборки сейсмических данных. В частности, модуль 38 таблиц решает кинематические и динамические уравнения трассировки лучей для определения функции Грина этих лучей. В одном из вариантов осуществления(изобретения) модуль 38 таблиц при определении функции Грина реализует поперечно-изотропную("TTI") параметризацию с наклонной осью. Например, для определения скоростей в анизотропной модели геологической среды используются способы задания TTI, описанные в публикации Thomsen "Weakanalysis for transversely isotropic media", Geophysics, vol. 60, p. 1550-1566 (1995). Затем выполняют анизотропную трассировку лучей одним или более способами, описанными в следующих публикациях: Cerveny, "Seismic rays and ray intensities in inhomogeneous anisotropic media", Geophysical Journal, vol. 29, p. 113 (1972); Gajewski et al., "Vertical seismic profile synthetics by dynamic ray tracing in laterally varying layered anisotropic structures", Journal of Geophysics Res., vol. 95, p. 11301-11335,(1990); Iverson et al., "Rayvelocity approach", SEG Extended Abstracts, vol. 23, p. 973-6 (2004). Затем, после того как модулем 38 таблиц определена функция Грина, создают конкретную таблицу лучей в виде записи параметров луча, заданных для лучей вычисленной функцией Грина. По существу,параметры луча, записанные в таблице лучей, являются функцией модели скорости, анизотропии, подземных горизонтов и/или иных свойств земной среды интересующего сейсмического куба (полученных,по меньшей мере, частично из сейсмических данных), и одного или более входных параметров, используемых для определения функции Грина. Один или более входных параметров могут включать в себя,например, один или более следующих параметров: направление исходного луча, одно или более свойств исходного луча, таких как, например, ширина, амплитуда и/или характеристическая частота, граничное условие и/или другие параметры. Входные параметры являются конфигурируемыми (например, посредством интерфейса 24 пользователя), и могут использоваться для каждой таблицы лучей, вычисленной и/или используемой во время выполнения конкретного способа миграции/построения изображений. Для дальнейшей иллюстрации функционирования системы 20 согласно одному из вариантов осуществления изобретения на фиг. 3 на виде с высоты птичьего полета проиллюстрирована географическая поверхность 40 интересующего сейсмического куба 12. Соответственно, несмотря на то что приведенное ниже описание относится к фиг. 3, также приведена ссылка на компоненты системы 20, показанной на фиг. 2, поскольку функции, которые обеспечивают эти компоненты, относятся к изображению, показанному на фиг. 3. Последовательность табличных местоположений 42 (проиллюстрированная как табличные местоположения 42 а, табличные местоположения 42b и табличное местоположение 42 с) обозначена на географической поверхности 40, распределена равномерно или неравномерно по географической поверхности 40. Из вышеизложенного очевидно, что табличные местоположения 42, показанные на фиг. 3,не являются теми же самыми, что и места расположения сейсмоприемников 16 на фиг. 1. Как правило,табличные местоположения 42 находятся на большем расстоянии друг от друга, чем сейсмоприемники 16. Сейсмические данные, зарегистрированные множеством сейсмоприемников 16, разлагают на множество лучей. Эти лучи могут быть вычисленными по информации, содержащейся в таблицах лучей, которые соответствует одному из табличных местоположений 42. На фиг. 3 первый набор табличных местоположений 42 а (проиллюстрированные контурными линиями только на фиг. 3) не соответствует таблице лучей, содержащейся в наборе хранимых таблиц лучей, сохраненных в архиве 22 для хранения информации, а второй набор табличных местоположений 42b(проиллюстрированных на фиг. 3 как сплошные) соответствует таблицам лучей, содержащимся в набор хранимых таблиц лучей, сохраненных в архиве для хранения информации. Если модуль 36 миграции конкретного узла из узлов 28 обработки выдает запрос на получение таблицы лучей, которая соответствует запрошенному табличному местоположению 42 с, то модуль 38 таблиц конкретного узла 28 обработки генерирует запрос для модуля 30 запросов сервера 26, запрашивая таблицу лучей, которая соответствует запрошенному табличному местоположению 42 с. Если, как в случае, показанном на фиг. 3, таблица лучей, которая соответствует запрошенному табличному местоположению 42 с, содержится в наборе хранимых таблиц лучей, то модуль 32 результатов запросов сервера 26 инициирует доступ модуля 38-8 016979 таблиц к запрошенной таблице лучей. После доступа к запрошенной таблице лучей модуль 38 таблиц предоставляет запрошенную таблицу лучей в модуль 36 миграции для того, чтобы она могла быть использована в способе миграции/построения изображений, выполняемом модулем 36 миграции. На фиг. 4, как и на фиг. 3, на виде с высоты птичьего полета проиллюстрирована географическая поверхность 40 интересующего сейсмического куба 12. Однако на фиг. 4 запрошенное табличное местоположение 42 с не соответствует таблице лучей, содержащейся в наборе хранимых таблиц лучей. По существу, в одном из вариантов осуществления изобретения, если модуль 36 миграции выдает запрос на получение из модуля 38 таблиц таблицы лучей, которая соответствует запрошенному табличному местоположению 42 с, и модуль 38 таблиц, в свою очередь, генерирует запрос на получение запрошенной таблицы лучей из модуля 30 запросов, то модуль 32 результатов запросов инициирует вычисление запрошенной таблицы лучей модулем 38 таблиц, выдавшим запрос. Как был рассмотрено выше, после того как запрошенная таблица лучей вычислена модулем 38 таблиц, модуль 34 архива в сервере 24 координирует сохранение запрошенной таблицы лучей в архиве 22 для хранения информации вместе с набором хранимых таблиц лучей. Если сохранение запрошенной таблицы лучей вместе с набором хранимых таблиц лучей вызывает то, что емкость запоминающего устройства, необходимая для хранения набора хранимых таблиц лучей превышает заданное пороговое значение, то модуль 34 архива может предпринять действие для поддержания емкости запоминающего устройства, необходимой для хранения набора хранимых таблиц лучей,ниже порогового значения. В одном из вариантов осуществления изобретения такое действие включает в себя удаление одной или более таблиц лучей, ранее сохраненных вместе с набором хранимых таблиц лучей. Такое удаление одной или более таблиц лучей модулем 34 архива проиллюстрировано на фиг. 5,на котором первый набор табличных местоположений 42 а проиллюстрирован как включающий в себя те табличные местоположения, которые соответствуют недавно удаленным таблицам лучей, а запрошенное табличное местоположение 42 с проиллюстрировано как содержащееся во втором наборе табличных местоположений 42b в результате вычисления и сохранения запрошенной таблицы лучей. Как было упомянуто выше, в одном из вариантов осуществления изобретения система 20 в целом и модули 36 миграции узлов 28 обработки в частности способны выполнять миграции и/или построение изображений сейсмических данных от одиночного пункта взрыва. Для таких миграций таблица лучей от источника соответствует источнику фронтов сейсмических волн, распространяющихся через интересующий сейсмический куб 12. Например, на фиг. 6 на виде с высоты птичьего полета проиллюстрирована географическая поверхность 40 интересующего сейсмического куба 12, показанного на фиг. 3-5, и она дополнительно содержит местоположение 44 источника, которое соответствует положению источника 14, рассмотренному выше применительно к фиг. 1. Модули 38 таблиц в узлах 28 обработки вычисляют таблицу лучей от источника, которая соответствует местоположению 44 источника таким образом, что таблица лучей от источника представляет собой запись одного или более параметров луча из набора, состоящего из одного или более лучей, которые формируют сейсмические волны, сгенерированные источником 14. На фиг. 7 проиллюстрирован способ 46 выполнения миграции сейсмических данных от одиночного пункта взрыва для формирования одного или более изображений интересующего сейсмического куба по таблицам лучей, полученным из модели скоростей распространения сейсмических волн внутри интересующего сейсмического куба (причем в некоторых случаях модель является функцией, по меньшей мере,частично сейсмических данных). Несмотря на то что некоторые из операций способа 46 рассмотрены ниже применительно к компонентам системы 20, которая описана выше и проиллюстрирована на фиг. 2,следует понимать, что это сделано исключительно в иллюстративных целях, и что способ 46 может быть реализован с альтернативными компонентами и/или системами, не выходя за пределы объема изобретения, сущность которого здесь раскрыта. Кроме того, подразумевают, что конкретная структура операций,проиллюстрированная на фиг. 7 и описанная ниже, не является ограничивающим признаком. Следует понимать, что в некоторых вариантах реализации различные операции могут выполняться в ином порядке, чем изложенный порядок их выполнения, различные операции могут быть объединены с другими операциями и/или совсем опущены, и/или могут быть добавлены различные дополнительные операции,не выходя за пределы объема изобретения, сущность которого здесь раскрыта. В некоторых вариантах осуществления изобретения миграция одиночного пункта взрыва, описанная применительно к фиг. 7, может включать в себя миграцию "пункта супервзрыва", при которой источник сейсмических волн фактически представляет собой набор источников сейсмической энергии. Например, волны от набора источников могут быть локально просуммированы методом наклонного суммирования с использованием направления распространения энергии от источника и сужения гауссова пучка для формирования одиночного пункта супервзрыва. В этом случае каждое отдельное направление локального наклонного суммирования формирует плоскую волну в виде сужающегося гауссова пучка. Количество и координаты местоположений источника могут быть заданы одним или более параметрами,предоставленными пользователем посредством модуля интерфейса пользователя. При операции 47 задают распределение последовательности табличных местоположений на географической поверхности интересующего сейсмического куба или вблизи нее. Каждое из табличных-9 016979 местоположений соответствует таблице лучей, содержащейся в наборе таблиц лучей. В одном из вариантов осуществления изобретения параметры, на основании которых задают распределение последовательности табличных местоположений, уже были рассмотрены выше применительно к системе 20. В одном из вариантов осуществления изобретения распределение последовательности табличных местоположений задают при операции 47 одним или обоими из следующих компонентов: модулем таблиц, который является тем же самым, что и модуль 38 таблиц, или аналогичным ему, и/или сервером, который является тем же самым, что и сервер 24, или аналогичным ему, оба из которых показаны на фиг. 2 и описаны выше. При операции 48 задают последовательность мест построения изображений на географической поверхности интересующего сейсмического куба или вблизи нее. В некоторых вариантах реализации эти места построения изображений совпадают с последовательностью табличных местоположений, которые соответствуют набору таблиц лучей. В некоторых вариантах реализации места построения изображения включают в себя места, которые не совпадают с последовательностью табличных местоположений. Например, в способе миграции/построения изображений "с суммированием" места построения изображения задают при операции 48 таким образом, чтобы они совпадали с табличными местоположениями, заданными при операции 47, в то время как в способе миграции/построения изображений "по сейсмограммам" места построения изображений не совпадают с табличными местоположениями. Вместо этого в способе миграции/построения изображений по сейсмограммам пользователь задает (например, через интерфейс пользователя, который является тем же самым, что и интерфейс 24 пользователя, показанный на фиг. 1 и описанный выше, или аналогичным ему) несколько мест построения изображений. В частности, в способе миграции/построения изображений по сейсмограммам пользователь задает несколько визуализируемых объемов, которые будут выведены в способе, и свойства визуализируемых объемов (например, удаление, азимутальное смещение и т.д.). Следует понимать, что количество визуализируемых объемов связано с количеством мест построения изображения и что свойства визуализируемых объемов, заданные пользователем, обуславливают распределение мест построения изображения, заданных при операции 48. В одном из вариантов осуществления изобретения операция 48 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. Как дополнительно рассмотрено ниже, способ 46 функционирует так, что генерирует изображение интересующего сейсмического куба для каждого из мест построения изображения, заданных при операции 48. В иллюстративных целях способ 46 описан ниже так, как будто бы изображение для каждого из мест построения изображений генерирует один узел обработки итерационным способом (например, посредством операций 72, 74, 76, 80, 82, 84, 86, 88, 92, 94 и 96). Однако из приведенного выше описания узлов 28 обработки следует понимать, что в одном из вариантов осуществления изобретения способ 46 выполняется согласованно множеством узлов обработки таким образом, что отдельные узлы обработки определяют изображения для подмножества мест построения изображения, заданных при операции 48,параллельно с другими узлами обработки. Например, при наличии М узлов обработки, согласованно выполняющих способ 46, и при наличии L мест построения изображений, каждый узел обработки может выполнять необходимые операции способа 46 (например, операции 72, 74, 76, 80, 82, 84, 86, 88, 92, 94 и 96) для формирования изображения интересующего сейсмического куба для L/M мест построения изображений. При операции 50 задают последовательность первичных местоположений внутри интересующего сейсмического куба. Распределение первичных местоположений является равномерным по всему интересующему сейсмическому кубу. В одном из вариантов осуществления изобретения первичные местоположения задают таким образом, что они расположены в последовательности узловых точек сетки, сформированных с заданными интервалами посредством равномерной трехмерной сетки, заданной внутри интересующего сейсмического куба. Например, на фиг. 8 проиллюстрирована сетка 52, заданная внутри интересующего сейсмического куба 12. Несмотря на то что на виде интересующего сейсмического куба 12 в вертикальном разрезе, который приведен на фиг. 8, сетка 52 проиллюстрирована как двумерная,следует понимать, что это сделано только для упрощенности, и эта сетка 52 включает в себя третье измерение, перпендикулярное к плоскости страницы. На фиг. 8 можно увидеть, что последовательность первичных местоположений 54 задана в узловых точках сетки, расположенных в сетке 52 через заданные интервалы. Кроме того, на фиг. 8 проиллюстрирован источник 14, расположенный на географической поверхности 40 интересующего сейсмического куба 12. Когда были сгенерированы сейсмические данные, миграцию которых выполняют в текущий момент времени, источник 14 генерировал волновые фронты внутри интересующего сейсмического куба 12, которые могут быть разложены на множество лучей 56. Как было рассмотрено выше, таблица лучей от источника, соответствующая местоположению, в котором находится источник 14 (например, в месте расположения источника 44 на фиг. 6) при генерации волновых фронтов, включает в себя один или более параметров луча для каждого из лучей 56. Из фиг. 8 понятно, что эти лучи могут не распространяться по прямолинейным траекториям через интересующий сейсмический куб 12. Вместо этого, вследствие различий в составе пласта внутри интересующего сейс- 10016979 мического куба 12 лучи 56 могут преломляться (например, отклоняться) и/или отражаться по мере их прохождения через интересующий сейсмический куб 12, подобно преломлению и/или отражению световых лучей при их прохождении через оптические среды с различными показателями преломления. Параметры луча, записанные в таблице лучей от источника, учитывают траектории лучей для лучей 56 при их прохождении через интересующий сейсмический куб 12. Несмотря на то что лучи 56 показаны на фиг. 8 как прямые линии, это сделано исключительно в иллюстративных целях. Во время выполнения описанных здесь способов миграции/построения изображений эти лучи рассматривают как гауссовы пучки (хотя также может быть использован какой-либо иной базисный набор, чем гауссовы пучки). Некоторые из лучей 56, исходящих из источника 14, проходят через одно конкретное местоположение из заданных первичных местоположений 54 или вблизи него. Эти лучи обозначены на фиг. 8 номером позиции 56 а. Часть лучей 56 а, которые проходят через конкретное первичное местоположение 54 или вблизи него,вносят существенный вклад в волновой фронт, проходящий через конкретное первичное местоположение 54. Возвращаясь снова к рассмотрению фиг. 7, способ 46 включает в себя операцию 58, выполняемую после задания последовательности первичных местоположений при операции 48, при которой идентифицируют лучи, исходящие из источника сейсмических волн, которые вносят значительный вклад в волновой фронт, проходящий через конкретное одно из первичных местоположений. В одном из вариантов осуществления изобретения эти лучи идентифицируют путем анализа таблицы лучей от источника, которая соответствует местоположению источника во время генерации сейсмических волн источником. Например, таблица лучей от источника может быть получена одним или более модулями таблиц, которые являются теми же самыми, что и модули 38 таблиц, показанные на фиг. 2 и описанные выше, или аналогичными им. Способы анализа таблицы лучей от источника для идентификации лучей, которые вносят существенный вклад в волновой фронт, проходящий через конкретное местоположение внутри интересующего сейсмического куба, раскрыты, например, в публикации "Prestack Gaussian-beam depth"Gaussian beam migration of common-shot records", Samuel H. Gray, Geophysics, vol. 70,4, July-August 2005, p. S71-S77 ("Gray"), обе из которых включены сюда в полном их объеме. В одном из вариантов осуществления изобретения операция 58 выполняется для конкретного первичного местоположения одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 60 определяют, была ли выполнена операция 58 для каждого из заданных первичных местоположений. В одном из вариантов осуществления изобретения операция 60 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. Если при операции 60 определено, что операция 58 не была выполнена для каждого заданного первичного местоположения, то в способе 46 возвращаются к операции 58 и выполняют операцию 58 для иного первичного местоположения. Если же при операции 60 определено, что операция 58 была выполнена для каждого из заданных первичных местоположений, то в способе 46 проходят к выполнению операции 62. Один из параметров луча, записанных в таблице лучей от источника, включает в себя время пробега от источника. Время пробега конкретного луча от источника представляет собой время, которое требуется для прохождения конкретного луча от источника до некоторого местоположения внутри интересующего сейсмического куба. По существу, время пробега конкретного луча, идентифицированного при операции 58, от источника, который вносит существенный вклад в один или более волновых фронтов,проходящих через множество первичных местоположений, будет различным для каждого из этих первичных местоположений (например, вследствие протяженности трассы конкретного луча между источником и различными первичными местоположениями, содержащимися во множестве первичных местоположений). При операции 62 определяют градиент времени пробега от источника для конкретного луча,исходящего от источника, до множества первичных местоположений (идентифицированных при операции 58 как местоположения, подвергающиеся действию волнового фронта, существенный вклад в который вносит конкретный луч). В одном из вариантов осуществления изобретения операция 62 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции,показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 64 определяют, был ли определен градиент времени пробега от источника для каждого из лучей, отображенных в таблице лучей от источника, которые были идентифицированы при операции 58 как вносящие существенный вклад в волновой фронт, проходящий через одно или более первичных местоположений. Если градиент времени пробега от источника не был определен для каждого из этих лучей, то в способе 46 возвращаются к операции 62 и определяют градиент времени пробега от источника для другого луча, который был идентифицирован при операции 58. Если же градиент времени пробега от источника был определен для каждого из этих лучей, в способе 46 переходят далее к выполнению операции 92 (описанной ниже). В одном из вариантов осуществления изобретения операция 64 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им.- 11016979 Возвращаясь снова к рассмотрению фиг. 8, на географической поверхности 40 интересующего сейсмического куба 12 изображена последовательность мест 66 построения изображений (заданных при операции 48 способа 46, показанного на фиг. 7 и описанного выше). Как было упомянуто выше, несмотря на то что вид, показанный на фиг. 8, представляет собой двумерный вертикальный разрез, следует понимать, что это сделано исключительно для упрощенности, и, по существу, последовательность мест 66 построения изображений была бы распределена согласно двумерному распределению по поверхности 40, вдобавок включая в себя дополнительные места 66 построения изображений, не содержащиеся в одномерном массиве, видимом на фиг. 8. Когда были первоначально сгенерированы сейсмические данные, миграцию которых выполняют в текущий момент времени, сейсмические волны, распространяющиеся внутри интересующего объема 12,достигли поверхности 40 и были зарегистрированы набором сейсмоприемников, которыми являются,например, сейсмоприемники 16, показанные на фиг. 1 и описанные выше. Следует отметить, что местоположения сейсмоприемников 16 не являются теми же самыми, что табличные местоположения, заданные при операции 47 способа 46, или места 66 построения изображений. При распространении сейсмических волн внутри интересующего сейсмического куба 12 произошло отражение некоторых из этих волновых фронтов внутри интересующего сейсмического куба 12, и они прошли вверх к поверхности 40,будучи зарегистрированными сейсмоприемниками, проходя через первичные местоположения 54 на их пути к поверхности 40. Такие волновые фронты могут быть разложены на набор лучей (например, гауссовых пучков) 68, которые проходят через первичные местоположения 54 или вблизи них и вверх к поверхности 40, приходя в одно из мест 66 построения изображений или в место вблизи него. Таблица лучей, соответствующая конкретному одному из мест 66 построения изображений (проиллюстрированному на фиг. 8 как местоположение 66 а), включает в себя один или более параметров луча для одного или более лучей, которые вносят вклад в волновые фронты, пришедшие в конкретное место 66 а построения изображения во время получения сейсмических данных. Такие лучи включают в себя один или более лучей (проиллюстрированных на фиг. 8 как лучи 68 а), которые вносят вклад в волновые фронты, прошедшие через конкретное первичное местоположение 54 и пришедшие в конкретное место 66 а построения изображения. Возвращаясь снова к рассмотрению фиг. 7, при операции 70 способа 46 запрашивают таблицу лучей для одного из мест построения изображений, заданных при операции 48, и при операции 72 получают запрошенную таблицу лучей. В одном из вариантов осуществления изобретения операция 70 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции,или аналогичными им, а операция 72 выполняется одним или более модулями таблиц, которые являются теми же самыми, что и модули 38 таблиц, или аналогичными им, а модули обоих этих типов показаны на фиг. 2 и описаны выше. В некоторых случаях модуль таблиц может получать таблицу лучей из хранящегося набора таблиц лучей, как было рассмотрено выше. В некоторых случаях модуль таблиц может получать запрошенную таблицу лучей путем вычисления таблицы лучей, как было рассмотрено выше. Как было упомянуто ранее, таблицы лучей, полученные модулем таблиц при операции 72, обычно соответствуют табличному местоположению, заданному при операции 47, а таблица лучей, запрошенная модулем миграции при операции 70, соответствует месту построения изображения, заданному при операции 48. По существу, если выполняемым способом миграции/построения изображений является способ миграции/построения изображений по сейсмограммам (например, места построения изображений не совпадают с табличными местоположениями), то операция 72 включает в себя операцию распознавания табличного местоположения, которое является ближайшим к месту построения изображения, указанному в запросе при операции 70, операцию получения таблицы лучей, которая соответствует распознанному табличному местоположению, и операцию смещения информации, записанной в полученной таблице лучей, для учета разницы местоположений на поверхности интересующего сейсмического куба между запрошенным местом построения изображения и распознанным табличным местоположением. При операции 74 используют таблицу лучей, полученную при операции 72, для идентификации лучей, которые внесли значительный вклад в волновые фронты, прошедшие через конкретное одно из первичных местоположений и место построения изображения, соответствующее полученной таблице лучей(например, лучей 68 а на фиг. 8, проходящих через конкретное первичное местоположение 54 и конкретное место 66 а построения изображения, или вблизи них). В некоторых случаях полученную таблицу лучей анализируют с использованием, по существу, того же самого способа, который был реализован для анализа таблицы лучей от источника при операции 58. В одном из вариантов осуществления изобретения операция 74 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 76 определяют, была ли выполнена операция 74 для таблицы лучей, полученной при операции 72, для каждого из первичных местоположений. В одном из вариантов осуществления изобретения операция 76 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. Если при операции 76 определено, что операция 74 не была выполнена, для таблицы лучей, полученной при операции 72, для каждого из первичных местоположений, то в способе 46 возвращаются к операции 74, и- 12016979 выполняют операцию 74 для таблицы лучей, полученной при операции 72, для иного первичного местоположения. Если же при операции 76 определено, что операция 74 была выполнена, для таблицы лучей,полученной при операции 72, для каждого из первичных местоположений, то в способе 46 переходят далее к выполнению операции 80. Поскольку в одном из вариантов осуществления изобретения параметры луча содержатся в таблицах лучей, соответствующих местам построения изображений, то таблицы лучей, полученные при операции 72, включают в себя время пробега до сейсмоприемника (аналогичное рассмотренному выше времени пробега от источника). Время пробега конкретного луча до сейсмоприемника между местом построения изображения и первичным местоположением представляет собой время, которое требуется лучу для прохождения от первичного местоположения до места построения изображения внутри интересующего сейсмического куба. По существу, время пробега до сейсмоприемника для конкретного луча,который приходит в конкретное место построения изображения или в место вблизи него, будет различным для различных первичных местоположений, через которые или рядом с которыми проходит луч(например, вследствие протяженности трассы для конкретного луча между конкретным местом построения изображения и различными первичными местоположениями). При операции 80 определяют градиент времени пробега до сейсмоприемника для конкретного луча, который вносит значительный вклад в волновой фронт, проходящий через первичные местоположения к поверхности интересующего сейсмического куба (например, идентифицированного при операции 74). Градиент времени пробега до сейсмоприемника определяют, по меньшей мере, частично на основании значений времени пробега до сейсмоприемника для лучей, полученных из таблицы лучей, запрошенной и полученной при операциях 70 и 72. В одном из вариантов осуществления изобретения операция 80 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 82 определяют, был ли определен градиент времени пробега до сейсмоприемника для каждого из лучей, идентифицированных при операции 74, которые внесли существенный вклад в волновой фронт, проходящий через одно или более первичных местоположений. Если градиент времени пробега до сейсмоприемника не был определен для каждого из этих лучей, то в способе 46 возвращаются к операции 80 и определяют градиент времени пробега до сейсмоприемника для другого луча, который был идентифицирован при операции 74. Если же при операции 82 определено, что градиент времени пробега до сейсмоприемника был определен для каждого из этих лучей, то в способе 46 переходят далее к выполнению операции 92. В одном из вариантов осуществления изобретения операция 82 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции,показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 84 определяют информацию об изображении для конкретного первичного местоположения. В одном из вариантов осуществления изобретения при операции 84 реализуют параметры луча для лучей, идентифицированных при операциях 58 и 74 как вносящие вклад в волновые фронты, которые проходят через конкретное первичное местоположение, для определения информации об изображении. В одном из вариантов осуществления изобретения операция 84 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. В качестве иллюстративного примера определения, выполняемого при операции 84, на фиг. 9 на виде в вертикальном разрезе показан интересующий сейсмический куб 12, подобный тому, который показан на фиг. 8. В частности, на фиг. 9 проиллюстрировано конкретное первичное местоположение 54 а,набор лучей 56 (проиллюстрированный как лучи 56 а, 56b и 56 с), которые вносят значительный вклад в один или более волновых фронтов, исходящих из источника 14 и прошедших через конкретное первичное местоположение 54 а, и набор лучей 68 (проиллюстрированный как лучи 68 а и 68b), которые вносят вклад в один или более волновых фронтов, прошедших через конкретное первичное местоположение 54 а и далее вверх к поверхности 40 интересующего сейсмического куба 12 в конкретном месте 66 а построения изображения или вблизи него. Каждую возможную пару, образованную между одним из лучей 56 и лучами 68, именуют одиночной "парой вступления" для конкретного первичного местоположения 54 а(например, лучи 56 а и 68 а, лучи 56 а и 68b, лучи 56b и 68 а и т.д.). Следует понимать, что количество пар вступления для конкретного первичного местоположения 54 а равно количеству лучей 56, которые вносят значительный вклад в один или более волновых фронтов, исходящих из источника 14 и прошедших через конкретное первичное местоположение 54 а, умноженному на количество лучей 68, которые вносят вклад в один или более волновых фронтов, прошедших через конкретное первичное местоположение 54 а и далее к поверхности 40 интересующего сейсмического куба 12 в конкретном месте 66 а построения изображения (например, 23=6). Каждая пара вступления из конкретного первичного местоположения 54 а имеет общее время пробега, которое определяют путем добавления времени пробега от источника для луча 56, содержащегося в паре вступления, к времени пробега до сейсмоприемника для луча 68, содержащегося в паре вступления. Из суммарных значений времени пробега для пар вступления, и/или из одного или более других параметров луча для лучей 56 и 68 определяют информацию об изображении для конкретного первичного местоположения 54 а. Один из способов, который может быть реализован(например, при операции 88 способа 46, показанного на фиг. 7) для определения информации об изображении для конкретного первичного местоположения 54 а по параметрам луча для лучей 56, 68, и/или по паре вступления, описан в публикации Hill, "Prestack Gaussian-beam depth migration", Geophysics, vol. 66, 4, p. 1240-50 (July-August 2001); и в публикации Gray, "Gaussian beam migration of common-shot records", Geophysics, vol. 70,4, p. S71-7 (July-August 2005). Возвращаясь к рассмотрению фиг. 7, при операции 86 определяют, была ли определена информация об изображении для каждого из первичных местоположений. Если информация об изображении не была определена для каждого из первичных местоположений, то в способе 46 возвращаются к операции 84 и определяют информацию об изображении для другого одного из первичных местоположений. Если же информация об изображении была определена для каждого из первичных местоположений, то в способе 46 реализуют определенную информацию об изображении при операции 88, которая рассмотрена ниже. В одном из вариантов осуществления изобретения операция 86 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 89 задают последовательность вторичных местоположений внутри интересующего сейсмического куба. Как и в случае с первичными местоположениями, заданными при операции 50, в одном из вариантов осуществления изобретения вторичные местоположения задают таким образом, что они расположены в интересующем сейсмическом кубе в последовательности узловых точек сетки, сформированных с заданными интервалами посредством равномерной трехмерной сетки. Однако сетка, которая задает положения вторичных местоположений, является более мелкой, чем сетка, которая задает положения первичных местоположений, вследствие чего вторичные местоположения расположены между первичными местоположениями таким образом, что перемежаются с ними. В качестве иллюстративного примера, на фиг. 9 показано множество вторичных местоположений 91, расположенных на сетке 90, которая является более мелкой, чем сетка 52, задающая положения первичных местоположений 54. Возвращаясь снова к рассмотрению фиг. 7, при операции 92 реализуют значения времени пробега и их градиенты, определенные при операциях 62 и 80, соответственно, для значений времени пробега от источника и для значений времени пробега до сейсмоприемника для определения параметров луча для одного или более лучей, которые внесли вклад в волновые фронты, исходящие из источника сейсмических волн, прошедшие через конкретную одну из вторичных точек, заданных при операции 89, и пришедшие в место построения изображения, которое соответствует таблице лучей, полученной при операции 72, или в место вблизи него. Эти параметры луча могут включать в себя, например, угол падения относительно источника, время пробега от источника, время пробега до сейсмоприемника, угол падения относительно сейсмоприемника и/или другие параметры луча. Используя значения времени пробега и их градиенты, определенные для источника и сейсмоприемников, при операции 92 могут быть определены требуемые параметры луча без доступа к значениям параметров луча для одного или более первичных местоположений, близких к конкретному вторичному местоположению, и интерполяции этих значений. Это повышает эффективность способа 46 за счет уменьшения объема сохраняемой информации и/или вычислительных ресурсов, необходимых для определения параметров луча для конкретного вторичного местоположения. Кроме того, варианты реализации градиентов времени пробега для определения параметров луча имеют тенденцию уменьшения артефактов в изображениях, созданных предложенным способом 46, за счет определения параметров луча во вторичных местоположениях обычными способами интерполяции. В одном из вариантов осуществления изобретения операция 92 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 94 определяют информацию об изображении для конкретного вторичного местоположения. В частности, для определения информации об изображении для конкретного вторичного местоположения используют параметры луча, определенные при операции 92 для лучей, которые внесли вклад в один или более волновых фронтов, прошедших через конкретное вторичное местоположение и пришедших в место построения изображения, которое соответствует таблице лучей, полученной при операции 72. В одном из вариантов осуществления изобретения информацию об изображении определяют из параметров луча, определенных при операции 92, по существу, тем же самым способом, которым определяют информацию для первичных местоположений при операции 88 (которая рассмотрена выше). В одном из вариантов осуществления изобретения операция 94 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 96 определяют, была ли определена информация об изображении для каждого из вторичных местоположений, заданных при операции 84. Если информация об изображении не была определена для каждого из вторичных местоположений, то в способе 46 возвращаются к операции 92 и выполняют операции 92 и 94 для иного вторичного местоположения. Если же информация об изображении была определена для каждого из вторичных местоположений, то в способе 46 переходят далее к выполнению вышеупомянутой операции 88. В одном из вариантов осуществления изобретения операция 96 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36- 14016979 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 88 формируют изображение интересующего сейсмического куба, исходя из информации об изображении, определенной при операциях 84 и 94. Это изображение можно рассматривать,как дискретный визуализируемый объем, получаемый на выходе, или же оно может быть просуммировано с другими изображениями интересующего сейсмического куба. В одном из вариантов осуществления изобретения операция 88 выполняется одним или более модулями миграции, которые являются теми же самыми, что и модули 36 миграции, показанные на фиг. 2 и описанные выше, или аналогичными им. При операции 98 определяют, было ли при операции 88 сформировано изображение для каждого из мест построения изображений, заданных при операции 48. Когда способ 46 выполняется множеством узлов обработки, работающих параллельно, то эта операция определения может включать в себя одну или обе из следующих операций: операцию определения того, было ли при операции 88 сформировано изображение для мест построения изображений, ранее назначенных конкретному узлу обработки, и/или операцию определения того, было ли при операции 88 сформировано изображение для всех без исключения мест построения изображений, заданных при операции 48. Если определено, что при операции 88 не было сформировано изображение для каждого из мест построения изображений, то в способе 46 возвращаются к операции 70, запрашивают таблицу лучей, соответствующую иному месту построения изображения, и выполняют операции 72, 74, 76, 80, 82, 84, 86, 88, 92, 94 и 96 для вновь запрошенной таблицы лучей. Если же при операции 98 определено, что при операции 88 было сформировано изображение для каждого из мест построения изображений, то способ 46 продолжают далее. Если имеются дополнительные данные, миграцию которых нужно выполнить (например, от другого пункта взрыва для интересующего сейсмического куба), то выполняют эту миграцию (например, согласно способу 46). Если же не осталось каких-либо других данных, миграцию которых нужно выполнить, то в способе 46 переходят далее к операции вывода изображений, сформированных при операции 88 (для этого и для других пунктов взрыва). Если способ миграции/построения изображений представляет собой способ миграции/построения изображений с суммированием, и способ 46 продолжают с операции 98 (например, поскольку отсутствуют какие-либо дополнительные данные для миграции), то выполняют операцию 100, при которой выполняют суммирование изображений, сформированных при операции 88. После того как изображения просуммированы в одиночное выходное изображение, выполняют операцию 102, при которой производят вывод суммарного изображения. Если же способ миграции/построения изображений представляет собой способ миграции/построения изображений по сейсмограммам, то в способе 46 переходят далее от операции 98 к операции 104, при которой изображения, сформированные при операции 88, по отдельности объединяют с соответствующими отдельными изображениями, полученными по сейсмограммам, из других пунктов взрыва, для которых была выполнена миграция (например, согласно способу 46), и производят их вывод как отдельных визуализируемых объемов, полученных по сейсмограммам. Несмотря на то что настоящее изобретение было подробно описано в иллюстративных целях, исходя из тех вариантов его осуществления, которые, как полагают, являются в настоящее время наиболее целесообразными для практического применения и предпочтительными, следует понимать, что эти подробности приведены исключительно с этой целью, и что это изобретение не ограничено раскрытыми вариантами его осуществления, а, наоборот, подразумевают, что оно охватывает видоизменения и эквивалентные структуры, которые не выходят за пределы сущности и объема прилагаемой формулы изобретения. Например, необходимо понимать следующее: в настоящем изобретении предполагают, что один или более признаков любого варианта его осуществления могут быть объединены с одним или более признаками любого другого варианта его осуществления, насколько это возможно. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ обработки сейсмических данных, содержащий следующие этапы, на которых: принимают запрос на получение таблицы лучей, которая соответствует табличному местоположению на географической поверхности, из узла обработки, который выполняет обработку сейсмических данных для миграции, причем эта таблица лучей представляет собой запись одного или более параметров лучей для одного или более лучей, которые формируют фронты сейсмических волн, приходящие в табличное местоположение или в место вблизи него; определяют, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей, причем этот набор хранимых таблиц лучей включает в себя одну или более таблиц лучей, хранящихся вне узла обработки; инициируют передачу запрошенной таблицы лучей в узел обработки, если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей. 2. Способ по п.1, в котором, если запрошенная таблица лучей не содержится в наборе хранимых таблиц лучей, способ дополнительно содержит этап, на котором в узел обработки передают информацию, которая инициирует вычисление запрошенной таблицы лучей этим узлом обработки.- 15016979 3. Способ по п.2, в котором, если запрошенная таблица лучей не содержится в наборе хранимых таблиц лучей, способ дополнительно содержит этап, на котором сохраняют запрошенную таблицу лучей после вычисления узлом обработки вместе с набором хранимых таблиц лучей. 4. Способ по п.1, в котором хранящийся набор таблиц лучей хранят распределенным способом. 5. Способ по п.1, в котором хранящийся набор таблиц лучей хранят в централизованном архиве для хранения информации. 6. Способ по п.1, в котором узел обработки является единственным узлом обработки, выполняющим обработку сейсмических данных для миграции. 7. Способ по п.1, в котором узел обработки является одним из множества узлов обработки, выполняющих обработку сейсмических данных для миграции. 8. Способ по п.1, в котором один или более параметров луча представляет собой один или более следующих параметров: время пробега, амплитуду, фазу или угол падения. 9. Система, сконфигурированная для обработки сейсмических данных, содержащая множество узлов обработки, сконфигурированных для обработки сейсмических данных для миграции, причем каждый узел обработки содержит модуль миграции, сконфигурированный для определения изображения сейсмического куба под географической поверхностью, причем это определение основано, по меньшей мере, частично на одной или более таблиц лучей, при этом таблица лучей соответствует месту построения изображения на географической поверхности интересующего сейсмического куба и представляет собой запись одного или более параметров луча для одного или более лучей, которые формируют фронты сейсмических волн, приходящих в место построения изображения; модуль таблиц, сконфигурированный для получения таблиц лучей для модуля миграции; сервер, функционально связанный с каждым из множества узлов обработки для обеспечения возможности связи между сервером и узлами обработки, при этом сервер содержит модуль запросов, сконфигурированный для приема из модуля таблиц одного из узлов обработки запроса на получение таблицы лучей, соответствующей табличному местоположению на географической поверхности интересующего сейсмического куба, и для определения того, содержится ли запрошенная таблица лучей в наборе хранимых таблиц лучей, причем табличное местоположение на географической поверхности определяют посредством модуля таблиц, выдающего запрос, на основании места построения изображения, распознанного в запросе на получение таблицы лучей, поступившем из модуля миграции, связанного с модулем таблиц, выдающим запрос; модуль результатов запросов, сконфигурированный для инициирования доступа модуля таблиц,выдающего запрос, к запрошенной таблице лучей, если запрошенная таблица лучей содержится в наборе хранимых таблиц лучей. 10. Система по п.9, в которой модуль результатов запросов дополнительно сконфигурирован для инициирования вычисления запрошенной таблицы с помощью лучей модулями таблиц одного или более узлов обработки, если запрошенная таблица лучей не содержится в наборе хранимых таблиц лучей. 11. Система по п.10, в которой модули таблиц используют поперечно-изотропную параметризацию модели геологической среды с наклонной осью и способ анизотропной трассировки лучей при определении запрошенной таблицы лучей. 12. Система по п.10, в которой модулями таблиц одного или более узлов обработки, которые вычисляют запрошенную таблицу лучей, является модуль таблиц из узла обработки, который включает в себя модуль миграции, выдающий запрос. 13. Система по п.10, дополнительно содержащая архив для хранения информации, в котором хранят набор хранимых таблиц лучей, при этом запрошенную таблицу лучей сохраняют в архиве для хранения информации после вычисления с помощью модулей таблиц одного или более узлов обработки. 14. Система по п.9, в которой модуль миграции дополнительно сконфигурирован для определения истинной амплитуды сейсмических волн, отраженных от одной или более отражающих границ внутри сейсмического куба. 15. Система по п.9, в которой один или более параметров луча содержат один или более следующих параметров: время пробега, амплитуду, фазу или угол падения.
