Устройство для считывания информации с гибких пленочных носителей

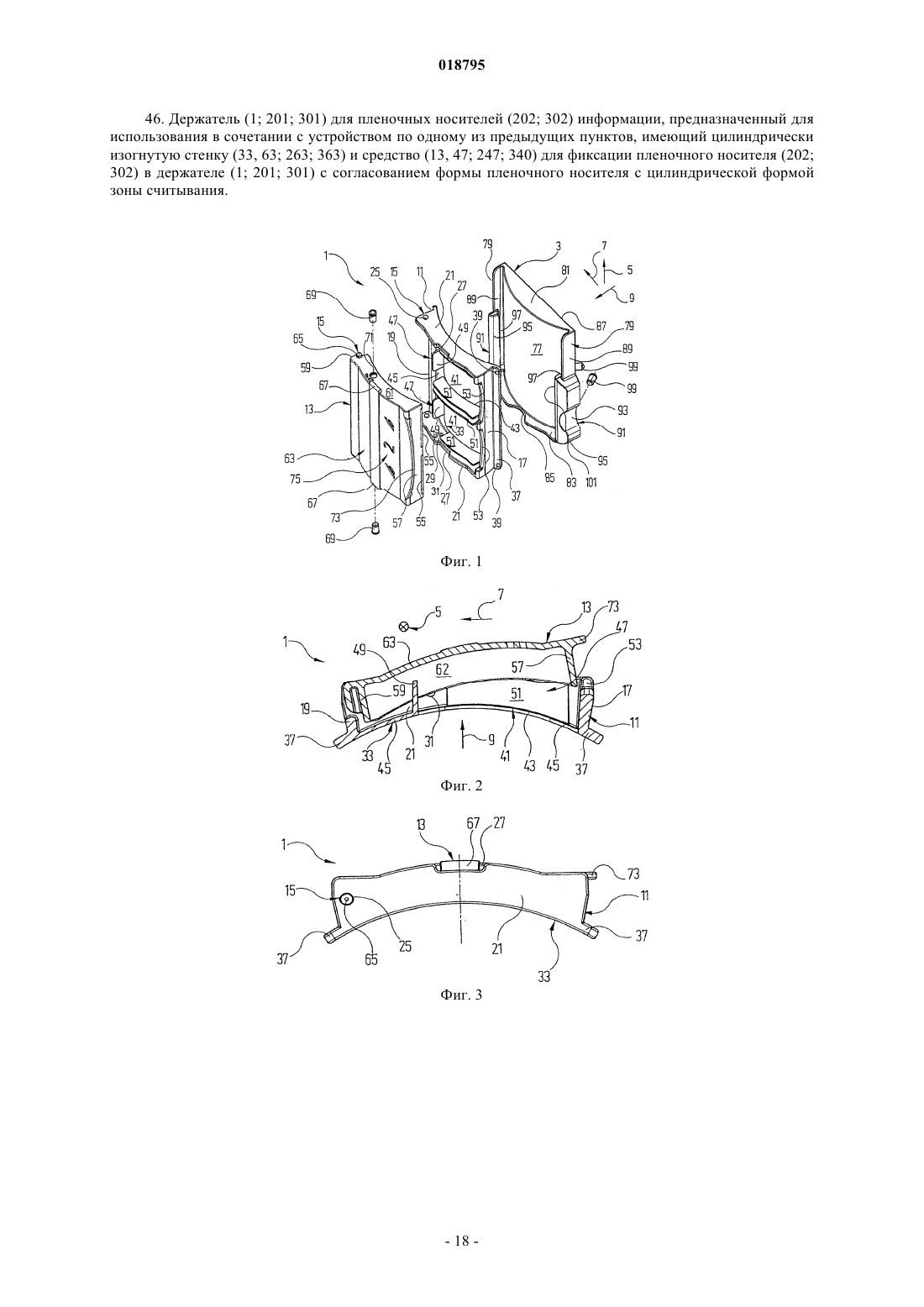

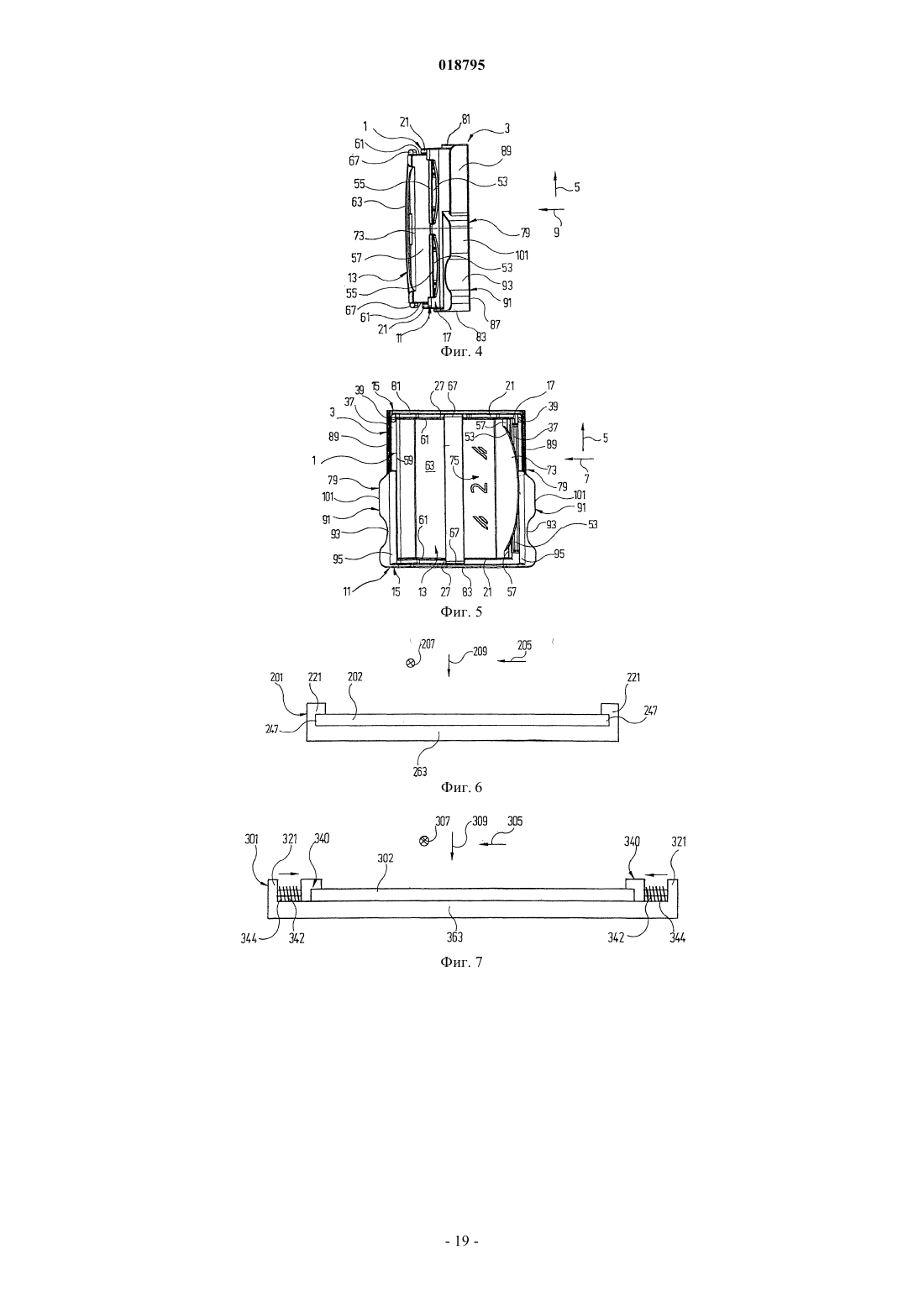

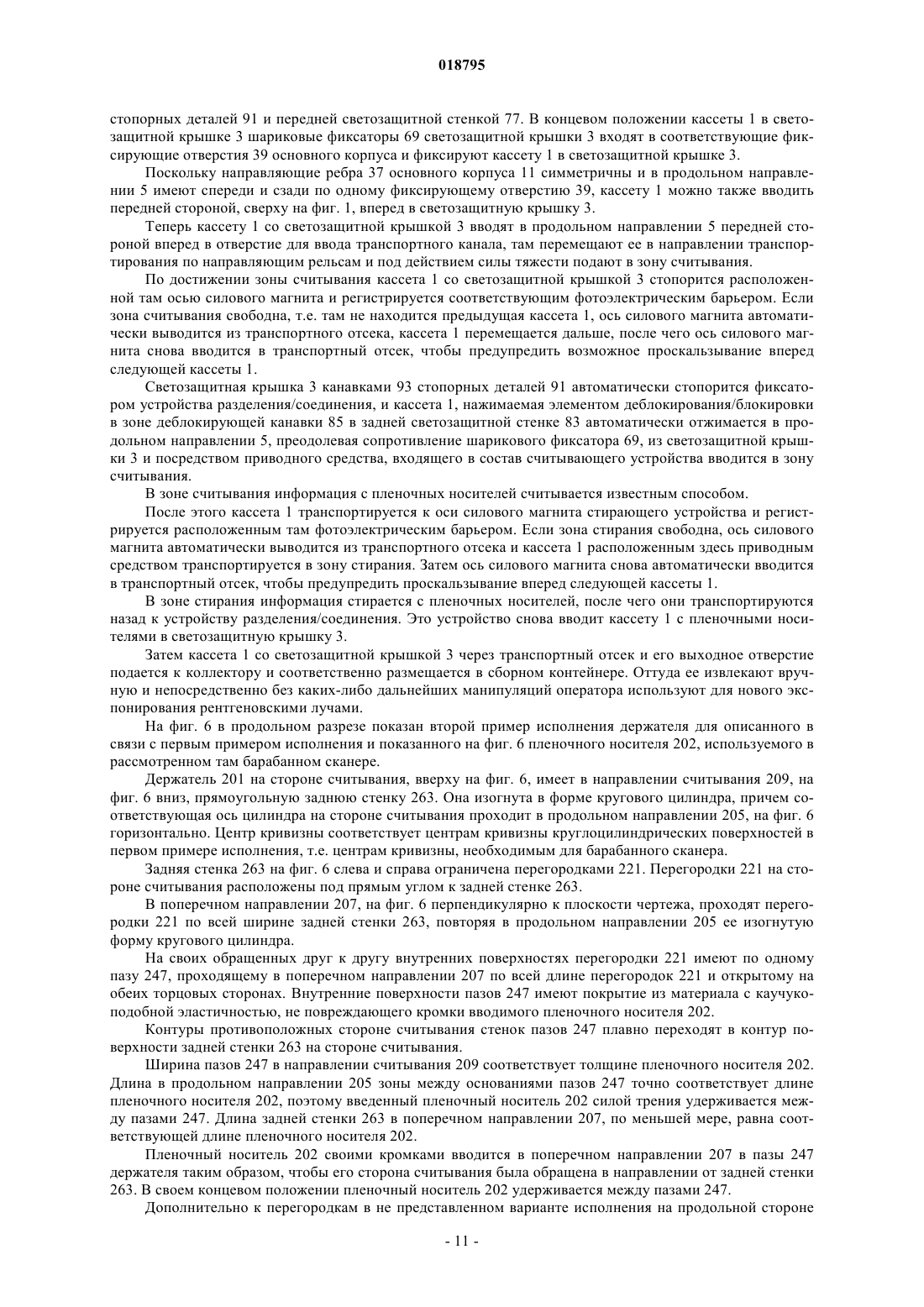

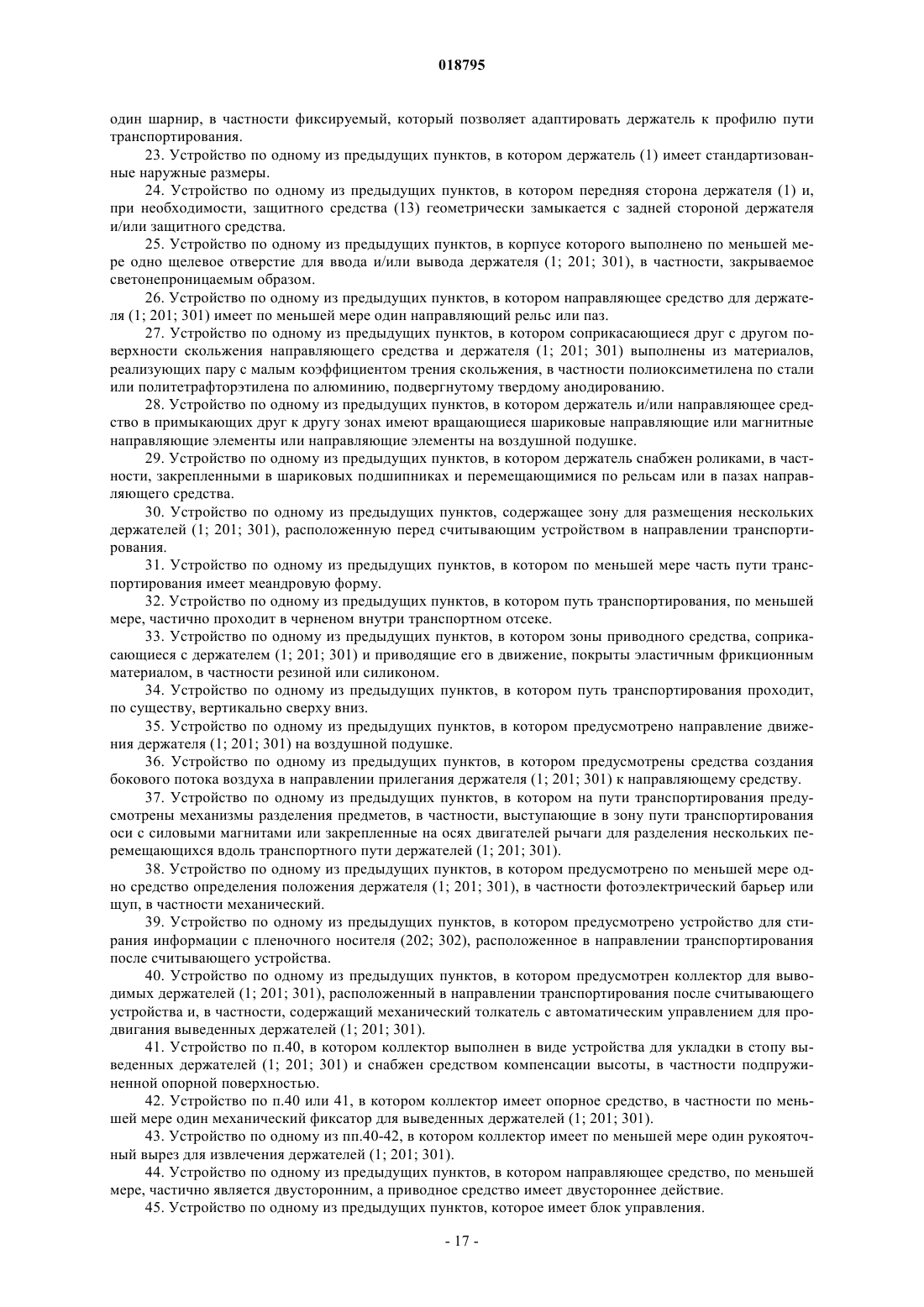

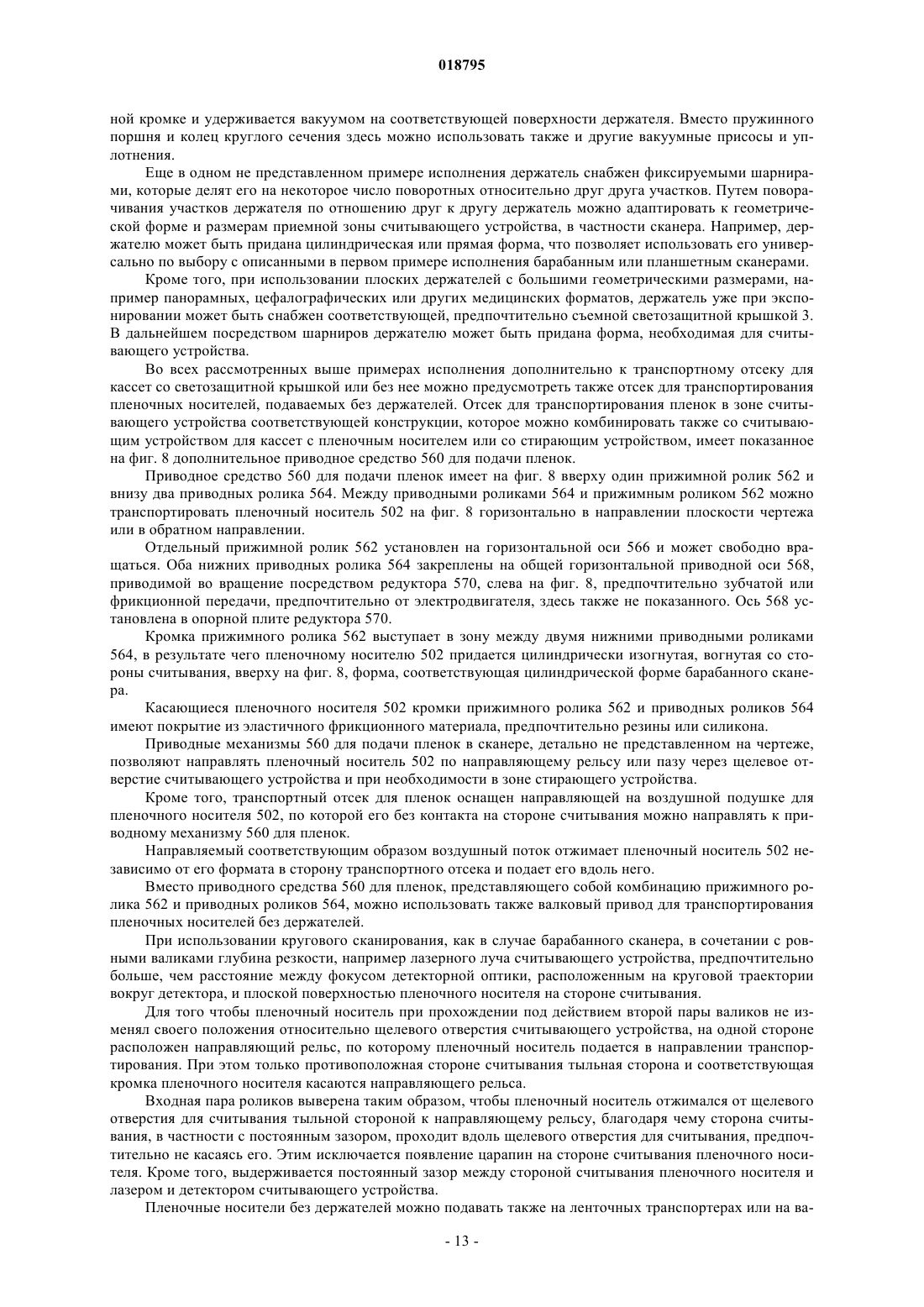

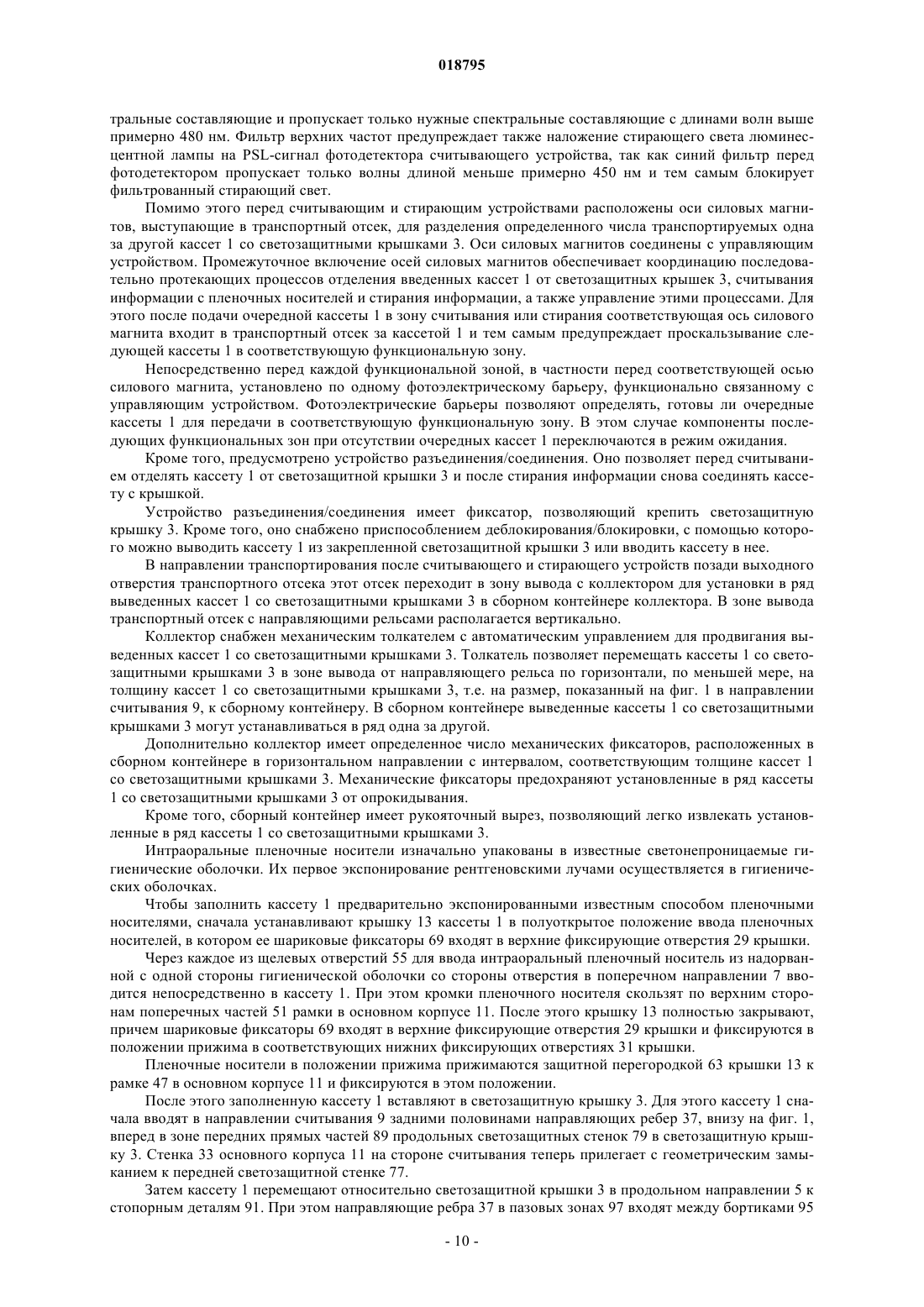

УСТРОЙСТВО ДЛЯ СЧИТЫВАНИЯ ИНФОРМАЦИИ С ГИБКИХ ПЛЕНОЧНЫХ НОСИТЕЛЕЙ В изобретении описано устройство для считывания информации с гибкого пленочного носителя. Предлагаемое в изобретении устройство включает в себя считывающее устройство для считывания записанной на пленочном носителе информации, транспортирующее устройство по меньшей мере с одним приводным средством для перемещения пленочного носителя относительно считывающего устройства вдоль направляющего средства по пути транспортирования, форма которого согласована с формой зоны считывания считывающего устройства. Предлагаемое устройство в изобретении содержит подаваемый в транспортирующее устройство держатель (1) с цилиндрически изогнутой стенкой (33, 63) и средством (13, 47) для фиксации пленочного носителя в держателе. При перемещении пленочного носителя с держателем (1) пленочный носитель не контактирует с приводным средством. Кроме того, предложен держатель (1) для пленочного носителя.(71)(73) Заявитель и патентовладелец: ДЮРР ДЕНТАЛЬ АГ (DE) Изобретение относится к устройству для считывания информации с гибкого пленочного носителя(в дальнейшем под носителем понимается носитель данных), включающее в себя считывающее устройство для считывания записанной на пленочном носителе информации, имеющее зону считывания цилиндрической формы, транспортирующее устройство по меньшей мере с одним приводным средством для перемещения пленочного носителя относительно считывающего устройства вдоль направляющего средства по пути транспортирования. Пленочные носители обычно используются вместо рентгеновских пленок для хранения, например медицинской видеоинформации, в частности информации рентгеновских снимков. Видеоинформация считывается с пленочных носителей посредством специальных считывающих устройств, в частности планшетных или барабанных сканеров. Для считывания пленочный носитель поточечно, построчно или поблочно сканируется, например, лазерным лучом, а излученная пленочным носителем видеоинформация регистрируется соответствующим оптическим детектором и анализируется в процессоре. После считывания видеоинформации ее можно стирать и повторно использовать пленочный носитель. Для сканирования в традиционных считывающих устройствах пленочный носитель, как известно, с помощью привода перемещается по пути транспортирования своей стороной считывания, содержащей видеоинформацию, вдоль зоны считывания сканера, причем одновременно лазерный луч ощупывает сторону считывания пленочного носителя в направлении, перпендикулярном направлению транспортирования. Принятая детектором видеоинформация регистрируется вместе с информацией о положении лазерного луча на пленочном носителе и соотносится с соответствующим элементом изображения пленочного носителя. Профиль пленочного носителя при транспортировании вдоль зоны считывания приспосабливается к ее форме. У барабанных сканеров она, например, цилиндрическая, у планшетных - плоская. При транспортировании в считывающем устройстве пленочный носитель не поддерживается, поэтому, в частности, на участке приводных роликов и/или направляющих рельсов он подвергается преждевременному износу, например в виде царапин. Вследствие этого число циклов обращения пленочного носителя заметно сокращается. Задача настоящего изобретения состоит в том, чтобы предложить такую конструкцию упомянутого в начале устройства, чтобы при считывании уменьшить в особенности механическую нагрузку на пленочный носитель. Эта задача решается согласно изобретению применением подаваемого в транспортирующее устройство держателя с цилиндрически изогнутой стенкой и средством для фиксации пленочного носителя в держателе. Таким образом, форма и размеры держателя согласованы с формой пути транспортирования, и при перемещении пленочного носителя с держателем пленочный носитель не контактирует с приводным средством. Это позволяет уменьшить износ пленочного носителя и тем самым увеличить срок его службы. Кроме того, с пленочными носителями на держателях проще обращаться, и поэтому они быстрее подаются к считывающему устройству и транспортируются через него. Таким образом, согласно изобретению пленочный носитель, по меньшей мере, во время считывания защищен держателем. Благодаря держателю не требуется прямой контакт пленочного носителя, например с приводными роликами приводного средства и/или направляющими рельсами или поверхностями на пути транспортирования. Это позволяет в значительной мере избежать появления на пленочном носителе царапин и рисок от трения. Благодаря согласованию формы и размеров держателя со считывающим устройством даже при высоких скоростях транспортирования обеспечиваются оптимальные результаты считывания. Например,держатель на пути транспортирования перемещается практически без зазора или люфта, что позволяет всегда точно выдерживать требуемое расстояние между лазером или соответствующим источником света, в частности сканером, и стороной считывания пленочного носителя. Размер держателя будет, как правило, зависеть от размера пленочного носителя. Он может колебаться от небольших интраоральных центральных форматов 2030 мм до больших пленочных форматов 350430 мм. В особенно предпочтительном варианте осуществления изобретения считывающим устройством является барабанный сканер, в частности для прямоугольных пленочных носителей. С использованием барабанных сканеров достигаются особенно хорошие результаты считывания. Предпочтительно пленочный носитель представляет собой интраоральный пленочный носитель, к которому предъявляются особые гигиенические требования. Пленочные носители такого типа не должны соприкасаться, в частности, со считывающим устройством. Целесообразно, чтобы пленочный носитель имел возможность разъемного соединения с держателем. Это позволяет экспонировать пленочный носитель отдельно от держателя, а в дальнейшем для считывания соединять носитель с держателем. Например, интраоральный пленочный носитель может быть упакован в известную светонепроницаемую гигиеническую оболочку. Затем после экспонирования рентгеновскими лучами пленочный носитель переносят на жесткий держатель. Для того чтобы технически просто расположить пленочный носитель на держателе, он может быть выполнен в виде кассеты и по меньшей мере с одним щелевым отверстием, позволяющим вводить пленочный носитель в держатель, в частности из оболочки, например из гигиенической оболочки. Это обеспечивает гигиеничное введение пленочного носителя, без контакта с ним, например непосредственно из вскрытой с одной стороны гигиенической оболочки в держатель. Помимо этого держатель со стороны, обращенной к стороне считывания пленочного носителя, может иметь по меньшей мере одну рамку, на которой позиционируется пленочный носитель. Рамка определяет требуемое расстояние между лазером или соответствующим источником света или детектором и стороной считывания пленочного носителя. Вместо рамки или дополнительно к ней держатель со стороны, обращенной к стороне считывания пленочного носителя, т.е. к стороне сканирования, может иметь по меньшей мере одну прозрачную, как стекло, ровную или изогнутую в соответствии с формой считывающего устройства пластину, в частности из стойкого к царапанию и/или грязеотталкивающего материала, на которой позиционируется пленочный носитель. Благодаря тому, что прозрачная поверхность выполнена из стойкого к царапанию или грязеотталкивающего материала, исключается искажение сканированного изображения загрязнениями или царапинами. Чтобы при заправке пленочного носителя уменьшить его износ от трения о рамку или пластину,держатель целесообразно снабдить запирающейся крышкой, которая фиксировала бы пленочный носитель в держателе. Пленочный носитель можно прижимать крышкой, например, к рамке или пластине только после его ввода через щель, в частности снабженную откидной створкой. Кроме того, держатель может иметь по меньшей мере два паза для размещения по меньшей мере двух, в частности противоположных, кромок пленочного носителя. Пазы служат для направления по меньшей мере двух сторон пленочного носителя при его заправке и для его удержания в конечном положении. Для удержания пленочного носителя на держателе он может быть также снабжен магнитным средством фиксации (фиксатором), в частности по меньшей мере часть держателя может представлять собой постоянный магнит, а пленочный носитель с тыльной стороны, противоположной стороне считывания,может быть снабжен покрытием из диамагнитной пленки. Пленочный носитель притягивается магнитными силами к соответствующей поверхности держателя и фиксируется на ней. Так, его очень просто позиционировать и снова удалять, не оставляя фрагментов. Вместо этого держатель может иметь по меньшей мере одну электростатически заряженную поверхность для фиксации пленочного носителя, причем эта поверхность, в частности, может быть снабжена первым электростатически заряженным функциональным слоем, а на тыльную сторону пленочного носителя, противоположную стороне считывания, может быть нанесен второй функциональный слой,взаимодействующий с первым функциональным слоем. От магнитных деталей в этом варианте можно отказаться. В качестве альтернативы или дополнения держатель может иметь адгезионный слой, в частности обновляемый, например двустороннюю клеящую пленку, удерживающий пленочный носитель. Адгезионные слои позволяют реализовать надежные соединения. В дальнейшем при замене пленочного носителя можно обновить адгезионный слой и повторно использовать держатель/пленочный носитель. В другом альтернативном варианте осуществления изобретения можно отказаться от магнитных деталей или деталей электростатического действия и/или клеев, если держатель включает в себя вакуумный присос для фиксации пленочного носителя, в частности за его гладкую тыльную сторону, причем вакуумный присос как средство фиксации может включать в себя пружинный поршень для создания вакуума и уплотнение, в частности по меньшей мере одно уплотнительное кольцо круглого сечения, для герметизации примыкающей к тыльной стороне пленочного носителя зоны, в которой создается вакуум. В этом варианте пленочный носитель удерживается на соответствующей поверхности держателя под действием вакуума. Пружинный поршень с помощью уплотнения может создавать длительный вакуум,позволяющий долго удерживать пленочный носитель. На гладкой тыльной стороне пленочного носителя можно создать очень хорошее уплотнение. В другом предпочтительном варианте осуществления изобретения держатель может иметь по меньшей мере одну упорную кромку в качестве вспомогательного средства позиционирования пленочного носителя. В частности, при использовании магнитных, электростатических, вакуумных или снабженных адгезионным слоем средств фиксации упорная кромка значительно упрощает позиционирование пленочного носителя в держателе или на ней. Еще в одном предпочтительном варианте осуществления изобретения держатель может иметь по меньшей мере одно зажимное приспособление для фиксации пленочного носителя, причем зажимное приспособление может включать в себя несколько, в частности два, взаимодействующих друг с другом зажимных элемента, соответствующих противолежащим кромкам пленочного носителя, либо зажимной элемент и взаимодействующую с ним упорную шину, соответствующую кромке пленочного носителя,противоположной зажимному элементу, причем зоны зажимного приспособления, примыкающие к кромкам пленочного элемента, могут быть выполнены из материала с каучукоподобной эластичностью. В случае цилиндрических держателей пленочные носители могут удерживаться с двух сторон посредством зажимных элементов в виде пружинных фиксаторов. Материал с каучукоподобной эластичностью, которым предпочтительно покрывать поверхности зажимных элементов, предупреждает повреждение кромок пленочного носителя. Использование неподвижной упорной шины и противоположных ей зажимных элементов позволяет значительно упростить конструкцию устройства. Приводное средство для держателей может включать в себя по меньшей мере один ленточный транспортер или по меньшей мере одну линию приводных валиков или роликов. Возможен другой предпочтительный вариант осуществления изобретения, в котором держатель может иметь съемное защитное средство, в частности светонепроницаемую защитную крышку, причем защитное средство включает в себя элемент соединения с держателем, в частности обеспечивающий геометрическое замыкание, магнитный или адгезионный, в частности покрытый клеящим слоем. Соединительный элемент может иметь предпочтительно автоматически размыкающееся перед считыванием и автоматически замыкающееся после этого раздвижное или разъемное соединение. Предпочтительно защитное средство может быть, в частности, автоматически съемным при вводе в направлении транспортирования перед считывающим устройством и при выводе в направлении транспортирования после считывающего устройства. Это имеет то преимущество, что держатель при работе устройства в освещенных помещениях, в частности до ввода держателя, например, в автоподатчик сканера, защищен от света. Целесообразно, чтобы съемное защитное средство, по меньшей мере, в зоне светочувствительного слоя пленочного носителя было выполнено из тонкостенного материала с высокой проницаемостью для рентгеновских лучей, в частности из алюминия или пластмассы с наполнителем из углеродного волокна. Так, например защитное средство после использования, в частности с двухсторонними направляющими,можно снова соединять с пленочным носителем или держателем с пленочным носителем, что позволяет в дальнейшем непосредственно использовать облучение рентгеновским излучением, не прибегая к дополнительным средствам. Это особенно удобно при использовании устройства в медицине, так как требуется лишь небольшое число манипуляций, что существенно улучшает гигиенические условия. Для того чтобы непосредственно устанавливать держатель с пленочным носителем в рентгеновский аппарат, можно придать защитному средству форму рентгеновской кассеты с расположенными внутри него направляющими средствами для держателя. Еще в одном предпочтительном варианте осуществления изобретения держатель может иметь по меньшей мере один шарнир, в частности фиксируемый, который позволяет адаптировать держатель к профилю пути транспортирования. Это особенно удобно, например, при использовании пленочных носителей на плоских держателях больших геометрических размеров, например для панорамных, цефалографических или медицинских форматов в сочетании со считыванием по кругу. В этом случае держатель уже при экспонировании может быть снабжен съемным, в частности, проницаемым для рентгеновских лучей светозащитным покрытием. Фиксируемые шарниры позволяют придавать держателю нужную для считывающего устройства, в частности при использовании барабанных сканеров, цилиндрическую форму. Кроме того, также могут быть стандартизованы наружные размеры держателя. Чтобы упростить конструкцию пути транспортирования внутри устройства, целесообразно выбрать единые наружные размеры держателя. При использовании пленочных носителей меньших форматов можно также заправлять в один держатель несколько пленочных носителей. Передняя сторона держателя, а в некоторых случаях также защитного средства может геометрически замыкаться с задней стороной держателя и/или защитного средства. Это упрощает обращение с держателем и экономит место на его установку, поскольку можно устанавливать несколько держателей, в частности с защитными средствами, один за другим или друг на друга практически без зазора. В особенно предпочтительном варианте в корпусе устройства может быть выполнено по меньшей мере одно щелевое отверстие для ввода и/или вывода держателя, в частности, закрываемое светонепроницаемым образом. Предпочтительно могут быть предусмотрены откидная или сдвижная створка или щетка, плотно закрывающие отверстие от наружного света. Створка или щетка могут быть выполнены таким образом,чтобы при вводе или выводе держателя они прилегали к внешнему контуру держателя и образовывали с ним по возможности минимальный зазор. Поскольку как створка, так и щетка всегда оказывают давление на держатель, створка или щетка располагаются у входного или выходного щелевого отверстия (во избежание износа и появления царапин на стороне считывания пленочного носителя) не на стороне считывания, а предпочтительно с тыльной стороны держателя или пленочного носителя. Для обеспечения направленного перемещения держателя вдоль пути транспортирования, в частности через сканирующую щель считывающего устройства, направляющее средство держателя может иметь по меньшей мере один направляющий рельс (шину) или паз. Транспортирование практически без трения при фрикционном замыкании держателя с направляющим средством в одном из других предпочтительных вариантов осуществления изобретения может быть обеспечено путем использования для соприкасающихся, скользящих относительно друг друга поверхно-3 018795 стей направляющего средства и держателя материалов, реализующих пару с малым коэффициентом трения скольжения, в частности полиоксиметилена по стали или политетрафторэтилена по алюминию, подвергнутому твердому анодированию. В другом варианте для уменьшения трения держатель и/или направляющее средство в примыкающих друг к другу зонах могут иметь вращающиеся шариковые направляющие или магнитные направляющие элементы или направляющие элементы на воздушной подушке. По той же причине держатель может быть снабжен роликами, в частности закрепленными в шариковых подшипниках и перемещающимися по рельсам или в пазах направляющего средства. Чтобы обеспечить быструю подачу нескольких держателей, перед считывающим устройством в направлении транспортирования может быть предусмотрена зона для размещения нескольких держателей. В частности в этой зоне можно соответственно удлинить направляющий рельс или направляющий паз. Часть направляющего средства, в частности направляющие рельсы, может заходить в зону перед входным щелевым отверстием, глядя в направлении транспортирования. По меньшей мере часть пути транспортирования может иметь меандровую форму, что при необходимости позволит экранировать падающий свет, в частности перед зоной считывания, например сканирующей щелью считывающего устройства. Для этого путь транспортирования, по меньшей мере, частично может проходить в черненом внутри транспортном отсеке. Чтобы обеспечить транспортирование по возможности без проскальзывания и избежать появления царапин на стороне считывания пленочного носителя, зоны приводного средства, соприкасающиеся с держателем и приводящие его в движение, могут быть покрыты эластичным фрикционным материалом,в частности резиной или силиконом. Путь транспортирования может проходить вертикально сверху вниз. В этом случае держатель движется под действием силы тяжести, поэтому только в зоне считывающего, а в некоторых случаях также стирающего устройства требуются соответствующие приводные элементы, проводящие держатель с требуемой скоростью вдоль зоны считывания или зоны стирания. Это значительно упрощает конструкцию и, следовательно, снижает стоимость устройства. Направление движения держателя можно реализовать на воздушной подушке. Держатель может в этом случае перемещаться, например в транспортном отсеке, на воздушной подушке. Здесь преимущество состоит в том, что держатель направляется бесконтактно и, следовательно, не подвержен износу. Чтобы при транспортировании обеспечить боковое направление держателей различных форматов,предпочтительно вдоль стенки транспортного отсека, может быть предусмотрено создание бокового потока воздуха в направлении прилегания держателя к направляющему средству, который направлял бы держатель. Помимо этого на пути транспортирования могут быть реализованы механизмы разделения предметов, в частности выступающие в зону пути транспортирования оси с силовыми магнитами или закрепленные на осях двигателей рычаги, предназначенные для разобщения нескольких направляемых вдоль пути транспортирования держателей. Установка промежуточных механизмов разделения позволяет, например последовательно управлять протекающими в соответствующих функциональных зонах процессами, в частности отделением введенных держателей от защитных средств, например от светозащитных крышек, и их повторной установкой в зоне разделения/блокировки, считыванием информации с пленочных носителей в зоне считывания и стиранием информации с пленочных носителей в зоне стирания. Это исключает одновременный вход нескольких держателей в одну из указанных функциональных зон. Дополнительно может быть предусмотрено по меньшей мере одно средство для определения положения держателя, в частности фотоэлектрический барьер или щуп, в частности механический. Это позволяет контролировать пути транспортирования, в частности, в зоне механизмов разделения, и регистрировать другие стоящие на очереди для перевода в следующую зону держатели. В этом случае элементы последующих ступеней процесса можно переключать в режим ожидания, если дальнейшая подача держателей прекращается. Кроме того, после считывающего устройства в направлении транспортирования может быть расположен коллектор для выводимых держателей, содержащий механический толкатель с автоматическим управлением для продвигания выведенных держателей. Это позволяет разместить в ряд, в частности последовательно, в зоне выдачи несколько держателей. Например, при вертикальном направлении транспортирования с помощью толкателя держатели можно отодвигать по горизонтали от направляющего средства из зоны выдачи по меньшей мере на толщину одного держателя. Для этого направляющее средство может быть выполнено раскрывающимся в зоне выдачи. В целях экономии места предпочтительно обеспечить опрокидывание и укладку в стопу держателей в горизонтальной ориентации. Для последовательного опрокидывания всех держателей на одинаковый уровень целесообразно выполнить коллектор в виде устройства для укладки в стопу выведенных держателей и снабдить его средством компенсации высоты, в частности подпружиненной опорной поверхностью. Подпружиненная опорная поверхность располагается под стопой. Она опускается на толщину од-4 018795 ного держателя или пленочного носителя при укладке на стопу следующего держателя или следующего пленочного носителя, т.е. увеличении нагрузки на вес одного держателя или одного пленочного носителя. Поэтому верхний держатель или верхний пленочный носитель в стопе всегда находится на одном и том же уровне. Дополнительно коллектор может иметь опорное средство, в частности по меньшей мере один механический фиксатор для выводимых держателей. При последовательном расположении держателей в вертикальном направлении продольной оси это создает то преимущество, что они не падают от сотрясений. Целесообразно располагать опорные элементы в горизонтальном направлении с интервалом в толщину одного держателя или пленочного носителя. Чтобы просто пальцами извлекать держатели в коллекторе можно предусмотреть по меньшей мере один рукояточный вырез. Кроме того, направляющее средство может быть двусторонним, а основное/дополнительное приводное средство может иметь двустороннее действие. Преимущество такого исполнения состоит в том,что, например, при использовании защитного средства для держателя их по окончании считывания можно возвращать в то же самое защитное средство. Кроме того, можно отказаться от отдельного выходного отверстия. Однако достаточно, чтобы двухсторонней была также только часть защитного средства в зоне считывания или стирания информации. Здесь держатель можно было бы проводить по ответвлению от основного пути транспортирования с движением в одном направлении посредством соответствующего приводного средства двустороннего действия в зону считывания/стирания. После считывания/стирания информации держатель можно посредством приводного средства перемещать в противоположном направлении по ответвлению обратно на основной путь транспортирования и дальше в основном направлении транспортирования. Наряду с этим устройство может включать в себя блок, по меньшей мере, частично автоматизированного управления подачей, при необходимости разобщением и соединением держателей и защитных средств, считыванием и/или стиранием информации с пленочного носителя. Предлагаемый в изобретении держатель для пленочных носителей можно использовать в сочетании с описанным выше устройством. Примеры осуществления более подробно поясняются ниже с помощью чертежей, на которых показано: на фиг. 1 - монтажная схема первого примера исполнения кассетного держателя для двух пленочных носителей для использования в барабанном сканере, в данном случае со светозащитной крышкой,на фиг. 2 - вид в разрезе перпендикулярно продольному направлению держателя по фиг. 1, в данном случае без светозащитной крышки, причем крышка держателя показана в полуоткрытом положении для ввода пленочных носителей,на фиг. 3 - вид держателя по фиг. 1 в продольном направлении, в данном случае с закрытой крышкой,на фиг. 4 - вид сбоку держателя по фиг. 1, причем светозащитная крышка в данном случае установлена на держатель на стороне считывания,на фиг. 5 - вид со стороны крышки держателя по фиг. 1 со светозащитной крышкой,на фиг. 6 - вид в продольном разрезе второго варианта исполнения держателя для пленочного носителя, причем держатель имеет два паза для ввода и удержания (фиксации) пленочного носителя,на фиг. 7 - вид в продольном разрезе третьего варианта исполнения держателя для пленочного носителя, причем держатель имеет два пружинных фиксатора для удержания пленочного носителя,на фиг. 8 - вид в разрезе перпендикулярно к направлению транспортирования приводного средства сканера для пленочных носителей без держателей. На фиг. 1 показаны жесткая кассета 1 в качестве держателя для двух не представленных здесь прямоугольных гибких интраоральных пленочных носителей и светозащитная крышка 3 для кассеты 1. На фиг. 2, 3 представлены вид в разрезе и общий вид в сборе кассеты 1 без светозащитной крышки 3 в продольном направлении 5, на фиг. 1 снизу. На фиг. 4, 5 показан вид сбоку кассеты 1 со светозащитной крышкой в поперечном направлении 7, на фиг. 1 снизу справа вверх налево, и вид со стороны крышки в направлении 9, противоположном направлению считывания, на фиг. 1 представленном сверху справа вниз налево. Кассета 1, закрытая светозащитной крышкой 3, может подводиться к барабанному сканеру для считывания информации с пленочных носителей и транспортироваться в продольном направлении 5. С размещенных в кассете 1 пленочных носителей считывающее устройство может считывать информацию в направлении считывания 9. На кассету 1 на стороне считывания, т.е. справа на фиг. 1, надвигается светозащитная крышка 3 в продольном направлении 5, на фиг. 1 снизу вверх. Соединенная со светозащитной крышкой 3 кассета 1 имеет, по существу, наружные размеры, соответствующие размерам обычной рентгеновской кассеты, поэтому ее можно непосредственно устанавливать в известный рентгеновский аппарат. Формы и размеры кассеты 1 в поперечном сечении, а также форма и размеры транспортного отсека согласованы друг с другом по профилю в направлении транспор-5 018795 тирования. Сторона считывания кассеты 1 изогнута соответственно форме цилиндра. В направлении считывания 9 кассета 1 и светозащитная крышка 3 имеют, по существу, прямоугольную форму. Кассета 1 состоит из основного корпуса 11 на фиг. 1 в середине и крышки 13, показанной слева на фиг. 1. Крышка 13 соединена с возможностью поворота с основным корпусом 11 двумя шарнирами 15,расположенными на некотором расстоянии друг от друга по вертикали. Основной корпус 11 в продольном направлении 5 ограничен противоположной шарнирам продольной стенкой 17 впереди на фиг. 1 и параллельной ей задней продольной стенкой 19 на стороне шарниров. В поперечном направлении 7 он ограничен перпендикулярными к продольным стенкам перегородками 21. Удлиненные на стороне считывания кромки перегородок 21 изогнуты в форме кругового цилиндра,а с тыльной стороны, противоположной стороне считывания, слева на фиг. 1, в направлении 9, противоположном направлению считывания, с тем же центром кривизны выпукло изогнуты в форме кругового цилиндра. В зоне своих концов, обращенных к продольной стенке 19 на стороне шарниров, перегородки 21 имеют сквозное в направлении 5 отверстие 25 шарнирной цапфы. Задние относительно направления считывания 9 стороны перегородок 21 в поперечном направлении 7 имеют расположенную примерно в середине позиционирующую прорезь 27. Помимо этого на внутренней поверхности перегородки 21, обращенной к другой перегородке 21,предусмотрено не сквозное внутреннее углубление 29 и не сквозное внешнее углубление 31 для фиксации крышки. Углубления 29, 31 для фиксации крышки находятся в зоне между прорезями 27 для позиционирующего выступа и отверстием 25 шарнирной цапфы рядом с прорезью 27. Они расположены на дуге окружности, центр которой совпадает с осевым центром отверстия 25 шарнирной цапфы. Кроме того, основной корпус 11 на стороне считывания в зоне, ограниченной продольными стенками 17, 19 и перегородками 21, снабжен стенкой 33. Передняя лицевая поверхность стенки 33 на стороне считывания является частью боковой поверхности кругового цилиндра, ось которого на стороне считывания проходит в продольном направлении 5. Центр кривизны кругового цилиндра совпадает с центрами кривизны длинных торцовых поверхностей перегородок 21. Стенка 33 на стороне считывания несколько выступает в поперечном направлении 7 за противоположную шарнирам сторону продольной стенки 17 и на столько же за шарнирную сторону продольной стенки 19. Выдавленные участки в каждом случае образуют удлиненное в продольном направлении 5 направляющее ребро 37. В обоих концах направляющих ребер 37 на одинаковом расстоянии от соответствующей кромки на их тыльных сторонах, противоположных стороне считывания, предусмотрено фиксирующее отверстие 39 основного корпуса. Направляющие ребра 37 зеркально симметричны относительно перпендикулярной к продольному направлению 5 первой плоскости симметрии и зеркально симметричны друг другу относительно перпендикулярной к поперечному направлению 7 второй плоскости симметрии. Кроме того, стенка 33 на стороне считывания имеет в продольном направлении 5 два расположенных одно за другим почти прямоугольных окна 41 для считывания, отделенных в поперечном направлении 7 поперечной зоной 43 стенки 33 на стороне считывания и расположенной по периметру кромочной зоной 45 стенки 33 на стороне считывания от продольных стенок 17, 19 и перегородок 21. Окна 41 для считывания с тыльной стороны поперечной зоны 43, противоположной стороне считывания, и кромочной зоны 45 стенки 33 на стороне считывания снабжены прямоугольной, открытой по углам рамкой 47 для наложения пленочных носителей. Рамки 47 состоят из двух попарно, по существу, параллельных друг другу продольных частей 49 и двух поперечных частей 51, установленных перпендикулярно к поперечной зоне 43 и к расположенной по периметру кромочной зоне 45 стенки 33 на стороне считывания. Части 49, 51 рамки представляют собой прямоугольные плоские пластинки, причем длинные стороны поперечных частей 51 рамки изогнуты в соответствии с кривизной стенки 33 на стороне считывания. Обращенные в направлении, противоположном стенке 33, на стороне считывания верхние стороны поперечных частей 51 рамки изогнуты, за исключением короткой зоны на стороне окна, с таким же радиусом кривизны, что и стенка 33 на стороне считывания, и, следовательно, проходят параллельно ей. Короткие зоны верхних сторон поперечных частей 51 рамки на короткой стороне кассеты 1, справа внизу на фиг. 1, прямые. Они плавно примыкают к изогнутой зоне и относительно нее отклонены от стенки 33 на стороне считывания. Соответствующие верхние стороны продольных частей 49 рамки находятся на одинаковой высоте в продольном направлении 5 с удлинениями верхних сторон обращенных к ним концов поперечных частей 51 рамки. Высота рамок 47 в продольном направлении 5, т.е. расстояние их верхних сторон от стенки 33 на стороне считывания, задана соответствующей требуемому расстоянию между лазером или детектором считывающего устройства и стороной считывания пленочного носителя. Противоположная стороне считывания верхняя сторона дальней от шарниров продольной стенки 17 имеет две расположенных в направлении считывания 9 от стороны считывания вогнутые канавки 53 для соответствующих щелевых отверстий 55 в крышке 13 для ввода пленочных носителей. Болееподробное описание этих пазов приведено ниже. Каждая канавка 53 предназначена для одной из рамок 47. Канавки 53 в продольном направлении 5 немного выходят за пределы удлинений прямых участков поперечных частей 51 соответствующей рамки 47. Крышка 13 кассеты 1 имеет на стороне отверстия продольную стенку 57, соответствующую противоположной шарнирам продольной стенке 17, продольную стенку 59, соответствующую продольной стенке 19 на стороне шарниров и две перегородки 61 крышки, соответствующие перегородкам 21 корпуса. В середине между стенками 61 крышки параллельно им расположена показанная на фиг. 2 средняя перегородка 62 крышки. Сторона крышки 13, противоположная стороне считывания, закрывается защитной перегородкой 63. В продольном направлении 5 свободные на стороне считывания кромки защитной перегородки 63,перегородок 61 крышки и средней перегородки 62 крышки изогнуты, по существу, в форме кругового цилиндра, причем соответствующие оси цилиндров на стороне считывания проходят в продольном направлении 5, а их профили соответствуют профилям поперечных частей 51 рамки в основном корпусе 11 или стенки 33 на стороне считывания. Наружные размеры крышки 13 в продольном направлении 5 и в поперечном направлении 7 несколько меньше, чем соответствующие внутренние размеры основного корпуса 11. Ее внутренние размеры в продольном направлении 5 и в поперечном направлении 7 несколько больше, чем соответствующие внешние размеры рамки 47 в основном корпусе 11. Поэтому крышку 13 можно вводить стенками 57, 59,61 вперед в промежуточное пространство между рамкой 47 и продольными стенками 17, 19 или перегородками 21 основного корпуса 11, причем средняя перегородка 62 крышки входит между двумя внутренними перегородками 21 корпуса. В положении прижима при полностью введенной, т.е. закрытой крышке 13, обращенная к стороне считывания внутренняя сторона защитной перегородки 63 крышки 13 прилегает к верхним сторонам частей 49, 51 рамки в основном корпусе 11, благодаря чему не показанные здесь пленочные носители прижимаются к рамкам 47 и фиксируются. Высота в направлении считывания 9 перегородок 61 крышки,средней перегородки 62 крышки и продольных стенок 57, 59 крышки рассчитана таким образом, что их стороны на стороне считывания при закрытой крышке 13 прилегают на стороне считывания к стенке 33 основного корпуса 11 в их поперечной зоне 43 или к кромочным зонам 43 и не пропускают света. Профиль крышки 13 на стороне, противоположной стороне считывания, в продольном направлении 5, по существу, соответствует профилю светозащитной крышки 3 на стороне считывания, что позволяет с экономией места устанавливать одну за другой в направлении считывания 9 несколько кассет 1 с геометрическим замыканием. В противоположной шарнирам продольной стенке 57 крышки в ее концах на стороне считывания в продольном направлении 5 предусмотрены два щелевых отверстия 55, расположенных один за другим и открытых к стороне считывания. Через щелевые отверстия 55 в полуоткрытом положении крышки 13 в кассету 1 вводятся пленочные носители. Щелевые отверстия 55 в продольном направлении 5 имеют примерно такую же длину, что и канавки 53 в основном корпусе 11, скорее несколько короче их. Их ширина в направлении считывания 9 несколько больше толщины пленочных носителей. В положении крышки 13, в котором осуществляется подача пленочных носителей, щелевые отверстия 55 в поперечном направлении 7, если смотреть снаружи на кассету 1, свободно доступны позади соответствующих канавок 53, что позволяет вводить пленочные носители. В положении прижима щелевые отверстия 55 на стороне отверстия закрыты продольной стенкой 17 основного корпуса 11, поэтому через них свет не попадает внутрь кассеты 1. Далее перегородки 61 крышки в зоне их концов на стороне шарниров на их обращенных наружу от кассеты внешних сторонах имеют сферическую шарнирную цапфу 65, ось которой проходит в продольном направлении 5. У собранной кассеты 1 сферические шарнирные цапфы 65 зафиксированы в соответствующих отверстиях 25 шарнирных цапф в перегородках 21 основного корпуса 11 и образуют с ними шарниры 15, вокруг которых крышка 13 может поворачиваться для закрывания кассеты 1 и прижимания пленочных носителей к основному корпусу 11. Кроме того, перегородки 61 имеют в поперечном направлении 7 позиционирующие выступы 67,соответствующие позиционирующим прорезям 27 в перегородках 21 основного корпуса 11. Позиционирующие выступы 67 находятся примерно в середине зоны длинных сторон перегородок 61 крышки, обращенных в направлении от основного корпуса 11. Они расположены на их внешних сторонах и закреплены на них по отдельности. Размеры позиционирующих выступов 67 соответствуют внутренним размерам позиционирующих прорезей 27. При полностью закрытой крышке 13 позиционирующие выступы 67 входят в позиционирующие прорези 27 и препятствуют боковому смещению крышки 13 относительно основного корпуса 11. Помимо этого в каждой перегородке 61 крышки установлен фиксирующий элемент 69, по форме близкий к шарику, который при полуоткрытой крышке в положении подачи пленочных носителей входит в соответствующее отверстие 29 в задней части крышки и при закрытой крышке 13 в положении прижима фиксируется в соответствующем отверстии 31 в передней части крышки. Шариковые фиксирующие элементы 69 вставлены снаружи в соответствующие отверстия 71 в перегородках 61 крышки. Расстояние между осями шариковых фиксирующих элементов 69 и осями соответствующих сферических шарнирных цапф 65 равно расстоянию между центрами соответствующих отверстий 25 шарнирных цапф и центрами фиксирующих отверстий крышки в перегородках 21 основного корпуса 11. В удлинении защитной перегородки 63 на стороне отверстия из продольной стенки 57 крышки в продольном направлении 5 выступает удлиненная консоль 73, свободная длинная сторона которой на стороне отверстия в поперечном направлении 7 имеет выпукло изогнутый профиль. Консоль 73 служит как вспомогательная ручка, в частности, при открывании крышки 13. Кроме того, на наружной поверхности защитной перегородки 63 на стороне консоли имеется ряд удобно считываемых символов 75, в частности цифр. Символы заданного размера нанесены лазером и не стираются. Они характеризуют, например, вид кассеты 1, или индивидуально предназначены для кассеты 1 и, следовательно для содержащихся в ней пленочных носителей. По символам 75 можно идентифицировать кассету 1. Светозащитная крышка 3 имеет на стороне считывания прямоугольную в направлении считывания 9 светозащитную переднюю стенку 77 из тонколистового алюминия. Передняя светозащитная стенка 77 изогнута в форме кругового цилиндра, причем ось цилиндра на стороне считывания проходит в продольном направлении 5. Центр ее кривизны совпадает с центром кривизны стенки 33 основного корпуса 11 на стороне считывания и с центром кривизны защитной перегородки 63 крышки 13. Передняя светозащитная стенка 77 ограничена двумя зеркально симметричными продольными светозащитными стенками 79, передней в продольном направлении 5 светозащитной стенкой 81, сверху на фиг. 1, и задней светозащитной стенкой 83. Профиль передней светозащитной стенки 77 в продольном направлении 5 и ее длина в продольном направлении 5 соответствуют профилю и длине стенки 33 основного корпуса 11 на стороне считывания. Расстояние в поперечном направлении 7 между обращенными друг к другу продольными светозащитными стенками 79 на их передних половинах сверху на фиг. 1 соответствует расстоянию в поперечном направлении 7 между обращенными в направлении от стенки 33 на стороне считывания внешними сторонами направляющих ребер 37 основного корпуса 11. Передняя сторона передней светозащитной стенки 77, сверху на фиг. 1, примыкает к противоположной стороне считывания стороне передней светозащитной перегородки 81 и в продольном направлении 5 изогнута в соответствии с профилем передней светозащитной стенки 77. Противоположная стороне считывания сторона передней светозащитной перегородки 81 имеет прямую форму. Задняя сторона передней светозащитной стенки 77, снизу на фиг. 1, под прямым углом примыкает к внутренней зоне задней светозащитной перегородки 83, противоположная стороне считывания сторона задней светозащитной перегородки 83 изогнута и расположена, по существу, параллельно кривой пересечения передней светозащитной стенки 77 с задней светозащитной перегородкой 83. Примерно в середине она имеет разобщающую канавку 85. Продольные светозащитные стенки 79 и задняя светозащитная перегородка 83 образуют приемный отсек для кассеты 1. Кроме того, продольные светозащитные стенки 79, передняя светозащитная перегородка 81 и задняя светозащитная перегородка 83 задают ограничительную поверхность 87, куда со стороны считывания можно крышкой 13 вперед с экономией места вставить другую кассету 1 с идентичными наружными размерами для хранения, в частности в стопе, пленочных носителей или установить в ряд некоторое число кассет 1 со светозащитными крышками 3. Продольные светозащитные стенки 79 имеют в своих передних половинах заканчивающуюся передней светозащитной перегородкой 81 прямую часть 89, а в своих задних половинах стопорную деталь 91 с канавкой 93. Стопорная деталь 91 выступает в направлении считывания 9 за прямую часть 89 на стороне, противоположной стороне считывания, к стороне кассеты 1. Стопорные детали 91 имеют в поперечном направлении 7 со стороны, обращенной к другой продольной светозащитной стенке 79, по одному удлиненному в продольном направлении 5 бортику 95. Бортики 95 расположены на некотором расстоянии от поверхности передней светозащитной стенки 77 на противоположной стороне считывания стороне стопорных деталей 91, обращенной к кассете 1. Это расстояние несколько больше толщины направляющих ребер 37 основного корпуса 11 в направлении считывания 9. Один из бортиков 95 и передняя светозащитная стенка 77 ограничивают пазовую зону 97, проходящую в продольном направлении 5. Высота бортика 95 в направлении считывания 9 меньше расстояния между направляющим ребром 37 и обращенными к направляющему ребру 37 длинными сторонами вогнутых канавок 53 в продольной стенке 17 основного корпуса 11 на стороне отверстия, поэтому канавки 53 свободно доступны при уста-8 018795 новленной светозащитной крышке 3 (см. фиг. 5). В пазовые зоны 97 между бортиками 95 и передней светозащитной стенкой 77 вставляются спереди в продольном направлении 5 направляющие ребра 37 основного корпуса, сверху на фиг. 1, поэтому кассета 1 геометрическим замыканием удерживается в светозащитной крышке 3. В зоне концов бортиков 95, обращенных к задней светозащитной перегородке 83, на их поверхности, обращенной к передней светозащитной стенке 77, установлен шариковый светозащитный фиксатор 99. Шариковые светозащитные фиксаторы 99 при вставленной в светозащитную крышку 3 кассете 1 входят в соответствующие фиксирующие отверстия 39 в направляющих ребрах 37 основного корпуса 11 и таким образом фиксируют кассету 1 в светозащитной крышке 3. Стопорные детали 91 имеют, кроме того, на внешней стороне, противоположной другой стопорной детали 91, расположенные в поперечном направлении 7 уширения 101. В продольном направлении 5 примерно в середине предусмотрены канавки 93 в виде вогнутых цилиндрических углублений за пределами светозащитной крышки 3 в поперечном направлении 7. Не показанный барабанный сканер имеет известное считывающее устройство для поточечного, построчного или поблочного считывания информации, записанной на пленочных носителях. В направлении транспортирования за считывающим устройством может быть установлено устройство для стирания информации с пленочных носителей. Транспортный отсек для кассет 1 со светозащитной крышкой 3 ведет в барабанном сканере к считывающему и стирающему устройствам. Он проходит в форме меандра, по существу, вертикально сверху вниз. Его внутренние поверхности зачернены. В транспортном отсеке предусмотрены направляющие рельсы для кассет 1 со светозащитными крышками 3. Соприкасающиеся с направляющими рельсами и скользящие вдоль них поверхности кассеты 1 или светозащитной крышки 3 выполнены из политетрафторэтилена, соответствующие поверхности направляющих шин - из алюминия, подвергнутого твердому анодированию. Транспортный отсек на одном конце в стенке корпуса барабанного сканера имеет щелевое отверстие, через которое можно вводить кассеты 1, снабженные светозащитными крышками 3, а на другом конце - щелевое отверстие для вывода кассет 1 со светозащитными крышками 3. Профили входного и выходного отверстий в направлении транспортирования соответствуют профилям кассет 1 со светозащитными крышками 3 в продольном направлении 5. причем их внутренние размеры несколько больше соответствующих наружных размеров кассет 1, так что они нормально проходят через отверстия. Отверстия для ввода и вывода кассет защищены от внешнего света поворотными створками. Створки прилегают к противоположной стороне считывания пленочного носителя защитной перегородке 63 крышки 13 кассеты 1. Они выполнены таким образом, чтобы при вводе или выводе кассеты 1 со светозащитной крышкой 3 они по возможности без зазора прилегали к защитной перегородке 63. Позади отверстия для ввода кассет транспортный отсек в направлении транспортирования перед считывающим устройством имеет продолговатую зону для размещения нескольких кассет 1 со светозащитными крышками 3. Направляющие ребра в этой зоне соответственно удлинены. Для транспортирования кассеты 1 в транспортном отсеке в зоне считывающего и стирающего устройств предусмотрено транспортное устройство с соответствующими приводными элементами. При транспортировании приводные элементы входят в соприкосновение исключительно с кассетой 1 или светозащитной крышкой 3. Пленочные носители в кассете 1 не имеют непосредственного контакта с приводными элементами. Считывающее устройство включает в себя лазер, позволяющий известным способом сканировать пленочные носители в кассете 1, причем свет, отраженный от пленочных носителей, можно регистрировать фотодетектором и подавать световые сигналы в известный анализатор. К считывающему устройству в направлении транспортирования примыкает стирающее устройство. В качестве источника света для стирания информации с пленочных носителей в стирающем устройстве предусмотрена люминесцентная лампа теплого света, обеспечивающая освещенность 50000 лмм-2. Этого достаточно, чтобы генерировать необходимое для стирания количество света около 500000 лм/с и для обеспечения короткого периода стирания, необходимого для квазинепрерывного считывания при обработке большого числа пленочных носителей. Время, необходимое для стирания, согласовано со временем считывания информации с пленочных носителей, ограниченным минимальным периодом послесвечения люминофора пленочного носителя. У пленочных носителей с люминофором BaFBr:Eu период послесвечения после облучения лазером составляет при считывании 680 нс. Поэтому для интраоральных пленочных носителей время считывания составляет порядка 10 с. Кроме того, люминесцентные лампы имеют высокую энергетическую эффективность и поэтому слабо нагреваются, не повреждая пленочный носитель в результате нагрева. Между пленочным носителем, с которого стирается информация, и люминесцентной лампой установлен оптический фильтр верхних частот из пластмассовой пленки. Он поглощает нежелательные спек-9 018795 тральные составляющие и пропускает только нужные спектральные составляющие с длинами волн выше примерно 480 нм. Фильтр верхних частот предупреждает также наложение стирающего света люминесцентной лампы на PSL-сигнал фотодетектора считывающего устройства, так как синий фильтр перед фотодетектором пропускает только волны длиной меньше примерно 450 нм и тем самым блокирует фильтрованный стирающий свет. Помимо этого перед считывающим и стирающим устройствами расположены оси силовых магнитов, выступающие в транспортный отсек, для разделения определенного числа транспортируемых одна за другой кассет 1 со светозащитными крышками 3. Оси силовых магнитов соединены с управляющим устройством. Промежуточное включение осей силовых магнитов обеспечивает координацию последовательно протекающих процессов отделения введенных кассет 1 от светозащитных крышек 3, считывания информации с пленочных носителей и стирания информации, а также управление этими процессами. Для этого после подачи очередной кассеты 1 в зону считывания или стирания соответствующая ось силового магнита входит в транспортный отсек за кассетой 1 и тем самым предупреждает проскальзывание следующей кассеты 1 в соответствующую функциональную зону. Непосредственно перед каждой функциональной зоной, в частности перед соответствующей осью силового магнита, установлено по одному фотоэлектрическому барьеру, функционально связанному с управляющим устройством. Фотоэлектрические барьеры позволяют определять, готовы ли очередные кассеты 1 для передачи в соответствующую функциональную зону. В этом случае компоненты последующих функциональных зон при отсутствии очередных кассет 1 переключаются в режим ожидания. Кроме того, предусмотрено устройство разъединения/соединения. Оно позволяет перед считыванием отделять кассету 1 от светозащитной крышки 3 и после стирания информации снова соединять кассету с крышкой. Устройство разъединения/соединения имеет фиксатор, позволяющий крепить светозащитную крышку 3. Кроме того, оно снабжено приспособлением деблокирования/блокировки, с помощью которого можно выводить кассету 1 из закрепленной светозащитной крышки 3 или вводить кассету в нее. В направлении транспортирования после считывающего и стирающего устройств позади выходного отверстия транспортного отсека этот отсек переходит в зону вывода с коллектором для установки в ряд выведенных кассет 1 со светозащитными крышками 3 в сборном контейнере коллектора. В зоне вывода транспортный отсек с направляющими рельсами располагается вертикально. Коллектор снабжен механическим толкателем с автоматическим управлением для продвигания выведенных кассет 1 со светозащитными крышками 3. Толкатель позволяет перемещать кассеты 1 со светозащитными крышками 3 в зоне вывода от направляющего рельса по горизонтали, по меньшей мере, на толщину кассет 1 со светозащитными крышками 3, т.е. на размер, показанный на фиг. 1 в направлении считывания 9, к сборному контейнеру. В сборном контейнере выведенные кассеты 1 со светозащитными крышками 3 могут устанавливаться в ряд одна за другой. Дополнительно коллектор имеет определенное число механических фиксаторов, расположенных в сборном контейнере в горизонтальном направлении с интервалом, соответствующим толщине кассет 1 со светозащитными крышками 3. Механические фиксаторы предохраняют установленные в ряд кассеты 1 со светозащитными крышками 3 от опрокидывания. Кроме того, сборный контейнер имеет рукояточный вырез, позволяющий легко извлекать установленные в ряд кассеты 1 со светозащитными крышками 3. Интраоральные пленочные носители изначально упакованы в известные светонепроницаемые гигиенические оболочки. Их первое экспонирование рентгеновскими лучами осуществляется в гигиенических оболочках. Чтобы заполнить кассету 1 предварительно экспонированными известным способом пленочными носителями, сначала устанавливают крышку 13 кассеты 1 в полуоткрытое положение ввода пленочных носителей, в котором ее шариковые фиксаторы 69 входят в верхние фиксирующие отверстия 29 крышки. Через каждое из щелевых отверстий 55 для ввода интраоральный пленочный носитель из надорванной с одной стороны гигиенической оболочки со стороны отверстия в поперечном направлении 7 вводится непосредственно в кассету 1. При этом кромки пленочного носителя скользят по верхним сторонам поперечных частей 51 рамки в основном корпусе 11. После этого крышку 13 полностью закрывают,причем шариковые фиксаторы 69 входят в верхние фиксирующие отверстия 29 крышки и фиксируются в положении прижима в соответствующих нижних фиксирующих отверстиях 31 крышки. Пленочные носители в положении прижима прижимаются защитной перегородкой 63 крышки 13 к рамке 47 в основном корпусе 11 и фиксируются в этом положении. После этого заполненную кассету 1 вставляют в светозащитную крышку 3. Для этого кассету 1 сначала вводят в направлении считывания 9 задними половинами направляющих ребер 37, внизу на фиг. 1,вперед в зоне передних прямых частей 89 продольных светозащитных стенок 79 в светозащитную крышку 3. Стенка 33 основного корпуса 11 на стороне считывания теперь прилегает с геометрическим замыканием к передней светозащитной стенке 77. Затем кассету 1 перемещают относительно светозащитной крышки 3 в продольном направлении 5 к стопорным деталям 91. При этом направляющие ребра 37 в пазовых зонах 97 входят между бортиками 95 стопорных деталей 91 и передней светозащитной стенкой 77. В концевом положении кассеты 1 в светозащитной крышке 3 шариковые фиксаторы 69 светозащитной крышки 3 входят в соответствующие фиксирующие отверстия 39 основного корпуса и фиксируют кассету 1 в светозащитной крышке 3. Поскольку направляющие ребра 37 основного корпуса 11 симметричны и в продольном направлении 5 имеют спереди и сзади по одному фиксирующему отверстию 39, кассету 1 можно также вводить передней стороной, сверху на фиг. 1, вперед в светозащитную крышку 3. Теперь кассету 1 со светозащитной крышкой 3 вводят в продольном направлении 5 передней стороной вперед в отверстие для ввода транспортного канала, там перемещают ее в направлении транспортирования по направляющим рельсам и под действием силы тяжести подают в зону считывания. По достижении зоны считывания кассета 1 со светозащитной крышкой 3 стопорится расположенной там осью силового магнита и регистрируется соответствующим фотоэлектрическим барьером. Если зона считывания свободна, т.е. там не находится предыдущая кассета 1, ось силового магнита автоматически выводится из транспортного отсека, кассета 1 перемещается дальше, после чего ось силового магнита снова вводится в транспортный отсек, чтобы предупредить возможное проскальзывание вперед следующей кассеты 1. Светозащитная крышка 3 канавками 93 стопорных деталей 91 автоматически стопорится фиксатором устройства разделения/соединения, и кассета 1, нажимаемая элементом деблокирования/блокировки в зоне деблокирующей канавки 85 в задней светозащитной стенке 83 автоматически отжимается в продольном направлении 5, преодолевая сопротивление шарикового фиксатора 69, из светозащитной крышки 3 и посредством приводного средства, входящего в состав считывающего устройства вводится в зону считывания. В зоне считывания информация с пленочных носителей считывается известным способом. После этого кассета 1 транспортируется к оси силового магнита стирающего устройства и регистрируется расположенным там фотоэлектрическим барьером. Если зона стирания свободна, ось силового магнита автоматически выводится из транспортного отсека и кассета 1 расположенным здесь приводным средством транспортируется в зону стирания. Затем ось силового магнита снова автоматически вводится в транспортный отсек, чтобы предупредить проскальзывание вперед следующей кассеты 1. В зоне стирания информация стирается с пленочных носителей, после чего они транспортируются назад к устройству разделения/соединения. Это устройство снова вводит кассету 1 с пленочными носителями в светозащитную крышку 3. Затем кассета 1 со светозащитной крышкой 3 через транспортный отсек и его выходное отверстие подается к коллектору и соответственно размещается в сборном контейнере. Оттуда ее извлекают вручную и непосредственно без каких-либо дальнейших манипуляций оператора используют для нового экспонирования рентгеновскими лучами. На фиг. 6 в продольном разрезе показан второй пример исполнения держателя для описанного в связи с первым примером исполнения и показанного на фиг. 6 пленочного носителя 202, используемого в рассмотренном там барабанном сканере. Держатель 201 на стороне считывания, вверху на фиг. 6, имеет в направлении считывания 209, на фиг. 6 вниз, прямоугольную заднюю стенку 263. Она изогнута в форме кругового цилиндра, причем соответствующая ось цилиндра на стороне считывания проходит в продольном направлении 205, на фиг. 6 горизонтально. Центр кривизны соответствует центрам кривизны круглоцилиндрических поверхностей в первом примере исполнения, т.е. центрам кривизны, необходимым для барабанного сканера. Задняя стенка 263 на фиг. 6 слева и справа ограничена перегородками 221. Перегородки 221 на стороне считывания расположены под прямым углом к задней стенке 263. В поперечном направлении 207, на фиг. 6 перпендикулярно к плоскости чертежа, проходят перегородки 221 по всей ширине задней стенки 263, повторяя в продольном направлении 205 ее изогнутую форму кругового цилиндра. На своих обращенных друг к другу внутренних поверхностях перегородки 221 имеют по одному пазу 247, проходящему в поперечном направлении 207 по всей длине перегородок 221 и открытому на обеих торцовых сторонах. Внутренние поверхности пазов 247 имеют покрытие из материала с каучукоподобной эластичностью, не повреждающего кромки вводимого пленочного носителя 202. Контуры противоположных стороне считывания стенок пазов 247 плавно переходят в контур поверхности задней стенки 263 на стороне считывания. Ширина пазов 247 в направлении считывания 209 соответствует толщине пленочного носителя 202. Длина в продольном направлении 205 зоны между основаниями пазов 247 точно соответствует длине пленочного носителя 202, поэтому введенный пленочный носитель 202 силой трения удерживается между пазами 247. Длина задней стенки 263 в поперечном направлении 207, по меньшей мере, равна соответствующей длине пленочного носителя 202. Пленочный носитель 202 своими кромками вводится в поперечном направлении 207 в пазы 247 держателя таким образом, чтобы его сторона считывания была обращена в направлении от задней стенки 263. В своем концевом положении пленочный носитель 202 удерживается между пазами 247. Дополнительно к перегородкам в не представленном варианте исполнения на продольной стороне задней стенки предусмотрена расположенная в продольном направлении продольная стенка. Продольная стенка имеет соединяющий пазы в перегородках соответствующий продольный паз того же профиля. В продольном пазу введенный пленочный носитель удерживается на продольной стороне. В третьем примере исполнения, показанном на фиг. 7, те элементы, которые аналогичны второму,описанному в связи с фиг. 6 варианту исполнения, имеют те же обозначения с увеличением на 100, поэтому при их описании делается ссылка на описание второго примера исполнения. Третий пример исполнения отличается от второго тем, что пазы 347 предусмотрены не в перегородках 321, а в смещающихся относительно перегородок 321 и задней стенки 363 пружинных фиксаторах 340. Пазы 347 в третьем примере исполнения в направлении считывания 309 на стороне считывания и в поперечном направлении 307 ограничены пружинными фиксаторами 340 L-образного профиля. На стороне, противоположной стороне считывания, они ограничены поверхностью задней стенки на стороне считывания. Пружинные фиксаторы 340 большим числом установленных друг за другом в поперечном направлении направляющих стержней 342 подвижно соединены с перегородками 321. Оси направляющих стержней 342 расположены в продольном направлении 305. Направляющие стержни 342 помещены в винтовые пружины сжатия 344, концы которых сцеплены с перегородками 321 или пружинными фиксаторами 340. Винтовые пружины сжатия 344 создают упругое усилие в продольном направлении 305 между перегородками 321 и подвижными пружинными фиксаторами 340. При разгруженных винтовых пружинах сжатия 344 зона, ограниченная противолежащими пазами 347, в продольном направлении 305 несколько уже, чем соответствующая длина пленочного носителя 302. При вводе пленочного носителя 302 в поперечном направлении 307 на фиг. 7 перпендикулярно к плоскости чертежа пленочный носитель 302, преодолевая усилие винтовых пружин сжатия 344, разжимает пружинные фиксаторы 340 и создает предварительное напряжение винтовых пружин сжатия 344. В этом случае пленочный носитель 302 зажат в своем концевом положении между подвижными пружинными фиксаторами 340. В не представленном здесь варианте третьего примера исполнения продольные стенки могут быть также снабжены соответствующими пружинными фиксаторами. Для ввода пленочного носителя в этом случае все пружинные фиксаторы разжимаются вручную, и пленочный носитель со стороны считывания заправляется в считывающее устройство. Сразу после отпускания происходит разгрузка винтовых пружин сжатия, и они зажимают пленочный носитель, как в третьем примере исполнения. В четвертом, не представленном примере исполнения предусматриваются неподвижная перегородка согласно примеру исполнения по фиг. 6 на одной стороне и перегородка с неподвижным пружинным фиксатором согласно третьему примеру исполнения по фиг. 7 на противоположной стороне. Заправка и удержание пленочного носителя осуществляются соответственно. Вместо одного пружинного фиксатора 240; 340 на каждой стороне во втором, третьем и четвертом примерах исполнения может быть предусмотрено определенное число раздельных пружинных фиксаторов. Во втором и третьем примерах исполнения пазы 247 и пружинные фиксаторы 340 могут располагаться не в перегородках 221 или 321, а также в продольных стенках. Вместо рамки 47 согласно первому примеру исполнения пазов 247 или пружинных фиксаторов 340 согласно третьему и четвертому примерам исполнения держатель может иметь магнитный фиксатор для фиксации в нем пленочного носителя 202; 302, в частности по меньшей мере часть держателя может представлять собой постоянный магнит, а пленочный носитель 202; 302 может с тыльной стороны, противоположной стороне считывания, иметь покрытие из диамагнитной пленки. Пленочный носитель 202; 302 в этом случае магнитными силами притягивается к соответствующей поверхности держателя и удерживается там. Для позиционирования пленочный носитель 202; 302 подводят к упорной кромке. В другом не представленном здесь примере исполнения держатель включает в себя электростатически заряженную и имеющую первый функциональный слой поверхность для удержания пленочного носителя. На тыльную сторону пленочного носителя, противоположную стороне считывания, нанесен второй функциональный слой, взаимодействующий с первым функциональным слоем. На одной стороне в зоне фиксации пленочного носителя в держателе находится упорная кромка, к которой для позиционирования подводится соответствующей кромкой пленочный носитель. Альтернативно или дополнительно к функциональным слоям или магнитным фиксаторам держатель в зоне фиксации пленочного носителя может иметь обновляемый адгезионный слой из двухсторонней клеящей пленки. При смене пленочного носителя адгезионный слой обновляют, после чего держатель и пленочный носитель пригодны для повторного использования. В другом, также не представленном примере исполнения держатель включает в себя пружинный поршень, создающий вакуум в зоне между гладкой тыльной стороной пленочного носителя и соответствующей опорной поверхностью держателя. Эта зона дополнительно герметизирована уплотнительными кольцами круглого сечения. Пленочный носитель при введении в держатель позиционируется по упор- 12018795 ной кромке и удерживается вакуумом на соответствующей поверхности держателя. Вместо пружинного поршня и колец круглого сечения здесь можно использовать также и другие вакуумные присосы и уплотнения. Еще в одном не представленном примере исполнения держатель снабжен фиксируемыми шарнирами, которые делят его на некоторое число поворотных относительно друг друга участков. Путем поворачивания участков держателя по отношению друг к другу держатель можно адаптировать к геометрической форме и размерам приемной зоны считывающего устройства, в частности сканера. Например, держателю может быть придана цилиндрическая или прямая форма, что позволяет использовать его универсально по выбору с описанными в первом примере исполнения барабанным или планшетным сканерами. Кроме того, при использовании плоских держателей с большими геометрическими размерами, например панорамных, цефалографических или других медицинских форматов, держатель уже при экспонировании может быть снабжен соответствующей, предпочтительно съемной светозащитной крышкой 3. В дальнейшем посредством шарниров держателю может быть придана форма, необходимая для считывающего устройства. Во всех рассмотренных выше примерах исполнения дополнительно к транспортному отсеку для кассет со светозащитной крышкой или без нее можно предусмотреть также отсек для транспортирования пленочных носителей, подаваемых без держателей. Отсек для транспортирования пленок в зоне считывающего устройства соответствующей конструкции, которое можно комбинировать также со считывающим устройством для кассет с пленочным носителем или со стирающим устройством, имеет показанное на фиг. 8 дополнительное приводное средство 560 для подачи пленок. Приводное средство 560 для подачи пленок имеет на фиг. 8 вверху один прижимной ролик 562 и внизу два приводных ролика 564. Между приводными роликами 564 и прижимным роликом 562 можно транспортировать пленочный носитель 502 на фиг. 8 горизонтально в направлении плоскости чертежа или в обратном направлении. Отдельный прижимной ролик 562 установлен на горизонтальной оси 566 и может свободно вращаться. Оба нижних приводных ролика 564 закреплены на общей горизонтальной приводной оси 568,приводимой во вращение посредством редуктора 570, слева на фиг. 8, предпочтительно зубчатой или фрикционной передачи, предпочтительно от электродвигателя, здесь также не показанного. Ось 568 установлена в опорной плите редуктора 570. Кромка прижимного ролика 562 выступает в зону между двумя нижними приводными роликами 564, в результате чего пленочному носителю 502 придается цилиндрически изогнутая, вогнутая со стороны считывания, вверху на фиг. 8, форма, соответствующая цилиндрической форме барабанного сканера. Касающиеся пленочного носителя 502 кромки прижимного ролика 562 и приводных роликов 564 имеют покрытие из эластичного фрикционного материала, предпочтительно резины или силикона. Приводные механизмы 560 для подачи пленок в сканере, детально не представленном на чертеже,позволяют направлять пленочный носитель 502 по направляющему рельсу или пазу через щелевое отверстие считывающего устройства и при необходимости в зоне стирающего устройства. Кроме того, транспортный отсек для пленок оснащен направляющей на воздушной подушке для пленочного носителя 502, по которой его без контакта на стороне считывания можно направлять к приводному механизму 560 для пленок. Направляемый соответствующим образом воздушный поток отжимает пленочный носитель 502 независимо от его формата в сторону транспортного отсека и подает его вдоль него. Вместо приводного средства 560 для пленок, представляющего собой комбинацию прижимного ролика 562 и приводных роликов 564, можно использовать также валковый привод для транспортирования пленочных носителей без держателей. При использовании кругового сканирования, как в случае барабанного сканера, в сочетании с ровными валиками глубина резкости, например лазерного луча считывающего устройства, предпочтительно больше, чем расстояние между фокусом детекторной оптики, расположенным на круговой траектории вокруг детектора, и плоской поверхностью пленочного носителя на стороне считывания. Для того чтобы пленочный носитель при прохождении под действием второй пары валиков не изменял своего положения относительно щелевого отверстия считывающего устройства, на одной стороне расположен направляющий рельс, по которому пленочный носитель подается в направлении транспортирования. При этом только противоположная стороне считывания тыльная сторона и соответствующая кромка пленочного носителя касаются направляющего рельса. Входная пара роликов выверена таким образом, чтобы пленочный носитель отжимался от щелевого отверстия для считывания тыльной стороной к направляющему рельсу, благодаря чему сторона считывания, в частности с постоянным зазором, проходит вдоль щелевого отверстия для считывания, предпочтительно не касаясь его. Этим исключается появление царапин на стороне считывания пленочного носителя. Кроме того, выдерживается постоянный зазор между стороной считывания пленочного носителя и лазером и детектором считывающего устройства. Пленочные носители без держателей можно подавать также на ленточных транспортерах или на ва- 13018795 ликовом конвейере (как в кинопроекторе) или на роликовом конвейере. Обычно во всех примерах исполнения направляющие средства, в частности направляющие рельсы в транспортном отсеке, могут быть двусторонними. Держатель 1, 201, 301 или пленочный носитель 502 без держателя после считывания информации выводятся из того же отверстия, в которое они вводились. Отделение держателя 1, 201, 301 или пленочного носителя от светозащитной крышки 23 может в этом случае производиться непосредственно в направлении подачи позади выводного устройства или в нем перед комбинированным отверстием ввода/вывода. Держатель 1, 201, 301 можно после считывания/стирания информации подавать в обратном направлении в светозащитную крышку 3, готовую к приему и расположенную в направлении вывода перед отверстием ввода/вывода. Вместо двух пленочных носителей, держатель может быть предусмотрен для одного или более чем двух пленочных носителей. Устройство можно использовать для считывания информации не только с интраоральных, но и с других пленочных носителей, например в других медицинских и немедицинских отраслях. Форма пленочных носителей может быть отличной от прямоугольной. Размер держателя может быть задан в зависимости от размера пленочного носителя. Он может колебаться, например, от малых интраоральных дентальных форматов площадью 20 мм 30 мм до больших пленочных форматов 350 мм 430 мм. Пленочный носитель можно вводить в держатель не из гигиенической, а из иной оболочки. Он используется также и без оболочки. В первом примере исполнения, рассмотренном в описании к фиг. 1-5, кассета 1 может вместо рамки 47 или дополнительно к ней иметь со стороны, обращенной к стороне считывания пленочного носителя,прозрачную, как стекло, ровную или изогнутую пластину, в частности из стойкого к царапанию и грязеотталкивающего материала, на которой позиционируется пленочный носитель. Щелевые входные отверстия 55 в крышке 13 кассеты 1 могут согласно первому примеру исполнения иметь также предпочтительно светонепроницаемую створку или щетку. Держатели 201, 301 или пленочный носитель 502 без держателя могут согласно второму, третьему и четвертому примерам исполнения, как и кассета 1 согласно первому примеру исполнения, иметь также съемное защитное средство, в частности светозащитную крышку. Защитное средство вместо стопорной детали 91 с пазовой зоной 97 и соответственно геометрическим замыканием согласно первому примеру исполнения может иметь также магнитный или адгезионный, в частности снабженный клеящим слоем, элемент соединения с держателем. Соединительный элемент можно разъединять вручную. Вместо подвижного соединения с геометрическим замыканием, как в первом примере исполнения, может быть предусмотрено также разъемное соединение. Защитное средство, в частности светозащитная передняя стенка 77 светозащитной крышки 3, может быть выполнено не из алюминия, а из другого материала с высокой проницаемостью для рентгеновских лучей, например из пластмассы с наполнителем из углеродного волокна. Оно может быть и абсолютно непроницаемым для излучения. Вместо формы рентгеновской кассеты защитное средство с держателем может иметь и другую форму. Возможно также такое исполнение держателя, чтобы при использовании других форматов пленочных носителей в нее по выбору можно было укладывать только один или некоторое число пленочных носителей. Внешние размеры держателя могут отличаться от обычных, предпочтительно, чтобы они согласовывались или могли согласовываться с используемым устройством для считывания, в частности сканером. Вместо откидной створки входное и/или выходное отверстие транспортного отсека для кассет или пленок может быть снабжено уплотнительной раздвижной створкой или щеткой. Поверхность направляющего средства, в частности направляющих рельсов, может быть выполнена из политетрафторэтилена, а поверхность держателей - из алюминия, подвергнутого твердому анодированию. Могут использоваться также и другие материалы, реализующие пары с малым коэффициентом трения скольжения, например полиоксиметилен по стали. Для уменьшения трения при транспортировании можно использовать и другие средства. Например,держатель и/или направляющее средство могут в зонах контакта иметь вращающиеся шариковые направляющие или магнитные направляющие элементы или направляющие элементына воздушной подушке. На держатель можно, например, установить закрепленные в шариковых подшипниках ролики,перемещающиеся по направляющим рельсам или в направляющих пазах. Направляющее средство, в частности направляющие рельсы в транспортном отсеке, может быть дополнительно удлинено за входным отверстием также в зоне за пределами транспортного отсека или вместо этого в направлении транспортирования перед входным отверстием, причем зона приема для нескольких держателей значительно увеличивается. Альтернативно к выступающим в зону пути транспортирования осям силовых магнитов можно использовать также другие механизмы разделения, например рычаги, закрепленные на осях двигателей. Дополнительно к фотоэлектрическим барьерам или вместо них могут быть предусмотрены другие средства для определения положения держателей, например механические щупы. Устройство для считывания информации с пленочных носителей, в частности сканер, может содержать другое стирающее устройство или не иметь такового. Вместо люминесцентной лампы теплого света в стирающем устройстве может использоваться другая люминесцентная лампа со слабо синей и фиолетовой спектральной составляющей, например лампа только с красным люминофорным покрытием. Для того чтобы еще более сократить время стирания, можно вместо люминесцентной лампы теплого света использовать галогенную трубку. Такая трубка имеет большую потребляемую мощность и интенсивность светоотдачи, отнесенную к площади ее эмиттера. Корпус трубки может быть выполнен из материала с высоким коэффициентом отражения стирающего света, например из белого или желтого пенопласта, белого тефлона, гладко полированного листового алюминия или из любого субстрата с покрытием отражающим слоем, например из BaSO4 с примесью желтого красителя. Фильтр верхних частот может быть выполнен не из пластмассовой пленки, а из другого материала,например из стекла с соответствующими оптическими свойствами. Выведенные держатели с помощью коллектора альтернативной конструкции могут устанавливаться не в ряд один за другим, а в стопу друг на друга. В этом случае коллектор предусматривает опрокидывание держателей и их послойную горизонтальную укладку. Для того чтобы держатели последовательно опрокидывались на один уровень, может быть предусмотрено средство компенсации высоты, например подпружиненная опорная поверхность под стопой. Она опускается на толщину одного держателя, когда в стопу укладывается следующий держатель, так что вес стопы увеличивается на вес одного держателя. Поэтому верхний держатель всегда находится на одном и том же уровне. Вместо механических фиксаторов коллектор может иметь также другие опорные средства для выведенных держателей. Путь транспортирования, транспортирующее устройство, считывающее, стирающее устройство и/или коллектор для держателей и пленочных носителей без держателей могут иметь сходную или различную конструкцию. Все компоненты, описанные в связи с примерами исполнения, и их альтернативные варианты можно комбинировать друг с другом. Путь транспортирования, транспортирующее устройство, считывающее, стирающее устройство и/или коллектор могут также, по меньшей мере, частично иметь универсальную конструкцию, чтобы их можно было по выбору использовать для держателей или для пленочных носителей без держателей. Предлагаемые в изобретении держатели могут использоваться в сочетании с другими, в частности,известными считывающими устройствами, в частности, известными барабанными или планшетными сканерами. Вместо сканирующего устройства для считывания можно использовать также считывающее устройство, позволяющее считывать видеоинформацию как единое целое. Например, можно использовать источник света, экспонирующий всю плоскость изображения пленочного носителя, в сочетании с плоскостным детектором, например ПЗС-чипом (интегральной микросхемой на приборах с зарядовой связью). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для считывания информации с гибкого пленочного носителя (202; 302), включающее в себя считывающее устройство для считывания записанной на пленочном носителе информации, имеющее зону считывания цилиндрической формы; транспортирующее устройство по меньшей мере с одним приводным средством для перемещения пленочного носителя (202; 302) относительно считывающего устройства вдоль направляющего средства по пути транспортирования и подаваемый в транспортирующее устройство держатель (1; 201; 301) с цилиндрически изогнутой стенкой (33, 63; 263; 363) и средством (13, 47; 247; 340) для фиксации пленочного носителя (202; 302) в держателе. 2. Устройство по п.1, в котором в качестве дополнительного приводного средства (560) для пленочных носителей (502), подаваемых без держателей, оно содержит систему, состоящую по меньшей мере из одного приводного ролика (564) и по меньшей мере одного прижимного ролика (562). 3. Устройство по п.1, в котором считывающее устройство представляет собой барабанный сканер, в частности для прямоугольных пленочных носителей (202; 302). 4. Устройство по одному из предыдущих пунктов, в котором пленочный носитель представляет со- 15018795 бой интраоральный пленочный носитель (202; 302). 5. Устройство по одному из предыдущих пунктов, в котором пленочный носитель (202; 302) имеет возможность разъемного соединения с держателем (1; 201; 301). 6. Устройство по одному из предыдущих пунктов, в котором держатель (1) имеет форму кассеты и выполнен по меньшей мере с одним щелевым отверстием (55), позволяющим вводить пленочный носитель в держатель (1), в частности из оболочки, например из гигиенической оболочки. 7. Устройство по одному из предыдущих пунктов, в котором держатель (1) со стороны, обращенной к стороне считывания пленочного носителя, имеет по меньшей мере одну рамку (47), на которой позиционируется пленочный носитель. 8. Устройство по одному из предыдущих пунктов, в котором держатель (1) со стороны, обращенной к стороне считывания пленочного носителя, имеет по меньшей мере одну прозрачную, как стекло, изогнутую в соответствии с формой считывающего устройства пластину, в частности, из стойкого к царапанию и/или грязеотталкивающего материала. 9. Устройство по одному из предыдущих пунктов, в котором держатель (1) имеет запирающуюся крышку (13), фиксирующую пленочный носитель в держателе (1). 10. Устройство по одному из предыдущих пунктов, в котором держатель (201) имеет по меньшей мере два паза (247) для размещения по меньшей мере двух, в частности, противоположных кромок пленочного носителя (202). 11. Устройство по одному из пп.1-8, в котором держатель имеет магнитный фиксатор для пленочного носителя, в частности, по меньшей мере часть держателя представляет собой постоянный магнит, а пленочный носитель с тыльной стороны, противоположной стороне считывания, снабжен покрытием из диамагнитной пленки. 12. Устройство по одному из пп.1-8, в котором держатель имеет по меньшей мере одну электростатически заряженную поверхность для фиксации пленочного носителя, причем эта поверхность, в частности, снабжена первым электростатически заряженным функциональным слоем, а на тыльную сторону пленочного носителя, противоположную стороне считывания, нанесен второй функциональный слой,взаимодействующий с первым функциональным слоем. 13. Устройство по одному из пп.1-8, в котором держатель имеет адгезионный слой, в частности обновляемый, например двустороннюю клеящую пленку, удерживающий пленочный носитель. 14. Устройство по одному из пп.1-8, в котором держатель имеет вакуумный присос для фиксации пленочного носителя, в частности, за его гладкую тыльную сторону, причем вакуумный присос включает в себя пружинный поршень для создания вакуума и уплотнение, в частности по меньшей мере одно уплотнительное кольцо круглого сечения, для герметизации примыкающей к тыльной стороне пленочного носителя зоны, в которой создается вакуум. 15. Устройство по одному из предыдущих пунктов, в котором держатель имеет по меньшей мере одну упорную кромку в качестве вспомогательного средства позиционирования пленочного носителя. 16. Устройство по одному из пп.1-8, в котором держатель (301) имеет по меньшей мере одно зажимное приспособление для фиксации пленочного носителя (302), причем зажимное приспособление включает в себя несколько, в частности два, взаимодействующих друг с другом зажимных элемента(340), соответствующих противолежащим кромкам пленочного носителя (302), либо зажимной элемент и взаимодействующую с ним упорную шину, соответствующую кромке пленочного носителя (302), противоположной зажимному элементу, причем зоны зажимного приспособления, примыкающие к кромкам пленочного элемента (302), предпочтительно выполнены из материала с каучукоподобной эластичностью. 17. Устройство по одному из предыдущих пунктов, в котором приводное средство для держателей включает в себя по меньшей мере один ленточный транспортер. 18. Устройство по одному из пп.1-4, в котором держатель включает в себя несколько закрепляемых на пленочном носителе ползунков, вводимых, в частности, в круглые направляющие рельсы, а приводное средство представляет собой присоединенный к ходовому винту передвижной стол, жестко связанный с круглыми направляющими рельсами. 19. Устройство по одному из пп.1-8, в котором держатель (1) имеет защитное средство, в частности съемное, например светонепроницаемую защитную крышку (13), причем защитное средство содержит элемент (37, 91, 95, 97) соединения с держателем (1), в частности, обеспечивающий геометрическое замыкание, магнитный или адгезионный, в частности, покрытый клеящим слоем. 20. Устройство по п.19, в котором защитное средство (13), по меньшей мере, в зоне (77) светочувствительного слоя пленочного носителя, выполнено из тонкостенного материала с высокой проницаемостью для рентгеновских лучей, в частности из алюминия или пластмассы с наполнителем из углеродного волокна. 21. Устройство по п.19 или 20, в котором защитное средство (13) имеет форму рентгеновской кассеты и снабжено расположенными внутри него направляющими средствами (95, 97) для держателя (1) или пленочного носителя. 22. Устройство по одному из предыдущих пунктов, в котором держатель имеет по меньшей мере один шарнир, в частности фиксируемый, который позволяет адаптировать держатель к профилю пути транспортирования. 23. Устройство по одному из предыдущих пунктов, в котором держатель (1) имеет стандартизованные наружные размеры. 24. Устройство по одному из предыдущих пунктов, в котором передняя сторона держателя (1) и,при необходимости, защитного средства (13) геометрически замыкается с задней стороной держателя и/или защитного средства. 25. Устройство по одному из предыдущих пунктов, в корпусе которого выполнено по меньшей мере одно щелевое отверстие для ввода и/или вывода держателя (1; 201; 301), в частности, закрываемое светонепроницаемым образом. 26. Устройство по одному из предыдущих пунктов, в котором направляющее средство для держателя (1; 201; 301) имеет по меньшей мере один направляющий рельс или паз. 27. Устройство по одному из предыдущих пунктов, в котором соприкасающиеся друг с другом поверхности скольжения направляющего средства и держателя (1; 201; 301) выполнены из материалов,реализующих пару с малым коэффициентом трения скольжения, в частности полиоксиметилена по стали или политетрафторэтилена по алюминию, подвергнутому твердому анодированию. 28. Устройство по одному из предыдущих пунктов, в котором держатель и/или направляющее средство в примыкающих друг к другу зонах имеют вращающиеся шариковые направляющие или магнитные направляющие элементы или направляющие элементы на воздушной подушке. 29. Устройство по одному из предыдущих пунктов, в котором держатель снабжен роликами, в частности, закрепленными в шариковых подшипниках и перемещающимися по рельсам или в пазах направляющего средства. 30. Устройство по одному из предыдущих пунктов, содержащее зону для размещения нескольких держателей (1; 201; 301), расположенную перед считывающим устройством в направлении транспортирования. 31. Устройство по одному из предыдущих пунктов, в котором по меньшей мере часть пути транспортирования имеет меандровую форму. 32. Устройство по одному из предыдущих пунктов, в котором путь транспортирования, по меньшей мере, частично проходит в черненом внутри транспортном отсеке. 33. Устройство по одному из предыдущих пунктов, в котором зоны приводного средства, соприкасающиеся с держателем (1; 201; 301) и приводящие его в движение, покрыты эластичным фрикционным материалом, в частности резиной или силиконом. 34. Устройство по одному из предыдущих пунктов, в котором путь транспортирования проходит,по существу, вертикально сверху вниз. 35. Устройство по одному из предыдущих пунктов, в котором предусмотрено направление движения держателя (1; 201; 301) на воздушной подушке. 36. Устройство по одному из предыдущих пунктов, в котором предусмотрены средства создания бокового потока воздуха внаправлении прилегания держателя (1; 201; 301) к направляющему средству. 37. Устройство по одному из предыдущих пунктов, в котором на пути транспортирования предусмотрены механизмы разделения предметов, в частности, выступающие в зону пути транспортирования оси с силовыми магнитами или закрепленные на осях двигателей рычаги для разделения нескольких перемещающихся вдоль транспортного пути держателей (1; 201; 301). 38. Устройство по одному из предыдущих пунктов, в котором предусмотрено по меньшей мере одно средство определения положения держателя (1; 201; 301), в частности фотоэлектрический барьер или щуп, в частности механический. 39. Устройство по одному из предыдущих пунктов, в котором предусмотрено устройство для стирания информации с пленочного носителя (202; 302), расположенное в направлении транспортирования после считывающего устройства. 40. Устройство по одному из предыдущих пунктов, в котором предусмотрен коллектор для выводимых держателей (1; 201; 301), расположенный в направлении транспортирования после считывающего устройства и, в частности, содержащий механический толкатель с автоматическим управлением для продвигания выведенных держателей (1; 201; 301). 41. Устройство по п.40, в котором коллектор выполнен в виде устройства для укладки в стопу выведенных держателей (1; 201; 301) и снабжен средством компенсации высоты, в частности подпружиненной опорной поверхностью. 42. Устройство по п.40 или 41, в котором коллектор имеет опорное средство, в частности по меньшей мере один механический фиксатор для выведенных держателей (1; 201; 301). 43. Устройство по одному из пп.40-42, в котором коллектор имеет по меньшей мере один рукояточный вырез для извлечения держателей (1; 201; 301). 44. Устройство по одному из предыдущих пунктов, в котором направляющее средство, по меньшей мере, частично является двусторонним, а приводное средство имеет двустороннее действие. 45. Устройство по одному из предыдущих пунктов, которое имеет блок управления. 46. Держатель (1; 201; 301) для пленочных носителей (202; 302) информации, предназначенный для использования в сочетании с устройством по одному из предыдущих пунктов, имеющий цилиндрически изогнутую стенку (33, 63; 263; 363) и средство (13, 47; 247; 340) для фиксации пленочного носителя (202; 302) в держателе (1; 201; 301) с согласованием формы пленочного носителя с цилиндрической формой зоны считывания.
