Устройство для добычи, охлаждения и транспортирования вытекающих потоков из подводной скважины (варианты)

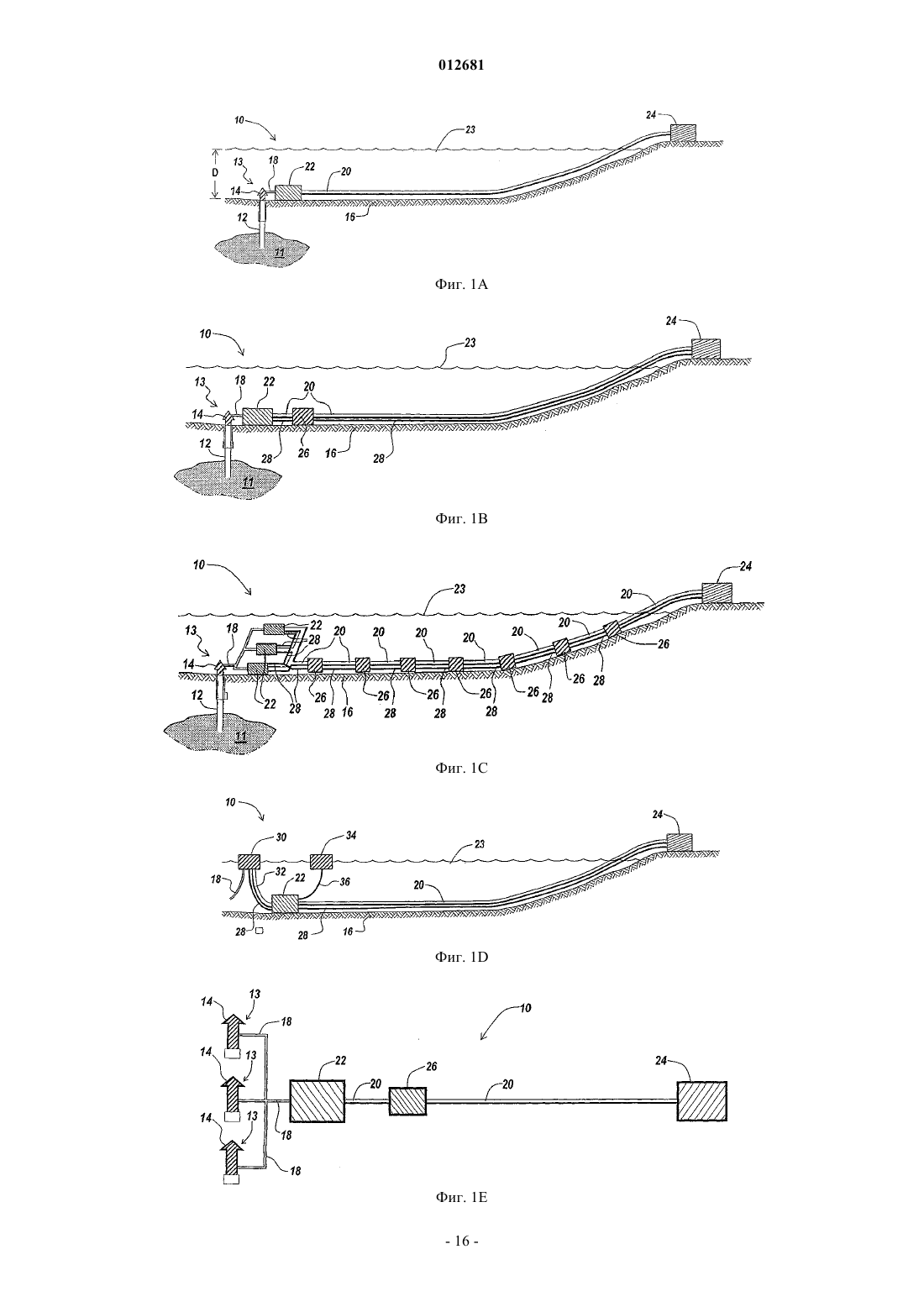

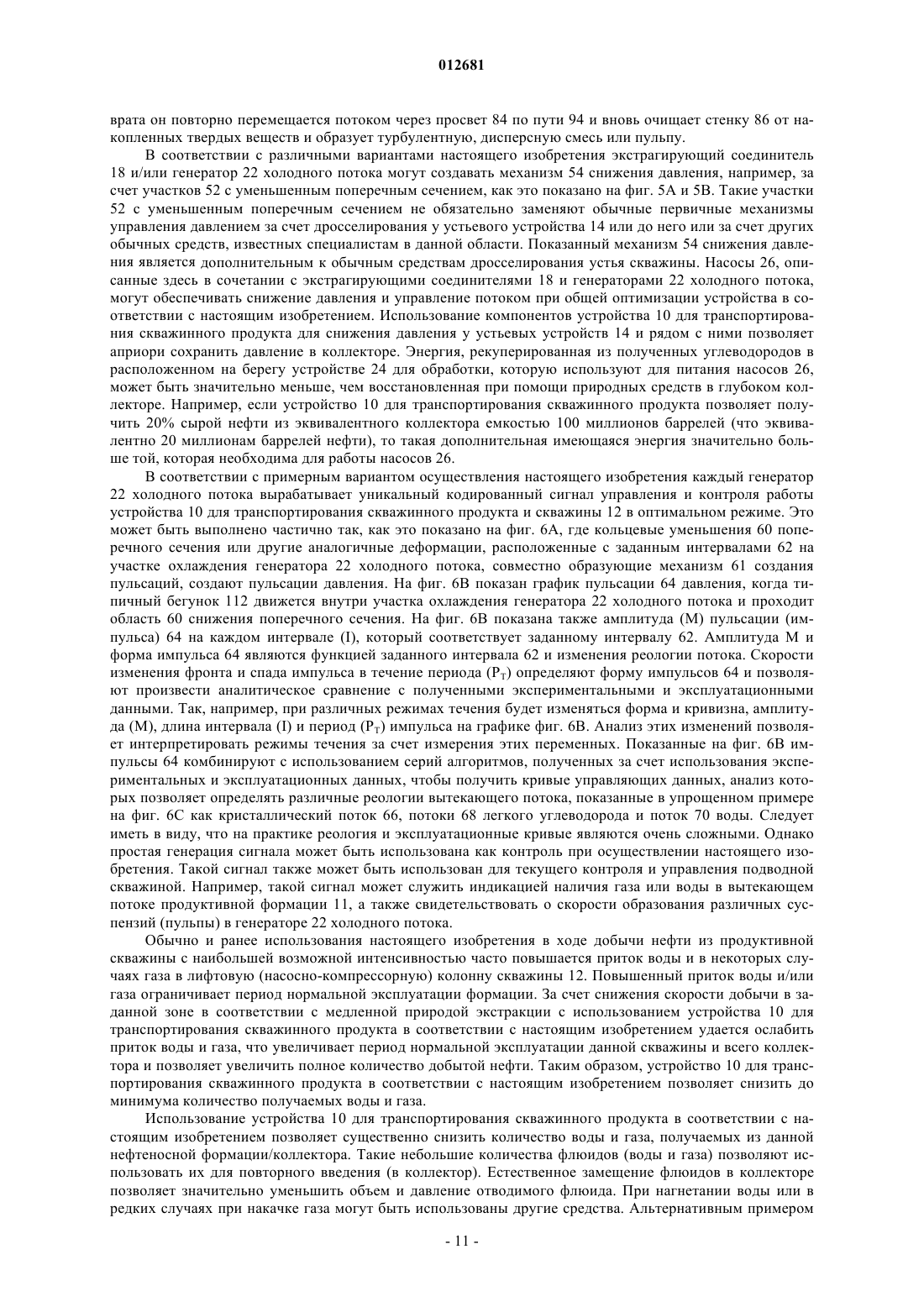

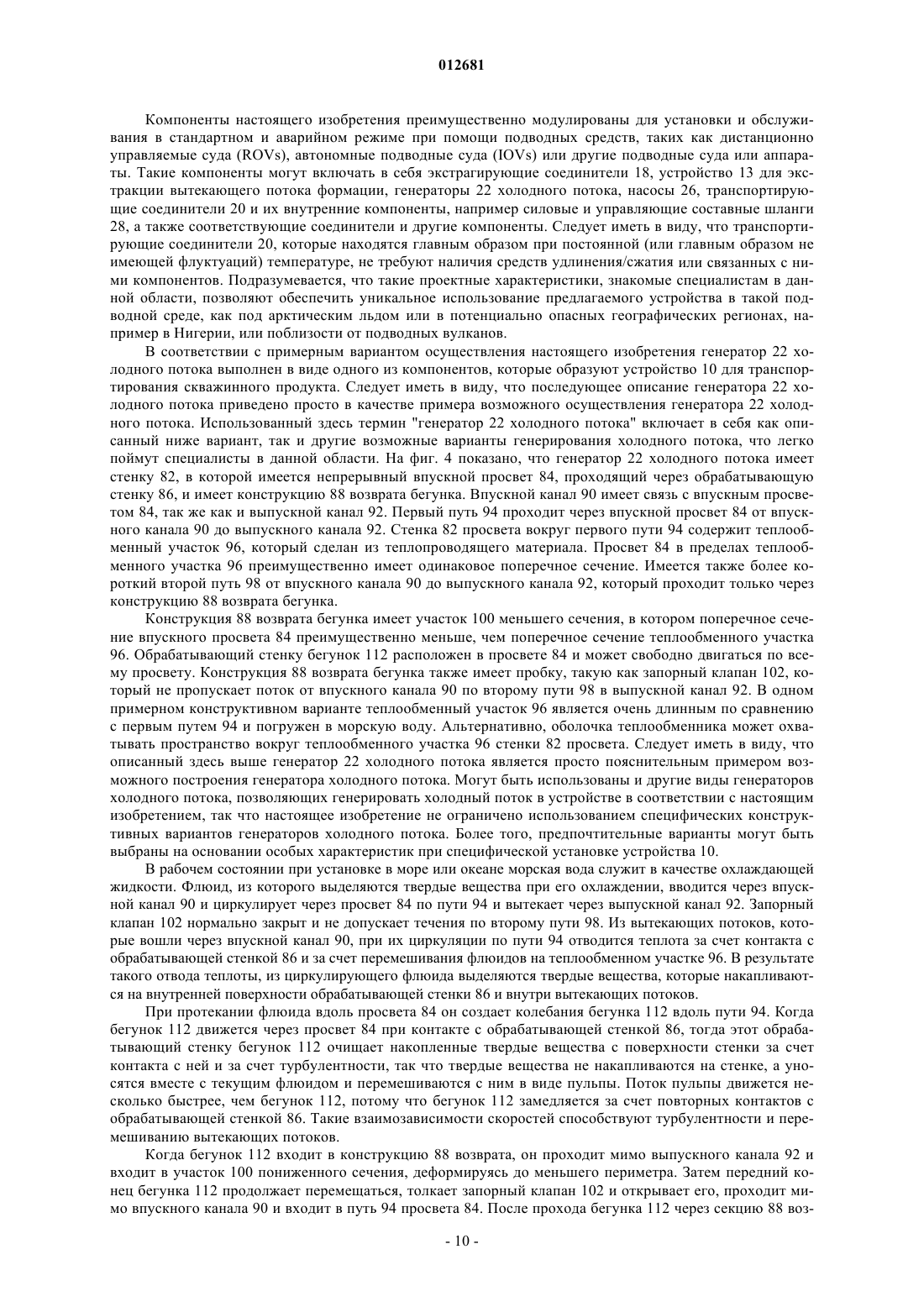

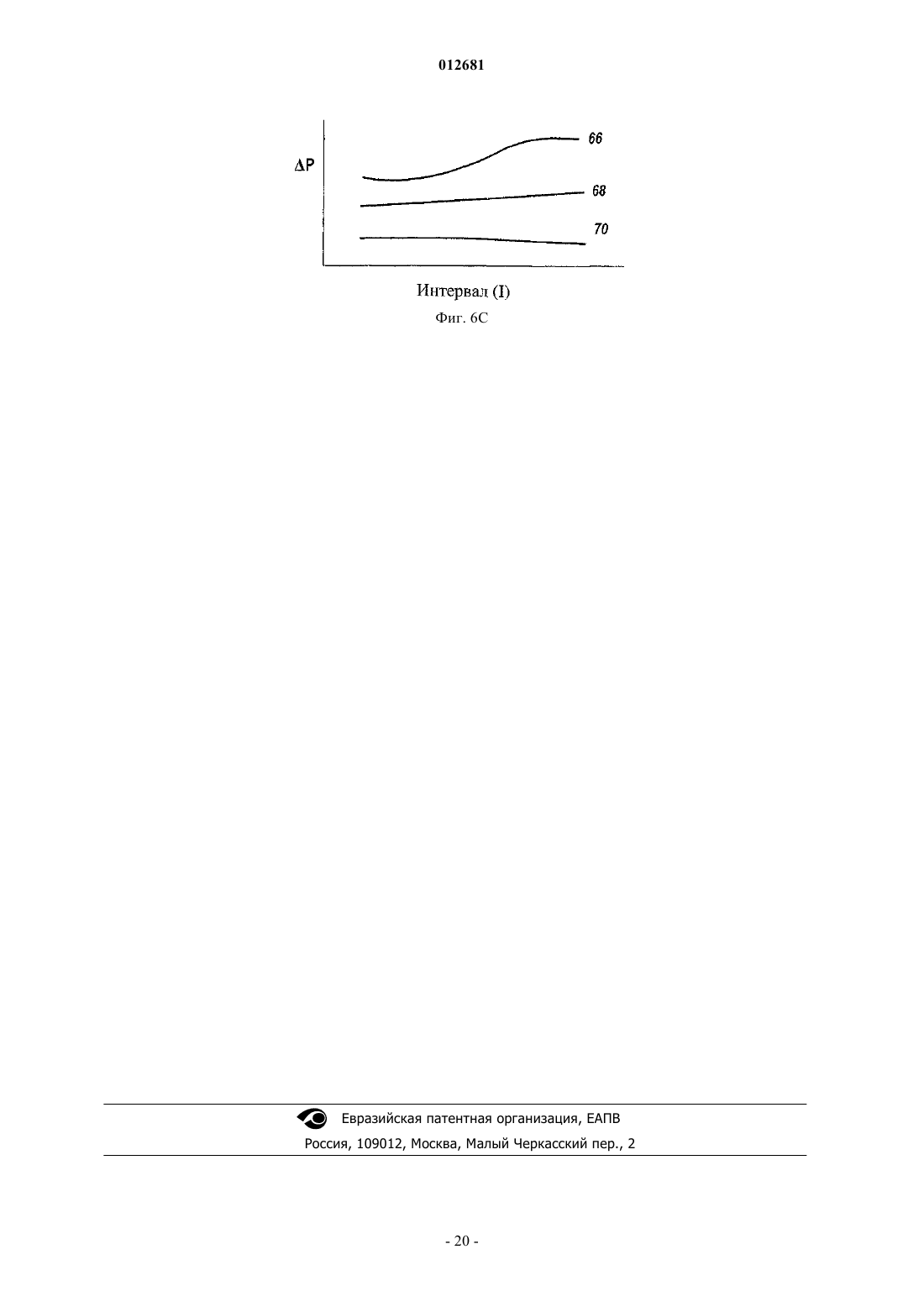

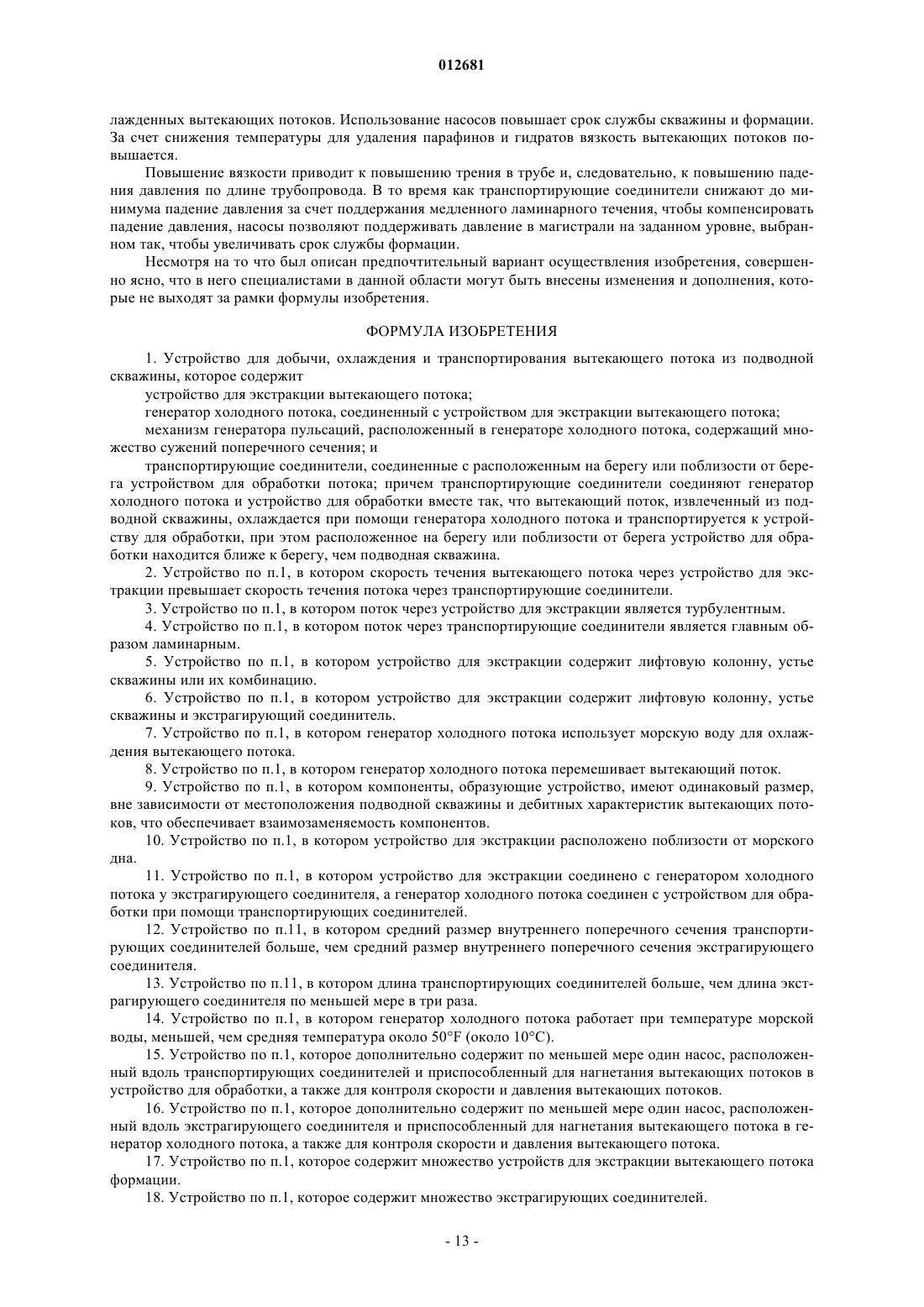

УСТРОЙСТВО ДЛЯ ДОБЫЧИ, ОХЛАЖДЕНИЯ И ТРАНСПОРТИРОВАНИЯ ВЫТЕКАЮЩИХ ПОТОКОВ ИЗ ПОДВОДНОЙ СКВАЖИНЫ (ВАРИАНТЫ) В изобретении предлагается устройство и соответствующий способ извлечения, охлаждения и транспортирования потоков, вытекающих из подводных нефтяных формаций на удаленные расположенные на берегу устройства для обработки. Вытекающие потоки, которые представляют собой главным образом сырую нефть, быстро транспортируют в генератор холодного потока,расположенный недалеко от устья нефтяной скважины на морском дне, с использованием холодной морской воды для охлаждения вытекающих потоков, чтобы получить дисперсную смесь,содержащую генерированные твердые вещества. Полученную смесь транспортируют при температурах, близких к температурам морского дна, медленно, при малых потерях давления, с использованием дешевых подводных труб без нарезки, на большие расстояния к расположенным на берегу или поблизости от берега устройствам для обработки, которые позволяют получать полезные углеводородные продукты более эффективно, чем морские устройства для обработки. Устройство позволяет исключить или снизить до минимума необходимость нагрева или использования изолированных труб, а также необходимость использования больших плавучих устройств для обработки и необходимость использования подводного оборудования для обработки и/или необходимость химических добавок в технологический поток. 012681 Область техники Настоящее изобретение имеет отношение к созданию устройства, которое подходит для соединения с подводной скважиной, преобразования вытекающих потоков скважины в холодную дисперсную смесь при помощи генератора холодного потока и транспортирования такой смеси вытекающих потоков с использованием длинных трубопроводов к устройству обработки (переработки) вытекающих потоков, которое преимущественно расположено на берегу или поблизости от берега. Предпосылки к созданию изобретения Обычно углеводород при подводной добыче поддерживают при температуре, имеющейся у устья скважины, что облегчает транспортировку и переработку. Однако в случае нефтяных и/или газовых скважин в открытом море, часто далеко от берега, постоянное охлаждение морской водой делает затруднительным поддержание углеводорода при температуре устья скважины без дорогостоящего нагревания трубопровода и/или без изоляции, что также связано с дополнительными расходами. Поэтому добыча из таких подводных морских скважин становится экономически неоправданной, особенно в случае небольших (углеводородных) коллекторов. Аналогично, стоимость больших плавучих устройств для переработки теплой продукции, находящихся в открытом море, также является значительной, и поэтому их использование может быть оправдано только в случае больших углеводородных коллекторов. Кроме того,нагревание холодного потока с использованием оборудования на плавучей конструкции значительно дороже, чем нагревание потока с использованием оборудования на берегу. Оборудование и органы управления для подводных скважин и для переработки продукта в настоящее время расположены, по меньшей мере, частично на больших плавучих устройствах для переработки и/или на буровых судах. Плавучие конструкции в открытом море и стационарные конструкции в относительно мелкой воде подвержены воздействию волн при штормах и других природных явлениях. Идущие к поверхностным конструкциям стояки также более склонны к повреждению за счет природных явлений. Кроме того, обычные конструкции склонны к случайному и, в редких случаях, преднамеренному повреждению судов и т.п. Обычно такие плавучие конструкции являются большими и бурение, ремонт скважины, добыча и т.п. с их помощью связаны с относительно большими расходами. По сравнению с находящимися на берегу устройствами для переработки плавучие конструкции значительно дороже в эксплуатации в пересчете на единицу площади основания или на единицу веса. Одним известным решением для снижения объемного количества скважинного продукта, который транспортируют по трубопроводу, и, следовательно, для снижения объемного количества продукта, требующего нагревания или другой обработки, является переработка скважинного продукта и удаление из него нежелательных компонентов, например воды, ранее транспортирования по трубопроводу. Для этого используют оборудование, установленное на морском дне, позволяющее производить переработку для снижения объемного количества скважинного продукта, подлежащего транспортированию, и, следовательно, для снижения соответствующих расходов. Другое обычное решение предусматривает добавку различных химикатов у устья скважины или поблизости от него, чтобы исключить отрицательные влияния охлаждения вытекающих потоков, такие как образование липких твердых веществ, парафинов (восков), газовых гидратов и т.п., которые замедляют или блокируют течение. При этом возникают значительные расходы, связанные с хранением таких химикатов и с использованием средств введения таких химикатов, а также с удалением таких химикатов во время переработки. Наиболее близким к настоящему изобретению известным решением является устройство для добычи, охлаждения и транспортировки потока из подводной скважины, раскрытое в патенте US 6656366. Оно содержит устройство для экстракции вытекающего потока; генератор холодного потока, соединенный с устройством для экстракции вытекающего потока; и транспортирующие соединители, соединенные с расположенным на берегу или поблизости от берега устройством для обработки потока; причем транспортирующие соединители соединяют генератор холодного потока и устройство для обработки вместе так, что вытекающий поток, извлеченный из подводной скважины, охлаждается при помощи генератора холодного потока и транспортируется к устройству для обработки, при этом расположенное на берегу или поблизости от берега устройство для обработки находится ближе к берегу, чем подводная скважина. Сущность изобретения Существует необходимость в создании устройства, которое позволяет исключить необходимость нагрева трубы для транспортирования вытекающего потока скважины и позволяет исключить или снизить до минимума необходимость использования больших плавучих конструкций, а также исключить или снизить необходимость использования подводного технологического оборудования, снизить стоимость, связанную с транспортированием скважинного продукта на берег, и/или исключить или снизить необходимость добавки химикатов в технологический поток. В отличие от устройства по патенту US 6656366 генератор холодного потока в устройстве по настоящему изобретению обеспечивает пульсирующую подачу потока за счет использования расположенного в нем механизма генератора пульсаций, содержащего множество сужений поперечного сечения. Настоящее изобретение имеет отношение к созданию генератора холодного потока у устья скважи-1 012681 ны или поблизости от него для охлаждения, перемешивания и диспергирования скважинного продукта в ходе его извлечения из скважины или вскоре после этого с использованием устройства для экстракции вытекающего потока формации. Вытекающие потоки затем транспортируют по относительно дешевым проложенным по морскому дну трубам без нарезки на большие расстояния до обычных расположенных на берегу или поблизости от берега устройств, где производят обработку вытекающих потоков, в результате чего значительно снижаются расходы. Размер, материал и конструкция труб без нарезки необходимо конфигурировать в соответствии с различными аспектами настоящего изобретения. В соответствии с альтернативным вариантом настоящего изобретения обработку вытекающих потоков производят после охлаждения и ранее транспортирования. Такую обработку можно производить в расположенной в море установке. Однако полная эффективность и снижение расходов в системе в соответствии с настоящим изобретением не могут быть обеспечены при использовании расположенных в море технологических установок для обработки вытекающих скважинных потоков. Настоящее изобретение может быть осуществлено с вариацией различных его компонентов, что понятно специалистам в данной области. В соответствии с первым вариантом настоящего изобретения предлагается устройство для добычи,охлаждения и транспортирования вытекающих потоков, извлеченных из подводной скважины, которое содержит устройство для экстракции вытекающего потока формации. Генератор холодного потока может быть соединен с устройством для экстракции вытекающего потока формации. Соединители могут идти до расположенного на берегу или поблизости от берега устройства для обработки. Соединители могут соединять генератор холодного потока и устройство для обработки вместе таким образом, что вытекающие потоки, извлеченные из подводной скважины, охлаждаются при помощи генератора холодного потока и транспортируются к устройству для обработки для проведения обработки. Расположенное на берегу или поблизости от берега устройство для обработки главным образом находится ближе к берегу,чем подводная скважина. В соответствии с другим аспектом настоящего изобретения предлагается устройство для экстракции вытекающего потока формации, которое может быть образовано в устье скважины. В генераторе холодного потока может быть использована морская вода для охлаждения вытекающих потоков. В генераторе холодного потока может происходить перемешивание вытекающих потоков, чтобы уменьшить разделение. Образующие устройство компоненты могут иметь одинаковые размеры вне зависимости от местоположения подводной скважины и дебитных характеристик вытекающих потоков, что позволяет обеспечить взаимозаменяемость компонентов. Например, соединители могут быть образованы из труб и/или буровых штанг. Кроме того, генератор холодного потока может быть модульным. Подводная скважина может быть расположена поблизости от морского дна. Устройство для экстракции вытекающего потока формации может быть соединено с генератором холодного потока с использованием экстрагирующего соединителя, а генератор холодного потока может быть соединен с устройством для обработки с использованием транспортирующего соединителя. Внутренний диаметр транспортирующего соединителя может быть больше чем внутренний диаметр экстрагирующего соединителя. Длина транспортирующего соединителя может быть больше длины экстрагирующего соединителя по меньшей мере в три раза. Генератор холодного потока может работать с морской водой, температура которой в среднем составляет ориентировочно менее 50F. В соответствии с дополнительными аспектами настоящего изобретения, устройство дополнительно может иметь по меньшей мере один насос, расположенный вдоль транспортирующего соединителя и предназначенный для нагнетания вытекающих потоков в устройство для обработки. Устройство может иметь множество устьев скважин. Устройство может иметь множество экстрагирующих соединителей. Устройство может иметь множество генераторов холодного потока. Устройство может иметь множество насосов, расположенных вдоль транспортирующего соединителя. Устройство может иметь множество устройств для обработки. Множество устройств могут быть объединены в сеть для извлечения, транспортирования и обработки вытекающих потоков, полученных при помощи множества подводных скважин. Устройство для снижения давления может быть установлено по меньшей мере в одном из соединителей, чтобы снижать давление вытекающих потоков, протекающих через него. Механизм снижения давления может быть встроен в устройство вдоль траектории вытекающих потоков. В соответствии с дополнительными аспектами настоящего изобретения по меньшей мере один из соединителей может иметь внутреннюю поверхность с нарезами или спиральными выступами, по меньшей мере, вдоль участка длины соединителя. Соединители могут быть конфигурированы так, чтобы перемешивать и диспергировать вытекающие потоки, протекающие через них. Механизм генератора пульсаций может быть расположен в генераторе холодного потока. Генератор холодного потока также может иметь нарезы или спиральные выступы. Составной шланг может быть использован для подвода питания к компоненту устройства или для управления им. В соответствии с дополнительными аспектами настоящего изобретения устройство может быть конфигурировано так, чтобы извлекать (экстрагировать), охлаждать и транспортировать вытекающие потоки, содержащие жидкости, газы и/или твердые вещества. Устройство может быть конфигурировано так, чтобы транспортировать вытекающие потоки, которые, по меньшей мере, частично образованы из компонентов, выбранных из группы, в которую входят кристаллы воска (парафина), кристаллы гидрата-2 012681 метана, кристаллы других газовых гидратов, окалина, кристаллы асфальтенов, песок и т.п. Устройство может работать при системном давлении, ориентировочно равном или большем чем 500 psi (фунтов на квадратный дюйм). В соответствии с одним из вариантов осуществления настоящего изобретения подводное устройство для генерирования вытекающих потоков, полученных из подводного устья скважины, и для транспортирования их к устройству обработки на берегу или поблизости от берега включает в себя экстрагирующий соединитель, соединяющий подводную скважину с генератором холодного потока, причем генератор холодного потока имеет просвет для повторного ввода, длинный путь теплообменника, бегунок для обработки стенки и короткий путь для впуска и выпуска вытекающих потоков, а также содержит участок предотвращения обратного потока. Устройство дополнительно содержит транспортирующий соединитель, соединяющий генератор холодного потока с насосом, причем насос соединен с множеством труб, а множество насосов в последовательности образуют подводное устройство. В соответствии с одним из вариантов осуществления настоящего изобретения подводное устройство для генерирования и транспортирования вытекающих потоков для производства сырой нефти включает в себя множество одноствольных не горизонтально пробуренных и законченных скважин. Множество устьев скважин могут быть индивидуально соединены с каждой из множества законченных скважин при помощи труб или буровых штанг с образованием устройства для экстракции вытекающего потока формации. Множество генераторов холодного потока могут быть индивидуально соединены с множеством устьев скважин. Множество соединителей могут быть соединены с множеством генераторов холодного потока для соединения множества устьев скважин по меньшей мере с одним расположенным на берегу или поблизости от берега устройством для обработки. Компоненты, образующие устройство, могут иметь одинаковые размеры, вне зависимости от местоположения подводной скважины и дебитных характеристик вытекающих потоков, что позволяет обеспечить взаимозамену компонентов одного типа. Предлагается также способ получения вытекающих потоков для производства топлива, который предусматривает извлечение вытекающих потоков из подводной скважины или формации. Производят охлаждение вытекающих потоков и затем их транспортируют к расположенному на берегу или поблизости от берега устройству для обработки. В соответствии с различными аспектами настоящего изобретения скважина может быть расположена на морском дне. Скважина и ее соответствующие компоненты и устройство могут иметь стандартизованный размер. Охлаждение вытекающих потоков может быть осуществлено за счет теплообмена с морской водой, окружающей устройство. Транспортирование вытекающих потоков может предусматривать протекание вытекающих потоков через множество соединителей со средней скоростью ориентировочно меньше чем 2 фута/с. Обычные подводные эксплуатационные скважины, используемые для добычи из углеводородных коллекторов с большим дебитом, обычно представляют собой скважины большого диаметра, с обсадными трубами, системами заканчивания скважины и т.п. большого диаметра, чтобы обеспечивать максимальный темп добычи для данной скважины и для данного коллектора в течение относительно короткого периода времени. Настоящее изобретение позволяет уменьшить размеры и стоимость такого скважинного и подводного оборудования за счет стандартизации размеров и снижения размеров так, чтобы они соответствовали размеру и производительности расположенных ниже по ходу компонентов устройства. Давление в продуктивном пласте поддерживают в течение длительных периодов времени за счет использования устройства для экстракции углеводородного скважинного продукта. Более того, более медленное установившееся извлечение продукта из формации способствует естественному повторному повышению давления в существующей геологической структуре формации. Аналогично, более медленная скорость добычи из скважины и сопутствующее извлечение позволяют снизить вероятность закупорки формации и/или ее повреждения. Устройство в соответствии с настоящим изобретением позволяет увеличить период эксплуатации углеводородного коллектора и улавливать больший процент емкости жидкого углеводорода коллектора по сравнению с текущей практикой бурения и обработки. Обычные подводные трубопроводы типично используют для возможно более быстрого практически возможного перемещения обработанных или не обработанных продуктов, чтобы исключить их охлаждение, чтобы возможно быстрее опорожнить коллектор для получения быстрой экономической отдачи и чтобы снизить до минимума размер и стоимость трубопровода. Часто скорости в трубопроводах превышают 5 футов/с и могут быть даже больше. Обычно требуются высокие давления. Износ и риск аварии являются очень высокими. Настоящее изобретение позволяет значительно снизить скорость течения в длинных трубопроводах, в результате чего снижается износ и риск аварии. Указанные ранее и другие характеристики изобретения будут более ясны из последующего детального описания, данного в качестве примера, не имеющего ограничительного характера и приведенного со ссылкой на сопроводительные чертежи. Краткое описание чертежей На фиг. 1A схематично показано устройство для добычи (экстракции), охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением; на фиг. 1 В - устройство для добычи, охлаждения и транспортирования скважинного продукта в со-3 012681 ответствии с настоящим изобретением, в котором используют механизм нагнетания; на фиг. 1 С - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором используют множество компонентов; на фиг. 1D - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором используют плавучие конструкции; на фиг. 1E - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором (с использованием которого) обслуживают множество скважин; на фиг. 1F - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором (с использованием которого) обслуживают множество скважин и в котором используют альтернативную конфигурацию насоса; на фиг. 1G - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором плавучая конструкция производит некоторую обработку скважинного продукта; на фиг. 2 - устройство для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением, в котором используют сетевую структуру; на фиг. 3 А - вид в перспективе имеющей нарезы внутренней поверхности трубы для транспортирования скважинного продукта или для использования в генераторе холодного потока в соответствии с настоящим изобретением; на фиг. 3 В - вид в перспективе внутренней поверхности трубы для транспортирования скважинного продукта или для использования в генераторе холодного потока в соответствии с настоящим изобретением, причем труба имеет спиральные выступы; на фиг. 4 - генератор холодного потока устройства для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением; на фиг. 5 А - снижение давления за счет дросселирования в соответствии с настоящим изобретением; на фиг. 5 В - альтернативная конфигурация устройства для снижения давления за счет дросселирования в соответствии с настоящим изобретением; на фиг. 6 А - генератор пульсаций внутри генератора холодного потока в соответствии с настоящим изобретением; на фиг. 6 В - график пульсаций в соответствии с настоящим изобретением; на фиг. 6 С - график сравнения пульсаций различных материалов холодного потока в соответствии с настоящим изобретением. Подробное описание изобретения Описанный далее со ссылкой на чертежи вариант настоящего изобретения имеет отношение к устройству для подводной добычи и транспортирования углеводородного скважинного продукта (т.е. нефти,газа и т.п.) рентабельным и эффективным образом. На практике в соответствии с настоящим изобретением горячая продукция из подводной скважины поступает при оптимальном давлении и скорости потока в не закупориваемый генератор холодного потока. Это позволяет охлажденной стабильной массе полученного материала в дисперсной смеси (где нефть типично служит носителем), выходящей из генератора холодного потока, медленно двигаться при оптимальных давлениях по очень длинным подводным трубам вверх вдоль поднимающейся к берегу поверхности морского дна и поступать в находящееся на берегу и поэтому более эффективное устройство для обработки (переработки). В находящемся на берегу или поблизости от берега устройстве для обработки из холодной дисперсной смеси за счет переработки получают ценные продукты сырой нефти и ее полезных производных. Устройство в соответствии с настоящим изобретением позволяет исключить необходимость использования или уменьшить размер множества дорогих и подверженных риску повреждения плавучих конструкций и резервуаров, а также подводного технологического оборудования и позволяет с выгодой использовать относительную химическую и механическую инертность вытекающих из скважины потоков, которые являются холодными, т.е. находятся при подводных температурах или близко к ним. Однако специалисты легко поймут, что аспекты настоящего изобретения, позволяющие обеспечить часть описанных здесь выше преимуществ, все еще предусматривают использование, полностью или частично, плавучих морских конструкций и резервуаров, а также подводного технологического оборудования. Таким образом, в соответствии с предпочтительным вариантом настоящего изобретения используют расположенное на берегу или поблизости от берега устройство для обработки, однако настоящее изобретение не исключает варианты с использованием морских конструкций или резервуаров для обработки по меньшей мере части вытекающих потоков. Кроме того, устройство и способ в соответствии с настоящим изобретением позволяют использовать имеющие стандартные размеры, а поэтому менее дорогие скважинные колонны труб, насоснокомпрессорные трубы заканчивания скважины, стандартные нефтебуровые суда и суда для подземного ремонта, устьевое оборудование, технологии бурения и заканчивания скважины и т.п. Указанные различные компоненты устройства могут иметь одинаковые размеры вне зависимости от местоположения подводной скважины и дебитных характеристик вытекающих потоков, что позволяет производить взаимозамену компонентов одного типа. Например, компонент звена трубопровода, компонент соединителя-4 012681 или другой входящий в устройство компонент могут иметь одинаковые размеры, позволяющие использовать устройство в различных схемах установки. Одно и то же оборудование может быть использовано для обслуживания и эксплуатации устройства в различных схемах установки. Кроме того, образующие устройство 10 компоненты могут быть модульными, так что длину или пропускную способность устройства можно изменить просто добавкой или удалением компонентов, причем эти компоненты являются взаимозаменяемыми. Кроме того, за счет использования настоящего изобретения может быть снижена потребность в дорогом горизонтальном или многостороннем бурении. Компоненты преимущественно стандартизованы для оптимальной установки, обслуживания под водой, управления и других функций. Компоненты устройства позволяют значительно снизить размеры, сложность и стоимость всего производственного тракта от подводного коллектора до находящихся на берегу устройств для обработки. На фиг. 1 А-6 С показаны примерные варианты устройства для добычи, охлаждения и транспортирования скважинного продукта в соответствии с настоящим изобретением. Несмотря на то, что настоящее изобретение будет описано далее со ссылкой на примерные варианты, показанные на чертежах, следует иметь в виду, что многие другие альтернативные варианты также позволяют осуществить настоящее изобретение. Кроме того, специалисты в данной области могут найти различные пути изменения параметров раскрытых здесь вариантов, таких как размеры, форма и тип элементов или материалов, однако не выходя за рамки настоящего изобретения и в соответствии с его духом. Использованные здесь термины "холодный", "холодный поток", "холодная пульпа", "поток пульпы" и их вариации относятся к вытекающим потокам, скважинному продукту и т.п. в диапазоне температур,близких к температурам на морском дне, так что этот диапазон температур частично зависит от глубины и местоположения морского дна. Использованные здесь термины являются взаимозаменяемыми. Подводные скважины могут располагаться на глубинах от 100 футов или меньше до 10000 футов и больше,причем нефтяные формации находятся значительно глубже. Таким образом, температуры морского дна могут изменяться от температур ниже 32F, а обычно около 39F до температур свыше 70F. Однако температуры скважинного продукта, т.е. температуры потоков, вытекающих из подводной скважины, типично превышают 100F, а часто достигают 200F или могут быть даже намного выше. Указанные выше термины используют по отношению к температурам на морском дне. Температурой "холодного потока" и "холодной пульпы" является любая температура ниже температуры потока, вытекающего из устья скважины. В соответствии с настоящим изобретением используют фактически огромный сток теплоты или огромную энергию охлаждения, создаваемые за счет воздействия на все устройство морской воды,чтобы создавать "холодный поток", "холодную пульпу" и/или "поток пульпы" с использованием генератора холодного потока или другого аналогичного устройства. Таким образом, термин генератор "холодного потока" включает в себя термин генератор "холодной пульпы", термин генератор "потока пульпы" и т.п. или является взаимозаменяемым с ними, что легко поймут специалисты в данной области. Кроме того, использованные здесь термины "расположенный на берегу", "расположенный поблизости от берега" и их вариации при ссылке на устройства для обработки включает в себя устройства или установки, расположенные на берегу, а также расположенные поблизости от берега, но в воде (в море,реке, озере, болоте и т.п.). Этот термин относится к устройствам или установкам, которые дешевле построить, обслуживать и/или эксплуатировать по сравнению с устройствами или установками, которые представляют собой стоящие на якоре или закрепленные плавучие конструкции, расположенные на значительном расстоянии от берега, или суда, которые дороже построить, обслуживать и/или эксплуатировать. Устройство или установка, "расположенные на берегу", находятся на берегу или поблизости от него и поэтому являются экономически более осуществимыми. Следует иметь в виду, что термин "расположенный на берегу" и его вариации не означает расположения устройства или установки только на суше,но также включает в себя расположение устройства или установки на отмели, если сравнительные стоимости таких устройств или установок эквивалентны. Однако во всех случаях термин "расположенный на берегу" и его вариации не включает в себя глубоководные суда или плавучие конструкции, которые расположены на значительных расстояниях от берега. Термин "расположенный на берегу" хорошо известен специалистам в данной области. На фиг. 1A показано устройство 10 для транспортирования скважинного продукта в соответствии с примерным вариантом настоящего изобретения. Вытекающие потоки из подводной углеводородной формации 11 канализируют в лифтовую (насосно-компрессорную) колонну, образующую скважину 12. Лифтовая колонна скважины 12 входит в устьевое устройство (оборудование) 14, расположенное на морском дне 16 моря или океана 23 или поблизости от дна. Устьевым устройством 14 может быть простая труба или более сложный набор труб, вентилей, органов управления и т.п. Глубина (D) морской воды может варьировать от сотен футов до десяти тысяч футов и больше. Вытекающие потоки могут содержать широкое разнообразие компонентов, в том числе сырую нефть, газы, воду, мелкие частицы и т.п. Температура вытекающих потоков типично превышает 100F и часто превышает 200F. Экстрагирующий (извлекающий) соединитель 18 соединен с устьевым устройством 14 и направляет вытекающие потоки под давлением и со скоростью, которые подходят для формации 11 и скважины 12. Течение преимущественно является турбулентным. В соответствии с примерным конструктивным вариантом скорость течения через экстрагирующий соединитель 18 в среднем превышает 2 фута/с.-5 012681 Экстрагирующим соединителем 18 может быть труба без нарезки или буровая штанга соответствующего размера и изготовленная из соответствующего материала, которые позволяют пропускать вытекающие потоки. Альтернативно, экстрагирующий соединитель 18 может быть минимальным, как простое соединение между устьевым устройством 14 и желательным устройством для обработки. Длина экстрагирующего соединителя короче длины транспортирующего соединителя 20, который служит для транспортирования вытекающих потоков в место обработки, как это обсуждается далее более подробно. Длину экстрагирующего соединителя 18 определяют с учетом различных факторов. Например, функцией экстрагирующего соединителя 18 является эффективное перемещение вытекающих потоков из скважины 12 или устьевого устройства 14 в устройство для снижения температуры, такое как генератор 22 холодного потока, как это обсуждается далее более подробно. Длину экстрагирующего соединителя 18 в большинстве предпочтительных вариантов осуществления определяют так, чтобы получать горячие вытекающие потоки и транспортировать их без охлаждения до такой степени, что начинается образование осадка, парафинов (воска), газовых гидратов и других твердых веществ, которые замедляют или блокируют течение вытекающих потоков. Таким образом, следует принимать во внимание такие факторы, как температура потоков, вытекающих из скважины 12, температура окружающей морской воды, толщина и изолирующие свойства экстрагирующего соединителя 18, скорость течения вытекающих потоков, диаметр экстрагирующего соединителя 18 и другие факторы, понятные специалистам в данной области, когда определяют длину экстрагирующего соединителя 18. В качестве специфического примера можно привести экстрагирующий соединитель 18 длиной 100 линейных футов, с номинальным давлением 6000psi и номинальной температурой 250F, с диаметром трубы 3 дюйма. Экстрагирующий соединитель 18 может быть соединен с обычной горизонтальной фонтанной арматурой устья скважины на одном конце и с генератором 22 холодного потока на другом конце. В конечном счете в большинстве схем расположения экстрагирующий соединитель 18 преимущественно имеет длину ориентировочно от 20 до 100 футов, однако он может иметь длину менее 1 фута (т.е. может быть простым соединением) и может иметь длину 1 миля или больше. Кроме того, изолирующие свойства экстрагирующего соединителя 18 могут быть изменены так, чтобы он наиболее эффективно сохранял теплоту, или могут быть повышены за счет дополнительного нагрева, что позволяет значительно увеличить длину экстрагирующего соединителя 18. Кроме того, может быть обеспечена дополнительная защита вытекающих потоков, например, с использованием химикатов или скребков, или других механизмов усиления течения, чтобы исключить любое замедление или блокировку течения, которые могут случиться в длинном экстрагирующем соединителе 18. Транспортирующий соединитель 20 может иметь длину около 50 миль режима (schedule) 160 и представляет собой трубу диаметром 8 дюймов, проложенную по морскому дну. Транспортирующий соединитель 20 может иметь дополнительные длины и размеры вместо такой конфигурации или в дополнение к ней, например, дополнительные 50 миль режима 80 с трубой диаметром 8 дюймов, проложенной по морскому дну и продолжающейся на берегу и ниже по ходу от нефтеперерабатывающего завода. В большинстве вариантов чаше используют минимальное отношение 3:1 длины транспортирующего соединителя 20 к длине экстрагирующего соединителя 18. В значительном числе вариантов используют существенно более высокое отношение длины транспортирующего соединителя 20 к длине экстрагирующего соединителя 18 (например, около 500:1, или 1000:1, или больше). Относительные длины транспортирующего соединителя 20 и экстрагирующего соединителя в конечном счете не имеют отношения к концепции настоящего изобретения. Эти отношения и примеры приведены просто для того,чтобы иметь понятие о действительных размерах схемы расположения устройства 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением и об относительных размерах различных компонентов устройства 10 для транспортирования скважинного продукта. Более того, лифтовая (насосно-компрессорная) колонна скважины 12, устьевое устройство 14 и экстрагирующий соединитель 18 могут быть коллективно названы устройством 13 для экстракции вытекающего потока формации. Альтернативно, устройство 13 для экстракции вытекающего потока формации может содержать лифтовую (насосно-компрессорную) колонну скважины 12 и устьевое устройство 14. В соответствии с еще одной альтернативой устройство 13 для экстракции вытекающего потока формации может представлять собой любую комбинацию лифтовой (насосно-компрессорной) колонны скважины 12, устьевого устройства 14 и экстрагирующего соединителя 18. Как правило, в формацию 11 вводят лифтовую (насосно-компрессорную) колонну скважины 12, которая может иметь самую различную форму, конфигурацию, размеры и т.п., что легко поймут специалисты. Устьевое устройство 14, обсуждавшееся здесь выше, может иметь самую различную форму и конфигурацию. Кроме того, экстрагирующий соединитель 18 может иметь ряд различных возможных вариаций. Все такие формы, конфигурации, вариации и т.п. лифтовой (насосно-компрессорной) колонны скважины 12, устьевого устройства 14 и экстрагирующего соединителя коллективно включены и входят в устройство 13 для экстракции вытекающего потока формации. В соответствии с настоящим изобретением, конечный продукт устройства 13 для экстракции вытекающего потока формации транспортируют в генератор 22 холодного потока и используют в описанном здесь процессе. В соответствии с настоящим изобретением предусмотрено использование вытекающих потоков из формации 11, которые экстрагируют оп-6 012681 ределенным образом. Соответственно, здесь обсуждаются различные виды реализации устройства 13 для экстракции вытекающего потока формации. Однако настоящее изобретение не ограничено описанными со ссылкой на чертежи вариантами устройства 13 для экстракции вытекающего потока формации. Возможны многочисленные варианты и конфигурации устройства 13 для экстракции вытекающего потока формации, которые могут быть использованы в соответствии с настоящим изобретением и которые не выходят за рамки настоящего изобретения, что понятно специалистам в данной области. Буровая штанга или экстрагирующий соединитель 18 служат для перемещения полученных из скважины вытекающих потоков в генератор 22 холодного потока, который производит перемешивание вытекающих потоков и охлаждает их до температуры, близкой к температуре морского дна. Генератор 22 холодного потока понижает температуру вытекающих потоков, в результате чего выпадают в осадок твердые материалы, такие как кристаллы воска, кристаллы гидрата метана и т.п., и получают дисперсную плавучую смесь всех полученных вытекающих потоков. В процессе охлаждения генератор 22 холодного потока использует механизмы перемешивания и предупреждения накопления и блокирования, такие как устройства, описанные в патентах США 5284581, 5427680, 6070417 и 6412135, которые включены в данное описание в качестве ссылки. Так как отвод теплоты из вытекающих потоков завершают главным образом ранее их выпуска из генератора 22 холодного потока, в них остается мало энергии для дальнейшего осаждения материалов в виде твердых веществ или блокирующих структур в транспортирующем соединителе 20 или в длинной трубе. Холодные вытекающие потоки входят в транспортирующий соединитель 20, который транспортирует/перемещает вытекающие потоки при более медленной скорости течения, чем экстрагирующий соединитель 18, вдоль морского дна 16 с постепенным подъемом в соответствии с рельефом дна при приближении к берегу и вводит вытекающие потоки в соответствующее расположенное на берегу или поблизости от берега устройство 24 для обработки. Средняя скорость течения вытекающих потоков в компонентах генератора холодного потока обычно превышает 1 фут/с и составляет менее 10 футов/с. Скорость течения в транспортирующем соединителе 20 является относительно низкой, в среднем больше чем на 1 фут меньшей, чем в экстрагирующем соединителе 18, или, например, меньше чем 1 фут/с в трубе с номинальным диаметром 8 дюймов при эквивалентной вязкости около 1000 SSU и при расходе 5000 баррелей жидкости в день (BLPD). Труба может иметь внутреннее трение, близкое к трению новой стальной трубы, создающей в магистрали падение давление около 5 футов напора жидкости [Н 2 О] на 1000 линейных футов трубы. Если принять глубину моря 4000 футов у устья скважины, то такая конфигурация трубы позволяет иметь давление вытекающего потока в устьевом устройстве 14, составляющее, например, 8000 psi, чтобы транспортировать вытекающие потоки на большие расстояния до расположенного на берегу устройства для обработки, а в этом примере на расстояние свыше 500 миль, при поступлении в такое устройство под давлением свыше 500 psi. Следует иметь в виду, что приведенные выше размеры, скорости и другие параметры являются просто примерными для некоторых возможных вариантов настоящего изобретения и не ограничивают настоящее изобретение в области размеров, скоростей и других параметров. В соответствии с дополнительными вариантами настоящего изобретения устройство 10 для транспортирования скважинного продукта может иметь различные конфигурации и вариации компонентов. Один его возможный пример показан на фиг. 1 В, где добавлен первый насос 26, установленный после генератора 22 холодного потока и образующий часть транспортирующего соединителя 20. Добавление насоса 26 увеличивает расстояние, на которое можно транспортировать холодные вытекающие потоки. Насос 26 позволяет также понизить давление, необходимое для получения вытекающих потоков в скважине 12, и позволяет производить дополнительную экстракцию вытекающих потоков из основного коллектора или из создающей вытекающий поток формации 11, расположенных ниже скважин. Кроме того,для подачи питания и для управления могут быть использованы составные шланги 28. Дополнительный конструктивный вариант устройства в соответствии с настоящим изобретением показан на фиг. 1 С и содержит множество насосов 26 вдоль транспортирующего соединителя 20, которые являются его частью. Множество насосов дополнительно увеличивают расстояние, на которое можно транспортировать вытекающие потоки. Насосы 26 также могут быть использованы для поддержания оптимального давления и расхода через устройство 10 или его компоненты. Например, если желательно иметь давление устья скважины или коллектора около 6000 psi и около 8000 psi соответственно, при расходе 5000 BLPD, когда используют насос 26, расположенный на удалении 100 миль от устья скважины,что требует создания номинального перепада 500 psi при 5000 BLPD, и тогда производительность насоса может быть повышена или снижена, чтобы необходимым образом управлять давлением коллектора идебитом. Насосом 26 может быть центробежный насос или объемный насос, который обычно не должен быть многофазным. Кроме того, в показанном варианте также используют множество генераторов 22 холодного потока, объединенных в сеть вместе с соответствующими дополнительными соединителями(коллекторами), а также составные шланги 28 для управления и подачи питания. Составные шланги 28 для управления и подачи питания могут идти от устройства 24 для обработки или, альтернативно, из других местоположений, таких как обычные плавучие или подводные конструкции.-7 012681 Настоящее изобретение также может быть использовано так, как это показано на фиг. 1D, где горячий поток обработанной сырой нефти, т.е. сырой нефти, главным образом не содержащей газов и/или воды, от плавучей платформы для обработки или от судна 30 направляют через соединитель 32 поверхности с морским дном в генератор 22 холодного потока, чтобы транспортировать холодную массу через транспортирующий соединитель 20 на большие расстояния вдоль морского дна 16, для последующей обработки в расположенном на берегу устройстве 24 для обработки. В этом варианте могут быть избирательно использованы множество насосов, соединителей и составных шлангов для управления и подачи питания, как это показано на других чертежах. Парафинистая сырая нефть может эффективно транспортироваться при температурах морского дна или близких к ним температурах, когда воск (парафин) находится в дисперсном состоянии в виде не липких кристаллов. Аналогично, газ, полученный из вытекающих потоков, обычно с высоким содержанием метана, может быть объединен с полученной из скважины или другой пресной или морской водой на плавучей платформе для обработки или на судне 30, направлен в генератор 22 холодного потока и далее в транспортирующий соединитель 20 как холодная пульпа, для транспортирования в расположенное на берегу устройство 24 для обработки. Альтернативно, холодная пульпа может быть направлена на судно 34 по соответствующему специфическому соединителю 36. В другом альтернативном варианте холодную пульпу газа получают в генераторе 22 холодного потока, расположенном в резервуаре для холодной воды на плавучей платформе для обработки или на судне 30. Следует иметь в виду, что указанной холодной пульпой, холодным потоком и/или потоком пульпы может быть главным образом обработанная сырая нефть, главным образом обработанная пульпа газового гидрата или их смесь. В соответствии с еще одним вариантом настоящего изобретения на фиг. 1E показана конфигурация,в которой устьевые экстрагирующие устройства, такие как множество устьевых устройств 14 у множества скважин 12, соединены с генератором 22 холодного потока. Как и в других конструктивных вариантах, множество устьевых устройств 14 может быть соединено аналогичным образом с множеством генераторов 22 холодного потока при отношении 1:1, 1:2, 1:3 или 1:N, когда множество скважин 12 подают вытекающие потоки в каждый индивидуальный генератор 22 холодного потока. Вытекающие потоки затем проходят через систему транспортировки, а возможно и через насосы 26, и в конечном счете поступают в расположенное на берегу устройство 24 для обработки. В соответствии с еще одним вариантом настоящего изобретения на фиг. 1F показана конфигурация,в которой множество устьевых устройств 14 у множества скважин 12 соединены с генератором 22 холодного потока. Как и в других конструктивных вариантах, множество устьевых устройств 14 может быть соединено аналогичным образом с множеством генераторов 22 холодного потока при отношении 1:1, 1:2, 1:3 или 1:N, когда множество скважин 12 подают вытекающие потоки в каждый индивидуальный генератор 22 холодного потока. В этой конфигурации добавлен насос 26 перед генератором 22 холодного потока, который является частью экстрагирующего устройства в области экстрагирующего соединителя 18, что способствует нагнетанию вытекающих потоков из скважин 12 в генератор 22 холодного потока. Вытекающие потоки затем проходят через систему транспортировки, а возможно и через насосы 26, и в конечном счете поступают в расположенное на берегу устройство 24 для обработки. На фиг. 1G показан еще одни конструктивный вариант в соответствии с настоящим изобретением, в котором добавлена плавучая конструкция 104 (например, плавучая платформа, судно, шлюпка и т.п.) для образования полного устройства 10 для транспортирования скважинного продукта. Как уже было упомянуто здесь ранее, в соответствии с предпочтительным вариантом осуществления настоящего изобретения дешевую обработку вытекающих потоков производят в устройстве, расположенном на берегу или поблизости от берега. Однако в соответствии с настоящим изобретением могут быть использованы и плавучие конструкции 104 для обработки вытекающих потоков. Таким образом, в показанном примере вытекающие потоки из подводной углеводородной добывающей скважины поступают в лифтовую (насоснокомпрессорную) колонну скважины 12, в устьевое устройство 14 и в экстрагирующий соединитель 18(коллективно называемые устройством 13 для экстракции вытекающего потока формации ) и направляются в плавучую конструкцию 104. На плавучей конструкции 104 производят, по меньшей мере, частичную обработку вытекающих потоков и затем их транспортируют на берег по трубопроводу или на судне. При необходимости, на берегу производят дополнительную обработку. Кроме того, на плавучей конструкции 104 могут производить частичную обработку вытекающих потоков и затем направлять их назад в генератор 22 холодного потока для охлаждения и последующего транспортирования через транспортирующие соединители 20. Этот вариант аналогичен описанному здесь выше со ссылкой на фиг. 1D. Следует иметь в виду, что настоящее изобретение не ограничено специфическими показанным на чертежах вариантами. Специалисты легко поймут, что показанные конфигурации и различные вариации компонентом могут быть объединены и подвергнуты взаимозамене, чтобы образовать различные сети или комбинации в устройстве 10 для транспортирования скважинного продукта, в котором может быть использовано различное число модульных компонентов с различным их расположением, таких как насосы, генераторы холодного потока, соединители и т.п. Настоящее изобретение включает в себя все такие вариации и комбинации, которые являются слишком многочисленными, чтобы их показать на прило-8 012681 женных чертежах. На фиг. 2 показан другой вариант в соответствии с настоящим изобретением в виде системной сети 40 ранее описанных здесь компонентов. На фиг. 2 показаны для пояснения множество скважин и скважинных устройств 14, экстрагирующих соединителей 18, генераторов 22 холодного потока, насосов 26 и транспортирующих соединителей 20, объединенных вместе с образованием различных конфигураций системной сети 40. Насосы 26 могут быть частью транспортирующих соединителей 20. Также могут быть использованы и другие компоненты, такие как составные шланги. Крупным планом 42 показано типичное устройство 10 для транспортирования скважинного продукта, причем такие устройства 10 объединены для образования большой системной сети 40. Можно видеть, что каждое устройство 10 для транспортирования скважинного продукта соединено с одним или несколькими устройствами 10 для транспортирования скважинного продукта через сетевой элемент 44, такой как труба. Сетевые элементы 44 могут объединяться или пересекаться в различных сочленениях 50, таких как насосносоединительные элементы. Сетевые элементы 44 и сочленения 50 в конечном счете ведут к имеющему больший диаметр сетевому элементу 46, такому как труба большего диаметра, для транспортировки вытекающих потоков в имеющее соответствующие размеры, расположенное на берегу устройство 24 для обработки. Расход (футов в секунду) сетевых элементов 44 обычно ниже расхода (футов в секунду) любого экстрагирующего соединителя 18, однако, может быть и так, что расход в последнем из сетевых элементов 44 превышает расход экстрагирующего соединителя 18. Каждый транспортирующий соединитель 20 и любые последующие соединители могут иметь длину, равную многим милям. Дополнительные насосы 26 также могут быть использованы избирательно в сетевых элементах 44, 46 соединителей. В соответствии с вариантами настоящего изобретения на фиг. 3 А показан один конструктивный вариант механизма медленного вращения вытекающих потоков, когда они протекают через различные транспортирующие соединители 20 или через участки генераторов 22 холодного потока. В соответствии с предпочтительным конструктивным вариантом транспортирующие соединители 20 и/или генераторы 22 холодного потока имеют спиральные канавки в виде нарезов 48 по всей их длине. Альтернативно,участки транспортирующих соединителей 20 и/или генераторов 22 холодного потока могут иметь другие спиральные канавки 48. Нарезы 48 могут быть образованы на внутренней стенке транспортирующих соединителей 20 и/или генераторов 22 холодного потока непосредственно или могут быть образованы с использованием спиральной вставки из соответствующего материала. Альтернативно, могут быть образованы спиральные выступы 49 на внутренней стенке транспортирующих соединителей 20 и/или генераторов 22 холодного потока, как это показано на фиг. 3 В. Спиральные нарезы 48 или выступы 49 создают медленное вращение холодных вытекающих потоков при их транспортировании. Это медленное вращение помогает сохранять однородную дисперсию в течение времени на всем расстоянии перемещения. Более того, такое движение по спирали снижает любую склонность вытекающих потоков к разделению инакоплению в высоких или низких точках соединителей, в особенности в статическом режиме течения. Вместе с другими описанными аспектами, и по причине снижения разделения вытекающих потоков, эта характеристика настоящего изобретения способствует ослаблению связанных с запуском проблем после планового или аварийного останова добычи из скважины. В соответствии с описанными здесь выше конструктивными вариантами в специфическом примере осуществления настоящего изобретения используют компоненты номинальных размеров, которые являются унифицированными для получения оптимальных режимов работы и повышения рентабельности. Более конкретно, устройство в соответствии с настоящим изобретением может быть сконструировано с использованием унифицированного или стандартизованного набора буровых компонентов и компонентов заканчивания скважины, а также соответствующих методик, например, при вертикальной конфигурации. Например, положим, что в показанных вариантах получают номинальный поток 5000 баррелей жидкости (вытекающий поток) из скважины в день (5000 BLPD). В этом случае каждая углеводородная эксплуатационная скважина 12 предназначена для извлечения 5000 BLPD. Аналогично, устье 14 скважины и соответствующее устройство дросселирования выбирают в соответствии с потоком 5000 BLPD. Экстрагирующие соединители 18 выбирают в соответствии с потоком 5000 BLPD, при турбулентных скоростях свыше 2 футов/с. Каждый генератор 22 холодного потока или множество таких генераторов выбирают и конфигурируют в соответствии с потоком 5000 BLPD, причем транспортирующие соединители 20 выбирают в соответствии с потоком 5000 BLPD при ламинарной скорости менее 1 фута/с. Аналогично, каждый насос 26 выбирают и конфигурируют в соответствии с потоком 5000 BLPD. В этом примерном варианте, когда множество транспортирующих соединителей 20 соединяют с дополнительными насосами 26, тогда транспортирующие соединители 20 выбирают в соответствии с суммой пропускных способностей расположенных выше по течению соединителей 20 в полной сети 40. На практике,сеть 40 проектируют с учетом ограничений стандартизованных номинальных размеров расположенных ниже по течению компонентов сети; например восемь стандартных 5000 BLPD компонентов с трубой диаметром 8 дюймов образуют сетевой транспортирующий соединитель 20 с номинальным потоком 40000 BLPD. Альтернативно, труба диаметром 24 дюйма и насос, образующие сетевой элемент 46, позволяют нагнетать номинальный поток 80000 BLPD и использовать трубу диаметров 36 дюймов. В соответствии с настоящим изобретением предусмотрена стандартизация во многих таких аналогичных схемах.-9 012681 Компоненты настоящего изобретения преимущественно модулированы для установки и обслуживания в стандартном и аварийном режиме при помощи подводных средств, таких как дистанционно управляемые суда (ROVs), автономные подводные суда (IOVs) или другие подводные суда или аппараты. Такие компоненты могут включать в себя экстрагирующие соединители 18, устройство 13 для экстракции вытекающего потока формации, генераторы 22 холодного потока, насосы 26, транспортирующие соединители 20 и их внутренние компоненты, например силовые и управляющие составные шланги 28, а также соответствующие соединители и другие компоненты. Следует иметь в виду, что транспортирующие соединители 20, которые находятся главным образом при постоянной (или главным образом не имеющей флуктуаций) температуре, не требуют наличия средств удлинения/сжатия или связанных с ними компонентов. Подразумевается, что такие проектные характеристики, знакомые специалистам в данной области, позволяют обеспечить уникальное использование предлагаемого устройства в такой подводной среде, как под арктическим льдом или в потенциально опасных географических регионах, например в Нигерии, или поблизости от подводных вулканов. В соответствии с примерным вариантом осуществления настоящего изобретения генератор 22 холодного потока выполнен в виде одного из компонентов, которые образуют устройство 10 для транспортирования скважинного продукта. Следует иметь в виду, что последующее описание генератора 22 холодного потока приведено просто в качестве примера возможного осуществления генератора 22 холодного потока. Использованный здесь термин "генератор 22 холодного потока" включает в себя как описанный ниже вариант, так и другие возможные варианты генерирования холодного потока, что легко поймут специалисты в данной области. На фиг. 4 показано, что генератор 22 холодного потока имеет стенку 82, в которой имеется непрерывный впускной просвет 84, проходящий через обрабатывающую стенку 86, и имеет конструкцию 88 возврата бегунка. Впускной канал 90 имеет связь с впускным просветом 84, так же как и выпускной канал 92. Первый путь 94 проходит через впускной просвет 84 от впускного канала 90 до выпускного канала 92. Стенка 82 просвета вокруг первого пути 94 содержит теплообменный участок 96, который сделан из теплопроводящего материала. Просвет 84 в пределах теплообменного участка 96 преимущественно имеет одинаковое поперечное сечение. Имеется также более короткий второй путь 98 от впускного канала 90 до выпускного канала 92, который проходит только через конструкцию 88 возврата бегунка. Конструкция 88 возврата бегунка имеет участок 100 меньшего сечения, в котором поперечное сечение впускного просвета 84 преимущественно меньше, чем поперечное сечение теплообменного участка 96. Обрабатывающий стенку бегунок 112 расположен в просвете 84 и может свободно двигаться по всему просвету. Конструкция 88 возврата бегунка также имеет пробку, такую как запорный клапан 102, который не пропускает поток от впускного канала 90 по второму пути 98 в выпускной канал 92. В одном примерном конструктивном варианте теплообменный участок 96 является очень длинным по сравнению с первым путем 94 и погружен в морскую воду. Альтернативно, оболочка теплообменника может охватывать пространство вокруг теплообменного участка 96 стенки 82 просвета. Следует иметь в виду, что описанный здесь выше генератор 22 холодного потока является просто пояснительным примером возможного построения генератора холодного потока. Могут быть использованы и другие виды генераторов холодного потока, позволяющих генерировать холодный поток в устройстве в соответствии с настоящим изобретением, так что настоящее изобретение не ограничено использованием специфических конструктивных вариантов генераторов холодного потока. Более того, предпочтительные варианты могут быть выбраны на основании особых характеристик при специфической установке устройства 10. В рабочем состоянии при установке в море или океане морская вода служит в качестве охлаждающей жидкости. Флюид, из которого выделяются твердые вещества при его охлаждении, вводится через впускной канал 90 и циркулирует через просвет 84 по пути 94 и вытекает через выпускной канал 92. Запорный клапан 102 нормально закрыт и не допускает течения по второму пути 98. Из вытекающих потоков, которые вошли через впускной канал 90, при их циркуляции по пути 94 отводится теплота за счет контакта с обрабатывающей стенкой 86 и за счет перемешивания флюидов на теплообменном участке 96. В результате такого отвода теплоты, из циркулирующего флюида выделяются твердые вещества, которые накапливаются на внутренней поверхности обрабатывающей стенки 86 и внутри вытекающих потоков. При протекании флюида вдоль просвета 84 он создает колебания бегунка 112 вдоль пути 94. Когда бегунок 112 движется через просвет 84 при контакте с обрабатывающей стенкой 86, тогда этот обрабатывающий стенку бегунок 112 очищает накопленные твердые вещества с поверхности стенки за счет контакта с ней и за счет турбулентности, так что твердые вещества не накапливаются на стенке, а уносятся вместе с текущим флюидом и перемешиваются с ним в виде пульпы. Поток пульпы движется несколько быстрее, чем бегунок 112, потому что бегунок 112 замедляется за счет повторных контактов с обрабатывающей стенкой 86. Такие взаимозависимости скоростей способствуют турбулентности и перемешиванию вытекающих потоков. Когда бегунок 112 входит в конструкцию 88 возврата, он проходит мимо выпускного канала 92 и входит в участок 100 пониженного сечения, деформируясь до меньшего периметра. Затем передний конец бегунка 112 продолжает перемещаться, толкает запорный клапан 102 и открывает его, проходит мимо впускного канала 90 и входит в путь 94 просвета 84. После прохода бегунка 112 через секцию 88 воз- 10012681 врата он повторно перемещается потоком через просвет 84 по пути 94 и вновь очищает стенку 86 от накопленных твердых веществ и образует турбулентную, дисперсную смесь или пульпу. В соответствии с различными вариантами настоящего изобретения экстрагирующий соединитель 18 и/или генератор 22 холодного потока могут создавать механизм 54 снижения давления, например, за счет участков 52 с уменьшенным поперечным сечением, как это показано на фиг. 5A и 5 В. Такие участки 52 с уменьшенным поперечным сечением не обязательно заменяют обычные первичные механизмы управления давлением за счет дросселирования у устьевого устройства 14 или до него или за счет других обычных средств, известных специалистам в данной области. Показанный механизм 54 снижения давления является дополнительным к обычным средствам дросселирования устья скважины. Насосы 26, описанные здесь в сочетании с экстрагирующими соединителями 18 и генераторами 22 холодного потока,могут обеспечивать снижение давления и управление потоком при общей оптимизации устройства в соответствии с настоящим изобретением. Использование компонентов устройства 10 для транспортирования скважинного продукта для снижения давления у устьевых устройств 14 и рядом с ними позволяет априори сохранить давление в коллекторе. Энергия, рекуперированная из полученных углеводородов в расположенном на берегу устройстве 24 для обработки, которую используют для питания насосов 26,может быть значительно меньше, чем восстановленная при помощи природных средств в глубоком коллекторе. Например, если устройство 10 для транспортирования скважинного продукта позволяет получить 20% сырой нефти из эквивалентного коллектора емкостью 100 миллионов баррелей (что эквивалентно 20 миллионам баррелей нефти), то такая дополнительная имеющаяся энергия значительно больше той, которая необходима для работы насосов 26. В соответствии с примерным вариантом осуществления настоящего изобретения каждый генератор 22 холодного потока вырабатывает уникальный кодированный сигнал управления и контроля работы устройства 10 для транспортирования скважинного продукта и скважины 12 в оптимальном режиме. Это может быть выполнено частично так, как это показано на фиг. 6 А, где кольцевые уменьшения 60 поперечного сечения или другие аналогичные деформации, расположенные с заданным интервалами 62 на участке охлаждения генератора 22 холодного потока, совместно образующие механизм 61 создания пульсаций, создают пульсации давления. На фиг. 6 В показан график пульсации 64 давления, когда типичный бегунок 112 движется внутри участка охлаждения генератора 22 холодного потока и проходит область 60 снижения поперечного сечения. На фиг. 6 В показана также амплитуда (М) пульсации (импульса) 64 на каждом интервале (I), который соответствует заданному интервалу 62. Амплитуда М и форма импульса 64 являются функцией заданного интервала 62 и изменения реологии потока. Скорости изменения фронта и спада импульса в течение периода (PT) определяют форму импульсов 64 и позволяют произвести аналитическое сравнение с полученными экспериментальными и эксплуатационными данными. Так, например, при различных режимах течения будет изменяться форма и кривизна, амплитуда (М), длина интервала (I) и период (PT) импульса на графике фиг. 6 В. Анализ этих изменений позволяет интерпретировать режимы течения за счет измерения этих переменных. Показанные на фиг. 6 В импульсы 64 комбинируют с использованием серий алгоритмов, полученных за счет использования экспериментальных и эксплуатационных данных, чтобы получить кривые управляющих данных, анализ которых позволяет определять различные реологии вытекающего потока, показанные в упрощенном примере на фиг. 6 С как кристаллический поток 66, потоки 68 легкого углеводорода и поток 70 воды. Следует иметь в виду, что на практике реология и эксплуатационные кривые являются очень сложными. Однако простая генерация сигнала может быть использована как контроль при осуществлении настоящего изобретения. Такой сигнал также может быть использован для текущего контроля и управления подводной скважиной. Например, такой сигнал может служить индикацией наличия газа или воды в вытекающем потоке продуктивной формации 11, а также свидетельствовать о скорости образования различных суспензий (пульпы) в генераторе 22 холодного потока. Обычно и ранее использования настоящего изобретения в ходе добычи нефти из продуктивной скважины с наибольшей возможной интенсивностью часто повышается приток воды и в некоторых случаях газа в лифтовую (насосно-компрессорную) колонну скважины 12. Повышенный приток воды и/или газа ограничивает период нормальной эксплуатации формации. За счет снижения скорости добычи в заданной зоне в соответствии с медленной природой экстракции с использованием устройства 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением удается ослабить приток воды и газа, что увеличивает период нормальной эксплуатации данной скважины и всего коллектора и позволяет увеличить полное количество добытой нефти. Таким образом, устройство 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением позволяет снизить до минимума количество получаемых воды и газа. Использование устройства 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением позволяет существенно снизить количество воды и газа, получаемых из данной нефтеносной формации/коллектора. Такие небольшие количества флюидов (воды и газа) позволяют использовать их для повторного введения (в коллектор). Естественное замещение флюидов в коллекторе позволяет значительно уменьшить объем и давление отводимого флюида. При нагнетании воды или в редких случаях при накачке газа могут быть использованы другие средства. Альтернативным примером- 11012681 является подводная система для нагнетания морской воды. В полном цикле разработки подводной формации, который включает в себя разведку, бурение, заканчивание скважины, прокладку трубопроводов, стояков, использование плавучих платформ для обработки, повторное нагнетание, транспортирование по трубопроводу или на судне в расположенное на берегу устройство для переработки, обычно используют самые большие имеющиеся в наличии компоненты соответствующего оборудования. Проектирование и эксплуатация основаны на экономии за счет масштабирования такого оборудования. Устройство 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением позволяет базировать весь цикл подводной добычи нефти на его уникальных характеристиках, то есть на холодном транспортировании полученных из формации компонентов на берег, что упрощает весь процесс добычи, снижает затраты и повышает эффективность производства топлива. Как уже было упомянуто здесь ранее, части обработки могут быть проведены на плавучих конструкциях, однако это может приводить к снижению полученной экономии. Настоящее изобретение также позволяет обеспечивать меньшее вредное воздействие на окружающую среду, в том числе меньший сброс или его отсутствие при аварийном разрыве транспортирующего соединителя. Этот меньший сброс или его отсутствие получают за счет того, что содержащие пульпу вытекающие потоки являются очень вязкими и не имеют побуждения вытекать в море из разрыва. Кроме того, после подъема на поверхность вязкие капли вытекающего потока менее склонны к распространению по морской поверхности, причем их можно легко собрать с небольшими затратами и без риска для окружающей среды. Подводную добычу в настоящее время обычно контролируют с использованием сложных измерительных систем, которые содержат электрические кабели, волоконную оптику и/или гидравлические составные шланги, датчики и органы управления, а также другое сложное и дорогое оборудование. Уникальные данные режима работы в реальном масштабе времени, получаемые в соответствии с настоящим изобретением за счет генерирования пульсации, позволяют обеспечивать оптимальные контроль, производительность, безопасность, эксплуатационные параметры и т.п., обеспечивая оптимальные режимы и высокие экономические показатели. В соответствии с настоящим изобретением предлагается использовать генераторы холодного потока для охлаждения и перемешивания скважинного продукта вытекающих потоков ранее их транспортирования для обработки. Использование относительно медленного и холодного потока означает, что будет только небольшой градиент температуры или изменение температуры, если они вообще есть, по длине транспортирующего трубопровода (транспортирующего соединителя) и не будет расширения за счет нагрева. При отсутствии расширения за счет нагрева значительно снижается вероятность разрыва трубы за счет циклов нагрева/расширения и последующего охлаждения/сжатия, которые могут вызывать усталость. Кроме того, существует малая вероятность теплового расширения трубопровода, что также может создавать напряжения и усталость. Требуется меньшее число температурных компенсаторов вдоль трубопровода для снятия напряжений или устранения выпучивания, так как пониженные термические напряжения воздействуют на трубопровод при протекании холодного потока. Аналогично, не требуется изоляция вдоль трубопровода, так как холодный поток внутри него обычно находится при температуре морской воды снаружи от трубопровода. Кроме того, не требуются нагревательные устройства для нагрева трубопровода, ведущего в устройство для обработки. Все указанное здесь выше способствует значительному снижению расходов при использовании устройства для транспортирования скважинного продукта по сравнению с обычными установками для подводного бурения, переработки в море и транспортирования. Поток вязкой дисперсной смеси в устройстве 10 для транспортирования скважинного продукта снижает или исключает вероятность накопления воды в низких точках вдоль трубопровода. Это снижает вероятность создания гидратных агломераций и закупоривания. При сниженном потенциале гидратного закупоривания необходимость нагнетания химикатов для поддержания течения в трубопроводе исключается или значительно снижается. Кроме того, можно легко управлять количеством парафинов и гидратов в холодом потоке. За счет принудительного превращения парафинов и гидратов из их жидкой формы в твердую не липкую фазу, парафины и гидраты можно транспортировать из скважин в устройства для переработки без создания пробок в трубопроводе. Полученный вытекающий поток охлаждают до температуры, при которой парафин (воск) больше не является липким, а гидраты имеют достаточно времени для того, чтобы обменять достаточно энергии для удовлетворения тепловых требований формации. Кроме того, устройство 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением позволяет использовать базовую не нагретую трубу, а также использовать полимерные трубу и трубные гильзы. Так как трубопровод не нагрет и вытекающий поток транспортируют холодным, снижается вероятность повреждения полимера, из которого изготовлены трубные гильзы или трубы. Вредные воздействия кислоты и других химикатов также снижаются до минимума за счет использования настоящего изобретения в результате более низкой молекулярной активности при заданных температурных режимах. При использовании устройства 10 для транспортирования скважинного продукта в соответствии с настоящим изобретением часто применяют насосы для нагнетания имеющих повышенную вязкость ох- 12012681 лажденных вытекающих потоков. Использование насосов повышает срок службы скважины и формации. За счет снижения температуры для удаления парафинов и гидратов вязкость вытекающих потоков повышается. Повышение вязкости приводит к повышению трения в трубе и, следовательно, к повышению падения давления по длине трубопровода. В то время как транспортирующие соединители снижают до минимума падение давления за счет поддержания медленного ламинарного течения, чтобы компенсировать падение давления, насосы позволяют поддерживать давление в магистрали на заданном уровне, выбранном так, чтобы увеличивать срок службы формации. Несмотря на то что был описан предпочтительный вариант осуществления изобретения, совершенно ясно, что в него специалистами в данной области могут быть внесены изменения и дополнения, которые не выходят за рамки формулы изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для добычи, охлаждения и транспортирования вытекающего потока из подводной скважины, которое содержит устройство для экстракции вытекающего потока; генератор холодного потока, соединенный с устройством для экстракции вытекающего потока; механизм генератора пульсаций, расположенный в генераторе холодного потока, содержащий множество сужений поперечного сечения; и транспортирующие соединители, соединенные с расположенным на берегу или поблизости от берега устройством для обработки потока; причем транспортирующие соединители соединяют генератор холодного потока и устройство для обработки вместе так, что вытекающий поток, извлеченный из подводной скважины, охлаждается при помощи генератора холодного потока и транспортируется к устройству для обработки, при этом расположенное на берегу или поблизости от берега устройство для обработки находится ближе к берегу, чем подводная скважина. 2. Устройство по п.1, в котором скорость течения вытекающего потока через устройство для экстракции превышает скорость течения потока через транспортирующие соединители. 3. Устройство по п.1, в котором поток через устройство для экстракции является турбулентным. 4. Устройство по п.1, в котором поток через транспортирующие соединители является главным образом ламинарным. 5. Устройство по п.1, в котором устройство для экстракции содержит лифтовую колонну, устье скважины или их комбинацию. 6. Устройство по п.1, в котором устройство для экстракции содержит лифтовую колонну, устье скважины и экстрагирующий соединитель. 7. Устройство по п.1, в котором генератор холодного потока использует морскую воду для охлаждения вытекающего потока. 8. Устройство по п.1, в котором генератор холодного потока перемешивает вытекающий поток. 9. Устройство по п.1, в котором компоненты, образующие устройство, имеют одинаковый размер,вне зависимости от местоположения подводной скважины и дебитных характеристик вытекающих потоков, что обеспечивает взаимозаменяемость компонентов. 10. Устройство по п.1, в котором устройство для экстракции расположено поблизости от морского дна. 11. Устройство по п.1, в котором устройство для экстракции соединено с генератором холодного потока у экстрагирующего соединителя, а генератор холодного потока соединен с устройством для обработки при помощи транспортирующих соединителей. 12. Устройство по п.11, в котором средний размер внутреннего поперечного сечения транспортирующих соединителей больше, чем средний размер внутреннего поперечного сечения экстрагирующего соединителя. 13. Устройство по п.11, в котором длина транспортирующих соединителей больше, чем длина экстрагирующего соединителя по меньшей мере в три раза. 14. Устройство по п.1, в котором генератор холодного потока работает при температуре морской воды, меньшей, чем средняя температура около 50F (около 10 С). 15. Устройство по п.1, которое дополнительно содержит по меньшей мере один насос, расположенный вдоль транспортирующих соединителей и приспособленный для нагнетания вытекающих потоков в устройство для обработки, а также для контроля скорости и давления вытекающих потоков. 16. Устройство по п.1, которое дополнительно содержит по меньшей мере один насос, расположенный вдоль экстрагирующего соединителя и приспособленный для нагнетания вытекающего потока в генератор холодного потока, а также для контроля скорости и давления вытекающего потока. 17. Устройство по п.1, которое содержит множество устройств для экстракции вытекающего потока формации. 18. Устройство по п.1, которое содержит множество экстрагирующих соединителей.- 13012681 19. Устройство по п.1, которое содержит множество генераторов холодного потока. 20. Устройство по п.1, которое содержит множество насосов, расположенных вдоль транспортирующих соединителей. 21. Устройство по п.1, которое содержит множество устройств для обработки потока. 22. Устройство по п.1, которое объединено в сеть с множеством дополнительных устройств, конфигурированных для того, чтобы извлекать, охлаждать и транспортировать вытекающие потоки, полученные из множества подводных скважин. 23. Устройство по п.1, которое дополнительно содержит по меньшей мере один механизм снижения давления вытекающего потока, расположенный по меньшей мере на одном участке устройства для экстракции вытекающего потока. 24. Устройство по п.1, которое дополнительно содержит по меньшей мере один механизм снижения давления, встроенный в устройство вдоль траектории течения вытекающего потока. 25. Устройство по п.1, в котором по меньшей мере один из транспортирующих соединителей имеет внутреннюю поверхность, имеющую нарезы или спиральные выступы, по меньшей мере, вдоль участка длины соединителей. 26. Устройство по п.1, в котором генератор холодного потока имеет внутреннюю поверхность,имеющую нарезы или спиральные выступы, по меньшей мере, вдоль участка траектории потока через генератор. 27. Устройство по п.1, которое дополнительно содержит по меньшей мере один составной шланг для подвода питания к устройству, обеспечения его управления или для обеспечения комбинации того и другого. 28. Устройство по п.1, которое конфигурировано для экстракции, охлаждения и транспортирования вытекающих потоков, содержащих жидкости и/или газы и твердые вещества. 29. Устройство по п.1, которое конфигурировано для транспортирования вытекающих потоков, которые, по меньшей мере, частично образованы из одного или нескольких компонентов, выбранных из группы, в которую входят кристаллы воска, кристаллы гидрата метана, кристаллы других газовых гидратов, окалина, кристаллы асфальтенов и песок. 30. Устройство по п.1, которое выполнено работающим при системном давлении, ориентировочно выше чем или равном 500 psi (фунтов на квадратный дюйм) (36 кг/см 2). 31. Устройство по п.1, в котором транспортирующие соединители конфигурированы для транспортирования вытекающих потоков со средней скоростью, ориентировочно меньшей, чем 2 фута/с (0,6 м/с). 32. Подводное устройство для генерирования и транспортирования охлажденных вытекающих потоков, извлеченных из подводной скважины, в устройство для обработки, расположенное на берегу или поблизости от берега, которое содержит экстрагирующий соединитель, соединяющий подводную скважину с генератором холодного потока, причем генератор холодного потока имеет просвет для повторного ввода, длинный участок теплообменника, бегунок для очистки стенки и короткий участок для впуска и выпуска вытекающих потоков, а также содержит участок предотвращения обратного потока; транспортирующие соединители, соединяющие генератор холодного потока с устройством обработки, причем транспортирующие соединители содержат множество насосов, соединяющих множество труб вместе в последовательности, образующие каждый транспортирующий соединитель; причем в генераторе холодного потока расположен механизм генератора пульсаций, содержащий множество сужений поперечного сечения. 33. Устройство по п.32, в котором транспортирующие соединители конфигурированы для транспортировки вытекающих потоков со средней скоростью, ориентировочно меньшей, чем 2 фута/с (0,6 м/с). 34. Подводное устройство для охлаждения и транспортирования вытекающих потоков нефтяных скважин, которое содержит множество одноствольных не горизонтально пробуренных скважин; множество устройств для экстракции вытекающего потока формации, содержащих устья скважин,индивидуально соединенных с каждой из множества скважин; множество генераторов холодного потока, индивидуально соединенных с каждым из устьев скважин и снабженных механизмами генератора пульсаций, расположенными в генераторах холодного потока и содержащими множество сужений поперечного сечения; множество соединителей, соединенных с множеством генераторов холодного потока, соединяющих множество устройств для экстракции вытекающего потока формации по меньшей мере с одним расположенным на берегу или поблизости от берега устройством для обработки; причем компоненты, образующие устройство, имеют одинаковый размер вне зависимости от местоположения подводной скважины и дебитных характеристик вытекающих потоков. 35. Устройство по п.34, в котором множество соединителей конфигурированы для транспортировки вытекающих потоков со средней скоростью, ориентировочно меньшей, чем 2 фута/с (0,6 м/с). 36. Способ получения вытекающих потоков для производства топлива с использованием устройства- 14012681 для добычи, охлаждения и транспортирования вытекающих потоков, полученных из подводной скважины, который включает в себя следующие операции: извлечение вытекающих потоков из подводной скважины; охлаждение вытекающих потоков и транспортирование вытекающих потоков в расположенное на берегу или поблизости от берега устройство для обработки с использованием генератора холодного потока, снабженного механизмом генератора пульсаций, расположенным в генераторе холодного потока и содержащим множество сужений поперечного сечения. 37. Способ по п.36, в котором скважина расположена на морском дне. 38. Способ по п.36, в котором скважина и соответствующие ее компоненты и устройство имеют стандартизованный размер. 39. Способ по п.36, в котором вытекающие потоки охлаждают за счет теплообмена с морской водой, окружающей устройство. 40. Способ по п.36, в котором транспортирование вытекающих потоков предусматривает протекание вытекающих потоков через множество соединителей со средней скоростью, ориентировочно меньшей, чем 2 фута/с (0,6 м/с). 41. Устройство для приема вытекающих потоков, извлеченных из подводной углеводородной формации, и для транспортирования вытекающих потоков в устройство для обработки, которое содержит устройство для экстракции вытекающего потока; генератор холодного потока, подключенный с возможностью приема вытекающих потоков из устройства для экстракции вытекающего потока формации; механизм генератора пульсаций, расположенный в генераторе холодного потока, содержащий множество сужений поперечного сечения; транспортер для приема холодного потока, предназначенный для транспортирования вытекающих потоков из генератора холодного потока в расположенное на берегу устройство для обработки; причем вытекающие потоки формации транспортируют в режиме турбулентного течения через устройство для экстракции вытекающего потока формации в генератор холодного потока при температуре выше той, при которой парафины, компоненты газовых гидратов, асфальтины и т.п. остаются в растворе; причем генератор холодного потока приспособлен для приема и охлаждения вытекающих потоков формации до температуры, близкой к температуре морской воды, окружающей генератор холодного потока, преобразующей главным образом все парафины, компоненты газовых гидратов, асфальтины и т.п. в пульпу, образованную из нерастворимых структур или кристаллов, которые перемешаны и суспендированы в ней; при этом транспортер для приема холодного потока приспособлен для приема пульпы и транспортирования пульпы в устройство для обработки главным образом в ламинарном режиме течения, ориентировочно при температуре окружающей морской воды, при незначительном дальнейшем образовании нерастворимых структур или кристаллических компонентов в пульпе. 42. Устройство по п.41, в котором устройство для экстракции вытекающего потока содержит скважину для добычи углеводорода, проникающую в углеводородную формацию, устройство устья скважины и трубный соединитель с генератором холодного потока. 43. Устройство по п.41, в котором устройство для экстракции вытекающего потока содержит соединитель, идущий от устья скважины до генератора холодной пульпы. 44. Устройство для добычи, охлаждения и транспортирования потоков, вытекающих из подводной скважины, которое содержит устройство для экстракции вытекающего потока; генератор холодного потока, связанный с устройством для экстракции вытекающего потока; механизм генератора пульсаций, расположенный в генераторе холодного потока, содержащий множество сужений поперечного сечения; и транспортирующие соединители, связанные с устройством для обработки; причем транспортирующие соединители соединяют генератор холодного потока и устройство для обработки вместе таким образом, что вытекающие потоки, извлеченные из подводной скважины, охлаждаются при помощи генератора холодного потока и транспортируются в устройство для обработки; при этом устройство для обработки представляет собой плавучую конструкцию или резервуар.
