Оборудование для сбора, обработки и передачи телеметрических сигналов
Формула / Реферат
1. Электронное устройство (KINTEC KODU-1) для наблюдения за определенным пространством, включающее
множество датчиков для мониторинга параметров внешней среды и получения данных измерения, связанных с этими параметрами,
обрабатывающие средства, связанные с датчиками для сбора и обработки этих данных,
где каждый датчик включает
первый блок (температурный датчик, датчик наводнения, нарушитель/открытая дверь, датчик пожара, топливный бак, работающий генератор, разрядники для защиты от искровых перенапряжений, блок кондиционирования воздуха), который чувствителен к параметрам внешней среды, кроме того, указанный датчик является контролирующим и вырабатывает аналоговый электрический сигнал, зависящий от проверенных параметров;
второй блок, включающий электронные компоненты, которые получают указанный аналоговый электрический сигнал от первого блока и вырабатывают цифровые данные, представляющие проверенные параметры внешней среды,

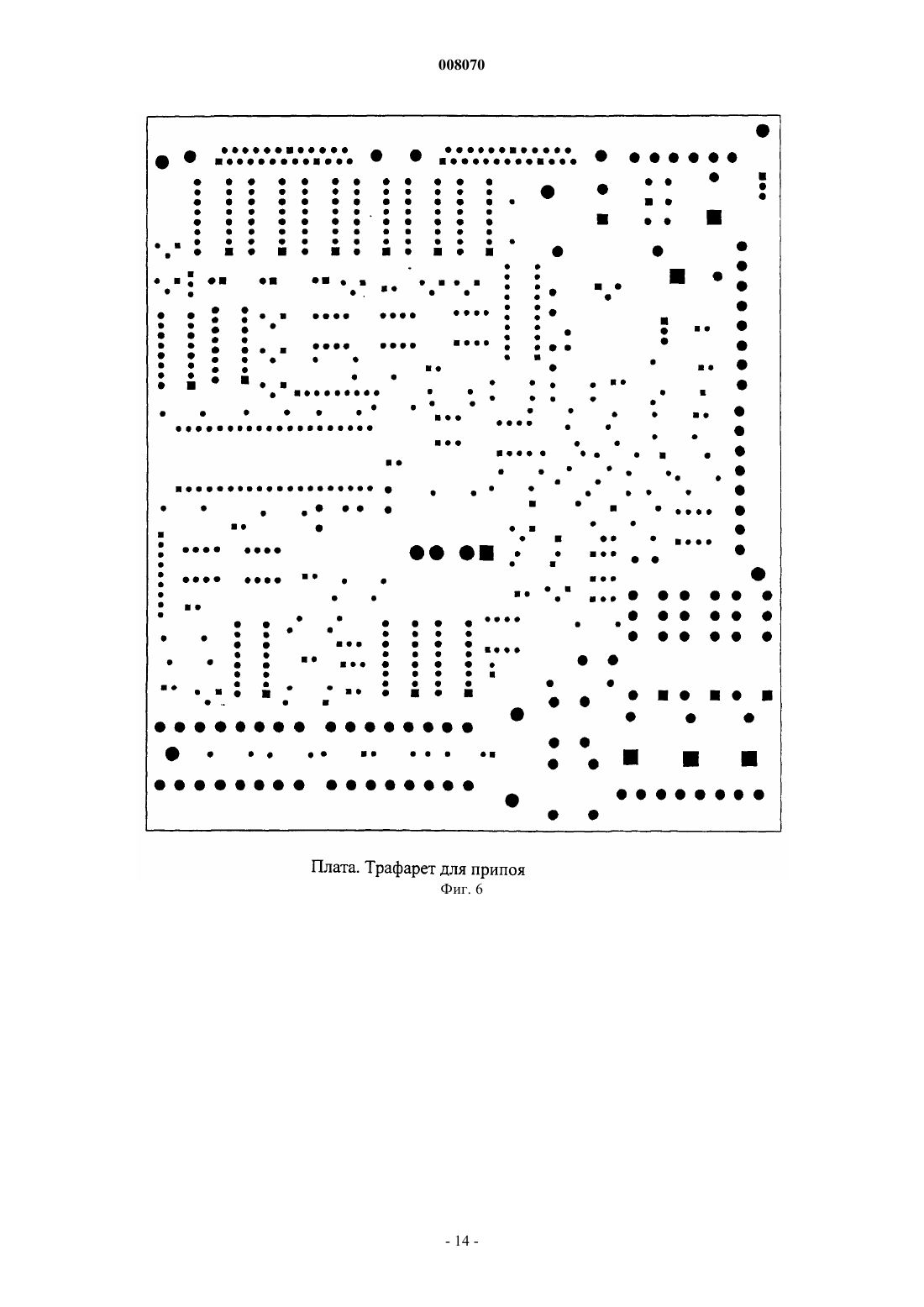

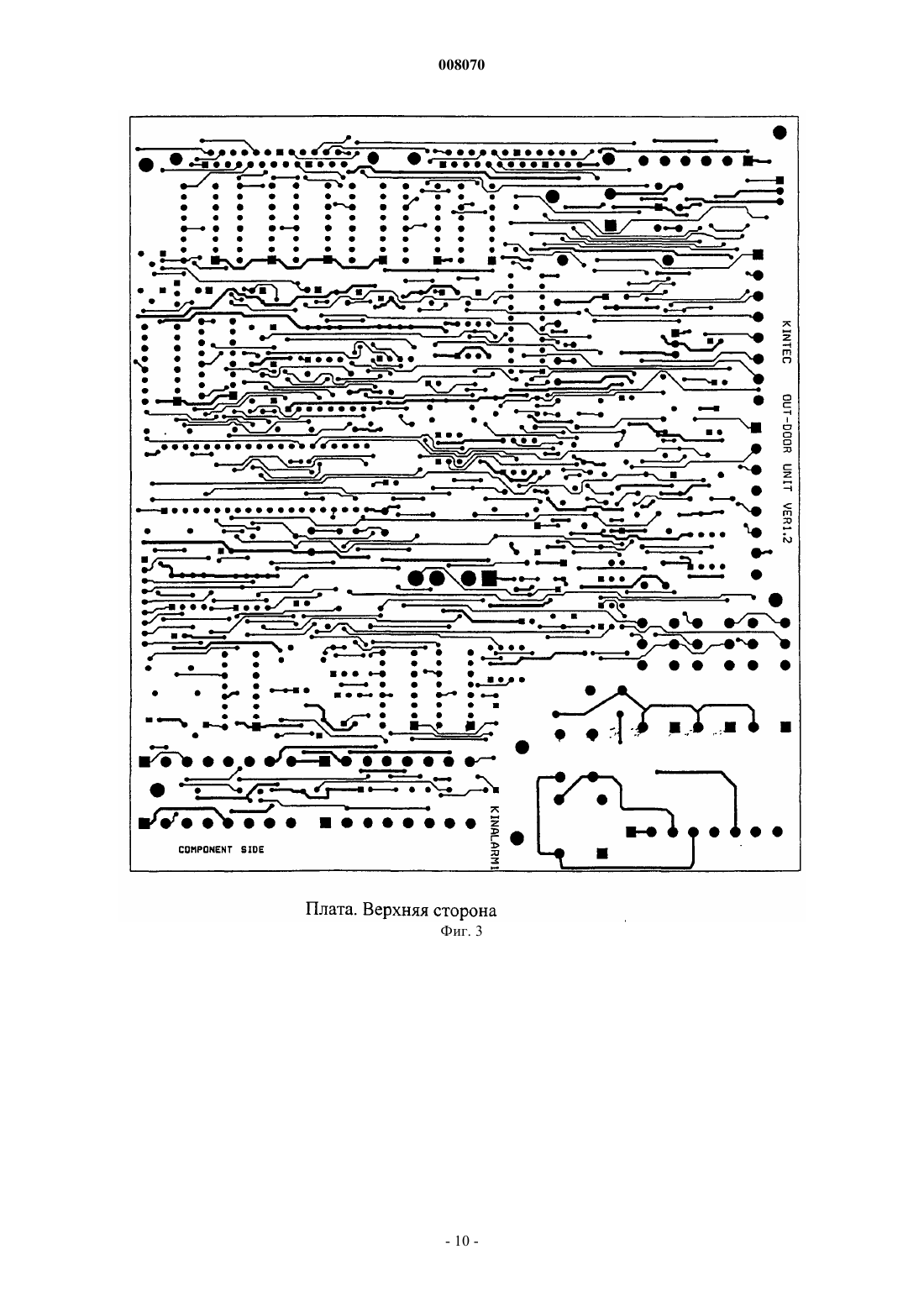

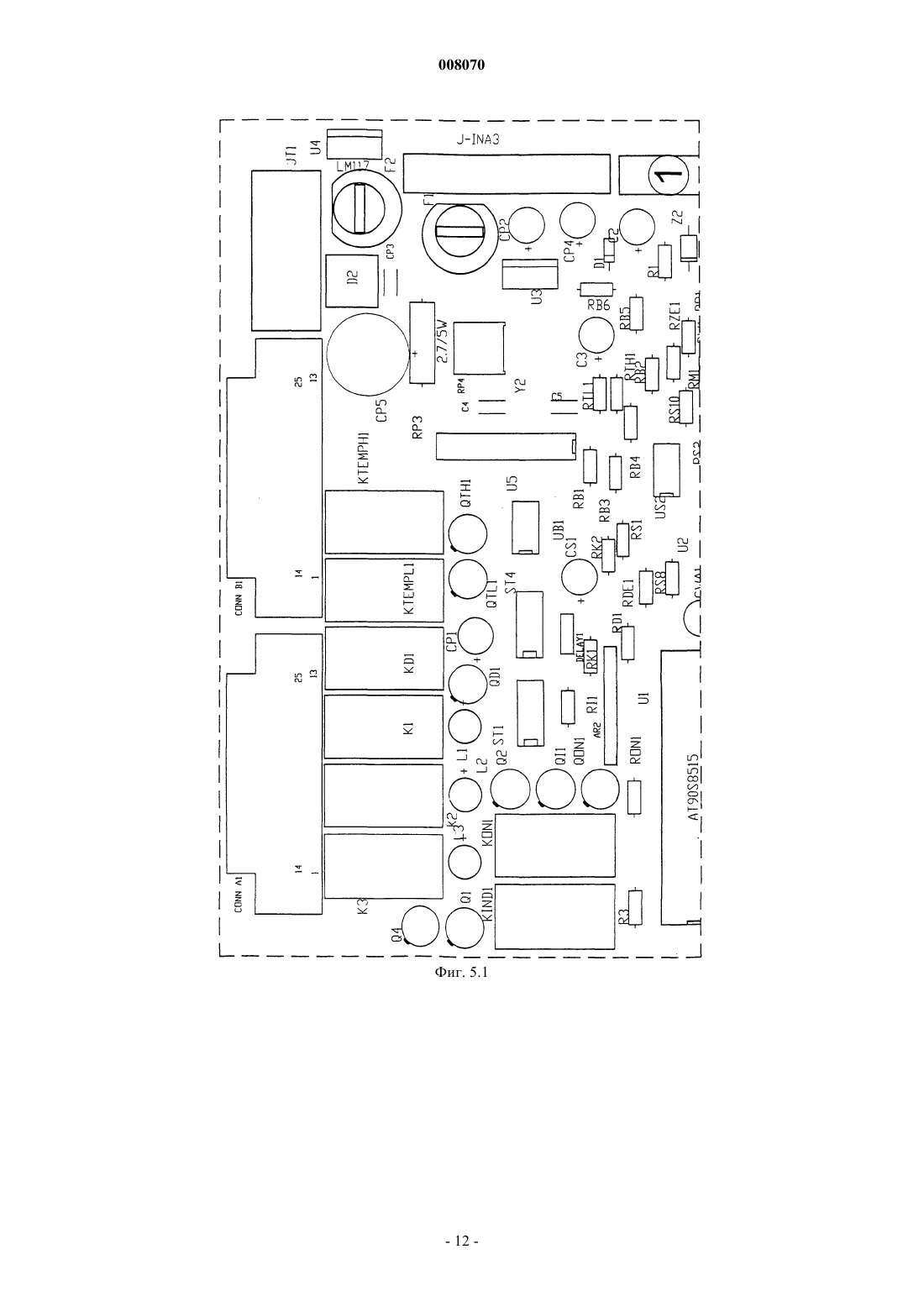

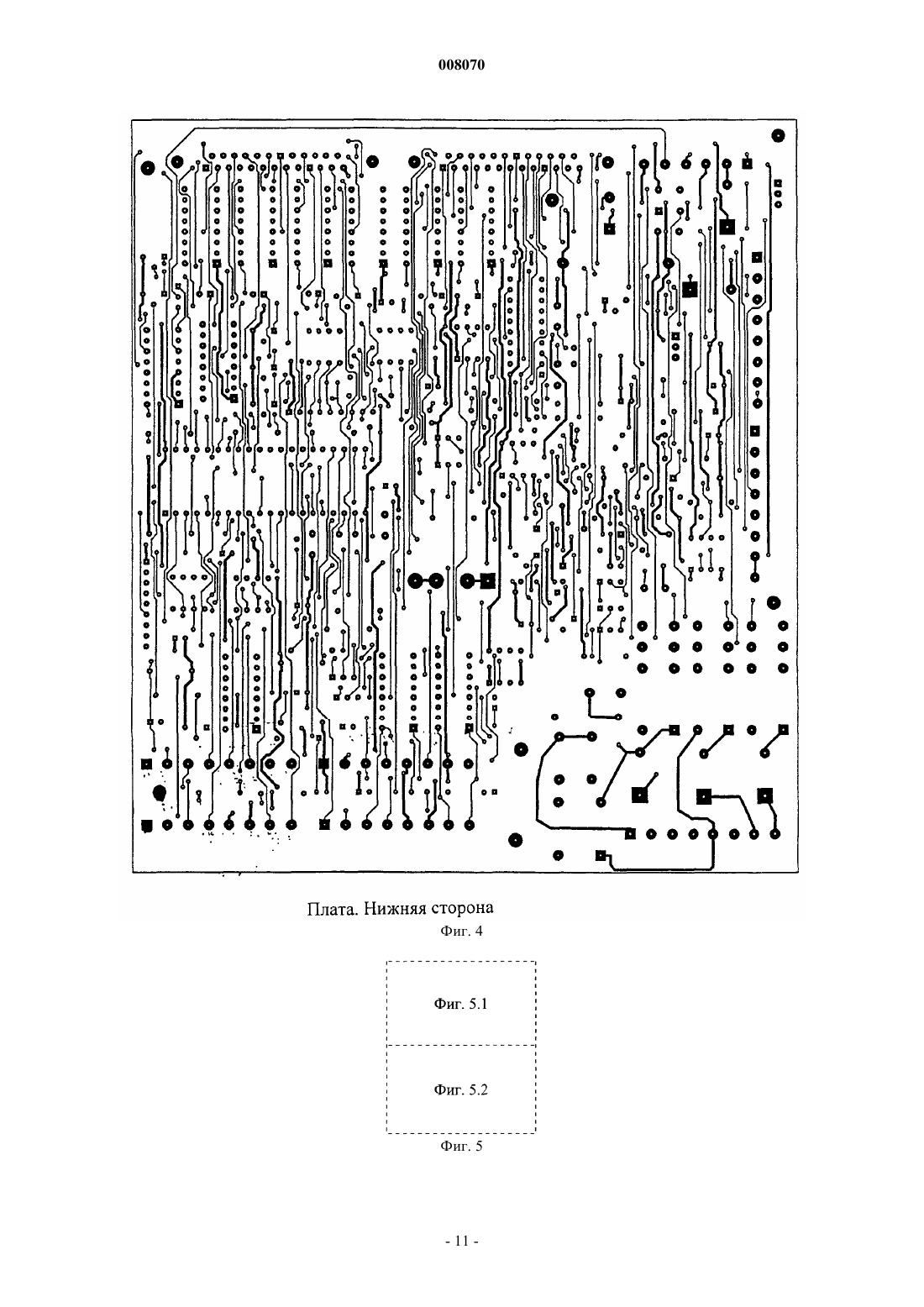

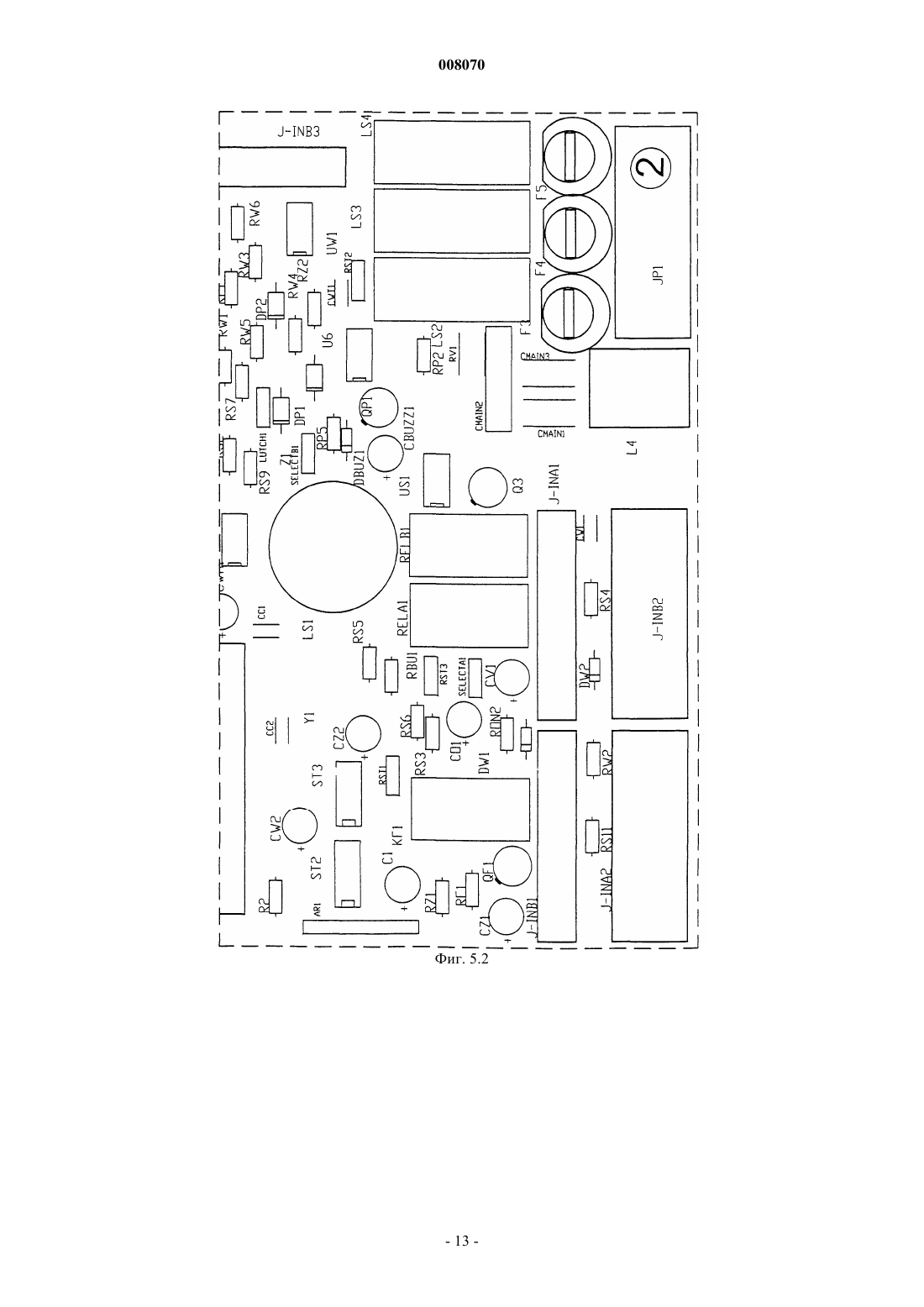

и отличающееся тем, что указанные обрабатывающие средства и второй блок каждого датчика объединены с той же самой платой с печатной схемой, а первый блок каждого датчика расположен с внешней стороны платы с печатной схемой.
2. Электронное устройство по п.1, отличающееся тем, что первый блок каждого датчика не включает никаких электронных компонентов.

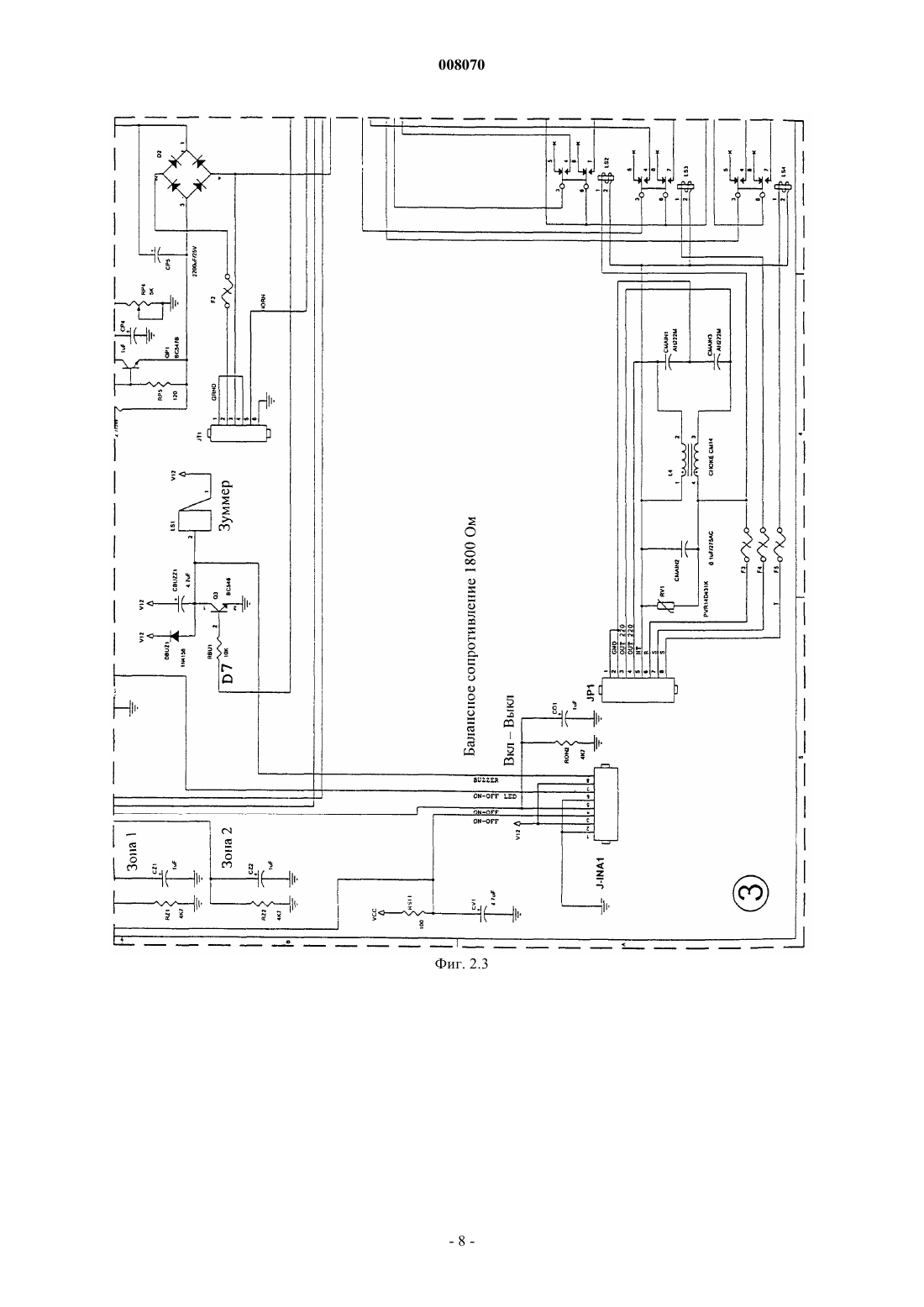

3. Электронное устройство по п.1 или 2, отличающееся тем, что в той же самой плате с печатаной схемой объединяет следующие дополнительные подсхемы: а) входные данные для микропроцессора, б) электроснабжение и в) выходные данные.

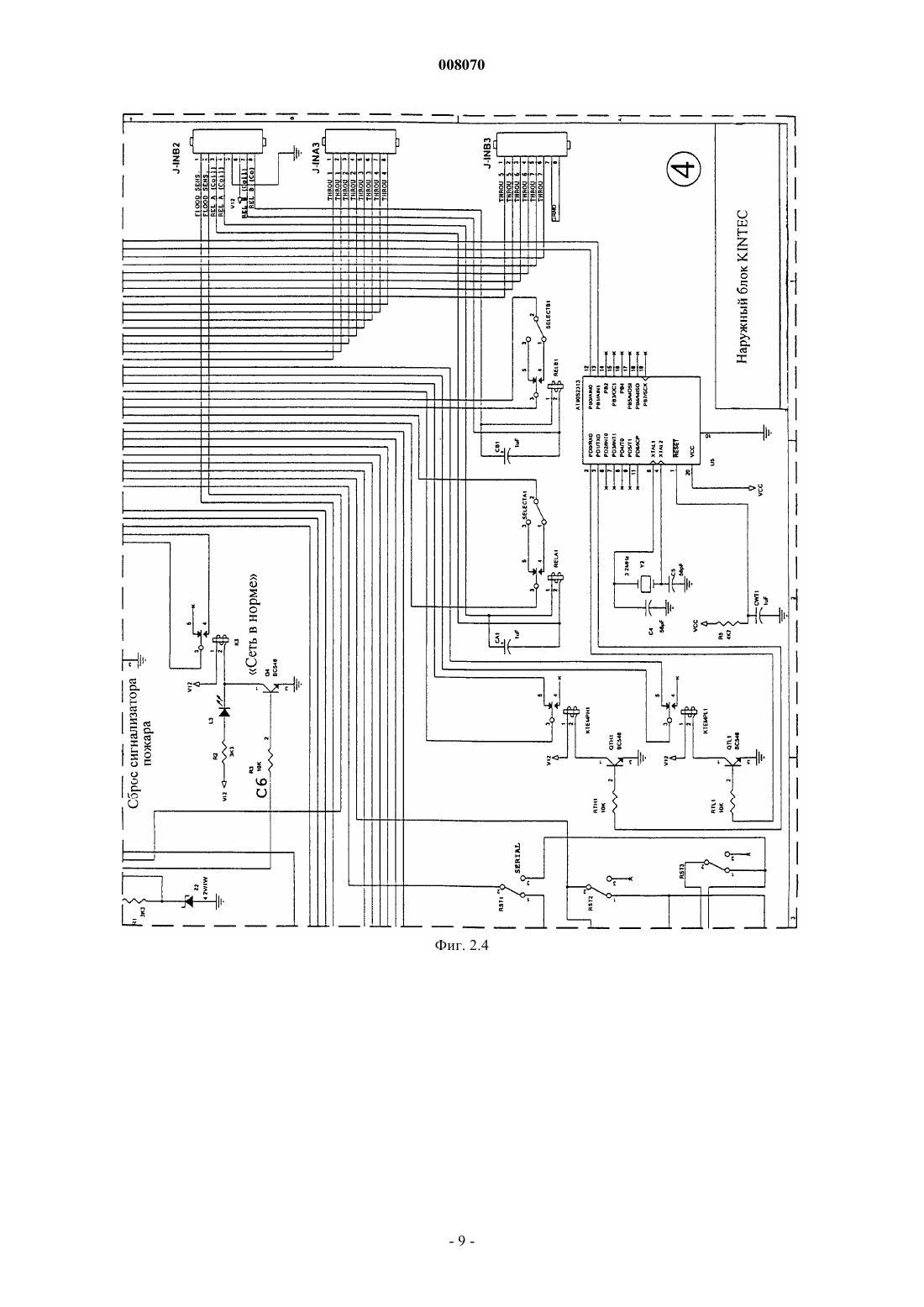

4. Электронное устройство по п.1 или 2, отличающееся тем, что оно содержит комбинацию некоторых или все логические схемы для следующих датчиков: а) контроля и индикации состояния фаз R, S, Т сети питания с возможностью сигнализации по схеме И или ИЛИ, б) контроля и индикации температуры, в) контроля и индикации уровня воды, г) контроля и индикации наличия дыма, д) контроля и индикации открывания двери, е) контроля и индикации напряжения резервной батареи питания, ж) контроля и индикации проникновения.
5. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что на указанной электронной печатной схеме дополнительно размещены две или более независимые релейные схемы для сигнализации.
6. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что оно предназначено для использования в антенных укрытиях.
7. Электронное устройство по п.5, отличающееся тем, что оно предназначено для использования в антенных укрытиях мобильной телефонии (GSM операторов) (контейнер для наружной установки).

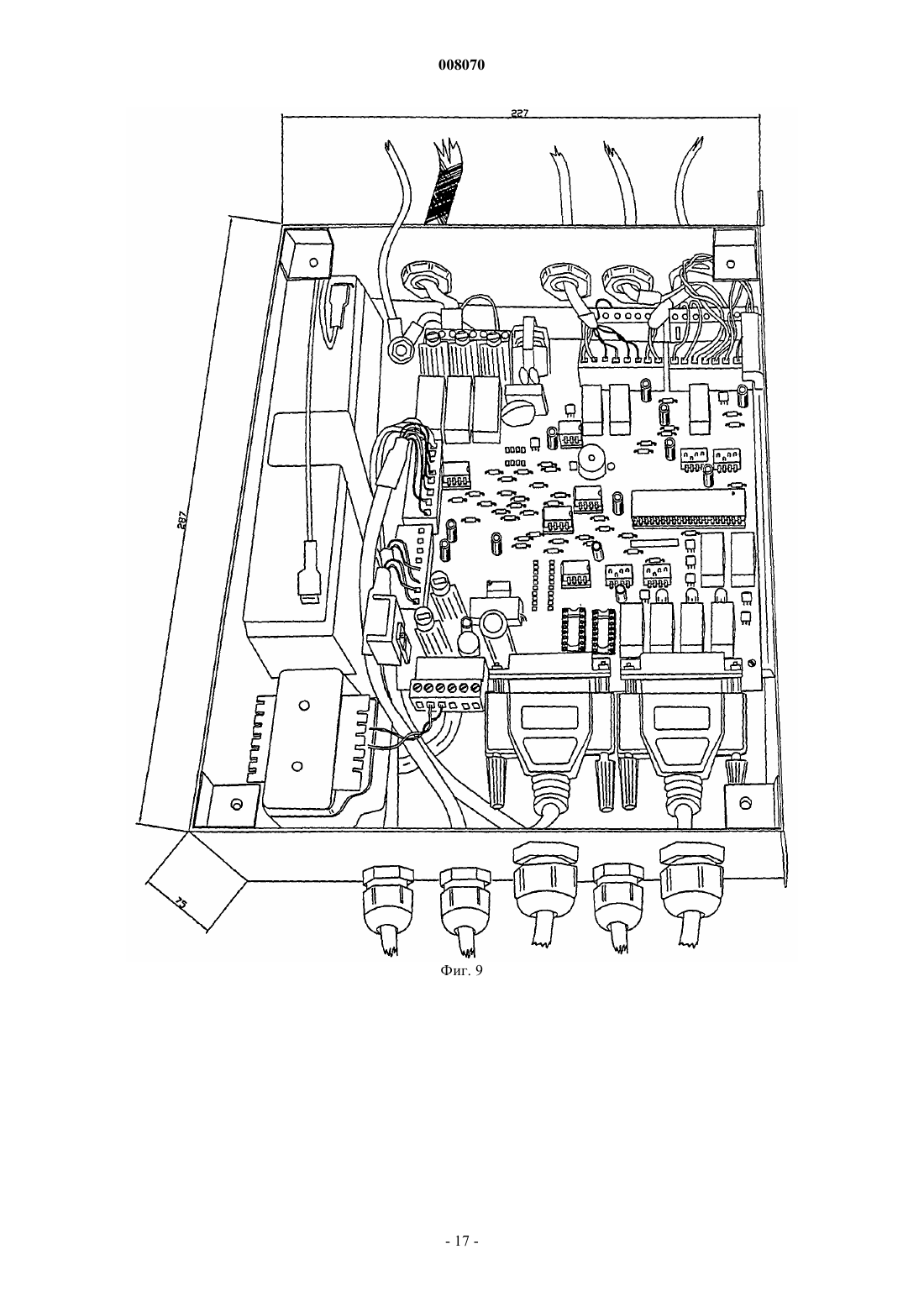

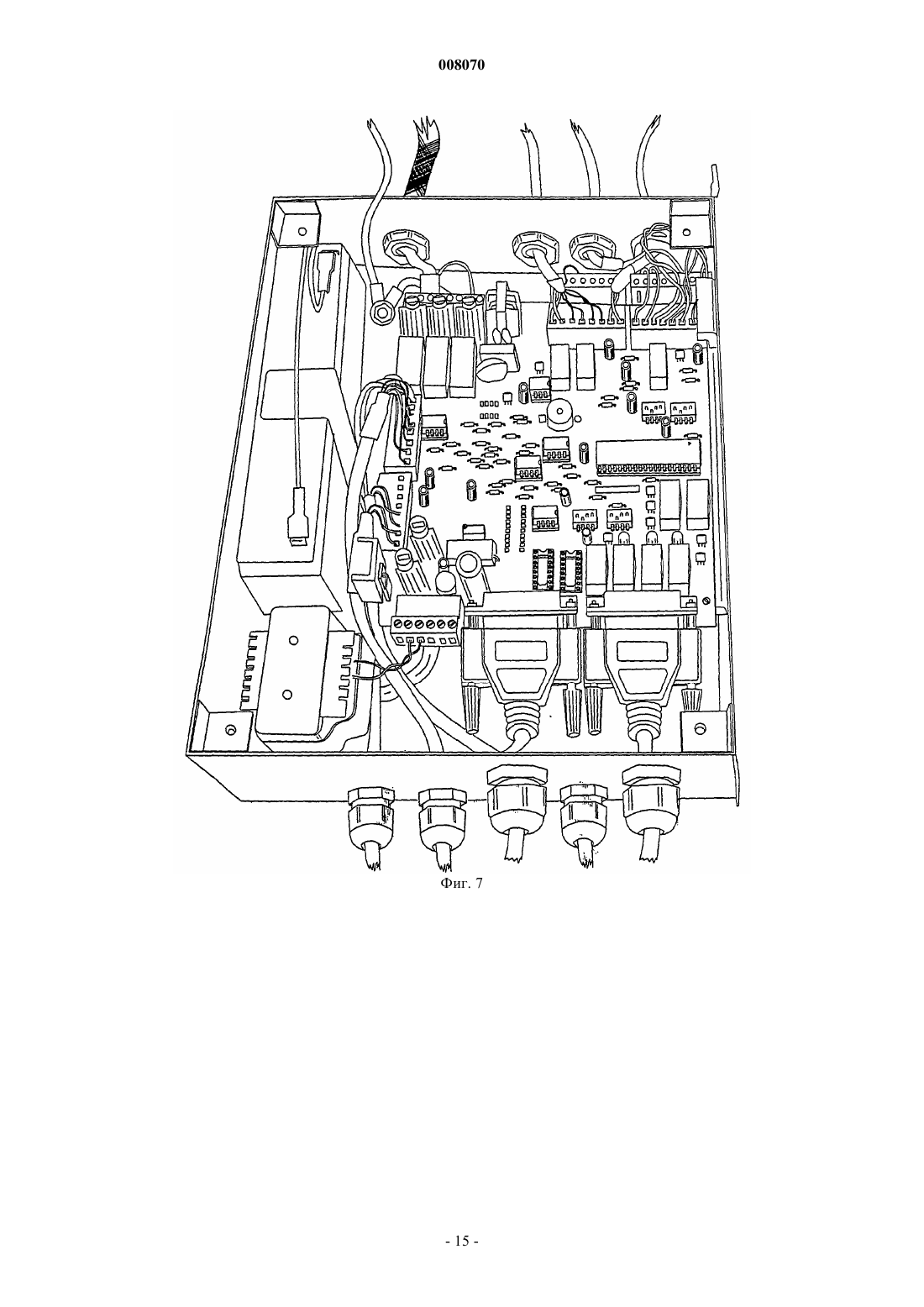

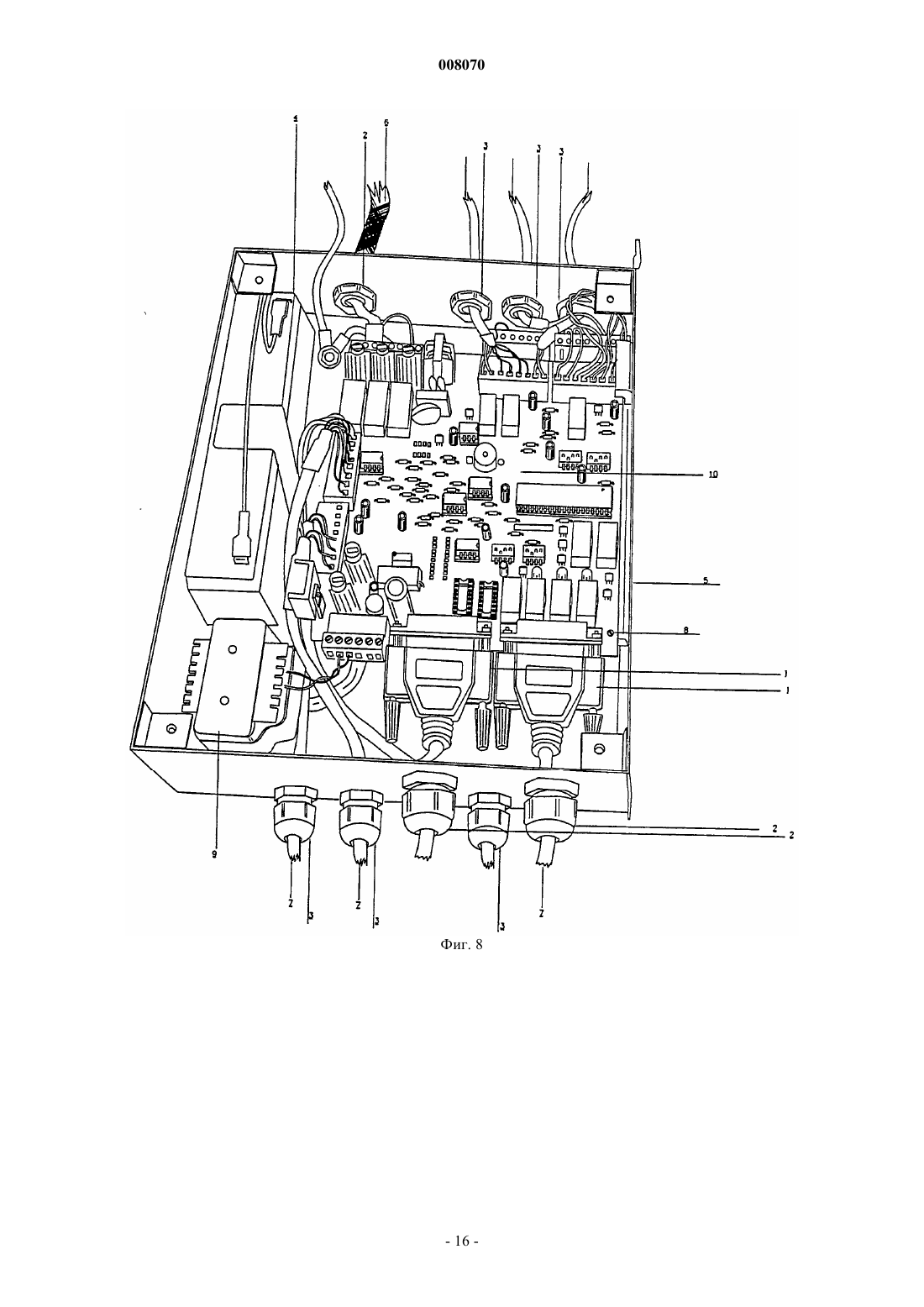

8. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что указанная электронная печатная схема помещена в корпус, включающий основание, четыре боковые стенки и съемную крышку и выполненный из материала, например металла, обеспечивающего безопасность для персонала, защиту от влияний окружающей среды и электромагнитное экранирование от окружающей среды и по отношению к ней.
9. Электронное устройство по п.7, отличающееся тем, что в его корпусе имеются:
а) отверстия в боковых стенках для пропускания и монтажа кабелей, соединяющих схемы, находящиеся внутри корпуса, с внешними периферийными устройствами,
б) металлические опоры для установки электронной печатной схемы на основании,
в) металлический канал в основании корпуса для пропускания и защиты кабеля питания,
г) клеммы заземления для электромагнитного и защитного заземления,
д) клемма заземления на съемной крышке, соединяемая с заземлением основной части корпуса для полного электромагнитного экранирования и обеспечения безопасности,
е) дополнительное металлическое основание для установки и удержания батареи,
ж) точки опоры трансформатора,

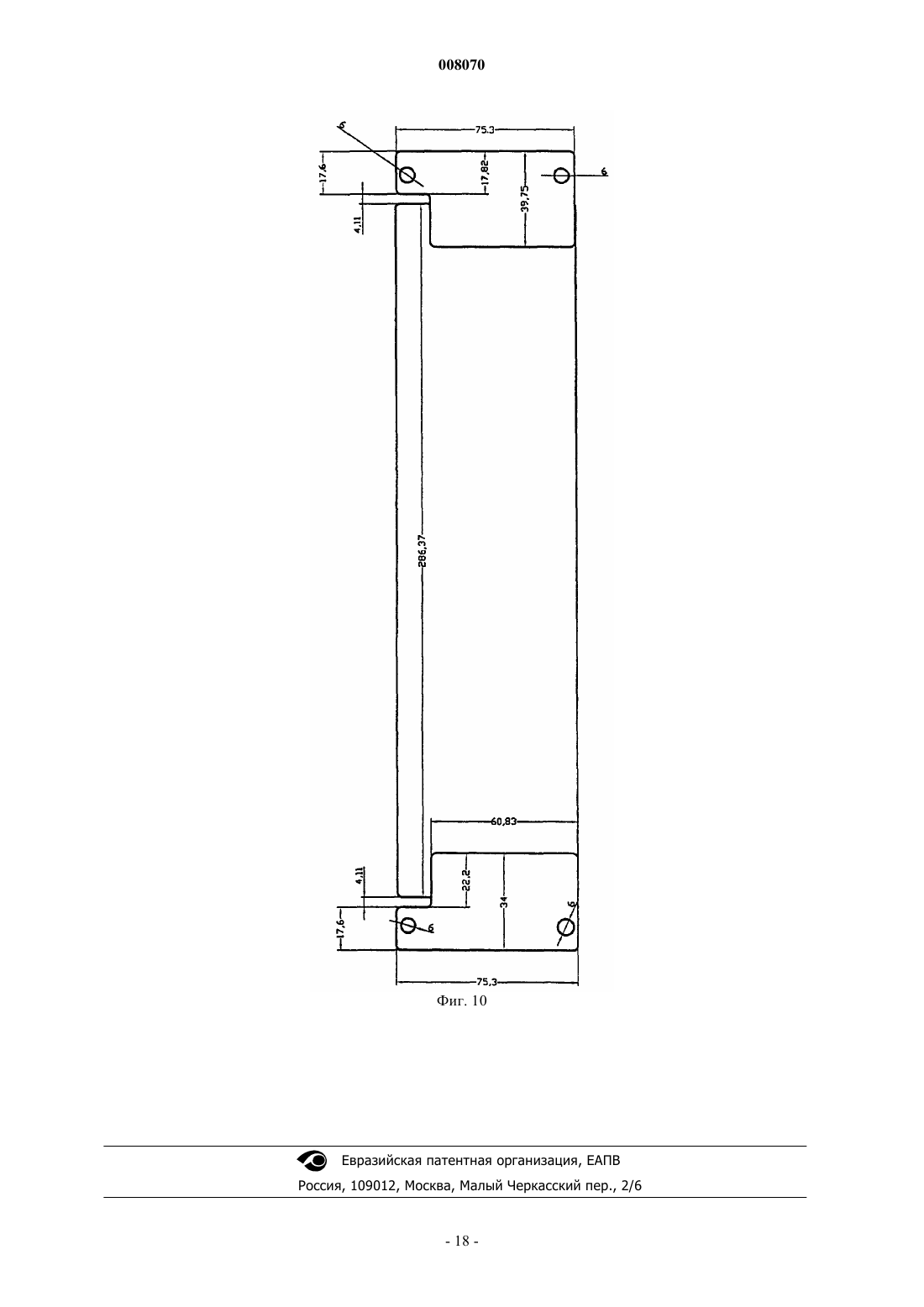

з) металлические полосы, приваренные к внешней поверхности основной части основания корпуса (290х76 мм) с отверстиями для боковой установки устройства в стойках.
10. Электронное устройство по п.8 или 9, отличающееся тем, что указанный корпус защищен от несанкционированного вмешательства защитным переключателем на съемной крышке, который подает сигнал тревоги в случае размыкания неуполномоченным персоналом.
Текст
008070 Изобретение касается блока электронного оборудования, который собирает, обрабатывает и пересылает данные из некоторой зоны, которую он контролирует, в телеметрическую систему. Данные собираются от различных датчиков контроля проникновения (например, инфракрасных или микроволновых детекторов), детекторов уровня воды, детекторов дыма, сторожевых устройств источников питания и т.д. Эти данные соответствующим образом обрабатываются блоком, и выходные данные посылаются в телеметрическую систему через внешний блок сопряжения. Этот блок, прежде всего, предназначен для использования внутри антенных укрытий сотовой телефонии, а именно, в герметизированных контейнерах для наружной установки, которые имеют полный объем порядка 3 м 3, в отличие от обычных укрытий,которые имеют размеры небольшой комнаты (около 35 м 3). Блок электронного оборудования состоит из металлического корпуса со съемной крышкой, электронной печатной платы, свинцового аккумулятора,трансформатора 230/18 ВА, соединительных проводов, блока питания специального типа и кабелей передачи данных. Наиболее похожий пример такого устройства описан в патенте США 5291607 oт 1 марта 1994 г. Этот патент касается микропроцессора, монолитно объединенного с датчиком состояния окружающей среды. Микропроцессор экранирован от внешней среды изоляцией, которая является специфическим для данного типа используемого датчика, позволяя, таким образом, подвергать датчик воздействию сигнала внешней среды. Произвольно, схема высокорасположенного активного дисковода объединена с микропроцессором - со схемой датчика, чтобы обеспечить монолитное устройство, регулирующее мощность нагрузок, которые частично основаны на выходных данных датчика состояния окружающей среды. Недостатком этого патента является то, что датчики не могут быть размещены в идеальную для измерения область, потому что они объединены в конструкцию платы с печатной схемой, а датчик изолирован специальным типом изоляции, которая уменьшает точность измерений. В настоящее время подобное оборудование, которое собирает, обрабатывает и пересылает данные из некоторой зоны, которую оно контролирует, в удаленную систему сбора информации, расположенную на большом расстоянии, не разрабатывается и не изготавливается специально для вышеупомянутого применения внутри антенных укрытий сотовой телефонии. Существующие блоки являются или центральными блоками управления общепромышленного применения, или центральными блоками систем обеспечения безопасности, модифицированными для сбора данных, их обработки и передачи. Это приводит к несоответствию международным правилам безопасности (СЕ), а также к отсутствию сертификации этого оборудования для такого использования, с соответствующими последствиями в виде несчастных случаев и прерывания бесперебойной работы контейнеров сотовой телефонии. Кроме того, существующие блоки должны использовать внешние автономные датчики, в которых обрабатывающая логика расположена внутри схемы обработки данных, и просто передавать сигнал центральному блоку. Это ведет к смешиванию различных распределенных процессов обработки, делает почти невозможной модификацию или приспособление к конкретным требованиям и разнообразным аппаратным средствам, а также затрудняет ремонт и обслуживание. Кроме того, поскольку существующие блоки не предназначены для установки внутри наружных контейнеров герметичного типа, они не могут использоваться в них как таковые, что оставляет такие контейнеры без инфраструктуры (возможностей) контроля. Это, в свою очередь, приводит к увеличению расходов на эксплуатацию и ремонт наружных контейнеров герметичного типа, так как в них отсутствует инфраструктура контроля, и также к тому, что операторы не способны предупредить отказы или идентифицировать возникающие проблемы, так что для этой работы нанимают соответствующий и должным образом оснащенный персонал. Это изобретение имеет следующие характерные новые особенности: 1) На одной печатной плате интегрированы процессор и логические схемы множества разных датчиков. В результате габаритные размеры системы контроля минимизируются, что экономит ценное пространство для тех прикладных систем, в которых она установлена (например, в антенных укрытиях сотовой телефонии), и имеют уникальную возможность быть установленным внутри герметизированных антенных укрытий (контейнеров для наружной установки) сотовой телефонии. 2) Логические схемы объединены на основной печатной плате (KINTEC - KODU1 на фиг. 1), тогда как все датчики являются внешними и не должны иметь собственную логику, потому что они используют логику печатной платы (фиг. 1 и 2). 3) Другое преимущество состоит в том, что не требуется приобретать дополнительные электронные платы логики/управления для взаимодействия с различными датчиками, так как это включено в основную печатную плату, что существенно уменьшает стоимость системы контроля. 4) Блок специально разработан и изготовлен, чтобы использоваться в станциях сотовой телефонии(например, стандарта GSM), пространство в которых крайне ограничено. Он также полностью соответствует требованиям по безопасности Европейского Союза, так как готов к установке "как есть" (например,в контейнерах сотовой телефонии), без любого вмешательства или модификации, таких как проделывание отверстий в корпусе, добавление электронных плат, замена источника питания и т.д.-1 008070 5) Объем и размеры блока, вместе с выбором двух альтернативных способов установки, позволяют приспособить его ко всем известным типам герметизированных (наружных) контейнеров сотовой телефонии. 6) Встроенное сторожевое устройство трехфазной (RST) сети питания с возможностью сигнализации согласно логике ИЛИ или И. 7) Отдельный выход "ДВЕРЬ ОТКРЫТА", который показывает состояние двери контейнера, обеспечивает повышение безопасности и легкость работы. Комбинация тревожных сигналов "ДВЕРЬ ОТКРЫТА" и "ПРОНИКНОВЕНИЕ" снабжают оператора достаточной информацией, чтобы различить случайную и умышленную попытку (проникновения). 8) Встроенная схема контроля температуры с двумя заданными уровнями для сигнализации "Высокая" и "Низкая" температура. 9) Встроенная схема контроля влаги/уровня воды для аварийной сигнализации о затоплении. 10) Два независимых "свободных" реле на печатной плате для использования, когда требуется специальная или дополнительная сигнализация. 11) Возможность легких программных изменений, чтобы отвечать будущим требованиям. Электронный блок обеспечивает следующие функции: 1) Проверка наличия фаз R-S-T. Если подача напряжения любой из трех фаз прерывается, соответствующее реле освобождается(через него перестает течь ток) и размыкание его контактов подает соответствующий сигнал тревоги(всего их три) в телеметрическую систему. Если селектор "последовательно-параллельно" находится в положении "последовательно", то дополнительный сигнал тревоги "ПЕРЕРЫВ ПОДАЧИ ПЕРЕМЕННОГО ТОКА" генерируется, когда прервана подача напряжения любой из фаз (операция согласно логике ИЛИ). Если селектор находится в положении "параллельно", то сигнал тревоги "ПЕРЕРЫВ ПОДАЧИ ПЕРЕМЕННОГО ТОКА" генерируется только тогда, когда отсутствуют все три фазы (операция согласно логике И). Независимо от вышесказанного, сеть, поставляющая блоку питание, также контролируется, и реле"СЕТЬ В НОРМЕ" удерживается при протекании тока, а светодиод L3 светится. Когда сетевое питание блока прерывается более чем на 20 с, светодиод L3 гаснет и реле освобождается, подавая соответствующий сигнал тревоги. 2) Проверка батареи. Пока напряжение на клеммах батареи больше 10,8 В, реле "БАТАРЕЯ РАЗРЯЖЕНА" удерживается во включенном состоянии и светодиод L2 светится. Когда напряжение падает ниже 10,8 В, реле освобождается, подавая соответствующий сигнал тревоги "БАТАРЕЯ РАЗРЯЖЕНА". Замечание: эта функция работает только тогда, когда система работает на батареях (нет сетевого питания), тогда как все остальное время батарея заряжается. 3) Контроль влаги "ЗАТОПЛЕНИЕ". Через 1,5 с после того, как соответствующий датчик становится влажным, реле "ЗАТОПЛЕНИЕ" подает сигнал тревоги "ЗАТОПЛЕНИЕ", пока датчик снова не станет сухим более чем на 5 с. Замечание: эта функция работает только тогда, когда система питается от сети. 4) "ВКЛЮЧЕНИЕВЫКЛЮЧЕНИЕ" системы. Когда блок получает команду "ВКЛЮЧЕНИЕ" от внешней клавиатуры, тогда: 4 а) Сбрасываются в исходное состояние сигнализаторы пожара путем включения реле "СБРОС СИГНАЛИЗАТОРА ПОЖАРА" на 2 с. 4 б) Загружается предварительно установленная (селектором ST1) задержка "ВРЕМЯ ЗАВЕРШЕНИЯ". Эта задержка имеет шаг 7,5 с и предельное значение 120 с. В течение этого времени зуммер на блоке издает непрерывный звук. 4 в) После того как "ВРЕМЯ ЗАВЕРШЕНИЯ" истекает, блок проверяет сопротивление зон 1 и 2 (баланс). Если сопротивление находится в заданных пределах (около 1800 Ом), то блок выключает зуммер и подает питание на реле "ВКЛЮЧЕНИЕВЫКЛЮЧЕНИЕ", активизируя систему и приводя сигнализацию в состоянии "ВКЛЮЧЕНО". Если зона (зоны) не сбалансированы, тогда блок загружает предварительно установленную (селектором ST2) задержку "ОШИБКА" и подает прерывистый звуковой сигнал. Эта задержка имеет шаг 7,5 с и предельное значение 120 с. 4 г) Если зона (зоны) все еще неуравновешены к концу периода задержки "ОШИБКА", то блок выключает зуммер, отпускает реле ВКЛЮЧЕНИЕВЫКЛЮЧЕНИЕ и оставляет систему в выключенном состоянии (ВЫКЛЮЧЕНО). 5) Проверка зон наблюдения 1 и 2. В течение времени, когда система находится в состоянии "ВКЛЮЧЕНО", блок контролирует зоны 1 и 2. Зона 1. Если зона 1 нарушена, блок загружает начальную задержку "ВРЕМЯ ВХОЖДЕНИЯ" (селектор ST4, с временным шагом 7,5 с и максимумом 120 с) и включает зуммер. Если к концу этой задержки зона все еще нарушена, то блок включает реле "ПРОНИКНОВЕНИЕ", посылая соответствующий сигнал тревоги в телеметрическую систему.-2 008070 Зона 2. Если зона 2 нарушена, то блок проверяет состояние предварительной установки "ЗАДЕРЖКА 1". Если оно установлено в положение "ЗАДЕРЖКА", то последовательность операций будет той же самой, что и в зоне 1. В противном случае реле "ПРОНИКНОВЕНИЕ" включается немедленно без какойлибо звуковой сигнализации. 6) Функция "ФИКСАЦИЯ". Если была выбрана функция "ФИКСАЦИЯ", то реле "ПРОНИКНОВЕНИЕ" остается включенным,пока блок не приведут в состояние "ВЫКЛЮЧЕНО" с внешней клавиатуры. Если функция "ФИКСАЦИЯ" не была выбрана, то реле "ПРОНИКНОВЕНИЕ" остается включенным в течение заранее заданного "СИГНАЛЬНОГО ВРЕМЕНИ", установленного селектором ST3. Это время имеет шаг 37 с и может иметь максимальное значение 600 с. 7) Функция "ДВЕРЬ ОТКРЫТА". Эта независимая функция внимательно контролирует состояние обеих зон 1 и 2, и если в любой из них возникает нарушение "ДВЕРЬ ОТКРЫТА", то посылает соответствующий сигнал тревоги в телеметрическую систему без какой-либо задержки и до тех пор, пока проблема продолжает существовать. 8) Зарядка аккумулятора. Блок включает соответствующую схему для автоматической зарядки его батареи, которая имеет напряжение 12 В и емкость 2,2 Ач (см. раздел описания схем в параграфе 4). 9) "Транзитная подача". На печатной плате блока имеются два запасных реле RELA1 и RELB1. Их катушки и контакты подключены к соединительным клеммам и могут быть выбраны так, чтобы быть "нормально разомкнутыми"(N/O) или "нормально замкнутыми" (N/C), посредством селекторов SELECTA1 и SELECTB1. Также на печатной плате имеется ряд прямых соединений между соединителями с целью облегчения разводки и маршрутизации некоторых телеметрических сигналов, не требующих обработки. Они описаны на схеме "МЕЖСОЕДИНЕНИЯ НАРУЖНОГО БЛОКА KINTEC" и показаны на схеме печатной платы. Описание электронной схемы блока (фиг. 2, 2.1, 2.2, 2.3, 2.4) Электронная схема состоит из следующих частей/подсхем: 1) Составными частями микропроцессорного ядра являются интегральная микросхема микропроцессора AT90S8515 (U1), кварцевый резонатор (Y1), конденсаторы СС 1, СС 2, CWA1, С 1 и сторожевая интегральная микросхема (U2). Микропроцессор управляет следующими схемами: 1 а) Схемы задержки ЗАВЕРШЕНИЯ, ОШИБКИ, ТРЕВОГИ и ВРЕМЕНИ ВХОЖДЕНИЯ, состоящие из элементов ST1, ST2, ST3, ST4, AR1 и AR2. 1 б) Выбор задержки для зоны 2 (ЗАДЕРЖКА 1, RDE) и фиксации реле проникновения (ФИКСАЦИЯ, RM1). 1 в) Схемы контроля ВКЛЮЧЕНО-ВЫКЛЮЧЕНО зон 1 и 2, состоящие из элементов J-INB1, JINA1, CZ1, CV1, С 01, CZ2, RZ1, RZ2, RS11, RON2. 1 г) Схемы управления балансом зон, состоящие из элементов RS1, RS2, RS4, RS5, RS8, RS9, RS3,RS7, US1 и US2. 1 д) Схема контроля напряжения сети, элементы D1, Z2, R1 и С 2. 1 е) Микропроцессорные схемы вывода данных, управляющие реле ПРОНИКНОВЕНИЕ, ДВЕРЬ ОТКРЫТА, ВКЛЮЧЕНО-ВЫКЛЮЧЕНО, СБРОС СИГНАЛИЗАТОРА ПОЖАРА, СЕТЬ В НОРМЕ и ЗУММЕР и состоящие из соответствующих частей RI1, QI1, KTND1-RD1, QD1, KD1-RON1, QON1,KON1-RF1, QF1, KF1-R2, R3, L3, Q4, K5-RBU1, Q3, CBUZZ1, DBUZ1, LS1. Выводы сухих контактов вышеупомянутых реле доступны на соединителях CONNA1, CONNB1, JINA2 и J-INB2 и последовательно проведены через блок сопряжения к телеметрической панели. 2) Аналоговые схемы, независимые от микропроцессора, контролируют напряжение батареи (БАТАРЕЯ РАЗРЯЖЕНА), влагу (ЗАТОПЛЕНИЕ) и три фазы (RST) сети и состоят из элементов RB2, RB3,RB4, RB5, RB6, RB1, RK2, Q2, L2, К 2 (БАТАРЕЯ РАЗРЯЖЕНА), RW1, RW2, RW3, RW4, RW5, RK1,RZE1, CW1, CW2, Z1, Q1, K1, L1, UW1 (ЗАТОПЛЕНИЕ) и LS2, LS3, LS4, RST1, RST2, RST3 (RST). 3) Транзитные цепи подачи сигналов, состоящие из RELA1, RELB1, SELECTA1 и SELECTB1 и межсоединений между соединителями CONNB1, J-INA3 и J-INB3. 4) Источник питания и цепи зарядки аккумуляторной батареи, состоящие из элементов F1, F2, F3,F4, F5, RV1, CMAIN2, L4, CMAIN1, RP1, RP2, RP3, RP4, RP5, СР 5, СР 4, СР 2, СР 3, D2, DP1 и DP2. То, как все цепи функционируют и взаимодействуют между собой, аналитически представлено на приложенных блок-схемах и в детальном эксплуатационном описании блока. Корпус. Блок размещен в металлическом корпусе, в котором находятся а) печатная плата, б) силовой трансформатор и в) батарея (фиг. 8, 9, 10). Корпус поддерживает и предохраняет вышеуказанные компоненты от влияний окружающей среды,обеспечивает безопасность персонала и действует как электромагнитный экран от окружающей среды и по отношению к ней (защита от электромагнитных помех/электромагнитная совместимость).-3 008070 Размеры корпуса составляют 290 х 225 х 76 мм. Он состоит из основной части и съемной крышки, закрепленной четырьмя винтами в соответствующих резьбовых элементах, связанных с углами основной части. Корпус изготовлен от листа стального проката (dcp) толщиной 1,0 мм для основной части и 0,8 мм для крышки и окрашен в электростатическом поле слоем краски толщиной 60 мкм. Внутри основной части корпуса закреплены резьбовые элементы для крепления крышки, опоры для печатной платы, металлический канал для кабеля сети 220 В, опора батареи, трансформатор, крепежные стойки, а также для клеммы электромагнитного и защитного заземления. Крышка также снабжена связанной с ней клеммой заземления для лучшего электромагнитного экранирования и для обеспечения безопасности. На верхней и нижней сторонах основной части (225 х 76 мм) имеются 10 отверстий с непроницаемым для жидкости пластмассовым уплотнением, снимающим механические напряжения кабелей, для надежного и безопасного вывода/ввода кабелей, идущих к периферийным устройствам и от них. Со стороны основной части корпуса (290 х 76 мм) прикреплены угловые металлические полосы с отверстиями для удерживания блока, когда он установлен в стойке. Альтернативно, для установки на стене используется отдельная металлическая разъемная скоба из двух частей, если это требуется. Корпус снабжен защитным выключателем, который подает соответствующий сигнал о несанкционированном вмешательстве, если корпус открыт неуполномоченным персоналом. Приведенное выше описание ссылается на приложенные схемные решения, которые иллюстрируют предпочтительную реализацию этого изобретения. Другие реализация или модификации также возможны, в границах сущности и объема этого изобретения. Например, для различных нужд контроля могут использоваться различные комбинации датчиков. Кроме того, это изобретение может использоваться в антенном укрытии любой системы и вообще там,где недостает свободного пространства. Таким образом, настоящее описание имеет своей целью объяснение и не ограничивает изобретение. Объем и сущность изобретения определены приложенной формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электронное устройство (KINTEC KODU-1) для наблюдения за определенным пространством,включающее множество датчиков для мониторинга параметров внешней среды и получения данных измерения,связанных с этими параметрами,обрабатывающие средства, связанные с датчиками для сбора и обработки этих данных,где каждый датчик включает первый блок (температурный датчик, датчик наводнения, нарушитель/открытая дверь, датчик пожара, топливный бак, работающий генератор, разрядники для защиты от искровых перенапряжений,блок кондиционирования воздуха), который чувствителен к параметрам внешней среды, кроме того, указанный датчик является контролирующим и вырабатывает аналоговый электрический сигнал, зависящий от проверенных параметров; второй блок, включающий электронные компоненты, которые получают указанный аналоговый электрический сигнал от первого блока и вырабатывают цифровые данные, представляющие проверенные параметры внешней среды,и отличающееся тем, что указанные обрабатывающие средства и второй блок каждого датчика объединены с той же самой платой с печатной схемой, а первый блок каждого датчика расположен с внешней стороны платы с печатной схемой. 2. Электронное устройство по п.1, отличающееся тем, что первый блок каждого датчика не включает никаких электронных компонентов. 3. Электронное устройство по п.1 или 2, отличающееся тем, что в той же самой плате с печатаной схемой объединяет следующие дополнительные подсхемы: а) входные данные для микропроцессора, б) электроснабжение и в) выходные данные. 4. Электронное устройство по п.1 или 2, отличающееся тем, что оно содержит комбинацию некоторых или все логические схемы для следующих датчиков: а) контроля и индикации состояния фаз R, S, Т сети питания с возможностью сигнализации по схеме И или ИЛИ, б) контроля и индикации температуры,в) контроля и индикации уровня воды, г) контроля и индикации наличия дыма, д) контроля и индикации открывания двери, е) контроля и индикации напряжения резервной батареи питания, ж) контроля и индикации проникновения. 5. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что на указанной электронной печатной схеме дополнительно размещены две или более независимые релейные схемы для сигнализации. 6. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что оно предназначено для использованияв антенных укрытиях.-4 008070 7. Электронное устройство по п.5, отличающееся тем, что оно предназначено для использования в антенных укрытиях мобильной телефонии (GSM операторов) (контейнер для наружной установки). 8. Электронное устройство по любому из предыдущих пунктов, отличающееся тем, что указанная электронная печатная схема помещена в корпус, включающий основание, четыре боковые стенки и съемную крышку и выполненный из материала, например металла, обеспечивающего безопасность для персонала, защиту от влияний окружающей среды и электромагнитное экранирование от окружающей среды и по отношению к ней. 9. Электронное устройство по п.7, отличающееся тем, что в его корпусе имеются: а) отверстия в боковых стенках для пропускания и монтажа кабелей, соединяющих схемы, находящиеся внутри корпуса, с внешними периферийными устройствами,б) металлические опоры для установки электронной печатной схемы на основании,в) металлический канал в основании корпуса для пропускания и защиты кабеля питания,г) клеммы заземления для электромагнитного и защитного заземления,д) клемма заземления на съемной крышке, соединяемая с заземлением основной части корпуса для полного электромагнитного экранирования и обеспечения безопасности,е) дополнительное металлическое основание для установки и удержания батареи,ж) точки опоры трансформатора,з) металлические полосы, приваренные к внешней поверхности основной части основания корпуса(290 х 76 мм) с отверстиями для боковой установки устройства в стойках. 10. Электронное устройство по п.8 или 9, отличающееся тем, что указанный корпус защищен от несанкционированного вмешательства защитным переключателем на съемной крышке, который подает сигнал тревоги в случае размыкания неуполномоченным персоналом.
МПК / Метки
МПК: G08B 25/08
Метки: оборудование, сигналов, обработки, передачи, телеметрических, сбора
