Адресуемый узловой блок и способ адресации

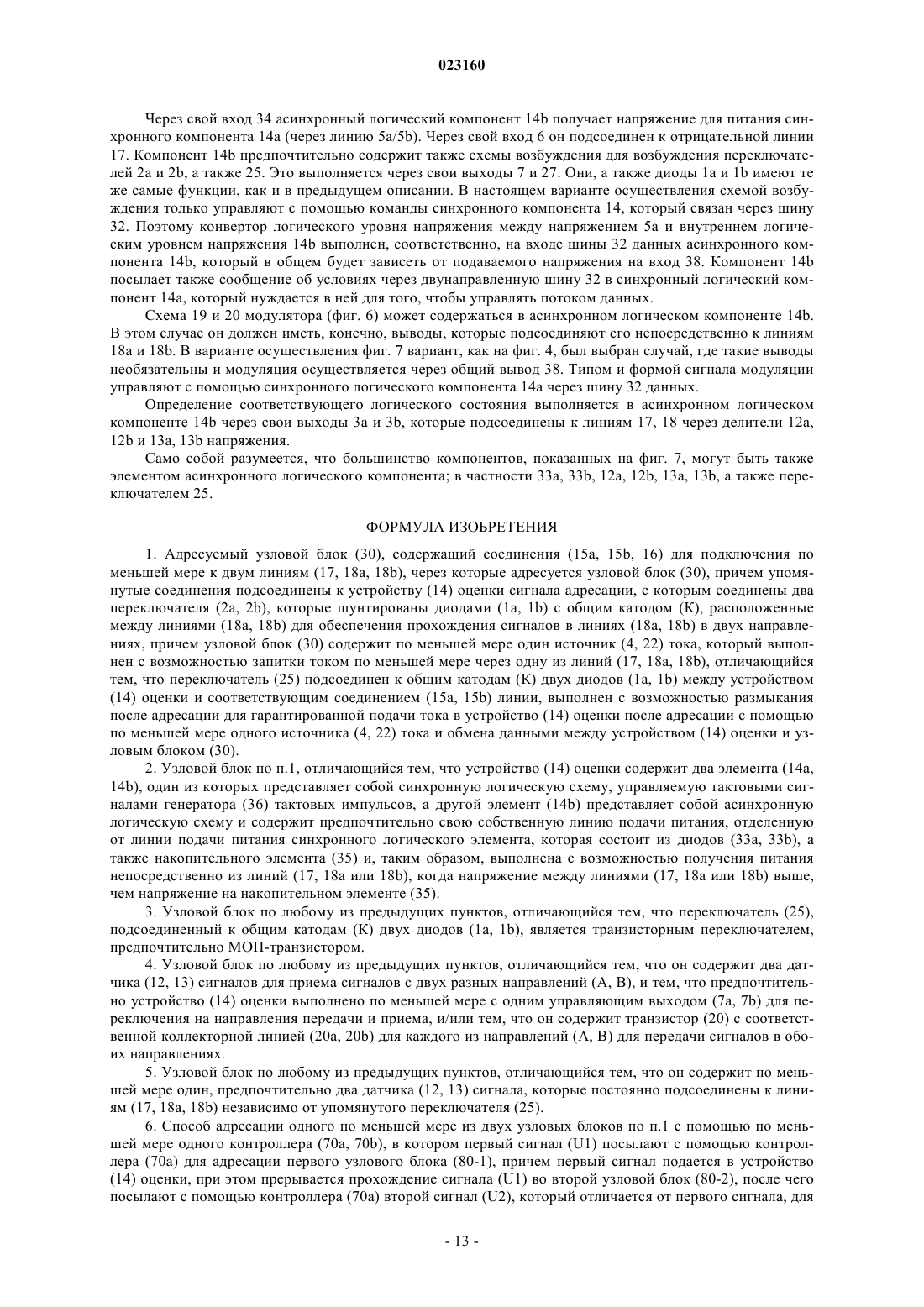

АДРЕСУЕМЫЙ УЗЛОВОЙ БЛОК И СПОСОБ АДРЕСАЦИИ Изобретение относится к адресуемому узловому блоку (30), который имеет соединения (15 а, 15b,16) по меньшей мере для двух линий (17, 18 а, 18b), через которые можно адресовать узловой блок(30). Соединения (15 а, 15b, 16) подсоединены к схеме (14), которая оценивает сигнал адресации. Узловой блок (30) имеет по меньшей мере один источник (4, 22) питания, который может быть запитан по меньшей мере через одну из линий (17, 18 а, 18b). Переключатель (25) обеспечен на пути между схемой (14) оценки и соответствующим соединением (15 а, 15b) линии, причем упомянутый переключатель (25) должен размыкаться после процесса адресации таким образом, чтобы подача питания схемы (14) оценки была гарантирована с помощью по меньшей мере одного источника (4,22) питания после адресации. Настоящее изобретение относится к адресуемому узловому блоку согласно вводной части п.1 формулы изобретения. Такой узловой блок известен, например, из WO 2009/065236, содержание которого следует рассматривать здесь в качестве ссылки. Узловые блоки этого вида служат в качестве датчиков(т.е. они содержат их) для точного контроля наступления события и местоположения этого события, где обычно множество таких узловых блоков размещается на расстоянии друг от друга для этой цели вдоль кабеля или шины. Однако это также лишь дело случая, где соответствующий узловой блок будет выполнять управление в определенном месте, например, открытием клапана для разбрызгивания воды для тушения пожара или приводить в действие перегородку помещения, например противопожарный занавес,таким образом в каждом случае действуя в качестве исполнительного элемента (в дальнейшем этот термин будет использоваться в общем для таких действий). В приведенном выше предшествующем уровне техники ничего не раскрыто относительно способа адресации. Однако до сих пор используются в основном две системы адресации: например, двоичная система, в которой адрес связан с каждым узловым блоком, который вызывается с помощью соответствия, или, например, двоичная система, в которой сигнал подается помощью контроллера, такого как микропроцессор, компьютер или т.п. Упрощенный подход предусматривает сигнал адресации, амплитуда которого изменяется за счет потерь в сопротивлении линии таким образом, чтобы для адресации можно было использовать непосредственно саму амплитуду. Хотя первая упомянутая система адресации является весьма дорогостоящей, вторую нельзя использовать без дополнительных мер для разветвленных линий и, более того, не адаптированных для передачи адреса цифровым способом. Поэтому задача настоящего изобретения заключается в том, чтобы выполнить узловой блок, адаптированный для получения цифрового адресного сигнала, в котором адресация должна быть соответствующим образом упрощена, но прежде всего он должен обеспечивать подачу тока в достаточной мере на соответствующую схему оценки даже в неработающем состоянии. Согласно настоящему изобретению это достигается с помощью отличительных признаков п.1 формулы изобретения. Переключатель, возбуждаемый адресным сигналом, который может быть совершенно простым и не нуждаться в адресном коде, обеспечивает то, что адресный сигнал достигает сначала соответствующего первого узлового блока в ряду таких блоков, но затем, в следующий момент времени, передает адресный сигнал в следующий узловой блок. Однако в этот момент времени первый узловой блок будет отключать линию подачи тока без дополнительных мер. Тем не менее, для того чтобы обеспечить минимальную подачу, предусмотрен по меньшей мере один накопитель тока. Этот накопитель тока, в принципе, может представлять собой аккумулятор или заряжаемую аккумуляторную батарею, но предпочтительно представляет собой по меньшей мере одну емкость или предпочтительно один конденсатор. Если в данном случае делается различие между емкостью и конденсатором, то первый термин следует понимать в общем для охвата всего, что применяется для увеличения емкости, достаточно большой, чтобы обеспечить требуемый ток. Это может быть, например, аккумуляторная схема (заряжаемая аккумуляторной батареей). Для того чтобы накопленного тока было действительно достаточно для питания схемы оценки в течение определенного периода времени непосредственно вплоть до следующей адресации, узловой блок содержит преимущественно переключающий блок, расположенный между линиями и схемой оценки, с помощью которого можно уменьшить ток, потребляемый схемой оценки, после замыкания переключателя, возбуждаемого адресным сигналом. Согласно другому аспекту настоящего изобретения способ адресации одного по меньшей мере из двух узловых блоков, описанных выше, выполнен таким образом, чтобы первый сигнал испускался для адресации с помощью контроллера, который достигает первого узлового блока, в котором первый сигнал подается в схему оценки, несмотря на то, что передача этого первого сигнала во второй узловой блок прерывается, после чего контроллер испускает второй сигнал, который отличается от первого сигнала, с помощью которого устанавливается соединение со следующим узлом, но в то же самое время или заранее путь адресного сигнала в схему оценки первого узлового блока прерывается так, чтобы первый сигнал адресации из контроллера адресовал теперь второй узловой блок и чтобы, наконец, соединение между контроллером и схемой оценки первого узлового блока окончательно восстанавливалось для следующей адресации. С помощью этого способа, по сравнению со способом предшествующего уровня техники, возможна чрезвычайно быстрая адресация. Другие подробности настоящего изобретения станут ясными после рассмотрения следующего ниже описания предпочтительного варианта осуществления, схематично показанного на чертеже. На чертежах показано: фиг. 1 - вариант осуществления узлового блока согласно настоящему изобретению; фиг. 2 а - графики напряжения (U) и тока сигналов, проходящих по линиям 17, 18 фиг. 1; фиг. 2b - формы сигналов на отдельных компонентах схемы фиг. 1; фиг. 3 - несколько узловых блоков, соединенных последовательно в двухпроводной линии и адресуемых один за другим с помощью по меньшей мере одного контроллера; фиг. 4 - вариант фиг. 1 в конкретном применении в качестве исполнительного элемента; фиг. 5 - предпочтительная схема контроллера; фиг. 6 - варианты вариантов осуществления переключателей; фиг. 7 - вариант осуществления настоящего изобретения, содержащего сдвоенные переключатели и накопители тока. На фиг. 1 сигнальные линии или соединения 18 а, 18b или по меньшей мере одна из них сигнальная линия 18b подсоединены к контроллеру, который не показан (70 а или 70b на фиг. 3, например, типаLUMINARY MICRO компании Техас Инструменте (Texas Instruments). Эти линии 18 а, 18b соответствуют соответственной стороне А или В этой схемы датчика или узлового блока 30. Схема 30, как можно увидеть, подсоединена с возможностью съема, к соединениям 18 а, 18b, a также к отрицательной сигнальной линии 17 через разъемные соединения 15 а, 15b и 16, как объяснено подробно в заявке на патент,одновременно поданной тем же самым заявителем. Понятно, что функция линий 17, 18 а, 18b может быть, конечно, обратной, т.е. что линия 17 имеет положительное напряжение, а линии 18 а, 18b - отрицательное напряжение. Понятно также, что линии 17, 18 экранированы соответствующим образом. В этом контексте упоминается также заявка на патент, одновременно поданная тем же самым заявителем. В некоторых вариантах осуществления преимущество может заключаться в том, что линии 18 а, 18b подсоединены только через разъемные соединения, хотя выход 6 непосредственно подсоединен к отрицательной линии 17, например припаян, так как в этом способе возможное растягивающее напряжение в продольном направлении не влияет на позиционирование узлового блока. Конечно, настоящее изобретение не ограничивается разъемными соединениями, и разъемные соединения 15 а, 15b можно, повидимому, пропустить. Но даже при размещении разъемного соединения 16 преимуществом является то,что оно проходит, как показано, через линию 17 а ответвления так, чтобы линия 17 не обрывалась, таким образом позволяя поглощать растягивающее напряжение. Линию 18 а можно подсоединить к другому контроллеру (70b на фиг. 3) или в схеме к тому же самому контроллеру (70 а на фиг. 3) так, чтобы он запрашивал данные измерения через одну или другую линию. Это соответствует приблизительно работе, которая описана в WO 2009/065236. Альтернативно,схема 30 через соединение 18 а подсоединена к дополнительному (или другому) датчику и/или схеме исполнительного элемента, и контроллер поочередно обращается к этим схемам для того, чтобы получить их данные измерения, которые были уже выполнены к настоящему моменту. В данном случае соединения 18 а, 18b представляют собой шину и, например, переносят положительный сигнал, связанный с сигналом отрицательной линии 17. Таким образом, между этими линиями 17 и 18 а, 18b считывается соответствующий сигнал. Адресация выполняется через переключающее устройство 1a, 1b, 2 а, 2b и 25, которое при разомкнутых переключателях 2 а, 2b и разомкнутом переключателе 25 переносит сигнал только из контроллера (например, 70 а на фиг. 3) через диод 1b, открытый в этом направлении (диод 1 а блокирует) и через замкнутый переключатель 25 в устройство 14 оценки. Это устройство оценки подает выходные сигналы, соответствующие своим измерениям, через выходы 26 и/или 29, после чего переключатели 2 а, 2b замыкаются, а переключатель 25 размыкается предпочтительно по команде контроллера, но, если требуется, с помощью схемы синхронизации, которая находится внутри устройства 14 оценки, таким образом, чтобы следующий запрошенный сигнал контроллера поступал из соединения 18b, через переключатели 2 а, 2b, при соединении 18 а и оттуда в следующий узловой блок,который будет устанавливать соединение, имеющий, в принципе, то же самое переключающее устройство 1a, 1b, 2a, 2b и 25 таким образом, чтобы очень большое число таких модулей 30 (которые на фиг. 3 обозначены 80-1 - 80-8) было подсоединено последовательно и имело возможность адресации простым способом. На практике переключатели 2 а, 2b, 25 будут представлять собой электронные переключатели,такие как транзисторы, в частности полевые (FET) транзисторы или МОП (MOSFET) транзисторы. Кроме того, переключатели согласно изобретению будут означать в общем электрические компоненты, которые блокируют по меньшей мере одно направление и могут размыкаться с помощью сигналов. Ниже со ссылкой на фиг. 6 и 7 приведено более подробное описание этих сигналов, компонентов и их управления. Узловые блоки 80-1 - 80-8 можно выполнить равномерно и предпочтительно подобно узловому блоку 30, показанному на фиг. 1, или они отличаются друг от друга, например, тем, что за инфракрасным(тепловым) датчиком следует фотоэлектрический датчик присутствия. Так как контроллер способен определить с помощью адресации, к какому узловому блоку он обращается и как сигнал, поступающий от него, должен быть оценен или обработан. Переключение переключателей 2 а, 2b и 25 можно, в принципе, выполнить при временном управлении после получения адресной команды из контроллера с помощью генератора тактовых импульсов схемы 14 или с помощью программы, которая содержится в схеме 14, но предпочтительно, чтобы переключение выполнялось с помощью контроллера и сигнала, поступающего из него, как будет обсуждено ниже со ссылкой на фиг. 2 а. Если такой сигнал переключения появляется, то переключателями 2 а, 2b управляют соответственно через управляющие выходы 7 а, 7b и переключателем 25 - через управляющий выход 27. Для обнаружения того, подается ли такой сигнал переключения из соответствующего контроллера, предусмотрены делители 12 а, 13 а и 12b, 13b напряжения, которые считывают напряжение между линиями 17 и 18. Таким образом, эти делители напряжения находятся в постоянном контакте с линиями 18 а, 18b, которые отделены друг от друга диодами 1a, 1b так, чтобы они принимали сигналы напряжения даже в случае, когда переключатели 2 а, 2b замкнуты, и переключатель 25 разомкнут для того, чтобы иметь возможность адресации соответствующего следующего узлового блока. При наличии двух датчиков 12 а, 13 а и 12b, 13b напряжения можно считать напряжения в линиях 18 а, 18b на обеих сторонах А и В независимо друг от друга, и в зависимости от направления, с которого поступают адресные сигналы,как будет обсуждено ниже со ссылкой на фиг. 2 а, будет посылаться сигнал датчика, обработанный с помощью схемы 14 оценки, так как реально предусмотрены два направления, например, для достижения различных контроллеров 70 а, 70b (фиг. 3), которыми, однако, не ограничивается настоящее изобретение,так как она может работать также при передаче сигнала только в одном направлении. В этом случае переключающее устройство 1a, 1b, 2a, 2b и 25, конечно, упрощено. Схема оценки позволяет абсолютно точно распознать, где находится адресный сигнал или сигнал управления (сторона А или В), а где нет, и послать обработанные сигналы датчика, соответственно, в соответствующем направлении. Предпочтительное решение, которое получается без дополнительных переключающих переключателей, будет обсуждено ниже со ссылкой на транзистор 20 модулятора. Если используется выход 26, то он возбуждает диодную схему 24 (изображен только один диод) таким образом, чтобы он деблокировал, например, как исполнительный элемент, работу, которая будет подробно описана со ссылкой на фиг. 4. Однако в данном случае можно также выполнить отображение выхода возбудителя для того, чтобы сделать измерение видимым снаружи. Связанный с этим сигнал измерения из элемента датчика (не показан) через входную линию 10 достигает входа 8 схемы 14 оценки,тогда как дополнительный сигнальный выход 9 подсоединен к выходной линии 11. Эти линии 10, 11 могут быть положительными и отрицательными линиями, каждая из которых подсоединена к элементу 10 а датчика. Светоизлучающий диод 24, например, может излучать свет в инфракрасном диапазоне длин волн. Предпочтительно, чтобы покрытие линий 17, 18 было прозрачным или пропускающим свет для того, чтобы в случае неисправности и после включения диода 24 лицо, осуществляющее надзор, в случае проверки могло легко визуально определить это место. Чувствительность особенно повышается в случае,если схема 14 оценки периодически включает диод 24 таким образом, чтобы он излучал мигающий свет(функция несинхронизированного мультивибратора в схеме 14). Конечно, возможны также и другие источники света или схемы исполнительных элементов, например, использующие реле, но использование диода является структурно более подходящим. То есть, диод может излучать также модулированные сигналы и с помощью соответствующей компоновки схемы 14 оценки его можно использовать для подачи данных датчика через фотоэлектрический преобразователь или через световод, такой как волоконный оптический волновод, принимающий его световые сигналы. В таком случае диод может излучать световой пучок, модулированный по частоте импульсов и/или длительности импульсов, при этом диод размещается на поверхности схемы 30 или в светопропускающем корпусе, или световой пучок выводится наружу из внутренней части за счет подсоединения к нему световода. Световой пучок диода 24 находится предпочтительно в инфракрасном диапазоне длин волн. Датчик, подсоединенный к линии 10, может быть любого вида, такого как датчик температуры известного типа, если необходимо контролировать температуру, или металлодетектор (емкостной, индуктивный или т.п.) для определения занятых мест в многоэтажной автомобильной стоянке, датчик влажности для определения утечки и т.д. Вместо датчика, расположенного снаружи, который подает свои сигналы по линиям 10, 11 в схему оценки, может быть также датчик, входящий в состав схемы 14. Конкретной формой элемента датчика может быть форма датчика для измерения искажений геомагнитного поля, например для определения нежелательных деформаций трубопровода. В этой связи узловые блоки устанавливаются около ферромагнитного объекта, например трубопровода, где относительные перемещения между преобразователем измеренного значения и ферромагнитным объектом вызывают изменения геомагнитного поля в месте узлового блока. В этом размещении преобразователь измеренного значения и ферромагнитный объект фиксируются механически независимо друг от друга. Однако такие датчики можно также использовать для других труб, таких как водопроводные трубы или газовые трубы, канализационные сети, а также для управления многоэтажными автомобильными стоянками. Следует отметить, что сигнальные линии 10, 11, если они предусмотрены и если датчик, не показанный здесь, не входит в состав схемы 14, конечно, изолированы от потенциала линий. Это можно сделать таким образом, чтобы сигнальные линии были выполнены в виде световодов, чьим передаваемым светом управляют из СИД (подобно СИД 24), которым управляют с помощью сигнала датчика, и этот световой пучок подавался на его выход аналоговым способом, т.е. через фотоэлектрический преобразователь, в виде напряжения на положительном или отрицательном входе 8 и 9. Соединение 29 модулятора служит для подачи сигнала, модулированного в соответствии с измеренным значением (43-1 - 43-n на фиг. 2 а), который проходит через линию 10, через транзистор 20 модулятора в шину (соединение 18b) и в контроллер, который оценивает этот сигнал известным способом,например, для того чтобы определить, происходит ли недопустимый нагрев в области заданного модуля 30 датчика (в случае металлодетекторов, существует ли автомобильный лист в области соответствующего модуля). Так как до тех пор, пока узловой блок 30 принимает первый сигнал, например напряжение,которое ниже определенного значения, схема 14 оценки передает данные датчика, который подсоединен к линии 10, которые он принял через вход 8. Эта передача выполняется путем поглощения определенной величины мощности поглощающим резистором и ее модуляции с помощью схемы модулятора, в данном случае в виде транзистора 20. В настоящем примере схема модулятора изображена в виде транзистора, содержащего два коллектора. Этот вариант осуществления позволяет посылать модулированные выходные сигналы в двух направлениях А и В, при необходимости, если обе стороны подсоединены к одному контроллеру или к каждому контроллеру 70 а, 70b, как показано на фиг. 3. Такой вариант осуществления соответствует приблизительно идее WO 2009/065236, который уже упоминался и на который была сделана точная ссылка. Однако можно было бы также предусмотреть только один коллектор транзистора 20, который подсоединен рядом с общей точкой контакта диодов 1a, 1b. Если теперь нормально разомкнутые переключатели 2 а, 2b замкнуты и нормально замкнутый переключатель 25 разомкнут, измерительная схема 10, 11, 14 практически отсоединена от напряжения, которое необходимо для дальнейшего функционирования. Для решения этой проблемы предусмотрен по меньшей мере один источник тока или накопитель электроэнергии, в данном случае в виде двух конденсаторов 4 и 22. Альтернативно, можно использовать аккумуляторы, которые в данном случае подобны конденсаторам 4, 22. В этой связи преимущество заключается в том, что переключение переключателей 2 а, 2b, 25 не выполняется точно одновременно, но переключение в первый момент времени любого из двух переключателей 2 а, 2b происходит из разомкнутого состояния в замкнутое состояние, причем переключатель 25 все еще остается замкнутым или по меньшей мере переключатель 2 а замыкается первым,как будет объяснено ниже со ссылкой на фиг. 2b. Таким образом, заряд из конденсатора 4 подается в линию 18 а и в следующий узловой блок (например, на фиг. 3 из узлового блока 80-1 - 80-2), и адресацию последнего можно выполнить очень быстро. Конденсатор 22 остается в состоянии, не подверженном влиянию этого "задержанного" размыкания переключателя 25, так как блокировочный диод 21 находится между ним и переключателем 25. Величина этой разности по времени между замыканием переключателей 2 а, 2b и размыканием переключателя 25 зависит от величины емкости конденсатора 4, т.е. от того,какой заряд можно передавать в какое время, и от потребности заряда для следующего узлового блока,который будет устанавливать соединение. Поэтому конденсатор 22 вместе с диодом 21 можно назвать"подкачкой заряда". Таким образом, при разомкнутом переключателе 25 остаточный заряд конденсатора 4 можно сложить с зарядом максимально заряженного конденсатора 22. Оба конденсатора 4 и 22 практически изолированы от линии 18 а, 18b после замыкания переключателя 25 и поэтому не влияют на скорость передачи данных между контроллером (70 а, 70b на фиг. 3) и соответствующими узловыми блоками. Для того чтобы не прибегать к изготовлению источников 4, 22 токов слишком большими, подходящей будет схема, которая сможет переключаться в "спящий" режим, т.е. в режим работы с наименьшим потреблением тока. Это можно выполнить с помощью программы, используемой в схеме 14, или с помощью генератора тактовых импульсов, используемого в ней (например, со счетчиком, который после определенного числа тактовых сигналов после замыкания переключателя 25 переключается в этот "спящий" режим), но предпочтительно он будет разблокирован "спящим" сигналом контроллера. После размыкания переключателя 12 этот сигнал может и будет также принят с помощью делителей 12 а, 13 а и 12b, 13b напряжения. В этом "спящем" режиме на схему 14 подается относительно низкий ток через диод Зенера 23 с резистором 28 между двумя сторонами конденсатора 22, при этом конденсатор 22 разряжается сам настолько, насколько он достиг остаточного напряжения конденсатора 4, после которого этот последний подает это остаточное напряжение первому одному через блокировочный диод 21 в качестве дополнительного обеспечения резерва. Таким образом, схема оценки имеет достаточно энергии при сбросе вплоть до следующего цикла адресации. Следует отметить, что электрические заряды конденсаторов 4 и 22 полностью изолированы от линий 18 а, 18b, когда переключатель 25 разомкнут, и не могут влиять на передачу сигнала. Таким образом, эта схема оценки позволяет собирать данные элемента датчика даже в случае, если он не адресован. Для оценки этих данных схема 14 имеет предпочтительно память данных, где запоминаются данные датчика с тем, чтобы схема 19, 20 модулятора работала только тогда, когда узловой блок 30 устанавливает связь снова с помощью контроллера (70 а, 70b на фиг. 3). В этот период времени может вполне иметь место предварительная обработка данных, например формирование среднего значения в течение определенного периода (например, периода вплоть до новой адресации) или определение максимума/минимума с тем, чтобы можно было более быстро выполнить обработку с помощью контроллера. Если посмотреть на фиг. 2 а в сравнении со схемой (фиг. 3), на верхнем графике фиг. 2 а показана зависимость напряжения U от времени, тогда как на нижнем графике - зависимость тока сигналов от времени, которые подаются из схемы 30. Если в данном случае контроллер 70 а (фиг. 3), например, подает первый сигнал для адресации или установления соединения с первым узловым блоком 80-1, он реагирует посредством вывода измеренных сигналов датчика через схему 19, 20 модулятора (альтернативно или дополнительно через диод 24, который, однако, предусмотрен предпочтительно для обеспечения данных,как описано выше), показанную на фиг. 1. Первый сигнал (фиг. 2 а) представляет собой простой подъем напряжения U1, подаваемого из контроллера 70 а, которое затем находится выше уровня 44 сброса, но,соответственно, ниже более высокого уровня 42. Однако, в принципе, этот сигнал адресации может иметь любой вид, например последовательность импульсов заданной частоты (которая менее предпочтительна, так как эту частоту необходимо определять в схеме 30), или может быть падением напряжения с более высокого уровня (которое также менее предпочтительно) и т.д. Сигнал U1 считывается в узловом блоке 30 с помощью датчиков 12b, 13b напряжения или сигнала и подается в схему 14 через вход 3b. Источники 4, 22 тока обычно выбирают таким образом, чтобы они имели практически все свои заряды, подаваемые в этот момент времени. При увеличении напряжения до значения U1 (см. узкий импульс 49b) данные датчика относительно запроса инициируются из первого узлового блока 80-1 (фиг. 3), и в этом примере начинают сначала с сигнала 46 а сброса для зарядки конденсаторов 4, 22 (фиг. 1), который возникает в результате подъема напряжения до уровня U1. Далее, пакет 43-1 данных передается в контроллер 70 а через линии 17 и 18b(фиг. 1), который включает вышеупомянутые данные, подаваемые из блока 14 оценки через схему 19, 20 модулятора. Когда был передан пакет 43-1 данных, если требуется, с сигналом "окончания передачи" в конце,контроллер 70 а, если требуется, после безопасной задержки по времени посылает второй сигнал, который, в принципе, можно свободно выбрать, но предпочтительно состоит из более высокого импульса напряжения с заданной первой длительностью импульса, которая достигается в течение переднего фронта 51. Угол нарастания этого фронта 51 зависит от заряда, который подается с помощью контроллера 70 а,и от импеданса и длины линий 17, 18 а, 18b, a также от выходного импеданса схемы возбуждения, которая используется контроллером 70 а. Это новое нарастание напряжения приводит к зарядке конденсаторов 4 и 22 до их максимального заряда, что приводит в результате к сильному импульсу 47 тока, который получается с помощью контроллера 70 а. С момента времени t1 выполняется переключение переключателей 2 а, 2b, 25 ("задержанное" размыкание переключателя 25 можно произвести с помощью схемы 14 и ее управляющего выхода 27) и передача заряда из конденсатора 4 в следующий узловой блок 80-2, как было описано выше. Теперь в пределах временного отрезка 48 начинается аналоговая работа для следующего узлового блока 80-2(фиг. 2), более точно с заднего фронта сигнала U2, который падает теперь ниже уровня 42 (ср. фронт 45) в пределах периода 40 времени. Это падение 45 напряжения в схеме фиг. 1 очевидно ограничено диодами 1b и 22, так как диод 22 изолирует высокое напряжение в источнике 22 тока и диод 1b выполняет ту же самую задачу для источника 4 тока. Таким образом, как можно увидеть на фиг. 2, падение 45 напряжения дает точную привязку по времени в течение периода 40 цикла адресации. Это включает в себя также передачу заряда из конденсатора 4 в следующий узловой блок, что позволяет зарядить непосредственно конденсатор 4 путем замыкания переключателя 2b (или при запросе с направления А переключателя 2 а), когда переключатель 25 замкнут. И только после этого соответствующий другой переключатель 2 а (или при запросе со стороны А переключателя 2b) замыкается. Затем, как упомянуто выше, размыкается переключатель 25. Сигналы U1, 2, 49 а, 49b являются, в частности, простыми и простыми для реализации, но, в принципе, можно использовать все управляющие сигналы, известные согласно предшествующему уровню техники, например специальные модулированные сигналы, двоичные сигналы и т.д. Однако очевидно,что в этом случае потребуются соответствующие декодеры вместо простой схемы 12, 13 распознавания сигналов. Как можно увидеть на нижнем графике, пакет 43-2 данных посылается из узлового блока 80-2 в контроллер 70 а, в конце которого контроллер 70 а подает третий сигнал 49 а, так как контроллер 70 распознал необходимость действия в месте узлового блока 80-2 с помощью пакета 43-2 данных. Этот третий сигнал 49 а состоит из нарастания напряжения снова до значения U2, но в этом примере со значительно увеличенной длительностью IB импульса по сравнению с импульсом с фронтом 51. Длительность импульса будет понятна узловому блоку, например, как 1 бит информации, который побуждает схему 14 оценки, которая считывает этот импульс 49 а посредством делителя 12b, 13b напряжения(фиг. 1), включать диод 24, который затем разблокирует одно из вышеупомянутых действий. Кроме того, из фиг. 2 а и 3 очевидно, что адресация соответствующего следующего узлового блока 80 разблокируется импульсами 49b. Когда адресация достигла конца линии или шины, все узловые блоки 30 практически изолированы за счет размыкания своих переключателей 25. Для их сброса в исходное состояние контроллер 70 а создает резкое падение напряжения ниже уровня 43 или до нуля, как показано ссылочной позицией 50. Переключатели 25, разомкнутые в этот момент времени во всех узловых блоках 30 (или 80-1 - 80-8 и 81 на фиг. 3), гарантируют, что это уменьшение до нуля не может вызвать истощение самих источников 4, 22 тока. Таким образом, состояние, показанное на фиг. 1 с разомкнутыми переключателями 2 а, 2b и замкнутым переключателем 25, достигается снова, так как только эти переключатели 2 а, 2b выполнены как нормально разомкнутые, тогда как переключатель 25 выполнен как нормально замкнутый. Вслед за уменьшением 50 видно, что затем происходит новое увеличения вплоть до напряжения U1 для запроса первого узлового блока 80-1, после чего цикл повторяется. Может потребоваться, чтобы контроллер, который узнает при повторной адресации, сколько узловых блоков подсоединено к кабелю 17, 18, сравнивал это с запомненным номинальным числом. Контроллер, при необходимости, может также послать четвертый сигнал конфигурации, например, для получения информации из узловых блоков относительно их порядкового номера и их типа, где последнее будет представлять интерес, если несколько различных узловых блоков датчика выполнены вдоль кабеля 17, 18. Такая информация будет также рекомендована, если конфигурация кабеля изменяется, например если добавляются новые узловые блоки. Таким образом, подавая различные сигналы, контроллер 70 а может разрешить передачу различных откликов узловых блоков, например заставить их изменить алгоритм оценки, отключить отдельные узловые блоки 30 (например, путем постоянного замыкания переключателей 2 а, 2b) или активизировать их,причем первое, в частности, в случае, если узловой блок отключился из-за неисправности. Например,интерес может представлять изменение тактового сигнала запроса, сначала для запроса, возможно, только каждого второго узлового блока, и для включения всех узловых блоков (т.е. для размыкания переключателей 2 а, 2b при замкнутом переключателе 25) только в том случае, если особенно тщательно необходимо проверить локальную область, например, так как соседний узловой блок подал подозрительный сигнал. С другой стороны, это может быть удобно в случае крайней необходимости там, где было распознано местоположение пожара, для отключения этих узловых блоков, которые удалены от этого места,для того, чтобы можно было контролировать место пожара более часто и с более высокой частотой тактового сигнала запроса. В случае оборудования узловых блоков датчиками присутствия для наблюдения за зданием можно уменьшить число работающих узловых блоков, если здание занято непосредственно жителями. В приведенном выше объяснении работы и запроса узловых блоков были упомянуты пакеты 43 данных. Однако вполне возможным является сокращение периода запроса, если сами схемы 14 оценки выполняют сравнение средних значений продолжительного периода с фактическими сигналами элемента датчика (на линиях 10, 11), и только затем посылают особый маркер в котроллер, если происходит значительное отклонение от среднего значения. Другую возможную программу в схеме 14 можно структурировать таким образом, чтобы при уменьшении тока источников 4, 22 тока ниже допустимого значения сама схема оценки замыкала переключатель 25, чтобы зарядить емкость снова для того, чтобы они могли поддерживать их "спящий режим". На фиг. 2b показаны напряжения и логические состояния, возникающие в различных компонентах(предпочтительной) схемы (фиг. 10). В этой связи напряжение возбуждения, соответственно, изображено на фиг. 2 а, при этом период 48 также показан на фиг. 2b. Обе фиг. 2 а, 2b изображают изменение напряжений для узлового блока 80-2, который был уже упомянут выше, который принимает сигнальную команду 49 а для разблокирования действия в результате сигнала, показывающего нерегулярность. Таким образом, на фиг. 2b показано на самом верхнем графике изменение напряжения UC4 в зависимости от времени t на конденсаторе С 4 во время цикла адресации. Видно, что сигналы U1, 49a, 49b имеют приблизительно прямоугольную форму и сами по себе отражают ход графика UC4, но в результате зарядки конденсатора 4 (и конденсатора 22) со слегка затянутым подъемом. На графике U3b также представлен случай для напряжения, которое достигает входа 3b схемы 14 со временем 66 зарядки. С другой стороны, на диаграмме U3b также отражено резкое падение 45 напряжения (фиг. 2 а), так как диод 21 предотвращает разрядку конденсатора 22. Это резкое падение 45 напряжения подается с помощью датчика 12b, 13b напряжения (или в случае подачи сигнала из контроллера 70b с направления А с помощью датчика 12 а, 13 а напряжения) на входы 3 а или 3b схемы 14 оценки, которая выполняет переключение переключателей 2 а, 2b и 25. Как описано выше со ссылкой на фиг. 1, переключение переключателей 2 а, 2b и 25 не является одновременным. Со ссылкой на графики S2a, S2b и S25 (на ординатах схем S2a, S2b и S25, где "с" обозначает замкнутое состояние, "о" - разомкнутое состояние) показано переключение переключателей 2b и 25,которое происходит в этом варианте осуществления почти одновременно. Однако выбор момента может быть другим в зависимости от величины емкости источников 4, 22 напряжения и от требований к схеме 14. В случае, изображенном на фиг. 2b, переключатель 25 размыкается (график S25) одновременно при замыкании переключателя 2b (график S2b) в момент времени t2. Если датчик напряжения в виде делителя 12b, 13b напряжения определяет увеличение напряжения,которое подается на него с помощью контроллера 70 а, и последующее падение 45 напряжения (см. фиг. 2 а), то переключатель 2 будет замыкаться. При замыкании переключателя 2 а ток 65 заряда приводит в результате к графику 12 а, который достигает конденсатора 4 через переключатели 2 а и 25 для его зарядки и через диод 21 в лучшем случае также через конденсатор 22. Однако, если падение 45 напряжения приходит с другой стороны, т.е. из контроллера 70b, последовательность размыкания и замыкания, в частности, переключателей 2 а, 2b будет обратной. Однако последовательность, как уже было упомянуто, можно также выбрать таким образом, чтобы оба переключателя 2 а, 2b замыкались в момент времени t1 и переключатель 25 оставался еще замкнутым вплоть до момента времени t2. В этом случае будет происходить перенос части заряда из конденсатора 4 в соответствующий конденсатор следующего узлового блока (например, 80-2) при условии, что управление переключателями происходит способом, показанным на фиг. 2b. Сигналы напряжения на входах 3 а, 3b, в принципе, равны, но сдвинуты во времени. В момент падения 45 напряжения (график U3b) напряжение на входе 3 а близко или равно нулю. После приема сигнала 45 адресации переключатель 2 а будет, соответственно, размыкаться первым. После того как это произойдет, напряжение конденсатора упадет в соответствии с временной характеристикой отклика для нее(период 61), с помощью которой соответствующий следующий узловой блок (например, 80-2) может заряжаться с помощью импульса 65 тока (график I2 а) уже описанным способом. Однако наряду с этим,напряжение также увеличивается во время периода 66, т.е. периода между моментами времени t1 и t2 на входе 3 а (график U3a). Определенные формы сигналов импульса 65 переноса заряда и падение напряжения в периоде 61 (график UC4) зависят от нескольких факторов, таких как сопротивление (электронных) переключателей в замкнутом состоянии, свойства компонентов, выбранных для узлового блока 30 и сопротивление линии 17, 18 а, 18b. Это, в свою очередь, влияет на период 66 времени, который требуется для переноса заряда, при условии, что им управляют при неодновременном возбуждении переключателей 2 а, 2b и 25, так как это предпочтительно. Выбор типа переключения переключателей 2 а, 2b и 25 зависит также от того, требуется ли точное согласование по времени или максимальная скорость адресации. Например, переключатели 2 а, 2b можно замкнуть и переключатель 25 можно разомкнуть, если напряжение на источнике 4 тока находится на том же самом уровне, что и напряжение, поданное с помощью контроллера (70 а или 70b на фиг. 3) и поданное в линию 18 а или 18b для достижения максимальной скорости адресации. Альтернативно, заданная задержка 66 используется для того, чтобы обеспечить также, после замыкания переключателя 2 а, замыкание переключателя 2b и размыкание переключателя 25 (для изоляции электронных компонентов узлового блока 30 от любой подачи заряда, в результате чего источники 4 и 22 тока начнут свое функционирование), как можно получить из графиков S2a, S2b и S25, с помощью которых достигается наиболее точное согласование по времени функций. При сравнении графиков UC4 и UC22 существует определенное сходство, и различия возникают в результате падения напряжения, в частности, в и около периода 61, вслед за другой постоянной времени,которая из-за того факта, что разряд двух конденсаторов 4, 22 происходит в результате падения энергии в схеме 28, 23 и схеме 14 оценки, которая после адресации переключается в "спящий" режим экономии электроэнергии. В этом контексте диод 21 служит для развязки. С помощью графика UC22 ясно, что после замыкания переключателя 25 схема оценки для экономии тока переходит в "спящий" режим, из которого она активизируется только в регулярные интервалы 64 для опроса, хранения и обработки данных датчика, поданных через линии 10 и 11. Каждый опрос потребляет, конечно, больше энергии, и по этой причине кривая является более волнистой в диапазоне 62,т.е. при каждом опросе проявляется значительное падение, после которого напряжение медленно уменьшается только после возврата в "спящий" режим. Эта волнистая кривая 63 соответствует ходу этой кривой, которая показывает, подают ли питание в первом примере с помощью конденсатора 4. Однако эта кривая 63 по сравнению с кривой 62 (график UC22) уменьшается меньше, так как при уменьшении заряда конденсатора 22 ниже напряжения накопителя 4 напряжения диод 21 открывается и запасенный заряд накопителя 4 напряжения переносится в конденсатор 22. Следует упомянуть, что относительно низкое критическое напряжение 60 существует для схемы 14 оценки, которая до сих пор оставалась действующей. Как показано на фиг. 3, к которому обращаются уже повторно, настоящее изобретение предпочтительно применяется в циклической схеме, как было предложено в уже упомянутом WO 2009/065236. Хотя это является предпочтительным, это вовсе не означает, что это обязательно необходимо. Если предусмотрен только один контроллер (главный компьютер) 70 а, то он будет, например, иметь только узловые блоки 80-1 - 80-3 (группу 101), 81 и 80-6 - 80-8 (группу 103) на линии 18 и будет опрашивать их один за другим, после чего он повторно запустится, например в начале. В таком случае, в частности, пару переключателей можно, конечно, заменить на один переключатель вместе с одной линией 7 управления, где в некоторых случаях в пользу этого упрощенного варианта осуществления необходимо принимать данные с ухудшенными характеристиками, что может заключаться в том, что перенос заряда из накопителей 4 и 22 тока является менее эффективным. Однако переключатель 25 предпочтительно подсоединен к точке K общего катода (фиг. 4) диодов 1a, 1b. С другой стороны, переключатель 2 и диод 1 будут реализованы, на практике, в виде МОП (MOSFET) переключателя, в котором совмещены функции диода, а также переключателя. Согласно такой схеме переключающее устройство узлового блока 30, конечно, будет упрощено; так как в этом случае будут необходимы только переключатель 2 а (или только 2b) и переключатель 25, и,поскольку схема позволяет, в общем, работать таким образом, чтобы переключатель 2 был разомкнут,когда переключатель 25 замкнут, эту пару переключателей можно реализовать в виде простого переключающего переключателя, например типа мультивибратора с двумя устойчивыми состояниями. Преимущество циклической схемы, как показано, т.е. с двумя контроллерами 70 а, 70b или с одним контроллером, которая имеет соединение 71b с последним узловым блоком 80-8, непосредственно под-7 023160 соединенным ко второму соединению (не показано) с линиями 71 и 72, и приводит обратно к контроллеру 70 а, заключается в том факте, что при отказе узлового блока, например узлового блока 80-3, оставшиеся следующие узловые блоки 81, 80-6, 80-7, 80-8 не исключают опроса или не разъединяют соединение к контроллеру 70 а. Каждый узловой блок, например 30 (фиг. 1), можно затем опросить скорее со стороны В, а также со стороны А, таким образом, с помощью контроллера 70b для того, чтобы отказ узлового блока 80-3 приводил в результате только к потере данных из того места, из которого узловой блок 80-3 принял свои сигналы датчиков. В этом случае адресация из двух контроллеров 70 а, 70b является подходящей, если контроллер 70b передает сигнал о своем состоянии готовности в контроллер 70 а, например, с помощью специального рабочего сигнала по интерфейсу (или маршрутизатору или модему) 83 и соединения 73 а, причем рабочий сигнал представляет собой, если требуется, относительно короткий импульс высокого напряжения, например, подобный импульсу U2 (фиг. 2 а), например, с уменьшенной длительностью. Конечно, связь между двумя контроллерами, подсоединенными к той же самой линии, можно также выполнить через линии 71 и 72, как будет объяснено ниже со ссылкой на описание фиг. 5. Согласно этому два контроллера 70 а, 70b могут входить в диалоговый режим для обмена данных, в котором, например, контроллер 70 а берет на себя роль ведущего устройства (компиляция, оценка и хранение данных доставленных в него с помощью контроллера 70b). Этот сигнал готовности со стороны контроллера 70b приводит в результате также к тому факту, что контроллер 70 а не страдает от протекания избыточного тока по линии 18. Данные, которыми обмениваются в таком диалоговом режиме, могут представлять собой интервал между опросами, определение регулярного опроса, недостатки в адресуемых узловых блоках 80-1 - 80-8 и 81 или их отказ. Согласно настоящему варианту осуществления это особенно важно в случае, если два контроллера 70 а и 70b работают поочередно, в котором они будут информировать об алгоритме, который будет применяться для данных 43-3 - 43-n (фиг. 2 а). Если имеет место такая работа с чередованием, то она является подходящей, если сигнал подается на соответствующий выход 75 а, 75b, который является противоположным по отношению к исходному состоянию, с помощью которого индикатор имеет возможность показывать, через соответствующий интерфейс 78 а или 78b, начало рабочего состояния для того, чтобы гарантировать, что неправильное функционирование не происходило. Таким образом, индикатор может быть, в принципе, любого вида, например акустическим, но предпочтительно оптическим индикатором. В случае отображения его можно использовать для индикации того, какой узловой блок показывает частичный или полный отказ. Если работают оба контроллера 70, 70b и один из них первым определяет ошибочное поведение(или не один совсем) узлового блока, например, в результате короткого замыкания между линиями 17, 18 в их зоне или вследствие разрыва линии, рассматриваемый контроллер останавливает свою работу по адресации, выдает "бестоковый" сигнал через линию 75 и заставляет в дальнейшем работать другой соответствующий контроллер. Однако предпочтительно, чтобы после периода времени, обычного для адресации всех узловых блоков, этот контроллер, который обнаружил неисправность, начинал выполнять адресацию снова, по меньшей мере, для этих безотказных узловых блоков на своей стороне вплоть до обнаружения неправильно функционирующего узлового блока. Таким образом, только этот блок неправильно функционирует и остается изолированным, тогда как другие блоки опрашивают с помощью контроллера 70 а или контроллера 70b. Выше было упомянуто, что эту инверсию направления можно также выполнить с помощью одного контроллера, который подсоединен к обоим концам группы узловых блоков. В общем контроллеры 70 а, 70b будут оборудованы тем же самым способом, но в пределах объема настоящего изобретения это вовсе необязательно. В зависимости от применения, два контроллера 70 а,70b могут отличаться по структуре и/или программному обеспечению. На оба контроллера 70 а, 70b подается напряжение через источник 82 напряжения и соединения 77 а, 77b. Однако можно обойтись без этой подачи напряжения, если подача питания осуществляется через соответствующее информационное соединение 73 а и 73b, как это часто происходит, если для информационного соединения 73 а и 73b применяется стандарт Ethernet, что известно как РОЕ (питание по Ethernet). Однако, в случае когда используется отдельный источник 82 напряжения, ясно, что линии 17, 18 должны быть изолированы от него. Другая особенность показанной схемы заключается в использовании узлового блока 81, который переключается по сигналу контроллера 70 а или в результате программы, предусмотренной в ней, и который подает сигнал адресации, проходящий через линию 18 сразу в группу 102, имеющую узловые блоки 80-4, 80-5 через соединение 15 с, и следующий раз в группу 103, образованную узловыми блоками 80-6 80-8. Это соответствует работе, которая известна из DE 19902490. В этом случае узловой блок 81 и его переключающее устройство, за исключением переключателей 2 а, 2b и 25, имеют еще один дополнительный переключатель, который находится в схеме с диодом и может приводить к соединению 15 с и который соединен со своим диодом в общей точке между катодами диодов 1a, 1b (фиг. 1), где контроллер,предназначенный для возбуждения этого переключателя, выдает сигнал, который отличается от уже объясненных сигналов (например, в частности, короткий импульс или импульс высокого напряжения), который снимается датчиками 12, 3 сигналов и подается в блок 14 оценки, который, в свою очередь, помимо своих управляющих выходов 7 а, 7b, имеет другой управляющий выход для этого переключателя. Однако в каждом случае количество узловых блоков 80, 81, в принципе, не ограничено, и в каждом случае представляется возможным, что схема 14 оценки запрограммирована таким образом, что после опроса группы 101 и адресации узлового блока 81 она устанавливает соединение с первой группой 102 и переключается на группу 103 после окончания опроса. Приведенное выше объяснение показывает, что соответствующий узловой блок можно выполнить с единственным переключателем 2 а, если требуется, с отдельным переключателем 2 а (или сформировать с помощью одного переключающего переключателя), с двумя, тремя или даже с еще большим количеством переключателей переключающего устройства. Таким образом, узловой блок 81, например, может устанавливать соединение с другой группой, подсоединенной к нему помимо группы 102 посредством дополнительного переключателя. С этой целью, блок 81, например, может принимать импульсный кодированный сигнал из контроллера 70 или может устанавливать соединение с группой 102 посредством длинного адресного импульса (подобного импульсу 49 а на фиг. 2 а), но устанавливает соединение с группой 103 путем подачи короткого адресного импульса. Каждый интерфейс 78 а или 78b может быть связан с контроллерами 70 а, 70b, которые в этом случае содержат три входа 70 а, 75 а, 76 а, а также 74b, 75b и 76b, хотя любое число входов можно предусмотреть в соответствии с требованиями. Таким образом, сигнал можно подать в интерфейс 78 (а или b) через линию 74 с помощью контроллера 70 и затем, при необходимости, показать, что контроллер полностью вышел из строя и больше не может опрашивать узловые блоки 80-1 - 80-8. Сообщение приходит по линии 75 в случае, если вышла из строя только часть системы, при этом сигнал, приходящий по линии 75, при необходимости, модулируется таким образом, чтобы также можно было сделать утверждение относительно того, какая часть вышла из строя и/или как это исправить. Примером для сообщения, приходящего по линии 75, может быть тот факт, что один узловой блок 80-1 - 80-8 или 81 нельзя адресовать, что означает, что он поврежден или вышел из строя по другой причине. Только в таком случае показанная циклическая схема оправдывает себя, так как затем можно опрашивать узловые блоки слева и справа от вышедшего из строя узлового блока, которые все еще функционируют. Другой причиной для сигнала, передаваемого по линии 75, может быть короткое замыкание между линиями 17, 18 или разъединение одной из этих линий. Сигнал линии 76 служит для сигнализации исключительных ситуаций, если контроллер определяет определенную ситуацию, в случае датчиков присутствия, например присутствия вора. Наблюдательный человек или охранник может затем подать сигнал тревоги по линии 76 такого интерфейса 78, хотя в то же самое время контроллер активизирует, например, диод 24 исполнительного элемента (фиг. 1) по линиям 17, 18 для принятия противомер (например, блокирование или запирание дверей). В любом случае количество линий и информации, передаваемой с помощью интерфейса 78, не ограничено. Как уже было установлено, соединения 71-76, соответственно, свободны от потенциала. Еще одна дополнительная возможность изображена на фиг. 3: интерфейс 83 можно предусмотреть поверх соединения 73b для соединения с интернетом www. Однако отсутствует необходимость в специальном интерфейсе 83, если сам контроллер структурирован для интернет-соединения www. Как можно увидеть, это подходит для некоторых приложений, если контроллеры 70 а, 70b имеют межсоединения,например, для целей синхронизации или для обмена информацией. Это можно выполнить, например,через интерфейс 83 и соединение 73 а. В этом случае интерфейс 83 передает также доступ к контроллеру 70 а в интернет, т.е. через соединение 73 а и интерфейс 83 в интернет-соединение www. Только если отдельные узловые блоки 30, 80-1 - 80-8, 81, 30 а подсоединены к линии 18, как показано на фиг. 1, 3 и 4, с помощью разъемных соединений 18 а, 18b и через разъемные соединения 17 а, 17b к линии 17 (см. фиг. 3 и 4), облегчается возможность вставки отдельных узловых блоков согласно требованиям или снятие некоторых. В этом отношении упомянута заявка на патент того же самого заявителя,поданная в одно и то же время. Конечно, добавление узлового блока можно также реализовать без разъемных соединений 17 а, 17b, 18a, 18b путем простого разъединения соответствующей линии 17 или 18, но такая процедура является отчасти рискованной. Если, например, узловой блок вставляется в группу узловых блоков или в группу 102, то вставку соответствующей части кабеля 17, 18, который, таким образом, продолжает линии 17 и 18, контроллеры 70 а, 70b сначала оценят это как "дефект". Для такого случая программа адресации контроллеров 70 а, 70b разрабатывается, соответственно, таким образом, чтобы они выдавали дополнительные адресные сигналы при адресации последнего узлового блока, например, из группы 101 или 103, для того, чтобы сделать попытку относительно того, существует ли другой узловой блок (который не был там раньше). Только в случае, когда контроллеры 70 а, 70b распознали, что существует новый узловой блок, количество узловых блоков, которые будут адресоваться, пересматривается и осуществляется связь с другим контроллером(если он существует) через линию, проходящую от 73 до 83 (или наоборот). Если каждый из двух контроллеров 70 а, 70b адресуется вдали от последнего узлового блока, возможен "конфликт", т.е. адресные сигналы обоих контроллеров достигают одного узлового блока. Отчет об этой принципиально нежелательной ситуации выдается из узлового блока или его схемы 14 в соответствующий контроллер, который принимает его в качестве подтверждения того, что количество узловых блоков, которые будут адресованы, остается все еще правильным. Обнаружение возможного конфликта выполняется в этом узловом блоке, который только что был адресован во время конфликта. С этой целью необходимо только то, чтобы он измерял напряжение на обоих датчиках 12 а, 13 а и 12b, 13b напряжения (фиг. 1), а не только на одном из двух датчиков напряжения. Это показывает, что контроллер (70 а, 70b) предпринимает только попытку адресации с обеих сторон. Обнаруживающий узловой блок может затем сообщить об этой ситуации в контроллер(ы) с помощью специально кодированного ответа через модулятор 20. На фиг. 3 и 4 изображена схема 90 приема, на которой показан диод 24 исполнительного элемента(фиг. 1). Через выходной сигнал на выводах 94, 96 схемы приема можно активизировать исполнительные элементы, уже приведенные в качестве примера (клапан тушения, защитные барьеры и сигналы охранной сигнализации). В случае фиг. 3 и 4 светоизлучающий диод (СИД) узлового блока 80-6 или 30 а обозначен ссылочной позицией 31 вместо ссылочной позиции 24. Этот диод 31 заключен в прозрачную кабельную оболочку 8 4 для того, чтобы его световой пучок мог выходить без каких-либо проблем из кабеля, который включает в себя линии 17, 18. Фотоэлектрический 91 преобразователь расположен напротив светоизлучающего диода 31 и, например, выполнен с помощью PIN-диода, альтернативно, с помощью фототранзистора. С этой целью модулированные сигналы или сигналы с изменяемой длительностью импульса, например (например, соответствующие сигналам 49 а, 49b на фиг. 2 а), излучаемые диодом 31,можно принять с помощью схемы 90 приемника посредством преобразователя 91, и соответствующий сигнал возбуждения подается в элемент, который будет активизироваться, так как было приведено в качестве примера в скобках, через выводы 94, 96. Светоизлучающий диод 31 может полностью излучать сигналы через прозрачную оболочку соединительного кабеля 84 или он может быть подсоединен к приемной части 91 через световод, который соединяет его с наружной частью. В случае фиг. 4 пример такой схемы приемника изображен более подробно. В нем преобразователь 91 подсоединен к схеме 98 дискриминатора, который выполнен для распознавания сигнала, излученного диодом 31, при условии, что этот сигнал не является (цифровым) сигналом. То есть, диод 31 включается или выключается. Например, диод 31 излучает поочередно короткий сигнал, который соответствует, например, сигналу 49b на фиг. 2 а, или длинный сигнал, который соответствует, например, сигналу 49 а, для того, чтобы показать функционирование узлового блока или возникновение дефекта. При нормальной периодической адресации узлового блока 30 а дискриминатор 90 будет принимать сигнал диода 31 с периодическими интервалами и будет распознавать работу узлового блока 30 а как хорошо функционирующего. Если более продолжительный сигнал 49 будет показывать ошибку в узловом блоке 30 а или будет экстраординарным сигналом датчика, то схема 98 будет, соответственно, выполнена как дискриминатор длительности импульса, таким образом распознавая более широкий импульс, который показывает соответствующую ошибку или экстраординарное событие, и будет подавать соответствующий сигнал на выход 94 или 96. Если импульсы диода полностью пропадают, то дискриминатор 98 будет, например, замыкать переключатель 100 (положение ошибки), в котором контакты 94 а и 94b находятся в состоянии с отключенным питанием. Дискриминатор 98 можно выполнить таким образом, чтобы он последовательно измерял количество адресаций или их интервал во время нескольких периодов цикла, например, с помощью генератора тактовых импульсов и счетчика и затем сохранял их в памяти. Этот тактовый сигнал можно показать снаружи, например, с помощью устройства отображения. Переключатель 100 размыкается только после запоминания. В то же самое время отчет о результате дискриминации передается с помощью схемы 98 через выходные выводы 96 а, 96b во внешнее устройство, например в устройство отображения, светоизлучающий индикатор или в другой исполнительный элемент. В случае упомянутого дискриминатора 98 импульсов по длительности переключатель 101 размыкается или замыкается в зависимости от принятого импульса и определенной длительности импульса, что приводит в результате к простому сигналу на выходе 96. Как и в случае с переключателями 2 а, 2b и 25 (фиг. 1), переключатели 100 и 101 обычно представляют собой электронные переключатели. Если несколько исполнительных элементов подсоединено к схеме 90 приемника, то цифрового сигнала будет недостаточно, и она должна использовать более сложную модуляцию сигнала. В предпочтительном варианте осуществления, так как он является простым по построению и работе, питание для схемы 90 приемника подается с этих контактов, к которым подсоединены переключатели 100 и 101 и к которым подсоединены диодные схемы 99 а и 99b, которые показаны в качестве примера,которые обеспечивают положительный или отрицательный вход 92 или 93 схемы 88 дискриминатора. Следует отметить, что сигнал с выхода 96 схемы приемника можно подать обратно в контроллер 70 а и 70b вместо исполнительного элемента, таким образом контролируя, правильно ли работает рассматриваемый и адресованный узловой блок. Это оборудование представляет собой особую важностьдля систем безопасности. Например, схема 90 приемника может подавать обратно свой выходной сигнал в линию 10 (фиг. 1), откуда сигнал проходит через схему 14 оценки непосредственно в линии 17, 18 и в контроллер 70 (а и/или b). Следует отметить, что на фиг. 4 показан вариант 30 а схемы узлового блока 30 (фиг. 1). В этом варианте осуществления коллектор транзистора 20 модулятора подсоединен к общему катоду K обоих диодов 1a, 1b через нормально замкнутый переключатель 25 и нормально разомкнутые переключатели 2 а, 2b,что является предпочтительным. В этом случае накопитель 22 заряда не развязан диодом 21 (фиг. 1) с отрицательным напряжением на линии 18 а, 18b, но развязан последовательно соединенным резистором 28, который подает достаточное питание на схему 14 оценки, линии 10, 11 датчика и входы 8, 9, которые для упрощения не показаны. В любом случае этот тип схемы имеет большую экономическую эффективность. Другое отличие схемы (фиг. 1) заключается в том, что обе линии 17 и 18 подсоединены к узловому блоку 30 а через разъемные выводы 17 а, 17b, 18 а, 18b. По сравнению с фиг. 3 видно, что в некоторых случаях достаточно одного разъемного вывода 17 а, 17b, 18 а, 18b. Как уже установлено, преимуществом является то, что если возможные растягивающие напряжения в продольном направлении линии 17 не имеют влияния на положения узлового блока, и поэтому благоприятно, если одна из линий 17, 18, в этом случае на фиг. 1 эта линия 17, надежно подсоединена к узловому блоку. Однако вставка дополнительных узловых блоков в линии 17, 18 выполняется более трудно, и, более того, безопасность натяжения можно достигнуть с помощью других средств, объясненных в одновременно поданной заявке на патент того же самого заявителя. Какой один из двух подходов будет использоваться, зависит от приложения. В частности, вариант осуществления, показанный на фиг. 4, адаптирован для обмена цифровыми сигналами или также для систем, где существует не только одно подсоединение к контроллеру 70 а или 70b, но, если требуется, другие дополнительные бытовые приборы будут подсоединяться к линии и узловому блоку(ам). На фиг. 5 показан предпочтительный вариант осуществления контроллера 70, который применяется в настоящем изобретении, который, с одной стороны, подсоединен к линиям 71 и 72 и, с другой стороны - к интерфейсу 83 для Интернета (см. фиг. 3) через соединение 73. Это соединение 73 непосредственно подсоединено к процессору 110 так, чтобы контроллер 70 мог входить в обмен данных с интернет-соединением www (см. фиг. 3). К выходу 112 процессора 10 подсоединена схема 111 модулятора,которую, по существу, можно выполнить одинаковой или подобной схеме 19, 20 модулятора (фиг. 1) и которая позволяет контроллеру реагировать приблизительно тем же самым способом, как и узловой блок 30. Таким образом, обмен данных может происходить между двумя контроллерами 70 а, 70b (фиг. 3), которые подсоединены к противоположным концам схемы даже через линии 71, 72. Процессор 110 подсоединен через управляющий выход 117 к переключателю 114 для его управления. Предпочтительно, чтобы этот переключатель был нормально разомкнутым, причем процессор 110 приостанавливает работу при размыкании переключателя 114 в течение периода времени, которое соответствует тому, в какой группе 102, 103, 104 и 81 (фиг. 3) был произведен полностью опрос с помощью их адресации. В этом случае преимущество заключается в том, что контроллер 70 (см.70 а на фиг. 3) посылает специальный код в другой контроллер (например, 70b на фиг. 3) путем возбуждения модулятора 111. Между линиями 71 и 72 имеется также аналого-цифровой преобразователь 113, выход которого подсоединен к входу 119 данных процессора 110. Если процессор определяет, что напряжение присутствует на входе 119 данных (и впоследствии между линиями 71 и 72), он делает вывод, что соответствующий другой контроллер на противоположном конце размещения полностью выполнил сквозную адресацию. Приемный контроллер производит ответные действия, оставляя переключатель 114 разомкнутым и возбуждая модулятор 111 для передачи сигнала о своей готовности в передающий контроллер. С помощью специально кодированного сигнала передающий контроллер может сам снова начать цикл или может запросить приемный контроллер адресовать размещение узловых блоков. В последнем случае передающий контроллер будет размыкать переключатель 114 и приемный контроллер будет замыкать переключатель 114. В зависимости от регулировки, процессор 110 может, например, начать с опроса групп 102-104 и 81 путем замыкания переключателя 114 через вход 117 управления. Таким образом, на схему узловых модулей 80-1 - 80-8 и 81 (см. фиг. 3) подается напряжение (ср. сигналы напряжений на фиг. 2), которое подается из процессора 110 по шине 118 данных в цифроаналоговый преобразователь 115 и, соответственно, через буфер 116 в линию 71. Это означает, что процессор 110 модулирует напряжение, имеющееся в линии 71, и вырабатывает форму сигнала, которая требуется для адресации сквозного размещения путем активизации цифроаналогового преобразователя 115 через шину 118 данных. При выполнении этого всегда измеряется ток, потребляемый схемой узловых блоков 80-1 - 80-8 и 81 (фиг. 3), после чего данные передаются из узловых блоков обратно в контроллер 70 и процессор 110(ср. график тока на фиг. 2 а). В этом примере измерение тока выполняется посредством сопротивления 120, которое подсоединено к линии 71 через замкнутый переключатель 114 и дифференциальный усилитель 121, входы которого подсоединены перед и после сопротивления 120. Выходной сигнал дифференциального усилителя 121 через аналого-цифровой преобразователь 122 подается на вход 123 данных процессора 110, который принимает сигналы токов (фиг. 2 а) и оценивает их. Многочисленные модификации возможны в пределах объема настоящего изобретения; например,датчики 12, 13 сигналов необязательно будут подсоединены постоянно к линиям 17, 18 а, 18b, но ими можно управлять во времени с помощью генератора тактовых импульсов схемы 14 оценки, которая будет подсоединяться к этим линиям или отсоединяться. Хотя источник тока представляет собой, предпочтительно, элемент накопления тока (аккумулятор или конденсатор), но в некоторых приложениях его можно выполнить с помощью фотогальванического элемента или подобного фотоэлектрического преобразователя. На фиг. 6 показана схема, дополнительно упрощенная по сравнению с фиг. 4, согласно настоящему изобретению, которая приведена только с двумя переключателями 2 а, 2b. Диоды 1 а и 1b предполагают изоляцию текущих запасов в накопителях 4 и 22 тока. Эта изоляция может стать эффективной только в случае, если диоды включены в обратном направлении в схеме. Поэтому передача данных по направлению к контроллеру должна размещаться в части сигнала, в котором напряжение комбинированной линии подачи и передачи данных, которая существует между контактами 17 и 18, меньше, чем напряжение на накопительном элементе 4. Таким образом, модуляция с помощью элементов 19 и 20 не оказывает влияния. Дополнительное упрощение представлено на фиг. 6, которое заключается в том, что данные передаются только в направлении стороны В. Это включает в себя уменьшение необходимых элементов, которое получается за счет недостатка того, что размещение не может работать на двух сторонах 101, 103 (как на фиг. 3), но только как абонентский фидер 102 (см. фиг. 3). В этом размещении всегда восстанавливается питание схемы 14, когда напряжение между контактами 17 и 18 больше, чем то, которое существует в накопительном элементе 14. Хотя этот вариант осуществления имеет преимущество для работы по меньшей мере с одним переключателем, но имеет недостаток в отношении вариантов осуществления, показанных на фиг. 1 и 4, в том, что в результате будут более продолжительными периоды заряда при росте напряжения между контактами 17 и 18, если многие модули 30 подсоединены последовательно. Таким образом, может произойти сильный спад этих тактовых импульсов, с помощью которых размещение может иметь сквозную адресацию. Ухудшение эксплуатационных данных, вызванное медленными тактовыми импульсами, в системе с многочисленными модулями 30 согласно настоящему изобретению, таким образом, тем больше,чем больше ток, потребляемый модулем 14. Таким образом, преимущественным является разбиение модуля 14 на две части, которое предпочтительно выполняется по технологии КМОП. Поскольку частью компонента 14 является микроконтроллер, поэтому он предпочтительно реализован в виде синхронной логической схемы, которая имеет "тактовый" сигнал (тактовый сигнал). Поскольку компоненты КМОП потребляют ток, по существу, только при переходе из одного логического состояния в другое, эта часть компонента 14 содержит те схемы,которые потребляют много тока. Другая часть схемы 14 содержит все асинхронные логические функции,которые изменяют состояние относительно редко и поэтому ее можно выполнить способом, в котором потребляется только чрезвычайно маленький ток. На фиг. 7 вариант осуществления настоящего изобретения, согласно этому рассмотрению, изображает и содержит адресуемый блок 30, логическая схема которого отдельно встроена в виде синхронного логического компонента 14 а и асинхронного логического компонента 14b. Два компонента имеют межсоединения с помощью двунаправленной шины 32 данных. Компонент 14 а, на выводе 37, подсоединен к внешнему генератору или генератору 36 тактовых импульсов, который необходим для синхронной логической схемы. Кроме своего соединения 6 для отрицательной подачи и подачи 5 а напряжения, он не нуждается в других соединениях, так как в целом всем функционированием управляют по шине данных, с помощью которой управляют асинхронным логическим компонентом 14b. Конечно, генератор тактовых импульсов, который выполнен в данном случае как внешний, может быть также элементом синхронного компонента 14 а. Поданным напряжением управляют с помощью регулятора напряжения, который находится в асинхронном компоненте 14b, и его подают через свою выходную линию 5b, к которой подсоединен сглаживающий конденсатор 22. Хотя питание на синхронный компонент, на своем выходе 5 а, подается, таким образом, с помощью управляемого напряжения, асинхронный логический компонент 14b получает свое питание непосредственно из линий 17 и 18 а или 18b. Поскольку этот компонент предпочтительно выполнен по технологии КМОП и поэтому потребляет чрезвычайно маленький ток, он содержит свою собственную сеть питания, которая отделена от таковой синхронного логического компонента и состоит из диодов 33 а и 33b, а также накопительного элемента 35. Эта сеть получает свое питание всегда из линий 17 и 18 а или 18b, где принимается только заряд из линии, если напряжение между линиями 17 и 18 выше, чем таковое в накопительном элементе 35 подобным способом, как было описано со ссылкой на фиг. 6. Из-за маленького потребления тока компонентом 14b это не приводит к существенному ущербу для данных питания системы. Конечно, в данном случае можно также применить переключаемую подачу питания, как было ранее описано (фиг. 1 или 6). Однако из-за чрезвычайно маленького тока, потребляемого компонентом, это в общем будет необязательно. Через свой вход 34 асинхронный логический компонент 14b получает напряжение для питания синхронного компонента 14 а (через линию 5 а/5b). Через свой вход 6 он подсоединен к отрицательной линии 17. Компонент 14b предпочтительно содержит также схемы возбуждения для возбуждения переключателей 2 а и 2b, а также 25. Это выполняется через свои выходы 7 и 27. Они, а также диоды 1 а и 1b имеют те же самые функции, как и в предыдущем описании. В настоящем варианте осуществления схемой возбуждения только управляют с помощью команды синхронного компонента 14, который связан через шину 32. Поэтому конвертор логического уровня напряжения между напряжением 5 а и внутреннем логическим уровнем напряжения 14b выполнен, соответственно, на входе шины 32 данных асинхронного компонента 14b, который в общем будет зависеть от подаваемого напряжения на вход 38. Компонент 14b посылает также сообщение об условиях через двунаправленную шину 32 в синхронный логический компонент 14 а, который нуждается в ней для того, чтобы управлять потоком данных. Схема 19 и 20 модулятора (фиг. 6) может содержаться в асинхронном логическом компоненте 14b. В этом случае он должен иметь, конечно, выводы, которые подсоединяют его непосредственно к линиям 18 а и 18b. В варианте осуществления фиг. 7 вариант, как на фиг. 4, был выбран случай, где такие выводы необязательны и модуляция осуществляется через общий вывод 38. Типом и формой сигнала модуляции управляют с помощью синхронного логического компонента 14 а через шину 32 данных. Определение соответствующего логического состояния выполняется в асинхронном логическом компоненте 14b через свои выходы 3 а и 3b, которые подсоединены к линиям 17, 18 через делители 12 а,12b и 13 а, 13b напряжения. Само собой разумеется, что большинство компонентов, показанных на фиг. 7, могут быть также элементом асинхронного логического компонента; в частности 33 а, 33b, 12a, 12b, 13 а, 13b, a также переключателем 25. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Адресуемый узловой блок (30), содержащий соединения (15 а, 15b, 16) для подключения по меньшей мере к двум линиям (17, 18 а, 18b), через которые адресуется узловой блок (30), причем упомянутые соединения подсоединены к устройству (14) оценки сигнала адресации, с которым соединены два переключателя (2 а, 2b), которые шунтированы диодами (1a, 1b) с общим катодом (К), расположенные между линиями (18 а, 18b) для обеспечения прохождения сигналов в линиях (18 а, 18b) в двух направлениях, причем узловой блок (30) содержит по меньшей мере один источник (4, 22) тока, который выполнен с возможностью запитки током по меньшей мере через одну из линий (17, 18 а, 18b), отличающийся тем, что переключатель (25) подсоединен к общим катодам (К) двух диодов (1a, 1b) между устройством(14) оценки и соответствующим соединением (15 а, 15b) линии, выполнен с возможностью размыкания после адресации для гарантированной подачи тока в устройство (14) оценки после адресации с помощью по меньшей мере одного источника (4, 22) тока и обмена данными между устройством (14) оценки и узловым блоком (30). 2. Узловой блок по п.1, отличающийся тем, что устройство (14) оценки содержит два элемента (14 а,14b), один из которых представляет собой синхронную логическую схему, управляемую тактовыми сигналами генератора (36) тактовых импульсов, а другой элемент (14b) представляет собой асинхронную логическую схему и содержит предпочтительно свою собственную линию подачи питания, отделенную от линии подачи питания синхронного логического элемента, которая состоит из диодов (33 а, 33b), а также накопительного элемента (35) и, таким образом, выполнена с возможностью получения питания непосредственно из линий (17, 18 а или 18b), когда напряжение между линиями (17, 18 а или 18b) выше,чем напряжение на накопительном элементе (35). 3. Узловой блок по любому из предыдущих пунктов, отличающийся тем, что переключатель (25),подсоединенный к общим катодам (К) двух диодов (1a, 1b), является транзисторным переключателем,предпочтительно МОП-транзистором. 4. Узловой блок по любому из предыдущих пунктов, отличающийся тем, что он содержит два датчика (12, 13) сигналов для приема сигналов с двух разных направлений (А, В), и тем, что предпочтительно устройство (14) оценки выполнено по меньшей мере с одним управляющим выходом (7 а, 7b) для переключения на направления передачи и приема, и/или тем, что он содержит транзистор (20) с соответственной коллекторной линией (20 а, 20b) для каждого из направлений (А, В) для передачи сигналов в обоих направлениях. 5. Узловой блок по любому из предыдущих пунктов, отличающийся тем, что он содержит по меньшей мере один, предпочтительно два датчика (12, 13) сигнала, которые постоянно подсоединены к линиям (17, 18 а, 18b) независимо от упомянутого переключателя (25). 6. Способ адресации одного по меньшей мере из двух узловых блоков по п.1 с помощью по меньшей мере одного контроллера (70 а, 70b), в котором первый сигнал (U1) посылают с помощью контроллера (70 а) для адресации первого узлового блока (80-1), причем первый сигнал подается в устройство(14) оценки, при этом прерывается прохождение сигнала (U1) во второй узловой блок (80-2), после чего посылают с помощью контроллера (70 а) второй сигнал (U2), который отличается от первого сигнала, для того, чтобы первый сигнал (U1) адресации адресовал второй узловой блок (80-2), причем следующая адресация восстанавливается снова с помощью сигнала (46b) сброса, отличающийся тем, что для адресации следующего узлового блока сигнал адресации в устройство (14) оценки первого узлового блока(1a, 1b) между устройством (14) оценки и соответствующим соединением (15 а, 1b) линии, который размыкается после адресации, для того, чтобы первый сигнал (U1) контроллера (70 а) адресовал второй узловой блок (80-2), и тем, что соединение между контроллером (70 а) и устройством (14) оценки первого узлового блока (80-1) восстанавливается для следующей адресации с помощью сигнала (46b) сброса. 7. Способ по п.6, отличающийся тем, что, по меньшей мере, первый сигнал (U1) является сигналом напряжения, причем, в случае когда второй сигнал (U2) также является сигналом напряжения, амплитуды двух сигналов отличаются. 8. Способ по п.6 или 7, отличающийся тем, что ток сигнала адресации подается по меньшей мере в один накопитель (4, 22) тока для его зарядки. 9. Способ по любому из пп.6-8, отличающийся тем, что для прохождения адресации от одного узлового блока (80-1) к следующему узловому блоку (80-2) каждый узловой блок содержит, кроме упомянутого переключателя (25), два переключателя (2 а, 2b), шунтированных диодами с общим катодом (К),причем упомянутый переключатель (25) подсоединен к точке (К) общего катода и возбуждение этих переключателей (2 а, 2b, 25) для зарядки по меньшей мере одного накопителя (4, 22) тока выполняется с задержкой по времени.
