Дополнительный канал с высокой скоростью передачи данных для системы связи мдкр

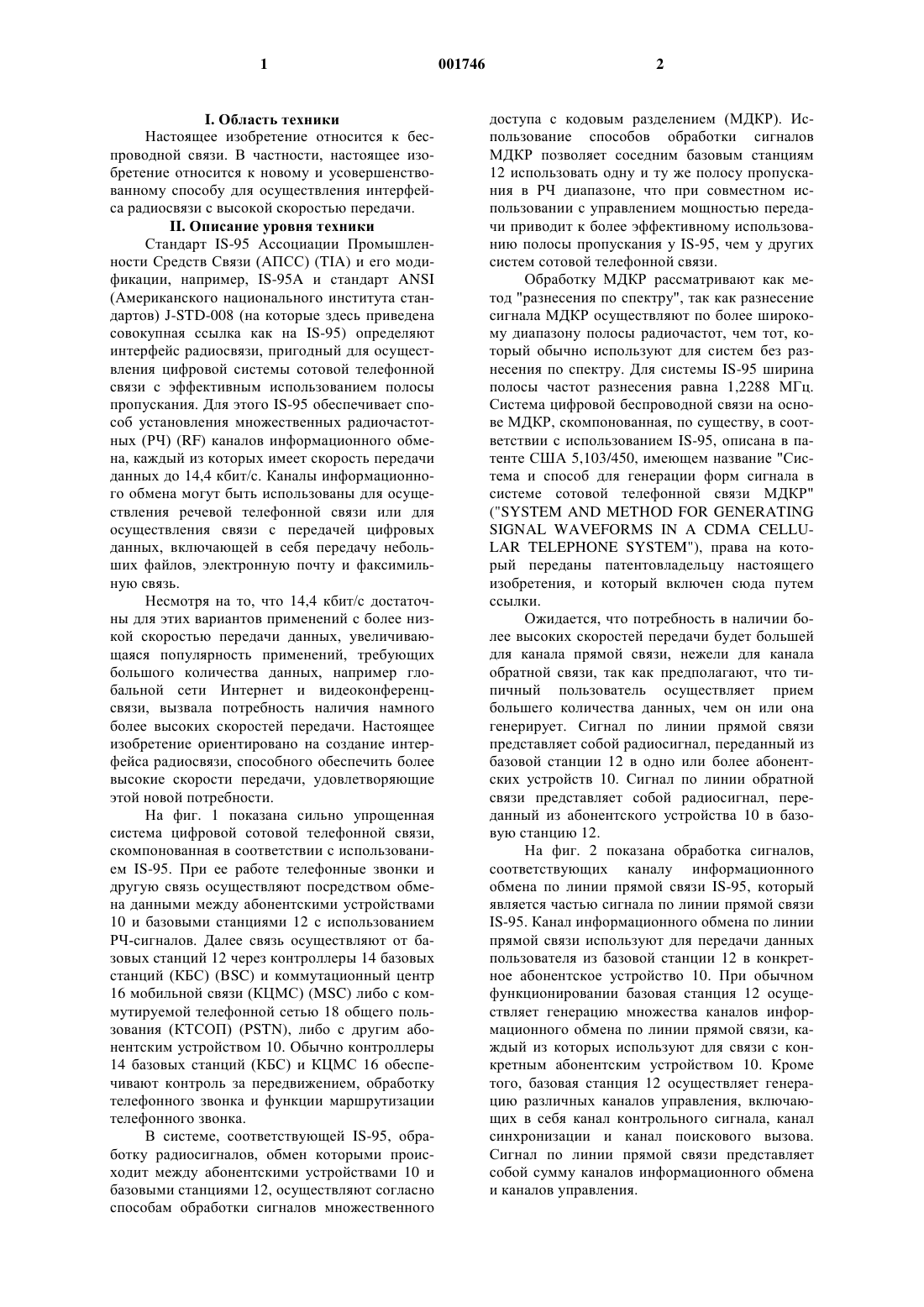

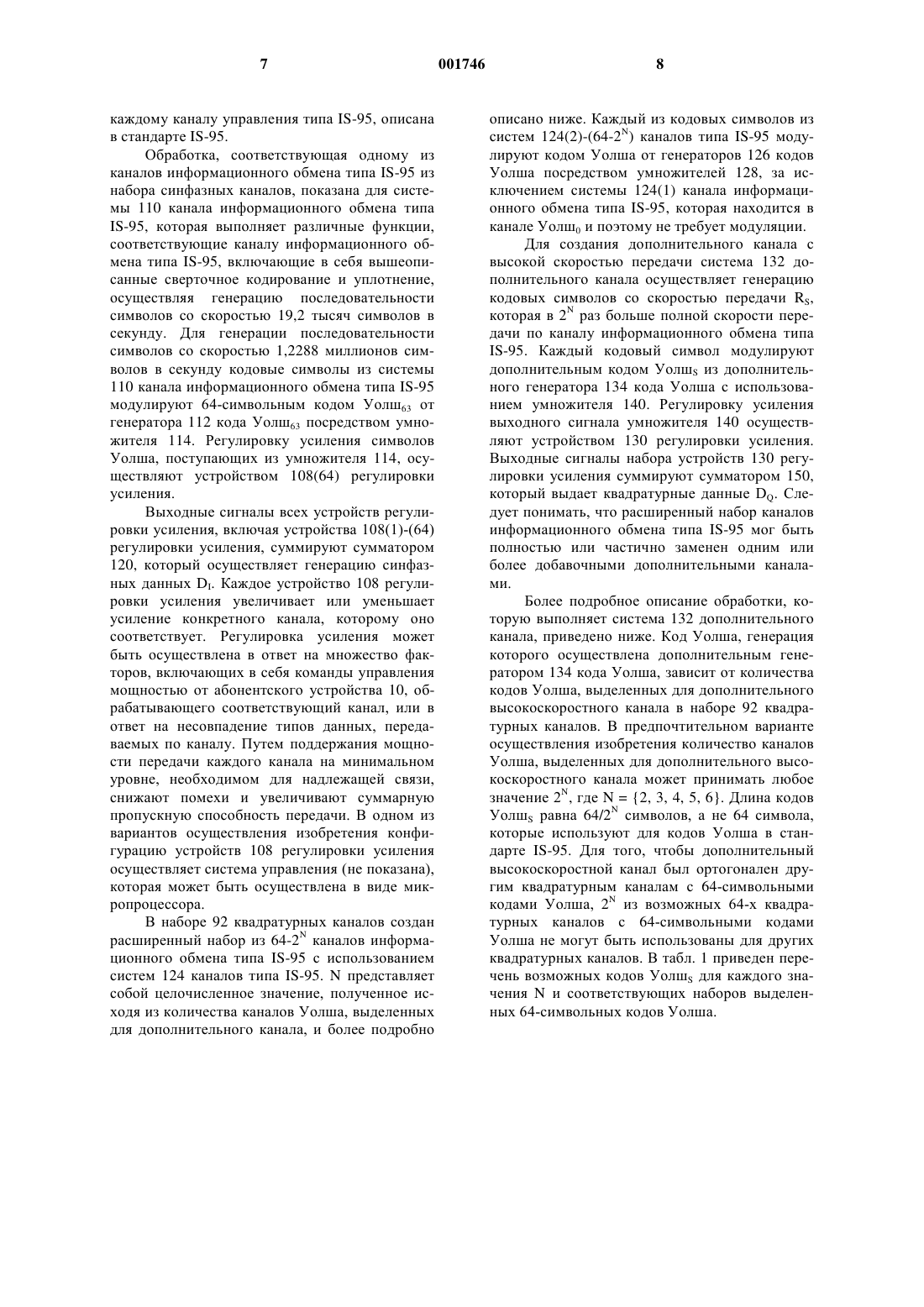

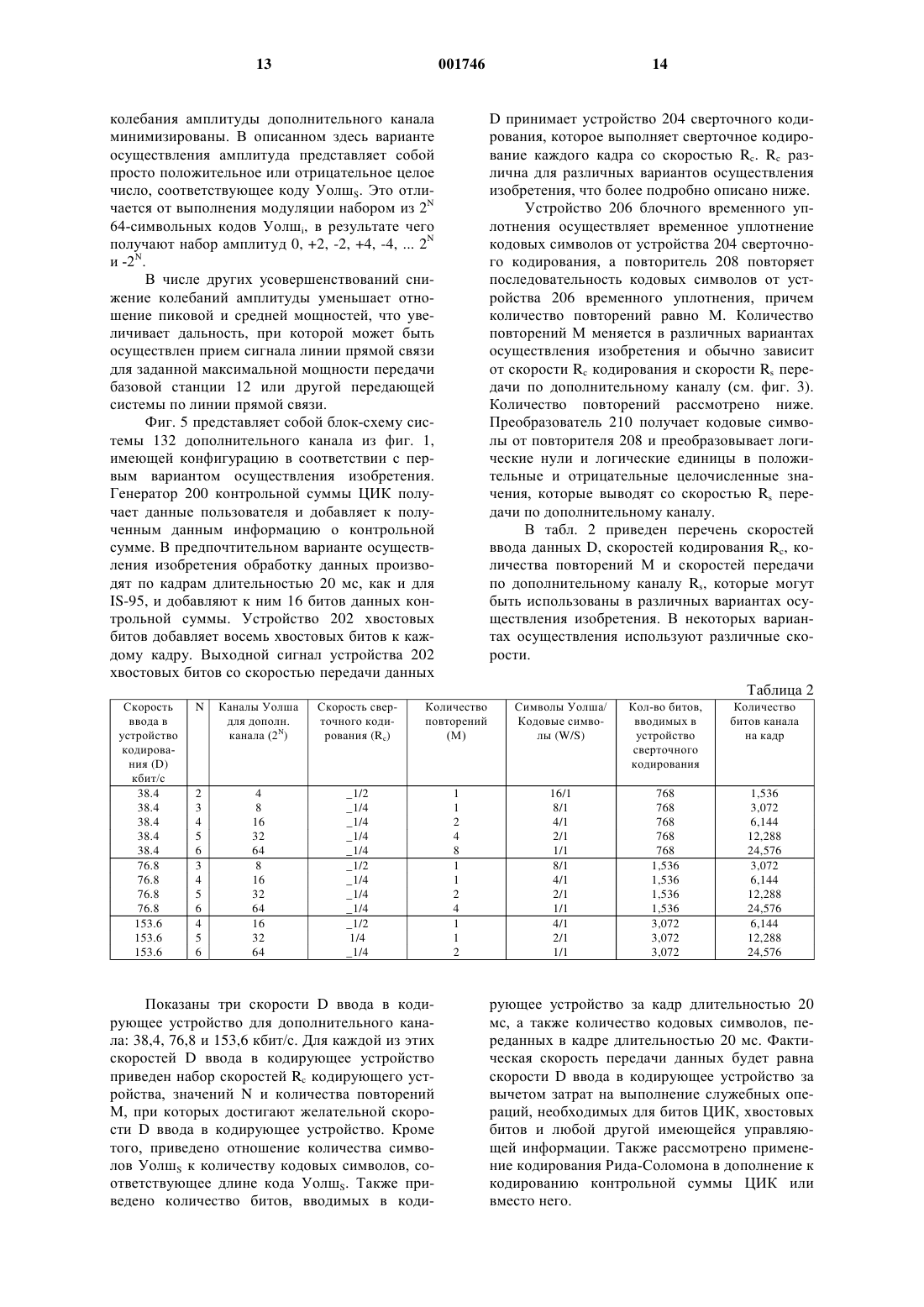

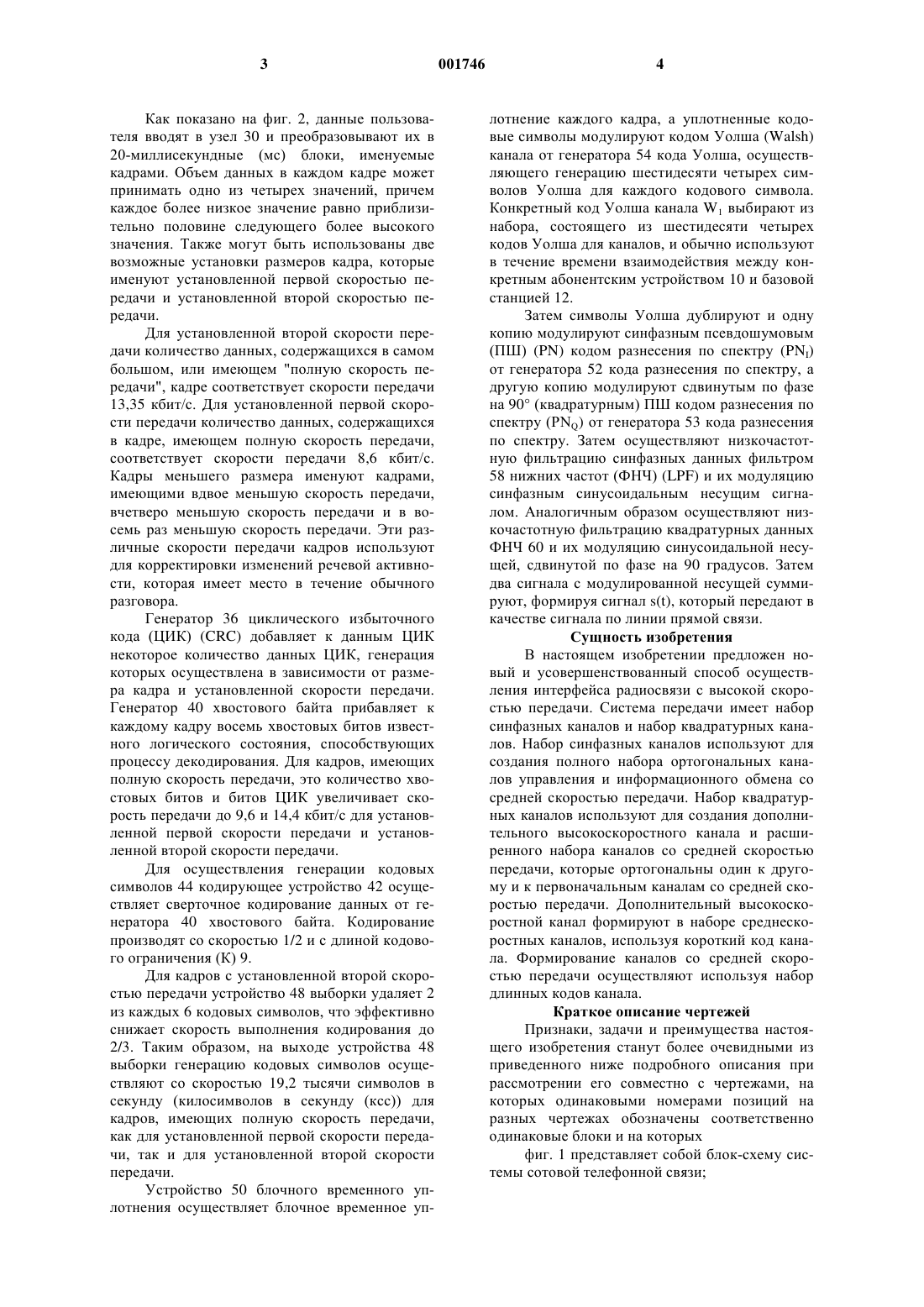

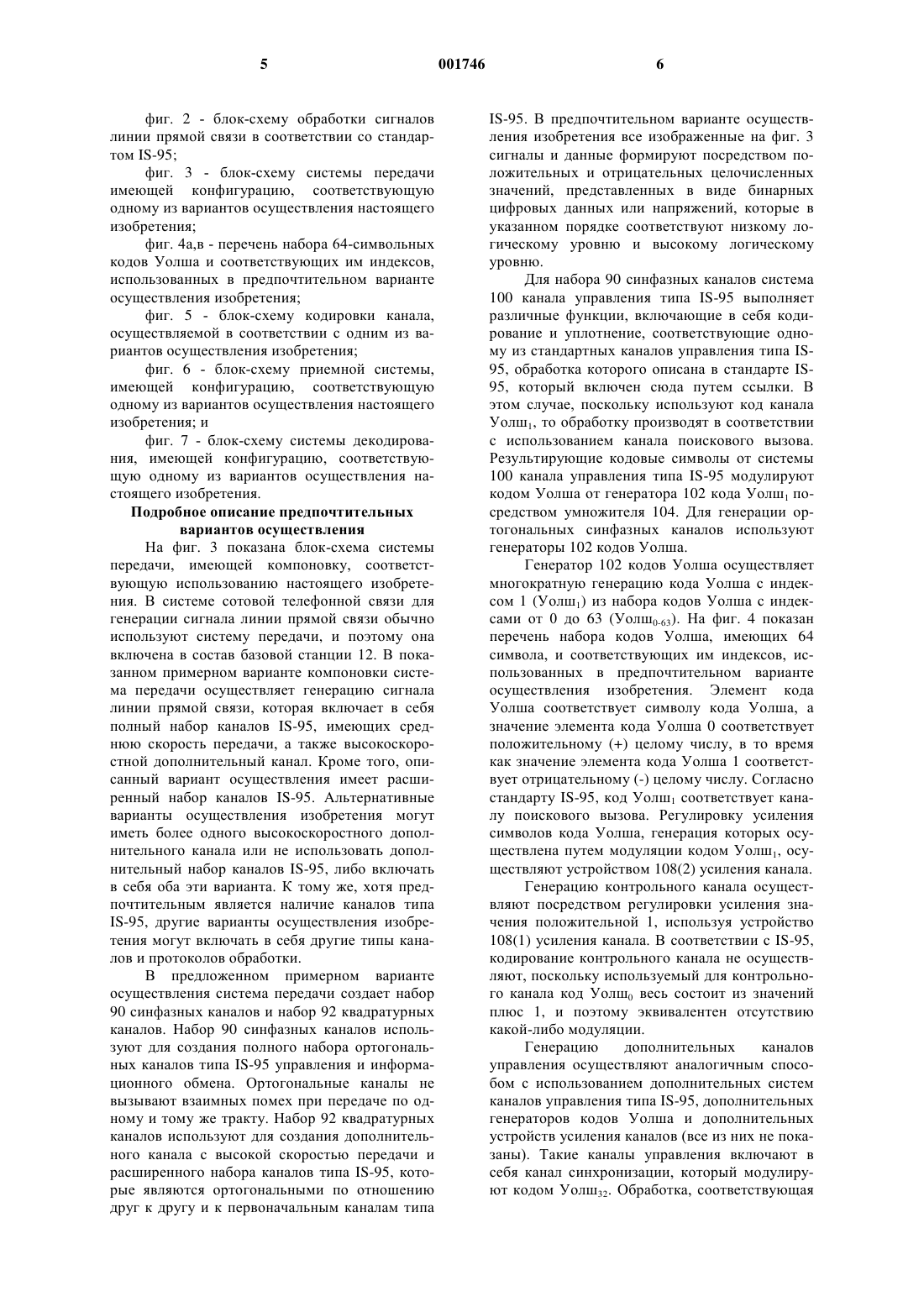

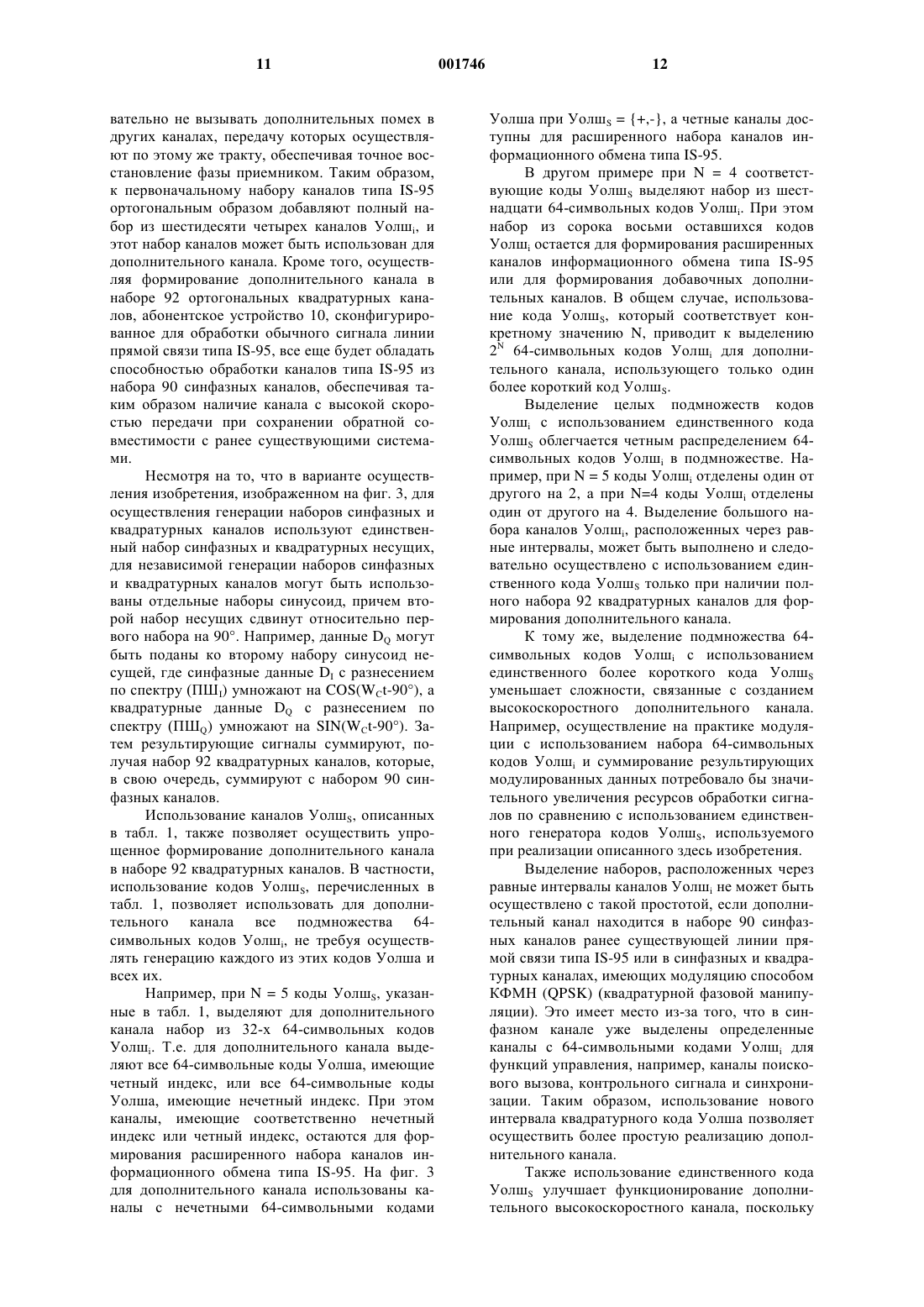

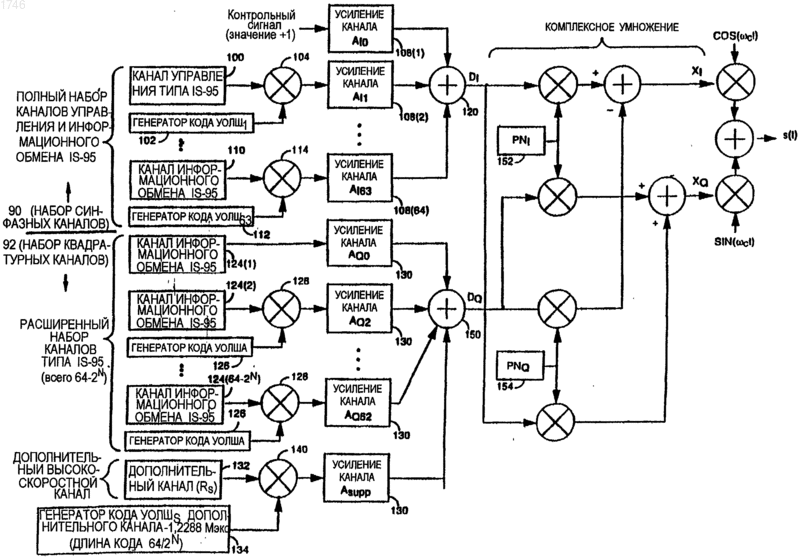

I. Область техники Настоящее изобретение относится к беспроводной связи. В частности, настоящее изобретение относится к новому и усовершенствованному способу для осуществления интерфейса радиосвязи с высокой скоростью передачи.II. Описание уровня техники Стандарт IS-95 Ассоциации Промышленности Средств Связи (АПСС) (TIA) и его модификации, например, IS-95A и стандарт ANSI(Американского национального института стандартов) J-STD-008 (на которые здесь приведена совокупная ссылка как на IS-95) определяют интерфейс радиосвязи, пригодный для осуществления цифровой системы сотовой телефонной связи с эффективным использованием полосы пропускания. Для этого IS-95 обеспечивает способ установления множественных радиочастотных (РЧ) (RF) каналов информационного обмена, каждый из которых имеет скорость передачи данных до 14,4 кбит/с. Каналы информационного обмена могут быть использованы для осуществления речевой телефонной связи или для осуществления связи с передачей цифровых данных, включающей в себя передачу небольших файлов, электронную почту и факсимильную связь. Несмотря на то, что 14,4 кбит/с достаточны для этих вариантов применений с более низкой скоростью передачи данных, увеличивающаяся популярность применений, требующих большого количества данных, например глобальной сети Интернет и видеоконференцсвязи, вызвала потребность наличия намного более высоких скоростей передачи. Настоящее изобретение ориентировано на создание интерфейса радиосвязи, способного обеспечить более высокие скорости передачи, удовлетворяющие этой новой потребности. На фиг. 1 показана сильно упрощенная система цифровой сотовой телефонной связи,скомпонованная в соответствии с использованием IS-95. При ее работе телефонные звонки и другую связь осуществляют посредством обмена данными между абонентскими устройствами 10 и базовыми станциями 12 с использованием РЧ-сигналов. Далее связь осуществляют от базовых станций 12 через контроллеры 14 базовых станций (КБС) (BSC) и коммутационный центр 16 мобильной связи (КЦМС) (MSC) либо с коммутируемой телефонной сетью 18 общего пользования (КТСОП) (PSTN), либо с другим абонентским устройством 10. Обычно контроллеры 14 базовых станций (КБС) и КЦМС 16 обеспечивают контроль за передвижением, обработку телефонного звонка и функции маршрутизации телефонного звонка. В системе, соответствующей IS-95, обработку радиосигналов, обмен которыми происходит между абонентскими устройствами 10 и базовыми станциями 12, осуществляют согласно способам обработки сигналов множественного 2 доступа с кодовым разделением (МДКР). Использование способов обработки сигналов МДКР позволяет соседним базовым станциям 12 использовать одну и ту же полосу пропускания в РЧ диапазоне, что при совместном использовании с управлением мощностью передачи приводит к более эффективному использованию полосы пропускания у IS-95, чем у других систем сотовой телефонной связи. Обработку МДКР рассматривают как метод "разнесения по спектру", так как разнесение сигнала МДКР осуществляют по более широкому диапазону полосы радиочастот, чем тот, который обычно используют для систем без разнесения по спектру. Для системы IS-95 ширина полосы частот разнесения равна 1,2288 МГц. Система цифровой беспроводной связи на основе МДКР, скомпонованная, по существу, в соответствии с использованием IS-95, описана в патенте США 5,103/450, имеющем название "Система и способ для генерации форм сигнала в системе сотовой телефонной связи МДКР"SIGNAL WAVEFORMS IN A CDMA CELLULAR TELEPHONE SYSTEM"), права на который переданы патентовладельцу настоящего изобретения, и который включен сюда путем ссылки. Ожидается, что потребность в наличии более высоких скоростей передачи будет большей для канала прямой связи, нежели для канала обратной связи, так как предполагают, что типичный пользователь осуществляет прием большего количества данных, чем он или она генерирует. Сигнал по линии прямой связи представляет собой радиосигнал, переданный из базовой станции 12 в одно или более абонентских устройств 10. Сигнал по линии обратной связи представляет собой радиосигнал, переданный из абонентского устройства 10 в базовую станцию 12. На фиг. 2 показана обработка сигналов,соответствующих каналу информационного обмена по линии прямой связи IS-95, который является частью сигнала по линии прямой связиIS-95. Канал информационного обмена по линии прямой связи используют для передачи данных пользователя из базовой станции 12 в конкретное абонентское устройство 10. При обычном функционировании базовая станция 12 осуществляет генерацию множества каналов информационного обмена по линии прямой связи, каждый из которых используют для связи с конкретным абонентским устройством 10. Кроме того, базовая станция 12 осуществляет генерацию различных каналов управления, включающих в себя канал контрольного сигнала, канал синхронизации и канал поискового вызова. Сигнал по линии прямой связи представляет собой сумму каналов информационного обмена и каналов управления. 3 Как показано на фиг. 2, данные пользователя вводят в узел 30 и преобразовывают их в 20-миллисекундные (мс) блоки, именуемые кадрами. Объем данных в каждом кадре может принимать одно из четырех значений, причем каждое более низкое значение равно приблизительно половине следующего более высокого значения. Также могут быть использованы две возможные установки размеров кадра, которые именуют установленной первой скоростью передачи и установленной второй скоростью передачи. Для установленной второй скорости передачи количество данных, содержащихся в самом большом, или имеющем "полную скорость передачи", кадре соответствует скорости передачи 13,35 кбит/с. Для установленной первой скорости передачи количество данных, содержащихся в кадре, имеющем полную скорость передачи,соответствует скорости передачи 8,6 кбит/с. Кадры меньшего размера именуют кадрами,имеющими вдвое меньшую скорость передачи,вчетверо меньшую скорость передачи и в восемь раз меньшую скорость передачи. Эти различные скорости передачи кадров используют для корректировки изменений речевой активности, которая имеет место в течение обычного разговора. Генератор 36 циклического избыточного кода (ЦИК) (CRC) добавляет к данным ЦИК некоторое количество данных ЦИК, генерация которых осуществлена в зависимости от размера кадра и установленной скорости передачи. Генератор 40 хвостового байта прибавляет к каждому кадру восемь хвостовых битов известного логического состояния, способствующих процессу декодирования. Для кадров, имеющих полную скорость передачи, это количество хвостовых битов и битов ЦИК увеличивает скорость передачи до 9,6 и 14,4 кбит/с для установленной первой скорости передачи и установленной второй скорости передачи. Для осуществления генерации кодовых символов 44 кодирующее устройство 42 осуществляет сверточное кодирование данных от генератора 40 хвостового байта. Кодирование производят со скоростью 1/2 и с длиной кодового ограничения (К) 9. Для кадров с установленной второй скоростью передачи устройство 48 выборки удаляет 2 из каждых 6 кодовых символов, что эффективно снижает скорость выполнения кодирования до 2/3. Таким образом, на выходе устройства 48 выборки генерацию кодовых символов осуществляют со скоростью 19,2 тысячи символов в секунду (килосимволов в секунду (кcс для кадров, имеющих полную скорость передачи,как для установленной первой скорости передачи, так и для установленной второй скорости передачи. Устройство 50 блочного временного уплотнения осуществляет блочное временное уп 001746 4 лотнение каждого кадра, а уплотненные кодовые символы модулируют кодом Уолша (Walsh) канала от генератора 54 кода Уолша, осуществляющего генерацию шестидесяти четырех символов Уолша для каждого кодового символа. Конкретный код Уолша канала W1 выбирают из набора, состоящего из шестидесяти четырех кодов Уолша для каналов, и обычно используют в течение времени взаимодействия между конкретным абонентским устройством 10 и базовой станцией 12. Затем символы Уолша дублируют и одну копию модулируют синфазным псевдошумовым(ПШ) (PN) кодом разнесения по спектру (PNI) от генератора 52 кода разнесения по спектру, а другую копию модулируют сдвинутым по фазе на 90 (квадратурным) ПШ кодом разнесения по спектру (РNQ) от генератора 53 кода разнесения по спектру. Затем осуществляют низкочастотную фильтрацию синфазных данных фильтром 58 нижних частот (ФНЧ) (LPF) и их модуляцию синфазным синусоидальным несущим сигналом. Аналогичным образом осуществляют низкочастотную фильтрацию квадратурных данных ФНЧ 60 и их модуляцию синусоидальной несущей, сдвинутой по фазе на 90 градусов. Затем два сигнала с модулированной несущей суммируют, формируя сигнал s(t), который передают в качестве сигнала по линии прямой связи. Сущность изобретения В настоящем изобретении предложен новый и усовершенствованный способ осуществления интерфейса радиосвязи с высокой скоростью передачи. Система передачи имеет набор синфазных каналов и набор квадратурных каналов. Набор синфазных каналов используют для создания полного набора ортогональных каналов управления и информационного обмена со средней скоростью передачи. Набор квадратурных каналов используют для создания дополнительного высокоскоростного канала и расширенного набора каналов со средней скоростью передачи, которые ортогональны один к другому и к первоначальным каналам со средней скоростью передачи. Дополнительный высокоскоростной канал формируют в наборе среднескоростных каналов, используя короткий код канала. Формирование каналов со средней скоростью передачи осуществляют используя набор длинных кодов канала. Краткое описание чертежей Признаки, задачи и преимущества настоящего изобретения станут более очевидными из приведенного ниже подробного описания при рассмотрении его совместно с чертежами, на которых одинаковыми номерами позиций на разных чертежах обозначены соответственно одинаковые блоки и на которых фиг. 1 представляет собой блок-схему системы сотовой телефонной связи; 5 фиг. 2 - блок-схему обработки сигналов линии прямой связи в соответствии со стандартом IS-95; фиг. 3 - блок-схему системы передачи имеющей конфигурацию, соответствующую одному из вариантов осуществления настоящего изобретения; фиг. 4 а,в - перечень набора 64-символьных кодов Уолша и соответствующих им индексов,использованных в предпочтительном варианте осуществления изобретения; фиг. 5 - блок-схему кодировки канала,осуществляемой в соответствии с одним из вариантов осуществления изобретения; фиг. 6 - блок-схему приемной системы,имеющей конфигурацию, соответствующую одному из вариантов осуществления настоящего изобретения; и фиг. 7 - блок-схему системы декодирования, имеющей конфигурацию, соответствующую одному из вариантов осуществления настоящего изобретения. Подробное описание предпочтительных вариантов осуществления На фиг. 3 показана блок-схема системы передачи, имеющей компоновку, соответствующую использованию настоящего изобретения. В системе сотовой телефонной связи для генерации сигнала линии прямой связи обычно используют систему передачи, и поэтому она включена в состав базовой станции 12. В показанном примерном варианте компоновки система передачи осуществляет генерацию сигнала линии прямой связи, которая включает в себя полный набор каналов IS-95, имеющих среднюю скорость передачи, а также высокоскоростной дополнительный канал. Кроме того, описанный вариант осуществления имеет расширенный набор каналов IS-95. Альтернативные варианты осуществления изобретения могут иметь более одного высокоскоростного дополнительного канала или не использовать дополнительный набор каналов IS-95, либо включать в себя оба эти варианта. К тому же, хотя предпочтительным является наличие каналов типаIS-95, другие варианты осуществления изобретения могут включать в себя другие типы каналов и протоколов обработки. В предложенном примерном варианте осуществления система передачи создает набор 90 синфазных каналов и набор 92 квадратурных каналов. Набор 90 синфазных каналов используют для создания полного набора ортогональных каналов типа IS-95 управления и информационного обмена. Ортогональные каналы не вызывают взаимных помех при передаче по одному и тому же тракту. Набор 92 квадратурных каналов используют для создания дополнительного канала с высокой скоростью передачи и расширенного набора каналов типа IS-95, которые являются ортогональными по отношению друг к другу и к первоначальным каналам типаIS-95. В предпочтительном варианте осуществления изобретения все изображенные на фиг. 3 сигналы и данные формируют посредством положительных и отрицательных целочисленных значений, представленных в виде бинарных цифровых данных или напряжений, которые в указанном порядке соответствуют низкому логическому уровню и высокому логическому уровню. Для набора 90 синфазных каналов система 100 канала управления типа IS-95 выполняет различные функции, включающие в себя кодирование и уплотнение, соответствующие одному из стандартных каналов управления типа IS95, обработка которого описана в стандарте IS95, который включен сюда путем ссылки. В этом случае, поскольку используют код канала Уолш 1, то обработку производят в соответствии с использованием канала поискового вызова. Результирующие кодовые символы от системы 100 канала управления типа IS-95 модулируют кодом Уолша от генератора 102 кода Уолш 1 посредством умножителя 104. Для генерации ортогональных синфазных каналов используют генераторы 102 кодов Уолша. Генератор 102 кодов Уолша осуществляет многократную генерацию кода Уолша с индексом 1 (Уолш 1) из набора кодов Уолша с индексами от 0 до 63 (Уолш 0-63). На фиг. 4 показан перечень набора кодов Уолша, имеющих 64 символа, и соответствующих им индексов, использованных в предпочтительном варианте осуществления изобретения. Элемент кода Уолша соответствует символу кода Уолша, а значение элемента кода Уолша 0 соответствует положительному (+) целому числу, в то время как значение элемента кода Уолша 1 соответствует отрицательному (-) целому числу. Согласно стандарту IS-95, код Уолш 1 соответствует каналу поискового вызова. Регулировку усиления символов кода Уолша, генерация которых осуществлена путем модуляции кодом Уолш 1, осуществляют устройством 108(2) усиления канала. Генерацию контрольного канала осуществляют посредством регулировки усиления значения положительной 1, используя устройство 108(1) усиления канала. В соответствии с IS-95,кодирование контрольного канала не осуществляют, поскольку используемый для контрольного канала код Уолш 0 весь состоит из значений плюс 1, и поэтому эквивалентен отсутствию какой-либо модуляции. Генерацию дополнительных каналов управления осуществляют аналогичным способом с использованием дополнительных систем каналов управления типа IS-95, дополнительных генераторов кодов Уолша и дополнительных устройств усиления каналов (все из них не показаны). Такие каналы управления включают в себя канал синхронизации, который модулируют кодом Уолш 32. Обработка, соответствующая 7 каждому каналу управления типа IS-95, описана в стандарте IS-95. Обработка, соответствующая одному из каналов информационного обмена типа IS-95 из набора синфазных каналов, показана для системы 110 канала информационного обмена типаIS-95, которая выполняет различные функции,соответствующие каналу информационного обмена типа IS-95, включающие в себя вышеописанные сверточное кодирование и уплотнение,осуществляя генерацию последовательности символов со скоростью 19,2 тысяч символов в секунду. Для генерации последовательности символов со скоростью 1,2288 миллионов символов в секунду кодовые символы из системы 110 канала информационного обмена типа IS-95 модулируют 64-символьным кодом Уолш 63 от генератора 112 кода Уолш 63 посредством умножителя 114. Регулировку усиления символов Уолша, поступающих из умножителя 114, осуществляют устройством 108(64) регулировки усиления. Выходные сигналы всех устройств регулировки усиления, включая устройства 108(1)-(64) регулировки усиления, суммируют сумматором 120, который осуществляет генерацию синфазных данных DI. Каждое устройство 108 регулировки усиления увеличивает или уменьшает усиление конкретного канала, которому оно соответствует. Регулировка усиления может быть осуществлена в ответ на множество факторов, включающих в себя команды управления мощностью от абонентского устройства 10, обрабатывающего соответствующий канал, или в ответ на несовпадение типов данных, передаваемых по каналу. Путем поддержания мощности передачи каждого канала на минимальном уровне, необходимом для надлежащей связи,снижают помехи и увеличивают суммарную пропускную способность передачи. В одном из вариантов осуществления изобретения конфигурацию устройств 108 регулировки усиления осуществляет система управления (не показана),которая может быть осуществлена в виде микропроцессора. В наборе 92 квадратурных каналов создан расширенный набор из 64-2N каналов информационного обмена типа IS-95 с использованием систем 124 каналов типа IS-95. N представляет собой целочисленное значение, полученное исходя из количества каналов Уолша, выделенных для дополнительного канала, и более подробно 8 описано ниже. Каждый из кодовых символов из систем 124(2)-(64-2N) каналов типа IS-95 модулируют кодом Уолша от генераторов 126 кодов Уолша посредством умножителей 128, за исключением системы 124(1) канала информационного обмена типа IS-95, которая находится в канале Уолш 0 и поэтому не требует модуляции. Для создания дополнительного канала с высокой скоростью передачи система 132 дополнительного канала осуществляет генерацию кодовых символов со скоростью передачи RS,которая в 2N раз больше полной скорости передачи по каналу информационного обмена типаIS-95. Каждый кодовый символ модулируют дополнительным кодом УолшS из дополнительного генератора 134 кода Уолша с использованием умножителя 140. Регулировку усиления выходного сигнала умножителя 140 осуществляют устройством 130 регулировки усиления. Выходные сигналы набора устройств 130 регулировки усиления суммируют сумматором 150,который выдает квадратурные данные DQ. Следует понимать, что расширенный набор каналов информационного обмена типа IS-95 мог быть полностью или частично заменен одним или более добавочными дополнительными каналами. Более подробное описание обработки, которую выполняет система 132 дополнительного канала, приведено ниже. Код Уолша, генерация которого осуществлена дополнительным генератором 134 кода Уолша, зависит от количества кодов Уолша, выделенных для дополнительного высокоскоростного канала в наборе 92 квадратурных каналов. В предпочтительном варианте осуществления изобретения количество каналов Уолша, выделенных для дополнительного высокоскоростного канала может принимать любое значение 2N, где N = 2, 3, 4, 5, 6. Длина кодов УолшS равна 64/2N символов, а не 64 символа,которые используют для кодов Уолша в стандарте IS-95. Для того, чтобы дополнительный высокоскоростной канал был ортогонален другим квадратурным каналам с 64-символьными кодами Уолша, 2N из возможных 64-х квадратурных каналов с 64-символьными кодами Уолша не могут быть использованы для других квадратурных каналов. В табл. 1 приведен перечень возможных кодов УолшS для каждого значения N и соответствующих наборов выделенных 64-символьных кодов Уолша.+ иуказывают положительное или отрицательное целочисленное значение, причем в предпочтительном варианте это целое число равно 1. Очевидно, что количество символов Уолша в каждом коде УолшS изменяется при изменении N, и во всех случаях меньше, чем количество символов в кодах Уолша для каналов типа IS-95. Таким образом, дополнительный канал формируют с использованием короткого кода Уолша для канала, а каналы типа IS-95 формируют с использованием более длинных кодов Уолша для каналов. Вне зависимости от длины кода Уолша, в описанном варианте осуществления изобретения символы подают со скоростью 1,2288 миллионов элементов кода(Мегаэлементов кода) в секунду (Мэк/с). Таким образом, повторение кодов УолшS меньшей длины осуществляют более часто. Производят комплексное умножение каналов передачи данных DI и DQ как соответственно первых действительной и мнимой составляющих на коды PNI и РNQ разнесения по спектру, в качестве соответственно вторых действительной и мнимой составляющих, получая в результате синфазную (или действительную) составляющую ХI и квадратурную (или комплексную) составляющую XQ. Генерацию кодов РNI и РNQ разнесения по спектру осуществляют посредством генераторов 152 и 154 кодов разнесения по спектру. Коды PNI и РNQ разнесения по спектру подают со скоростью 1,2288 Мэк/с. Выполненная операция комплексного умножения показана в уравнении (1).(XI + jXQ) = (DI + jDQ)(PNI + jPNQ) (l). Затем осуществляют низкочастотную фильтрацию синфазной составляющей XI до полосы частот 1,2288 МГц (не показано) и преобразование с повышением частоты путем перемножения с синфазной несущей COS(WCt). Аналогичным образом осуществляют низкочастотную фильтрацию квадратурной составляющей ХQ до полосы частот 1,2288 МГц (не показано) и преобразование с повышением частоты путем перемножения с квадратурной несущейSIN(WCt). Преобразованные с повышением частоты составляющие XI и XQ суммируют, получая в результате сигнал s(t) линии прямой связи. Комплексное умножение позволяет набору 92 квадратурных каналов оставаться ортогональным набору 90 синфазных каналов и следо 11 вательно не вызывать дополнительных помех в других каналах, передачу которых осуществляют по этому же тракту, обеспечивая точное восстановление фазы приемником. Таким образом,к первоначальному набору каналов типа IS-95 ортогональным образом добавляют полный набор из шестидесяти четырех каналов Уолшi, и этот набор каналов может быть использован для дополнительного канала. Кроме того, осуществляя формирование дополнительного канала в наборе 92 ортогональных квадратурных каналов, абонентское устройство 10, сконфигурированное для обработки обычного сигнала линии прямой связи типа IS-95, все еще будет обладать способностью обработки каналов типа IS-95 из набора 90 синфазных каналов, обеспечивая таким образом наличие канала с высокой скоростью передачи при сохранении обратной совместимости с ранее существующими системами. Несмотря на то, что в варианте осуществления изобретения, изображенном на фиг. 3, для осуществления генерации наборов синфазных и квадратурных каналов используют единственный набор синфазных и квадратурных несущих,для независимой генерации наборов синфазных и квадратурных каналов могут быть использованы отдельные наборы синусоид, причем второй набор несущих сдвинут относительно первого набора на 90. Например, данные DQ могут быть поданы ко второму набору синусоид несущей, где синфазные данные DI с разнесением по спектру (ПШI) умножают на COS(WCt-90), а квадратурные данные DQ с разнесением по спектру (ПШQ) умножают на SIN(WCt-90). Затем результирующие сигналы суммируют, получая набор 92 квадратурных каналов, которые,в свою очередь, суммируют с набором 90 синфазных каналов. Использование каналов УолшS, описанных в табл. 1, также позволяет осуществить упрощенное формирование дополнительного канала в наборе 92 квадратурных каналов. В частности,использование кодов УолшS, перечисленных в табл. 1, позволяет использовать для дополнительного канала все подмножества 64 символьных кодов Уолшi, не требуя осуществлять генерацию каждого из этих кодов Уолша и всех их. Например, при N = 5 коды УолшS, указанные в табл. 1, выделяют для дополнительного канала набор из 32-х 64-символьных кодов Уолшi. Т.е. для дополнительного канала выделяют все 64-символьные коды Уолша, имеющие четный индекс, или все 64-символьные коды Уолша, имеющие нечетный индекс. При этом каналы, имеющие соответственно нечетный индекс или четный индекс, остаются для формирования расширенного набора каналов информационного обмена типа IS-95. На фиг. 3 для дополнительного канала использованы каналы с нечетными 64-символьными кодами 12 Уолша при УолшS = +,-, а четные каналы доступны для расширенного набора каналов информационного обмена типа IS-95. В другом примере при N = 4 соответствующие коды УолшS выделяют набор из шестнадцати 64-символьных кодов Уолшi. При этом набор из сорока восьми оставшихся кодов Уолшi остается для формирования расширенных каналов информационного обмена типа IS-95 или для формирования добавочных дополнительных каналов. В общем случае, использование кода УолшS, который соответствует конкретному значению N, приводит к выделению 2N 64-символьных кодов Уолшi для дополнительного канала, использующего только один более короткий код УолшS. Выделение целых подмножеств кодов Уолшi с использованием единственного кода УолшS облегчается четным распределением 64 символьных кодов Уолшi в подмножестве. Например, при N = 5 коды Уолшi отделены один от другого на 2, а при N=4 коды Уолшi отделены один от другого на 4. Выделение большого набора каналов Уолшi, расположенных через равные интервалы, может быть выполнено и следовательно осуществлено с использованием единственного кода УолшS только при наличии полного набора 92 квадратурных каналов для формирования дополнительного канала. К тому же, выделение подмножества 64 символьных кодов Уолшi с использованием единственного более короткого кода УолшS уменьшает сложности, связанные с созданием высокоскоростного дополнительного канала. Например, осуществление на практике модуляции с использованием набора 64-символьных кодов Уолшi и суммирование результирующих модулированных данных потребовало бы значительного увеличения ресурсов обработки сигналов по сравнению с использованием единственного генератора кодов УолшS, используемого при реализации описанного здесь изобретения. Выделение наборов, расположенных через равные интервалы каналов Уолшi не может быть осуществлено с такой простотой, если дополнительный канал находится в наборе 90 синфазных каналов ранее существующей линии прямой связи типа IS-95 или в синфазных и квадратурных каналах, имеющих модуляцию способом КФМН (QPSK) (квадратурной фазовой манипуляции). Это имеет место из-за того, что в синфазном канале уже выделены определенные каналы с 64-символьными кодами Уолшi для функций управления, например, каналы поискового вызова, контрольного сигнала и синхронизации. Таким образом, использование нового интервала квадратурного кода Уолша позволяет осуществить более простую реализацию дополнительного канала. Также использование единственного кода УолшS улучшает функционирование дополнительного высокоскоростного канала, посколькуD принимает устройство 204 сверточного кодирования, которое выполняет сверточное кодирование каждого кадра со скоростью Rc. Rc различна для различных вариантов осуществления изобретения, что более подробно описано ниже. Устройство 206 блочного временного уплотнения осуществляет временное уплотнение кодовых символов от устройства 204 сверточного кодирования, а повторитель 208 повторяет последовательность кодовых символов от устройства 206 временного уплотнения, причем количество повторений равно М. Количество повторений М меняется в различных вариантах осуществления изобретения и обычно зависит от скорости Rc кодирования и скорости Rs передачи по дополнительному каналу (см. фиг. 3). Количество повторений рассмотрено ниже. Преобразователь 210 получает кодовые символы от повторителя 208 и преобразовывает логические нули и логические единицы в положительные и отрицательные целочисленные значения, которые выводят со скоростью Rs передачи по дополнительному каналу. В табл. 2 приведен перечень скоростей ввода данных D, скоростей кодирования Rc, количества повторений М и скоростей передачи по дополнительному каналу Rs, которые могут быть использованы в различных вариантах осуществления изобретения. В некоторых вариантах осуществления используют различные скорости. колебания амплитуды дополнительного канала минимизированы. В описанном здесь варианте осуществления амплитуда представляет собой просто положительное или отрицательное целое число, соответствующее коду УолшS. Это отличается от выполнения модуляции набором из 2N 64-символьных кодов Уолшi, в результате чего получают набор амплитуд 0, +2, -2, +4, -4,2N и -2N. В числе других усовершенствований снижение колебаний амплитуды уменьшает отношение пиковой и средней мощностей, что увеличивает дальность, при которой может быть осуществлен прием сигнала линии прямой связи для заданной максимальной мощности передачи базовой станции 12 или другой передающей системы по линии прямой связи. Фиг. 5 представляет собой блок-схему системы 132 дополнительного канала из фиг. 1,имеющей конфигурацию в соответствии с первым вариантом осуществления изобретения. Генератор 200 контрольной суммы ЦИК получает данные пользователя и добавляет к полученным данным информацию о контрольной сумме. В предпочтительном варианте осуществления изобретения обработку данных производят по кадрам длительностью 20 мс, как и дляIS-95, и добавляют к ним 16 битов данных контрольной суммы. Устройство 202 хвостовых битов добавляет восемь хвостовых битов к каждому кадру. Выходной сигнал устройства 202 хвостовых битов со скоростью передачи данных Каналы Уолша для дополн. канала (2N) Скорость сверточного кодирования (Rc) Количество битов канала на кадр Показаны три скорости D ввода в кодирующее устройство для дополнительного канала: 38,4, 76,8 и 153,6 кбит/с. Для каждой из этих скоростей D ввода в кодирующее устройство приведен набор скоростей Rc кодирующего устройства, значений N и количества повторений М, при которых достигают желательной скорости D ввода в кодирующее устройство. Кроме того, приведено отношение количества символов УолшS к количеству кодовых символов, соответствующее длине кода УолшS. Также приведено количество битов, вводимых в коди рующее устройство за кадр длительностью 20 мс, а также количество кодовых символов, переданных в кадре длительностью 20 мс. Фактическая скорость передачи данных будет равна скорости D ввода в кодирующее устройство за вычетом затрат на выполнение служебных операций, необходимых для битов ЦИК, хвостовых битов и любой другой имеющейся управляющей информации. Также рассмотрено применение кодирования Рида-Соломона в дополнение к кодированию контрольной суммы ЦИК или вместо него. 15 В общем случае для того, чтобы разнести дополнительный канал по наибольшему количеству каналов Уолшi, желательно использовать наибольшее из возможных значений N для дополнительного канала. Разнесение дополнительного канала по большему набору каналов Уолшi минимизирует влияние взаимных межканальных помех между двумя соответствующими каналами Уолшi из набора 90 синфазных каналов и набора 92 квадратурных каналов. Эти межканальные помехи вызваны неидеальной фазовой синхронизацией, которая имеет место при обработке при приеме. Путем разнесения дополнительного канала по большему набору каналов Уолшi минимизируют величину межканальных помех, которые имеют место для любого конкретного канала Уолшi в наборе 90 синфазных каналов, так как часть дополнительного канала в этом канале Уолшi мала. К тому же, разнесение дополнительного канала по большему набору каналов Уолшi с большей суммарной скоростью передачи символов по каналу позволяет осуществить более сильное разнесение символов, что улучшает пропускную способность канала в условиях затухания. Когда количество каналов Уолша, необходимых для обеспечения требуемой скорости D ввода в кодирующее устройство, использующее кодирование со скоростью 1/2, меньше, чем количество доступных каналов Уолша, по меньшей мере, в два раза, пропускную способность улучшают посредством разнесения сигнала по большему количеству каналов Уолша. Более высокую скорость передачи символов по каналу для большего количества каналов Уолша получают, используя код со скоростью 1/4, а не со скоростью 1/2, или путем повторения последовательности, или посредством обоих способов. Код со скоростью 1/4 обеспечивает дополнительный выигрыш в кодировании по сравнению с кодом со скоростью 1/2 при благоприятных условиях и в условиях затухания канала, а повторение последовательности обеспечивает улучшенную пропускную способность канала в условиях затухания из-за увеличенного разнесения. В предпочтительном варианте осуществления изобретения осуществлен дополнительный канал, имеющий скорость ввода в кодирующее устройство, равную 76,8 кбит/с с использованием N = 5, скорость кодирующего устройства Rc, равную 1/4 и количество повторений М = 2. Такая реализация обеспечивает скорости передачи данных, соответствующие по порядку величины каналу ISDN (ЦСКУ - цифровой сети с комплексными услугами), включающему в себя достаточную ширину полосы частот для передачи сигналов. Также при использовании N = 5 осуществлена поддержка 32-x дополнительных каналов Уолшi для обеспечения расширенных каналов типа IS-95. 16 Фактическая поддерживаемая скорость передачи по дополнительному каналу будет изменяться в зависимости от множества условий окружающей среды, включающих в себя количество многолучевых трактов, имеющихся при передаче по линии прямой связи. Скорость передачи по дополнительному каналу зависит от количества многолучевых трактов, так как сигналы линии прямой связи, поступающие через различные тракты, больше не являются ортогональными и поэтому вызывают взаимные помехи. Эти помехи увеличиваются при увеличении скоростей передачи из-за того, что необходима дополнительная мощность передачи. Таким образом, чем больше помехи из-за многолучевого распространения, тем меньше поддерживаемая скорость передачи по дополнительному каналу. Следовательно, в случае сред с сильным многолучевым распространением для дополнительного канала предпочтительной является более низкая скорость передачи. В одном из вариантов осуществления изобретения рассмотрена система управления, которая измеряет различные параметры окружающей среды и выбирает оптимальные характеристики обработки дополнительного канала. Также рассмотрено использование подавления сигнала для устранения шума, вызванного многолучевым распространением. Способ и устройство для осуществления такого подавления помех описаны в находящейся в процессе одновременного рассмотрения заявке на патент США 08/518,217, имеющей название "Способ и система для обработки множества передач с множественным доступом" ("METHOD ANDMULTIPLE ACCESS TRANSMISSIONS"), права на которую переданы патентовладельцу настоящего изобретения, и которая включена сюда путем ссылки. Фиг. 6 представляет собой блок-схему приемной системы обработки при приеме для обработки высокоскоростного дополнительного канала в соответствии с одним из вариантов осуществления изобретения. Как правило, приемную систему обработки реализуют в абонентском устройстве 10 системы сотовой телефонной связи. При работе радиосигналы, принятые антенной системой 300, преобразовывают с понижением частоты с синфазной несущей 302 и с квадратурной несущей 304, осуществляя генерацию преобразованных в цифровую форму принятых синфазных выборок RI и принятых квадратурных выборок RQ. Эти принятые выборки подают на показанный модуль устройств поэлементной обработки и на другие устройства поэлементной обработки (не показаны) в соответствии с использованием гребеночного приемника. Каждое устройство поэлементной обработки обрабатывает один экземпляр принятого по дополнительной линии прямой связи сигна 17 ла, а генерация каждого экземпляра обусловлена эффектом многолучевого распространения. Принятые синфазные и квадратурные выборки RI и RQ умножают на комплексно сопряженные значения ПШ кодов разнесения по спектру, генерацию которых осуществляют генератором 306 синфазного кода разнесения и генератором 308 квадратурного кода разнесения, получая на выходе составляющие YI и YQ приемного сигнала. Составляющие YI и YQ приемного сигнала модулируют кодом УолшS, генерация которого осуществлена генератором 310 УолшS, а полученные в результате этого модулированные данные суммируют по количеству символов Уолша в коде УолшS посредством сумматоров 312. Кроме того, составляющиеYI и YQ приемного сигнала суммируют и фильтруют (усредняют) посредством фильтров 316 контрольного сигнала. Затем выходные сигналы сумматоров 312 умножают на комплексно сопряженные значения данных контрольного сигнала из фильтра, а результирующую квадратурную составляющую используют для данных 320 дополнительного канала с гибким принятием решений. Затем дополнительные данные 320 с гибким принятием решений могут быть объединены с данными с гибким принятием решений от других устройств поэлементной обработки (не показаны) и осуществлено декодирование объединенных данных, имеющих гибкое принятие решений. Фиг. 7 представляет собой блок-схему системы декодера, применяемого для декодирования дополнительных данных 320 с гибким принятием решений, в соответствии с одним из вариантов осуществления изобретения. Накапливающий сумматор 400 принимает данные с гибким принятием решений и накапливает выборки данных, имеющих гибкое принятие решений, с количеством М повторений. Затем осуществляют обратное разуплотнение накопленных данных посредством поблочного обращенного перемежителя 402 и их декодирование устройством 404 решетчатого декодирования. Известны различные типы устройств декодирования,включающие в себя декодеры Витерби. Затем система проверки ЦИК 406 осуществляет контроль данных пользователя в данных с жестким принятием решений от устройства 404 решетчатого декодирования посредством данных контрольной суммы ЦИК (CRC), а результирующие данные пользователя подают на выход совместно с результатами проверки, указывающими, соответствовали ли данные пользователя данным контрольной суммы. Затем приемная система обработки или пользователь на основании результатов проверки контрольной суммы ЦИК могут решить, следует ли использовать данные пользователя. Таким образом, описана система с высокой скоростью передачи данных, которая особенно пригодна для использования совместно с лини 001746 18 ей прямой связи типа IS-95. Изобретение может быть включено в состав как наземных, так и спутниковых систем беспроводной связи, а также систем проводной связи, по которым передают синусоидальные сигналы, например, коаксиальных кабельных сетей. К тому же, несмотря на то, что описание изобретения приведено применительно к сигналу с шириной полосы частот 1,2288 МГц, использование полос частот другой ширины, включающих в себя системы с шириной полосы частот 2,5 МГц и 5,0 МГц, не противоречит функционированию изобретения. Подобным образом, несмотря на то, что описание изобретения приведено для используемых скоростей передачи порядка 10 кбит/с и 70 кбит/с, могут быть использованы и другие скорости передачи по каналу. Описанные здесь различные системы в предпочтительном варианте осуществления изобретения реализуют с использованием полупроводниковых интегральных схем, соединение которых осуществляют через проводящие, индуктивные и емкостные соединения, применение которых известно из современного уровня техники. Предшествующее описание приведено для того, чтобы предоставить возможность любому специалисту в данной области техники реализовать или использовать настоящее изобретение. Различные видоизменения этих вариантов осуществления без труда станут очевидными для специалистов в данной области техники, а сформулированные здесь общие принципы могут быть применены к другим вариантам осуществления без использования новых изобретений. Таким образом, настоящее изобретение не предусматривает ограничения его приведенными здесь вариантами осуществления, но ему должен быть предоставлен самый широкий объем патентных притязаний в соответствии с раскрытыми здесь принципами и признаками новизны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система передачи для осуществления связи с высокой скоростью передачи совместно с набором сообщений со средней скоростью передачи, использующая обработку радиочастотных сигналов множественного доступа с кодовым разделением, включающая в себя первое средство обработки сигналов для передачи набора сообщений со средней скоростью передачи по первому набору каналов,имеющих среднюю скорость передачи, в полосе радиочастот; и второе средство обработки сигналов для передачи сообщений с высокой скоростью передачи по второму набору каналов, имеющих среднюю скорость передачи, в указанной полосе радиочастот, в которой указанный второй набор каналов, имеющих среднюю скорость передачи,ортогонален указанному первому набору каналов, имеющих среднюю скорость передачи. 19 2. Система передачи по п.1, в которой указанный первый набор каналов, имеющих среднюю скорость передачи, задан первым набором кодов каналов, указанный второй набор каналов, имеющих среднюю скорость передачи, задан вторым набором кодов каналов, а связь с высокой скоростью передачи осуществляют по равномерно распределенному подмножеству из указанного второго набора кодов каналов. 3. Система передачи по п.1, в которой указанное первое средство обработки сигналов дополнительно служит для генерации указанного набора каналов, имеющих среднюю скорость передачи, с использованием соответствующего набора длинных кодов каналов; и указанное второе средство обработки сигналов дополнительно служит для генерации канала, имеющего высокую скорость передачи,с коротким кодом канала. 4. Система передачи по п.3, в которой указанная связь с высокой скоростью передачи включает в себя набор кодовых символов,имеющих высокую скорость передачи, а каждый кодовый символ с высокой скоростью передачи модулируют копией указанного короткого кода канала. 5. Система передачи по п.1, в которой указанный первый набор кодов каналов и указанный второй набор кодов каналов являются кодами Уолша из шестидесяти четырех символов. 6. Система передачи по п.2, дополнительно включающая в себя третье средство обработки сигналов для передачи второго набора сообщений со средней скоростью с использованием другого подмножества из указанного второго набора каналов, имеющих среднюю скорость передачи. 7. Система передачи по п.1, в которой передачу указанного первого набора каналов,имеющих среднюю скорость передачи, осуществляют по синфазному каналу, а передачу указанного второго набора каналов, имеющих среднюю скорость передачи, осуществляют по квадратурному каналу. 8. Система передачи по п.3, в которой указанное первое средство обработки сигналов дополнительно включает в себя сумматор для генерации суммарных данных в ответ на указанный первый набор каналов, имеющих среднюю скорость передачи; первое средство разнесения по спектру,осуществляющее генерацию первых данных с разнесением по спектру в ответ на указанные суммарные данные; и второе средство разнесения по спектру,осуществляющее генерацию вторых данных с разнесением по спектру в ответ на указанный канал с высокой скоростью передачи. 9. Система передачи по п.8, дополнительно включающая в себя первое средство синфазного разнесения по спектру, осуществляющее генерацию первых 20 данных с синфазным разнесением по спектру в ответ на указанные суммарные данные; первое средство квадратурного разнесения по спектру, осуществляющее генерацию первых данных с квадратурным разнесением по спектру в ответ на указанный канал с высокой скоростью передачи; второе средство синфазного разнесения по спектру, осуществляющее генерацию вторых данных с синфазным разнесением по спектру в ответ на указанный канал с высокой скоростью передачи; второе средство квадратурного разнесения по спектру, осуществляющее генерацию вторых данных с квадратурным разнесением по спектру в ответ на указанный канал с высокой скоростью передачи; первое средство суммирования, осуществляющее генерацию синфазной составляющей в ответ на указанные первые данные с синфазным разнесением по спектру и отрицательную часть указанных вторых данных с квадратурным разнесением по спектру; и второе средство суммирования, осуществляющее генерацию квадратурной составляющей в ответ на указанные первые данные с квадратурным разнесением по спектру и указанные вторые данные с синфазным разнесением по спектру. 10. Система передачи по п.9, дополнительно включающая в себя генератор синфазной несущей для модуляции указанной синфазной составляющей; и генератор квадратурной несущей для модуляции указанной квадратурной составляющей. 11. Способ передачи данных с использованием радиочастотного сигнала, включающий в себя следующие операции: а) генерацию набора каналов с использованием набора длинных кодов Уолша; б) генерацию канала с высокой скоростью передачи, используя короткий код Уолша; в) передачу указанного набора каналов на первой несущей; и г) передачу указанного канала с высокой скоростью передачи на второй несущей, которая ортогональна указанной первой несущей. 12. Способ по п.11, дополнительно включающий в себя следующие операции: модуляцию первой копии указанного набора каналов синфазным псевдослучайным шумовым кодом и синфазной несущей; модуляцию второй копии указанного набора каналов квадратурным псевдослучайным шумовым кодом и квадратурной несущей; и суммирование указанной первой копии указанного набора каналов с указанной второй копией указанного набора каналов. 13. Способ по п.12, дополнительно включающий в себя следующие операции: 21 модуляцию первой копии указанного канала с высокой скоростью передачи синфазным псевдослучайным шумовым кодом и синфазной несущей; модуляцию второй копии указанного канала с высокой скоростью передачи квадратурным псевдослучайным шумовым кодом и квадратурной несущей; инвертирование указанной второй копии указанного канала с высокой скоростью передачи; и суммирование указанной первой копии указанного канала с высокой скоростью передачи с указанной второй копией указанного канала с высокой скоростью передачи. 14. Способ по п.11, дополнительно включающий в себя операцию передачи контрольных данных по одному из каналов указанного набора каналов. 15. Способ по п.10, при котором указанный набор каналов включает в себя контрольный канал, канал синхронизации и канал информационного обмена. 16. Способ по п.11, при котором указанный короткий код занимает набор равномерно расположенных длинных кодов Уолша. 17. Способ по п.10, при котором указанные длинные коды Уолша состоят из шестидесяти четырех символов Уолша. 18. Система передачи данных через радиочастотные сигналы множественного доступа с кодовым разделением, включающая в себя первую систему генерации каналов для генерации набора каналов, имеющих среднюю скорость передачи; и вторую систему генерации каналов для генерации высокоскоростного канала, который является ортогональным к набору каналов,имеющих среднюю скорость передачи. 19. Система передачи по п.18, в которой указанная первая система генерации каналов включает в себя набор модуляторов длинных кодов каналов. 20. Система передачи по п.19, в которой указанная вторая система генерации каналов включает в себя модулятор короткого кода канала. 21. Система передачи по п.18, в которой указанная вторая система генерации каналов включает в себя средство передачи данных посредством набора равномерно распределенных каналов с длинным кодом. 22. Способ управления системой многоканальной связи с использованием последовательности для непосредственной обработки сигналов с разнесением по спектру, включающий в себя следующие операции: а) генерацию комплексного источника данных, имеющего многоканальную составляющую и составляющую с высокой скоростью передачи, эта операция включает в себя следующие операции: 22 а.1) генерацию набора каналов, имеющих среднюю скорость передачи, в ответ на набор источников данных, имеющих среднюю скорость передачи, и набор длинных кодов каналов; а.2) генерацию указанной многоканальной составляющей путей суммирования указанного набора каналов, имеющих среднюю скорость передачи; и а.3) генерацию высокоскоростного канала в ответ на источник данных, имеющих высокую скорость передачи, и короткий код канала; б) генерацию комплексного кода разнесения, имеющего синфазную составляющую и квадратурную составляющую; в) умножение указанного комплексного источника данных и указанного комплексного кода разнесения с получением на выходе действительной составляющей и мнимой составляющей; г) модуляцию указанной действительной составляющей синфазной несущей; и д) модуляцию указанной мнимой составляющей квадратурной несущей. 23. Способ по п.22, при котором операция а.1) включает в себя операцию модуляции указанного набора источников данных, имеющих среднюю скорость передачи, указанным набором кодов каналов. 24. Способ по п.22, дополнительно включающий в себя операцию корректировки амплитуды указанного набора каналов, имеющих среднюю скорость передачи, и указанного высокоскоростного канала. 25. Способ по п.22, при котором операция а.3) включает в себя операцию передачи указанных данных, имеющих высокую скорость передачи, через набор каналов, имеющих среднюю скорость передачи. 26. Способ по п.22, при котором операция а.3) дополнительно включает в себя следующие операции: генерацию второго набора каналов, имеющих среднюю скорость передачи, в ответ на второй набор каналов, имеющих среднюю скорость передачи, и второй набор длинных кодов каналов; и суммирование указанного второго набора каналов, имеющих среднюю скорость передачи,с указанным каналом, имеющим высокую скорость передачи. 27. Система связи с разнесением сигнала по спектру, включающая в себя первый модулятор длинного кода канала для генерации данных первого канала в ответ на первые данные пользователя; первый модулятор короткого кода канала для генерации данных второго канала в ответ на вторые данные пользователя; первое устройство синфазного разнесения по спектру для генерации первых синфазных 23 данных в ответ на указанные данные первого канала; второе устройство синфазного разнесения по спектру для генерации вторых синфазных данных в ответ на указанные данные второго канала; первое устройство квадратурного разнесения по спектру для генерации первых квадратурных данных в ответ на указанные первые данные пользователя; второе устройство квадратурного разнесения по спектру для генерации вторых квадратурных данных в ответ на указанные вторые данные пользователя; первый сумматор для генерации синфазной составляющей в ответ на указанные первые синфазные данные и инвертированную копию указанных вторых квадратурных данных пользователя; второй сумматор для генерации квадратурной составляющей в ответ на указанные первые квадратурные данные и указанные вторые синфазные данные; модулятор синусоидальной синфазной несущей для генерации синфазного сигнала в ответ на указанную первую составляющую; модулятор синусоидальной квадратурной несущей для генерации квадратурного сигнала в ответ на указанную вторую составляющую; и сумматор для суммирования указанного синфазного сигнала и указанного квадратурного сигнала. 28. Система по п.27, в которой указанный первый канал имеет более низкую скорость передачи данных, чем указанный второй канал. 29. Способ высокоскоростной передачи данных совместно со связью, имеющей среднюю скорость передачи, использующий обработку сигналов множественного доступа с кодовым разделением, включающий в себя следующие операции: а) генерацию синфазного набора каналов,имеющих среднюю скорость передачи; б) генерацию квадратурного набора каналов, имеющих среднюю скорость передачи; в) передачу первого набора данных с высокой скоростью передачи через указанный синфазный набор каналов, имеющих среднюю скорость передачи; и г) передачу второго набора данных с высокой скоростью передачи через подмножество из указанного квадратурного набора каналов,имеющих среднюю скорость передачи. 30. Способ по п.29, при котором указанное подмножество включает в себя набор каналов Уолша,расположенных через равные интервалы. 31. Способ по п.29, при котором операция а) включает в себя следующие операции: генерацию указанного набора каналов посредством модуляции указанного набора ин 001746 24 формации, имеющей среднюю скорость передачи, набором длинных кодов каналов; суммирование указанного набора каналов с получением на выходе суммарных данных; генерацию данных с синфазным разнесением по спектру в ответ на указанные суммарные данные и код синфазного разнесения по спектру; генерацию данных с квадратурным разнесением по спектру в ответ на указанные суммарные данные и код квадратурного разнесения по спектру; модуляцию указанных данных с синфазным разнесением по спектру синфазной несущей с получением на выходе синфазного сигнала; модуляцию указанных данных с квадратурным разнесением по спектру квадратурной несущей с получением на выходе квадратурного сигнала; и суммирование указанного синфазного сигнала и указанного квадратурного сигнала. 32. Способ по п.29, при котором операция б) включает в себя следующие операции: генерацию указанного канала с высокой скоростью передачи путем модуляции указанной информации, имеющей высокую скорость передачи, коротким кодом канала; генерацию данных с синфазным разнесением по спектру, имеющих высокую скорость передачи, в ответ на указанный канал с высокой скоростью передачи и указанный код синфазного разнесения по спектру; генерацию данных с квадратурным разнесением по спектру, имеющих высокую скорость передачи, в ответ на указанные данные с высокой скоростью передачи и код квадратурного разнесения по спектру; модуляцию указанных данных с синфазным разнесением по спектру, имеющих высокую скорость передачи, квадратурной несущей с получением на выходе квадратурного сигнала с высокой скоростью передачи; модуляцию инвертированной копии указанных данных с квадратурным разнесением по спектру, имеющих высокую скорость передачи,синфазной несущей с получением на выходе синфазного сигнала с высокой скоростью передачи; и суммирование указанного синфазного сигнала с высокой скоростью передачи и указанного квадратурного сигнала с высокой скоростью передачи. 33. Способ по п.29, при котором операции а) и б) включают в себя следующие операции: а.1) модуляцию указанного набора передаваемых данных, имеющих среднюю скорость передачи, с использованием набора кодов каналов; а.2) суммирование указанного набора кодов каналов с получением на выходе суммарных данных; 26 щей, которые сдвинуты по фазе на 90 относительно указанного первого набора синусоид несущей. 34. Способ по п.33, в котором указанный короткий код канала состоит из двух символов Уолша, а каждый из указанных длинных кодов каналов состоит из шестидесяти четырех символов Уолша. а.3) модуляцию указанных суммарных данных первым набором синусоид несущей; б.1) модуляцию указанного высокоскоростного канала коротким кодом канала с получением на выходе указанного канала высокой скорости передачи; и б.2) модуляцию указанного высокоскоростного канала вторым набором синусоид несу Фиг. 1
