Система для маркировки биологического объекта, не являющегося человеком, и взятия образца биологического объекта

Номер патента: 24390

Опубликовано: 30.09.2016

Автор: Нельс Райнхард

Есть еще 7 страниц.

Смотреть все страницы или скачать PDF файл.

Формула / Реферат

1. Система для маркировки и взятия образца биологического объекта, не являющегося человеком, в частности объекта, являющегося животным, содержащая

первую часть (1) бирки;

вторую часть (2) бирки;

штифт (3), имеющий первый конец и второй конец, соединяющийся с первой частью бирки первым концом и содержащий головку (4) на втором конце;

пробку (20) для взятия образца, которая при прикреплении частей бирки к биологическому объекту и взятии образца расположена на головке (4) штифта (3), причем пробка на не прикрепленном к головке (4) штифта (3) конце имеет кольцевое, предпочтительно круглое, режущее приспособление (21), предпочтительно с режущим кольцом, изготовленным из металла, при этом режущее приспособление ограничивает открытую спереди полость (22) для приема образца;

при этом вторая часть бирки имеет проход (5) для пробки и головки (4) штифта;

контейнер (10) для образца с вводным отверстием (11) для введения в контейнер для образца пробки и образца объекта, вырезанного при помощи режущего приспособления, прикрепленный ко второй части (2) бирки при помощи разъемного соединения таким образом, что вводное отверстие (11) контейнера для образца и проход (5) второй части бирки находятся на одной линии;

причем система выполнена с возможностью продавливания штифта через часть биологического объекта, в частности через ухо животного, вследствие чего режущее приспособление вырезает образец (8) объекта, который, по меньшей мере, частично вводится в полость (22) для приема образца, а пробка и головка штифта проходят через проход (5) второй части (2) бирки, в результате чего первая и вторая части бирки прикрепляются друг к другу и к биологическому объекту при помощи штифта, причем пробка и образец входят в контейнер для образца, и пробка герметично закрывает вводное отверстие контейнера для образца, отличающаяся тем, что

вторая часть бирки в зоне прохода (5) содержит шиповой элемент (30) для фиксации образца, имеющий шип, направленный от контейнера для образца, причем в исходном положении шиповой элемент (30) для фиксации образца прикреплен ко второй части (2) бирки таким образом, что при надавливании режущего приспособления (21) на одну сторону объекта шип направлен к полости (22) для приема образца пробки (20) и входит в контакт с противоположной стороной подлежащего взятию образца объекта, таким образом фиксируя этот подлежащий взятию образец, причем шиповой элемент (30) для фиксации образца выполнен с возможностью перемещения под тяжестью образца из исходного положения в контейнер (10) для образца при надавливании режущего приспособления на противоположную сторону объекта.

2. Система по п.1, в которой шиповой элемент (30) для фиксации образца в исходном положении прикреплен ко второй части бирки при помощи временного удерживающего соединения (32) таким образом, что при надавливании режущего приспособления на одну сторону объекта и надавливании образца на шиповой элемент этот шиповой элемент продавливается из исходного положения и скользит в контейнер для образца.

3. Система по п.1 или 2, в которой контейнер для образца имеет открытое, незапечатанное вводное отверстие и шиповой элемент (30) выполнен в виде крышки для прохода во второй части бирки, когда шиповой элемент находится в исходном положении.

4. Система по любому из предшествующих пунктов, в которой шиповой элемент имеет корпус, содержащий основание (30a) и шип с кончиком (30b), причем в исходном положении основание (30a) углублено в проход (5) относительно входного отверстия прохода (5) для пробки и головки.

5. Система по п.4, в которой кончик (30b) шипового элемента в исходном положении расположен в плоскости входного отверстия или вблизи нее, например на расстоянии в пределах 2 мм впереди или позади этой плоскости, предпочтительно впереди.

6. Система по любому из предшествующих пунктов, в которой шиповой элемент имеет основание (30a), выполненное с возможностью скользящей посадки в контейнере для образца.

7. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) выполнен в виде открываемой капсулы, образующей по меньшей мере одно герметичное отделение (31), наполненное функциональным соединением, причем эта капсула выполнена с возможностью открывания при введении шипового элемента, образца и пробки в контейнер для образца, таким образом приводя функциональное соединение во взаимодействие с образцом (8).

8. Система по любому из предшествующих пунктов, в которой в исходном положении шиповой элемент (30) прикреплен при помощи одной или более ломких перемычек (33), например, к стопорному кольцу (32), внедренному во вторую часть бирки, или стопорному кольцу (32), зажатому между второй частью бирки и контейнером для образца, причем одна или более ломких перемычек ломаются, обеспечивая перемещение шипового элемента из исходного положения.

9. Система по любому из пп.1-7, в которой в исходном положении шиповой элемент (30) зажат в отверстии прохода и/или в контейнере для образца.

10. Система по любому из предшествующих пунктов, в которой в исходном положении шиповой элемент прикреплен при помощи одного или более деформируемых соединительных элементов, например деформируемого кольцевого фланца, зажатых между второй частью бирки и контейнером для образца, причем один или более деформируемых соединительных элементов деформируются под нагрузкой, прикладываемой образцом к шиповому элементу, и таким образом высвобождают шиповой элемент.

11. Система по любому из предшествующих пунктов, в которой шиповой элемент (30), по меньшей мере, частично изготовлен из прозрачного полимера.

12. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет корпус, содержащий основание и кончик, причем эффективная высота шипового элемента над основанием составляет по меньшей мере 3 мм, предпочтительно от 4 до 7 мм.

13. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет коническую часть, наружный диаметр которой уменьшается по направлению к кончику шипового элемента.

14. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет основание, а контейнер для образца имеет упор для этого основания, причем шиповой элемент выполнен с возможностью скольжения по направлению к этому упору при введении шипового элемента, образца и пробки в контейнер для образца таким образом, что шиповой элемент входит в контакт с упором.

15. Система по п.7 и 14, в которой капсула выполнена с возможностью открывания при контакте шипового элемента с упором.

16. Система по меньшей мере по п.7, в которой контейнер для образца содержит один или более пробивающих элементов (16), выполненных с возможностью пробивания капсулы при введении шипового элемента, образца и пробки в контейнер для образца.

17. Система по меньшей мере по п.7, в которой капсула установлена с возможностью скольжения в контейнере для образца и выполнена с возможностью открывания на стороне, противоположной шиповому элементу, причем между капсулой и контейнером для образца имеются один или более соединительных проходов, например одна или более канавок, в части стенки контейнера для образца, и таким образом устанавливается связь между образцом на одной стороне шипового элемента и функциональным соединением.

18. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) выполнен в виде хрупкого компонента, крошащегося или разбивающегося под действием прижимающей нагрузки, приложенной к нему образцом, после начального сопротивления этой нагрузке.

19. Способ маркировки биологического объекта, не являющегося человеком, и взятия образца такого объекта, в котором маркировку осуществляют при помощи системы по любому из предшествующих пунктов.

Рисунок 1

Текст

Смотреть все

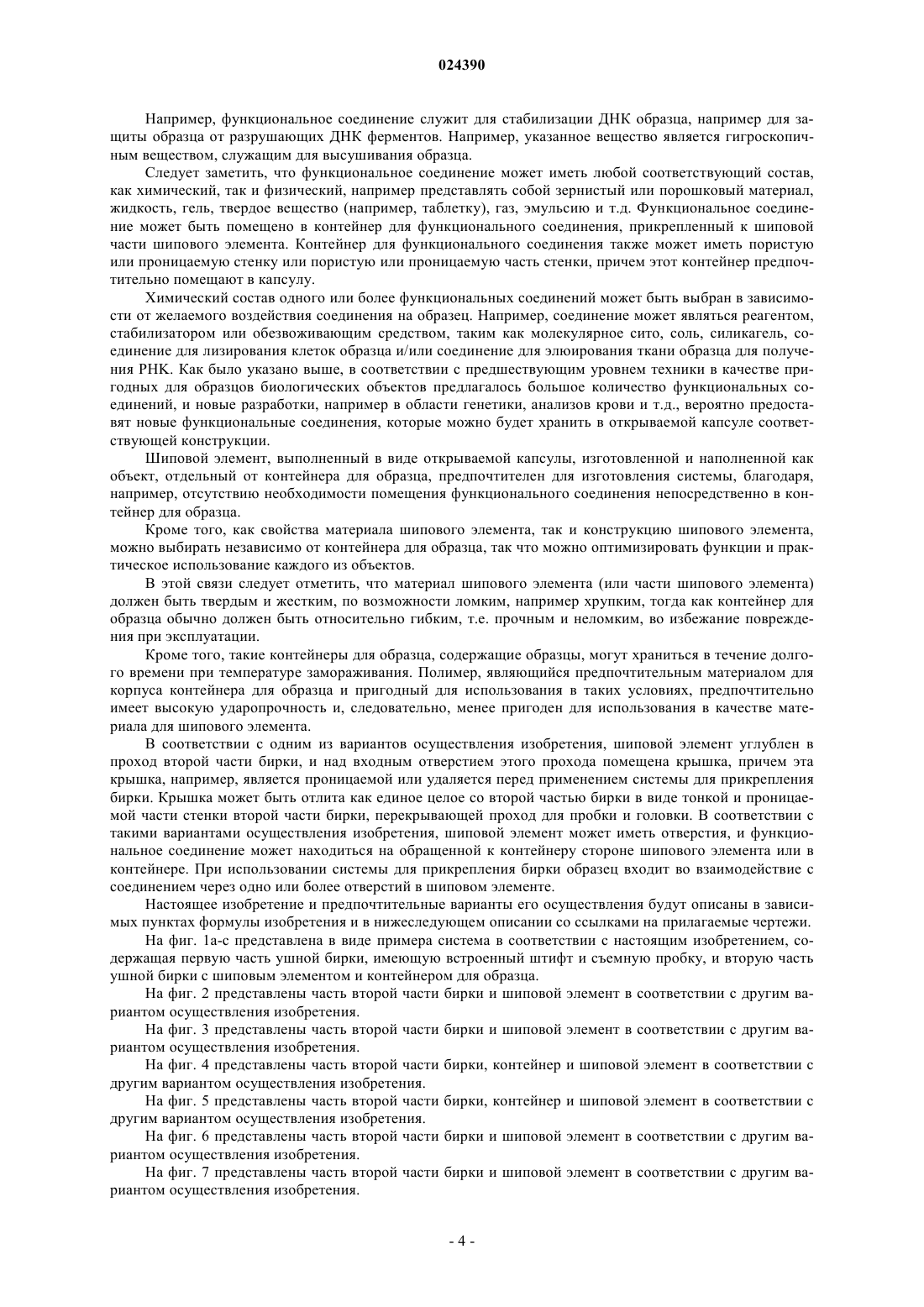

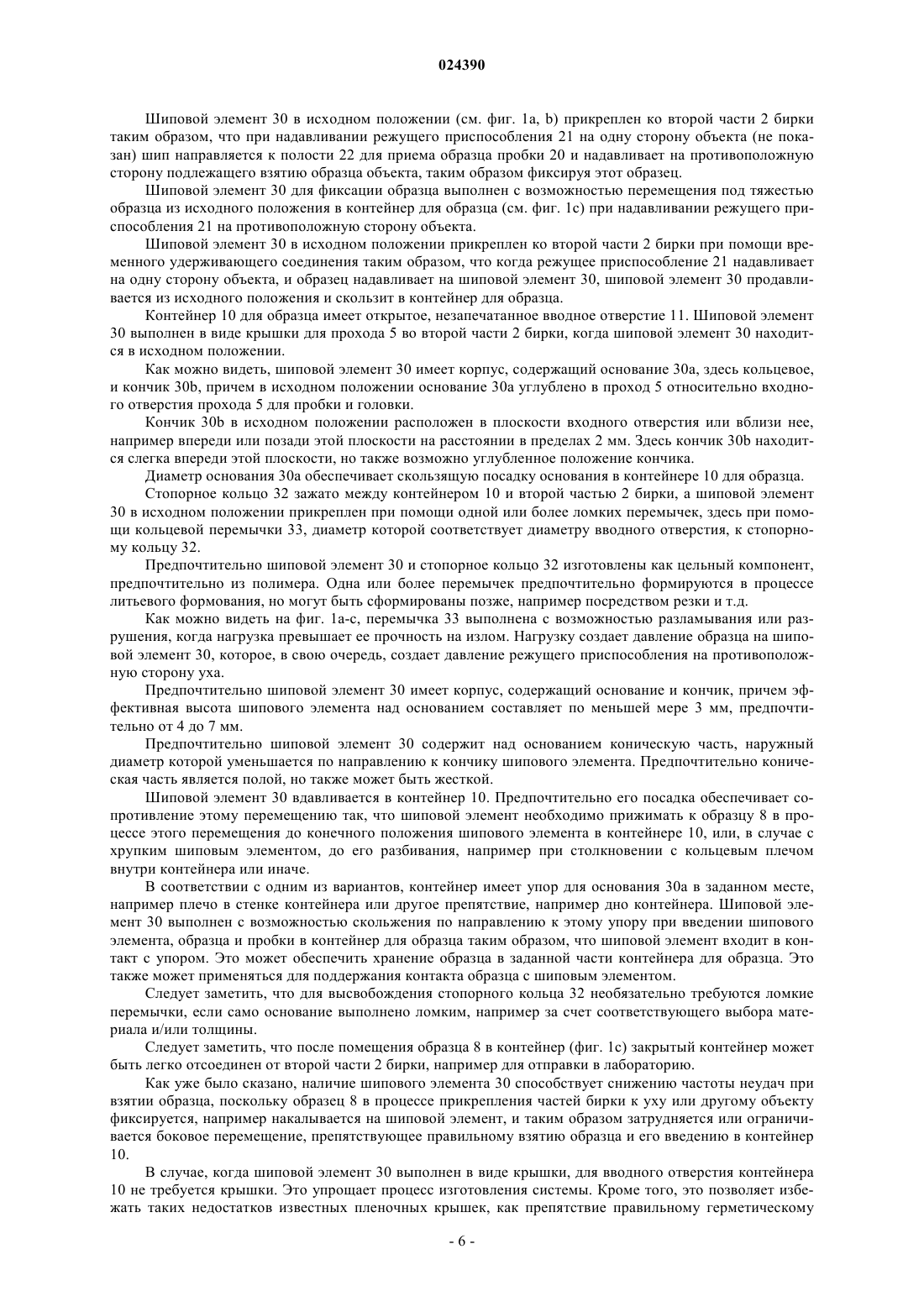

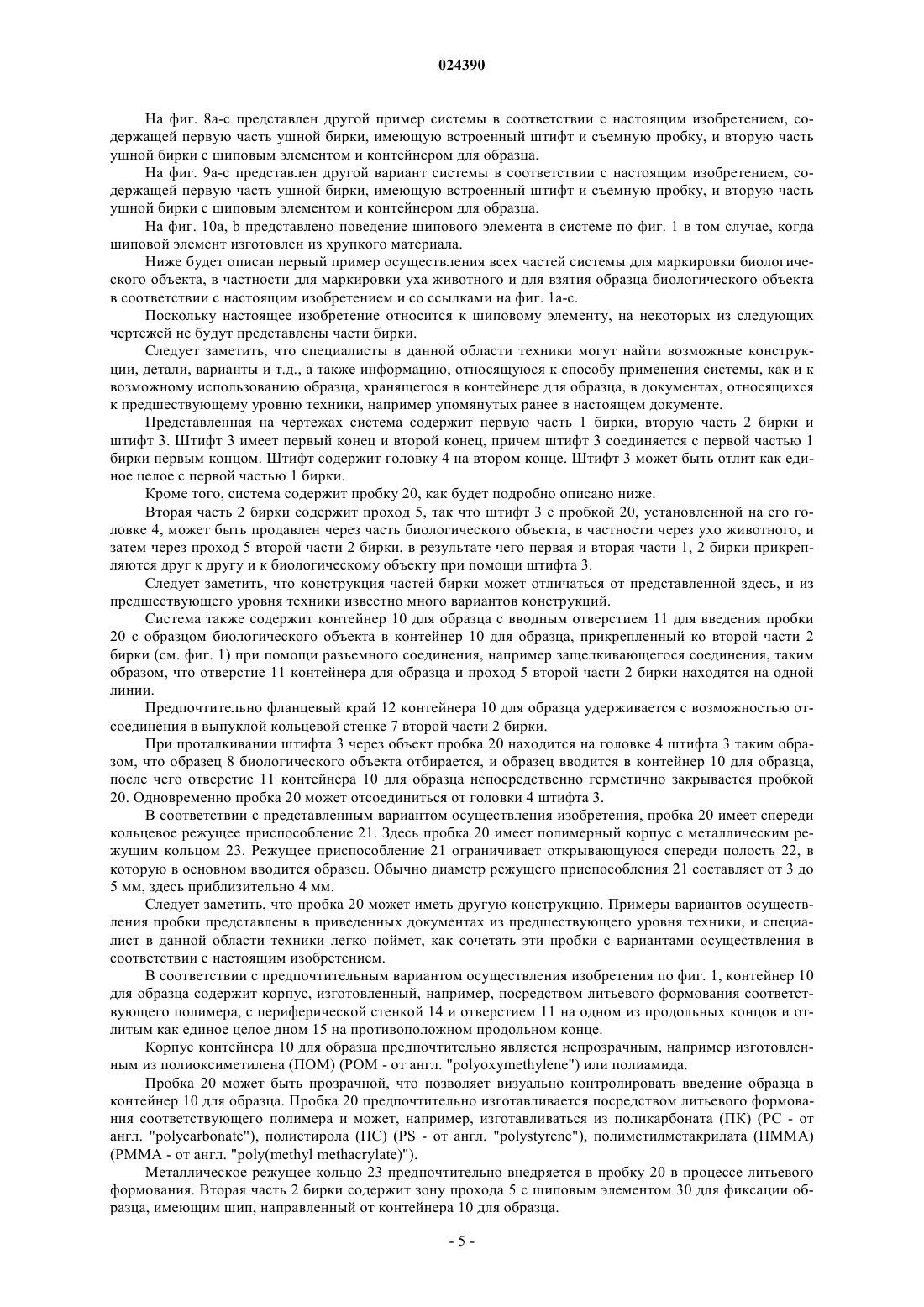

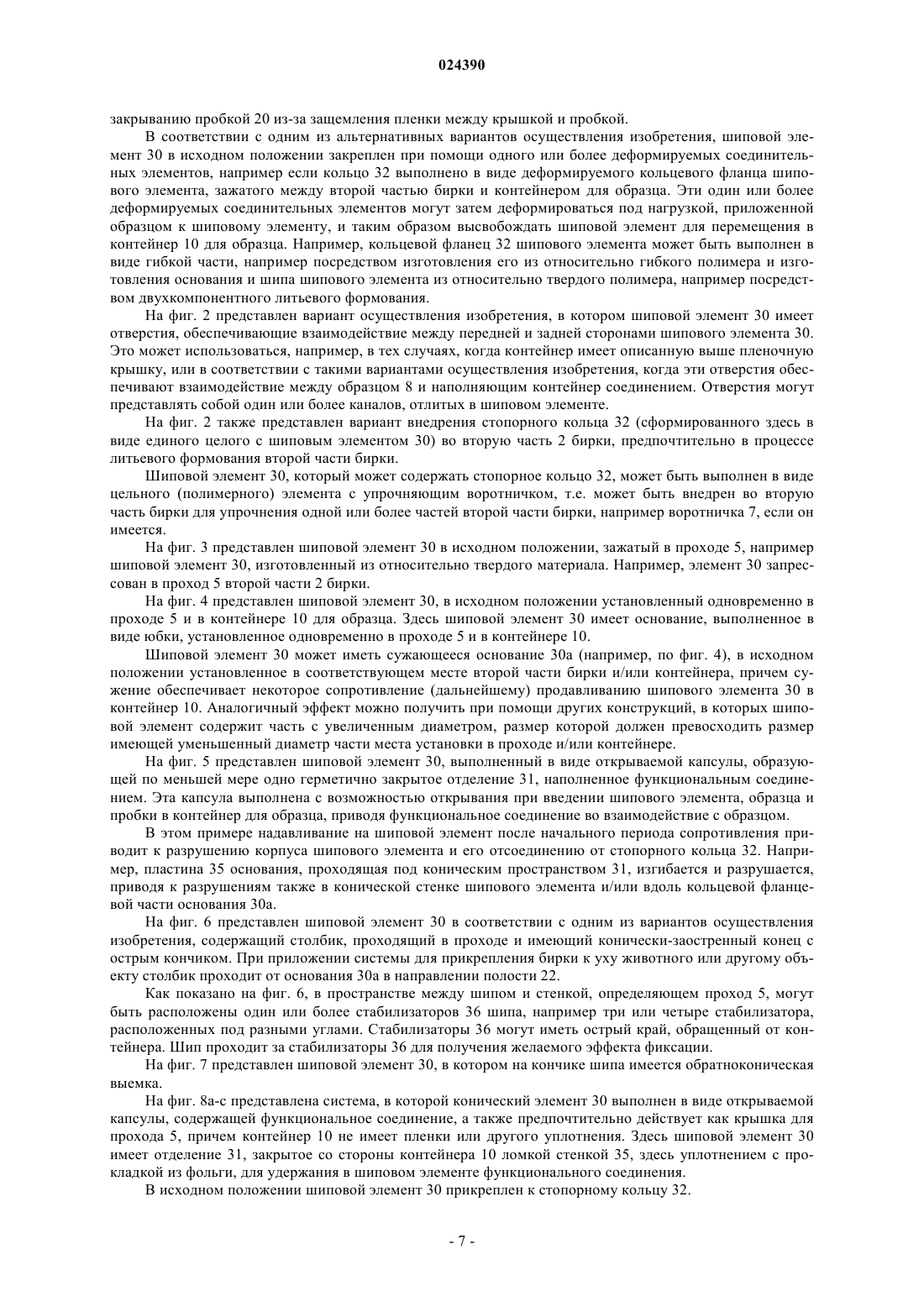

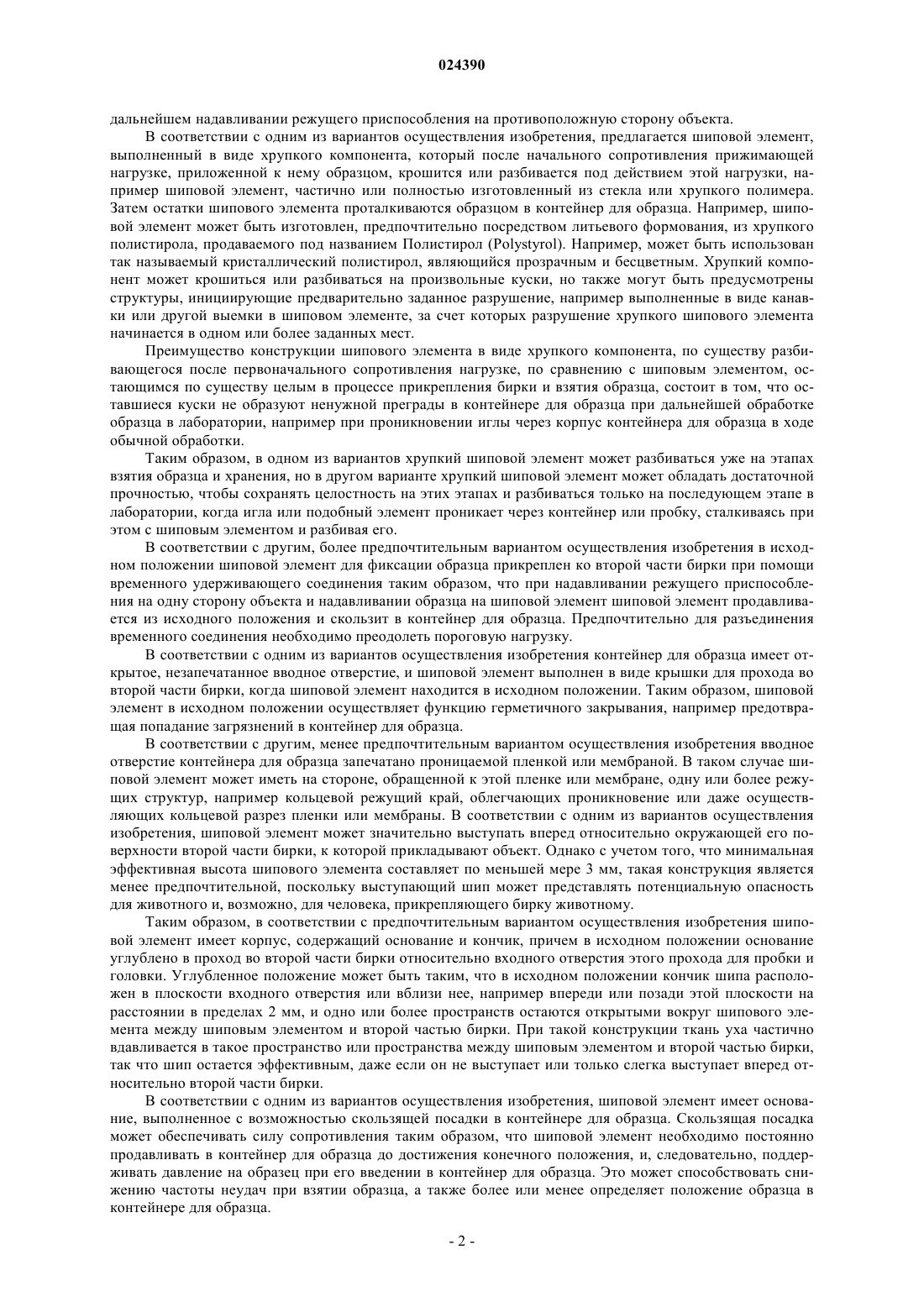

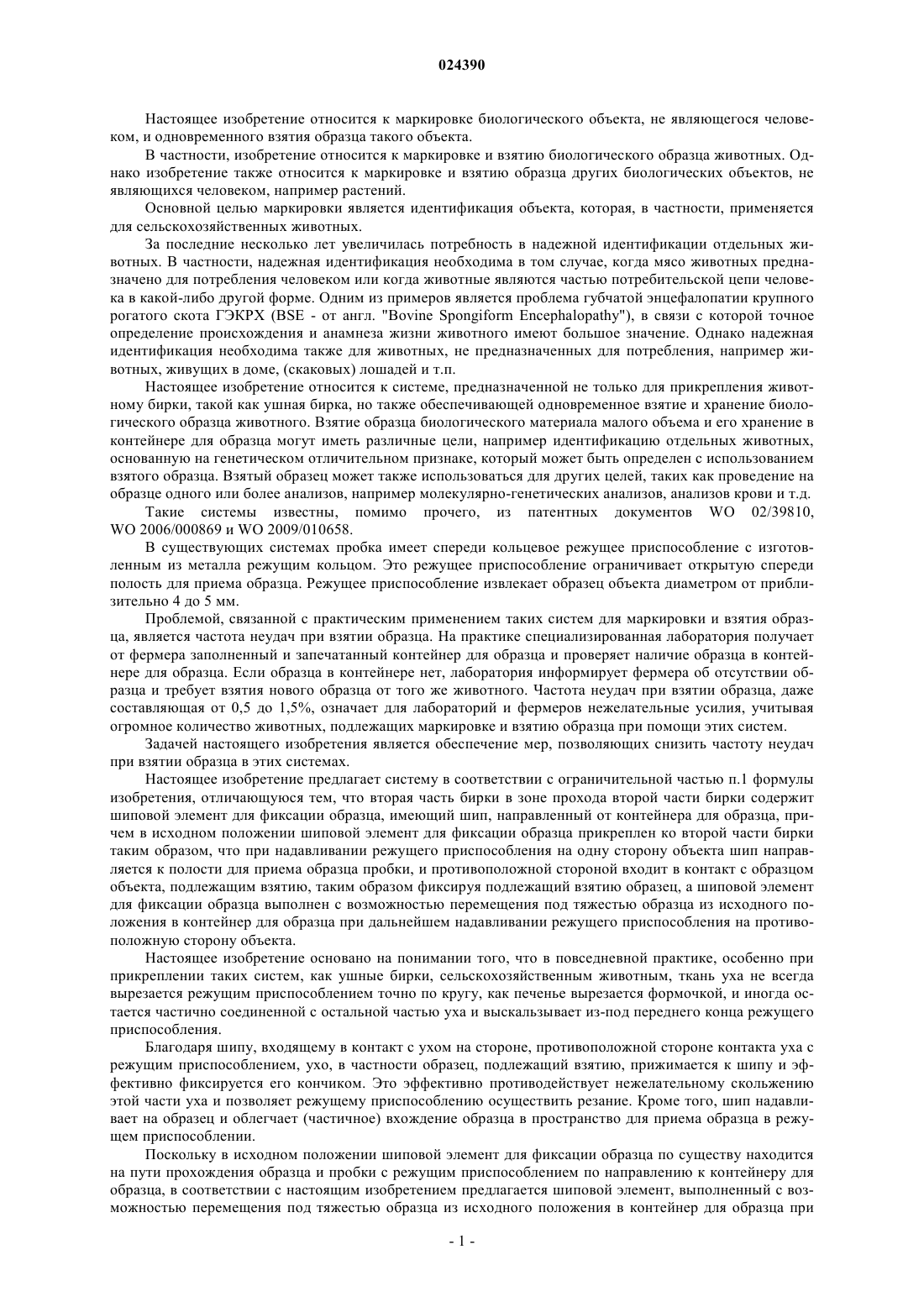

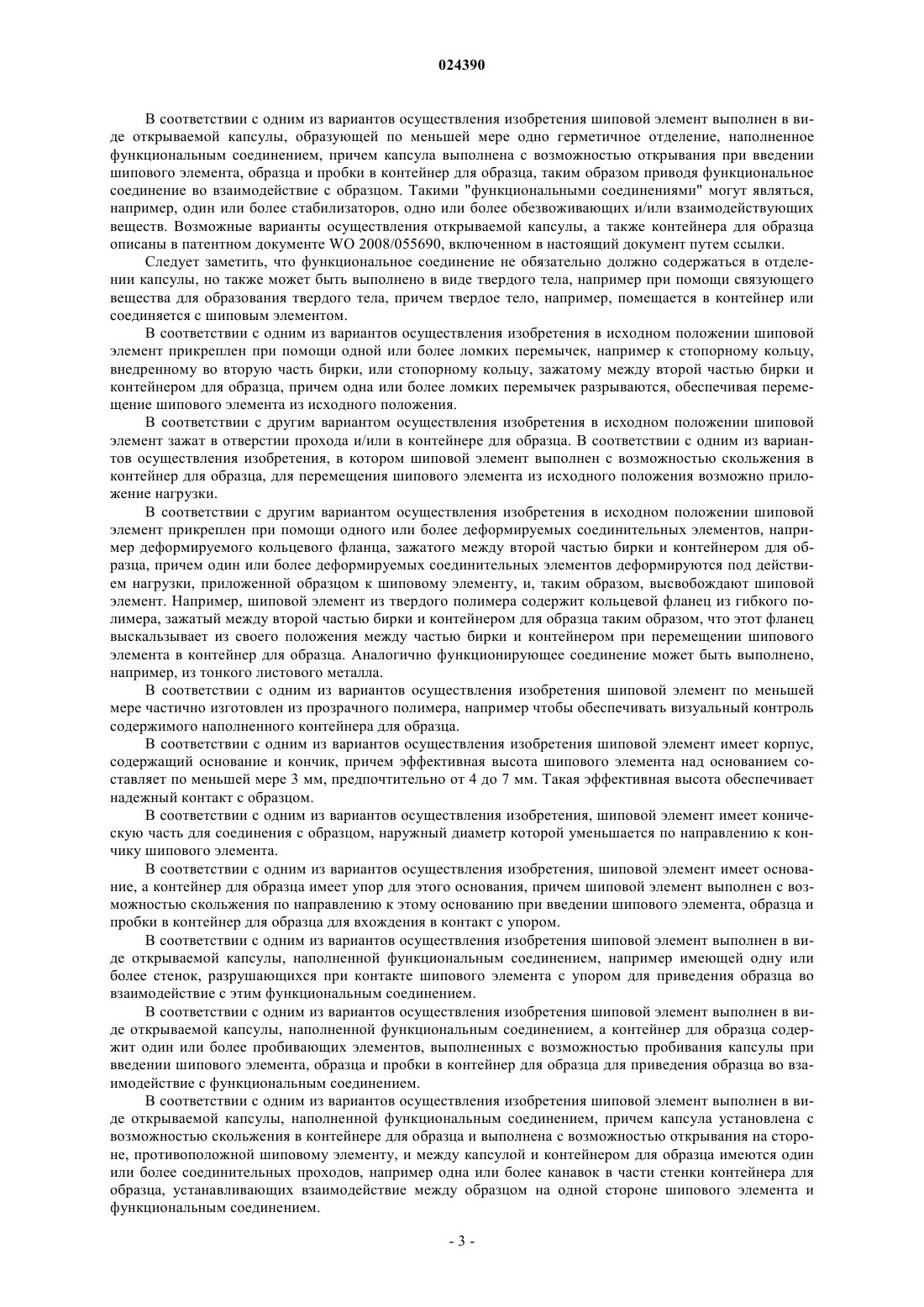

СИСТЕМА ДЛЯ МАРКИРОВКИ БИОЛОГИЧЕСКОГО ОБЪЕКТА, НЕ ЯВЛЯЮЩЕГОСЯ ЧЕЛОВЕКОМ, И ВЗЯТИЯ ОБРАЗЦА БИОЛОГИЧЕСКОГО ОБЪЕКТА Настоящее изобретение относится к системе для маркировки биологического объекта, не являющегося человеком, и для взятия образца биологического объекта, в частности животного,содержащей первую часть бирки, вторую часть бирки, штифт, соединяющийся с первым концом бирки и имеющий головку на втором конце, пробку для взятия образца, которая при прикреплении частей бирки к биологическому объекту и взятии образца расположена на головке штифта. При этом пробка имеет спереди режущее приспособление, ограничивающее полость для приема образца. Вторая часть бирки снабжена проходом для пробки и головки штифта. Система также содержит контейнер для образца с вводным отверстием для введения в контейнер для образца пробки и образца объекта, вырезанного режущим приспособлением, причем контейнер прикреплен ко второй части бирки при помощи разъемного соединения. Вторая часть бирки в зоне прохода содержит шиповой элемент для фиксации образца. Настоящее изобретение относится к маркировке биологического объекта, не являющегося человеком, и одновременного взятия образца такого объекта. В частности, изобретение относится к маркировке и взятию биологического образца животных. Однако изобретение также относится к маркировке и взятию образца других биологических объектов, не являющихся человеком, например растений. Основной целью маркировки является идентификация объекта, которая, в частности, применяется для сельскохозяйственных животных. За последние несколько лет увеличилась потребность в надежной идентификации отдельных животных. В частности, надежная идентификация необходима в том случае, когда мясо животных предназначено для потребления человеком или когда животные являются частью потребительской цепи человека в какой-либо другой форме. Одним из примеров является проблема губчатой энцефалопатии крупного рогатого скота ГЭКРХ (BSE - от англ. "Bovine Spongiform Encephalopathy"), в связи с которой точное определение происхождения и анамнеза жизни животного имеют большое значение. Однако надежная идентификация необходима также для животных, не предназначенных для потребления, например животных, живущих в доме, (скаковых) лошадей и т.п. Настоящее изобретение относится к системе, предназначенной не только для прикрепления животному бирки, такой как ушная бирка, но также обеспечивающей одновременное взятие и хранение биологического образца животного. Взятие образца биологического материала малого объема и его хранение в контейнере для образца могут иметь различные цели, например идентификацию отдельных животных,основанную на генетическом отличительном признаке, который может быть определен с использованием взятого образца. Взятый образец может также использоваться для других целей, таких как проведение на образце одного или более анализов, например молекулярно-генетических анализов, анализов крови и т.д. Такие системы известны, помимо прочего, из патентных документов WO 02/39810,WO 2006/000869 и WO 2009/010658. В существующих системах пробка имеет спереди кольцевое режущее приспособление с изготовленным из металла режущим кольцом. Это режущее приспособление ограничивает открытую спереди полость для приема образца. Режущее приспособление извлекает образец объекта диаметром от приблизительно 4 до 5 мм. Проблемой, связанной с практическим применением таких систем для маркировки и взятия образца, является частота неудач при взятии образца. На практике специализированная лаборатория получает от фермера заполненный и запечатанный контейнер для образца и проверяет наличие образца в контейнере для образца. Если образца в контейнере нет, лаборатория информирует фермера об отсутствии образца и требует взятия нового образца от того же животного. Частота неудач при взятии образца, даже составляющая от 0,5 до 1,5%, означает для лабораторий и фермеров нежелательные усилия, учитывая огромное количество животных, подлежащих маркировке и взятию образца при помощи этих систем. Задачей настоящего изобретения является обеспечение мер, позволяющих снизить частоту неудач при взятии образца в этих системах. Настоящее изобретение предлагает систему в соответствии с ограничительной частью п.1 формулы изобретения, отличающуюся тем, что вторая часть бирки в зоне прохода второй части бирки содержит шиповой элемент для фиксации образца, имеющий шип, направленный от контейнера для образца, причем в исходном положении шиповой элемент для фиксации образца прикреплен ко второй части бирки таким образом, что при надавливании режущего приспособления на одну сторону объекта шип направляется к полости для приема образца пробки, и противоположной стороной входит в контакт с образцом объекта, подлежащим взятию, таким образом фиксируя подлежащий взятию образец, а шиповой элемент для фиксации образца выполнен с возможностью перемещения под тяжестью образца из исходного положения в контейнер для образца при дальнейшем надавливании режущего приспособления на противоположную сторону объекта. Настоящее изобретение основано на понимании того, что в повседневной практике, особенно при прикреплении таких систем, как ушные бирки, сельскохозяйственным животным, ткань уха не всегда вырезается режущим приспособлением точно по кругу, как печенье вырезается формочкой, и иногда остается частично соединенной с остальной частью уха и выскальзывает из-под переднего конца режущего приспособления. Благодаря шипу, входящему в контакт с ухом на стороне, противоположной стороне контакта уха с режущим приспособлением, ухо, в частности образец, подлежащий взятию, прижимается к шипу и эффективно фиксируется его кончиком. Это эффективно противодействует нежелательному скольжению этой части уха и позволяет режущему приспособлению осуществить резание. Кроме того, шип надавливает на образец и облегчает (частичное) вхождение образца в пространство для приема образца в режущем приспособлении. Поскольку в исходном положении шиповой элемент для фиксации образца по существу находится на пути прохождения образца и пробки с режущим приспособлением по направлению к контейнеру для образца, в соответствии с настоящим изобретением предлагается шиповой элемент, выполненный с возможностью перемещения под тяжестью образца из исходного положения в контейнер для образца при дальнейшем надавливании режущего приспособления на противоположную сторону объекта. В соответствии с одним из вариантов осуществления изобретения, предлагается шиповой элемент,выполненный в виде хрупкого компонента, который после начального сопротивления прижимающей нагрузке, приложенной к нему образцом, крошится или разбивается под действием этой нагрузки, например шиповой элемент, частично или полностью изготовленный из стекла или хрупкого полимера. Затем остатки шипового элемента проталкиваются образцом в контейнер для образца. Например, шиповой элемент может быть изготовлен, предпочтительно посредством литьевого формования, из хрупкого полистирола, продаваемого под названием Полистирол (Polystyrol). Например, может быть использован так называемый кристаллический полистирол, являющийся прозрачным и бесцветным. Хрупкий компонент может крошиться или разбиваться на произвольные куски, но также могут быть предусмотрены структуры, инициирующие предварительно заданное разрушение, например выполненные в виде канавки или другой выемки в шиповом элементе, за счет которых разрушение хрупкого шипового элемента начинается в одном или более заданных мест. Преимущество конструкции шипового элемента в виде хрупкого компонента, по существу разбивающегося после первоначального сопротивления нагрузке, по сравнению с шиповым элементом, остающимся по существу целым в процессе прикрепления бирки и взятия образца, состоит в том, что оставшиеся куски не образуют ненужной преграды в контейнере для образца при дальнейшей обработке образца в лаборатории, например при проникновении иглы через корпус контейнера для образца в ходе обычной обработки. Таким образом, в одном из вариантов хрупкий шиповой элемент может разбиваться уже на этапах взятия образца и хранения, но в другом варианте хрупкий шиповой элемент может обладать достаточной прочностью, чтобы сохранять целостность на этих этапах и разбиваться только на последующем этапе в лаборатории, когда игла или подобный элемент проникает через контейнер или пробку, сталкиваясь при этом с шиповым элементом и разбивая его. В соответствии с другим, более предпочтительным вариантом осуществления изобретения в исходном положении шиповой элемент для фиксации образца прикреплен ко второй части бирки при помощи временного удерживающего соединения таким образом, что при надавливании режущего приспособления на одну сторону объекта и надавливании образца на шиповой элемент шиповой элемент продавливается из исходного положения и скользит в контейнер для образца. Предпочтительно для разъединения временного соединения необходимо преодолеть пороговую нагрузку. В соответствии с одним из вариантов осуществления изобретения контейнер для образца имеет открытое, незапечатанное вводное отверстие, и шиповой элемент выполнен в виде крышки для прохода во второй части бирки, когда шиповой элемент находится в исходном положении. Таким образом, шиповой элемент в исходном положении осуществляет функцию герметичного закрывания, например предотвращая попадание загрязнений в контейнер для образца. В соответствии с другим, менее предпочтительным вариантом осуществления изобретения вводное отверстие контейнера для образца запечатано проницаемой пленкой или мембраной. В таком случае шиповой элемент может иметь на стороне, обращенной к этой пленке или мембране, одну или более режущих структур, например кольцевой режущий край, облегчающих проникновение или даже осуществляющих кольцевой разрез пленки или мембраны. В соответствии с одним из вариантов осуществления изобретения, шиповой элемент может значительно выступать вперед относительно окружающей его поверхности второй части бирки, к которой прикладывают объект. Однако с учетом того, что минимальная эффективная высота шипового элемента составляет по меньшей мере 3 мм, такая конструкция является менее предпочтительной, поскольку выступающий шип может представлять потенциальную опасность для животного и, возможно, для человека, прикрепляющего бирку животному. Таким образом, в соответствии с предпочтительным вариантом осуществления изобретения шиповой элемент имеет корпус, содержащий основание и кончик, причем в исходном положении основание углублено в проход во второй части бирки относительно входного отверстия этого прохода для пробки и головки. Углубленное положение может быть таким, что в исходном положении кончик шипа расположен в плоскости входного отверстия или вблизи нее, например впереди или позади этой плоскости на расстоянии в пределах 2 мм, и одно или более пространств остаются открытыми вокруг шипового элемента между шиповым элементом и второй частью бирки. При такой конструкции ткань уха частично вдавливается в такое пространство или пространства между шиповым элементом и второй частью бирки,так что шип остается эффективным, даже если он не выступает или только слегка выступает вперед относительно второй части бирки. В соответствии с одним из вариантов осуществления изобретения, шиповой элемент имеет основание, выполненное с возможностью скользящей посадки в контейнере для образца. Скользящая посадка может обеспечивать силу сопротивления таким образом, что шиповой элемент необходимо постоянно продавливать в контейнер для образца до достижения конечного положения, и, следовательно, поддерживать давление на образец при его введении в контейнер для образца. Это может способствовать снижению частоты неудач при взятии образца, а также более или менее определяет положение образца в контейнере для образца. В соответствии с одним из вариантов осуществления изобретения шиповой элемент выполнен в виде открываемой капсулы, образующей по меньшей мере одно герметичное отделение, наполненное функциональным соединением, причем капсула выполнена с возможностью открывания при введении шипового элемента, образца и пробки в контейнер для образца, таким образом приводя функциональное соединение во взаимодействие с образцом. Такими "функциональными соединениями" могут являться,например, один или более стабилизаторов, одно или более обезвоживающих и/или взаимодействующих веществ. Возможные варианты осуществления открываемой капсулы, а также контейнера для образца описаны в патентном документе WO 2008/055690, включенном в настоящий документ путем ссылки. Следует заметить, что функциональное соединение не обязательно должно содержаться в отделении капсулы, но также может быть выполнено в виде твердого тела, например при помощи связующего вещества для образования твердого тела, причем твердое тело, например, помещается в контейнер или соединяется с шиповым элементом. В соответствии с одним из вариантов осуществления изобретения в исходном положении шиповой элемент прикреплен при помощи одной или более ломких перемычек, например к стопорному кольцу,внедренному во вторую часть бирки, или стопорному кольцу, зажатому между второй частью бирки и контейнером для образца, причем одна или более ломких перемычек разрываются, обеспечивая перемещение шипового элемента из исходного положения. В соответствии с другим вариантом осуществления изобретения в исходном положении шиповой элемент зажат в отверстии прохода и/или в контейнере для образца. В соответствии с одним из вариантов осуществления изобретения, в котором шиповой элемент выполнен с возможностью скольжения в контейнер для образца, для перемещения шипового элемента из исходного положения возможно приложение нагрузки. В соответствии с другим вариантом осуществления изобретения в исходном положении шиповой элемент прикреплен при помощи одного или более деформируемых соединительных элементов, например деформируемого кольцевого фланца, зажатого между второй частью бирки и контейнером для образца, причем один или более деформируемых соединительных элементов деформируются под действием нагрузки, приложенной образцом к шиповому элементу, и, таким образом, высвобождают шиповой элемент. Например, шиповой элемент из твердого полимера содержит кольцевой фланец из гибкого полимера, зажатый между второй частью бирки и контейнером для образца таким образом, что этот фланец выскальзывает из своего положения между частью бирки и контейнером при перемещении шипового элемента в контейнер для образца. Аналогично функционирующее соединение может быть выполнено,например, из тонкого листового металла. В соответствии с одним из вариантов осуществления изобретения шиповой элемент по меньшей мере частично изготовлен из прозрачного полимера, например чтобы обеспечивать визуальный контроль содержимого наполненного контейнера для образца. В соответствии с одним из вариантов осуществления изобретения шиповой элемент имеет корпус,содержащий основание и кончик, причем эффективная высота шипового элемента над основанием составляет по меньшей мере 3 мм, предпочтительно от 4 до 7 мм. Такая эффективная высота обеспечивает надежный контакт с образцом. В соответствии с одним из вариантов осуществления изобретения, шиповой элемент имеет коническую часть для соединения с образцом, наружный диаметр которой уменьшается по направлению к кончику шипового элемента. В соответствии с одним из вариантов осуществления изобретения, шиповой элемент имеет основание, а контейнер для образца имеет упор для этого основания, причем шиповой элемент выполнен с возможностью скольжения по направлению к этому основанию при введении шипового элемента, образца и пробки в контейнер для образца для вхождения в контакт с упором. В соответствии с одним из вариантов осуществления изобретения шиповой элемент выполнен в виде открываемой капсулы, наполненной функциональным соединением, например имеющей одну или более стенок, разрушающихся при контакте шипового элемента с упором для приведения образца во взаимодействие с этим функциональным соединением. В соответствии с одним из вариантов осуществления изобретения шиповой элемент выполнен в виде открываемой капсулы, наполненной функциональным соединением, а контейнер для образца содержит один или более пробивающих элементов, выполненных с возможностью пробивания капсулы при введении шипового элемента, образца и пробки в контейнер для образца для приведения образца во взаимодействие с функциональным соединением. В соответствии с одним из вариантов осуществления изобретения шиповой элемент выполнен в виде открываемой капсулы, наполненной функциональным соединением, причем капсула установлена с возможностью скольжения в контейнере для образца и выполнена с возможностью открывания на стороне, противоположной шиповому элементу, и между капсулой и контейнером для образца имеются один или более соединительных проходов, например одна или более канавок в части стенки контейнера для образца, устанавливающих взаимодействие между образцом на одной стороне шипового элемента и функциональным соединением. Например, функциональное соединение служит для стабилизации ДНК образца, например для защиты образца от разрушающих ДНК ферментов. Например, указанное вещество является гигроскопичным веществом, служащим для высушивания образца. Следует заметить, что функциональное соединение может иметь любой соответствующий состав,как химический, так и физический, например представлять собой зернистый или порошковый материал,жидкость, гель, твердое вещество (например, таблетку), газ, эмульсию и т.д. Функциональное соединение может быть помещено в контейнер для функционального соединения, прикрепленный к шиповой части шипового элемента. Контейнер для функционального соединения также может иметь пористую или проницаемую стенку или пористую или проницаемую часть стенки, причем этот контейнер предпочтительно помещают в капсулу. Химический состав одного или более функциональных соединений может быть выбран в зависимости от желаемого воздействия соединения на образец. Например, соединение может являться реагентом,стабилизатором или обезвоживающим средством, таким как молекулярное сито, соль, силикагель, соединение для лизирования клеток образца и/или соединение для элюирования ткани образца для получения PHK. Как было указано выше, в соответствии с предшествующим уровнем техники в качестве пригодных для образцов биологических объектов предлагалось большое количество функциональных соединений, и новые разработки, например в области генетики, анализов крови и т.д., вероятно предоставят новые функциональные соединения, которые можно будет хранить в открываемой капсуле соответствующей конструкции. Шиповой элемент, выполненный в виде открываемой капсулы, изготовленной и наполненной как объект, отдельный от контейнера для образца, предпочтителен для изготовления системы, благодаря,например, отсутствию необходимости помещения функционального соединения непосредственно в контейнер для образца. Кроме того, как свойства материала шипового элемента, так и конструкцию шипового элемента,можно выбирать независимо от контейнера для образца, так что можно оптимизировать функции и практическое использование каждого из объектов. В этой связи следует отметить, что материал шипового элемента (или части шипового элемента) должен быть твердым и жестким, по возможности ломким, например хрупким, тогда как контейнер для образца обычно должен быть относительно гибким, т.е. прочным и неломким, во избежание повреждения при эксплуатации. Кроме того, такие контейнеры для образца, содержащие образцы, могут храниться в течение долгого времени при температуре замораживания. Полимер, являющийся предпочтительным материалом для корпуса контейнера для образца и пригодный для использования в таких условиях, предпочтительно имеет высокую ударопрочность и, следовательно, менее пригоден для использования в качестве материала для шипового элемента. В соответствии с одним из вариантов осуществления изобретения, шиповой элемент углублен в проход второй части бирки, и над входным отверстием этого прохода помещена крышка, причем эта крышка, например, является проницаемой или удаляется перед применением системы для прикрепления бирки. Крышка может быть отлита как единое целое со второй частью бирки в виде тонкой и проницаемой части стенки второй части бирки, перекрывающей проход для пробки и головки. В соответствии с такими вариантами осуществления изобретения, шиповой элемент может иметь отверстия, и функциональное соединение может находиться на обращенной к контейнеру стороне шипового элемента или в контейнере. При использовании системы для прикрепления бирки образец входит во взаимодействие с соединением через одно или более отверстий в шиповом элементе. Настоящее изобретение и предпочтительные варианты его осуществления будут описаны в зависимых пунктах формулы изобретения и в нижеследующем описании со ссылками на прилагаемые чертежи. На фиг. 1a-c представлена в виде примера система в соответствии с настоящим изобретением, содержащая первую часть ушной бирки, имеющую встроенный штифт и съемную пробку, и вторую часть ушной бирки с шиповым элементом и контейнером для образца. На фиг. 2 представлены часть второй части бирки и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 3 представлены часть второй части бирки и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 4 представлены часть второй части бирки, контейнер и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 5 представлены часть второй части бирки, контейнер и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 6 представлены часть второй части бирки и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 7 представлены часть второй части бирки и шиповой элемент в соответствии с другим вариантом осуществления изобретения. На фиг. 8a-c представлен другой пример системы в соответствии с настоящим изобретением, содержащей первую часть ушной бирки, имеющую встроенный штифт и съемную пробку, и вторую часть ушной бирки с шиповым элементом и контейнером для образца. На фиг. 9a-c представлен другой вариант системы в соответствии с настоящим изобретением, содержащей первую часть ушной бирки, имеющую встроенный штифт и съемную пробку, и вторую часть ушной бирки с шиповым элементом и контейнером для образца. На фиг. 10a, b представлено поведение шипового элемента в системе по фиг. 1 в том случае, когда шиповой элемент изготовлен из хрупкого материала. Ниже будет описан первый пример осуществления всех частей системы для маркировки биологического объекта, в частности для маркировки уха животного и для взятия образца биологического объекта в соответствии с настоящим изобретением и со ссылками на фиг. 1a-c. Поскольку настоящее изобретение относится к шиповому элементу, на некоторых из следующих чертежей не будут представлены части бирки. Следует заметить, что специалисты в данной области техники могут найти возможные конструкции, детали, варианты и т.д., а также информацию, относящуюся к способу применения системы, как и к возможному использованию образца, хранящегося в контейнере для образца, в документах, относящихся к предшествующему уровню техники, например упомянутых ранее в настоящем документе. Представленная на чертежах система содержит первую часть 1 бирки, вторую часть 2 бирки и штифт 3. Штифт 3 имеет первый конец и второй конец, причем штифт 3 соединяется с первой частью 1 бирки первым концом. Штифт содержит головку 4 на втором конце. Штифт 3 может быть отлит как единое целое с первой частью 1 бирки. Кроме того, система содержит пробку 20, как будет подробно описано ниже. Вторая часть 2 бирки содержит проход 5, так что штифт 3 с пробкой 20, установленной на его головке 4, может быть продавлен через часть биологического объекта, в частности через ухо животного, и затем через проход 5 второй части 2 бирки, в результате чего первая и вторая части 1, 2 бирки прикрепляются друг к другу и к биологическому объекту при помощи штифта 3. Следует заметить, что конструкция частей бирки может отличаться от представленной здесь, и из предшествующего уровня техники известно много вариантов конструкций. Система также содержит контейнер 10 для образца с вводным отверстием 11 для введения пробки 20 с образцом биологического объекта в контейнер 10 для образца, прикрепленный ко второй части 2 бирки (см. фиг. 1) при помощи разъемного соединения, например защелкивающегося соединения, таким образом, что отверстие 11 контейнера для образца и проход 5 второй части 2 бирки находятся на одной линии. Предпочтительно фланцевый край 12 контейнера 10 для образца удерживается с возможностью отсоединения в выпуклой кольцевой стенке 7 второй части 2 бирки. При проталкивании штифта 3 через объект пробка 20 находится на головке 4 штифта 3 таким образом, что образец 8 биологического объекта отбирается, и образец вводится в контейнер 10 для образца,после чего отверстие 11 контейнера 10 для образца непосредственно герметично закрывается пробкой 20. Одновременно пробка 20 может отсоединиться от головки 4 штифта 3. В соответствии с представленным вариантом осуществления изобретения, пробка 20 имеет спереди кольцевое режущее приспособление 21. Здесь пробка 20 имеет полимерный корпус с металлическим режущим кольцом 23. Режущее приспособление 21 ограничивает открывающуюся спереди полость 22, в которую в основном вводится образец. Обычно диаметр режущего приспособления 21 составляет от 3 до 5 мм, здесь приблизительно 4 мм. Следует заметить, что пробка 20 может иметь другую конструкцию. Примеры вариантов осуществления пробки представлены в приведенных документах из предшествующего уровня техники, и специалист в данной области техники легко поймет, как сочетать эти пробки с вариантами осуществления в соответствии с настоящим изобретением. В соответствии с предпочтительным вариантом осуществления изобретения по фиг. 1, контейнер 10 для образца содержит корпус, изготовленный, например, посредством литьевого формования соответствующего полимера, с периферической стенкой 14 и отверстием 11 на одном из продольных концов и отлитым как единое целое дном 15 на противоположном продольном конце. Корпус контейнера 10 для образца предпочтительно является непрозрачным, например изготовленным из полиоксиметилена (ПОМ) (POM - от англ. "polyoxymethylene") или полиамида. Пробка 20 может быть прозрачной, что позволяет визуально контролировать введение образца в контейнер 10 для образца. Пробка 20 предпочтительно изготавливается посредством литьевого формования соответствующего полимера и может, например, изготавливаться из поликарбоната (ПК) (PC - от англ. "polycarbonate"), полистирола (ПС) (PS - от англ. "polystyrene"), полиметилметакрилата (ПММА)(PMMA - от англ. "poly(methyl methacrylate)"). Металлическое режущее кольцо 23 предпочтительно внедряется в пробку 20 в процессе литьевого формования. Вторая часть 2 бирки содержит зону прохода 5 с шиповым элементом 30 для фиксации образца, имеющим шип, направленный от контейнера 10 для образца. Шиповой элемент 30 в исходном положении (см. фиг. 1a, b) прикреплен ко второй части 2 бирки таким образом, что при надавливании режущего приспособления 21 на одну сторону объекта (не показан) шип направляется к полости 22 для приема образца пробки 20 и надавливает на противоположную сторону подлежащего взятию образца объекта, таким образом фиксируя этот образец. Шиповой элемент 30 для фиксации образца выполнен с возможностью перемещения под тяжестью образца из исходного положения в контейнер для образца (см. фиг. 1c) при надавливании режущего приспособления 21 на противоположную сторону объекта. Шиповой элемент 30 в исходном положении прикреплен ко второй части 2 бирки при помощи временного удерживающего соединения таким образом, что когда режущее приспособление 21 надавливает на одну сторону объекта, и образец надавливает на шиповой элемент 30, шиповой элемент 30 продавливается из исходного положения и скользит в контейнер для образца. Контейнер 10 для образца имеет открытое, незапечатанное вводное отверстие 11. Шиповой элемент 30 выполнен в виде крышки для прохода 5 во второй части 2 бирки, когда шиповой элемент 30 находится в исходном положении. Как можно видеть, шиповой элемент 30 имеет корпус, содержащий основание 30a, здесь кольцевое,и кончик 30b, причем в исходном положении основание 30a углублено в проход 5 относительно входного отверстия прохода 5 для пробки и головки. Кончик 30b в исходном положении расположен в плоскости входного отверстия или вблизи нее,например впереди или позади этой плоскости на расстоянии в пределах 2 мм. Здесь кончик 30b находится слегка впереди этой плоскости, но также возможно углубленное положение кончика. Диаметр основания 30a обеспечивает скользящую посадку основания в контейнере 10 для образца. Стопорное кольцо 32 зажато между контейнером 10 и второй частью 2 бирки, а шиповой элемент 30 в исходном положении прикреплен при помощи одной или более ломких перемычек, здесь при помощи кольцевой перемычки 33, диаметр которой соответствует диаметру вводного отверстия, к стопорному кольцу 32. Предпочтительно шиповой элемент 30 и стопорное кольцо 32 изготовлены как цельный компонент,предпочтительно из полимера. Одна или более перемычек предпочтительно формируются в процессе литьевого формования, но могут быть сформированы позже, например посредством резки и т.д. Как можно видеть на фиг. 1a-c, перемычка 33 выполнена с возможностью разламывания или разрушения, когда нагрузка превышает ее прочность на излом. Нагрузку создает давление образца на шиповой элемент 30, которое, в свою очередь, создает давление режущего приспособления на противоположную сторону уха. Предпочтительно шиповой элемент 30 имеет корпус, содержащий основание и кончик, причем эффективная высота шипового элемента над основанием составляет по меньшей мере 3 мм, предпочтительно от 4 до 7 мм. Предпочтительно шиповой элемент 30 содержит над основанием коническую часть, наружный диаметр которой уменьшается по направлению к кончику шипового элемента. Предпочтительно коническая часть является полой, но также может быть жесткой. Шиповой элемент 30 вдавливается в контейнер 10. Предпочтительно его посадка обеспечивает сопротивление этому перемещению так, что шиповой элемент необходимо прижимать к образцу 8 в процессе этого перемещения до конечного положения шипового элемента в контейнере 10, или, в случае с хрупким шиповым элементом, до его разбивания, например при столкновении с кольцевым плечом внутри контейнера или иначе. В соответствии с одним из вариантов, контейнер имеет упор для основания 30 а в заданном месте,например плечо в стенке контейнера или другое препятствие, например дно контейнера. Шиповой элемент 30 выполнен с возможностью скольжения по направлению к этому упору при введении шипового элемента, образца и пробки в контейнер для образца таким образом, что шиповой элемент входит в контакт с упором. Это может обеспечить хранение образца в заданной части контейнера для образца. Это также может применяться для поддержания контакта образца с шиповым элементом. Следует заметить, что для высвобождения стопорного кольца 32 необязательно требуются ломкие перемычки, если само основание выполнено ломким, например за счет соответствующего выбора материала и/или толщины. Следует заметить, что после помещения образца 8 в контейнер (фиг. 1c) закрытый контейнер может быть легко отсоединен от второй части 2 бирки, например для отправки в лабораторию. Как уже было сказано, наличие шипового элемента 30 способствует снижению частоты неудач при взятии образца, поскольку образец 8 в процессе прикрепления частей бирки к уху или другому объекту фиксируется, например накалывается на шиповой элемент, и таким образом затрудняется или ограничивается боковое перемещение, препятствующее правильному взятию образца и его введению в контейнер 10. В случае, когда шиповой элемент 30 выполнен в виде крышки, для вводного отверстия контейнера 10 не требуется крышки. Это упрощает процесс изготовления системы. Кроме того, это позволяет избежать таких недостатков известных пленочных крышек, как препятствие правильному герметическому закрыванию пробкой 20 из-за защемления пленки между крышкой и пробкой. В соответствии с одним из альтернативных вариантов осуществления изобретения, шиповой элемент 30 в исходном положении закреплен при помощи одного или более деформируемых соединительных элементов, например если кольцо 32 выполнено в виде деформируемого кольцевого фланца шипового элемента, зажатого между второй частью бирки и контейнером для образца. Эти один или более деформируемых соединительных элементов могут затем деформироваться под нагрузкой, приложенной образцом к шиповому элементу, и таким образом высвобождать шиповой элемент для перемещения в контейнер 10 для образца. Например, кольцевой фланец 32 шипового элемента может быть выполнен в виде гибкой части, например посредством изготовления его из относительно гибкого полимера и изготовления основания и шипа шипового элемента из относительно твердого полимера, например посредством двухкомпонентного литьевого формования. На фиг. 2 представлен вариант осуществления изобретения, в котором шиповой элемент 30 имеет отверстия, обеспечивающие взаимодействие между передней и задней сторонами шипового элемента 30. Это может использоваться, например, в тех случаях, когда контейнер имеет описанную выше пленочную крышку, или в соответствии с такими вариантами осуществления изобретения, когда эти отверстия обеспечивают взаимодействие между образцом 8 и наполняющим контейнер соединением. Отверстия могут представлять собой один или более каналов, отлитых в шиповом элементе. На фиг. 2 также представлен вариант внедрения стопорного кольца 32 (сформированного здесь в виде единого целого с шиповым элементом 30) во вторую часть 2 бирки, предпочтительно в процессе литьевого формования второй части бирки. Шиповой элемент 30, который может содержать стопорное кольцо 32, может быть выполнен в виде цельного (полимерного) элемента с упрочняющим воротничком, т.е. может быть внедрен во вторую часть бирки для упрочнения одной или более частей второй части бирки, например воротничка 7, если он имеется. На фиг. 3 представлен шиповой элемент 30 в исходном положении, зажатый в проходе 5, например шиповой элемент 30, изготовленный из относительно твердого материала. Например, элемент 30 запрессован в проход 5 второй части 2 бирки. На фиг. 4 представлен шиповой элемент 30, в исходном положении установленный одновременно в проходе 5 и в контейнере 10 для образца. Здесь шиповой элемент 30 имеет основание, выполненное в виде юбки, установленное одновременно в проходе 5 и в контейнере 10. Шиповой элемент 30 может иметь сужающееся основание 30a (например, по фиг. 4), в исходном положении установленное в соответствующем месте второй части бирки и/или контейнера, причем сужение обеспечивает некоторое сопротивление (дальнейшему) продавливанию шипового элемента 30 в контейнер 10. Аналогичный эффект можно получить при помощи других конструкций, в которых шиповой элемент содержит часть с увеличенным диаметром, размер которой должен превосходить размер имеющей уменьшенный диаметр части места установки в проходе и/или контейнере. На фиг. 5 представлен шиповой элемент 30, выполненный в виде открываемой капсулы, образующей по меньшей мере одно герметично закрытое отделение 31, наполненное функциональным соединением. Эта капсула выполнена с возможностью открывания при введении шипового элемента, образца и пробки в контейнер для образца, приводя функциональное соединение во взаимодействие с образцом. В этом примере надавливание на шиповой элемент после начального периода сопротивления приводит к разрушению корпуса шипового элемента и его отсоединению от стопорного кольца 32. Например, пластина 35 основания, проходящая под коническим пространством 31, изгибается и разрушается,приводя к разрушениям также в конической стенке шипового элемента и/или вдоль кольцевой фланцевой части основания 30a. На фиг. 6 представлен шиповой элемент 30 в соответствии с одним из вариантов осуществления изобретения, содержащий столбик, проходящий в проходе и имеющий конически-заостренный конец с острым кончиком. При приложении системы для прикрепления бирки к уху животного или другому объекту столбик проходит от основания 30a в направлении полости 22. Как показано на фиг. 6, в пространстве между шипом и стенкой, определяющем проход 5, могут быть расположены один или более стабилизаторов 36 шипа, например три или четыре стабилизатора,расположенных под разными углами. Стабилизаторы 36 могут иметь острый край, обращенный от контейнера. Шип проходит за стабилизаторы 36 для получения желаемого эффекта фиксации. На фиг. 7 представлен шиповой элемент 30, в котором на кончике шипа имеется обратноконическая выемка. На фиг. 8a-c представлена система, в которой конический элемент 30 выполнен в виде открываемой капсулы, содержащей функциональное соединение, а также предпочтительно действует как крышка для прохода 5, причем контейнер 10 не имеет пленки или другого уплотнения. Здесь шиповой элемент 30 имеет отделение 31, закрытое со стороны контейнера 10 ломкой стенкой 35, здесь уплотнением с прокладкой из фольги, для удержания в шиповом элементе функционального соединения. В исходном положении шиповой элемент 30 прикреплен к стопорному кольцу 32. Шиповой элемент 30, выполненный в виде капсулы, установлен с возможностью скольжения в контейнере 10 для образца. Капсула 30 выполнена с возможностью открывания на стороне, противоположной шиповому элементу, посредством разрушения стенки 35. Представленный здесь контейнер имеет пробивающий элемент 16, выполненный с возможностью пробивания капсулы 30, здесь стенки 35, при введении шипового элемента, образца и пробки в контейнер для образца. Для установки взаимодействия между образцом 8, находящимся на одной стороне шипового элемента 30, и функциональным соединением, находящимся на другой стороне, между капсулой и контейнером для образца имеются один или более соединительных проходов, здесь одна или более канавок 17,в части стенки 14 контейнера для образца. Предпочтительно шиповой элемент 30, по меньшей мере, частично изготовлен из прозрачного полимера. Капсула в соответствии с другим вариантом осуществления изобретения (не показан) в конечном положении упирается в упор контейнера 10, например дно, раньше, чем пробка окажется в своем конечном положении. В таком случае продолжающееся давление на капсулу приводит к ее разрушению, например, шип вдавливается дальше в контейнер, что приводит к разрушению вокруг основания шипа и приводит соединение в контакт с образцом 8. На фиг. 9a входное отверстие прохода 5 герметично закрыто крышкой 60, здесь удаляемой пользователем клейкой крышкой (с подъемным язычком для облегчения удаления). Крышка эффективно скрывает шиповой элемент 30. В соответствии с альтернативным вариантом, крышка является проницаемой крышкой, например пленкой, которая разрывается при применении системы для прикрепления бирки, и ухо вдавливает пленку в проход 5. В этом случае шиповой элемент 30 способствует разрыванию крышки. Если крышка 60 выполнена в виде герметичной крышки, шиповой элемент 30 (как описано здесь) может иметь отверстия таким образом, что пространства впереди и позади шипового элемента связаны между собой при помощи отверстий. Кроме того, функциональное соединение может в таком случае находиться в контейнере. В соответствии с другим вариантом осуществления изобретения, как показано здесь, шиповой элемент 30 имеет отделение (37), содержащее функциональную жидкость, которая в этом случае находится в открытой связи с обращенной к образцу 8 стороной шипа. В соответствии с представленными на чертежах вариантами осуществления изобретения, шиповой элемент может быть изготовлен из хрупкого материала, например хрупкого полистирола, и выполнен таким образом, что шиповой элемент вначале остается целым, осуществляя фиксацию, а затем разбивается на заданные или произвольные куски. Затем образец проталкивает остатки шипового элемента в контейнер для образца. Такой вариант представлен в виде примера только на фиг. 10a, b, где шиповой элемент 30 после осуществления фиксации по меньшей мере в процессе вырезания образца 8 из уха, разбивается на фрагменты (см. дно контейнера на фиг. 10b). Шиповой элемент 30 разбивается вследствие приложения к нему нагрузки при продавливании глубже в контейнер в процессе взятия образца. Этому разбиванию может способствовать сужение прохода в контейнере 10, вследствие которого шиповой элемент подвергается напряжению, превосходящему его прочность на излом. Например, это сужение может обеспечивать плечо 10a в контейнере, находящееся на расстоянии от открытого конца, например то же плечо 10a, которое блокирует дальнейшее перемещение пробки 20 в контейнер 10, после того как пробка полностью входит в контейнер 10. При желании, той же цели может служить другая преграждающая конструкция в контейнере, расположенная на пути шипового элемента, например локальный направленный внутрь зубец и т.п. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система для маркировки и взятия образца биологического объекта, не являющегося человеком, в частности объекта, являющегося животным, содержащая первую часть (1) бирки; вторую часть (2) бирки; штифт (3), имеющий первый конец и второй конец, соединяющийся с первой частью бирки первым концом и содержащий головку (4) на втором конце; пробку (20) для взятия образца, которая при прикреплении частей бирки к биологическому объекту и взятии образца расположена на головке (4) штифта (3), причем пробка на не прикрепленном к головке(4) штифта (3) конце имеет кольцевое, предпочтительно круглое, режущее приспособление (21), предпочтительно с режущим кольцом, изготовленным из металла, при этом режущее приспособление ограничивает открытую спереди полость (22) для приема образца; при этом вторая часть бирки имеет проход (5) для пробки и головки (4) штифта; контейнер (10) для образца с вводным отверстием (11) для введения в контейнер для образца пробки и образца объекта, вырезанного при помощи режущего приспособления, прикрепленный ко второй части (2) бирки при помощи разъемного соединения таким образом, что вводное отверстие (11) контейнера для образца и проход (5) второй части бирки находятся на одной линии; причем система выполнена с возможностью продавливания штифта через часть биологического объекта, в частности через ухо животного, вследствие чего режущее приспособление вырезает образец(8) объекта, который, по меньшей мере, частично вводится в полость (22) для приема образца, а пробка и головка штифта проходят через проход (5) второй части (2) бирки, в результате чего первая и вторая части бирки прикрепляются друг к другу и к биологическому объекту при помощи штифта, причем пробка и образец входят в контейнер для образца, и пробка герметично закрывает вводное отверстие контейнера для образца, отличающаяся тем, что вторая часть бирки в зоне прохода (5) содержит шиповой элемент (30) для фиксации образца, имеющий шип, направленный от контейнера для образца, причем в исходном положении шиповой элемент(30) для фиксации образца прикреплен ко второй части (2) бирки таким образом, что при надавливании режущего приспособления (21) на одну сторону объекта шип направлен к полости (22) для приема образца пробки (20) и входит в контакт с противоположной стороной подлежащего взятию образца объекта, таким образом фиксируя этот подлежащий взятию образец, причем шиповой элемент (30) для фиксации образца выполнен с возможностью перемещения под тяжестью образца из исходного положения в контейнер (10) для образца при надавливании режущего приспособления на противоположную сторону объекта. 2. Система по п.1, в которой шиповой элемент (30) для фиксации образца в исходном положении прикреплен ко второй части бирки при помощи временного удерживающего соединения (32) таким образом, что при надавливании режущего приспособления на одну сторону объекта и надавливании образца на шиповой элемент этот шиповой элемент продавливается из исходного положения и скользит в контейнер для образца. 3. Система по п.1 или 2, в которой контейнер для образца имеет открытое, незапечатанное вводное отверстие и шиповой элемент (30) выполнен в виде крышки для прохода во второй части бирки, когда шиповой элемент находится в исходном положении. 4. Система по любому из предшествующих пунктов, в которой шиповой элемент имеет корпус, содержащий основание (30a) и шип с кончиком (30b), причем в исходном положении основание (30a) углублено в проход (5) относительно входного отверстия прохода (5) для пробки и головки. 5. Система по п.4, в которой кончик (30b) шипового элемента в исходном положении расположен в плоскости входного отверстия или вблизи нее, например на расстоянии в пределах 2 мм впереди или позади этой плоскости, предпочтительно впереди. 6. Система по любому из предшествующих пунктов, в которой шиповой элемент имеет основание(30a), выполненное с возможностью скользящей посадки в контейнере для образца. 7. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) выполнен в виде открываемой капсулы, образующей по меньшей мере одно герметичное отделение (31), наполненное функциональным соединением, причем эта капсула выполнена с возможностью открывания при введении шипового элемента, образца и пробки в контейнер для образца, таким образом приводя функциональное соединение во взаимодействие с образцом (8). 8. Система по любому из предшествующих пунктов, в которой в исходном положении шиповой элемент (30) прикреплен при помощи одной или более ломких перемычек (33), например, к стопорному кольцу (32), внедренному во вторую часть бирки, или стопорному кольцу (32), зажатому между второй частью бирки и контейнером для образца, причем одна или более ломких перемычек ломаются, обеспечивая перемещение шипового элемента из исходного положения. 9. Система по любому из пп.1-7, в которой в исходном положении шиповой элемент (30) зажат в отверстии прохода и/или в контейнере для образца. 10. Система по любому из предшествующих пунктов, в которой в исходном положении шиповой элемент прикреплен при помощи одного или более деформируемых соединительных элементов, например деформируемого кольцевого фланца, зажатых между второй частью бирки и контейнером для образца, причем один или более деформируемых соединительных элементов деформируются под нагрузкой,прикладываемой образцом к шиповому элементу, и таким образом высвобождают шиповой элемент. 11. Система по любому из предшествующих пунктов, в которой шиповой элемент (30), по меньшей мере, частично изготовлен из прозрачного полимера. 12. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет корпус, содержащий основание и кончик, причем эффективная высота шипового элемента над основанием составляет по меньшей мере 3 мм, предпочтительно от 4 до 7 мм. 13. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет коническую часть, наружный диаметр которой уменьшается по направлению к кончику шипового элемента. 14. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) имеет основание, а контейнер для образца имеет упор для этого основания, причем шиповой элемент выполнен с возможностью скольжения по направлению к этому упору при введении шипового элемента, образца и пробки в контейнер для образца таким образом, что шиповой элемент входит в контакт с упором. 15. Система по п.7 и 14, в которой капсула выполнена с возможностью открывания при контакте шипового элемента с упором. 16. Система по меньшей мере по п.7, в которой контейнер для образца содержит один или более пробивающих элементов (16), выполненных с возможностью пробивания капсулы при введении шипового элемента, образца и пробки в контейнер для образца. 17. Система по меньшей мере по п.7, в которой капсула установлена с возможностью скольжения в контейнере для образца и выполнена с возможностью открывания на стороне, противоположной шиповому элементу, причем между капсулой и контейнером для образца имеются один или более соединительных проходов, например одна или более канавок, в части стенки контейнера для образца, и таким образом устанавливается связь между образцом на одной стороне шипового элемента и функциональным соединением. 18. Система по любому из предшествующих пунктов, в которой шиповой элемент (30) выполнен в виде хрупкого компонента, крошащегося или разбивающегося под действием прижимающей нагрузки,приложенной к нему образцом, после начального сопротивления этой нагрузке. 19. Способ маркировки биологического объекта, не являющегося человеком, и взятия образца такого объекта, в котором маркировку осуществляют при помощи системы по любому из предшествующих пунктов.

МПК / Метки

МПК: A01K 11/00

Метки: взятия, человеком, биологического, являющегося, объекта, образца, маркировки, система
