Электронагреваемая курительная система с внутренним или внешним нагревателем

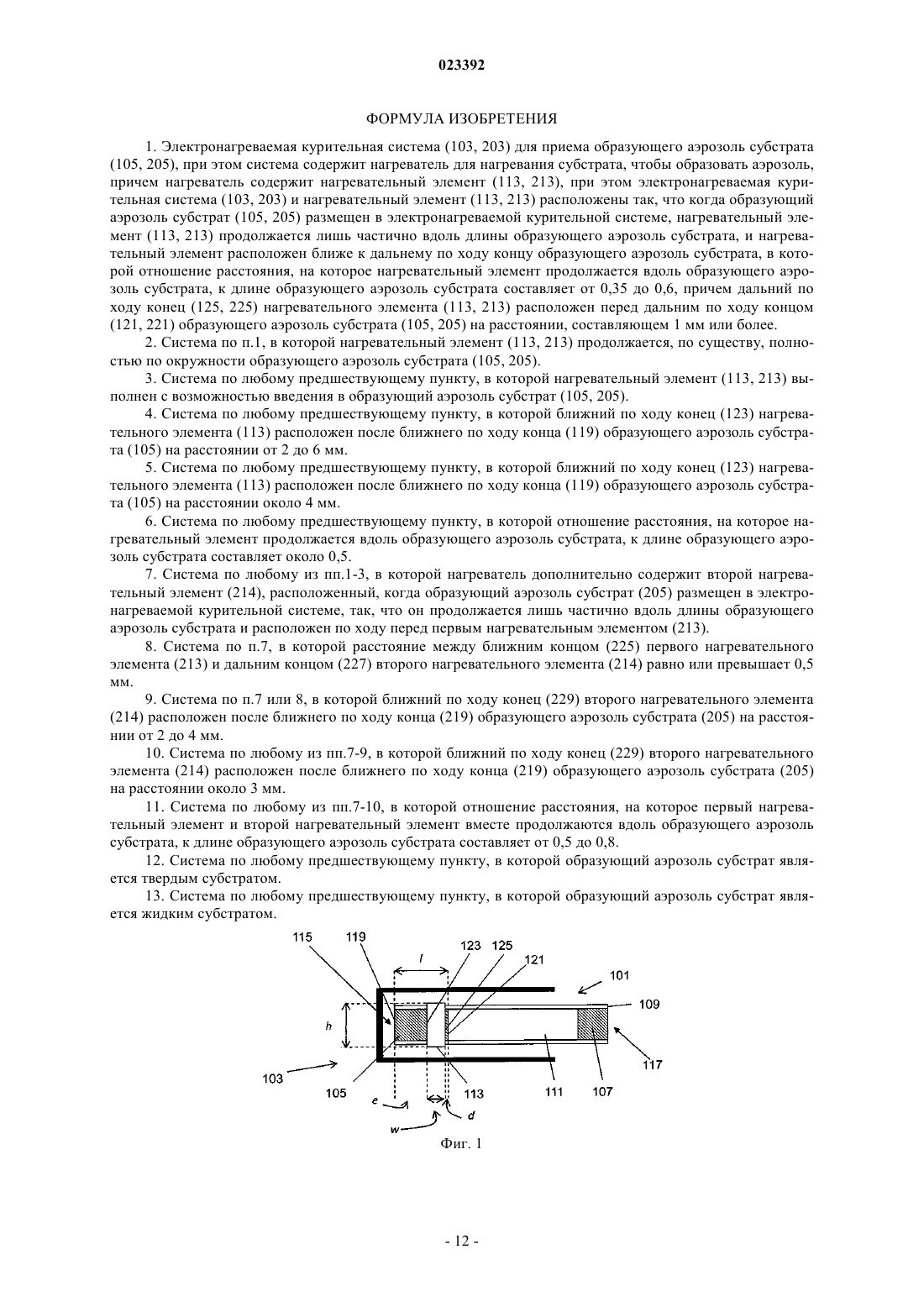

ЭЛЕКТРОНАГРЕВАЕМАЯ КУРИТЕЛЬНАЯ СИСТЕМА С ВНУТРЕННИМ ИЛИ ВНЕШНИМ НАГРЕВАТЕЛЕМ Электронагреваемая курительная система (103, 203) для приема образующего аэрозоль субстрата(105, 205). Система содержит нагреватель для нагревания субстрата, чтобы образовать аэрозоль,и нагреватель содержит нагревательный элемент (113, 213, 214). Электронагреваемая курительная система (103, 203) и нагревательный элемент (113, 213, 214) расположены так, что когда образующий аэрозоль субстрат (105, 205) размещен в электронагреваемой курительной системе,нагревательный элемент (113, 213, 214) продолжается лишь частично вдоль длины образующего аэрозоль субстрата, и нагревательный элемент расположен ближе к дальнему по ходу концу образующего аэрозоль субстрата.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. Изобретение относится к электронагреваемой курительной системе, включающей нагреватель для нагревания образующего аэрозоль субстрата. ЕР-А-0358002 раскрывает курительную систему, содержащую сигарету с резистивным нагревательным элементом для нагревания табачного материала в сигарете. Сигарета имеет средство электрического соединения с повторно используемым ручным контроллером. Ручной контроллер включает аккумулятор и электрическую схему, которая управляет подачей питания в резистивный нагревательный элемент в сигарете. Один из недостатков такой курительной системы заключается в том, что табачный дым зачастую конденсируется на внутренних стенках системы. Это является нежелательным, поскольку возрастание конденсации на внутренних стенках системы может приводить к уменьшенной производительности. Соответственно, существует потребность в электронагреваемой курительной системе, которая при использовании минимизирует риск конденсации дыма или аэрозоля на внутренних стенках. Настоящее изобретение предлагает электронагреваемую курительную систему для приема образующего аэрозоль субстрата, при этом система содержит нагреватель для нагревания субстрата, чтобы образовать аэрозоль, причем нагреватель содержит нагревательный элемент, при этом электронагреваемая курительная система и нагревательный элемент расположены так, что когда образующий аэрозоль субстрат размещен в электронагреваемой курительной системе, нагревательный элемент продолжается лишь частично вдоль длины образующего аэрозоль субстрата, и нагревательный элемент расположен ближе к дальнему по ходу концу образующего аэрозоль субстрата. Согласно другому аспекту изобретения предусмотрена электронагреваемая курительная система для приема образующего аэрозоль субстрата, при этом система содержит нагреватель для нагревания субстрата, чтобы образовать аэрозоль, причем нагреватель содержит нагревательный элемент, при этом электронагреваемая курительная система и нагревательный элемент расположены так, что когда образующий аэрозоль субстрат размещен в электронагреваемой курительной системе, нагревательный элемент продолжается лишь частично вдоль длины образующего аэрозоль субстрата. В еще одном аспекте изобретения предлагается электронагреваемая курительная система для приема образующего аэрозоль субстрата, при этом система содержит нагреватель для нагревания субстрата,чтобы образовать аэрозоль, причем нагреватель содержит нагревательный элемент, при этом электронагреваемая курительная система и нагревательный элемент расположены так, что когда образующий аэрозоль субстрат размещен в электронагреваемой курительной системе, нагревательный элемент расположен ближе к дальнему по ходу концу образующего аэрозоль субстрата. Размещение нагревательного элемента так, что он продолжается лишь частично вдоль длины образующего аэрозоль субстрата, уменьшает мощность, требуемую для нагревания субстрата и образования аэрозоля. Кроме того, положение нагревательного элемента ближе к дальнему по ходу концу образующего аэрозоль субстрата также минимизирует риск конденсации аэрозоля на внутренних стенках курительной системы. Это обусловлено тем, что ненагретая часть образующего аэрозоль субстрата (например, табачного стержня), расположенная на значительном расстоянии от нагревательного элемента, действует как зона фильтрации, тем самым минимизируя риск выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата. Помимо этого, положение нагревательного элемента ближе к дальнему по ходу концу образующего аэрозоль субстрата сокращает зону, содержащуюся между дальним концом нагревательного элемента и дальним концом образующего аэрозоль субстрата. Это приводит к значительному сокращению энергии,требуемой для того, чтобы образовать аэрозоль для пользователя. Это также приводит к уменьшению времени до первой затяжки, другими словами, времени между подачи энергии нагревательному элементу и предоставлением аэрозоля пользователю. Нагревательный элемент может быть внешним нагревательным элементом. Предпочтительно нагревательный элемент продолжается полностью или частично по окружности образующего аэрозоль субстрата. В одном варианте выполнения, нагревательный элемент продолжается по существу полностью по окружности образующего аэрозоль субстрата. Альтернативно нагревательный элемент может быть внутренним нагревательным элементом. В одном варианте выполнения нагревательный элемент выполнен с возможностью введения в образующий аэрозоль субстрат. Внутренний нагревательный элемент может быть размещен, по меньшей мере, частично в пределах или внутри образующего аэрозоль субстрата. Предпочтительно образующий аэрозоль субстрат имеет по существу цилиндрическую форму. Образующий аэрозоль субстрат может быть по существу удлиненной. Образующий аэрозоль субстрат также может иметь длину и окружность, по существу перпендикулярную длине. Предпочтительно электронагреваемая курительная система содержит образующий аэрозоль субстрат, при этом длина образующего аэрозоль субстрата является, по существу, параллельной направлению воздушного потока в электронагреваемой курительной системе. Предпочтительно электроэнергия подается в нагревательный элемент (или, в вариантах выполнения, в которых дополнительные нагревательные элементы включаются, в один или более нагревательных элементов) до тех пор, пока нагревательный элемент или элементы не достигают температуры приблизительно от 250 до 440 С. Любой подходящий температурный датчик и схема управления могут быть использованы для того, чтобы управлять нагревом нагревательного элемента или элементов так, что они достигают температуры приблизительно от 250 до 440 С. Это отличие от традиционных сигарет, в которых температура горения табака и обертки сигареты может достигать 800 С. Выпускные и выпускные концы электронагреваемой курительной системы задаются относительно воздушного потока, когда пользователь делает затяжку. Обычно поступающий воздух входит в электронагреваемую курительную систему на входном конце, объединяется с аэрозолем и переносит аэрозоль в воздушном потоке в направлении рта пользователя на выходном конце. Как известно специалистам в данной области техники, аэрозоль является суспензией твердых частиц или жидких капель или как твердых частиц, так и жидких капель в газе, таком как воздух. Предпочтительно субстрат является частью отдельного курительного изделия, и пользователь может затягиваться непосредственно курительным изделием. Курительное изделие может иметь по существу цилиндрическую форму. Курительное изделие может быть, по существу, удлиненным. Курительное изделие может иметь длину и окружность, по существу, перпендикулярную длине. Курительное изделие может иметь общую длину приблизительно от 30 до 100 мм. Курительное изделие может иметь наружный диаметр приблизительно от 5 до 12 мм. Курительное изделие может содержать фильтрующую заглушку. Фильтрующая заглушка может находиться на выходном конце курительного изделия. Фильтрующая заглушка может быть фильтрующей заглушкой на основе ацетилцеллюлозы. Фильтрующая заглушка предпочтительно имеет длину около 7 мм, но может иметь длину приблизительно от 5 до 10 мм. Предпочтительно курительное изделие является сигаретой. В предпочтительном варианте выполнения, курительное изделие имеет общую длину около 45 мм. Также предпочтительно, курительное изделие имеет наружный диаметр около 7,2 мм. Предпочтительно образующий аэрозоль субстрат содержит табак. Дополнительно, образующий аэрозоль субстрат может иметь длину около 10 мм. Тем не менее,наиболее предпочтительно, образующий аэрозоль субстрат имеет длину около 12 мм. Дополнительно,диаметр образующего аэрозоль субстрата также может составлять приблизительно от 5 до 12 мм. Курительное изделие может содержать внешнюю бумажную обертку. Дополнительно, курительное изделие может содержать расстояние между образующим аэрозоль субстратом и фильтрующей заглушкой. Они могут быть разнесены на расстояние в диапазоне приблизительно 5-25 мм, например, на расстояние около 18 мм. Положение нагревательного элемента ближе к дальнему по ходу концу образующего аэрозоль субстрата может быть определено, как как меньшее расстояние между дальним концом нагревательного элемента и дальним концом образующего аэрозоль субстрата, чем расстояние между ближним концом нагревательного элемента и ближним концом образующего аэрозоль субстрата. Предпочтительно, дальний по ходу конец нагревательного элемента расположен перед дальним по ходу концом образующего аэрозоль субстрата на расстоянии d, которое равно или более чем около 1 мм. При наличии такого расстояния d, которое больше или равного приблизительно 1 мм (вместо d=0), это не допускает расположения нагревателя непосредственно рядом с не образующей аэрозоль частью курительного изделия, к примеру, не содержащей табак частью сигареты (за исключением сигаретной бумаги) после табачной вставки. Это уменьшает рассеяние тепла через не содержащие табак материалы. Кроме того, этот зазор дает возможность уменьшения температуры основного потока дыма. Предпочтительно ближний по ходу конец нагревательного элемента расположен после ближнего по ходу конца образующего аэрозоль субстрата на расстоянии е приблизительно между 2 и 6 мм. Еще более предпочтительно, ближний по ходу конец нагревательного элемента расположен после ближнего по ходу конца образующего аэрозоль субстрата на расстоянии е около 4 мм. Ненагретая часть образующего аэрозоль субстрата, расположенная на входном конце, т.е. между ближним концом образующего аэрозоль субстрата и ближним концом нагревательного элемента, предоставляет зону эффективной фильтрации. Это минимизирует риск выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата в электронагреваемой курительной системе. Это также минимизирует риск конденсации аэрозоля в электронагреваемой курительной системе, что минимизирует число операций по очистке, требуемых за время использования курительной системы. Помимо этого, ненагретая расположенная впереди (раньше) по ходу часть образующего аэрозоль субстрата действует в качестве резервуара для медленного высвобождения аэрозоля, который может быть доступным за счет теплопроводности через субстрат в ходе курения. Предпочтительно отношение расстояния w, на которое нагревательный элемент продолжается вдоль образующего аэрозоль субстрата, к длине l образующего аэрозоль субстрата,близительно от 0,35 до 0,6. Еще более предпочтительно, отношение составляет при составляет приблизительно 0,5. Отношение приблизительно от 0,35 до 0,6 имеет преимущество в том, что оно максимизирует объем аэрозоля, доставляемого пользователю, при минимизации величины выхода аэрозоля из располо-2 023392 женной впереди (раньше) по ходу части образующего аэрозоль субстрата. Это минимизирует риск конденсации аэрозоля в курительной системе. Дополнительно это отношение также имеет преимущество в том, что оно минимизирует тепловые потери через не содержащие табак материалы. Это означает то, что курительная система требует меньшего количества энергии. Еще более предпочтительно отношение расстояния, на которое нагревательный элемент продолжается вдоль образующего аэрозоль субстрата, к длине образующего аэрозоль субстрата составляет приблизительно 0,5. Отношение приблизительно в 0,5 (для образующего аэрозоль субстрата, такой как табачная вставка 10 или 12 мм) предлагает лучший баланс с точки зрения подачи аэрозоля, минимизации риска выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата и температуры аэрозоля. В одном варианте выполнения электронагреваемой курительной системы, нагреватель дополнительно содержит второй нагревательный элемент, расположенный, когда образующий аэрозоль субстрат размещен в электронагреваемой курительной системе, так, что он продолжается на расстояние у лишь частично вдоль длины l образующего аэрозоль субстрата и расположен по ходу перед первым нагревательным элементом. Первый нагревательный элемент, второй нагревательный элемент или оба нагревательных элемента могут идти по существу частично или полностью по окружности образующего аэрозоль субстрата. В другом варианте выполнения нагреватель дополнительно содержит второй нагревательный элемент, расположенный, когда образующий аэрозоль субстрат размещен в электронагреваемой курительной системе, так, что он продолжается на расстояние у лишь частично вдоль длины l образующего аэрозоль субстрата. Обеспечение второго нагревательного элемента по ходу перед первым нагревательным элементом позволяет нагревать различные участки образующего аэрозоль субстрата в разное время. Это также является предпочтительным, поскольку образующий аэрозоль субстрат не должна повторно нагреваться, например, если пользователь хочет прекращать и возобновлять курение. Помимо этого предоставление двух отдельных нагревательных элементов предусматривает упрощенное управление температурным градиентом вдоль образующего аэрозоль субстрата, и, следовательно, управление формированием аэрозоля. Предпочтительно нагревательные элементы являются независимо управляемыми. Дополнительные нагревательные элементы могут предоставляться между первым и вторым нагревательными элементами. Например, нагреватель может содержать три, четыре, пять, шесть или более нагревательных элементов. Предпочтительно расстояние между первым нагревательным элементом и вторым нагревательным элементом равно или превышает приблизительно 0,5 мм. То есть предпочтительно расстояние между ближним концом первого нагревательного элемента и дальним концом второго нагревательного элемента равно или превышает приблизительно 0,5 мм. Тем не менее, любое расстояние между первым и вторым нагревательными элементами может быть использовано, если первый и второй нагревательные элементы не находятся в электрическом контакте друг с другом. Предпочтительно ближний по ходу конец второго нагревательного элемента расположен после ближнего по ходу конца образующего аэрозоль субстрата на расстоянии g приблизительно от 2 до 4 мм. Еще более предпочтительно, ближний по ходу конец второго нагревательного элемента расположен после ближнего по ходу конца образующего аэрозоль субстрата на расстоянии g около 3 мм. С другой стороны ненагретая часть образующего аэрозоль субстрата, расположенная на входном конце, т.е. между ближним концом образующего аэрозоль субстрата и ближним концом второго нагревательного элемента, предоставляет зону эффективной фильтрации. Это минимизирует риск выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата в электронагреваемой курительной системе. Это также минимизирует риск конденсации аэрозоля в электронагреваемой курительной системе, что минимизирует число операций по очистке, требуемых за время использования электронагреваемой курительной системы. Помимо этого, ненагретая расположенная впереди (раньше) по ходу часть образующего аэрозоль субстрата действует в качестве резервуара для медленного высвобождения аэрозоля, который может быть доступным за счет теплопроводности через субстрат в ходе курения. В вариантах выполнения изобретения, которые имеют два нагревательных элемента, длины обоих нагревательных элементов могут быть немного уменьшены (по сравнению с длиной нагревательного элемента в вариантах выполнения изобретения, которые имеют только один нагревательный элемент),чтобы поддерживать зону, расположенную по ходу перед вторым нагревательным элементом, холоднее нагретой части образующего аэрозоль субстрата, и зону по ходу после первого нагревательного элемента, холоднее нагретой части образующего аэрозоль субстрата. Другими словами в вариантах изобретения, в которых имеется только один нагревательный элемент, нагревательный элемент может иметь длину около 4 мм. В вариантах изобретения, которые имеют два нагревательных элемента, длина каждого нагревательного элемента может быть уменьшена, например, до около 3 мм. Снижение длины может компенсироваться посредством более высокой электрически мощности. Альтернативно первый нагревательный элемент (дальше по ходу) может иметь размер, по существу, идентичный размеру нагревательного элемента в курительной системе, которая имеет только один нагревательный элемент, но второй нагревательный элемент (расположенный впереди (раньше) по ходу) может иметь меньшую длину, чем первый нагревательный элемент. Другими словами, первый нагревательный элемент имеет длину, которая превышает длину второго нагревательного элемента. Например,первый нагревательный элемент может иметь длину около 4 мм, в то время как второй нагревательный элемент может иметь длину около 3 мм. Это означает то, что, по существу, равные выходы аэрозоля и время до первой затяжки предоставляются посредством первого и второго нагревательных элементов. Предпочтительно, отношение расстояния (х+у), на которое первый нагревательный элемент и второй нагревательный элемент вместе продолжаются вдоль образующего аэрозоль субстрата, к длине l образующего аэрозоль субстрата составляет приблизительно от 0,5 до 0,8. Авторы изобретения обнаружили, что этот диапазон отношения максимизирует преимущества курения. Это отношение имеет преимущество в том, что оно максимизирует величину подачи аэрозоля при минимизации величины выхода аэрозоля из расположенной впереди (раньше) по ходу части образующего аэрозоль субстрата. Это минимизирует риск конденсации аэрозоля в рамках курительной системы. Дополнительно, это отношение также имеет преимущество в том, что оно минимизирует тепловые потери через не содержащие табак материалы. Это означает то, что курительная система требует меньшего количества энергии. Отношение приблизительно в 0,7 (для табачной вставки в 10 мм или 12 мм) предлагает лучший баланс с точки зрения подачи аэрозоля, минимизации риска выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата и температуры аэрозоля. Каждый нагревательный элемент может иметь форму кольца, идущего по существу частично или полностью по окружности образующего аэрозоль субстрата. Предпочтительно позиция каждого нагревательного элемента является фиксированной относительно электронагреваемой курительной системы, и,следовательно, образующего аэрозоль субстрата. Предпочтительно нагреватель не включает конец, чтобы нагревать ближний по ходу конец образующего аэрозоль субстрата. Это предоставляет ненагретую часть образующего аэрозоль субстрата на входном конце. Каждый нагревательный элемент предпочтительно содержит электрически резистивный материал. Каждый нагревательный элемент может содержать неупругий материал, например, керамический спечнный материал, такой как оксид алюминия (Al2O3) и нитрид кремния (Si3N4) либо печатная плата или силиконовый каучук. Альтернативно каждый нагревательный элемент может содержать упругий металлический материал, например, железный сплав или хромоникелевый сплав. Другие подходящие электрически резистивные материалы включают, но не только: полупроводники, такие как легированная керамика, электрически "проводящая" керамика (такая как, например, дисилицид молибдена), углерод, графит, металлы, металлические сплавы и композиционные материалы, изготовленные из керамического материала и металлического материала. Такие композиционные материалы могут содержать легированную или нелегированную керамику. Примеры подходящей легированной керамики включают легированные карбиды кремния. Примеры подходящих металлов включают титан,цирконий, тантал и металлы из платиновой группы. Примеры подходящих металлических сплавов включают нержавеющую сталь, никелевые, кобальтовые, хромовые, алюминиевые, титановые, циркониевые,гафниевые, ниобиевые, молибденовые, танталовые, вольфрамовые, оловянные, галлиевые и марганцевые сплавы и суперсплавы на основе никеля, железа, кобальта, нержавеющей стали, Timetal, а так же железомарганцево-алюминиевые сплавы. Timetal является зарегистрированной торговой маркой TitaniumMetals Corporation, 1999 Broadway Suite 4300, Денвер, Колорадо. В композиционных материалах электрически резистивный материал необязательно может быть внедрен, герметизирован или покрыт изоляционным материалом, либо наоборот, в зависимости от кинетики передачи энергии и требуемых внешних физико-химических свойств. Альтернативно каждый нагревательный элемент может содержать инфракрасный нагревательный элемент, фотонный источник или индуктивный нагревательный элемент. Каждый нагревательный элемент может содержать теплопоглотитель или тепловой резервуар, содержащий материал, допускающий поглощение и аккумулирование тепла и затем высвобождение тепла со временем в образующий аэрозоль субстрат. Теплопоглотитель может формироваться из любого подходящего материала, такого как подходящий металл или керамический материал. Предпочтительно материал имеет высокую теплоемкость (ощутимый теплоаккумулирующий материал) или является материалом, допускающим поглощение и затем высвобождение тепла через обратимый процесс, к примеру,высокотемпературное изменение фазы. Подходящие ощутимые теплоаккумулирующие материалы включают силикагель, оксид алюминия, углерод, стекломат, стекловолокно, минералы, металл или сплавы,такие как алюминий, серебро или свинец, и целлюлозный материал, такой как бумага. Другие подходящие материалы, которые высвобождают тепло через обратимое изменение фазы, включают керосин, ацетат натрия, нафталин, воск, полиэтиленоксид, металл, металлическую соль, смесь эвтектических солей или сплав. Образующий аэрозоль субстрат предпочтительно имеет табакосодержащий материал, содержащий летучие табачные ароматизирующие соединения, которые высвобождаются из субстрата после нагрева. Альтернативно, образующий аэрозоль субстрат может содержать не содержащий табак материал. Предпочтительно образующий аэрозоль субстрат дополнительно содержит формирователь аэрозоля. Примерами подходящих формирователей аэрозоля являются глицерин и пропиленгликоль. В одном варианте выполнения образующий аэрозоль субстрат является твердым или, по существу,твердым субстратом. Твердый субстрат может содержать, например, одно или более из следующего: порошок, гранулы, шарики, клочки, тонкие трубки, ленты или листы, содержащие одно или более из следующего: травяной лист, табачный лист, фрагменты табачных жилок, восстановленный табак, гомогенизированный табак, прессованный табак и разрыхленный табак. Твердый субстрат может предоставляться в качестве цилиндрической вставки образующего аэрозоль субстрата. Альтернативно твердый субстрат может предоставляться в подходящем контейнере или картридже. Необязательно, твердый субстрат может содержать дополнительное содержащее или не содержащее табак летучее ароматизирующее соединение, которое высвобождается после нагрева субстрата. Необязательно, твердый субстрат может предоставляться или внедряться в термически стабильный носитель. Носитель может принимать форму порошка, гранул, шариков, клочков, тонких трубок, лент или листов. Альтернативно, носитель может быть трубчатым носителем, имеющим тонкий слой твердого субстрата, осажденный на внешней поверхности или на обеих внутренней и внешней поверхностях. Такой трубчатый носитель может формироваться, например, из бумаги или бумагообразного материала,нетканого углеродно-волоконного полотна, легкого открытого сетчатого металлического экрана или перфорированной металлической фольги либо любой другой термически стабильной полимерной матрицы. Твердый субстрат может быть осаждена на поверхности носителя в форме, например, листа, пены,геля или суспензии. Твердый субстрат может быть осаждена на всей поверхности носителя, или альтернативно, может быть осаждена в шаблоне, чтобы предоставлять неоднородное предоставление аромата во время использования. Альтернативно, носитель может быть нетканым материалом или жгутом волокон, в который включены табачные компоненты. Нетканый материал или жгут волокон могут содержать, например, углеродные волокна, натуральные целлюлозные волокна или целлюлозные производные волокна. Образующий аэрозоль субстрат альтернативно может быть жидким субстратом. Если используют жидкий субстрат, электронагреваемая курительная система предпочтительно содержит средство для хранения жидкости. Например, жидкий субстрат может удерживаться в контейнере. Альтернативно или помимо этого, жидкий субстрат может поглощаться в пористом материале-носителе. Пористый материалноситель может быть изготовлен из любой подходящей адсорбирующей заглушки или корпуса, например, из пористого металла или пенопласта, полипропилена, терилена, нейлоновых волокон либо керамики. Жидкий субстрат может удерживаться в пористом материале-носителе до использования электронагреваемой курительной системы, или альтернативно, материал жидкого субстрата может быть высвобожден в пористый материал-носитель во время или непосредственно перед использованием. Например,жидкий субстрат может предоставляться в капсуле. Оболочка капсулы предпочтительно расплавляется после нагрева и высвобождает жидкий субстрат в пористый материал-носитель. Капсула необязательно может содержать твердый образующий аэрозоль субстрат в комбинации с жидкостью. Альтернативно или дополнительно, если образующий аэрозоль субстрат является жидким субстратом, электронагреваемая курительная система дополнительно может содержать распылитель в контакте с источником жидкого субстрата и включать нагревательный элемент или элементы. Распылитель преобразует жидкость в аэрозоль или мелкодисперсную водянистую пыль частиц. Распылитель может содержать источник жидкости, соединенный с трубкой. Трубка может быть нагрета посредством электронагревателя, расположенного в непосредственной близости к трубке или в контакте с трубкой. Жидкость распыляется, когда трубка нагревается посредством нагревателя, когда электроэнергия подается к нагревателю. В дополнение к нагревательному элементу или элементам распылитель может включать один или более электромеханических элементов, таких как пьезоэлектрические элементы. Дополнительно или альтернативно распылитель также может включать элементы, которые используют электростатические,электромагнитные или пневматические эффекты. Электронагреваемая курительная система может еще дополнительно содержать конденсационную камеру. Образующий аэрозоль субстрат альтернативно может быть любым другим видом субстрата, например, газообразным либо любой комбинацией различных типов субстрата. В ходе работы субстрат может полностью содержаться в рамках электронагреваемой курительной системы. В этом случае, пользователь может затягиваться мундштуком электронагреваемой курительной системы. Альтернативно, в ходе работы, субстрат может частично содержаться в рамках электронагреваемой курительной системы. В этом случае субстрат может являться частью отдельного курительного изделия, и пользователь может затягиваться непосредственно курительным изделием. Предпочтительно, электронагреваемая курительная система дополнительно содержит источник питания для подачи питания в нагревательный элемент или элементы. Источником питания может быть любой подходящий источник питания, например, источник постоянного напряжения. В одном варианте выполнения источник питания является ионно-литиевым аккумулятором. Альтернативно источник пита-5 023392 ния может быть никель-металлогидридным аккумулятором или никель-кадмиевым аккумулятором. Предпочтительно электронагреваемая курительная система дополнительно содержит электронную схему, выполненную с возможностью соединяться с источником питания и нагревательным элементом или элементами. Если несколько нагревательных элементов предоставляется, предпочтительно электронная схема предусматривает возможность независимого управления нагревательными элементами. Электронная схема может быть программируемой. В одном варианте выполнения система дополнительно содержит датчик, чтобы определять воздушный поток, указывающий то, что пользователь делает затяжку. Датчик может быть электромеханическим устройством. Альтернативно, датчик может быть любым из следующего: механическое устройство, оптическое устройство, оптомеханическое устройство и датчик на основе микроэлектромеханических систем (MEMS). В этом варианте выполнения, предпочтительно, датчик соединяется с источником питания,и система выполнена с возможностью активировать нагревательный элемент или элементы, когда датчик считывает, что пользователь делает затяжку. В альтернативном варианте выполнения система дополнительно содержит вручную управляемый выключатель для инициирования затяжки пользователем. Предпочтительно система дополнительно содержит кожух для приема образующего аэрозоль субстрата, выполненный с возможностью взятия пользователем. Признаки, описанные относительно одного аспекта изобретения, также могут быть применимыми к другому аспекту изобретения. Изобретение дополнительно описывается, только в качестве примера, со ссылкой на соответствующие чертежи, на которых фиг. 1 является принципиальной схемой, показывающей первый вариант выполнения электронагреваемой курительной системы при использовании с курительным изделием; фиг. 2 является принципиальной схемой, показывающей второй вариант выполнения электронагреваемой курительной системы при использовании с курительным изделием; фиг. 3 является подробным видом поперечного сечения внешнего нагревательного элемента согласно одному варианту выполнения изобретения, который может быть использован в связи с фиг. 1 или фиг. 2; фиг. 4 является подробным видом внешнего нагревательного элемента, уложенного ровно согласно одному варианту выполнения изобретения, который может быть использован в связи с фиг. 1 или фиг. 2; фиг. 5 является подробным видом внешнего нагревательного элемента, уложенного ровно согласно другому варианту выполнения изобретения, который может быть использован в связи с фиг. 1 или фиг. 2; и фиг. 6-11 показывают способ для формирования внутреннего нагревателя согласно одному варианту выполнения изобретения. Фиг. 1 показывает курительное изделие 101, принимаемое в электронагреваемой курительной системе 103 согласно первому варианту выполнения изобретения. В этом варианте выполнения курительное изделие 101 имеет вытянутую цилиндрическую форму и содержит образующий аэрозоль субстрат 105 и вставку 107 фильтра, размещаемые последовательно и в коаксиальном совмещении. Компоненты 105 и 107 полностью обертываются во внешнюю бумажную обертку 109. В этом варианте выполнения образующий аэрозоль субстрат 105 имеет форму цилиндрической вставки из твердого субстрата. Длина l вставки является по существу параллельной длине курительного изделия, а также по существу параллельной направлению воздушного потока (не показан) в электронагреваемой курительной системе, когда пользователь затягивается курительным изделием. Окружность вставки является, по существу, перпендикулярной длине. Вставка 107 фильтра находится на выходном конце курительного изделия 101 и, в этом варианте выполнения, отделяется от образующего аэрозоль субстрата 105 посредством разделения 111. Как уже пояснено, различные типы курительного изделия могут быть использованы в контексте настоящего изобретения. Курительное изделие не обязательно должно иметь форму, проиллюстрированную на фиг. 1. В частности, курительное изделие не обязательно должно иметь длину образующего аэрозоль субстрата, которая является по существу перпендикулярной ее окружности. В первом варианте выполнения проиллюстрированном на фиг. 1, электронагреваемая курительная система 103 содержит нагреватель, имеющий нагревательный элемент 113. Нагревательный элемент является резистивным и нагревается по мере того, как электрический ток проходит через нагревательный элемент. В этом варианте выполнения, нагревательный элемент 113 имеет форму кольца с шириной w и диаметром h. На фиг. 1, ближний по ходу конец курительного изделия 101 обозначен 115, в то время как дальний по ходу конец курительного изделия обозначен 117. Дополнительно ближний по ходу конец образующего аэрозоль субстрата обозначен 119, в то время как дальний по ходу конец образующего аэрозоль субстрата обозначен 121. В завершение ближний по ходу конец нагревательного элемента обозначен 123, в то время как дальний по ходу конец нагревательного элемента обозначен 125. В альтернативном варианте выполнения нагреватель может быть внутренним нагревателем. Внутренний нагреватель является нагревателем, который расположен в рамках образующего аэрозоль суб-6 023392 страта, например, как описано в нашей находящейся одновременно на рассмотрении заявки ЕР 09252501.3, поданной 29 октября 2009 года, содержание которой полностью включено в данное описание путем ссылки. Внутренний нагреватель может изготавливаться так, как описано ниже со ссылкой на фиг. 6-11. В альтернативном варианте выполнения нагреватель может содержать температурный датчик, используемый в качестве внутреннего нагревателя, который вводят в образующий аэрозоль субстрат. Примером подходящего внутреннего нагревателя является РТ-резистивный температурный датчик, который может быть использован в качестве внутреннего нагревателя. РТ-резистивный температурный датчик может быть изготовлен компанией Heraeus Sensor Technology, Reinhard-Heraeus-Ring, 23D 63801, Kleinostheim, Германия. В случае внутренних и внешних нагревателей, нагревательный элемент 113 продолжается лишь частично вдоль длины l цилиндрической вставки образующего аэрозоль субстрата 105. Другими словами,ширина w нагревательного элемента 113 меньше длины l вставки образующего аэрозоль субстрата 105. Нагревательный элемент 113 расположен ближе к дальнему по ходу концу 121 образующего аэрозоль субстрата 105. В варианте выполнения, проиллюстрированном на фиг. 1, дальний по ходу конец 125 нагревательного элемента 113 расположен перед дальним по ходу концом 121 цилиндрической вставки образующего аэрозоль субстрата 105. В этом варианте выполнения, расстояние между дальним концом 125 нагревательного элемента 113 и дальним концом 121 цилиндрической вставки образующего аэрозоль субстрата 105 составляет d. Также в этом варианте выполнения, ближний по ходу конец 123 нагревательного элемента 113 расположен после ближнего по ходу конца 119 цилиндрической вставки образующего аэрозоль субстрата 105. В этом варианте выполнения расстояние между ближним концом 123 нагревательного элемента 113 и ближним концом 119 цилиндрической вставки образующего аэрозоль субстрата 105 составляет е. Авторы настоящего изобретения выяснили, что различные размеры нагревательного элемента 113 и вставки образующего аэрозоль субстрата 105, а также относительные позиции нагревательного элемента 113 и вставки образующего аэрозоль субстрата 105, могут регулироваться так, что они существенно улучшают курение. В частности, время до первой затяжки может быть уменьшено. Другими словами,время между активацией нагревательного элемента и возможностью пользователя делать первую затяжку курительного изделия может быть уменьшено. Дополнительно, мощность, требуемая для того, чтобы образовать аэрозоль и поддерживать это формирование аэрозоля, может быть уменьшена. Это минимизирует риск выхода аэрозоля из расположенной впереди (раньше) по ходу части образующего аэрозоль субстрата. Кроме того, формирование конденсата и других остатков на внутренней части электронагреваемой курительной системы может быть минимизировано, что минимизирует требуемую очистку. Как уже упомянуто, нагревательный элемент 113 расположен ближе к дальнему по ходу концу образующего аэрозоль субстрата 105. Другими словами, de. Для образующего аэрозоль субстрата, содержащей табак, положение нагревательного элемента 113 ближе к дальнему по ходу концу образующего аэрозоль субстрата 105 сокращает зону фильтрации табака, содержащуюся между дальним концом нагревательного элемента 113 и дальним концом вставки образующего аэрозоль субстрата 105 (другими словами, уменьшает d). Это приводит к значительному сокращению энергии, требуемой для того, чтобы формировать приятный дым, и аналогично приводит к уменьшению времени до первой затяжки. Тем не менее предпочтительно не уменьшать d до нуля, как описано выше. Фактически обнаружено то, что для того, чтобы максимизировать преимущества курения, расстояние между дальним концом нагревательного элемента 113 и дальним концом цилиндрической вставки образующего аэрозоль субстрата 105, d,должно превышать или быть равным 1 мм. Помимо этого обнаружено то, что для того, чтобы максимизировать преимущества курения, расстояние между ближним концом 123 нагревательного элемента 113 и ближним концом 119 (предпочтительно) цилиндрической вставки образующего аэрозоль субстрата 105, e, должно составлять от 2 до 6 мм, а более предпочтительно 4 мм. Эта ненагретая часть цилиндрической вставки, расположенная на входном конце, предоставляет зону эффективной фильтрации, чтобы минимизировать риск выхода аэрозоля из ближнего по ходу конца образующего аэрозоль субстрата курительного изделия. Следовательно,это минимизирует риск конденсации аэрозоля, к примеру, табачного дыма на внутренних стенках электронагреваемой курительной системы 103, что минимизирует число операций очистки, требуемых за время использования электронагреваемой курительной системы. Кроме того, ненагретая зона действует как резервуар для медленного высвобождения материала для курения, который может быть доступным за счет теплопроводности во вставке во время курения. Помимо этого, обнаружено то, что для того, чтобы максимизировать преимущества курения, ширина w нагревательного элемента 113 относительно длины l вставки образующего аэрозоль субстрата 105, а также размещение нагревательного элемента 113 относительно вставки образующего аэрозоль субстрата 105 может регулироваться. В частности, обнаружено то, что отношение ширины нагревательного элемента к длине вставки образующего аэрозоль субстрата,-7 должно составлять от 0,35 до 0,6, более предпочтительно, 0,5. Отношение а также само w, может регулироваться, чтобы надлежащим образом доставлять аэрозоль вплоть до требуемого числа затяжек. Фиг. 2 показывает курительное изделие 201, принимаемое в электронагреваемой курительной системе 203 согласно второму варианту выполнения изобретения. В этом варианте выполнения, точно так же, как на фиг. 1, курительное изделие 201 имеет вытянутую цилиндрическую форму и содержит образующий аэрозоль субстрат 205 и вставку 207 фильтра, размещаемую последовательно и в коаксиальном совмещении. Компоненты 205 и 207 полностью обертываются во внешнюю бумажную обертку 209. В этом варианте выполнения образующий аэрозоль субстрат 205 имеет форму цилиндрической вставки из твердого субстрата. Длина l вставки может быть по существу параллельной длине курительного изделия,а также по существу параллельной направлению воздушного потока (не показан) в электронагреваемой курительной системе, когда пользователь затягивается курительным изделием. Окружность вставки может быть, по существу, перпендикулярной длине. Вставка 207 фильтра находится на выходном конце курительного изделия 201 и, в этом варианте выполнения, отделяется от образующего аэрозоль субстрата 205 посредством разделения 211. Как уже пояснено, различные типы курительного изделия могут быть использованы в контексте настоящего изобретения. Курительное изделие не обязательно должно иметь форму, проиллюстрированную на фиг. 2. Например, курительное изделие не обязательно должно иметь длину образующего аэрозоль субстрата, по существу перпендикулярную ее окружности. Во втором варианте выполнения, проиллюстрированном на фиг. 2, электронагреваемая курительная система 203 содержит нагреватель, имеющий первый нагревательный элемент 213 и второй нагревательный элемент 214 впереди (раньше) по ходу от первого нагревательного элемента. В этом варианте выполнения нагревательные элементы 213, 214 имеют форму кольца. Другими словами, нагреватели являются внешними нагревательными элементами. Нагревательные элементы являются резистивными и нагреваются по мере того, как электрический ток проходит через нагревательный элемент. На фиг. 2, ближний по ходу конец курительного изделия 201 обозначен 215, в то время как дальний по ходу конец курительного изделия обозначен 217. Дополнительно ближний по ходу конец образующего аэрозоль субстрата обозначен 219, в то время как дальний по ходу конец образующего аэрозоль субстрата обозначен 221. Дополнительно ближний по ходу конец первого нагревательного элемента 213 обозначен 223, в то время как дальний по ходу конец первого нагревательного элемента 213 обозначен 225. В завершение ближний по ходу конец второго нагревательного элемента 214 обозначен 227, в то время как дальний по ходу конец второго нагревательного элемента 214 обозначен 229. В альтернативном варианте выполнения один или более из нагревателей могут быть внутренними нагревателями. Внутренний нагреватель является нагревателем, который расположен в рамках образующего аэрозоль субстрата, например, как описано в нашей параллельной заявке ЕР 09252501.3, поданной 29 октября 2009 года, содержание которой полностью включено в настоящее описание путем ссылки. Внутренний нагреватель может изготавливаться так, как описано ниже со ссылкой на фиг. 6-11. В альтернативном варианте выполнения нагреватель может содержать температурный датчик, используемый в качестве внутреннего нагревателя, который вводят в образующий аэрозоль субстрат. Примером подходящего внутреннего нагревателя является РТ-резистивный температурный датчик, используемый в качестве внутреннего нагревателя. РТ-резистивный температурный датчик может быть изготовлен компанией Heraeus Sensor Technology, Reinhard-Heraeus-Ring, 23D 63801, Kleinostheim, Германия. Два таких нагревателя могут размещаться рядом друг с другом и фиксироваться или удерживаться на месте на держателе так, что он образуют первый нагревательный элемент 213 и второй нагревательный элемент 214 впереди (раньше) от первого нагревательного элемента. Для внутренних и внешних нагревателей ширина первого нагревательного элемента 213 составляет х, а ширина второго нагревательного элемента 214 составляет у. В этом варианте выполнения оба нагревательных элемента 213, 214 имеют идентичный диаметр h, хотя диаметры не должны быть равными. Оба нагревательных элемента 213, 214 могут идти, по существу, по окружности цилиндрической вставки образующего аэрозоль субстрата 205. Альтернативно, один или более из нагревательных элементов может быть внутренним нагревателем, вставляемым в образующий аэрозоль субстрат, как описано выше. Тем не менее, каждый нагревательный элемент продолжается лишь частично вдоль длины l цилиндрической вставки образующего аэрозоль субстрата 2 05. Другими словами, ширина х первого нагревательного элемента 213 меньше длины l вставки образующего аэрозоль субстрата 205, и ширина у второго нагревательного элемента 214 также меньше длины l вставки образующего аэрозоль субстрата 205. Помимо этого оба нагревательных элемента вместе продолжаются только частично вдоль цилиндрической вставки образующего аэрозоль субстрата 205. Другими словами (х+у) меньше длины l вставки образующего аэрозоль субстрата 205. Первый нагревательный элемент 213 расположен ближе к дальнему по ходу концу 221 образующего аэрозоль субстрата 205, а второй нагревательный элемент 214 расположен впереди (раньше) по ходу от первого нагревательного элемента 213 и отделяется от первого нагревательного элемента на расстоянии s. Другими словами ближний по ходу конец 223 первого нагревательного элемента 213 отделяется от выпускного конца 229 второго элемента 214 на расстоянии s. В этом варианте выполнения дальний по ходу конец 225 первого нагревательного элемента 213 расположен перед дальним по ходу концом 221 вставки образующего аэрозоль субстрата 205. В этом варианте выполнения, расстояние между дальним концом 225 первого нагревательного элемента 213 и дальним концом 221 цилиндрической вставки образующего аэрозоль субстрата 205 составляет f. Также в этом варианте выполнения, ближний по ходу конец 227 второго нагревательного элемента 214 расположен после ближнего по ходу конца 219 цилиндрической вставки образующего аэрозоль субстрата 205. В этом варианте выполнения, расстояние между ближним концом 227 второго нагревательного элемента 214 и ближним концом 219 цилиндрической вставки образующего аэрозоль субстрата 205 составляет g. Как уже упомянуто, расстояние между нагревательными элементами 213 и 214 составляет s. Авторы настоящего изобретения выяснили, что различные размеры нагревательных элементов 213,214 и вставки образующего аэрозоль субстрата 205, а также относительные позиции нагревательных элементов 213, 214 и вставки образующего аэрозоль субстрата 205 могут регулироваться так, что они существенно улучшают курение. В частности, время до первой затяжки может быть уменьшено. Другими словами, время между активацией нагревательного элемента или элементов и возможностью пользователя делать первую затяжку курительного изделия может быть уменьшено. Помимо этого мощность,требуемая для того, чтобы образовать аэрозоль и поддерживать это формирование аэрозоля, может быть уменьшена. Помимо этого, это минимизирует риск выхода аэрозоля из расположенной впереди (раньше) части образующего аэрозоль субстрата. Кроме того, риск формирования конденсата и других остатков на внутренней части электронагреваемой курительной системы может быть минимизирован, что минимизирует требуемую очистку. Как уже упомянуто, нагревательные элементы 213, 214 расположены ближе к дальнему по ходу концу образующего аэрозоль субстрата 205. Другими словами, fg. Для образующего аэрозоль субстрата, содержащей табак, положение нагревательных элементов 213, 214 ближе к дальнему по ходу концу образующего аэрозоль субстрата 205 сокращает зону фильтрации табака, содержащуюся между дальним концом первого нагревательного элемента 213 и дальним концом вставки образующего аэрозоль субстрата 205 (другими словами, уменьшает f). Это приводит к значительному сокращению энергии, требуемой для того, чтобы формировать приятный дым, и аналогично приводит к уменьшению времени до первой затяжки. Тем не менее, предпочтительно не уменьшать f до нуля, как описано выше. Фактически,обнаружено то, что для того, чтобы максимизировать преимущества курения, расстояние между дальним концом первого нагревательного элемента 213 и дальним концом цилиндрической вставки образующего аэрозоль субстрата 205, f должно превышать или быть равным 1 мм. Помимо этого, обнаружено то, что для того, чтобы максимизировать преимущества курения, расстояние между ближним концом 227 второго нагревательного элемента 214 и ближним концом 219(предпочтительно) цилиндрической вставки образующего аэрозоль субстрата 205, g должно составлять от 2 до 4 мм, а более предпочтительно 3 мм. Эта ненагретая часть цилиндрической вставки, расположенная на входном конце 219 образующего аэрозоль субстрата, предоставляет зону эффективной фильтрации, чтобы минимизировать риск выхода аэрозоля из расположенной впереди (раньше) части образующего аэрозоль субстрата. Следовательно, это минимизирует риск конденсации аэрозоля, например, табачного дыма, на внутренних стенках электронагреваемой курительной системы 203. Это минимизирует число операций по очистке, требуемых за время использования электронагреваемой курительной системы. Кроме того, ненагретая зона действует как резервуар для медленного высвобождения материала для курения, который может быть доступным во время курения за счет теплопроводности в образующем аэрозоль субстрате. Чтобы увеличить g для обеспечения зоны эффективной фильтрации, и одновременно уменьшить f для снижения потребности в электроэнергии, расстояние s между нагревательными элементами 213, 214 должно быть минимизировано. Однако, обнаружено, что s не должен уменьшаться до нуля, как описано выше. Фактически, обнаружено, что для улучшения курения, расстояние s между ближним концом 223 первого нагревательного элемента 213 и дальним концом 229 второго нагревательного элемента 214 должно быть равным или более чем около 0,5 мм. Помимо этого, обнаружено то, что для того, чтобы максимизировать преимущества курения, комбинированная ширина (х+у) нагревательных элементов 213, 214 относительно длины l вставки образующего аэрозоль субстрата 205, а также размещение нагревательных элементов 213, 214 относительно вставки образующего аэрозоль субстрата 205 может регулироваться. В частности, обнаружено то, что отношение ширины нагревательного элемента к длине вставки образующего аэрозоль субстрата,должно составлять от 0,5 до 0,8. Отношение так же как х и у, может регулироваться, чтобы надлежащим образом доставлять аэрозоль до требуемого числа затяжек. Фиг. 3 является подробным видом поперечного сечения внешнего нагревательного элемента согласно одному варианту выполнения изобретения. Фиг. 4 является подробным видом внешнего нагревательного элемента, уложенного ровно, согласно одному варианту выполнения изобретения, и фиг. 5 является подробным видом внешнего нагревательного элемента, уложенного ровно согласно другому ва-9 023392 рианту выполнения изобретения. Внешние нагревательные элементы по фиг. 3, 4 и 5 могут быть использованы в связи с вариантами выполнения и фиг. 1 и фиг. 2. Следует отметить, что для понятности фиг. 1,2, 3, 4 и 5 не нарисованы в одном масштабе. Фиг. 3 является сечением через внешний нагревательный элемент 113, 213, 214. Как показано на фиг. 3, нагревательный элемент 113, 213, 214 может принимать форму незамкнутого кольца с диаметромh. Электрическое подключение к напряжению V+ осуществляется в А, а электрическое подключение к напряжению V осуществляется в В. Кольцо является незамкнутым, поскольку зазор или разделение могут принимать форму кольца, чтобы предоставлять электрические подключения А и В. На фиг. 3, зазор между двумя контактными выводами А и В чрезмерно увеличен для понятности. Тем не менее, зазор или расстояние между двумя контактными выводами предпочтительно должен быть как можно меньше при одновременном исключении электрического короткого замыкания между двумя контактными выводами. Зазор между двумя контактными выводами может составлять 0,5 мм или 1 мм. На фиг. 3, образующий аэрозоль субстрат 105, 205 находится внутри или в пределах внешнего нагревательного элемента. На фиг. 3, образующий аэрозоль субстрат 105, 205 окружается посредством бумажной обертки 109, 209. Тем не менее, фактически это является необязательным. В случае, если образующий аэрозоль субстрат окружается посредством внешней бумажной обертки, нагревательный элемент может быть в физическом контакте с внешней бумажной оберткой, чтобы предоставлять возможность эффективной передачи тепла в образующий аэрозоль субстрат через бумажную обертку. В случае,если бумажная обертка отсутствует, нагревательный элемент 113, 213, 214 может быть в физическом контакте с образующим аэрозоль субстратом, чтобы непосредственно передавать тепло образующему аэрозоль субстрату. Фиг. 4 показывает нагревательный элемент, в котором кольцо уложено ровно, чтобы показывать подробную структуру нагревательного элемента. Нагревательный элемент может содержать один или более по существу U-образных сегментов, причем каждый U-образный сегмент имеет две по существу прямых части, электрически подключенные друг к другу посредством полукруглой части. Один или более U-образных элементов объединяются на конце одной из прямых частей U-образных элементов, чтобы формировать структуру, показанную на фиг. 4. Прямые части могут быть по существу параллельными друг другу. При использовании, прямые части могут быть размещены так, что они являются, по существу, параллельными продольной оси курительного изделия. Нагревательный элемент может идти по существу полностью по окружности образующего аэрозоль субстрата. Нагревательный элемент может штамповаться из подходящего листового материала и затем принимать форму кольца, как показано на фиг. 3. Фиг. 5 показывает другой вариант выполнения нагревательного элемента, в котором кольцо уложено ровно, чтобы показывать подробную структуру нагревательного элемента. Нагревательный элемент,показанный на фиг. 5, содержит прямоугольник из листового материала. Нагревательный элемент может штамповаться из подходящего листового материала и затем принимать форму кольца, как показано на фиг. 3, посредством формообразования или сгибания. Другие формы нагревательного элемента являются возможными, к примеру, одно или более полукруглых колец, причем каждое кольцо электрически соединено со своим соседом, так что когда он уложен ровно, полукруглые кольца образуют продолговатую структуру, которая продолжается в конкретном направлении. Кольца расположены так, что они образуют впадины и пики в рифленой или волнистой структуре. Как указано выше, нагревательный элемент может ровно штампован из части подходящего материала с использованием надлежащим образом сформированного штампа. Нагревательный элемент затем может быть изогнут в соответствующей форме, как показано на фиг. 3. Нагревательный элемент также может механически быть присоединен к остальной части курительной системы, чтобы предотвращать относительное перемещение кожуха и нагревателя. Предпочтительно, предоставляется схема управления, которая управляет тем, когда напряжения прикладываются к А и В. Когда разность потенциалов применяется между А и В, электрический ток протекает вдоль нагревательного элемента от А к В или от В к А, и нагревательный элемент нагревается в результате эффекта нагрева джоулевым теплом, который возникает в нагревательном элементе. В альтернативном варианте выполнения, нагревательный элемент не обязательно должен содержать один или более U-образных элементов, а может иметь по существу кольцевую форму с исключенной частью кольцеобразной детали, чтобы давать возможность электрического подключения разности потенциалов. Предоставление двух нагревательных элементов в варианте выполнения по фиг. 2 дает возможность пользователю прекращать и возобновлять курение без необходимости повторно нагревать любую часть субстрата. Один возможный способ использования заключается в следующем. Во-первых, первый(расположенный дальше по ходу) нагревательный элемент 213 активируется в начале курения. Затем нагревательный элемент 213 деактивируется в одном из следующих случаев: 1) число затяжек первого нагревательного элемента 213 достигает предварительно определенного предела, 2) пользователь заканчивает курение, или 3) курительное изделие 201 исключается из электронагреваемой курительной системы 203. Затем, второй (расположенный впереди (раньше нагревательный элемент 214 может быть активирован в одном из следующих случаев: 1) пользователь хочет возобновлять курение после короткого или длительного перерыва, или 2) число затяжек первого нагревательного элемента 213 достигло предварительно определенного предела, так что второй нагревательный элемент 214 должен быть активирован, чтобы начинать нагрев новой части субстрата. Этот способ дает возможность нагрева свежей части субстрата для каждой последовательности нагрева. Один или более дополнительных нагревательных элементов могут предоставляться между расположенным дальше по ходу нагревательным элементом и расположенным впереди (раньше) по ходу нагревательным элементом. Нагревательные элементы, показанные на фиг. 1, 2, 3, 4 и 5, могут быть изготовлены из любого подходящего материала, к примеру, электрически резистивного материала. Предпочтительные материалы включают керамический спечнный материал, такой как оксид алюминия (Al2O3) и нитрид кремния(Si3N4), печатная плата, силиконовый каучук, железный сплав или хромоникелевый сплав. Образующие аэрозоль субстраты, показанные на фиг. 1, 2, 3, 4 и 5, могут предоставляться в любой подходящей форме. В проиллюстрированных вариантах выполнения, субстрат является твердым субстратом в форме цилиндрической вставки, которая является частью курительного изделия. Субстрат альтернативно может быть отдельным субстратом, который может непосредственно введения в электронагреваемую курительную систему. Фиг. 6-11 показывают процесс изготовления для внутреннего нагревателя с использованием технологии, аналогичной технологии, используемой в трафаретной печати. Ссылаясь на фиг. 6, во-первых, используется электроизолирующий субстрат 601. Электроизолирующий субстрат может содержать любой подходящий электроизолирующий материал, например, без ограничения, керамику, такую как слюда, или стекло, или бумагу. Альтернативно электроизолирующий субстрат может содержать электрический провод, изолированный от электропроводящих дорожек (показаны на фиг. 7 и пояснены ниже), например, посредством окисления или анодирования его поверхности или и того, и другого. Одним примером является анодированный алюминий. Альтернативно электроизолирующий субстрат может содержать электрический провод, к которому добавляется промежуточное покрытие, называемое глазурью. В этом случае глазурь имеет две функции: электрически изолировать субстрат от электропроводящих дорожек и уменьшать сгибание субстрата. Сгибы, существующие в электроизолирующем субстрате, могут приводить к трещинам в электропроводящей пасте (применяемой на фиг. 7 и поясненной ниже), что приводит к дефектным резисторам. Ссылаясь на фиг. 7, электроизолирующий субстрат надежно удерживается, к примеру, посредством вакуума, в то время как металлическая паста 701 наносится на электроизоляционную субстрат с использованием выреза 703. Любая подходящая металлическая паста может быть использована, но в одном примере металлическая паста является серебряной пастой. В одном конкретном преимущественном примере паста содержит 20-30% связующих и пластификаторов и 70-80% металлических частиц, Обычно серебряных частиц. Вырез 703 предоставляет шаблон для требуемых электропроводящих дорожек. После того, как металлическая паста 701 нанесена на электроизоляционную субстрат 601, электроизолирующий субстрат и паста поджигаются, например, в агломерационной печи. В первой фазе поджигания при температуре от 200 до 400 С органические связующие и растворители сжигаются. Во второй фазе поджигания при температуре от 350 до 500 С металлические частицы спекаются. Ссылаясь на фиг. 8, результатом является электроизолирующий субстрат 601, имеющий электропроводящую дорожку или дорожки 801. Электропроводящая дорожка или дорожки содержат нагреватели сопротивления и необходимые контактные столбики. В завершение, электроизолирующий субстрат 601 и электропроводящие дорожки 801 принимают соответствующую форму для использования в качестве нагревателя в электронагреваемой курительной системе. Ссылаясь на фиг. 9, электроизолирующий субстрат 601 может сворачиваться в трубчатую форму,так что электропроводящие дорожки находятся на внутренней части электроизолирующего субстрата. В этом случае трубка может выступать в качестве внешнего нагревателя для вставки твердого образующего аэрозоль субстрата. Внутренний диаметр трубки может быть идентичным или немного превышать диаметр вставленного субстрата. Ссылаясь на фиг. 10, альтернативно, электроизолирующий субстрат 601 может быть свернут в трубчатую форму, так что электропроводящие дорожки находятся за пределами электроизолирующего субстрата. В этом случае трубка может выступать в качестве внутреннего нагревателя и может вводиться непосредственно в образующий аэрозоль субстрат. Это может быть оптимальным, когда образующий аэрозоль субстрат принимает форму трубки из табачного материала, например, такого как прессованный табак или табачное полотно. В этом случае наружный диаметр трубки может быть идентичным или немного меньше внутреннего диаметра трубки образующего аэрозоль субстрата. Ссылаясь на фиг. 11, альтернативно, если электроизолирующий субстрат 601 является достаточно жестким или упрочнен неким образом, часть или все из электроизолирующего субстрата и электропроводящих дорожек могут быть использованы непосредственно в качестве внутреннего нагревателя просто путем введения электроизолирующего субстрата и электропроводящих дорожек непосредственно в образующий аэрозоль субстрат. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Электронагреваемая курительная система (103, 203) для приема образующего аэрозоль субстрата(105, 205), при этом система содержит нагреватель для нагревания субстрата, чтобы образовать аэрозоль,причем нагреватель содержит нагревательный элемент (113, 213), при этом электронагреваемая курительная система (103, 203) и нагревательный элемент (113, 213) расположены так, что когда образующий аэрозоль субстрат (105, 205) размещен в электронагреваемой курительной системе, нагревательный элемент (113, 213) продолжается лишь частично вдоль длины образующего аэрозоль субстрата, и нагревательный элемент расположен ближе к дальнему по ходу концу образующего аэрозоль субстрата, в которой отношение расстояния, на которое нагревательный элемент продолжается вдоль образующего аэрозоль субстрата, к длине образующего аэрозоль субстрата составляет от 0,35 до 0,6, причем дальний по ходу конец (125, 225) нагревательного элемента (113, 213) расположен перед дальним по ходу концом(121, 221) образующего аэрозоль субстрата (105, 205) на расстоянии, составляющем 1 мм или более. 2. Система по п.1, в которой нагревательный элемент (113, 213) продолжается, по существу, полностью по окружности образующего аэрозоль субстрата (105, 205). 3. Система по любому предшествующему пункту, в которой нагревательный элемент (113, 213) выполнен с возможностью введения в образующий аэрозоль субстрат (105, 205). 4. Система по любому предшествующему пункту, в которой ближний по ходу конец (123) нагревательного элемента (113) расположен после ближнего по ходу конца (119) образующего аэрозоль субстрата (105) на расстоянии от 2 до 6 мм. 5. Система по любому предшествующему пункту, в которой ближний по ходу конец (123) нагревательного элемента (113) расположен после ближнего по ходу конца (119) образующего аэрозоль субстрата (105) на расстоянии около 4 мм. 6. Система по любому предшествующему пункту, в которой отношение расстояния, на которое нагревательный элемент продолжается вдоль образующего аэрозоль субстрата, к длине образующего аэрозоль субстрата составляет около 0,5. 7. Система по любому из пп.1-3, в которой нагреватель дополнительно содержит второй нагревательный элемент (214), расположенный, когда образующий аэрозоль субстрат (205) размещен в электронагреваемой курительной системе, так, что он продолжается лишь частично вдоль длины образующего аэрозоль субстрата и расположен по ходу перед первым нагревательным элементом (213). 8. Система по п.7, в которой расстояние между ближним концом (225) первого нагревательного элемента (213) и дальним концом (227) второго нагревательного элемента (214) равно или превышает 0,5 мм. 9. Система по п.7 или 8, в которой ближний по ходу конец (229) второго нагревательного элемента(214) расположен после ближнего по ходу конца (219) образующего аэрозоль субстрата (205) на расстоянии от 2 до 4 мм. 10. Система по любому из пп.7-9, в которой ближний по ходу конец (229) второго нагревательного элемента (214) расположен после ближнего по ходу конца (219) образующего аэрозоль субстрата (205) на расстоянии около 3 мм. 11. Система по любому из пп.7-10, в которой отношение расстояния, на которое первый нагревательный элемент и второй нагревательный элемент вместе продолжаются вдоль образующего аэрозоль субстрата, к длине образующего аэрозоль субстрата составляет от 0,5 до 0,8. 12. Система по любому предшествующему пункту, в которой образующий аэрозоль субстрат является твердым субстратом. 13. Система по любому предшествующему пункту, в которой образующий аэрозоль субстрат является жидким субстратом.
