Способ производства водонепроницаемой и проницаемой для пара обуви

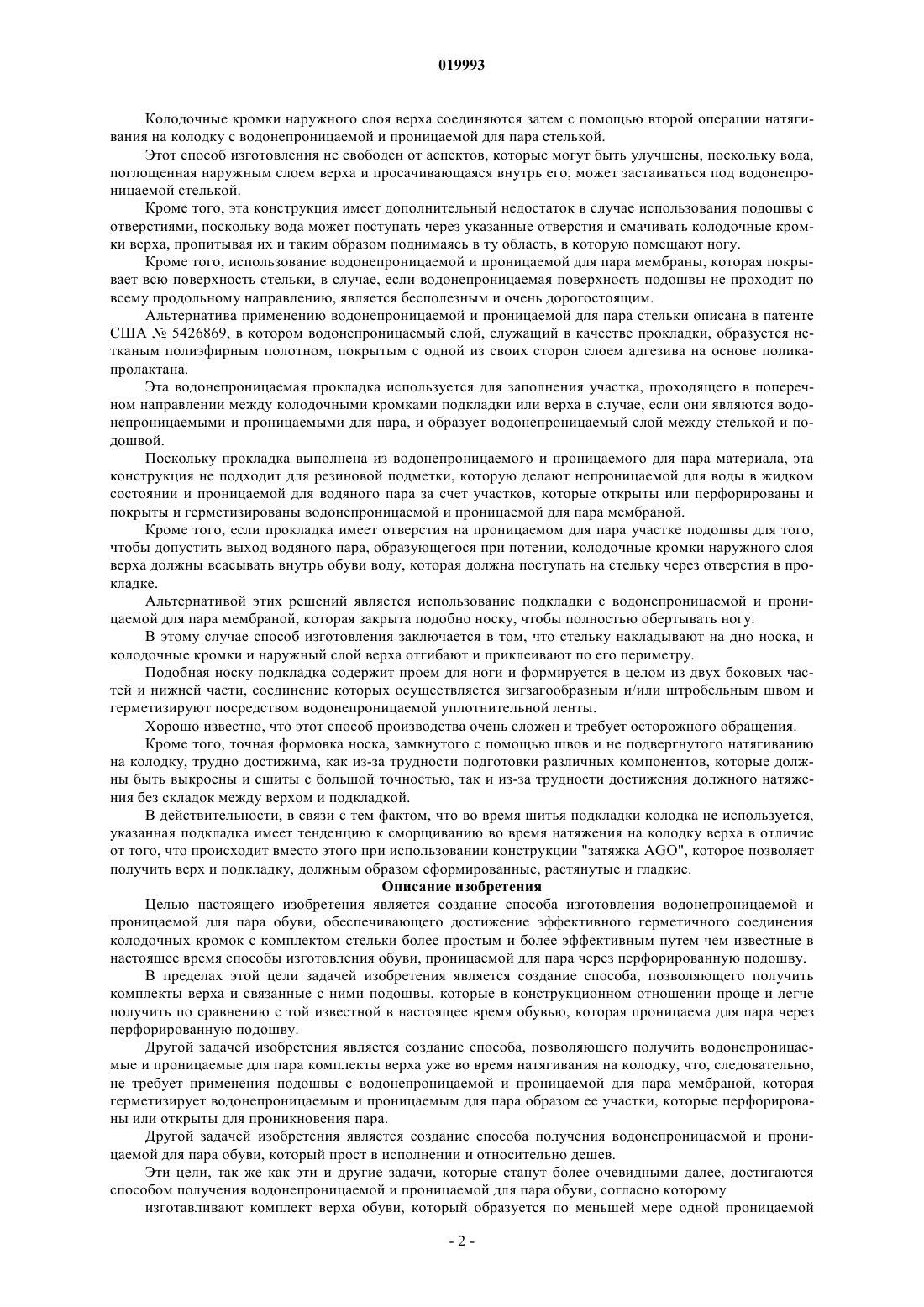

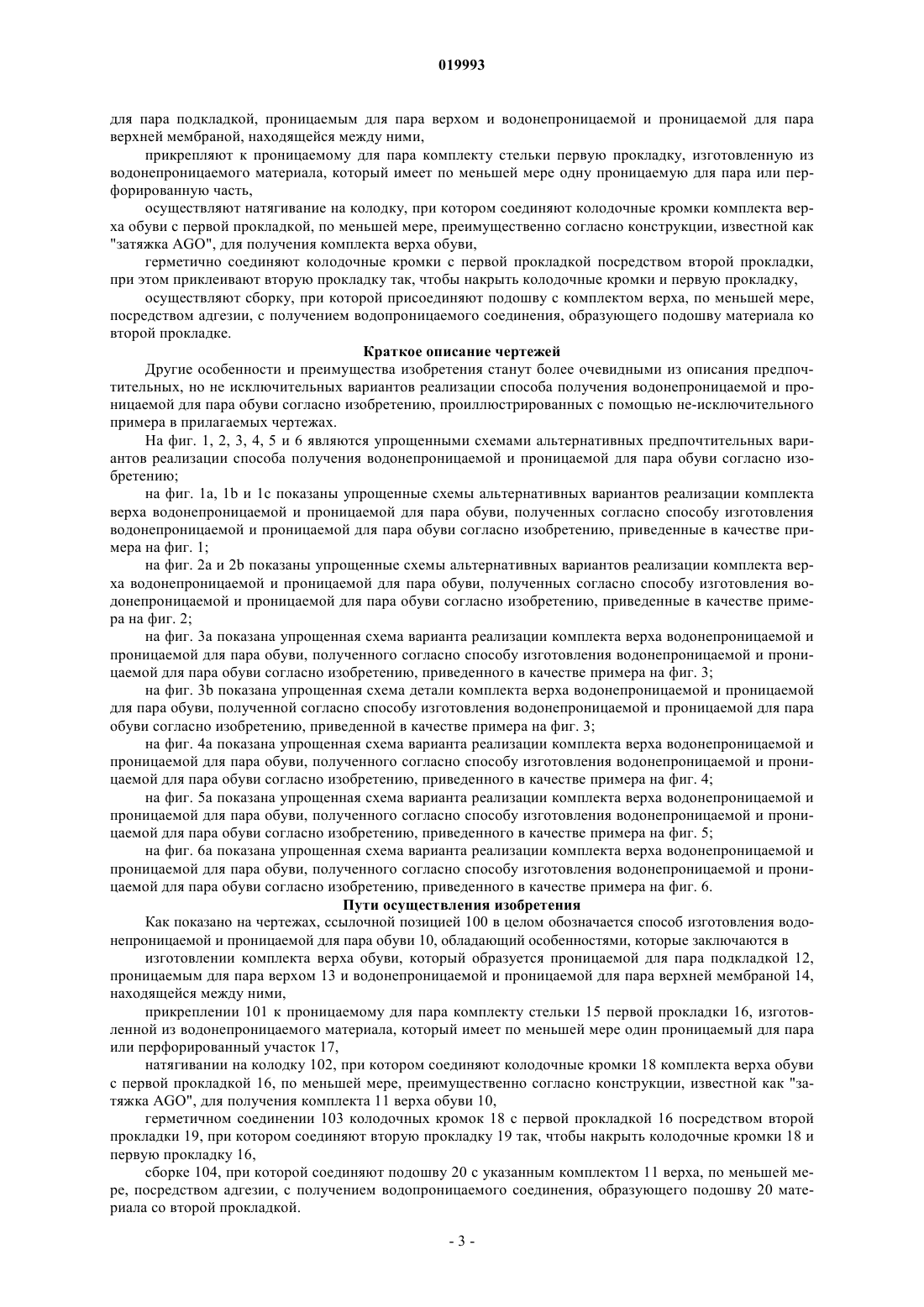

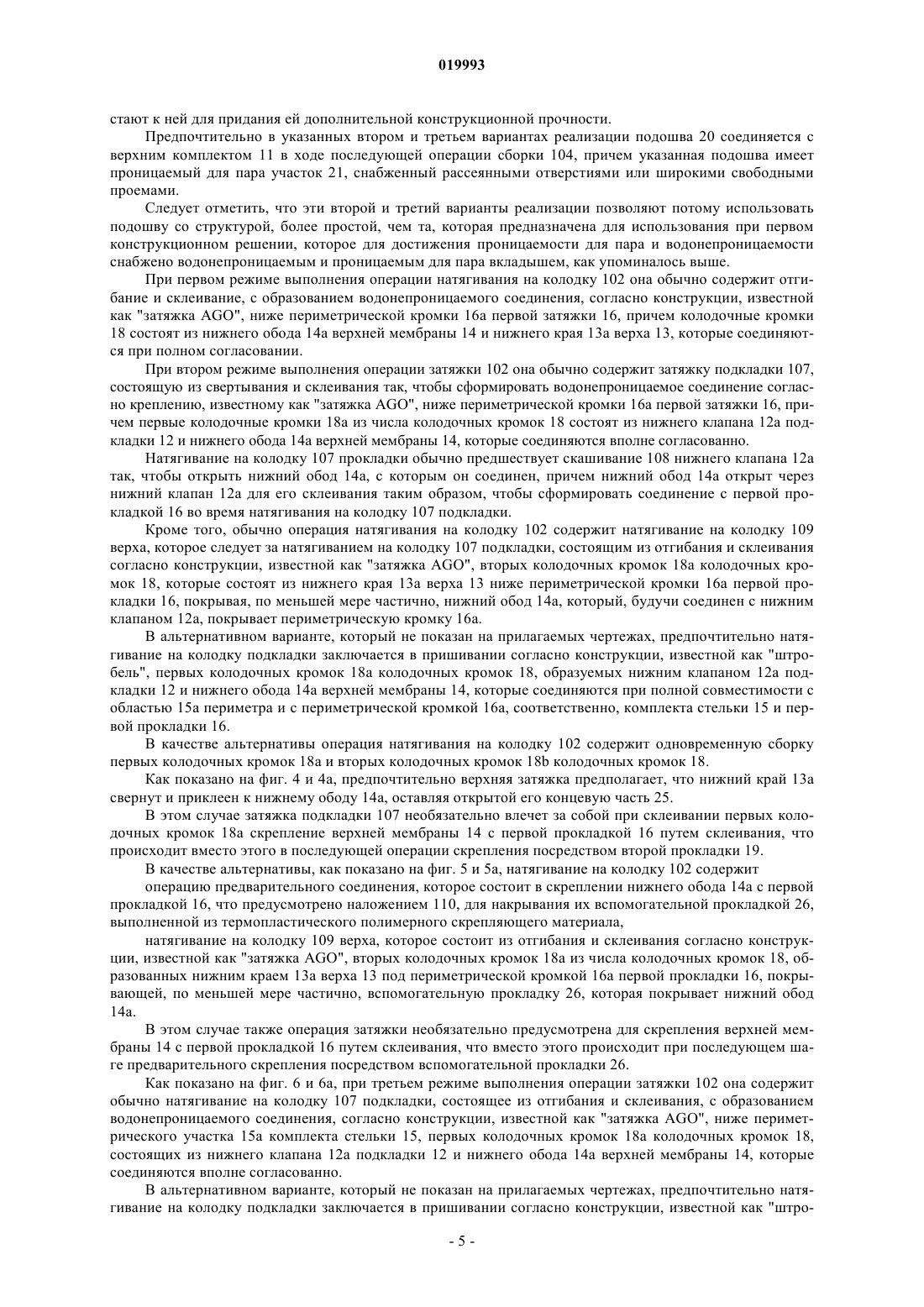

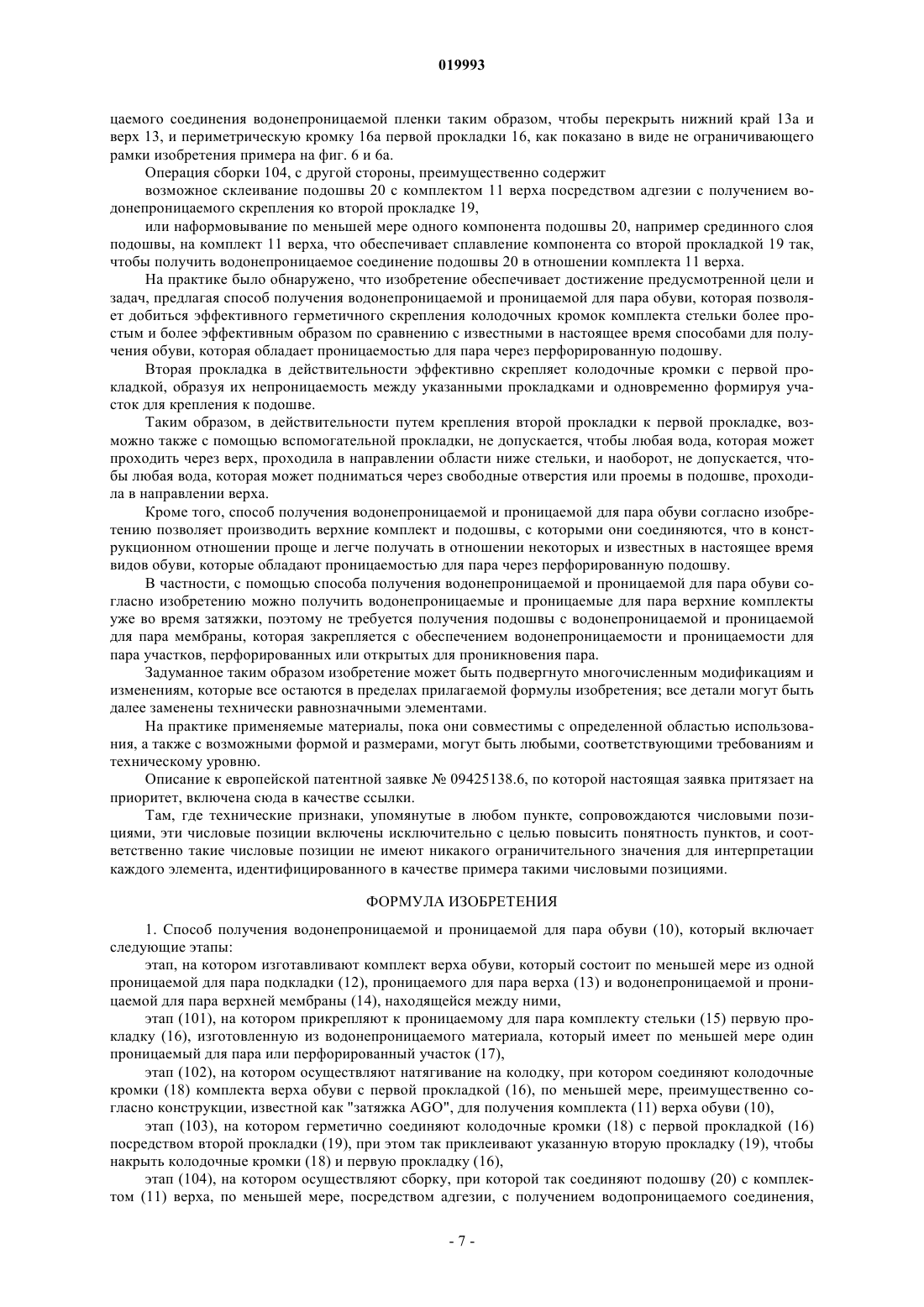

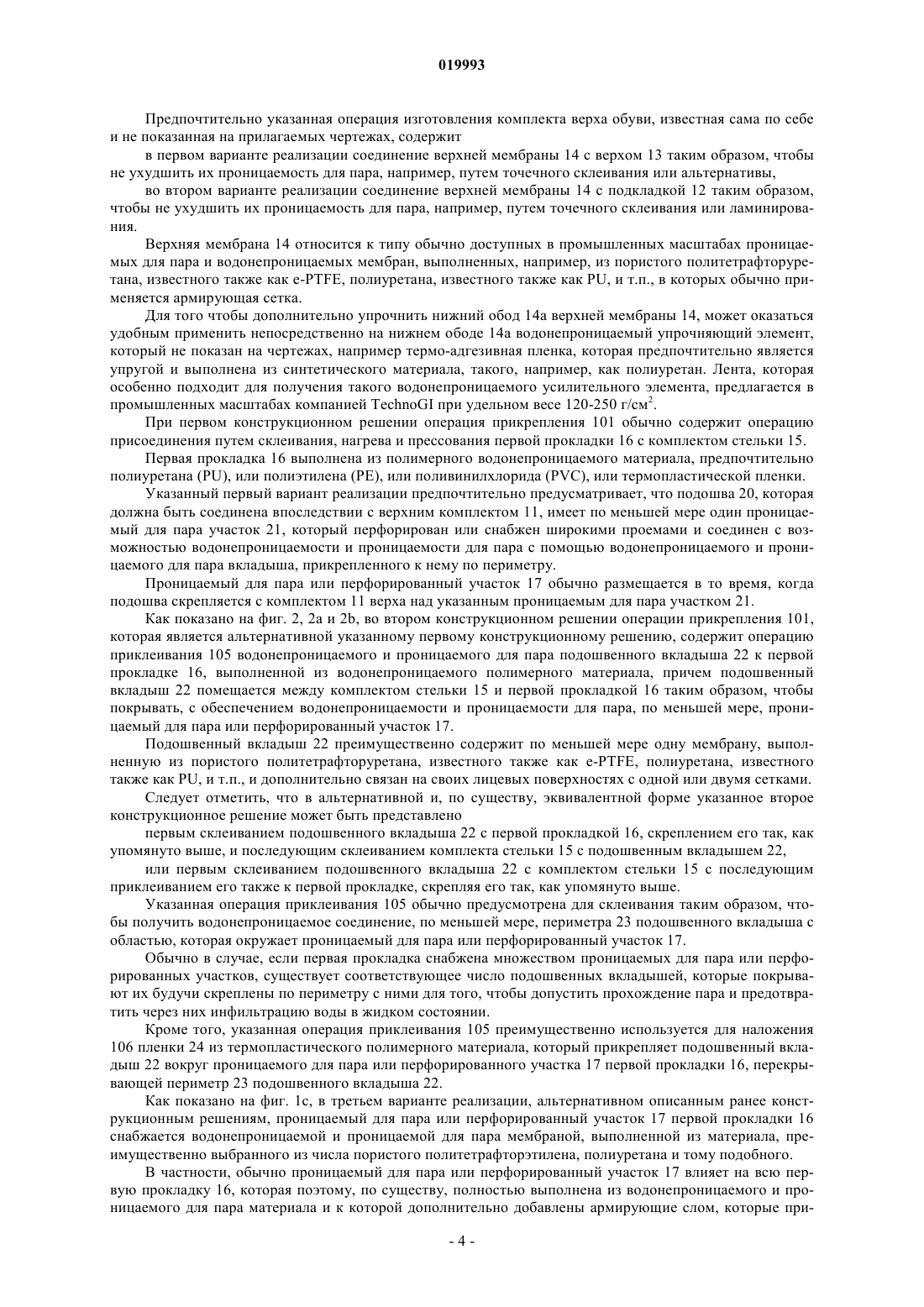

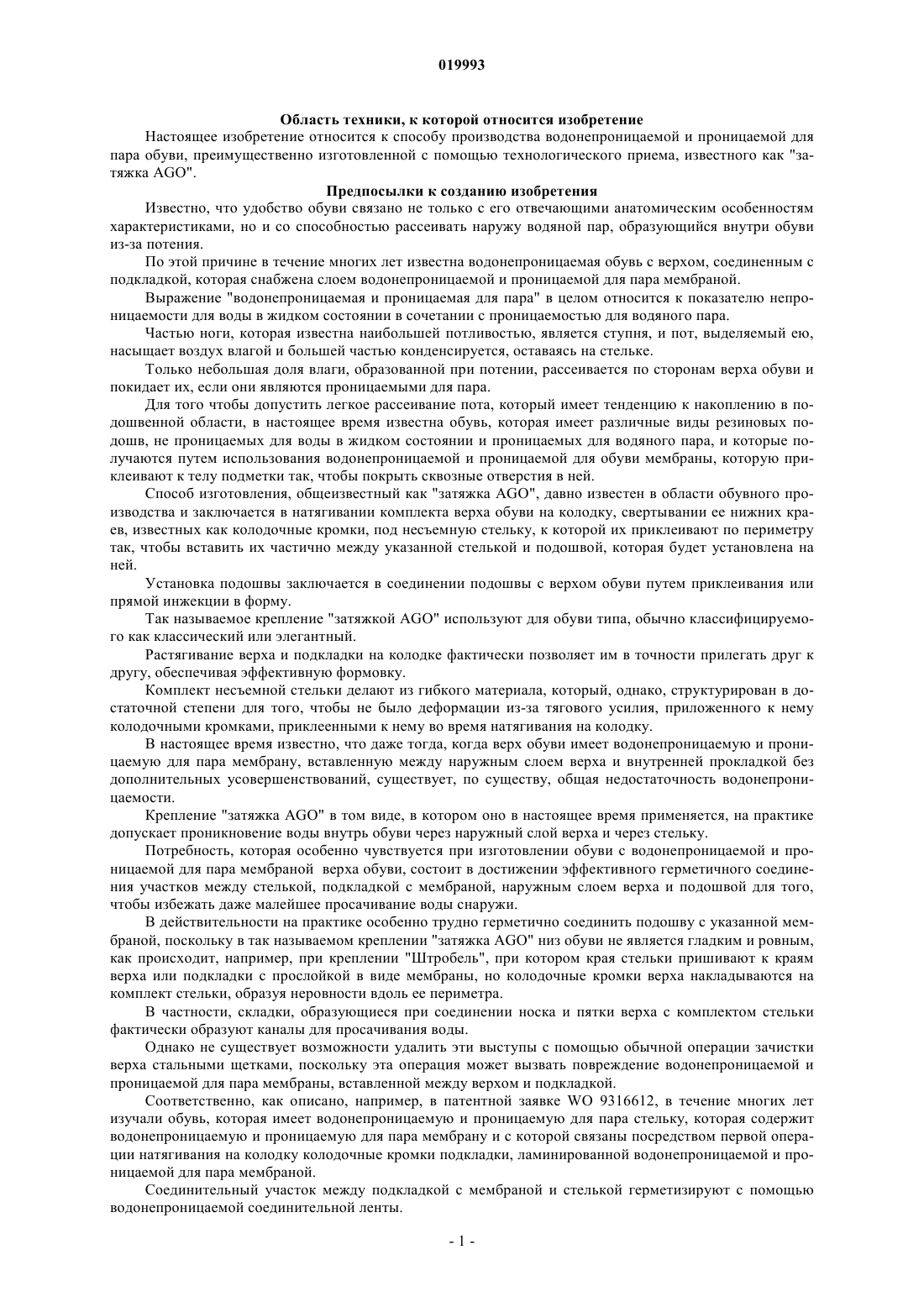

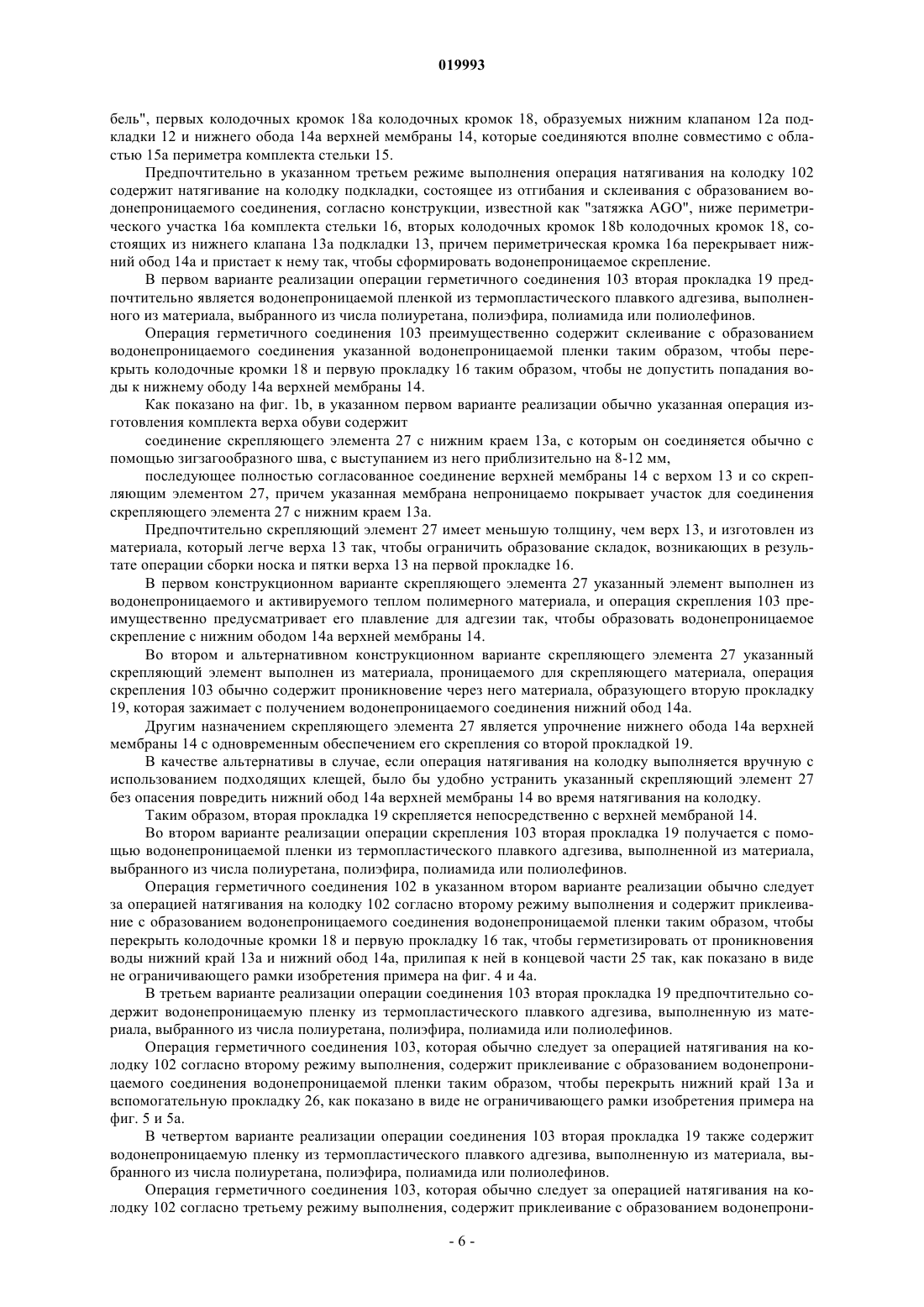

СПОСОБ ПРОИЗВОДСТВА ВОДОНЕПРОНИЦАЕМОЙ И ПРОНИЦАЕМОЙ ДЛЯ ПАРА ОБУВИ Способ (100) получения водонепроницаемой и проницаемой для пара обуви (10), согласно которому изготавливают комплект верха обуви, который образуется по меньшей мере одной проницаемой для пара подкладкой (12), проницаемым для пара верхом (13) и водонепроницаемой и проницаемой для пара верхней мембраной (14), находящейся между ними, прикрепляют (101) к проницаемому для пара комплекту стельки (15) первую прокладку (16), изготовленную из водонепроницаемого материала, который имеет по меньшей мере один проницаемый для пара или перфорированный участок (17), осуществляют натягивание на колодку (102), при котором соединяют колодочные кромки (18) комплекта верха обуви с первой прокладкой (16), по меньшей мере, преимущественно согласно конструкции, известной как "затяжка AGO", для получения комплекта (11) верха обуви (10), герметично соединяют (103) колодочные кромки (18) с первой прокладкой (16) посредством второй прокладки (19), при этом приклеивают вторую прокладку(19) так, чтобы накрыть колодочные кромки (18) и первую прокладку (16), осуществляют сборку(104), при которой соединяют подошву (20) с комплектом (11) верха, по меньшей мере, посредством адгезии, с получением водопроницаемого соединения, образующего подошву (20) материала с второй прокладкой (19). Полегато Моретти Марио (IT) Медведев В.Н. (RU) Область техники, к которой относится изобретение Настоящее изобретение относится к способу производства водонепроницаемой и проницаемой для пара обуви, преимущественно изготовленной с помощью технологического приема, известного как "затяжка AGO". Предпосылки к созданию изобретения Известно, что удобство обуви связано не только с его отвечающими анатомическим особенностям характеристиками, но и со способностью рассеивать наружу водяной пар, образующийся внутри обуви из-за потения. По этой причине в течение многих лет известна водонепроницаемая обувь с верхом, соединенным с подкладкой, которая снабжена слоем водонепроницаемой и проницаемой для пара мембраной. Выражение "водонепроницаемая и проницаемая для пара" в целом относится к показателю непроницаемости для воды в жидком состоянии в сочетании с проницаемостью для водяного пара. Частью ноги, которая известна наибольшей потливостью, является ступня, и пот, выделяемый ею,насыщает воздух влагой и большей частью конденсируется, оставаясь на стельке. Только небольшая доля влаги, образованной при потении, рассеивается по сторонам верха обуви и покидает их, если они являются проницаемыми для пара. Для того чтобы допустить легкое рассеивание пота, который имеет тенденцию к накоплению в подошвенной области, в настоящее время известна обувь, которая имеет различные виды резиновых подошв, не проницаемых для воды в жидком состоянии и проницаемых для водяного пара, и которые получаются путем использования водонепроницаемой и проницаемой для обуви мембраны, которую приклеивают к телу подметки так, чтобы покрыть сквозные отверстия в ней. Способ изготовления, общеизвестный как "затяжка AGO", давно известен в области обувного производства и заключается в натягивании комплекта верха обуви на колодку, свертывании ее нижних краев, известных как колодочные кромки, под несъемную стельку, к которой их приклеивают по периметру так, чтобы вставить их частично между указанной стелькой и подошвой, которая будет установлена на ней. Установка подошвы заключается в соединении подошвы с верхом обуви путем приклеивания или прямой инжекции в форму. Так называемое крепление "затяжкой AGO" используют для обуви типа, обычно классифицируемого как классический или элегантный. Растягивание верха и подкладки на колодке фактически позволяет им в точности прилегать друг к другу, обеспечивая эффективную формовку. Комплект несъемной стельки делают из гибкого материала, который, однако, структурирован в достаточной степени для того, чтобы не было деформации из-за тягового усилия, приложенного к нему колодочными кромками, приклеенными к нему во время натягивания на колодку. В настоящее время известно, что даже тогда, когда верх обуви имеет водонепроницаемую и проницаемую для пара мембрану, вставленную между наружным слоем верха и внутренней прокладкой без дополнительных усовершенствований, существует, по существу, общая недостаточность водонепроницаемости. Крепление "затяжка AGO" в том виде, в котором оно в настоящее время применяется, на практике допускает проникновение воды внутрь обуви через наружный слой верха и через стельку. Потребность, которая особенно чувствуется при изготовлении обуви с водонепроницаемой и проницаемой для пара мембраной верха обуви, состоит в достижении эффективного герметичного соединения участков между стелькой, подкладкой с мембраной, наружным слоем верха и подошвой для того,чтобы избежать даже малейшее просачивание воды снаружи. В действительности на практике особенно трудно герметично соединить подошву с указанной мембраной, поскольку в так называемом креплении "затяжка AGO" низ обуви не является гладким и ровным,как происходит, например, при креплении "Штробель", при котором края стельки пришивают к краям верха или подкладки с прослойкой в виде мембраны, но колодочные кромки верха накладываются на комплект стельки, образуя неровности вдоль ее периметра. В частности, складки, образующиеся при соединении носка и пятки верха с комплектом стельки фактически образуют каналы для просачивания воды. Однако не существует возможности удалить эти выступы с помощью обычной операции зачистки верха стальными щетками, поскольку эта операция может вызвать повреждение водонепроницаемой и проницаемой для пара мембраны, вставленной между верхом и подкладкой. Соответственно, как описано, например, в патентной заявке WO 9316612, в течение многих лет изучали обувь, которая имеет водонепроницаемую и проницаемую для пара стельку, которая содержит водонепроницаемую и проницаемую для пара мембрану и с которой связаны посредством первой операции натягивания на колодку колодочные кромки подкладки, ламинированной водонепроницаемой и проницаемой для пара мембраной. Соединительный участок между подкладкой с мембраной и стелькой герметизируют с помощью водонепроницаемой соединительной ленты. Колодочные кромки наружного слоя верха соединяются затем с помощью второй операции натягивания на колодку с водонепроницаемой и проницаемой для пара стелькой. Этот способ изготовления не свободен от аспектов, которые могут быть улучшены, поскольку вода,поглощенная наружным слоем верха и просачивающаяся внутрь его, может застаиваться под водонепроницаемой стелькой. Кроме того, эта конструкция имеет дополнительный недостаток в случае использования подошвы с отверстиями, поскольку вода может поступать через указанные отверстия и смачивать колодочные кромки верха, пропитывая их и таким образом поднимаясь в ту область, в которую помещают ногу. Кроме того, использование водонепроницаемой и проницаемой для пара мембраны, которая покрывает всю поверхность стельки, в случае, если водонепроницаемая поверхность подошвы не проходит по всему продольному направлению, является бесполезным и очень дорогостоящим. Альтернатива применению водонепроницаемой и проницаемой для пара стельки описана в патенте США 5426869, в котором водонепроницаемый слой, служащий в качестве прокладки, образуется нетканым полиэфирным полотном, покрытым с одной из своих сторон слоем адгезива на основе поликапролактана. Эта водонепроницаемая прокладка используется для заполнения участка, проходящего в поперечном направлении между колодочными кромками подкладки или верха в случае, если они являются водонепроницаемыми и проницаемыми для пара, и образует водонепроницаемый слой между стелькой и подошвой. Поскольку прокладка выполнена из водонепроницаемого и проницаемого для пара материала, эта конструкция не подходит для резиновой подметки, которую делают непроницаемой для воды в жидком состоянии и проницаемой для водяного пара за счет участков, которые открыты или перфорированы и покрыты и герметизированы водонепроницаемой и проницаемой для пара мембраной. Кроме того, если прокладка имеет отверстия на проницаемом для пара участке подошвы для того,чтобы допустить выход водяного пара, образующегося при потении, колодочные кромки наружного слоя верха должны всасывать внутрь обуви воду, которая должна поступать на стельку через отверстия в прокладке. Альтернативой этих решений является использование подкладки с водонепроницаемой и проницаемой для пара мембраной, которая закрыта подобно носку, чтобы полностью обертывать ногу. В этому случае способ изготовления заключается в том, что стельку накладывают на дно носка, и колодочные кромки и наружный слой верха отгибают и приклеивают по его периметру. Подобная носку подкладка содержит проем для ноги и формируется в целом из двух боковых частей и нижней части, соединение которых осуществляется зигзагообразным и/или штробельным швом и герметизируют посредством водонепроницаемой уплотнительной ленты. Хорошо известно, что этот способ производства очень сложен и требует осторожного обращения. Кроме того, точная формовка носка, замкнутого с помощью швов и не подвергнутого натягиванию на колодку, трудно достижима, как из-за трудности подготовки различных компонентов, которые должны быть выкроены и сшиты с большой точностью, так и из-за трудности достижения должного натяжения без складок между верхом и подкладкой. В действительности, в связи с тем фактом, что во время шитья подкладки колодка не используется,указанная подкладка имеет тенденцию к сморщиванию во время натяжения на колодку верха в отличие от того, что происходит вместо этого при использовании конструкции "затяжка AGO", которое позволяет получить верх и подкладку, должным образом сформированные, растянутые и гладкие. Описание изобретения Целью настоящего изобретения является создание способа изготовления водонепроницаемой и проницаемой для пара обуви, обеспечивающего достижение эффективного герметичного соединения колодочных кромок с комплектом стельки более простым и более эффективным путем чем известные в настоящее время способы изготовления обуви, проницаемой для пара через перфорированную подошву. В пределах этой цели задачей изобретения является создание способа, позволяющего получить комплекты верха и связанные с ними подошвы, которые в конструкционном отношении проще и легче получить по сравнению с той известной в настоящее время обувью, которая проницаема для пара через перфорированную подошву. Другой задачей изобретения является создание способа, позволяющего получить водонепроницаемые и проницаемые для пара комплекты верха уже во время натягивания на колодку, что, следовательно,не требует применения подошвы с водонепроницаемой и проницаемой для пара мембраной, которая герметизирует водонепроницаемым и проницаемым для пара образом ее участки, которые перфорированы или открыты для проникновения пара. Другой задачей изобретения является создание способа получения водонепроницаемой и проницаемой для пара обуви, который прост в исполнении и относительно дешев. Эти цели, так же как эти и другие задачи, которые станут более очевидными далее, достигаются способом получения водонепроницаемой и проницаемой для пара обуви, согласно которому изготавливают комплект верха обуви, который образуется по меньшей мере одной проницаемой для пара подкладкой, проницаемым для пара верхом и водонепроницаемой и проницаемой для пара верхней мембраной, находящейся между ними,прикрепляют к проницаемому для пара комплекту стельки первую прокладку, изготовленную из водонепроницаемого материала, который имеет по меньшей мере одну проницаемую для пара или перфорированную часть,осуществляют натягивание на колодку, при котором соединяют колодочные кромки комплекта верха обуви с первой прокладкой, по меньшей мере, преимущественно согласно конструкции, известной как"затяжка AGO", для получения комплекта верха обуви,герметично соединяют колодочные кромки с первой прокладкой посредством второй прокладки,при этом приклеивают вторую прокладку так, чтобы накрыть колодочные кромки и первую прокладку,осуществляют сборку, при которой присоединяют подошву с комплектом верха, по меньшей мере,посредством адгезии, с получением водопроницаемого соединения, образующего подошву материала ко второй прокладке. Краткое описание чертежей Другие особенности и преимущества изобретения станут более очевидными из описания предпочтительных, но не исключительных вариантов реализации способа получения водонепроницаемой и проницаемой для пара обуви согласно изобретению, проиллюстрированных с помощью не-исключительного примера в прилагаемых чертежах. На фиг. 1, 2, 3, 4, 5 и 6 являются упрощенными схемами альтернативных предпочтительных вариантов реализации способа получения водонепроницаемой и проницаемой для пара обуви согласно изобретению; на фиг. 1a, 1b и 1 с показаны упрощенные схемы альтернативных вариантов реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученных согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенные в качестве примера на фиг. 1; на фиг. 2 а и 2b показаны упрощенные схемы альтернативных вариантов реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученных согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенные в качестве примера на фиг. 2; на фиг. 3 а показана упрощенная схема варианта реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученного согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенного в качестве примера на фиг. 3; на фиг. 3b показана упрощенная схема детали комплекта верха водонепроницаемой и проницаемой для пара обуви, полученной согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенной в качестве примера на фиг. 3; на фиг. 4 а показана упрощенная схема варианта реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученного согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенного в качестве примера на фиг. 4; на фиг. 5 а показана упрощенная схема варианта реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученного согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенного в качестве примера на фиг. 5; на фиг. 6 а показана упрощенная схема варианта реализации комплекта верха водонепроницаемой и проницаемой для пара обуви, полученного согласно способу изготовления водонепроницаемой и проницаемой для пара обуви согласно изобретению, приведенного в качестве примера на фиг. 6. Пути осуществления изобретения Как показано на чертежах, ссылочной позицией 100 в целом обозначается способ изготовления водонепроницаемой и проницаемой для пара обуви 10, обладающий особенностями, которые заключаются в изготовлении комплекта верха обуви, который образуется проницаемой для пара подкладкой 12,проницаемым для пара верхом 13 и водонепроницаемой и проницаемой для пара верхней мембраной 14,находящейся между ними,прикреплении 101 к проницаемому для пара комплекту стельки 15 первой прокладки 16, изготовленной из водонепроницаемого материала, который имеет по меньшей мере один проницаемый для пара или перфорированный участок 17,натягивании на колодку 102, при котором соединяют колодочные кромки 18 комплекта верха обуви с первой прокладкой 16, по меньшей мере, преимущественно согласно конструкции, известной как "затяжка AGO", для получения комплекта 11 верха обуви 10,герметичном соединении 103 колодочных кромок 18 с первой прокладкой 16 посредством второй прокладки 19, при котором соединяют вторую прокладку 19 так, чтобы накрыть колодочные кромки 18 и первую прокладку 16,сборке 104, при которой соединяют подошву 20 с указанным комплектом 11 верха, по меньшей мере, посредством адгезии, с получением водопроницаемого соединения, образующего подошву 20 материала со второй прокладкой. Предпочтительно указанная операция изготовления комплекта верха обуви, известная сама по себе и не показанная на прилагаемых чертежах, содержит в первом варианте реализации соединение верхней мембраны 14 с верхом 13 таким образом, чтобыне ухудшить их проницаемость для пара, например, путем точечного склеивания или альтернативы,во втором варианте реализации соединение верхней мембраны 14 с подкладкой 12 таким образом,чтобы не ухудшить их проницаемость для пара, например, путем точечного склеивания или ламинирования. Верхняя мембрана 14 относится к типу обычно доступных в промышленных масштабах проницаемых для пара и водонепроницаемых мембран, выполненных, например, из пористого политетрафторуретана, известного также как e-PTFE, полиуретана, известного также как PU, и т.п., в которых обычно применяется армирующая сетка. Для того чтобы дополнительно упрочнить нижний обод 14 а верхней мембраны 14, может оказаться удобным применить непосредственно на нижнем ободе 14 а водонепроницаемый упрочняющий элемент,который не показан на чертежах, например термо-адгезивная пленка, которая предпочтительно является упругой и выполнена из синтетического материала, такого, например, как полиуретан. Лента, которая особенно подходит для получения такого водонепроницаемого усилительного элемента, предлагается в промышленных масштабах компанией TechnoGI при удельном весе 120-250 г/см 2. При первом конструкционном решении операция прикрепления 101 обычно содержит операцию присоединения путем склеивания, нагрева и прессования первой прокладки 16 с комплектом стельки 15. Первая прокладка 16 выполнена из полимерного водонепроницаемого материала, предпочтительно полиуретана (PU), или полиэтилена (РЕ), или поливинилхлорида (PVC), или термопластической пленки. Указанный первый вариант реализации предпочтительно предусматривает, что подошва 20, которая должна быть соединена впоследствии с верхним комплектом 11, имеет по меньшей мере один проницаемый для пара участок 21, который перфорирован или снабжен широкими проемами и соединен с возможностью водонепроницаемости и проницаемости для пара с помощью водонепроницаемого и проницаемого для пара вкладыша, прикрепленного к нему по периметру. Проницаемый для пара или перфорированный участок 17 обычно размещается в то время, когда подошва скрепляется с комплектом 11 верха над указанным проницаемым для пара участком 21. Как показано на фиг. 2, 2 а и 2b, во втором конструкционном решении операции прикрепления 101,которая является альтернативной указанному первому конструкционному решению, содержит операцию приклеивания 105 водонепроницаемого и проницаемого для пара подошвенного вкладыша 22 к первой прокладке 16, выполненной из водонепроницаемого полимерного материала, причем подошвенный вкладыш 22 помещается между комплектом стельки 15 и первой прокладкой 16 таким образом, чтобы покрывать, с обеспечением водонепроницаемости и проницаемости для пара, по меньшей мере, проницаемый для пара или перфорированный участок 17. Подошвенный вкладыш 22 преимущественно содержит по меньшей мере одну мембрану, выполненную из пористого политетрафторуретана, известного также как e-PTFE, полиуретана, известного также как PU, и т.п., и дополнительно связан на своих лицевых поверхностях с одной или двумя сетками. Следует отметить, что в альтернативной и, по существу, эквивалентной форме указанное второе конструкционное решение может быть представлено первым склеиванием подошвенного вкладыша 22 с первой прокладкой 16, скреплением его так, как упомянуто выше, и последующим склеиванием комплекта стельки 15 с подошвенным вкладышем 22,или первым склеиванием подошвенного вкладыша 22 с комплектом стельки 15 с последующим приклеиванием его также к первой прокладке, скрепляя его так, как упомянуто выше. Указанная операция приклеивания 105 обычно предусмотрена для склеивания таким образом, чтобы получить водонепроницаемое соединение, по меньшей мере, периметра 23 подошвенного вкладыша с областью, которая окружает проницаемый для пара или перфорированный участок 17. Обычно в случае, если первая прокладка снабжена множеством проницаемых для пара или перфорированных участков, существует соответствующее число подошвенных вкладышей, которые покрывают их будучи скреплены по периметру с ними для того, чтобы допустить прохождение пара и предотвратить через них инфильтрацию воды в жидком состоянии. Кроме того, указанная операция приклеивания 105 преимущественно используется для наложения 106 пленки 24 из термопластического полимерного материала, который прикрепляет подошвенный вкладыш 22 вокруг проницаемого для пара или перфорированного участка 17 первой прокладки 16, перекрывающей периметр 23 подошвенного вкладыша 22. Как показано на фиг. 1 с, в третьем варианте реализации, альтернативном описанным ранее конструкционным решениям, проницаемый для пара или перфорированный участок 17 первой прокладки 16 снабжается водонепроницаемой и проницаемой для пара мембраной, выполненной из материала, преимущественно выбранного из числа пористого политетрафторэтилена, полиуретана и тому подобного. В частности, обычно проницаемый для пара или перфорированный участок 17 влияет на всю первую прокладку 16, которая поэтому, по существу, полностью выполнена из водонепроницаемого и проницаемого для пара материала и к которой дополнительно добавлены армирующие слом, которые при-4 019993 стают к ней для придания ей дополнительной конструкционной прочности. Предпочтительно в указанных втором и третьем вариантах реализации подошва 20 соединяется с верхним комплектом 11 в ходе последующей операции сборки 104, причем указанная подошва имеет проницаемый для пара участок 21, снабженный рассеянными отверстиями или широкими свободными проемами. Следует отметить, что эти второй и третий варианты реализации позволяют потому использовать подошву со структурой, более простой, чем та, которая предназначена для использования при первом конструкционном решении, которое для достижения проницаемости для пара и водонепроницаемости снабжено водонепроницаемым и проницаемым для пара вкладышем, как упоминалось выше. При первом режиме выполнения операции натягивания на колодку 102 она обычно содержит отгибание и склеивание, с образованием водонепроницаемого соединения, согласно конструкции, известной как "затяжка AGO", ниже периметрической кромки 16 а первой затяжки 16, причем колодочные кромки 18 состоят из нижнего обода 14 а верхней мембраны 14 и нижнего края 13 а верха 13, которые соединяются при полном согласовании. При втором режиме выполнения операции затяжки 102 она обычно содержит затяжку подкладки 107,состоящую из свертывания и склеивания так, чтобы сформировать водонепроницаемое соединение согласно креплению, известному как "затяжка AGO", ниже периметрической кромки 16 а первой затяжки 16, причем первые колодочные кромки 18 а из числа колодочных кромок 18 состоят из нижнего клапана 12 а подкладки 12 и нижнего обода 14 а верхней мембраны 14, которые соединяются вполне согласованно. Натягивание на колодку 107 прокладки обычно предшествует скашивание 108 нижнего клапана 12 а так, чтобы открыть нижний обод 14 а, с которым он соединен, причем нижний обод 14 а открыт через нижний клапан 12 а для его склеивания таким образом, чтобы сформировать соединение с первой прокладкой 16 во время натягивания на колодку 107 подкладки. Кроме того, обычно операция натягивания на колодку 102 содержит натягивание на колодку 109 верха, которое следует за натягиванием на колодку 107 подкладки, состоящим из отгибания и склеивания согласно конструкции, известной как "затяжка AGO", вторых колодочных кромок 18 а колодочных кромок 18, которые состоят из нижнего края 13 а верха 13 ниже периметрической кромки 16 а первой прокладки 16, покрывая, по меньшей мере частично, нижний обод 14 а, который, будучи соединен с нижним клапаном 12 а, покрывает периметрическую кромку 16 а. В альтернативном варианте, который не показан на прилагаемых чертежах, предпочтительно натягивание на колодку подкладки заключается в пришивании согласно конструкции, известной как "штробель", первых колодочных кромок 18 а колодочных кромок 18, образуемых нижним клапаном 12 а подкладки 12 и нижнего обода 14 а верхней мембраны 14, которые соединяются при полной совместимости с областью 15 а периметра и с периметрической кромкой 16 а, соответственно, комплекта стельки 15 и первой прокладки 16. В качестве альтернативы операция натягивания на колодку 102 содержит одновременную сборку первых колодочных кромок 18 а и вторых колодочных кромок 18b колодочных кромок 18. Как показано на фиг. 4 и 4 а, предпочтительно верхняя затяжка предполагает, что нижний край 13 а свернут и приклеен к нижнему ободу 14 а, оставляя открытой его концевую часть 25. В этом случае затяжка подкладки 107 необязательно влечет за собой при склеивании первых колодочных кромок 18 а скрепление верхней мембраны 14 с первой прокладкой 16 путем склеивания, что происходит вместо этого в последующей операции скрепления посредством второй прокладки 19. В качестве альтернативы, как показано на фиг. 5 и 5 а, натягивание на колодку 102 содержит операцию предварительного соединения, которое состоит в скреплении нижнего обода 14 а с первой прокладкой 16, что предусмотрено наложением 110, для накрывания их вспомогательной прокладкой 26,выполненной из термопластического полимерного скрепляющего материала,натягивание на колодку 109 верха, которое состоит из отгибания и склеивания согласно конструкции, известной как "затяжка AGO", вторых колодочных кромок 18 а из числа колодочных кромок 18, образованных нижним краем 13 а верха 13 под периметрической кромкой 16 а первой прокладки 16, покрывающей, по меньшей мере частично, вспомогательную прокладку 26, которая покрывает нижний обод 14 а. В этом случае также операция затяжки необязательно предусмотрена для скрепления верхней мембраны 14 с первой прокладкой 16 путем склеивания, что вместо этого происходит при последующем шаге предварительного скрепления посредством вспомогательной прокладки 26. Как показано на фиг. 6 и 6 а, при третьем режиме выполнения операции затяжки 102 она содержит обычно натягивание на колодку 107 подкладки, состоящее из отгибания и склеивания, с образованием водонепроницаемого соединения, согласно конструкции, известной как "затяжка AGO", ниже периметрического участка 15 а комплекта стельки 15, первых колодочных кромок 18 а колодочных кромок 18,состоящих из нижнего клапана 12 а подкладки 12 и нижнего обода 14 а верхней мембраны 14, которые соединяются вполне согласованно. В альтернативном варианте, который не показан на прилагаемых чертежах, предпочтительно натягивание на колодку подкладки заключается в пришивании согласно конструкции, известной как "штро-5 019993 бель", первых колодочных кромок 18 а колодочных кромок 18, образуемых нижним клапаном 12 а подкладки 12 и нижнего обода 14 а верхней мембраны 14, которые соединяются вполне совместимо с областью 15 а периметра комплекта стельки 15. Предпочтительно в указанном третьем режиме выполнения операция натягивания на колодку 102 содержит натягивание на колодку подкладки, состоящее из отгибания и склеивания с образованием водонепроницаемого соединения, согласно конструкции, известной как "затяжка AGO", ниже периметрического участка 16 а комплекта стельки 16, вторых колодочных кромок 18b колодочных кромок 18, состоящих из нижнего клапана 13 а подкладки 13, причем периметрическая кромка 16 а перекрывает нижний обод 14 а и пристает к нему так, чтобы сформировать водонепроницаемое скрепление. В первом варианте реализации операции герметичного соединения 103 вторая прокладка 19 предпочтительно является водонепроницаемой пленкой из термопластического плавкого адгезива, выполненного из материала, выбранного из числа полиуретана, полиэфира, полиамида или полиолефинов. Операция герметичного соединения 103 преимущественно содержит склеивание с образованием водонепроницаемого соединения указанной водонепроницаемой пленки таким образом, чтобы перекрыть колодочные кромки 18 и первую прокладку 16 таким образом, чтобы не допустить попадания воды к нижнему ободу 14 а верхней мембраны 14. Как показано на фиг. 1b, в указанном первом варианте реализации обычно указанная операция изготовления комплекта верха обуви содержит соединение скрепляющего элемента 27 с нижним краем 13 а, с которым он соединяется обычно с помощью зигзагообразного шва, с выступанием из него приблизительно на 8-12 мм,последующее полностью согласованное соединение верхней мембраны 14 с верхом 13 и со скрепляющим элементом 27, причем указанная мембрана непроницаемо покрывает участок для соединения скрепляющего элемента 27 с нижним краем 13 а. Предпочтительно скрепляющий элемент 27 имеет меньшую толщину, чем верх 13, и изготовлен из материала, который легче верха 13 так, чтобы ограничить образование складок, возникающих в результате операции сборки носка и пятки верха 13 на первой прокладке 16. В первом конструкционном варианте скрепляющего элемента 27 указанный элемент выполнен из водонепроницаемого и активируемого теплом полимерного материала, и операция скрепления 103 преимущественно предусматривает его плавление для адгезии так, чтобы образовать водонепроницаемое скрепление с нижним ободом 14 а верхней мембраны 14. Во втором и альтернативном конструкционном варианте скрепляющего элемента 27 указанный скрепляющий элемент выполнен из материала, проницаемого для скрепляющего материала, операция скрепления 103 обычно содержит проникновение через него материала, образующего вторую прокладку 19, которая зажимает с получением водонепроницаемого соединения нижний обод 14 а. Другим назначением скрепляющего элемента 27 является упрочнение нижнего обода 14 а верхней мембраны 14 с одновременным обеспечением его скрепления со второй прокладкой 19. В качестве альтернативы в случае, если операция натягивания на колодку выполняется вручную с использованием подходящих клещей, было бы удобно устранить указанный скрепляющий элемент 27 без опасения повредить нижний обод 14 а верхней мембраны 14 во время натягивания на колодку. Таким образом, вторая прокладка 19 скрепляется непосредственно с верхней мембраной 14. Во втором варианте реализации операции скрепления 103 вторая прокладка 19 получается с помощью водонепроницаемой пленки из термопластического плавкого адгезива, выполненной из материала,выбранного из числа полиуретана, полиэфира, полиамида или полиолефинов. Операция герметичного соединения 102 в указанном втором варианте реализации обычно следует за операцией натягивания на колодку 102 согласно второму режиму выполнения и содержит приклеивание с образованием водонепроницаемого соединения водонепроницаемой пленки таким образом, чтобы перекрыть колодочные кромки 18 и первую прокладку 16 так, чтобы герметизировать от проникновения воды нижний край 13 а и нижний обод 14 а, прилипая к ней в концевой части 25 так, как показано в виде не ограничивающего рамки изобретения примера на фиг. 4 и 4 а. В третьем варианте реализации операции соединения 103 вторая прокладка 19 предпочтительно содержит водонепроницаемую пленку из термопластического плавкого адгезива, выполненную из материала, выбранного из числа полиуретана, полиэфира, полиамида или полиолефинов. Операция герметичного соединения 103, которая обычно следует за операцией натягивания на колодку 102 согласно второму режиму выполнения, содержит приклеивание с образованием водонепроницаемого соединения водонепроницаемой пленки таким образом, чтобы перекрыть нижний край 13 а и вспомогательную прокладку 26, как показано в виде не ограничивающего рамки изобретения примера на фиг. 5 и 5 а. В четвертом варианте реализации операции соединения 103 вторая прокладка 19 также содержит водонепроницаемую пленку из термопластического плавкого адгезива, выполненную из материала, выбранного из числа полиуретана, полиэфира, полиамида или полиолефинов. Операция герметичного соединения 103, которая обычно следует за операцией натягивания на колодку 102 согласно третьему режиму выполнения, содержит приклеивание с образованием водонепрони-6 019993 цаемого соединения водонепроницаемой пленки таким образом, чтобы перекрыть нижний край 13 а и верх 13, и периметрическую кромку 16 а первой прокладки 16, как показано в виде не ограничивающего рамки изобретения примера на фиг. 6 и 6 а. Операция сборки 104, с другой стороны, преимущественно содержит возможное склеивание подошвы 20 с комплектом 11 верха посредством адгезии с получением водонепроницаемого скрепления ко второй прокладке 19,или наформовывание по меньшей мере одного компонента подошвы 20, например срединного слоя подошвы, на комплект 11 верха, что обеспечивает сплавление компонента со второй прокладкой 19 так,чтобы получить водонепроницаемое соединение подошвы 20 в отношении комплекта 11 верха. На практике было обнаружено, что изобретение обеспечивает достижение предусмотренной цели и задач, предлагая способ получения водонепроницаемой и проницаемой для пара обуви, которая позволяет добиться эффективного герметичного скрепления колодочных кромок комплекта стельки более простым и более эффективным образом по сравнению с известными в настоящее время способами для получения обуви, которая обладает проницаемостью для пара через перфорированную подошву. Вторая прокладка в действительности эффективно скрепляет колодочные кромки с первой прокладкой, образуя их непроницаемость между указанными прокладками и одновременно формируя участок для крепления к подошве. Таким образом, в действительности путем крепления второй прокладки к первой прокладке, возможно также с помощью вспомогательной прокладки, не допускается, чтобы любая вода, которая может проходить через верх, проходила в направлении области ниже стельки, и наоборот, не допускается, чтобы любая вода, которая может подниматься через свободные отверстия или проемы в подошве, проходила в направлении верха. Кроме того, способ получения водонепроницаемой и проницаемой для пара обуви согласно изобретению позволяет производить верхние комплект и подошвы, с которыми они соединяются, что в конструкционном отношении проще и легче получать в отношении некоторых и известных в настоящее время видов обуви, которые обладают проницаемостью для пара через перфорированную подошву. В частности, с помощью способа получения водонепроницаемой и проницаемой для пара обуви согласно изобретению можно получить водонепроницаемые и проницаемые для пара верхние комплекты уже во время затяжки, поэтому не требуется получения подошвы с водонепроницаемой и проницаемой для пара мембраны, которая закрепляется с обеспечением водонепроницаемости и проницаемости для пара участков, перфорированных или открытых для проникновения пара. Задуманное таким образом изобретение может быть подвергнуто многочисленным модификациям и изменениям, которые все остаются в пределах прилагаемой формулы изобретения; все детали могут быть далее заменены технически равнозначными элементами. На практике применяемые материалы, пока они совместимы с определенной областью использования, а также с возможными формой и размерами, могут быть любыми, соответствующими требованиям и техническому уровню. Описание к европейской патентной заявке 09425138.6, по которой настоящая заявка притязает на приоритет, включена сюда в качестве ссылки. Там, где технические признаки, упомянутые в любом пункте, сопровождаются числовыми позициями, эти числовые позиции включены исключительно с целью повысить понятность пунктов, и соответственно такие числовые позиции не имеют никакого ограничительного значения для интерпретации каждого элемента, идентифицированного в качестве примера такими числовыми позициями. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения водонепроницаемой и проницаемой для пара обуви (10), который включает следующие этапы: этап, на котором изготавливают комплект верха обуви, который состоит по меньшей мере из одной проницаемой для пара подкладки (12), проницаемого для пара верха (13) и водонепроницаемой и проницаемой для пара верхней мембраны (14), находящейся между ними,этап (101), на котором прикрепляют к проницаемому для пара комплекту стельки (15) первую прокладку (16), изготовленную из водонепроницаемого материала, который имеет по меньшей мере один проницаемый для пара или перфорированный участок (17),этап (102), на котором осуществляют натягивание на колодку, при котором соединяют колодочные кромки (18) комплекта верха обуви с первой прокладкой (16), по меньшей мере, преимущественно согласно конструкции, известной как "затяжка AGO", для получения комплекта (11) верха обуви (10),этап (103), на котором герметично соединяют колодочные кромки (18) с первой прокладкой (16) посредством второй прокладки (19), при этом так приклеивают указанную вторую прокладку (19), чтобы накрыть колодочные кромки (18) и первую прокладку (16),этап (104), на котором осуществляют сборку, при которой так соединяют подошву (20) с комплектом (11) верха, по меньшей мере, посредством адгезии, с получением водопроницаемого соединения,-7 019993 образующего подошву (20) материала со второй прокладкой (19). 2. Способ по п.1, отличающийся тем, что водонепроницаемое соединение получают во время одного из этапов: этапа (101) прикрепления, этапа (102) натягивания на колодку или этапа (103) герметичного соединения. 3. Способ по п.1, отличающийся тем, что при изготовлении комплекта верха обуви так соединяют указанную верхнюю мембрану (14) с указанным верхом (13), чтобы не нарушить их проницаемость для пара, например точечным склеиванием и тому подобным. 4. Способ по п.1, отличающийся тем, что при изготовлении комплекта верха обуви так соединяют указанную верхнюю мембрану (14) с указанной подкладкой (12), чтобы не нарушить их проницаемость для пара, например точечным склеиванием, ламинированием и тому подобным. 5. Способ по п.1, отличающийся тем, что на этапе (101) прикрепления осуществляют операцию соединения путем склеивания, нагрева и прессования указанной первой прокладки (16), выполненной из водонепроницаемого полимерного материала, с комплектом стельки (15). 6. Способ по п.1, отличающийся тем, что на этапе (101) прикрепления осуществляют операцию(105) приклеивания по меньшей мере одного водонепроницаемого и проницаемого для пара подошвенного вкладыша (22) к указанной первой прокладке (16), выполненной из водонепроницаемого полимерного материала, причем указанный подошвенный вкладыш помещают между указанным комплектом стельки (15) и указанной первой прокладкой (16) так, чтобы покрыть, присоединяя ее водонепроницаемым и проницаемым для пара образом, по меньшей мере один проницаемый для пара или перфорированный участок (17). 7. Способ по п.6, отличающийся тем, что при операции (105) приклеивания осуществляют такое приклеивание, чтобы образовать водонепроницаемое соединение по меньшей мере одного периметра(23) указанного по меньшей мере одного подошвенного вкладыша (22), по меньшей мере, с участком,который окружает указанный по меньшей мере один проницаемый для пара или перфорированный участок (17). 8. Способ по п.6, отличающийся тем, что при операции (105) приклеивания осуществляют операцию (106), при которой накладывают пленку (24) из термопластического полимерного материала, что обеспечивает соединение по периметру указанного по меньшей мере одного подошвенного вкладыша(22), покрывая его периметр (23), с указанной первой прокладкой (16) вокруг указанного по меньшей мере одного проницаемого для пара или перфорированного участка (17). 9. Способ по п.1, отличающийся тем, что указанный по меньшей мере один проницаемый для пара или перфорированный участок (17) указанной первой прокладки (16) выполняют из водонепроницаемого и проницаемого для пара материала. 10. Способ по п.9, отличающийся тем, что указанный водонепроницаемый и проницаемый для пара материал выбирают из группы, состоящей из пористого политетрафторэтилена, полиуретана и тому подобного. 11. Способ по п.1, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют отгибание и склеивание с получением водонепроницаемого соединения согласно конструкции, известной как "затяжка AGO", ниже периметрической кромки (16 а) первой прокладки (16), причем колодочные кромки (18) состоят из нижнего обода (14 а) верхней мембраны (14) и нижнего края (13 а) верха (13), чтобы получить водонепроницаемое соединение указанной верхней мембраны (14) с указанной первой прокладкой (16). 12. Способ по п.1, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют операцию (107) натягивания на колодку подкладки, при этом отгибают и склеивают, по меньшей мере,преимущественно согласно конструкции, известной как "затяжка AGO", ниже периметрической кромки(16 а) указанную первую прокладку (16), причем первые колодочные кромки (18 а) колодочных кромок(18) состоят из нижнего клапана (12 а) подкладки (12) и нижнего обода (14 а) верхней мембраны (14). 13. Способ по п.12, отличающийся тем, что при операции (107) натягивания на колодку подкладки осуществляют отгибание и склеивание с получением водонепроницаемого соединения, по меньшей мере,преимущественно согласно конструкции, известной как "затяжка AGO", ниже периметрической кромки(16 а) первой прокладки (16), причем первые колодочные кромки (18 а) колодочных кромок (18) состоят из нижнего клапана (12 а) подкладки (12) и нижнего обода (14 а) верхней мембраны (14), чтобы получить водонепроницаемое соединение верхней мембраны (14) с первой прокладкой (16). 14. Способ по п.1, отличающийся тем, что на этапе (102) натягивания на колодку на колодку натягивают подкладку, при этом пришивают согласно конструкции, известной как "штробель", первые колодочные кромки (18 а) колодочных кромок (18), которые состоят из нижнего клапана (12 а) подкладки (12) и нижнего обода (14 а) верхней мембраны (14), которые соединены при полном совпадении, к области(15 а) периметра и периметрической кромке (16 а) соответственно комплекта стельки (15) и первой прокладки (16). 15. Способ по п.12, отличающийся тем, что перед операцией (107) натягивания на колодку подкладки осуществляют операцию (108) скашивания нижнего клапана (12 а) так, чтобы открыть нижний обод (14 а), с которым он соединен, причем указанный нижний обод (14 а) открывается через указанный нижний клапан (12 а) для его склеивания, с получением соединения, с первой прокладкой (16) во время операции (107) натягивания на колодку подкладки. 16. Способ по п.12, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют операцию (109) натягивания верха, при которой отгибают и склеивают согласно конструкции, известной как "затяжка AGO", вторые колодочные кромки (18b) из колодочных кромок (18), которые состоят из нижнего края (13 а) верха (13) ниже периметрической кромки (16 а) первой прокладки (16), покрывающего, по меньшей мере частично, нижний обод (14 а), который, будучи соединен с указанным нижним клапаном (12 а), покрывает указанную периметрическую кромку (16 а). 17. Способ по п.16, отличающийся тем, что при операции (109) натягивания на колодку верха нижний край (13 а) верха (13), который отогнут и приклеен к нижнему ободу (14 а), оставляет открытой его концевую часть (25). 18. Способ по п.12, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют предварительное соединение, при котором соединяют нижний обод (14 а) с первой прокладкой (16), при этом осуществляют наложение (110), с накрытием их, вспомогательной прокладки(26), выполненной из скрепляющего термопластического полимерного материала,осуществляют операцию (109) натягивания на колодку верха, при которой осуществляют отгибание и склеивание, по меньшей мере, преимущественно согласно конструкции, известной как "затяжка AGO",вторых колодочных кромок (18b) из колодочных кромок (18), которые состоят из нижнего края (13 а) верха (13), ниже периметрической кромки (16 а) первой прокладки (16), покрывающего, по меньшей мере частично, вспомогательную прокладку (26), которая перекрывает указанный нижний обод (14 а). 19. Способ по п.14, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют предварительное соединение, при котором соединяют нижний обод (14 а) с первой прокладкой (16), при этом осуществляют наложение вспомогательной прокладки (26), выполненной из скрепляющего термопластического полимерного материала, таким образом, чтобы покрыть их,осуществляют операцию (109) натягивания на колодку верха, при этом отгибают и склеивают, по меньшей мере, преимущественно согласно конструкции, известной как "затяжка AGO", вторые колодочные кромки (18b) из колодочных кромок (18), которые состоят из нижнего края (13 а) верха (13), ниже периметрической кромки (16 а) первой прокладки (16), покрывающего, по меньшей мере частично, указанную вспомогательную прокладку (26), которая перекрывает указанный нижний обод (14 а). 20. Способ по п.1, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют операцию (107) натягивания на колодку подкладки, при этом отгибают и склеивают согласно конструкции, известной как "затяжка AGO", ниже области (15 а) периметра комплекта стельки (15), первые колодочные кромки (18 а) колодочных кромок (18), образованные нижним клапаном (12 а) подкладки (12) и нижним ободом (14 а) верхней мембраны (14). 21. Способ по п.1, отличающийся тем, что на этапе (102) натягивания на колодку осуществляют операцию (107) натягивания на колодку подкладки, при этом пришивают согласно конструкции, известной как "штробель", к области (15 а) периметра комплекта стельки (15) первые колодочные кромки (18 а) колодочных кромок (18), которые состоят из нижнего клапана (12 а) подкладки (12) и нижнего обода(14 а) верхней мембраны (14). 22. Способ по п.20, отличающийся тем, что на этапе (102) натягивания на колодку после операции(107) натягивания на колодку подкладки осуществляют операцию (109) натягивания на колодку верха,при этом отгибают и склеивают согласно конструкции, известной как "затяжка AGO", вторые колодочные кромки (18b) колодочных кромок (18), состоящие из нижнего края (13 а) верха (13), ниже периметрической кромки (16 а) первой прокладки (16), причем указанная периметрическая кромка (16 а) перекрывает указанный нижний обод (14 а). 23. Способ по п.1, отличающийся тем, что указанная вторая прокладка (19) содержит водонепроницаемую пленку из термопластического плавкого адгезива, причем при герметичном соединении (103) осуществляют приклеивание с получением водонепроницаемого соединения водонепроницаемой пленки, чтобы покрыть колодочные кромки (18) и первую прокладку (16). 24. Способ по п.23, отличающийся тем, что при изготовлении комплекта верха обуви присоединяют скрепляющий элемент (27) к нижнему краю (13 а) так, чтобы проходить от него,осуществляют последующее присоединение верхней мембраны (14) к верху (13) и к скрепляющему элементу (27), который покрывает, обеспечивая водонепроницаемость, область соединения скрепляющего элемента (27) с нижним краем (13 а). 25. Способ по п.24, отличающийся тем, что указанный скрепляющий элемент (27) выполнен из водонепроницаемого и активируемого теплом полимерного материала, причем на этапе (103) герметичного соединения плавят скрепляющий элемент (27) для его адгезии, с образованием водонепроницаемого соединения с нижним ободом (14 а) верхней мембраны (14). 26. Способ по п.24, отличающийся тем, что указанный скрепляющий элемент (27) выполнен из материала, проникающего в соединяющий материал, причем на этапе (103) герметичного соединения обеспечивают с помощью скрепляющего элемента проникновение материала, который образует вторую прокладку (19), зажимающую, с образованием водонепроницаемого скрепления, указанный нижний обод(14 а). 27. Способ по п.17, отличающийся тем, что указанная вторая прокладка (19) представляет собой водонепроницаемую пленку из термопластического плавкого адгезива, причем на этапе (103) герметичного соединения склеивают с получением водонепроницаемого соединения водонепроницаемую пленку так,чтобы накрыть колодочные кромки (18) и первую прокладку (16) и присоединить к ним с обеспечением водонепроницаемости нижний обод (14 а), приклеив к нему на концевой части (25). 28. Способ по п.18, отличающийся тем, что вторая прокладка (19) представляет собой водонепроницаемую пленку из термопластического плавкого адгезива, выполненную из материала, выбранного из группы, состоящей из полиуретана, полиэфира, полиамида или полиолефинов, причем на этапе (103) герметичного соединения приклеивают с получением водонепроницаемого соединения указанную водонепроницаемую пленку так, чтобы накрыть колодочные кромки (18) и вспомогательную прокладку (26). 29. Способ по п.22, отличающийся тем, что указанная вторая прокладка (19) представляет собой водонепроницаемую пленку из термопластического плавкого адгезива, причем на этапе (103) герметичного соединения приклеивают с получением водонепроницаемого соединения водонепроницаемую пленку так, чтобы накрыть нижний край (13 а) и периметрическую кромку (16 а) первой прокладки (16). 30. Способ по п.1, отличающийся тем, что на этапе (104) осуществления сборки склеивают указанную подошву (20) с указанным комплектом верха путем адгезии, с образованием водонепроницаемого соединения, с указанной второй прокладкой (19). 31. Способ по п.1, отличающийся тем, что на этапе (104) осуществления сборки наформовывают по меньшей мере один компонент указанной подошвы (20) на комплект (11) верха, чтобы получить водонепроницаемое соединение указанной подошвы (20) с указанной второй прокладкой (19).
