Полуфабрикат для изготовления внутренней стельки или вкладной стельки, а также изготавливаемая из него внутренняя стелька или вкладная стелька

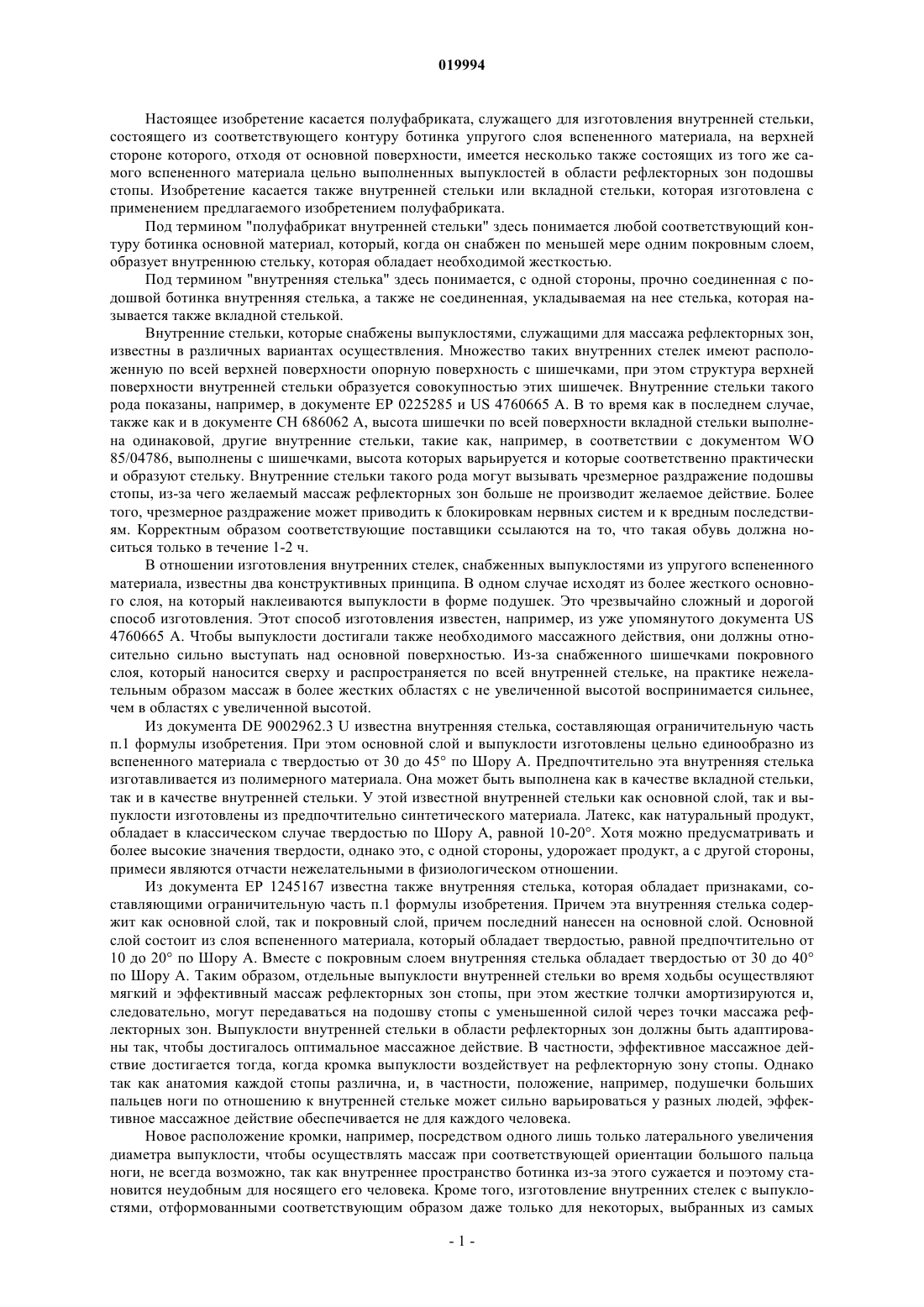

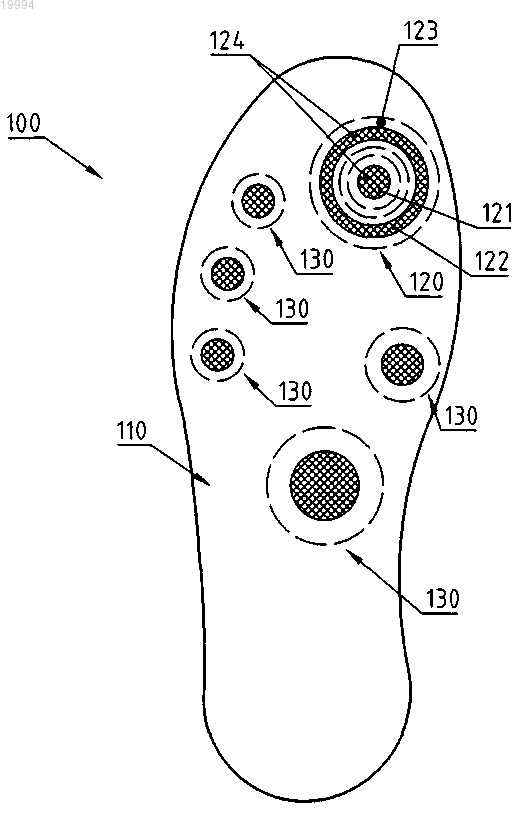

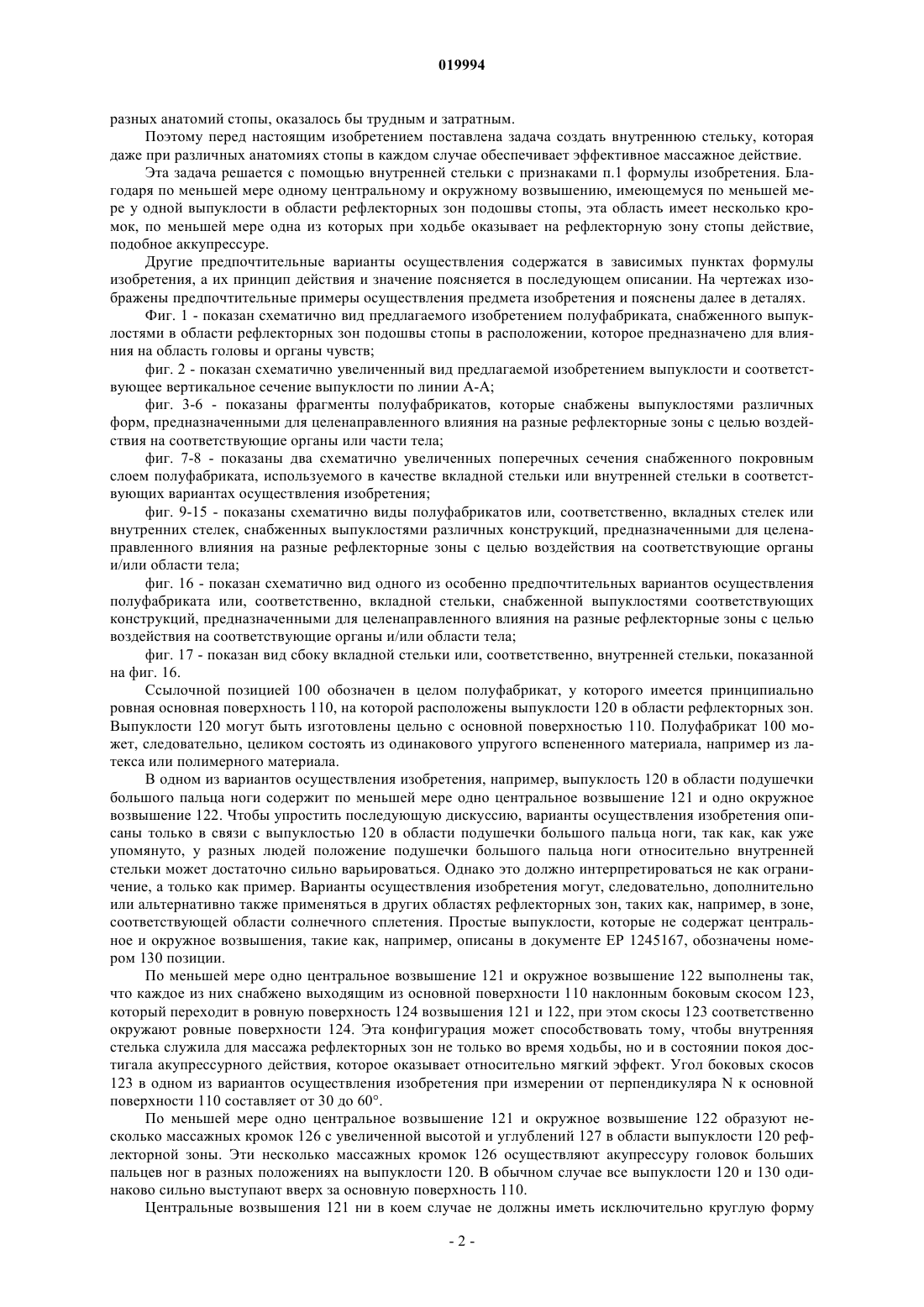

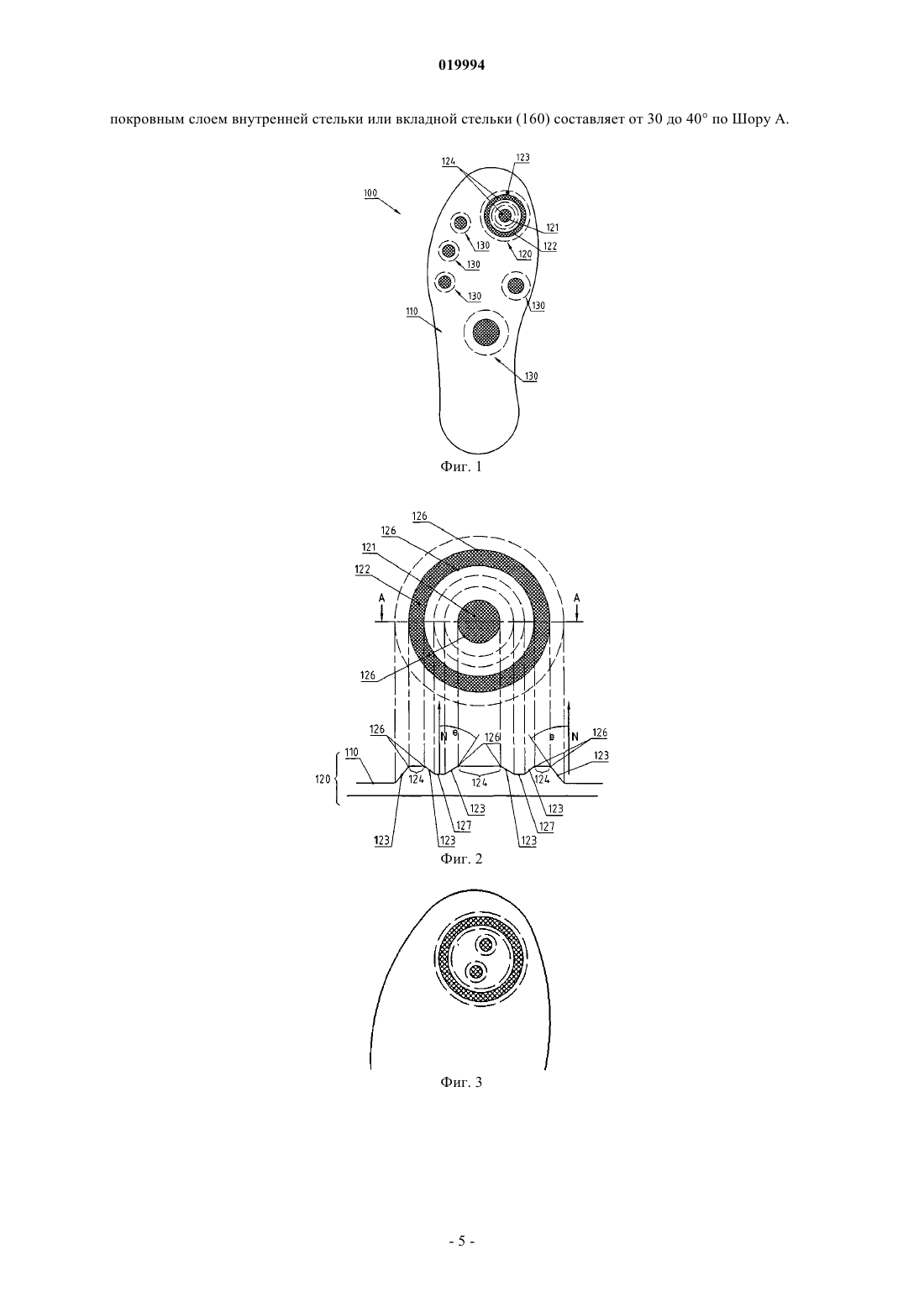

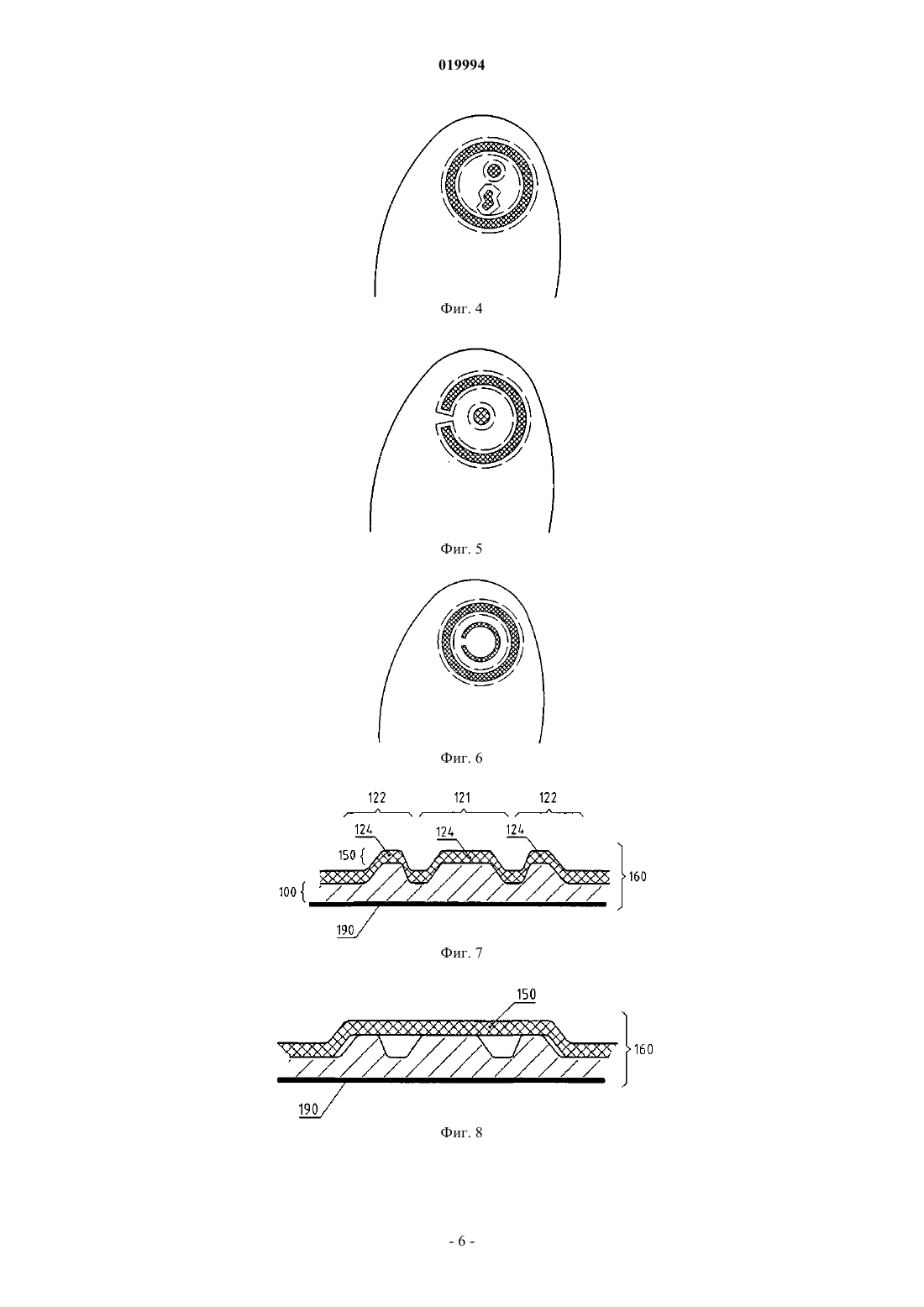

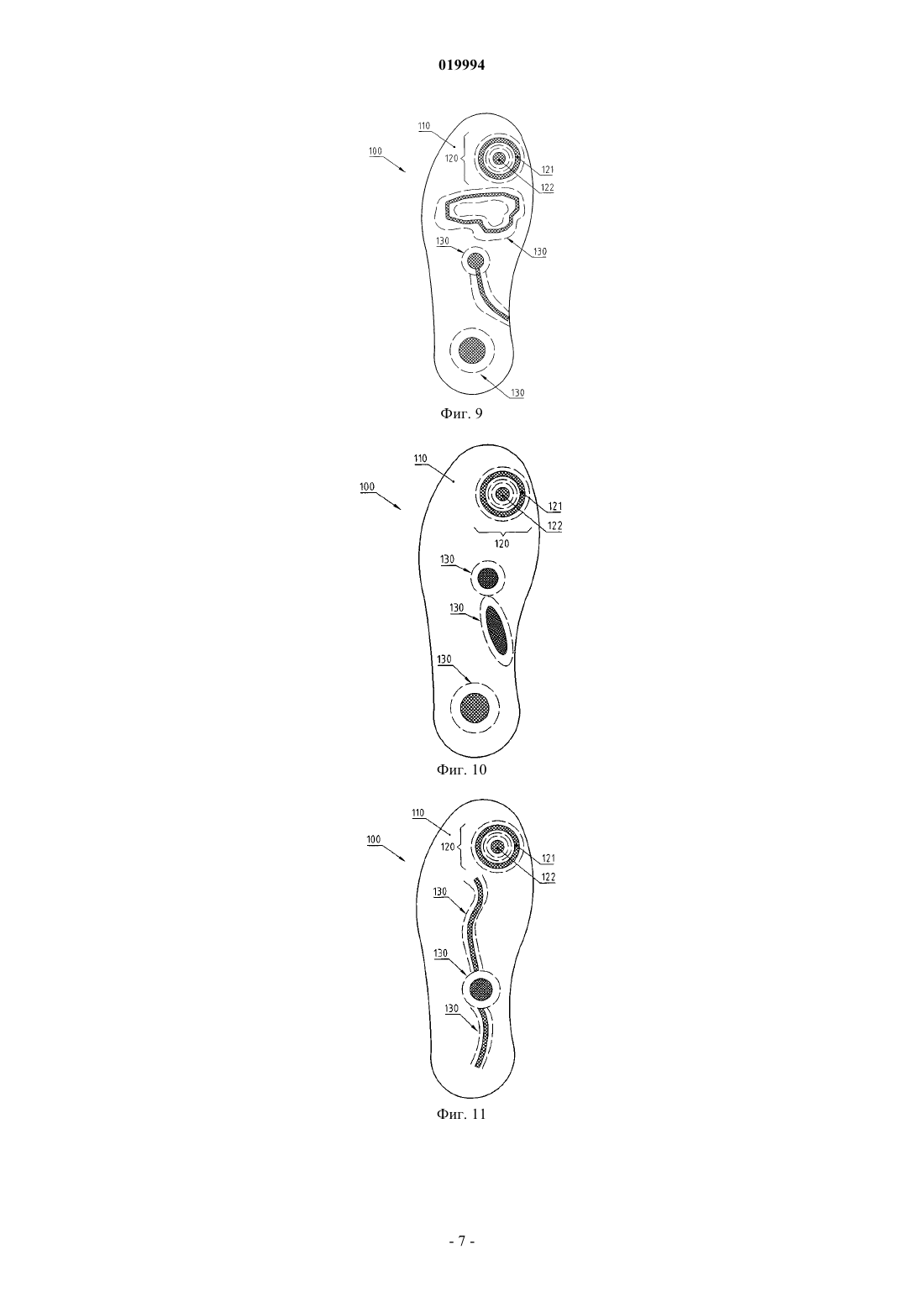

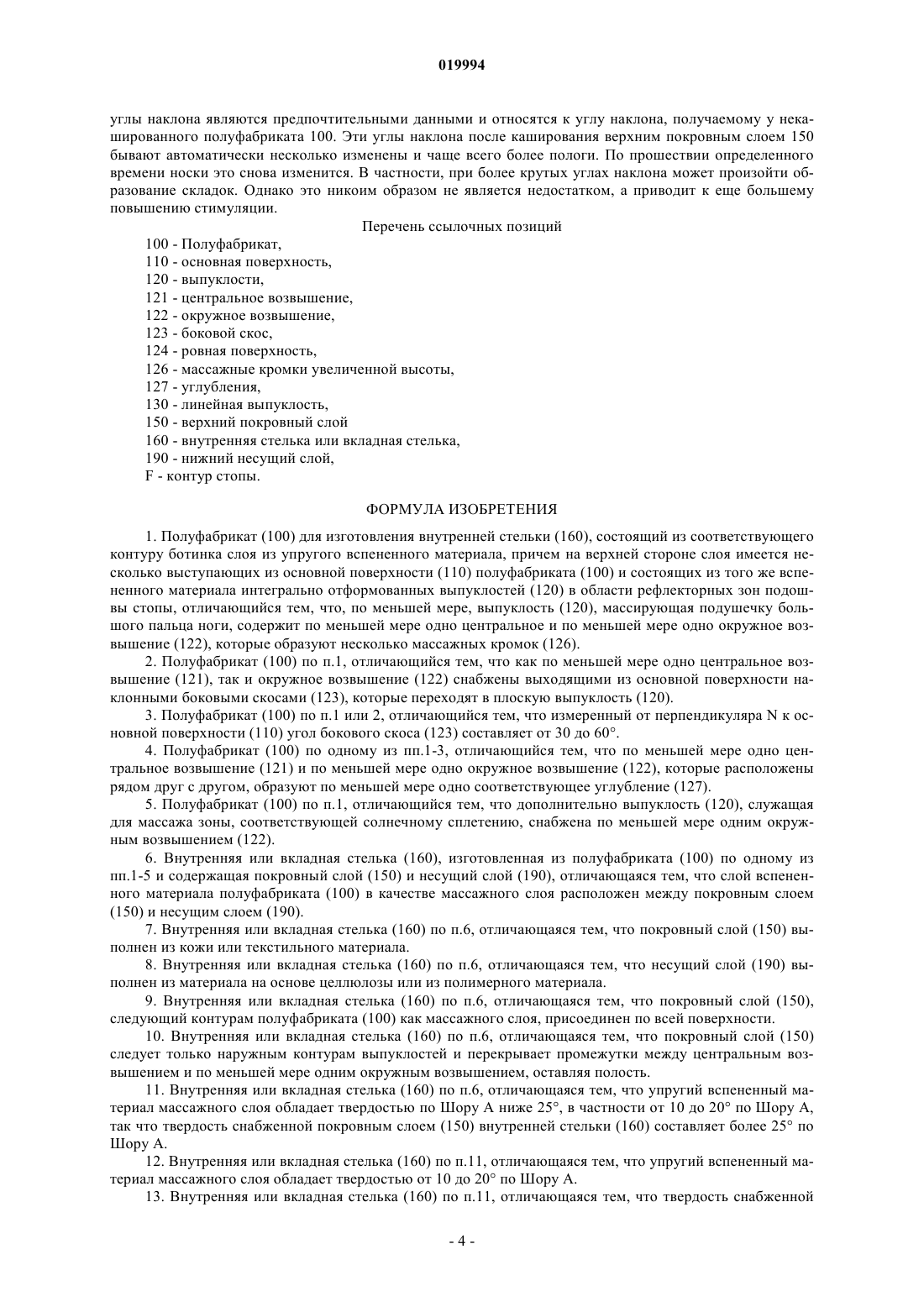

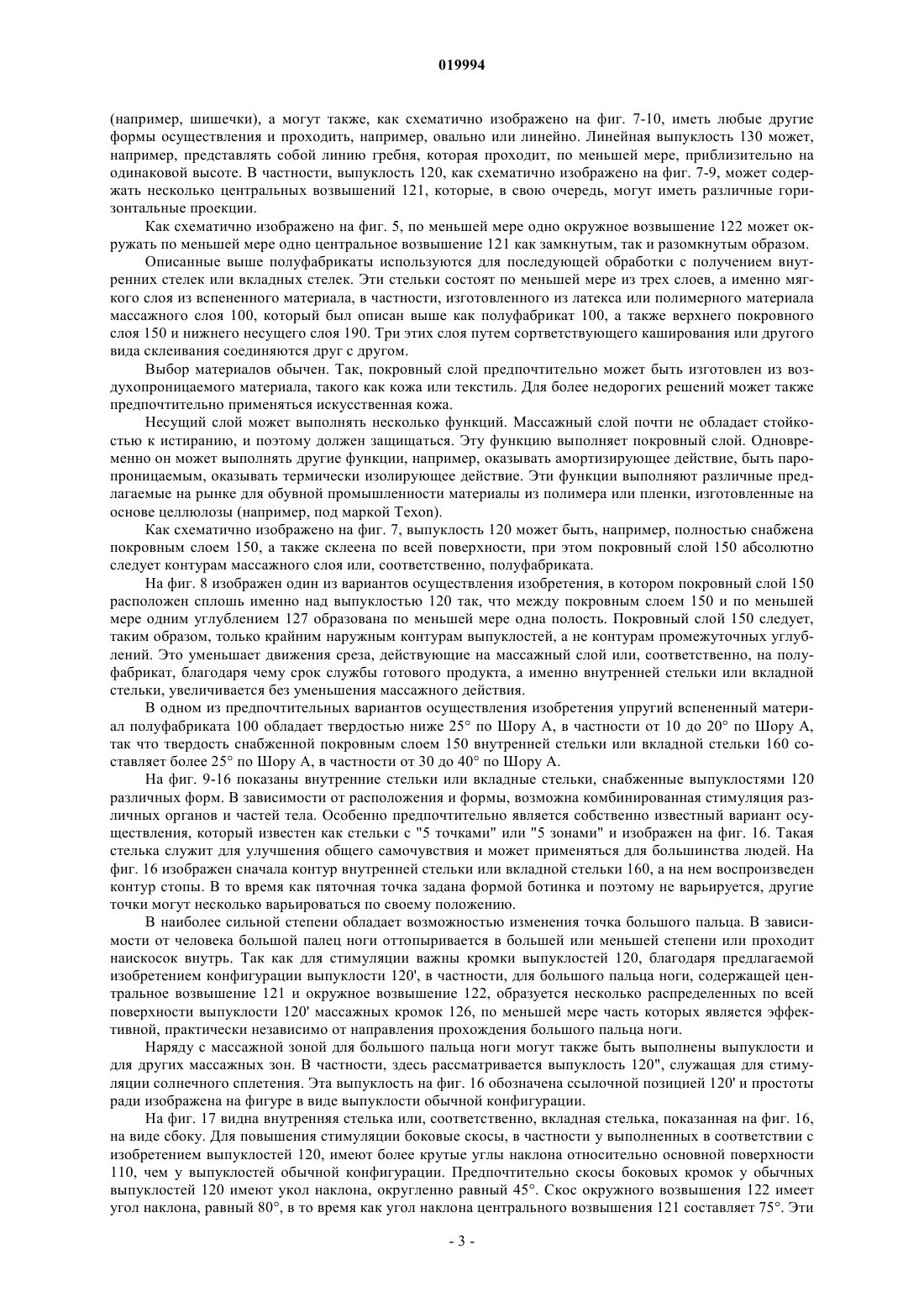

ПОЛУФАБРИКАТ ДЛЯ ИЗГОТОВЛЕНИЯ ВНУТРЕННЕЙ СТЕЛЬКИ ИЛИ ВКЛАДНОЙ СТЕЛЬКИ, А ТАКЖЕ ИЗГОТАВЛИВАЕМАЯ ИЗ НЕГО ВНУТРЕННЯЯ СТЕЛЬКА ИЛИ ВКЛАДНАЯ СТЕЛЬКА Для повышения эффективности внутренних стелек или вкладных стелек предлагается исходить из полуфабриката (100), который снабжен слоем вспененного материала, на верхней стороне которого имеется несколько интегрально выполненных выпуклостей. В соответствии с изобретением выпуклости (120) или, соответственно, по меньшей мере одна из выпуклостей должны содержать одно центральное (121) и одно полностью или частично окружающее его возвышение (122) и, таким образом, должно быть образовано несколько массажных кромок. Благодаря этому повышается вероятность стимуляции желаемой рефлекторной зоны. Эверц Фац Саманта (CH) Медведев В.Н. (RU) Настоящее изобретение касается полуфабриката, служащего для изготовления внутренней стельки,состоящего из соответствующего контуру ботинка упругого слоя вспененного материала, на верхней стороне которого, отходя от основной поверхности, имеется несколько также состоящих из того же самого вспененного материала цельно выполненных выпуклостей в области рефлекторных зон подошвы стопы. Изобретение касается также внутренней стельки или вкладной стельки, которая изготовлена с применением предлагаемого изобретением полуфабриката. Под термином "полуфабрикат внутренней стельки" здесь понимается любой соответствующий контуру ботинка основной материал, который, когда он снабжен по меньшей мере одним покровным слоем,образует внутреннюю стельку, которая обладает необходимой жесткостью. Под термином "внутренняя стелька" здесь понимается, с одной стороны, прочно соединенная с подошвой ботинка внутренняя стелька, а также не соединенная, укладываемая на нее стелька, которая называется также вкладной стелькой. Внутренние стельки, которые снабжены выпуклостями, служащими для массажа рефлекторных зон,известны в различных вариантах осуществления. Множество таких внутренних стелек имеют расположенную по всей верхней поверхности опорную поверхность с шишечками, при этом структура верхней поверхности внутренней стельки образуется совокупностью этих шишечек. Внутренние стельки такого рода показаны, например, в документе ЕР 0225285 и US 4760665 А. В то время как в последнем случае,также как и в документе СН 686062 А, высота шишечки по всей поверхности вкладной стельки выполнена одинаковой, другие внутренние стельки, такие как, например, в соответствии с документом WO 85/04786, выполнены с шишечками, высота которых варьируется и которые соответственно практически и образуют стельку. Внутренние стельки такого рода могут вызывать чрезмерное раздражение подошвы стопы, из-за чего желаемый массаж рефлекторных зон больше не производит желаемое действие. Более того, чрезмерное раздражение может приводить к блокировкам нервных систем и к вредным последствиям. Корректным образом соответствующие поставщики ссылаются на то, что такая обувь должна носиться только в течение 1-2 ч. В отношении изготовления внутренних стелек, снабженных выпуклостями из упругого вспененного материала, известны два конструктивных принципа. В одном случае исходят из более жесткого основного слоя, на который наклеиваются выпуклости в форме подушек. Это чрезвычайно сложный и дорогой способ изготовления. Этот способ изготовления известен, например, из уже упомянутого документа US 4760665 А. Чтобы выпуклости достигали также необходимого массажного действия, они должны относительно сильно выступать над основной поверхностью. Из-за снабженного шишечками покровного слоя, который наносится сверху и распространяется по всей внутренней стельке, на практике нежелательным образом массаж в более жестких областях с не увеличенной высотой воспринимается сильнее,чем в областях с увеличенной высотой. Из документа DE 9002962.3 U известна внутренняя стелька, составляющая ограничительную часть п.1 формулы изобретения. При этом основной слой и выпуклости изготовлены цельно единообразно из вспененного материала с твердостью от 30 до 45 по Шору А. Предпочтительно эта внутренняя стелька изготавливается из полимерного материала. Она может быть выполнена как в качестве вкладной стельки,так и в качестве внутренней стельки. У этой известной внутренней стельки как основной слой, так и выпуклости изготовлены из предпочтительно синтетического материала. Латекс, как натуральный продукт,обладает в классическом случае твердостью по Шору А, равной 10-20. Хотя можно предусматривать и более высокие значения твердости, однако это, с одной стороны, удорожает продукт, а с другой стороны,примеси являются отчасти нежелательными в физиологическом отношении. Из документа ЕР 1245167 известна также внутренняя стелька, которая обладает признаками, составляющими ограничительную часть п.1 формулы изобретения. Причем эта внутренняя стелька содержит как основной слой, так и покровный слой, причем последний нанесен на основной слой. Основной слой состоит из слоя вспененного материала, который обладает твердостью, равной предпочтительно от 10 до 20 по Шору А. Вместе с покровным слоем внутренняя стелька обладает твердостью от 30 до 40 по Шору А. Таким образом, отдельные выпуклости внутренней стельки во время ходьбы осуществляют мягкий и эффективный массаж рефлекторных зон стопы, при этом жесткие толчки амортизируются и,следовательно, могут передаваться на подошву стопы с уменьшенной силой через точки массажа рефлекторных зон. Выпуклости внутренней стельки в области рефлекторных зон должны быть адаптированы так, чтобы достигалось оптимальное массажное действие. В частности, эффективное массажное действие достигается тогда, когда кромка выпуклости воздействует на рефлекторную зону стопы. Однако так как анатомия каждой стопы различна, и, в частности, положение, например, подушечки больших пальцев ноги по отношению к внутренней стельке может сильно варьироваться у разных людей, эффективное массажное действие обеспечивается не для каждого человека. Новое расположение кромки, например, посредством одного лишь только латерального увеличения диаметра выпуклости, чтобы осуществлять массаж при соответствующей ориентации большого пальца ноги, не всегда возможно, так как внутреннее пространство ботинка из-за этого сужается и поэтому становится неудобным для носящего его человека. Кроме того, изготовление внутренних стелек с выпуклостями, отформованными соответствующим образом даже только для некоторых, выбранных из самых разных анатомий стопы, оказалось бы трудным и затратным. Поэтому перед настоящим изобретением поставлена задача создать внутреннюю стельку, которая даже при различных анатомиях стопы в каждом случае обеспечивает эффективное массажное действие. Эта задача решается с помощью внутренней стельки с признаками п.1 формулы изобретения. Благодаря по меньшей мере одному центральному и окружному возвышению, имеющемуся по меньшей мере у одной выпуклости в области рефлекторных зон подошвы стопы, эта область имеет несколько кромок, по меньшей мере одна из которых при ходьбе оказывает на рефлекторную зону стопы действие,подобное аккупрессуре. Другие предпочтительные варианты осуществления содержатся в зависимых пунктах формулы изобретения, а их принцип действия и значение поясняется в последующем описании. На чертежах изображены предпочтительные примеры осуществления предмета изобретения и пояснены далее в деталях. Фиг. 1 - показан схематично вид предлагаемого изобретением полуфабриката, снабженного выпуклостями в области рефлекторных зон подошвы стопы в расположении, которое предназначено для влияния на область головы и органы чувств; фиг. 2 - показан схематично увеличенный вид предлагаемой изобретением выпуклости и соответствующее вертикальное сечение выпуклости по линии А-А; фиг. 3-6 - показаны фрагменты полуфабрикатов, которые снабжены выпуклостями различных форм, предназначенными для целенаправленного влияния на разные рефлекторные зоны с целью воздействия на соответствующие органы или части тела; фиг. 7-8 - показаны два схематично увеличенных поперечных сечения снабженного покровным слоем полуфабриката, используемого в качестве вкладной стельки или внутренней стельки в соответствующих вариантах осуществления изобретения; фиг. 9-15 - показаны схематично виды полуфабрикатов или, соответственно, вкладных стелек или внутренних стелек, снабженных выпуклостями различных конструкций, предназначенными для целенаправленного влияния на разные рефлекторные зоны с целью воздействия на соответствующие органы и/или области тела; фиг. 16 - показан схематично вид одного из особенно предпочтительных вариантов осуществления полуфабриката или, соответственно, вкладной стельки, снабженной выпуклостями соответствующих конструкций, предназначенными для целенаправленного влияния на разные рефлекторные зоны с целью воздействия на соответствующие органы и/или области тела; фиг. 17 - показан вид сбоку вкладной стельки или, соответственно, внутренней стельки, показанной на фиг. 16. Ссылочной позицией 100 обозначен в целом полуфабрикат, у которого имеется принципиально ровная основная поверхность 110, на которой расположены выпуклости 120 в области рефлекторных зон. Выпуклости 120 могут быть изготовлены цельно с основной поверхностью 110. Полуфабрикат 100 может, следовательно, целиком состоять из одинакового упругого вспененного материала, например из латекса или полимерного материала. В одном из вариантов осуществления изобретения, например, выпуклость 120 в области подушечки большого пальца ноги содержит по меньшей мере одно центральное возвышение 121 и одно окружное возвышение 122. Чтобы упростить последующую дискуссию, варианты осуществления изобретения описаны только в связи с выпуклостью 120 в области подушечки большого пальца ноги, так как, как уже упомянуто, у разных людей положение подушечки большого пальца ноги относительно внутренней стельки может достаточно сильно варьироваться. Однако это должно интерпретироваться не как ограничение, а только как пример. Варианты осуществления изобретения могут, следовательно, дополнительно или альтернативно также применяться в других областях рефлекторных зон, таких как, например, в зоне,соответствующей области солнечного сплетения. Простые выпуклости, которые не содержат центральное и окружное возвышения, такие как, например, описаны в документе ЕР 1245167, обозначены номером 130 позиции. По меньшей мере одно центральное возвышение 121 и окружное возвышение 122 выполнены так,что каждое из них снабжено выходящим из основной поверхности 110 наклонным боковым скосом 123,который переходит в ровную поверхность 124 возвышения 121 и 122, при этом скосы 123 соответственно окружают ровные поверхности 124. Эта конфигурация может способствовать тому, чтобы внутренняя стелька служила для массажа рефлекторных зон не только во время ходьбы, но и в состоянии покоя достигала акупрессурного действия, которое оказывает относительно мягкий эффект. Угол боковых скосов 123 в одном из вариантов осуществления изобретения при измерении от перпендикуляра N к основной поверхности 110 составляет от 30 до 60. По меньшей мере одно центральное возвышение 121 и окружное возвышение 122 образуют несколько массажных кромок 126 с увеличенной высотой и углублений 127 в области выпуклости 120 рефлекторной зоны. Эти несколько массажных кромок 126 осуществляют акупрессуру головок больших пальцев ног в разных положениях на выпуклости 120. В обычном случае все выпуклости 120 и 130 одинаково сильно выступают вверх за основную поверхность 110. Центральные возвышения 121 ни в коем случае не должны иметь исключительно круглую форму(например, шишечки), а могут также, как схематично изображено на фиг. 7-10, иметь любые другие формы осуществления и проходить, например, овально или линейно. Линейная выпуклость 130 может,например, представлять собой линию гребня, которая проходит, по меньшей мере, приблизительно на одинаковой высоте. В частности, выпуклость 120, как схематично изображено на фиг. 7-9, может содержать несколько центральных возвышений 121, которые, в свою очередь, могут иметь различные горизонтальные проекции. Как схематично изображено на фиг. 5, по меньшей мере одно окружное возвышение 122 может окружать по меньшей мере одно центральное возвышение 121 как замкнутым, так и разомкнутым образом. Описанные выше полуфабрикаты используются для последующей обработки с получением внутренних стелек или вкладных стелек. Эти стельки состоят по меньшей мере из трех слоев, а именно мягкого слоя из вспененного материала, в частности, изготовленного из латекса или полимерного материала массажного слоя 100, который был описан выше как полуфабрикат 100, а также верхнего покровного слоя 150 и нижнего несущего слоя 190. Три этих слоя путем сортветствующего каширования или другого вида склеивания соединяются друг с другом. Выбор материалов обычен. Так, покровный слой предпочтительно может быть изготовлен из воздухопроницаемого материала, такого как кожа или текстиль. Для более недорогих решений может также предпочтительно применяться искусственная кожа. Несущий слой может выполнять несколько функций. Массажный слой почти не обладает стойкостью к истиранию, и поэтому должен защищаться. Эту функцию выполняет покровный слой. Одновременно он может выполнять другие функции, например, оказывать амортизирующее действие, быть паропроницаемым, оказывать термически изолирующее действие. Эти функции выполняют различные предлагаемые на рынке для обувной промышленности материалы из полимера или пленки, изготовленные на основе целлюлозы (например, под маркой Texon). Как схематично изображено на фиг. 7, выпуклость 120 может быть, например, полностью снабжена покровным слоем 150, а также склеена по всей поверхности, при этом покровный слой 150 абсолютно следует контурам массажного слоя или, соответственно, полуфабриката. На фиг. 8 изображен один из вариантов осуществления изобретения, в котором покровный слой 150 расположен сплошь именно над выпуклостью 120 так, что между покровным слоем 150 и по меньшей мере одним углублением 127 образована по меньшей мере одна полость. Покровный слой 150 следует,таким образом, только крайним наружным контурам выпуклостей, а не контурам промежуточных углублений. Это уменьшает движения среза, действующие на массажный слой или, соответственно, на полуфабрикат, благодаря чему срок службы готового продукта, а именно внутренней стельки или вкладной стельки, увеличивается без уменьшения массажного действия. В одном из предпочтительных вариантов осуществления изобретения упругий вспененный материал полуфабриката 100 обладает твердостью ниже 25 по Шору А, в частности от 10 до 20 по Шору А,так что твердость снабженной покровным слоем 150 внутренней стельки или вкладной стельки 160 составляет более 25 по Шору А, в частности от 30 до 40 по Шору А. На фиг. 9-16 показаны внутренние стельки или вкладные стельки, снабженные выпуклостями 120 различных форм. В зависимости от расположения и формы, возможна комбинированная стимуляция различных органов и частей тела. Особенно предпочтительно является собственно известный вариант осуществления, который известен как стельки с "5 точками" или "5 зонами" и изображен на фиг. 16. Такая стелька служит для улучшения общего самочувствия и может применяться для большинства людей. На фиг. 16 изображен сначала контур внутренней стельки или вкладной стельки 160, а на нем воспроизведен контур стопы. В то время как пяточная точка задана формой ботинка и поэтому не варьируется, другие точки могут несколько варьироваться по своему положению. В наиболее сильной степени обладает возможностью изменения точка большого пальца. В зависимости от человека большой палец ноги оттопыривается в большей или меньшей степени или проходит наискосок внутрь. Так как для стимуляции важны кромки выпуклостей 120, благодаря предлагаемой изобретением конфигурации выпуклости 120', в частности, для большого пальца ноги, содержащей центральное возвышение 121 и окружное возвышение 122, образуется несколько распределенных по всей поверхности выпуклости 120' массажных кромок 126, по меньшей мере часть которых является эффективной, практически независимо от направления прохождения большого пальца ноги. Наряду с массажной зоной для большого пальца ноги могут также быть выполнены выпуклости и для других массажных зон. В частности, здесь рассматривается выпуклость 120", служащая для стимуляции солнечного сплетения. Эта выпуклость на фиг. 16 обозначена ссылочной позицией 120' и простоты ради изображена на фигуре в виде выпуклости обычной конфигурации. На фиг. 17 видна внутренняя стелька или, соответственно, вкладная стелька, показанная на фиг. 16,на виде сбоку. Для повышения стимуляции боковые скосы, в частности у выполненных в соответствии с изобретением выпуклостей 120, имеют более крутые углы наклона относительно основной поверхности 110, чем у выпуклостей обычной конфигурации. Предпочтительно скосы боковых кромок у обычных выпуклостей 120 имеют укол наклона, округленно равный 45. Скос окружного возвышения 122 имеет угол наклона, равный 80, в то время как угол наклона центрального возвышения 121 составляет 75. Эти углы наклона являются предпочтительными данными и относятся к углу наклона, получаемому у некашированного полуфабриката 100. Эти углы наклона после каширования верхним покровным слоем 150 бывают автоматически несколько изменены и чаще всего более пологи. По прошествии определенного времени носки это снова изменится. В частности, при более крутых углах наклона может произойти образование складок. Однако это никоим образом не является недостатком, а приводит к еще большему повышению стимуляции. Перечень ссылочных позиций 100 - Полуфабрикат,110 - основная поверхность,120 - выпуклости,121 - центральное возвышение,122 - окружное возвышение,123 - боковой скос,124 - ровная поверхность,126 - массажные кромки увеличенной высоты,127 - углубления,130 - линейная выпуклость,150 - верхний покровный слой 160 - внутренняя стелька или вкладная стелька,190 - нижний несущий слой,F - контур стопы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Полуфабрикат (100) для изготовления внутренней стельки (160), состоящий из соответствующего контуру ботинка слоя из упругого вспененного материала, причем на верхней стороне слоя имеется несколько выступающих из основной поверхности (110) полуфабриката (100) и состоящих из того же вспененного материала интегрально отформованных выпуклостей (120) в области рефлекторных зон подошвы стопы, отличающийся тем, что, по меньшей мере, выпуклость (120), массирующая подушечку большого пальца ноги, содержит по меньшей мере одно центральное и по меньшей мере одно окружное возвышение (122), которые образуют несколько массажных кромок (126). 2. Полуфабрикат (100) по п.1, отличающийся тем, что как по меньшей мере одно центральное возвышение (121), так и окружное возвышение (122) снабжены выходящими из основной поверхности наклонными боковыми скосами (123), которые переходят в плоскую выпуклость (120). 3. Полуфабрикат (100) по п.1 или 2, отличающийся тем, что измеренный от перпендикуляра N к основной поверхности (110) угол бокового скоса (123) составляет от 30 до 60. 4. Полуфабрикат (100) по одному из пп.1-3, отличающийся тем, что по меньшей мере одно центральное возвышение (121) и по меньшей мере одно окружное возвышение (122), которые расположены рядом друг с другом, образуют по меньшей мере одно соответствующее углубление (127). 5. Полуфабрикат (100) по п.1, отличающийся тем, что дополнительно выпуклость (120), служащая для массажа зоны, соответствующей солнечному сплетению, снабжена по меньшей мере одним окружным возвышением (122). 6. Внутренняя или вкладная стелька (160), изготовленная из полуфабриката (100) по одному из пп.1-5 и содержащая покровный слой (150) и несущий слой (190), отличающаяся тем, что слой вспененного материала полуфабриката (100) в качестве массажного слоя расположен между покровным слоем(150) и несущим слоем (190). 7. Внутренняя или вкладная стелька (160) по п.6, отличающаяся тем, что покровный слой (150) выполнен из кожи или текстильного материала. 8. Внутренняя или вкладная стелька (160) по п.6, отличающаяся тем, что несущий слой (190) выполнен из материала на основе целлюлозы или из полимерного материала. 9. Внутренняя или вкладная стелька (160) по п.6, отличающаяся тем, что покровный слой (150),следующий контурам полуфабриката (100) как массажного слоя, присоединен по всей поверхности. 10. Внутренняя или вкладная стелька (160) по п.6, отличающаяся тем, что покровный слой (150) следует только наружным контурам выпуклостей и перекрывает промежутки между центральным возвышением и по меньшей мере одним окружным возвышением, оставляя полость. 11. Внутренняя или вкладная стелька (160) по п.6, отличающаяся тем, что упругий вспененный материал массажного слоя обладает твердостью по Шору А ниже 25, в частности от 10 до 20 по Шору А,так что твердость снабженной покровным слоем (150) внутренней стельки (160) составляет более 25 по Шору А. 12. Внутренняя или вкладная стелька (160) по п.11, отличающаяся тем, что упругий вспененный материал массажного слоя обладает твердостью от 10 до 20 по Шору А. 13. Внутренняя или вкладная стелька (160) по п.11, отличающаяся тем, что твердость снабженной покровным слоем внутренней стельки или вкладной стельки (160) составляет от 30 до 40 по Шору А.
