Система и способ для отвода текучей среды

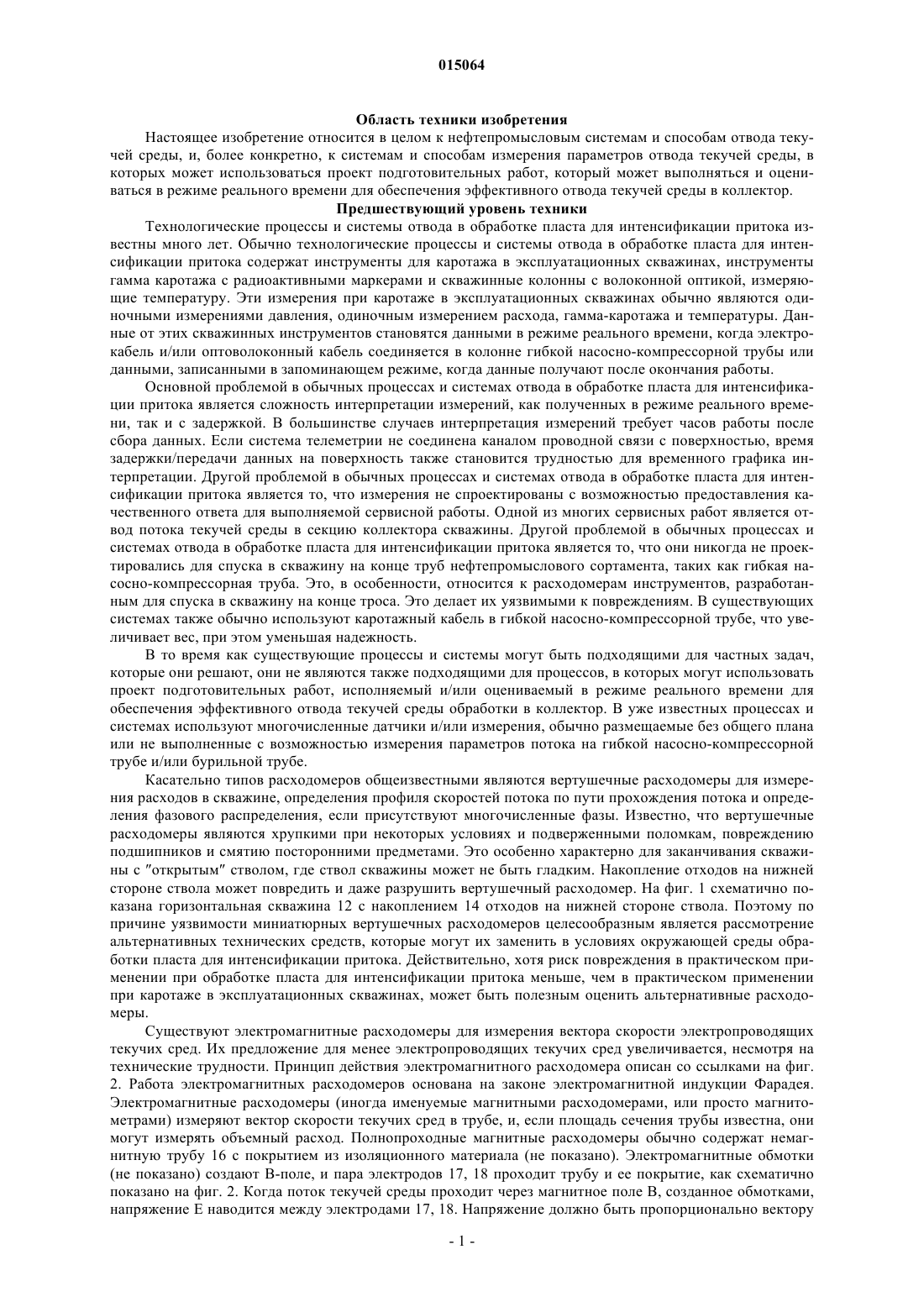

СИСТЕМА И СПОСОБ ДЛЯ ОТВОДА ТЕКУЧЕЙ СРЕДЫ Раскрыты системы и способы отвода текучей среды. Одна система включает в себя секцию трубной колонны, имеющую основной проходной канал (19) потока и отверстие (23) отвода текучей среды, секцию трубной колонны, выполненную с возможностью перемещения или неподвижного состояния в процессе работы по отводу текучей среды, по меньшей мере два датчика (64, 66) в секции трубной колонны, по меньшей мере один из которых размещен выше по потоку от отверстия отвода текучей среды и по меньшей мере один из которых размещен ниже по потоку от отверстия отвода текучей среды, при этом каждый датчик, выполненный с возможностью измерения параметра текучей среды, отведенной в ствол скважины через отверстие отвода текучей среды, и средство для использования измеренных параметров в режиме реального времени для мониторинга, управления или как для мониторинга, так и для управления отводом текучей среды. 015064 Область техники изобретения Настоящее изобретение относится в целом к нефтепромысловым системам и способам отвода текучей среды, и, более конкретно, к системам и способам измерения параметров отвода текучей среды, в которых может использоваться проект подготовительных работ, который может выполняться и оцениваться в режиме реального времени для обеспечения эффективного отвода текучей среды в коллектор. Предшествующий уровень техники Технологические процессы и системы отвода в обработке пласта для интенсификации притока известны много лет. Обычно технологические процессы и системы отвода в обработке пласта для интенсификации притока содержат инструменты для каротажа в эксплуатационных скважинах, инструменты гамма каротажа с радиоактивными маркерами и скважинные колонны с волоконной оптикой, измеряющие температуру. Эти измерения при каротаже в эксплуатационных скважинах обычно являются одиночными измерениями давления, одиночным измерением расхода, гамма-каротажа и температуры. Данные от этих скважинных инструментов становятся данными в режиме реального времени, когда электрокабель и/или оптоволоконный кабель соединяется в колонне гибкой насосно-компрессорной трубы или данными, записанными в запоминающем режиме, когда данные получают после окончания работы. Основной проблемой в обычных процессах и системах отвода в обработке пласта для интенсификации притока является сложность интерпретации измерений, как полученных в режиме реального времени, так и с задержкой. В большинстве случаев интерпретация измерений требует часов работы после сбора данных. Если система телеметрии не соединена каналом проводной связи с поверхностью, время задержки/передачи данных на поверхность также становится трудностью для временного графика интерпретации. Другой проблемой в обычных процессах и системах отвода в обработке пласта для интенсификации притока является то, что измерения не спроектированы с возможностью предоставления качественного ответа для выполняемой сервисной работы. Одной из многих сервисных работ является отвод потока текучей среды в секцию коллектора скважины. Другой проблемой в обычных процессах и системах отвода в обработке пласта для интенсификации притока является то, что они никогда не проектировались для спуска в скважину на конце труб нефтепромыслового сортамента, таких как гибкая насосно-компрессорная труба. Это, в особенности, относится к расходомерам инструментов, разработанным для спуска в скважину на конце троса. Это делает их уязвимыми к повреждениям. В существующих системах также обычно используют каротажный кабель в гибкой насосно-компрессорной трубе, что увеличивает вес, при этом уменьшая надежность. В то время как существующие процессы и системы могут быть подходящими для частных задач,которые они решают, они не являются также подходящими для процессов, в которых могут использовать проект подготовительных работ, исполняемый и/или оцениваемый в режиме реального времени для обеспечения эффективного отвода текучей среды обработки в коллектор. В уже известных процессах и системах используют многочисленные датчики и/или измерения, обычно размещаемые без общего плана или не выполненные с возможностью измерения параметров потока на гибкой насосно-компрессорной трубе и/или бурильной трубе. Касательно типов расходомеров общеизвестными являются вертушечные расходомеры для измерения расходов в скважине, определения профиля скоростей потока по пути прохождения потока и определения фазового распределения, если присутствуют многочисленные фазы. Известно, что вертушечные расходомеры являются хрупкими при некоторых условиях и подверженными поломкам, повреждению подшипников и смятию посторонними предметами. Это особенно характерно для заканчивания скважины с открытым стволом, где ствол скважины может не быть гладким. Накопление отходов на нижней стороне ствола может повредить и даже разрушить вертушечный расходомер. На фиг. 1 схематично показана горизонтальная скважина 12 с накоплением 14 отходов на нижней стороне ствола. Поэтому по причине уязвимости миниатюрных вертушечных расходомеров целесообразным является рассмотрение альтернативных технических средств, которые могут их заменить в условиях окружающей среды обработки пласта для интенсификации притока. Действительно, хотя риск повреждения в практическом применении при обработке пласта для интенсификации притока меньше, чем в практическом применении при каротаже в эксплуатационных скважинах, может быть полезным оценить альтернативные расходомеры. Существуют электромагнитные расходомеры для измерения вектора скорости электропроводящих текучих сред. Их предложение для менее электропроводящих текучих сред увеличивается, несмотря на технические трудности. Принцип действия электромагнитного расходомера описан со ссылками на фиг. 2. Работа электромагнитных расходомеров основана на законе электромагнитной индукции Фарадея. Электромагнитные расходомеры (иногда именуемые магнитными расходомерами, или просто магнитометрами) измеряют вектор скорости текучих сред в трубе, и, если площадь сечения трубы известна, они могут измерять объемный расход. Полнопроходные магнитные расходомеры обычно содержат немагнитную трубу 16 с покрытием из изоляционного материала (не показано). Электромагнитные обмотки(не показано) создают B-поле, и пара электродов 17, 18 проходит трубу и ее покрытие, как схематично показано на фиг. 2. Когда поток текучей среды проходит через магнитное поле В, созданное обмотками,напряжение Е наводится между электродами 17, 18. Напряжение должно быть пропорционально вектору-1 015064 скорости V жидкости. Обычно, поскольку напряженность магнитного поля и диаметр трубы являются постоянными величинами, они преобразуются в калибровочный коэффициент (K) дающий простое соотношение между напряжением и вектором скорости текучей среды:E=KV Магнитные расходомеры измеряют характеристики потока в обоих направлениях, поскольку обратное направление потока текучей среды должно менять полярность, но не величину сигнала. Магнитные расходомеры могут регистрировать параметры потока чистых, многофазных, грязных, коррозионных,эрозионных или вязких жидкостей и суспензий, если их электропроводность превышает минимум, требуемый для конкретного образца. Расчетная точность и пределы для лучших образцов составляют 0,2-1% от расхода, в пределах от 10:1 до 30:1, если значение вектора скорости превышает 1 фут/с [31 см/с]. При меньших значениях вектора скорости (даже меньше 0,1 фут/с [0,3 см/с]) погрешность измерения увеличивается, но отсчеты остаются повторяемыми, что является ключевым для практического применения каротажного инструмента. Первоначально магнитные расходомеры могли регистрировать только параметры потока электропроводной текучей среды. Первые образцы магнитных расходомеров требовали для работы минимальной проводимости текучей среды 1-5 микросименс/см. Новейшие образцы снизили это требование в сотни раз до 0,05-0,1 микросименс/см и может быть еще ниже. Могут изготавливаться электромагнитные расходомеры вставного типа и такой расходомер схематически показан на фиг. 3A и 3B. Соотношение между магнитным полем, наведенным напряжением и вектором скорости потока текучей среды должно соответствовать закону Фарадея, как показано схематически на фиг. 3A. Вид в плане на фиг. 3B схематически показывает обеспечение симметричного реагирования на прохождение потока текучей среды в любом из направлений. Использование в изолирующих текучих средах практически возможно, но трудности для образца гораздо выше вследствие высокого внутреннего сопротивления источника питания, электризации трением (статический заряд), электрических помех и связанного с функцией усиления среднего импеданса (поэтому смешанная зависимость от законов). При этом уравнение становится следующим:E=G(KV) где G является функцией средней диэлектрической постоянной смеси. Такие расходомеры рассмотрены в заявке на измерение параметров потока на поверхности, например в патенте США 4920795(Dowell Schlumberger) рассматривается электромагнитный расходомер для электропроводящих или диэлектрических текучих сред и его практическое применение на нефтяных месторождениях, в частности,но продукт не разрабатывался вследствие технологических ограничений, тогда присутствовавших. В общем, образцы магнитных расходомеров могут использовать емкостные электроды, позволяющие функционирование в изолирующих отложениях (например, нефтяной пленке), но им будет обычно необходимо модулированное магнитное поле и поэтому может требоваться электромагнит для создания B-поля,что может накладывать ограничения по прочности вследствие конструкции/размера обмоток и ограничений по электротоку. Из вышеизложенного очевидно, что в уровне техники существует необходимость совершенствования систем и способов отвода текучей среды на нефтяных месторождениях. Сущность изобретения Согласно настоящему изобретению созданы системы (также именуемые в этом документе инструментами или скважинными инструментами) и способы, уменьшающие или преодолевающие проблемы существующих систем и способов. Первым аспектом изобретения является способ определения перепада расхода потока текучей среды в стволе скважины, в котором вводят в ствол скважины трубную колонну, содержащую секцию насосно-компрессорной трубы, имеющую по меньшей мере одно отверстие для нагнетания текучей среды,нагнетают поток текучей среды через по меньшей мере одно отверстие для нагнетания текучей среды и определяют перепад расхода текучей среды в одной или нескольких точках по потоку выше и ниже отверстия для нагнетания текучей среды на основе по меньшей мере одного измеренного параметра потока текучей среды. При осуществлении способа можно измерять расход текучей среды снаружи трубной колонны. При осуществлении способа трубную колонну можно выбирать из гибкой насосно-компрессорной трубы и трубы из секций, которые соединяются вместе посредством следующего: сварка, резьбовые крепления, фланцевые крепления и их комбинации. При осуществлении способа текучую среду можно нагнетать через трубную колонну в компоновку низа бурильной колонны, прикрепленную к дальнему концу трубной колонны. При осуществлении способа при определении перепада расхода текучей среды можно осуществлять действия, выбранные из следующих: мониторинг, программирование, модифицикация и измерение по меньшей мере одного параметра, выбранного из следующих параметров: температура, давление, частота вращения вертушечного расходомера, измерение эффекта Холла, объем закачанных текучих сред, расходы текучей среды, пути прохождения текучей среды, кислотность (pH), состав текучей среды, электропроводность текучей среды, электрическое сопротивление текучей среды, мутность, цвет, вязкость,-2 015064 удельный вес, плотность и их комбинации. При осуществлении способа расход текучей среды можно измерять во множестве точек по потоку выше и ниже отверстия для нагнетания текучей среды. При осуществлении способа можно выполнять проект подготовительных работ отвода текучей среды в режиме реального времени. При осуществлении способа можно осуществлять действия, выбранные из оценки, модификации и программирования проекта отвода текучей среды в режиме реального времени. При осуществлении способа можно регулировать нагнетание текучей среды с помощью по меньшей мере одного регулятора расхода и/или гидравлического средства текучей среды для отвода и/или размещения текучей среды в заданном местоположении, определенном задачами оператора или владельца. При осуществлении способа текучую среду можно нагнетать при неподвижной или перемещающейся в стволе скважины секции трубной колонны. Вторым аспектом изобретения является способ осуществления операции отвода текучей среды в стволе скважины, при котором вводят в ствол скважины секцию гибкой насосно-компрессорной трубы,содержащей секцию насосно-компрессорной трубы, имеющую по меньшей мере одно отверстие для нагнетания текучей среды, нагнетают текучую среду через по меньшей мере одно отверстие для нагнетания текучей среды и выполняют проект подготовительных работ отвода текучей среды в режиме реального времени, посредством определения в режиме реального времени расхода текучей среды снаружи по меньшей мере одного отверстия для нагнетания текучей среды, вверх по кольцевому пространству по меньшей мере над одним отверстием для нагнетания и вниз по кольцевому пространству по меньшей мере под одним отверстием для нагнетания, на основе измерения в режиме реального времени по меньшей мере одного параметра потока текучей среды. При осуществлении способа можно измерять расход текучей среды снаружи гибкой насоснокомпрессорной трубы. При осуществлении способа можно осуществлять действия, выбранные из следующих: мониторинг,программирование, модификация и измерение по меньшей мере одного параметра, выбранного из следующих: температура, давление, частота вращения вертушечного расходомера, измерения эффекта Холла, объем закачанных текучих сред, расходы текучей среды, пути прохождения текучей среды, кислотность (pH), состав текучей среды, электропроводность текучей среды, электрическое сопротивление текучей среды, мутность, цвет, вязкость, удельный вес, плотность и их комбинации. При осуществлении способа можно регулировать нагнетание текучей среды с помощью одного или нескольких регуляторов расхода и/или гидравлических средств текучей среды для отвода и/или размещения текучей среды в заданном местоположении, определенном заданием оператора или владельца. Третьим аспектом изобретения является система для осуществления операции отвода текучей среды в стволе скважины, содержащая секцию трубной колонны, имеющую основной проходной канал потока и отверстие для нагнетания текучей среды и выполненную с возможностью перемещения или неподвижного состояния в процессе работы по отводу текучей среды, по меньшей мере два датчика, расположенные в секции трубной колонны, по меньшей мере один из которых размещен выше по потоку от отверстия для нагнетания текучей среды и по меньшей мере один из которых размещен ниже по потоку от отверстия для нагнетания текучей среды, при этом каждый датчик выполнен с возможностью измерения параметра текучей среды, отведенной в ствол скважины через отверстие для нагнетания текучей среды и средство для использования измеренных параметров в режиме реального времени для мониторинга,управления, или как для мониторинга, так и для управления отводом текучей среды. Система может содержать по меньшей мере один датчик, способный регистрировать параметры потока снаружи трубной колонны. Система может дополнительно содержать средство изменения положения трубной колонны в стволе скважины для управления отводом текучей среды. В системе датчики могут быть выбраны из следующих элементов: вертушечные расходомеры, электромагнитные расходомеры, термически активные датчики температуры, термически пассивные датчики температуры, датчики рН, датчики сопротивления, оптические датчики текучей среды и датчики регистрации радиоактивных и нерадиоактивных маркеров. В системе средство для использования измеренных параметров может содержать средство, выбранное из следующих: средство для оценки и изменения, если необходимо, по меньшей мере одного параметра отвода текучей среды, выбранное из подсистем передачи команд и управления, размещенных на поверхности, инструменте или/и на поверхности и на инструменте, скважинных устройств для регулирования расхода с поверхности и/или средств для изменения гидравлической характеристики нагнетания как в кольцевом пространстве, так и в отверстиях насосно-компрессорной трубы с поверхности, множество датчиков, способных регистрировать параметры потока текучей среды снаружи трубной колонны,под трубной колонной и выше в кольцевом пространстве между трубной колонной и стволом скважины в режиме реального времени, с программируемым действием и в скважине, и на поверхности, выполненных с возможностью использования по меньшей мере одного алгоритма, позволяющего в режиме реаль-3 015064 ного времени интерпретировать скважинные данные с обеспечением возможности выполнения изменений на поверхности или в скважине для эффективной обработки. Система может содержать одну или несколько следующих подсистем: контроллер для регулирования направления текучей среды и/или перекрытия потока с поверхности, подсистемы работы с текучей средой, способные улучшать отвод текучей среды через механизмы передачи команд и управления, выполняемых посредством запрограммированных алгоритмов через управляемое приготовление смеси текучей среды, управляемое изменение свойств текучей среды, или и то и другое, устройства регулирования расхода текучей среды, способные размещать текучую среду в заданном месте в стволе скважины,изменять гидравлические характеристики нагнетания в кольцевое пространство и/или трубную колонну с поверхности, и/или изолировать участок ствола скважины, два идентичных датчика измерения параметров отвода, расположенных на достаточном расстоянии друг от друга над отверстием для нагнетания текучей среды для измерения разницы параметров потока, измеряемого каждым датчиком, в сравнении с известными параметрами потока внутри трубной колонны, измеренными на поверхности, отверстие для нагнетания снизу трубной колонны с внутренним устройством измерения параметров потока, соединенного с верхним расходомером и исполнительным механизмом, с возможностью переключения между точкой нагнетания между двумя расходомерами и точкой нагнетания на конце трубной колонны. Система может содержать комбинацию датчиков над, под и на отверстии для нагнетания в трубной колонне для определения/выверки параметров отвода текучей среды. Способы и системы согласно изобретению могут быть использованы в геологическом пласте любого вида, например, но без ограничения этим, коллекторах в карбонатных пластах, в пластах песчаника и могут использоваться для оптимизации размещения текучей среды обработки, например максимизировать охват ствола скважины coverage и отвод от зон высокой проницаемости и водо/газонасыщенности,максимизировать их интенсивность нагнетания так, чтобы оптимизировать числа Дамкохлера во время нахождения текучей среды в каждом слое и их совместимость так, чтобы обеспечить правильную последовательность и оптимальный состав текучих сред в каждом слое. Способы и системы согласно изобретению станут более ясными из нижеследующего краткого описания чертежей, подробного описания изобретения и формулы изобретения. Краткое описание чертежей Фиг. 1 показывает схематичный вид сечения горизонтального ствола скважины с отходами на нижнем участке стенки; фиг. 2 - схематичный вид сечения электромагнитного расходомера, который может пользоваться в системах и способах согласно изобретению; фиг. 3A и 3B - схематичные виды сечения и виды в плане электромагнитного расходомера вставного типа, применимого в некоторых вариантах осуществления изобретения; фиг. 4-6 - схематичные виды сечения системы отвода текучей среды вариантов осуществления изобретения; фиг. 7-10 - виды сбоку другого варианта системы отвода текучей среды вариантов осуществления изобретения. Приложенные чертежи выполнены не в масштабе, показывают только типичные варианты осуществления этого изобретения и не должны рассматриваться ограничивающими объем изобретения, которое может допускать другие эффективные варианты осуществления. Подробное описание вариантов осуществления изобретения В следующем описании многочисленные подробности излагаются для обеспечения понимания настоящего изобретения. Вместе с тем специалистам в области техники должно быть понятно, что настоящее изобретение может применяться без этих деталей и что возможны многочисленные изменения или модификации описанного варианта осуществления. В этом отношении перед детальным объяснением по меньшей мере одного варианта осуществления изобретения следует понимать, что изобретение не ограничивается в своем практическом применении деталями конструкции и расположением компонентов,предложенными в следующем описании или показанными на чертежах. Изобретение может иметь другие варианты осуществления и практического применения. Также следует понимать, что фразеология и терминология, используемые в данном описании, предназначены для описания и не должны рассматриваться ограничивающими. В данном описании раскрыты нефтепромысловые системы и способы отвода текучей среды, и более конкретно, системы и способы измерения отвода текучей среды, которые могут использовать заданный проект подготовительных работ, исполняемый и оцениваемый в режиме реального времени для обеспечения эффективного отвода текучей среды обработки в коллектор. Под указанным "нефтяным месторождением" понимается содержащий углеводороды геологический пласт или пласт, считающийся включающим в себя углеводороды, включая подземный и подводный пласты. Используемые в данном документе при рассмотрении прохождения потока текучей среды термины "отводить", "отводящий" и"отведение" означают изменение направления, местонахождения, величины или всего указанного для участка, или для всего проходящего потока текучей среды. "Ствол скважины" может относиться к любому типу скважины, включающему в себя, без ограничения этим, добывающую скважину, не добываю-4 015064 щую скважину, исследовательскую скважину, разведочную скважину и тому подобные. Стволы скважин могут быть вертикальными, горизонтальными, под некоторым углом к вертикали и горизонтали, и их комбинациями, например вертикальная скважина с не вертикальной секцией. На фигурах чертежей одинаковыми позициями обозначены одинаковые элементы на нескольких видах, на фиг. 4-10 показано несколько не ограничивающих вариантов осуществления обладающих признаками новизны систем и способов измерения параметров отвода текучей среды. На фиг. 4-6 показаны схематичные виды сечения системы отвода текучей среды вариантов осуществления изобретения, а на фиг. 7-10 показаны виды сбоку другого варианта системы отвода текучей среды вариантов осуществления изобретения. На фиг. 4 показан вариант осуществления системы 20 с гибкой насосно-компрессорной трубой или другой трубной колонной 21, имеющей основной проходной канал 19 потока текучей среды и секцию 22 нагнетания текучей среды, которая может иметь одно или несколько отверстий нагнетания текучей среды (не показано). Использованы два блока 25 и 27 датчиков, которые могут быть модульными. В системе 20, в каждой из секции 22 и блоках 25 и 27 датчиков имеется один или несколько температурных датчиков 24 и 26. Заметим, что геометрия конструкции, показанной на фиг. 4, может управляться так, чтобы перепад давления на инструменте видоизменялся эксцентриситетом инструмента в стволе скважины (не показано), при этом больший отход приводит к меньшему перепаду давления. На фиг. 5 показан вариант осуществления системы 60 с гибкой насосно-компрессорной трубой 21 или другой трубной колонной и основным проходным каналом 19 потока и боковым отверстием 23 нагнетания. Стрелки 70 и 72 показывают нагнетаемую текучую среду, проходящую вверх и вниз по кольцевому пространству, соответственно. Система 60 содержит сдвоенные электромагнитные расходомеры 64 и 66. Распределенные непрерывные измерения, например, (оптоволоконные) температурные датчики,такие как показанные на фиг. 4, могут устанавливаться в нужное положение между расходомерами 64 и 66. Вариант только с одним расходомером также может использоваться. Другие такие распределенные измерения могут также использоваться для регистрации изменений pH соли или другого неорганического или органического химического вещества, такого как дезоксирибонуклеиновая кислота, что может служить указанием направления прохождения потока текучей среды или изменений размещения текучей среды. В дополнение к базовой конфигурации датчиков/измерения, показанной схематично на фиг. 4,системы согласно изобретению, такие как система 60, могут включать в себя блок 62 датчиков измерений в скважине, которые могут осуществлять связь с поверхностью, такой как блок оптоволоконных датчиков измерений, с возможностью измерения таких параметров, как давление, температура, диаграмма локатора муфт обсадной колонны, и который может содержать заряжаемый аккумуляторный блок 68 питания, который может заряжаться посредством прохождения потока через инструмент, способом, аналогичным турбине блока измерений во время бурения. Если необходимо, системы изобретения могут содержать элемент (не показан) обеспечивающий концентрическое расположение устройства измерения параметров потока в стволе скважины, и который может ориентировать инструмент в предпочтительном направлении. Хотя это не является обязательным,такая возможность может значительно упрощать анализ и интерпретацию данных. Два других варианта системы согласно изобретению показаны на фиг. 6A и 6B, иллюстрирующих системы 80A и 80B. Система 80A во многом аналогична системе 60, показанной на фиг. 5, за исключением того, что отверстие 23 для нагнетания находится снизу инструмента и устройство 66 измерения параметров внутреннего потока (электромагнитный расходомер, например) соединяется с верхним расходомером 64. Система 80B использует техническое средство в виде бистабильного исполнительного механизма 74 для создания системы изобретения с возможностью переключения между отверстием 23a нагнетания между двумя расходомерами 64 и 66, как показано стрелкой 75 направления потока текучей среды, и отверстием 23b нагнетания на дальнем конце системы, как показано стрелкой 73 направления потока текучей среды. Таким образом, поток 71 через основной канал 19 прохождения потока может альтернативно проходить как через отверстие 23a, так и через отверстие 23b для нагнетания, или в некоторых вариантах осуществления через оба отверстия нагнетания и нагнетанием через два отверстия могут управлять с поверхности. Данные о положении бистабильного исполнительного механизма могут передаваться на поверхность по надлежащей линии связи. Если необходимо, могут обеспечивать распределенные измерения, например температуры между расходомерами 64 и 66. Системы согласно изобретению могут соединять с различными пакерными средствами для получения более надежного решения изоляции. Пакеры, пригодные для изобретения, включают в себя, без ограничения, надувные, набухающие и/или сдвоенные пакеры. Система согласно изобретению на основе измерения температуры может выполняться согласно варианту, показанному на фиг. 7. Система 90 обеспечивает температуру Ti текучей среде при ее выходе из колонны инструмента через отверстия 23 для нагнетания и температуры Tu и Td на известных расстояниях над и под отверстием 23 нагнетания системы. Если основные предположения касательно ствола скважины и свойств нагнетаемой текучей среды выполняют и точки измерений находятся достаточно близко для аппроксимирования в качестве идентичных положений, становится возможным аппроксимировать количество текучей среды, проходящей к устью скважины и к забою скважины в кольцевом пространст-5 015064 ве по количеству энергии, переданной в текучую среду или от нее. В общем можно предположить, что закачиваемая текучая среда холоднее ствола скважины, поэтому можно ожидать, что Tu (температура текучей среды ближе к устью) и Td (температура текучей среды ближе к забою) должны быть выше Ti (температуры в отверстиях нагнетания). В простейшей форме перепад расхода может рассчитываться с использованием следующих уравнений. При отсутствии прохождения потока в гибкой насосно-компрессорной трубе можно прогнозировать, что Tu и Td одинаковы по величине. Этот факт может использоваться для калибровки перед прокачкой.Tu - разность температур до датчика выше по стволу;Td - разность температур до датчика ниже по стволу;Qi - расход текучей среды, выходящей из трубы или нагнетаемой через отверстия для нагнетания;Qu - расход нагнетаемой текучей среды, перемещающейся вверх по стволу (процент);Qd - расход нагнетаемой текучей среды, перемещающейся вниз по стволу (процент);Qd будет равно 80%. Ttot является отрицательным при поперечном потоке в стволе скважины. Переход тепла мог быть смоделирован более строго, и эти более строгие модели рассматриваются в изобретении. Также из этого описания должно быть ясно, что система и технологический процесс могут быть продолжены до 4 точек (2 сверху и 2 снизу) или больше для увеличения разрешения. Системой согласно изобретению на основе вертушечного расходомера может быть создана система 100, показанная на фиг. 8. Система может сообщать скорость Vu нагнетаемой текучей среды, перемещающейся мимо переходника вертушечного расходомера выше по стволу и скорость Vd мимо переходника вертушечного расходомера ниже по стволу этого варианта осуществления. Обычно вертушечные расходомеры представляют собой детали в виде турбины, вращающиеся на валу, совмещенного с осью инструмента/ствола скважины. Дополнительно, на валах часто используют уплотнения для предотвращения контакта текучей среды в стволе скважины с электронным оборудованием инструмента. Вертушечные расходомеры, 116, 118, 126, 128, схематично показанные на фиг. 8-10, имеют лопастные колеса,каждое из которых вращается вокруг своей собственной оси 117, 119 перпендикулярной оси инструмента/ствола скважины, как показано на фиг. 9. Дополнительно к этому, вертушечные расходомеры 116, 118,126, 128 не требуют уплотнения на валу. Скорость вращения вертушечного расходомера определяют посредством мониторинга каждого лопастного колеса датчиком 112 и 114 с использованием эффекта Холла. Использование данных датчиков означает, что электронное оборудование может убираться с вращающихся частей, сильно упрощая образец. В то время как датчики, использующие эффект Холла,могут требовать надлежащего выбора материалов для работы по этому принципу, в этом описании предполагается, что для них достаточна квалификация средних специалистов по датчикам и что части и компоненты могут проектироваться и изготавливаться с минимальными экспериментальными работами. Возможно спроектировать вертушечные расходомеры такими, чтобы картина импульсов указывала направление вращения и, таким образом, направление потока текучей среды (аналогично импульсным датчикам положения), что должно давать направления и скорость текучей среды, проходящей вертушечный расходомер. Предположение состоит в том, что количество текучей среды, перемещающейся по стволу в сторону устья скважины и по стволу в сторону забоя скважины более важно, чем фактический расход потока, перемещающегося мимо каждой секции систем согласно изобретению. В этом случае вектор скорости (скорость и направление) вертушечного расходомера сравнивают с использованием уравнений, аналогичным уравнениям модели, основанной на температуре:Vu - вектор скорости вертушечного расходомера по стволу в сторону устья скважины;Vd - вектор скорости вертушечного расходомера ниже по стволу в сторону забоя скважины;Qi - поток текучей среды, выходящей из трубы, или нагнетаемой через отверстия нагнетания;Qu - расход нагнетаемой текучей среды перемещающейся выше по стволу;Qd - расход нагнетаемой текучей среды перемещающейся ниже по стволу;Qd = Vd/Vtot100. Аналогичный процесс может применяться к типичным осевым вертушечным расходомерам, и улучшенное моделирование может использоваться для лучшего аппроксимирования фактического потока, проходящего мимо обеих секций инструмента. Дополнительно к этому существуют другие средства получения данных от вертушечного расходомера с лопастным колесом, такие как оптическое измерение лопасти лопастного колеса, рассматриваемые в изобретении. В некоторых вариантах осуществления изобретения газированные текучие среды закачивают в ствол скважины, и расширяющийся газ может воздействовать как на температуру, так и на вектор скоро-6 015064 сти текучей среды. Система 130 согласно еще одному варианту осуществления на фиг. 10 схематически показывает датчики температуры Tu и Td и давления Pu, Pd, расположенные вблизи секций Vu и Vd вертушечных расходомеров. Эти измерения подлежат использованию для учета расширения газообразной текучей среды. Расчеты вводимых поправок здесь не показаны, вместе с тем специалисты обычного уровня техники имеют знания этих расчетов и их реализации. Системы и способы согласно изобретению могут содержать, но без ограничения, различные комбинации датчиков и измерений над или под отверстием или отверстиями нагнетания текучей среды в трубной колонне для обнаружения и/или проверки отвода текучей среды. Эти измерения и датчики могут включать в себя вертушечные расходомеры, электромагнитные расходомеры, термически активные датчики температуры, термически пассивные датчики температуры, датчики pH, проводимости, сопротивления, оптические датчики текучей среды и радиоактивные и/или не радиоактивные маркеры с датчиками их регистрации. Каждый тип датчика имеет достоинства и недостатки, как подробно показано в табл. 1. Системы и способы согласно изобретению могут использовать информацию от одного или нескольких датчиков в режиме реального времени для оценки и изменения обработки, если необходимо. Это предоставляет возможность передачи команд и управления с поверхности или на рабочей поверхности инструмента посредством скважинных устройств регулирования параметров потока и/или изменением гидравлических характеристик нагнетания, как в кольцевом пространстве, так и в отверстиях для нагнетания насосно-компрессорной трубы на поверхности. Некоторые системы скважинного инструмента согласно изобретению могут иметь многочисленные датчики измерения, регистрирующие параметры потока текучей среды снаружи трубной колонны, под дальним концом трубы и вверх по кольцевому пространству между трубой и стволом скважины. Алгоритмы позволяют интерпретацию в режиме реального времени данных на забое ствола скважины и предоставляют возможность выполнения изменений на поверхности или на забое скважины для эффективного осуществления обработки. Системы изобретения могут управлять направлением потока текучей среды и/или управлять им в режиме реального времени. Таблица 1. Матрица датчика-7 015064 При необходимости, могут создаваться специализированные подсистемы текучей среды, способные улучшать отвод текучей среды через передачу команд и управление. Это может включать в себя различные текучие среды, совместимые с основной текучей средой отвода и которые могут смешиваться на забое скважины с основной текучей средой отвода. Tиксотропные текучие среды и двухступенчатые эпоксидные составы являются примерами текучих сред, которые могут нагнетаться перед основной скважинной текучей средой или после нее, или смешиваться с основной текучей средой перед ее отводом на забое скважины. Системы и способы согласно изобретению могут также включать в себя размещение текучей среды в заданном месте в стволе скважины через скважинное устройство регулирования расхода, изменений в гидравлической характеристике нагнетания в кольцевом пространстве и трубной колонне с поверхности и/или использования скважинных изолирующих устройств (одиночных или многочисленных). Может быть задействован клапанный механизм в скважине для регулирования расхода в многочисленных направлениях в скважине. Могут быть задействованы электроприводные управляемые скользящие втулки, шаровые клапаны и/или диафрагменные механизмы регулирования потока текучей среды, включающие в себя изменяющие гидростатическое давление и плотность. Использование агрегатного и программного обеспечения сбора данных в режиме реального времени может использоваться для управления отводом текучей среды в коллектор. Этот сбор данных может выполняться на поверхности или в скважине. Этот сбор данных обеспечивает возможность мониторинга программируемых событий для их управления, где необходимо, в скважине. Алгоритмы, пригодные для изобретения, которые предоставляют возможность быстрой интерпретации данных в режиме реального времени, включают в себя алгоритмы, основанные на нейронных сетях, и логические схемы управления. Способы согласно изобретению могут включать проект подготовительных работ, который может исполняться и/или оцениваться в режиме реального времени в процессе работы по отводу текучей среды для обеспечения эффективного отвода текучей среды обработки в коллектор. Способы согласно изобретению могут использовать многочисленные датчики и измерения, которые размещаются согласно общему плану, адаптированные для измерений параметров потока в гибкой насосно-компрессорной трубе,бурильной трубе или другом типе трубной колонны. Текучая среда и/или смесь текучих сред/твердых частиц /газов может предназначаться для обработки пласта с целью интенсификации притока, обеспечения охвата или изолирования коллектора для улучшенной добычи или изоляции пласта (отсутствия добычи). Может использоваться любое число измерений, устройств сбора данных и управления текучей средой. Технологический процесс проектирования работы может быть следующим: проектирование работы по данным заказчика; спуск в скважину системы измерений параметров отвода для обработки пласта с целью интенсификации притока; выполнение обработки пласта для интенсификации притока; использование данных в режиме реального времени, регулирующая обработка с передачей команд и управлением; повторение в многочисленных секциях в скважине, до завершения обработки. Указанный технологический процесс может иметь предварительный этап, при этом основная группа измерений в скважине (и в частности, распределенной температуры) может использоваться для получения основного профиля приемистости. Он может быть получен, как производный от установившихся методик, таких как закачка утяжеленного бурового раствора и анализ обратного нагрева, или другими интерпретируемыми методиками, основанными на предварительных измерениях характеристик пласта. Системы согласно изобретению могут содержать множество первичных датчиков измерения параметров потока, связанных с распределенными измерениями, которые разнесены с основными датчиками измерения параметров потока. В одном варианте осуществления это может быть распределенным измерением температуры между двумя электромагнитными расходомерами, такими как показанные на фиг. 2. Если используют электромагнитные расходомеры, система согласно изобретению может содержать блок обработки сигнала, чтобы анализ режима потока и условий мог осуществляться в скважине, и только информация вместо данных сообщалась на устье скважины. Системы согласно изобретению могут иметь местный подвод энергопитания от батареи, теплового элемента, потока текучей среды или другого местного источника энергопитания, такого как вертушечные расходомеры, которые упомянуты в данном документе. Системы согласно изобретению могут включать в себя двустороннюю связь с поверхностью, которая может представлять собой оптоволоконную линию, кабельную линию, беспроводную связь или способ короткой ретрансляции, создающий двустороннюю связь, делающую работу системы проще и безопаснее. Например, датчик положения может использоваться для передачи на поверхность сигнала о вращении вертушечного расходомера, его расположении в поднятом или опущенном положении. Оператор после этого может быть уверен в том, что процесс отвода текучей среды происходит, и оператор может остановить отвод текучей среды, если необходимо. Системы и способы согласно изобретению могут также использовать отказоустойчивую сигнальную линию с поверхности в скважину. Если она присутствует, оператор может включать источник светового сигнала на инструмент, если необходимо остановить или начать отвод текучей среды. Если опе-8 015064 ратор решает остановить отвод текучей среды или если сигнальная линия повреждена или разорвана,отказоустойчивый источник света удаляют. Когда это регистрируется на инструменте, инструмент может автоматически вернуть систему в безопасное положение. Другими словами, даже если линия связи разорвана, и оператор не может закачивать текучую среду отвода или манипулировать трубной колонной(например, распавшейся на части гибкой насосно-компрессорной трубой), система согласно изобретению может быть выполнена с возможностью возврата в безопасное положение. Возможным признаком системы согласно изобретению являются один или несколько датчиков,размещенных на инструменте для регистрации присутствия углеводородов (или других химикатов, представляющих интерес) в текучей среде, проходящей вверх по основному каналу 19 во время процесса отвода текучей среды, например измерений флюоресценции. Химический индикатор может передавать сигнал на поверхность по оптоволоконной линии, кабельной линии, беспроводной связи и тому подобному. Когда регистрируется некоторый химикат, который может представлять угрозу безопасности, если ему позволить достигнуть поверхности (такой как нефть или газ), система возвращается в безопасное положение задолго до того, как химикат создаст проблему. Хотя выше описаны подробно только несколько примеров вариантов осуществления этого изобретения, специалистам уровня техники должно быть ясно, что многие модификации в примерах вариантов осуществления являются возможными без существенного отхода от идей новизны и преимуществ этого изобретения. Соответственно, все такие модификации направлены на то, чтобы быть включенными в объем этого изобретения, как задано в следующей формуле изобретения. В формуле изобретения никакие статьи не направлены на то, чтобы быть в формате средство-плюс-функция, позволенном 35U.S.C.112, абзац 6, если "средство для" ясно не излагается вместе со связанной функцией. Статьи"средство для" направлены на раскрытие структур, описанных в этом документе, как выполняющих изложенные функции не только структурных эквивалентов, но также эквивалентных структур. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ определения перепада расхода потока текучей среды в стволе скважины, в котором вводят в ствол скважины трубную колонну, содержащую секцию насосно-компрессорной трубы, имеющую по меньшей мере одно отверстие для нагнетания текучей среды, нагнетают поток текучей среды по меньшей мере через одно отверстие для нагнетания текучей среды и определяют перепад расхода текучей среды по меньшей мере в одной точке по потоку выше и ниже отверстия для нагнетания текучей среды на основе по меньшей мере одного измеренного параметра потока текучей среды. 2. Способ по п.1, в котором измеряют расход текучей среды снаружи трубной колонны. 3. Способ по п.1, в котором трубную колонну выбирают из гибкой насосно-компрессорной трубы и трубы из секций, которые соединяются вместе посредством следующего: сварка, резьбовые крепления,фланцевые крепления и их комбинации. 4. Способ по п.1, в котором текучую среду нагнетают через трубную колонну в компоновку низа бурильной колонны, прикрепленную к дальнему концу трубной колонны. 5. Способ по п.1, в котором при определении перепада расхода текучей среды осуществляют действия, выбранные из следующих: мониторинг, программирование, модифицикация и измерение по меньшей мере одного параметра, выбранного из следующих параметров: температура, давление, частота вращения вертушечного расходомера, измерение эффекта Холла, объем закачанных текучих сред, расходы текучей среды, пути прохождения текучей среды, кислотность (pH), состав текучей среды, электропроводность текучей среды, электрическое сопротивление текучей среды, мутность, цвет, вязкость, удельный вес, плотность и их комбинации. 6. Способ по п.1, в котором параметр потока текучей среды измеряют во множестве точек по потоку выше и ниже отверстия для нагнетания текучей среды. 7. Способ по п.1, в котором выполняют проект подготовительных работ отвода текучей среды в режиме реального времени. 8. Способ по п.7, в котором осуществляют действия, выбранные из оценки, модификации и программирования проекта отвода текучей среды в режиме реального времени. 9. Способ по п.1, в котором регулируют нагнетание текучей среды с помощью по меньшей мере одного регулятора расхода и/или гидравлического средства текучей среды для отвода и/или размещения текучей среды в заданном местоположении, определенном задачами оператора или владельца. 10. Способ по п.1, в котором текучую среду нагнетают при неподвижной или перемещающейся в стволе скважины секции трубной колонны. 11. Способ отвода текучей среды в стволе скважины, при котором вводят в ствол скважины секцию гибкой насосно-компрессорной трубы, содержащей секцию насосно-компрессорной трубы, имеющую по меньшей мере одно отверстие для нагнетания текучей среды; нагнетают текучую среду по меньшей мере через одно отверстие для нагнетания текучей среды и выполняют проект подготовительных работ отвода текучей среды в режиме реального времени, посредством определения в режиме реального времени расхода текучей среды снаружи по меньшей мере одного отверстия для нагнетания текучей среды, вверх по-9 015064 кольцевому пространству по меньшей мере над одним отверстием для нагнетания и вниз по кольцевому пространству по меньшей мере под одним отверстием для нагнетания на основе измерения в режиме реального времени по меньшей мере одного параметра потока текучей среды. 12. Способ по п.11, в котором измеряют расход текучей среды снаружи трубной колонны. 13. Способ по п.11, в котором осуществляют действия, выбранные из следующих: мониторинг, программирование, модификация и измерение по меньшей мере одного параметра, выбранного из следующих: температура, давление, частота вращения вертушечного расходомера, измерения эффекта Холла,объем закачанных текучих сред, расходы текучей среды, пути прохождения текучей среды, кислотность(pH), состав текучей среды, электропроводность текучей среды, электрическое сопротивление текучей среды, мутность, цвет, вязкость, удельный вес, плотность и их комбинации. 14. Способ по п.11, в котором регулируют нагнетание текучей среды с помощью по меньшей мере одного регулятора расхода и/или гидравлического средства текучей среды для отвода и/или размещения текучей среды в заданном местоположении, определенном заданием оператора или владельца. 15. Система для отвода текучей среды в стволе скважины, содержащая секцию трубной колонны,имеющую основной проходной канал потока и отверстие для нагнетания текучей среды и выполненную с возможностью перемещения или неподвижного состояния в процессе работы по отводу текучей среды,по меньшей мере два датчика, расположенных в секции трубной колонны, по меньшей мере один из которых размещен выше по потоку от отверстия для нагнетания текучей среды и по меньшей мере один из которых размещен ниже по потоку от отверстия для нагнетания текучей среды, при этом каждый датчик выполнен с возможностью измерения параметра текучей среды, отведенной в ствол скважины через отверстие для нагнетания текучей среды, и средство для использования измеренных параметров в режиме реального времени для мониторинга, управления или как для мониторинга, так и для управления отводом текучей среды. 16. Система по п.15, содержащая по меньшей мере один датчик, способный регистрировать параметры потока снаружи трубной колонны. 17. Система по п.15, дополнительно содержащая средство изменения положения трубной колонны в стволе скважины для управления отводом текучей среды. 18. Система по п.15, в которой датчики выбраны из следующих элементов: вертушечные расходомеры, электромагнитные расходомеры, термически активные датчики температуры, термически пассивные датчики температуры, датчики рН, датчики сопротивления, оптические датчики текучей среды и датчики регистрации радиоактивных и нерадиоактивных маркеров. 19. Система по п.15, в которой средство для использования измеренных параметров содержит средство, выбранное из следующих: средство для оценки и изменения, если необходимо, по меньшей мере одного параметра отвода текучей среды, выбранное из подсистем передачи команд и управления, размещенных на поверхности, инструменте или и на поверхности, и на инструменте, скважинных устройств для регулирования расхода текучей среды с поверхности и/или средств для изменения гидравлической характеристики нагнетания как в кольцевом пространстве, так и в отверстиях насосно-компрессорной трубы с поверхности, множество датчиков, способных регистрировать параметры потока текучей среды снаружи трубной колонны, под трубной колонной и выше в кольцевом пространстве между трубной колонной и стволом скважины в режиме реального времени, с программируемым действием и в скважине,и на поверхности, выполненных с возможностью использования по меньшей мере одного алгоритма,позволяющего в режиме реального времени интерпретировать скважинные данные, с обеспечением возможности выполнения изменений на поверхности или в скважине для эффективной обработки. 20. Система по п.15, содержащая по меньшей мере одну из следующих подсистем: контроллер для регулирования направления текучей среды и/или перекрытия потока с поверхности, подсистемы работы с текучей средой, способные улучшать отвод текучей среды через механизмы передачи команд и управления, выполняемых посредством запрограммированных алгоритмов через управляемое приготовление смеси текучей среды, управляемое изменение свойств текучей среды или и то, и другое, устройства регулирования расхода текучей среды, способные размещать текучую среду в заданном месте в стволе скважины, изменять гидравлические характеристики нагнетания в кольцевое пространство и/или трубную колонну с поверхности и/или изолировать участок ствола скважины, два идентичных датчика измерения параметров отвода, расположенных на достаточном расстоянии друг от друга над отверстием для нагнетания текучей среды для измерения разницы параметров потока, измеряемого каждым датчиком, в сравнении с известными параметрами потока внутри трубной колонны, измеренными на поверхности, отверстие для нагнетания снизу трубной колонны с внутренним устройством измерения параметров потока,соединенного с верхним расходомером, и исполнительным механизмом, с возможностью переключения между точкой нагнетания между двумя расходомерами и точкой нагнетания на конце трубной колонны. 21. Система по п.15, содержащая комбинацию датчиков над, под и на отверстии для нагнетания в трубной колонне для определения/выверки параметров отвода текучей среды.
