Устройство для предотвращения загрязнения подземных вод

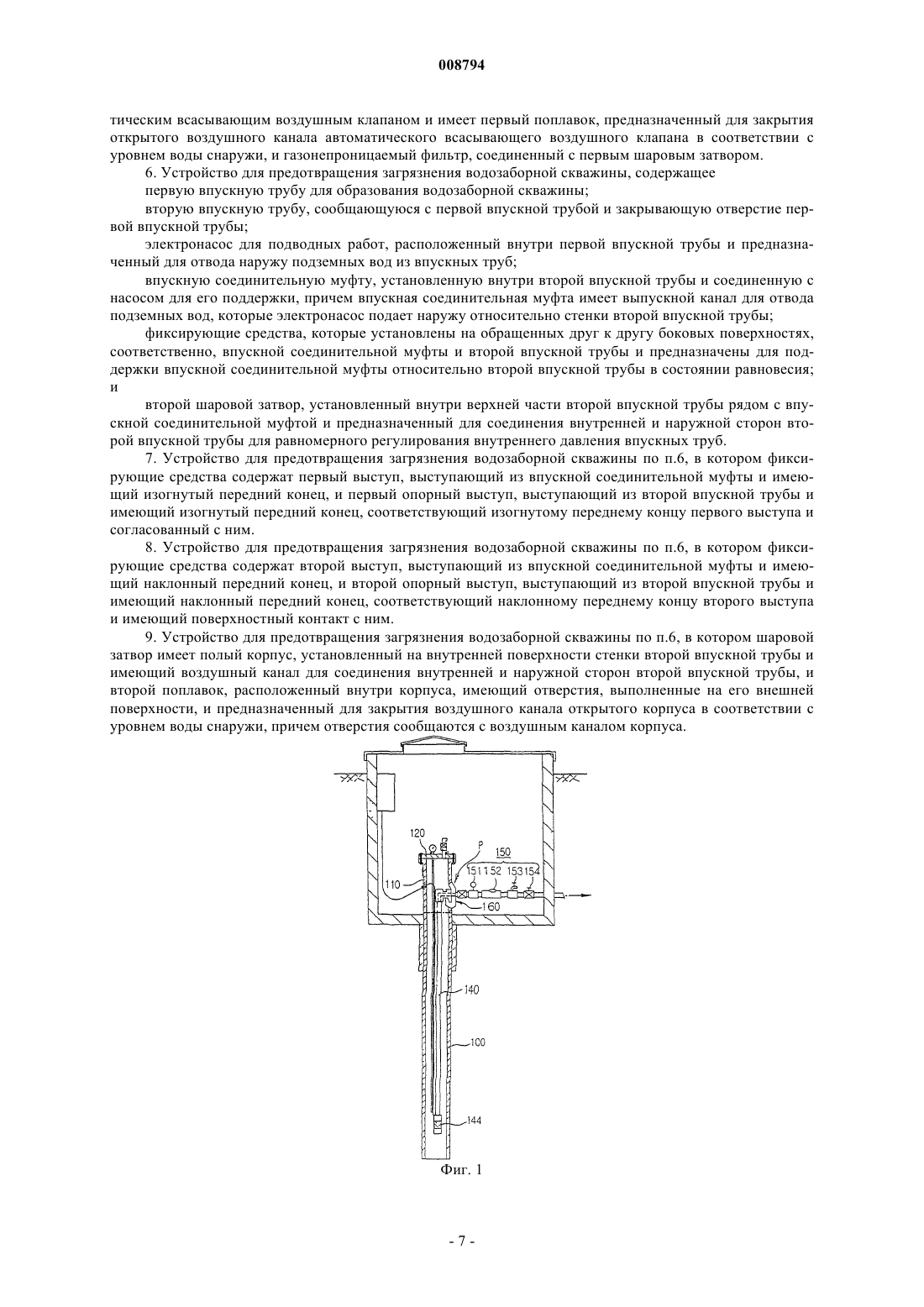

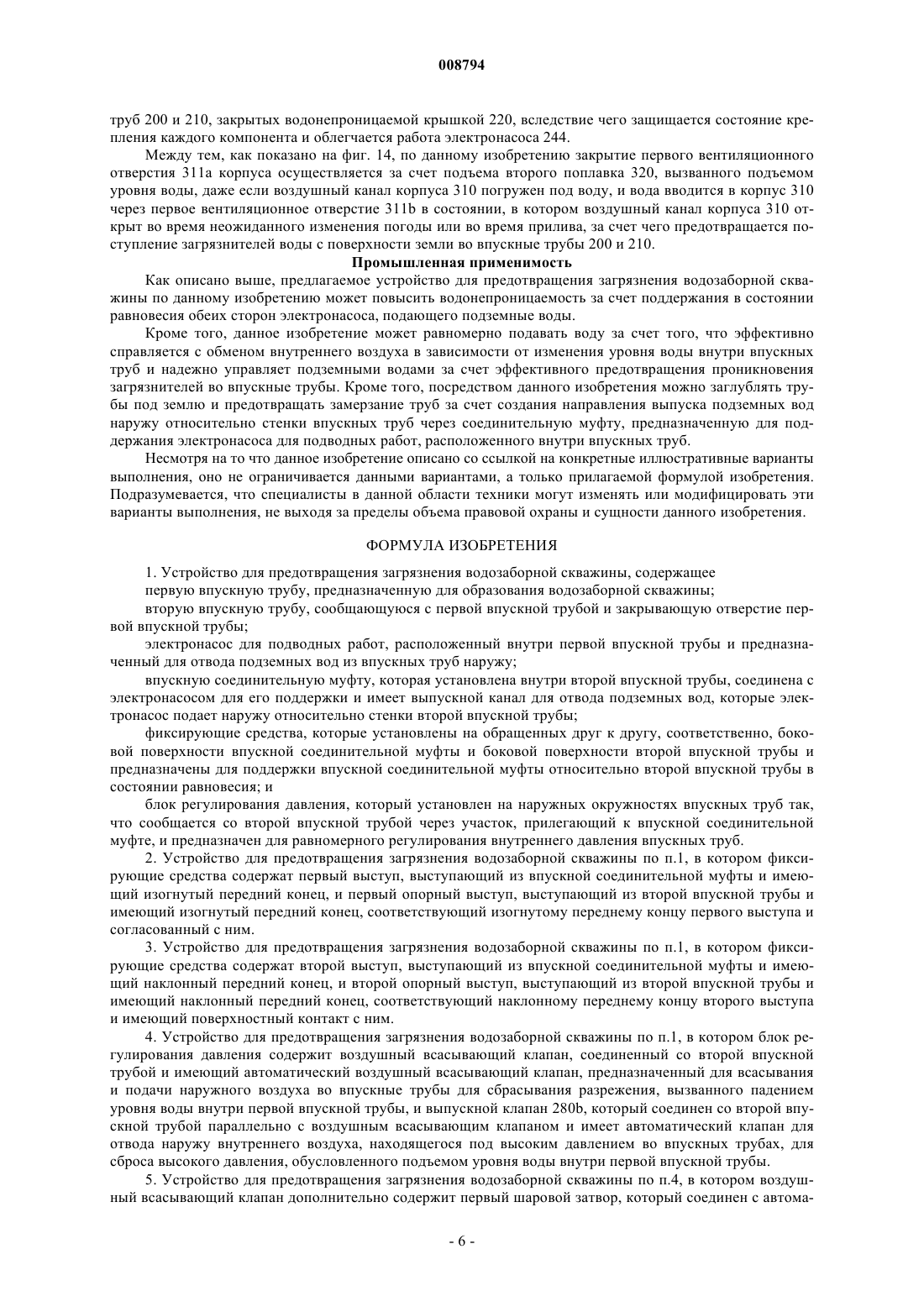

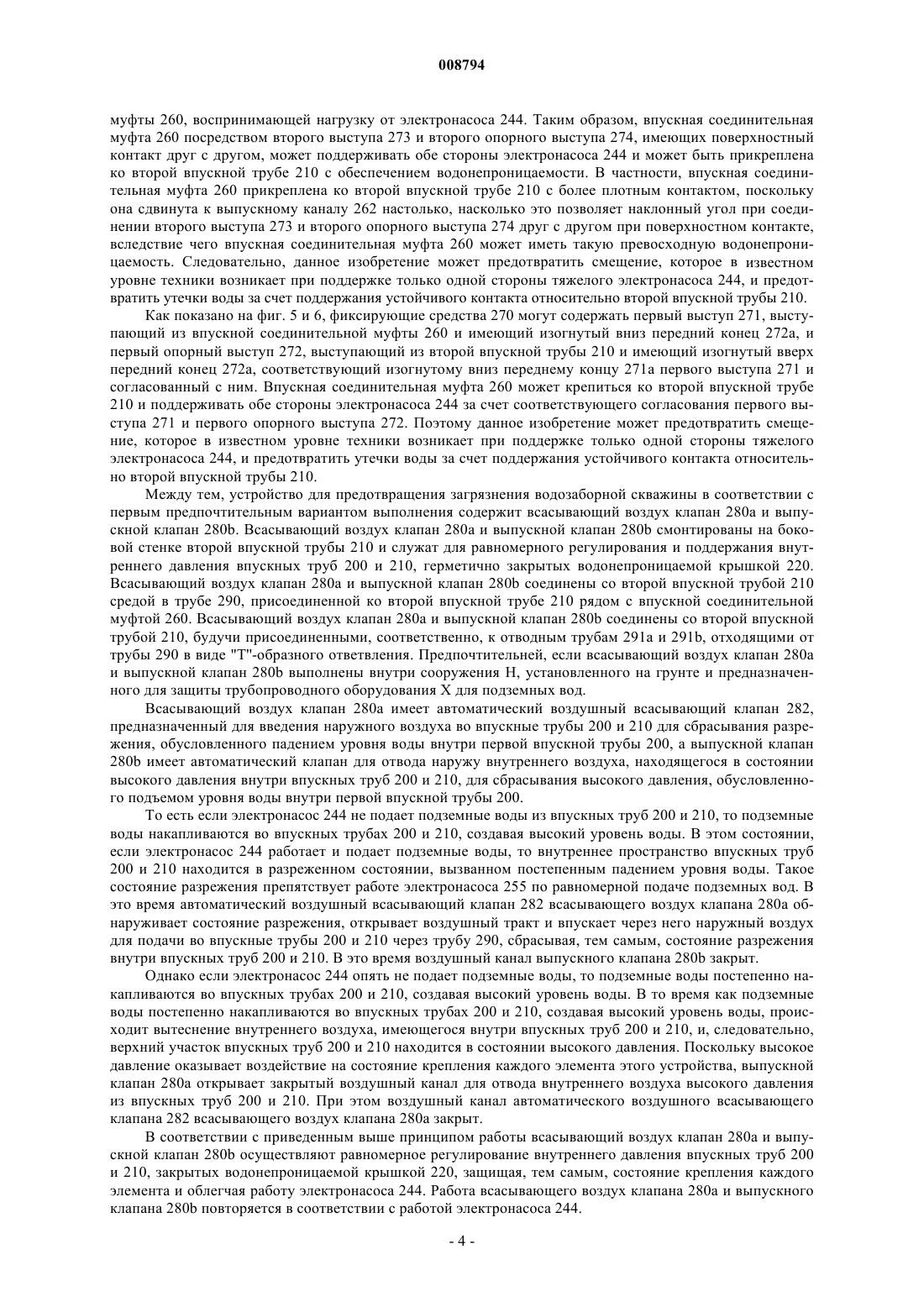

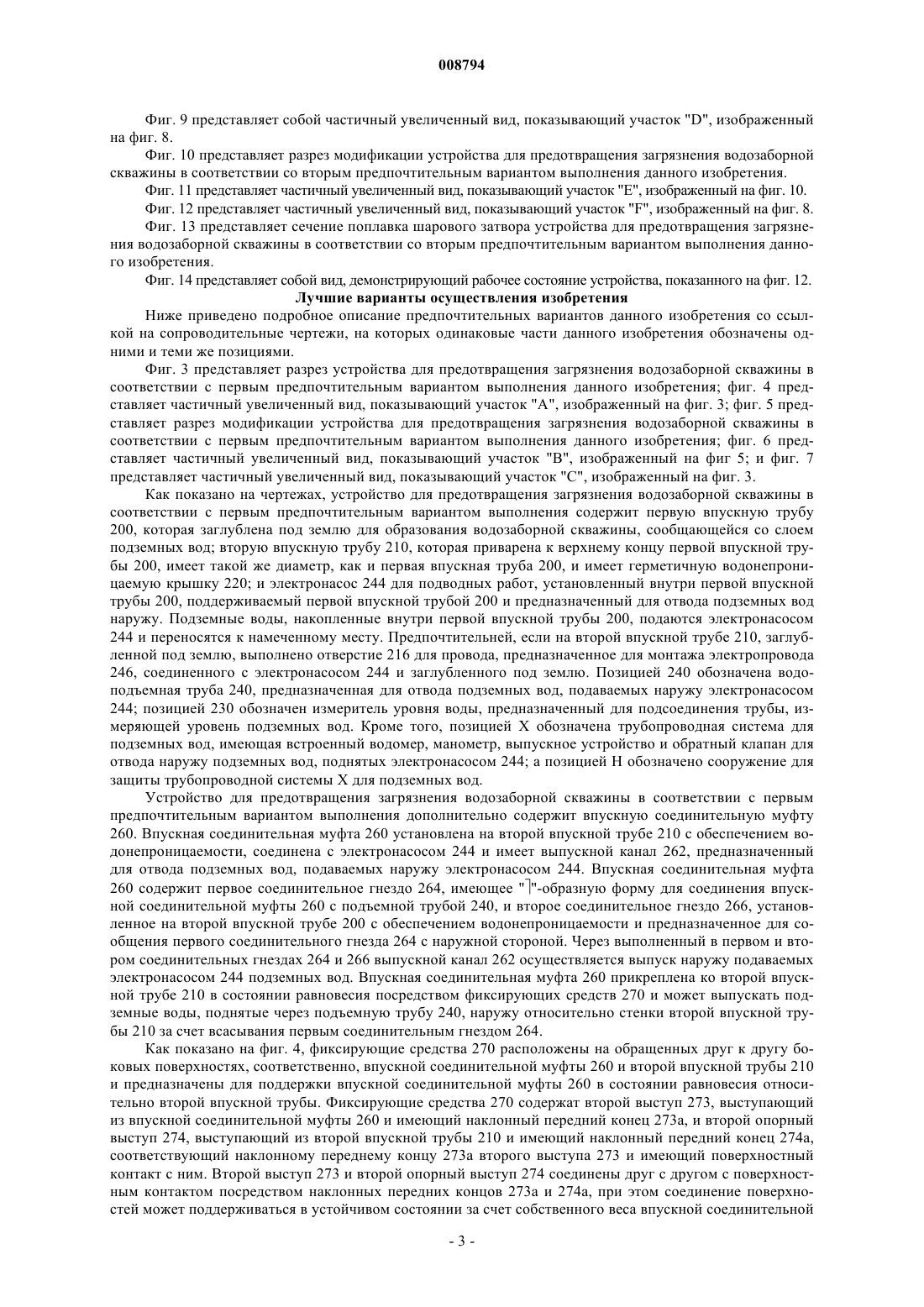

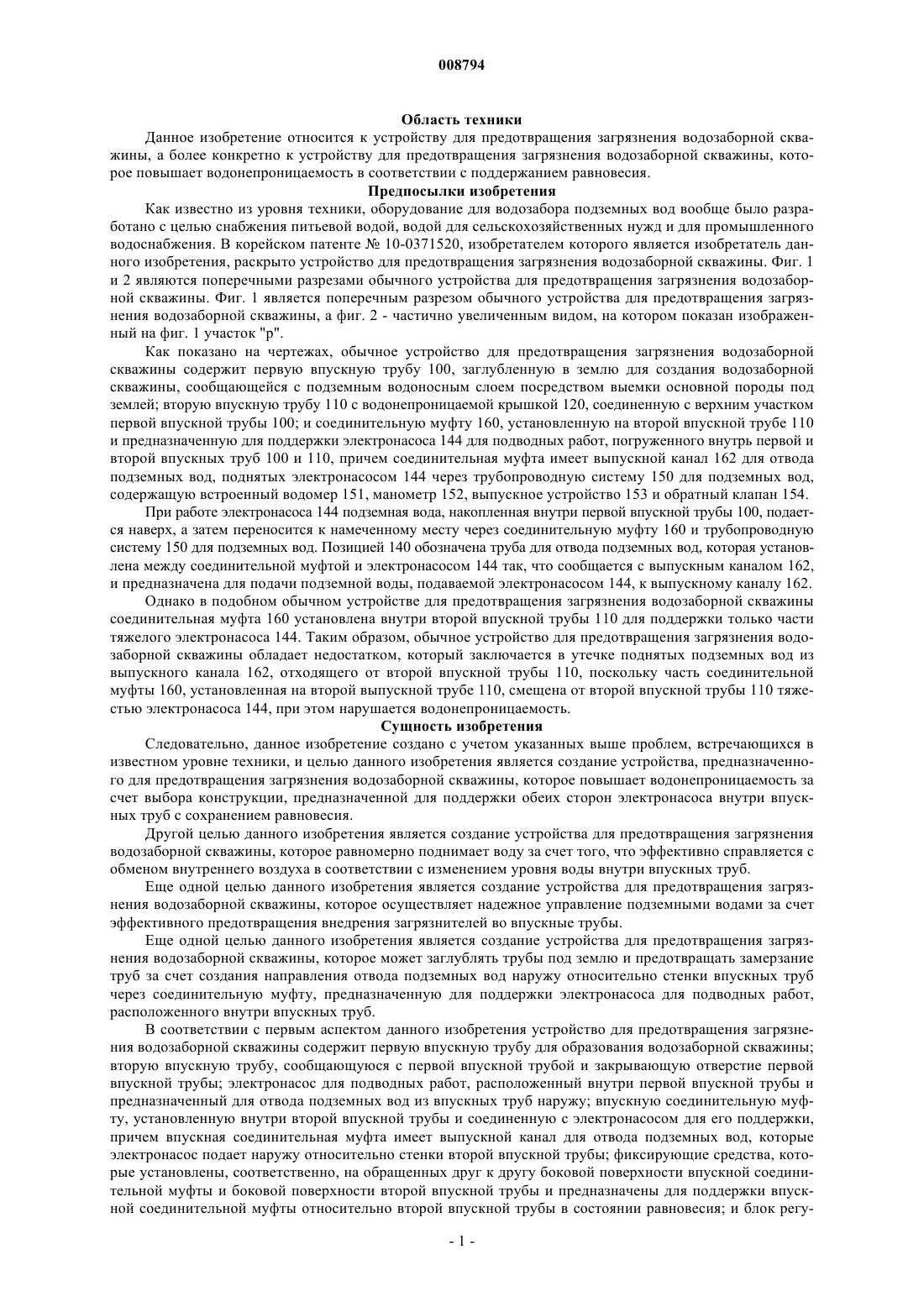

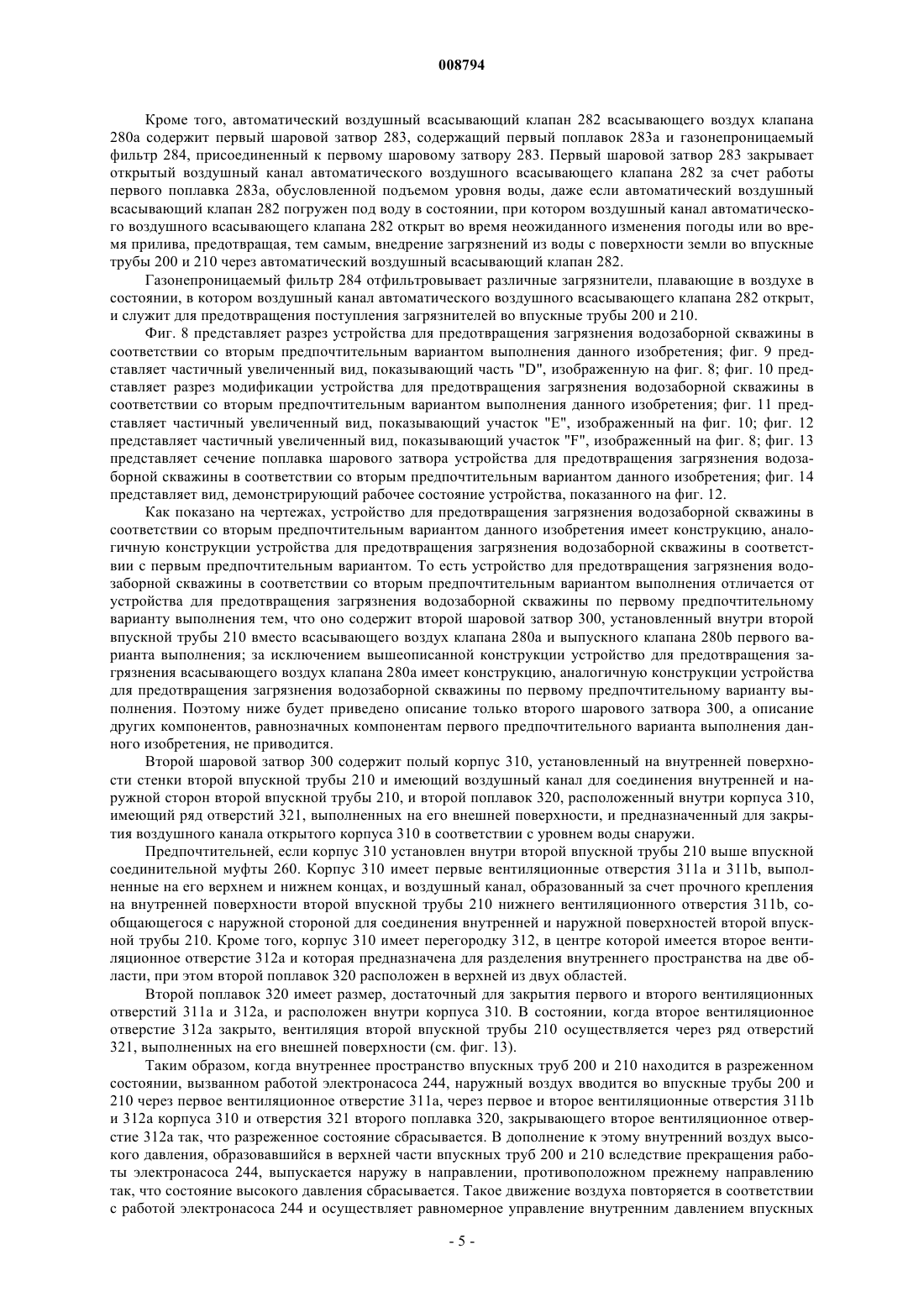

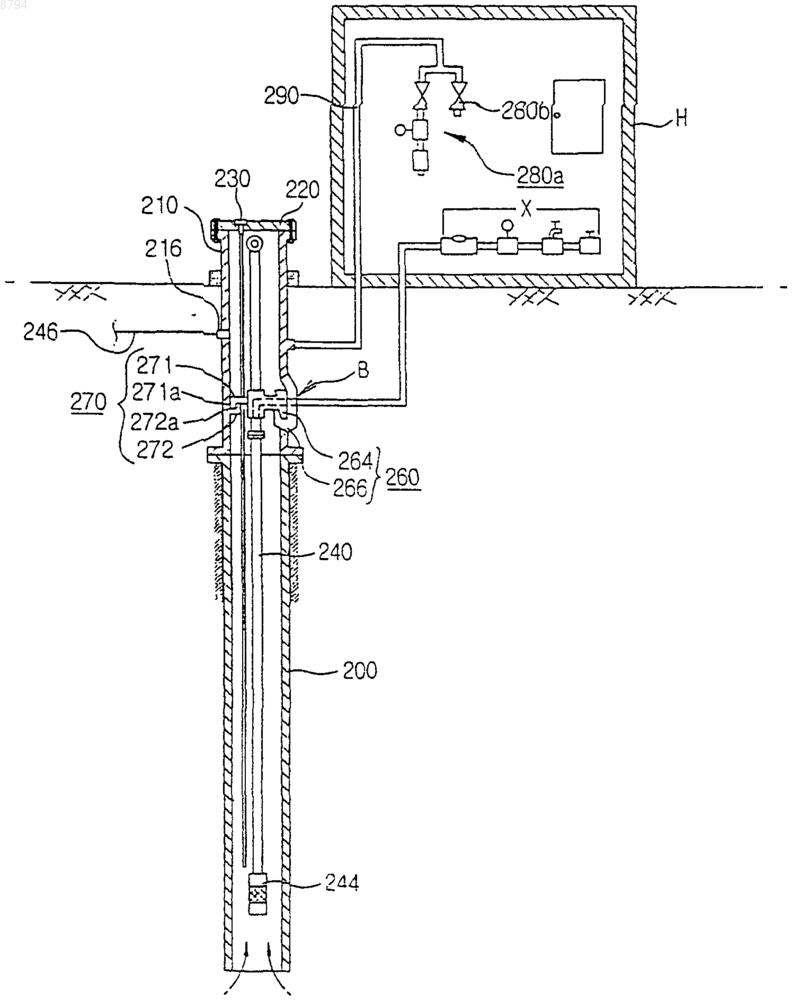

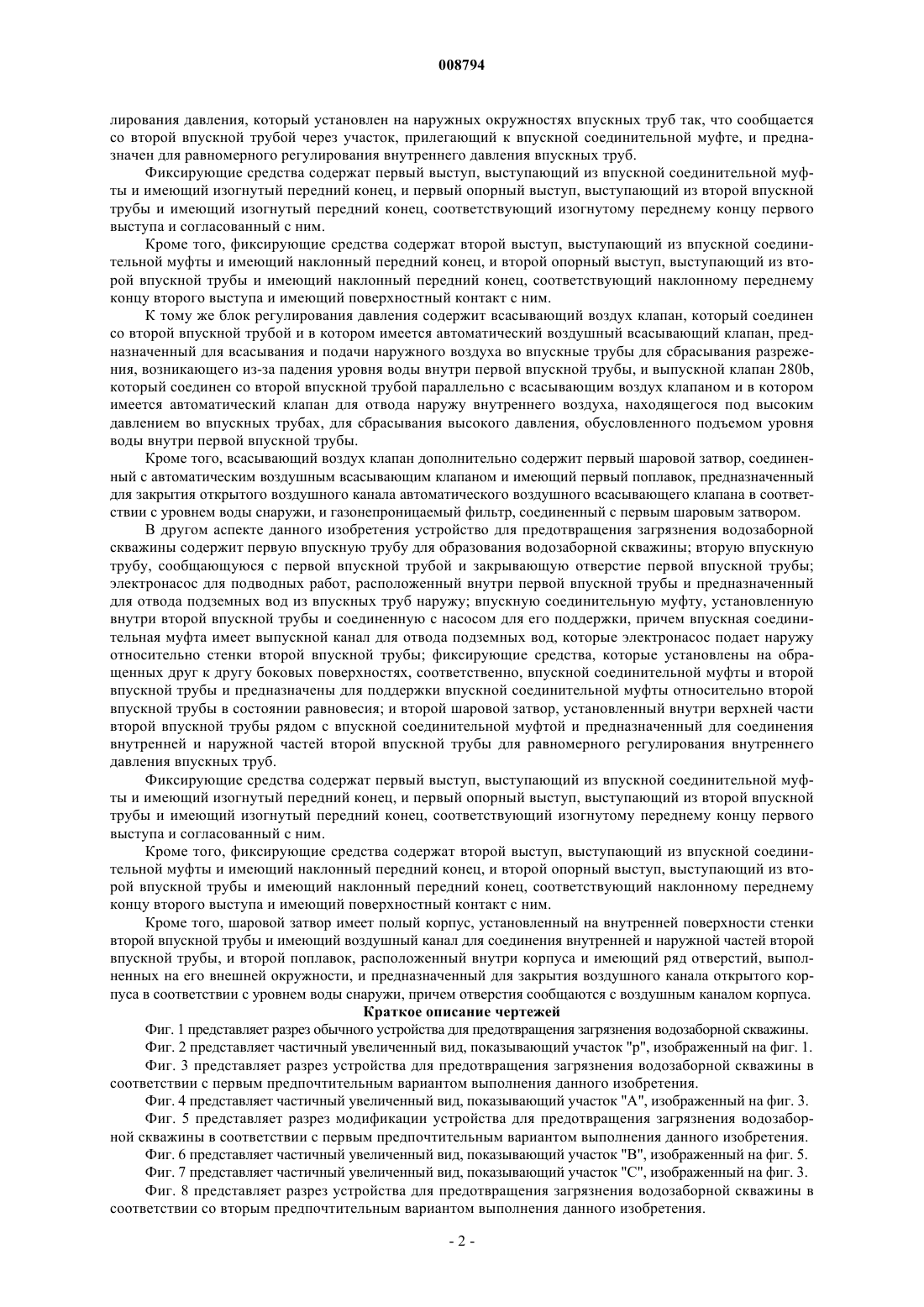

008794 Область техники Данное изобретение относится к устройству для предотвращения загрязнения водозаборной скважины, а более конкретно к устройству для предотвращения загрязнения водозаборной скважины, которое повышает водонепроницаемость в соответствии с поддержанием равновесия. Предпосылки изобретения Как известно из уровня техники, оборудование для водозабора подземных вод вообще было разработано с целью снабжения питьевой водой, водой для сельскохозяйственных нужд и для промышленного водоснабжения. В корейском патенте 10-0371520, изобретателем которого является изобретатель данного изобретения, раскрыто устройство для предотвращения загрязнения водозаборной скважины. Фиг. 1 и 2 являются поперечными разрезами обычного устройства для предотвращения загрязнения водозаборной скважины. Фиг. 1 является поперечным разрезом обычного устройства для предотвращения загрязнения водозаборной скважины, а фиг. 2 - частично увеличенным видом, на котором показан изображенный на фиг. 1 участок "р". Как показано на чертежах, обычное устройство для предотвращения загрязнения водозаборной скважины содержит первую впускную трубу 100, заглубленную в землю для создания водозаборной скважины, сообщающейся с подземным водоносным слоем посредством выемки основной породы под землей; вторую впускную трубу 110 с водонепроницаемой крышкой 120, соединенную с верхним участком первой впускной трубы 100; и соединительную муфту 160, установленную на второй впускной трубе 110 и предназначенную для поддержки электронасоса 144 для подводных работ, погруженного внутрь первой и второй впускных труб 100 и 110, причем соединительная муфта имеет выпускной канал 162 для отвода подземных вод, поднятых электронасосом 144 через трубопроводную систему 150 для подземных вод,содержащую встроенный водомер 151, манометр 152, выпускное устройство 153 и обратный клапан 154. При работе электронасоса 144 подземная вода, накопленная внутри первой впускной трубы 100, подается наверх, а затем переносится к намеченному месту через соединительную муфту 160 и трубопроводную систему 150 для подземных вод. Позицией 140 обозначена труба для отвода подземных вод, которая установлена между соединительной муфтой и электронасосом 144 так, что сообщается с выпускным каналом 162,и предназначена для подачи подземной воды, подаваемой электронасосом 144, к выпускному каналу 162. Однако в подобном обычном устройстве для предотвращения загрязнения водозаборной скважины соединительная муфта 160 установлена внутри второй впускной трубы 110 для поддержки только части тяжелого электронасоса 144. Таким образом, обычное устройство для предотвращения загрязнения водозаборной скважины обладает недостатком, который заключается в утечке поднятых подземных вод из выпускного канала 162, отходящего от второй впускной трубы 110, поскольку часть соединительной муфты 160, установленная на второй выпускной трубе 110, смещена от второй впускной трубы 110 тяжестью электронасоса 144, при этом нарушается водонепроницаемость. Сущность изобретения Следовательно, данное изобретение создано с учетом указанных выше проблем, встречающихся в известном уровне техники, и целью данного изобретения является создание устройства, предназначенного для предотвращения загрязнения водозаборной скважины, которое повышает водонепроницаемость за счет выбора конструкции, предназначенной для поддержки обеих сторон электронасоса внутри впускных труб с сохранением равновесия. Другой целью данного изобретения является создание устройства для предотвращения загрязнения водозаборной скважины, которое равномерно поднимает воду за счет того, что эффективно справляется с обменом внутреннего воздуха в соответствии с изменением уровня воды внутри впускных труб. Еще одной целью данного изобретения является создание устройства для предотвращения загрязнения водозаборной скважины, которое осуществляет надежное управление подземными водами за счет эффективного предотвращения внедрения загрязнителей во впускные трубы. Еще одной целью данного изобретения является создание устройства для предотвращения загрязнения водозаборной скважины, которое может заглублять трубы под землю и предотвращать замерзание труб за счет создания направления отвода подземных вод наружу относительно стенки впускных труб через соединительную муфту, предназначенную для поддержки электронасоса для подводных работ,расположенного внутри впускных труб. В соответствии с первым аспектом данного изобретения устройство для предотвращения загрязнения водозаборной скважины содержит первую впускную трубу для образования водозаборной скважины; вторую впускную трубу, сообщающуюся с первой впускной трубой и закрывающую отверстие первой впускной трубы; электронасос для подводных работ, расположенный внутри первой впускной трубы и предназначенный для отвода подземных вод из впускных труб наружу; впускную соединительную муфту, установленную внутри второй впускной трубы и соединенную с электронасосом для его поддержки,причем впускная соединительная муфта имеет выпускной канал для отвода подземных вод, которые электронасос подает наружу относительно стенки второй впускной трубы; фиксирующие средства, которые установлены, соответственно, на обращенных друг к другу боковой поверхности впускной соединительной муфты и боковой поверхности второй впускной трубы и предназначены для поддержки впускной соединительной муфты относительно второй впускной трубы в состоянии равновесия; и блок регу-1 008794 лирования давления, который установлен на наружных окружностях впускных труб так, что сообщается со второй впускной трубой через участок, прилегающий к впускной соединительной муфте, и предназначен для равномерного регулирования внутреннего давления впускных труб. Фиксирующие средства содержат первый выступ, выступающий из впускной соединительной муфты и имеющий изогнутый передний конец, и первый опорный выступ, выступающий из второй впускной трубы и имеющий изогнутый передний конец, соответствующий изогнутому переднему концу первого выступа и согласованный с ним. Кроме того, фиксирующие средства содержат второй выступ, выступающий из впускной соединительной муфты и имеющий наклонный передний конец, и второй опорный выступ, выступающий из второй впускной трубы и имеющий наклонный передний конец, соответствующий наклонному переднему концу второго выступа и имеющий поверхностный контакт с ним. К тому же блок регулирования давления содержит всасывающий воздух клапан, который соединен со второй впускной трубой и в котором имеется автоматический воздушный всасывающий клапан, предназначенный для всасывания и подачи наружного воздуха во впускные трубы для сбрасывания разрежения, возникающего из-за падения уровня воды внутри первой впускной трубы, и выпускной клапан 280b,который соединен со второй впускной трубой параллельно с всасывающим воздух клапаном и в котором имеется автоматический клапан для отвода наружу внутреннего воздуха, находящегося под высоким давлением во впускных трубах, для сбрасывания высокого давления, обусловленного подъемом уровня воды внутри первой впускной трубы. Кроме того, всасывающий воздух клапан дополнительно содержит первый шаровой затвор, соединенный с автоматическим воздушным всасывающим клапаном и имеющий первый поплавок, предназначенный для закрытия открытого воздушного канала автоматического воздушного всасывающего клапана в соответствии с уровнем воды снаружи, и газонепроницаемый фильтр, соединенный с первым шаровым затвором. В другом аспекте данного изобретения устройство для предотвращения загрязнения водозаборной скважины содержит первую впускную трубу для образования водозаборной скважины; вторую впускную трубу, сообщающуюся с первой впускной трубой и закрывающую отверстие первой впускной трубы; электронасос для подводных работ, расположенный внутри первой впускной трубы и предназначенный для отвода подземных вод из впускных труб наружу; впускную соединительную муфту, установленную внутри второй впускной трубы и соединенную с насосом для его поддержки, причем впускная соединительная муфта имеет выпускной канал для отвода подземных вод, которые электронасос подает наружу относительно стенки второй впускной трубы; фиксирующие средства, которые установлены на обращенных друг к другу боковых поверхностях, соответственно, впускной соединительной муфты и второй впускной трубы и предназначены для поддержки впускной соединительной муфты относительно второй впускной трубы в состоянии равновесия; и второй шаровой затвор, установленный внутри верхней части второй впускной трубы рядом с впускной соединительной муфтой и предназначенный для соединения внутренней и наружной частей второй впускной трубы для равномерного регулирования внутреннего давления впускных труб. Фиксирующие средства содержат первый выступ, выступающий из впускной соединительной муфты и имеющий изогнутый передний конец, и первый опорный выступ, выступающий из второй впускной трубы и имеющий изогнутый передний конец, соответствующий изогнутому переднему концу первого выступа и согласованный с ним. Кроме того, фиксирующие средства содержат второй выступ, выступающий из впускной соединительной муфты и имеющий наклонный передний конец, и второй опорный выступ, выступающий из второй впускной трубы и имеющий наклонный передний конец, соответствующий наклонному переднему концу второго выступа и имеющий поверхностный контакт с ним. Кроме того, шаровой затвор имеет полый корпус, установленный на внутренней поверхности стенки второй впускной трубы и имеющий воздушный канал для соединения внутренней и наружной частей второй впускной трубы, и второй поплавок, расположенный внутри корпуса и имеющий ряд отверстий, выполненных на его внешней окружности, и предназначенный для закрытия воздушного канала открытого корпуса в соответствии с уровнем воды снаружи, причем отверстия сообщаются с воздушным каналом корпуса. Краткое описание чертежей Фиг. 1 представляет разрез обычного устройства для предотвращения загрязнения водозаборной скважины. Фиг. 2 представляет частичный увеличенный вид, показывающий участок "р", изображенный на фиг. 1. Фиг. 3 представляет разрез устройства для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения данного изобретения. Фиг. 4 представляет частичный увеличенный вид, показывающий участок "А", изображенный на фиг. 3. Фиг. 5 представляет разрез модификации устройства для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения данного изобретения. Фиг. 6 представляет частичный увеличенный вид, показывающий участок "В", изображенный на фиг. 5. Фиг. 7 представляет частичный увеличенный вид, показывающий участок "С", изображенный на фиг. 3. Фиг. 8 представляет разрез устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения данного изобретения.-2 008794 Фиг. 9 представляет собой частичный увеличенный вид, показывающий участок "D", изображенный на фиг. 8. Фиг. 10 представляет разрез модификации устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения данного изобретения. Фиг. 11 представляет частичный увеличенный вид, показывающий участок "Е", изображенный на фиг. 10. Фиг. 12 представляет частичный увеличенный вид, показывающий участок "F", изображенный на фиг. 8. Фиг. 13 представляет сечение поплавка шарового затвора устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения данного изобретения. Фиг. 14 представляет собой вид, демонстрирующий рабочее состояние устройства, показанного на фиг. 12. Лучшие варианты осуществления изобретения Ниже приведено подробное описание предпочтительных вариантов данного изобретения со ссылкой на сопроводительные чертежи, на которых одинаковые части данного изобретения обозначены одними и теми же позициями. Фиг. 3 представляет разрез устройства для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения данного изобретения; фиг. 4 представляет частичный увеличенный вид, показывающий участок "А", изображенный на фиг. 3; фиг. 5 представляет разрез модификации устройства для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения данного изобретения; фиг. 6 представляет частичный увеличенный вид, показывающий участок "В", изображенный на фиг 5; и фиг. 7 представляет частичный увеличенный вид, показывающий участок "С", изображенный на фиг. 3. Как показано на чертежах, устройство для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения содержит первую впускную трубу 200, которая заглублена под землю для образования водозаборной скважины, сообщающейся со слоем подземных вод; вторую впускную трубу 210, которая приварена к верхнему концу первой впускной трубы 200, имеет такой же диаметр, как и первая впускная труба 200, и имеет герметичную водонепроницаемую крышку 220; и электронасос 244 для подводных работ, установленный внутри первой впускной трубы 200, поддерживаемый первой впускной трубой 200 и предназначенный для отвода подземных вод наружу. Подземные воды, накопленные внутри первой впускной трубы 200, подаются электронасосом 244 и переносятся к намеченному месту. Предпочтительней, если на второй впускной трубе 210, заглубленной под землю, выполнено отверстие 216 для провода, предназначенное для монтажа электропровода 246, соединенного с электронасосом 244 и заглубленного под землю. Позицией 240 обозначена водоподъемная труба 240, предназначенная для отвода подземных вод, подаваемых наружу электронасосом 244; позицией 230 обозначен измеритель уровня воды, предназначенный для подсоединения трубы, измеряющей уровень подземных вод. Кроме того, позицией X обозначена трубопроводная система для подземных вод, имеющая встроенный водомер, манометр, выпускное устройство и обратный клапан для отвода наружу подземных вод, поднятых электронасосом 244; а позицией Н обозначено сооружение для защиты трубопроводной системы X для подземных вод. Устройство для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения дополнительно содержит впускную соединительную муфту 260. Впускная соединительная муфта 260 установлена на второй впускной трубе 210 с обеспечением водонепроницаемости, соединена с электронасосом 244 и имеет выпускной канал 262, предназначенный для отвода подземных вод, подаваемых наружу электронасосом 244. Впускная соединительная муфта 260 содержит первое соединительное гнездо 264, имеющее -образную форму для соединения впускной соединительной муфты 260 с подъемной трубой 240, и второе соединительное гнездо 266, установленное на второй впускной трубе 200 с обеспечением водонепроницаемости и предназначенное для сообщения первого соединительного гнезда 264 с наружной стороной. Через выполненный в первом и втором соединительных гнездах 264 и 266 выпускной канал 262 осуществляется выпуск наружу подаваемых электронасосом 244 подземных вод. Впускная соединительная муфта 260 прикреплена ко второй впускной трубе 210 в состоянии равновесия посредством фиксирующих средств 270 и может выпускать подземные воды, поднятые через подъемную трубу 240, наружу относительно стенки второй впускной трубы 210 за счет всасывания первым соединительным гнездом 264. Как показано на фиг. 4, фиксирующие средства 270 расположены на обращенных друг к другу боковых поверхностях, соответственно, впускной соединительной муфты 260 и второй впускной трубы 210 и предназначены для поддержки впускной соединительной муфты 260 в состоянии равновесия относительно второй впускной трубы. Фиксирующие средства 270 содержат второй выступ 273, выступающий из впускной соединительной муфты 260 и имеющий наклонный передний конец 273 а, и второй опорный выступ 274, выступающий из второй впускной трубы 210 и имеющий наклонный передний конец 274 а,соответствующий наклонному переднему концу 273 а второго выступа 273 и имеющий поверхностный контакт с ним. Второй выступ 273 и второй опорный выступ 274 соединены друг с другом с поверхностным контактом посредством наклонных передних концов 273 а и 274 а, при этом соединение поверхностей может поддерживаться в устойчивом состоянии за счет собственного веса впускной соединительной-3 008794 муфты 260, воспринимающей нагрузку от электронасоса 244. Таким образом, впускная соединительная муфта 260 посредством второго выступа 273 и второго опорного выступа 274, имеющих поверхностный контакт друг с другом, может поддерживать обе стороны электронасоса 244 и может быть прикреплена ко второй впускной трубе 210 с обеспечением водонепроницаемости. В частности, впускная соединительная муфта 260 прикреплена ко второй впускной трубе 210 с более плотным контактом, поскольку она сдвинута к выпускному каналу 262 настолько, насколько это позволяет наклонный угол при соединении второго выступа 273 и второго опорного выступа 274 друг с другом при поверхностном контакте,вследствие чего впускная соединительная муфта 260 может иметь такую превосходную водонепроницаемость. Следовательно, данное изобретение может предотвратить смещение, которое в известном уровне техники возникает при поддержке только одной стороны тяжелого электронасоса 244, и предотвратить утечки воды за счет поддержания устойчивого контакта относительно второй впускной трубы 210. Как показано на фиг. 5 и 6, фиксирующие средства 270 могут содержать первый выступ 271, выступающий из впускной соединительной муфты 260 и имеющий изогнутый вниз передний конец 272 а, и первый опорный выступ 272, выступающий из второй впускной трубы 210 и имеющий изогнутый вверх передний конец 272 а, соответствующий изогнутому вниз переднему концу 271 а первого выступа 271 и согласованный с ним. Впускная соединительная муфта 260 может крепиться ко второй впускной трубе 210 и поддерживать обе стороны электронасоса 244 за счет соответствующего согласования первого выступа 271 и первого опорного выступа 272. Поэтому данное изобретение может предотвратить смещение, которое в известном уровне техники возникает при поддержке только одной стороны тяжелого электронасоса 244, и предотвратить утечки воды за счет поддержания устойчивого контакта относительно второй впускной трубы 210. Между тем, устройство для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом выполнения содержит всасывающий воздух клапан 280 а и выпускной клапан 280b. Всасывающий воздух клапан 280 а и выпускной клапан 280b смонтированы на боковой стенке второй впускной трубы 210 и служат для равномерного регулирования и поддержания внутреннего давления впускных труб 200 и 210, герметично закрытых водонепроницаемой крышкой 220. Всасывающий воздух клапан 280 а и выпускной клапан 280b соединены со второй впускной трубой 210 средой в трубе 290, присоединенной ко второй впускной трубе 210 рядом с впускной соединительной муфтой 260. Всасывающий воздух клапан 280 а и выпускной клапан 280b соединены со второй впускной трубой 210, будучи присоединенными, соответственно, к отводным трубам 291 а и 291b, отходящими от трубы 290 в виде "T-образного ответвления. Предпочтительней, если всасывающий воздух клапан 280 а и выпускной клапан 280b выполнены внутри сооружения Н, установленного на грунте и предназначенного для защиты трубопроводного оборудования X для подземных вод. Всасывающий воздух клапан 280 а имеет автоматический воздушный всасывающий клапан 282,предназначенный для введения наружного воздуха во впускные трубы 200 и 210 для сбрасывания разрежения, обусловленного падением уровня воды внутри первой впускной трубы 200, а выпускной клапан 280b имеет автоматический клапан для отвода наружу внутреннего воздуха, находящегося в состоянии высокого давления внутри впускных труб 200 и 210, для сбрасывания высокого давления, обусловленного подъемом уровня воды внутри первой впускной трубы 200. То есть если электронасос 244 не подает подземные воды из впускных труб 200 и 210, то подземные воды накапливаются во впускных трубах 200 и 210, создавая высокий уровень воды. В этом состоянии,если электронасос 244 работает и подает подземные воды, то внутреннее пространство впускных труб 200 и 210 находится в разреженном состоянии, вызванном постепенным падением уровня воды. Такое состояние разрежения препятствует работе электронасоса 255 по равномерной подаче подземных вод. В это время автоматический воздушный всасывающий клапан 282 всасывающего воздух клапана 280 а обнаруживает состояние разрежения, открывает воздушный тракт и впускает через него наружный воздух для подачи во впускные трубы 200 и 210 через трубу 290, сбрасывая, тем самым, состояние разрежения внутри впускных труб 200 и 210. В это время воздушный канал выпускного клапана 280b закрыт. Однако если электронасос 244 опять не подает подземные воды, то подземные воды постепенно накапливаются во впускных трубах 200 и 210, создавая высокий уровень воды. В то время как подземные воды постепенно накапливаются во впускных трубах 200 и 210, создавая высокий уровень воды, происходит вытеснение внутреннего воздуха, имеющегося внутри впускных труб 200 и 210, и, следовательно,верхний участок впускных труб 200 и 210 находится в состоянии высокого давления. Поскольку высокое давление оказывает воздействие на состояние крепления каждого элемента этого устройства, выпускной клапан 280 а открывает закрытый воздушный канал для отвода внутреннего воздуха высокого давления из впускных труб 200 и 210. При этом воздушный канал автоматического воздушного всасывающего клапана 282 всасывающего воздух клапана 280 а закрыт. В соответствии с приведенным выше принципом работы всасывающий воздух клапан 280 а и выпускной клапан 280b осуществляют равномерное регулирование внутреннего давления впускных труб 200 и 210, закрытых водонепроницаемой крышкой 220, защищая, тем самым, состояние крепления каждого элемента и облегчая работу электронасоса 244. Работа всасывающего воздух клапана 280 а и выпускного клапана 280b повторяется в соответствии с работой электронасоса 244.-4 008794 Кроме того, автоматический воздушный всасывающий клапан 282 всасывающего воздух клапана 280 а содержит первый шаровой затвор 283, содержащий первый поплавок 283 а и газонепроницаемый фильтр 284, присоединенный к первому шаровому затвору 283. Первый шаровой затвор 283 закрывает открытый воздушный канал автоматического воздушного всасывающего клапана 282 за счет работы первого поплавка 283 а, обусловленной подъемом уровня воды, даже если автоматический воздушный всасывающий клапан 282 погружен под воду в состоянии, при котором воздушный канал автоматического воздушного всасывающего клапана 282 открыт во время неожиданного изменения погоды или во время прилива, предотвращая, тем самым, внедрение загрязнений из воды с поверхности земли во впускные трубы 200 и 210 через автоматический воздушный всасывающий клапан 282. Газонепроницаемый фильтр 284 отфильтровывает различные загрязнители, плавающие в воздухе в состоянии, в котором воздушный канал автоматического воздушного всасывающего клапана 282 открыт,и служит для предотвращения поступления загрязнителей во впускные трубы 200 и 210. Фиг. 8 представляет разрез устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения данного изобретения; фиг. 9 представляет частичный увеличенный вид, показывающий часть "D", изображенную на фиг. 8; фиг. 10 представляет разрез модификации устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения данного изобретения; фиг. 11 представляет частичный увеличенный вид, показывающий участок "Е", изображенный на фиг. 10; фиг. 12 представляет частичный увеличенный вид, показывающий участок "F", изображенный на фиг. 8; фиг. 13 представляет сечение поплавка шарового затвора устройства для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом данного изобретения; фиг. 14 представляет вид, демонстрирующий рабочее состояние устройства, показанного на фиг. 12. Как показано на чертежах, устройство для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом данного изобретения имеет конструкцию, аналогичную конструкции устройства для предотвращения загрязнения водозаборной скважины в соответствии с первым предпочтительным вариантом. То есть устройство для предотвращения загрязнения водозаборной скважины в соответствии со вторым предпочтительным вариантом выполнения отличается от устройства для предотвращения загрязнения водозаборной скважины по первому предпочтительному варианту выполнения тем, что оно содержит второй шаровой затвор 300, установленный внутри второй впускной трубы 210 вместо всасывающего воздух клапана 280 а и выпускного клапана 280b первого варианта выполнения; за исключением вышеописанной конструкции устройство для предотвращения загрязнения всасывающего воздух клапана 280 а имеет конструкцию, аналогичную конструкции устройства для предотвращения загрязнения водозаборной скважины по первому предпочтительному варианту выполнения. Поэтому ниже будет приведено описание только второго шарового затвора 300, а описание других компонентов, равнозначных компонентам первого предпочтительного варианта выполнения данного изобретения, не приводится. Второй шаровой затвор 300 содержит полый корпус 310, установленный на внутренней поверхности стенки второй впускной трубы 210 и имеющий воздушный канал для соединения внутренней и наружной сторон второй впускной трубы 210, и второй поплавок 320, расположенный внутри корпуса 310,имеющий ряд отверстий 321, выполненных на его внешней поверхности, и предназначенный для закрытия воздушного канала открытого корпуса 310 в соответствии с уровнем воды снаружи. Предпочтительней, если корпус 310 установлен внутри второй впускной трубы 210 выше впускной соединительной муфты 260. Корпус 310 имеет первые вентиляционные отверстия 311 а и 311b, выполненные на его верхнем и нижнем концах, и воздушный канал, образованный за счет прочного крепления на внутренней поверхности второй впускной трубы 210 нижнего вентиляционного отверстия 311b, сообщающегося с наружной стороной для соединения внутренней и наружной поверхностей второй впускной трубы 210. Кроме того, корпус 310 имеет перегородку 312, в центре которой имеется второе вентиляционное отверстие 312 а и которая предназначена для разделения внутреннего пространства на две области, при этом второй поплавок 320 расположен в верхней издвух областей. Второй поплавок 320 имеет размер, достаточный для закрытия первого и второго вентиляционных отверстий 311 а и 312 а, и расположен внутри корпуса 310. В состоянии, когда второе вентиляционное отверстие 312 а закрыто, вентиляция второй впускной трубы 210 осуществляется через ряд отверстий 321, выполненных на его внешней поверхности (см. фиг. 13). Таким образом, когда внутреннее пространство впускных труб 200 и 210 находится в разреженном состоянии, вызванном работой электронасоса 244, наружный воздух вводится во впускные трубы 200 и 210 через первое вентиляционное отверстие 311 а, через первое и второе вентиляционные отверстия 311b и 312 а корпуса 310 и отверстия 321 второго поплавка 320, закрывающего второе вентиляционное отверстие 312 а так, что разреженное состояние сбрасывается. В дополнение к этому внутренний воздух высокого давления, образовавшийся в верхней части впускных труб 200 и 210 вследствие прекращения работы электронасоса 244, выпускается наружу в направлении, противоположном прежнему направлению так, что состояние высокого давления сбрасывается. Такое движение воздуха повторяется в соответствии с работой электронасоса 244 и осуществляет равномерное управление внутренним давлением впускных-5 008794 труб 200 и 210, закрытых водонепроницаемой крышкой 220, вследствие чего защищается состояние крепления каждого компонента и облегчается работа электронасоса 244. Между тем, как показано на фиг. 14, по данному изобретению закрытие первого вентиляционного отверстия 311 а корпуса осуществляется за счет подъема второго поплавка 320, вызванного подъемом уровня воды, даже если воздушный канал корпуса 310 погружен под воду, и вода вводится в корпус 310 через первое вентиляционное отверстие 311b в состоянии, в котором воздушный канал корпуса 310 открыт во время неожиданного изменения погоды или во время прилива, за счет чего предотвращается поступление загрязнителей воды с поверхности земли во впускные трубы 200 и 210. Промышленная применимость Как описано выше, предлагаемое устройство для предотвращения загрязнения водозаборной скважины по данному изобретению может повысить водонепроницаемость за счет поддержания в состоянии равновесия обеих сторон электронасоса, подающего подземные воды. Кроме того, данное изобретение может равномерно подавать воду за счет того, что эффективно справляется с обменом внутреннего воздуха в зависимости от изменения уровня воды внутри впускных труб и надежно управляет подземными водами за счет эффективного предотвращения проникновения загрязнителей во впускные трубы. Кроме того, посредством данного изобретения можно заглублять трубы под землю и предотвращать замерзание труб за счет создания направления выпуска подземных вод наружу относительно стенки впускных труб через соединительную муфту, предназначенную для поддержания электронасоса для подводных работ, расположенного внутри впускных труб. Несмотря на то что данное изобретение описано со ссылкой на конкретные иллюстративные варианты выполнения, оно не ограничивается данными вариантами, а только прилагаемой формулой изобретения. Подразумевается, что специалисты в данной области техники могут изменять или модифицировать эти варианты выполнения, не выходя за пределы объема правовой охраны и сущности данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для предотвращения загрязнения водозаборной скважины, содержащее первую впускную трубу, предназначенную для образования водозаборной скважины; вторую впускную трубу, сообщающуюся с первой впускной трубой и закрывающую отверстие первой впускной трубы; электронасос для подводных работ, расположенный внутри первой впускной трубы и предназначенный для отвода подземных вод из впускных труб наружу; впускную соединительную муфту, которая установлена внутри второй впускной трубы, соединена с электронасосом для его поддержки и имеет выпускной канал для отвода подземных вод, которые электронасос подает наружу относительно стенки второй впускной трубы; фиксирующие средства, которые установлены на обращенных друг к другу, соответственно, боковой поверхности впускной соединительной муфты и боковой поверхности второй впускной трубы и предназначены для поддержки впускной соединительной муфты относительно второй впускной трубы в состоянии равновесия; и блок регулирования давления, который установлен на наружных окружностях впускных труб так,что сообщается со второй впускной трубой через участок, прилегающий к впускной соединительной муфте, и предназначен для равномерного регулирования внутреннего давления впускных труб. 2. Устройство для предотвращения загрязнения водозаборной скважины по п.1, в котором фиксирующие средства содержат первый выступ, выступающий из впускной соединительной муфты и имеющий изогнутый передний конец, и первый опорный выступ, выступающий из второй впускной трубы и имеющий изогнутый передний конец, соответствующий изогнутому переднему концу первого выступа и согласованный с ним. 3. Устройство для предотвращения загрязнения водозаборной скважины по п.1, в котором фиксирующие средства содержат второй выступ, выступающий из впускной соединительной муфты и имеющий наклонный передний конец, и второй опорный выступ, выступающий из второй впускной трубы и имеющий наклонный передний конец, соответствующий наклонному переднему концу второго выступа и имеющий поверхностный контакт с ним. 4. Устройство для предотвращения загрязнения водозаборной скважины по п.1, в котором блок регулирования давления содержит воздушный всасывающий клапан, соединенный со второй впускной трубой и имеющий автоматический воздушный всасывающий клапан, предназначенный для всасывания и подачи наружного воздуха во впускные трубы для сбрасывания разрежения, вызванного падением уровня воды внутри первой впускной трубы, и выпускной клапан 280b, который соединен со второй впускной трубой параллельно с воздушным всасывающим клапаном и имеет автоматический клапан для отвода наружу внутреннего воздуха, находящегося под высоким давлением во впускных трубах, для сброса высокого давления, обусловленного подъемом уровня воды внутри первой впускной трубы. 5. Устройство для предотвращения загрязнения водозаборной скважины по п.4, в котором воздушный всасывающий клапан дополнительно содержит первый шаровой затвор, который соединен с автома-6 008794 тическим всасывающим воздушным клапаном и имеет первый поплавок, предназначенный для закрытия открытого воздушного канала автоматического всасывающего воздушного клапана в соответствии с уровнем воды снаружи, и газонепроницаемый фильтр, соединенный с первым шаровым затвором. 6. Устройство для предотвращения загрязнения водозаборной скважины, содержащее первую впускную трубу для образования водозаборной скважины; вторую впускную трубу, сообщающуюся с первой впускной трубой и закрывающую отверстие первой впускной трубы; электронасос для подводных работ, расположенный внутри первой впускной трубы и предназначенный для отвода наружу подземных вод из впускных труб; впускную соединительную муфту, установленную внутри второй впускной трубы и соединенную с насосом для его поддержки, причем впускная соединительная муфта имеет выпускной канал для отвода подземных вод, которые электронасос подает наружу относительно стенки второй впускной трубы; фиксирующие средства, которые установлены на обращенных друг к другу боковых поверхностях,соответственно, впускной соединительной муфты и второй впускной трубы и предназначены для поддержки впускной соединительной муфты относительно второй впускной трубы в состоянии равновесия; и второй шаровой затвор, установленный внутри верхней части второй впускной трубы рядом с впускной соединительной муфтой и предназначенный для соединения внутренней и наружной сторон второй впускной трубы для равномерного регулирования внутреннего давления впускных труб. 7. Устройство для предотвращения загрязнения водозаборной скважины по п.6, в котором фиксирующие средства содержат первый выступ, выступающий из впускной соединительной муфты и имеющий изогнутый передний конец, и первый опорный выступ, выступающий из второй впускной трубы и имеющий изогнутый передний конец, соответствующий изогнутому переднему концу первого выступа и согласованный с ним. 8. Устройство для предотвращения загрязнения водозаборной скважины по п.6, в котором фиксирующие средства содержат второй выступ, выступающий из впускной соединительной муфты и имеющий наклонный передний конец, и второй опорный выступ, выступающий из второй впускной трубы и имеющий наклонный передний конец, соответствующий наклонному переднему концу второго выступа и имеющий поверхностный контакт с ним. 9. Устройство для предотвращения загрязнения водозаборной скважины по п.6, в котором шаровой затвор имеет полый корпус, установленный на внутренней поверхности стенки второй впускной трубы и имеющий воздушный канал для соединения внутренней и наружной сторон второй впускной трубы, и второй поплавок, расположенный внутри корпуса, имеющий отверстия, выполненные на его внешней поверхности, и предназначенный для закрытия воздушного канала открытого корпуса в соответствии с уровнем воды снаружи, причем отверстия сообщаются с воздушным каналом корпуса.
