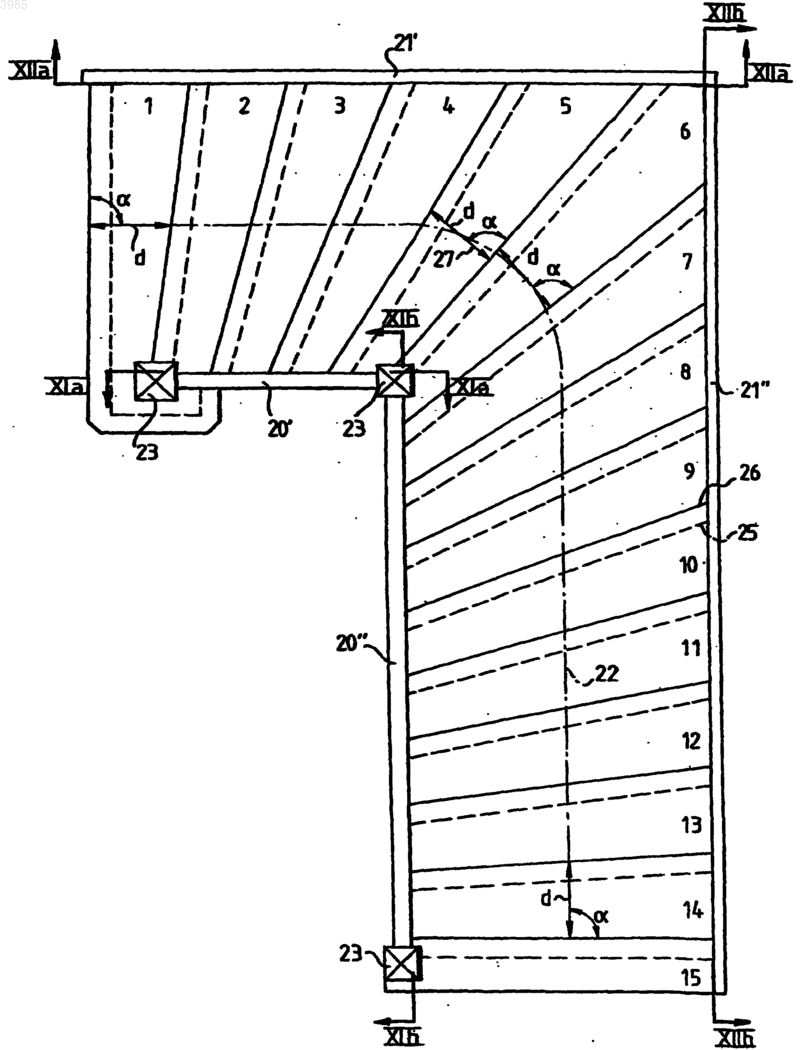

Способ сооружения выровненной лестницы

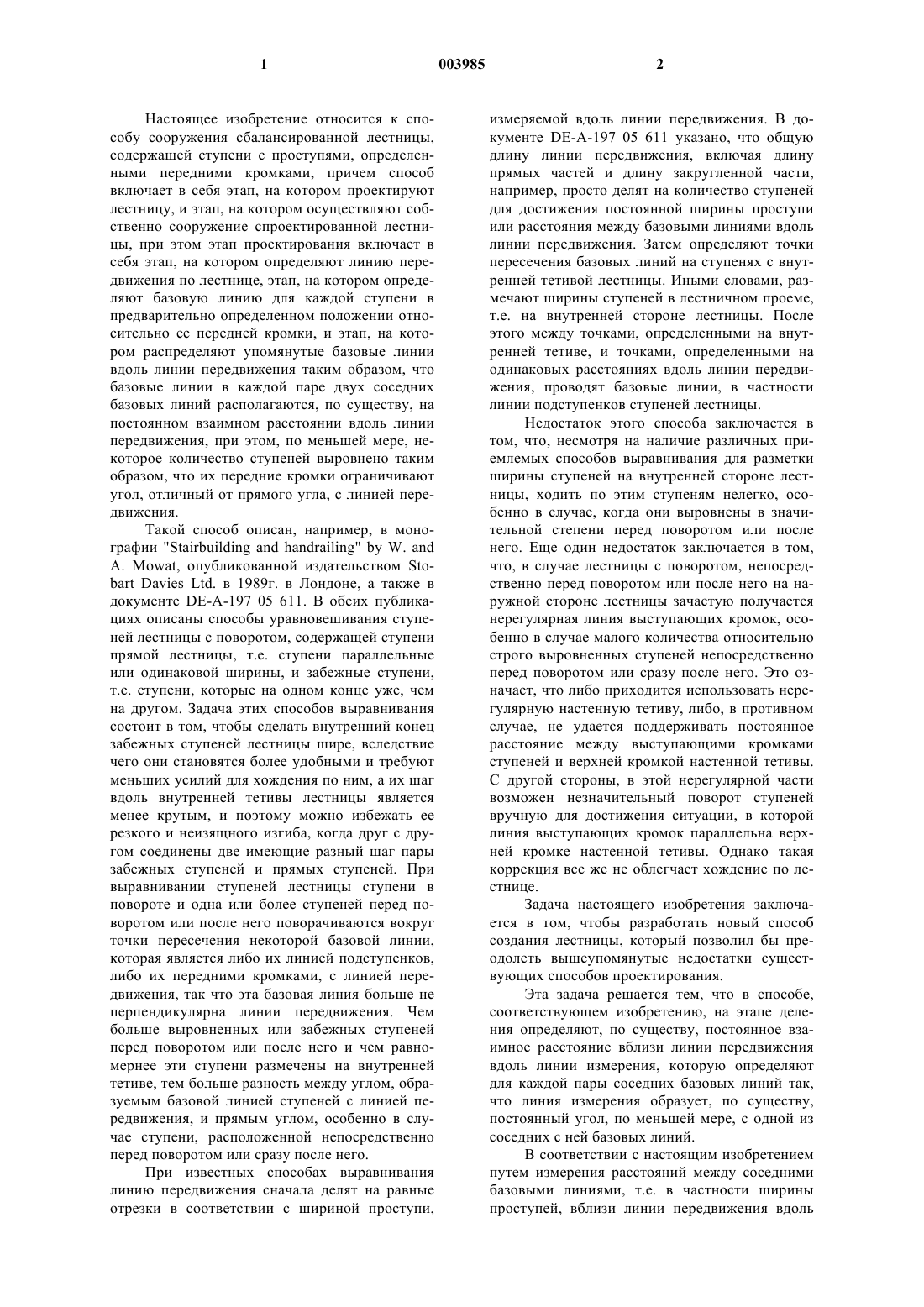

1 Настоящее изобретение относится к способу сооружения сбалансированной лестницы,содержащей ступени с проступями, определенными передними кромками, причем способ включает в себя этап, на котором проектируют лестницу, и этап, на котором осуществляют собственно сооружение спроектированной лестницы, при этом этап проектирования включает в себя этап, на котором определяют линию передвижения по лестнице, этап, на котором определяют базовую линию для каждой ступени в предварительно определенном положении относительно ее передней кромки, и этап, на котором распределяют упомянутые базовые линии вдоль линии передвижения таким образом, что базовые линии в каждой паре двух соседних базовых линий располагаются, по существу, на постоянном взаимном расстоянии вдоль линии передвижения, при этом, по меньшей мере, некоторое количество ступеней выровнено таким образом, что их передние кромки ограничивают угол, отличный от прямого угла, с линией передвижения. Такой способ описан, например, в монографии "Stairbuilding and handrailing" by W. andA. Mowat, опубликованной издательством Stobart Davies Ltd. в 1989 г. в Лондоне, а также в документе DE-A-197 05 611. В обеих публикациях описаны способы уравновешивания ступеней лестницы с поворотом, содержащей ступени прямой лестницы, т.е. ступени параллельные или одинаковой ширины, и забежные ступени,т.е. ступени, которые на одном конце уже, чем на другом. Задача этих способов выравнивания состоит в том, чтобы сделать внутренний конец забежных ступеней лестницы шире, вследствие чего они становятся более удобными и требуют меньших усилий для хождения по ним, а их шаг вдоль внутренней тетивы лестницы является менее крутым, и поэтому можно избежать ее резкого и неизящного изгиба, когда друг с другом соединены две имеющие разный шаг пары забежных ступеней и прямых ступеней. При выравнивании ступеней лестницы ступени в повороте и одна или более ступеней перед поворотом или после него поворачиваются вокруг точки пересечения некоторой базовой линии,которая является либо их линией подступенков,либо их передними кромками, с линией передвижения, так что эта базовая линия больше не перпендикулярна линии передвижения. Чем больше выровненных или забежных ступеней перед поворотом или после него и чем равномернее эти ступени размечены на внутренней тетиве, тем больше разность между углом, образуемым базовой линией ступеней с линией передвижения, и прямым углом, особенно в случае ступени, расположенной непосредственно перед поворотом или сразу после него. При известных способах выравнивания линию передвижения сначала делят на равные отрезки в соответствии с шириной проступи, 003985 2 измеряемой вдоль линии передвижения. В документе DE-A-197 05 611 указано, что общую длину линии передвижения, включая длину прямых частей и длину закругленной части,например, просто делят на количество ступеней для достижения постоянной ширины проступи или расстояния между базовыми линиями вдоль линии передвижения. Затем определяют точки пересечения базовых линий на ступенях с внутренней тетивой лестницы. Иными словами, размечают ширины ступеней в лестничном проеме,т.е. на внутренней стороне лестницы. После этого между точками, определенными на внутренней тетиве, и точками, определенными на одинаковых расстояниях вдоль линии передвижения, проводят базовые линии, в частности линии подступенков ступеней лестницы. Недостаток этого способа заключается в том, что, несмотря на наличие различных приемлемых способов выравнивания для разметки ширины ступеней на внутренней стороне лестницы, ходить по этим ступеням нелегко, особенно в случае, когда они выровнены в значительной степени перед поворотом или после него. Еще один недостаток заключается в том,что, в случае лестницы с поворотом, непосредственно перед поворотом или после него на наружной стороне лестницы зачастую получается нерегулярная линия выступающих кромок, особенно в случае малого количества относительно строго выровненных ступеней непосредственно перед поворотом или сразу после него. Это означает, что либо приходится использовать нерегулярную настенную тетиву, либо, в противном случае, не удается поддерживать постоянное расстояние между выступающими кромками ступеней и верхней кромкой настенной тетивы. С другой стороны, в этой нерегулярной части возможен незначительный поворот ступеней вручную для достижения ситуации, в которой линия выступающих кромок параллельна верхней кромке настенной тетивы. Однако такая коррекция все же не облегчает хождение по лестнице. Задача настоящего изобретения заключается в том, чтобы разработать новый способ создания лестницы, который позволил бы преодолеть вышеупомянутые недостатки существующих способов проектирования. Эта задача решается тем, что в способе,соответствующем изобретению, на этапе деления определяют, по существу, постоянное взаимное расстояние вблизи линии передвижения вдоль линии измерения, которую определяют для каждой пары соседних базовых линий так,что линия измерения образует, по существу,постоянный угол, по меньшей мере, с одной из соседних с ней базовых линий. В соответствии с настоящим изобретением путем измерения расстояний между соседними базовыми линиями, т.е. в частности ширины проступей, вблизи линии передвижения вдоль 3 линий измерения, которые, в отличие от самой линии передвижения, образуют постоянный угол, по меньшей мере, с одной из соседних базовых линий, можно спроектировать лестницу, по которой легче ходить, и что можно избежать нерегулярного искривления линии выступающих кромок на внешней стороне лестницы непосредственно перед поворотом или сразу после него. По сравнению с известными способами проектирования лестницы, выровненные ступени непосредственно перед поворотом или сразу после него, в основном, будут иметь большую ширину проступи, тогда как другие ступени будут иметь соответственно меньшую ширину проступи. В конкретном варианте осуществления способа, соответствующего изобретению, лестница имеет два противоположных конца и, начиная, по меньшей мере, от базовой линии на ступени, по меньшей мере, на первом из упомянутых противоположных концов, соседнюю базовую линию, располагаемую ближе ко второму из концов, каждый раз располагают, по существу, на постоянном взаимном расстоянии,измеряемом вблизи линии передвижения вдоль линии измерения, образуя каждый раз одну из пар соседних базовых линий, причем линию измерения определяют для этой последней пары соседних базовых линий так, что линия измерения образует, по существу, постоянный угол с той базовой линией, которая является ближайшей к первому концу, и/или с той базовой линией, которая является ближайшей ко второму концу. В предпочтительном конкретном варианте осуществления способа, соответствующего изобретению, по существу, постоянный угол является углом, находящимся в диапазоне 80-100,предпочтительно углом, находящимся в диапазоне 85-95, наиболее предпочтительно углом,составляющим примерно 90. В другом предпочтительном конкретном варианте осуществления способа, соответствующего изобретению, линия измерения имеет длину, равную, по существу, постоянному взаимному расстоянию, и ее располагают относительно линии передвижения таким образом, что некоторая предварительно определенная точка на линии измерения, предпочтительно ее средняя точка, оказывается на линии передвижения. Другие конкретные признаки и преимущества изобретения станут очевидными из нижеследующего описания нескольких конкретных вариантов осуществления способа согласно настоящему изобретению. Позиции, указываемые в этом описании, относятся к прилагаемым чертежам, где фиг. 1 изображает схематически вид сверху на прямую известную лестницу, которая полностью выровнена; фиг. 2 - схематически вид сверху на такую же прямую лестницу, как та, что изображена на 4 фиг. 1, но спроектированную в соответствии со способом согласно настоящему изобретению; фиг. 3 - в уменьшенном масштабе схематически вид, в разрезе по линии III-III на фиг. 1 и 2; фиг. 4 - в уменьшенном масштабе, схематически вид сбоку, по стрелкам IV-IV, показанным на фиг. 1; фиг. 5 - в уменьшенном масштабе, схематически вид сбоку, по стрелкам V-V, показанным на фиг. 2; фиг. 6 - схематически вид сверху на одну ступень, иллюстрирующий альтернативный способ измерения; фиг. 7 - схематически вид сверху на известную лестницу с поворотом в четверть оборота, полностью выровненную для достижения равных расстояний вдоль внутренней тетивы; фиг. 8 - схематически вид сверху на такую же лестницу, как та, что изображена на фиг. 7,но спроектированную в соответствии со способом согласно настоящему изобретению; фиг. 9 а, 9b и 10 а, 10b изображают схематически разрезы в уменьшенном масштабе, по линиям IXa-IXa, IXb-IXb, Xa-Xa и Хb-Хb соответственно, показанным на фиг. 7,на фиг. 11 а, 11b и 12 а, 12b - схематически разрезы в уменьшенном масштабе, по линиямXIa-XIa, XIb-XIb, XIIa-XIIa и XIIb-XIIb, показанным на фиг. 8,фиг. 13 - схематически вид сверху другой известной лестницы с поворотом в четверть оборота, полностью выровненной для достижения равных ширин вдоль внутренней тетивы,фиг. 14 - схематически вид сверху такой же лестницы, как та, что показана на фиг. 13, но спроектированной в соответствии со способом согласно настоящему изобретению,фиг. 15 - в уменьшенном масштабе схематически разрез по линии XV-XV, показанной на фиг. 13 и 14; фиг. 16 а и 16b - в уменьшенном масштабе схематически разрезы по линиям XVIa-XVIa иXVIb-XVIb соответственно, показанным на фиг. 13; фиг. 17 а и 17b - в уменьшенном масштабе схематически разрезы по линиям XVIIa-XVIIa иXVIIb-XVIIb соответственно, показанным на фиг. 14; фиг. 18 - схематически вид сверху на третью известную лестницу с поворотом в четверть оборота, шесть ступеней которой после поворота выровнены; фиг. 19 - в уменьшенном масштабе схематически разрез по линии ХХ-ХХ, показанной на фиг. 18; фиг. 20 а и 20b - в уменьшенном масштабе схематически разрезы по линиям ХХа-ХХа и ХХb-ХХb, показанным на фиг. 18. Одинаковые позиции на разных чертежах обозначают одинаковые или сходные элементы. 5 При осуществлении соответствующего изобретению способа сооружения выровненной лестницы эту лестницу сначала проектируют, а затем осуществляют собственно сооружение. Проектирование лестницы можно проводить либо вручную, либо автоматически с помощью некоторой компьютерной программы, которая реализует этапы способа, соответствующего настоящему изобретению. Для проектирования лестницы измеряют требуемые размеры на месте, где надлежит возвести лестницу, и обычным способом проектируют внутреннюю и внешнюю тетивы 20 и 21. Внешняя тетива 21, как правило, будет прикреплена к стене, и поэтому ее часто называют настенной тетивой. Вместе с тем, следует отметить, что наличие внутренней и/или внешней тетивы не является существенным признаком настоящего изобретения и что лестницу можно также соорудить без внутренней или внешней тетивы. Для проектирования лестницы обычным способом определяют требуемое количество ступеней, составляющее от 1 до n, а также линию 22 передвижения. Она представляет собой линию, которой обычно придерживается пользователь, когда идет вверх или вниз по лестнице. Обычно эту линию проводят на постоянном расстоянии, находящемся в диапазоне 35-45 см,от внутренней тетивы 20 или, в случае отсутствия внутренней тетивы, от внутренней стороны лестницы. В случае витой лестницы с центральной опорной стойкой (колонной) и с поворотами линия передвижения состоит, по меньшей мере, из одной прямой части, за которой следует закругленная часть, имеющая в качестве средней точки центр колонны 23. В соответствии с преобладающими стандартами, ступени, в частности их действительные проступи 24, должны иметь постоянную протяженность или ширину проступи. Эту величину определяют как расстояние по горизонтали между передними кромками или выступающими кромками 26 двух последовательных проступей 24 или, если ступени снабжены вертикальными подступенками 25, соединяющими горизонтальные проступи 24 (и при этом не являющимися существенным признаком изобретения, поскольку такие подступенки можно легко исключить), расстояние по горизонтали между передними поверхностями двух последовательных подступенков 25. При осуществлении известных способов определяют длину линии 22 передвижения и делят ее на n-1 (т.е. на количество ступеней минус единица), чтобы получить конкретное взаимное расстояние между подступенками 25 или передними кромками 26, которое измеряют вдоль самой линии 22 передвижения. В случае невыровненной лестницы подступенки 25 или передние кромки 26 расположены под прямыми углами к линии 22 передвижения. В выровненных лестницах некоторое 6 количество ступеней повернуты вокруг фиксированных точек пересечения с линией 22 передвижения, а в полностью выровненной лестнице все ступени повернуты вокруг этих фиксированных точек. Как пояснялось выше, известны различные способы выравнивания, которые могут быть применены при осуществлении способа, соответствующего настоящему изобретению. Эти способы основаны на различных разметках ширины ступеней на внутренней тетиве 20. Несколько способов выравнивания описаны на c. 67-72 монографии "Stairbuilding and handrailing" by W. and A. Mowat, упоминаемой здесь для справок. Поскольку специалисту в данной области техники различные способы выравнивания хорошо известны, их подробное описание здесь опущено. Среди известных способов выравнивания можно упомянуть способ улавливания (предусматривающий линейное увеличение ширины проступи на внутренней тетиве по направлению к колонне или центру поворота),гармоническое выравнивание, выравнивание в бесконечности и, в случае прямых лестниц, создание искривленной лестницы, являющейся прямой лестницей, ступени которой повернуты таким образом, что их передние кромки не перпендикулярны линии продвижения. Эти способы описаны в первоисточнике "Trappen" by H.Van Daele and V. Seys edited by De Sikkel, который тоже упоминается здесь для справок. Другой способ выравнивания заключается в делении внутренней тетивы на равные части. За счет этого получают прямую внутреннюю тетиву, а значит, и прямые перила, что приводит к экономичной лестнице, которая поэтому является предпочтительной в соответствии с изобретением. Сразу же после деления линии 22 передвижения на равные части и фиксации точек пересечения подступенков 25 или передних кромок 26 ступеней с внутренней тетивой 20 посредством одного из способов выравнивания можно без затруднений расположить или вычертить эти подступенки 25 или передние кромки 26. Способ, соответствующий настоящему изобретению, отличается от вышеописанных известных способов тем, что линию 22 передвижения не делят на равные части вдоль самой этой линии 22. Вместо этого, определяют взаимное расстояние между последовательными подступенками 25 или передними кромками 26 вдоль линии 27 измерения, которую определяют для каждой пары соседних подступенков 25 или передних кромок 26 таким образом, что линия измерения образует, по существу, постоянный угол, по меньшей мере, с одним из соседних подступенков 25 или передних кромок 26. Поскольку в случае выровненной лестницы линия 22 передвижения не образует постоянного угла с подступенками 25 или передними кромками 26 каждой из ступеней, ступени, спроектированные способом, соответствующим настоящему изобретению, имеют иную форму и ориента 7 цию, нежели ступени, спроектированные известными способами. Вместо принятия подступенка 25 или передней кромки 26 ступени в качестве базовой линии для проектирования лестницы, можно определить другую базовую линию для каждой ступени в предварительно определенном положении относительно ее передней кромки 26. Сразу же после расположения базовых линий на упомянутых, по существу, постоянных взаимных расстояниях в соответствии со способом,соответствующим изобретению, можно вычертить подступенки 25 и передние кромки 26 в предварительно определенном положении относительно базовых линий. Эти базовые линии предпочтительно параллельны передней кромке 26, а в наиболее предпочтительном варианте совпадают с этой передней кромкой 26. Поэтому в последующем описании передние кромки 26 ступеней будут приняты в качестве базовых линий. Это дает преимущество, заключающееся в том, что при разнесении передних кромок 26 на постоянные взаимные расстояния вдоль внутренней тетивы 20 можно использовать совершенно прямую внутреннюю тетиву 20 и совершенно прямые перила, что очень экономично. Такую совершенно прямую тетиву 20 нельзя было бы получить, например, путем разнесения подступенков 25 на равные расстояния вдоль внутренней тетивы 20 ввиду того, что, по меньшей мере, некоторое количество ступеней выравниваeтся таким образом, что между передними кромками 26 и подступенками 25 ступеней не существует постоянного расстояния, измеренного в продольном направлении внутренней тетивы 20. Конечно, когда ступени выровнены на внутренней тетиве 20 таким образом,что получается искривленная тетива 20, это вообще не важно или маловажно. На фиг. 1 показан вид сверху прямой лестницы, спроектированной в соответствии с известным способом. Эта лестница содержит прямую внутреннюю тетиву 20, прямую внешнюю или настенную тетиву 21, ступени, пронумерованные от 1 до 15 и представленные их передними кромками 26 и, посредством пунктирных линий, их подступенками 25, а также нижнюю и верхнюю колонну или стойку 23. На внутренней тетиве 20 передние кромки 26 расположены на постоянных взаимных расстояниях, так что получается прямая внутренняя тетива 20, как показано на фиг. 3. На линии 22 передвижения постоянные взаимные расстояния d между передними кромками 26 измерены вдоль самой линии передвижения, так что в этом случае тоже получается, по существу, прямая внутренняя тетива 20, как показано на фиг. 4. Недостаток этой лестницы, спроектированной в соответствии с известным способом, заключается в том,что по ней очень непросто ходить. В частности,спускающийся по этой лестнице будет испытывать не очень-то приятное ощущение, подходя к 8 низу лестницы, поскольку возникнет впечатление, будто ступени на этом конце являются относительно узкими, несмотря на то, что они имеют ту же самую ширину проступи, измеренную вдоль линии 22 передвижения. На фиг. 2 показана такая же прямая лестница, как та, которая изображена на фиг. 1, но теперь спроектированная способом, соответствующим настоящему изобретению. На внутренней тетиве 20 передние кромки 26 снова находятся на одинаковом постоянном взаимном расстоянии, так что получается такая же прямая внутренняя тетива 20, как та, которая изображена на фиг. 3. Вместе с тем, на линии 22 передвижения постоянные взаимные расстояния d между передними кромками 26 измерены не вдоль линии 22 передвижения, а вдоль линий 27 измерения, которые образуют, по существу, постоянный угол , равный 90, с одной из передних кромок 26 каждой пары соседних передних кромок, а в конкретном варианте осуществления, изображенном на фиг. 2, - каждый раз с передними кромками 26, расположенными ближе к низу лестницы. Хотя этот уголможет быть выбран в широких пределах, предпочтение отдается углу , находящемуся в диапазоне 80100, более конкретно - углу , находящемуся в диапазоне 85-95, а в наиболее предпочтительном варианте - углу , составляющему примерно 90. В случае лестницы с поворотом, которая в значительной степени не выровнена, так что в повороте имеются полностью клиновидные забежные ступени, особо предпочтителен угол ,близкий к или равный 90. С другой стороны,уголменее важен в случае строго выровненных лестниц, когда угол, определяемый двумя последовательными передними кромками, довольно постоянен или когда нет явно выраженных забежных ступеней. Для проектирования лестницы, изображенной на фиг. 2, сначала вычерчивают передние кромки 26 верхней ступени 15 и нижней ступени 1 в желаемом положении. После этого фиксируют точки пересечения передних кромок 26 с внутренней тетивой 20 на взаимно постоянных расстояниях. Потом, начиная с передней кромки 26 ступени 15 на верхнем конце лестницы, располагают переднюю кромку 26 ступени 14 на упомянутом постоянном расстоянии d,измеряемом вдоль линии 27 измерения, которая образует прямой уголс передними кромками 26 ступени 14. Более конкретно линия 26 измерения имеет длину, равную расстоянию d, и ее располагают таким образом, что середина 28 этой линии 27 измерения оказывается на линии 22 передвижения. Вместо средней точки 28, в качестве точки пересечения с линией 22 передвижения можно принять другую точку, находящуюся на линии 27 измерения, например одну из концевых точек или некоторую точку между ними. 9 Сразу же после расположения передней кромки 26 ступени 14 таким образом этим же образом располагают переднюю кромку 26 ступени 13, а затем кромки дальнейших ступеней вплоть до нижнего конца лестницы. По сравнению с расстоянием d, показанным на фиг. 1, расстояние d, показанное на фиг. 2,принято несколько меньшим для того, чтобы достичь той же самой общей длины лестницы. Следовательно, расстояние d нельзя определить простым делением общей длины линии 22 передвижения на количество ступеней n минус единица. На практике, для начала можно принять несколько меньшее расстояние d. Очевидно, что посредством выбранного меньшего расстоянияd переднюю кромку 26 нижней ступени 1 делают выступающей за нижний конец лестницы,т.е. выступающей за предварительно определенное положение для этой передней кромки нижней ступени, потом это расстояние d еще немного уменьшают, и снова осуществляют расположение передних кромок 26 разных ступеней. Если передняя кромка нижней ступени выступает за свое предварительно определенное положение, то осуществляют дальнейшее уменьшение расстояния d. С другой стороны, если передняя кромка не выступает достаточно далеко, то выбирают некоторое промежуточное расстояние d до тех пор, пока передняя кромка 26 нижней ступени не совпадет, по существу, точно со своим предварительно определенным положением. Вышеописанный способ может быть вручную осуществлен специалистом в данной области техники, которому - после приобретения некоторого опыта - придется лишь повторить вышеописанный процесс несколько раз. С другой стороны, этот способ также можно осуществить с помощью компьютера, запрограммированного на расчет различных положений передних кромок 26 и на изменение расстояния d до тех пор,пока передняя кромка 26 нижней ступени не окажется в предварительно определенном положении. В первом возможном конкретном варианте осуществления расположения передних кромок 26, по существу, на постоянных взаимных расстояниях уголмежду передними кромками 26 и линиями 27 измерения также можно адаптировать таким образом, что передняя кромка 26 нижней ступени 1 расположится в желаемом,предварительно определенном положении. В самом деле, чем меньше угол , тем меньше общая длина лестницы, и наоборот, и чем больше становится угол , достигая 90, тем больше общая длина лестницы при расположении последовательных передних кромок в соответствии с вышеописанным способом. В этой связи следует отметить, что уголне обязательно должен быть углом, равным 90. В лестнице, показанной на фиг. 2, не возникает 10 разницы и тогда, когда этот угол содержит, например, около 80 (=') или даже меньше. Конечно, в таком случае расстояние d', измеряемое под таким более острым углом, будет больше,чем расстояние d, но передние кромки 26 ступеней будут располагаться, по существу, в том же самом положении (см. линии 27 измерения, показанные у штрихпунктирных линий на фиг. 2). В дополнительном возможном конкретном варианте осуществления линии измерения также можно вычертить или расположить под постоянным угломотносительно передней кромки 26 ближней кверху ступени каждой пары ступеней, т.е. начиная с передней кромки 26 ступени 15. И опять, этот уголне обязательно должен быть углом, равным 90. Еще в одном возможном конкретном варианте осуществления для каждой пары соседних передних кромок можно определять линию измерения, образующую упомянутый, по существу, постоянный угол , например, с кромкой 26,расположенной ближе к верху, и другой, по существу, постоянный угол , например, с передними кромками 26, расположенной ближе к низу. Совершенно аналогично углу , уголпредпочтительно находится в диапазоне 80100, более предпочтительно в диапазоне 8595, и может составлять, в частности, 90. В этом возможном конкретном варианте осуществления можно использовать, например, искривленную линию измерения, имеющую, по существу, постоянную длину, но ее радиус кривизны при этом адаптирован к образованию упомянутых, по существу, постоянных угловис соседними передними кромками 26. С другой стороны, можно использовать ломаную линию измерения, образующую излом. Угол, под которым происходит излом линии измерения, можно адаптировать для каждой пары соседних передних кромок с целью достижения желаемых углови . Практически реализуемый конкретный вариант осуществления, в котором углыиравны примерно 90, представляет собой конкретный вариант осуществления, изображенный на фиг. 6. В этом конкретном варианте осуществления используется окружность 29, имеющая центр 30 и, по существу, постоянный диаметр. Эту окружность 29 располагают, помещая ее центр 30 на линию 22 передвижения таким образом, что уже расположенная передняя кромка 26 оказывается касательной к этой окружности. Затем располагают следующую переднюю кромку 26 по касательной к окружности 29. Таким образом, линия 27 измерения, которая имеет длину, равную диаметру окружности 29, и которая состоит из двух радиусов, проходящих через две точки 30' контакта, образует углыипо 90 с передними кромками 26. Несмотря на то, что в этом конкретном варианте осуществления, предусматривающем использование ок 11 ружностей, линии измерения фактически не вычерчиваются, по существу, постоянное взаимное расстояние d вдоль линий 27 измерения все равно определяется. На фиг. 7 показана лестница с поворотом в четверть полного оборота, спроектированная в соответствии с известным способом, а на фиг. 8 такая же лестница, спроектированная в соответствии со способом, соответствующим изобретению. Внутренняя тетива 20 этой лестницы с поворотом в четверть полного оборота состоит из нижней части 20' и верхней части 20", а внешняя тетива 21 также состоит из нижней части 21' и верхней части 21". Вместо начала с одного конца лестницы, передние кромки 26 нижней ступени 1 и верхней ступени 15 лестницы, изображенной на фиг. 8, теперь располагают, начиная с обоих концов лестницы. Начиная и с верхнего, и с нижнего конца лестницы, использовали то же самое взаимное расстояние d и тот же самый угол(равный 90). Переднюю кромку 26 ступени 6 справа в середине поворота располагали, начиная каждый раз с обоих концов. Взаимное расстояние d изменяли до тех пор,пока эта передняя кромка 26 не располагалась,по существу, в одном и том же положении как при начале с верхнего, так и при начале с нижнего конца лестницы. Таким образом, способ,соответствующий изобретению, оказывается одинаково применимым к частям лестницы перед поворотом и после него, т.е. каждый раз в направлении от соответствующего конца лестницы к повороту. Должно быть очевидным, что те же самые версии или модификации, которые можно применить к этому конкретному варианту осуществления, описанному выше, применимы и к конкретному варианту осуществления,показанному на фиг. 2. Сравнивая лестницы, показанные на фиг. 7 и фиг. 8, можно заметить, что в лестнице, спроектированной в соответствии с известным способом, ступень 4, расположенная непосредственно перед поворотом, и особенно ступень 8,расположенная сразу после поворота, оказались более узкими, чем первая или последняя ступени, тогда как в лестнице, соответствующей изобретению и изображенной на фиг. 8, этого нет. В качестве первого результата сравнения следует отметить, что по лестнице, показанной на фиг. 7, ходить труднее, чем по лестнице, изображенной на фиг. 8, особенно при спуске по лестнице. Дополнительный результат заключается в том, что лестница, показанная на фиг. 8,имеет более регулярную линию 31 выступающих кромок на внешней тетиве 21. Внутренние стороны внутренних тетив 20' и 20" известной лестницы изображены на фиг. 9 а и 9b. Поскольку передние кромки 26 ступеней отстоят друг от друга вдоль внутренней тетивы на регулярные расстояния, следовательно,обе внутренние части 20' и 20" тетив, а также перила, которые не изображены, являются со 003985 12 вершенно прямыми. Этот вывод справедлив и для внутренних тетив 20' и 20", соответствующих изобретению и изображенных на фиг. 11 а и 11b соответственно. Вместе с тем, внешние тетивы 21' и 21" являются изогнутыми вследствие выравнивания ступеней, а более конкретно - по всей их длине,поскольку рассматриваемая сейчас лестница является полностью выровненной лестницей. Как можно увидеть на фиг. 10 а и 10b, результат применения способа, соответствующего известному уровню техники, заключается в получении нерегулярной линии 31 выступающих кромок(содержащей прямую часть для ступеней 1-5,перегиб после ступени 5 и перед ступенью 8 и снова прямой участок для ступеней 8-15). В самом деле, особенно для ступеней 7 и 8, можно заметить, что, в отличие от линии 31 выступающих кромок, соответствующей плавной линии, между передними кромками 26 и верхом вычерченной внешней тетивы 21 имеется большее расстояние. Конечно, с практической точки зрения, эта лестница не имеет изящных очертаний. Поэтому можно было бы попытаться устранить этот дефект, делая ступени 7 и 8, например, более широкими, но это привело бы к тому,что ступени 2 и 6 стали бы слишком узкими. Следовательно, по такой лестнице было бы попрежнему нелегко ходить. Как можно увидеть на фиг. 12 а и 12b, способ, соответствующий изобретению, приводит к получению гладкой линии 31 выступающих кромок. Следовательно, можно вычертить верх внешней тетивы 21 на постоянном расстоянии от выступающих кромок 26, так что автоматически получается лестница с изящными очертаниями. Более того, по этой лестнице легче ходить, потому что все ступени имеют одну и ту же ширину. Существенное различие с известной лестницей заключается в том, что ступени на нижнем и верхнем концах лестницы имеют несколько меньшую ширину проступи, так что на этих концах внешние тетивы 21' и 21" оказываются несколько круче. На фиг. 13 показана полностью выровненная известная лестница с поворотом в четверть полного оборота, причем ее поворот расположен близко к ее нижнему концу. На фиг. 14 показана такая же лестница, спроектированная в соответствии со способом, соответствующим настоящему изобретению (начиная с передней кромки верхней ступени 15 и с измерением расстояния d в соответствии с линией 27 измерения, которая перпендикулярна (угол =90) этой передней кромке и которая пересекает линию 22 передвижения в ее средней точке 28; вместе с тем, из эстетических соображений, нижняя ступень сделана несколько более широкой или глубокой). И опять можно заметить, что ступень 5 известной лестницы значительно уже, чем ступени на обоих концах, в частности ее ширина 13 составляет примерно 3 см, тогда как верхняя ступень имеет ширину примерно 19 см. Внутренняя тетива для обеих лестниц представляет собой одну и ту же прямую тетиву, которая изображена на фиг. 15. Внешние тетивы 21' и 22" известной лестницы показаны на фиг. 16 а и 16b. Можно заметить, что у ступени 5, расположенной сразу после поворота, между ее выступающей кромкой 26 и плавным верхом внешней тетивы 21" имеется значительно большее расстояние, тогда как у ступени 3 выступающая кромка 26 доходит почти до верха внешней тетивы 21'. Конечно, это неэстетично. Нерегулярное расстояние от линии 31 выступающих кромок до верха внешней тетивы 21 возникает из-за того, что линия 31 выступающих кромок не является плавной линией. Фактически, от ступени 15 до ступени 6 эта линия выступающих кромок является прямой линией. Это означает, что переход от вогнутого верха внешней тетивы 21" на ее верхнем участке к выпуклому верху внешней тетивы 21' на ее нижнем участке приходится делать на очень коротком расстоянии. Конечно, это приводит к резким перегибам или, иными словами, к негладкой линии. В лестнице, спроектированной в соответствии со способом, соответствующим изобретению, линия выступающих кромок на внешних тетивах 21' и 22" является гладкой линией, которая начинается уже от верхних ступеней 15,14, 13, . Таким образом, получается плавный переход между вогнутым верхом и выпуклым верхом тетив 21" и 21' без какого бы то ни было резкого искривления на ступени 5, расположенной сразу после поворота. На фиг. 18 изображена известная лестница,которая отличается от лестницы, изображенной на фиг. 13, тем, что верхние ступени 10-15 не выровнены. Выровнены только ступени 1-9,если говорить более конкретно - способом гармонического выравнивания. Благодаря этому способу гармонического выравнивания внутренняя тетива, которая изображена на фиг. 19,оказывается искривленной, начиная со ступени 9, в соответствии с гладкой линией. Вместе с тем, несмотря на этот способ выравнивания,очевидно, что особенно ступень 5 не является достаточно глубокой для того, чтобы можно было легко идти по лестнице. Более того, линия 31 выступающих кромок на внешней тетиве 21" сверху донизу последовательно состоит из двух прямых частей, а именно, включающих в себя ступени 15-10 и ступени 9-6, после которых идет круто поворачивающая кривая по выступающим кромкам ступеней 5 и 4. Когда верх внешней тетивы 21" сделан более гладким, как показано на фиг. 20b, это приводит к слишком большому расстоянию между выступающей кромкой ступени 5 и верхом внешней тетивы 21". Действуя абсолютно так же, как в случае лестниц, изображенных на фиг. 13 и 14, этот 14 недостаток можно преодолеть, применяя способ, соответствующий настоящему изобретению, но результат этого применения на чертеже не показан. Из вышеизложенного описания нескольких конкретных вариантов осуществления способа, соответствующего изобретению, должно быть ясно, что в него можно внести многочисленные изменения, не выходя за рамки объема притязаний изобретения, определяемого прилагаемой формулой изобретения. В частности, должно быть ясно, что способ измерения взаимных расстояний d можно применять в сочетании с любым существующим способом выравнивания и ко многим различным типам лестниц. Например, его можно применять не только к выровненным прямым лестницам или лестницам с поворотом в четверть полного оборота, но и к лестницам с поворотом в половину полного оборота. Кроме того, лестницы могут быть так называемыми геометрическими лестницами, которые не имеют колонны в своих поворотах. Чтобы избежать резких изгибов во внутренних тетивах или в перилах таких лестниц в месте поворота, ступени, расположенные перед поворотом и/или после него, должны быть строго выровнены. Именно в этом случае способ, соответствующий изобретению, обеспечивает большое преимущество над известными способами. Конечно, объем притязаний изобретения охватывает лестницы, которые могут быть изготовлены из разных материалов и собраны любым известным способом. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сооружения выровненной лестницы, содержащей ступени с проступями и с явно выраженными передними кромками, причем этот способ включает в себя этап проектирования лестницы и этап собственно сооружения спроектированной лестницы, при этом на этапе проектирования определяют линию передвижения по лестнице, затем определяют базовую линию для каждой ступени в предварительно определенном положении относительно ее передней кромки, затем распределяют базовые линии вдоль линии передвижения таким образом, что базовые линии каждой пары двух соседних базовых линий располагаются, по существу, на постоянном расстоянии друг от друга вблизи линии передвижения, при этом, по меньшей мере, некоторое количество ступеней выровнено таким образом, что их передние кромки ограничивают угол, отличный от прямого угла, с линией передвижения, отличающийся тем, что на этапе распределения определяют, по существу, постоянное взаимное расстояние вблизи линии передвижения вдоль линии измерения, которую определяют для каждой пары соседних базовых линий так, что линия измере 15 ния образует, по существу, постоянный угол, по меньшей мере, с одной из соседних с ней базовых линий. 2. Способ по п.1, отличающийся тем, что базовые линии определяют на ступенях таким образом, что они оказываются либо параллельными передней кромке ступеней, либо совпадают с ней. 3. Способ по п.1 или 2, отличающийся тем,что, по существу, постоянный угол является углом в диапазоне 80-100, предпочтительно в диапазоне 85-95, наиболее предпочтительно составляющем примерно 90. 4. Способ по любому из пп.1-3, отличающийся тем, что, начиная, по меньшей мере, от базовой линии на ступени, по меньшей мере, на первом из концов лестницы, соседнюю базовую линию, располагаемую ближе ко второму из концов лестницы, каждый раз располагают, по существу, на постоянном взаимном расстоянии,измеряемом вблизи линии передвижения вдоль линии измерения, образуя каждый раз одну из пар соседних базовых линий, причем линию измерения определяют для последней пары соседних базовых линий так, что линия измерения образует, по существу, постоянный угол с той базовой линией, которая является ближайшей к упомянутому первому концу, и/или с той базовой линией, которая является ближайшей ко второму концу. 5. Способ по п.4, отличающийся тем, что линию измерения определяют так, что она образует, по существу, постоянный угол с базовой линией, которая является ближайшей к первому концу, и другой, по существу, постоянный угол с базовой линией, которая является ближайшей ко второму концу. 6. Способ по п.5, отличающийся тем, что другой, по существу, постоянный угол является углом в диапазоне 80-100, предпочтительно в диапазоне 85-95, наиболее предпочтительно составляющем примерно 90. 7. Способ по п.6, отличающийся тем, что каждый раз используют окружность, имеющую центр и диаметр, равный, по существу, постоянному взаимному расстоянию, для расположения соседней базовой линии, располагаемой ближе ко второму концу, причем эту окружность располагают так, что ее центроказывается, по существу, на линии передвижения, вследствие чего базовая линия, располагаемая вблизи первого конца, является касательной к этой окружности, а соседняя базовая линия, располагаемая вблизи второго конца, оказывается расположенной также по касательной к этой окружности. 8. Способ по любому из пп.4-7, отличающийся тем, что, начиная от базовой линии на ступени на первом конце лестницы, соседнюю базовую линию, располагаемую ближе ко второму концу, каждый раз располагают, по существу, на постоянном взаимном расстоянии до тех пор, пока не будет образована базовая линия ступени на 16 втором конце лестницы, и в случае, если эта последняя базовая линия будет расположена таким образом, что передняя кромка этой ступени, по существу, не совпадает со вторым концом лестницы, расположение базовых линий начинают заново, делая это либо с меньшим, по существу, постоянным взаимным расстоянием и/или, по существу,с постоянным углом, который больше отличается от прямого угла, в случае, когда передняя кромка ступени на втором конце выходит за этот конец,либо с большим, по существу, постоянным взаимным расстоянием и/или по существу, с постоянным углом, который меньше отличается от прямого угла, в случае, когда передняя кромка ступени на втором конце не доходит до этого второго конца. 9. Способ по любому из пп.4-7, отличающийся тем, что, начиная от базовой линии на ступени на первом конце лестницы, соседнюю базовую линию, располагаемую ближе ко второму концу, каждый раз располагают, по существу, на постоянном взаимном расстоянии, и, начиная от базовой линии на ступени на втором конце, соседнюю базовую линию, располагаемую ближе к первому концу, каждый раз располагают, по существу, на постоянном взаимном расстоянии до тех пор, пока таким образом, начиная как от первого конца, так и от второго конца, не будет расположена предварительно определенная базовая линия, а когда эта предварительно определенная базовая линия не оказывается расположенной, по существу, в одном и том же положении при начале от первого и второго конца лестницы, расположение опорных линий начинают заново, делая это либо с меньшим, по существу, постоянным взаимным расстоянием и/или, по существу, с постоянным углом, который больше отличается от прямого угла, в случае, когда предварительно определенная базовая линия, полученная, начиная от первого конца лестницы, выходит за положение предварительно определенной опорной линии,полученной, начиная от второго конца лестницы,либо с большим, по существу, постоянным взаимным расстоянием и/или, по существу, с постоянным углом, который меньше отличается от прямого угла, в случае, когда предварительно определенная опорная линия, полученная, начиная от первого конца лестницы, не доходит до положения предварительно определенной опорной линии,полученной, начиная от второго конца лестницы. 10. Способ по любому из пп.1-9, отличающийся тем, что линия измерения имеет длину,равную, по существу, постоянному взаимному расстоянию, и ее располагают относительно линии передвижения таким образом, что некоторая предварительно определенная точка на линии измерения оказывается на линии передвижения. 11. Способ по п.10, отличающийся тем, что предварительно определенная точка находится,по существу, в середине линии измерения.
