Блесна

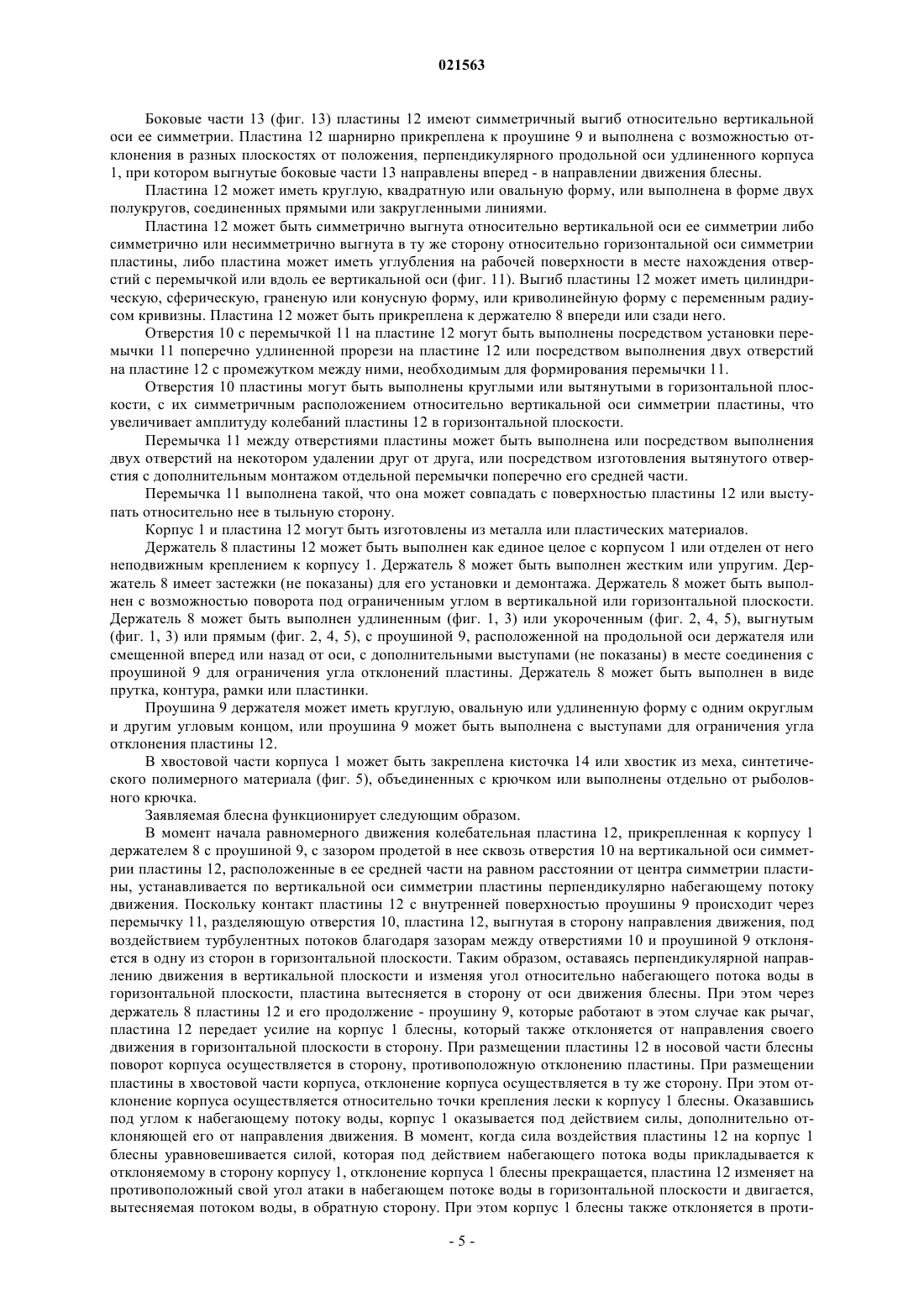

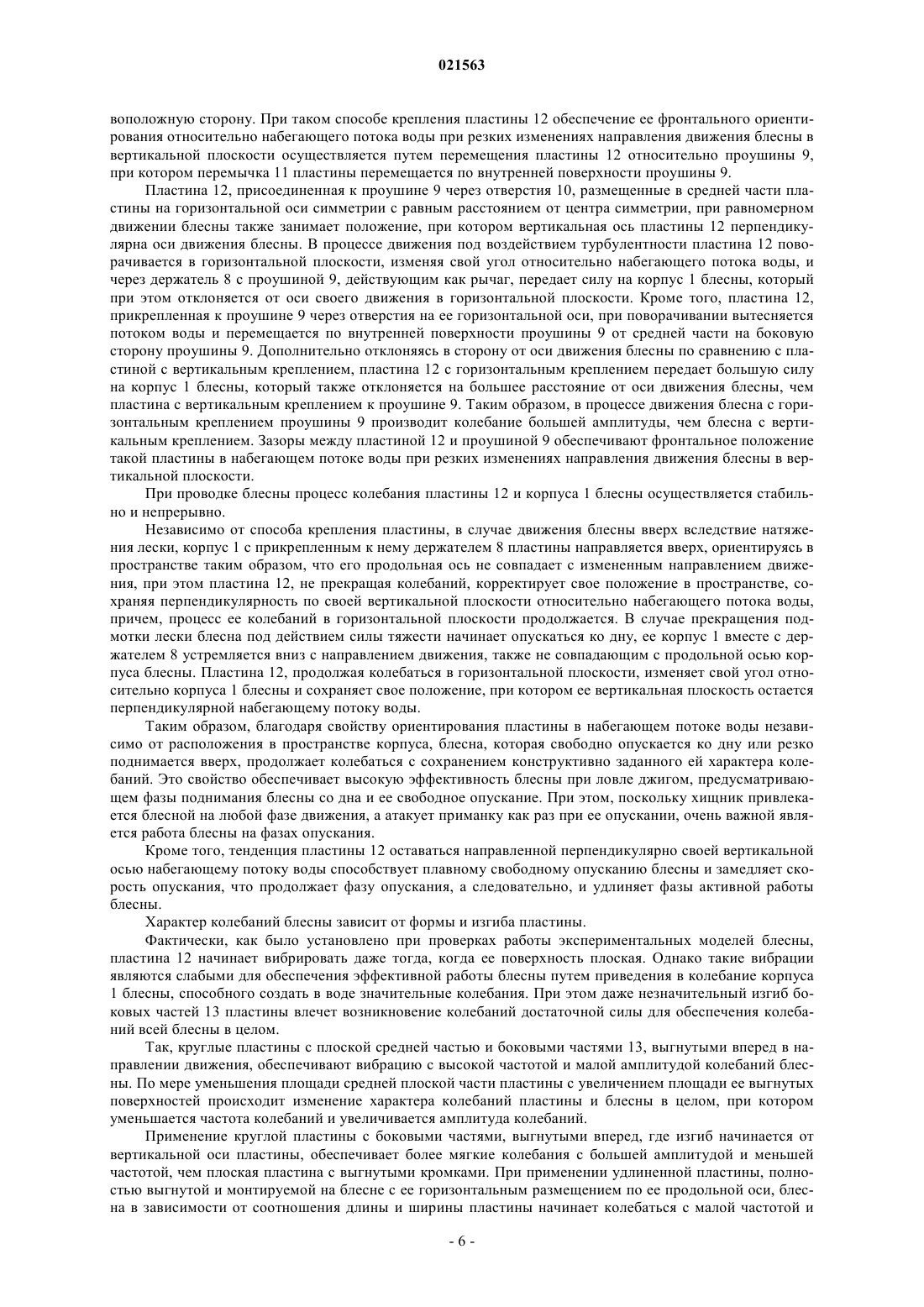

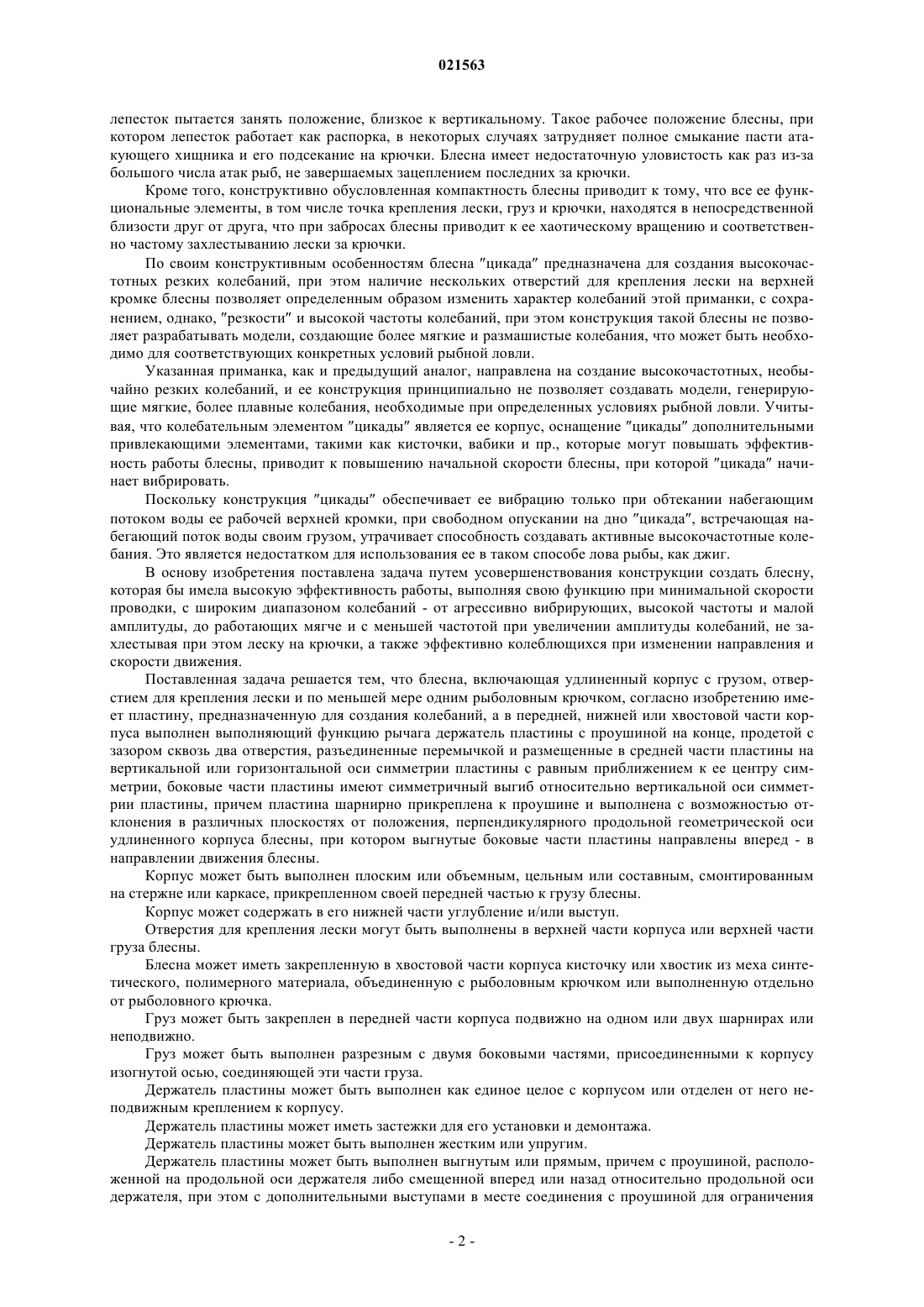

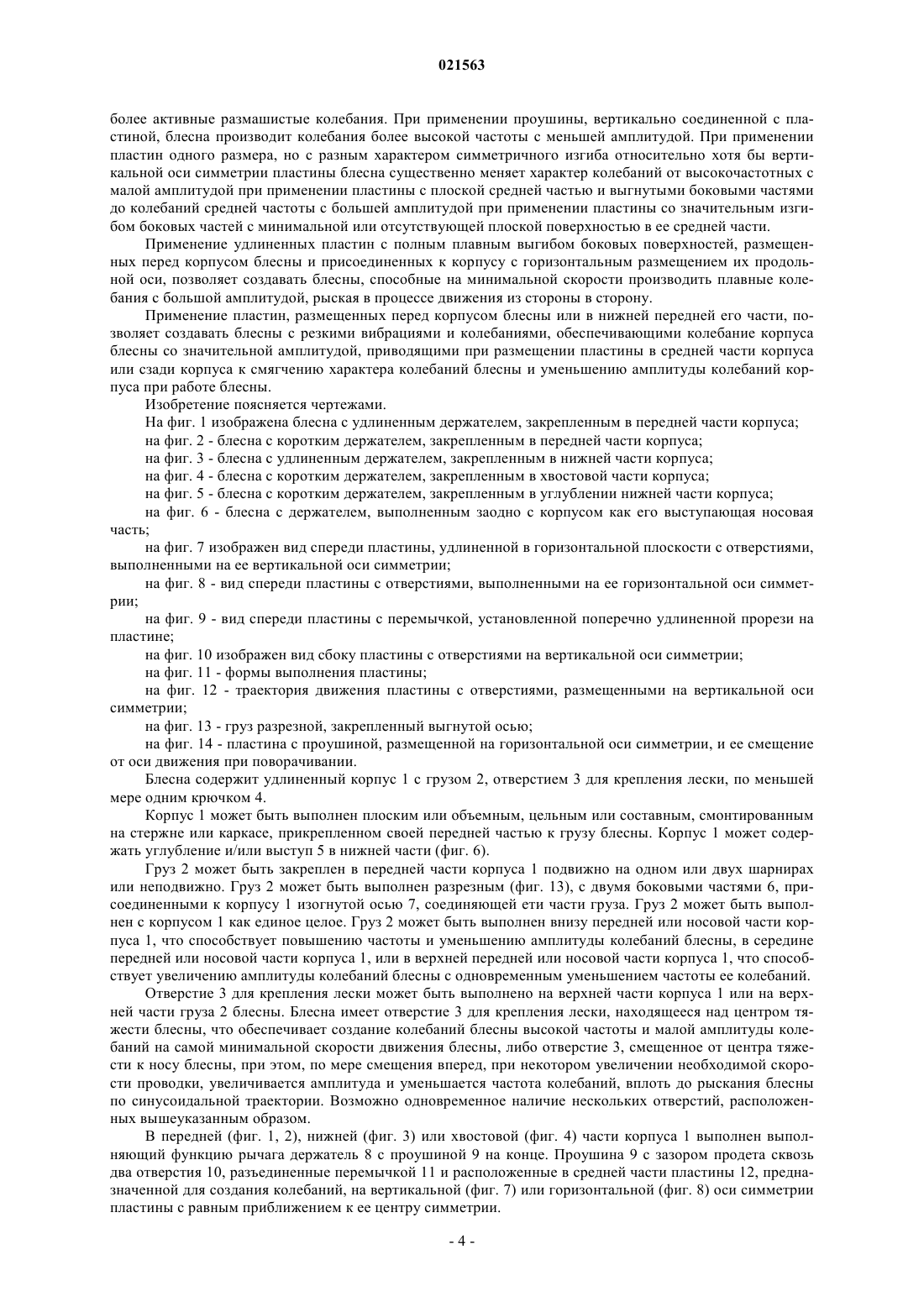

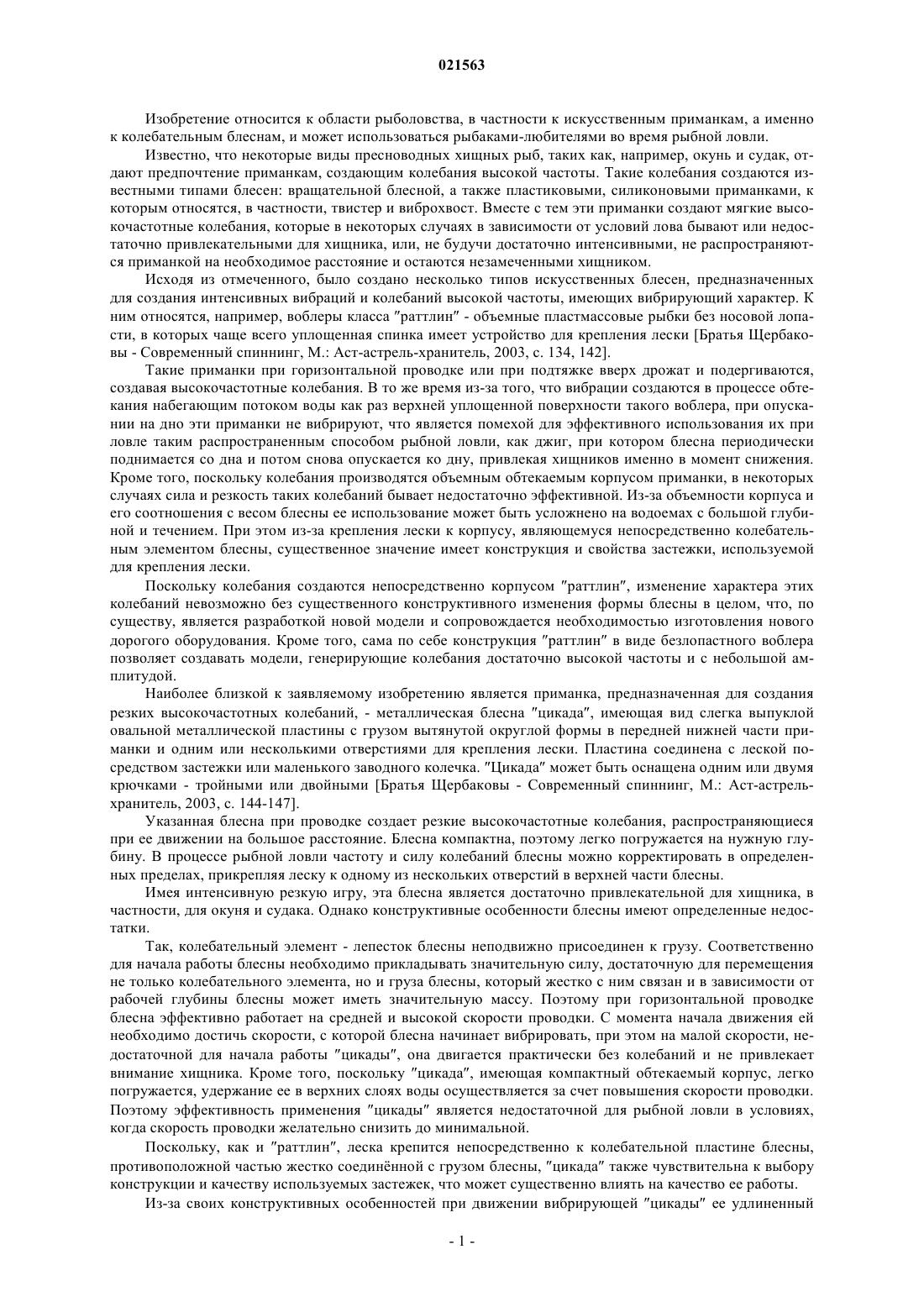

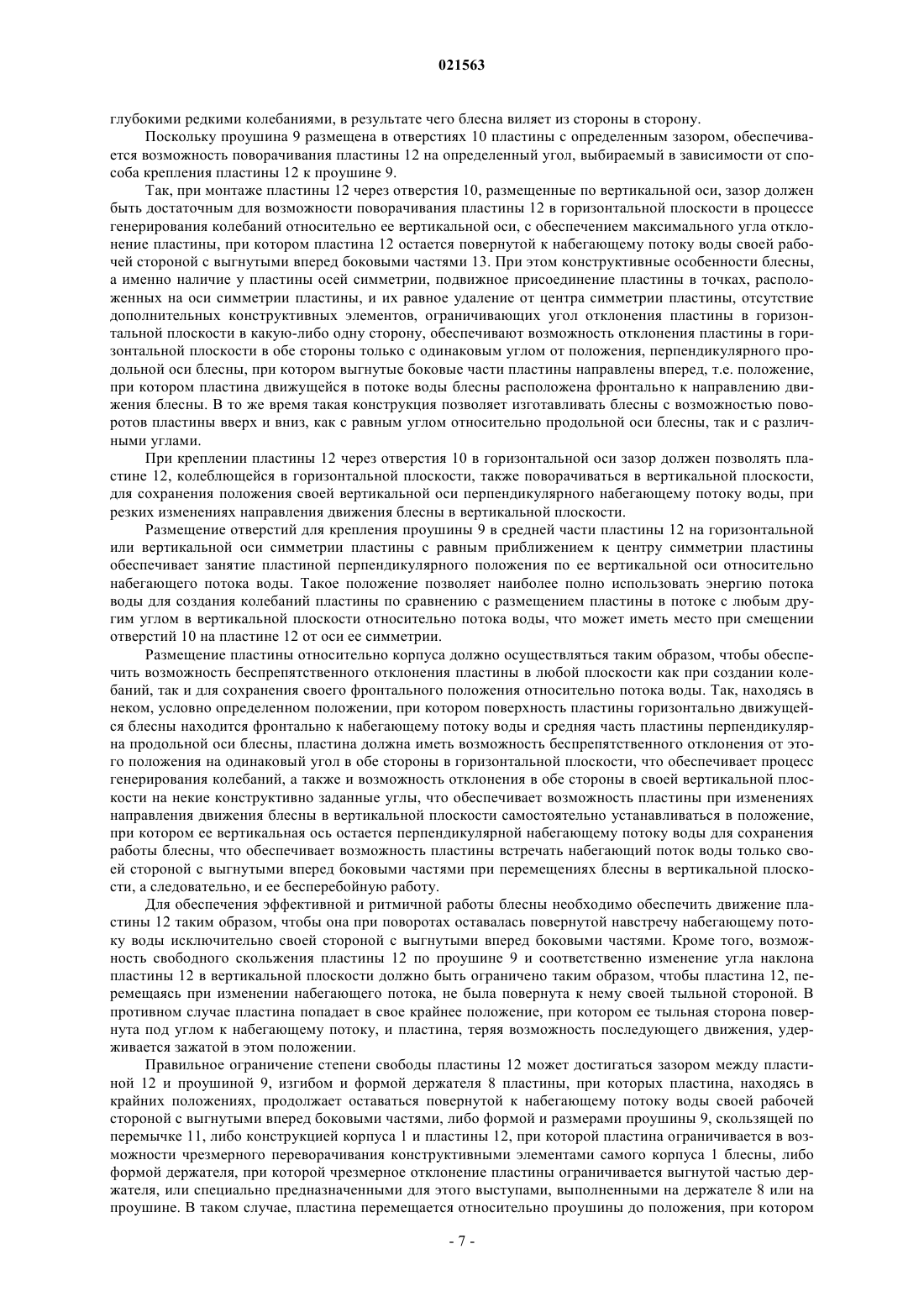

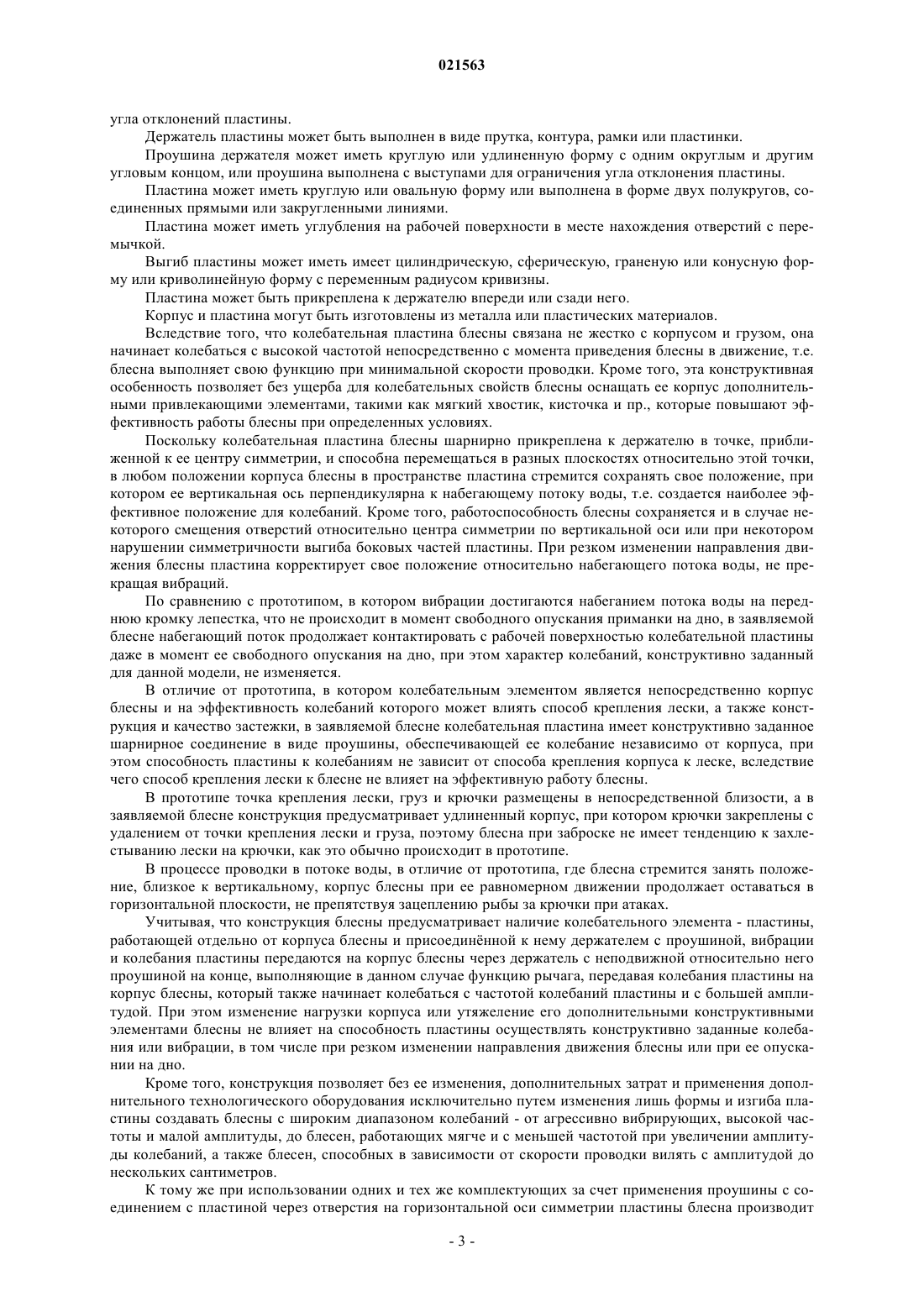

Изобретение относится к области рыболовства, в частности к искусственным приманкам, а именно к колебательным блеснам, и может использоваться рыбаками-любителями во время рыбной ловли. Блесна включает удлиненный корпус с грузом, отверстием для крепления лески, по меньшей мере одним крючком. В передней, нижней или хвостовой части корпуса выполнен держатель пластины с проушиной на конце, продетой с зазором сквозь два отверстия, разъединенные перемычкой и расположенные в средней части пластины на вертикальной или горизонтальной оси с равным приближением к ее центру симметрии. Боковые части пластины симметрично выгнуты относительно вертикальной оси. Пластина шарнирно прикреплена к проушине и выполнена с возможностью отклонения в различных плоскостях от положения, перпендикулярного продольной оси блесны, при котором выгнутые боковые части пластины направлены вперед - в направлении движения блесны. Создана блесна, имеющая высокую эффективность работы, выполняющая свою функцию при минимальной скорости проводки, с широким диапазоном колебаний - от агрессивно вибрирующих, высокой частоты и малой амплитуды до таких, которые работают мягче и с меньшей частотой при увеличении амплитуды колебаний, не захлестывая при этом леску на крючки, а также эффективно колеблются при изменении направления и скорости движения. Изобретение относится к области рыболовства, в частности к искусственным приманкам, а именно к колебательным блеснам, и может использоваться рыбаками-любителями во время рыбной ловли. Известно, что некоторые виды пресноводных хищных рыб, таких как, например, окунь и судак, отдают предпочтение приманкам, создающим колебания высокой частоты. Такие колебания создаются известными типами блесен: вращательной блесной, а также пластиковыми, силиконовыми приманками, к которым относятся, в частности, твистер и виброхвост. Вместе с тем эти приманки создают мягкие высокочастотные колебания, которые в некоторых случаях в зависимости от условий лова бывают или недостаточно привлекательными для хищника, или, не будучи достаточно интенсивными, не распространяются приманкой на необходимое расстояние и остаются незамеченными хищником. Исходя из отмеченного, было создано несколько типов искусственных блесен, предназначенных для создания интенсивных вибраций и колебаний высокой частоты, имеющих вибрирующий характер. К ним относятся, например, воблеры класса раттлин - объемные пластмассовые рыбки без носовой лопасти, в которых чаще всего уплощенная спинка имеет устройство для крепления лески [Братья Щербаковы - Современный спиннинг, М.: Аст-астрель-хранитель, 2003, с. 134, 142]. Такие приманки при горизонтальной проводке или при подтяжке вверх дрожат и подергиваются,создавая высокочастотные колебания. В то же время из-за того, что вибрации создаются в процессе обтекания набегающим потоком воды как раз верхней уплощенной поверхности такого воблера, при опускании на дно эти приманки не вибрируют, что является помехой для эффективного использования их при ловле таким распространенным способом рыбной ловли, как джиг, при котором блесна периодически поднимается со дна и потом снова опускается ко дну, привлекая хищников именно в момент снижения. Кроме того, поскольку колебания производятся объемным обтекаемым корпусом приманки, в некоторых случаях сила и резкость таких колебаний бывает недостаточно эффективной. Из-за объемности корпуса и его соотношения с весом блесны ее использование может быть усложнено на водоемах с большой глубиной и течением. При этом из-за крепления лески к корпусу, являющемуся непосредственно колебательным элементом блесны, существенное значение имеет конструкция и свойства застежки, используемой для крепления лески. Поскольку колебания создаются непосредственно корпусом раттлин, изменение характера этих колебаний невозможно без существенного конструктивного изменения формы блесны в целом, что, по существу, является разработкой новой модели и сопровождается необходимостью изготовления нового дорогого оборудования. Кроме того, сама по себе конструкция раттлин в виде безлопастного воблера позволяет создавать модели, генерирующие колебания достаточно высокой частоты и с небольшой амплитудой. Наиболее близкой к заявляемому изобретению является приманка, предназначенная для создания резких высокочастотных колебаний, - металлическая блесна цикада, имеющая вид слегка выпуклой овальной металлической пластины с грузом вытянутой округлой формы в переднейнижней части приманки и одним или несколькими отверстиями для крепления лески. Пластина соединена с леской посредством застежки или маленького заводного колечка. Цикада может быть оснащена одним или двумя крючками - тройными или двойными [Братья Щербаковы - Современный спиннинг, М.: Аст-астрельхранитель, 2003, с. 144-147]. Указанная блесна при проводке создает резкие высокочастотные колебания, распространяющиеся при ее движении на большое расстояние. Блесна компактна, поэтому легко погружается на нужную глубину. В процессе рыбной ловли частоту и силу колебаний блесны можно корректировать в определенных пределах, прикрепляя леску к одному из нескольких отверстий в верхней части блесны. Имея интенсивную резкую игру, эта блесна является достаточно привлекательной для хищника, в частности, для окуня и судака. Однако конструктивные особенности блесны имеют определенные недостатки. Так, колебательный элемент - лепесток блесны неподвижно присоединен к грузу. Соответственно для начала работы блесны необходимо прикладывать значительную силу, достаточную для перемещения не только колебательного элемента, но и груза блесны, который жестко с ним связан и в зависимости от рабочей глубины блесны может иметь значительную массу. Поэтому при горизонтальной проводке блесна эффективно работает на средней и высокой скорости проводки. С момента начала движения ей необходимо достичь скорости, с которой блесна начинает вибрировать, при этом на малой скорости, недостаточной для начала работы цикады, она двигается практически без колебаний и не привлекает внимание хищника. Кроме того, поскольку цикада, имеющая компактный обтекаемый корпус, легко погружается, удержание ее в верхних слоях воды осуществляется за счет повышения скорости проводки. Поэтому эффективность применения цикады является недостаточной для рыбной ловли в условиях,когда скорость проводки желательно снизить до минимальной. Поскольку, как и раттлин, леска крепится непосредственно к колебательной пластине блесны,противоположной частью жестко соединнной с грузом блесны, цикада также чувствительна к выбору конструкции и качеству используемых застежек, что может существенно влиять на качество ее работы. Из-за своих конструктивных особенностей при движении вибрирующей цикады ее удлиненный лепесток пытается занять положение, близкое к вертикальному. Такое рабочее положение блесны, при котором лепесток работает как распорка, в некоторых случаях затрудняет полное смыкание пасти атакующего хищника и его подсекание на крючки. Блесна имеет недостаточную уловистость как раз из-за большого числа атак рыб, не завершаемых зацеплением последних за крючки. Кроме того, конструктивно обусловленная компактность блесны приводит к тому, что все ее функциональные элементы, в том числе точка крепления лески, груз и крючки, находятся в непосредственной близости друг от друга, что при забросах блесны приводит к ее хаотическому вращению и соответственно частому захлестыванию лески за крючки. По своим конструктивным особенностям блесна цикада предназначена для создания высокочастотных резких колебаний, при этом наличие нескольких отверстий для крепления лески на верхней кромке блесны позволяет определенным образом изменить характер колебаний этой приманки, с сохранением, однако, резкости и высокой частоты колебаний, при этом конструкция такой блесны не позволяет разрабатывать модели, создающие более мягкие и размашистые колебания, что может быть необходимо для соответствующих конкретных условий рыбной ловли. Указанная приманка, как и предыдущий аналог, направлена на создание высокочастотных, необычайно резких колебаний, и ее конструкция принципиально не позволяет создавать модели, генерирующие мягкие, более плавные колебания, необходимые при определенных условиях рыбной ловли. Учитывая, что колебательным элементом цикады является ее корпус, оснащение цикады дополнительными привлекающими элементами, такими как кисточки, вабики и пр., которые могут повышать эффективность работы блесны, приводит к повышению начальной скорости блесны, при которой цикада начинает вибрировать. Поскольку конструкция цикады обеспечивает ее вибрацию только при обтекании набегающим потоком воды ее рабочей верхней кромки, при свободном опускании на дно цикада, встречающая набегающий поток воды своим грузом, утрачивает способность создавать активные высокочастотные колебания. Это является недостатком для использования ее в таком способе лова рыбы, как джиг. В основу изобретения поставлена задача путем усовершенствования конструкции создать блесну,которая бы имела высокую эффективность работы, выполняя свою функцию при минимальной скорости проводки, с широким диапазоном колебаний - от агрессивно вибрирующих, высокой частоты и малой амплитуды, до работающих мягче и с меньшей частотой при увеличении амплитуды колебаний, не захлестывая при этом леску на крючки, а также эффективно колеблющихся при изменении направления и скорости движения. Поставленная задача решается тем, что блесна, включающая удлиненный корпус с грузом, отверстием для крепления лески и по меньшей мере одним рыболовным крючком, согласно изобретению имеет пластину, предназначенную для создания колебаний, а в передней, нижней или хвостовой части корпуса выполнен выполняющий функцию рычага держатель пластины с проушиной на конце, продетой с зазором сквозь два отверстия, разъединенные перемычкой и размещенные в средней части пластины на вертикальной или горизонтальной оси симметрии пластины с равным приближением к ее центру симметрии, боковые части пластины имеют симметричный выгиб относительно вертикальной оси симметрии пластины, причем пластина шарнирно прикреплена к проушине и выполнена с возможностью отклонения в различных плоскостях от положения, перпендикулярного продольной геометрической оси удлиненного корпуса блесны, при котором выгнутые боковые части пластины направлены вперед - в направлении движения блесны. Корпус может быть выполнен плоским или объемным, цельным или составным, смонтированным на стержне или каркасе, прикрепленном своей передней частью к грузу блесны. Корпус может содержать в его нижней части углубление и/или выступ. Отверстия для крепления лески могут быть выполнены в верхней части корпуса или верхней части груза блесны. Блесна может иметь закрепленную в хвостовой части корпуса кисточку или хвостик из меха синтетического, полимерного материала, объединенную с рыболовным крючком или выполненную отдельно от рыболовного крючка. Груз может быть закреплен в передней части корпуса подвижно на одном или двух шарнирах или неподвижно. Груз может быть выполнен разрезным с двумя боковыми частями, присоединенными к корпусу изогнутой осью, соединяющей эти части груза. Держатель пластины может быть выполнен как единое целое с корпусом или отделен от него неподвижным креплением к корпусу. Держатель пластины может иметь застежки для его установки и демонтажа. Держатель пластины может быть выполнен жестким или упругим. Держатель пластины может быть выполнен выгнутым или прямым, причем с проушиной, расположенной на продольной оси держателя либо смещенной вперед или назад относительно продольной оси держателя, при этом с дополнительными выступами в месте соединения с проушиной для ограничения угла отклонений пластины. Держатель пластины может быть выполнен в виде прутка, контура, рамки или пластинки. Проушина держателя может иметь круглую или удлиненную форму с одним округлым и другим угловым концом, или проушина выполнена с выступами для ограничения угла отклонения пластины. Пластина может иметь круглую или овальную форму или выполнена в форме двух полукругов, соединенных прямыми или закругленными линиями. Пластина может иметь углубления на рабочей поверхности в месте нахождения отверстий с перемычкой. Выгиб пластины может иметь имеет цилиндрическую, сферическую, граненую или конусную форму или криволинейную форму с переменным радиусом кривизны. Пластина может быть прикреплена к держателю впереди или сзади него. Корпус и пластина могут быть изготовлены из металла или пластических материалов. Вследствие того, что колебательная пластина блесны связана не жестко с корпусом и грузом, она начинает колебаться с высокой частотой непосредственно с момента приведения блесны в движение, т.е. блесна выполняет свою функцию при минимальной скорости проводки. Кроме того, эта конструктивная особенность позволяет без ущерба для колебательных свойств блесны оснащать ее корпус дополнительными привлекающими элементами, такими как мягкий хвостик, кисточка и пр., которые повышают эффективность работы блесны при определенных условиях. Поскольку колебательная пластина блесны шарнирно прикреплена к держателю в точке, приближенной к ее центру симметрии, и способна перемещаться в разных плоскостях относительно этой точки,в любом положении корпуса блесны в пространстве пластина стремится сохранять свое положение, при котором ее вертикальная ось перпендикулярна к набегающему потоку воды, т.е. создается наиболее эффективное положение для колебаний. Кроме того, работоспособность блесны сохраняется и в случае некоторого смещения отверстий относительно центра симметрии по вертикальной оси или при некотором нарушении симметричности выгиба боковых частей пластины. При резком изменении направления движения блесны пластина корректирует свое положение относительно набегающего потока воды, не прекращая вибраций. По сравнению с прототипом, в котором вибрации достигаются набеганием потока воды на переднюю кромку лепестка, что не происходит в момент свободного опускания приманки на дно, в заявляемой блесне набегающий поток продолжает контактировать с рабочей поверхностью колебательной пластины даже в момент ее свободного опускания на дно, при этом характер колебаний, конструктивно заданный для данной модели, не изменяется. В отличие от прототипа, в котором колебательным элементом является непосредственно корпус блесны и на эффективность колебаний которого может влиять способ крепления лески, а также конструкция и качество застежки, в заявляемой блесне колебательная пластина имеет конструктивно заданное шарнирное соединение в виде проушины, обеспечивающей ее колебание независимо от корпуса, при этом способность пластины к колебаниям не зависит от способа крепления корпуса к леске, вследствие чего способ крепления лески к блесне не влияет на эффективную работу блесны. В прототипе точка крепления лески, груз и крючки размещены в непосредственной близости, а в заявляемой блесне конструкция предусматривает удлиненный корпус, при котором крючки закреплены с удалением от точки крепления лески и груза, поэтому блесна при заброске не имеет тенденцию к захлестыванию лески на крючки, как это обычно происходит в прототипе. В процессе проводки в потоке воды, в отличие от прототипа, где блесна стремится занять положение, близкое к вертикальному, корпус блесны при ее равномерном движении продолжает оставаться в горизонтальной плоскости, не препятствуя зацеплению рыбы за крючки при атаках. Учитывая, что конструкция блесны предусматривает наличие колебательного элемента - пластины,работающей отдельно от корпуса блесны и присоединнной к нему держателем с проушиной, вибрации и колебания пластины передаются на корпус блесны через держатель с неподвижной относительно него проушиной на конце, выполняющие в данном случае функцию рычага, передавая колебания пластины на корпус блесны, который также начинает колебаться с частотой колебаний пластины и с большей амплитудой. При этом изменение нагрузки корпуса или утяжеление его дополнительными конструктивными элементами блесны не влияет на способность пластины осуществлять конструктивно заданные колебания или вибрации, в том числе при резком изменении направления движения блесны или при ее опускании на дно. Кроме того, конструкция позволяет без ее изменения, дополнительных затрат и применения дополнительного технологического оборудования исключительно путем изменения лишь формы и изгиба пластины создавать блесны с широким диапазоном колебаний - от агрессивно вибрирующих, высокой частоты и малой амплитуды, до блесен, работающих мягче и с меньшей частотой при увеличении амплитуды колебаний, а также блесен, способных в зависимости от скорости проводки вилять с амплитудой до нескольких сантиметров. К тому же при использовании одних и тех же комплектующих за счет применения проушины с соединением с пластиной через отверстия на горизонтальной оси симметрии пластины блесна производит более активные размашистые колебания. При применении проушины, вертикально соединенной с пластиной, блесна производит колебания более высокой частоты с меньшей амплитудой. При применении пластин одного размера, но с разным характером симметричного изгиба относительно хотя бы вертикальной оси симметрии пластины блесна существенно меняет характер колебаний от высокочастотных с малой амплитудой при применении пластины с плоской средней частью и выгнутыми боковыми частями до колебаний средней частоты с большей амплитудой при применении пластины со значительным изгибом боковых частей с минимальной или отсутствующей плоской поверхностью в ее средней части. Применение удлиненных пластин с полным плавным выгибом боковых поверхностей, размещенных перед корпусом блесны и присоединенных к корпусу с горизонтальным размещением их продольной оси, позволяет создавать блесны, способные на минимальной скорости производить плавные колебания с большой амплитудой, рыская в процессе движения из стороны в сторону. Применение пластин, размещенных перед корпусом блесны или в нижней передней его части, позволяет создавать блесны с резкими вибрациями и колебаниями, обеспечивающими колебание корпуса блесны со значительной амплитудой, приводящими при размещении пластины в средней части корпуса или сзади корпуса к смягчению характера колебаний блесны и уменьшению амплитуды колебаний корпуса при работе блесны. Изобретение поясняется чертежами. На фиг. 1 изображена блесна с удлиненным держателем, закрепленным в передней части корпуса; на фиг. 2 - блесна с коротким держателем, закрепленным в передней части корпуса; на фиг. 3 - блесна с удлиненным держателем, закрепленным в нижней части корпуса; на фиг. 4 - блесна с коротким держателем, закрепленным в хвостовой части корпуса; на фиг. 5 - блесна с коротким держателем, закрепленным в углублении нижней части корпуса; на фиг. 6 - блесна с держателем, выполненным заодно с корпусом как его выступающая носовая часть; на фиг. 7 изображен вид спереди пластины, удлиненной в горизонтальной плоскости с отверстиями,выполненными на ее вертикальной оси симметрии; на фиг. 8 - вид спереди пластины с отверстиями, выполненными на ее горизонтальной оси симметрии; на фиг. 9 - вид спереди пластины с перемычкой, установленной поперечно удлиненной прорези на пластине; на фиг. 10 изображен вид сбоку пластины с отверстиями на вертикальной оси симметрии; на фиг. 11 - формы выполнения пластины; на фиг. 12 - траектория движения пластины с отверстиями, размещенными на вертикальной оси симметрии; на фиг. 13 - груз разрезной, закрепленный выгнутой осью; на фиг. 14 - пластина с проушиной, размещенной на горизонтальной оси симметрии, и ее смещение от оси движения при поворачивании. Блесна содержит удлиненный корпус 1 с грузом 2, отверстием 3 для крепления лески, по меньшей мере одним крючком 4. Корпус 1 может быть выполнен плоским или объемным, цельным или составным, смонтированным на стержне или каркасе, прикрепленном своей передней частью к грузу блесны. Корпус 1 может содержать углубление и/или выступ 5 в нижней части (фиг. 6). Груз 2 может быть закреплен в передней части корпуса 1 подвижно на одном или двух шарнирах или неподвижно. Груз 2 может быть выполнен разрезным (фиг. 13), с двумя боковыми частями 6, присоединенными к корпусу 1 изогнутой осью 7, соединяющей ети части груза. Груз 2 может быть выполнен с корпусом 1 как единое целое. Груз 2 может быть выполнен внизу передней или носовой части корпуса 1, что способствует повышению частоты и уменьшению амплитуды колебаний блесны, в середине передней или носовой части корпуса 1, или в верхней передней или носовой части корпуса 1, что способствует увеличению амплитуды колебаний блесны с одновременным уменьшением частоты ее колебаний. Отверстие 3 для крепления лески может быть выполнено на верхней части корпуса 1 или на верхней части груза 2 блесны. Блесна имеет отверстие 3 для крепления лески, находящееся над центром тяжести блесны, что обеспечивает создание колебаний блесны высокой частоты и малой амплитуды колебаний на самой минимальной скорости движения блесны, либо отверстие 3, смещенное от центра тяжести к носу блесны, при этом, по мере смещения вперед, при некотором увеличении необходимой скорости проводки, увеличивается амплитуда и уменьшается частота колебаний, вплоть до рыскания блесны по синусоидальной траектории. Возможно одновременное наличие нескольких отверстий, расположенных вышеуказанным образом. В передней (фиг. 1, 2), нижней (фиг. 3) или хвостовой (фиг. 4) части корпуса 1 выполнен выполняющий функцию рычага держатель 8 с проушиной 9 на конце. Проушина 9 с зазором продета сквозь два отверстия 10, разъединенные перемычкой 11 и расположенные в средней части пластины 12, предназначенной для создания колебаний, на вертикальной (фиг. 7) или горизонтальной (фиг. 8) оси симметрии пластины с равным приближением к ее центру симметрии. Боковые части 13 (фиг. 13) пластины 12 имеют симметричный выгиб относительно вертикальной оси ее симметрии. Пластина 12 шарнирно прикреплена к проушине 9 и выполнена с возможностью отклонения в разных плоскостях от положения, перпендикулярного продольной оси удлиненного корпуса 1, при котором выгнутые боковые части 13 направлены вперед - в направлении движения блесны. Пластина 12 может иметь круглую, квадратную или овальную форму, или выполнена в форме двух полукругов, соединенных прямыми или закругленными линиями. Пластина 12 может быть симметрично выгнута относительно вертикальной оси ее симметрии либо симметрично или несимметрично выгнута в ту же сторону относительно горизонтальной оси симметрии пластины, либо пластина может иметь углубления на рабочей поверхности в месте нахождения отверстий с перемычкой или вдоль ее вертикальной оси (фиг. 11). Выгиб пластины 12 может иметь цилиндрическую, сферическую, граненую или конусную форму, или криволинейную форму с переменным радиусом кривизны. Пластина 12 может быть прикреплена к держателю 8 впереди или сзади него. Отверстия 10 с перемычкой 11 на пластине 12 могут быть выполнены посредством установки перемычки 11 поперечно удлиненной прорези на пластине 12 или посредством выполнения двух отверстий на пластине 12 с промежутком между ними, необходимым для формирования перемычки 11. Отверстия 10 пластины могут быть выполнены круглыми или вытянутыми в горизонтальной плоскости, с их симметричным расположением относительно вертикальной оси симметрии пластины, что увеличивает амплитуду колебаний пластины 12 в горизонтальной плоскости. Перемычка 11 между отверстиями пластины может быть выполнена или посредством выполнения двух отверстий на некотором удалении друг от друга, или посредством изготовления вытянутого отверстия с дополнительным монтажом отдельной перемычки поперечно его средней части. Перемычка 11 выполнена такой, что она может совпадать с поверхностью пластины 12 или выступать относительно нее в тыльную сторону. Корпус 1 и пластина 12 могут быть изготовлены из металла или пластических материалов. Держатель 8 пластины 12 может быть выполнен как единое целое с корпусом 1 или отделен от него неподвижным креплением к корпусу 1. Держатель 8 может быть выполнен жестким или упругим. Держатель 8 имеет застежки (не показаны) для его установки и демонтажа. Держатель 8 может быть выполнен с возможностью поворота под ограниченным углом в вертикальной или горизонтальной плоскости. Держатель 8 может быть выполнен удлиненным (фиг. 1, 3) или укороченным (фиг. 2, 4, 5), выгнутым(фиг. 1, 3) или прямым (фиг. 2, 4, 5), с проушиной 9, расположенной на продольной оси держателя или смещенной вперед или назад от оси, с дополнительными выступами (не показаны) в месте соединения с проушиной 9 для ограничения угла отклонений пластины. Держатель 8 может быть выполнен в виде прутка, контура, рамки или пластинки. Проушина 9 держателя может иметь круглую, овальную или удлиненную форму с одним округлым и другим угловым концом, или проушина 9 может быть выполнена с выступами для ограничения угла отклонения пластины 12. В хвостовой части корпуса 1 может быть закреплена кисточка 14 или хвостик из меха, синтетического полимерного материала (фиг. 5), объединенных с крючком или выполнены отдельно от рыболовного крючка. Заявляемая блесна функционирует следующим образом. В момент начала равномерного движения колебательная пластина 12, прикрепленная к корпусу 1 держателем 8 с проушиной 9, с зазором продетой в нее сквозь отверстия 10 на вертикальной оси симметрии пластины 12, расположенные в ее средней части на равном расстоянии от центра симметрии пластины, устанавливается по вертикальной оси симметрии пластины перпендикулярно набегающему потоку движения. Поскольку контакт пластины 12 с внутренней поверхностью проушины 9 происходит через перемычку 11, разделяющую отверстия 10, пластина 12, выгнутая в сторону направления движения, под воздействием турбулентных потоков благодаря зазорам между отверстиями 10 и проушиной 9 отклоняется в одну из сторон в горизонтальной плоскости. Таким образом, оставаясь перпендикулярной направлению движения в вертикальной плоскости и изменяя угол относительно набегающего потока воды в горизонтальной плоскости, пластина вытесняется в сторону от оси движения блесны. При этом через держатель 8 пластины 12 и его продолжение - проушину 9, которые работают в этом случае как рычаг,пластина 12 передает усилие на корпус 1 блесны, который также отклоняется от направления своего движения в горизонтальной плоскости в сторону. При размещении пластины 12 в носовой части блесны поворот корпуса осуществляется в сторону, противоположную отклонению пластины. При размещении пластины в хвостовой части корпуса, отклонение корпуса осуществляется в ту же сторону. При этом отклонение корпуса осуществляется относительно точки крепления лески к корпусу 1 блесны. Оказавшись под углом к набегающему потоку воды, корпус 1 оказывается под действием силы, дополнительно отклоняющей его от направления движения. В момент, когда сила воздействия пластины 12 на корпус 1 блесны уравновешивается силой, которая под действием набегающего потока воды прикладывается к отклоняемому в сторону корпусу 1, отклонение корпуса 1 блесны прекращается, пластина 12 изменяет на противоположный свой угол атаки в набегающем потоке воды в горизонтальной плоскости и двигается,вытесняемая потоком воды, в обратную сторону. При этом корпус 1 блесны также отклоняется в проти-5 021563 воположную сторону. При таком способе крепления пластины 12 обеспечение ее фронтального ориентирования относительно набегающего потока воды при резких изменениях направления движения блесны в вертикальной плоскости осуществляется путем перемещения пластины 12 относительно проушины 9,при котором перемычка 11 пластины перемещается по внутренней поверхности проушины 9. Пластина 12, присоединенная к проушине 9 через отверстия 10, размещенные в средней части пластины на горизонтальной оси симметрии с равным расстоянием от центра симметрии, при равномерном движении блесны также занимает положение, при котором вертикальная ось пластины 12 перпендикулярна оси движения блесны. В процессе движения под воздействием турбулентности пластина 12 поворачивается в горизонтальной плоскости, изменяя свой угол относительно набегающего потока воды, и через держатель 8 с проушиной 9, действующим как рычаг, передает силу на корпус 1 блесны, который при этом отклоняется от оси своего движения в горизонтальной плоскости. Кроме того, пластина 12,прикрепленная к проушине 9 через отверстия на ее горизонтальной оси, при поворачивании вытесняется потоком воды и перемещается по внутренней поверхности проушины 9 от средней части на боковую сторону проушины 9. Дополнительно отклоняясь в сторону от оси движения блесны по сравнению с пластиной с вертикальным креплением, пластина 12 с горизонтальным креплением передает большую силу на корпус 1 блесны, который также отклоняется на большее расстояние от оси движения блесны, чем пластина с вертикальным креплением к проушине 9. Таким образом, в процессе движения блесна с горизонтальным креплением проушины 9 производит колебание большей амплитуды, чем блесна с вертикальным креплением. Зазоры между пластиной 12 и проушиной 9 обеспечивают фронтальное положение такой пластины в набегающем потоке воды при резких изменениях направления движения блесны в вертикальной плоскости. При проводке блесны процесс колебания пластины 12 и корпуса 1 блесны осуществляется стабильно и непрерывно. Независимо от способа крепления пластины, в случае движения блесны вверх вследствие натяжения лески, корпус 1 с прикрепленным к нему держателем 8 пластины направляется вверх, ориентируясь в пространстве таким образом, что его продольная ось не совпадает с измененным направлением движения, при этом пластина 12, не прекращая колебаний, корректирует свое положение в пространстве, сохраняя перпендикулярность по своей вертикальной плоскости относительно набегающего потока воды,причем, процесс ее колебаний в горизонтальной плоскости продолжается. В случае прекращения подмотки лески блесна под действием силы тяжести начинает опускаться ко дну, ее корпус 1 вместе с держателем 8 устремляется вниз с направлением движения, также не совпадающим с продольной осью корпуса блесны. Пластина 12, продолжая колебаться в горизонтальной плоскости, изменяет свой угол относительно корпуса 1 блесны и сохраняет свое положение, при котором ее вертикальная плоскость остается перпендикулярной набегающему потоку воды. Таким образом, благодаря свойству ориентирования пластины в набегающем потоке воды независимо от расположения в пространстве корпуса, блесна, которая свободно опускается ко дну или резко поднимается вверх, продолжает колебаться с сохранением конструктивно заданного ей характера колебаний. Это свойство обеспечивает высокую эффективность блесны при ловле джигом, предусматривающем фазы поднимания блесны со дна и ее свободное опускание. При этом, поскольку хищник привлекается блесной на любой фазе движения, а атакует приманку как раз при ее опускании, очень важной является работа блесны на фазах опускания. Кроме того, тенденция пластины 12 оставаться направленной перпендикулярно своей вертикальной осью набегающему потоку воды способствует плавному свободному опусканию блесны и замедляет скорость опускания, что продолжает фазу опускания, а следовательно, и удлиняет фазы активной работы блесны. Характер колебаний блесны зависит от формы и изгиба пластины. Фактически, как было установлено при проверках работы экспериментальных моделей блесны,пластина 12 начинает вибрировать даже тогда, когда ее поверхность плоская. Однако такие вибрации являются слабыми для обеспечения эффективной работы блесны путем приведения в колебание корпуса 1 блесны, способного создать в воде значительные колебания. При этом даже незначительный изгиб боковых частей 13 пластины влечет возникновение колебаний достаточной силы для обеспечения колебаний всей блесны в целом. Так, круглые пластины с плоской средней частью и боковыми частями 13, выгнутыми вперед в направлении движения, обеспечивают вибрацию с высокой частотой и малой амплитудой колебаний блесны. По мере уменьшения площади средней плоской части пластины с увеличением площади ее выгнутых поверхностей происходит изменение характера колебаний пластины и блесны в целом, при котором уменьшается частота колебаний и увеличивается амплитуда колебаний. Применение круглой пластины с боковыми частями, выгнутыми вперед, где изгиб начинается от вертикальной оси пластины, обеспечивает более мягкие колебания с большей амплитудой и меньшей частотой, чем плоская пластина с выгнутыми кромками. При применении удлиненной пластины, полностью выгнутой и монтируемой на блесне с ее горизонтальным размещением по ее продольной оси, блесна в зависимости от соотношения длины и ширины пластины начинает колебаться с малой частотой и глубокими редкими колебаниями, в результате чего блесна виляет из стороны в сторону. Поскольку проушина 9 размещена в отверстиях 10 пластины с определенным зазором, обеспечивается возможность поворачивания пластины 12 на определенный угол, выбираемый в зависимости от способа крепления пластины 12 к проушине 9. Так, при монтаже пластины 12 через отверстия 10, размещенные по вертикальной оси, зазор должен быть достаточным для возможности поворачивания пластины 12 в горизонтальной плоскости в процессе генерирования колебаний относительно ее вертикальной оси, с обеспечением максимального угла отклонение пластины, при котором пластина 12 остается повернутой к набегающему потоку воды своей рабочей стороной с выгнутыми вперед боковыми частями 13. При этом конструктивные особенности блесны,а именно наличие у пластины осей симметрии, подвижное присоединение пластины в точках, расположенных на оси симметрии пластины, и их равное удаление от центра симметрии пластины, отсутствие дополнительных конструктивных элементов, ограничивающих угол отклонения пластины в горизонтальной плоскости в какую-либо одну сторону, обеспечивают возможность отклонения пластины в горизонтальной плоскости в обе стороны только с одинаковым углом от положения, перпендикулярного продольной оси блесны, при котором выгнутые боковые части пластины направлены вперед, т.е. положение,при котором пластина движущейся в потоке воды блесны расположена фронтально к направлению движения блесны. В то же время такая конструкция позволяет изготавливать блесны с возможностью поворотов пластины вверх и вниз, как с равным углом относительно продольной оси блесны, так и с различными углами. При креплении пластины 12 через отверстия 10 в горизонтальной оси зазор должен позволять пластине 12, колеблющейся в горизонтальной плоскости, также поворачиваться в вертикальной плоскости,для сохранения положения своей вертикальной оси перпендикулярного набегающему потоку воды, при резких изменениях направления движения блесны в вертикальной плоскости. Размещение отверстий для крепления проушины 9 в средней части пластины 12 на горизонтальной или вертикальной оси симметрии пластины с равным приближением к центру симметрии пластины обеспечивает занятие пластиной перпендикулярного положения по ее вертикальной оси относительно набегающего потока воды. Такое положение позволяет наиболее полно использовать энергию потока воды для создания колебаний пластины по сравнению с размещением пластины в потоке с любым другим углом в вертикальной плоскости относительно потока воды, что может иметь место при смещении отверстий 10 на пластине 12 от оси ее симметрии. Размещение пластины относительно корпуса должно осуществляться таким образом, чтобы обеспечить возможность беспрепятственного отклонения пластины в любой плоскости как при создании колебаний, так и для сохранения своего фронтального положения относительно потока воды. Так, находясь в неком, условно определенном положении, при котором поверхность пластины горизонтально движущейся блесны находится фронтально к набегающему потоку воды и средняя часть пластины перпендикулярна продольной оси блесны, пластина должна иметь возможность беспрепятственного отклонения от этого положения на одинаковый угол в обе стороны в горизонтальной плоскости, что обеспечивает процесс генерирования колебаний, а также и возможность отклонения в обе стороны в своей вертикальной плоскости на некие конструктивно заданные углы, что обеспечивает возможность пластины при изменениях направления движения блесны в вертикальной плоскости самостоятельно устанавливаться в положение,при котором ее вертикальная ось остается перпендикулярной набегающему потоку воды для сохранения работы блесны, что обеспечивает возможность пластины встречать набегающий поток воды только своей стороной с выгнутыми вперед боковыми частями при перемещениях блесны в вертикальной плоскости, а следовательно, и ее бесперебойную работу. Для обеспечения эффективной и ритмичной работы блесны необходимо обеспечить движение пластины 12 таким образом, чтобы она при поворотах оставалась повернутой навстречу набегающему потоку воды исключительно своей стороной с выгнутыми вперед боковыми частями. Кроме того, возможность свободного скольжения пластины 12 по проушине 9 и соответственно изменение угла наклона пластины 12 в вертикальной плоскости должно быть ограничено таким образом, чтобы пластина 12, перемещаясь при изменении набегающего потока, не была повернута к нему своей тыльной стороной. В противном случае пластина попадает в свое крайнее положение, при котором ее тыльная сторона повернута под углом к набегающему потоку, и пластина, теряя возможность последующего движения, удерживается зажатой в этом положении. Правильное ограничение степени свободы пластины 12 может достигаться зазором между пластиной 12 и проушиной 9, изгибом и формой держателя 8 пластины, при которых пластина, находясь в крайних положениях, продолжает оставаться повернутой к набегающему потоку воды своей рабочей стороной с выгнутыми вперед боковыми частями, либо формой и размерами проушины 9, скользящей по перемычке 11, либо конструкцией корпуса 1 и пластины 12, при которой пластина ограничивается в возможности чрезмерного переворачивания конструктивными элементами самого корпуса 1 блесны, либо формой держателя, при которой чрезмерное отклонение пластины ограничивается выгнутой частью держателя, или специально предназначенными для этого выступами, выполненными на держателе 8 или на проушине. В таком случае, пластина перемещается относительно проушины до положения, при котором поверхность пластины упирается в один из выступов на держателе или проушине или в корпус блесны,оставаясь в таком своем положении, когда встречный поток воды набегает на рабочую сторону пластины, имеющую выгнутые боковые части. При этом лучший результат показала пластина, которая имеет возможность отклоняться вверх с большим углом, чем вниз от положения, перпендикулярного продольной оси блесны, при котором выгнутые боковые части пластины направлены вперед - в направлении движения блесны. В блеснах с расположением отверстий на вертикальной оси пластины 12 возможность отклонения пластины 12 своими выгнутыми боковыми частями вверх, в вертикальной плоскости может ограничиваться, в частности, непосредственно держателем, а возможность отклонения пластины 12 своими выгнутыми боковыми частями вниз в вертикальной плоскости, может ограничиваться выступом, выполненным в вертикальной плоскости под держателем за пластиной или в верхней части проушины перед пластиной. В блеснах с расположением отверстий на горизонтальной оси пластины 12 возможность отклонения пластины 12 возможность отклонения пластины вверх на больший угол, чем вниз может обеспечиваться расположением проушины под углом к продольной оси блесны таким образом, чтобы передняя часть проушины была выше ее задней части. Отклонение пластины в горизонтальной плоскости от вышеуказанного промежуточного положения происходит с одинаковым углом в обе стороны. Существенное значение имеет также место закрепления пластины 12 относительно корпуса 1 блесны. Так, применение пластины 12, размещенной перед корпусом 1 блесны или в нижней передней его части, позволяет блесне производить резкие колебания, способствующие наиболее резким колебаниям корпуса 1 блесны со значительной частотой и со значительной амплитудой. Размещение пластины 12 в средней части корпуса 1 или сзади него вызывает соответствующее смягчение характера колебаний блесны и уменьшение амплитуды колебаний корпуса 1. При этом пластина, размещенная в средней нижней части блесны, обеспечивает усиление колебаний корпуса блесны относительно его продольной оси при небольшой амплитуде колебаний в горизонтальной плоскости. Наиболее эффективные колебания корпуса 1 обеспечиваются при размещении проушины 9 для крепления пластины 12 на держателе 8 с определенным удалением от центра массы блесны, что позволяет держателю 8 с закрепленной на нем проушиной 9 выполнять функцию рычага для обеспечения эффективной передачи силы колебаний пластины 12 корпуса 1 блесны. В то же время существенный вынос пластины вперед корпуса блесны приводит к чрезмерному рысканию при движении блесны и неестественному наклону вниз носовой части корпуса блесны при движении. Соотношение размеров корпуса 1 и пластины 12 зависит от места расположения пластины 12 и должно обеспечивать прямое уверенное направление движения блесны в потоке воды, при котором корпус 1 при отклонениях уверенно возвращается в движение в заданном направлении. Кроме того, соотношение размеров пластины и корпуса должно обеспечивать уверенное ориентирование корпуса блесны в заданном направлении движения при начале движения блесны из любого начального положения ее корпуса. Предлагаемая конструкция предусматривает различные варианты размещения, конструкции и формы держателя 8 с проушиной 9, а соответственно, и места нахождения пластины 12 относительно корпуса 1 блесны. Так, при размещении проушины 9 как продолжения носовой части корпуса 1 роль держателя 8, обеспечивающего возможность пластины 12 отклоняться в вертикальной и горизонтальной плоскости, может непосредственно выполнять закругленная или заостренная носовая часть корпуса 1 блесны,поскольку пластина 12 может переворачиваться и отклоняться, не наталкиваясь на кромки корпуса 1 блесны. В то же время в носовой части корпуса 1 также может быть установлен отдельный прямой или выгнутый держатель 8, который будет располагаться за пластиной 12. Аналогично пластина может монтироваться на хвостовой части корпуса 1, где в качестве держателя используется выступающая часть корпуса или монтируется отдельно выполненный держатель. При размещении пластины 12, частично утопленной в корпус 1 уплощенной блесны, роль держателя 8 может выполнять кромка корпуса 1 с углублением 5, в которое входит пластина. При этом углубление 5 в корпусе 1 должно предусматривать возможность беспрепятственного перемещения пластины 12 перпендикулярно набегающему потоку воды и возможность изменения угла, под которым вертикальная ось пластины 12 находится перпендикулярно к продольной оси корпуса 1 блесны. В нижней части корпуса 1 пластина 12 может монтироваться как в специально выполненном углублении плоского или комбинированного корпуса, так и без него, под нижней кромкой плоского, комбинированного либо объемного корпуса, на специально выполненном в качестве держателя выступе корпуса 1, либо на отдельно установленном держателе. Держатель 8 может быть выполнен выгнутым в конце, с проушиной, на которой монтируется пластина 12. Такой держатель 8 может монтироваться на нижней кромке передней или средней части корпуса 1 и быть повернутым выгнутым концом вперед или назад. Держатель 8, выгнутый вперед, может монтироваться также в носовой части корпуса 1, а держатель, выгнутый назад, - в его хвостовой части. Кроме того, держатель 8 с проушиной 9 для крепления пластины 12 для установки в носовой или хвостовой части корпуса 1 может быть выполнен прямым. В смонтированном виде блесна имеет пластину 12, размещенную впереди держателя 8 или за ним. Выполнение блесны с пластиной 12, размещающейся сзади держателя 8, может быть предпочтительным при условиях рыбной ловли в заросших или закоряженных водоемах. Углубление и выступы 5 в нижней части блесны позволяют выполнять блесны, в которых пластина 12 размещена с частичным углублением в корпус 1, выполненный плоским или комбинированным, при этом выступающая часть корпуса 1 выполняется как держатель 8, на котором проушина 9 располагается таким образом, чтобы при отклонении пластины 12 от положения, перпендикулярного продольной оси блесны, пластина 12 при резком опускании и поднимании блесны не зацеплялась за поверхности корпуса 1 блесны. Выполнение корпуса блесны плоским или объемным, цельным или составным, либо смонтированным на стержне или каркасе, прикрепленном своей передней частью к грузу блесны, или имеющим углубления и/или выступ в нижней части, позволяет в процессе движения блесны поддерживать глубину ее погружения, поскольку в этом случае, учитывая что в процессе движения носовая часть корпуса находится ниже ее хвостовой части, передняя часть такой плоской поверхности вдоль корпуса блесны также располагается ниже, чем ее задняя часть, и в процессе движения блесны выполняет функцию антикрыла в потоке воды, поскольку на ней возникает направленная вниз сила, заглубляющая блесну, но не препятствующая колебаниям блесны в горизонтальной плоскости. Шарнирное присоединение груза 2 к корпусу способствует более активному колебанию корпуса 1 блесны, поскольку в таком случае отсутствует инерция груза 2. Соответственно в таком случае также могут быть применены пластины 12 меньшего размера, чем при применении корпуса 1 с неподвижно закрепленным грузом 2. Крючок может крепиться в задней части корпуса сверху жестко, либо подвижно в нижней части,либо в задней и/или в средней, и/или носовой частях корпуса, в зависимости от места крепления пластины и при любом положении крючка и пластины крючок не должен мешать колебаниям пластины. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Блесна, включающая удлиненный корпус с грузом, отверстием для крепления лески и по меньшей мере одним рыболовным крючком, отличающаяся тем, что она имеет пластину, предназначенную для создания колебаний, а в передней, нижней или хвостовой части корпуса выполнен выполняющий функцию рычага держатель пластины с проушиной на конце, продетой с зазором сквозь два отверстия,разъединенные перемычкой и размещенные в средней части пластины на вертикальной или горизонтальной оси симметрии пластины с равным приближением к ее центру симметрии, боковые части пластины имеют симметричный выгиб относительно вертикальной оси симметрии пластины, причем пластина шарнирно прикреплена к проушине и выполнена с возможностью отклонения в различных плоскостях от положения, перпендикулярного продольной геометрической оси удлиненного корпуса блесны, при котором выгнутые боковые части пластины направлены вперед - в направлении движения блесны. 2. Блесна по п.1, отличающаяся тем, что корпус выполнен плоским или объемным, цельным или составным, смонтированным на стержне или каркасе, прикрепленном своей передней частью к грузу блесны. 3. Блесна по п.1, отличающаяся тем, что корпус в его нижней части содержит углубление и/или выступ. 4. Блесна по п.1, отличающаяся тем, что отверстия для крепления лески выполнены в верхней части корпуса или верхней части груза блесны. 5. Блесна по п.1, отличающаяся тем, что она имеет закрепленную в хвостовой части корпуса кисточку или хвостик из меха, синтетического, полимерного материала, объединенную с рыболовным крючком или выполненную отдельно от рыболовного крючка. 6. Блесна по п.1, отличающаяся тем, что груз закреплен в передней части корпуса подвижно на одном или двух шарнирах или неподвижно. 7. Блесна по п.1, отличающаяся тем, что груз выполнен разрезным с двумя боковыми частями, присоединенными к корпусу изогнутой осью, соединяющей эти части груза. 8. Блесна по п.1, отличающаяся тем, что держатель пластины выполнен как единое целое с корпусом или отделен от него неподвижным креплением к корпусу. 9. Блесна по п.1, отличающаяся тем, что держатель имеет застежки для его установки и демонтажа. 10. Блесна по п.1, отличающаяся тем, что держатель пластины выполнен жестким или упругим. 11. Блесна по п.1, отличающаяся тем, что держатель пластины выполнен выгнутым или прямым,причем с проушиной, расположенной на продольной оси держателя либо смещенной вперед или назад относительно продольной оси держателя, при этом с дополнительными выступами в месте соединения с проушиной для ограничения угла отклонений пластины. 12. Блесна по п.1, отличающаяся тем, что держатель пластины выполнен в виде прутка, контура,рамки или пластинки. 13. Блесна по п.1, отличающаяся тем, что проушина держателя имеет круглую или удлиненную форму с одним округлым и другим угловым концом, или проушина выполнена с выступами для ограничения угла отклонения пластины. 14. Блесна по п.1, отличающаяся тем, что пластина имеет круглую или овальную форму или выполнена в форме двух полукругов, соединенных прямыми или закругленными линиями. 15. Блесна по п.1, отличающаяся тем, что пластина имеет углубления на рабочей поверхности в месте нахождения отверстий с перемычкой. 16. Блесна по п.1, отличающаяся тем, что выгиб пластины имеет цилиндрическую, сферическую,граненую или конусную форму или криволинейную форму с переменным радиусом кривизны. 17. Блесна по п.1, отличающаяся тем, что пластина прикреплена к держателю впереди или сзади него. 18. Блесна по п.1, отличающаяся тем, что корпус и пластина изготовлены из металла или пластических материалов.
