Система бассейнов для рыбы (варианты), измерительное устройство для системы бассейнов и способ контроля бассейнов

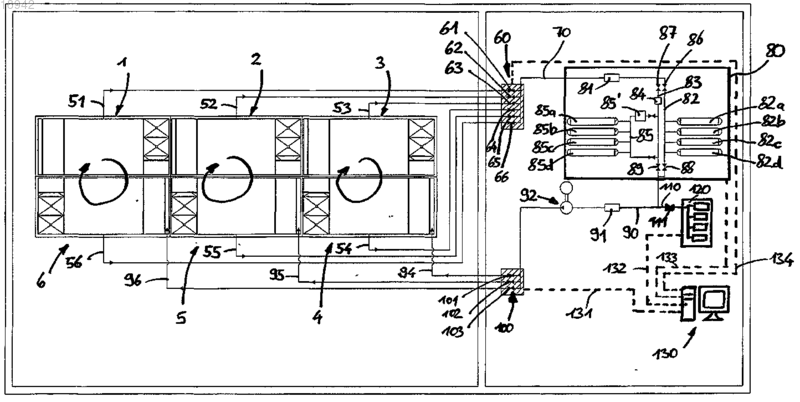

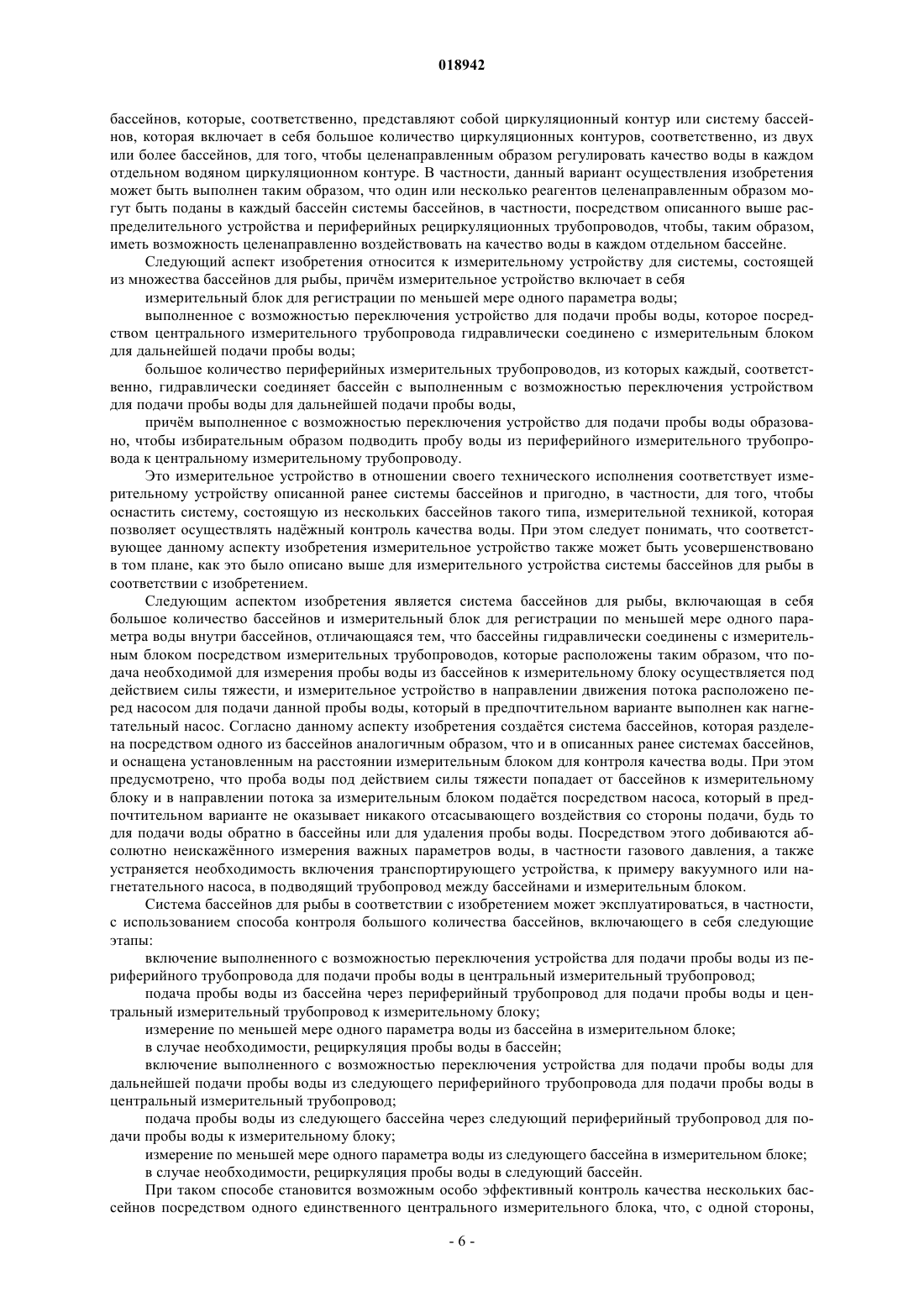

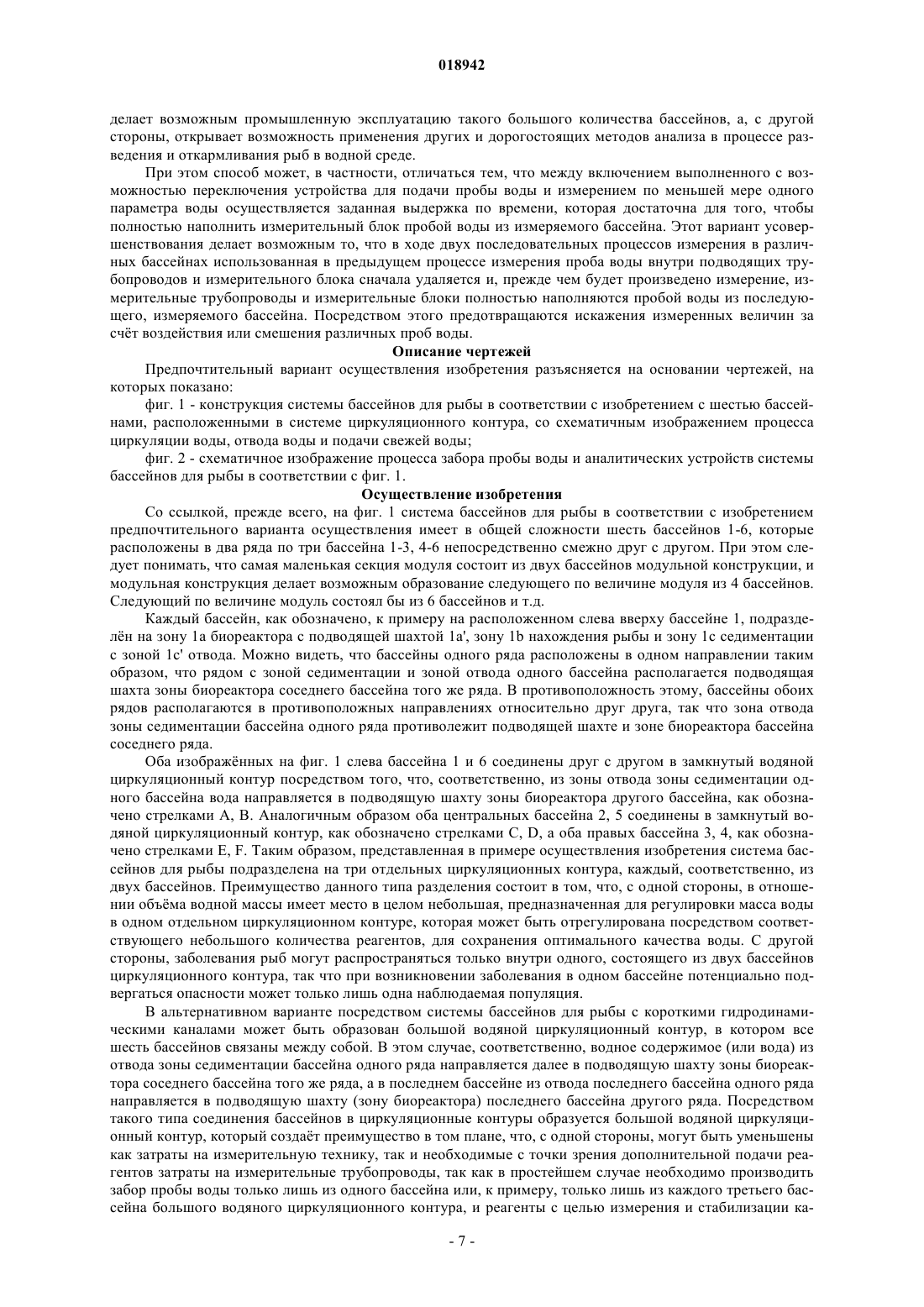

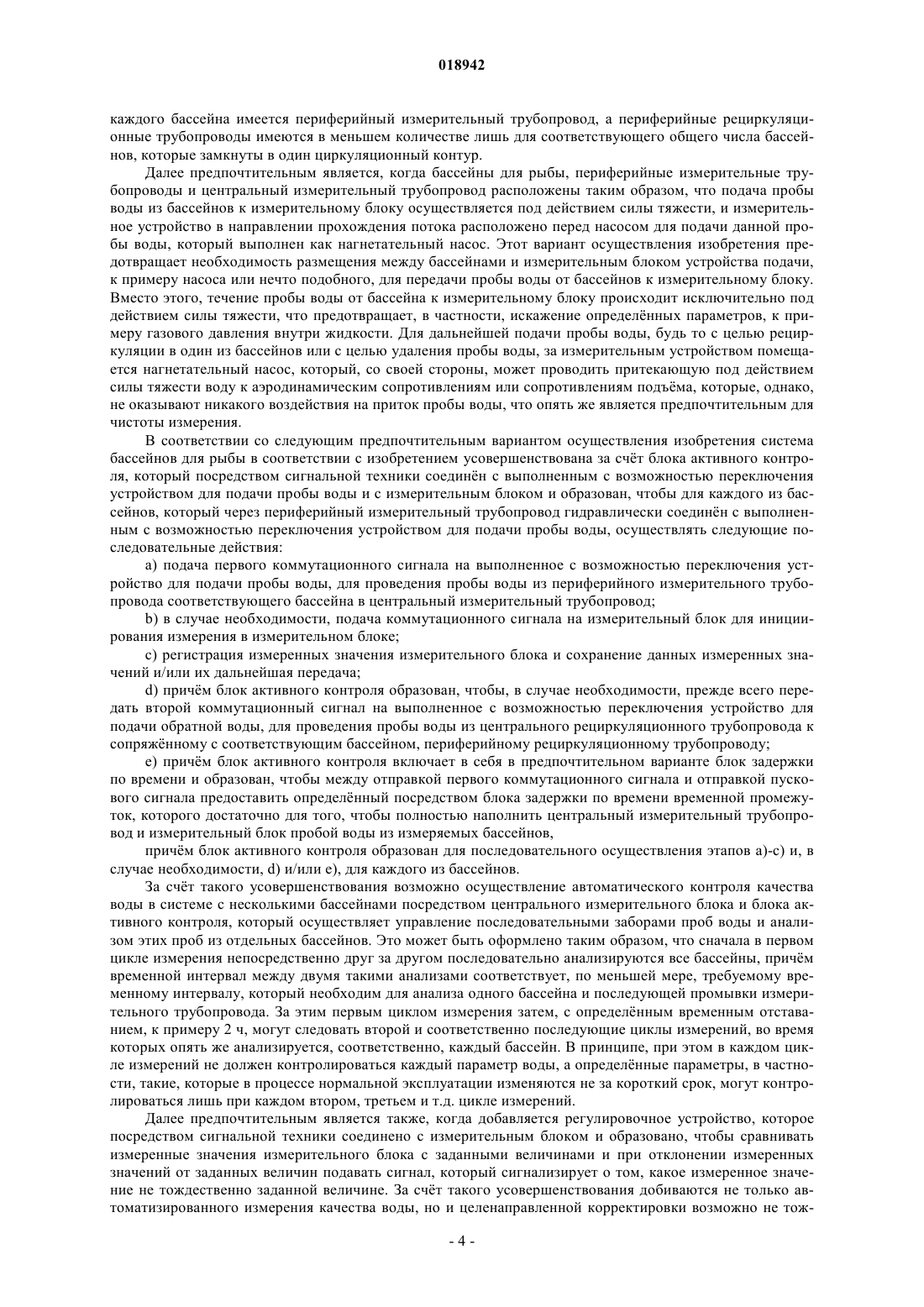

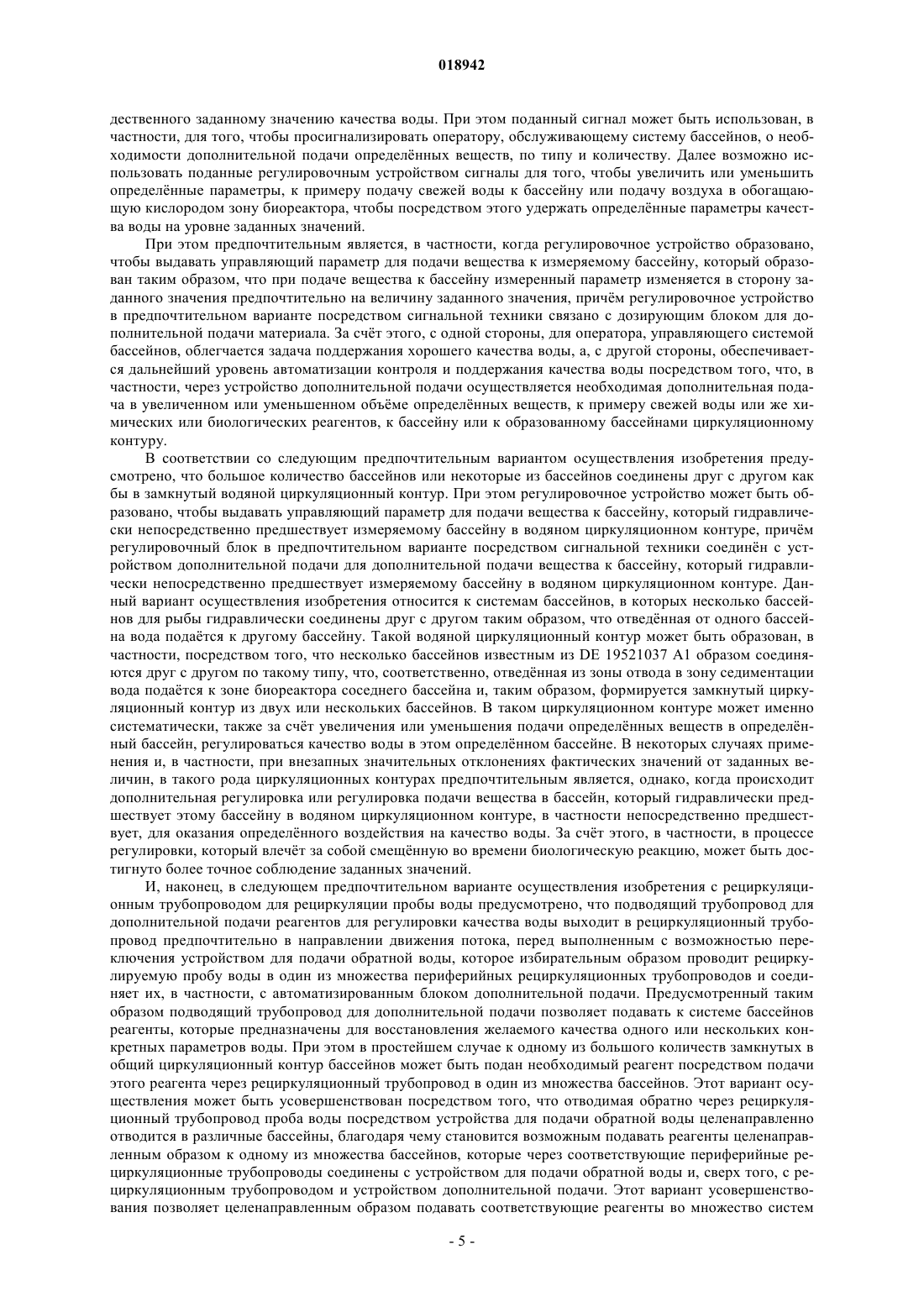

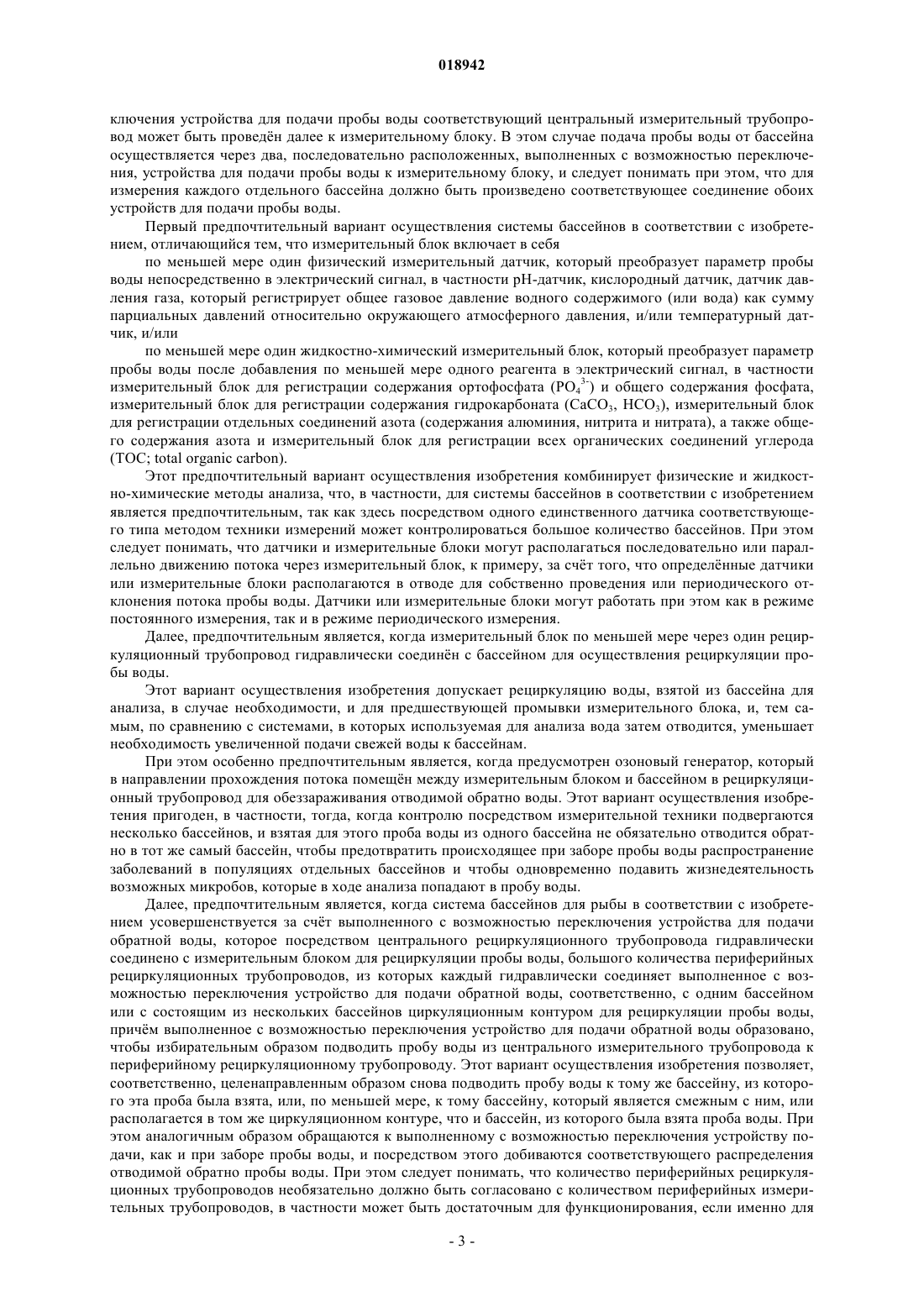

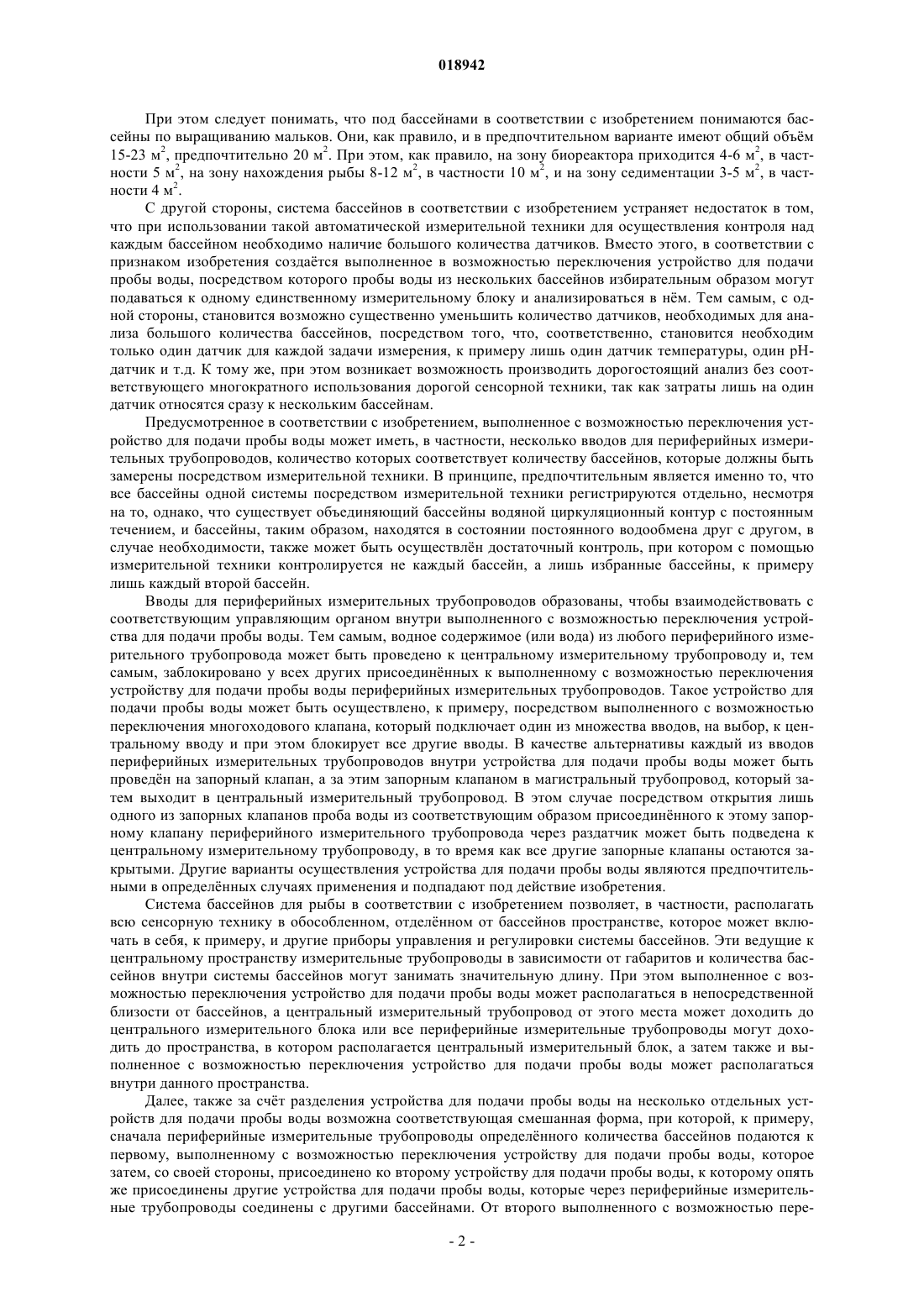

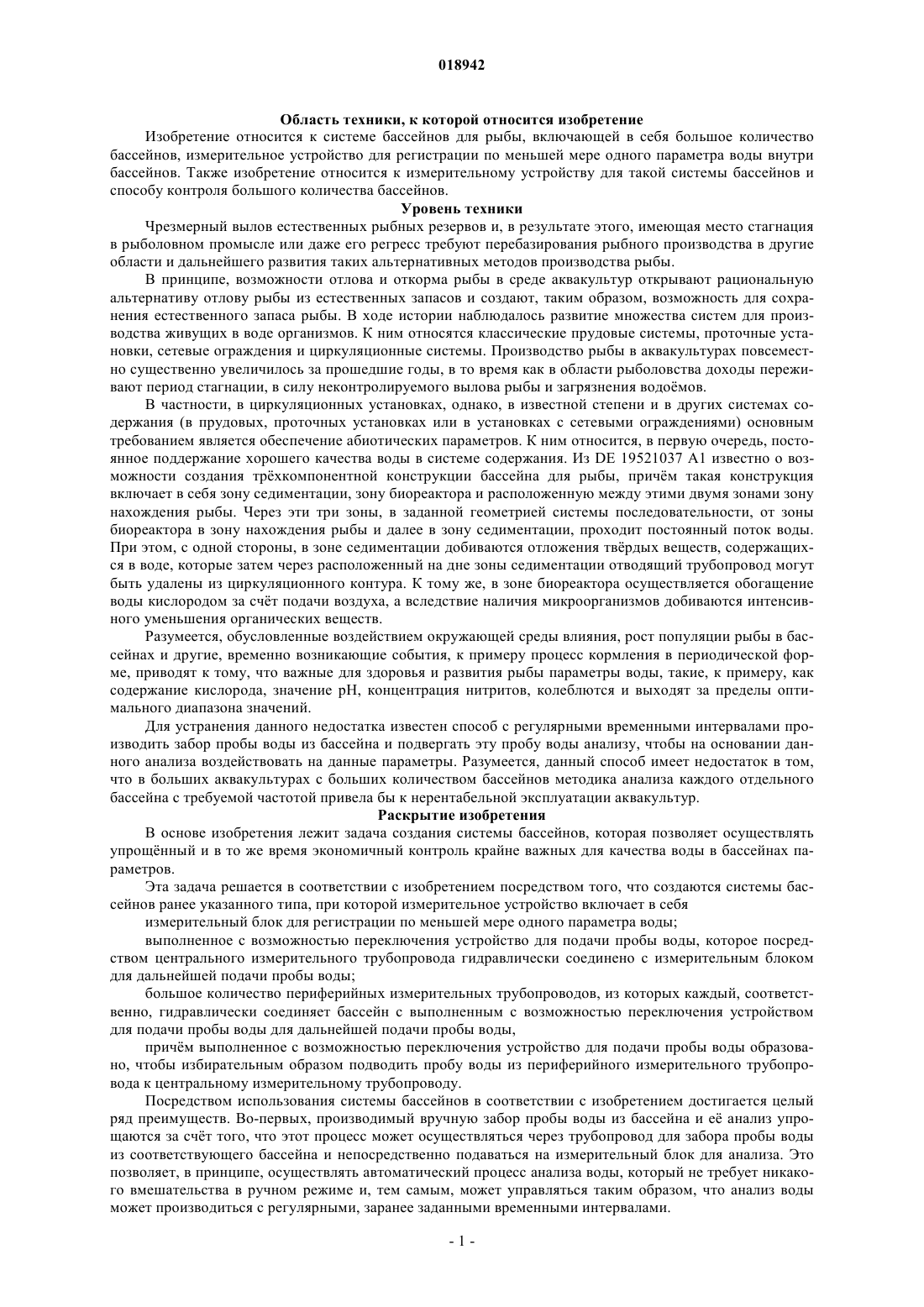

СИСТЕМА БАССЕЙНОВ ДЛЯ РЫБЫ (ВАРИАНТЫ), ИЗМЕРИТЕЛЬНОЕ УСТРОЙСТВО ДЛЯ СИСТЕМЫ БАССЕЙНОВ И СПОСОБ КОНТРОЛЯ БАССЕЙНОВ Изобретение относится к системе бассейнов для рыбы, включающей в себя большое количество бассейнов и измерительное устройство для регистрации по меньшей мере одного параметра водного содержимого (или вода) внутри бассейнов. В соответствии с изобретением измерительное устройство включает в себя измерительный блок для регистрации по меньшей мере одного параметра воды, выполненное с возможностью переключения устройство для подачи пробы воды,которое посредством центрального измерительного трубопровода гидравлически соединено с измерительным блоком для дальнейшей подачи пробы воды, большое количество периферийных измерительных трубопроводов, из которых каждый, соответственно, гидравлически соединяет бассейн с выполненным с возможностью переключения устройством для подачи пробы воды, причм выполненное с возможностью переключения устройство для подачи пробы воды образовано, чтобы избирательным образом подводить пробу воды из периферийного измерительного трубопровода к центральному измерительному трубопроводу.(71)(73) Заявитель и патентовладелец: БИГ ДАЧМАН ИНТЕРНЭШНЛ ГМБХ (DE) Область техники, к которой относится изобретение Изобретение относится к системе бассейнов для рыбы, включающей в себя большое количество бассейнов, измерительное устройство для регистрации по меньшей мере одного параметра воды внутри бассейнов. Также изобретение относится к измерительному устройству для такой системы бассейнов и способу контроля большого количества бассейнов. Уровень техники Чрезмерный вылов естественных рыбных резервов и, в результате этого, имеющая место стагнация в рыболовном промысле или даже его регресс требуют перебазирования рыбного производства в другие области и дальнейшего развития таких альтернативных методов производства рыбы. В принципе, возможности отлова и откорма рыбы в среде аквакультур открывают рациональную альтернативу отлову рыбы из естественных запасов и создают, таким образом, возможность для сохранения естественного запаса рыбы. В ходе истории наблюдалось развитие множества систем для производства живущих в воде организмов. К ним относятся классические прудовые системы, проточные установки, сетевые ограждения и циркуляционные системы. Производство рыбы в аквакультурах повсеместно существенно увеличилось за прошедшие годы, в то время как в области рыболовства доходы переживают период стагнации, в силу неконтролируемого вылова рыбы и загрязнения водомов. В частности, в циркуляционных установках, однако, в известной степени и в других системах содержания (в прудовых, проточных установках или в установках с сетевыми ограждениями) основным требованием является обеспечение абиотических параметров. К ним относится, в первую очередь, постоянное поддержание хорошего качества воды в системе содержания. Из DE 19521037 А 1 известно о возможности создания трхкомпонентной конструкции бассейна для рыбы, причм такая конструкция включает в себя зону седиментации, зону биореактора и расположенную между этими двумя зонами зону нахождения рыбы. Через эти три зоны, в заданной геометрией системы последовательности, от зоны биореактора в зону нахождения рыбы и далее в зону седиментации, проходит постоянный поток воды. При этом, с одной стороны, в зоне седиментации добиваются отложения тврдых веществ, содержащихся в воде, которые затем через расположенный на дне зоны седиментации отводящий трубопровод могут быть удалены из циркуляционного контура. К тому же, в зоне биореактора осуществляется обогащение воды кислородом за счт подачи воздуха, а вследствие наличия микроорганизмов добиваются интенсивного уменьшения органических веществ. Разумеется, обусловленные воздействием окружающей среды влияния, рост популяции рыбы в бассейнах и другие, временно возникающие события, к примеру процесс кормления в периодической форме, приводят к тому, что важные для здоровья и развития рыбы параметры воды, такие, к примеру, как содержание кислорода, значение рН, концентрация нитритов, колеблются и выходят за пределы оптимального диапазона значений. Для устранения данного недостатка известен способ с регулярными временными интервалами производить забор пробы воды из бассейна и подвергать эту пробу воды анализу, чтобы на основании данного анализа воздействовать на данные параметры. Разумеется, данный способ имеет недостаток в том,что в больших аквакультурах с больших количеством бассейнов методика анализа каждого отдельного бассейна с требуемой частотой привела бы к нерентабельной эксплуатации аквакультур. Раскрытие изобретения В основе изобретения лежит задача создания системы бассейнов, которая позволяет осуществлять упрощнный и в то же время экономичный контроль крайне важных для качества воды в бассейнах параметров. Эта задача решается в соответствии с изобретением посредством того, что создаются системы бассейнов ранее указанного типа, при которой измерительное устройство включает в себя измерительный блок для регистрации по меньшей мере одного параметра воды; выполненное с возможностью переключения устройство для подачи пробы воды, которое посредством центрального измерительного трубопровода гидравлически соединено с измерительным блоком для дальнейшей подачи пробы воды; большое количество периферийных измерительных трубопроводов, из которых каждый, соответственно, гидравлически соединяет бассейн с выполненным с возможностью переключения устройством для подачи пробы воды для дальнейшей подачи пробы воды,причм выполненное с возможностью переключения устройство для подачи пробы воды образовано, чтобы избирательным образом подводить пробу воды из периферийного измерительного трубопровода к центральному измерительному трубопроводу. Посредством использования системы бассейнов в соответствии с изобретением достигается целый ряд преимуществ. Во-первых, производимый вручную забор пробы воды из бассейна и е анализ упрощаются за счт того, что этот процесс может осуществляться через трубопровод для забора пробы воды из соответствующего бассейна и непосредственно подаваться на измерительный блок для анализа. Это позволяет, в принципе, осуществлять автоматический процесс анализа воды, который не требует никакого вмешательства в ручном режиме и, тем самым, может управляться таким образом, что анализ воды может производиться с регулярными, заранее заданными временными интервалами. При этом следует понимать, что под бассейнами в соответствии с изобретением понимаются бассейны по выращиванию мальков. Они, как правило, и в предпочтительном варианте имеют общий объм 15-23 м 2, предпочтительно 20 м 2. При этом, как правило, на зону биореактора приходится 4-6 м 2, в частности 5 м 2, на зону нахождения рыбы 8-12 м 2, в частности 10 м 2, и на зону седиментации 3-5 м 2, в частности 4 м 2. С другой стороны, система бассейнов в соответствии с изобретением устраняет недостаток в том,что при использовании такой автоматической измерительной техники для осуществления контроля над каждым бассейном необходимо наличие большого количества датчиков. Вместо этого, в соответствии с признаком изобретения создатся выполненное в возможностью переключения устройство для подачи пробы воды, посредством которого пробы воды из нескольких бассейнов избирательным образом могут подаваться к одному единственному измерительному блоку и анализироваться в нм. Тем самым, с одной стороны, становится возможно существенно уменьшить количество датчиков, необходимых для анализа большого количества бассейнов, посредством того, что, соответственно, становится необходим только один датчик для каждой задачи измерения, к примеру лишь один датчик температуры, один рНдатчик и т.д. К тому же, при этом возникает возможность производить дорогостоящий анализ без соответствующего многократного использования дорогой сенсорной техники, так как затраты лишь на один датчик относятся сразу к нескольким бассейнам. Предусмотренное в соответствии с изобретением, выполненное с возможностью переключения устройство для подачи пробы воды может иметь, в частности, несколько вводов для периферийных измерительных трубопроводов, количество которых соответствует количеству бассейнов, которые должны быть замерены посредством измерительной техники. В принципе, предпочтительным является именно то, что все бассейны одной системы посредством измерительной техники регистрируются отдельно, несмотря на то, однако, что существует объединяющий бассейны водяной циркуляционный контур с постоянным течением, и бассейны, таким образом, находятся в состоянии постоянного водообмена друг с другом, в случае необходимости, также может быть осуществлн достаточный контроль, при котором с помощью измерительной техники контролируется не каждый бассейн, а лишь избранные бассейны, к примеру лишь каждый второй бассейн. Вводы для периферийных измерительных трубопроводов образованы, чтобы взаимодействовать с соответствующим управляющим органом внутри выполненного с возможностью переключения устройства для подачи пробы воды. Тем самым, водное содержимое (или вода) из любого периферийного измерительного трубопровода может быть проведено к центральному измерительному трубопроводу и, тем самым, заблокировано у всех других присоединнных к выполненному с возможностью переключения устройству для подачи пробы воды периферийных измерительных трубопроводов. Такое устройство для подачи пробы воды может быть осуществлено, к примеру, посредством выполненного с возможностью переключения многоходового клапана, который подключает один из множества вводов, на выбор, к центральному вводу и при этом блокирует все другие вводы. В качестве альтернативы каждый из вводов периферийных измерительных трубопроводов внутри устройства для подачи пробы воды может быть проведн на запорный клапан, а за этим запорным клапаном в магистральный трубопровод, который затем выходит в центральный измерительный трубопровод. В этом случае посредством открытия лишь одного из запорных клапанов проба воды из соответствующим образом присоединнного к этому запорному клапану периферийного измерительного трубопровода через раздатчик может быть подведена к центральному измерительному трубопроводу, в то время как все другие запорные клапаны остаются закрытыми. Другие варианты осуществления устройства для подачи пробы воды являются предпочтительными в определнных случаях применения и подпадают под действие изобретения. Система бассейнов для рыбы в соответствии с изобретением позволяет, в частности, располагать всю сенсорную технику в обособленном, отделнном от бассейнов пространстве, которое может включать в себя, к примеру, и другие приборы управления и регулировки системы бассейнов. Эти ведущие к центральному пространству измерительные трубопроводы в зависимости от габаритов и количества бассейнов внутри системы бассейнов могут занимать значительную длину. При этом выполненное с возможностью переключения устройство для подачи пробы воды может располагаться в непосредственной близости от бассейнов, а центральный измерительный трубопровод от этого места может доходить до центрального измерительного блока или все периферийные измерительные трубопроводы могут доходить до пространства, в котором располагается центральный измерительный блок, а затем также и выполненное с возможностью переключения устройство для подачи пробы воды может располагаться внутри данного пространства. Далее, также за счт разделения устройства для подачи пробы воды на несколько отдельных устройств для подачи пробы воды возможна соответствующая смешанная форма, при которой, к примеру,сначала периферийные измерительные трубопроводы определнного количества бассейнов подаются к первому, выполненному с возможностью переключения устройству для подачи пробы воды, которое затем, со своей стороны, присоединено ко второму устройству для подачи пробы воды, к которому опять же присоединены другие устройства для подачи пробы воды, которые через периферийные измерительные трубопроводы соединены с другими бассейнами. От второго выполненного с возможностью пере-2 018942 ключения устройства для подачи пробы воды соответствующий центральный измерительный трубопровод может быть проведн далее к измерительному блоку. В этом случае подача пробы воды от бассейна осуществляется через два, последовательно расположенных, выполненных с возможностью переключения, устройства для подачи пробы воды к измерительному блоку, и следует понимать при этом, что для измерения каждого отдельного бассейна должно быть произведено соответствующее соединение обоих устройств для подачи пробы воды. Первый предпочтительный вариант осуществления системы бассейнов в соответствии с изобретением, отличающийся тем, что измерительный блок включает в себя по меньшей мере один физический измерительный датчик, который преобразует параметр пробы воды непосредственно в электрический сигнал, в частности рН-датчик, кислородный датчик, датчик давления газа, который регистрирует общее газовое давление водного содержимого (или вода) как сумму парциальных давлений относительно окружающего атмосферного давления, и/или температурный датчик, и/или по меньшей мере один жидкостно-химический измерительный блок, который преобразует параметр пробы воды после добавления по меньшей мере одного реагента в электрический сигнал, в частности измерительный блок для регистрации содержания ортофосфата (PO43-) и общего содержания фосфата,измерительный блок для регистрации содержания гидрокарбоната (CaCO3, HCO3), измерительный блок для регистрации отдельных соединений азота (содержания алюминия, нитрита и нитрата), а также общего содержания азота и измерительный блок для регистрации всех органических соединений углерода(TOC; total organic carbon). Этот предпочтительный вариант осуществления изобретения комбинирует физические и жидкостно-химические методы анализа, что, в частности, для системы бассейнов в соответствии с изобретением является предпочтительным, так как здесь посредством одного единственного датчика соответствующего типа методом техники измерений может контролироваться большое количество бассейнов. При этом следует понимать, что датчики и измерительные блоки могут располагаться последовательно или параллельно движению потока через измерительный блок, к примеру, за счт того, что определнные датчики или измерительные блоки располагаются в отводе для собственно проведения или периодического отклонения потока пробы воды. Датчики или измерительные блоки могут работать при этом как в режиме постоянного измерения, так и в режиме периодического измерения. Далее, предпочтительным является, когда измерительный блок по меньшей мере через один рециркуляционный трубопровод гидравлически соединн с бассейном для осуществления рециркуляции пробы воды. Этот вариант осуществления изобретения допускает рециркуляцию воды, взятой из бассейна для анализа, в случае необходимости, и для предшествующей промывки измерительного блока, и, тем самым, по сравнению с системами, в которых используемая для анализа вода затем отводится, уменьшает необходимость увеличенной подачи свежей воды к бассейнам. При этом особенно предпочтительным является, когда предусмотрен озоновый генератор, который в направлении прохождения потока помещн между измерительным блоком и бассейном в рециркуляционный трубопровод для обеззараживания отводимой обратно воды. Этот вариант осуществления изобретения пригоден, в частности, тогда, когда контролю посредством измерительной техники подвергаются несколько бассейнов, и взятая для этого проба воды из одного бассейна не обязательно отводится обратно в тот же самый бассейн, чтобы предотвратить происходящее при заборе пробы воды распространение заболеваний в популяциях отдельных бассейнов и чтобы одновременно подавить жизнедеятельность возможных микробов, которые в ходе анализа попадают в пробу воды. Далее, предпочтительным является, когда система бассейнов для рыбы в соответствии с изобретением усовершенствуется за счт выполненного с возможностью переключения устройства для подачи обратной воды, которое посредством центрального рециркуляционного трубопровода гидравлически соединено с измерительным блоком для рециркуляции пробы воды, большого количества периферийных рециркуляционных трубопроводов, из которых каждый гидравлически соединяет выполненное с возможностью переключения устройство для подачи обратной воды, соответственно, с одним бассейном или с состоящим из нескольких бассейнов циркуляционным контуром для рециркуляции пробы воды,причм выполненное с возможностью переключения устройство для подачи обратной воды образовано,чтобы избирательным образом подводить пробу воды из центрального измерительного трубопровода к периферийному рециркуляционному трубопроводу. Этот вариант осуществления изобретения позволяет,соответственно, целенаправленным образом снова подводить пробу воды к тому же бассейну, из которого эта проба была взята, или, по меньшей мере, к тому бассейну, который является смежным с ним, или располагается в том же циркуляционном контуре, что и бассейн, из которого была взята проба воды. При этом аналогичным образом обращаются к выполненному с возможностью переключения устройству подачи, как и при заборе пробы воды, и посредством этого добиваются соответствующего распределения отводимой обратно пробы воды. При этом следует понимать, что количество периферийных рециркуляционных трубопроводов необязательно должно быть согласовано с количеством периферийных измерительных трубопроводов, в частности может быть достаточным для функционирования, если именно для каждого бассейна имеется периферийный измерительный трубопровод, а периферийные рециркуляционные трубопроводы имеются в меньшем количестве лишь для соответствующего общего числа бассейнов, которые замкнуты в один циркуляционный контур. Далее предпочтительным является, когда бассейны для рыбы, периферийные измерительные трубопроводы и центральный измерительный трубопровод расположены таким образом, что подача пробы воды из бассейнов к измерительному блоку осуществляется под действием силы тяжести, и измерительное устройство в направлении прохождения потока расположено перед насосом для подачи данной пробы воды, который выполнен как нагнетательный насос. Этот вариант осуществления изобретения предотвращает необходимость размещения между бассейнами и измерительным блоком устройства подачи,к примеру насоса или нечто подобного, для передачи пробы воды от бассейнов к измерительному блоку. Вместо этого, течение пробы воды от бассейна к измерительному блоку происходит исключительно под действием силы тяжести, что предотвращает, в частности, искажение определнных параметров, к примеру газового давления внутри жидкости. Для дальнейшей подачи пробы воды, будь то с целью рециркуляции в один из бассейнов или с целью удаления пробы воды, за измерительным устройством помещается нагнетательный насос, который, со своей стороны, может проводить притекающую под действием силы тяжести воду к аэродинамическим сопротивлениям или сопротивлениям подъма, которые, однако,не оказывают никакого воздействия на приток пробы воды, что опять же является предпочтительным для чистоты измерения. В соответствии со следующим предпочтительным вариантом осуществления изобретения система бассейнов для рыбы в соответствии с изобретением усовершенствована за счт блока активного контроля, который посредством сигнальной техники соединн с выполненным с возможностью переключения устройством для подачи пробы воды и с измерительным блоком и образован, чтобы для каждого из бассейнов, который через периферийный измерительный трубопровод гидравлически соединн с выполненным с возможностью переключения устройством для подачи пробы воды, осуществлять следующие последовательные действия:a) подача первого коммутационного сигнала на выполненное с возможностью переключения устройство для подачи пробы воды, для проведения пробы воды из периферийного измерительного трубопровода соответствующего бассейна в центральный измерительный трубопровод;b) в случае необходимости, подача коммутационного сигнала на измерительный блок для инициирования измерения в измерительном блоке;c) регистрация измеренных значения измерительного блока и сохранение данных измеренных значений и/или их дальнейшая передача;d) причм блок активного контроля образован, чтобы, в случае необходимости, прежде всего передать второй коммутационный сигнал на выполненное с возможностью переключения устройство для подачи обратной воды, для проведения пробы воды из центрального рециркуляционного трубопровода к сопряжнному с соответствующим бассейном, периферийному рециркуляционному трубопроводу;e) причм блок активного контроля включает в себя в предпочтительном варианте блок задержки по времени и образован, чтобы между отправкой первого коммутационного сигнала и отправкой пускового сигнала предоставить определнный посредством блока задержки по времени временной промежуток, которого достаточно для того, чтобы полностью наполнить центральный измерительный трубопровод и измерительный блок пробой воды из измеряемых бассейнов,причм блок активного контроля образован для последовательного осуществления этапов а)-с) и, в случае необходимости, d) и/или е), для каждого из бассейнов. За счт такого усовершенствования возможно осуществление автоматического контроля качества воды в системе с несколькими бассейнами посредством центрального измерительного блока и блока активного контроля, который осуществляет управление последовательными заборами проб воды и анализом этих проб из отдельных бассейнов. Это может быть оформлено таким образом, что сначала в первом цикле измерения непосредственно друг за другом последовательно анализируются все бассейны, причм временной интервал между двумя такими анализами соответствует, по меньшей мере, требуемому временному интервалу, который необходим для анализа одного бассейна и последующей промывки измерительного трубопровода. За этим первым циклом измерения затем, с определнным временным отставанием, к примеру 2 ч, могут следовать второй и соответственно последующие циклы измерений, во время которых опять же анализируется, соответственно, каждый бассейн. В принципе, при этом в каждом цикле измерений не должен контролироваться каждый параметр воды, а определнные параметры, в частности, такие, которые в процессе нормальной эксплуатации изменяются не за короткий срок, могут контролироваться лишь при каждом втором, третьем и т.д. цикле измерений. Далее предпочтительным является также, когда добавляется регулировочное устройство, которое посредством сигнальной техники соединено с измерительным блоком и образовано, чтобы сравнивать измеренные значения измерительного блока с заданными величинами и при отклонении измеренных значений от заданных величин подавать сигнал, который сигнализирует о том, какое измеренное значение не тождественно заданной величине. За счт такого усовершенствования добиваются не только автоматизированного измерения качества воды, но и целенаправленной корректировки возможно не тож-4 018942 дественного заданному значению качества воды. При этом поданный сигнал может быть использован, в частности, для того, чтобы просигнализировать оператору, обслуживающему систему бассейнов, о необходимости дополнительной подачи определнных веществ, по типу и количеству. Далее возможно использовать поданные регулировочным устройством сигналы для того, чтобы увеличить или уменьшить определнные параметры, к примеру подачу свежей воды к бассейну или подачу воздуха в обогащающую кислородом зону биореактора, чтобы посредством этого удержать определнные параметры качества воды на уровне заданных значений. При этом предпочтительным является, в частности, когда регулировочное устройство образовано,чтобы выдавать управляющий параметр для подачи вещества к измеряемому бассейну, который образован таким образом, что при подаче вещества к бассейну измеренный параметр изменяется в сторону заданного значения предпочтительно на величину заданного значения, причм регулировочное устройство в предпочтительном варианте посредством сигнальной техники связано с дозирующим блоком для дополнительной подачи материала. За счт этого, с одной стороны, для оператора, управляющего системой бассейнов, облегчается задача поддержания хорошего качества воды, а, с другой стороны, обеспечивается дальнейший уровень автоматизации контроля и поддержания качества воды посредством того, что, в частности, через устройство дополнительной подачи осуществляется необходимая дополнительная подача в увеличенном или уменьшенном объме определнных веществ, к примеру свежей воды или же химических или биологических реагентов, к бассейну или к образованному бассейнами циркуляционному контуру. В соответствии со следующим предпочтительным вариантом осуществления изобретения предусмотрено, что большое количество бассейнов или некоторые из бассейнов соединены друг с другом как бы в замкнутый водяной циркуляционный контур. При этом регулировочное устройство может быть образовано, чтобы выдавать управляющий параметр для подачи вещества к бассейну, который гидравлически непосредственно предшествует измеряемому бассейну в водяном циркуляционном контуре, причм регулировочный блок в предпочтительном варианте посредством сигнальной техники соединн с устройством дополнительной подачи для дополнительной подачи вещества к бассейну, который гидравлически непосредственно предшествует измеряемому бассейну в водяном циркуляционном контуре. Данный вариант осуществления изобретения относится к системам бассейнов, в которых несколько бассейнов для рыбы гидравлически соединены друг с другом таким образом, что отведнная от одного бассейна вода податся к другому бассейну. Такой водяной циркуляционный контур может быть образован, в частности, посредством того, что несколько бассейнов известным из DE 19521037 А 1 образом соединяются друг с другом по такому типу, что, соответственно, отведнная из зоны отвода в зону седиментации вода податся к зоне биореактора соседнего бассейна и, таким образом, формируется замкнутый циркуляционный контур из двух или нескольких бассейнов. В таком циркуляционном контуре может именно систематически, также за счт увеличения или уменьшения подачи определнных веществ в определнный бассейн, регулироваться качество воды в этом определнном бассейне. В некоторых случаях применения и, в частности, при внезапных значительных отклонениях фактических значений от заданных величин, в такого рода циркуляционных контурах предпочтительным является, однако, когда происходит дополнительная регулировка или регулировка подачи вещества в бассейн, который гидравлически предшествует этому бассейну в водяном циркуляционном контуре, в частности непосредственно предшествует, для оказания определнного воздействия на качество воды. За счт этого, в частности, в процессе регулировки, который влечт за собой смещнную во времени биологическую реакцию, может быть достигнуто более точное соблюдение заданных значений. И, наконец, в следующем предпочтительном варианте осуществления изобретения с рециркуляционным трубопроводом для рециркуляции пробы воды предусмотрено, что подводящий трубопровод для дополнительной подачи реагентов для регулировки качества воды выходит в рециркуляционный трубопровод предпочтительно в направлении движения потока, перед выполненным с возможностью переключения устройством для подачи обратной воды, которое избирательным образом проводит рециркулируемую пробу воды в один из множества периферийных рециркуляционных трубопроводов и соединяет их, в частности, с автоматизированным блоком дополнительной подачи. Предусмотренный таким образом подводящий трубопровод для дополнительной подачи позволяет подавать к системе бассейнов реагенты, которые предназначены для восстановления желаемого качества одного или нескольких конкретных параметров воды. При этом в простейшем случае к одному из большого количеств замкнутых в общий циркуляционный контур бассейнов может быть подан необходимый реагент посредством подачи этого реагента через рециркуляционный трубопровод в один из множества бассейнов. Этот вариант осуществления может быть усовершенствован посредством того, что отводимая обратно через рециркуляционный трубопровод проба воды посредством устройства для подачи обратной воды целенаправленно отводится в различные бассейны, благодаря чему становится возможным подавать реагенты целенаправленным образом к одному из множества бассейнов, которые через соответствующие периферийные рециркуляционные трубопроводы соединены с устройством для подачи обратной воды и, сверх того, с рециркуляционным трубопроводом и устройством дополнительной подачи. Этот вариант усовершенствования позволяет целенаправленным образом подавать соответствующие реагенты во множество систем бассейнов, которые, соответственно, представляют собой циркуляционный контур или систему бассейнов, которая включает в себя большое количество циркуляционных контуров, соответственно, из двух или более бассейнов, для того, чтобы целенаправленным образом регулировать качество воды в каждом отдельном водяном циркуляционном контуре. В частности, данный вариант осуществления изобретения может быть выполнен таким образом, что один или несколько реагентов целенаправленным образом могут быть поданы в каждый бассейн системы бассейнов, в частности, посредством описанного выше распределительного устройства и периферийных рециркуляционных трубопроводов, чтобы, таким образом,иметь возможность целенаправленно воздействовать на качество воды в каждом отдельном бассейне. Следующий аспект изобретения относится к измерительному устройству для системы, состоящей из множества бассейнов для рыбы, причм измерительное устройство включает в себя измерительный блок для регистрации по меньшей мере одного параметра воды; выполненное с возможностью переключения устройство для подачи пробы воды, которое посредством центрального измерительного трубопровода гидравлически соединено с измерительным блоком для дальнейшей подачи пробы воды; большое количество периферийных измерительных трубопроводов, из которых каждый, соответственно, гидравлически соединяет бассейн с выполненным с возможностью переключения устройством для подачи пробы воды для дальнейшей подачи пробы воды,причм выполненное с возможностью переключения устройство для подачи пробы воды образовано, чтобы избирательным образом подводить пробу воды из периферийного измерительного трубопровода к центральному измерительному трубопроводу. Это измерительное устройство в отношении своего технического исполнения соответствует измерительному устройству описанной ранее системы бассейнов и пригодно, в частности, для того, чтобы оснастить систему, состоящую из нескольких бассейнов такого типа, измерительной техникой, которая позволяет осуществлять наджный контроль качества воды. При этом следует понимать, что соответствующее данному аспекту изобретения измерительное устройство также может быть усовершенствовано в том плане, как это было описано выше для измерительного устройства системы бассейнов для рыбы в соответствии с изобретением. Следующим аспектом изобретения является система бассейнов для рыбы, включающая в себя большое количество бассейнов и измерительный блок для регистрации по меньшей мере одного параметра воды внутри бассейнов, отличающаяся тем, что бассейны гидравлически соединены с измерительным блоком посредством измерительных трубопроводов, которые расположены таким образом, что подача необходимой для измерения пробы воды из бассейнов к измерительному блоку осуществляется под действием силы тяжести, и измерительное устройство в направлении движения потока расположено перед насосом для подачи данной пробы воды, который в предпочтительном варианте выполнен как нагнетательный насос. Согласно данному аспекту изобретения создатся система бассейнов, которая разделена посредством одного из бассейнов аналогичным образом, что и в описанных ранее системах бассейнов,и оснащена установленным на расстоянии измерительным блоком для контроля качества воды. При этом предусмотрено, что проба воды под действием силы тяжести попадает от бассейнов к измерительному блоку и в направлении потока за измерительным блоком податся посредством насоса, который в предпочтительном варианте не оказывает никакого отсасывающего воздействия со стороны подачи, будь то для подачи воды обратно в бассейны или для удаления пробы воды. Посредством этого добиваются абсолютно неискажнного измерения важных параметров воды, в частности газового давления, а также устраняется необходимость включения транспортирующего устройства, к примеру вакуумного или нагнетательного насоса, в подводящий трубопровод между бассейнами и измерительным блоком. Система бассейнов для рыбы в соответствии с изобретением может эксплуатироваться, в частности,с использованием способа контроля большого количества бассейнов, включающего в себя следующие этапы: включение выполненного с возможностью переключения устройства для подачи пробы воды из периферийного трубопровода для подачи пробы воды в центральный измерительный трубопровод; подача пробы воды из бассейна через периферийный трубопровод для подачи пробы воды и центральный измерительный трубопровод к измерительному блоку; измерение по меньшей мере одного параметра воды из бассейна в измерительном блоке; в случае необходимости, рециркуляция пробы воды в бассейн; включение выполненного с возможностью переключения устройства для подачи пробы воды для дальнейшей подачи пробы воды из следующего периферийного трубопровода для подачи пробы воды в центральный измерительный трубопровод; подача пробы воды из следующего бассейна через следующий периферийный трубопровод для подачи пробы воды к измерительному блоку; измерение по меньшей мере одного параметра воды из следующего бассейна в измерительном блоке; в случае необходимости, рециркуляция пробы воды в следующий бассейн. При таком способе становится возможным особо эффективный контроль качества нескольких бассейнов посредством одного единственного центрального измерительного блока, что, с одной стороны,-6 018942 делает возможным промышленную эксплуатацию такого большого количества бассейнов, а, с другой стороны, открывает возможность применения других и дорогостоящих методов анализа в процессе разведения и откармливания рыб в водной среде. При этом способ может, в частности, отличаться тем, что между включением выполненного с возможностью переключения устройства для подачи пробы воды и измерением по меньшей мере одного параметра воды осуществляется заданная выдержка по времени, которая достаточна для того, чтобы полностью наполнить измерительный блок пробой воды из измеряемого бассейна. Этот вариант усовершенствования делает возможным то, что в ходе двух последовательных процессов измерения в различных бассейнах использованная в предыдущем процессе измерения проба воды внутри подводящих трубопроводов и измерительного блока сначала удаляется и, прежде чем будет произведено измерение, измерительные трубопроводы и измерительные блоки полностью наполняются пробой воды из последующего, измеряемого бассейна. Посредством этого предотвращаются искажения измеренных величин за счт воздействия или смешения различных проб воды. Описание чертежей Предпочтительный вариант осуществления изобретения разъясняется на основании чертежей, на которых показано: фиг. 1 - конструкция системы бассейнов для рыбы в соответствии с изобретением с шестью бассейнами, расположенными в системе циркуляционного контура, со схематичным изображением процесса циркуляции воды, отвода воды и подачи свежей воды; фиг. 2 - схематичное изображение процесса забора пробы воды и аналитических устройств системы бассейнов для рыбы в соответствии с фиг. 1. Осуществление изобретения Со ссылкой, прежде всего, на фиг. 1 система бассейнов для рыбы в соответствии с изобретением предпочтительного варианта осуществления имеет в общей сложности шесть бассейнов 1-6, которые расположены в два ряда по три бассейна 1-3, 4-6 непосредственно смежно друг с другом. При этом следует понимать, что самая маленькая секция модуля состоит из двух бассейнов модульной конструкции, и модульная конструкция делает возможным образование следующего по величине модуля из 4 бассейнов. Следующий по величине модуль состоял бы из 6 бассейнов и т.д. Каждый бассейн, как обозначено, к примеру на расположенном слева вверху бассейне 1, подразделн на зону 1 а биореактора с подводящей шахтой 1 а', зону 1b нахождения рыбы и зону 1 с седиментации с зоной 1 с' отвода. Можно видеть, что бассейны одного ряда расположены в одном направлении таким образом, что рядом с зоной седиментации и зоной отвода одного бассейна располагается подводящая шахта зоны биореактора соседнего бассейна того же ряда. В противоположность этому, бассейны обоих рядов располагаются в противоположных направлениях относительно друг друга, так что зона отвода зоны седиментации бассейна одного ряда противолежит подводящей шахте и зоне биореактора бассейна соседнего ряда. Оба изображнных на фиг. 1 слева бассейна 1 и 6 соединены друг с другом в замкнутый водяной циркуляционный контур посредством того, что, соответственно, из зоны отвода зоны седиментации одного бассейна вода направляется в подводящую шахту зоны биореактора другого бассейна, как обозначено стрелками А, В. Аналогичным образом оба центральных бассейна 2, 5 соединены в замкнутый водяной циркуляционный контур, как обозначено стрелками С, D, а оба правых бассейна 3, 4, как обозначено стрелками Е, F. Таким образом, представленная в примере осуществления изобретения система бассейнов для рыбы подразделена на три отдельных циркуляционных контура, каждый, соответственно, из двух бассейнов. Преимущество данного типа разделения состоит в том, что, с одной стороны, в отношении объма водной массы имеет место в целом небольшая, предназначенная для регулировки масса воды в одном отдельном циркуляционном контуре, которая может быть отрегулирована посредством соответствующего небольшого количества реагентов, для сохранения оптимального качества воды. С другой стороны, заболевания рыб могут распространяться только внутри одного, состоящего из двух бассейнов циркуляционного контура, так что при возникновении заболевания в одном бассейне потенциально подвергаться опасности может только лишь одна наблюдаемая популяция. В альтернативном варианте посредством системы бассейнов для рыбы с короткими гидродинамическими каналами может быть образован большой водяной циркуляционный контур, в котором все шесть бассейнов связаны между собой. В этом случае, соответственно, водное содержимое (или вода) из отвода зоны седиментации бассейна одного ряда направляется далее в подводящую шахту зоны биореактора соседнего бассейна того же ряда, а в последнем бассейне из отвода последнего бассейна одного ряда направляется в подводящую шахту (зону биореактора) последнего бассейна другого ряда. Посредством такого типа соединения бассейнов в циркуляционные контуры образуется большой водяной циркуляционный контур, который создат преимущество в том плане, что, с одной стороны, могут быть уменьшены как затраты на измерительную технику, так и необходимые с точки зрения дополнительной подачи реагентов затраты на измерительные трубопроводы, так как в простейшем случае необходимо производить забор пробы воды только лишь из одного бассейна или, к примеру, только лишь из каждого третьего бассейна большого водяного циркуляционного контура, и реагенты с целью измерения и стабилизации ка-7 018942 чества воды во всм циркуляционном контуре необходимо добавлять лишь в такой отдельный бассейн. С другой стороны, такая система имеет преимущество в том, что в циркуляционном контуре имеется в целом большой объм воды, вследствие чего отклонения параметров воды в отдельных бассейнах не приведут к непосредственному ухудшению качества воды, а за счт объма воды в других бассейнах могут быть выровнены или, по меньшей мере, существенно снижены. К каждому бассейну присоединены, соответственно, два сливных трубопровода для водного содержимого (или воды), как обозначено, к примеру, поз. 14 а, b у расположенного справа внизу бассейна. При этом сливной трубопровод 14 а, который служит в качестве водосброса и для пеноотделения, соединн с зоной биореактора и позволяет отводить избыточную воду и возможно образовавшуюся пену их зоны биореактора, а сливной трубопровод 14b соединн с зоной седиментации и позволяет отводить сточную воду из зоны седиментации. Все сливные трубопроводы для отведения водного содержимого (или воды) через один или несколько коллекторов сводятся к центральному сливному трубопроводу 20, который выходит в устройство 30 подготовки сточных вод. В этом устройстве 30 водоподготовки сточные воды подвергаются очистке до тех пор, пока не будут соответствовать действующим экологическим нормам, а затем могут быть подведены непосредственно к поверхностной воде. Сточные воды посредством не изображнной более детально измерительной системы постоянно контролируются на содержание O2, температуры, NH4, NO3,NO2PO4, Pges, TOC/CSB и, в случае необходимости, подвергаются воздействию различных мероприятий,в частности в отношении общего содержания фосфата и азота. Далее предусмотрен трубопровод 40 для подачи свежей воды, который посредством распределителя разветвляется на несколько трубопроводов 41-43 для подачи свежей воды, которые соответственно выходят в подводящую шахту зоны биореактора бассейнов 1-3. Посредством такой подачи свежей воды может быть компенсирована отведнная через сливные трубопроводы, а в случае необходимости иным образом, или потерянная вода в каждом из трх водяных циркуляционных контуров, и, тем самым, в бассейнах может поддерживаться постоянный уровень воды. Фиг. 2 схематично демонстрирует особо необходимые для проведения анализа воды конструктивные элементы системы бассейнов для рыбы в соответствии с фиг. 1. Следует учитывать, что представленная на фиг. 1 система циркуляции воды функционально разделена и не зависит от системы забора проб воды и сливной магистрали, представленной на фиг. 2. Как можно видеть, каждый бассейн для рыбы имеет периферийный измерительный трубопровод 51-56, который, соответственно, выходит в мультиплексор 60. В мультиплексоре 60 расположено соответствующее большое количество клапанов с наклонным шпинделем или магнитных клапанов 61-66,которые, соответственно, соединяют клемму одного из периферийных измерительных трубопроводов 5156 с магистральным трубопроводом внутри мультиплексора 60, который подсоединн к центральному измерительному трубопроводу 70. Водный поток через центральный измерительный трубопровод 70 контролируется посредством реле 81 контроля потока, которое расположено внутри измерительного блока 80. В направлении движения потока за реле 81 контроля потока центральный измерительный трубопровод разветвляется внутри измерительного блока 80 на первую измерительную ветвь 82 и вторую измерительную ветвь 83. Обе измерительные ветви 82, 83 проходят параллельно и после прохождения измерительного блока снова объединяются в центральный рециркуляционный трубопровод 90. Первая измерительная ветвь 82 соединена с большим количеством физических датчиков, которые последовательно друг за другом подключены в измерительную ветвь 82. В частности, друг за другом расположены кислородный + температурный датчик 82 а, pH-датчик 82b, датчик 82 с проводимости и датчик 82d давления газа, которые производят анализ протекающей через измерительную ветвь 82 пробы воды. Вторая измерительная ветвь 83 проходит сначала фильтр 84 для образования пермеата, а затем посредством следующего отвода 85 присоединяется ко всем четырм жидкостно-химическим измерительным блокам, которые последовательно подключены в отвод 85. Жидкостно-химическими измерительными блоками являются первый измерительный блок 85 а для регистрации NH4/NO-3/NO2-Nges, второй измерительный блок 85b для регистрации PO43-/Pges, измерительный блок 85 с для регистрации общего органического содержания углерода (total organic carbon, TOC) и измерительный блок 85d для регистрации связующей способности кислоты, которая в данном случае является, в частности, синонимом карбонатной жсткости (SBV; НСО 3). Обе измерительные ветви 82, 83 посредством соответствующих предвключнных или последовательно подключнных клапанов 86, 87 и 88, 89 могут быть заблокированы как на подаче, так и на выходе. Это позволяет осуществлять промывку измерительных ветвей. К тому же, из второй измерительной ветви 83 посредством клапана 87' подачи или клапана 89' спуска проба воды может быть подана в отвод 85 для осуществления периодического жидкостно-химического анализа посредством измерительных блоков 85 а-d. Для этой цели в отводе 85 предусмотрен водный резервуар 85', который, с одной стороны,промывается посредством промывки отвода 85 пробой воды и, тем самым, может быть очищен от остатков от предыдущего измерения, а, с другой стороны, для подготовки жидкостно-химического анализа может принимать определнный объм воды, к примеру 5 л. Из этого определнного объма воды отдельные жидкостно-химические измерительные блоки 85a-d получают затем необходимый для их измерения объм воды, к примеру соответственно 250 мл. Остаток из водного резервуара 85' затем через отвод 85 податся к клапану 89 рециркуляционного трубопровода 90. Обработанные в жидкостнохимических измерительных блоках 85a-d компоненты пробы воды отводятся и подаются к отработанной воде. Таким образом, с одной стороны, возможно подвергнуть смешанную пробу из протекающего через ветвь 85 потока жидкостно-химическому анализу для произведения анализа в режиме реального времени. В альтернативном варианте резервуар 85' может быть заполнен однократно, а затем могут извлекаться и подвергаться анализу отдельные пробы воды. После соединения первого и второго измерительных трубопроводов 82, 83 в рециркуляционный трубопровод 90 этот трубопровод выходит в предназначенный для дезинфекции озоновый генератор 91,который предназначен для обеззараживания рециркулируемой воды. Расположенный за озоновым генератором 91 насос 92 выполнен как нагнетательный насос и возвращает рециркулируемую воду обратно в бассейны для рыбы. В соответствии с этим вся система расположена и рассчитана таким образом, что проба воды из бассейнов через мультиплексор 60 проходит до измерительного блока 80 и далее к насосу 92 под действием силы тяжести, без воздействия подключнного по ходу данного потока насоса и, таким образом, на нагнетательный насос 92 без какого-либо воздействия путм подсасывания со стороны впуска податся проба воды. Рециркулируемая проба воды направляется затем от насоса 92 к мультиплексору 100, который разделяет центральный рециркуляционный трубопровод 90 на три периферийных рециркуляционных трубопровода 94, 95, 96, которые, соответственно, посредством отдельных клапанов с наклонными шпинделями или магнитных клапанов 101-103 могут быть открыты на подачу или заблокированы. Периферийные рециркуляционные трубопроводы 94-96 выходят в бассейны 4-6, так что возможна направленная рециркуляция пробы воды в один из этих трх бассейнов посредством соответствующих подключений клапанов с наклонными шпинделями или магнитных клапанов 101-103 в мультиплексоре 100. В центральный рециркуляционный трубопровод 90 вводится не только вытекающая из измерительного блока 80 проба воды для рециркуляции в бассейны, но и дополнительно предусмотрен трубопровод 110 для дополнительной подачи, который за местом соединения двух параллельных измерительных ветвей 82, 83 и перед нагнетательным насосом 92 выходит в рециркуляционный трубопровод. Трубопровод 110 для дополнительной подачи выполнен с возможностью блокировки посредством клапана 111 и соединяет блок 120 дополнительной подачи с рециркуляционным трубопроводом. Из блока 120 дополнительной подачи в рециркуляционный трубопровод могут подаваться реагенты, предназначенные для стабилизации качества воды в бассейнах. Дополнительно подводимые таким образом реагенты через рециркуляционный трубопровод подаются к мультиплексору 100 и могут затем посредством мультиплексора целенаправленным образом через периферийные рециркуляционные трубопроводы 94-96 подаваться к одному из бассейнов 4, 5 или 6. Таким образом, реагент может быть целенаправленным образом подан,соответственно, к одному из трх водяных циркуляционных контуров внутри системы бассейнов для регулировки качества воды в этом водяном циркуляционном контуре. Как блок 120 дополнительной подачи, так и измерительный блок 80, мультиплексор 60 и мультиплексор 100 посредством сигнализационной техники соединены с регулировочным блоком 130, как изображено на фиг. 2 посредством пунктирных линий 131-134. Регулировочный блок 130 служит для того,чтобы соотнести зарегистрированные посредством измерительного блока 80 измеренные значения, соответственно, с одним бассейном или с состоящим из двух бассейнов водяным циркуляционным контуром посредством учта соответствующего положения мультиплексора 60 и, таким образом, иметь возможность определить из какого бассейна поступила измеренная проба воды. В регулировочном блоке 130 сохраняются диапазоны параметров, которые соответствуют допустимому, в частности оптимальному,качеству воды. К тому же, предусмотрен соответствующий блок сравнения, который может производить сравнение измеренных значений с этим диапазоном параметров. На основании данного сравнения регулировочный блок 130 может констатировать отклонение и определять, как следствие, необходимость дополнительной подачи реагентов по типу и количеству. Информация о типе и количестве реагентов передатся на блок 120 дополнительной подачи, и в то же время мультиплексор 100 переключается, соответственно, таким образом, что выходящий после этого из блока 120 дополнительной подачи дополнительный реагент податся к соответствующему водяному циркуляционному контуру. Таким образом,возможно осуществление наджной и быстрой регулировки качества воды автоматизированным способом для всех водяных циркуляционных контуров внутри системы бассейнов, без необходимости инвестирования для этого существенных средств на сенсорную технику, проводку или соединения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система бассейнов для рыбы, включающая в себя большое количество бассейнов (1-6) и измерительное устройство (80) для регистрации по меньшей мере одного параметра блокировки воды внутри бассейнов, отличающаяся тем, что измерительное устройство включает в себя измерительный блок (82a-d, 85a-d) для регистрации по меньшей мере одного параметра воды; выполненное с возможностью переключения устройство (60) для подачи пробы воды, которое посредством центрального измерительного трубопровода (70) гидравлически соединено с измерительным блоком для дальнейшей подачи пробы воды; большое количество периферийных измерительных трубопроводов (51-56), из которых каждый соответственно гидравлически соединяет бассейн с выполненным с возможностью переключения устройством для подачи пробы воды для дальнейшей подачи пробы воды,причм выполненное с возможностью переключения устройство (60) для подачи пробы воды выполнено с возможностью избирательного подвода пробы воды из каждого периферийного измерительного трубопровода (51-56) к центральному измерительному трубопроводу (70). 2. Система бассейнов для рыбы по п.1, отличающаяся тем, что измерительный блок представляет собой по меньшей мере один физический измерительный датчик (82a-d), который преобразует параметр пробы воды непосредственно в электрический сигнал, в частности pH-датчик, кислородный датчик, датчик давления газа и/или температурный датчик; и/или по меньшей мере один жидкостно-химический измерительный блок (85a-d), который преобразует параметр пробы воды после добавления по меньшей мере одного реагента в электрический сигнал, в частности измерительный блок для регистрации содержания фосфата, измерительный блок для регистрации содержания гидрокарбоната, измерительный блок для регистрации алюминия, нитрита и нитрата, а также общего содержания азота и/или измерительный блок для регистрации доли органических соединений углерода. 3. Система бассейнов для рыбы по п.1 или 2, отличающаяся тем, что измерительный блок по меньшей мере через один рециркуляционный трубопровод (90) гидравлически соединн с бассейном для рециркуляции пробы воды. 4. Система бассейнов для рыбы по п.3, отличающаяся тем, что содержит дезинфекционный блок(91), в частности озоновый генератор, который в направлении прохождения потока помещн между измерительным блоком и бассейном в рециркуляционный трубопровод для обеззараживания отводимой в обратном направлении воды. 5. Система бассейнов для рыбы по одному из пп.1-4, отличающаяся тем, что содержит выполненное с возможностью переключения устройство (100) для подачи обратной воды, которое посредством центрального рециркуляционного трубопровода (90) гидравлически соединено с измерительным блоком для рециркуляции пробы воды; большое количество периферийных рециркуляционных трубопроводов (94-96), из которых каждый гидравлически соединяет выполненное с возможностью переключения устройство для подачи обратной воды соответственно с одним бассейном или с состоящим из нескольких бассейнов циркуляционным контуром для рециркуляции пробы воды,причм выполненное с возможностью переключения устройство (100) для подачи обратной воды образовано так, чтобы избирательным образом подводить пробу воды из центрального измерительного трубопровода (90) к периферийному рециркуляционному трубопроводу (94-96). 6. Система бассейнов для рыбы по одному из пп.1-5, отличающаяся тем, что бассейны для рыбы,периферийные измерительные трубопроводы и центральный измерительный трубопровод расположены таким образом, что подача пробы воды из бассейнов к измерительному блоку осуществляется под действием силы тяжести и измерительное устройство в направлении прохождения потока расположено перед насосом (92) для подачи данной пробы воды, который выполнен как нагнетательный насос. 7. Система бассейнов для рыбы по одному из пп.1-6, отличающаяся тем, что содержит блок активного контроля, который посредством сигнальной техники соединн с выполненным с возможностью переключения устройством для подачи пробы воды и с измерительным блоком и образован так, чтобы для каждого из бассейнов, который через периферийный измерительный трубопровод гидравлически соединн с выполненным с возможностью переключения устройством для подачи пробы воды, осуществлять следующие последовательные действия: а) подача первого коммутационного сигнала на выполненное с возможностью переключения устройство для подачи пробы воды для проведения пробы воды из периферийного измерительного трубопровода соответствующего бассейна в центральный измерительный трубопровод;b) в случае необходимости, подача коммутационного сигнала на измерительный блок для инициирования измерения в измерительном блоке;c) регистрация измеренных значений измерительного блока и сохранение данных измеренных зна- 10018942d) причм блок активного контроля образован так, чтобы, в случае необходимости, прежде всего передать второй коммутационный сигнал на выполненное с возможностью переключения устройство для подачи обратной воды, для проведения пробы воды из центрального рециркуляционного трубопровода к сопряжнному с соответствующим бассейном, периферийному рециркуляционному трубопроводу;e) блок активного контроля включает в себя блок задержки по времени и образован так, чтобы между отправкой первого коммутационного сигнала и отправкой пускового сигнала предоставить определнный посредством блока задержки по времени временной промежуток, которого достаточно для того,чтобы полностью наполнить центральный измерительный трубопровод и измерительный блок пробой воды из измеряемых бассейнов,причм блок активного контроля образован для последовательного осуществления этапов а)-с) и, в случае необходимости, d) и/или е) для каждого из бассейнов. 8. Система бассейнов для рыбы по одному из пп.1-7, отличающаяся тем, что регулировочное устройство соединено посредством сигнальной техники с измерительным блоком и выполнено с возможностью сравнения измеренных значений измерительного блока с заданными величинами и при отклонении измеренных значений от заданных величин подачи сигнала, который сигнализирует о том, какое измеренное значение не тождественно заданной величине. 9. Система бассейнов для рыбы по п.8, отличающаяся тем, что регулировочное устройство выполнено с возможностью подачи сигнала управляющей подачей вещества к измеряемому бассейну к дозирующему блоку для дополнительной подачи материала, который образован таким образом, что измеренный параметр изменяется в сторону заданного значения, предпочтительно на величину заданного значения. 10. Система бассейнов для рыбы по п.8 или 9, отличающаяся тем, что большое количество бассейнов или некоторые из бассейнов соединены друг с другом в замкнутый водяной циркуляционный контур и регулировочное устройство образовано так, чтобы выдавать управляющий параметр для подачи вещества к бассейну, который гидравлически непосредственно предшествует измеряемому бассейну в водяном циркуляционном контуре, причм регулировочный блок посредством сигнальной техники соединн с устройством дополнительной подачи для дополнительной подачи вещества к бассейну, который гидравлически непосредственно предшествует измеряемому бассейну в водяном циркуляционном контуре. 11. Система бассейнов для рыбы по одному из пп.1-10, отличающаяся тем, что она снабжена рециркуляционным трубопроводом для рециркуляции пробы воды, причем подводящий трубопровод для дополнительной подачи реагентов для регулировки качества воды выходит в рециркуляционный трубопровод предпочтительно в направлении движения потока, перед выполненным с возможностью переключения устройством для подачи обратной воды, которое избирательным образом проводит рециркулируемую пробу воды в один из множества периферийных рециркуляционных трубопроводов и соединяет их,в частности, с автоматизированным блоком дополнительной подачи. 12. Измерительное устройство для системы, состоящей из большого количества бассейнов для рыбы по пп.1-11, отличающееся тем, что оно включает в себя измерительный блок для регистрации по меньшей мере одного параметра воды и выполненный с возможностью переключения устройства для подачи пробы воды, которое посредством центрального измерительного трубопровода гидравлически соединено с измерительным блоком для дальнейшей подачи пробы воды; большое количество периферийных измерительных трубопроводов, из которых каждый соответственно гидравлически соединяет бассейн с выполненным с возможностью переключения устройством для подачи пробы воды для дальнейшей подачи пробы воды,причм выполненное с возможностью переключения устройство для подачи пробы воды образовано так, чтобы избирательным образом подводить пробу воды из каждого периферийного измерительного трубопровода к центральному измерительному трубопроводу. 13. Способ контроля системы, состоящей из большого количества бассейнов по пп.1-11, в котором:a) включают выполненное с возможностью переключения устройство для подачи пробы воды для дальнейшей подачи пробы воды из периферийного трубопровода в центральный измерительный трубопровод;b) подают пробу воды из бассейна через периферийный трубопровод для подачи пробы воды и центральный измерительный трубопровод к измерительному блоку;c) измеряют по меньшей мере один параметр воды из бассейна в измерительном блоке;d) в случае необходимости, осуществляют рециркуляцию пробы воды в бассейн;e) включают выполненное с возможностью переключения устройство для подачи пробы воды для подачи пробы воды из следующего периферийного трубопровода для подачи пробы воды в центральный измерительный трубопровод;f) подают пробу воды из следующего бассейна через следующий периферийный трубопровод для подачи пробы воды к измерительному блоку;g) измеряют по меньшей мере один параметр воды из следующего бассейна в измерительном блоке;h) в случае необходимости, осуществляют рециркуляцию пробы воды в следующий бассейн. 14. Способ по п.13, отличающийся тем, что между включением выполненного с возможностью переключения устройства для подачи пробы воды и измерением по меньшей мере одного параметра воды осуществляют заданную выдержку по времени, достаточную для того, чтобы полностью наполнить измерительный блок пробой воды из измеряемого бассейна.
