Опорный каркас электрически активной панели, такой как фотоэлектрическая панель

Номер патента: 16066

Опубликовано: 30.01.2012

Авторы: Жотар Ив, Рейаль Жан-Пьер

Есть еще 5 страниц.

Смотреть все страницы или скачать PDF файл.

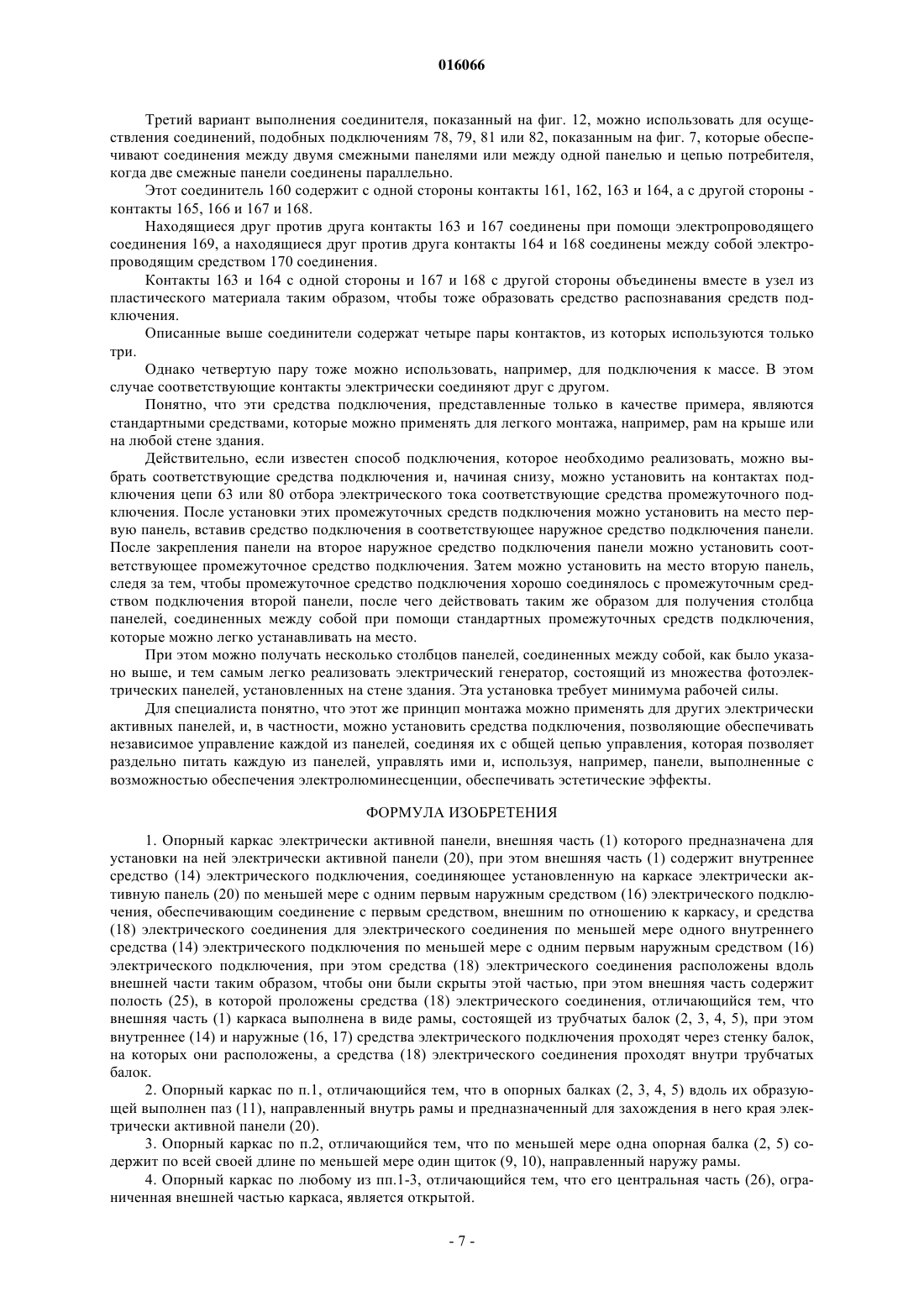

Формула / Реферат

1. Опорный каркас электрически активной панели, внешняя часть (1) которого предназначена для установки на ней электрически активной панели (20), при этом внешняя часть (1) содержит внутреннее средство (14) электрического подключения, соединяющее установленную на каркасе электрически активную панель (20) по меньшей мере с одним первым наружным средством (16) электрического подключения, обеспечивающим соединение с первым средством, внешним по отношению к каркасу, и средства (18) электрического соединения для электрического соединения по меньшей мере одного внутреннего средства (14) электрического подключения по меньшей мере с одним первым наружным средством (16) электрического подключения, при этом средства (18) электрического соединения расположены вдоль внешней части таким образом, чтобы они были скрыты этой частью, при этом внешняя часть содержит полость (25), в которой проложены средства (18) электрического соединения, отличающийся тем, что внешняя часть (1) каркаса выполнена в виде рамы, состоящей из трубчатых балок (2, 3, 4, 5), при этом внутреннее (14) и наружные (16, 17) средства электрического подключения проходят через стенку балок, на которых они расположены, а средства (18) электрического соединения проходят внутри трубчатых балок.

2. Опорный каркас по п.1, отличающийся тем, что в опорных балках (2, 3, 4, 5) вдоль их образующей выполнен паз (11), направленный внутрь рамы и предназначенный для захождения в него края электрически активной панели (20).

3. Опорный каркас по п.2, отличающийся тем, что по меньшей мере одна опорная балка (2, 5) содержит по всей своей длине по меньшей мере один щиток (9, 10), направленный наружу рамы.

4. Опорный каркас по любому из пп.1-3, отличающийся тем, что его центральная часть (26), ограниченная внешней частью каркаса, является открытой.

5. Опорный каркас по п.4, отличающийся тем, что он выполнен из металлической полосы (30), вырезанной, согнутой и соединенной сваркой.

6. Опорный каркас по п.5, отличающийся тем, что металлическая полоса (30) выполнена из нержавеющего сплава и/или сплава, имеющего коэффициент расширения, совместимый со стеклом.

7. Опорный каркас по любому из пп.1-6, отличающийся тем, что включает в себя два наружных средства (16, 17) электрического подключения, каждое из которых содержит по меньшей мере три контакта (16а, 16b, 16c, 16d; 17a, 17b, 17c, 17d), a внутреннее средство (14, 201) электрического подключения содержит по меньшей мере два контакта (14a, 14b), при этом каждый контакт (14a, 14b) внутреннего средства (14) электрического подключения соединен с одним контактом (16a; 16b, 17a, 17b) каждого из наружных средств (16, 17) электрического подключения, а каждый контакт наружного средства (16, 17) электрического подключения, не соединенный с контактом внутреннего средства электрического подключения, электрически соединен с одним контактом другого наружного средства электрического подключения, не соединенным с контактом внутреннего средства электрического подключения.

8. Опорный каркас по п.7, отличающийся тем, что внутренний электрический соединитель (201) содержит по меньшей мере два упругих охватывающих полукольца (206), в которые заходят охватываемые контакты (215) электрически активной панели.

9. Опорный каркас по любому из пп.7 или 8, отличающийся тем, что электрически активная панель (20) является фотоэлектрическим генератором.

10. Наружная стена (51, 71) здания (50, 70), характеризующаяся тем, что содержит множество каркасов (53, 54, 56, 57; 73, 74, 76, 77) по любому из пп.1-8, расположенных рядом друг с другом, при этом по меньшей мере два смежных каркаса (53, 54, 56, 57; 73, 74, 76, 77) соединены между собой наружным средством (60, 66; 78, 81) электрического соединения, взаимодействующим с одной стороны с наружным средством (53b) электрического подключения одного каркаса (53), а с другой стороны - с наружным средством (54b) электрического подключения другого каркаса (54).

11. Наружная стена (51, 71) по п.10, характеризующаяся тем, что по меньшей мере один каркас поддерживает одну электрически активную панель.

12. Наружная стена (51, 71) по п.11, характеризующаяся тем, что электрически активная панель является фотоэлектрическим генератором.

13. Наружная стена (51, 71) по любому из пп.10-12, отличающаяся тем, что является элементом крыши.

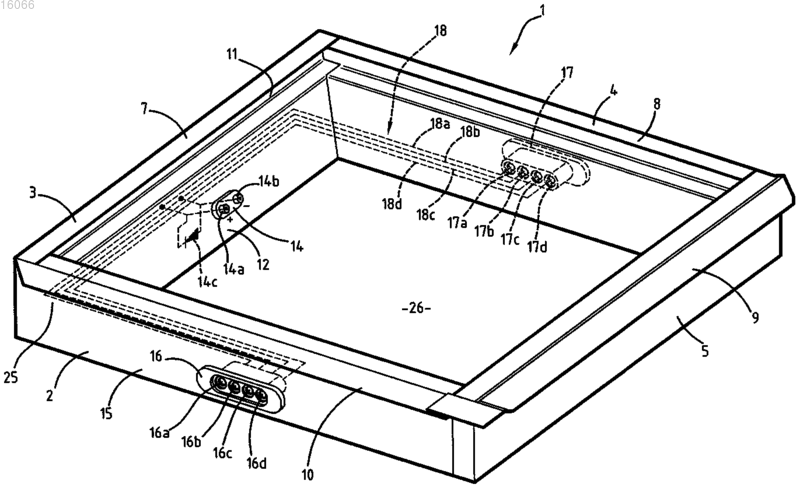

Рисунок 1

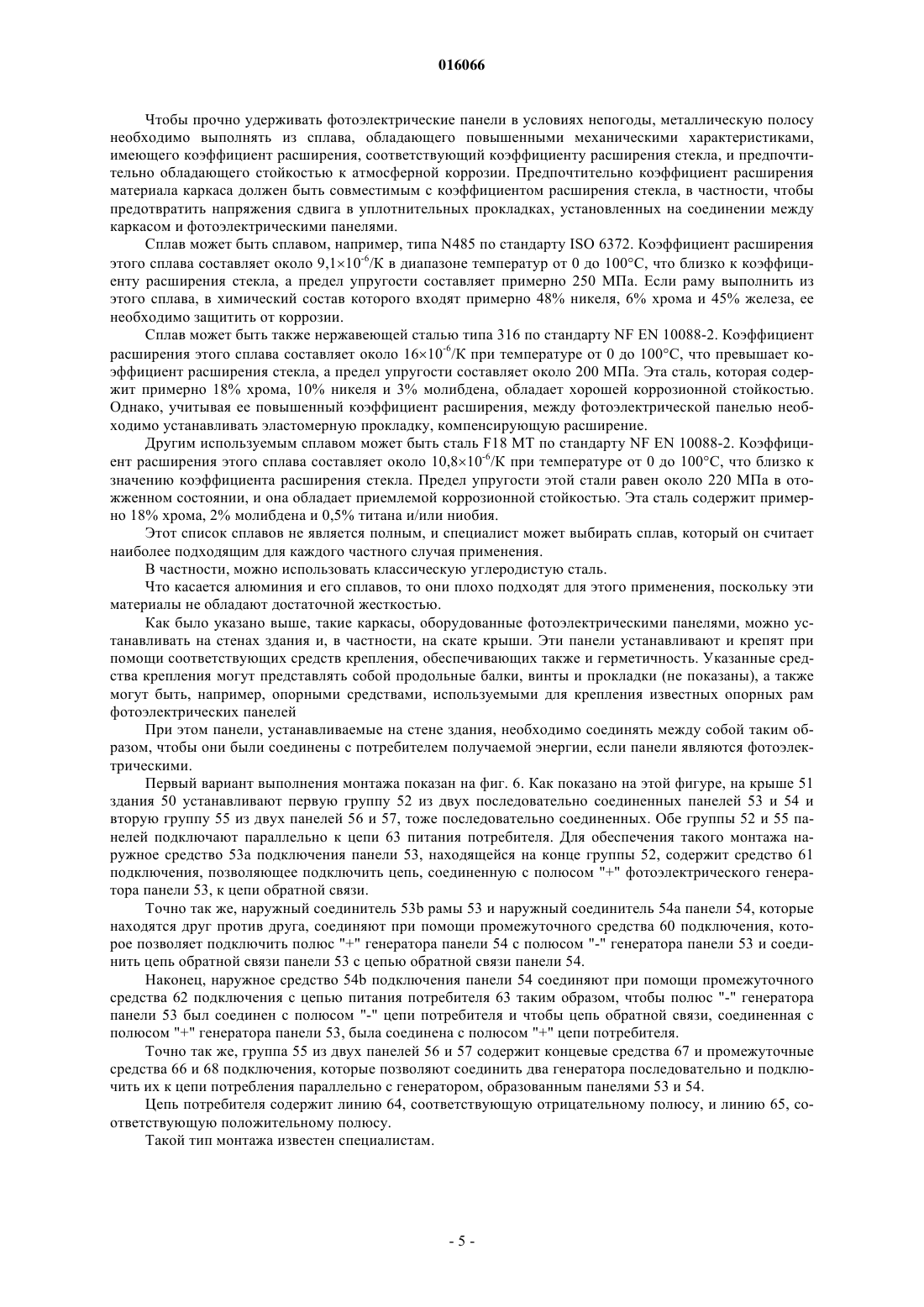

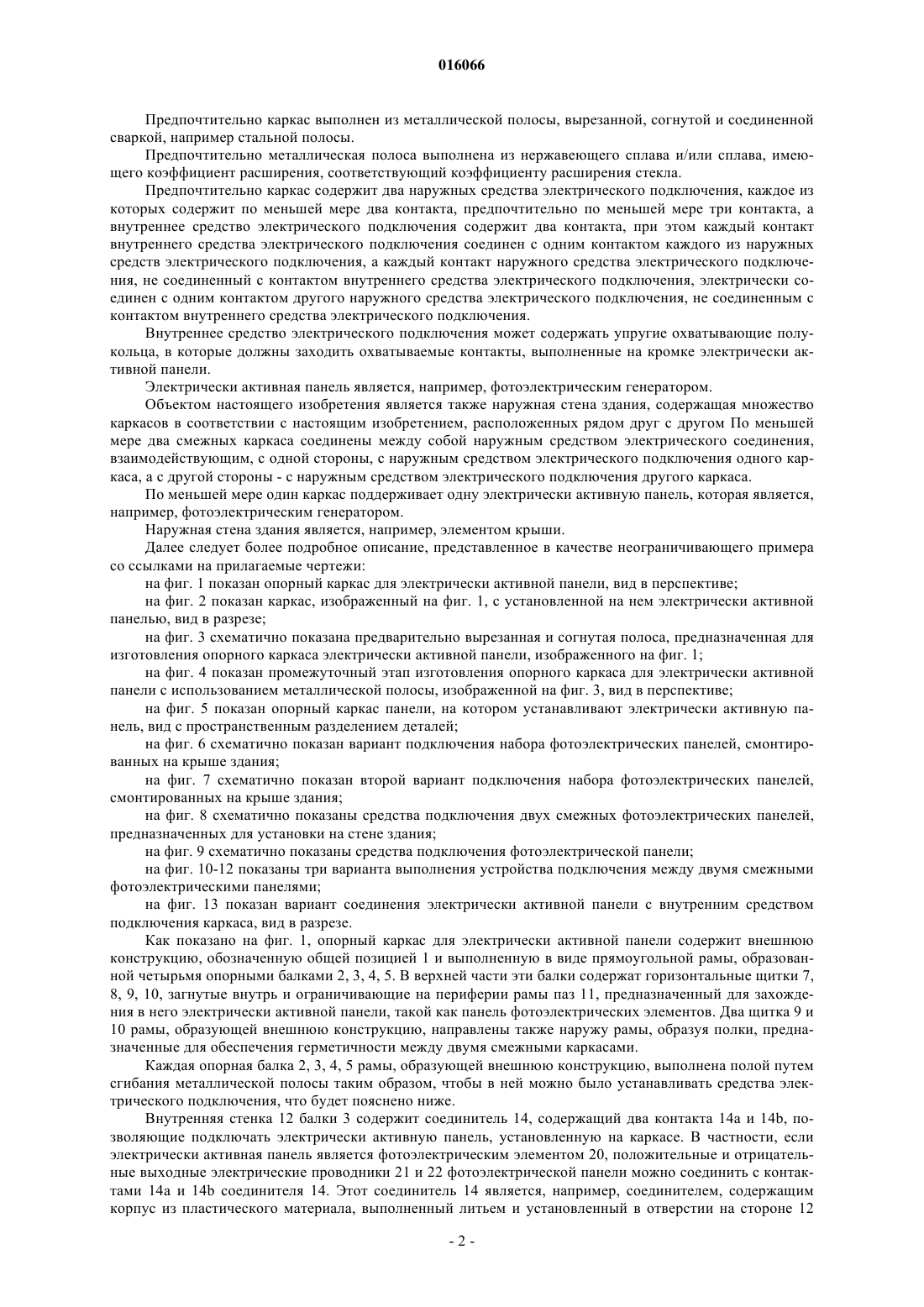

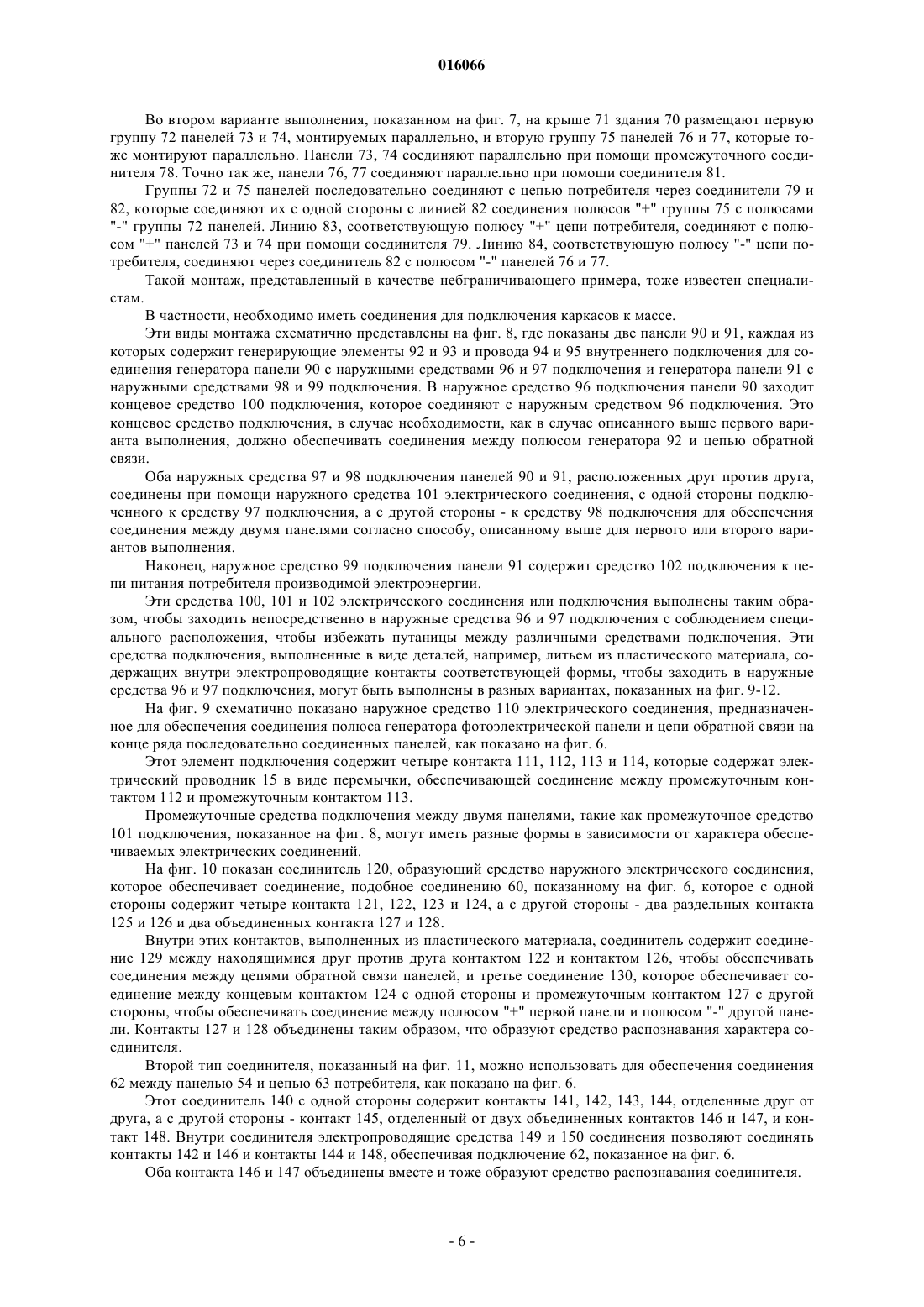

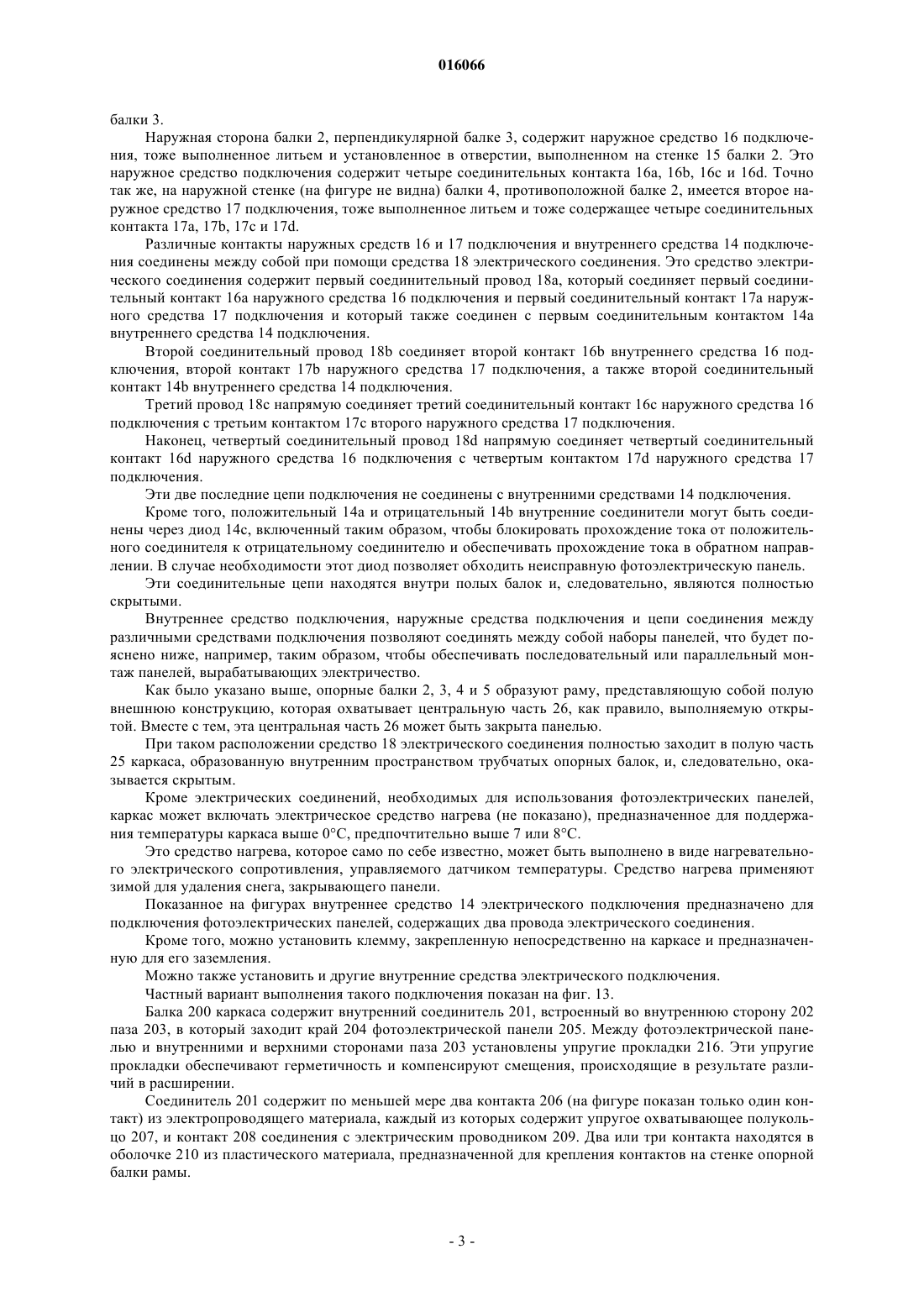

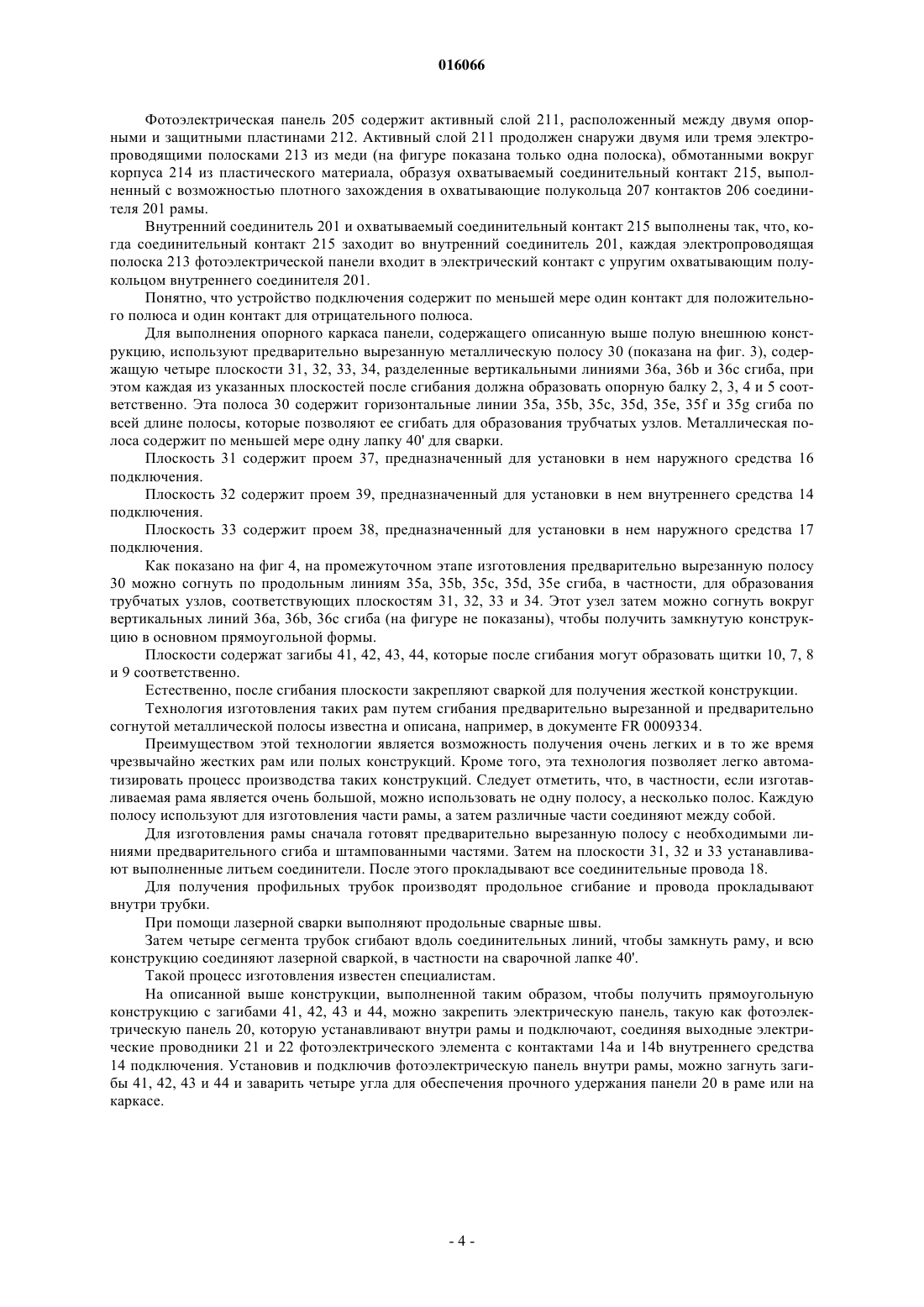

Текст

Смотреть все

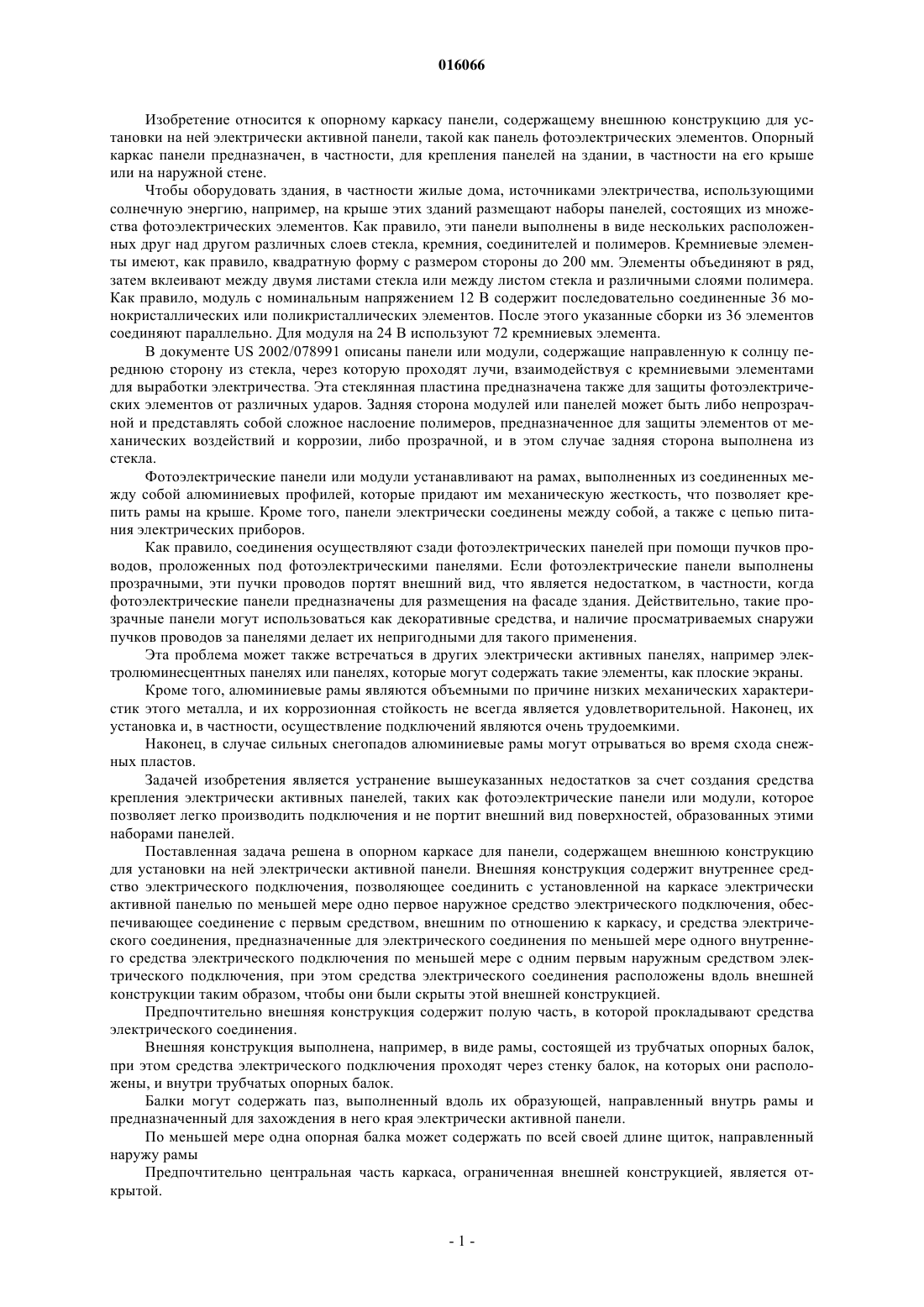

Дата публикации и выдачи патента Номер заявки ОПОРНЫЙ КАРКАС ЭЛЕКТРИЧЕСКИ АКТИВНОЙ ПАНЕЛИ, ТАКОЙ КАК ФОТОЭЛЕКТРИЧЕСКАЯ ПАНЕЛЬ Изобретение относится к опорному каркасу электрически активной панели, такой как фотоэлектрическая панель. Опорный каркас электрически активной панели содержит внешнюю конструкцию (1), предназначенную для установки на ней электрически активной панели (20) и содержащую внутреннее средство (14) электрического подключения, позволяющее соединить с установленной на каркасе панелью (20) по меньшей мере одно первое наружное средство(16) электрического подключения, обеспечивающее соединение с первым средством, внешним по отношению к каркасу, и средства (18) электрического соединения, предназначенные для электрического соединения по меньшей мере одного внутреннего средства (14) электрического подключения по меньшей мере с одним первым наружным средством (16) электрического подключения. При этом средства (18) электрического соединения расположены вдоль внешней конструкции таким образом, чтобы они были скрыты этой конструкцией. Внешняя конструкция содержит также полую часть (25), в которой проложены средства (18) электрического соединения,и выполнена в виде рамы, состоящей из трубчатых балок (2, 3, 4, 5). Внутренние (14) и наружные(16, 17) средства электрического подключения проходят через стенку балок, на которых они расположены, а средства (18) электрического соединения проходят внутри трубчатых балок.(71)(73) Заявитель и патентовладелец: АРСЕЛОРМИТТАЛЬ - СТЕЙНЛЕСС ЭНД НИКЕЛЬ ЭЛЛОЙЗ; СОЛАРТ 016066 Изобретение относится к опорному каркасу панели, содержащему внешнюю конструкцию для установки на ней электрически активной панели, такой как панель фотоэлектрических элементов. Опорный каркас панели предназначен, в частности, для крепления панелей на здании, в частности на его крыше или на наружной стене. Чтобы оборудовать здания, в частности жилые дома, источниками электричества, использующими солнечную энергию, например, на крыше этих зданий размещают наборы панелей, состоящих из множества фотоэлектрических элементов. Как правило, эти панели выполнены в виде нескольких расположенных друг над другом различных слоев стекла, кремния, соединителей и полимеров. Кремниевые элементы имеют, как правило, квадратную форму с размером стороны до 200 мм. Элементы объединяют в ряд,затем вклеивают между двумя листами стекла или между листом стекла и различными слоями полимера. Как правило, модуль с номинальным напряжением 12 В содержит последовательно соединенные 36 монокристаллических или поликристаллических элементов. После этого указанные сборки из 36 элементов соединяют параллельно. Для модуля на 24 В используют 72 кремниевых элемента. В документе US 2002/078991 описаны панели или модули, содержащие направленную к солнцу переднюю сторону из стекла, через которую проходят лучи, взаимодействуя с кремниевыми элементами для выработки электричества. Эта стеклянная пластина предназначена также для защиты фотоэлектрических элементов от различных ударов. Задняя сторона модулей или панелей может быть либо непрозрачной и представлять собой сложное наслоение полимеров, предназначенное для защиты элементов от механических воздействий и коррозии, либо прозрачной, и в этом случае задняя сторона выполнена из стекла. Фотоэлектрические панели или модули устанавливают на рамах, выполненных из соединенных между собой алюминиевых профилей, которые придают им механическую жесткость, что позволяет крепить рамы на крыше. Кроме того, панели электрически соединены между собой, а также с цепью питания электрических приборов. Как правило, соединения осуществляют сзади фотоэлектрических панелей при помощи пучков проводов, проложенных под фотоэлектрическими панелями. Если фотоэлектрические панели выполнены прозрачными, эти пучки проводов портят внешний вид, что является недостатком, в частности, когда фотоэлектрические панели предназначены для размещения на фасаде здания. Действительно, такие прозрачные панели могут использоваться как декоративные средства, и наличие просматриваемых снаружи пучков проводов за панелями делает их непригодными для такого применения. Эта проблема может также встречаться в других электрически активных панелях, например электролюминесцентных панелях или панелях, которые могут содержать такие элементы, как плоские экраны. Кроме того, алюминиевые рамы являются объемными по причине низких механических характеристик этого металла, и их коррозионная стойкость не всегда является удовлетворительной. Наконец, их установка и, в частности, осуществление подключений являются очень трудоемкими. Наконец, в случае сильных снегопадов алюминиевые рамы могут отрываться во время схода снежных пластов. Задачей изобретения является устранение вышеуказанных недостатков за счет создания средства крепления электрически активных панелей, таких как фотоэлектрические панели или модули, которое позволяет легко производить подключения и не портит внешний вид поверхностей, образованных этими наборами панелей. Поставленная задача решена в опорном каркасе для панели, содержащем внешнюю конструкцию для установки на ней электрически активной панели. Внешняя конструкция содержит внутреннее средство электрического подключения, позволяющее соединить с установленной на каркасе электрически активной панелью по меньшей мере одно первое наружное средство электрического подключения, обеспечивающее соединение с первым средством, внешним по отношению к каркасу, и средства электрического соединения, предназначенные для электрического соединения по меньшей мере одного внутреннего средства электрического подключения по меньшей мере с одним первым наружным средством электрического подключения, при этом средства электрического соединения расположены вдоль внешней конструкции таким образом, чтобы они были скрыты этой внешней конструкцией. Предпочтительно внешняя конструкция содержит полую часть, в которой прокладывают средства электрического соединения. Внешняя конструкция выполнена, например, в виде рамы, состоящей из трубчатых опорных балок,при этом средства электрического подключения проходят через стенку балок, на которых они расположены, и внутри трубчатых опорных балок. Балки могут содержать паз, выполненный вдоль их образующей, направленный внутрь рамы и предназначенный для захождения в него края электрически активной панели. По меньшей мере одна опорная балка может содержать по всей своей длине щиток, направленный наружу рамы Предпочтительно центральная часть каркаса, ограниченная внешней конструкцией, является открытой.-1 016066 Предпочтительно каркас выполнен из металлической полосы, вырезанной, согнутой и соединенной сваркой, например стальной полосы. Предпочтительно металлическая полоса выполнена из нержавеющего сплава и/или сплава, имеющего коэффициент расширения, соответствующий коэффициенту расширения стекла. Предпочтительно каркас содержит два наружных средства электрического подключения, каждое из которых содержит по меньшей мере два контакта, предпочтительно по меньшей мере три контакта, а внутреннее средство электрического подключения содержит два контакта, при этом каждый контакт внутреннего средства электрического подключения соединен с одним контактом каждого из наружных средств электрического подключения, а каждый контакт наружного средства электрического подключения, не соединенный с контактом внутреннего средства электрического подключения, электрически соединен с одним контактом другого наружного средства электрического подключения, не соединенным с контактом внутреннего средства электрического подключения. Внутреннее средство электрического подключения может содержать упругие охватывающие полукольца, в которые должны заходить охватываемые контакты, выполненные на кромке электрически активной панели. Электрически активная панель является, например, фотоэлектрическим генератором. Объектом настоящего изобретения является также наружная стена здания, содержащая множество каркасов в соответствии с настоящим изобретением, расположенных рядом друг с другом По меньшей мере два смежных каркаса соединены между собой наружным средством электрического соединения,взаимодействующим, с одной стороны, с наружным средством электрического подключения одного каркаса, а с другой стороны - с наружным средством электрического подключения другого каркаса. По меньшей мере один каркас поддерживает одну электрически активную панель, которая является,например, фотоэлектрическим генератором. Наружная стена здания является, например, элементом крыши. Далее следует более подробное описание, представленное в качестве неограничивающего примера со ссылками на прилагаемые чертежи: на фиг. 1 показан опорный каркас для электрически активной панели, вид в перспективе; на фиг. 2 показан каркас, изображенный на фиг. 1, с установленной на нем электрически активной панелью, вид в разрезе; на фиг. 3 схематично показана предварительно вырезанная и согнутая полоса, предназначенная для изготовления опорного каркаса электрически активной панели, изображенного на фиг. 1; на фиг. 4 показан промежуточный этап изготовления опорного каркаса для электрически активной панели с использованием металлической полосы, изображенной на фиг. 3, вид в перспективе; на фиг. 5 показан опорный каркас панели, на котором устанавливают электрически активную панель, вид с пространственным разделением деталей; на фиг. 6 схематично показан вариант подключения набора фотоэлектрических панелей, смонтированных на крыше здания; на фиг. 7 схематично показан второй вариант подключения набора фотоэлектрических панелей,смонтированных на крыше здания; на фиг. 8 схематично показаны средства подключения двух смежных фотоэлектрических панелей,предназначенных для установки на стене здания; на фиг. 9 схематично показаны средства подключения фотоэлектрической панели; на фиг. 10-12 показаны три варианта выполнения устройства подключения между двумя смежными фотоэлектрическими панелями; на фиг. 13 показан вариант соединения электрически активной панели с внутренним средством подключения каркаса, вид в разрезе. Как показано на фиг. 1, опорный каркас для электрически активной панели содержит внешнюю конструкцию, обозначенную общей позицией 1 и выполненную в виде прямоугольной рамы, образованной четырьмя опорными балками 2, 3, 4, 5. В верхней части эти балки содержат горизонтальные щитки 7,8, 9, 10, загнутые внутрь и ограничивающие на периферии рамы паз 11, предназначенный для захождения в него электрически активной панели, такой как панель фотоэлектрических элементов. Два щитка 9 и 10 рамы, образующей внешнюю конструкцию, направлены также наружу рамы, образуя полки, предназначенные для обеспечения герметичности между двумя смежными каркасами. Каждая опорная балка 2, 3, 4, 5 рамы, образующей внешнюю конструкцию, выполнена полой путем сгибания металлической полосы таким образом, чтобы в ней можно было устанавливать средства электрического подключения, что будет пояснено ниже. Внутренняя стенка 12 балки 3 содержит соединитель 14, содержащий два контакта 14a и 14b, позволяющие подключать электрически активную панель, установленную на каркасе. В частности, если электрически активная панель является фотоэлектрическим элементом 20, положительные и отрицательные выходные электрические проводники 21 и 22 фотоэлектрической панели можно соединить с контактами 14a и 14b соединителя 14. Этот соединитель 14 является, например, соединителем, содержащим корпус из пластического материала, выполненный литьем и установленный в отверстии на стороне 12-2 016066 балки 3. Наружная сторона балки 2, перпендикулярной балке 3, содержит наружное средство 16 подключения, тоже выполненное литьем и установленное в отверстии, выполненном на стенке 15 балки 2. Это наружное средство подключения содержит четыре соединительных контакта 16a, 16b, 16c и 16d. Точно так же, на наружной стенке (на фигуре не видна) балки 4, противоположной балке 2, имеется второе наружное средство 17 подключения, тоже выполненное литьем и тоже содержащее четыре соединительных контакта 17 а, 17b, 17c и 17d. Различные контакты наружных средств 16 и 17 подключения и внутреннего средства 14 подключения соединены между собой при помощи средства 18 электрического соединения. Это средство электрического соединения содержит первый соединительный провод 18 а, который соединяет первый соединительный контакт 16 а наружного средства 16 подключения и первый соединительный контакт 17 а наружного средства 17 подключения и который также соединен с первым соединительным контактом 14 а внутреннего средства 14 подключения. Второй соединительный провод 18b соединяет второй контакт 16b внутреннего средства 16 подключения, второй контакт 17b наружного средства 17 подключения, а также второй соединительный контакт 14b внутреннего средства 14 подключения. Третий провод 18 с напрямую соединяет третий соединительный контакт 16 с наружного средства 16 подключения с третьим контактом 17 с второго наружного средства 17 подключения. Наконец, четвертый соединительный провод 18d напрямую соединяет четвертый соединительный контакт 16d наружного средства 16 подключения с четвертым контактом 17d наружного средства 17 подключения. Эти две последние цепи подключения не соединены с внутренними средствами 14 подключения. Кроме того, положительный 14 а и отрицательный 14b внутренние соединители могут быть соединены через диод 14 с, включенный таким образом, чтобы блокировать прохождение тока от положительного соединителя к отрицательному соединителю и обеспечивать прохождение тока в обратном направлении. В случае необходимости этот диод позволяет обходить неисправную фотоэлектрическую панель. Эти соединительные цепи находятся внутри полых балок и, следовательно, являются полностью скрытыми. Внутреннее средство подключения, наружные средства подключения и цепи соединения между различными средствами подключения позволяют соединять между собой наборы панелей, что будет пояснено ниже, например, таким образом, чтобы обеспечивать последовательный или параллельный монтаж панелей, вырабатывающих электричество. Как было указано выше, опорные балки 2, 3, 4 и 5 образуют раму, представляющую собой полую внешнюю конструкцию, которая охватывает центральную часть 26, как правило, выполняемую открытой. Вместе с тем, эта центральная часть 26 может быть закрыта панелью. При таком расположении средство 18 электрического соединения полностью заходит в полую часть 25 каркаса, образованную внутренним пространством трубчатых опорных балок, и, следовательно, оказывается скрытым. Кроме электрических соединений, необходимых для использования фотоэлектрических панелей,каркас может включать электрическое средство нагрева (не показано), предназначенное для поддержания температуры каркаса выше 0 С, предпочтительно выше 7 или 8 С. Это средство нагрева, которое само по себе известно, может быть выполнено в виде нагревательного электрического сопротивления, управляемого датчиком температуры. Средство нагрева применяют зимой для удаления снега, закрывающего панели. Показанное на фигурах внутреннее средство 14 электрического подключения предназначено для подключения фотоэлектрических панелей, содержащих два провода электрического соединения. Кроме того, можно установить клемму, закрепленную непосредственно на каркасе и предназначенную для его заземления. Можно также установить и другие внутренние средства электрического подключения. Частный вариант выполнения такого подключения показан на фиг. 13. Балка 200 каркаса содержит внутренний соединитель 201, встроенный во внутреннюю сторону 202 паза 203, в который заходит край 204 фотоэлектрической панели 205. Между фотоэлектрической панелью и внутренними и верхними сторонами паза 203 установлены упругие прокладки 216. Эти упругие прокладки обеспечивают герметичность и компенсируют смещения, происходящие в результате различий в расширении. Соединитель 201 содержит по меньшей мере два контакта 206 (на фигуре показан только один контакт) из электропроводящего материала, каждый из которых содержит упругое охватывающее полукольцо 207, и контакт 208 соединения с электрическим проводником 209. Два или три контакта находятся в оболочке 210 из пластического материала, предназначенной для крепления контактов на стенке опорной балки рамы.-3 016066 Фотоэлектрическая панель 205 содержит активный слой 211, расположенный между двумя опорными и защитными пластинами 212. Активный слой 211 продолжен снаружи двумя или тремя электропроводящими полосками 213 из меди (на фигуре показана только одна полоска), обмотанными вокруг корпуса 214 из пластического материала, образуя охватываемый соединительный контакт 215, выполненный с возможностью плотного захождения в охватывающие полукольца 207 контактов 206 соединителя 201 рамы. Внутренний соединитель 201 и охватываемый соединительный контакт 215 выполнены так, что, когда соединительный контакт 215 заходит во внутренний соединитель 201, каждая электропроводящая полоска 213 фотоэлектрической панели входит в электрический контакт с упругим охватывающим полукольцом внутреннего соединителя 201. Понятно, что устройство подключения содержит по меньшей мере один контакт для положительного полюса и один контакт для отрицательного полюса. Для выполнения опорного каркаса панели, содержащего описанную выше полую внешнюю конструкцию, используют предварительно вырезанную металлическую полосу 30 (показана на фиг. 3), содержащую четыре плоскости 31, 32, 33, 34, разделенные вертикальными линиями 36a, 36b и 36 с сгиба, при этом каждая из указанных плоскостей после сгибания должна образовать опорную балку 2, 3, 4 и 5 соответственно. Эта полоса 30 содержит горизонтальные линии 35 а, 35b, 35c, 35d, 35e, 35f и 35g сгиба по всей длине полосы, которые позволяют ее сгибать для образования трубчатых узлов. Металлическая полоса содержит по меньшей мере одну лапку 40' для сварки. Плоскость 31 содержит проем 37, предназначенный для установки в нем наружного средства 16 подключения. Плоскость 32 содержит проем 39, предназначенный для установки в нем внутреннего средства 14 подключения. Плоскость 33 содержит проем 38, предназначенный для установки в нем наружного средства 17 подключения. Как показано на фиг 4, на промежуточном этапе изготовления предварительно вырезанную полосу 30 можно согнуть по продольным линиям 35a, 35b, 35c, 35d, 35e сгиба, в частности, для образования трубчатых узлов, соответствующих плоскостям 31, 32, 33 и 34. Этот узел затем можно согнуть вокруг вертикальных линий 36 а, 36b, 36c сгиба (на фигуре не показаны), чтобы получить замкнутую конструкцию в основном прямоугольной формы. Плоскости содержат загибы 41, 42, 43, 44, которые после сгибания могут образовать щитки 10, 7, 8 и 9 соответственно. Естественно, после сгибания плоскости закрепляют сваркой для получения жесткой конструкции. Технология изготовления таких рам путем сгибания предварительно вырезанной и предварительно согнутой металлической полосы известна и описана, например, в документе FR 0009334. Преимуществом этой технологии является возможность получения очень легких и в то же время чрезвычайно жестких рам или полых конструкций. Кроме того, эта технология позволяет легко автоматизировать процесс производства таких конструкций. Следует отметить, что, в частности, если изготавливаемая рама является очень большой, можно использовать не одну полосу, а несколько полос. Каждую полосу используют для изготовления части рамы, а затем различные части соединяют между собой. Для изготовления рамы сначала готовят предварительно вырезанную полосу с необходимыми линиями предварительного сгиба и штампованными частями. Затем на плоскости 31, 32 и 33 устанавливают выполненные литьем соединители. После этого прокладывают все соединительные провода 18. Для получения профильных трубок производят продольное сгибание и провода прокладывают внутри трубки. При помощи лазерной сварки выполняют продольные сварные швы. Затем четыре сегмента трубок сгибают вдоль соединительных линий, чтобы замкнуть раму, и всю конструкцию соединяют лазерной сваркой, в частности на сварочной лапке 40'. Такой процесс изготовления известен специалистам. На описанной выше конструкции, выполненной таким образом, чтобы получить прямоугольную конструкцию с загибами 41, 42, 43 и 44, можно закрепить электрическую панель, такую как фотоэлектрическую панель 20, которую устанавливают внутри рамы и подключают, соединяя выходные электрические проводники 21 и 22 фотоэлектрического элемента с контактами 14a и 14b внутреннего средства 14 подключения. Установив и подключив фотоэлектрическую панель внутри рамы, можно загнуть загибы 41, 42, 43 и 44 и заварить четыре угла для обеспечения прочного удержания панели 20 в раме или на каркасе.-4 016066 Чтобы прочно удерживать фотоэлектрические панели в условиях непогоды, металлическую полосу необходимо выполнять из сплава, обладающего повышенными механическими характеристиками,имеющего коэффициент расширения, соответствующий коэффициенту расширения стекла, и предпочтительно обладающего стойкостью к атмосферной коррозии. Предпочтительно коэффициент расширения материала каркаса должен быть совместимым с коэффициентом расширения стекла, в частности, чтобы предотвратить напряжения сдвига в уплотнительных прокладках, установленных на соединении между каркасом и фотоэлектрическими панелями. Сплав может быть сплавом, например, типа N485 по стандарту ISO 6372. Коэффициент расширения этого сплава составляет около 9,110-6/К в диапазоне температур от 0 до 100 С, что близко к коэффициенту расширения стекла, а предел упругости составляет примерно 250 МПа. Если раму выполнить из этого сплава, в химический состав которого входят примерно 48% никеля, 6% хрома и 45% железа, ее необходимо защитить от коррозии. Сплав может быть также нержавеющей сталью типа 316 по стандарту NF EN 10088-2. Коэффициент расширения этого сплава составляет около 1610-6/К при температуре от 0 до 100 С, что превышает коэффициент расширения стекла, а предел упругости составляет около 200 МПа. Эта сталь, которая содержит примерно 18% хрома, 10% никеля и 3% молибдена, обладает хорошей коррозионной стойкостью. Однако, учитывая ее повышенный коэффициент расширения, между фотоэлектрической панелью необходимо устанавливать эластомерную прокладку, компенсирующую расширение. Другим используемым сплавом может быть сталь F18 МТ по стандарту NF EN 10088-2. Коэффициент расширения этого сплава составляет около 10,810-6/К при температуре от 0 до 100 С, что близко к значению коэффициента расширения стекла. Предел упругости этой стали равен около 220 МПа в отожженном состоянии, и она обладает приемлемой коррозионной стойкостью. Эта сталь содержит примерно 18% хрома, 2% молибдена и 0,5% титана и/или ниобия. Этот список сплавов не является полным, и специалист может выбирать сплав, который он считает наиболее подходящим для каждого частного случая применения. В частности, можно использовать классическую углеродистую сталь. Что касается алюминия и его сплавов, то они плохо подходят для этого применения, поскольку эти материалы не обладают достаточной жесткостью. Как было указано выше, такие каркасы, оборудованные фотоэлектрическими панелями, можно устанавливать на стенах здания и, в частности, на скате крыши. Эти панели устанавливают и крепят при помощи соответствующих средств крепления, обеспечивающих также и герметичность. Указанные средства крепления могут представлять собой продольные балки, винты и прокладки (не показаны), а также могут быть, например, опорными средствами, используемыми для крепления известных опорных рам фотоэлектрических панелей При этом панели, устанавливаемые на стене здания, необходимо соединять между собой таким образом, чтобы они были соединены с потребителем получаемой энергии, если панели являются фотоэлектрическими. Первый вариант выполнения монтажа показан на фиг. 6. Как показано на этой фигуре, на крыше 51 здания 50 устанавливают первую группу 52 из двух последовательно соединенных панелей 53 и 54 и вторую группу 55 из двух панелей 56 и 57, тоже последовательно соединенных. Обе группы 52 и 55 панелей подключают параллельно к цепи 63 питания потребителя. Для обеспечения такого монтажа наружное средство 53 а подключения панели 53, находящейся на конце группы 52, содержит средство 61 подключения, позволяющее подключить цепь, соединенную с полюсом "+" фотоэлектрического генератора панели 53, к цепи обратной связи. Точно так же, наружный соединитель 53b рамы 53 и наружный соединитель 54 а панели 54, которые находятся друг против друга, соединяют при помощи промежуточного средства 60 подключения, которое позволяет подключить полюс "+" генератора панели 54 с полюсом "-" генератора панели 53 и соединить цепь обратной связи панели 53 с цепью обратной связи панели 54. Наконец, наружное средство 54b подключения панели 54 соединяют при помощи промежуточного средства 62 подключения с цепью питания потребителя 63 таким образом, чтобы полюс "-" генератора панели 53 был соединен с полюсом "-" цепи потребителя и чтобы цепь обратной связи, соединенная с полюсом "+" генератора панели 53, была соединена с полюсом "+" цепи потребителя. Точно так же, группа 55 из двух панелей 56 и 57 содержит концевые средства 67 и промежуточные средства 66 и 68 подключения, которые позволяют соединить два генератора последовательно и подключить их к цепи потребления параллельно с генератором, образованным панелями 53 и 54. Цепь потребителя содержит линию 64, соответствующую отрицательному полюсу, и линию 65, соответствующую положительному полюсу. Такой тип монтажа известен специалистам.-5 016066 Во втором варианте выполнения, показанном на фиг. 7, на крыше 71 здания 70 размещают первую группу 72 панелей 73 и 74, монтируемых параллельно, и вторую группу 75 панелей 76 и 77, которые тоже монтируют параллельно. Панели 73, 74 соединяют параллельно при помощи промежуточного соединителя 78. Точно так же, панели 76, 77 соединяют параллельно при помощи соединителя 81. Группы 72 и 75 панелей последовательно соединяют с цепью потребителя через соединители 79 и 82, которые соединяют их с одной стороны с линией 82 соединения полюсов "+" группы 75 с полюсами"-" группы 72 панелей. Линию 83, соответствующую полюсу "+" цепи потребителя, соединяют с полюсом "+" панелей 73 и 74 при помощи соединителя 79. Линию 84, соответствующую полюсу "-" цепи потребителя, соединяют через соединитель 82 с полюсом "-" панелей 76 и 77. Такой монтаж, представленный в качестве небграничивающего примера, тоже известен специалистам. В частности, необходимо иметь соединения для подключения каркасов к массе. Эти виды монтажа схематично представлены на фиг. 8, где показаны две панели 90 и 91, каждая из которых содержит генерирующие элементы 92 и 93 и провода 94 и 95 внутреннего подключения для соединения генератора панели 90 с наружными средствами 96 и 97 подключения и генератора панели 91 с наружными средствами 98 и 99 подключения. В наружное средство 96 подключения панели 90 заходит концевое средство 100 подключения, которое соединяют с наружным средством 96 подключения. Это концевое средство подключения, в случае необходимости, как в случае описанного выше первого варианта выполнения, должно обеспечивать соединения между полюсом генератора 92 и цепью обратной связи. Оба наружных средства 97 и 98 подключения панелей 90 и 91, расположенных друг против друга,соединены при помощи наружного средства 101 электрического соединения, с одной стороны подключенного к средству 97 подключения, а с другой стороны - к средству 98 подключения для обеспечения соединения между двумя панелями согласно способу, описанному выше для первого или второго вариантов выполнения. Наконец, наружное средство 99 подключения панели 91 содержит средство 102 подключения к цепи питания потребителя производимой электроэнергии. Эти средства 100, 101 и 102 электрического соединения или подключения выполнены таким образом, чтобы заходить непосредственно в наружные средства 96 и 97 подключения с соблюдением специального расположения, чтобы избежать путаницы между различными средствами подключения. Эти средства подключения, выполненные в виде деталей, например, литьем из пластического материала, содержащих внутри электропроводящие контакты соответствующей формы, чтобы заходить в наружные средства 96 и 97 подключения, могут быть выполнены в разных вариантах, показанных на фиг. 9-12. На фиг. 9 схематично показано наружное средство 110 электрического соединения, предназначенное для обеспечения соединения полюса генератора фотоэлектрической панели и цепи обратной связи на конце ряда последовательно соединенных панелей, как показано на фиг. 6. Этот элемент подключения содержит четыре контакта 111, 112, 113 и 114, которые содержат электрический проводник 15 в виде перемычки, обеспечивающей соединение между промежуточным контактом 112 и промежуточным контактом 113. Промежуточные средства подключения между двумя панелями, такие как промежуточное средство 101 подключения, показанное на фиг. 8, могут иметь разные формы в зависимости от характера обеспечиваемых электрических соединений. На фиг. 10 показан соединитель 120, образующий средство наружного электрического соединения,которое обеспечивает соединение, подобное соединению 60, показанному на фиг. 6, которое с одной стороны содержит четыре контакта 121, 122, 123 и 124, а с другой стороны - два раздельных контакта 125 и 126 и два объединенных контакта 127 и 128. Внутри этих контактов, выполненных из пластического материала, соединитель содержит соединение 129 между находящимися друг против друга контактом 122 и контактом 126, чтобы обеспечивать соединения между цепями обратной связи панелей, и третье соединение 130, которое обеспечивает соединение между концевым контактом 124 с одной стороны и промежуточным контактом 127 с другой стороны, чтобы обеспечивать соединение между полюсом "+" первой панели и полюсом "-" другой панели. Контакты 127 и 128 объединены таким образом, что образуют средство распознавания характера соединителя. Второй тип соединителя, показанный на фиг. 11, можно использовать для обеспечения соединения 62 между панелью 54 и цепью 63 потребителя, как показано на фиг. 6. Этот соединитель 140 с одной стороны содержит контакты 141, 142, 143, 144, отделенные друг от друга, а с другой стороны - контакт 145, отделенный от двух объединенных контактов 146 и 147, и контакт 148. Внутри соединителя электропроводящие средства 149 и 150 соединения позволяют соединять контакты 142 и 146 и контакты 144 и 148, обеспечивая подключение 62, показанное на фиг. 6. Оба контакта 146 и 147 объединены вместе и тоже образуют средство распознавания соединителя.-6 016066 Третий вариант выполнения соединителя, показанный на фиг. 12, можно использовать для осуществления соединений, подобных подключениям 78, 79, 81 или 82, показанным на фиг. 7, которые обеспечивают соединения между двумя смежными панелями или между одной панелью и цепью потребителя,когда две смежные панели соединены параллельно. Этот соединитель 160 содержит с одной стороны контакты 161, 162, 163 и 164, а с другой стороны контакты 165, 166 и 167 и 168. Находящиеся друг против друга контакты 163 и 167 соединены при помощи электропроводящего соединения 169, а находящиеся друг против друга контакты 164 и 168 соединены между собой электропроводящим средством 170 соединения. Контакты 163 и 164 с одной стороны и 167 и 168 с другой стороны объединены вместе в узел из пластического материала таким образом, чтобы тоже образовать средство распознавания средств подключения. Описанные выше соединители содержат четыре пары контактов, из которых используются только три. Однако четвертую пару тоже можно использовать, например, для подключения к массе. В этом случае соответствующие контакты электрически соединяют друг с другом. Понятно, что эти средства подключения, представленные только в качестве примера, являются стандартными средствами, которые можно применять для легкого монтажа, например, рам на крыше или на любой стене здания. Действительно, если известен способ подключения, которое необходимо реализовать, можно выбрать соответствующие средства подключения и, начиная снизу, можно установить на контактах подключения цепи 63 или 80 отбора электрического тока соответствующие средства промежуточного подключения. После установки этих промежуточных средств подключения можно установить на место первую панель, вставив средство подключения в соответствующее наружное средство подключения панели. После закрепления панели на второе наружное средство подключения панели можно установить соответствующее промежуточное средство подключения. Затем можно установить на место вторую панель,следя за тем, чтобы промежуточное средство подключения хорошо соединялось с промежуточным средством подключения второй панели, после чего действовать таким же образом для получения столбца панелей, соединенных между собой при помощи стандартных промежуточных средств подключения,которые можно легко устанавливать на место. При этом можно получать несколько столбцов панелей, соединенных между собой, как было указано выше, и тем самым легко реализовать электрический генератор, состоящий из множества фотоэлектрических панелей, установленных на стене здания. Эта установка требует минимума рабочей силы. Для специалиста понятно, что этот же принцип монтажа можно применять для других электрически активных панелей, и, в частности, можно установить средства подключения, позволяющие обеспечивать независимое управление каждой из панелей, соединяя их с общей цепью управления, которая позволяет раздельно питать каждую из панелей, управлять ими и, используя, например, панели, выполненные с возможностью обеспечения электролюминесценции, обеспечивать эстетические эффекты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Опорный каркас электрически активной панели, внешняя часть (1) которого предназначена для установки на ней электрически активной панели (20), при этом внешняя часть (1) содержит внутреннее средство (14) электрического подключения, соединяющее установленную на каркасе электрически активную панель (20) по меньшей мере с одним первым наружным средством (16) электрического подключения, обеспечивающим соединение с первым средством, внешним по отношению к каркасу, и средства(18) электрического соединения для электрического соединения по меньшей мере одного внутреннего средства (14) электрического подключения по меньшей мере с одним первым наружным средством (16) электрического подключения, при этом средства (18) электрического соединения расположены вдоль внешней части таким образом, чтобы они были скрыты этой частью, при этом внешняя часть содержит полость (25), в которой проложены средства (18) электрического соединения, отличающийся тем, что внешняя часть (1) каркаса выполнена в виде рамы, состоящей из трубчатых балок (2, 3, 4, 5), при этом внутреннее (14) и наружные (16, 17) средства электрического подключения проходят через стенку балок,на которых они расположены, а средства (18) электрического соединения проходят внутри трубчатых балок. 2. Опорный каркас по п.1, отличающийся тем, что в опорных балках (2, 3, 4, 5) вдоль их образующей выполнен паз (11), направленный внутрь рамы и предназначенный для захождения в него края электрически активной панели (20). 3. Опорный каркас по п.2, отличающийся тем, что по меньшей мере одна опорная балка (2, 5) содержит по всей своей длине по меньшей мере один щиток (9, 10), направленный наружу рамы. 4. Опорный каркас по любому из пп.1-3, отличающийся тем, что его центральная часть (26), ограниченная внешней частью каркаса, является открытой.-7 016066 5. Опорный каркас по п.4, отличающийся тем, что он выполнен из металлической полосы (30), вырезанной, согнутой и соединенной сваркой. 6. Опорный каркас по п.5, отличающийся тем, что металлическая полоса (30) выполнена из нержавеющего сплава и/или сплава, имеющего коэффициент расширения, совместимый со стеклом. 7. Опорный каркас по любому из пп.1-6, отличающийся тем, что включает в себя два наружных средства (16, 17) электрического подключения, каждое из которых содержит по меньшей мере три контакта (16 а, 16b, 16c, 16d; 17a, 17b, 17c, 17d), a внутреннее средство (14, 201) электрического подключения содержит по меньшей мере два контакта (14a, 14b), при этом каждый контакт (14a, 14b) внутреннего средства (14) электрического подключения соединен с одним контактом (16a; 16b, 17a, 17b) каждого из наружных средств (16, 17) электрического подключения, а каждый контакт наружного средства (16, 17) электрического подключения, не соединенный с контактом внутреннего средства электрического подключения, электрически соединен с одним контактом другого наружного средства электрического подключения, не соединенным с контактом внутреннего средства электрического подключения. 8. Опорный каркас по п.7, отличающийся тем, что внутренний электрический соединитель (201) содержит по меньшей мере два упругих охватывающих полукольца (206), в которые заходят охватываемые контакты (215) электрически активной панели. 9. Опорный каркас по любому из пп.7 или 8, отличающийся тем, что электрически активная панель(20) является фотоэлектрическим генератором. 10. Наружная стена (51, 71) здания (50, 70), характеризующаяся тем, что содержит множество каркасов (53, 54, 56, 57; 73, 74, 76, 77) по любому из пп.1-8, расположенных рядом друг с другом, при этом по меньшей мере два смежных каркаса (53, 54, 56, 57; 73, 74, 76, 77) соединены между собой наружным средством (60, 66; 78, 81) электрического соединения, взаимодействующим с одной стороны с наружным средством (53b) электрического подключения одного каркаса (53), а с другой стороны - с наружным средством (54b) электрического подключения другого каркаса (54). 11. Наружная стена (51, 71) по п.10, характеризующаяся тем, что по меньшей мере один каркас поддерживает одну электрически активную панель. 12. Наружная стена (51, 71) по п.11, характеризующаяся тем, что электрически активная панель является фотоэлектрическим генератором. 13. Наружная стена (51, 71) по любому из пп.10-12, отличающаяся тем, что является элементом крыши.
