Способ удаления жильного сердечника из наружной оболочки кабеля

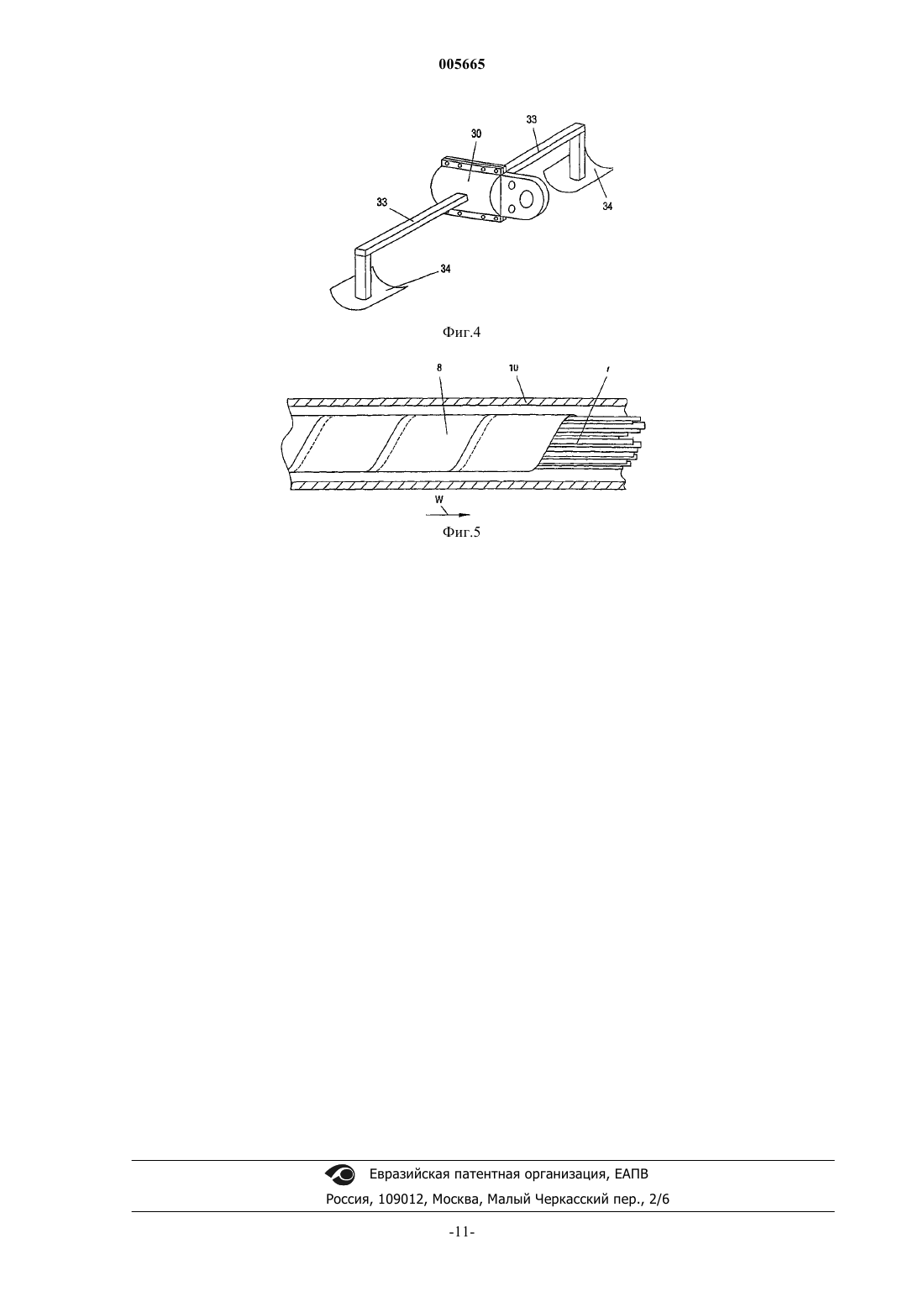

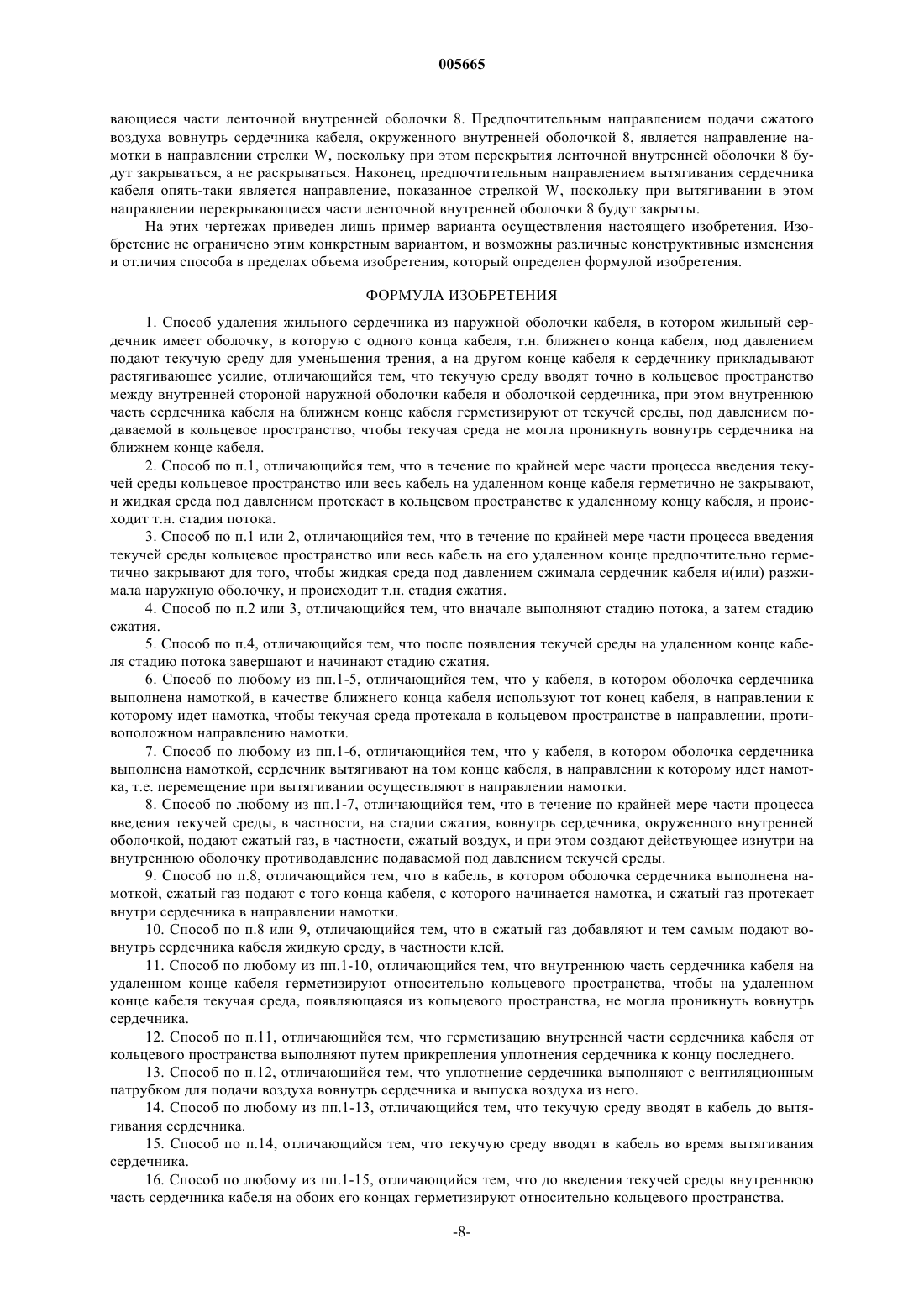

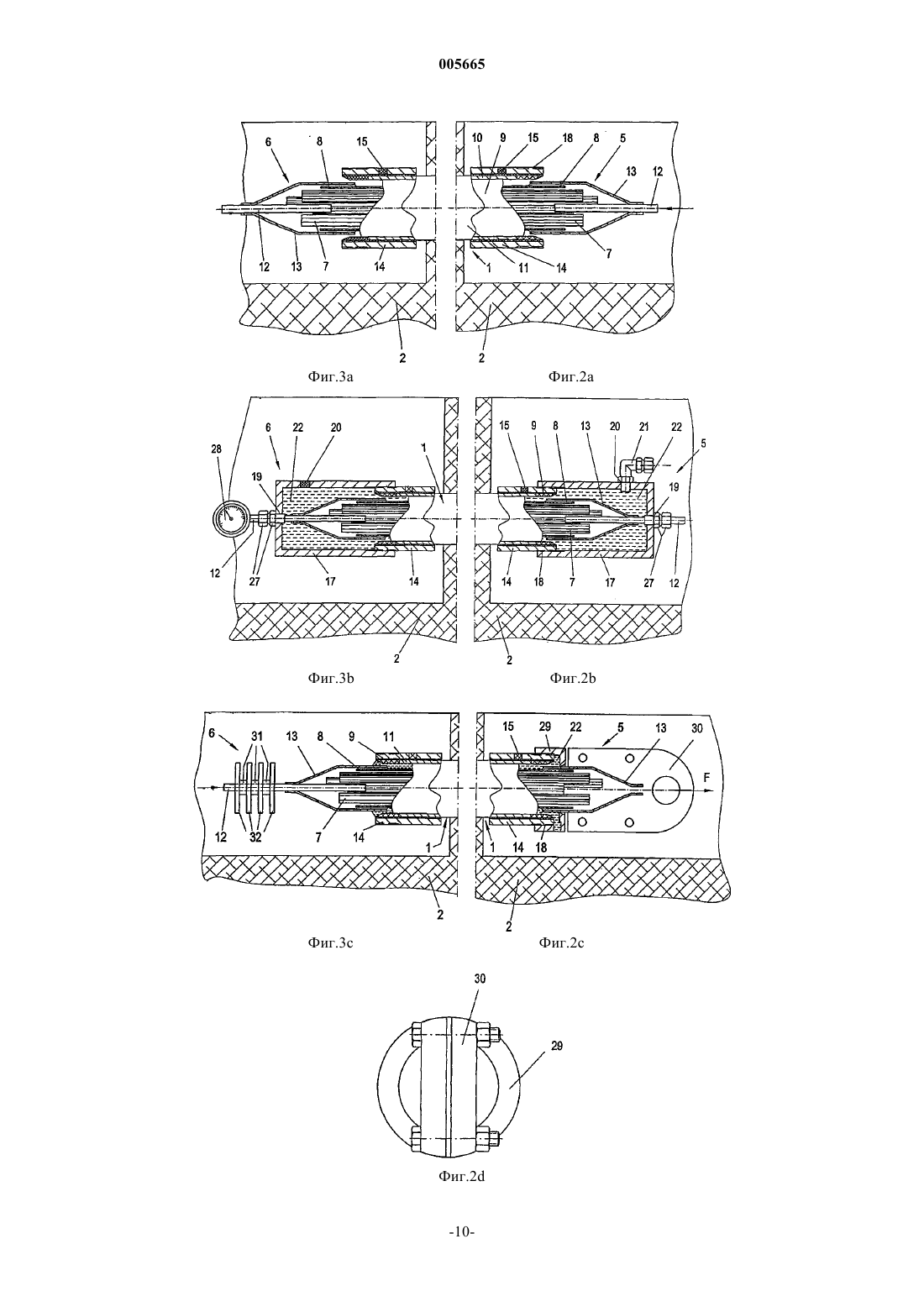

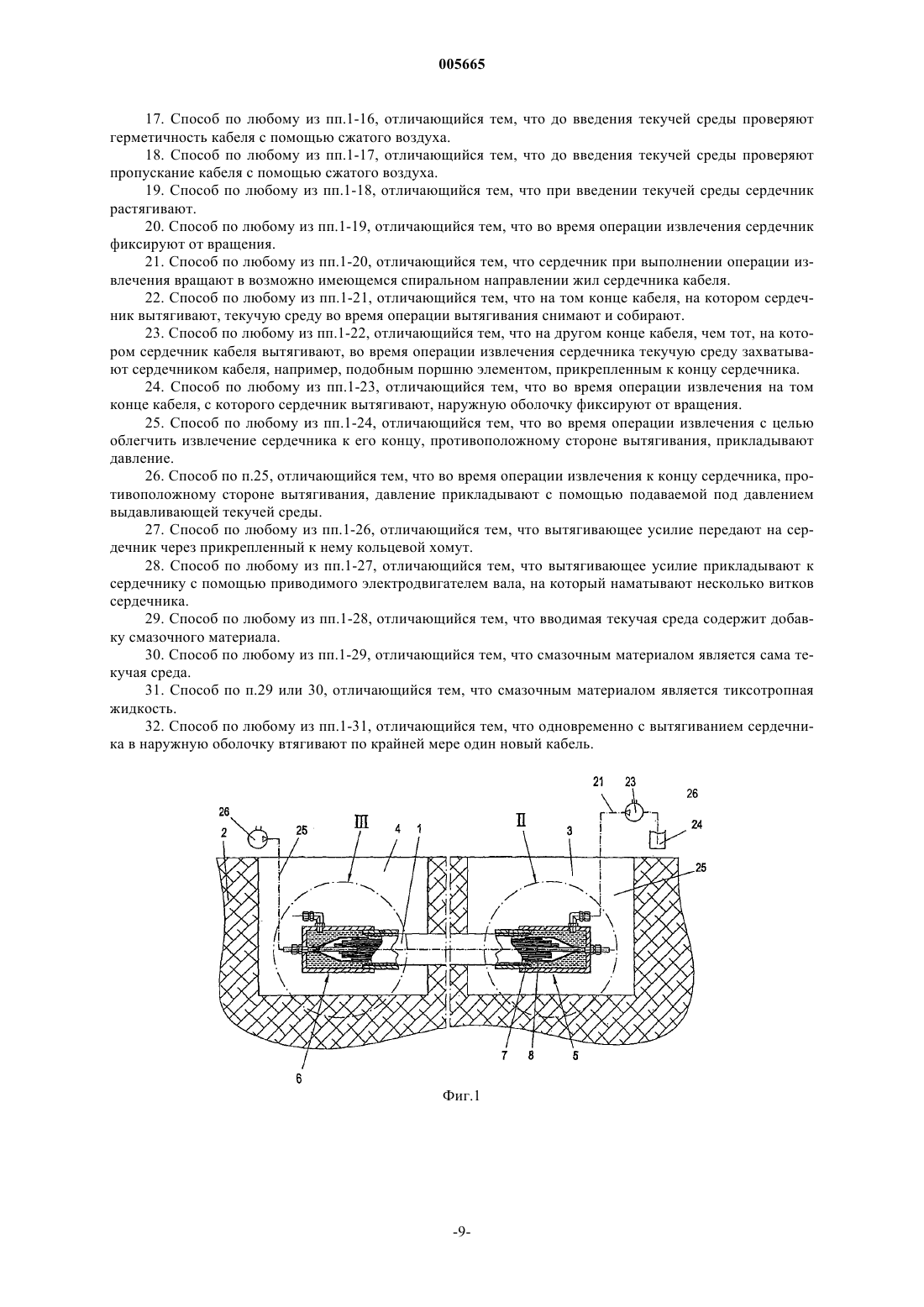

005665 Изобретение относится к способу удаления жильного сердечника из наружной оболочки кабеля,причем жильный сердечник имеет оболочку, в которую с одного конца кабеля - т.н. ближнего конца кабеля - под давлением подают текучую среду для уменьшения трения, а на другом конце кабеля к сердечнику прикладывают растягивающее усилие. В частности, данное изобретение относится к телекоммуникационным подземным кабелям, которые обычно имеют сердечник из нескольких жил и, по крайней мере, одну внутреннюю оболочку, полностью охватывающую их, выполненную, например, в виде обмотки из бумажной ленты. Далее, такие кабели обычно имеют жесткую наружную оболочку, которая часто может состоять из свинцовой (Рb) оболочки, бронированной стальными лентами, и, кроме того, наружного покрытия из ткани или синтетического материала. Кроме того, изобретение относится к подвесным кабелям, например, телекоммуникационным кабелям, подвешиваемым на опорах высоковольтных ЛЭП. Термин "текучая среда" означает газообразную, жидкую или вязкую среду или их смеси. Быстрое техническое развитие в области телекоммуникаций вызывает потребность в новых линиях передачи информации, по которым передачу информации можно осуществлять с большей скоростью. В частности, для этой цели используют волоконные световоды с низким затуханием, по которым с малыми потерями можно передавать информацию в очень широком диапазоне частот. В настоящее время, особенно после либерализации систем связи, предпринимаются попытки замены старых кабельных сетей новыми с более высокой пропускной способностью. Прокладка новых кабелей в земле путем выполнения дорогостоящих земляных работ связана с большими затратами и требует много времени. Учитывая жесткую конкуренцию в области телекоммуникаций, такой подход не считается приемлемым. Один из способов замены старых кабелей заключается в том, что к кабелям, проложенным в земле или подобным образом, прикрепляют трубы, которые при вытягивании существующих кабелей затягиваются в образующиеся каналы и занимают их место. Затем в этих трубах прокладывают, например, кабели на основе волоконных световодов. Недостаток этого способа заключается в том, что грунт оказывает огромное сопротивление вытягиванию кабеля и затягиванию трубы, и поэтому такая замена без выполнения земляных работ возможна лишь на небольших расстояниях. Один из способов удаления токопроводящих жил из кабелей известен из WO 82/00388 А 1. Согласно этому известному способу в коаксиальный кабель под давлением подают жидкость, которая разрушает и удаляет изолирующий материал между внутренней токопроводящей жилой и оболочкой. После этого жилу можно легко вытянуть из кабеля. В многожильных телекоммуникационных кабелях извлечение жил облегчается за счет использования соответствующих веществ, под воздействием которых происходит разрушение изоляции. Далее, для разделения и удаления жил кабеля предлагается использовать фрезы или режущие инструменты. Это известный способ требует больших затрат и много времени и обычно не пригоден для телекоммуникационных кабелей. Способ предлагаемого типа известен из патента US 4 197 628 А. Поэтому способу концы отрезка кабеля оголяют и на одном конце кабеля устанавливают гильзу. Указанную гильзу герметизируют и через соединительный патрубок в ее крышке в кабель под давлением нагнетают смазочный материал. При появлении смазочного материала на противоположном конце кабеля нагнетание прекращают. После того как внутренняя оболочка, обычно имеющаяся на сердечнике, пропитается смазочным материалом, сердечник кабеля вытягивают. На практике этот способ пользуют редко, поскольку ясно, что вытянуть сердечник можно только из относительно коротких кабелей. С учетом вышеуказанных недостатков задачей настоящего изобретения является создание способа описанного выше типа, посредством которого из существующих кабелей можно извлекать сердечники максимально быстро и с максимально возможной экономичностью, что позволит затем использовать наружную оболочку кабеля в качестве трубы для прокладки, например, новых кабелей для передачи информации, например, волоконных световодов, и, с другой стороны, повторно использовать материал жил, в частности, медь. Удаление сердечника кабеля должно быть возможным на максимально возможной длине кабеля. Задача изобретения решается за счет того, что текучую среду направляют точно в кольцевое пространство между внутренней стороной наружной оболочки кабеля и оболочкой сердечника. В течение, по крайней мере, части процесса введения текучей среды кольцевое пространство или весь кабель на его другом конце (т.н. удаленном конце кабеля) предпочтительно герметично не закрывают, и жидкая среда под давлением протекает в кольцевом пространстве к удаленному концу кабеля. Далее по тексту эта часть процесса будет именоваться также термином "стадия потока". В течение, по крайней мере, части процесса введения текучей среды кольцевое пространство или весь кабель на его удаленном конце предпочтительно герметично закрывают для того, чтобы жидкая среда под давлением сжимала сердечник кабеля и (или) разжимала наружную оболочку. Далее по тексту эта часть процесса будет именоваться также термином "стадия сжатия". Следует отметить, что сжатие (и даже в большей степени) происходит и на стадии потока.-1 005665 Особенно предпочтительным в объеме предлагаемого способа является выполнение обеих упомянутых стадий, т.е., стадии потока и затем стадии сжатия. Завершать стадию потока и начинать стадию сжатия предпочтительно в момент появления текучей среды на удаленном конце кабеля. Стадия потока предназначена, главным образом, для пропускания текучей среды по всему кабелю. Следует отметить, что текучая среда движется, главным образом, в проходящих в продольном направлении углублениях сердечника кабеля, которые образованы структурой жил. Поверхность сопряжения внутренней оболочки и внутренней стороны наружной оболочки кабеля не обязательно смачивается по всей окружности - смачиваются лишь небольшие частичные участки периферии, соответствующие вышеупомянутым углублениям. Однако на последующей стадии сжатия более высокое давление смазочного материала вызывает дальнейшее сжатие сердечника жил (и, в случае кабелей с эластичной наружной оболочкой, возможно, и расширение наружной оболочки), в результате чего кольцевое пространство расширяется по всей окружности и смазочным материалом смачивается вся поверхность сопряжения по всей окружности. Доказано, что если внутренняя оболочка сердечника кабеля, которую требуется извлечь, выполнена намоткой, то в качестве ближнего конца кабеля особенно предпочтительно использовать тот конец кабеля, в направлении к которому идет намотка. Другими словами, в этом случае текучая среда должна протекать в кольцевом пространстве в направлении, противоположном направлению намотки. Введение текучей среды в направлении, противоположном возможному направлению намотки оболочки сердечника,будет способствовать точному попаданию текучей среды в кольцевое пространство между внутренней стороной наружной оболочки кабеля и внутренней оболочкой. Часто оболочка сердечника кабеля представляет собой ленту, в частности, бумажную, намотанную с перекрытием вокруг жил. При введении текучей среды в направлении, противоположном направлению намотки внутренней оболочки, эффективно предотвращается проникание текучей среды вовнутрь сердечника. Введение текучей среды с того же конца кабеля, с которого жилы будут вытягиваться (т.е., с ближнего конца), также обеспечивает успешное применение этого способа. Благодаря этому основную часть оборудования, требующегося для осуществления этого способа, необходимо установить только на одном конце кабеля. На противоположном конце кабеля (т.е., на удаленном конце) выполняют только уплотнение сердечника, а также закрывают конец кабеля. При этом, если имеется намотанная оболочка сердечника, например, спиральная бумажная оболочка, извлекать жилы легче в направлении намотки, поскольку перекрывающиеся части намотанной оболочки не раскрываются как веер. Вытягивание жил в направлении намотки внутренней оболочки исключает разрыв внутренней оболочки, чем обеспечивается облегчение операции извлечения. Следует, однако, отметить, что в другом варианте текучую среду можно вводить и с другого конца кабеля, чем тот, с которого сердечник вытягивают. Кроме того, доказано, что в случае наличия указанных намотанных оболочек сердечника вытягивать жилы особенно предпочтительно с того конца кабеля, в направлении которого идет намотка, т.е.,перемещение при вытягивании осуществлять в направлении намотки. Другими словами, особенно предпочтительно использовать в качестве ближнего конца кабеля тот его конец, в направлении которого идет намотка, и с ближнего конца кабеля не только подавать текучую среду, но и извлекать жилы. В предпочтительном варианте осуществления в течение, по крайней мере, части процесса введения текучей среды вовнутрь сердечника, окруженного внутренней оболочкой, подают сжатый газ, в частности, сжатый воздух. При этом сила, действующая на внутреннюю оболочку изнутри наружу, может эффективно предотвратить проникание текучей среды в сердечник кабеля. Таким образом создают действующее изнутри на внутреннюю оболочку противодавление подаваемой под давлением текучей среды,улучшая тем самым уплотнение внутренней оболочки с ее внутренней стороны. Эту операцию можно выполнять на стадии потока и (или) стадии сжатия или их частей. Предпочтительно, однако, выполнять эту операцию на стадии сжатия, чтобы не создавать препятствий распространению текучей среды вдоль кабеля на стадии потока, с одной стороны, и способствовать нарастанию высокого давления на стадии сжатия, с другой. Давление сжатого газа значительно ниже давления, под которым вводят текучую среду, что позволяет избежать излишних препятствий как потоку последней в продольном направлении кабеля, так и сжатию сердечника кабеля. Далее, в вышеописанных вариантах осуществления, при которых внутренняя оболочка выполнена намоткой, например, является спиральной бумажной оболочкой, сжатый газ, предпочтительно, сжатый воздух, предпочтительно подавать вовнутрь оболочки сердечника в направлении ее намотки. Это способствует уплотнению перекрывающихся частей намотки и предотвращает разрыв перекрывающихся частей намотки сжатым воздухом, что могло бы затруднить извлечение сердечника жил кабеля из его наружной оболочки. В сжатый газ, предпочтительно, в сжатый воздух, который подают вовнутрь сердечника жил кабеля, предпочтительно добавить жидкую среду, в частности, клей. В зависимости от конструкции кабеля,добавка в сжатый газ, предпочтительно, сжатый воздух, жидкой среды может привести к склеиванию перекрывающихся частей внутренней оболочки, что еще более затруднит проникание текучей среды вовнутрь сердечника кабеля. Для увлажнения сжатого газа можно использовать воду, масло или некоторые клеи, которые в небольшом количестве вводят в сжатый газ. Указанные добавки не создают гидравличе-2 005665 ского давления, которое уменьшило бы кольцевое пространство, но позволяют добиться склеивания перекрывающихся частей внутренней оболочки. Объем, занимаемый сердечником, по-прежнему будет оставаться сжимаемым, и уменьшение этого объема при введении текучей среды будет по-прежнему возможным и, следовательно, можно будет добиться увеличения кольцевого пространства между оболочкой сердечника и внутренней стороной наружной оболочки кабеля. В качестве клея можно использовать композитные клеи с замедленным отверждением с минимально возможной вязкостью. Точно направленное введение текучей среды в кольцевое пространство можно преимущественно осуществлять за счет герметичного уплотнения внутренней части жильного сердечника на ближнем конце кабеля от текучей среды, под давлением подаваемой в кольцевое пространство, для того, чтобы текучая среда не могла проникнуть вовнутрь сердечника на ближнем конце кабеля. Затем текучую среду можно нагнетать с торца кабеля; нагнетание, однако, возможно и через смещенные от торца радиальные отверстия в наружной оболочке кабеля. Если бы удаленный конец кабеля был просто закрыт, а открытый конец кольцевого пространства и открытый конец сердечника кабеля сообщались друг с другом, то текучая среда могла бы попасть вовнутрь сердечника и протечь обратно к ближнему концу. Чтобы не допустить этого, в предпочтительном варианте осуществления внутреннее пространство сердечника герметизируют относительно кольцевого пространства и на удаленном конце кабеля для того, чтобы текучая среда, появляющаяся из кольцевого пространства, не могла попасть вовнутрь сердечника. В обоих случаях герметизации внутренней части сердечника кабеля от кольцевого пространства можно преимущественно получить путем установки уплотнения сердечника на соответствующем конце последнего. В предпочтительном варианте осуществления уплотнение сердечника выполняют с помощью эластичной оболочки, надеваемой на оголенные жилы. Для этого можно использовать, например,вулканизационную ленту, которая автоматически приклеивается после нанесения и, таким образом, будет служить непроницаемой оболочкой жил. Если должна быть обеспечена возможность подачи сжатого воздуха вовнутрь или выпуска воздуха изнутри сердечника на соответствующем конце кабеля, уплотнение сердечника предпочтительно выполняют с вентиляционным патрубком. Поскольку сердечник, по крайней мере, на ближнем конце кабеля, заключен в оболочку, то текучая среда не может попасть вовнутрь сердечника с его передней стороны. И напротив, текучую среду подают точно в кольцевое пространство между внутренней стороной наружной оболочки кабеля и внутренней оболочкой, и при этом снаружи на сердечник действует сила, которая приводит к его сжатию, в результате чего кольцевое пространство расширяется, обеспечивается полное смачивание кольцевого пространства и снижается трение при извлечении. Благодаря этому за одну операцию от сердечника можно освободить более длинные отрезки старого кабеля. Достижимые длины будут зависеть среди прочего от типа и диаметра кабеля, числа жил в сердечнике, давления подачи текучей среды, используемой текучей среды, а также кривизны прокладки кабеля. После извлечения сердечника из кабелей его материал, в основном, медь, можно использовать повторно, а оставшуюся пустой наружную оболочку кабеля можно использовать, например, для прокладки новых проводов. Кроме того, при этом снижается риск неблагоприятного воздействия на окружающую среду, создаваемого старыми кабелями. Текучую среду предпочтительно подают в кабель до вытягивания сердечника. Кроме того, текучую среду можно подавать в кабель и во время вытягивания сердечника. Если до подачи текучей среды жильный сердечник кабеля на его обоих концах имеет уплотнение,предотвратить попадание текучей среды вовнутрь сердечника можно и на удаленном конце кабеля. Для проверки герметичности и пропускания кабеля перед подачей текучей среды вовнутрь сердечника подают сжатый воздух. Для проверки герметичности при подаче сжатого воздуха измеряют давление на стороне его подачи. По измеренным значениям давления можно определить потерю давления,вызванную повреждением кабеля. В таком случае кабель перед местом повреждения можно обрезать, и операцию удаления сердечника выполнять на новом отрезке кабеля. Для проверки пропускания кабеля давление при подаче сжатого воздуха измеряют на стороне, противоположной стороне его подачи. Таким способом можно обнаружить пережатые места кабеля. Если из-за очень сильного пережатия извлечение невозможно, кабель перед этим местом пережатия можно обрезать, и затем операцию удаления жильного сердечника можно выполнять на новом отрезке кабеля. При подаче текучей среды удаленный конец кабеля предпочтительно открывают для выхода вытесняемого текучей средой воздуха. При подаче текучей среды сердечник предпочтительно растягивают для предотвращения аксиального перемещения последнего при подаче текучей среды. Это можно сделать, например, через патрубок,который служит для подачи сжатого воздуха в жильный сердечник и приклеен к жилами сердечника,причем к этому патрубку прикладывают растягивающее усилие определенной величины. При появлении текучей среды на другом конце кабеля ее подачу предпочтительно прерывают. Таким образом, количество текучей среды ограничивают требуемым объемом. В еще одном варианте осуществления после подачи текучей среды оба конца кабеля герметично закрывают. Кабель имеет вентиляционный патрубок, и к текучей среде прикладывают давление. При этом-3 005665 способе в результате сжатия, уже имеющего место на стадии потока, воздух, находящийся внутри сердечника, вытесняется через вентиляционную трубку, в результате чего диаметр сердечника уменьшается,благодаря чему смачивание кольцевого пространства и, следовательно, извлечение сердечника значительно облегчаются. С другой стороны, на стадии сжатия весьма желательно не допускать выход воздуха из сердечника и даже не подавать в него сжатый воздух, поскольку объем вытесняемого воздуха относительно мал. Для того чтобы не допустить проворачивания сердечника при его извлечении и, как результат этого, возможного увеличения диаметра, сердечник предпочтительно фиксируют от вращения во время операции извлечения. Это можно выполнить, например, с помощью навесного устройства на обычном кольцевом хомуте, через который сердечник вытягивают из наружной оболочки, причем указанное навесное устройство предотвращает проворачивание сердечника. В другом варианте осуществления предлагаемого способа сердечник при выполнении операции извлечения предпочтительно было бы вращать в возможно имеющем место спиральном направлении жил,поскольку при этом диаметр сердечника уменьшается и, следовательно, не будет препятствий для извлечения. Для дальнейшего использования текучей среды после операции извлечения, ее предлагается снимать с внутренней оболочки и собирать на том конце кабеля, на котором сердечник вытягивают. Снимают жидкость простым способом, например, с помощью эластичного кольца, которое скользит по внутренней оболочке и удаляет текучую среду, которая при этом стекает, например, в сборную воронку и из нее затем в соответствующую емкость. Для того чтобы повторно использовать как можно большую часть текучей среды, на удаленном конце кабеля во время операции извлечения сердечника текучая среда может захватываться сердечником кабеля. Это можно сделать, например, с помощью подобного поршню элемента, прикрепленного к концу сердечника. Указанный элемент подает текучую среду через наружную оболочку кабеля к его ближнему концу, где, как уже отмечалось, ее собирают, например, сборной воронкой, и затем направляют в соответствующую емкость. Чтобы не допустить повреждения наружной оболочки кабеля при извлечении сердечника, ее предпочтительно фиксируют от вращения на том конце кабеля, с которого сердечник вытягивают. Фиксацию от вращения можно выполнить, например, с помощью кольцевого хомута с имеющимся на нем навесным устройством. Операцию удаления сердечника из наружной оболочки можно облегчить, если во время извлечения сердечника к его удаленному концу прикладывать давление. При этом растягивающее усилие можно слегка уменьшить и тем самым уменьшить опасность обрыва сердечника. Более того, благодаря такому дополнительному воздействию можно увеличить предельную длину кабеля, которую можно освободить от сердечника за одну операцию. Вспомогательное давление можно прикладывать через текучую среду, подаваемую с конца кабеля другого, чем тот, с которого сердечник извлекают. В этом случае, однако, требуется относительно большое количество текучей среды. В еще одном варианте осуществления растягивающее усилие передают на сердечник через прикрепленный к нему кольцевой хомут. Это простой вариант осуществления предлагаемого способа. Кроме того, растягивающее усилие можно прикладывать с помощью приводимого электродвигателем вала, на который наматывают несколько витков сердечника. В этом случае оголяют и несколько раз наматывают вокруг приводимого электродвигателем вала, барабана и т.п. сердечник достаточной длины для того, чтобы добиться достаточного усилия и вращательное движение вала, барабана и т.п. можно было передавать на сердечник как растягивающее усилие. Для того чтобы облегчить извлечение сердечника в еще большей степени и увеличить длину извлекаемого сердечника, в еще одном варианте осуществления подаваемый газ и (или) подаваемая жидкость могут содержать добавку смазочного материала или же смазочным материалом может быть сама текучая среда. Указанный смазочный материал можно добавлять в виде жидкости или твердого вещества. При использовании газа, под давлением подаваемого в кабель, приемлемым оказалось добавление порошкового смазочного материала. При использовании в качестве смазочного материала тиксотропной (способной восстанавливать исходную структуру, разрушенную механическим воздействием) жидкости попадание текучей среды в сердечник можно дополнительно предотвратить или уменьшить. Тиксотропные жидкости обладают вязкостью, зависящей от напряжения при срезе, благодаря которой можно предотвратить осаждение. Тиксотропными свойствами обладают, например, калиевые мыла или масла с некоторыми добавками. Помимо обладания тиксотропными свойствами смазочные материалы и жидкая среда должны быть как можно дешевле и в идеальном случае поддающимися биохимическому разложению. Замену старых жил, например, кабелями связи на основе волоконных световодов можно еще больше облегчить и ускорить, если при вытаскивании сердечника в наружную оболочку сразу же втягивать,по крайней мере, один новый кабель.-4 005665 Более подробно изобретение объясняется на примерах осуществления с помощью прилагаемых чертежей, на которых фиг. 1 иллюстрирует один из вариантов осуществления предлагаемого способа для подземного кабеля (вид сбоку); на фиг. 2 а показан конец кабеля (деталь II на фиг. 1) на первой стадии способа; на фиг. 2b показан конец кабеля при подаче текучей среды; на фиг. 2 с показан конец кабеля (деталь II на фиг. 1) перед началом вытягивания или извлечения сердечника. фиг. 2d представляет собой вид сбоку конца кабеля на фиг. 2 с; на фиг. 3 а показан другой конец кабеля (деталь III на фиг. 1) в момент времени осуществления способа, показанный на фиг. 2 а; на фиг. 3b показан конец кабеля (деталь III на фиг. 1) при введении текучей среды; на фиг. 3 с показан конец кабеля (деталь III на фиг. 1) перед вытягиванием сердечника; фиг. 4 представляет собой общий вид зажима для вытягивания сердечника с помощью устройства,предотвращающего проворачивание сердечника; фиг. 5 представляет собой продольный разрез кабеля со спирально намотанной внутренней оболочкой. На фиг. 1 показан кабель 1, который использовался или по-прежнему используется, например, в телекоммуникациях, который обычно проложен в земле 2. Для того чтобы использовать предлагаемый способ, кабель 1 в определенном месте, так называемом стартовом колодце 3, оголяют и обрезают. На некотором расстоянии от стартового колодца 3, например 100 или 200 м, делают так называемый целевой колодец 4, в котором кабель 1 также оголяют и обрезают. При этом получают отрезок кабеля 1 определенной длины, один конец 5 которого находится в стартовом колодце 3, а другой конец 6 в целевом колодце 4. Предпочтительный вариант осуществления предлагаемого способа будет более подробно объяснен со ссылками на фиг. 2 а-2d и 3 а-3 с, на которых показаны увеличенные детали II и III согласно фиг. 1. Кабель обычно имеет несколько однопроволочных или многопроволочных медных жил 7 и изоляцию жил,например, из бумаги или синтетического материала. Далее, отдельные группы жил 7 могут проходить в еще одной изоляции, изготовленной, например, из бумаги или синтетического материала. Наконец, все жилы 7 окружены внутренней оболочкой 8, предпочтительно изготовленной из бумаги или синтетического материала. Жилы 7, внутренняя оболочка 8 и возможно дополнительно находящиеся внутри оболочки продольные волокна и т.п. вместе образуют сердечник кабеля. Для защиты сердечника кабеля от внешних механических и химических воздействий служит оболочка 9, которая может быть свинцовой(Рb). Обычно поверх оболочки 9 наносят еще один слой брони 10, чаще всего из стали, в частности, в виде спирально намотанной стальной ленты. Лента 10 дополнительно защищает кабель 1 от механических воздействий. Поверх стальной ленты 10 может находиться еще одна изоляция 11 (защитный покров), например, пропитанная маслом ткань или синтетический материал, которая служит для защиты стальной ленты 10 от внешних воздействий. Оболочка 9, броня из стальных лент 10 и защитный покров 11 совместно образуют наружную оболочку кабеля. Сердечник кабеля с внутренней оболочкой 8 по всей окружности контактирует с внутренней стороной наружной оболочки; наружная оболочка кабеля даже охватывает сердечник кабеля с некоторым натяжением. Под "кольцевым пространством" между сердечником кабеля и его наружной оболочкой понимается пространство, заключенное между двумя поверхностями сопряжения (наружная сторона сердечника кабеля и внутренняя сторона его наружной оболочки),в котором из-за непосредственного контакта поверхностей сопряжения радиальное расширение кольцевого пространства может быть настолько малым, насколько нужно. Конец кабеля 1 в стартовом колодце 3 является так называемым ближним концом 5 кабеля; с другой стороны, конец кабеля 1 в целевом колодце 4 является так называемым удаленным концом 6 кабеля. В конце описываемого ниже способа к сердечнику кабеля на ближнем конце 5 кабеля в стартовом колодце 5 прикладывают растягивающее усилие для извлечения сердечника. Вначале ближний конец 5 кабеля, с которого (конца) необходимо вытащить сердечник, на определенном отрезке очищают путем удаления наружной оболочки, т.е., наружного покрова 11, брони из стальных лент 10, а также свинцовой (Рb) оболочки 9, в результате чего получают сердечник кабеля, т.е.,жилы 7 и внутреннюю оболочку 8, который выступает из кабеля 1 на некоторое расстояние. На следующей стадии способа, которая более наглядно показана на фиг. 2 а, в сердечник кабеля вставляют патрубок 12 для подачи и выпуска воздуха и предпочтительно склеивают ее с сердечником. Затем на конце сердечника кабеля плюс внутренней оболочке 8 выполняют уплотнение 13, например, ленту из самовулканизирующегося каучука, что обеспечивает предпочтительно герметизацию сердечника кабеля на ближнем конце 5 кабеля. Вулканизационная лента обладает тем преимуществом, что автоматически приклеивается к внутренней оболочке 8 и трубке 12 для подачи и выпуска воздуха, благодаря чему можно осуществить герметизацию. Затем на ближний конец 5 кабеля надевают гильзу 14, например, стальную. Гильза 14 может иметь отверстие 15, через которое можно нагнетать клей для заполнения им кольцевого пространства между внутренней стороной гильзы 14 и наружной стороной наружной оболочки кабеля и-5 005665 получения надежного соединения гильзы 14 с наружной оболочкой кабеля. В качестве клея можно использовать, например, двухкомпонентный клей, который обеспечивает быстрое и надежное соединение. Гильза 14 служит для стабилизации и закрепления наружной оболочки кабеля, чтобы избежать повреждений под действием значительных аксиальных сил при подаче текучей среды под давлением и при последующем извлечении сердечника кабеля из его наружной оболочки. Как показано на фиг. 3 а, удаленный конец 6 кабеля в целевом колодце 4, как и ближний конец 5 кабеля, обрезают, зачищают, в сердечник кабеля вставляют патрубок 12 для подачи и выпуска воздуха и,наконец, выполняют уплотнение 13. Наконец, на наружную оболочку кабеля надевают и приклеивают гильзу 14. В других (не показанных) вариантах осуществления патрубок для подачи и выпуска воздуха на ближнем конце 5 кабеля не устанавливают. Однако, и в них уплотнение 13 герметично закрывает внутреннюю часть сердечника, защищая ее от проникания текучей среды. Наконец, как показано на фиг. 2b, на ближнем конце 5 кабеля на гильзу 14 надевают и жестко соединяют с ней крышку 17. Это соединение предпочтительно выполняют с помощью резьбы 18 на наружной поверхности гильзы 14, на которую навинчивают крышку 17. При необходимости можно использовать дополнительный уплотнительный материал. Крышка 17 может иметь посредине на своем торце отверстие 19, в котором можно разместить патрубок 12 для подачи и выпуска воздуха. В цилиндрической части крышки 17 имеется еще одно отверстие 20, с которым соединяют питательную линию 21 для текучей среды или смазочного материала. Как схематически показано на фиг. 1, питательную линию 21 соединяют с насосом 23, который, в свою очередь, соединяют с емкостью 24 для смазочного материала 22. Если внутренняя оболочка 8 спирально намотана на жилы 7, то текучую среду или смазочный материал 22 предпочтительно подают в направлении, противоположном направлению намотки внутренней оболочки (определение направления намотки см. на фиг. 5), чтобы перекрывающиеся части намотки при таком направлении потока смазочного материала 22 закрывались и тем самым уменьшалось попадание текучей среды или смазочного материала из кольцевого пространства в сердечник. Далее, если имеется намотанная внутренняя оболочка 8, то сердечник предпочтительно вытягивать в направлении намотки,поскольку при этом перекрывающиеся части внутренней оболочки 8 не будут в процессе извлечения веерообразно раскрываться и оказывать дополнительное сопротивление перемещению при извлечении. Текучая среда или смазочный материал 22 предпочтительно имеют более низкую плотность, чем объем, заключенный во внутренней оболочке 8. Как уже отмечалось, в качестве текучей среды используют газообразную, жидкую или вязкую среду или их смешанные формы. Патрубок 12 для подачи и выпуска воздуха крепят к крышке 17 соответствующими соединительными гайками 27, с помощью которых к патрубку 12 для подачи и выпуска воздуха до ее крепления можно приложить растягивающее усилие для создания предварительного напряжения в сердечнике. Теоретически, отверстие 20 можно выполнить не в крышке 17, а в гильзе 14 или в соответствующем удлинении гильзы 14, откуда тоже можно подавать смазочный материал 22. Однако, гильза 14 разработана как многофункциональная деталь, а на крышке 17, которую можно использовать несколько раз, предпочтительно имеются конструктивные элементы. После того, как сердечник удален из кабеля 1, гильза 14 может служить как соединительная деталь для повторного соединения кусков кабеля, если кабель 1 будет снова использоваться как труба, например, для прокладки волоконных световодов или тому подобного. Как показано на фиг. 3b, на удаленном конце 6 кабеля также имеется крышка 17, и к крышке 17 соответствующими соединительными гайками 24 прикреплен патрубок 12 для подачи и выпуска воздуха. Отверстие 20 в крыше 17 и трубку 12 для подачи и выпуска воздуха вначале остаются открытыми. Если вовнутрь сердечник необходимо подать сжатый воздух, патрубок 12 для подачи и выпуска воздуха можно каналом 25 соединить с компрессором 26, подающим сжатый воздух (фиг. 1). Перед извлечением сердечника вовнутрь него через трубку 12 для подачи и выпуска воздуха можно вдувать сжатый воздух, а давление можно контролировать манометром 28 на другом конце кабеля. Этим измерением кабель 1 можно проверить на пропускание. С помощью манометра, обычно имеющегося на компрессоре сжатого воздуха или соединении 25 для сжатого воздуха, можно, кроме того, проверять герметичность кабеля 1, поскольку по недостаточному повышению давления можно обнаружить наличие разрыва. Наконец, после того как кабель проверен на герметичность и пропускание, конец патрубка 12 для подачи и выпуска воздуха на ближнем конце 5 кабеля закрывают (не показано), например, навинчиваемым закрывающим приспособлением, которое накручивают на патрубок 12 для подачи и выпуска воздуха. Теперь приступают к предлагаемому способу как таковому, т.е. начинают стадию потока. Для этого по питательной линии 21 в отверстие 20 под давлением подают смазочный материал 22, причем кольцевое пространство на удаленном конце 6 кабеля остается открытым. Смазочный материал 22 поступает точно в кольцевое пространство между свинцовой (Рb) оболочкой 9 и внутренней оболочкой 8, протекает в продольном направлении кабеля к его удаленному концу 6 и при этом смазочный материал 22 не проникает в сердечник. На стадии потока внутри сердечника уже может находиться закачанный в него сжатый воздух. В случае намотанной внутренней оболочки 8 сжатый воздух предпочтительно подают с удаленного конца 6 кабеля так, чтобы поток сжатого воздуха закрывал перекрывающиеся части намотки, а-6 005665 не раскрывал их веерообразно. Под давлением внутри сердечника перекрывающиеся части прижимаются друг к другу, что затрудняет проникание смазочного материала 22 вовнутрь сердечника. Добавлением в подаваемый сжатый воздух жидкой среды можно обеспечить склеивание перекрывающихся частей внутренней оболочки 8. Указанной жидкой средой может быть вода, масло или некоторые клеи, добавляемые в очень небольших количествах в сжатый воздух. Наконец, смазочный материал 22 проходит по всему кольцевому пространству между свинцовой (Рb) оболочкой 9 и внутренней оболочкой 8 до удаленного конца 6 кабеля. При появлении смазочного материала 22 из отверстия 20 на крышке 17 на удаленном конце 6 кабеля кольцевое пространство на удаленном конце 6 кабеля герметизируют путем закрытия отверстия 20. Теперь начинается так называемая стадия сжатия. Нагнетание смазочного материала продолжается теперь, в основном, не для того, чтобы прокачать смазочный материал 22 через кольцевое пространство по всей длине кабеля 1 (что, естественно, уже приводит к сжатию сердечника), а чтобы увеличить давление в кольцевом пространстве, поскольку удаленный конец кольцевого пространства в этот момент уже закрыт. В то время как на предыдущей стадии потока смазочный материал 22 предпочтительно перемещался по продольным углублениям внутренней оболочки 8 (образованным структурой жил сердечника кабеля) и поэтому не смочил поверхность сопряжения между внутренней оболочкой 8 и внутренней стороной наружной оболочки кабеля по всей окружности, теперь происходит дополнительное сжатие сердечника кабеля (и, возможно, разжимание наружной оболочки кабеля, если последняя не абсолютно жесткая), и при этом смазочный материал 22 теперь уже будет смачивать указанную поверхность сопряжения по всей окружности. При достижении достаточного давления нагнетание смазочного материала прекращают. Нагнетание смазочного материала 22 прекращают, когда давление остается практически неизменным и дальнейшее сжатие сердечника кабеля уже невозможно. Смазочный материал 22 можно примешать к текучей среде или же сама текучая среда может являться смазочным материалом. Давление, прикладываемое к смазочному материалу 22, будет зависеть от конструкции кабеля 1,длины кабеля 1, а также иных различных факторов. Наконец, можно использовать и текучие среды, в которых смазочный материал смешан с растворителем, который спустя некоторое время испаряется. Разбавление растворителем облегчает подачу текучей среды в кабель, и, наконец, после испарения указанного растворителя за счет более вязкого оставшегося смазочного материала улучшается скольжение. Наконец, как показано на фиг. 2 с, на ближнем конце 5 кабеля отвинчивают крышку 17 и вынимают патрубок 12 для подачи и выпуска воздуха. Затем к ближнему концу 5 кабеля крепят съемное устройство 29 для смазочного материала 22, например, с помощью резьбы 18 на гильзе 14. Съемное устройство 29 может быть кольцевым и иметь эластичную кромку, которая при вытягивании сердечника кабеля скользит по внутренней оболочке 8 и снимает с внутренней оболочки 8 смазочный материал 22, который затем под своим весом стекает вниз, где его можно собирать с помощью соответствующей воронки в соответствующую емкость (не показаны) и в значительной степени повторно использовать. Наконец, на уплотнении 13 сердечника жестко устанавливают хомут 30, к которому прикладывают растягивающее усилие в направлении стрелки F. Крышку 17 снимают и на удаленном конце 6 кабеля 1. На удаленном конце 6 кабеля с уплотнением 13 можно установить один или более подобных поршню элементов, например, диски 32, пространственно разнесенных с помощью распорок 31, которые при вытягивании сердечника из кабеля 1 захватывают с собой смазочный материал 22, и при этом смазочный материал, появляющийся на конце 5 кабеля 1,снимают съемным устройством 29, после чего собирают для повторного использования. При извлечении сердечника из наружной оболочки кабеля сердечник предпочтительно зафиксировать от вращения. Это можно проделать разными способами, например, с помощью рычагов 33 или навесного устройства, которые крепят к хомуту 30 и таким образом делают вращение невозможным. Кроме того, к рычагам 33 можно прикрепить скользящие салазки 34, которые при извлечении сердечника будут скользить по земле(см. фиг. 4). Далее, предпочтительно зафиксировать от вращения и кабель 1, что можно проделать с помощью рычагов или навесного устройства, смонтированных на гильзе 14 подобно тому, как показано на фиг. 4. Одновременно с извлечением сердечника кабеля к его концу на удаленном конце 6 кабеля можно подсоединить новый кабель, например, современный кабель, выполненный на основе волоконных световодов, или тому подобный, который одновременно с операцией вытягивания можно втягивать в наружную оболочку кабеля, которая теперь представляет собой трубу. Чтобы избежать повреждения внутренней оболочки 8 на ближнем конце 5 кабеля сердечник кабеля на некоторое расстояние предпочтительно вытягивают прямо и лишь затем изменяют направление, например, чтобы направить сердечник кабеля из стартового колодца 3 на соответствующее устройство для намотки (не показано). Определение "направления намотки" внутренней оболочки 8 поясняется на продольном разрезе,показанном на фиг. 5. При намотке ленты вокруг пучка жил 7 образуются расположенные вдоль частичные перекрытия, причем предыдущий уложенный виток всегда частично закрывается следующим. Намотку выполняют в направлении вдоль кабеля, и направление намотки - это то направление, в котором намотка продвигается при ее выполнении. На фиг. 5 направление намотки показано стрелкой W. Предпочтительным направлением введения смазочного материала является такое, которое противоположно направлению, показанному стрелкой W, при этом поток смазочного материала будет закрывать перекры-7 005665 вающиеся части ленточной внутренней оболочки 8. Предпочтительным направлением подачи сжатого воздуха вовнутрь сердечника кабеля, окруженного внутренней оболочкой 8, является направление намотки в направлении стрелки W, поскольку при этом перекрытия ленточной внутренней оболочки 8 будут закрываться, а не раскрываться. Наконец, предпочтительным направлением вытягивания сердечника кабеля опять-таки является направление, показанное стрелкой W, поскольку при вытягивании в этом направлении перекрывающиеся части ленточной внутренней оболочки 8 будут закрыты. На этих чертежах приведен лишь пример варианта осуществления настоящего изобретения. Изобретение не ограничено этим конкретным вариантом, и возможны различные конструктивные изменения и отличия способа в пределах объема изобретения, который определен формулой изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ удаления жильного сердечника из наружной оболочки кабеля, в котором жильный сердечник имеет оболочку, в которую с одного конца кабеля, т.н. ближнего конца кабеля, под давлением подают текучую среду для уменьшения трения, а на другом конце кабеля к сердечнику прикладывают растягивающее усилие, отличающийся тем, что текучую среду вводят точно в кольцевое пространство между внутренней стороной наружной оболочки кабеля и оболочкой сердечника, при этом внутреннюю часть сердечника кабеля на ближнем конце кабеля герметизируют от текучей среды, под давлением подаваемой в кольцевое пространство, чтобы текучая среда не могла проникнуть вовнутрь сердечника на ближнем конце кабеля. 2. Способ по п.1, отличающийся тем, что в течение по крайней мере части процесса введения текучей среды кольцевое пространство или весь кабель на удаленном конце кабеля герметично не закрывают,и жидкая среда под давлением протекает в кольцевом пространстве к удаленному концу кабеля, и происходит т.н. стадия потока. 3. Способ по п.1 или 2, отличающийся тем, что в течение по крайней мере части процесса введения текучей среды кольцевое пространство или весь кабель на его удаленном конце предпочтительно герметично закрывают для того, чтобы жидкая среда под давлением сжимала сердечник кабеля и(или) разжимала наружную оболочку, и происходит т.н. стадия сжатия. 4. Способ по п.2 или 3, отличающийся тем, что вначале выполняют стадию потока, а затем стадию сжатия. 5. Способ по п.4, отличающийся тем, что после появления текучей среды на удаленном конце кабеля стадию потока завершают и начинают стадию сжатия. 6. Способ по любому из пп.1-5, отличающийся тем, что у кабеля, в котором оболочка сердечника выполнена намоткой, в качестве ближнего конца кабеля используют тот конец кабеля, в направлении к которому идет намотка, чтобы текучая среда протекала в кольцевом пространстве в направлении, противоположном направлению намотки. 7. Способ по любому из пп.1-6, отличающийся тем, что у кабеля, в котором оболочка сердечника выполнена намоткой, сердечник вытягивают на том конце кабеля, в направлении к которому идет намотка, т.е. перемещение при вытягивании осуществляют в направлении намотки. 8. Способ по любому из пп.1-7, отличающийся тем, что в течение по крайней мере части процесса введения текучей среды, в частности, на стадии сжатия, вовнутрь сердечника, окруженного внутренней оболочкой, подают сжатый газ, в частности, сжатый воздух, и при этом создают действующее изнутри на внутреннюю оболочку противодавление подаваемой под давлением текучей среды. 9. Способ по п.8, отличающийся тем, что в кабель, в котором оболочка сердечника выполнена намоткой, сжатый газ подают с того конца кабеля, с которого начинается намотка, и сжатый газ протекает внутри сердечника в направлении намотки. 10. Способ по п.8 или 9, отличающийся тем, что в сжатый газ добавляют и тем самым подают вовнутрь сердечника кабеля жидкую среду, в частности клей. 11. Способ по любому из пп.1-10, отличающийся тем, что внутреннюю часть сердечника кабеля на удаленном конце кабеля герметизируют относительно кольцевого пространства, чтобы на удаленном конце кабеля текучая среда, появляющаяся из кольцевого пространства, не могла проникнуть вовнутрь сердечника. 12. Способ по п.11, отличающийся тем, что герметизацию внутренней части сердечника кабеля от кольцевого пространства выполняют путем прикрепления уплотнения сердечника к концу последнего. 13. Способ по п.12, отличающийся тем, что уплотнение сердечника выполняют с вентиляционным патрубком для подачи воздуха вовнутрь сердечника и выпуска воздуха из него. 14. Способ по любому из пп.1-13, отличающийся тем, что текучую среду вводят в кабель до вытягивания сердечника. 15. Способ по п.14, отличающийся тем, что текучую среду вводят в кабель во время вытягивания сердечника. 16. Способ по любому из пп.1-15, отличающийся тем, что до введения текучей среды внутреннюю часть сердечника кабеля на обоих его концах герметизируют относительно кольцевого пространства.-8 005665 17. Способ по любому из пп.1-16, отличающийся тем, что до введения текучей среды проверяют герметичность кабеля с помощью сжатого воздуха. 18. Способ по любому из пп.1-17, отличающийся тем, что до введения текучей среды проверяют пропускание кабеля с помощью сжатого воздуха. 19. Способ по любому из пп.1-18, отличающийся тем, что при введении текучей среды сердечник растягивают. 20. Способ по любому из пп.1-19, отличающийся тем, что во время операции извлечения сердечник фиксируют от вращения. 21. Способ по любому из пп.1-20, отличающийся тем, что сердечник при выполнении операции извлечения вращают в возможно имеющемся спиральном направлении жил сердечника кабеля. 22. Способ по любому из пп.1-21, отличающийся тем, что на том конце кабеля, на котором сердечник вытягивают, текучую среду во время операции вытягивания снимают и собирают. 23. Способ по любому из пп.1-22, отличающийся тем, что на другом конце кабеля, чем тот, на котором сердечник кабеля вытягивают, во время операции извлечения сердечника текучую среду захватывают сердечником кабеля, например, подобным поршню элементом, прикрепленным к концу сердечника. 24. Способ по любому из пп.1-23, отличающийся тем, что во время операции извлечения на том конце кабеля, с которого сердечник вытягивают, наружную оболочку фиксируют от вращения. 25. Способ по любому из пп.1-24, отличающийся тем, что во время операции извлечения с целью облегчить извлечение сердечника к его концу, противоположному стороне вытягивания, прикладывают давление. 26. Способ по п.25, отличающийся тем, что во время операции извлечения к концу сердечника, противоположному стороне вытягивания, давление прикладывают с помощью подаваемой под давлением выдавливающей текучей среды. 27. Способ по любому из пп.1-26, отличающийся тем, что вытягивающее усилие передают на сердечник через прикрепленный к нему кольцевой хомут. 28. Способ по любому из пп.1-27, отличающийся тем, что вытягивающее усилие прикладывают к сердечнику с помощью приводимого электродвигателем вала, на который наматывают несколько витков сердечника. 29. Способ по любому из пп.1-28, отличающийся тем, что вводимая текучая среда содержит добавку смазочного материала. 30. Способ по любому из пп.1-29, отличающийся тем, что смазочным материалом является сама текучая среда. 31. Способ по п.29 или 30, отличающийся тем, что смазочным материалом является тиксотропная жидкость. 32. Способ по любому из пп.1-31, отличающийся тем, что одновременно с вытягиванием сердечника в наружную оболочку втягивают по крайней мере один новый кабель.
