Бесконденсаторный разделительный фильтр (варианты) и система звуковоспроизведения

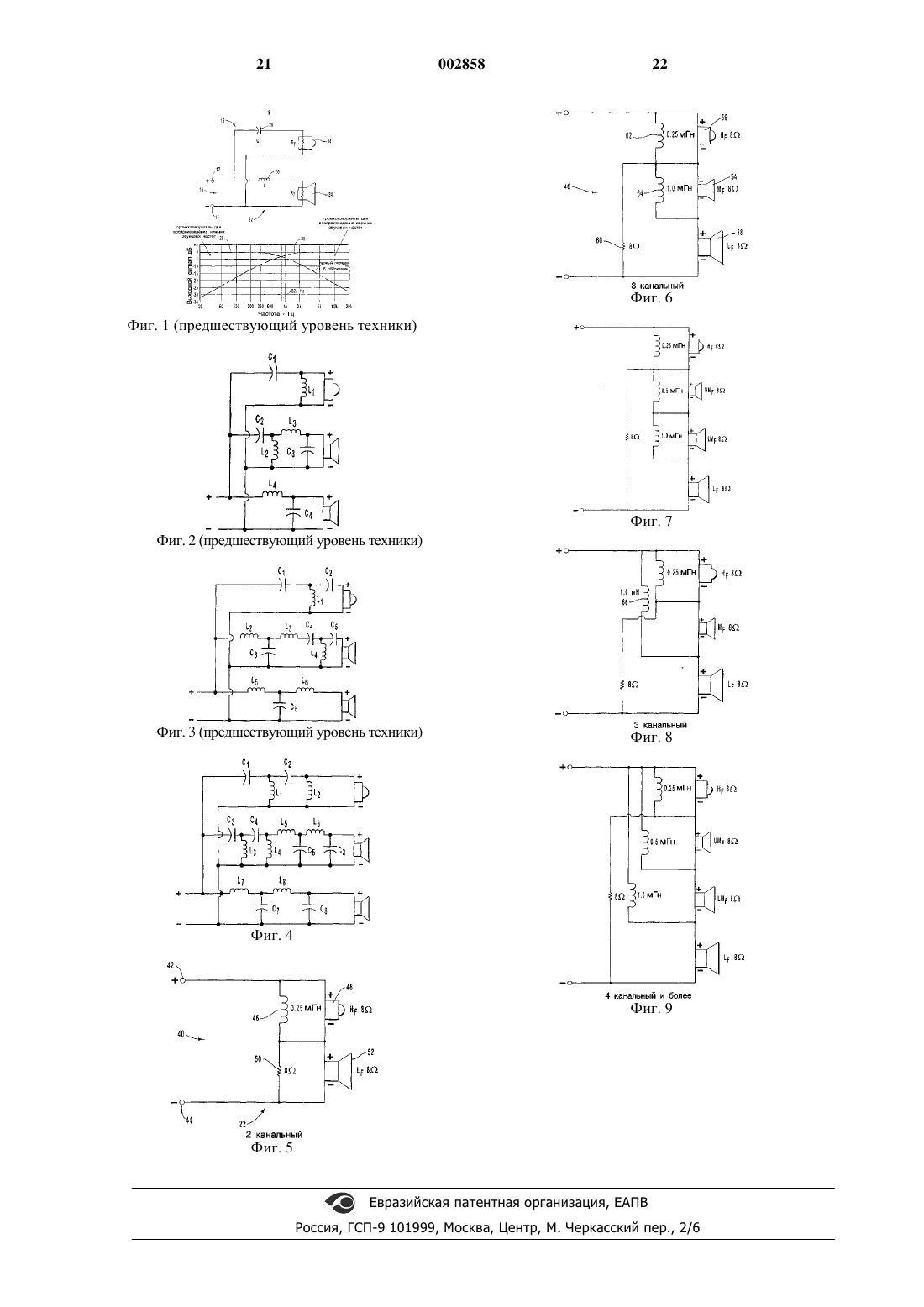

1 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится к электроакустическим или звуковоспроизводящим акустическим системам. Более конкретно, настоящее изобретение относится к разделению по частоте электрического сигнала звука, поступающего из выхода усилителя звуковой частоты, на множество полос частот для представления электроакустическим преобразователям в акустической системе. Предпосылки для создания настоящего изобретения Системы звуковоспроизведения представляют как звуковой сигнал одновременно дивергентных звуковых частот, например музыки или речи, для оценки пользователем. В общем можно считать, что дивергентное частотное содержание звуковоспроизведения состоит из разных частот. Хотя система звуковоспроизведения может усиливать или воспроизводить электрический частотный спектр звука в одной паре проводов или на входе в громкоговоритель, характерные физические варианты реализации компонентов громкоговорителя оптимизируют для соответствия с совместимой полосой частот. Например, низкие частоты лучше воспроизводятся физически более крупными задающими устройствами, обычно известными как громкоговорители для воспроизведения нижних звуковых частот. Аналогичным образом, средние частоты лучше воспроизводятся задающими устройствами средних размеров. Более высокие частоты лучше воспроизводятся физически меньшими задающими устройствами, известными как громкоговорители для воспроизведения верхних звуковых частот. Хотя усилитель может электрически передавать весь звуковой частотный спектр к громкоговорителю по одной паре проводов, неправильно ожидать, что высокие, средние и низкие частоты самостоятельно найдут в громкоговорителе соответствующие задающие устройства для воспроизведения верхних звуковых частот,задающие устройства для воспроизведения средних звуковых частот и задающие устройства для воспроизведения нижних звуковых частот. Подача сигналов низкой частоты и высокой мощности к задающему устройству для воспроизведения верхних звуковых частот фактически вызовет искажение звука и, как правило, приведет к усталости и разрушению задающего устройства для воспроизведения верхних звуковых частот. По этой причине громкоговорители современных систем звуковоспроизведения, характеризующиеся более высокой точностью воспроизведения звука, содержат кроссовер, который делит электрический частотный спектр звука,принимаемый по одной паре проводов, на разные полосы или диапазоны частот и гарантирует то, что только соответствующие частоты 2 маршрутизируются к соответствующему задающему устройству. То есть кроссовер является электрической схемой или цепью, которая разделяет звуковые частоты на разные полосы частот для подачи к отдельным задающим устройствам. По этой причине кроссовер является ключевым элементом в акустической системе с множеством задающих устройств. Кроссоверы могут быть отдельно разработаны для специальной или заказной системы или могут быть приобретены в виде стандартных разделительных фильтров, выпускаемых на промышленной основе, как для двухканальных,так и для трехканальных акустических систем. В двухканальной акустической системе высокие частоты отделяются и маршрутизируются к задающему устройству громкоговорителя для воспроизведения верхних звуковых частот, причем низкие частоты маршрутизируются к задающему устройству громкоговорителя для воспроизведения нижних звуковых частот. Двухканальный кроссовер, в котором использованы катушки индуктивности и конденсаторы,осуществляет такое разделение, если он выполнен как электрический фильтр. Поэтому разделительные фильтры содержат, по меньшей мере,один или более конденсаторов и, как правило,одну или более катушек индуктивности, и могут также содержать один или более резисторов,которые вместе предназначены для образования фильтра для разделения конкретных звуковых частот на полосы для представления соответствующему и совместимому задающему устройству. На фиг. 1 иллюстрируется стандартный двухканальный разделительный фильтр в акустической системе. Разделительный фильтр,иллюстрируемый на фиг. 1, может быть дополнительно определен как разделительный фильтр первого порядка, поскольку результирующий выходной сигнал каждой ветви цепи обеспечивает затухание сигнала со скоростью 6 дБ на октаву. На графике, иллюстрируемом на фиг. 1,показаны амплитудно-частотные характеристики задающего устройства громкоговорителя для воспроизведения нижних звуковых частот и задающего устройства громкоговорителя для воспроизведения верхних звуковых частот в кроссовере первого порядка в двухканальной акустической системе. Усилитель обеспечивает подачу сигнала во входную двухпроводную линию 10, содержащую положительный вход 12 и отрицательный вход 14. В верхней ветви 16 разделительного фильтра 8 обеспечивается возможность фильтрации и прохождения верхних частот в задающее устройство 18 для воспроизведения верхних звуковых частот. Фильтрация осуществляется с помощью конденсатора 20,который подавляет прохождение нижних частот и обеспечивает возможность прохождения более высоких частот в задающее устройство 18 для воспроизведения верхних звуковых частот. 3 Такую часть разделительного фильтра обычно называют фильтром верхних частот. Нижние частоты фильтруют через ветвь 22 разделительного фильтра 8 к задающему устройству 24 для воспроизведения нижних звуковых частот через фильтрующий элемент, показанный как катушка 26 индуктивности. Эту часть разделительного фильтра обычно называют фильтром нижних частот. Необходимо отметить, что разделительные фильтры, как правило,выполняют разделение частот благодаря применению ветвей цепи, которые соединены параллельно положительному входу 12 и отрицательному входу 14 входной двухпроводной линии 10. График, приведенный на фиг. 1, иллюстрирует амплитудно-частотные характеристики задающего устройства громкоговорителя для воспроизведения нижних звуковых частот и громкоговорителя для воспроизведения верхних звуковых частот двухканального разделительного фильтра 8. Разделительный фильтр 8 изображен как кроссовер первого порядка в двухканальной акустической системе. Спад амплитудно-частотной характеристики 28 громкоговорителя для воспроизведения нижних звуковых частот начинается приблизительно при частоте 200 Гц. Как показано на фиг. 1, при частоте 825 Гц амплитудно-частотная характеристика 28 громкоговорителя для воспроизведения нижних звуковых частот затухает до -3 дБ от опорного выходного сигнала 0 дБ. Амплитудночастотная характеристика 30 громкоговорителя для воспроизведения верхних звуковых частот увеличивается по величине со скоростью 6 дБ на октаву и при частоте 825 Гц также составляет-3 дБ ниже опорного выходного сигнала 0 дБ. Однако после частоты 825 Гц амплитудночастотная характеристика 30 громкоговорителя для воспроизведения верхних звуковых частот увеличивается до 0 дБ, тогда как спад амплитудно-частотной характеристики 28 продолжается со скоростью 6 дБ на октаву. Пересечение кривых, отображающих амплитудно-частотные характеристики громкоговорителя для воспроизведения нижних звуковых частот и громкоговорителя для воспроизведения верхних звуковых частот определяет "частоту разделения каналов". Частоты, лежащие выше частоты разделения каналов, представленные во входной двухпроводной линии 10, следуют все в большей мере по пути малого полного сопротивления ветви 16, заканчивающемся в задающем устройстве 18 громкоговорителя для воспроизведения верхних звуковых частот, а не по пути большого полного сопротивления по ветви 22,который ведет к задающему устройству 24 громкоговорителя для воспроизведения нижних частот. Реализация выбора частоты разделения каналов должна быть тщательно оценена и выбрана путем анализа некоторых характеристик для избежания дополнительных трудностей или неадекватного согласования разделительного 4 фильтра с задающими устройствами акустической системы. На фиг. 1 показан разделительный фильтр первого порядка, который имеет характерную скорость затухания, составляющую 6 дБ на октаву. На фиг. 2 иллюстрируется разделительный фильтр второго порядка, который имеет характерную скорость затухания, составляющую 12 дБ на октаву. На фиг. 3 иллюстрируется разделительный фильтр третьего порядка, который имеет характерную скорость затухания, составляющую 18 дБ на октаву. На фиг. 4 иллюстрируется разделительный фильтр третьего порядка, который имеет характерную скорость затухания, составляющую 24 дБ на октаву. Это указывает на то, что для получения более высоких скоростей затухания число элементов в цепи должно быть увеличено в каждой параллельной ветви разделительного фильтра. Разделительные фильтры более высокого порядка являются фильтрами с более высокими скоростями затухания. Например, разделительный фильтр первого порядка обеспечивает затухание со скоростью -6 дБ на октаву, тогда как разделительный фильтр второго порядка обеспечивает затухание со скоростью -12 дБ на октаву. Следовательно, если была выбрана достаточно низкая частота разделения каналов и используется разделительный фильтр первого порядка, то громкоговорителю для воспроизведения верхних частот будет еще представлено существенное количество низких частот. Это приведет к нежелательному искажению звука, ограничению регулирования по мощности, может просто привести в результате к повреждению громкоговорителя для воспроизведения верхних частот, и может быть просто предотвращено путем применения разделительного фильтра более высокого порядка. Примеры, иллюстрируемые на фиг. 1-4,показывают, что разделительные фильтры, как правило, выполняют как набор параллельных отдельных фильтров. Кроме того, разделительные фильтры до настоящего времени требовали применения, по меньшей мере, одной емкости,например конденсатора 20, для обеспечения необходимой фильтрации или разделения электрического сигнала частотного спектра звука на сигналы полос частот звука. Специалистам, знакомым с особенностями получения высокой точности воспроизведения звука, очевидно, что конденсаторы являются менее чем идеальными компонентами для применения в акустических системах для регулирования уровня сигналов. Кроме того, допуски, связанные с применением конденсаторов, приводят к довольно значительным затратам на компоненты при попытке точного согласования или характеризации компонентов для акустической системы. Помимо этого, специалистам, знакомым с системами звуковоспроизведения, также очевидно, что затраты на компоненты, которые в значительной степе 5 ни включают в себя расходы на приобретение отдельных компонентов, например конденсаторов, используемых в разделительном фильтре,оказывают значительное влияние на общую стоимость системы звуковоспроизведения и в частности на общие затраты, связанные с громкоговорителями. Таким образом, существует необходимость в системе для разделения электрического частотного спектра звука, представляемого усилителем, на множество полос частот для представления громкоговорителям, способным воспроизводить звуковой сигнал. Кроме того, существует еще необходимость минимизации стоимости компонентов системы звуковоспроизведения, в частности громкоговорителей, путем уменьшения общего числа требуемых компонентов, а также посредством применения более надежных и менее дорогих компонентов. Краткое изложение сущности настоящего изобретения Настоящее изобретение обеспечивает возможность получения устройства для реализации разделительного фильтра в акустической системе, который выполняет разделение по частоте электрического сигнала звука на полосы без применения эксплицитных конденсаторов в цепи разделительного фильтра. Настоящее изобретение также обеспечивает получение устройства для разделения по частоте электрического сигнала звука на полосы путем применения разделительного фильтра,который для своей реализации требует меньшего числа компонентов, чем стандартные разделительные фильтры. Кроме того, настоящее изобретение обеспечивает получение архитектуры разделительного фильтра, которая дает возможность последовательного включения N отдельных задающих устройств для образования N-канальной акустической системы. Настоящее изобретение обеспечивает получение новой безконденсаторной схемы фильтра для реализации разделительного фильтра, предназначенного для применения в акустических системах. Безконденсаторный разделительный фильтр, работающий в соответствии со всеми типами задающих устройств,эффективно делит электрический сигнал звука на полосы нижних, средних и верхних частот в характерных частотных спектрах для представления отдельным задающим устройствам. Разделительный фильтр, соответствующий настоящему изобретению, выполняет функции разделительного фильтра без применения эксплицитных конденсаторов в цепи кроссовера. Разделительный фильтр, соответствующий настоящему изобретению, в результате обеспечивает получение частотной зависимости полного сопротивления и фазочастотной характеристики. В безконденсаторном разделительном фильтре, соответствующем настоящему изобре 002858 6 тению, используется меньше компонентов, чем в традиционных разделительных фильтрах. При реализации в соответствии с настоящим изобретением, безконденсаторный разделительный фильтр обеспечивает разделение электрического сигнала звука, приводя в соответствии с этим к более хорошему регулированию по мощности по сравнению с традиционными разделительными фильтрами. В разделительном фильтре, соответствующем настоящему изобретению, катушка индуктивности эффективно маршрутизирует сигналы низкой частоты к соответствующему задающему устройству для воспроизведения нижних звуковых частот, одновременно оказывая сопротивление более высоким частотам. По этой причине путь наименьшего сопротивления для высоких частот в приведенной в качестве примера схеме, соответствующей настоящему изобретению, будет проходить к задающему устройству для воспроизведения верхних звуковых частот. Резистор в безконденсаторном разделительном фильтре, соответствующем настоящему изобретению, обеспечивает восстановление потери высокой частоты из-за последовательной катушки индуктивности и одновременное выравнивание полного сопротивления всей цепи. Благоприятные результаты настоящего изобретения вызываются характеристиками компонентов, используемых в соответствующей цепи. По этой причине безконденсаторный разделительный фильтр функционирует как модуль и изменяется так, чтобы отдельные элементы разделительного фильтра приводили к повторной регулировке рабочей характеристики всей акустической системы. Эти и другие элементы настоящего изобретения станут более очевидными из следующего подробного описания, сделанного со ссылкой на сопроводительные чертежи, и прилагаемой формулы изобретения. Краткое описание чертежей Подробное описание вариантов осуществления настоящего изобретения, сделанное со ссылкой на сопроводительные чертежи, приведенных ниже, сделано также для иллюстрации указанных и других преимуществ настоящего изобретения. Следует отметить, что указанные чертежи предназначены для пояснения только характерных вариантов осуществления настоящего изобретения, а не для ограничения его объема. Фиг. 1-4 - упрощенные принципиальные электрические схемы разделительных фильтров,соответствующих предшествующему уровню техники, в которых применяется, по меньшей мере, один конденсатор. Фиг. 5 - упрощенная принципиальная электрическая схема двухканального последовательно сконфигурированного безконденсаторного разделительного фильтра, соответствую 7 щего предпочтительному варианту осуществления настоящего изобретения. Фиг. 6 - упрощенная принципиальная электрическая схема трехканального последовательно сконфигурированного безконденсаторного разделительного фильтра, соответствующего предпочтительному варианту осуществления настоящего изобретения. Фиг. 7 - упрощенная принципиальная электрическая схема четырехканального последовательно сконфигурированного безконденсаторного разделительного фильтра, соответствующего предпочтительному варианту осуществления настоящего изобретения. Фиг. 8 - упрощенная принципиальная электрическая схема трехканального последовательно-параллельно сконфигурированного безконденсаторного разделительного фильтра, соответствующего другому предпочтительному варианту осуществления настоящего изобретения. Фиг. 9 - упрощенная принципиальная электрическая схема N-канального последовательно-параллельно сконфигурированного безконденсаторного разделительного фильтра, соответствующего предпочтительному варианту осуществления настоящего изобретения. Подробное описание предпочтительных вариантов осуществления настоящего изобретения Термин "усилитель", применяемый в этой заявке, относится к любому устройству или электронной схеме, которая имеет способность усиливать электрический сигнал звука до достаточной мощности для использования подключенным громкоговорителем. Такие устройства часто называют усилителями мощности. Термин "исходное устройство", применяемый в этой заявке, относится к устройству,предназначенному для генерирования электрического сигнала звука, например к устройству,которое исключительно самостоятельно формирует электрический сигнал звуковой частоты(например, к генератору испытательных сигналов); к устройству, предназначенному для генерирования электрического сигнала звуковой частоты из исходного акустического воздействия (например, к микрофону); к устройству,предназначенному для генерирования электрического сигнала звуковой частоты из исходного механического воздействия (например, к электрической гитаре или электронной клавиатуре); к устройству, предназначенному для генерирования электрического сигнала звуковой частоты из регистрирующих и программируемых носителей аудиовизуальной информации (например к магнитофону, электропроигрывающему устройству, проигрывателю компакт-дисков или синтезатору); к устройству, предназначенному для генерирования электрического сигнала звуковой частоты из радиопередачи (например к тюнеру). 8 Термин "предусилитель", применяемый в этой заявке, относится к устройству, которое электрически соединено между исходным устройством (исходными устройствами) и усилителем (усилителями) для выполнения функций управления, а также для согласования или обработки электрического сигнала звуковой частоты перед подачей его на вход усилителя, например,для выбора между исходными устройствами,для одновременного смешивания или микширования двух или более исходных устройств, для регулировки громкости и тембра, коррекции амплитудно-частотной характеристики и/или для балансировки. Если такого управления не требуется и электрический сигнал от исходного устройства имеет совместимые характеристики,то исходное устройство может быть непосредственно соединено со входом усилителя. Одна или более вышеуказанных функций могут быть также иногда встроенными в исходное устройство или в усилитель. Термин "электроакустический преобразователь", применяемый в этой заявке, относится к устройству, предназначенному для преобразования электрического сигнала звуковой частоты в звуковой сигнал. Термин "задающее устройство", применяемый в этой заявке, относится к электроакустическому преобразователю, который чаще всего соединяют с выходом усилителя либо непосредственно, либо через электрический пассивный фильтр, также иногда называемый "непосредственным громкоговорителем". Термин "громкоговоритель", применяемый в этой заявке, относится к устройству, которое,как правило, содержит ящик с двумя или более задающими устройствами и электрически пассивным фильтром, смонтированными в нем, для преобразования электрического сигнала звуковой частоты, например музыки или речи, в звуковой сигнал такой музыки или речи. Указанные задающие устройства должны отличаться спектром звуковой частоты, для воспроизведения которой они предназначены. Термин "электрический пассивный элемент", применяемый в этой заявке, относится,по меньшей мере, к одному электрическому элементу (например к конденсатору или катушке индуктивности, расположенному в цепи между выходом усилителя и входом задающего устройства), задачей которого является ослабление частот, не соответствующих конкретному задающему устройству, как правило, расположенному в ящике громкоговорителя. Термин "кроссовер", применяемый в этой заявке, относится, по меньшей мере, к одному электрическому пассивному фильтру. Термин "система звуковоспроизведения",применяемый в этой заявке, относится к любому устройству или набору устройств, которые содержат громкоговоритель, усилитель, предусилитель и исходное устройство. 9 В объем настоящего изобретения входит устройство для разделения электрического сигнала звукового спектра, генерируемого усилителем системы звуковоспроизведения, на множество полос частот для возбуждения соответствующих задающих устройств в громкоговорителе. Процесс разделения по частоте, соответствующий настоящему изобретению, осуществляется путем применения разделительного фильтра, который не требует конденсаторов для разделения электрического сигнала звукового спектра. Кроме того, в настоящем изобретении используется архитектура, в которой фильтрующие ветви разделительного фильтра, которые разделяют электрический сигнал звукового спектра на полосы частот, соединены последовательно, а не параллельно, как в стандартных конфигурациях, соответствующих известному уровню техники. Задачей настоящего изобретения является обеспечение получения средства для уменьшения числа требуемых компонентов и для изменения типов компонентов, требуемых для реализации разделительного фильтра. Настоящее изобретение дополнительно обеспечивает получение разделительного фильтра, который не страдает от негативных эффектов конденсаторов в разделительном фильтре. Результаты применения настоящего изобретения включают в себя выравнивающий результирующий эффект на характеристическую кривую полного сопротивления громкоговорителя. Кроме того, регулирование по мощности, связанное с группированием задающих устройств в громкоговорителе, также существенно улучшается, увеличивая в соответствии с этим общий динамический диапазон системы. Помимо всего сказанного выше следует отметить, что вследствие непротиворечивости природы разделительного фильтра, соответствующего настоящему изобретению, усилия,традиционно затрачиваемые при разработке разделительных фильтров, значительно уменьшаются, обеспечивая в результате уменьшение стоимости устройства и периода разработки. На фиг. 5 приведена упрощенная принципиальная электрическая схема последовательно сконфигурированного безконденсаторного двухканального разделительного фильтра, соответствующего предпочтительному варианту осуществления настоящего изобретения. Электрический сигнал звуковой частоты, представленный на выходе усилителя в системе звуковоспроизведения, состоит из одновременно дивергентных звуковых частот и подается на вход кроссовера по входной двухпроводной линии 40, имеющей положительный вход 42 и отрицательный вход 44 в последовательно сконфигурированном безконденсаторном разделительном фильтре, соответствующем настоящему изобретению. Для облегчения разделения электрического сигнала звуковой частоты на полосы частот безконденсаторный разделительный фильтр, 002858 10 соответствующий настоящему изобретению,содержит катушку 46 индуктивности, имеющую первый входной конец, который электрически соединен с положительным входом 42. Катушка 46 индуктивности электрически соединена параллельно с электроакустическим преобразователем 48 для воспроизведения верхних звуковых частот, который также известен как громкоговоритель 48 для воспроизведения верхних звуковых частот или задающее устройство 48 для воспроизведения верхних звуковых частот. Задающее устройство 48 для воспроизведения верхних звуковых частот предпочтительно ориентировано так, чтобы его положительный вход был электрически соединен с положительным входом 42 и первым входным концом катушки 46 индуктивности. Отрицательный вход задающего устройства 48 для воспроизведения верхних звуковых частот аналогичным образом соединен со вторым входным концом катушки 46 индуктивности, завершая в соответствии с этим параллельную конфигурацию, показанную на фиг. 5. Двухканальный безконденсаторный разделительный фильтр, иллюстрируемый на фиг. 5,дополнительно содержит шунтирующий резистор 50 для частичного шунтирования части сигнала вокруг задающего устройства 52 для воспроизведения нижних звуковых частот в параллельной конфигурации. Электроакустический преобразователь 52 для воспроизведения нижних звуковых частот известен квалифицированным в этой области техники специалистам как задающее устройство для воспроизведения нижних звуковых частот или громкоговоритель 52 для воспроизведения нижних звуковых частот. Задающее устройство 52 для воспроизведения нижних звуковых частот предпочтительно сконфигурировано так, чтобы положительный вход задающего устройства 52 для воспроизведения нижних звуковых частот был соответственно электрически соединен с шунтирующим резистором 50, вторым входным концом катушки 46 индуктивности, а также с отрицательным входом высокочастотного задающего устройства 48. Для завершения параллельной конфигурации второй конец шунтирующего резистора 50 электрически соединен с отрицательным входом 44 входной двухпроводной линии 40. В зависимости от характеристик задающего устройства возможные значения сопротивления резистора 50 могут находиться в диапазоне от приблизительно 4 Ом до бесконечности. Типовые значения индуктивности для катушки 46 индуктивности для задающего устройства 48 для воспроизведения верхних звуковых частот, имеющего полное сопротивление приблизительно 4-10 Ом и рекомендуемый выходной сигнал частотой 2 кГц и выше, находятся в диапазоне от приблизительно 0,1 до примерно 1,0 мГн. Одним примером задающего устройства 48 для воспроизведения верхних 11 звуковых частот является электродинамический куполообразный громкоговоритель для воспроизведения верхних звуковых частот. Необходимо отметить, что хотя в приведенном примере указан дюймовый электродинамический куполообразный громкоговоритель для воспроизведения верхних звуковых частот, могут быть использованы все известные типы задающих устройств для воспроизведения верхних звуковых частот. На фиг. 6 приведена упрощенная принципиальная электрическая схема трехканального последовательно сконфигурированного безконденсаторного разделительного фильтра, соответствующего предпочтительному варианту осуществления настоящего изобретения. Также как и на фиг. 5, трехканальный разделительный фильтр, иллюстрируемый на фиг. 6, показан как разделительный фильтр, принимающий электрический сигнал звука по входной двухпроводной линии 40. Однако трехканальный разделительный фильтр, иллюстрируемый на фиг. 6,содержит дополнительный электроакустический преобразователь 54 для воспроизведения средних звуковых частот, известный также как задающее устройство для воспроизведения средних звуковых частот, предназначенное для оптимального преобразования в звуковую энергию средних звуковых частот, представляемых электрическим сигналом звука. Трехканальный безконденсаторный разделительный фильтр, иллюстрируемый на фиг. 6,дополнительно содержит шунтирующий резистор 60 для электрического шунтирования или соединения в параллельную конфигурацию с последовательно соединенным задающим устройством 58 для воспроизведения нижних звуковых частот и задающим устройством 54 для воспроизведения средних звуковых частот. Для завершения параллельной конфигурации второй конец шунтирующего резистора 60 электрически соединен с отрицательным входом задающего устройства 58 для воспроизведения нижних звуковых частот. Аналогично двухканальному разделительному фильтру, иллюстрируемому на фиг. 5,трехканальный разделительный фильтр, иллюстрируемый на фиг. 6, также содержит катушку 62 индуктивности, соединенную параллельно с задающим устройством 56 для воспроизведения верхних звуковых частот и соединенную последовательно с резистором 60. Катушка 64 индуктивности, также последовательно соединенная с катушкой 62 индуктивности, параллельно соединена с задающим устройством 54 для воспроизведения средних звуковых частот. Элементы трехканального разделительного фильтра, иллюстрируемого на фиг. 6, содержат, например, катушку 62 индуктивности, имеющую индуктивность 0,25 мГн, задающее устройство 56 для воспроизведения верхних звуковых частот, имеющее полное сопротивление приблизи 002858 12 тельно 8 Ом и выходной сигнал частотой 5 кГц и выше. Кроме того, катушка 64 индуктивности может иметь, например, индуктивность 1,0 мГн с задающим устройством 54 для воспроизведения средних звуковых частот, имеющим полное сопротивление 8 Ом и выходной сигнал частотой 500-5 кГц, и с задающим устройством 58 для воспроизведения нижних звуковых частот,имеющим полное сопротивление, составляющее, как правило, 8 Ом, и выходной сигнал частотой 500 Гц и ниже. Кроме того, шунтирующий резистор 60 в трехканальном разделительном фильтре, иллюстрируемом на фиг. 6, может также иметь сопротивление, например, 8 Ом. Приведенные номинальные значения параметров указанных элементов приведены только в качестве примера значений для конкретного варианта осуществления, при этом для обеспечения уникальных характеристик трехканального разделительного фильтра, соответствующего настоящему изобретению, могут быть использованы другие резисторы и катушки индуктивности, имеющие другие сопротивления и индуктивности, соответственно. На фиг. 7 иллюстрируется четырехканальный последовательно сконфигурированный безконденсаторный разделительный фильтр, который может поддаваться расширению для получения N-канального разделительного фильтра,соответствующего настоящему изобретению. На фиг. 8 иллюстрируется четырехканальная акустическая система, содержащая задающее устройство для воспроизведения верхних звуковых частот, задающее устройство для воспроизведения верхних-средних звуковых частот, задающее устройство для воспроизведения нижнихсредних звуковых частот и задающее устройство для воспроизведения нижних звуковых частот. На фиг. 7 приведены также типовые значения индуктивности катушек индуктивности и сопротивления резистора, используемые для реализации такого последовательно сконфигурированного безконденсаторного разделительного фильтра. Необходимо отметить, что такой безконденсаторный разделительный фильтр также может быть расширен для получения Nканальной системы. На фиг. 8 и 9 иллюстрируется упрощенная принципиальная электрическая схема альтернативного варианта осуществления, содержащая параллельную схему.В предшествующем варианте осуществления, иллюстрируемом на фиг. 6,катушка 64 индуктивности соединена параллельно задающему устройству 54 для воспроизведения средних звуковых частот. В вариантах осуществления, иллюстрируемых на фиг. 8 и 9,катушка 66 индуктивности (фиг. 8) вместо этого соединена параллельно такому, а также всем другим задающим устройствам для воспроизведения более высоких звуковых частот. Такая реализация улучшает коэффициенты усиления схемы. По этой причине, путем добавления та 13 кой параллельной схемы могут быть отрегулированы уровни сигналов, а также точки частоты разделения каналов. Поскольку в представленном варианте осуществления задающие устройства для воспроизведения верхних звуковых частот и задающие устройства для воспроизведения нижних звуковых частот соединены параллельно, в этих областях улучшаются совокупные коэффициенты усиления. Аналогичным образом, на фиг. 9 иллюстрируется четырехканальная система для другого N-канального последовательно сконфигурированного безконденсаторного разделительного фильтра, в котором используется другая конфигурация шунтирующей катушки индуктивности, соответствующая настоящему изобретению. Квалифицированному в этой области техники специалисту будет очевидно, что в схему могут быть введены конденсаторы, например,для формирования частоты и функций нелинейного усиления. Предполагается, что введение конденсаторов находится в объеме настоящего изобретения. Дополнительно предполагается,что посторонние конденсаторы могут быть введены для промежуточных регулировок сигналов. Предполагается, что такие номинальные модификации находятся в пределах объема настоящего изобретения. Квалифицированному специалисту в этой области техники будет также очевидно, что в зависимости от особенностей задающего устройства может быть исключен шунтирующий резистор, соединенный параллельно громкоговорителю для воспроизведения нижних звуковых частот. В качестве примера может быть указан громкоговоритель для воспроизведения верхних звуковых частот, обладающий достаточно высокой эффективностью. Настоящее изобретение без отклонения от сущности или основных характеристик может быть использовано в других конкретных вариантах осуществления. Предполагается, что приведенные варианты осуществления во всех отношениях описаны только для пояснения, а не для ограничения настоящего изобретения. Поэтому объем настоящего изобретения во всем объеме охвачен в прилагаемой формуле изобретения, а не в предшествующем описании. В объем настоящего изобретения должны входить все изменения и модификации, сделанные без отклонения от сущности изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бесконденсаторный разделительный фильтр для системы звуковоспроизведения,предназначенный для разделения по частоте электрического сигнала звука, поступающего,по меньшей мере, из одного усилителя, по меньшей мере, на одну полосу верхних частот и одну полосу нижних частот, для возбуждения соответственно, по меньшей мере, одного элек 002858 14 троакустического преобразователя для воспроизведения верхних частот и электроакустического преобразователя для воспроизведения нижних частот, содержащийa) входную двухпроводную линию, имеющую положительный вход и отрицательный вход, проходящую из указанного, по меньшей мере, одного усилителя;b) первую катушку индуктивности, имеющую первый входной конец, электрически соединенный с указанным положительным входом указанной входной двухпроводной линии, и второй входной конец для параллельного соединения, по меньшей мере, с одним из указанных электроакустических преобразователей для воспроизведения верхних звуковых частот; иc) шунтирующий резистор, имеющий первый конец, электрически соединенный с указанным вторым входным концом указанной первой катушки индуктивности, и второй конец, электрически соединенный с указанным отрицательным входом указанной входной двухпроводной линии для соединения с отрицательным входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот, причем указанный шунтирующий резистор соединен параллельно с указанным электроакустическим преобразователем для воспроизведения нижних частот. 2. Бесконденсаторный разделительный фильтр по п.1, отличающийся тем, что он дополнительно содержит, по меньшей мере, одну вторую катушку индуктивности для параллельного соединения, по меньшей мере, с одним электроакустическим преобразователем для воспроизведения средних звуковых частот, причем каждая указанная, по меньшей мере, одна вторая катушка индуктивности последовательно соединена с другими вторыми катушками индуктивности, при этом последовательное соединение указанных вторых катушек индуктивности имеет первый конец для соединения с клеммой электроакустического преобразователя для воспроизведения средних звуковых частот,электрически соединенный с указанным отрицательным входным концом указанной первой катушки индуктивности, второй конец для соединения с клеммой электроакустического преобразователя для воспроизведения средних звуковых частот, электрически соединенный с первым входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот. 3. Бесконденсаторный разделительный фильтр по п.2, отличающийся тем, что он содержит одну вторую катушку индуктивности для параллельного соединения с электроакустическим преобразователем для воспроизведения средних звуковых частот, причем указанная вторая катушка индуктивности имеет первый конец, электрически соединенный с указанным отрицательным входным концом указанной 15 первой катушки индуктивности, и второй конец для электрического соединения с указанным первым входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот. 4. Бесконденсаторный разделительный фильтр по п.3, отличающийся тем, что он содержитa) указанную первую катушку индуктивности, соединенную параллельно с электроакустическим преобразователем для воспроизведения верхних звуковых частот, имеющую индуктивность, значение которой составляет приблизительно 0,25 мГн;b) указанную вторую катушку индуктивности, соединенную параллельно с электроакустическим преобразователем для воспроизведения средних звуковых частот, имеющую индуктивность, значение которой составляет приблизительно 2 мГн; иc) указанный шунтирующий резистор,имеющий значение сопротивления, которое составляет приблизительно 10 Ом. 5. Бесконденсаторный разделительный фильтр по п.1, отличающийся тем, что он выполнен пригодным для взаимодействия в системе звуковоспроизведения с электроакустическим преобразователем для воспроизведения верхних звуковых частот и электроакустическим преобразователем для воспроизведения нижних звуковых частот динамического электромагнитного типа. 6. Бесконденсаторный разделительный фильтр по п.1, отличающийся тем, что он выполнен пригодным для взаимодействия в системе звуковоспроизведения с электроакустическим преобразователем для воспроизведения верхних звуковых частот пьезоэлектрического типа. 7. Бесконденсаторный разделительный фильтр по п.1, отличающийся тем, что он выполнен пригодным для взаимодействия в системе звуковоспроизведения с электроакустическим преобразователем для воспроизведения верхних звуковых частот и указанным электроакустическим преобразователем для воспроизведения нижних звуковых частот электростатического типа. 8. Система звуковоспроизведения, содержащаяa) по меньшей мере, один электроакустический преобразователь для воспроизведения верхних звуковых частот;b) электроакустический преобразователь для воспроизведения нижних звуковых частот иc) последовательно сконфигурированный бесконденсаторный разделительный фильтр для разделения по частоте электрического сигнала звука, поступающего, по меньшей мере, из одного усилителя, по меньшей мере, на одну полосу верхних частот и одну полосу нижних частот, для возбуждения соответственно, по мень 002858 16 шей мере, одного задающего устройства для воспроизведения верхних звуковых частот и задающего устройства для воспроизведения нижних звуковых частот, содержащийa) входную двухпроводную линию, имеющую положительный вход и отрицательный вход, проходящую из указанного, по меньшей мере, одного усилителя;b) первую катушку индуктивности, имеющую первый входной конец, электрически соединенный с указанным положительным входом указанной входной двухпроводной линии, и второй входной конец для параллельного соединения, по меньшей мере, с одним из указанных электроакустических преобразователей для воспроизведения верхних звуковых частот иc) шунтирующий резистор, имеющий первый конец, электрически соединенный с указанным вторым входным концом указанной первой катушки индуктивности, и второй конец, электрически соединенный с указанным отрицательным входом указанной входной двухпроводной линии для соединения с отрицательным входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот, причем указанный шунтирующий резистор соединен параллельно с указанным электроакустическим преобразователем для воспроизведения нижних звуковых частот. 9. Система звуковоспроизведения по п.8,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр дополнительно содержит, по меньшей мере, одну вторую катушку индуктивности для параллельного соединения, по меньшей мере, с одним электроакустическим преобразователем для воспроизведения средних звуковых частот, каждая указанная,по меньшей мере, одна вторая катушка индуктивности последовательно соединена с другими вторыми катушками индуктивности, при этом последовательное соединение указанных вторых катушек индуктивности имеет первый конец, электрически соединенный с указанным отрицательным входным концом указанной первой катушки индуктивности, и второй конец для электрического соединения с первым входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот. 10. Система звуковоспроизведения по п.9,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр содержит одну вторую катушку индуктивности, соединенную параллельно с одним электроакустическим преобразователем для воспроизведения средних звуковых частот, причем указанная вторая катушка индуктивности имеет первый конец,электрически соединенный с указанным вторым входным концом указанной первой катушки индуктивности, соединенной параллельно с задающим устройством для воспроизведения верхних звуковых частот, и второй конец для 17 электрического соединения с указанным первым входом указанного электроакустического преобразователя для воспроизведения нижних звуковых частот. 11. Система звуковоспроизведения по п.10,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр содержитa) первую катушку индуктивности, соединенную параллельно с электроакустическим преобразователем для воспроизведения верхних звуковых частот, имеющую индуктивность, значение которой составляет приблизительно 0,25 мГн;b) вторую катушку индуктивности, соединенную параллельно с электроакустическим преобразователем для воспроизведения средних звуковых частот, имеющую индуктивность, значение которой составляет приблизительно 2 мГн, иc) указанный шунтирующий резистор,имеющий сопротивление, значение которого составляет приблизительно 10 Ом. 12. Система звуковоспроизведения по п.8,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр выполнен пригодным для взаимодействия с электроакустическим преобразователем верхних звуковых частот и электроакустическим преобразователем нижних звуковых частот динамического электромагнитного типа. 13. Система звуковоспроизведения по п.8,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр выполнен пригодным для взаимодействия с электроакустическим преобразователем верхних звуковых частот пьезоэлектрического типа. 14. Система звуковоспроизведения по п.8,отличающаяся тем, что указанный бесконденсаторный разделительный фильтр выполнен пригодным для взаимодействия с электроакустическим преобразователем верхних звуковых частот и электроакустическим преобразователем нижних звуковых частот электростатического типа. 15. Бесконденсаторный разделительный фильтр для системы звуковоспроизведения, последовательно сконфигурированный и предназначенный для разделения по частоте электрического сигнала звука на множество полос частот, содержащее полосу верхних частот и полосу нижних частот, для возбуждения соответственно задающего устройства для воспроизведения верхних звуковых частот и задающего устройства для воспроизведения нижних звуковых частот, содержащийa) положительный вход и отрицательный вход, образующие входную двухпроводную линию для приема указанного электрического сигнала звука из усилителя системы звуковоспроизведения;b) катушку индуктивности, соединенную параллельно с задающим устройством для вос 002858 18 произведения верхних звуковых частот, имеющую первый входной конец, электрически соединенный с указанным положительным входом указанной двухпроводной линии, и второй входной конец, при этом указанная катушка индуктивности соединена параллельно с указанным задающим устройством для воспроизведения верхних звуковых частот посредством указанных первого и второго входных концов, и шунтирующий резистор, имеющий первый конец, электрически соединенный с указанным вторым входным концом указанной катушки индуктивности, и второй конец, электрически соединенный с указанным отрицательным входом указанной входной двухпроводной линии,причем указанный шунтирующий резистор соединен параллельно с указанным задающим устройством для воспроизведения нижних звуковых частот посредством указанных первого и второго концов. 16. Бесконденсаторный разделительный фильтр по п.15, отличающийся тем, что он содержитa) катушку индуктивности, соединенную параллельно с задающим устройством для воспроизведения верхних звуковых частот, имеющую индуктивность, значение которой составляет приблизительно 0,25 мГн иb) указанный шунтирующий резистор,имеющий значение сопротивления, которое составляет приблизительно 10 Ом. 17. Бесконденсаторный разделительный фильтр для системы звуковоспроизведения, последовательно сконфигурированный и предназначенный для разделения по частоте электрического сигнала звука на множество полос частот, содержащее полосу верхних частот, полосу средних частот и полосу нижних частот, для возбуждения соответственно задающего устройства для воспроизведения верхних звуковых частот, задающего устройства для воспроизведения средних звуковых частот и задающего устройства для воспроизведения нижних звуковых частот, содержащийa) положительный вход и отрицательный вход, образующие входную двухпроводную линию для приема указанного электрического сигнала звука из усилителя системы звуковоспроизведения;b) первую катушку индуктивности, имеющую первый входной конец, электрически соединенный с указанным положительным входом указанной двухпроводной линии, и второй входной конец, причем указанная первая катушка индуктивности соединена параллельно с указанным задающим устройством для воспроизведения верхних звуковых частот посредством указанных первого и второго входных концов;c) вторую катушку индуктивности, соединенную последовательно с указанной первой катушкой индуктивности посредством первого 19 входного конца, электрически соединенного с указанным вторым входным концом указанной первой катушки индуктивности, причем указанная вторая катушка индуктивности имеет также второй входной конец и соединена параллельно с указанным задающим устройством для воспроизведения средних звуковых частот посредством указанных первого и второго входных концов иd) шунтирующий резистор, имеющий первый конец, электрически соединенный с указанным вторым входным концом указанной первой катушки индуктивности и указанным первым входным концом указанной второй катушки индуктивности, и второй конец, электрически соединенный с указанным отрицательным входом указанной входной двухпроводной линии,причем указанный шунтирующий резистор соединен частично параллельно с указанным задающим устройством для воспроизведения нижних звуковых частот, указанный второй входной конец указанной второй катушки индуктивности и указанный второй конец указанного шунтирующего резистора электрически соединены с указанным задающим устройством для воспроизведения нижних звуковых частот. 18. Бесконденсаторный разделительный фильтр по п.17, отличающийся тем, что он содержит а) первую катушку индуктивности, соединенную параллельно с задающим устройством для воспроизведения верхних звуковых частот,имеющую индуктивность, значение которой составляет приблизительно 0,25 мГн;b) вторую катушку индуктивности, соединенную параллельно с задающим устройством для воспроизведения средних звуковых частот,имеющую индуктивность, значение которой составляет приблизительно 2 мГн, иc) указанный шунтирующий резистор,имеющий значение сопротивления, которое составляет приблизительно 10 Ом. 19. Бесконденсаторный разделительный фильтр для системы звуковоспроизведения, последовательно сконфигурированный и предназначенный для разделения по частоте электрического сигнала звука на множество полос частот, содержащее полосу верхних частот, полосу средних частот и полосу нижних частот, для возбуждения соответственно задающего устройства для воспроизведения верхних звуковых частот, задающего устройства для воспроизведения средних звуковых частот и задающего устройства для воспроизведения нижних звуковых частот, содержащийa) положительный вход и отрицательный вход, образующие входную двухпроводную линию для приема указанного электрического сигнала звука из усилителя системы звуковоспроизведения;b) первую катушку индуктивности, имеющую первый входной конец, электрически соединенный с указанным положительным входом указанной двухпроводной линии и положительным входным концом задающего устройства для воспроизведения верхних звуковых частот,и второй входной конец, электрически соединенный с отрицательным входным концом задающего устройства для воспроизведения верхних звуковых частот, причем указанный отрицательный входной конец задающего устройства для воспроизведения верхних звуковых частот также электрически соединен с положительным входным концом задающего устройства для воспроизведения средних звуковых частот;c) вторую катушку индуктивности, имеющую первый конец, электрически соединенный с указанным положительным входом указанной входной двухпроводной линии, и второй конец,электрически соединенный с отрицательным входным концом указанного задающего устройство для воспроизведения средних звуковых частот, иd) шунтирующий резистор, имеющий первый конец, электрически соединенный с указанным отрицательным входным концом указанной первой катушки индуктивности и указанным положительным входным концом указанного задающего устройства для воспроизведения средних звуковых частот, причем указанный шунтирующий резистор имеет также второй конец, электрически соединенный с указанным отрицательным входом указанной входной двухпроводной линии, при этом указанный шунтирующий резистор соединен параллельно с громкоговорителем для воспроизведения нижних звуковых частот. 20. Бесконденсаторный разделительный фильтр по п.19, отличающийся тем, что он содержитa) первую катушку индуктивности, имеющую индуктивность, значение которой составляет приблизительно 0,25 мГн;b) вторую катушку индуктивности, имеющую индуктивность, значение которой составляет приблизительно 2 мГн, иc) указанный шунтирующий резистор,имеющий значение сопротивления, которое составляет приблизительно 10 Ом.
