Сеялка

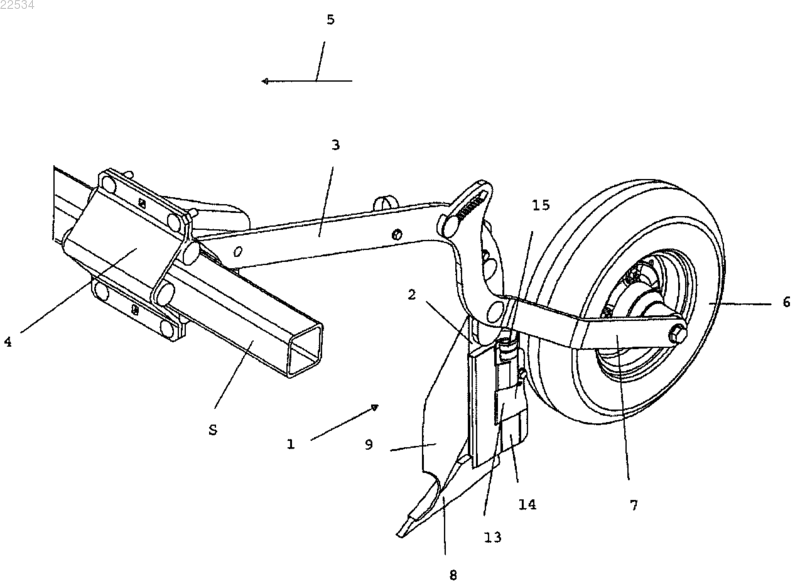

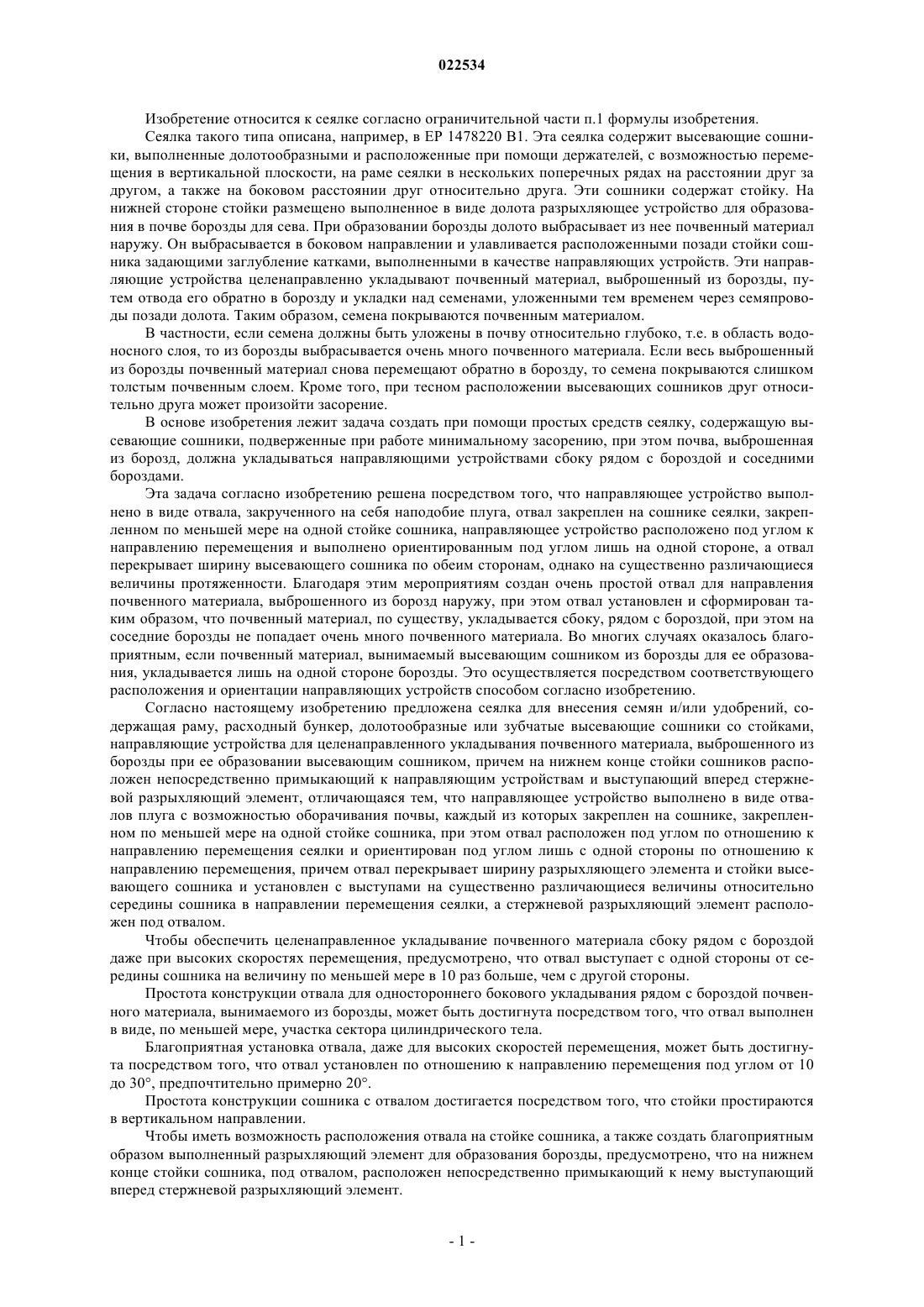

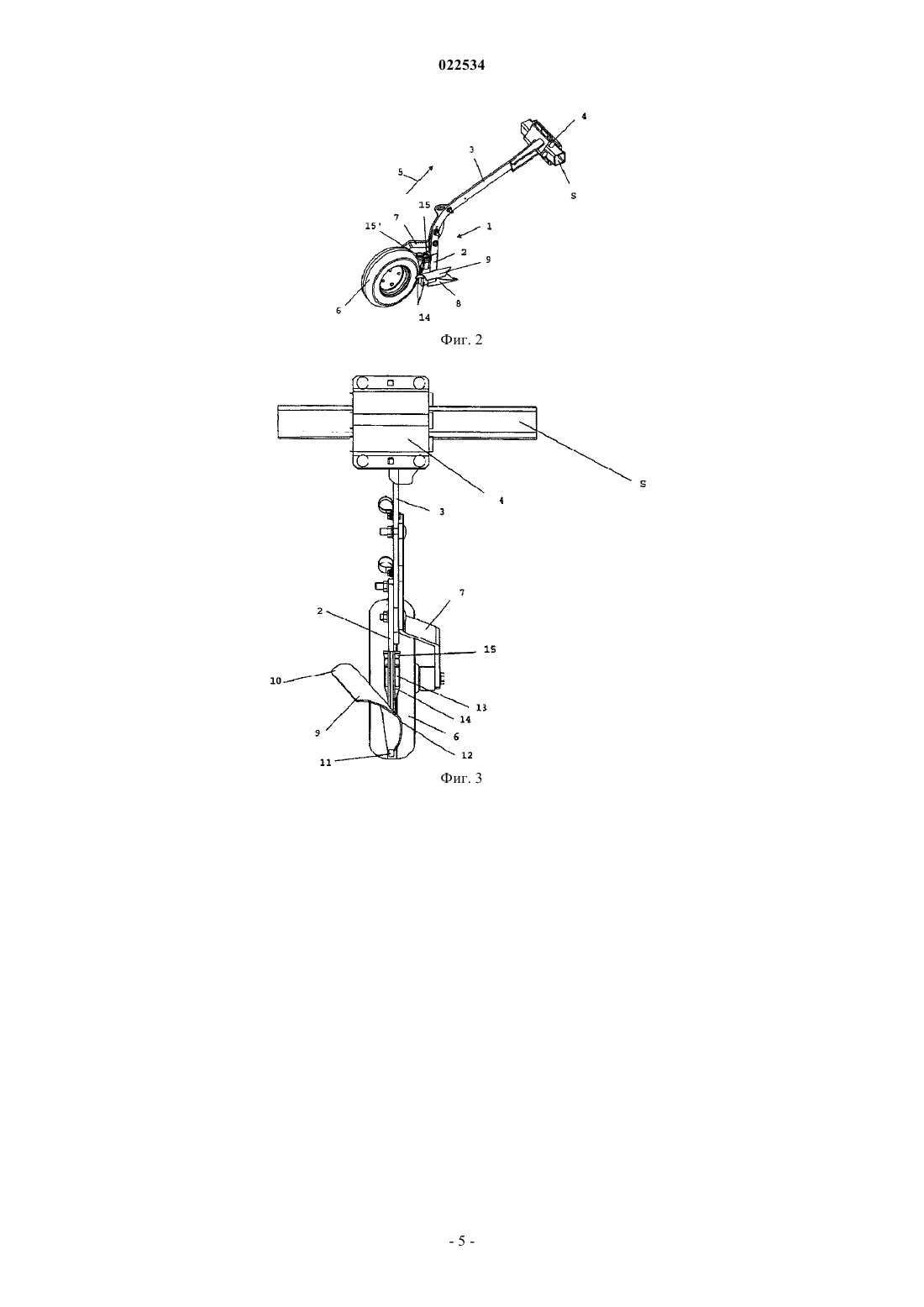

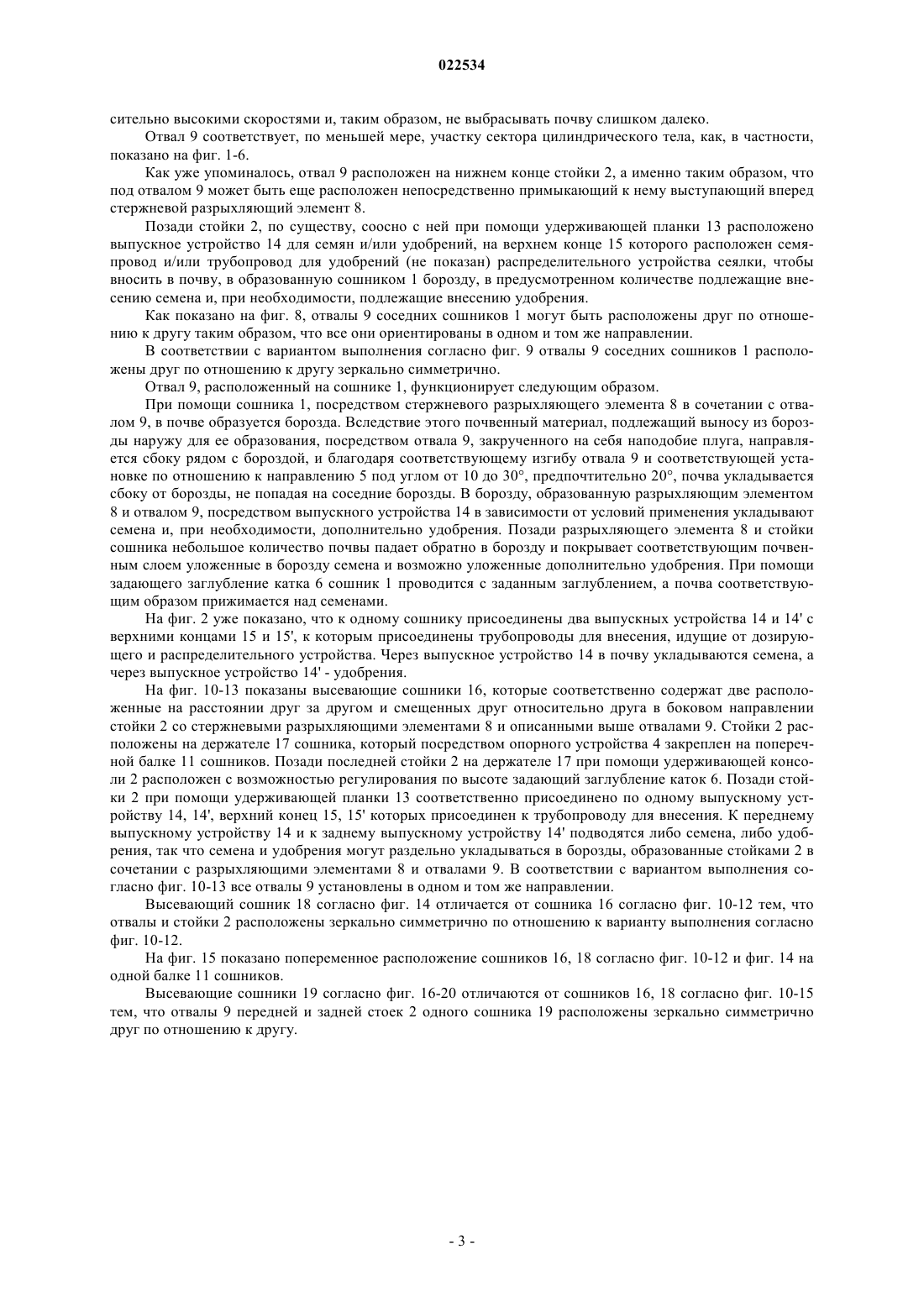

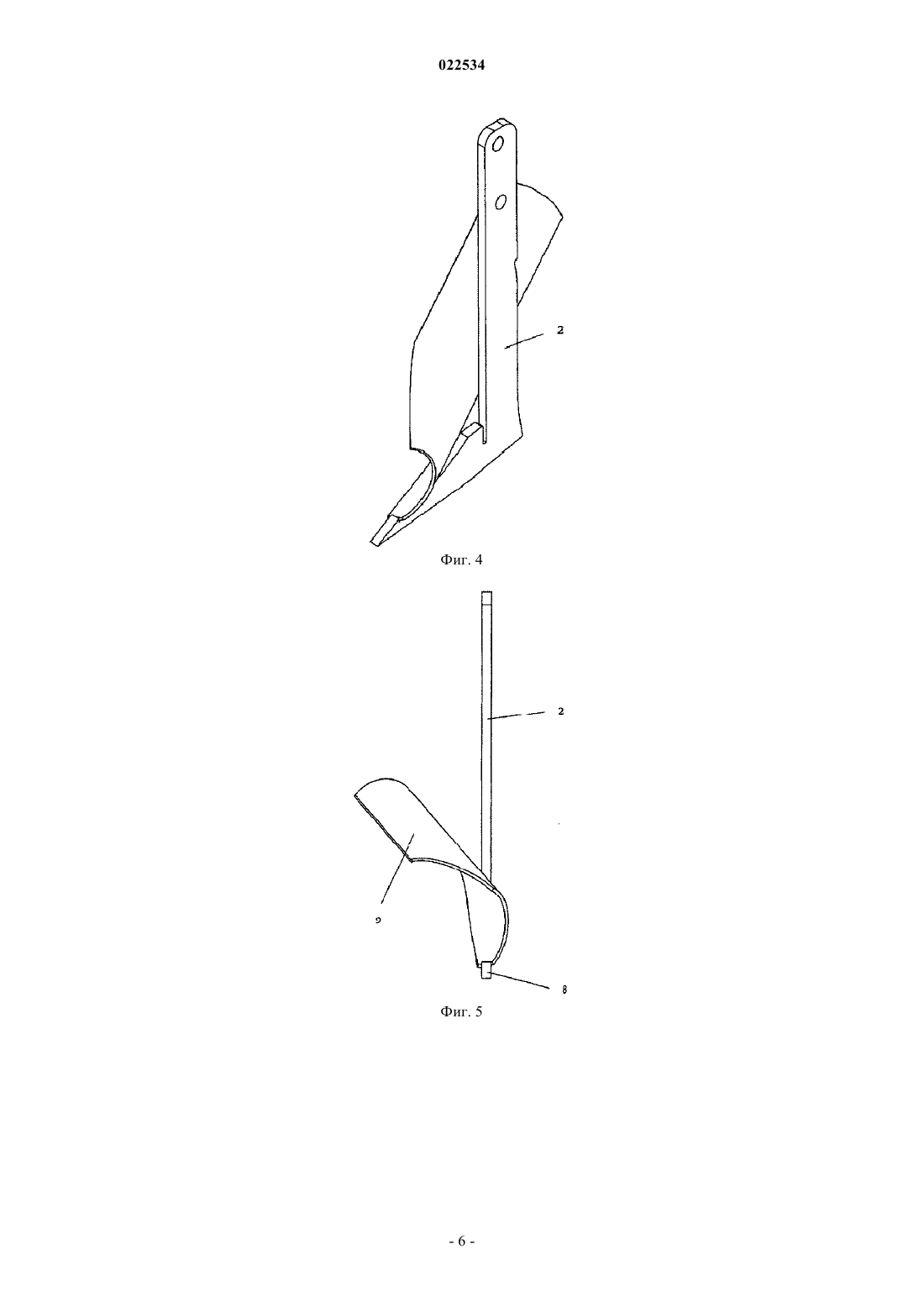

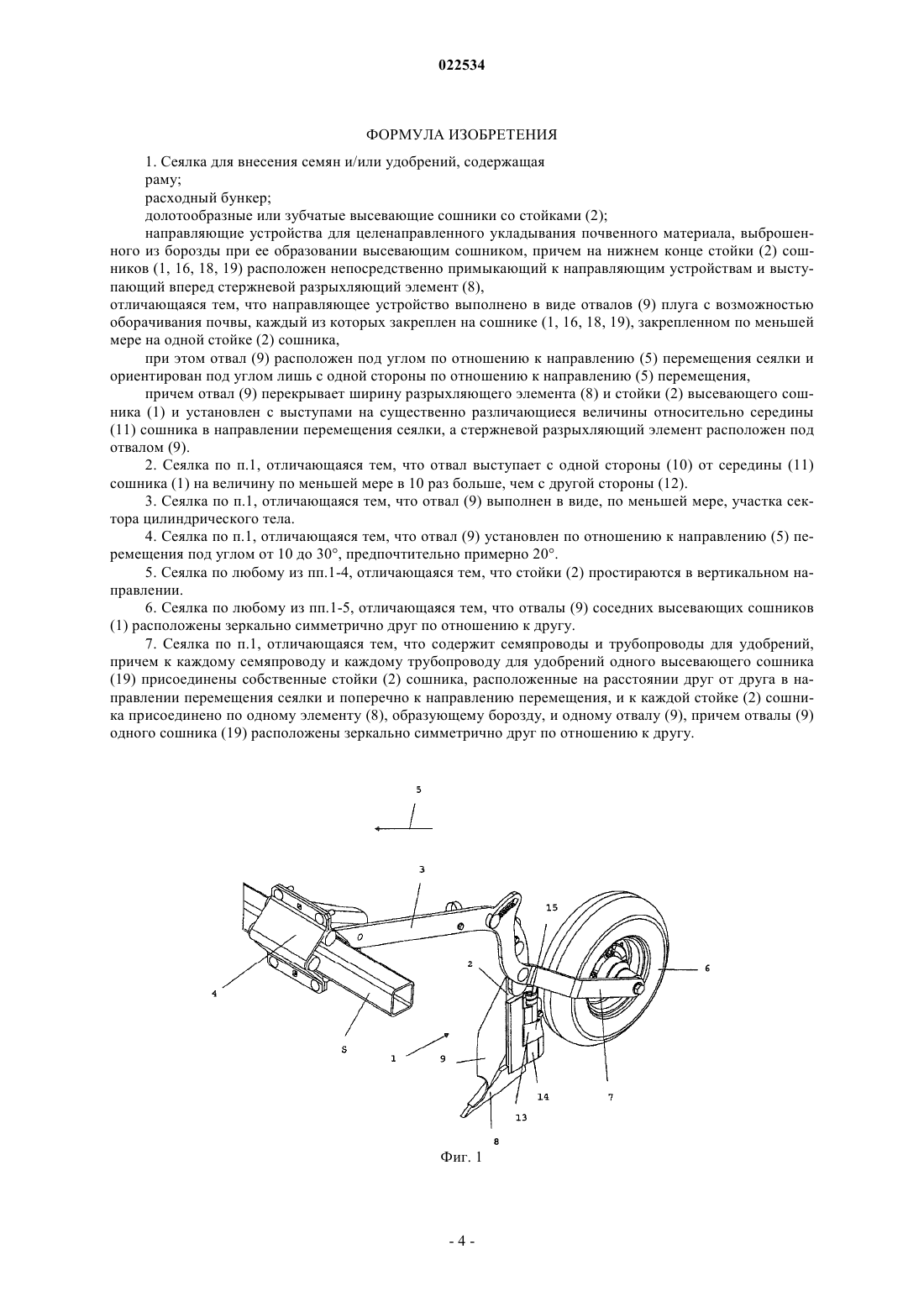

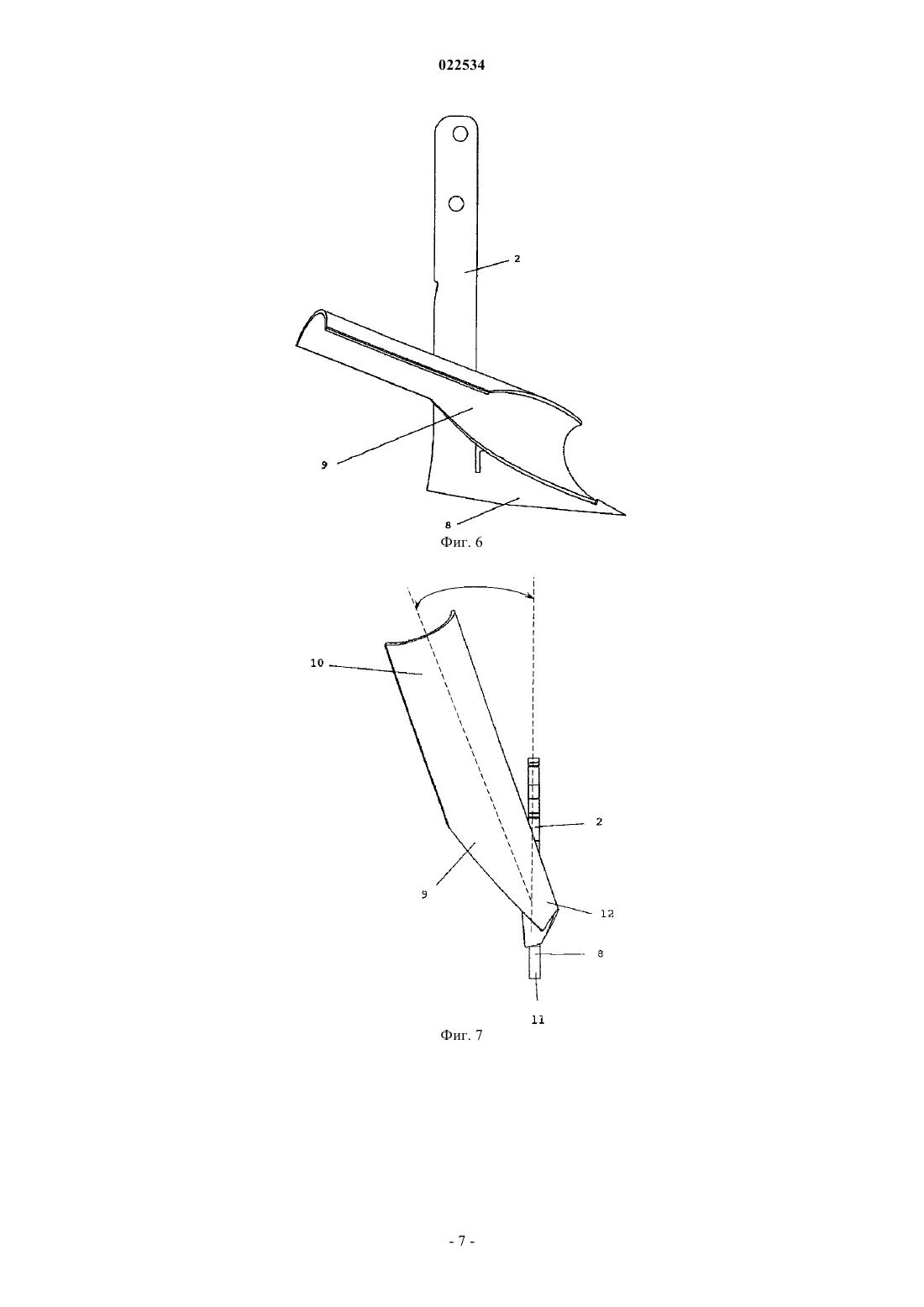

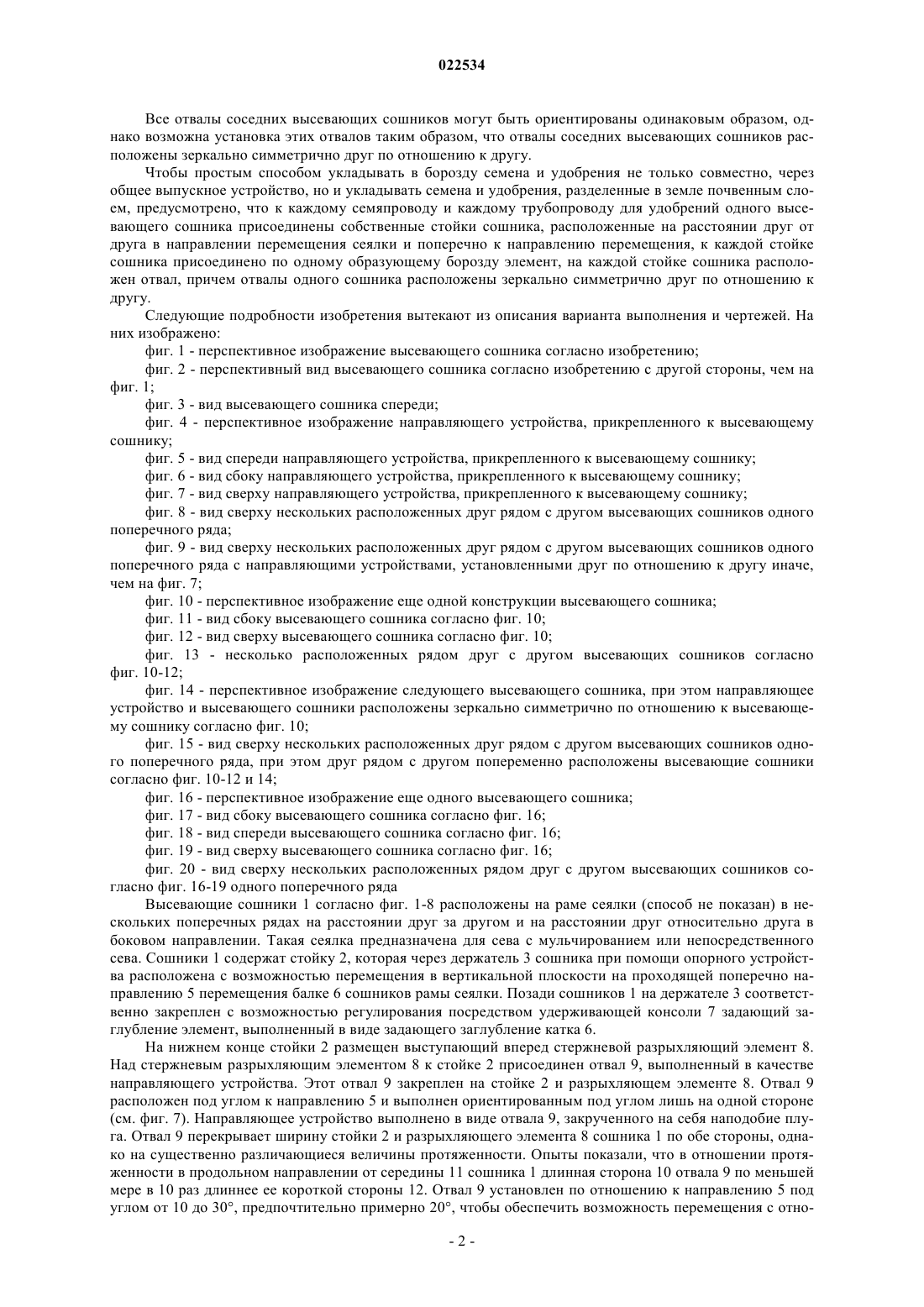

Изобретение относится к сеялке для внесения семян и/или удобрений, содержащей раму,расходный бункер, долотообразные или зубчатые высеивающие сошники сеялки со стойками(2), направляющие устройства для целенаправленного укладывания почвенного материала,выброшенного из борозды при ее образовании высевающим сошником, причем на нижнем конце стойки (2) сошников (1, 16, 18, 19) расположен непосредственно примыкающий к направляющим устройствам и выступающий вперед стержневой разрыхляющий элемент (8), предусмотрено, что направляющее устройство выполнено в виде отвалов (9) плуга с возможностью оборачивания почвы, каждый из которых закреплен на сошнике (1, 16, 18, 19), закрепленном по меньшей мере на одной стойке (2) сошника, при этом отвал (9) расположен под углом по отношению к направлению(5) перемещения сеялки и ориентирован под углом лишь с одной стороны по отношению к направлению (5) перемещения, причем отвал (9) перекрывает ширину разрыхляющего элемента(8) и стойки (2) высевающего сошника и установлен с выступами на существенно различающиеся величины относительно середины (11) сошника в направлении перемещения сеялки, а стержневой разрыхляющий элемент расположен под отвалом.(71)(73) Заявитель и патентовладелец: АМАЗОНЕН-ВЕРКЕ Х. ДРЕЙЕР ГМБХ ЭНД КО. КГ (DE) Изобретение относится к сеялке согласно ограничительной части п.1 формулы изобретения. Сеялка такого типа описана, например, в ЕР 1478220 В 1. Эта сеялка содержит высевающие сошники, выполненные долотообразными и расположенные при помощи держателей, с возможностью перемещения в вертикальной плоскости, на раме сеялки в нескольких поперечных рядах на расстоянии друг за другом, а также на боковом расстоянии друг относительно друга. Эти сошники содержат стойку. На нижней стороне стойки размещено выполненное в виде долота разрыхляющее устройство для образования в почве борозды для сева. При образовании борозды долото выбрасывает из нее почвенный материал наружу. Он выбрасывается в боковом направлении и улавливается расположенными позади стойки сошника задающими заглубление катками, выполненными в качестве направляющих устройств. Эти направляющие устройства целенаправленно укладывают почвенный материал, выброшенный из борозды, путем отвода его обратно в борозду и укладки над семенами, уложенными тем временем через семяпроводы позади долота. Таким образом, семена покрываются почвенным материалом. В частности, если семена должны быть уложены в почву относительно глубоко, т.е. в область водоносного слоя, то из борозды выбрасывается очень много почвенного материала. Если весь выброшенный из борозды почвенный материал снова перемещают обратно в борозду, то семена покрываются слишком толстым почвенным слоем. Кроме того, при тесном расположении высевающих сошников друг относительно друга может произойти засорение. В основе изобретения лежит задача создать при помощи простых средств сеялку, содержащую высевающие сошники, подверженные при работе минимальному засорению, при этом почва, выброшенная из борозд, должна укладываться направляющими устройствами сбоку рядом с бороздой и соседними бороздами. Эта задача согласно изобретению решена посредством того, что направляющее устройство выполнено в виде отвала, закрученного на себя наподобие плуга, отвал закреплен на сошнике сеялки, закрепленном по меньшей мере на одной стойке сошника, направляющее устройство расположено под углом к направлению перемещения и выполнено ориентированным под углом лишь на одной стороне, а отвал перекрывает ширину высевающего сошника по обеим сторонам, однако на существенно различающиеся величины протяженности. Благодаря этим мероприятиям создан очень простой отвал для направления почвенного материала, выброшенного из борозд наружу, при этом отвал установлен и сформирован таким образом, что почвенный материал, по существу, укладывается сбоку, рядом с бороздой, при этом на соседние борозды не попадает очень много почвенного материала. Во многих случаях оказалось благоприятным, если почвенный материал, вынимаемый высевающим сошником из борозды для ее образования, укладывается лишь на одной стороне борозды. Это осуществляется посредством соответствующего расположения и ориентации направляющих устройств способом согласно изобретению. Согласно настоящему изобретению предложена сеялка для внесения семян и/или удобрений, содержащая раму, расходный бункер, долотообразные или зубчатые высевающие сошники со стойками,направляющие устройства для целенаправленного укладывания почвенного материала, выброшенного из борозды при ее образовании высевающим сошником, причем на нижнем конце стойки сошников расположен непосредственно примыкающий к направляющим устройствам и выступающий вперед стержневой разрыхляющий элемент, отличающаяся тем, что направляющее устройство выполнено в виде отвалов плуга с возможностью оборачивания почвы, каждый из которых закреплен на сошнике, закрепленном по меньшей мере на одной стойке сошника, при этом отвал расположен под углом по отношению к направлению перемещения сеялки и ориентирован под углом лишь с одной стороны по отношению к направлению перемещения, причем отвал перекрывает ширину разрыхляющего элемента и стойки высевающего сошника и установлен с выступами на существенно различающиеся величины относительно середины сошника в направлении перемещения сеялки, а стержневой разрыхляющий элемент расположен под отвалом. Чтобы обеспечить целенаправленное укладывание почвенного материала сбоку рядом с бороздой даже при высоких скоростях перемещения, предусмотрено, что отвал выступает с одной стороны от середины сошника на величину по меньшей мере в 10 раз больше, чем с другой стороны. Простота конструкции отвала для одностороннего бокового укладывания рядом с бороздой почвенного материала, вынимаемого из борозды, может быть достигнута посредством того, что отвал выполнен в виде, по меньшей мере, участка сектора цилиндрического тела. Благоприятная установка отвала, даже для высоких скоростей перемещения, может быть достигнута посредством того, что отвал установлен по отношению к направлению перемещения под углом от 10 до 30, предпочтительно примерно 20. Простота конструкции сошника с отвалом достигается посредством того, что стойки простираются в вертикальном направлении. Чтобы иметь возможность расположения отвала на стойке сошника, а также создать благоприятным образом выполненный разрыхляющий элемент для образования борозды, предусмотрено, что на нижнем конце стойки сошника, под отвалом, расположен непосредственно примыкающий к нему выступающий вперед стержневой разрыхляющий элемент. Все отвалы соседних высевающих сошников могут быть ориентированы одинаковым образом, однако возможна установка этих отвалов таким образом, что отвалы соседних высевающих сошников расположены зеркально симметрично друг по отношению к другу. Чтобы простым способом укладывать в борозду семена и удобрения не только совместно, через общее выпускное устройство, но и укладывать семена и удобрения, разделенные в земле почвенным слоем, предусмотрено, что к каждому семяпроводу и каждому трубопроводу для удобрений одного высевающего сошника присоединены собственные стойки сошника, расположенные на расстоянии друг от друга в направлении перемещения сеялки и поперечно к направлению перемещения, к каждой стойке сошника присоединено по одному образующему борозду элемент, на каждой стойке сошника расположен отвал, причем отвалы одного сошника расположены зеркально симметрично друг по отношению к другу. Следующие подробности изобретения вытекают из описания варианта выполнения и чертежей. На них изображено: фиг. 1 - перспективное изображение высевающего сошника согласно изобретению; фиг. 2 - перспективный вид высевающего сошника согласно изобретению с другой стороны, чем на фиг. 1; фиг. 3 - вид высевающего сошника спереди; фиг. 4 - перспективное изображение направляющего устройства, прикрепленного к высевающему сошнику; фиг. 5 - вид спереди направляющего устройства, прикрепленного к высевающему сошнику; фиг. 6 - вид сбоку направляющего устройства, прикрепленного к высевающему сошнику; фиг. 7 - вид сверху направляющего устройства, прикрепленного к высевающему сошнику; фиг. 8 - вид сверху нескольких расположенных друг рядом с другом высевающих сошников одного поперечного ряда; фиг. 9 - вид сверху нескольких расположенных друг рядом с другом высевающих сошников одного поперечного ряда с направляющими устройствами, установленными друг по отношению к другу иначе,чем на фиг. 7; фиг. 10 - перспективное изображение еще одной конструкции высевающего сошника; фиг. 11 - вид сбоку высевающего сошника согласно фиг. 10; фиг. 12 - вид сверху высевающего сошника согласно фиг. 10; фиг. 13 - несколько расположенных рядом друг с другом высевающих сошников согласно фиг. 10-12; фиг. 14 - перспективное изображение следующего высевающего сошника, при этом направляющее устройство и высевающего сошники расположены зеркально симметрично по отношению к высевающему сошнику согласно фиг. 10; фиг. 15 - вид сверху нескольких расположенных друг рядом с другом высевающих сошников одного поперечного ряда, при этом друг рядом с другом попеременно расположены высевающие сошники согласно фиг. 10-12 и 14; фиг. 16 - перспективное изображение еще одного высевающего сошника; фиг. 17 - вид сбоку высевающего сошника согласно фиг. 16; фиг. 18 - вид спереди высевающего сошника согласно фиг. 16; фиг. 19 - вид сверху высевающего сошника согласно фиг. 16; фиг. 20 - вид сверху нескольких расположенных рядом друг с другом высевающих сошников согласно фиг. 16-19 одного поперечного ряда Высевающие сошники 1 согласно фиг. 1-8 расположены на раме сеялки (способ не показан) в нескольких поперечных рядах на расстоянии друг за другом и на расстоянии друг относительно друга в боковом направлении. Такая сеялка предназначена для сева с мульчированием или непосредственного сева. Сошники 1 содержат стойку 2, которая через держатель 3 сошника при помощи опорного устройства расположена с возможностью перемещения в вертикальной плоскости на проходящей поперечно направлению 5 перемещения балке 6 сошников рамы сеялки. Позади сошников 1 на держателе 3 соответственно закреплен с возможностью регулирования посредством удерживающей консоли 7 задающий заглубление элемент, выполненный в виде задающего заглубление катка 6. На нижнем конце стойки 2 размещен выступающий вперед стержневой разрыхляющий элемент 8. Над стержневым разрыхляющим элементом 8 к стойке 2 присоединен отвал 9, выполненный в качестве направляющего устройства. Этот отвал 9 закреплен на стойке 2 и разрыхляющем элементе 8. Отвал 9 расположен под углом к направлению 5 и выполнен ориентированным под углом лишь на одной стороне(см. фиг. 7). Направляющее устройство выполнено в виде отвала 9, закрученного на себя наподобие плуга. Отвал 9 перекрывает ширину стойки 2 и разрыхляющего элемента 8 сошника 1 по обе стороны, однако на существенно различающиеся величины протяженности. Опыты показали, что в отношении протяженности в продольном направлении от середины 11 сошника 1 длинная сторона 10 отвала 9 по меньшей мере в 10 раз длиннее ее короткой стороны 12. Отвал 9 установлен по отношению к направлению 5 под углом от 10 до 30, предпочтительно примерно 20, чтобы обеспечить возможность перемещения с отно-2 022534 сительно высокими скоростями и, таким образом, не выбрасывать почву слишком далеко. Отвал 9 соответствует, по меньшей мере, участку сектора цилиндрического тела, как, в частности,показано на фиг. 1-6. Как уже упоминалось, отвал 9 расположен на нижнем конце стойки 2, а именно таким образом, что под отвалом 9 может быть еще расположен непосредственно примыкающий к нему выступающий вперед стержневой разрыхляющий элемент 8. Позади стойки 2, по существу, соосно с ней при помощи удерживающей планки 13 расположено выпускное устройство 14 для семян и/или удобрений, на верхнем конце 15 которого расположен семяпровод и/или трубопровод для удобрений (не показан) распределительного устройства сеялки, чтобы вносить в почву, в образованную сошником 1 борозду, в предусмотренном количестве подлежащие внесению семена и, при необходимости, подлежащие внесению удобрения. Как показано на фиг. 8, отвалы 9 соседних сошников 1 могут быть расположены друг по отношению к другу таким образом, что все они ориентированы в одном и том же направлении. В соответствии с вариантом выполнения согласно фиг. 9 отвалы 9 соседних сошников 1 расположены друг по отношению к другу зеркально симметрично. Отвал 9, расположенный на сошнике 1, функционирует следующим образом. При помощи сошника 1, посредством стержневого разрыхляющего элемента 8 в сочетании с отвалом 9, в почве образуется борозда. Вследствие этого почвенный материал, подлежащий выносу из борозды наружу для ее образования, посредством отвала 9, закрученного на себя наподобие плуга, направляется сбоку рядом с бороздой, и благодаря соответствующему изгибу отвала 9 и соответствующей установке по отношению к направлению 5 под углом от 10 до 30, предпочтительно 20, почва укладывается сбоку от борозды, не попадая на соседние борозды. В борозду, образованную разрыхляющим элементом 8 и отвалом 9, посредством выпускного устройства 14 в зависимости от условий применения укладывают семена и, при необходимости, дополнительно удобрения. Позади разрыхляющего элемента 8 и стойки сошника небольшое количество почвы падает обратно в борозду и покрывает соответствующим почвенным слоем уложенные в борозду семена и возможно уложенные дополнительно удобрения. При помощи задающего заглубление катка 6 сошник 1 проводится с заданным заглублением, а почва соответствующим образом прижимается над семенами. На фиг. 2 уже показано, что к одному сошнику присоединены два выпускных устройства 14 и 14' с верхними концами 15 и 15', к которым присоединены трубопроводы для внесения, идущие от дозирующего и распределительного устройства. Через выпускное устройство 14 в почву укладываются семена, а через выпускное устройство 14' - удобрения. На фиг. 10-13 показаны высевающие сошники 16, которые соответственно содержат две расположенные на расстоянии друг за другом и смещенных друг относительно друга в боковом направлении стойки 2 со стержневыми разрыхляющими элементами 8 и описанными выше отвалами 9. Стойки 2 расположены на держателе 17 сошника, который посредством опорного устройства 4 закреплен на поперечной балке 11 сошников. Позади последней стойки 2 на держателе 17 при помощи удерживающей консоли 2 расположен с возможностью регулирования по высоте задающий заглубление каток 6. Позади стойки 2 при помощи удерживающей планки 13 соответственно присоединено по одному выпускному устройству 14, 14', верхний конец 15, 15' которых присоединен к трубопроводу для внесения. К переднему выпускному устройству 14 и к заднему выпускному устройству 14' подводятся либо семена, либо удобрения, так что семена и удобрения могут раздельно укладываться в борозды, образованные стойками 2 в сочетании с разрыхляющими элементами 8 и отвалами 9. В соответствии с вариантом выполнения согласно фиг. 10-13 все отвалы 9 установлены в одном и том же направлении. Высевающий сошник 18 согласно фиг. 14 отличается от сошника 16 согласно фиг. 10-12 тем, что отвалы и стойки 2 расположены зеркально симметрично по отношению к варианту выполнения согласно фиг. 10-12. На фиг. 15 показано попеременное расположение сошников 16, 18 согласно фиг. 10-12 и фиг. 14 на одной балке 11 сошников. Высевающие сошники 19 согласно фиг. 16-20 отличаются от сошников 16, 18 согласно фиг. 10-15 тем, что отвалы 9 передней и задней стоек 2 одного сошника 19 расположены зеркально симметрично друг по отношению к другу. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Сеялка для внесения семян и/или удобрений, содержащая раму; расходный бункер; долотообразные или зубчатые высевающие сошники со стойками (2); направляющие устройства для целенаправленного укладывания почвенного материала, выброшенного из борозды при ее образовании высевающим сошником, причем на нижнем конце стойки (2) сошников (1, 16, 18, 19) расположен непосредственно примыкающий к направляющим устройствам и выступающий вперед стержневой разрыхляющий элемент (8),отличающаяся тем, что направляющее устройство выполнено в виде отвалов (9) плуга с возможностью оборачивания почвы, каждый из которых закреплен на сошнике (1, 16, 18, 19), закрепленном по меньшей мере на одной стойке (2) сошника,при этом отвал (9) расположен под углом по отношению к направлению (5) перемещения сеялки и ориентирован под углом лишь с одной стороны по отношению к направлению (5) перемещения,причем отвал (9) перекрывает ширину разрыхляющего элемента (8) и стойки (2) высевающего сошника (1) и установлен с выступами на существенно различающиеся величины относительно середины(11) сошника в направлении перемещения сеялки, а стержневой разрыхляющий элемент расположен под отвалом (9). 2. Сеялка по п.1, отличающаяся тем, что отвал выступает с одной стороны (10) от середины (11) сошника (1) на величину по меньшей мере в 10 раз больше, чем с другой стороны (12). 3. Сеялка по п.1, отличающаяся тем, что отвал (9) выполнен в виде, по меньшей мере, участка сектора цилиндрического тела. 4. Сеялка по п.1, отличающаяся тем, что отвал (9) установлен по отношению к направлению (5) перемещения под углом от 10 до 30, предпочтительно примерно 20. 5. Сеялка по любому из пп.1-4, отличающаяся тем, что стойки (2) простираются в вертикальном направлении. 6. Сеялка по любому из пп.1-5, отличающаяся тем, что отвалы (9) соседних высевающих сошников(1) расположены зеркально симметрично друг по отношению к другу. 7. Сеялка по п.1, отличающаяся тем, что содержит семяпроводы и трубопроводы для удобрений,причем к каждому семяпроводу и каждому трубопроводу для удобрений одного высевающего сошника(19) присоединены собственные стойки (2) сошника, расположенные на расстоянии друг от друга в направлении перемещения сеялки и поперечно к направлению перемещения, и к каждой стойке (2) сошника присоединено по одному элементу (8), образующему борозду, и одному отвалу (9), причем отвалы (9) одного сошника (19) расположены зеркально симметрично друг по отношению к другу.
