Курительная комната с обновлением воздуха посредством ламинарного потока

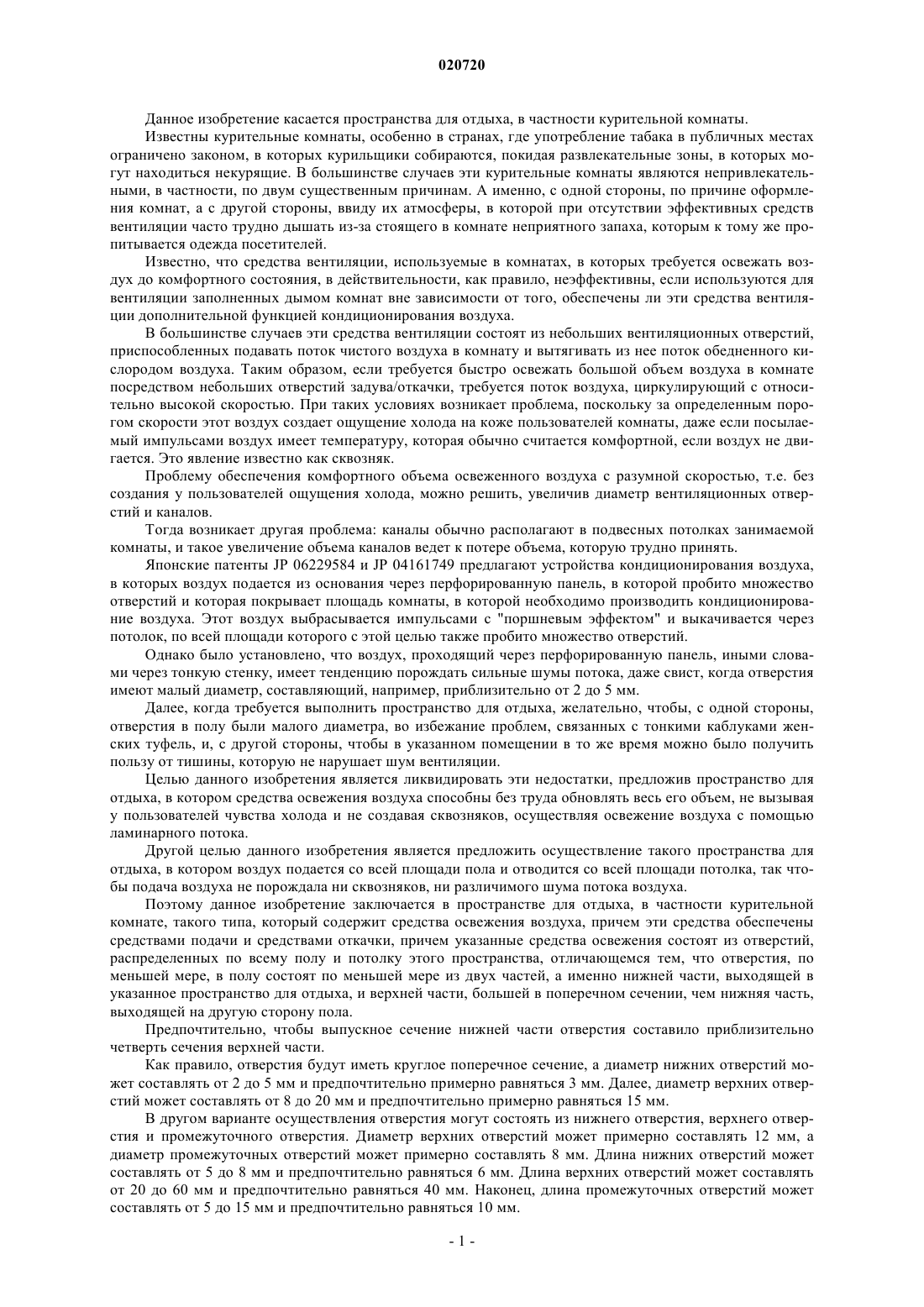

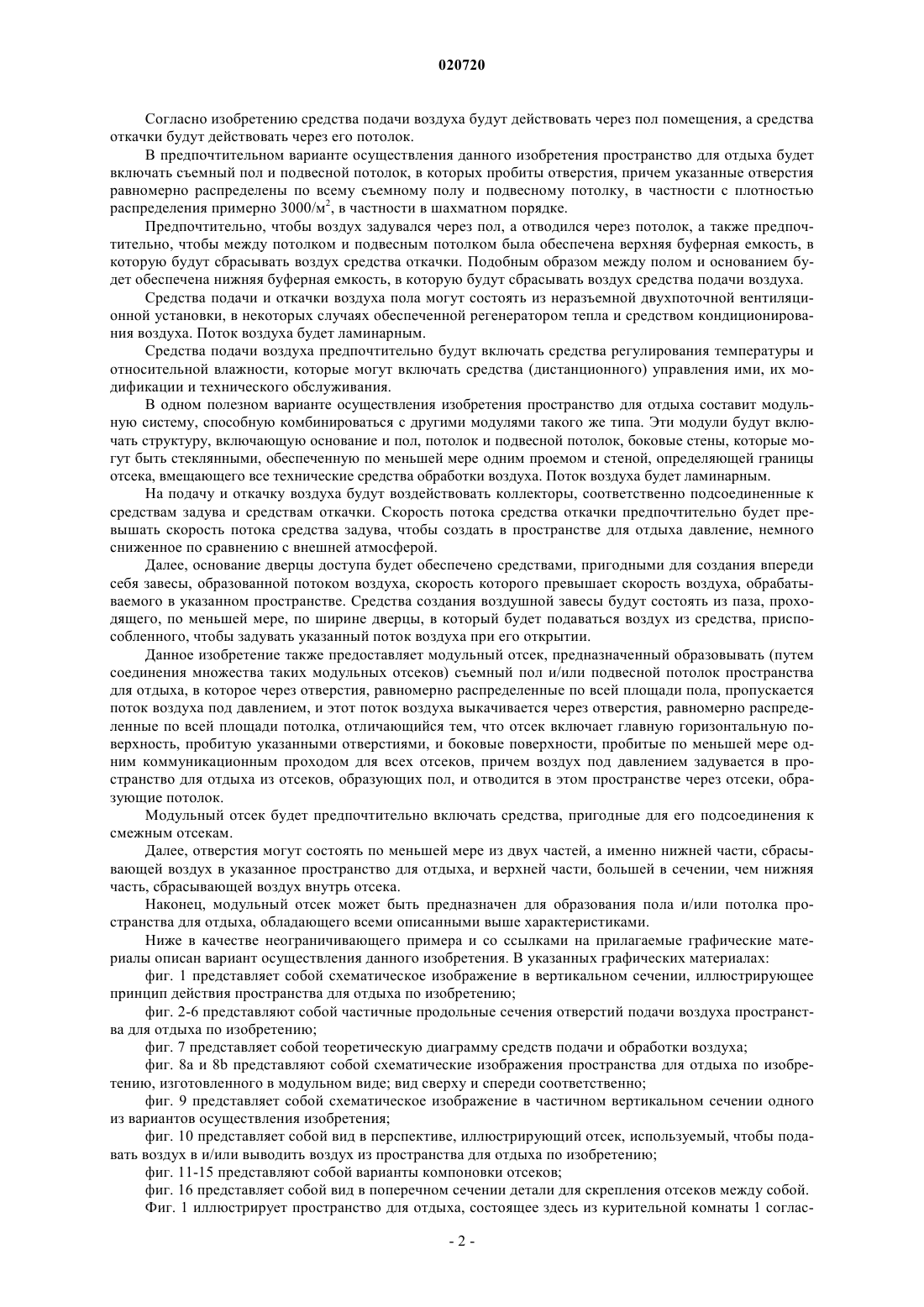

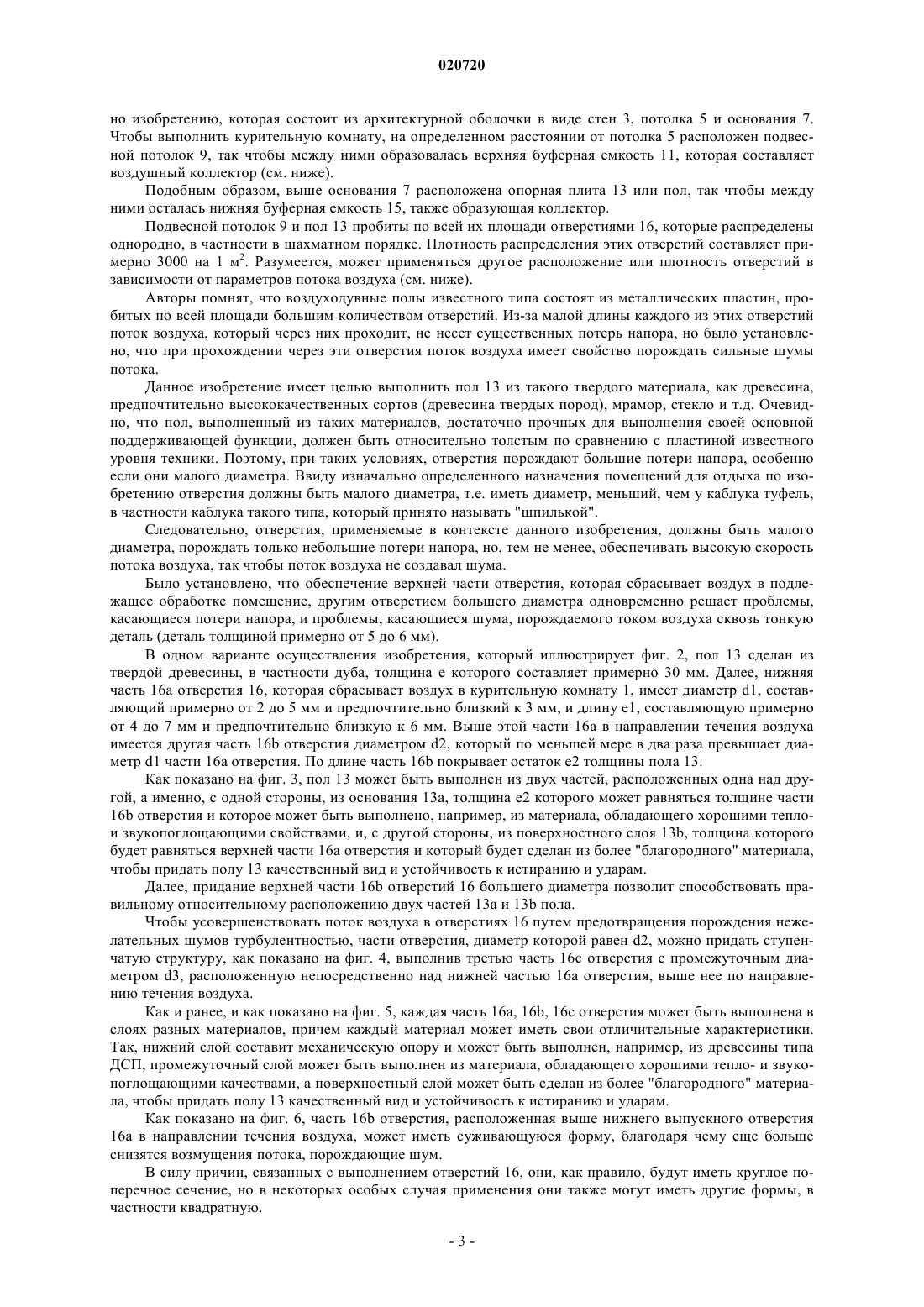

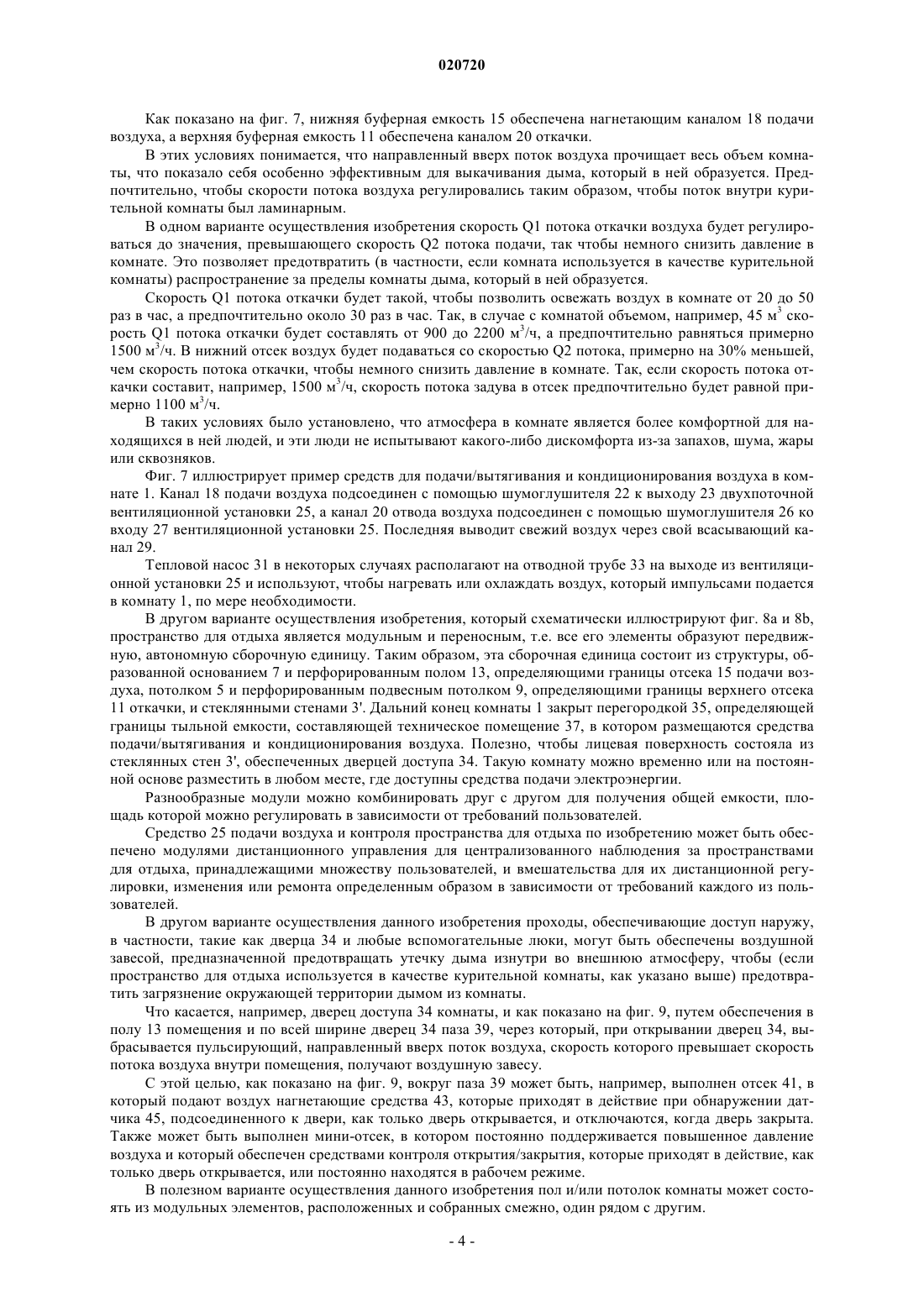

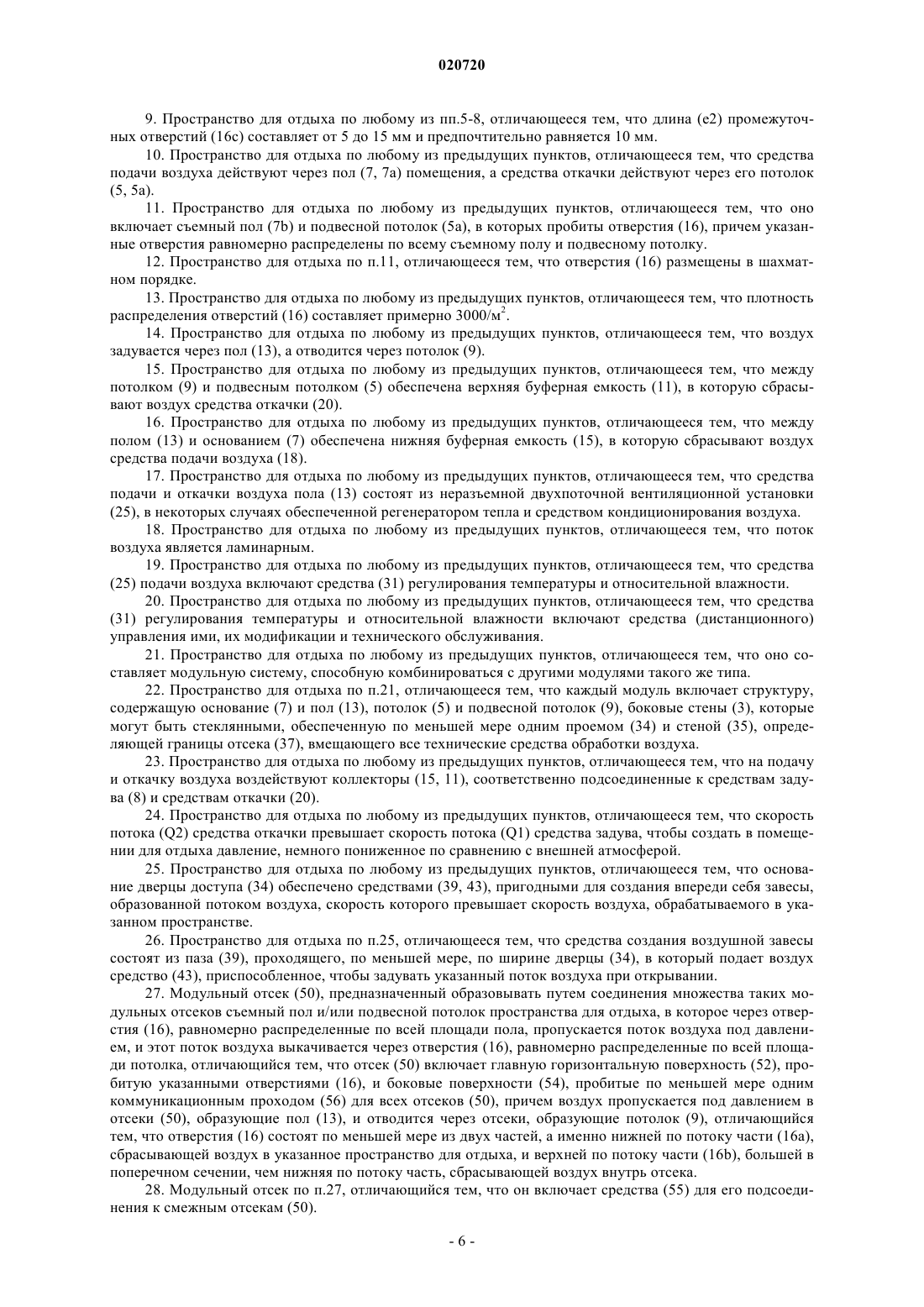

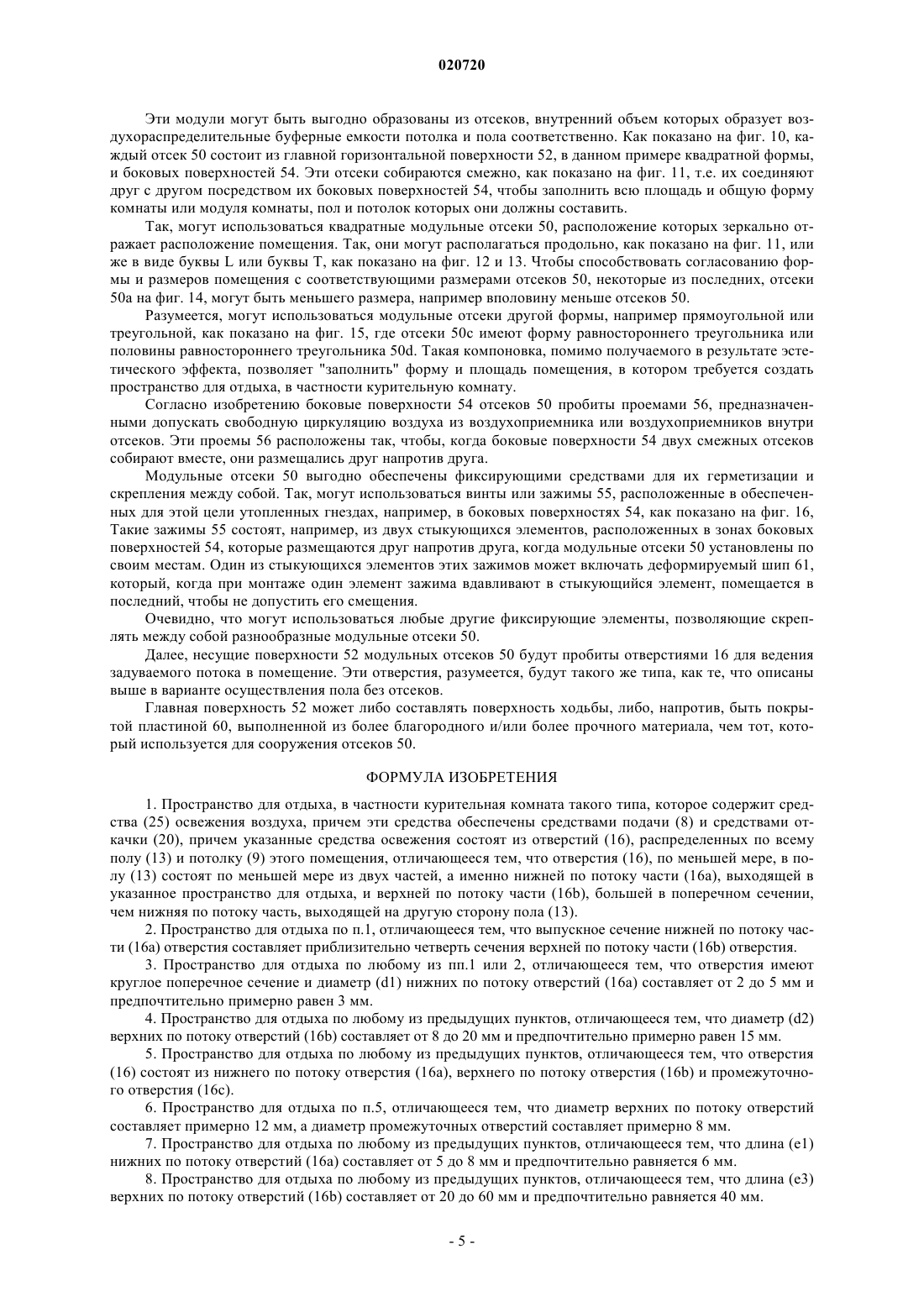

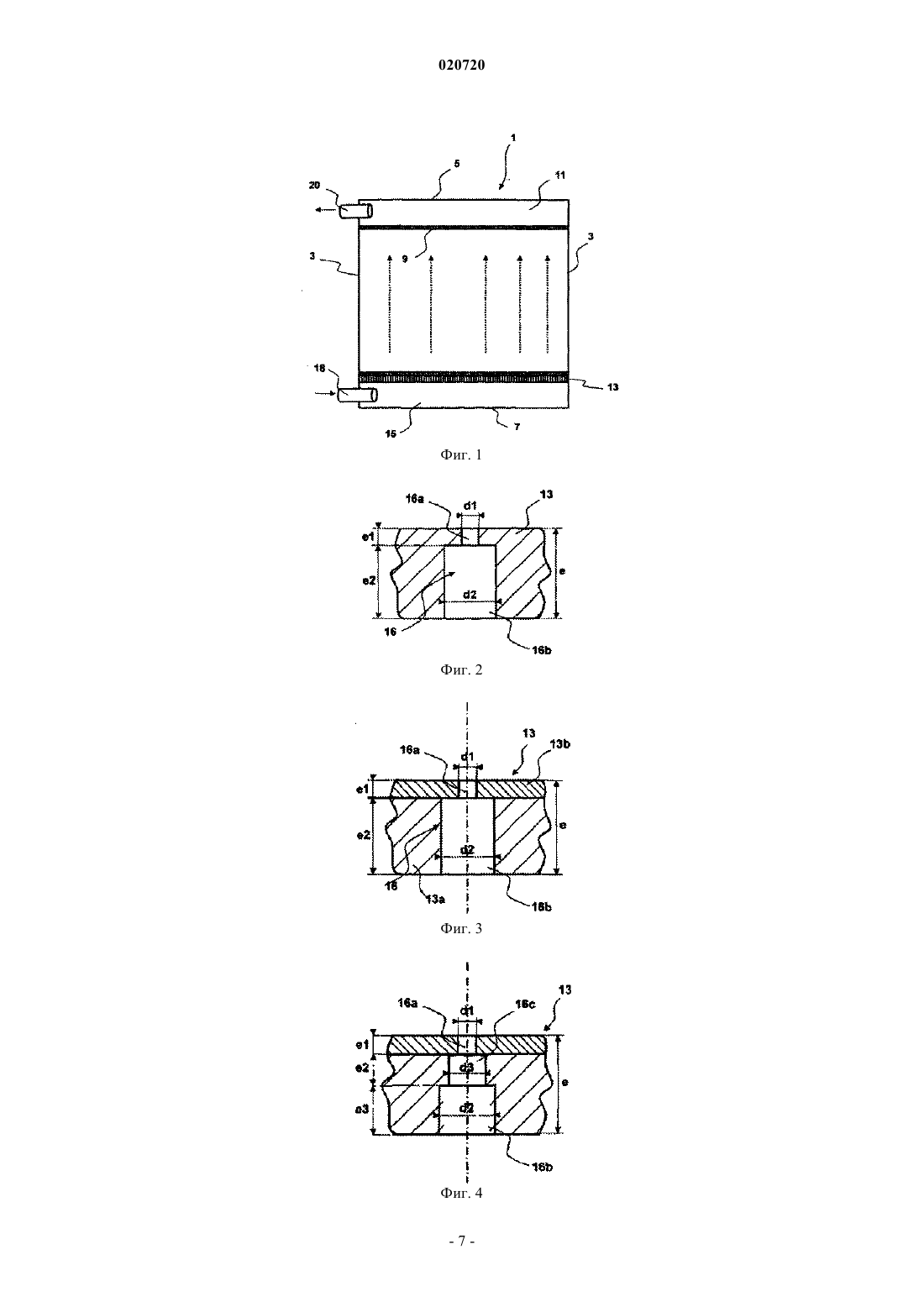

КУРИТЕЛЬНАЯ КОМНАТА С ОБНОВЛЕНИЕМ ВОЗДУХА ПОСРЕДСТВОМ ЛАМИНАРНОГО ПОТОКА Данное изобретение относится к пространству для отдыха, в частности курительной комнате такого типа, которое содержит средства освежения воздуха, причем эти средства обеспечены средствами подачи (8) и средствами откачки (20), причем указанные средства освежения состоят из отверстий,распределенных по всему полу (13) и потолку (9) этого помещения, отличающемуся тем, что отверстия, по меньшей мере, в полу (13) состоят по меньшей мере из двух частей, а именно нижней части, выходящей в указанное пространство для отдыха, и верхней части, большей в поперечном сечении, чем нижняя часть, выходящей на другую сторону пола (13). Данное изобретение касается пространства для отдыха, в частности курительной комнаты. Известны курительные комнаты, особенно в странах, где употребление табака в публичных местах ограничено законом, в которых курильщики собираются, покидая развлекательные зоны, в которых могут находиться некурящие. В большинстве случаев эти курительные комнаты являются непривлекательными, в частности, по двум существенным причинам. А именно, с одной стороны, по причине оформления комнат, а с другой стороны, ввиду их атмосферы, в которой при отсутствии эффективных средств вентиляции часто трудно дышать из-за стоящего в комнате неприятного запаха, которым к тому же пропитывается одежда посетителей. Известно, что средства вентиляции, используемые в комнатах, в которых требуется освежать воздух до комфортного состояния, в действительности, как правило, неэффективны, если используются для вентиляции заполненных дымом комнат вне зависимости от того, обеспечены ли эти средства вентиляции дополнительной функцией кондиционирования воздуха. В большинстве случаев эти средства вентиляции состоят из небольших вентиляционных отверстий,приспособленных подавать поток чистого воздуха в комнату и вытягивать из нее поток обедненного кислородом воздуха. Таким образом, если требуется быстро освежать большой объем воздуха в комнате посредством небольших отверстий задува/откачки, требуется поток воздуха, циркулирующий с относительно высокой скоростью. При таких условиях возникает проблема, поскольку за определенным порогом скорости этот воздух создает ощущение холода на коже пользователей комнаты, даже если посылаемый импульсами воздух имеет температуру, которая обычно считается комфортной, если воздух не двигается. Это явление известно как сквозняк. Проблему обеспечения комфортного объема освеженного воздуха с разумной скоростью, т.е. без создания у пользователей ощущения холода, можно решить, увеличив диаметр вентиляционных отверстий и каналов. Тогда возникает другая проблема: каналы обычно располагают в подвесных потолках занимаемой комнаты, и такое увеличение объема каналов ведет к потере объема, которую трудно принять. Японские патенты JP 06229584 и JP 04161749 предлагают устройства кондиционирования воздуха,в которых воздух подается из основания через перфорированную панель, в которой пробито множество отверстий и которая покрывает площадь комнаты, в которой необходимо производить кондиционирование воздуха. Этот воздух выбрасывается импульсами с "поршневым эффектом" и выкачивается через потолок, по всей площади которого с этой целью также пробито множество отверстий. Однако было установлено, что воздух, проходящий через перфорированную панель, иными словами через тонкую стенку, имеет тенденцию порождать сильные шумы потока, даже свист, когда отверстия имеют малый диаметр, составляющий, например, приблизительно от 2 до 5 мм. Далее, когда требуется выполнить пространство для отдыха, желательно, чтобы, с одной стороны,отверстия в полу были малого диаметра, во избежание проблем, связанных с тонкими каблуками женских туфель, и, с другой стороны, чтобы в указанном помещении в то же время можно было получить пользу от тишины, которую не нарушает шум вентиляции. Целью данного изобретения является ликвидировать эти недостатки, предложив пространство для отдыха, в котором средства освежения воздуха способны без труда обновлять весь его объем, не вызывая у пользователей чувства холода и не создавая сквозняков, осуществляя освежение воздуха с помощью ламинарного потока. Другой целью данного изобретения является предложить осуществление такого пространства для отдыха, в котором воздух подается со всей площади пола и отводится со всей площади потолка, так чтобы подача воздуха не порождала ни сквозняков, ни различимого шума потока воздуха. Поэтому данное изобретение заключается в пространстве для отдыха, в частности курительной комнате, такого типа, который содержит средства освежения воздуха, причем эти средства обеспечены средствами подачи и средствами откачки, причем указанные средства освежения состоят из отверстий,распределенных по всему полу и потолку этого пространства, отличающемся тем, что отверстия, по меньшей мере, в полу состоят по меньшей мере из двух частей, а именно нижней части, выходящей в указанное пространство для отдыха, и верхней части, большей в поперечном сечении, чем нижняя часть,выходящей на другую сторону пола. Предпочтительно, чтобы выпускное сечение нижней части отверстия составило приблизительно четверть сечения верхней части. Как правило, отверстия будут иметь круглое поперечное сечение, а диаметр нижних отверстий может составлять от 2 до 5 мм и предпочтительно примерно равняться 3 мм. Далее, диаметр верхних отверстий может составлять от 8 до 20 мм и предпочтительно примерно равняться 15 мм. В другом варианте осуществления отверстия могут состоять из нижнего отверстия, верхнего отверстия и промежуточного отверстия. Диаметр верхних отверстий может примерно составлять 12 мм, а диаметр промежуточных отверстий может примерно составлять 8 мм. Длина нижних отверстий может составлять от 5 до 8 мм и предпочтительно равняться 6 мм. Длина верхних отверстий может составлять от 20 до 60 мм и предпочтительно равняться 40 мм. Наконец, длина промежуточных отверстий может составлять от 5 до 15 мм и предпочтительно равняться 10 мм. Согласно изобретению средства подачи воздуха будут действовать через пол помещения, а средства откачки будут действовать через его потолок. В предпочтительном варианте осуществления данного изобретения пространство для отдыха будет включать съемный пол и подвесной потолок, в которых пробиты отверстия, причем указанные отверстия равномерно распределены по всему съемному полу и подвесному потолку, в частности с плотностью распределения примерно 3000/м 2, в частности в шахматном порядке. Предпочтительно, чтобы воздух задувался через пол, а отводился через потолок, а также предпочтительно, чтобы между потолком и подвесным потолком была обеспечена верхняя буферная емкость, в которую будут сбрасывать воздух средства откачки. Подобным образом между полом и основанием будет обеспечена нижняя буферная емкость, в которую будут сбрасывать воздух средства подачи воздуха. Средства подачи и откачки воздуха пола могут состоять из неразъемной двухпоточной вентиляционной установки, в некоторых случаях обеспеченной регенератором тепла и средством кондиционирования воздуха. Поток воздуха будет ламинарным. Средства подачи воздуха предпочтительно будут включать средства регулирования температуры и относительной влажности, которые могут включать средства (дистанционного) управления ими, их модификации и технического обслуживания. В одном полезном варианте осуществления изобретения пространство для отдыха составит модульную систему, способную комбинироваться с другими модулями такого же типа. Эти модули будут включать структуру, включающую основание и пол, потолок и подвесной потолок, боковые стены, которые могут быть стеклянными, обеспеченную по меньшей мере одним проемом и стеной, определяющей границы отсека, вмещающего все технические средства обработки воздуха. Поток воздуха будет ламинарным. На подачу и откачку воздуха будут воздействовать коллекторы, соответственно подсоединенные к средствам задува и средствам откачки. Скорость потока средства откачки предпочтительно будет превышать скорость потока средства задува, чтобы создать в пространстве для отдыха давление, немного сниженное по сравнению с внешней атмосферой. Далее, основание дверцы доступа будет обеспечено средствами, пригодными для создания впереди себя завесы, образованной потоком воздуха, скорость которого превышает скорость воздуха, обрабатываемого в указанном пространстве. Средства создания воздушной завесы будут состоять из паза, проходящего, по меньшей мере, по ширине дверцы, в который будет подаваться воздух из средства, приспособленного, чтобы задувать указанный поток воздуха при его открытии. Данное изобретение также предоставляет модульный отсек, предназначенный образовывать (путем соединения множества таких модульных отсеков) съемный пол и/или подвесной потолок пространства для отдыха, в которое через отверстия, равномерно распределенные по всей площади пола, пропускается поток воздуха под давлением, и этот поток воздуха выкачивается через отверстия, равномерно распределенные по всей площади потолка, отличающийся тем, что отсек включает главную горизонтальную поверхность, пробитую указанными отверстиями, и боковые поверхности, пробитые по меньшей мере одним коммуникационным проходом для всех отсеков, причем воздух под давлением задувается в пространство для отдыха из отсеков, образующих пол, и отводится в этом пространстве через отсеки, образующие потолок. Модульный отсек будет предпочтительно включать средства, пригодные для его подсоединения к смежным отсекам. Далее, отверстия могут состоять по меньшей мере из двух частей, а именно нижней части, сбрасывающей воздух в указанное пространство для отдыха, и верхней части, большей в сечении, чем нижняя часть, сбрасывающей воздух внутрь отсека. Наконец, модульный отсек может быть предназначен для образования пола и/или потолка пространства для отдыха, обладающего всеми описанными выше характеристиками. Ниже в качестве неограничивающего примера и со ссылками на прилагаемые графические материалы описан вариант осуществления данного изобретения. В указанных графических материалах: фиг. 1 представляет собой схематическое изображение в вертикальном сечении, иллюстрирующее принцип действия пространства для отдыха по изобретению; фиг. 2-6 представляют собой частичные продольные сечения отверстий подачи воздуха пространства для отдыха по изобретению; фиг. 7 представляет собой теоретическую диаграмму средств подачи и обработки воздуха; фиг. 8 а и 8b представляют собой схематические изображения пространства для отдыха по изобретению, изготовленного в модульном виде; вид сверху и спереди соответственно; фиг. 9 представляет собой схематическое изображение в частичном вертикальном сечении одного из вариантов осуществления изобретения; фиг. 10 представляет собой вид в перспективе, иллюстрирующий отсек, используемый, чтобы подавать воздух в и/или выводить воздух из пространства для отдыха по изобретению; фиг. 11-15 представляют собой варианты компоновки отсеков; фиг. 16 представляет собой вид в поперечном сечении детали для скрепления отсеков между собой. Фиг. 1 иллюстрирует пространство для отдыха, состоящее здесь из курительной комнаты 1 соглас-2 020720 но изобретению, которая состоит из архитектурной оболочки в виде стен 3, потолка 5 и основания 7. Чтобы выполнить курительную комнату, на определенном расстоянии от потолка 5 расположен подвесной потолок 9, так чтобы между ними образовалась верхняя буферная емкость 11, которая составляет воздушный коллектор (см. ниже). Подобным образом, выше основания 7 расположена опорная плита 13 или пол, так чтобы между ними осталась нижняя буферная емкость 15, также образующая коллектор. Подвесной потолок 9 и пол 13 пробиты по всей их площади отверстиями 16, которые распределены однородно, в частности в шахматном порядке. Плотность распределения этих отверстий составляет примерно 3000 на 1 м 2. Разумеется, может применяться другое расположение или плотность отверстий в зависимости от параметров потока воздуха (см. ниже). Авторы помнят, что воздуходувные полы известного типа состоят из металлических пластин, пробитых по всей площади большим количеством отверстий. Из-за малой длины каждого из этих отверстий поток воздуха, который через них проходит, не несет существенных потерь напора, но было установлено, что при прохождении через эти отверстия поток воздуха имеет свойство порождать сильные шумы потока. Данное изобретение имеет целью выполнить пол 13 из такого твердого материала, как древесина,предпочтительно высококачественных сортов (древесина твердых пород), мрамор, стекло и т.д. Очевидно, что пол, выполненный из таких материалов, достаточно прочных для выполнения своей основной поддерживающей функции, должен быть относительно толстым по сравнению с пластиной известного уровня техники. Поэтому, при таких условиях, отверстия порождают большие потери напора, особенно если они малого диаметра. Ввиду изначально определенного назначения помещений для отдыха по изобретению отверстия должны быть малого диаметра, т.е. иметь диаметр, меньший, чем у каблука туфель,в частности каблука такого типа, который принято называть "шпилькой". Следовательно, отверстия, применяемые в контексте данного изобретения, должны быть малого диаметра, порождать только небольшие потери напора, но, тем не менее, обеспечивать высокую скорость потока воздуха, так чтобы поток воздуха не создавал шума. Было установлено, что обеспечение верхней части отверстия, которая сбрасывает воздух в подлежащее обработке помещение, другим отверстием большего диаметра одновременно решает проблемы,касающиеся потери напора, и проблемы, касающиеся шума, порождаемого током воздуха сквозь тонкую деталь (деталь толщиной примерно от 5 до 6 мм). В одном варианте осуществления изобретения, который иллюстрирует фиг. 2, пол 13 сделан из твердой древесины, в частности дуба, толщина е которого составляет примерно 30 мм. Далее, нижняя часть 16 а отверстия 16, которая сбрасывает воздух в курительную комнату 1, имеет диаметр d1, составляющий примерно от 2 до 5 мм и предпочтительно близкий к 3 мм, и длину e1, составляющую примерно от 4 до 7 мм и предпочтительно близкую к 6 мм. Выше этой части 16 а в направлении течения воздуха имеется другая часть 16b отверстия диаметром d2, который по меньшей мере в два раза превышает диаметр d1 части 16 а отверстия. По длине часть 16b покрывает остаток е 2 толщины пола 13. Как показано на фиг. 3, пол 13 может быть выполнен из двух частей, расположенных одна над другой, а именно, с одной стороны, из основания 13 а, толщина е 2 которого может равняться толщине части 16b отверстия и которое может быть выполнено, например, из материала, обладающего хорошими теплои звукопоглощающими свойствами, и, с другой стороны, из поверхностного слоя 13b, толщина которого будет равняться верхней части 16 а отверстия и который будет сделан из более "благородного" материала,чтобы придать полу 13 качественный вид и устойчивость к истиранию и ударам. Далее, придание верхней части 16b отверстий 16 большего диаметра позволит способствовать правильному относительному расположению двух частей 13 а и 13b пола. Чтобы усовершенствовать поток воздуха в отверстиях 16 путем предотвращения порождения нежелательных шумов турбулентностью, части отверстия, диаметр которой равен d2, можно придать ступенчатую структуру, как показано на фиг. 4, выполнив третью часть 16 с отверстия с промежуточным диаметром d3, расположенную непосредственно над нижней частью 16 а отверстия, выше нее по направлению течения воздуха. Как и ранее, и как показано на фиг. 5, каждая часть 16 а, 16b, 16 с отверстия может быть выполнена в слоях разных материалов, причем каждый материал может иметь свои отличительные характеристики. Так, нижний слой составит механическую опору и может быть выполнен, например, из древесины типа ДСП, промежуточный слой может быть выполнен из материала, обладающего хорошими тепло- и звукопоглощающими качествами, а поверхностный слой может быть сделан из более "благородного" материала, чтобы придать полу 13 качественный вид и устойчивость к истиранию и ударам. Как показано на фиг. 6, часть 16b отверстия, расположенная выше нижнего выпускного отверстия 16 а в направлении течения воздуха, может иметь суживающуюся форму, благодаря чему еще больше снизятся возмущения потока, порождающие шум. В силу причин, связанных с выполнением отверстий 16, они, как правило, будут иметь круглое поперечное сечение, но в некоторых особых случая применения они также могут иметь другие формы, в частности квадратную. Как показано на фиг. 7, нижняя буферная емкость 15 обеспечена нагнетающим каналом 18 подачи воздуха, а верхняя буферная емкость 11 обеспечена каналом 20 откачки. В этих условиях понимается, что направленный вверх поток воздуха прочищает весь объем комнаты, что показало себя особенно эффективным для выкачивания дыма, который в ней образуется. Предпочтительно, чтобы скорости потока воздуха регулировались таким образом, чтобы поток внутри курительной комнаты был ламинарным. В одном варианте осуществления изобретения скорость Q1 потока откачки воздуха будет регулироваться до значения, превышающего скорость Q2 потока подачи, так чтобы немного снизить давление в комнате. Это позволяет предотвратить (в частности, если комната используется в качестве курительной комнаты) распространение за пределы комнаты дыма, который в ней образуется. Скорость Q1 потока откачки будет такой, чтобы позволить освежать воздух в комнате от 20 до 50 раз в час, а предпочтительно около 30 раз в час. Так, в случае с комнатой объемом, например, 45 м 3 скорость Q1 потока откачки будет составлять от 900 до 2200 м 3/ч, а предпочтительно равняться примерно 1500 м 3/ч. В нижний отсек воздух будет подаваться со скоростью Q2 потока, примерно на 30% меньшей,чем скорость потока откачки, чтобы немного снизить давление в комнате. Так, если скорость потока откачки составит, например, 1500 м 3/ч, скорость потока задува в отсек предпочтительно будет равной примерно 1100 м 3/ч. В таких условиях было установлено, что атмосфера в комнате является более комфортной для находящихся в ней людей, и эти люди не испытывают какого-либо дискомфорта из-за запахов, шума, жары или сквозняков. Фиг. 7 иллюстрирует пример средств для подачи/вытягивания и кондиционирования воздуха в комнате 1. Канал 18 подачи воздуха подсоединен с помощью шумоглушителя 22 к выходу 23 двухпоточной вентиляционной установки 25, а канал 20 отвода воздуха подсоединен с помощью шумоглушителя 26 ко входу 27 вентиляционной установки 25. Последняя выводит свежий воздух через свой всасывающий канал 29. Тепловой насос 31 в некоторых случаях располагают на отводной трубе 33 на выходе из вентиляционной установки 25 и используют, чтобы нагревать или охлаждать воздух, который импульсами подается в комнату 1, по мере необходимости. В другом варианте осуществления изобретения, который схематически иллюстрируют фиг. 8 а и 8b,пространство для отдыха является модульным и переносным, т.е. все его элементы образуют передвижную, автономную сборочную единицу. Таким образом, эта сборочная единица состоит из структуры, образованной основанием 7 и перфорированным полом 13, определяющими границы отсека 15 подачи воздуха, потолком 5 и перфорированным подвесным потолком 9, определяющими границы верхнего отсека 11 откачки, и стеклянными стенами 3'. Дальний конец комнаты 1 закрыт перегородкой 35, определяющей границы тыльной емкости, составляющей техническое помещение 37, в котором размещаются средства подачи/вытягивания и кондиционирования воздуха. Полезно, чтобы лицевая поверхность состояла из стеклянных стен 3', обеспеченных дверцей доступа 34. Такую комнату можно временно или на постоянной основе разместить в любом месте, где доступны средства подачи электроэнергии. Разнообразные модули можно комбинировать друг с другом для получения общей емкости, площадь которой можно регулировать в зависимости от требований пользователей. Средство 25 подачи воздуха и контроля пространства для отдыха по изобретению может быть обеспечено модулями дистанционного управления для централизованного наблюдения за пространствами для отдыха, принадлежащими множеству пользователей, и вмешательства для их дистанционной регулировки, изменения или ремонта определенным образом в зависимости от требований каждого из пользователей. В другом варианте осуществления данного изобретения проходы, обеспечивающие доступ наружу,в частности, такие как дверца 34 и любые вспомогательные люки, могут быть обеспечены воздушной завесой, предназначенной предотвращать утечку дыма изнутри во внешнюю атмосферу, чтобы (если пространство для отдыха используется в качестве курительной комнаты, как указано выше) предотвратить загрязнение окружающей территории дымом из комнаты. Что касается, например, дверец доступа 34 комнаты, и как показано на фиг. 9, путем обеспечения в полу 13 помещения и по всей ширине дверец 34 паза 39, через который, при открывании дверец 34, выбрасывается пульсирующий, направленный вверх поток воздуха, скорость которого превышает скорость потока воздуха внутри помещения, получают воздушную завесу. С этой целью, как показано на фиг. 9, вокруг паза 39 может быть, например, выполнен отсек 41, в который подают воздух нагнетающие средства 43, которые приходят в действие при обнаружении датчика 45, подсоединенного к двери, как только дверь открывается, и отключаются, когда дверь закрыта. Также может быть выполнен мини-отсек, в котором постоянно поддерживается повышенное давление воздуха и который обеспечен средствами контроля открытия/закрытия, которые приходят в действие, как только дверь открывается, или постоянно находятся в рабочем режиме. В полезном варианте осуществления данного изобретения пол и/или потолок комнаты может состоять из модульных элементов, расположенных и собранных смежно, один рядом с другим. Эти модули могут быть выгодно образованы из отсеков, внутренний объем которых образует воздухораспределительные буферные емкости потолка и пола соответственно. Как показано на фиг. 10, каждый отсек 50 состоит из главной горизонтальной поверхности 52, в данном примере квадратной формы,и боковых поверхностей 54. Эти отсеки собираются смежно, как показано на фиг. 11, т.е. их соединяют друг с другом посредством их боковых поверхностей 54, чтобы заполнить всю площадь и общую форму комнаты или модуля комнаты, пол и потолок которых они должны составить. Так, могут использоваться квадратные модульные отсеки 50, расположение которых зеркально отражает расположение помещения. Так, они могут располагаться продольно, как показано на фиг. 11, или же в виде буквы L или буквы Т, как показано на фиг. 12 и 13. Чтобы способствовать согласованию формы и размеров помещения с соответствующими размерами отсеков 50, некоторые из последних, отсеки 50 а на фиг. 14, могут быть меньшего размера, например вполовину меньше отсеков 50. Разумеется, могут использоваться модульные отсеки другой формы, например прямоугольной или треугольной, как показано на фиг. 15, где отсеки 50 с имеют форму равностороннего треугольника или половины равностороннего треугольника 50d. Такая компоновка, помимо получаемого в результате эстетического эффекта, позволяет "заполнить" форму и площадь помещения, в котором требуется создать пространство для отдыха, в частности курительную комнату. Согласно изобретению боковые поверхности 54 отсеков 50 пробиты проемами 56, предназначенными допускать свободную циркуляцию воздуха из воздухоприемника или воздухоприемников внутри отсеков. Эти проемы 56 расположены так, чтобы, когда боковые поверхности 54 двух смежных отсеков собирают вместе, они размещались друг напротив друга. Модульные отсеки 50 выгодно обеспечены фиксирующими средствами для их герметизации и скрепления между собой. Так, могут использоваться винты или зажимы 55, расположенные в обеспеченных для этой цели утопленных гнездах, например, в боковых поверхностях 54, как показано на фиг. 16,Такие зажимы 55 состоят, например, из двух стыкующихся элементов, расположенных в зонах боковых поверхностей 54, которые размещаются друг напротив друга, когда модульные отсеки 50 установлены по своим местам. Один из стыкующихся элементов этих зажимов может включать деформируемый шип 61,который, когда при монтаже один элемент зажима вдавливают в стыкующийся элемент, помещается в последний, чтобы не допустить его смещения. Очевидно, что могут использоваться любые другие фиксирующие элементы, позволяющие скреплять между собой разнообразные модульные отсеки 50. Далее, несущие поверхности 52 модульных отсеков 50 будут пробиты отверстиями 16 для ведения задуваемого потока в помещение. Эти отверстия, разумеется, будут такого же типа, как те, что описаны выше в варианте осуществления пола без отсеков. Главная поверхность 52 может либо составлять поверхность ходьбы, либо, напротив, быть покрытой пластиной 60, выполненной из более благородного и/или более прочного материала, чем тот, который используется для сооружения отсеков 50. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Пространство для отдыха, в частности курительная комната такого типа, которое содержит средства (25) освежения воздуха, причем эти средства обеспечены средствами подачи (8) и средствами откачки (20), причем указанные средства освежения состоят из отверстий (16), распределенных по всему полу (13) и потолку (9) этого помещения, отличающееся тем, что отверстия (16), по меньшей мере, в полу (13) состоят по меньшей мере из двух частей, а именно нижней по потоку части (16 а), выходящей в указанное пространство для отдыха, и верхней по потоку части (16b), большей в поперечном сечении,чем нижняя по потоку часть, выходящей на другую сторону пола (13). 2. Пространство для отдыха по п.1, отличающееся тем, что выпускное сечение нижней по потоку части (16 а) отверстия составляет приблизительно четверть сечения верхней по потоку части (16b) отверстия. 3. Пространство для отдыха по любому из пп.1 или 2, отличающееся тем, что отверстия имеют круглое поперечное сечение и диаметр (d1) нижних по потоку отверстий (16 а) составляет от 2 до 5 мм и предпочтительно примерно равен 3 мм. 4. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что диаметр (d2) верхних по потоку отверстий (16b) составляет от 8 до 20 мм и предпочтительно примерно равен 15 мм. 5. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что отверстия(16) состоят из нижнего по потоку отверстия (16 а), верхнего по потоку отверстия (16b) и промежуточного отверстия (16 с). 6. Пространство для отдыха по п.5, отличающееся тем, что диаметр верхних по потоку отверстий составляет примерно 12 мм, а диаметр промежуточных отверстий составляет примерно 8 мм. 7. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что длина (е 1) нижних по потоку отверстий (16 а) составляет от 5 до 8 мм и предпочтительно равняется 6 мм. 8. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что длина (е 3) верхних по потоку отверстий (16b) составляет от 20 до 60 мм и предпочтительно равняется 40 мм. 9. Пространство для отдыха по любому из пп.5-8, отличающееся тем, что длина (е 2) промежуточных отверстий (16 с) составляет от 5 до 15 мм и предпочтительно равняется 10 мм. 10. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что средства подачи воздуха действуют через пол (7, 7 а) помещения, а средства откачки действуют через его потолок(5, 5 а). 11. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что оно включает съемный пол (7b) и подвесной потолок (5 а), в которых пробиты отверстия (16), причем указанные отверстия равномерно распределены по всему съемному полу и подвесному потолку. 12. Пространство для отдыха по п.11, отличающееся тем, что отверстия (16) размещены в шахматном порядке. 13. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что плотность распределения отверстий (16) составляет примерно 3000/м 2. 14. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что воздух задувается через пол (13), а отводится через потолок (9). 15. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что между потолком (9) и подвесным потолком (5) обеспечена верхняя буферная емкость (11), в которую сбрасывают воздух средства откачки (20). 16. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что между полом (13) и основанием (7) обеспечена нижняя буферная емкость (15), в которую сбрасывают воздух средства подачи воздуха (18). 17. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что средства подачи и откачки воздуха пола (13) состоят из неразъемной двухпоточной вентиляционной установки(25), в некоторых случаях обеспеченной регенератором тепла и средством кондиционирования воздуха. 18. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что поток воздуха является ламинарным. 19. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что средства(25) подачи воздуха включают средства (31) регулирования температуры и относительной влажности. 20. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что средства(31) регулирования температуры и относительной влажности включают средства (дистанционного) управления ими, их модификации и технического обслуживания. 21. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что оно составляет модульную систему, способную комбинироваться с другими модулями такого же типа. 22. Пространство для отдыха по п.21, отличающееся тем, что каждый модуль включает структуру,содержащую основание (7) и пол (13), потолок (5) и подвесной потолок (9), боковые стены (3), которые могут быть стеклянными, обеспеченную по меньшей мере одним проемом (34) и стеной (35), определяющей границы отсека (37), вмещающего все технические средства обработки воздуха. 23. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что на подачу и откачку воздуха воздействуют коллекторы (15, 11), соответственно подсоединенные к средствам задува (8) и средствам откачки (20). 24. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что скорость потока (Q2) средства откачки превышает скорость потока (Q1) средства задува, чтобы создать в помещении для отдыха давление, немного пониженное по сравнению с внешней атмосферой. 25. Пространство для отдыха по любому из предыдущих пунктов, отличающееся тем, что основание дверцы доступа (34) обеспечено средствами (39, 43), пригодными для создания впереди себя завесы,образованной потоком воздуха, скорость которого превышает скорость воздуха, обрабатываемого в указанном пространстве. 26. Пространство для отдыха по п.25, отличающееся тем, что средства создания воздушной завесы состоят из паза (39), проходящего, по меньшей мере, по ширине дверцы (34), в который подает воздух средство (43), приспособленное, чтобы задувать указанный поток воздуха при открывании. 27. Модульный отсек (50), предназначенный образовывать путем соединения множества таких модульных отсеков съемный пол и/или подвесной потолок пространства для отдыха, в которое через отверстия (16), равномерно распределенные по всей площади пола, пропускается поток воздуха под давлением, и этот поток воздуха выкачивается через отверстия (16), равномерно распределенные по всей площади потолка, отличающийся тем, что отсек (50) включает главную горизонтальную поверхность (52), пробитую указанными отверстиями (16), и боковые поверхности (54), пробитые по меньшей мере одним коммуникационным проходом (56) для всех отсеков (50), причем воздух пропускается под давлением в отсеки (50), образующие пол (13), и отводится через отсеки, образующие потолок (9), отличающийся тем, что отверстия (16) состоят по меньшей мере из двух частей, а именно нижней по потоку части (16 а),сбрасывающей воздух в указанное пространство для отдыха, и верхней по потоку части (16b), большей в поперечном сечении, чем нижняя по потоку часть, сбрасывающей воздух внутрь отсека. 28. Модульный отсек по п.27, отличающийся тем, что он включает средства (55) для его подсоединения к смежным отсекам (50).
