Оффшорная установка, фундамент оффшорной установки и способ возведения оффшорной установки

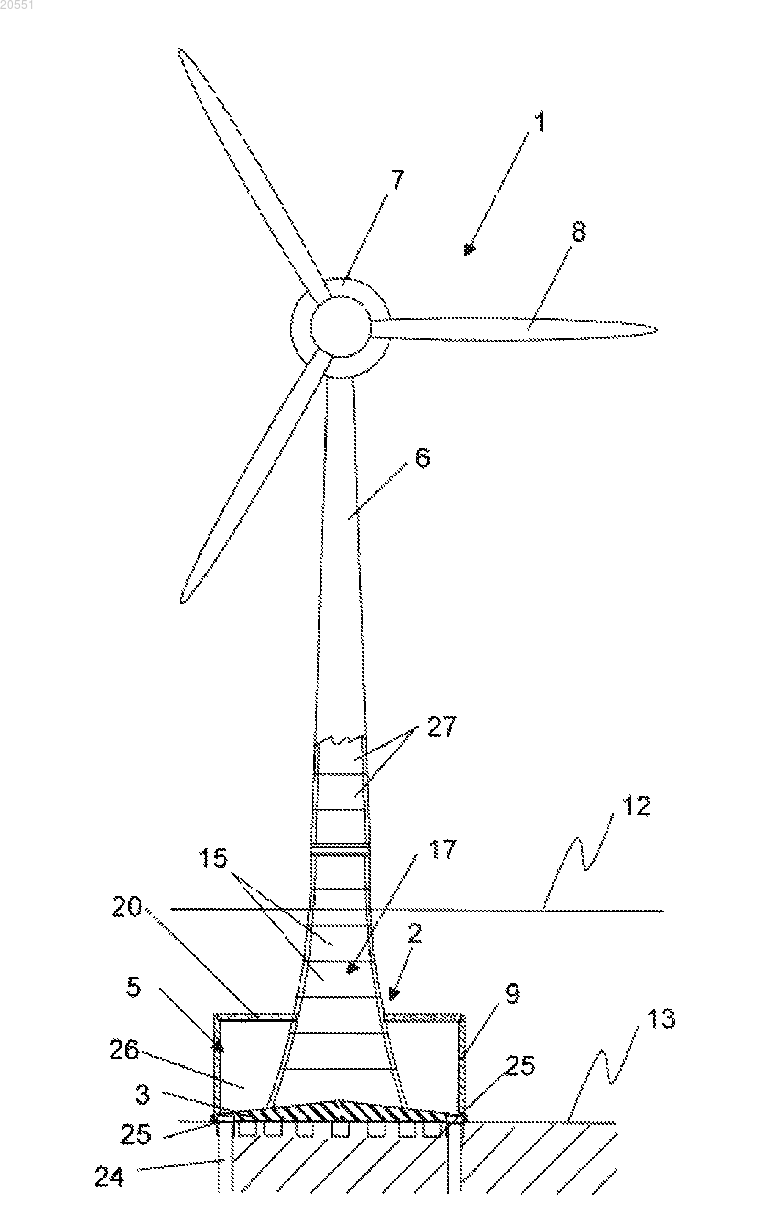

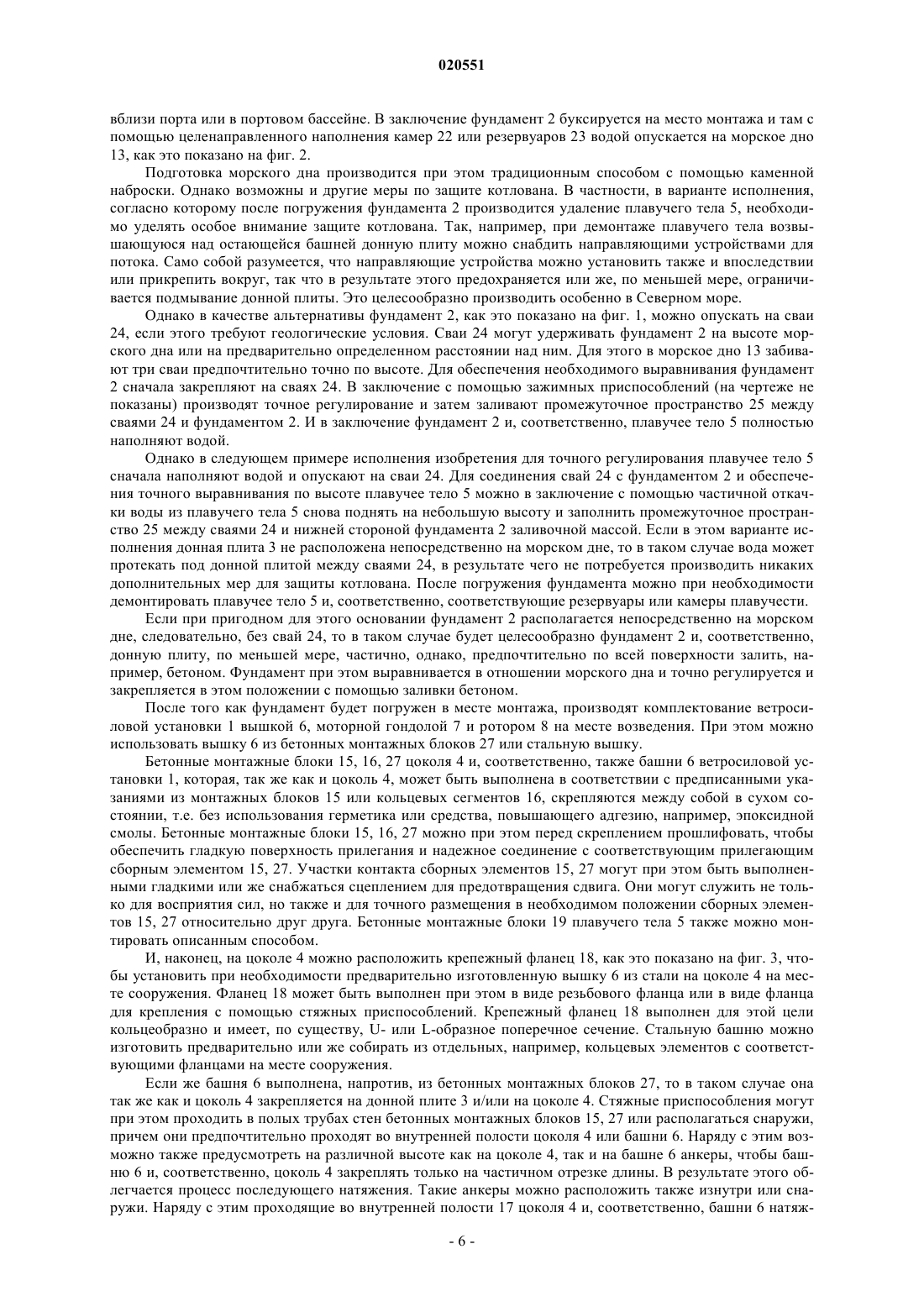

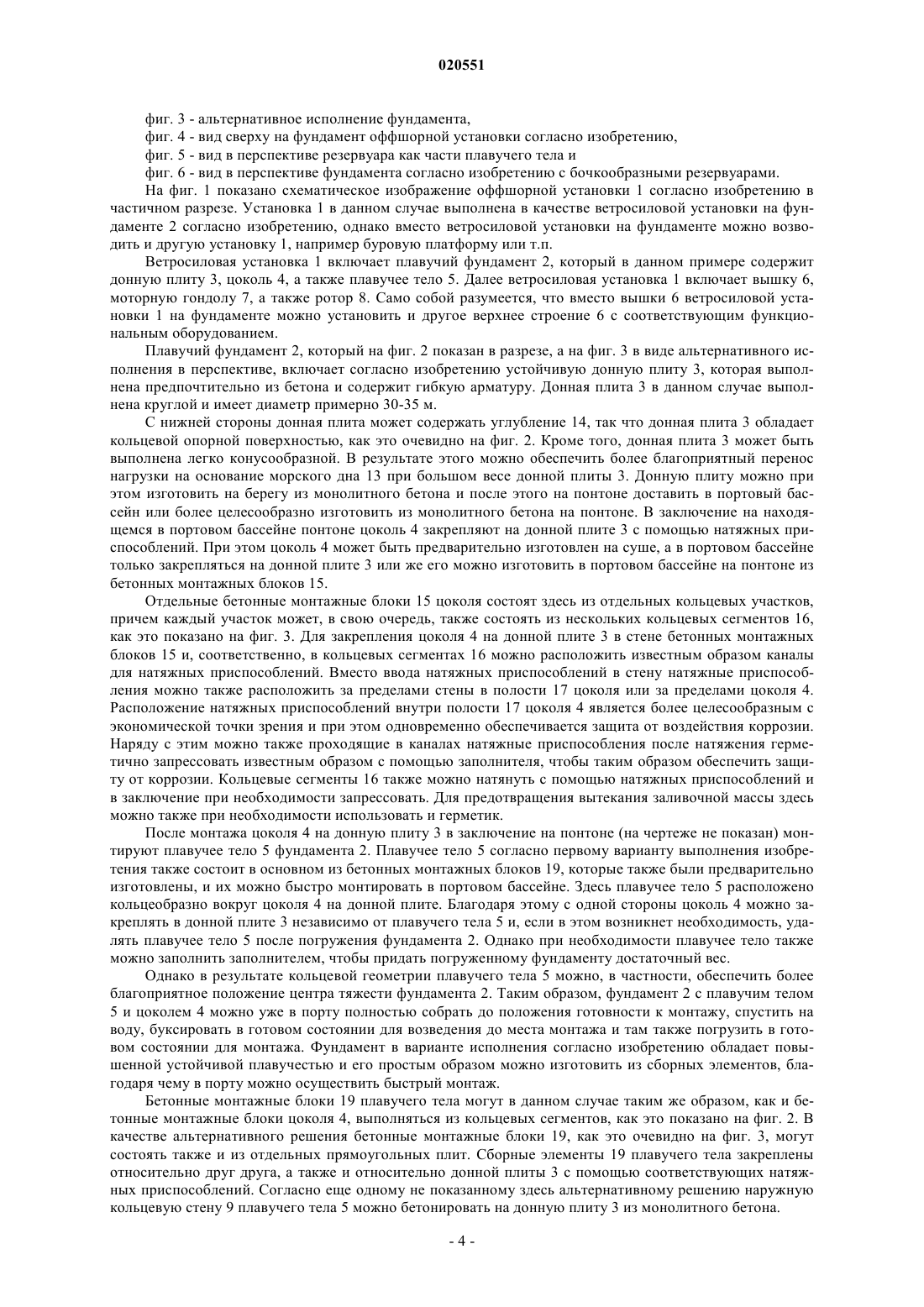

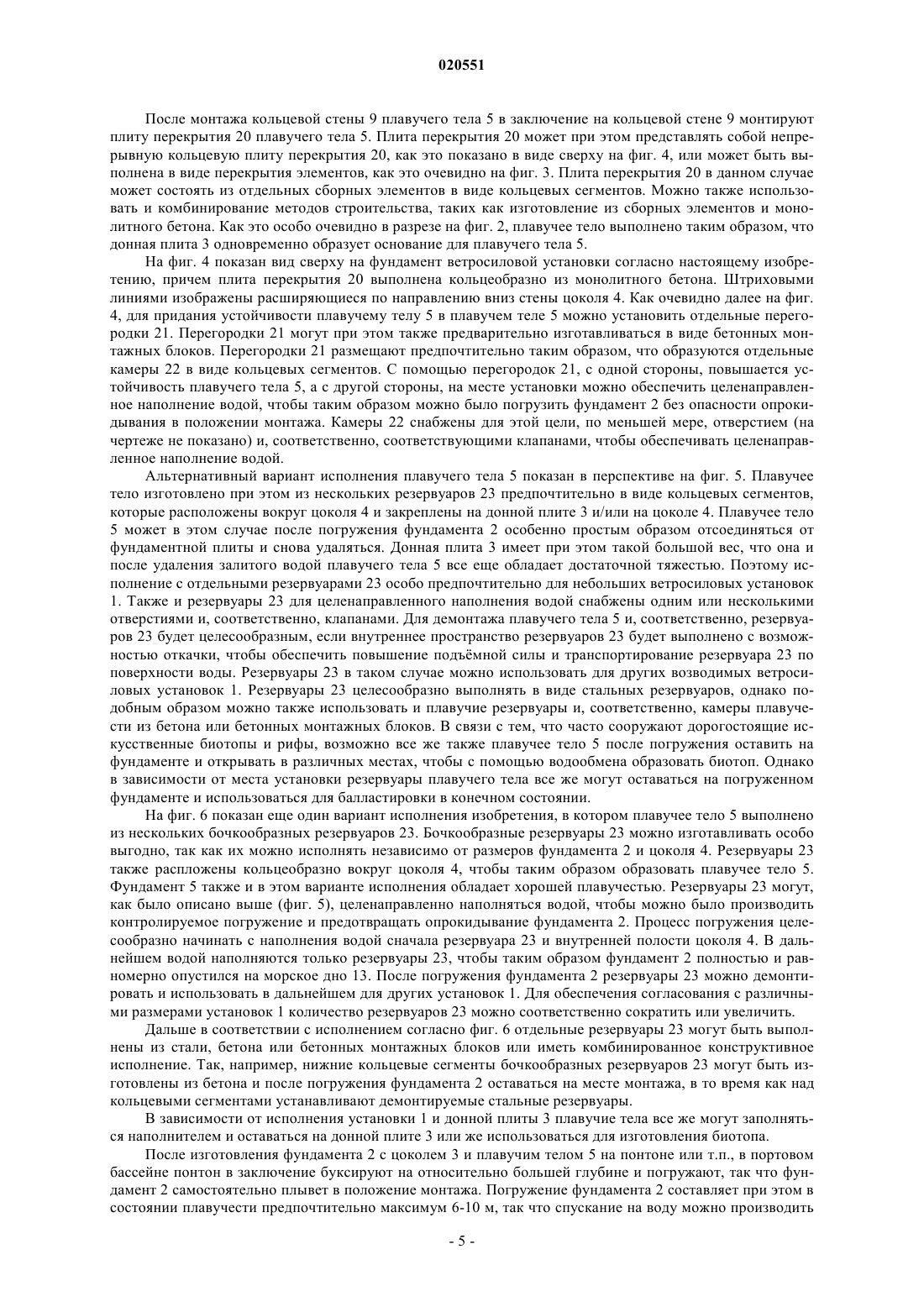

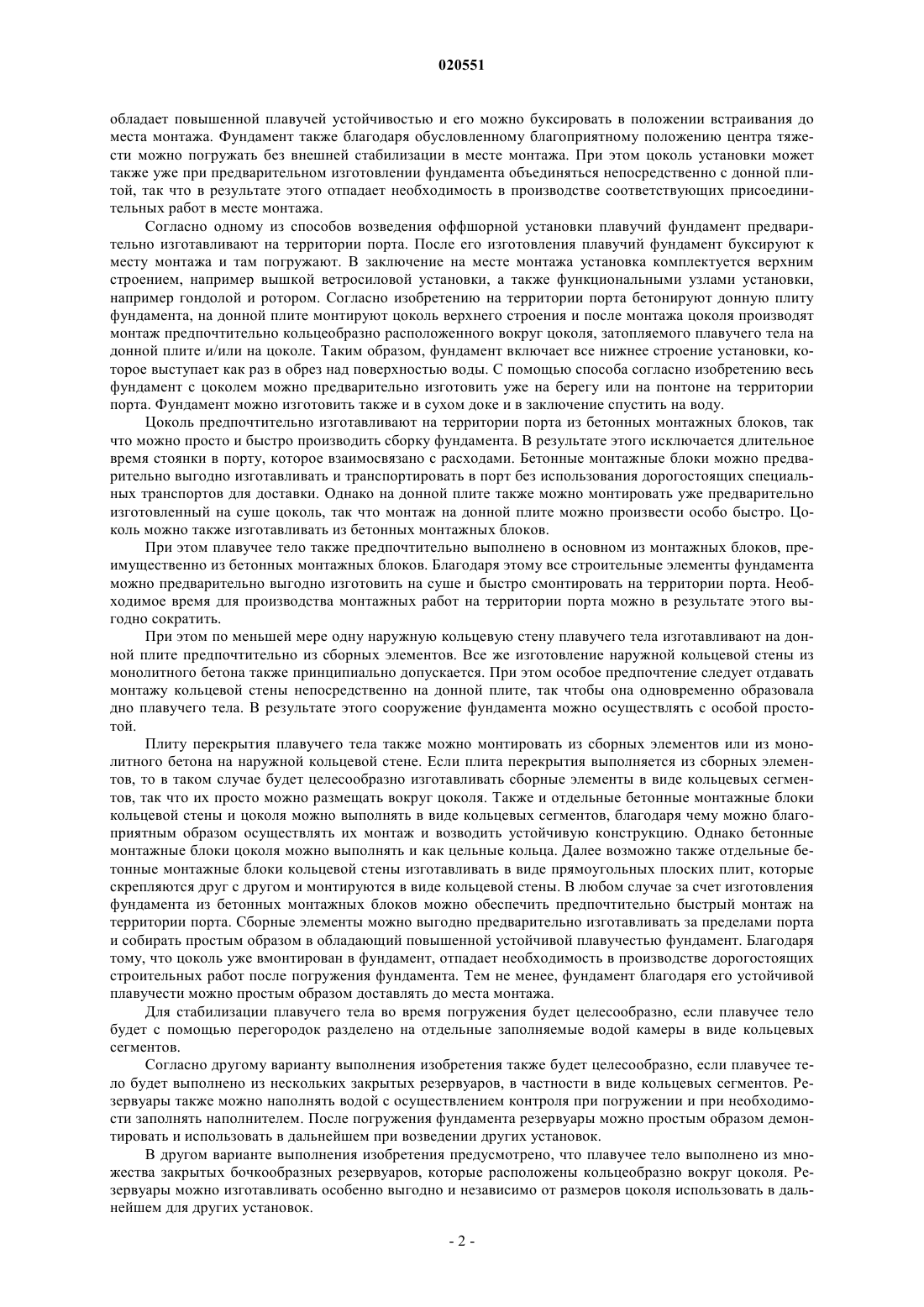

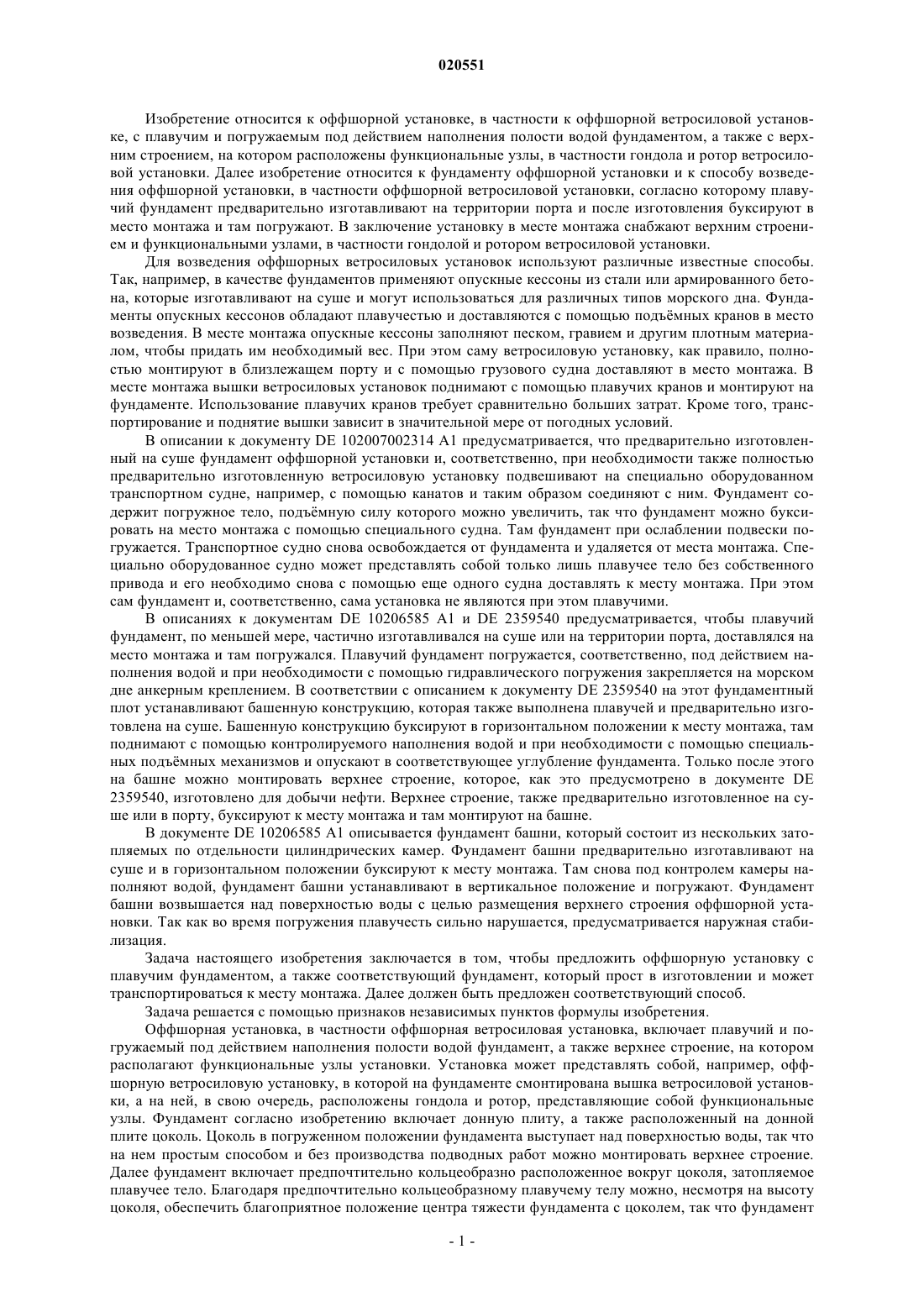

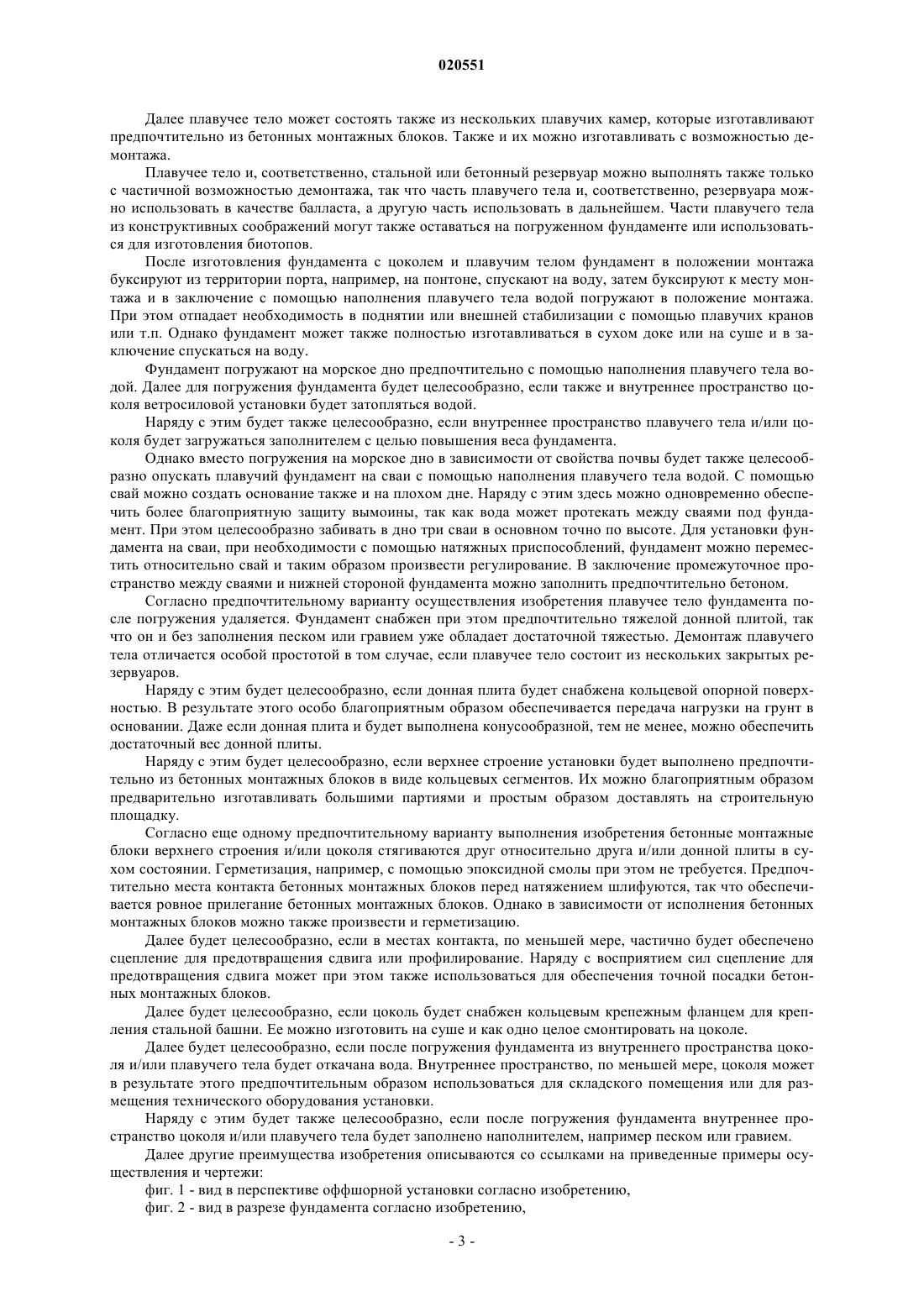

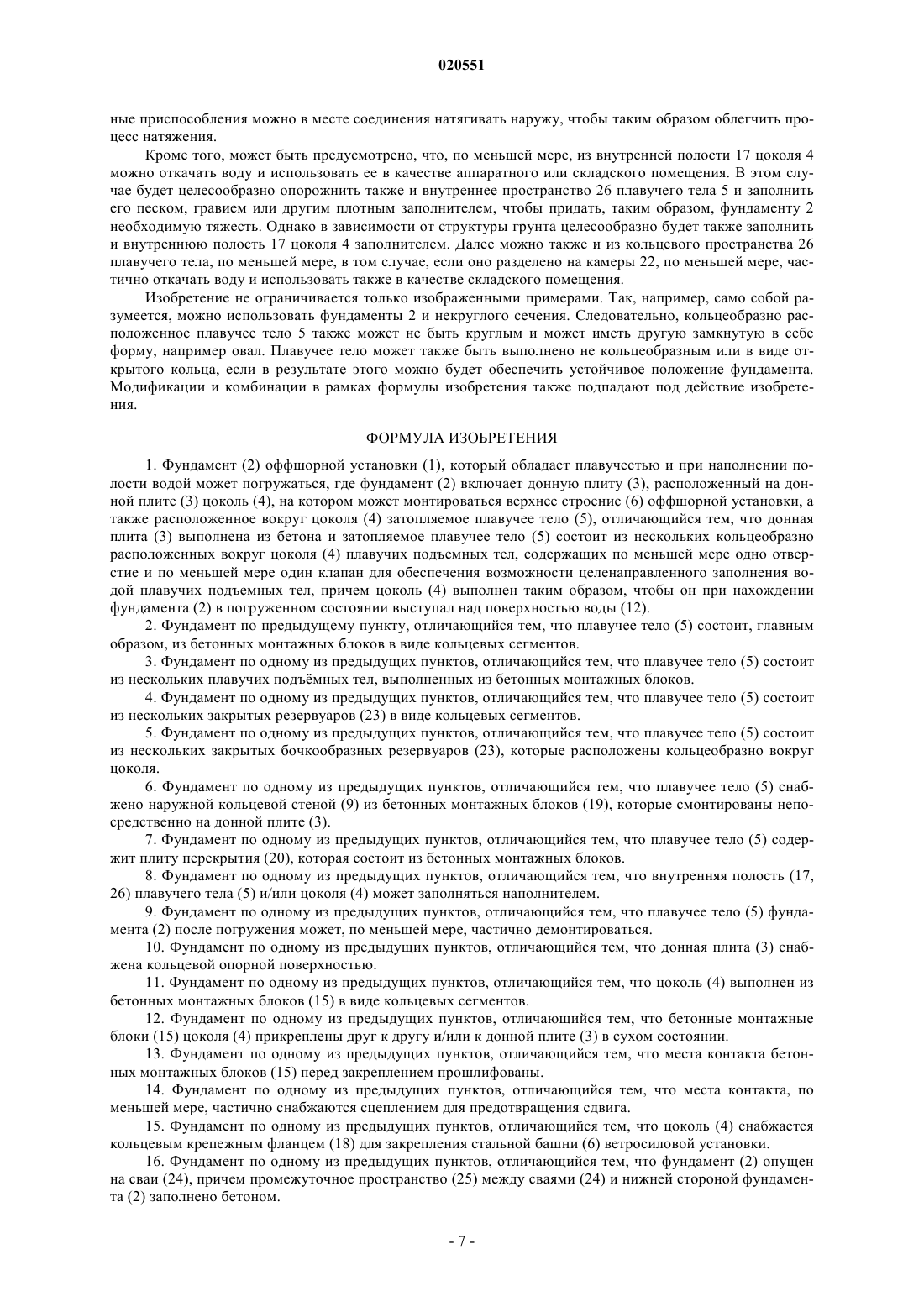

ОФФШОРНАЯ УСТАНОВКА, ФУНДАМЕНТ ОФФШОРНОЙ УСТАНОВКИ И СПОСОБ ВОЗВЕДЕНИЯ ОФФШОРНОЙ УСТАНОВКИ Оффшорная установка (1), в частности оффшорная ветросиловая установка, содержит плавучий и погружаемый при наполнении полости водой фундамент (2) и верхнее строение (6), на котором расположены функциональные узлы (7, 8) установки (1). Фундамент (2) содержит донную плиту(3), расположенный на донной плите (3) цоколь (4), который в погруженном положении фундамента(2) выступает над поверхностью воды (12) и на котором может монтироваться верхнее строение (6),а также кольцеобразно расположенное вокруг цоколя (4), затопляемое плавучее тело (5). Согласно способу возведения оффшорной установки (1), в частности оффшорной ветросиловой установки,плавучий фундамент (2) предварительно изготавливают в порту, после изготовления буксируют до места монтажа и погружают, в заключение на месте монтажа установку (1) комплектуют верхним строением (6), а также функциональными узлами (7, 8) установки. На территории порта бетонируют донную плиту (3) фундамента (2), на донной плите (3) монтируют цоколь (4) верхнего строения (6), предпочтительно из бетонных монтажных блоков (15) и после монтажа цоколя (4) на донной плите (3) и/или цоколе (4) монтируют кольцеобразно расположенное вокруг цоколя (4),затопляемое плавучее тело (5).(71)(73) Заявитель и патентовладелец: МАКС БОГЛ БАУУНТЕРНЕМУНГ ГМБХКО. КГ (DE) Изобретение относится к оффшорной установке, в частности к оффшорной ветросиловой установке, с плавучим и погружаемым под действием наполнения полости водой фундаментом, а также с верхним строением, на котором расположены функциональные узлы, в частности гондола и ротор ветросиловой установки. Далее изобретение относится к фундаменту оффшорной установки и к способу возведения оффшорной установки, в частности оффшорной ветросиловой установки, согласно которому плавучий фундамент предварительно изготавливают на территории порта и после изготовления буксируют в место монтажа и там погружают. В заключение установку в месте монтажа снабжают верхним строением и функциональными узлами, в частности гондолой и ротором ветросиловой установки. Для возведения оффшорных ветросиловых установок используют различные известные способы. Так, например, в качестве фундаментов применяют опускные кессоны из стали или армированного бетона, которые изготавливают на суше и могут использоваться для различных типов морского дна. Фундаменты опускных кессонов обладают плавучестью и доставляются с помощью подъмных кранов в место возведения. В месте монтажа опускные кессоны заполняют песком, гравием и другим плотным материалом, чтобы придать им необходимый вес. При этом саму ветросиловую установку, как правило, полностью монтируют в близлежащем порту и с помощью грузового судна доставляют в место монтажа. В месте монтажа вышки ветросиловых установок поднимают с помощью плавучих кранов и монтируют на фундаменте. Использование плавучих кранов требует сравнительно больших затрат. Кроме того, транспортирование и поднятие вышки зависит в значительной мере от погодных условий. В описании к документу DE 102007002314 А 1 предусматривается, что предварительно изготовленный на суше фундамент оффшорной установки и, соответственно, при необходимости также полностью предварительно изготовленную ветросиловую установку подвешивают на специально оборудованном транспортном судне, например, с помощью канатов и таким образом соединяют с ним. Фундамент содержит погружное тело, подъмную силу которого можно увеличить, так что фундамент можно буксировать на место монтажа с помощью специального судна. Там фундамент при ослаблении подвески погружается. Транспортное судно снова освобождается от фундамента и удаляется от места монтажа. Специально оборудованное судно может представлять собой только лишь плавучее тело без собственного привода и его необходимо снова с помощью еще одного судна доставлять к месту монтажа. При этом сам фундамент и, соответственно, сама установка не являются при этом плавучими. В описаниях к документам DE 10206585 А 1 и DE 2359540 предусматривается, чтобы плавучий фундамент, по меньшей мере, частично изготавливался на суше или на территории порта, доставлялся на место монтажа и там погружался. Плавучий фундамент погружается, соответственно, под действием наполнения водой и при необходимости с помощью гидравлического погружения закрепляется на морском дне анкерным креплением. В соответствии с описанием к документу DE 2359540 на этот фундаментный плот устанавливают башенную конструкцию, которая также выполнена плавучей и предварительно изготовлена на суше. Башенную конструкцию буксируют в горизонтальном положении к месту монтажа, там поднимают с помощью контролируемого наполнения водой и при необходимости с помощью специальных подъмных механизмов и опускают в соответствующее углубление фундамента. Только после этого на башне можно монтировать верхнее строение, которое, как это предусмотрено в документе DE 2359540, изготовлено для добычи нефти. Верхнее строение, также предварительно изготовленное на суше или в порту, буксируют к месту монтажа и там монтируют на башне. В документе DE 10206585 А 1 описывается фундамент башни, который состоит из нескольких затопляемых по отдельности цилиндрических камер. Фундамент башни предварительно изготавливают на суше и в горизонтальном положении буксируют к месту монтажа. Там снова под контролем камеры наполняют водой, фундамент башни устанавливают в вертикальное положение и погружают. Фундамент башни возвышается над поверхностью воды с целью размещения верхнего строения оффшорной установки. Так как во время погружения плавучесть сильно нарушается, предусматривается наружная стабилизация. Задача настоящего изобретения заключается в том, чтобы предложить оффшорную установку с плавучим фундаментом, а также соответствующий фундамент, который прост в изготовлении и может транспортироваться к месту монтажа. Далее должен быть предложен соответствующий способ. Задача решается с помощью признаков независимых пунктов формулы изобретения. Оффшорная установка, в частности оффшорная ветросиловая установка, включает плавучий и погружаемый под действием наполнения полости водой фундамент, а также верхнее строение, на котором располагают функциональные узлы установки. Установка может представлять собой, например, оффшорную ветросиловую установку, в которой на фундаменте смонтирована вышка ветросиловой установки, а на ней, в свою очередь, расположены гондола и ротор, представляющие собой функциональные узлы. Фундамент согласно изобретению включает донную плиту, а также расположенный на донной плите цоколь. Цоколь в погруженном положении фундамента выступает над поверхностью воды, так что на нем простым способом и без производства подводных работ можно монтировать верхнее строение. Далее фундамент включает предпочтительно кольцеобразно расположенное вокруг цоколя, затопляемое плавучее тело. Благодаря предпочтительно кольцеобразному плавучему телу можно, несмотря на высоту цоколя, обеспечить благоприятное положение центра тяжести фундамента с цоколем, так что фундамент обладает повышенной плавучей устойчивостью и его можно буксировать в положении встраивания до места монтажа. Фундамент также благодаря обусловленному благоприятному положению центра тяжести можно погружать без внешней стабилизации в месте монтажа. При этом цоколь установки может также уже при предварительном изготовлении фундамента объединяться непосредственно с донной плитой, так что в результате этого отпадает необходимость в производстве соответствующих присоединительных работ в месте монтажа. Согласно одному из способов возведения оффшорной установки плавучий фундамент предварительно изготавливают на территории порта. После его изготовления плавучий фундамент буксируют к месту монтажа и там погружают. В заключение на месте монтажа установка комплектуется верхним строением, например вышкой ветросиловой установки, а также функциональными узлами установки,например гондолой и ротором. Согласно изобретению на территории порта бетонируют донную плиту фундамента, на донной плите монтируют цоколь верхнего строения и после монтажа цоколя производят монтаж предпочтительно кольцеобразно расположенного вокруг цоколя, затопляемого плавучего тела на донной плите и/или на цоколе. Таким образом, фундамент включает все нижнее строение установки, которое выступает как раз в обрез над поверхностью воды. С помощью способа согласно изобретению весь фундамент с цоколем можно предварительно изготовить уже на берегу или на понтоне на территории порта. Фундамент можно изготовить также и в сухом доке и в заключение спустить на воду. Цоколь предпочтительно изготавливают на территории порта из бетонных монтажных блоков, так что можно просто и быстро производить сборку фундамента. В результате этого исключается длительное время стоянки в порту, которое взаимосвязано с расходами. Бетонные монтажные блоки можно предварительно выгодно изготавливать и транспортировать в порт без использования дорогостоящих специальных транспортов для доставки. Однако на донной плите также можно монтировать уже предварительно изготовленный на суше цоколь, так что монтаж на донной плите можно произвести особо быстро. Цоколь можно также изготавливать из бетонных монтажных блоков. При этом плавучее тело также предпочтительно выполнено в основном из монтажных блоков, преимущественно из бетонных монтажных блоков. Благодаря этому все строительные элементы фундамента можно предварительно выгодно изготовить на суше и быстро смонтировать на территории порта. Необходимое время для производства монтажных работ на территории порта можно в результате этого выгодно сократить. При этом по меньшей мере одну наружную кольцевую стену плавучего тела изготавливают на донной плите предпочтительно из сборных элементов. Все же изготовление наружной кольцевой стены из монолитного бетона также принципиально допускается. При этом особое предпочтение следует отдавать монтажу кольцевой стены непосредственно на донной плите, так чтобы она одновременно образовала дно плавучего тела. В результате этого сооружение фундамента можно осуществлять с особой простотой. Плиту перекрытия плавучего тела также можно монтировать из сборных элементов или из монолитного бетона на наружной кольцевой стене. Если плита перекрытия выполняется из сборных элементов, то в таком случае будет целесообразно изготавливать сборные элементы в виде кольцевых сегментов, так что их просто можно размещать вокруг цоколя. Также и отдельные бетонные монтажные блоки кольцевой стены и цоколя можно выполнять в виде кольцевых сегментов, благодаря чему можно благоприятным образом осуществлять их монтаж и возводить устойчивую конструкцию. Однако бетонные монтажные блоки цоколя можно выполнять и как цельные кольца. Далее возможно также отдельные бетонные монтажные блоки кольцевой стены изготавливать в виде прямоугольных плоских плит, которые скрепляются друг с другом и монтируются в виде кольцевой стены. В любом случае за счет изготовления фундамента из бетонных монтажных блоков можно обеспечить предпочтительно быстрый монтаж на территории порта. Сборные элементы можно выгодно предварительно изготавливать за пределами порта и собирать простым образом в обладающий повышенной устойчивой плавучестью фундамент. Благодаря тому, что цоколь уже вмонтирован в фундамент, отпадает необходимость в производстве дорогостоящих строительных работ после погружения фундамента. Тем не менее, фундамент благодаря его устойчивой плавучести можно простым образом доставлять до места монтажа. Для стабилизации плавучего тела во время погружения будет целесообразно, если плавучее тело будет с помощью перегородок разделено на отдельные заполняемые водой камеры в виде кольцевых сегментов. Согласно другому варианту выполнения изобретения также будет целесообразно, если плавучее тело будет выполнено из нескольких закрытых резервуаров, в частности в виде кольцевых сегментов. Резервуары также можно наполнять водой с осуществлением контроля при погружении и при необходимости заполнять наполнителем. После погружения фундамента резервуары можно простым образом демонтировать и использовать в дальнейшем при возведении других установок. В другом варианте выполнения изобретения предусмотрено, что плавучее тело выполнено из множества закрытых бочкообразных резервуаров, которые расположены кольцеобразно вокруг цоколя. Резервуары можно изготавливать особенно выгодно и независимо от размеров цоколя использовать в дальнейшем для других установок. Далее плавучее тело может состоять также из нескольких плавучих камер, которые изготавливают предпочтительно из бетонных монтажных блоков. Также и их можно изготавливать с возможностью демонтажа. Плавучее тело и, соответственно, стальной или бетонный резервуар можно выполнять также только с частичной возможностью демонтажа, так что часть плавучего тела и, соответственно, резервуара можно использовать в качестве балласта, а другую часть использовать в дальнейшем. Части плавучего тела из конструктивных соображений могут также оставаться на погруженном фундаменте или использоваться для изготовления биотопов. После изготовления фундамента с цоколем и плавучим телом фундамент в положении монтажа буксируют из территории порта, например, на понтоне, спускают на воду, затем буксируют к месту монтажа и в заключение с помощью наполнения плавучего тела водой погружают в положение монтажа. При этом отпадает необходимость в поднятии или внешней стабилизации с помощью плавучих кранов или т.п. Однако фундамент может также полностью изготавливаться в сухом доке или на суше и в заключение спускаться на воду. Фундамент погружают на морское дно предпочтительно с помощью наполнения плавучего тела водой. Далее для погружения фундамента будет целесообразно, если также и внутреннее пространство цоколя ветросиловой установки будет затопляться водой. Наряду с этим будет также целесообразно, если внутреннее пространство плавучего тела и/или цоколя будет загружаться заполнителем с целью повышения веса фундамента. Однако вместо погружения на морское дно в зависимости от свойства почвы будет также целесообразно опускать плавучий фундамент на сваи с помощью наполнения плавучего тела водой. С помощью свай можно создать основание также и на плохом дне. Наряду с этим здесь можно одновременно обеспечить более благоприятную защиту вымоины, так как вода может протекать между сваями под фундамент. При этом целесообразно забивать в дно три сваи в основном точно по высоте. Для установки фундамента на сваи, при необходимости с помощью натяжных приспособлений, фундамент можно переместить относительно свай и таким образом произвести регулирование. В заключение промежуточное пространство между сваями и нижней стороной фундамента можно заполнить предпочтительно бетоном. Согласно предпочтительному варианту осуществления изобретения плавучее тело фундамента после погружения удаляется. Фундамент снабжен при этом предпочтительно тяжелой донной плитой, так что он и без заполнения песком или гравием уже обладает достаточной тяжестью. Демонтаж плавучего тела отличается особой простотой в том случае, если плавучее тело состоит из нескольких закрытых резервуаров. Наряду с этим будет целесообразно, если донная плита будет снабжена кольцевой опорной поверхностью. В результате этого особо благоприятным образом обеспечивается передача нагрузки на грунт в основании. Даже если донная плита и будет выполнена конусообразной, тем не менее, можно обеспечить достаточный вес донной плиты. Наряду с этим будет целесообразно, если верхнее строение установки будет выполнено предпочтительно из бетонных монтажных блоков в виде кольцевых сегментов. Их можно благоприятным образом предварительно изготавливать большими партиями и простым образом доставлять на строительную площадку. Согласно еще одному предпочтительному варианту выполнения изобретения бетонные монтажные блоки верхнего строения и/или цоколя стягиваются друг относительно друга и/или донной плиты в сухом состоянии. Герметизация, например, с помощью эпоксидной смолы при этом не требуется. Предпочтительно места контакта бетонных монтажных блоков перед натяжением шлифуются, так что обеспечивается ровное прилегание бетонных монтажных блоков. Однако в зависимости от исполнения бетонных монтажных блоков можно также произвести и герметизацию. Далее будет целесообразно, если в местах контакта, по меньшей мере, частично будет обеспечено сцепление для предотвращения сдвига или профилирование. Наряду с восприятием сил сцепление для предотвращения сдвига может при этом также использоваться для обеспечения точной посадки бетонных монтажных блоков. Далее будет целесообразно, если цоколь будет снабжен кольцевым крепежным фланцем для крепления стальной башни. Ее можно изготовить на суше и как одно целое смонтировать на цоколе. Далее будет целесообразно, если после погружения фундамента из внутреннего пространства цоколя и/или плавучего тела будет откачана вода. Внутреннее пространство, по меньшей мере, цоколя может в результате этого предпочтительным образом использоваться для складского помещения или для размещения технического оборудования установки. Наряду с этим будет также целесообразно, если после погружения фундамента внутреннее пространство цоколя и/или плавучего тела будет заполнено наполнителем, например песком или гравием. Далее другие преимущества изобретения описываются со ссылками на приведенные примеры осуществления и чертежи: фиг. 1 - вид в перспективе оффшорной установки согласно изобретению,фиг. 2 - вид в разрезе фундамента согласно изобретению,-3 020551 фиг. 3 - альтернативное исполнение фундамента,фиг. 4 - вид сверху на фундамент оффшорной установки согласно изобретению,фиг. 5 - вид в перспективе резервуара как части плавучего тела и фиг. 6 - вид в перспективе фундамента согласно изобретению с бочкообразными резервуарами. На фиг. 1 показано схематическое изображение оффшорной установки 1 согласно изобретению в частичном разрезе. Установка 1 в данном случае выполнена в качестве ветросиловой установки на фундаменте 2 согласно изобретению, однако вместо ветросиловой установки на фундаменте можно возводить и другую установку 1, например буровую платформу или т.п. Ветросиловая установка 1 включает плавучий фундамент 2, который в данном примере содержит донную плиту 3, цоколь 4, а также плавучее тело 5. Далее ветросиловая установка 1 включает вышку 6,моторную гондолу 7, а также ротор 8. Само собой разумеется, что вместо вышки 6 ветросиловой установки 1 на фундаменте можно установить и другое верхнее строение 6 с соответствующим функциональным оборудованием. Плавучий фундамент 2, который на фиг. 2 показан в разрезе, а на фиг. 3 в виде альтернативного исполнения в перспективе, включает согласно изобретению устойчивую донную плиту 3, которая выполнена предпочтительно из бетона и содержит гибкую арматуру. Донная плита 3 в данном случае выполнена круглой и имеет диаметр примерно 30-35 м. С нижней стороны донная плита может содержать углубление 14, так что донная плита 3 обладает кольцевой опорной поверхностью, как это очевидно на фиг. 2. Кроме того, донная плита 3 может быть выполнена легко конусообразной. В результате этого можно обеспечить более благоприятный перенос нагрузки на основание морского дна 13 при большом весе донной плиты 3. Донную плиту можно при этом изготовить на берегу из монолитного бетона и после этого на понтоне доставить в портовый бассейн или более целесообразно изготовить из монолитного бетона на понтоне. В заключение на находящемся в портовом бассейне понтоне цоколь 4 закрепляют на донной плите 3 с помощью натяжных приспособлений. При этом цоколь 4 может быть предварительно изготовлен на суше, а в портовом бассейне только закрепляться на донной плите 3 или же его можно изготовить в портовом бассейне на понтоне из бетонных монтажных блоков 15. Отдельные бетонные монтажные блоки 15 цоколя состоят здесь из отдельных кольцевых участков,причем каждый участок может, в свою очередь, также состоять из нескольких кольцевых сегментов 16,как это показано на фиг. 3. Для закрепления цоколя 4 на донной плите 3 в стене бетонных монтажных блоков 15 и, соответственно, в кольцевых сегментах 16 можно расположить известным образом каналы для натяжных приспособлений. Вместо ввода натяжных приспособлений в стену натяжные приспособления можно также расположить за пределами стены в полости 17 цоколя или за пределами цоколя 4. Расположение натяжных приспособлений внутри полости 17 цоколя 4 является более целесообразным с экономической точки зрения и при этом одновременно обеспечивается защита от воздействия коррозии. Наряду с этим можно также проходящие в каналах натяжные приспособления после натяжения герметично запрессовать известным образом с помощью заполнителя, чтобы таким образом обеспечить защиту от коррозии. Кольцевые сегменты 16 также можно натянуть с помощью натяжных приспособлений и в заключение при необходимости запрессовать. Для предотвращения вытекания заливочной массы здесь можно также при необходимости использовать и герметик. После монтажа цоколя 4 на донную плиту 3 в заключение на понтоне (на чертеже не показан) монтируют плавучее тело 5 фундамента 2. Плавучее тело 5 согласно первому варианту выполнения изобретения также состоит в основном из бетонных монтажных блоков 19, которые также были предварительно изготовлены, и их можно быстро монтировать в портовом бассейне. Здесь плавучее тело 5 расположено кольцеобразно вокруг цоколя 4 на донной плите. Благодаря этому с одной стороны цоколь 4 можно закреплять в донной плите 3 независимо от плавучего тела 5 и, если в этом возникнет необходимость, удалять плавучее тело 5 после погружения фундамента 2. Однако при необходимости плавучее тело также можно заполнить заполнителем, чтобы придать погруженному фундаменту достаточный вес. Однако в результате кольцевой геометрии плавучего тела 5 можно, в частности, обеспечить более благоприятное положение центра тяжести фундамента 2. Таким образом, фундамент 2 с плавучим телом 5 и цоколем 4 можно уже в порту полностью собрать до положения готовности к монтажу, спустить на воду, буксировать в готовом состоянии для возведения до места монтажа и там также погрузить в готовом состоянии для монтажа. Фундамент в варианте исполнения согласно изобретению обладает повышенной устойчивой плавучестью и его простым образом можно изготовить из сборных элементов, благодаря чему в порту можно осуществить быстрый монтаж. Бетонные монтажные блоки 19 плавучего тела могут в данном случае таким же образом, как и бетонные монтажные блоки цоколя 4, выполняться из кольцевых сегментов, как это показано на фиг. 2. В качестве альтернативного решения бетонные монтажные блоки 19, как это очевидно на фиг. 3, могут состоять также и из отдельных прямоугольных плит. Сборные элементы 19 плавучего тела закреплены относительно друг друга, а также и относительно донной плиты 3 с помощью соответствующих натяжных приспособлений. Согласно еще одному не показанному здесь альтернативному решению наружную кольцевую стену 9 плавучего тела 5 можно бетонировать на донную плиту 3 из монолитного бетона. После монтажа кольцевой стены 9 плавучего тела 5 в заключение на кольцевой стене 9 монтируют плиту перекрытия 20 плавучего тела 5. Плита перекрытия 20 может при этом представлять собой непрерывную кольцевую плиту перекрытия 20, как это показано в виде сверху на фиг. 4, или может быть выполнена в виде перекрытия элементов, как это очевидно на фиг. 3. Плита перекрытия 20 в данном случае может состоять из отдельных сборных элементов в виде кольцевых сегментов. Можно также использовать и комбинирование методов строительства, таких как изготовление из сборных элементов и монолитного бетона. Как это особо очевидно в разрезе на фиг. 2, плавучее тело выполнено таким образом, что донная плита 3 одновременно образует основание для плавучего тела 5. На фиг. 4 показан вид сверху на фундамент ветросиловой установки согласно настоящему изобретению, причем плита перекрытия 20 выполнена кольцеобразно из монолитного бетона. Штриховыми линиями изображены расширяющиеся по направлению вниз стены цоколя 4. Как очевидно далее на фиг. 4, для придания устойчивости плавучему телу 5 в плавучем теле 5 можно установить отдельные перегородки 21. Перегородки 21 могут при этом также предварительно изготавливаться в виде бетонных монтажных блоков. Перегородки 21 размещают предпочтительно таким образом, что образуются отдельные камеры 22 в виде кольцевых сегментов. С помощью перегородок 21, с одной стороны, повышается устойчивость плавучего тела 5, а с другой стороны, на месте установки можно обеспечить целенаправленное наполнение водой, чтобы таким образом можно было погрузить фундамент 2 без опасности опрокидывания в положении монтажа. Камеры 22 снабжены для этой цели, по меньшей мере, отверстием (на чертеже не показано) и, соответственно, соответствующими клапанами, чтобы обеспечивать целенаправленное наполнение водой. Альтернативный вариант исполнения плавучего тела 5 показан в перспективе на фиг. 5. Плавучее тело изготовлено при этом из нескольких резервуаров 23 предпочтительно в виде кольцевых сегментов,которые расположены вокруг цоколя 4 и закреплены на донной плите 3 и/или на цоколе 4. Плавучее тело 5 может в этом случае после погружения фундамента 2 особенно простым образом отсоединяться от фундаментной плиты и снова удаляться. Донная плита 3 имеет при этом такой большой вес, что она и после удаления залитого водой плавучего тела 5 все еще обладает достаточной тяжестью. Поэтому исполнение с отдельными резервуарами 23 особо предпочтительно для небольших ветросиловых установок 1. Также и резервуары 23 для целенаправленного наполнения водой снабжены одним или несколькими отверстиями и, соответственно, клапанами. Для демонтажа плавучего тела 5 и, соответственно, резервуаров 23 будет целесообразным, если внутреннее пространство резервуаров 23 будет выполнено с возможностью откачки, чтобы обеспечить повышение подъмной силы и транспортирование резервуара 23 по поверхности воды. Резервуары 23 в таком случае можно использовать для других возводимых ветросиловых установок 1. Резервуары 23 целесообразно выполнять в виде стальных резервуаров, однако подобным образом можно также использовать и плавучие резервуары и, соответственно, камеры плавучести из бетона или бетонных монтажных блоков. В связи с тем, что часто сооружают дорогостоящие искусственные биотопы и рифы, возможно все же также плавучее тело 5 после погружения оставить на фундаменте и открывать в различных местах, чтобы с помощью водообмена образовать биотоп. Однако в зависимости от места установки резервуары плавучего тела все же могут оставаться на погруженном фундаменте и использоваться для балластировки в конечном состоянии. На фиг. 6 показан еще один вариант исполнения изобретения, в котором плавучее тело 5 выполнено из нескольких бочкообразных резервуаров 23. Бочкообразные резервуары 23 можно изготавливать особо выгодно, так как их можно исполнять независимо от размеров фундамента 2 и цоколя 4. Резервуары 23 также распложены кольцеобразно вокруг цоколя 4, чтобы таким образом образовать плавучее тело 5. Фундамент 5 также и в этом варианте исполнения обладает хорошей плавучестью. Резервуары 23 могут,как было описано выше (фиг. 5), целенаправленно наполняться водой, чтобы можно было производить контролируемое погружение и предотвращать опрокидывание фундамента 2. Процесс погружения целесообразно начинать с наполнения водой сначала резервуара 23 и внутренней полости цоколя 4. В дальнейшем водой наполняются только резервуары 23, чтобы таким образом фундамент 2 полностью и равномерно опустился на морское дно 13. После погружения фундамента 2 резервуары 23 можно демонтировать и использовать в дальнейшем для других установок 1. Для обеспечения согласования с различными размерами установок 1 количество резервуаров 23 можно соответственно сократить или увеличить. Дальше в соответствии с исполнением согласно фиг. 6 отдельные резервуары 23 могут быть выполнены из стали, бетона или бетонных монтажных блоков или иметь комбинированное конструктивное исполнение. Так, например, нижние кольцевые сегменты бочкообразных резервуаров 23 могут быть изготовлены из бетона и после погружения фундамента 2 оставаться на месте монтажа, в то время как над кольцевыми сегментами устанавливают демонтируемые стальные резервуары. В зависимости от исполнения установки 1 и донной плиты 3 плавучие тела все же могут заполняться наполнителем и оставаться на донной плите 3 или же использоваться для изготовления биотопа. После изготовления фундамента 2 с цоколем 3 и плавучим телом 5 на понтоне или т.п., в портовом бассейне понтон в заключение буксируют на относительно большей глубине и погружают, так что фундамент 2 самостоятельно плывет в положение монтажа. Погружение фундамента 2 составляет при этом в состоянии плавучести предпочтительно максимум 6-10 м, так что спускание на воду можно производить вблизи порта или в портовом бассейне. В заключение фундамент 2 буксируется на место монтажа и там с помощью целенаправленного наполнения камер 22 или резервуаров 23 водой опускается на морское дно 13, как это показано на фиг. 2. Подготовка морского дна производится при этом традиционным способом с помощью каменной наброски. Однако возможны и другие меры по защите котлована. В частности, в варианте исполнения,согласно которому после погружения фундамента 2 производится удаление плавучего тела 5, необходимо уделять особое внимание защите котлована. Так, например, при демонтаже плавучего тела возвышающуюся над остающейся башней донную плиту можно снабдить направляющими устройствами для потока. Само собой разумеется, что направляющие устройства можно установить также и впоследствии или прикрепить вокруг, так что в результате этого предохраняется или же, по меньшей мере, ограничивается подмывание донной плиты. Это целесообразно производить особенно в Северном море. Однако в качестве альтернативы фундамент 2, как это показано на фиг. 1, можно опускать на сваи 24, если этого требуют геологические условия. Сваи 24 могут удерживать фундамент 2 на высоте морского дна или на предварительно определенном расстоянии над ним. Для этого в морское дно 13 забивают три сваи предпочтительно точно по высоте. Для обеспечения необходимого выравнивания фундамент 2 сначала закрепляют на сваях 24. В заключение с помощью зажимных приспособлений (на чертеже не показаны) производят точное регулирование и затем заливают промежуточное пространство 25 между сваями 24 и фундаментом 2. И в заключение фундамент 2 и, соответственно, плавучее тело 5 полностью наполняют водой. Однако в следующем примере исполнения изобретения для точного регулирования плавучее тело 5 сначала наполняют водой и опускают на сваи 24. Для соединения свай 24 с фундаментом 2 и обеспечения точного выравнивания по высоте плавучее тело 5 можно в заключение с помощью частичной откачки воды из плавучего тела 5 снова поднять на небольшую высоту и заполнить промежуточное пространство 25 между сваями 24 и нижней стороной фундамента 2 заливочной массой. Если в этом варианте исполнения донная плита 3 не расположена непосредственно на морском дне, то в таком случае вода может протекать под донной плитой между сваями 24, в результате чего не потребуется производить никаких дополнительных мер для защиты котлована. После погружения фундамента можно при необходимости демонтировать плавучее тело 5 и, соответственно, соответствующие резервуары или камеры плавучести. Если при пригодном для этого основании фундамент 2 располагается непосредственно на морском дне, следовательно, без свай 24, то в таком случае будет целесообразно фундамент 2 и, соответственно,донную плиту, по меньшей мере, частично, однако, предпочтительно по всей поверхности залить, например, бетоном. Фундамент при этом выравнивается в отношении морского дна и точно регулируется и закрепляется в этом положении с помощью заливки бетоном. После того как фундамент будет погружен в месте монтажа, производят комплектование ветросиловой установки 1 вышкой 6, моторной гондолой 7 и ротором 8 на месте возведения. При этом можно использовать вышку 6 из бетонных монтажных блоков 27 или стальную вышку. Бетонные монтажные блоки 15, 16, 27 цоколя 4 и, соответственно, также башни 6 ветросиловой установки 1, которая, так же как и цоколь 4, может быть выполнена в соответствии с предписанными указаниями из монтажных блоков 15 или кольцевых сегментов 16, скрепляются между собой в сухом состоянии, т.е. без использования герметика или средства, повышающего адгезию, например, эпоксидной смолы. Бетонные монтажные блоки 15, 16, 27 можно при этом перед скреплением прошлифовать, чтобы обеспечить гладкую поверхность прилегания и надежное соединение с соответствующим прилегающим сборным элементом 15, 27. Участки контакта сборных элементов 15, 27 могут при этом быть выполненными гладкими или же снабжаться сцеплением для предотвращения сдвига. Они могут служить не только для восприятия сил, но также и для точного размещения в необходимом положении сборных элементов 15, 27 относительно друг друга. Бетонные монтажные блоки 19 плавучего тела 5 также можно монтировать описанным способом. И, наконец, на цоколе 4 можно расположить крепежный фланец 18, как это показано на фиг. 3, чтобы установить при необходимости предварительно изготовленную вышку 6 из стали на цоколе 4 на месте сооружения. Фланец 18 может быть выполнен при этом в виде резьбового фланца или в виде фланца для крепления с помощью стяжных приспособлений. Крепежный фланец 18 выполнен для этой цели кольцеобразно и имеет, по существу, U- или L-образное поперечное сечение. Стальную башню можно изготовить предварительно или же собирать из отдельных, например, кольцевых элементов с соответствующими фланцами на месте сооружения. Если же башня 6 выполнена, напротив, из бетонных монтажных блоков 27, то в таком случае она так же как и цоколь 4 закрепляется на донной плите 3 и/или на цоколе 4. Стяжные приспособления могут при этом проходить в полых трубах стен бетонных монтажных блоков 15, 27 или располагаться снаружи,причем они предпочтительно проходят во внутренней полости цоколя 4 или башни 6. Наряду с этим возможно также предусмотреть на различной высоте как на цоколе 4, так и на башне 6 анкеры, чтобы башню 6 и, соответственно, цоколь 4 закреплять только на частичном отрезке длины. В результате этого облегчается процесс последующего натяжения. Такие анкеры можно расположить также изнутри или снаружи. Наряду с этим проходящие во внутренней полости 17 цоколя 4 и, соответственно, башни 6 натяж-6 020551 ные приспособления можно в месте соединения натягивать наружу, чтобы таким образом облегчить процесс натяжения. Кроме того, может быть предусмотрено, что, по меньшей мере, из внутренней полости 17 цоколя 4 можно откачать воду и использовать ее в качестве аппаратного или складского помещения. В этом случае будет целесообразно опорожнить также и внутреннее пространство 26 плавучего тела 5 и заполнить его песком, гравием или другим плотным заполнителем, чтобы придать, таким образом, фундаменту 2 необходимую тяжесть. Однако в зависимости от структуры грунта целесообразно будет также заполнить и внутреннюю полость 17 цоколя 4 заполнителем. Далее можно также и из кольцевого пространства 26 плавучего тела, по меньшей мере, в том случае, если оно разделено на камеры 22, по меньшей мере, частично откачать воду и использовать также в качестве складского помещения. Изобретение не ограничивается только изображенными примерами. Так, например, само собой разумеется, можно использовать фундаменты 2 и некруглого сечения. Следовательно, кольцеобразно расположенное плавучее тело 5 также может не быть круглым и может иметь другую замкнутую в себе форму, например овал. Плавучее тело может также быть выполнено не кольцеобразным или в виде открытого кольца, если в результате этого можно будет обеспечить устойчивое положение фундамента. Модификации и комбинации в рамках формулы изобретения также подпадают под действие изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Фундамент (2) оффшорной установки (1), который обладает плавучестью и при наполнении полости водой может погружаться, где фундамент (2) включает донную плиту (3), расположенный на донной плите (3) цоколь (4), на котором может монтироваться верхнее строение (6) оффшорной установки, а также расположенное вокруг цоколя (4) затопляемое плавучее тело (5), отличающийся тем, что донная плита (3) выполнена из бетона и затопляемое плавучее тело (5) состоит из нескольких кольцеобразно расположенных вокруг цоколя (4) плавучих подъемных тел, содержащих по меньшей мере одно отверстие и по меньшей мере один клапан для обеспечения возможности целенаправленного заполнения водой плавучих подъемных тел, причем цоколь (4) выполнен таким образом, чтобы он при нахождении фундамента (2) в погруженном состоянии выступал над поверхностью воды (12). 2. Фундамент по предыдущему пункту, отличающийся тем, что плавучее тело (5) состоит, главным образом, из бетонных монтажных блоков в виде кольцевых сегментов. 3. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) состоит из нескольких плавучих подъмных тел, выполненных из бетонных монтажных блоков. 4. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) состоит из нескольких закрытых резервуаров (23) в виде кольцевых сегментов. 5. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) состоит из нескольких закрытых бочкообразных резервуаров (23), которые расположены кольцеобразно вокруг цоколя. 6. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) снабжено наружной кольцевой стеной (9) из бетонных монтажных блоков (19), которые смонтированы непосредственно на донной плите (3). 7. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) содержит плиту перекрытия (20), которая состоит из бетонных монтажных блоков. 8. Фундамент по одному из предыдущих пунктов, отличающийся тем, что внутренняя полость (17,26) плавучего тела (5) и/или цоколя (4) может заполняться наполнителем. 9. Фундамент по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) фундамента (2) после погружения может, по меньшей мере, частично демонтироваться. 10. Фундамент по одному из предыдущих пунктов, отличающийся тем, что донная плита (3) снабжена кольцевой опорной поверхностью. 11. Фундамент по одному из предыдущих пунктов, отличающийся тем, что цоколь (4) выполнен из бетонных монтажных блоков (15) в виде кольцевых сегментов. 12. Фундамент по одному из предыдущих пунктов, отличающийся тем, что бетонные монтажные блоки (15) цоколя (4) прикреплены друг к другу и/или к донной плите (3) в сухом состоянии. 13. Фундамент по одному из предыдущих пунктов, отличающийся тем, что места контакта бетонных монтажных блоков (15) перед закреплением прошлифованы. 14. Фундамент по одному из предыдущих пунктов, отличающийся тем, что места контакта, по меньшей мере, частично снабжаются сцеплением для предотвращения сдвига. 15. Фундамент по одному из предыдущих пунктов, отличающийся тем, что цоколь (4) снабжается кольцевым крепежным фланцем (18) для закрепления стальной башни (6) ветросиловой установки. 16. Фундамент по одному из предыдущих пунктов, отличающийся тем, что фундамент (2) опущен на сваи (24), причем промежуточное пространство (25) между сваями (24) и нижней стороной фундамента (2) заполнено бетоном. 17. Фундамент по одному из предыдущих пунктов, отличающийся тем, что из внутренней полости(17, 26) цоколя (4) и/или плавучего тела (5) можно откачивать воду. 18. Фундамент по одному из предыдущих пунктов, отличающийся тем, что фундамент (2) представляет собой фундамент (2) оффшорной ветросиловой установки. 19. Оффшорная установка (1) с фундаментом (2) по одному из предыдущих пунктов. 20. Оффшорная установка (1) по предыдущему пункту, отличающаяся тем, что верхнее строение (6) оффшорной установки (1) выполнено из бетонных монтажных блоков (27) в виде кольцевых сегментов. 21. Оффшорная установка (1) по предыдущему пункту, отличающаяся тем, что бетонные монтажные блоки (27) верхнего строения (6) прикреплены друг к другу или к донной плите (3) в сухом состоянии. 22. Оффшорная установка (1) по одному из пп.19-21, отличающаяся тем, что фундамент представляет собой фундамент оффшорной ветросиловой установки. 23. Способ сооружения оффшорной установки (1), согласно которому плавучий фундамент (2), содержащий донную плиту (3), цоколь (4) и плавучее тело (5), расположенное вокруг цоколя (4), предварительно изготавливают на территории порта, после изготовления буксируют в место возведения и погружают, отличающийся тем, что сначала на территории порта бетонируют донную плиту (3) фундамента(2), после бетонирования донной плиты (3) на донной плите (3) монтируют цоколь (4) верхнего строения(6) посредством его прикрепления к фундаменту, после монтажа цоколя (4) монтируют несколько плавучих подъмных тел, содержащих по меньшей мере одно отверстие и по меньшей мере один клапан для обеспечения возможности целенаправленного заполнения водой плавучих подъемных тел, кольцеобразно расположенных вокруг цоколя (4) и образующих затопляемое плавучее тело (5), причем цоколь (4) выполнен таким образом, чтобы он при нахождении фундамента (2) в погруженном состоянии выступал над поверхностью воды (12), причем цоколь (4) комплектуют верхним строением (6) и функциональными узлами (7, 8) установки на месте монтажа. 24. Способ по предыдущему пункту, отличающийся тем, что несколько плавучих подъемных тел по меньшей мере одной наружной кольцевой стены (9) плавучего тела (5) сооружают из сборных бетонных монтажных блоков (19) на донной плите (3). 25. Способ по одному из предыдущих пунктов, отличающийся тем, что плиту перекрытия (20) плавучего тела (5) монтируют на кольцевой стенке (9) плавучего тела (5) такими методами строительства,как изготовление из сборных элементов или монолитного бетона. 26. Способ по одному из предыдущих пунктов, отличающийся тем, что фундамент (2), по меньшей мере, частично изготавливают на понтоне. 27. Способ по одному из предыдущих пунктов, отличающийся тем, что после изготовления фундамента (2) с цоколем (4) и плавучим телом (5) на территории порта фундамент (2) буксируют из порта в состоянии монтажа, спускают на воду, после этого буксируют до места возведения и в заключение после наполнения плавучего тела (5) водой погружают в положение монтажа. 28. Способ по одному из предыдущих пунктов, отличающийся тем, что плавучий фундамент (2) опускают на сваи (24), причем промежуточное пространство (25) между сваями (24) и нижней стороной фундамента (2) заполняют бетоном. 29. Способ по одному из предыдущих пунктов, отличающийся тем, что перед заполнением фундамент (2) с помощью натяжных приспособлений закрепляют на сваях (24) и регулируют. 30. Способ по одному из предыдущих пунктов, отличающийся тем, что плавучее тело (5) фундамента (2) после погружения демонтируют. 31. Способ по одному из предыдущих пунктов, отличающийся тем, что верхнее строение (6) и/или цоколь (4) сделаны из бетонных монтажных блоков (15, 27), которые прикрепляют друг к другу и/или к фундаменту (2) в сухом состоянии. 32. Способ по одному из предыдущих пунктов, отличающийся тем, что места контакта бетонных монтажных блоков (15, 27) перед закреплением шлифуют. 33. Способ по одному из предыдущих пунктов, отличающийся тем, что после погружения фундамента (2) из внутреннего пространства (17, 26) цоколя (4) и/или плавучего тела (5) откачивают воду и/или заполняют наполнителем.
