Детектор утечки газа, способ и устройство для обнаружения утечки газа

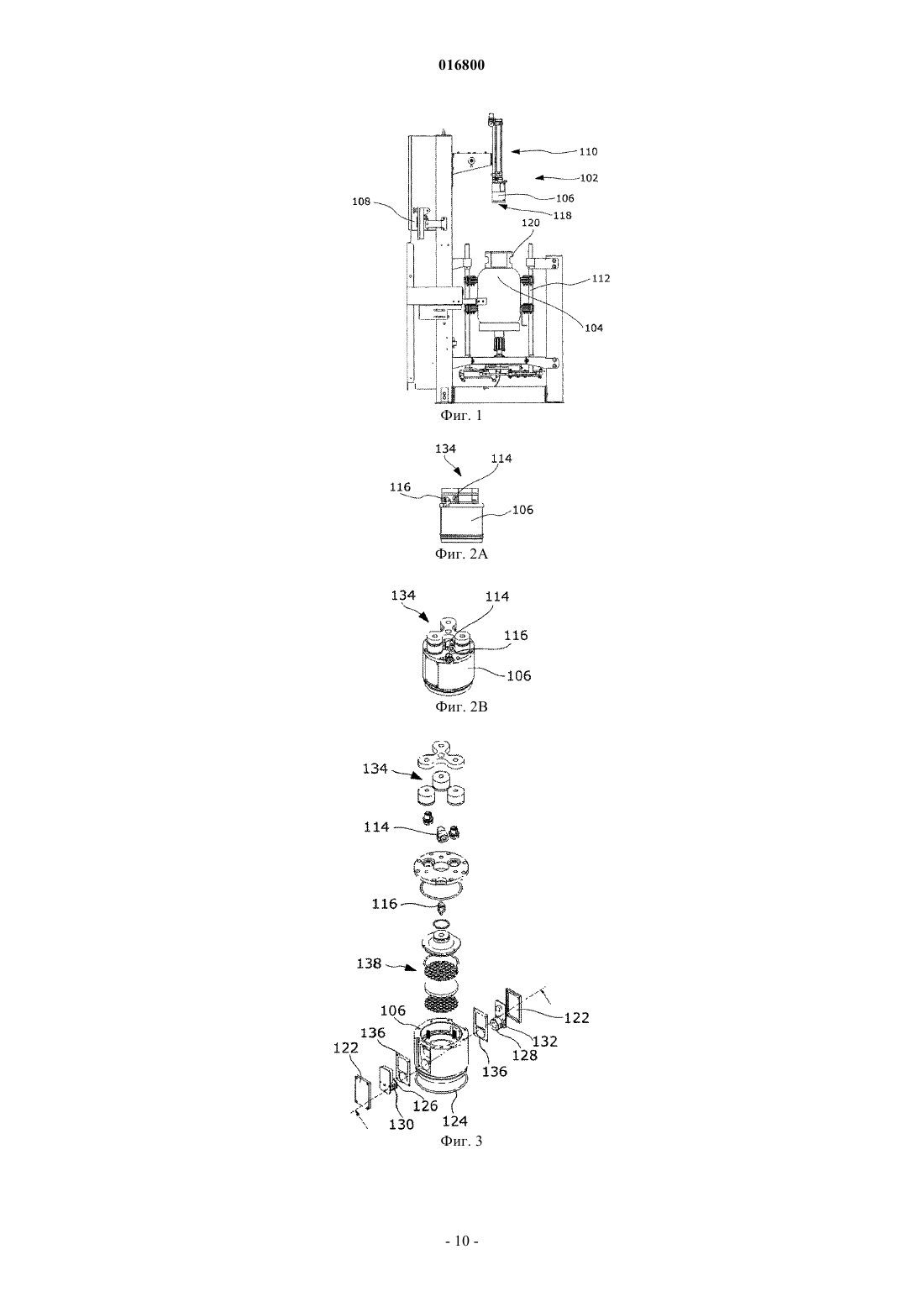

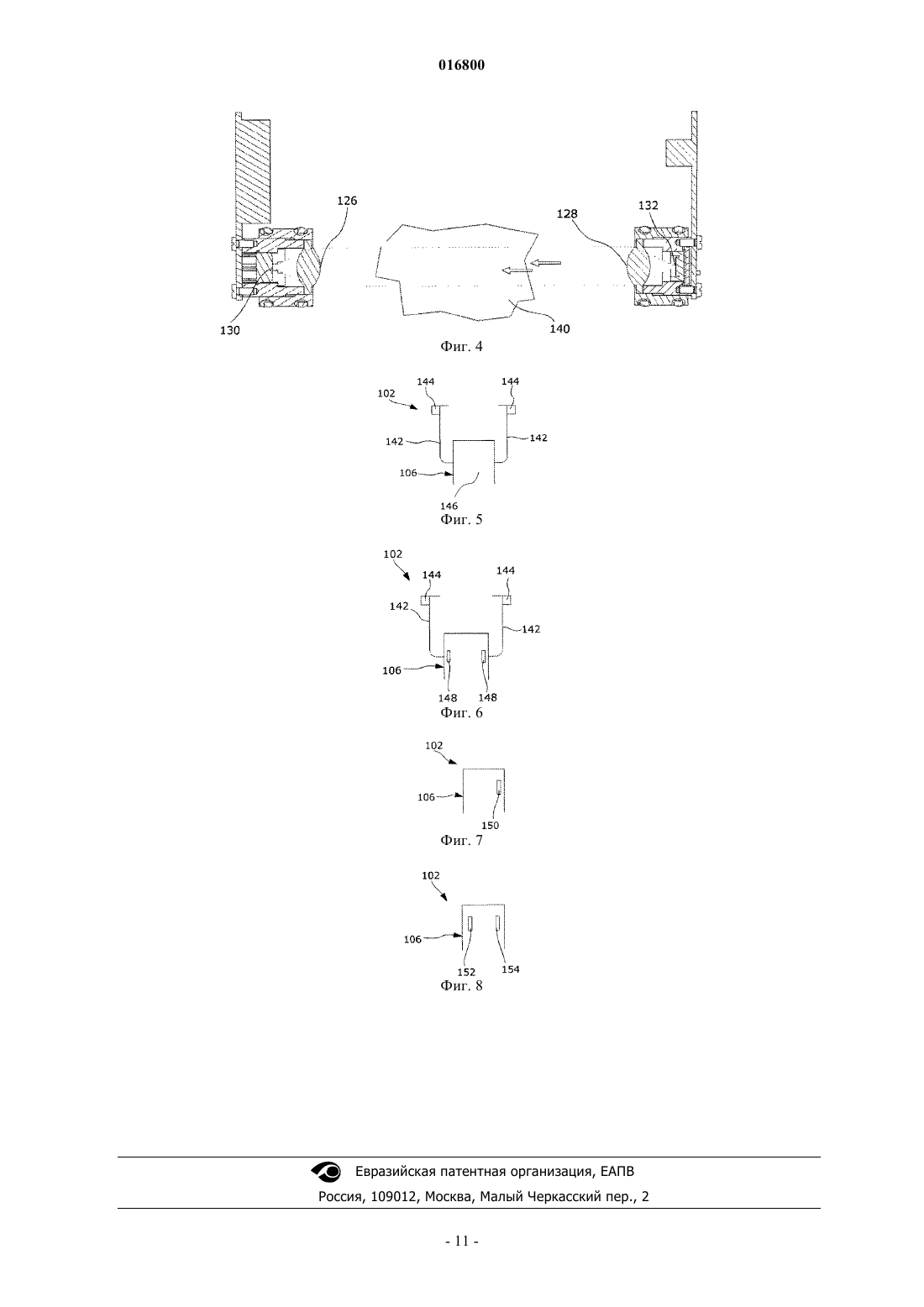

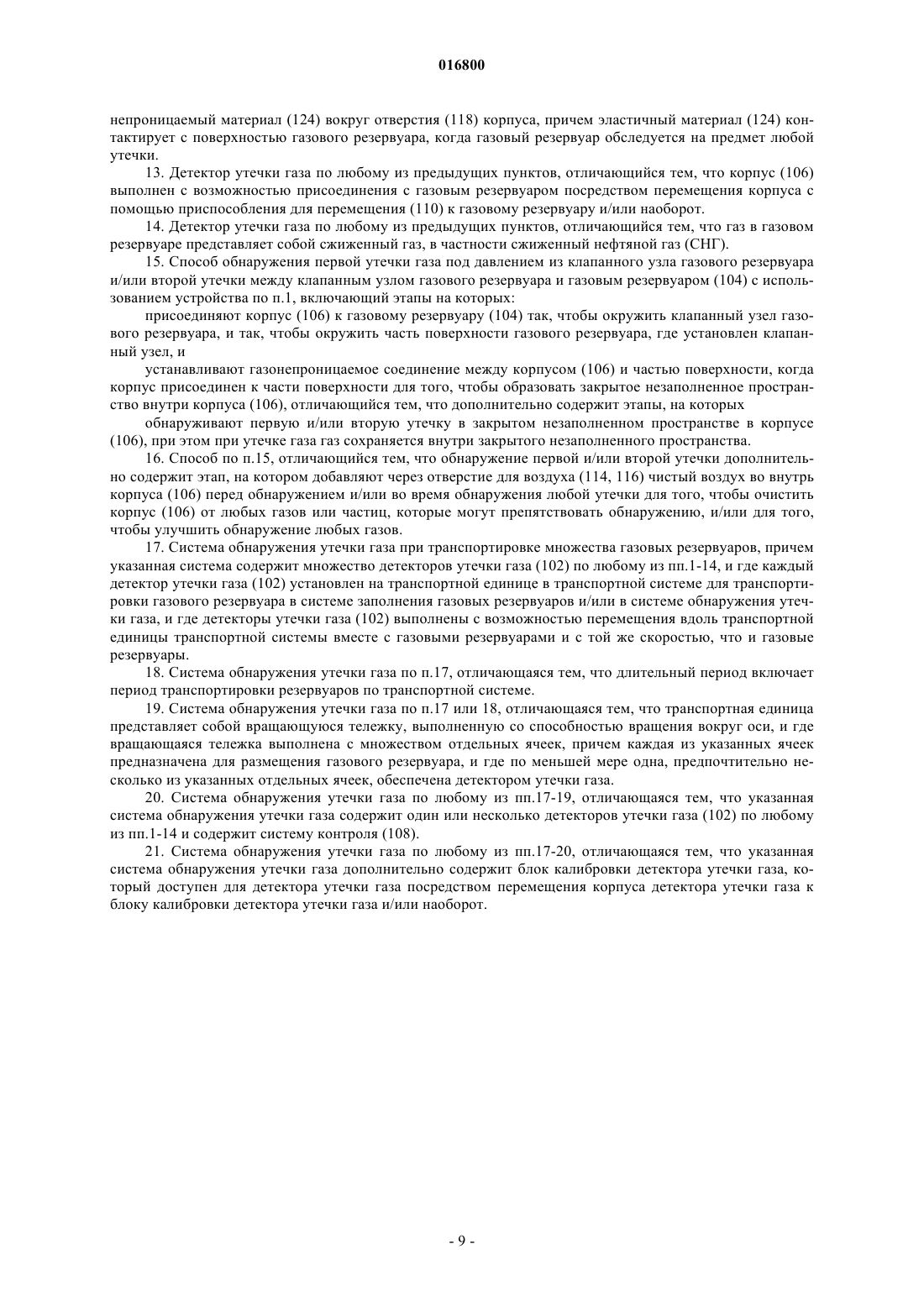

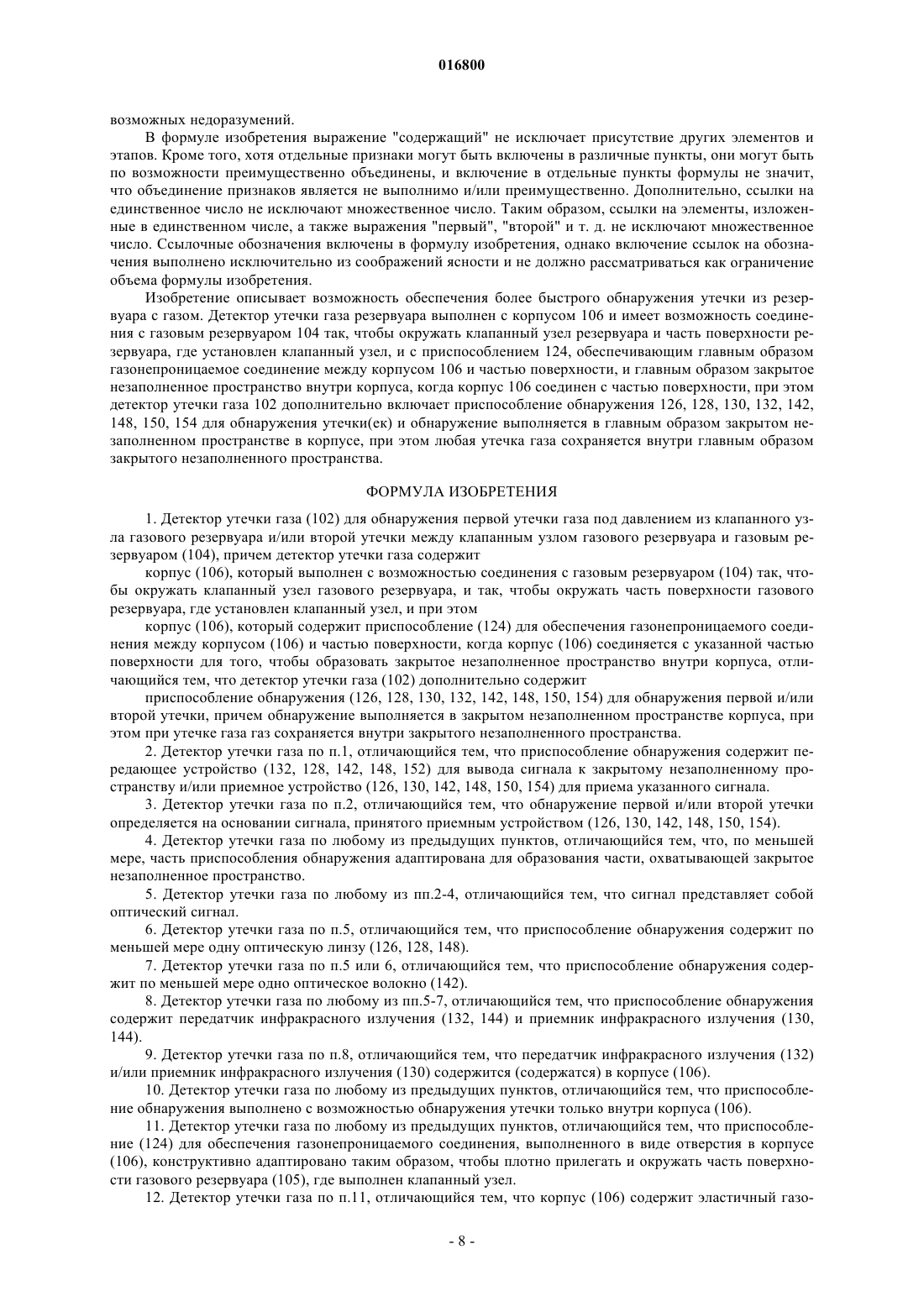

ДЕТЕКТОР УТЕЧКИ ГАЗА, СПОСОБ И УСТРОЙСТВО ДЛЯ ОБНАРУЖЕНИЯ УТЕЧКИ ГАЗА Описан детектор утечки газа, обеспечивающий более точное и/или быстрое обнаружение утечек из резервуара с газом, причем указанный детектор утечки газа выполнен с корпусом 106, который выполнен с возможностью соединения с газовым резервуаром 104 так, чтобы окружать клапанный узел резервуара и также возможно часть поверхности резервуара, где установлен клапанный узел, и с приспособлением 124 для обеспечения главным образом газонепроницаемого соединения между корпусом 106 и частью поверхности, и главным образом закрытого незаполненного пространства внутри корпуса, когда корпус 106 присоединен к части поверхности, и при этом детектор утечки газа 102 дополнительно включает приспособление обнаружения 126, 128, 130, 132, 142, 148, 150,154 для обнаружения утечки(утечек) и обнаружение выполняется в главным образом закрытом незаполненном пространстве корпуса, когда любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства. 016800 Область изобретения Изобретение относится к детектору утечки газа, и в частности к детектору утечки газа для обнаружения утечки находящегося под давлением газа, такого как сжиженный нефтяной газ, из газового резервуара в области, защищенной от взрывов. Также изобретение относится к блоку калибровки детектора утечки газа. Предпосылки изобретения Заправка резервуаров одним или несколькими газами является стандартной задачей при упаковке газа, например, для транспортировки и хранения. В области заправки резервуаров газом, таким как сжиженным нефтяным газом - также известным как СНГ, часто используются системы заправки и/или системы транспортировки с поворотными площадками и вращающимися тележками. Для того чтобы быть уверенным, что в газовых резервуарах нет утечки, один или несколько детекторов утечки газа обычно установлены в таких системах. В случае обнаружения утечки газа из газового резервуара, данный резервуар будет отсортирован или автоматически, или в ручную. Из-за опасности возникновения пламени и/или взрыва в таких условиях все действия выполняют безопасным способом, в частности, для предотвращения возникновения искр. Данный тип системы заправки газом с обнаружением утечек используется для заполнения нескольких сотен и даже тысяч резервуаров в час сжиженным нефтяным газом (СНГ), а также обнаружения утечки в них. В документе FR2785049 описаны газовые баллоны, которые прибывают на платформу 1 и расположены 3 на оси ZZ. Колпак 6 накрывает верхнюю часть баллона и после воздушной промывки 10, 62, дополнительный воздух и любой газ проходят через клапан 19 к анализатору поглощения в инфракрасной области спектра 141. Наконец, клапан открывается, и понижение давления перемещает остающийся воздух и газ через анализатор. Электронный блок 142 анализирует результаты и подает сигнал на модуль 5,который контролирует последующий путь баллона. В документе FR2764978 описана система для обнаружения утечки газа из газовой камеры и клапана, содержащая мобильную крышку, которая полностью закрывает клапанный узел. Установлен инфракрасный датчик, который чувствителен к присутствию газа, который находится внутри камеры. Все это соединено с трубой, которая выходит из крышки, окружающей клапанный узел, для того, чтобы взять пробу газа под крышкой. На расстоянии от инфракрасного датчика выполнено устройство для проталкивания газа по трубе, из мобильной крышки, через инфракрасный датчик и далее в окружающую атмосферу. Диаметр, по меньшей мере, части трубопровода уменьшен для того, чтобы обеспечить скорость газового потока выше 10 м/с. Труба диаметром 5 мм и меньше должна использоваться, чтобы достичь скорости газового потока 20-70 м/с. Обнаружено, что известные из уровня техники системы не обеспечивают того, что любой из газовых резервуаров с утечкой будет обнаружен в положенное время, при этом факторы, такие как способность обнаружения утечек и заполнения таких систем также принимаются во внимание. Автор данного изобретения уверен, что улучшенный детектор утечки газа, способ обнаружения утечки и система обнаружения принесут пользу, и в следсвтвии этого разработал данное изобретение. Суть изобретения Как видно объектом данного изобретения является обеспечение улучшенного детектора утечки газа, способа обнаружения утечки и системы обнаружения утечки. Предпочтительно, изобретение уменьшает, смягчает и устраняет один или более изложеных выше или других недостатков как отдельно, так и в любых комбинациях. Соответственно, обеспечен детектор утечки газа для обнаружения первой утечки газа под давлением из клапанного узла газового резервуара и/или из любых дополнительно возможных выпускных отверстий, таких как защищающее от перегрева выпускное отверстие клапанного узла, и/или второй утечки между клапанным узлом газового резервуара и газовым резервуаром, например возле втулки между клапанным узлом и верхней частью газового резервуара, причем детектор утечки газа содержит: корпус, который выполнен с возможностью соединения с газовым резервуаром так, чтобы окружать по меньшей мере клапанный узел газового резервуара, и так чтобы окружать предпочтительно часть поверхности газового резервуара, где установлен клапанный узел, при этом корпус содержит приспособление для обеспечения главным образом газонепроницаемого соединения между корпусом и частью поверхности, когда корпус соединяется с частью поверхности для того,чтобы образовать главным образом закрытое незаполненное пространство внутри корпуса, при этом детектор утечки газа дополнительно содержит приспособление обнаружения для обнаружения первой утечки и/или второй утечки, при этом приспособление обнаружения установлено в главным образом закрытом незаполненном пространстве корпуса, в результате чего любая утечка газа может быть обнаружена, когда любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства. Таким образом, обеспечивается улучшенный детектор утечки газа. Возможное преимущество обеспечения главным образом закрытого незаполненного пространства заключается в том, что любая утечка газа будет сохраняться в нем. Если или когда происходит утечка газа из газового резервуара, концентра-1 016800 ция газа будет относительно увеличиваться внутри главным образом закрытого незаполненного пространства в сравнении с известными из уровня техники детекторами, где газ транспортировался из главным образом закрытого незаполненного пространства. Относительное увеличение концентрации газа внутри корпуса имеет возможное преимущество в том, что может быть обеспечено улучшенное обнаружение и возможно, что время обнаружения может быть относительно уменшено по сравнению с детектором утечки, где газ транспортировался из корпуса или так называемого колпака, или по сравнению с детектором утечки, где газ равномерно вытеснялся из корпуса или колпака для обнаружения за пределами корпуса. Главным образом закрытое незаполненное пространство означает в данном описании пространство,куда газ может поступать, но откуда любой газ не имеет возможности или не способен выйти при нормальных условиях. Газ, поступивший в главным образом закрытое незаполненное пространство, может быть, например газом как таковым, вытесненным из газового резервуара, но он может дополнительно или альтернативно быть относительно небольшим количеством воздуха, например промывочным воздухом и/или турбулентным воздухом, который все еще не был удален. Возможное преимущество от выполнения приспособления обнаружения для обнаружения первой утечки и/или второй утечки, причем обнаружение выполняется в главным образом закрытом незаполненном пространстве корпуса, когда любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства, заключается в том, что нет необходимости транспортировки любой утечки газа из корпуса для обнаружения утечки газа. Это имеет возможное преимущество в экономии времени и дополнительно возможно также то, что концентрация газа относительно не снижается так как отсутствует транспортировка газа, и возможно необходим дополнительный воздух для транспортировки газа, например для дистанционного обнаружения наличия утечки газа. Когда приспособление обнаружения содержит выводящее приспособление для вывода сигнала к главным образом закрытому незаполненному пространству и/или где приспособление обнаружения содержит приемное приспособление для приема сигнала вместе по меньшей мере с одним возможным изменением сигнала из-за того, что сигнал был послан через главным образом закрытое незаполненное пространство, возможное преимущество заключается в том, что могут быть использованы датчик инфракрасного излучения или принцип обнаружения, подобно или в дополнение к системе камер, основанной на излучении света и использующей светочувствительный элемент в качестве приемника излученного света. В таких системах, где обнаружение происходит на основании оптических приемных приспособлений, а также в системе, где обнаружение возможно на основании аудио-технического приемного приспособления, такого как микрофон, обнаружение первой утечки и/или второй утечки соответствует и определяется на основании сигнала принятого приемным приспособлением. Когда по меньшей мере часть приспособления обнаружения адаптирована для образования части корпуса, охватывающей главным образом закрытое незаполненное пространство, возможное преимущество заключается в том, что часть приспособления обнаружения находится так близко к какой-либо утечке газа, насколько это возможно. Дополнительно, в примере, когда часть приспособления обнаружения содержит переднюю часть линзы или другого оптического элемента, который образует часть внутренней стенки корпуса, эта часть приспособления для обнаружения может быть легко очищена, и таким образом обслуживание детектора утечки легко выполняется. В соответствии с предпочтительными вариантами осуществления изобретения сигнал представляет собой световой сигнал, и/или приспособление обнаружения содержит по меньшей мере одну оптическую линзу и/или приспособление обнаружения содержит источник инфракрасного излучения и приемник инфракрасного излучения. При выполнении одной или нескольких оптических линз в качестве части приспособления обнаружения, возможное преимущество заключается в том, что определенный профиль пучка света может быть обеспечен в качестве сигнала внутри корпуса. В соответствии с предпочтительными вариантами осуществления изобретения сигнал представляет собой световой сигнал, и/или приспособление обнаружения содержит по меньшей мере одно вогнутое зеркало, и/или приспособление обнаружения содержит источник света для передачи света с выбранным фокусом. При выполнении одного или нескольких вогнутых зеркал в качестве части приспособления обнаружения, возможное преимущество заключается в том, что пучок света с определенным фокусом может быть обеспечен в качестве сигнала внутри корпуса. В соответствии с предпочтительными вариантами осуществления изобретения, сигнал представляет собой световой сигнал, и/или приспособление обнаружения содержит по меньшей мере одну оптическую призму, и/или приспособление обнаружения содержит источник света для передачи света с несколькими длинами волн. При выполнении одной или нескольких оптических призм в качестве части приспособления обнаружения, возможное преимущество заключается в том, что пучок света с несколькими длинами волн может быть обеспечен в качестве сигнала внутри корпуса. В соответствии с предпочтительными вариантами осуществления изобретения, приспособление обнаружения содержит по меньшей мере одно оптическое волокно, проходящее к и/или из источника света-2 016800 и приемника света, соответственно. Возможное преимущество приспособления обнаружения, содержащего по меньшей мере одно оптическое волокно заключается в том, что выводящее свет или излучающее приспособление и/или приспособление, принимающее свет могут быть выполнены на расстоянии от корпуса, так как оптическое волокно может быть использовано для проведения света к корпусу и/или из корпуса. Понятно, что выводящее и приемное приспособления, такие как излучатель света и приемник света,могут быть выполнены в совмещенном блоке. Также понятно, что отражающее приспособление, такое как зеркало, может быть использовано и выполнено в корпусе для того, чтобы отражать сигналы внутри корпуса. Отражающее приспособление может быть выполнено для того, чтобы использовать совмещенный блок и/или для того, чтобы увеличить длину пути, которую сигнал проходит внутри корпуса перед тем, как быть принятым. В соответствии с предпочтительным вариантом осуществления источник инфракрасного излучения и/или инфракрасный приемник содержится/содержатся в корпусе. Таким образом, возможное преимущество заключается в том, что оптическое волокно может быть опущено, что делает возможным использование меньшего количества необходимых компонентов в детекторе утечки газа. Когда приспособление обнаружения для обнаружения, если существует, первой утечки и/или второй утечки, выполнено для обнаружения любого газа, который присутствует только внутри корпуса, оно представляет собой особо предпочтительный вариант осуществления. Дополнительно, в соответствии с предпочтительным вариантом осуществления изобретения, приспособление для обеспечения главным образом газонепроницаемого соединения содержит то, что форма отверстия в корпусе конструктивно адаптирована для того, чтобы плотно прилегать и окружать часть поверхности газового резервуара в непосредственной близости от клапанного узла. Приспособление для обеспечения главным образом газонепроницаемого соединения может содержать корпус, выполненный с эластичным главным образом газонепроницаемым материалом вокруг отверстия корпуса, причем эластичный материал контактирует с поверхностью газового резервуара в непосредственной близости от клапанного узла, когда газовый резервуар обследуется на предмет любой утечки. Дополнительные преимущественные варианты осуществления детектора утечки газа описаны в формуле изобретения. В соответствии с объектом обеспечения улучшенного способа обнаружения утечки, предлагается способ обнаружения первой утечки газа под давлением из клапанного узла газового резервуара и/или второй утечки, например возле втулки между клапанным узлом газового резервуара и газовым резервуаром, способ включает этапы на которых присоединяют корпус к газовому резервуару так, чтобы окружить клапанный узел газового резервуара и так, чтобы окружить часть поверхности газового резервуара, где установлен клапанный узел, и обеспечивают главным образом газонепроницаемое соединение между корпусом и частью поверхности, когда корпус присоединен к части поверхности для того, чтобы образовать главным образом закрытое незаполненное пространство внутри корпуса, при этом способ дополнительно содержит этапы, на которых обнаруживают первую и/или вторую утечку в главным образом закрытом незаполненном пространстве в корпусе, пока любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства. Возможные преимущества способа следуют из описанного в отношении детектора утечки газа и/или из дальнейшего описания. Когда или если способ дополнительно содержит этап, на котором добавляют газ во внутрь корпуса перед обнаружением и/или во время обнаружения любой утечки, возможное преимущество заключается в том, что корпус может быть очищен от любых газов и частей, которые могут препятствовать обнаружению и/или обнаружение любого газа может быть улучшено тем, что любая утечка газа не может скрыться от обнаружения. В соответствии с обеспечением улучшенной системы обнаружения утечки, предлагается система обнаружения утечки, которая содержит один и несколько детекторов утечки газа, описанных в данном описании, и систему контроля. Когда или если система обнаружения утечки содержит множество детекторов утечки газа, где каждый детектор утечки газа установлен на транспортной единице в транспортной системе для транспортировки газового резервуара в системе заполнения газовых резервуаров и/или в системе обнаружения утечки газа, и гдедетекторы утечки газа таким образом, выполнены с возможностью функционирования для обнаружения любой утечки газа в течение длительного периода времени, возможное преимущество может заключаться в том, что улучшенное обнаружение обеспечивается по сравнению с тем, если бы газовые резервуары транспортировались к станции обнаружения утечки. В частности, обеспечение системы обнаружения утечки с несколькими детекторами утечки, которые транспортируются поблизости в транспортной системе, становится возможным или становится значительно более простым, когда любая утечка газа сохраняется в корпусе, т.е. когда любая утечка газа не должна быть высосана или выкачана из корпуса для дистанционного обнаружения утечки. В соответствии с одним аспектом данного изобретения, система обнаружения утечки содержит блок калибровки детектора утечки газа, который доступен для детектора утечки газа посредством пере-3 016800 мещения корпуса детектора утечки к блоку калибровки детектора утечки газа и/или vice versa. Блок калибровки детектора утечки газа может быть сконструирован, по меньшей мере, главным образом как клапанный узел газового резервуара на газовом резервуаре, и при этом блок калибровки детектора утечки газа выполнен как часть системы обнаружения утечки газа, и блок калибровки детектора утечки газа выполнен с возможностью перемещения из положения, отличного от специального положения обнаружения утечки газа системы обнаружения утечки газа в специальное положение обнаружения утечки газа системы, и vice versa. Возможное преимущество разработки блока калибровки детектора утечки газа в качестве клапанного узла газового резервуара заключается в том, что большое количество различных детекторов утечки газа, а не только детектор утечки газа по данному изобретению, которые при обнаружении утечки газа плотно прилегают к клапанному узлу газового резервуара, будут подходить к блоку калибровки детектора утечки газа. Блок калибровки детектора утечки газа может предпочтительно быть сконструирован главным образом и как клапанный узел газового резервуара, и как часть поверхности газового резервуара, причем указанная часть поверхности является, по меньшей мере, поверхностью в непосредственной близости от клапанного узла газового резервуара. Возможное преимущество разработки блока калибровки детектора утечки газа и как клапанного узла газового резервуара, и как части поверхности газового резервуара заключается в том, что даже большее число детекторов утечки газа, в том числе детекторы, которые не предназначены для установки на клапанном узле газового резервуара, а не только детекторы утечки газа по данному изобретению будут подходить к блоку калибровки детектора утечки газа. Блок калибровки детектора утечки газа может функционировать на основании любых приемлемых способа и устройства калибровки. Возможно, блок калибровки детектора утечки газа может быть оснащен, например, массовым расходометром вместе с блоком управления. Блок управления контролирует выбранную утечку газа из источника газа, контролируя некоторое общее количество газа или некоторый расход газа, а массовый расходометр измеряет общее количество газа и/или расход газа. Измерения, выполненные, например, массовым расходометром, сравниваются с измерениями, выполненными детектором утечки газа. Любые различия между измерениями могут в последствии быть использованы для калибровки детектора утечки газа. Возможное преимущество блока калибровки детектора утечки газа в соответствии с аспектом данного изобретения заключаются в том, что нет необходимости использовать газовый резервуар, имеющий,например, известную некоторую утечку для калибровки детектора утечки газа. Любые утечки газа, контролируемые блоком управления и измеряемые, например, массовым расходометром, могут быть использованы для калибровки любого детектора утечки газа - не только детекторов по данному изобретению, но также известных детекторов утечки газа и детекторов утечки газа, которые будут разработаны. В целом под выражением "это является преимуществом" по данному изобретению и ссылкой на преимущество, должно пониматься, что данное преимущество может рассматриваться как возможное преимущество, обеспеченное данным изобретением, однако также может пониматься, что изобретение является в частности, но не исключительно, преимущественным для получения описанного преимущества. В целом различные аспекты, т.е. устройство, способ и система, и преимущества данного изобретения могут быть объединены и соединены любым возможным образом в пределах объема изобретения. Эти и другие аспекты, признаки и/или преимущества по данному изобретению будут очевидны из описанных далее вариантов осуществления и пояснены со ссылками на них. Краткое описание графических материалов Далее будут описаны варианты осуществления изобретения, только в качестве примера, со ссылками на графические материалы, где фиг. 1 представляет собой вид сбоку системы обнаружения утечки,фиг. 2 А и фиг. 2 В представляют собой вид сбоку/сверху детектора утечки газа,фиг. 3 представляет собой сборный чертеж детектора утечки газа в разобраном виде,фиг. 4 представляет собой изображение поперечного сечения детектора утечки газа, когда корпус детектора утечки газа присоединен к части поверхности газового резервуара (не показан),фиг. 5-8 представляют собой изображения различных конфигураций детектора утечки газа. Описание предпочтительных вариантов осуществления На фиг. 1 изображен предпочтительный вариант осуществления изобретения. На фигуре изображен вид сбоку системы обнаружения утечки газа 101. В основном система утечки газа 101 используется для обнаружения имеет ли газовый резервуар, содержащий газ под давлением, например, сжатый нефтяной газ (СНГ), клапанный узел газового резервуара с утечкой и/или имеет ли узел, такой как втулка, между клапанным узлом газового резервуара и газовым резервуаром утечку. Обычно система работает автоматически и отбраковывает любые или те резервуары, которые имеют один из указанного выше первого и/или второго типа утечек газа из находящегося под давлением газового резервуара 104. Изображенная система обнаружения утечки газа 101 может быть частью полной транспортной системы для транспортировки газового резервуара в систему заправки газового резервуара и/или в системе-4 016800 обнаружения утечки газа. В изображенном варианте осуществления детектор утечки 102 выполнен для газовых резервуаров, транспортируемых к месту установки детектора утечки газа. Альтернативно, детектор утечки газа установлен на каждой транспортной единице транспортной системы для того, чтобы обнаруживать любую утечку газа в течение длительного периода времени обнаружения по сравнению с тем, когда газовые резервуары должны транспортироваться к месту установки детектора утечки газа. Система обнаружения утечки газа может включать блок калибровки детектора утечки газа, который является доступным для детектора утечки газа посредством передвижения корпуса детектора утечки по направлению к блоку калибровки детектора утечки газа и/или vice versa. Система обнаружения утечки газа, изображенная на фиг. 1, содержит детектор утечки газа 102, содержащий корпус 106, при этом детектор и корпус будут описаны далее на последующих фигурах. Кроме того, система включает передвижной механизм 110 для перемещения детектора утечки газа 102 с корпусом 106 по направлению к газовому резервуару 104 для образования главным образом закрытого незаполненного пространства, огражденного корпусом и газовым резервуаром. Схематический увеличеный вид главным образом закрытого незаполненного пространства изображен на фиг. 4. Альтернативно,корпус выполнен с возможностью соединения с газовым резервуаром посредством перемещения газового резервуара по направлению к корпусу. Газовый резервуар 104 перемещается посредством манипулятора 112, который в данном варианте осуществления содержит приспособление для центрирования и выравнивания газового резервуара 104 под центром корпуса детектора утечки газа 106. На фигуре изображен цилиндрический корпус 106, хотя должно быть понятно, что корпус может иметь любую форму при условии, что он имеет отверстие, которое выполнено вокруг клапанного узла резервуара и предпочтительно выполнено внутри стакана 120 резервуара, и при условии, что он может быть адаптирован для образования главным образом закрытого незаполненного пространства при соединении к газовому резервуару. Также изображена система контроля 108, которая включает электронный и пневматический регулятор для системы обнаружения утечки газа 101. Система контроля 108 приспособлена для управления питанием и передачей сигналов для системы обнаружения утечки 101. Дополнительно система контроля приспособлена для управления подачи воздуха, необходимого для передвижного механизма 110, а также управления подачи любого дополнительного промывочного и/или турбулентного воздуха во внутреннее пространство корпуса перед обнаружением и/или при обнаружении любой утечки системой обнаружения утечки 101. В одном случае функционирования системы обнаружения утечки газа 101, газовый резервуар 104 входит в систему обнаружения утечки газа 101 и выравнивается под центром корпуса детектора утечки газа 106. Чистый воздух, не содержащий газа, добавляется во внутреннее пространство корпуса 106 специально перед любым обнаружением для того, чтобы создать регулируемые условия внутри корпуса 106 и/или для сброса средств обнаружения. Чистый воздух добавляется через входное отверстие промывочного воздуха 114, которое более подробно изображено на фиг. 2. Когда корпус 106 перемещается по направлению к газовому резервуару 104 чистый турбулентный воздух добавляется во внутреннее пространство корпуса через входное отверстие турбулентного воздуха 116. Входное отверстие турбулентного воздуха может быть выполнено как входное отверстие, направленное тангенциально, или входное отверстие, по меньшей мере, не должно быть направлено радиально или по диагонали к поперечному сечению корпуса. Предпочтительно, входное отверстие выполнено возле отверстия корпуса для обеспечения турбулентности во всем закрытом незаполненном пространстве корпуса. Входное отверстие может быть выполнено как множество небольших отверстий, расположенных на внутренней поверхности корпуса. Подача турбулентного воздуха выполняется для того, чтобы создать турбулентность внутри корпуса для предотвращения скрытия любой утечки газа и таким образом для улучшения обнаружения любой утечки газа. Более подробно входные отверстия воздуха 114, 116 изображены на фиг. 2. Посредством перемещения корпуса по направлению к газовому резервуару, корпус 106 соединяется с газовым резервуаром так, чтобы корпус окружил клапанный узел газового резервуара и так, чтобы окружить часть поверхности газового резервуара, на котором установлен клапанный узел. Посредством данного перемещения и компоновки корпуса, и посредством выполнения уплотнительной прокладки на корпусе со стороны газового резервуара образуется практически закрытое незаполненное пространство внутри корпуса. Как раз перед или при образовании главным образом закрытого незаполненного пространства внутри корпуса 106 возможно осуществление, или предпочтительно прекращение, дополнительной добавки промывочного воздуха. Дополнительно, сразу после или когда уплотнительная прокладка входит в контакт с газовым резервуаром 104, возможно осуществление или предпочтительно прекращение дополнительной добавки турбулентного воздуха. Однако турбулентный воздух может также быть добавлен в течение достаточно короткого периода обнаружения, например, если период и/или количество добавленного воздуха является незначительным настолько, чтобы добавленный воздух мог оставаться внутри главным образом закрытого незаполненного пространства. Кроме того, количество добавленного воздуха должно быть настолько низким, насколько возможно или даже равным нулю для того, чтобы получить максимально возможно высокую концентрацию утечки газа внутри главным обра-5 016800 зом закрытого незаполненного пространства. При обеспечении главным образом закрытого незаполненного пространства внутри корпуса, т.е. при сохранении любой утечки газа внутри главным образом закрытого незаполненного пространства,внутри корпуса 106 происходит обнаружение любой утечки газа из газового резервуара. Альтернативно, временный параметр "при" может быть продлен до, непосредственно перед и/или при, и/или непосредственно после того, как главным образом закрытое незаполненное пространство было обеспечено внутри корпуса. "При" может означать на протяжении полного периода наличия практически закрытого незаполненного пространства, но может альтернативно только означать период, например, протяженностью в среднем 0,1 секунды полного периода, например, наличия главным образом закрытого незаполненного пространства протяженностью 0,3 секунды. "Непосредственно перед, при и непосредственно после" может означать, что обнаружение начинается за 0,1 с перед тем, как корпус образует главным образом закрытое незаполненное пространство с газовым резервуаром 104, происходит на протяжении 0,3 с, когда практически закрытое незаполненное пространство обеспечено и заканчивается после 0,1 с после начала движения газового резервуара и/или корпуса 106 в разные стороны друг от друга, таким образом, например, до 0,1 с после открытия главным образом закрытого незаполненного пространства. Независимо от временного параметра при, обнаружение в соответствии с предпочтительными вариантами осуществления изобретения выполняется внутри корпуса и когда любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства в корпусе, что среди прочего означает отсутствие выдавливания или высасывания газа из практически закрытого пространства для обнаружения. Также это означает, что любая утечка газа не выдавливается или высасывается из корпуса 106 или главным образом закрытого незаполненного пространства для обнаружения. Если обнаружение начинается незадолго до образования главным образом закрытого незаполненного пространства и/или заканчивается непосредственно после того, как главным образом закрытое незаполненное пространство открывается, то нет необходимости обеспечивать, чтобы только малое количество газа вошло в корпус через отверстие 118 в корпусе во время обнаружения. Обнаружение может быть выполнено посредством обнаружения состава газа, содержащегося в главным образом закрытом незаполненном пространстве посредством приспособления обнаружения, что будет далее описано со ссылками на фиг. 2-8. Альтернативно или дополнительно, обнаружение может быть выполнено посредством обнаружения звуковых волн внутри корпуса, как изображено на фиг. 7,которые исходят от любой утечки. На фиг. 2 А и фиг. 2 В изображен вид сбоку/сверху детектора утечки газа. В частности на видах сбоку/сверху изображена крышка 122, закрывающая приспособление обнаружения, выполненное в корпусе 106. На диаметрально противоположной стороне корпуса выполнено еще одно приспособление обнаружения, закрытое второй крышкой (не изображена). Дополнительно, на фиг. 2 изображены сигнальные шины 116 для приспособления обнаружения, установленных в корпусе. В случае если приспособлению обнаружения необходимо питание сигнальные шины могут также включать питание для приспособлений обнаружения. Кроме того, входные отверстия воздуха 114, 116 более подробно изображены на фиг. 2. Фиг. 3 представляет собой сборочную схему детектора утечки газа 102, изображенного покомпонентно. На фиг. 3 изображены две крышки 122, левая из которых также изображена на фиг. 2 В, когда крышки установлены в корпусе. За крышками 122 установлены приспособления обнаружения. В данном примере приспособление обнаружения содержит выводящее приспособление в виде передатчика инфракрасного излучения 132 с оптической линзой 128, и приемное приспособление в виде приемника инфракрасного излучения 130 с оптической линзой 126. Наряду с уплотнительными прокладками 136 или подобными приспособлениями, выполненными между оставшимися частями, изображенными для сборки корпуса 106, показано приспособление 124, обеспечивающее главным образом газонепроницаемое соединение между корпусом 106 и газовым резервуаром. Приспособление 124 представляет собой, например, эластичный материал,такой как уплотнительная прокладка 124. Дополнительно, на фиг. 3 изображено комбинированное приспособление 134 для соединения и демпфирования вибраций, которое может использоваться для фиксации детектора утечки к передвижному механизму 110, изображенному на фиг. 1. Также, изображена фильтрующая и защитная установка 138, причем указанная установка предназначена для обеспечения равномерного распределения чистого воздуха, который в последствии вводится в корпус для удаления любого газа, возможно оставшегося от предыдущего обнаружения утечки газа. Фиг. 4 представляет собой принципиальную схему поперечного разреза детектора утечки газа 102,когда корпус 106 детектора утечки газа 102 соединен с частью поверхности газового резервуара. На фиг. 4 изображены клапанный узел газового резервуара и часть поверхности, охватывающая клапанный узел. В этом положении корпус 106 и часть поверхности образуют практически закрытое незаполненное пространство, которое используется для обнаружения любой из первой и/или второй утечек. Видно, что приспособления обнаружения, такие как 130, 132, установлены для обнаружения, причем обнаружение производится в практически закрытом незаполненном пространстве.-6 016800 Приспособление обнаружения содержит приемник инфракрасного излучения 130 с оптической линзой 126 и передатчик инфракрасного излучения 132 с оптической линзой 128. Приспособление обнаружения, содержащее передатчик инфракрасного излучения, выполнено как взрывобезопасный блок, отвечающий Exxd в соответствии с Европейскими нормами. Передатчик инфракрасного излучения 132 излучает энергию, принимаемую приемником инфракрасного излучения 130 (не показан на этой фигуре). Передатчик инфракрасного излучения 132, в изображенном варианте осуществления, установлен на части печатной платы и выполнен из нескольких индивидуально собираемых частей, которые вдоль внешней поверхности снабжены уплотняющими элементами. Уплотняющие элементы выполнены для того, чтобы взрывобезопасный блок образовывал часть корпуса 106 и для образования главным образом закрытого незаполненного пространства при установки на корпус. Понятно, что, когда корпус собран вместе с изображенным и описанным блоком, часть выводящего приспособления, т.е. передатчик инфракрасного излучения с оптической линзой 128, образовывает часть, охватывающую главным образом закрытое незаполненное пространство. Фиг. 4 представляет собой принципиальную схему, на которой ИК световой сигнал излучается или передается - из передатчика инфракрасного излучения и принимается в приемнике инфракрасного излучения через номинальную утечку газа 140. На ней показано, как сигнал инфракрасного излучения перемещается из передатчика инфракрасного излучения 132 к приемнику инфракрасного излучения 130. Когда передатчики инфракрасного излучения выполнены на каждой стороне корпуса 106, как изображено на других фигурах, и когда корпус присоединен к газовому резервуару 104 сигнал инфракрасного излучения излучается в главным образом закрытое незаполненное пространство и может быть принят приемником инфракрасного излучения 130 вместе по меньшей мере с одним возможным изменением сигнала из-за того, что сигнал послан через главным образом закрытое незаполненное пространство. В примере, содержащем приемники и передатчики инфракрасного излучения определение присутствия или нет утечки газа из резервуара 104 выполняется на основании электрического сигнала из приемника инфракрасного излучения и соответствует принятой энергии. Принятая энергия зависит от посланной энергии и состава газа, содержащегося главным образом в закрытом незаполненном пространстве. Данный электрический сигнал, возможно, передается к системе контроля 108, при этом в системе контроля, возможно, проводится определение, в результате чего может, например, загореться красная лампочка, когда определенный уровень утечки газа будет установлен, и после чего произойдет отбраковывание конкретного газового резервуара с утечкой. На фиг. 5-8 изображены схемы различных конструкций детекторов утечки газа, которые могут быть использованы в качестве альтернативы и/или в дополнении к описанным выше. На фиг. 5 изображен вариант осуществления, в котором один или несколько или как в изображенном примере и передатчик инфракрасного излучения 144 и приемник инфракрасного излучения 144 установлены на расстоянии от корпуса и передача сигналов инфракрасного излучения осуществляется посредством оптических волокон 142. Как изображено оптические волокна 142 операционно соединены с передающим и принимающим приспособлением и заканчиваются и начинаются внутри корпуса 106. Таким образом, начальная и конечная части 146 одного или нескольких оптических волокон образуют часть, включающую главным образом закрытое незаполненное пространство. На фиг. 6 изображен вариант осуществления, в котором световые сигналы обеспечиваются удаленными передатчиками и/или приемниками 144 посредством оптических волокон 142, начинающихся и заканчивающихся возле оптических линз и/или кусков твердого стекла 148, установленных в корпусе 106. На фиг. 7 изображен вариант осуществления изобретения, в котором микрофон, установленный в корпусе, определяет присутствует или нет утечка так, как резервуар с утечкой может производить высокочастотные вибрации, которые могут быть обнаружены микрофоном 150. На фиг. 8 изображен вариант осуществления изобретения, где приспособление обнаружения содержит светочувствительный элемент 154 и источник света 152. Это приспособление обнаружения может быть использовано для записи изображения внутри корпуса для того, чтобы, таким образом, обнаружить тестируется газовый резервуар с утечкой или нет. Утечка может быть обнаружена в том, что газовый резервуар с утечкой может давать определенное изображение, записанное светочувствительным элементом. Хотя данное изобретение было описано в связи с предпочтительными вариантами осуществления,оно не должно быть ограничено отдельными вариантами, изложенными в данном описании. Скорее объем данного изобретения ограничен только приложенной формулой изобретения. В связи с этим некоторые специфические детали описанного варианта осуществления приведены скорее в целях объяснения, чем ограничения, так чтобы обеспечить ясное и полное понимание данного изобретения. Однако специалисту в данной области техники должно быть совершенно понятно, что данное изобретение может быть практически осуществлено в других вариантах осуществления, которые не в точности соответствуют деталям, изложенным в данном описании, без отступления от сути и объема данного описания. Далее, в данном контексте и в целях ясности и краткости не будут приводиться подробные описания известных устройств, схем и методик для того, чтобы избежать ненужных деталей и-7 016800 возможных недоразумений. В формуле изобретения выражение "содержащий" не исключает присутствие других элементов и этапов. Кроме того, хотя отдельные признаки могут быть включены в различные пункты, они могут быть по возможности преимущественно объединены, и включение в отдельные пункты формулы не значит,что объединение признаков является не выполнимо и/или преимущественно. Дополнительно, ссылки на единственное число не исключают множественное число. Таким образом, ссылки на элементы, изложенные в единственном числе, а также выражения "первый", "второй" и т. д. не исключают множественное число. Ссылочные обозначения включены в формулу изобретения, однако включение ссылок на обозначения выполнено исключительно из соображений ясности и не должно рассматриваться как ограничение объема формулы изобретения. Изобретение описывает возможность обеспечения более быстрого обнаружения утечки из резервуара с газом. Детектор утечки газа резервуара выполнен с корпусом 106 и имеет возможность соединения с газовым резервуаром 104 так, чтобы окружать клапанный узел резервуара и часть поверхности резервуара, где установлен клапанный узел, и с приспособлением 124, обеспечивающим главным образом газонепроницаемое соединение между корпусом 106 и частью поверхности, и главным образом закрытое незаполненное пространство внутри корпуса, когда корпус 106 соединен с частью поверхности, при этом детектор утечки газа 102 дополнительно включает приспособление обнаружения 126, 128, 130, 132, 142,148, 150, 154 для обнаружения утечки(ек) и обнаружение выполняется в главным образом закрытом незаполненном пространстве в корпусе, при этом любая утечка газа сохраняется внутри главным образом закрытого незаполненного пространства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Детектор утечки газа (102) для обнаружения первой утечки газа под давлением из клапанного узла газового резервуара и/или второй утечки между клапанным узлом газового резервуара и газовым резервуаром (104), причем детектор утечки газа содержит корпус (106), который выполнен с возможностью соединения с газовым резервуаром (104) так, чтобы окружать клапанный узел газового резервуара, и так, чтобы окружать часть поверхности газового резервуара, где установлен клапанный узел, и при этом корпус (106), который содержит приспособление (124) для обеспечения газонепроницаемого соединения между корпусом (106) и частью поверхности, когда корпус (106) соединяется с указанной частью поверхности для того, чтобы образовать закрытое незаполненное пространство внутри корпуса, отличающийся тем, что детектор утечки газа (102) дополнительно содержит приспособление обнаружения (126, 128, 130, 132, 142, 148, 150, 154) для обнаружения первой и/или второй утечки, причем обнаружение выполняется в закрытом незаполненном пространстве корпуса, при этом при утечке газа газ сохраняется внутри закрытого незаполненного пространства. 2. Детектор утечки газа по п.1, отличающийся тем, что приспособление обнаружения содержит передающее устройство (132, 128, 142, 148, 152) для вывода сигнала к закрытому незаполненному пространству и/или приемное устройство (126, 130, 142, 148, 150, 154) для приема указанного сигнала. 3. Детектор утечки газа по п.2, отличающийся тем, что обнаружение первой и/или второй утечки определяется на основании сигнала, принятого приемным устройством (126, 130, 142, 148, 150, 154). 4. Детектор утечки газа по любому из предыдущих пунктов, отличающийся тем, что, по меньшей мере, часть приспособления обнаружения адаптирована для образования части, охватывающей закрытое незаполненное пространство. 5. Детектор утечки газа по любому из пп.2-4, отличающийся тем, что сигнал представляет собой оптический сигнал. 6. Детектор утечки газа по п.5, отличающийся тем, что приспособление обнаружения содержит по меньшей мере одну оптическую линзу (126, 128, 148). 7. Детектор утечки газа по п.5 или 6, отличающийся тем, что приспособление обнаружения содержит по меньшей мере одно оптическое волокно (142). 8. Детектор утечки газа по любому из пп.5-7, отличающийся тем, что приспособление обнаружения содержит передатчик инфракрасного излучения (132, 144) и приемник инфракрасного излучения (130,144). 9. Детектор утечки газа по п.8, отличающийся тем, что передатчик инфракрасного излучения (132) и/или приемник инфракрасного излучения (130) содержится (содержатся) в корпусе (106). 10. Детектор утечки газа по любому из предыдущих пунктов, отличающийся тем, что приспособление обнаружения выполнено с возможностью обнаружения утечки только внутри корпуса (106). 11. Детектор утечки газа по любому из предыдущих пунктов, отличающийся тем, что приспособление (124) для обеспечения газонепроницаемого соединения, выполненного в виде отверстия в корпусе(106), конструктивно адаптировано таким образом, чтобы плотно прилегать и окружать часть поверхности газового резервуара (105), где выполнен клапанный узел. 12. Детектор утечки газа по п.11, отличающийся тем, что корпус (106) содержит эластичный газо-8 016800 непроницаемый материал (124) вокруг отверстия (118) корпуса, причем эластичный материал (124) контактирует с поверхностью газового резервуара, когда газовый резервуар обследуется на предмет любой утечки. 13. Детектор утечки газа по любому из предыдущих пунктов, отличающийся тем, что корпус (106) выполнен с возможностью присоединения с газовым резервуаром посредством перемещения корпуса с помощью приспособления для перемещения (110) к газовому резервуару и/или наоборот. 14. Детектор утечки газа по любому из предыдущих пунктов, отличающийся тем, что газ в газовом резервуаре представляет собой сжиженный газ, в частности сжиженный нефтяной газ (СНГ). 15. Способ обнаружения первой утечки газа под давлением из клапанного узла газового резервуара и/или второй утечки между клапанным узлом газового резервуара и газовым резервуаром (104) с использованием устройства по п.1, включающий этапы на которых: присоединяют корпус (106) к газовому резервуару (104) так, чтобы окружить клапанный узел газового резервуара, и так, чтобы окружить часть поверхности газового резервуара, где установлен клапанный узел, и устанавливают газонепроницаемое соединение между корпусом (106) и частью поверхности, когда корпус присоединен к части поверхности для того, чтобы образовать закрытое незаполненное пространство внутри корпуса (106), отличающийся тем, что дополнительно содержит этапы, на которых обнаруживают первую и/или вторую утечку в закрытом незаполненном пространстве в корпусе(106), при этом при утечке газа газ сохраняется внутри закрытого незаполненного пространства. 16. Способ по п.15, отличающийся тем, что обнаружение первой и/или второй утечки дополнительно содержит этап, на котором добавляют через отверстие для воздуха (114, 116) чистый воздух во внутрь корпуса (106) перед обнаружением и/или во время обнаружения любой утечки для того, чтобы очистить корпус (106) от любых газов или частиц, которые могут препятствовать обнаружению, и/или для того,чтобы улучшить обнаружение любых газов. 17. Система обнаружения утечки газа при транспортировке множества газовых резервуаров, причем указанная система содержит множество детекторов утечки газа (102) по любому из пп.1-14, и где каждый детектор утечки газа (102) установлен на транспортной единице в транспортной системе для транспортировки газового резервуара в системе заполнения газовых резервуаров и/или в системе обнаружения утечки газа, и где детекторы утечки газа (102) выполнены с возможностью перемещения вдоль транспортной единицы транспортной системы вместе с газовыми резервуарами и с той же скоростью, что и газовые резервуары. 18. Система обнаружения утечки газа по п.17, отличающаяся тем, что длительный период включает период транспортировки резервуаров по транспортной системе. 19. Система обнаружения утечки газа по п.17 или 18, отличающаяся тем, что транспортная единица представляет собой вращающуюся тележку, выполненную со способностью вращения вокруг оси, и где вращающаяся тележка выполнена с множеством отдельных ячеек, причем каждая из указанных ячеек предназначена для размещения газового резервуара, и где по меньшей мере одна, предпочтительно несколько из указанных отдельных ячеек, обеспечена детектором утечки газа. 20. Система обнаружения утечки газа по любому из пп.17-19, отличающаяся тем, что указанная система обнаружения утечки газа содержит один или несколько детекторов утечки газа (102) по любому из пп.1-14 и содержит систему контроля (108). 21. Система обнаружения утечки газа по любому из пп.17-20, отличающаяся тем, что указанная система обнаружения утечки газа дополнительно содержит блок калибровки детектора утечки газа, который доступен для детектора утечки газа посредством перемещения корпуса детектора утечки газа к блоку калибровки детектора утечки газа и/или наоборот.
