Способ получения подгузника типа трусов одноразового использования и подгузник типа трусов, полученный этим способом

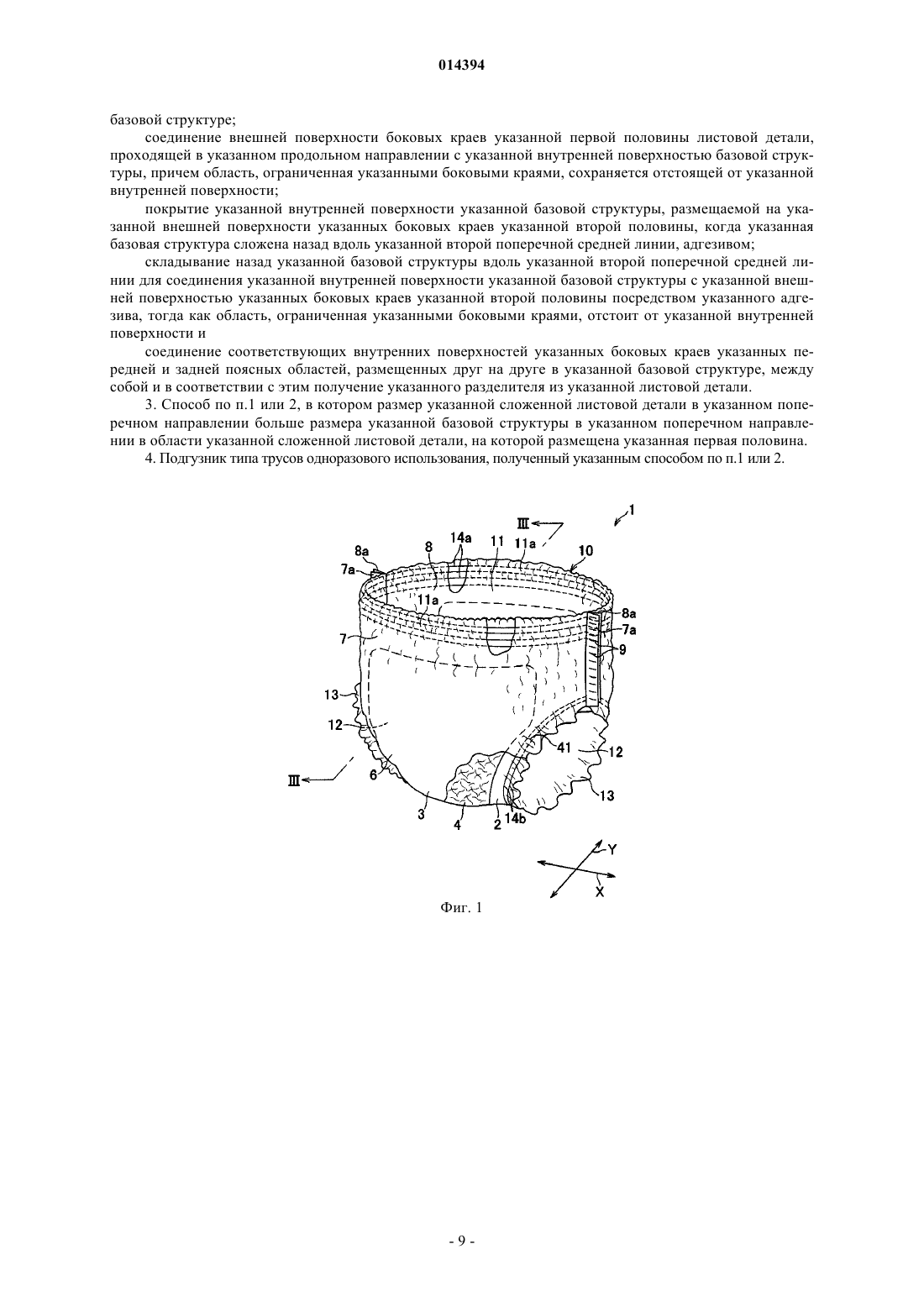

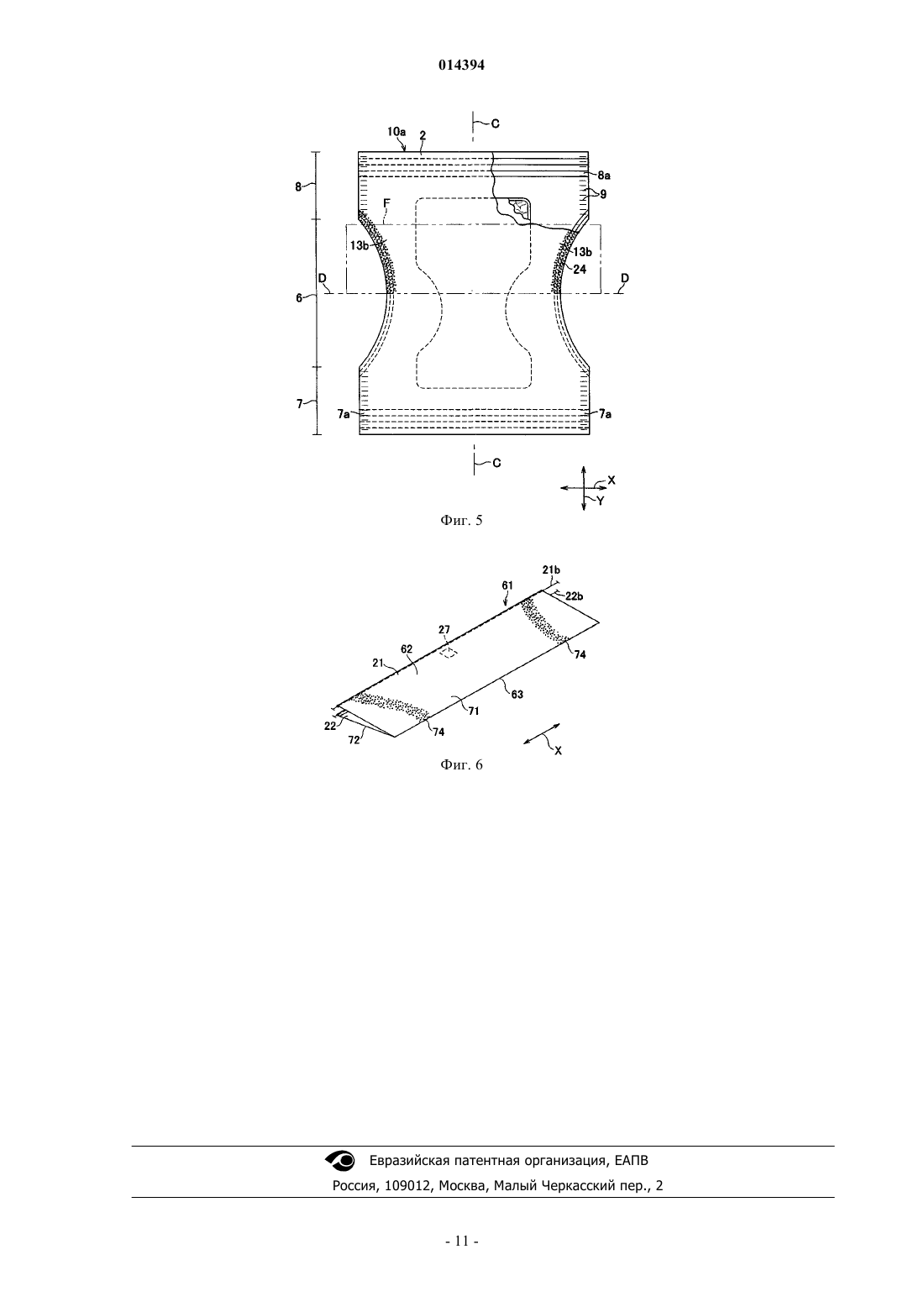

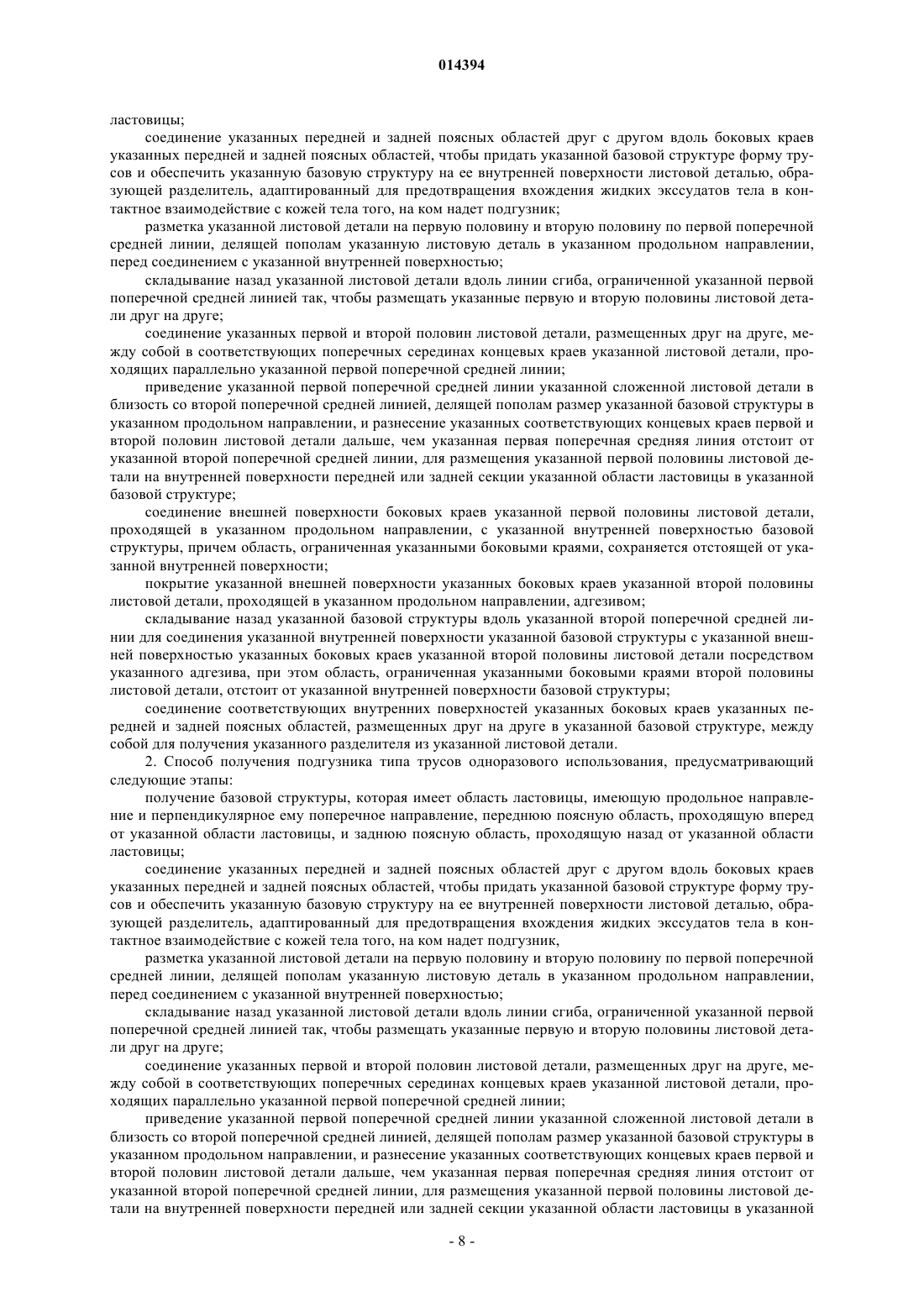

СПОСОБ ПОЛУЧЕНИЯ ПОДГУЗНИКА ТИПА ТРУСОВ ОДНОРАЗОВОГО ИСПОЛЬЗОВАНИЯ И ПОДГУЗНИК ТИПА ТРУСОВ, ПОЛУЧЕННЫЙ ЭТИМ СПОСОБОМ Настоящее изобретение обеспечивает получение подгузника типа трусов одноразового использования, содержащего на его области ластовицы разделитель, адаптированный для предотвращения вхождения в контактное взаимодействие экссудатов тела с кожей тела того, на ком надет подгузник. Базовая структура 10 а имеет область 6 ластовицы, которая предусмотрена со сложенной листовой деталью 61, соединенной с ней так, чтобы образовывать разделитель 20. Сложенная листовая деталь 61 получена складыванием назад листовой детали 20 а вдоль ее первой поперечной средней линии для ограничения первой половины 71 и второй половины 72, размещенных друг на друге, и соединением концевых краев этих двух половин между собой в соответствующих серединах этих концевых краев в поперечном направлении. С первой поперечной средней линией, приведенной в сближение со второй поперечной средней линией, сложенная листовая деталь 61 размещается на области 6 ластовицы, и боковые края первой половины 71 соединяют с областью 6 ластовицы, тогда как область первой половины 71, ограниченная боковыми краями,поддерживается отстоящей от области 6 ластовицы. После этого базовую структуру 10 а складывают назад вдоль второй поперечной средней линии, а внутреннюю поверхность базовой структуры 10 а соединяют с внешней поверхностью боковых краев второй половины 72, тогда как область второй половины 72, ограниченная между боковыми краями, поддерживается отстающей от области 6 ластовицы. Переднюю и заднюю поясные области 7, 8 базовой структуры 10 а, сложенной таким образом, соединяют вдоль боковых краев 7 а, 8 а для получения базовой структуры 10 а в форме трусов. 014394 Подгузник, описанный в патентном документе 1, не свободен от возможности того, что экскременты могут двигаться в пространство между кожей тела того, на ком надет подгузник, и листом, поддающимся контактному взаимодействию с кожей тела того, на ком надет подгузник, и значительно загрязнять кожу тела того, на ком надет подгузник, если отверстие, образованное в поддающемся контактному взаимодействию с кожей тела того, на ком надет подгузник, листе, не находится точно против анального отверстия того, на ком надет подгузник. В частности, для этого известного подгузника существенно приводить отверстие листа, поддающегося контактному взаимодействию с кожей тела того, на ком надет подгузник, в совмещение с линией, проходящей через анальное отверстие в течение надевания подгузника на тело пользователя. Однако извне может не определяться, точно ли отверстие подгузника, надеваемого на тело пользователя, находится против анального отверстия или нет. Кроме того, поддающийся контактному взаимодействию с кожей тела того, на ком надет подгузник, лист образован с вырезом, через который моча может непосредственно поглощаться поглощающим внутренним слоем. Однако моча,которая прошла через вырез, будет неизбежно смешиваться с экскрементами на поверхности поглощающего внутреннего слоя. Текучесть экскрементов будет увеличиваться, когда они смешиваются с мочой,и, следовательно, будет соответственно увеличиваться возможность того, что кожа тела того, на ком надет подгузник, может испачкаться экскрементами. Ввиду этой проблемы традиционного подгузника, как было описано выше, объектом настоящего изобретения является обеспечение получения нового подгузника типа трусов одноразового использования, облегчающего размещение анального отверстия того, на ком надет подгузник, точно против приемного пространства для экскрементов, предохраняя в соответствии с этим кожу тела того, на ком надет подгузник от загрязнения экскрементами Меры, принимаемые для решения этой проблемы Указанная задача достигается в соответствии с настоящим изобретением, обеспечивается способ получения подгузника типа трусов одноразового использования, предусматривающего этапы получения базовой структуры, имеющей область ластовицы, имеющую продольное направление и поперечное направление, которое перпендикулярно продольному направлению, переднюю поясную область, проходящую вперед от области ластовицы, и заднюю поясную область, проходящую назад от области ластовицы, соединения передней и задней поясных областей друг с другом вдоль боковых краев передней и задней поясных областей, чтобы придать базовой структуре форму трусов и обеспечить базовую структуру на ее внутренней поверхности листовой деталью, образующей разделитель, адаптированный для предотвращения вхождения жидких экссудатов тела в контактное взаимодействие с кожей тела того, на ком надет подгузник. Первый аспект настоящего изобретения отличается тем, что включает следующие шаги: приготовление листовой детали, разделенной на первую половину и вторую половину посредством первой поперечной средней линии, делящей пополам листовую деталь в продольном направлении, перед соединением с внутренней поверхностью; складывания назад листовой детали вдоль линии сгиба, ограниченной первой поперечной средней линией так, чтобы размещать первую и вторую половины друг на друге; соединения первой и второй половин, размещенных друг на друге таким образом друг с другом в соответствующих поперечных серединах концевых краев листовой детали, проходящих параллельно первой поперечной средней линии, для образования сложенной листовой детали, имеющей первую и вторую половины, отстоящие друг от друга в других их областях, чем в серединах; приведения первой поперечной средней линии сложенной листовой детали в близость со второй поперечной средней линией, делящей пополам размер базовой структуры в продольном направлении, и разнесение соответствующих концевых краев первой и второй половин дальше, чем первая поперечная средняя линия от второй поперечной средней линии, так, чтобы размещать первую половину на внутренней поверхности передней или задней секции области ластовицы в базовой структуре; соединения внешней поверхности боковых краев первой половины, проходящей в продольном направлении с внутренней поверхностью, тогда как область, ограниченная между боковыми краями сохраняется отстоящей от внутренней поверхности; покрытия внешней поверхности боковых краев второй половины, проходящей в продольном направлении,адгезивом; складывания назад базовой структуры вдоль второй поперечной средней линии для соединения внутренней поверхности базовой структуры с внешней поверхностью боковых краев второй половины посредством адгезива, тогда как область, ограниченная между боковыми краями, отстоит от внутренней поверхности; и соединения соответствующих внутренних поверхностей боковых краев передней и задней поясных областей, размещенных друг на друге в базовой структуре, между собой, и в соответствии с этим получение разделителя из листовой детали. Второй аспект настоящего изобретения отличается тем, что включает следующие шаги: разметка указанной листовой детали на первую половину и вторую половину по первой поперечной средней линии, делящей пополам указанную листовую деталь в указанном продольном направлении,перед соединением с указанной внутренней поверхностью; складывание назад указанной листовой детали вдоль линии сгиба, ограниченной указанной первой поперечной средней линией так, чтобы размещать указанные первую и вторую половины листовой детали друг на друге;-1 014394 соединение указанных первой и второй половин листовой детали, размещенных друг на друге, между собой в соответствующих поперечных серединах концевых краев указанной листовой детали, проходящих параллельно указанной первой поперечной средней линии; приведение указанной первой поперечной средней линии указанной сложенной листовой детали в близость со второй поперечной средней линией, делящей пополам размер указанной базовой структуры в указанном продольном направлении, и разнесения указанных соответствующих концевых краев первой и второй половин листовой детали дальше, чем указанная первая поперечная средняя линия отстоит от указанной второй поперечной средней линии, для размещения указанной первой половины листовой детали на внутренней поверхности передней или задней секции указанной области ластовицы в указанной базовой структуре; соединение внешней поверхности боковых краев указанной первой половины листовой детали,проходящей в указанном продольном направлении с указанной внутренней поверхностью базовой структуры, причем область, ограниченная между указанными боковыми краями, сохраняется отстоящей от указанной внутренней поверхности; покрытие указанной внутренней поверхности указанной базовой структуры, размещаемой на указанной внешней поверхности указанных боковых краев указанной второй половины, когда указанная базовая структура сложена назад вдоль указанной второй поперечной средней линии, адгезивом; складывание назад указанной базовой структуры вдоль указанной второй поперечной средней линии для соединения указанной внутренней поверхности указанной базовой структуры с указанной внешней поверхностью указанных боковых краев указанной второй половины посредством указанного адгезива, тогда как область, ограниченная между указанными боковыми краями, отстоит от указанной внутренней поверхности; и соединение соответствующих внутренних поверхностей указанных боковых краев указанных передней и задней поясных областей, размещенных друг на друге в указанной базовой структуре, между собой, и в соответствии с этим получение указанного разделителя из указанной листовой детали. В соответствии с одним предпочтительным вариантом осуществления настоящего изобретения размер сложенной листовой детали в поперечном направлении больше размера базовой структуры подгузника в поперечном направлении в области сложенной листовой детали, на которой размещена первая половина. Настоящее изобретение также относится к подгузнику типа трусов одноразового использования,полученному этим способом. Эффект настоящего изобретения Способ получения подгузника типа трусов одноразового использования, соответствующий настоящему изобретению, предусматривает этапы соединения боковых краев сложенной листовой детали,имеющей первую и вторую половины, с внутренней поверхностью области ластовицы в базовой структуре, и затем складывания назад базовой структуры вдоль второй поперечной средней линии так, чтобы внутренняя поверхность базовой структуры была соединена с боковыми краями сложенной листовой детали, и в то же самое время боковые края базовой структуры в передней и задней поясных областях,соответственно, были соединены вместе. В этом случае поглощающее основание формы трусов получают из базовой структуры похожее на карман приемное пространство для экссудатов тела, адаптированное для приема мочи, выделяемой тем, на ком надет подгузник, образуется между передней секцией области ластовицы в базовой структуре и сложенной листовой деталью, и похожее на карман приемное пространство для приема экскрементов образуется между задней секцией области ластовицы в базовой структуре и сложенной листовой деталью. В этих приемных пространствах для экссудатов тела края переднего и заднего концов сложенной листовой детали, объединенные вместе на продольной средней линии подгузника, поддерживаются в контактном взаимодействии с внутренними сторонами ног того, на ком надет подгузник, тогда как область ластовицы базовой структуры поддерживается отстоящей от этих краев переднего и заднего концов. Следовательно, гарантируется, что соответствующие приемные пространства для экссудатов тела всегда открыты вверх и надежно принимают мочу и экскременты, соответственно, независимо от способа, которым подгузник надевают на пользователя. Сложенная листовая деталь, ограничивающая такие приемные пространства для экссудатов тела, функционирует как разделитель, адаптированный для защиты кожи тела того, на ком надет подгузник, от приведения в контактное взаимодействие с мочой и экскрементами. Эффекты, получаемые от применения предпочтительных вариантов способа получения подгузника типа трусов, соответствующего настоящему изобретению, и эффекты, получаемые от подгузника типа трусов, соответствующего настоящему изобретению, будут подробно описаны ниже. Краткое описание сопроводительных чертежей Фиг. 1 - изометрическое изображение, сделанное с частичным вырезом, подгузника типа трусов; фиг. 2 - вид сверху, иллюстрирующий подгузник типа трусов, имеющий переднюю и заднюю поясные области, отделенные друг от друга, развернутые и сделанные плоскими; фиг. 3 - сечение, сделанное по линии III-III, показанной на фиг. 1; фиг. 4 - вид сверху подгузника типа трусов, если смотреть в направлении, указанном линией со-2 014394 стрелкой IV-IV; фиг. 5 - вид сверху, иллюстрирующий один предпочтительный вариант осуществления подгузника,когда он развернут; фиг. 6 - изометрическое изображение сложенной (согнутой) листовой детали. Идентификация ссылочных номеров, используемых в сопроводительных чертежах 1 - подгузник типа трусов 6 - область ластовицы 7 - передняя поясная область 7 а - боковые края передней поясной области 8 - задняя поясная область 8 а - боковые края задней поясной области 10 - поглощающее основание 10 а - базовая структура 12 - отверстие для ноги 13 - периферия 20 - разделитель 20 а - листовая деталь 21 - край переднего конца 22 - край заднего конца 71 - первая половина 72 - вторая половина С-С - продольная средняя линияY - продольное направление Подробное описание предпочтительных вариантов осуществления настоящего изобретения Подробности способа получения подгузника типа трусов одноразового использования, соответствующего настоящему изобретению, станут понятнее из описания, приведенного ниже, сделанного со ссылкой на сопроводительные чертежи. На фиг. 1 приведено изометрическое изображение, сделанное с частичным вырезом, иллюстрирующее подгузник 1 типа трусов одноразового использования, полученный способом, соответствующим настоящему изобретению, приготовленного для надевания на тело пользователя. Подгузник 1 типа трусов имеет поглощающее основание 10 формы трусов, содержащее влагопроницаемую подкладку 2 стороны тела того, на ком надет подгузник, влагонепроницаемый внешний лист 3 и поглощающий внутренний слой 4 жидких экссудатов тела, размещенный между этими двумя листами 2, 3. Поглощающее основание 10 конфигурировано для ограничения передней поясной области 7, задней поясной области 8 и области 6 ластовицы, проходящей между передней и задней поясными областями 7, 8, соответственно. Передняя и задняя поясные области 7, 8 перекрывают друг друга вдоль соответствующих их боковых краев 7 а, 8 а и соединены швом вместе в соединительных точках 9, расположенных прерывисто вдоль этих боковых краев в вертикальном направлении, как показано на фиг. 1, так, чтобы образовывать отверстие 11 для талии и пару отверстий 12 для ног. Множество поясных упругих элементов 14 а, размещено между подкладкой 2 стороны тела и внешним листом 2, проходят в окружном направлении вдоль периферии 11 а, ограничивающей отверстие 11 а для талии, и соединено в растянутом состоянии между подкладкой 2 стороны тела и внешним листом 3. Подобным образом множество ножных упругих элементов 14b, размещенное между подкладкой 2 стороны тела и внешним листом 3, проходит в окружном направлении вдоль каждой периферии 13, ограничивающей каждое из отверстий 12 для ног, и соединено в растянутом состоянии между подкладкой 2 стороны тела и внешним листом 3 так, чтобы эти ножные упругие элементы 14b, подкладка 2 стороны тела и внешний лист 3 могли образовывать кольцевые эластичные области 41 вокруг соответствующих ног. На фиг. 2 приведен вид сверху, сделанный с частичным вырезом, иллюстрирующий развернутый подгузник 1 а, соответствующий подгузнику 1 типа трусов, показанному на фиг. 1, имеющий переднюю и заднюю поясные области 7, 8, отсоединенные друг от друга в соединительных точках 9, и затем полностью развернутый в поперечном направлении, указанном двуглавой стрелкой X, а также в продольном направлении, указанном двуглавой стрелкой Y, которое ортогонально поперечному направлению. На фиг. 2 показана внутренняя сторона такого развернутого подгузника 1 а. В развернутом подгузнике 1 а поглощающее основание 10 соответствует базовой структуре 10 а, которая профилирована вогнутой и изогнутой внутрь. Периферия 11 а отверстия 11 для талии, показанная на фиг. 1, соответствует на фиг. 2 переднему концу 7b и заднему концу 8b базовой структуры 10 а, тогда как периферии 13 соответствующих отверстий 12 для ног соответствуют на фиг. 2 боковым краям 13b области ластовицы базовой структуры 10 а. Хотя эти боковые края 13b изогнуты к продольной средней линии С-С, делящей пополам ширину базовой структуры 10 а, боковые края 7 а, 8 а передней и задней поясных областей 7, 8, соответственно, проходят в продольном направлении Y, по существу, параллельно продольной средней линии С-3 014394 С. Поглощающий внутренний слой 4 также имеет вогнутую внутрь конфигурацию и содержит смесь 4 а измельченной целлюлозы и частиц сверхпоглощающего полимера, обернутую покрывающим листом 4b,имеющим высокую поглощающую способность, а также высокую способность обеспечения растекаемости жидких экссудатов тела, например, тонкой папиросной бумагой. В базовой структуре 10 а подкладка 2 стороны тела предусмотрена с разделителем 20, образованным из листовой детали 20 а, которая является гидрофобной, а предпочтительно гидрофобной и влагонепроницаемой, на области ластовицы. Такой развернутый подгузник 1 а конфигурирован симметрично относительно продольной средней линии С-С,а также относительно поперечной средней линии D-D, которая ортогональна продольной средней линии С-С. Разделитель 20 имеет боковые края 23, соединенные с боковыми краями 13b области ластовицы,соответственно, посредством термоплавкого адгезива 24, край 21 переднего конца, лежащий в области 6 ластовицы в стороне к передней поясной области 7 так, чтобы проходить в поперечном направлении X к соответствующим боковым краям 13b области 6 ластовицы, и край 22 заднего конца, лежащий в области 6 ластовицы в стороне к задней поясной области 8 так, чтобы проходить в поперечном направлении X к соответствующим боковым краям 13b области 6 ластовицы. За исключением боковых краев 23, разделитель 20, по существу, свободен от подкладки 2 стороны тела так, чтобы похожее на туннель или карман приемное пространство 31 для экссудатов тела, проходящее от края переднего конца до края заднего конца, ограничивалось между разделителем 20 и подкладкой 2 стороны тела. Край 21 переднего конца и край 22 заднего конца, соответственно, имеют рукава 21 а, 22 а, образованные складыванием назад соответствующих концевых краев 21, 22 разделителя 20. Эти рукава 21 а, 22 а, соответственно, содержат передний упругий элемент 21b и задний упругий элемент 22b, соединенные в растянутом состоянии с ними для образования передней эластичной области 42 и задней эластичной области 43, соответственно, проходящих между боковыми краями 13b области 6 ластовицы. Эти эластичные области 42, 43 пересекаются с эластичными областями 41, образованными ножными упругими элементами 14b, подкладкой 2 стороны тела и внешним листом 3 в базовой структуре 10 а. Край 21 переднего конца и край 22 заднего конца,по существу, находятся на одном расстоянии Hf, Hr от поперечной средней линии D-D, которая делит пополам базовую структуру 10 а в продольном направлении Y, и соответственно включают в себя переднюю соединительную область 27 и заднюю соединительную область 28, показанные воображаемыми линиями на продольной средней линии С-С. На фиг. 3 приведено сечение, сделанное по линии III-III,показанной на фиг. 1, где линия III-III совпадает с продольной средней линией С-С. Поглощающее основание 10 включает в себя переднюю поясную область 7 и заднюю поясную область 8, соединенные вместе вдоль боковых краев 7 а, 8 а, соответственно. Теперь область 6 ластовицы, показанная на фиг. 2, изгибается, как показано на фиг. 3, по существу в виде U-образной конфигурации, а боковые края 13b области 6 ластовицы теперь появляются как периферии 13, ограничивающие соответствующие отверстия 12 для ног. Разделитель 20 появляется на фиг. 3 как имеющий соединительную область 35, в которой край 21 переднего конца и край 22 заднего конца постоянно соединены вместе соединением 32, например,посредством термоплавкого адгезива или адгезива, склеивающего при надавливании. Приемное пространство 31 для экссудатов тела, ограниченное разделителем 20 и подкладкой 2 стороны тела, имеет переднее отверстие 33, ограниченное краем 21 переднего конца вместе с подкладкой 2 стороны тела, и заднее отверстие 34, ограниченное краем 22 заднего конца вместе с подкладкой 2 стороны тела. На дне 6 а, ограниченном нижней частью области 6 ластовицы, подкладка 2 стороны тела и разделитель 20 находятся по существу или фактически в контактном взаимодействии между собой. На фиг. 4 приведен вид сверху подгузника 1 в направлении, показанном линией со стрелками IV-IV,показанной на фиг. 3, то есть, как видно сверху через отверстие 11 для талии. Край 21 переднего конца разделителя 20 имеет его размер в поперечном направлении X, разделенный пополам соединительной областью 35 на сегмент 21R переднего конца для правой ноги и сегмент 21L переднего конца для левой ноги. Сегмент 21R переднего конца адаптирован для удерживания в тесном контактном взаимодействии с правой ногой того, на ком надет подгузник, а сегмент 21L переднего конца адаптирован для удерживания в тесном контактном взаимодействии с левой ногой того, на ком надет подгузник, причем эти сегменты переднего конца описывают V-образную конфигурацию, как показано на фиг. 4. Край 22 заднего конца также имеет его размер в поперечном направлении X, разделенный пополам соединительной областью 35 подобным образом, что и край 21 переднего конца, на сегмент 22R заднего конца для правой ноги и сегмент 22L заднего конца для левой ноги. Сегмент 22R заднего конца адаптирован для удерживания в тесном контактном взаимодействии с правой ногой того, на ком надет подгузник, а сегмент 22L заднего конца адаптирован для удерживания в тесном контактном взаимодействии с левой ногой того, на ком надет подгузник, причем эти сегменты заднего конца описывают V-образную конфигурацию, как показано на фиг. 4. Как показано на фиг. 4, соответствующие периферии 13 отверстий 12 для ног в поглощающем основании 10 содержат периферию 13R для правой ноги и периферию 13L для левой ноги, причем каждая из периферий 13R, 13L разделена на верхний сегмент 15 а, свободный от соответствующего бокового края 23 разделителя 20 а, и нижний сегмент 15b, соединенный с соответствующим боковым припуском 23 разделителя 20 и нижний сегмент 15b, соединенный с соответствующим боковым краем 23 разделителя 20 (см. также фиг. 3). Как показано на фиг. 4, диапазон, в котором проходят верхний сегмент-4 014394 15 а и нижний сегмент 15b, представлены двуглавыми стрелками А и В, соответственно. Теперь будет описана последовательность, в которой подгузник такой конфигурации надевают на тело пользователя, и то, как ведет себя подгузник 1 типа трусов во время надевания на тело пользователя. Во-первых, передняя и задняя поясные области 7, 8 поглощающего основания 10 отстоят друг от друга в продольном направлении Y, и в соответствии с этим отверстие 11 для талии расширяется, как следует из фиг. 1 и фиг. 4. После этого сегмент 21R переднего конца для правой ноги и сегмент 21L переднего конца для левой ноги, составляющие край 21 переднего конца разделителя 20, деформируются вокруг соединительной области 35 так, чтобы описать V-образную конфигурацию, и, подобным образом, сегмент 22R заднего конца для правой ноги и сегмент 22L заднего конца для левой ноги, составляющие край 22 заднего конца разделителя 20, деформируются так, чтобы описать V-образную конфигурацию. Такая деформация побуждает переднее отверстие 33 и заднее отверстие 34 автоматически расширяться (см. фиг. 3). В тот же самый момент, сегмент 21R переднего конца для правой ноги и сегмент 22R заднего конца для правой ноги широко разносятся друг от друга, тогда как сегмент 21L переднего конца для левой ноги и сегмент 22L заднего конца для левой ноги широко разносятся друг от друга. Теперь правую ногу того, на кого надевают подгузник (не показано) направляют через отверстие 41R для правой ноги,ограниченное верхним сегментом 15 а периферийного сегмента 13R соответствующего отверстия 12 для ноги, сегментом 21R переднего конца для правой ноги разделителя 20 и сегментом 22R заднего конца для правой ноги разделителя 20. Правую ногу направляют дальше через отверстие 12 для левой ноги, ограниченное верхним сегментом 15 а и нижним сегментом 15b периферийного сегмента 13R для правой ноги. Затем левую ногу направляют через отверстие 41L для левой ноги, ограниченное верхним сегментом 15 а периферийного сегмента 13L отверстия 12 для левой ноги, сегментом 21L переднего конца для левой ноги и сегментом 22L заднего конца для левой ноги. Левую ногу направляют дальше через отверстие 12 для левой ноги, ограниченное верхним сегментом 15 а и нижним сегментом 15b периферийного сегмента 13L для левой ноги. В подгузнике 1, надетом на тело пользователя подобным образом, как было описано выше, периферии 13 отверстий 12 для соответствующих ног, то есть периферия 13R для правой ноги и периферия 13L для левой ноги, поддаются упругому растяжению и сокращению вокруг соответствующих отверстий 12,тогда как край 21 переднего конца и край 22 заднего конца разделителя 20 поддаются упругому растяжению и сокращению в поперечном направлении X. В окрестности правого паха, таким образом, верхний сегмент 15 а периферии 13R для правой ноги, сегмент 21R переднего конца для правой ноги и сегмент 22R заднего конца для правой ноги упруго удерживаются в тесном контактном взаимодействии вокруг правой ноги для образования первичного уплотнения 51R (см. фиг. 4), служащего для предотвращения возникновения просачивания жидких экссудатов тела вокруг правой ноги. Ниже первичного уплотнения 51R нижний сегмент 15b и верхний сегмент 15 а периферии 13R взаимодействуют интегрально друг с другом для образования вторичного уплотнения 52R (см. фиг. 4), служащего для предотвращения наличия просачивания жидких экссудатов тела вокруг правой ноги. Это вторичное уплотнение 52R функционирует подобным образом, что и окружающее ногу уплотнение в традиционном подгузнике типа трусов. Также как в случае правой ноги, в окрестности левого паха, таким образом, верхний сегмент 15 а периферии 13L для левой ноги, сегмент 21L переднего конца для левой ноги и сегмент 22L заднего конца для левой ноги упруго удерживаются в тесном контактном взаимодействии вокруг левой ноги для образования первичного уплотнения 51L. Ниже первичного уплотнения 51L, нижний сегмент 15b и верхний сегмент 15 а периферии 13L взаимодействуют интегрально друг с другом для образования вторичного уплотнения 52L. Подгузник, надетый на тело пользователя, может быть достаточно затянут вдоль талии для гарантии того, что край 21 переднего конца и край 22 заднего конца разделителя 20 а в окрестности соединительной области 35 приходит в контактное взаимодействие с зоной области промежности того, на ком надет подгузник, ограниченной между внешними половыми органами и анальным отверстием. Даже после того,как подгузник 1 был надет на тело пользователя, край 21 переднего конца, а также край 22 заднего конца разделителя 20, поддерживается отстоящим от подкладки 2 стороны тела и переднего отверстия 33, а также заднее отверстие 34 поддерживается широко расширенным. С подгузником 1, надетым на тело пользователя таким образом, разделитель 20 отчетливо разделяет область промежности того, на ком надет подгузник на переднюю половину и заднюю половину, так что переднее отверстие 33, образованное в передней половине, надежно размещено напротив внешних гениталий того, на ком надет подгузник, и заднее отверстие 34, образованное в задней половине, надежно размещено против анального отверстия. Таким образом, гарантируется, что моча, выделяемая из внешних гениталий, направляется через переднее отверстие 33 в похожее на карман приемное пространство 31 для экссудатов тела, тогда как экскременты, выделяемые из анального отверстия, направляются через заднее отверстие 34 в приемное пространство 31 для экссудатов тела. В этом случае разделитель 20 эффективно препятствует моче и/или экскрементам приходить в контактное взаимодействие с кожей тела того, на ком надет подгузник. Возможность того, что моча и экскременты могут смешиваться друг с другом в приемном пространстве 31 для экссудатов тела, эффективно снижается, поскольку разделитель 20 существенно или фактически поддерживается в контактном взаимодействии с подкладкой 2 стороны тела у дна 6 а области 6 ластовицы. Следовательно, опасность того, что текучесть экскрементов может-5 014394 увеличиваться, благодаря смешиванию мочи и экскрементов, эффективно снижается подгузником 1. Даже в невероятном случае, когда моча и/или экскременты не направляются в приемное пространство 31 для экссудатов тела, а движутся вдоль ног того, на ком надет подгузник, первичные уплотнения 51R, 51L и вторичные уплотнения 52R, 52L, обеспечиваемые вокруг ног того, на ком надет подгузник, взаимодействуют между собой для препятствования легкому движению мочи и/или экскрементов за отверстия для ног подгузника 1. Базовая структура 10 а, иллюстрируемая на фиг. 2, дополнительно включает в себя пару боковых клапанов 25, ограниченную частями подкладки 2 стороны тела, и внешним листом 3, проходящим в направлении наружу в поперечном направлении X за поперечные края поглощающего внутреннего слоя 4. Боковые клапаны 25 имеют изгибную жесткость в поперечном направлении X меньше, чем поглощающий внутренний слой 4, и, соответственно, проще деформируется. Эти боковые клапаны 25 включают в себя ножные эластичные части 41. Когда подгузник 1, полученный из базовой структуры 10 а, находится в состоянии, иллюстрируемом на фиг. 1, в котором область 6 ластовицы изгибается в виде U-образной конфигурации, то боковые клапаны 25 склонны подниматься сами вдоль боковых краев 4 с поглощающего внутреннего слоя 4 под действием сокращения эластичных областей 41 в окрестности поперечной средней линии D-D, то есть у дна 6 а области 6 ластовицы. С другой стороны, разделитель 20 соединен вдоль его боковых краев 23 с внутренней поверхностью эластичных областей 41 посредством адгезива 24. В ответ на деформацию краев 21, 22 переднего и заднего концов разделителя 20 в V-образной конфигурации, как показано на фиг. 4, из его состояния, иллюстрируемого на фиг. 2, в котором эти края 21, 22 переднего и заднего концов проходят прямолинейно, эти края 21, 22 переднего и заднего концов функционируют для приложения тягового усилия к боковым клапанам 25 к продольной средней линии С-С, и в соответствии с этим для улучшения свойств боковых клапанов 25 подниматься самостоятельно Боковые клапаны 25, ведущие себя таким образом, надежно удерживаются в тесном контактном взаимодействии вокруг ног того, на ком надет подгузник, снизу, и в соответствии с этим эффективно предотвращают возможное возникновение просачивания жидких экссудатов тела вокруг ног. На фиг. 5 и 6 иллюстрируются следующие этапы для получения подгузника 1 типа трусов, причем на фиг. 5 приведен вид сверху базовой структуры 10 а, используемой для получения подгузника 1, а на фиг. 6 приведено изометрическое изображение сложенной листовой детали 61, используемой для получения разделителя 20. В базовой структуре 10 а боковые края 13b области ластовицы покрыты на их внутренней стороне адгезивом 24, по меньшей мере, вдоль сегментов этих краев 13b, ограниченных назад от поперечной средней линии D-D. Воображаемая линия F, показанная на внутренней поверхности базовой структуры 10 а, показывает область, в которой уложена сложенная листовая деталь 61. Сложенная листовая деталь 61 получена из листового материала 62, используемого для получения листовой детали 20 а, а разделитель 20, образуемый листовой деталью 20 а и сложенный назад вдоль линии 63 сгиба так, чтобы ее края 21, 22 переднего и заднего концов были точно размещены друг на друге. Эта сложенная листовая деталь 61 разделена на переднюю половину 71 и заднюю половину 72 линией сгиба 63. Края 21, 22 переднего и заднего концов, соответственно, предусмотрены с упругими элементами 21b,22b, соединенными в соответствующих растянутых состояниях в поперечном направлении X, с ними, с соединены между собой в соединительных областях 27, 28 (см. фиг. 2), предусмотренных в середине этих краев 21, 22 переднего и заднего концов в поперечном направлении X посредством адгезивов или технологии термосваривания. Передняя половина 71 должна быть соединена с областью 6 ластовицы базовой структуры 10 а вперед от поперечной средней линией D-D и для этой цели противоположные в поперечном направлении области передней половины 71 покрыты на внешней их поверхности адгезивом 74. Задняя половина 72 должна быть соединена с областью 6 ластовицы базовой структуры 10 а назад от поперечной средней линии D-D адгезивом 24. Размер в поперечном направлении X этой сложенной листовой детали 61 больше размера в поперечном направлении X секции области 6 ластовицы, на которой размещена сложенная листовая деталь 61. Сложенная листовая деталь 61, размещенная на внутренней поверхности базовой структуры 10 а, занимает площадь, показанную воображаемой линией F. Подгузник 1 получен из этой базовой структуры 10 а следующим образом: во-первых, линию 63 сгиба сложенной листовой детали 61 сближают с поперечной средней линией D-D, тогда как края 21, 22 переднего и заднего концов разносят дальше, чем линия 63 сгиба от поперечной средней линии D-D В этом состоянии заднюю половину 72 соединяют с задней секцией области 6 ластовицы адгезивом 24 так,чтобы между боковыми краями 13b области 6 ластовицы задняя половина 72 оставалась отстоящей от базовой структуры 10 а. Затем базовую структуру 10 а складывают назад вдоль поперечной средней линииD-D так, чтобы боковые края 13b области ластовицы соединялись с передней половиной 71 сложенной листовой детали 61 вдоль секций этих краев 13b, проходящих вперед поперечной средней линии D-D,адгезивом 74, тогда как между боковыми краями 13b области ластовицы передняя половина 71 остается отстоящей от базовой структуры 10 а. Базовая структура 10 а, сложенная назад таким образом, имеет переднюю и заднюю поясные области 7, 8 перекрытыми друг другом и соединенными вместе в соединительных точках 9, расположенных вдоль боковых краев 7 а, 7 а; 8 а, 8 а этих поясных областей 7, 8 так,чтобы образовывать поглощающее основание 10. Сложенная листовая деталь 61 частично проходит за боковые края этого поглощающего основания и такая часть сложенной листовой детали 61, выступаю-6 014394 щая из поглощающего основания 10, может быть отрезана для подравнивания контура поглощающего основания, и в соответствии с этим для получения подгузника 1, имеющего разделитель 20. При необходимости ненужная часть поглощающего основания 10 также может быть отрезана вместе с этими выступающими частями сложенной листовой детали 61. Например, периферии 13 соответствующих отверстий 12 для ног могут быть частично подрезана для отделки подгузника 1 в требуемой конфигурации. В подгузнике 1, полученном таким образом, базовая структура 10 а ограничивает поглощающее основание 10 формы трусов и сложенной листовой детали 61, которая подобно листовой детали 20 а взаимодействует с базовой структурой 10 а для ограничения приемного пространства 31 для экссудатов тела и в то же самое время для ограничения разделителя 20 (см. фиг. 3), служащего для предотвращения приведения в контактное взаимодействие кожи тела того, на ком надет подгузник, с мочой и экскрементами. В базовой структуре 10 а, иллюстрируемой на фиг. 2, внутренний слой 4, размещенный между подкладкой 2 стороны тела и внешним листом 3, проходит от дна 6 а области 6 ластовицы в продольном направленииY, предпочтительно за край 21 переднего конца и край 22 заднего конца разделителя 20, как следует из фиг. 2. В подгузнике 1, обеспечиваемом настоящим изобретением, исходные материалы для подкладки 2 стороны тела могут быть выбраны из группы, содержащей влагопроницаемые нетканые материалы, перфорированные полимерные пленки и так далее. Исходные материалы для внешнего листа 3 могут быть выбраны из группы, содержащей влагонепроницаемые полимерные пленки, ламинированные листы, состоящие из таких полимерных пленок и нетканых материалов и так далее. Для поглощающего внутреннего слоя 4 может быть использована смесь измельченной целлюлозы и сверхпоглощающих полимерных частиц, или одна измельченная целлюлоза, или смесь измельченной целлюлозы и сверхпоглощающих полимерных волокон. Для оберточного листа 4b часто используемая тонкая папиросная бумага может быть заменена соответствующими неткаными материалами. В качестве листового материала 62 для листовой детали 20 или сложенной листовой детали 61 предпочтительно могут быть использованы гидрофобные или гидрофобные и влагонепроницаемые нетканые материалы или полимерные пленки. Более предпочтительно этот листовой материал 62 поддается упругому или неупругому удлинению в ответ на упругое удлинение упругих элементов 21b, 22b. Если подкладка 2 стороны тела и внешний лист 3 и другие материалы, например листовой материал 62, содержат какие-либо термоплавкие полимеры, то эти материалы могут быть соединены нагревом посредством ультразвуковой сварки. Предпочтительный разделитель 20, соответствующий настоящему изобретению имеет такой размер, чтобы расстояние Hf от поперечной средней линии D-D до передней соединительной области 27 был равен расстоянию Hr от поперечной средней линии D-D до задней соединительной области 28. Предпочтительное расстояние Hf, Hr в подгузнике 1 для ребенка находится в диапазоне, составляющем 20-150 мм, а более предпочтительно в диапазоне 40-80 мм. Помимо всего прочего, размер передней и задней соединительных областей 27, 28 в поперечном направлении X находится предпочтительно в диапазоне 3-50 мм, а более предпочтительно - в диапазоне 10-30 мм. Размер разделителя 20 в продольном направлении Y составляет по меньшей мере 3 мм. Представляется возможным использование сложенной листовой детали, имеющей размер в поперечном направлении X, который меньше размера области 6 ластовицы в базовой структуре 10 а, иллюстрируемой на фиг. 5, вместо сложенной листовой детали 61, используемой в варианте осуществления,иллюстрируемом на фиг. 6, без отклонения от объема настоящего изобретения. Также без отклонения от объема настоящего изобретения представляется возможным соединение разделителя 20, полученного из сложенной листовой детали 61, с базовой структурой 10 а в окрестности поперечной средней линии D-D. Хотя способ получения подгузника 1 типа трусов одноразового использования, соответствующего настоящему изобретению, был описан выше со ссылкой на несколько конкретных вариантов осуществления, в которых способ начинается с соединения отдельной базовой структуры 10 а с отдельной сложенной листовой деталью 61, настоящее изобретение не ограничено этими конкретными вариантами осуществления. Без отклонения от сущности и объема настоящего изобретения может быть получена серия подгузников 1 типа трусов, которые являются смежными друг другу в сети из множества базовых структур 1 а, которые являются смежными друг другу в поперечном направлении X или в продольном направлении Y, и множества сложенных листовых деталей 61, которые являются смежными друг другу в поперечном направлении X или в продольном направлении Y. В последнем случае сетеобразная серия подгузников 1, которые являются смежными друг другу, может быть разрезана на отдельные подгузники 1 на конечном этапе. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ получения подгузника типа трусов одноразового использования, предусматривающий следующие этапы: получение базовой структуры, которая имеет область ластовицы, имеющую продольное направление и перпендикулярное ему поперечное направление, переднюю поясную область, проходящую вперед от указанной области ластовицы, и заднюю поясную область, проходящую назад от указанной области-7 014394 ластовицы; соединение указанных передней и задней поясных областей друг с другом вдоль боковых краев указанных передней и задней поясных областей, чтобы придать указанной базовой структуре форму трусов и обеспечить указанную базовую структуру на ее внутренней поверхности листовой деталью, образующей разделитель, адаптированный для предотвращения вхождения жидких экссудатов тела в контактное взаимодействие с кожей тела того, на ком надет подгузник; разметка указанной листовой детали на первую половину и вторую половину по первой поперечной средней линии, делящей пополам указанную листовую деталь в указанном продольном направлении,перед соединением с указанной внутренней поверхностью; складывание назад указанной листовой детали вдоль линии сгиба, ограниченной указанной первой поперечной средней линией так, чтобы размещать указанные первую и вторую половины листовой детали друг на друге; соединение указанных первой и второй половин листовой детали, размещенных друг на друге, между собой в соответствующих поперечных серединах концевых краев указанной листовой детали, проходящих параллельно указанной первой поперечной средней линии; приведение указанной первой поперечной средней линии указанной сложенной листовой детали в близость со второй поперечной средней линией, делящей пополам размер указанной базовой структуры в указанном продольном направлении, и разнесение указанных соответствующих концевых краев первой и второй половин листовой детали дальше, чем указанная первая поперечная средняя линия отстоит от указанной второй поперечной средней линии, для размещения указанной первой половины листовой детали на внутренней поверхности передней или задней секции указанной области ластовицы в указанной базовой структуре; соединение внешней поверхности боковых краев указанной первой половины листовой детали,проходящей в указанном продольном направлении, с указанной внутренней поверхностью базовой структуры, причем область, ограниченная указанными боковыми краями, сохраняется отстоящей от указанной внутренней поверхности; покрытие указанной внешней поверхности указанных боковых краев указанной второй половины листовой детали, проходящей в указанном продольном направлении, адгезивом; складывание назад указанной базовой структуры вдоль указанной второй поперечной средней линии для соединения указанной внутренней поверхности указанной базовой структуры с указанной внешней поверхностью указанных боковых краев указанной второй половины листовой детали посредством указанного адгезива, при этом область, ограниченная указанными боковыми краями второй половины листовой детали, отстоит от указанной внутренней поверхности базовой структуры; соединение соответствующих внутренних поверхностей указанных боковых краев указанных передней и задней поясных областей, размещенных друг на друге в указанной базовой структуре, между собой для получения указанного разделителя из указанной листовой детали. 2. Способ получения подгузника типа трусов одноразового использования, предусматривающий следующие этапы: получение базовой структуры, которая имеет область ластовицы, имеющую продольное направление и перпендикулярное ему поперечное направление, переднюю поясную область, проходящую вперед от указанной области ластовицы, и заднюю поясную область, проходящую назад от указанной области ластовицы; соединение указанных передней и задней поясных областей друг с другом вдоль боковых краев указанных передней и задней поясных областей, чтобы придать указанной базовой структуре форму трусов и обеспечить указанную базовую структуру на ее внутренней поверхности листовой деталью, образующей разделитель, адаптированный для предотвращения вхождения жидких экссудатов тела в контактное взаимодействие с кожей тела того, на ком надет подгузник,разметка указанной листовой детали на первую половину и вторую половину по первой поперечной средней линии, делящей пополам указанную листовую деталь в указанном продольном направлении,перед соединением с указанной внутренней поверхностью; складывание назад указанной листовой детали вдоль линии сгиба, ограниченной указанной первой поперечной средней линией так, чтобы размещать указанные первую и вторую половины листовой детали друг на друге; соединение указанных первой и второй половин листовой детали, размещенных друг на друге, между собой в соответствующих поперечных серединах концевых краев указанной листовой детали, проходящих параллельно указанной первой поперечной средней линии; приведение указанной первой поперечной средней линии указанной сложенной листовой детали в близость со второй поперечной средней линией, делящей пополам размер указанной базовой структуры в указанном продольном направлении, и разнесение указанных соответствующих концевых краев первой и второй половин листовой детали дальше, чем указанная первая поперечная средняя линия отстоит от указанной второй поперечной средней линии, для размещения указанной первой половины листовой детали на внутренней поверхности передней или задней секции указанной области ластовицы в указанной-8 014394 базовой структуре; соединение внешней поверхности боковых краев указанной первой половины листовой детали,проходящей в указанном продольном направлении с указанной внутренней поверхностью базовой структуры, причем область, ограниченная указанными боковыми краями, сохраняется отстоящей от указанной внутренней поверхности; покрытие указанной внутренней поверхности указанной базовой структуры, размещаемой на указанной внешней поверхности указанных боковых краев указанной второй половины, когда указанная базовая структура сложена назад вдоль указанной второй поперечной средней линии, адгезивом; складывание назад указанной базовой структуры вдоль указанной второй поперечной средней линии для соединения указанной внутренней поверхности указанной базовой структуры с указанной внешней поверхностью указанных боковых краев указанной второй половины посредством указанного адгезива, тогда как область, ограниченная указанными боковыми краями, отстоит от указанной внутренней поверхности и соединение соответствующих внутренних поверхностей указанных боковых краев указанных передней и задней поясных областей, размещенных друг на друге в указанной базовой структуре, между собой и в соответствии с этим получение указанного разделителя из указанной листовой детали. 3. Способ по п.1 или 2, в котором размер указанной сложенной листовой детали в указанном поперечном направлении больше размера указанной базовой структуры в указанном поперечном направлении в области указанной сложенной листовой детали, на которой размещена указанная первая половина. 4. Подгузник типа трусов одноразового использования, полученный указанным способом по п.1 или 2.
