Игровой автомат

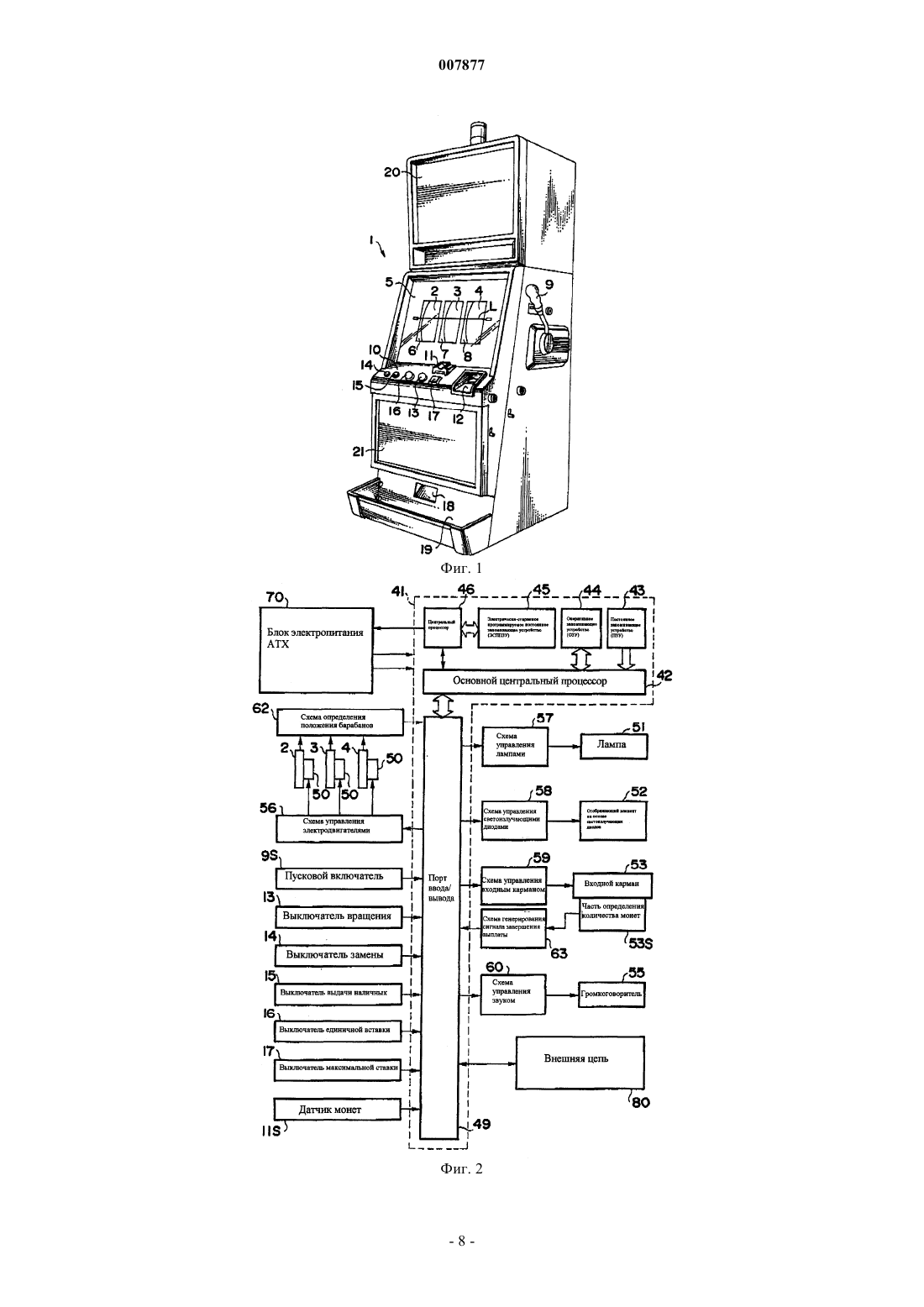

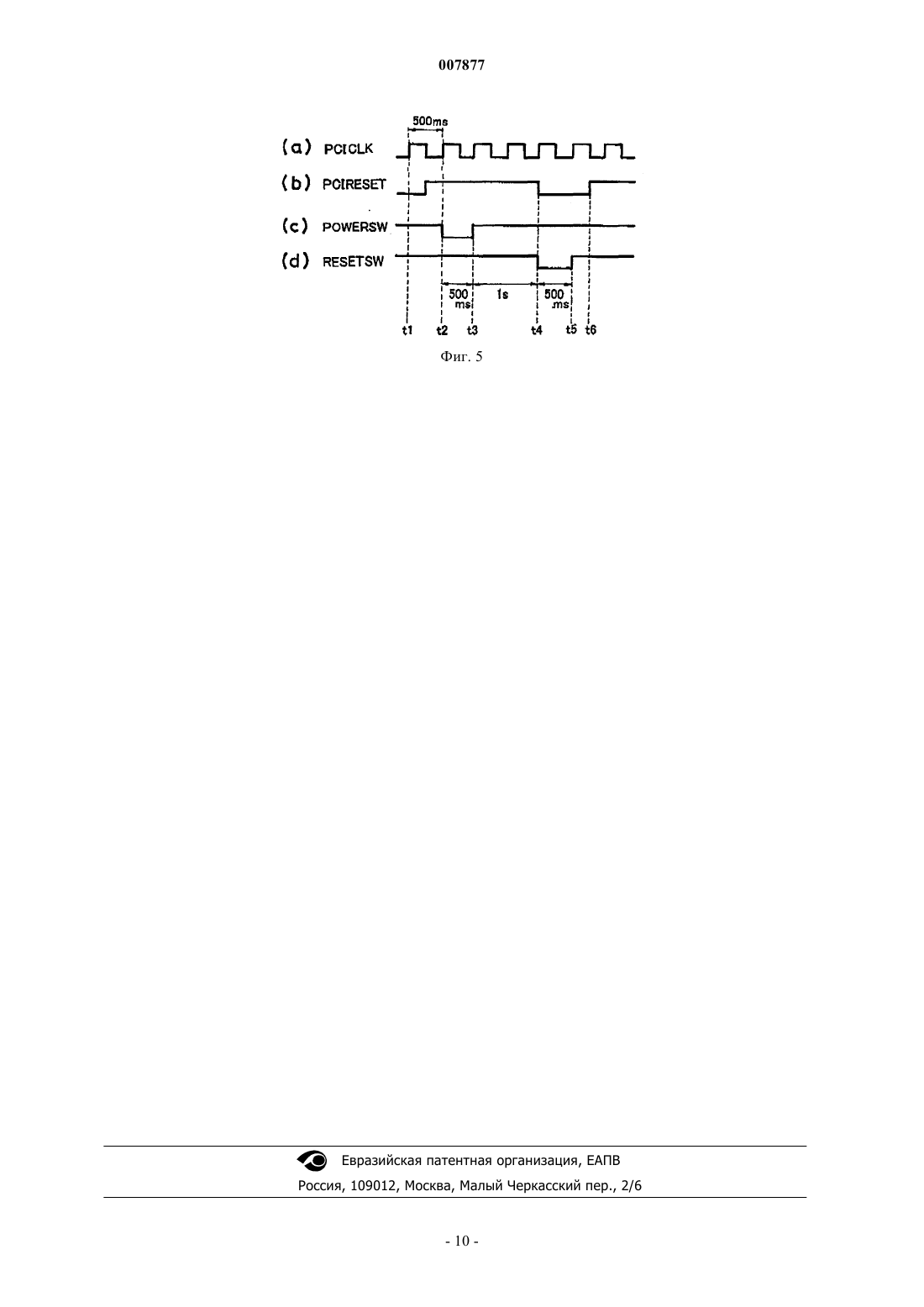

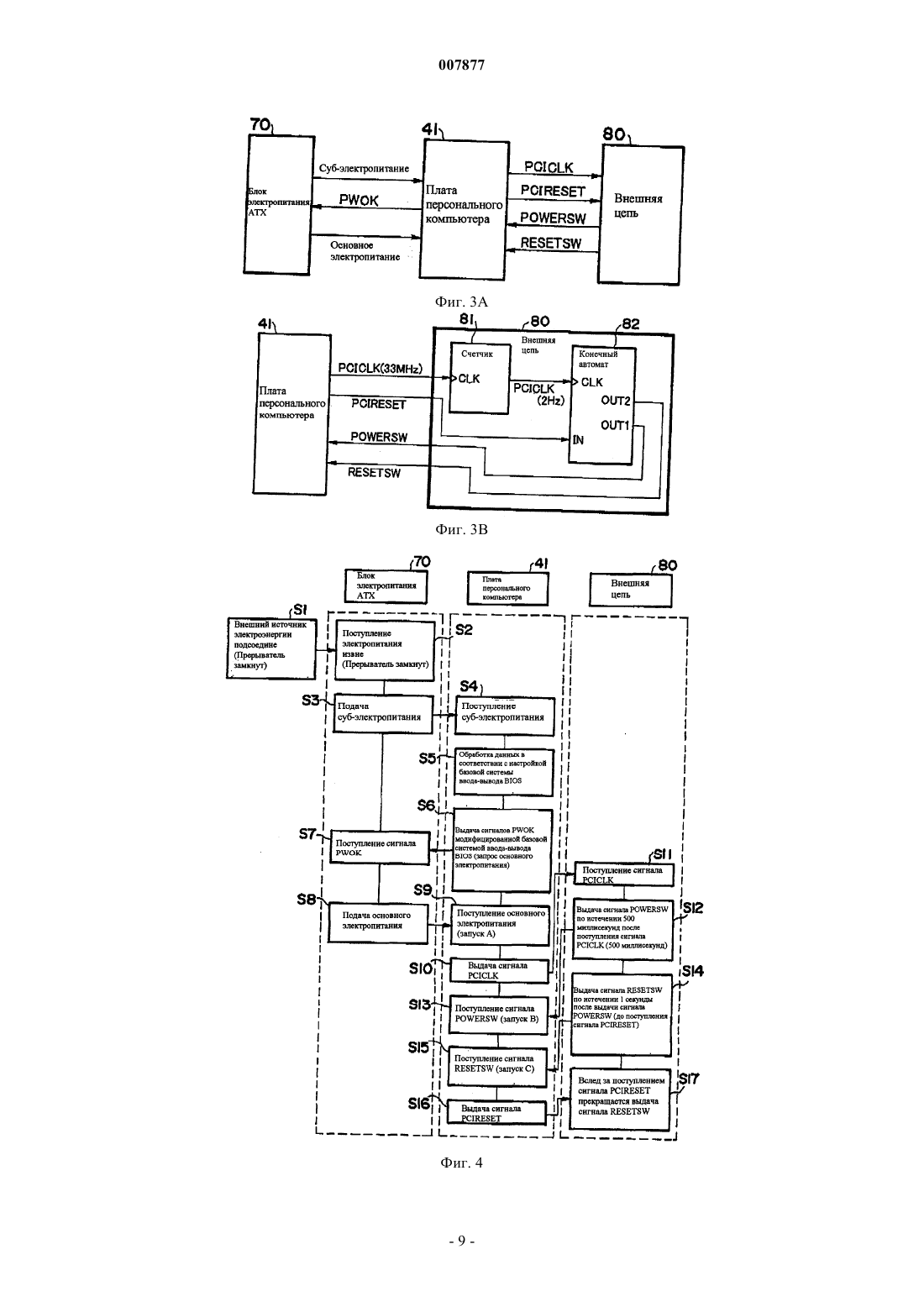

007877 Предшествующий уровень техники Область техники, к которой относится изобретение Настоящее изобретение относится к игровому автомату, содержащему управляющую плату, которая при включении основного электропитания запускает и осуществляет обработку данных в игровом режиме. Описание предшествующего уровня техники Традиционно в игровых автоматах, таких как слот-автоматы (игровые автоматы с набором вращающихся барабанов) и подобные им игровые устройства, различные типы обработки данных в игровом режиме выполнялись при помощи основного центрального процессора, ПЗУ (постоянного запоминающего устройства), ОЗУ (оперативного запоминающего устройства), расположенных на главной управляющей плате, в соответствии с программами, хранящимися в постоянном запоминающем устройстве(см. фиг. 5 публикации 2000-42169 не проходившей экспертизу заявки Японии). Такие игровые автоматы включают в себя автоматы, в которых для снижения стоимости и повышения эффективности игрового автомата в качестве основной управляющей платы установлена поставляемая на рынок как серийное изделие материнская плата персонального компьютера, устанавливаемая в разъем PC/AT, или аналогичная ей. Эта материнская плата функционирует, получая энергию за счет электропитания, поступающего при подключении платы к блоку электропитания, соответствующему стандарту АТХ, т.е. к блоку электропитания АТХ. На этой материнской плате расположены выключатель электропитания, который используется для того, чтобы вызвать подачу блоком питания АТХ основного электропитания, и выключатель сброса, который используется для осуществления сброса материнской платы. Когда источник электропитания переменного тока соединяется с блоком питания АТХ, на материнскую плату подается вспомогательное электропитание и в соответствии с процедурой обработки данных, основанной на настройках базовой системы ввода-вывода BIOS, выполняется контроль состояния выключателя электропитания. Пока источник электроэнергии переменного тока подключен к блоку питания АТХ, вспомогательное электропитание постоянно подается на материнскую плату. В этом случае,когда выключатель электропитания замкнут таким образом, что на материнскую плату подается вспомогательное электропитание, базовой системой ввода-вывода BIOS с материнской платы в блок электропитания АТХ выводится сигнал, запрашивающий подачу основного электропитания. При приеме этого сигнала блоком питания АТХ, на материнскую плату с блока питания АТХ подается основное электропитание. При подаче основного электропитания на материнскую плату осуществляется запуск материнской платы, приводящий к тому, что выполняется обработка данных в игровом режиме в соответствии с программой обработки данных в игровом режиме, хранящейся в постоянном запоминающем устройстве. Кроме того, материнские платы включают в себя платы, которые не запускаются при включении одного лишь выключателя электропитания, но, напротив, включаются лишь тогда, когда вслед за включением выключателя электропитания включается и выключатель сброса. Сущность изобретения Как бы там ни было, в упомянутых выше традиционных игровых автоматах, в которых установлена поставляемая на рынок как серийное изделие материнская плата, требуется наличие выключателя электропитания, который приводит в действие материнскую плату, и требуется исполнение ручной операции при пуске игрового автомата. В случае изделия, такого как игровой автомат, представляется желательным, чтобы игровой автомат запускался простым подключением к игровому автомату источника электропитания переменного тока. Настоящее изобретение разработано с целью решения таких задач. Игровой автомат, сконструированный в соответствии с настоящим изобретением, содержит блок электропитания, который подает вспомогательное электропитание, когда включено электропитание переменного тока, и который подает основное электропитание, когда блок питания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; и управляющую плату, которая имеет первое средство хранения, предназначенное для хранения базовой системы ввода-вывода BIOS, второе средство хранения, предназначенное для хранения программы обработки данных в игровом режиме, первое средство управления, предназначенное для осуществления обработки данных в соответствии с базовой системой ввода/вывода BIOS при подаче вышеупомянутого вспомогательного электропитания, и второе средство управления, предназначенное для запуска управляющей платы и осуществления обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме при подаче основного электропитания, причем, первое средство управления осуществляет обработку данных, которая обеспечивает выдачу в блок электропитания сигнала запроса основного электропитания при получении управляющей платой вспомогательного электропитания. Кроме того, игровой автомат, сконструированный в соответствии с настоящим изобретением, включает в себя: блок электропитания, который подает вспомогательное электропитание, когда включено электропитание переменного тока, и который подает основное электропитание, когда блок питания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; и управляющую плату, которая имеет первое средство хранения, предназначенное для хранения базовой системы ввода-вывода BIOS, второе средство хранения, предназначенное для хранения про-1 007877 граммы обработки данных в игровом режиме, первое устройство управления, предназначенное для осуществления обработки данных в соответствии с базовой системой ввода-вывода BIOS при подаче вышеупомянутого вспомогательного электропитания, и второе средство управления, предназначенное для запуска управляющей платы и осуществления обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме при подаче основного электропитания, причем, игровой автомат дополнительно содержит внешнюю цепь, которая имеет средство обнаружения, предназначенное для обнаружения подачи в управляющую плату блоком электропитания вспомогательного электропитания, и средство генерирования сигнала псевдовключения электропитания, предназначенное для генерирования сигнала псевдовключения электропитания, который вызывает выдачу в блок электропитания сигнала запроса основного электропитания, и для выдачи сигнала в управляющую плату при обнаружении вышеупомянутым средством обнаружения подачи вспомогательного электропитания в управляющую плату. Кроме того, в настоящем изобретении внешняя цепь содержит средство генерирования сигнала псевдовключения сброса, предназначенное для генерирования сигнала псевдовключения сброса по истечении определенного промежутка времени после выдачи в управляющую плату сигнала псевдовключения электропитания и для выдачи сигнала псевдовключения сброса в управляющую плату. Кроме того, игровой автомат, сконструированный в соответствии с настоящим изобретением, содержит блок электропитания, который подает вспомогательное электропитание, когда включено электропитание переменного тока, и который подает основное электропитание, когда блок питания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; и управляющую плату, которая имеет первое средство хранения, предназначенное для хранения BIOS,второе средство хранения, предназначенное для хранения программы обработки данных в игровом режиме, первое средство управления, предназначенное для обработки данных в соответствии с BIOS при подаче вышеупомянутого вспомогательного электропитания, и второе средство управления для запуска управляющей платы и осуществления обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме при подаче основного электропитания, при этом первое средство управления осуществляет обработку данных, которая обеспечивает выдачу в блок электропитания сигнала запроса основного электропитания при получении управляющей платой вспомогательного электропитания, и при этом игровой автомат дополнительно содержит внешнюю цепь, которая имеет средство обнаружения для обнаружения подачи в управляющую плату блоком электропитания вспомогательного электропитания, средство генерирования сигнала псевдовключения электропитания для генерирования сигнала псевдовключения электропитания, который вызывает выдачу в блок электропитания сигнала запроса основного электропитания, и для выдачи сигнала в управляющую плату при обнаружении вышеупомянутым средством обнаружения подачи вспомогательного электропитания в управляющую плату, и средство формирования сигнала псевдовключения сброса для формирования сигнала псевдовключения сброса по истечении определенного промежутка времени после выдачи в управляющую плату сигнала псевдовключения электропитания и для выдачи сигнала псевдовключения сброса в управляющую плату. Перечень фигур чертежей Фиг. 1 - вид в перспективе слот-автомата в соответствии с одним из вариантов осуществления настоящего изобретения; фиг. 2 - структурная схема, демонстрирующая конструкцию платы персонального компьютера, которая управляет операцией обработки данных в игровом режиме в слот-автомате согласно одному из вариантов осуществления настоящего изобретения, и периферийные устройства, которые соединены с этой платой персонального компьютера; фиг. 3 А и 3 В - схемы, которые демонстрируют зависимость сигналов входа-выхода между платой персонального компьютера, установленной в слот-автомате в соответствии с одним из вариантов осуществления настоящего изобретения, и внешней цепью и блоком электропитания АТХ, соединенными с платой персонального компьютера. фиг. 4 - пояснительная функциональная схема, которая демонстрирует процедуру запуска платы персонального компьютера в слот-автомате в соответствии с одним вариантом осуществления настоящего изобретения; и фиг. 5 - временная диаграмма, которая демонстрирует изменения соответствующих сигналов цепи внешней нагрузки слот-автомата в соответствии с одним из вариантов осуществления настоящего изобретения. Описание предпочтительных вариантов осуществления настоящего изобретения Ниже описаны предпочтительные варианты осуществления настоящего изобретения. Фиг. 1 представляет собой вид в перспективе слот-автомата 1 в соответствии с предпочтительным вариантом осуществления настоящего изобретения. Под кожухом в центральной части основного корпуса слот-автомата 1 установлены три барабана, а именно: первый барабан 2, второй барабан 3 и третий барабан 4. На внешней периферической части соответствующих барабанов со 2 по 4 изображены ряды символов, состоящих из множества различного рода рисунков (именуемых в дальнейшем символами).-2 007877 Напротив барабанов со 2 по 4 расположен оконный блок 5 отображения барабанов. Символы, изображенные на внешней периферической части соответствующих барабанов со 2 по 4, отображаются через отображающие окна 6, 7 и 8, выполненные в оконном блоке 5 отображения барабанов (при этом в каждом окне отображается три символа). Когда игрок опускает монету или подобное ей платежное средство,составляющее средство платежа в игре, и приводит в действие рукоятку 9, установленную на боковой поверхности кожуха, происходит попеременное отображение этих символов. В оконном блоке 5 отображения барабанов формируется призовая игровая линия L, которая определяет комбинацию символов, а выигрыш призов определяется комбинацией символов, которые остановились и отображаются на призовой игровой линии L в соответствующих отображающих окнах с 6 по 8. Щель 11 ввода монет, используемая для ввода игроком монет, и щель 12 ввода банкнот, используемая для ввода игроком банкнот, расположены на пульте 10 управления, который находится под оконным блоком 5 отображения барабанов. Кроме того, на пульте 10 управления расположен выключатель 13 вращения, который используется для запуска вращения барабанов со 2 по 4 при помощи нажатия кнопки отдельно от приведения в действия рукоятки 9; и, кроме того, на этом пульте 10 управления также расположены выключатель 14 замены, выключатель 15 выдачи наличных, выключатель 16 единичной ставки и выключатель 17 максимальной ставки. Выключатель 14 замены представляет собой выключатель, который используется для вызова сотрудника игорного заведения; когда этот выключатель включен, зажигается сигнальное устройство, расположенное на верхней части слот-автомата. Выключатель 15 выплаты наличных инициирует выплату(при нажатии кнопки) накопленных выигрышей (именуемые в дальнейшем кредитом) в виде монет в лоток 19 для монет из окошка 18 выплаты. Кроме того, посредством одного нажатия кнопки выключатель 16 единичной ставки делает ставку денежной суммы, равной сумме, которая ставится на игру при единичной ставке (из суммы кредитованных выигрышей). Выключатель 17 максимальной ставки посредством одного нажатия кнопки делает ставку денежной суммы, равной максимальному количеству ставок на игру, из кредитованных выигрышей. Кроме того, на верхнем стекле 20, расположенном над оконным блоком 5 отображения барабанов,изображена таблица выигрышей, которая показывает суммы, выплачиваемые в качестве выигрышей, а на нижнем стекле 21, расположенном под оконным блоком 5 отображения барабанов, изображены символы или подобные им знаки этого игрового автомата. Фиг. 2 представляет собой структурную схему, демонстрирующую конструкцию материнской платы персонального компьютера (именуемую в дальнейшем платой персонального компьютера) 41, которая управляет операциями обработки данных в игровом режиме в слот-автомате согласно настоящему варианту осуществления изобретения, и периферийные устройства, которые соединены с платой 41 персонального компьютера. Плата 41 персонального компьютера представляет собой поставляемую как серийное изделие плату персонального компьютера, которая удовлетворяет стандарту АТХ; эта плата 41 персонального компьютера содержит центральный процессор, представляющий собой первую секцию управления, электрически-стираемое программируемое постоянное запоминающее устройство (ЭСППЗУ) 45, представляющее собой первую секцию хранения, которая хранит программу базовой системы ввода-вывода BIOS, исполняемую этим центральным процессором 46, основной центральный процессор 42, представляющий собой вторую секцию управления, постоянное запоминающее устройство 43, представляющее собой вторую секцию хранения, которая хранит программу обработки данных в игровом режиме, исполняемую этим основным центральным процессором 42 и оперативное запоминающее устройство (ОЗУ) 44, наделенное функцией управления резервированием. Центральный процессор 46 осуществляет обработку данных в соответствии с программой BIOS, которая хранится в электрически-стираемом программируемом постоянном запоминающем устройстве 45, а основной центральный процессор 42 выполняет обработку данных в игровом режиме в соответствии с программой обработки данных в игровом режиме, которая хранится в ПЗУ 43. Оперативное запоминающее устройство 44 используется в качестве временной рабочей области памяти или ей аналогичной при исполнении основным центральным процессором 42 программы обработки данных в игровом режиме. С основным центральным процессором 42 соединен порт 49 ввода/вывода, который осуществляет обмен сигналами с периферийными устройствами (исполнительными устройствами), описанными ниже,и с внешней цепью 80. Кроме того, в постоянном запоминающем устройстве 43 часть памяти разделена таким образом, что в ней в дополнение к программе обработки данных в игровом режиме также хранится таблица выигрышей или аналогичная ей информация, обращение к которой производится при определении выигрышей на основе комбинации символов. Основные исполнительные средства, работой которых управляют управляющие сигналы от основного центрального процессора 42, включают в себя шаговые электродвигатели 50, приводящие во вращение соответствующие барабаны со 2 по 4, различные лампы 51, различные отображающие элементы 52 на основе светоизлучающих диодов, входной карман 53, который принимает монеты, и громкоговоритель 55. Эти исполнительные средства приводятся в действие и управляются соответственно схемой 56 управления электродвигателями, схемой 57 управления лампами, схемой 58 управления светоизлучаю-3 007877 щими диодами, схемой 59 управления входным карманом и схемой 60 управления звуком. Эти схемы управления с 56 по 59 и схема 60 управления звуком соединены с основным центральным процессором через порт 49 ввода-вывода. Кроме того, основная секция генерирования входных сигналов, которая генерирует входные сигналы, необходимые для формирования основным центральным процессором 42 управляющих сигналов,включает в себя пусковой выключатель 9S, который обнаруживает приведение в действие рукоятки 9,выключатель вращения 13, выключатель 14 замены, выключатель 15 выдачи наличных, выключатель 16 единичной ставки и выключатель 17 максимальной ставки и датчик 11S монет, который обнаруживает монеты, опущенные в устройство 11 ввода монет. Кроме того, имеется также схема 62 определения положения барабанов, которая определяет угловое положение соответствующих барабанов со 2 по 4. Более того, в составе вышеупомянутого блока генерирования входных сигналов также предусматриваются часть 53S определения количества монет, которая определяет количество монет, выплаченное из входного кармана 53, и схема 63 генерирования сигнала завершения выплаты. Схема 63 генерирования сигнала завершения выплаты генерирует сигнал, который обнаруживает завершение выплаты монет,когда отсчитанное количество фактически выплаченных монет, которое вводится из части 53S определения количества монет, достигает значения, указывающего количество, предназначенное к выплате. Вышеупомянутая схема 63 генерирования сигнала завершения выплаты также соединена с основным центральным процессором 42 через порт 49 ввода/вывода. Кроме того, с платой 41 персонального компьютера соединены блок 70 электропитания АТХ, который предоставляет электропитание, приводящее в действие плату 41 персонального компьютера, и внешняя цепь 80, которая производит обработку сигналов управления электропитанием для этого блока 70 электропитания АТХ. Фиг. 3 А демонстрирует зависимость сигналов входа-выхода между платой 41 персонального компьютера, показанной на фиг. 2, и блоком 70 электропитания АТХ и внешней цепью 80, которые соединены с этой платой 41 персонального компьютера. Фиг. 3 В представляет собой структурную схему, которая демонстрирует внутреннее устройство внешней цепи 80. Блок 70 электропитания АТХ представляет собой блок электропитания, который соответствует стандарту АТХ. При включенном источнике электропитания переменного тока (на чертежах не показан) блок 70 электропитания АТХ постоянно подает вспомогательное электропитание (именуемое в дальнейшем суб-электропитанием) в плату 41 персонального компьютера, как это показано на фиг. 3 А, а когда принят сигнал запроса основного электропитания (именуемый в дальнейшем сигналом PWOK), переданный с платы 41 персонального компьютера, блок 70 электропитания АТХ подает в плату 41 персонального компьютера основное электропитание. При подаче суб-электропитания из блока 70 электропитания АТХ центральный процессор 46 выполняет обработку данных в соответствии с базовой системой вводавывода, а при подаче основного электропитания основной центральный процессор 42 выполняет обработку данных в соответствии с программой обработки данных в игровом режиме. Как показано на фиг. 3 В, внешняя цепь 80 содержит счетчик 81 и конечный автомат 82. При подаче суб-электропитания плата 41 персонального компьютера выдает во внешнюю цепь 80 синхронизирующий сигнал шины межсоединения периферийных компонентов PCI (именуемый в дальнейшем сигналомPCICLK) с частотой 33 МГц. Счетчик 81 подвергает сигнал PCICLK, который поступает на клемму CLK(Синхронизация) с платы 41 персонального компьютера, делению частоты и выдает конечному автомату 82 синхронизирующий сигнал частотой 2 Гц. Конечный автомат 82 представляет собой секцию генерирования сигнала псевдовключения электропитания, которое генерирует сигнал псевдовключения электропитания (именуемого в дальнейшем сигналом POWERSW), вызывающего выдачу в блок 70 электропитания АТХ из платы 41 персонального компьютера сигнала PWOK при подаче деленного по частоте сигнала PCICLK, выходящего из счетчика 81, на вход CLK, и которое выдает этот сигнал POWERSW с клеммы OUT1 (выход 1) в плату 41 персонального компьютера. Кроме того, конечный автомат 82 также представляет собой секцию генерирования сигнала псевдовключения сброса, которое формирует сигнал псевдовключения сброса (именуемый в дальнейшем сигналом RESETSW) по истечении определенного периода времени после выдачи в плату 41 персонального компьютера сигнала POWERSW и выдает этот сигнал RESETSW с клеммы OUT2 (выход 2) в плату 41 персонального компьютера. Кроме того, счетчик 81 и конечный автомат 82 представляют собой устройство обнаружения, которое обнаруживает подачу суб-электропитания блоком 70 электропитания АТХ в плату 41 персонального компьютера. При поступлении сигнала RESETSW плата 41 персонального компьютера осуществляет сброс основного центрального процессора 42 и выдает сигнал сброса шины PCI (именуемый в дальнейшем сигналом PCIRESET) на клемму IN (вход) конечного автомата 82. Далее, со ссылкой на функциональную пояснительную схему, показанную на фиг. 4, и временные диаграммы, показанные на чертежах (а) и (d) фиг. 5, будет описана процедура запуска платы 41 персонального компьютера. Сначала при замыкании прерывателя, обеспечивающего подсоединение внешнего источника электропитания, (см. фиг. 4, этап (обозначаемый в дальнейшем буквой S) 1) электропитание переменного тока подается в блок 70 электропитания АТХ (этап S2), а в плату 41 персонального компьютера из блока-4 007877 70 электропитания АТХ выводится суб-электропитание (этап S3). В плате 41 персонального компьютера при поступлении субэлектропитания (этап S4) осуществляется обработка данных в соответствии с настройкой BIOS (этап S5). Например, в случаях, когда выключатель электропитания соединен с материнской платой, эта обработка данных включает в себя контроль функционирования и тому подобные операции. Центральный процессор 46 осуществляет обработку данных, в результате которой выдается сигнал PWOK в блок 70 электропитания АТХ, в соответствии с процедурой обработки данных, основанной на настройке BIOS (этап S6). При поступлении сигнала PWOK в блок 70 электропитания АТХ (этап S7) в плату 41 персонального компьютера из блока 70 электропитания АТХ подается основное электропитание(этап S8). При поступлении основного электропитания в плату 41 персонального компьютера центральный процессор 46 осуществляет процедуру запуска (запуск А) программы обработки данных в игровом режиме (этап S9). При поступлении основного электропитания в плату 41 персонального компьютера, начиная с момента времени t1, из платы 41 персонального компьютера во внешнюю цепь 80 выводится сигналPCICLK с частотой 33 МГц (этап S10). Этот сигнал PCICLK подвергается делению частоты, выполняемому счетчиком 81 внешней цепи 80, и поступает в конечный автомат 82 в виде синхронизирующего сигнала с частотой 2 Гц, показанного на фиг. 5 А (этап S11). При поступлении сигнала PCICLK конечный автомат 82 в момент времени t2, по истечении интервала времени длительностью 500 мс с момента времени t1, выдает в плату 41 персонального компьютера сигнал POWERSW (этап S12). При поступлении этого сигнала POWERSW в плату 41 персонального компьютера центральный процессор 46 снова выполняет процедуру запуска (запуск В) программы обработки данных в игровом режиме (этап S13). Выдача сигнала POWERSW прекращается в момент времени t3 по истечении интервала времени длительностью 500 мс с момента времени t2. Как показано на чертежах (с) и (d) фиг. 5, в момент времени t4 по истечении интервала времени длительностью 1 с после окончания выдачи сигнала POWERSW конечный автомат 82 выдает в плату 41 персонального компьютера сигнал RESETSW (этап S14). В плате 41 персонального компьютера, которая для осуществления процедуры запуска требует ввод двух сигналов, т.е. сигнала POWERSW и сигналаRESETSW, процедура запуска при запуске В на этапе S13 не выполняется. Однако, когда этот сигналRESETSW поступает в плату 41 персонального компьютера вслед за сигналом POWERSW, центральный процессор 46 в момент времени t4 выполняет процедуру запуска (запуск С) программы обработки данных в игровом режиме (этап S15). При выполнении центральным процессором 46 этой процедуры запуска из платы 41 персонального компьютера в конечный автомат 82 внешней цепи 80 выдается сигналPCIRESET (этап S16). Конечный автомат 82 проверяет состояние сигнала PCIRESET в момент времениt5 по истечении интервала времени длительностью 500 мс после выдачи сигнала RESETSW, и при обнаружении низкого уровня сигнала PCIRESET, как это показано на фиг. 5(b), конечный автомат 82 делает вывод о том, что сброс платы 41 персонального компьютера осуществлен, и прекращает выдачу сигналаRESETSW (этап S17). Выдача сигнала PCIRESET прекращается в последующий момент времени t6. В таком слот-автомате 1 по данному варианту осуществления изобретения, как тот, что описан выше, суб-электропитание подается из блока 70 электропитания АТХ в плату 41 персонального компьютера при соединении источника электропитания переменного тока с блоком 70 электропитания АТХ. Когда в плату 41 персонального компьютера подается субэлектропитание, в блок 70 электропитания АТХ в процессе работы центрального процессора 46 в соответствии с командами BIOS выдается сигнал PWOK,и из блока 70 электропитания АТХ в плату 41 персонального компьютера подается основное электропитание. Следовательно, необходимость в традиционном ручном включении выключателя электропитания отсутствует, и подача основного электропитания на плату 41 персонального компьютера и процедура запуска (запуск А) программы обработки данных в игровом режиме выполняются автоматически. В результате, запуск слот-автомата 1 не требует никаких усилий. Более того, установка выключателя электропитания, как в традиционных устройствах, не является необходимой. Кроме того, когда суб-электропитание подается в плату 41 персонального компьютера, эту подачу суб-электропитания обнаруживает конечный автомат 82, установленный во внешней цепи 80. При обнаружении подачи этого суб-электропитания конечный автомат 82 выдает в плату 41 персонального компьютера сигнал POWERSW. Когда сигнал POWERSW поступает в плату 41 персонального компьютера,процедура запуска (запуск В) программы обработки данных в игровом режиме вновь осуществляется автоматически посредством обработки данных, выполняемой центральным процессором 46. Следовательно, даже в случаях, когда автоматическая процедура запуска (запуск В) программы обработки данных в игровом режиме по какой-либо причине не выполнена посредством обработки данных, выполняемой центральным процессором 46 в соответствии с BIOS, автоматическая процедура запуска (запуск В) программы обработки данных в игровом режиме выполняется вновь в данный момент времени. Следовательно, поскольку таким образом автоматически выполняется вторая процедура запуска, ситуации, в которых слот-автомат 1 не запускается надлежащим образом, могут быть устранены. Кроме того, в данном варианте осуществления изобретения, когда выдан сигнал POWERSW, через 500 мс после него из конечного автомата 82 в плату 41 персонального компьютера выдается сигнал RESETSW. Когда сигнал RESETSW поступает в плату 41 персонального компьютера, процедура запуска(запуск С) программы обработки данных в игровом режиме вновь выполняется автоматически посредством обработки данных, исполняемой центральным процессором 46 в соответствии с BIOS в плате 41 персонального компьютера, которая требует для осуществления процедуры запуска ввод сигнала RESETSW вместе с сигналом POWERSW. Следовательно, даже в слот-автомате 1, использующем плату 41 персонального компьютера, которая требует для осуществления процедуры запуска ввод сигнала RESETSW вместе с сигналом POWERSW, для запуска слот-автомата 1 не требуется никаких усилий. Кроме того, в вышеупомянутом варианте осуществления изобретения описан случай, в котором процедура запуска платы 41 персонального компьютера выполняется также и посредством процедур запуска: запуск В и запуск С, обусловленных сигналом POWERSW и сигналом RESETSW из внешней цепи 80, наряду с запуском А, основанном на обработке данных, исполняемой центральным процессором 46, в соответствии с базовой системой ввода-вывода BIOS. Однако настоящее изобретение этим не ограничивается. Например, может также быть использовано конструктивное исполнение, в котором процедура запуска платы 41 персонального компьютера осуществляется посредством выполнения только обработки данных, которая выдает сигнал PWOK в блок 70 электропитания АТХ посредством обработки данных, осуществляемой центральным процессором 46 в соответствии с BIOS. Кроме того, также вполне возможно использование конструктивного исполнения, в котором процедура запуска платы 41 персонального компьютера, основанная на обработке данных, осуществляемой центральным процессором 46 в соответствии с BIOS, не осуществляется, при этом сигнал PWOK выдается в блок 70 электропитания АТХ при помощи сигнала POWERSW из внешней цепи 80, а процедура запуска осуществляется посредством приема основного электропитания из блока 70 электропитания АТХ. В качестве альтернативы, в случае платы 41 персонального компьютера, в которой процедура запуска осуществляется не посредством вышеупомянутого сигнала POWERSW, но посредством двух сигналов, т.е. сигнала POWERSW и сигнала RESETSW, может быть использовано конструктивное исполнение, в котором осуществляется процедура запуска, основанная на этих двух входных сигналах. В любом из вышеупомянутых конструктивных исполнений отсутствует необходимость ручного включения традиционного выключателя электропитания; вместо этого управление электропитанием платы 41 персонального компьютера может осуществляться автоматически, и процедура запуска программы обработки данных в игровом режиме осуществляется автоматически. В результате, слот-автомат 1 запускается простым замыканием прерывателя, который соединяет источник электроэнергии переменного тока со слот-автоматом 1. В вышеупомянутом варианте осуществления изобретения описан случай, в котором игровой автомат по настоящему изобретению описан в применении к слот-автомату. Однако настоящее изобретение также может быть применено к другим игровым автоматам, помимо слот-автоматов, таким как автоматам для игры в пачинко (Японский вариант бильярда) или видеоигровым автоматам. В случаях, когда настоящее изобретение применяется к таким игровым автоматам, также могут быть получены эффекты и результаты, подобные тем, что описаны в вышеупомянутых вариантах осуществления изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Игровой автомат, содержащий блок электропитания, который подает вспомогательное электропитание при включении электропитания переменного тока, и который подает основное электропитание, когда вышеупомянутый блок электропитания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; и управляющую плату, которая имеет первое средство хранения, предназначенное для хранения базовой системы ввода-вывода BIOS, второе средство хранения для хранения программы обработки данных в игровом режиме, первое средство управления, для выполнения обработки данных в соответствии с базовой системой ввода-вывода BIOS при подаче вспомогательного электропитания, и второе средство управления для запуска управляющей платы и осуществления при подаче основного электропитания обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме; причем вышеупомянутое первое средство управления выполняет обработку данных, которая обеспечивает выдачу сигнала запроса основного электропитания в вышеупомянутый блок электропитания при подаче вспомогательного электропитания в вышеупомянутую управляющую плату вышеупомянутым блоком электропитания. 2. Игровой автомат, содержащий блок электропитания, который подает вспомогательное электропитание при включении электропитания переменного тока, и который подает основное электропитание, когда вышеупомянутый блок электропитания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; и управляющую плату, которая имеет первое средство хранения для хранения базовой системы ввода-вывода BIOS, второе средство хранения для хранения программы обработки данных в игровом режиме, первое средство управления для выполнения обработки данных в соответствии с базовой системой-6 007877 ввода-вывода BIOS при подаче вспомогательного электропитания, и второе средство управления для запуска упомянутой управляющей платы и осуществления при подаче основного электропитания обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме; и внешнюю цепь, которая имеет средство обнаружения для обнаружения подачи вспомогательного электропитания в упомянутую управляющую плату блоком электропитания, и средство генерирования сигнала псевдовключения электропитания для генерирования сигнала псевдовключения электропитания,который вызывает выдачу сигнала запроса основного электропитания в упомянутый блок электропитания, и для выдачи сигнала псевдовключения электропитания в упомянутую управляющую плату при обнаружении подачи вспомогательного электропитания в упомянутую управляющую плату упомянутым устройством обнаружения. 3. Игровой автомат по п.2, в котором внешняя цепь содержит устройство генерирования сигнала псевдовключения сброса для генерирования сигнала псевдовключения сброса после истечения заданного промежутка времени с момента выдачи в упомянутую управляющую плату сигнала псевдовключения электропитания и для выдачи сигнала псевдовключения сброса в упомянутую управляющую плату. 4. Игровой автомат по п.2 или 3, в котором внешняя цепь содержит блок счетчика, который подвергает входной синхронизирующий сигнал делению частоты, и выдает полученный в результате деления частоты синхронизирующий сигнал в средство генерирования сигнала псевдовключения электропитания. 5. Игровой автомат, содержащий блок электропитания, который подает вспомогательное электропитание при включении электропитания переменного тока, и который подает основное электропитание, когда блок электропитания принимает сигнал запроса основного электропитания, который запрашивает подачу основного электропитания; управляющую плату, которая имеет первое средство хранения для хранения базовой системы ввода-вывода BIOS, второе средство хранения для хранения программы обработки данных в игровом режиме, первое средство управления для выполнения обработки данных в соответствии с базовой системой ввода-вывода BIOS при подаче вспомогательного электропитания, и второе средство управления для запуска управляющей платы и осуществления при подаче основного электропитания обработки данных в игровом режиме в соответствии с программой обработки данных в игровом режиме; причем вышеупомянутое первое средство управления выполняет обработку данных, которая обеспечивает выдачу сигнала запроса основного электропитания в упомянутый блок электропитания при подаче вспомогательного электропитания в управляющую плату упомянутым блоком электропитания; и внешнюю цепь, которая имеет средство обнаружения для обнаружения подачи вспомогательного электропитания в вышеупомянутую управляющую плату блоком электропитания, средство генерирования сигнала псевдовключения электропитания для формирования сигнала псевдовключения электропитания, который вызывает выдачу сигнала запроса основного электропитания в блок электропитания, и для выдачи сигнала псевдовключения электропитания в управляющую плату при обнаружении подачи вспомогательного электропитания в управляющую плату упомянутым устройством обнаружения, и средство генерирования сигнала псевдовключения сброса для генерирования сигнала псевдовключения сброса после истечения заданного промежутка времени с момента выдачи в управляющую плату сигнала псевдовключения электропитания и для выдачи сигнала псевдовключения сброса в управляющую плату. 6. Игровой автомат по любому из пп.1-5, выбранный из группы, состоящей из слот-автомата, автомата для игры в пачинко и видеоигрового автомата.
