Штепсель с гильзой

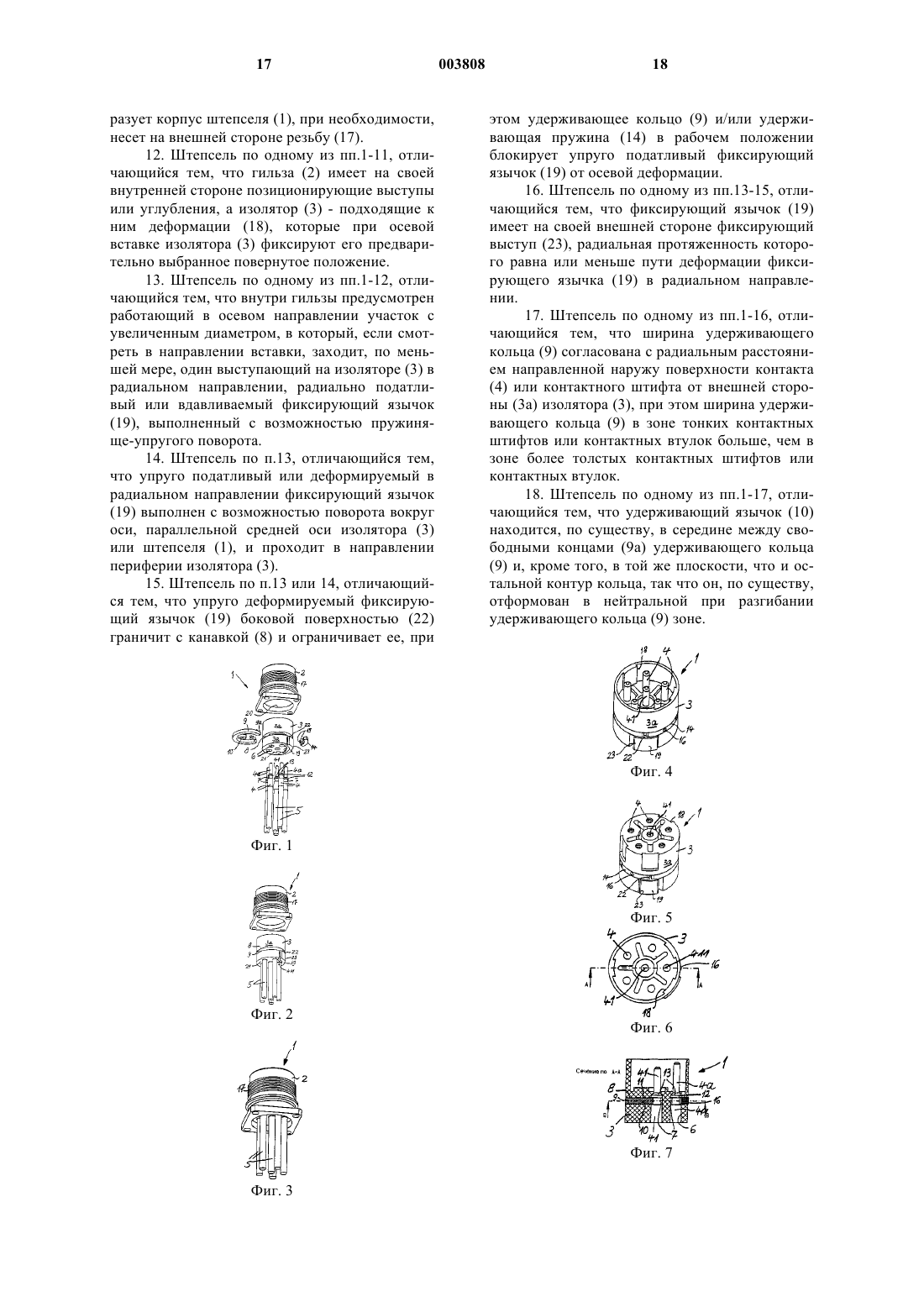

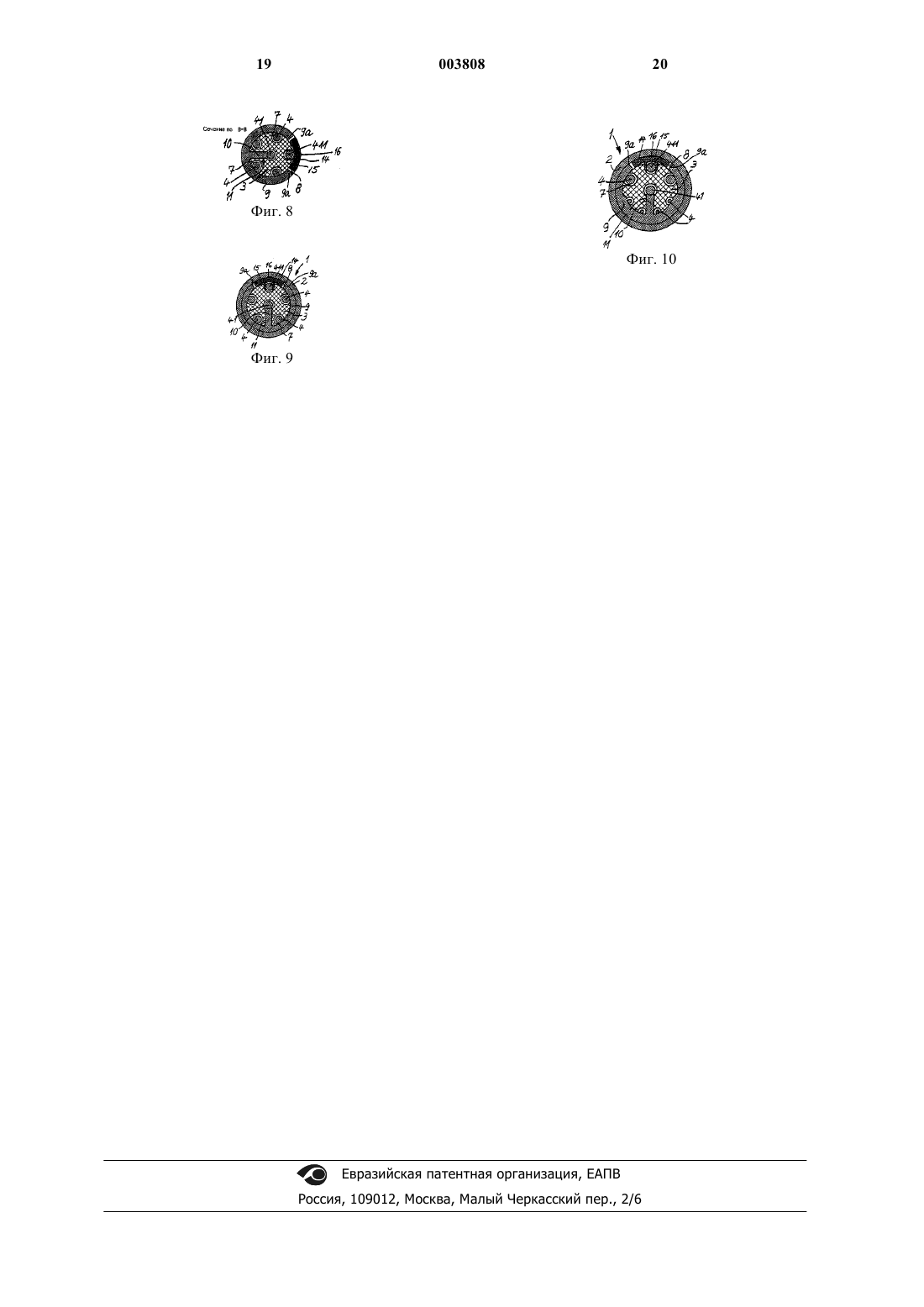

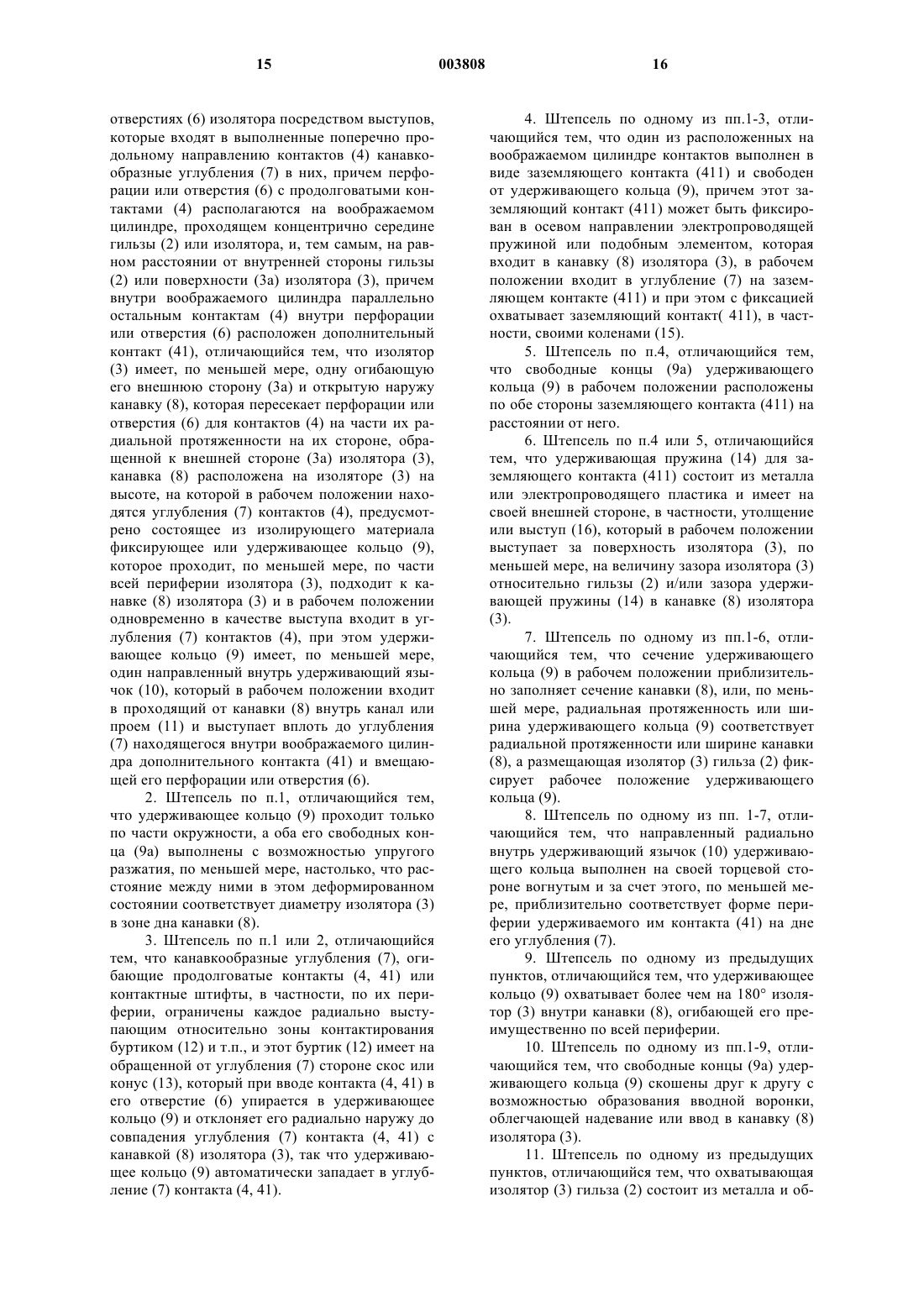

1 Изобретение относится к штепселю, содержащему гильзу, изолятор, расположенный в рабочем положении в гильзе, и продолговатые штифтообразные контакты - контактные штифты или контактные втулки, фиксированные в рабочем положении во вмещающих их перфорациях или отверстиях изолятора посредством выступов, которые входят в выполненные поперечно к продольному направлению контактов канавкообразные углубления в них, причем перфорации или отверстия с продолговатыми контактами располагаются на воображаемом цилиндре, размещенном концентрично середине гильзы или изолятора, и, тем самым, на равном расстоянии от внутренней стороны гильзы или поверхности изолятора, причем внутри воображаемого цилиндра параллельно остальным контактам внутри перфорации или отверстия расположен дополнительный контакт. Подобные электрические штепсели известны и зарекомендовали себя, поскольку контакты фиксированы и удерживаются в осевом направлении, когда штепсель сочленяют с ответной частью или отделяют от нее, что зачастую связано с преодолением зажимных усилий,посредством которых контакты в своем продольном направлении подвержены воздействию усилия. До сих пор взаимное увязывание выступов и углублений на вставных контактах является сложным делом. Во многих случаях изолятор выполнен составным с тем, чтобы фиксировать контакты их углублениями на соответствующих выступах внутри изолятора, когда он разобран. Это означает, что он затем должен быть собран,так что изготовление и монтаж следует считать сложным делом. Другое известное решение предусматривает изготовленные за одно целое с изолятором выступы, которые при вводе штифтообразных контактов сначала отклоняются, а затем могут входить с фиксацией в углубления контактов. Это требует соответственно упругого материала, а, кроме того, требуются сложные формы для изготовления такого изолятора. В основе изобретения лежит задача создания электрического штепселя описанного выше рода, который был бы прост в изготовлении и при цельном выполнении изолятора простым образом обеспечивал бы фиксацию контактов,будь то контактные штифты или контактные втулки, посредством углублений и входящих в них выступов. Для решения этой задачи описанный выше штепсель отличается тем, что изолятор имеет,по меньшей мере, одну огибающую его внешнюю сторону и открытую наружу канавку, которая пересекает или проникает через перфорации или отверстия для контактов на части их радиальной протяженности на их стороне, обращенной к внешней стороне изолятора, канавка расположена на изоляторе на высоте, на ко 003808 2 торой в рабочем положении находятся углубления контактов, предусмотрено состоящее из изолирующего материала фиксирующее или удерживающее кольцо, которое проходит, по меньшей мере, по части всей периферии изолятора, подходит к канавке изолятора и в рабочем положении одновременно в качестве выступа входит в углубления контактов, при этом удерживающее кольцо имеет, по меньшей мере,один направленный внутрь удерживающий язычок, который в рабочем положении входит в проходящий от канавки внутрь канал или проем и выступает вплоть до углубления находящегося внутри воображаемого цилиндра дополнительного контакта и размещающей его перфорации или отверстия. Таким образом, может быть предусмотрен цельный или монолитный изолятор, в котором расположены соответствующие перфорации или отверстия для ввода штифтообразных контактов, причем выступы, фиксирующие эти контакты в осевом направлении, образованы общим удерживающим кольцом, расположенным в канавке изолятора, которая пересекает перфорации или отверстия изолятора или незначительно проходит сквозь них, так что находящееся в этой канавке удерживающее кольцо может входить в находящиеся на той же высоте углубления контактов. Исключено составное выполнение изолятора или сложные напрессованные выступы на изоляторе для осевой фиксации контактов. Для простого монтажа благоприятно, если удерживающее кольцо проходит только по части окружности, а оба его свободных конца выполнены с возможностью упругого разжатия, по меньшей мере, настолько, что расстояние между ними в этом деформированном состоянии соответствует диаметру изолятора в зоне дна канавки. Удерживающее кольцо, следовательно, прервано, имеет два свободных конца и может быть разогнуто так, что оно, несмотря на свою функцию охвата изолятора в канавке в рабочем положении, может быть сначала надето сбоку. Это разгибаемое благодаря своей упругости удерживающее кольцо защелкивается затем в канавке в рабочем положении за счет своей упругости и результирующего из этого возвратного усилия и за счет этого уже фиксировано. В то же время его упругость обеспечивает также его небольшое повторное отклонение, когда контакты вводят в их перфорации, в которые немного входит удерживающее кольцо. При этом целесообразно, если канавкообразные углубления, огибающие продолговатые контакты или контактные штифты, в частности,их периферию, ограничены каждое радиально выступающим относительно зоны контактирования буртиком и т.п., и этот буртик имеет на обращенной от углубления стороне скос или конус, который при вводе контакта в его отверстие упирается в удерживающее кольцо и от 3 клоняет его радиально наружу, пока углубление контакта не совпадет с канавкой изолятора, так что удерживающее кольцо тогда автоматически западает в углубление контакта, т.е. аксиально фиксирует контакт. Из этого следует, что собственно зона контактирования контакта имеет меньшее сечение, чем этот буртик и проходящая в другую сторону часть контакта. Один из расположенных на воображаемом цилиндре контактов может быть выполнен в виде заземляющего контакта и свободен от удерживающего кольца, и этот заземляющий контакт может быть фиксирован в осевом направлении электропроводящей пружиной и т.п.,которая подходит к канавке изолятора, в рабочем положении входит в углубление на контакте и при этом с фиксацией охватывает контакт,в частности, своими коленами. Это устройство предпочтительно во многих отношениях, поскольку такой штепсель требует, как правило,одного заземляющего контакта. Наличие этого заземляющего контакта используют для того,чтобы удерживающее кольцо проходило только по части периферии изолятора, т.е. при монтаже также соответственно мало разгибалось, что уменьшает или устраняет опасность поломки удерживающего кольца. В то же время возникает целесообразное решение закрепления заземляющего контакта, у которого можно соответственно использовать наличие огибающей изолятор канавки. При этом держатель заземляющего контакта, а именно, удерживающая пружина,должен образовывать в то же время присоединение заземляющего контакта. В целом, получается устройство, которое обеспечивает не только простое изготовление,но и очень простой и, тем не менее, эффективный монтаж за счет того, что удерживающее кольцо сначала вкладывают в канавку изолятора, а затем контакты вводят в осевом направлении в перфорации или отверстия так, что их собственно зоны контактирования лежат в направлении ввода впереди. Они вытесняют при этом своим коническим участком или выступом удерживающее кольцо, которое затем самопроизвольно западает снова в свое углубление и,тем самым, уже вызывает закрепление. Поскольку удерживающее кольцо выполнено пружиняще-упругим, оно может отклоняться, пока при осевом вводе углубление контакта не попадет в эту зону и удерживающее кольцо не сможет затем спружинить обратно. Благодаря упругости удерживающего кольца контактные штифты после ввода уже фиксированы, причем это относится также к внутреннему контактному штифту, который соответствующим коническим выступом или участком воздействует на направленный радиально внутрь язычок удерживающего кольца, и он может смещаться радиально наружу, что также возможно благодаря упругости удерживающего кольца. 4 Свободные концы удерживающего кольца при этом в рабочем положении располагаются с обеих сторон заземляющего контакта на расстоянии от него. Направленные внутрь удерживающие язычки, которые проходят через соответствующий проем или канал изолятора, обеспечивают при этом точное и правильное позиционирование удерживающего кольца. В окончательном рабочем положении удерживающее кольцо при этом фиксировано от непроизвольного разгибания охватывающей изолятор гильзой, которая, как правило, образует корпус штепселя. Удерживающая пружина для заземляющего контакта может состоять из металла или электропроводящего пластика и иметь на своей внешней стороне, в частности, утолщение или выступ, который в рабочем положении выступает за поверхность изолятора, по меньшей мере, на величину зазора изолятора относительно гильзы и/или зазора удерживающей пружины в канавке изолятора. Электропроводящий пластик может быть при этом также таким пластиком,который с внешней стороны покрыт металлом или на который напылен металл. Благодаря утолщению или выступу удерживающая пружина в рабочем положении также незначительно выступает за поверхность изолятора, так что в любом случае у металлической, как правило,гильзы возникает электрический зажимной контакт для заземляющего контакта. Тем самым,расположенная на изоляторе канавка оказывается предпочтительной, поскольку она наряду с удерживающим кольцом может простым образом размещать также удерживающую пружину для заземляющего контакта и удерживать ее в контакте с внешней гильзой. Поперечное сечение удерживающего кольца может в рабочем положении приблизительно заполнять сечение канавки, или, по меньшей мере, радиальная протяженность или ширина удерживающего кольца может соответствовать радиальной протяженности или ширине канавки, а охватывающая изолятор гильза может в соответствии с этим фиксировать рабочее положение удерживающего кольца. Практически внешняя периферийная сторона удерживающего кольца образует, следовательно, продолжение внешней поверхности или периферийной поверхности изолятора, т.е. удерживающее кольцо в рабочем положении может располагаться приблизительно заподлицо с поверхностью изолятора. Уже упомянутый, направленный радиально внутрь удерживающий язычок удерживающего кольца может быть выполнен на своей торцевой стороне вогнутым и за счет этого, по меньшей мере, приблизительно соответствовать форме периферии удерживаемого им контакта на дне его углубления. Торцевая сторона удерживающего язычка может приобрести, следовательно, вогнутый изгиб с радиусом, соответст 5 вующим радиусу контакта внутри его углубления, так что возникает максимально возможная площадь касания между удерживающим язычком и этим контактом, и контакт частично охвачен этим удерживающим язычком. Соответствующей величины является также участок удерживающего язычка, который входит в углубление контакта и обеспечивает осевую фиксацию. Удерживающее кольцо может охватывать более чем 180 изолятора внутри канавки, огибающей его преимущественно по всей периферии. Поскольку удерживающее кольцо необязательно должно проходить по всей периферии,канавка также необязательно должна быть замкнутой, однако для изготовления это целесообразнее и проще. Охват более чем на 180 вызывает то, что удерживающее кольцо обеспечивает уже упомянутую фиксацию на изоляторе прежде, чем внешняя гильза будет охватывать устройство и предотвращать и блокировать выход удерживающего кольца из канавки изолятора. Можно было бы также составить удерживающее кольцо из отдельных частей, которые будут зажаты в канавке и окончательно фиксированы гильзой. Свободные концы монолитного удерживающего кольца могут быть скошены друг к другу с возможностью образования вводной воронки, облегчающей надевание или ввод в канавку изолятора. Это, в свою очередь, облегчает монтаж. Охватывающая изолятор гильза может состоять из металла и образовать корпус штепселя, при необходимости, может нести на внешней стороне резьбу. За счет этого гильза известным сама по себе образом приобретает соответствующую дополнительную функцию, когда она, с одной стороны, фиксирует внутри себя изолятор и удерживающее кольцо и, тем самым,также контакты, а, с другой стороны, взаимодействует с заземляющим контактом и может быть ввинчена в качестве монтажной детали в корпус или рукоятку и т.п. Гильза может иметь на своей внутренней стороне позиционирующие выступы или углубления, а изолятор - подходящие к ним деформации, которые при осевой вставке изолятора фиксируют его предварительно выбранное повернутое положение. За счет этого контактные штифты одновременно достигают тогда своего точного позиционирования относительно гильзы. Внутри гильзы может быть предусмотрено работающее в осевом направлении расширение диаметра, в которое, если смотреть в направлении вставки, заходит, по меньшей мере, один выступающий на изоляторе в радиальном направлении, радиально податливый или вдавливаемый фиксирующий язычок, выполненный с возможностью пружиняще-упругого поворота. При вводе изолятора аксиально в гильзу такой 6 фиксирующий язычок автоматически фиксирует осевое положение, и не требуется дополнительных мер по осевой фиксации изолятора внутри гильзы, хотя они дополнительно были бы возможны. Во всяком случае за счет этого задается и фиксируется также осевое положение изолятора внутри гильзы. Упруго податливый или деформируемый в радиальном направлении фиксирующий язычок может быть выполнен при этом с возможностью поворота вокруг оси, параллельной средней оси изолятора или штепселя, и проходить в направлении периферии изолятора. Известныфиксирующие язычки, которые проходят в осевом направлении или в направлении вставки и выполнены с возможностью поворота вокруг соответственно поперечно проходящих осей. За счет расположения фиксирующего язычка приблизительно в направлении периферии он может иметь относительно большую длину и ширину и, тем самым, создать большое по площади соединение с внутренним пространством на участке гильзы с увеличенным внутренним диаметром. При этом упруго деформируемый фиксирующий язычок может одной боковой поверхностью граничить с канавкой и ограничивать ее,а удерживающее кольцо или удерживающая пружина может в рабочем положении препятствовать осевой деформации упруго податливого фиксирующего язычка. Поскольку фиксирующий язычок податлив в радиальном направлении, при соответствующих усилиях нельзя полностью исключить определенной осевой деформации, которую, однако, предпочтительным образом предотвращает удерживающее кольцо или удерживающая пружина в канавке изолятора. За счет этого удерживающее кольцо приобретает дополнительную функцию. Фиксирующий язычок может иметь на своей внешней стороне фиксирующий выступ,радиальная протяженность которого равна или меньше пути деформации фиксирующего язычка в радиальном направлении. Этот выступ при вводе в гильзу заходит в уже упомянутый участок с увеличенным внутренним диаметром и обеспечивает осевую фиксацию. Следует еще упомянуть, что ширина удерживающего кольца, т.е. его радиальный размер,согласована с радиальным расстоянием направленной наружу поверхности контакта или контактного штифта от внешней стороны изолятора, и что ширина удерживающего кольца в зоне тонких контактных штифтов или контактных втулок больше, чем в зоне более толстых контактных штифтов или контактных втулок. Удерживающее кольцо, следовательно, в отношении своей ширины может быть выполнено на своей периферии по-разному и согласовано с тем, насколько соответствующий контакт за счет своего собственного размера удален от внешней поверхности изолятора. 7 В целом, получается электрический штепсель, в котором выполненный монолитным изолятор может вмещать контактные штифты в большом количестве с возможностью их фиксации в осевом направлении одним общим удерживающим кольцом, хотя, по меньшей мере,один из контактов расположен внутри воображаемого цилиндра. При этом основная форма изолятора проста, поскольку не требуется выполненных за одно целое с ним выступов для фиксации контактов. Используемые отдельные детали просты в изготовлении, и весь монтаж может быть осуществлен также просто и быстро и при этом, тем не менее, эффективно, с обеспечением точного положения отдельных контактов внутри корпуса штепселя и по отношению друг к другу. Ниже примеры выполнения изобретения более подробно описаны с помощью чертежа,на котором частично схематично изображают фиг. 1 - вид сбоку в перспективе отдельных деталей штепселя согласно изобретению перед сборкой и монтажом, т.е. в разобранном виде; фиг. 2 - соответствующий фиг. 1 вид после сборки выполненных в этом случае в виде штифтов контактов с изолятором перед его вводом в служащую корпусом гильзу; фиг. 3 - соответствующий фиг. 1 и 2 вид после окончательного монтажа штепселя, т.е. после помещения снабженного контактами изолятора в гильзу; фиг. 4 - вид сверху в перспективе снабженного выполненными в виде штифтов контактами изолятора без образующей корпус штепселя гильзы; фиг. 5 - соответствующая фиг. 4 видоизмененная форма выполнения, у которой изолятор для размещения выполненных в виде втулок контактов выполнен видоизмененным по сравнению с фиг. 4, однако выполнен для фиксации контактов таким же образом, что и в примере выполнения по фиг. 1-4; фиг. 6 - вид сверху изображенного на фиг. 4 в перспективе изолятора; фиг. 7 - продольный разрез изолятора с закрепленными на нем, выполненными в виде штифтов контактами по линии А-А по фиг. 6; фиг. 8 - сечение оснащенного контактами изолятора по линии В-В по фиг. 7, проходящей через фиксирующее контакты в осевом направлении удерживающее кольцо; фиг. 9 - соответствующее фиг. 8 сечение после ввода снабженного контактами изолятора в гильзу; фиг. 10 - соответствующее фиг. 9 сечение штепселя с восемью контактами, причем четыре контакта имеют меньшие сечение и диаметр,чем остальные контакты и контакты по фиг. 9, а удерживающее кольцо имеет в отношении своей ширины разные участки. 8 В описанных ниже примерах выполнения электрического штепселя 1 совпадающие по своей функции детали даже в немного видоизмененном выполнении обозначены совпадающими ссылочными позициями. Штепсель 1, изображенный на фиг. 3 в своем конечном состоянии, а на фиг. 1 и 2 - в виде отдельных деталей, содержит образующую его корпус гильзу 2 и расположенный в рабочем положении в этой гильзе 2 фиксированный изолятор 3, а также продолговатые штифтообразные контакты 4, которые на фиг. 1-4 и 6-10 могут быть контактными штифтами, а на фиг. 5 контактными втулками, у которых, следовательно, ответный штепсель имеет штифты. К этим контактам 4 до или после монтажа,на фиг. 1-3 до монтажа, присоединяют, например, припаивают, кабель или многопроволочный гибкий провод 5. Изолятор 3 содержит перфорации или отверстия 6, в которых контакты 4 описываемым ниже образом фиксируются выступами, входящими в канавкообразные углубления 7, проходящие на контактах поперечно их продольному направлению, причем перфорации или отверстия 6 с продолговатыми или штифтообразными контактами 4 по фиг. 4 и 5 или также по фиг. 9 и 10 располагаются приблизительно на воображаемом концентрично середине гильзы 2 или изолятора 3 цилиндре и, тем самым, на одинаковом расстоянии от внутренней стороны гильзы 2 или внешней поверхности 3 а изолятора 3. При этом во всех примерах выполнения видно,что внутри воображаемого цилиндра параллельно остальным контактам 4 внутри перфорации или отверстия 6 расположен дополнительный контакт 41. Для осевой фиксации контактов 4, 41 внутри изолятора 3 последний имеет проходящую по его внешней стороне 3 а и открытую наружу канавку 8, которая пересекает перфорации или отверстия 6 для контактов на части их радиальной протяженности на их стороне, обращенной к внешней стороне 3 а изолятора 3. Это видно, например, на фиг. 1 и косвенно на фиг. 7-10. Эта канавка 8 расположена на изоляторе 3 на высоте или на осевом удалении от его торцевых сторон, на котором в рабочем положении находятся углубления 7 контактов 4, так что канавка 8 после ввода контактов 4 в их рабочее положение практически продолжается в их канавкообразных углублениях 7. К штепселю 1 относится, кроме того, состоящее из изолирующего материала, проходящее, по меньшей мере, по части всей периферии изолятора 3 фиксирующее или удерживающее кольцо 9, которое подходит к канавке 8 изолятора 3 и в рабочем положении на фиг. 7-10 одновременно входит в углубления 7 контактов 4 в качестве того выступа, который аксиально фиксирует их в их рабочем положении. 9 Для того, чтобы это удерживающее кольцо 9 могло фиксировать в осевом направлении равным образом не только расположенные на воображаемом цилиндре контакты 4, но и находящийся внутри контакт 41, удерживающее кольцо 9 несет в примере выполнения один - при нескольких внутренних контактах их может быть при необходимости предусмотрено и несколько - направленный радиально внутрь удерживающий язычок 10, который соединен с ним за одно целое и в рабочем положении входит в проходящий от канавки 8 внутрь канал или проем 11 (фиг. 7-10) и выступает вплоть до углубления 7, находящегося внутри воображаемого цилиндра дополнительного контакта 41 и размещающей его перфорации или отверстия 6. Таким образом, удерживающее кольцо 9 с помощью удерживающего язычка 10 может фиксировать в осевом направлении не только находящиеся на общем цилиндре контакты 4, но и находящийся между ними дополнительный контакт 41, так что для такой осевой фиксации не требуется размещенных на самом изоляторе 3 фиксирующих выступов или не требуется разделения изолятора 3. При этом на нескольких фигурах, особенно хорошо на фиг. 1 и 8-10, видно, что удерживающее кольцо 9 проходит только по части окружности, а оба его свободных конца 9 а выполнены упругими с возможностью расхождения настолько, что расстояние между ними в этом деформированном состоянии соответствует диаметру изолятора 3 в зоне дна канавки 8. Это деформированное или разогнутое состояние удерживающего кольца 9 не показано, однако его легко представить, например, с помощью фиг. 8. При этом благоприятно, что удерживающий язычок 10 находится практически в середине между свободными концами 9 а удерживающего кольца 9 и, кроме того, в той же плоскости, что и остальной контур кольца, так что он практически отформован в нейтральной при разгибании удерживающего кольца 9 зоне. Находящиеся на контактах 4, 41 канавкообразные углубления 7 в примере выполнения полностью огибают их периферию, так что повернутое положение контактов 4, 41 при их монтаже может быть произвольным. При этом каждое углубление 7 ограничено радиально выступающим относительно зоны 4 а контактирования буртиком 12, и этот буртик 12 имеет на обращенной отуглубления 7 стороне скос или конус 13, который при вводе соответствующего контакта 4 или 41 в его отверстие 6 упирается в уже находящееся тогда в канавке 8 удерживающее кольцо 9 и отклоняет его радиально наружу, пока углубление 7 контакта 4 или 41 не совпадет с канавкой 8 изолятора 3, так что удерживающее кольцо 9 тогда автоматически западает в углубление 7 контакта 4 или 41. Происходит,следовательно, очень простой монтаж контактов 4 внутри изолятора 3, в который сначала встав 003808 10 ляют удерживающее кольцо 9, после чего контакты 4 можно просто вставить в их отверстия 6 с тем, чтобы образовать с удерживающим кольцом 9 осевое защелкивающееся соединение. В примере выполнения один из находящихся на воображаемом цилиндре контактов выполнен в виде заземляющего контакта 411 и свободен от удерживающего кольца 9 на фиг. 7-10. Этот заземляющий контакт 411 выполнен с возможностью фиксации в осевом направлении с помощью электропроводящей удерживающей пружины 14, которая подходит к канавке 8, огибающей в примере выполнения предпочтительно всю периферию изолятора 3, в рабочем положении входит в углубление 7 на заземляющем контакте 411 и при этом с фиксацией охватывает заземляющий контакт, в частности своими коленами 15, причем эта удерживающая пружина 14 фиксирует, следовательно, заземляющий контакт 411 таким же образом, как это делает удерживающее кольцо 9 с остальными контактами 4, 41, используя тот факт, что огибающая канавка 8 пересекает отверстие 6 для соответствующего контакта и, тем самым, заземляющего контакта 411 и обеспечивает соответствующее вхождение в углубление 7 этого заземляющего контакта 411. Например, на фиг. 8-10 видно при этом,что свободные концы 9 а удерживающего кольца 9 в рабочем положении расположены с обеих сторон заземляющего контакта 411 на расстоянии от него, т.е. заземляющий контакт 411 предусмотрен там, где в рабочем положении имеется расстояние между обоими свободными концами 9 а удерживающего кольца 9. Поскольку заземляющий контакт имеет собственный крепеж, это благоприятно для всего устройства и для монтажа. Удерживающая пружина 14 для заземляющего контакта 411 состоит из металла или электропроводящего пластика и имеет на фиг. 4,5 и 8-10 на своей внешней стороне утолщение или выступ 16, который в рабочем положении выступает за поверхность изолятора 3, а именно, по меньшей мере, на величину зазора изолятора 3 относительно гильзы 2 и зазора удерживающей пружины 14 в канавке 8 изолятора 3. Этот выступ 16 имеет, следовательно, такие форму и размеры, что он в любом случае в положении монтажа под определенным давлением прилегает к внутренней стороне состоящей из металла или электропроводящего материала гильзы 2 и, тем самым, создает электрическое соединение для заземления. Удерживающее кольцо 9 в рабочем положении, по меньшей мере, своей шириной заполняет канавку 8, однако, при необходимости,может приблизительно заполнить канавку 8 всем своим сечением и за счет этого надежно удерживаться в своем рабочем положении. Тем самым, оно своей внешней периферией на фиг. 7 располагается заподлицо с внешней стороной 11 или поверхностью 3 а изолятора 3, так что размещающая изолятор 3 гильза 2, которая на фиг. 9, 10 прилегает в рабочем положении своей внутренней стороной к внешней стороне 3 а изолятора 3, автоматически фиксирует рабочее положение удерживающего кольца 9. Когда изолятор 3 с контактами 4, 41, 411 помещен в гильзу 2, все служащие для фиксации контактов 4 детали автоматически блокированы от их непреднамеренного открывания. На фиг. 1 обозначено, а на фиг. 8-10 хорошо видно, что удерживающий язычок 10, направленный радиально от середины периферии удерживающего кольца 9 в его плоскости внутрь, выполнен на своей торцевой стороне вогнутым и за счет этого согласован с формой периферии удерживаемого им дополнительного контакта 41 на дне его углубления 7. Удерживающий язычок 10 благодаря своей вогнутой форме охватывает дополнительный контакт 41 на дне его углубления 7 на определенном участке периферии, что создает поверхностное касание и соответственно большую по площади зону вхождения в углубление 7 и, тем самым, хорошую осевую фиксацию. Удерживающее кольцо 9 образует, правда,лишь часть кругового кольца, однако охватывает более 180 изолятора 3 внутри огибающей его в примере выполнения по всей периферии канавки 8, так что оно после помещения в канавку 8 и происходящего при этом разгибания охватывает в рабочем положении дно канавки 8 также с силовым замыканием. Уже за счет этих формы и выполнения получается, тем самым,надежное закрепление контактов 4, 41, так что по фиг. 2 сначала с содержащим удерживающее кольцо 9 изолятором 3 могут быть соединены контакты 4, 41, после чего этот состоящий из изолятора 3 и контактов 4, 41, 411 узел может быть помещен в гильзу 2, и за счет этого может быть завершен монтаж. Свободные концы 9 а удерживающего кольца 9 скошены при этом друг к другу таким образом (в примере выполнения снабжены приблизительно радиальным контуром), что они образуют вводную воронку,облегчающую надевание или ввод в канавку 8 изолятора 3. Целесообразно выполнять охватывающую изолятор 3 в рабочем положении гильзу 2 из металла, при необходимости, из иного, относительно твердого и прочного, электропроводящего, по меньшей мере, в отдельных зонах материала с образованием корпуса штепселя 1. В примере выполнения она несет на своей внешней стороне резьбу 17, так что возможно ввинчивание в соответствующий ответный элемент. Гильза 2 может иметь на своей внутренней стороне в примере выполнения позиционирующие выступы или углубления (не показаны), а изолятор 3 - подходящие к ним деформации 18,т.е. подходящие к углублениям выступы или подходящие к выступам углубления, которые 12 при осевой вставке изолятора 3 фиксируют его предварительно выбранное повернутое положение с тем, чтобы позднее контакты 4, 41, 411 приобрели заданные ориентацию и позиционирование. На фиг. 4, 5 обозначены соответствующие деформации 18 изолятора 3. Внутри гильзы далее предусмотрен участок, расположенный за работающим в осевом направлении участком с увеличенным диаметром, в котором в рабочем положении располагается и фиксируется от осевых смещений часть изолятора 3. Если смотреть в направлении вставки, то в этот участок с увеличенным диаметром (не показан) заходит выступающий на изоляторе 3 в радиальном направлении, радиально податливый или вдавливаемый фиксирующий язычок 19, который выполнен с возможностью пружиняще-упругого поворота, хорошо виден на фиг. 1, 2, 4, 5 и, тем самым, одновременно показывает положение участка с увеличенным диаметром внутри гильзы 2. На фиг. 1 от этого участка с увеличенным диаметром видно переднее в направлении вставки ограничение 20, за которым гильза 2 внутри снова немного аксиально увеличивается, причем этот участок в осевом направлении соответствует осевой ширине фиксирующего язычка 19, так что после помещения изолятора 3 в гильзу 2 более подробно поясняемый ниже фиксирующий язычок 19 удерживается в осевом направлении с геометрическим замыканием между этим внешним 20 и аналогичным внутренним ограничениями. Упруго податливый или деформируемый фиксирующий язычок 19 выполнен при этом в данном примере с возможностью поворота за счет упругой деформации материала вокруг оси поворота, проходящей параллельно средней оси изолятора 3 или штепселя 1, и проходит на фиг. 1 в направлении периферии изолятора 3. При этом упруго деформируемый фиксирующий язычок 19 своей боковой поверхностью 22, обращенной от нижней торцевой стороны 21 изолятора 3, граничит с канавкой 8 и ограничивает эту канавку 8 также на участке периферии, по которому проходит этот фиксирующий язычок 19. За счет этого удерживающее кольцо 9 или удерживающая пружина 14, в примере выполнения на фиг. 4, 5 обе детали, одновременно частично блокируют каждая упруго податливый фиксирующий язычок 19 в рабочем положении от осевой деформации, которая при случае была бы возможной, если бы изолятор 3, например,через контакты 4, был нагружен относительно гильзы 2 в осевом направлении. Поскольку фиксирующий язычок 19 для блокировки упругий,он мог бы в дополнение к своей радиальной деформации при таких осевых нагрузках также аксиально немного отклоняться, что, однако,предотвращено описанными мерами. Таким образом, удерживающее кольцо 9 и/или удерживающая пружина 14 приобретает дополнитель 13 ную функцию при осевой фиксации изолятора 3 относительно гильзы 2. Фиксирующий язычок 19 имеет на своей внешней стороне фиксирующий выступ 23, радиальный размер которого равен или меньше пути деформации фиксирующего язычка 19 при его вдавливании в радиальном направлении, так что этот фиксирующий выступ 23, правда, может двигаться за счет вдавливания фиксирующего язычка 19 внутрь оболочки изолятора 3 с тем, чтобы обеспечить ввод в гильзу 2, однако в рабочем положении выступает за внешний контур изолятора 3, с тем чтобы вызвать блокировку с участком с увеличенным диаметром за ограничением 20 и, тем самым, осевую фиксацию. При сравнении фиг. 9 и 10 видно еще, что ширина удерживающего кольца 9, т.е. его радиальный размер, согласована с радиальным расстоянием направленной или обращенной наружу поверхности контакта 4, контактного штифта или контактной втулки от внешней стороны 3 а изолятора 3, т.е. радиальная ширина удерживающего кольца 9 может быть в зоне более тонких контактных штифтов или контактных втулок на фиг. 10 больше, чем в зоне более толстых контактных штифтов или контактных втулок. На фиг. 9 показано при этом устройство с шестью, в общей сложности, контактами 4 примерно одинакового диаметра, тогда как на фиг. 10 показано устройство с восемью, в общей сложности, контактами, у которых четыре имеют меньшее сечение, чем остальные. Описанные выше примеры выполнения обеспечивают, как уже вкратце упомянуто, благоприятное изготовление отдельных деталей, а также простой монтаж, который, резюмируя,протекает приблизительно следующим образом. Сначала в канавке 8 изолятора 3 защелкивают удерживающее кольцо 9 на фиг. 1 и 2. После этого контакты 4, 41, контактные штифты или контактные втулки, которые предварительно уже могут быть снабжены проводами 5, вводят их служащими для последующего контактирования концами в соответствующие отверстия 6 изолятора 3. При этом удерживающее кольцо 9 расширяется и вытесняется в радиальном направлении и затем заскакивает в канавкообразные углубления 7 контактов 4, когда они находятся в той же плоскости диаметра,что и канавка 8. Затем удерживающую пружину 14 на заземляющем контакте 411 вставляют в канавку 8 и защелкивают в ней. После этого изолятор 3 с удерживающим кольцом 9, удерживающей пружиной 14 и контактами 4, 41, 411 вводят в выполненную в виде металлического корпуса гильзу 2 до внутреннего упора. При этом фиксирующий выступ 23 фиксирующего язычка 19 изолятора 3 входит в предусмотренный для этого, ограниченный снаружи ограничением 20 участок с увеличенным диаметром, который может охватывать фикси 003808 14 рующий выступ 23 в осевом направлении предпочтительно с обеих сторон. За счет этого изолятор 3 фиксирован в гильзе 2, благодаря чему,кроме того, одновременно удерживающее кольцо 9 и удерживающая пружина 14 фиксированы и блокированы от движения разъединения, поскольку внутренняя стенка гильзы 2 прилегает к внешней стороне 3 а изолятора 3 и расположенного заподлицо с ней удерживающего кольца 9. Одновременно утолщение или выступ 16,который сначала выступает за диаметр изолятора 3, прилегает к внутренней стенке гильзы 2 и приводит к надежному контактированию заземляющего контакта 411. Также демонтаж возможен простым образом за счет извлечения изолятора 3 снова из гильзы 2, причем с помощью инструмента фиксирующий язычок 19 деформируют радиально внутрь, а затем изолятор 3 аксиально выдавливают из гильзы 2. При этом полезно, если фиксирующий язычок 19 снабжен фиксирующим выступом 23 не по всей своей внешней поверхности, так что инструмент можно ввести рядом с фиксирующим выступом 23 между внутренней стороной гильзы 2 и фиксирующим язычком 19. Затем удерживающее кольцо 9 и удерживающую пружину 14 можно извлечь из канавки 8, после чего контакты 4, 41, 411, в свою очередь, могут быть снова выдавлены или извлечены в осевом направлении из отверстий 6. Штепсель 1 содержит изолятор 3, удерживающий электрические контакты 4, 41, 411, например, контактные штифты или контактные втулки, в проходящих в осевом направлении отверстиях 6. Изолятор 3 имеет на своей внешней стороне 3 а открытую наружу канавку 8,которая пересекает перфорации или отверстия 6 для контактов 4, 411 на части их радиальной протяженности. К канавке 8 подходит удерживающее кольцо 9, которое в рабочем положении одновременно входит в предусмотренные на контактах 4 канавкообразные углубления 7 и фиксирует за счет этого контакты в осевом направлении. При этом удерживающее кольцо 9 может нести еще, по меньшей мере, один, направленный предпочтительно в его плоскости радиально внутрь удерживающий язычок 10,который проходит через канал или проем 14 изолятора 3 в зону дополнительного отверстия для среднего контакта 41 и в рабочем положении входит в его углубление, так что аксиально фиксируется и этот находящийся вне кольцевой зоны дополнительный контакт 41. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Штепсель (1), содержащий гильзу (2),изолятор (3), расположенный в рабочем положении в гильзе (2), и продолговатые штифтообразные контакты (4), фиксированные в рабочем положении во вмещающих их перфорациях или 15 отверстиях (6) изолятора посредством выступов,которые входят в выполненные поперечно продольному направлению контактов (4) канавкообразные углубления (7) в них, причем перфорации или отверстия (6) с продолговатыми контактами (4) располагаются на воображаемом цилиндре, проходящем концентрично середине гильзы (2) или изолятора, и, тем самым, на равном расстоянии от внутренней стороны гильзы(2) или поверхности (3 а) изолятора (3), причем внутри воображаемого цилиндра параллельно остальным контактам (4) внутри перфорации или отверстия (6) расположен дополнительный контакт (41), отличающийся тем, что изолятор(3) имеет, по меньшей мере, одну огибающую его внешнюю сторону (3 а) и открытую наружу канавку (8), которая пересекает перфорации или отверстия (6) для контактов (4) на части их радиальной протяженности на их стороне, обращенной к внешней стороне (3 а) изолятора (3),канавка (8) расположена на изоляторе (3) на высоте, на которой в рабочем положении находятся углубления (7) контактов (4), предусмотрено состоящее из изолирующего материала фиксирующее или удерживающее кольцо (9),которое проходит, по меньшей мере, по части всей периферии изолятора (3), подходит к канавке (8) изолятора (3) и в рабочем положении одновременно в качестве выступа входит в углубления (7) контактов (4), при этом удерживающее кольцо (9) имеет, по меньшей мере,один направленный внутрь удерживающий язычок (10), который в рабочем положении входит в проходящий от канавки (8) внутрь канал или проем (11) и выступает вплоть до углубления(7) находящегося внутри воображаемого цилиндра дополнительного контакта (41) и вмещающей его перфорации или отверстия (6). 2. Штепсель по п.1, отличающийся тем,что удерживающее кольцо (9) проходит только по части окружности, а оба его свободных конца (9 а) выполнены с возможностью упругого разжатия, по меньшей мере, настолько, что расстояние между ними в этом деформированном состоянии соответствует диаметру изолятора (3) в зоне дна канавки (8). 3. Штепсель по п.1 или 2, отличающийся тем, что канавкообразные углубления (7), огибающие продолговатые контакты (4, 41) или контактные штифты, в частности, по их периферии, ограничены каждое радиально выступающим относительно зоны контактирования буртиком (12) и т.п., и этот буртик (12) имеет на обращенной от углубления (7) стороне скос или конус (13), который при вводе контакта (4, 41) в его отверстие (6) упирается в удерживающее кольцо (9) и отклоняет его радиально наружу до совпадения углубления (7) контакта (4, 41) с канавкой (8) изолятора (3), так что удерживающее кольцо (9) автоматически западает в углубление (7) контакта (4, 41). 16 4. Штепсель по одному из пп.1-3, отличающийся тем, что один из расположенных на воображаемом цилиндре контактов выполнен в виде заземляющего контакта (411) и свободен от удерживающего кольца (9), причем этот заземляющий контакт (411) может быть фиксирован в осевом направлении электропроводящей пружиной или подобным элементом, которая входит в канавку (8) изолятора (3), в рабочем положении входит в углубление (7) на заземляющем контакте (411) и при этом с фиксацией охватывает заземляющий контакт( 411), в частности, своими коленами (15). 5. Штепсель по п.4, отличающийся тем,что свободные концы (9 а) удерживающего кольца (9) в рабочем положении расположены по обе стороны заземляющего контакта (411) на расстоянии от него. 6. Штепсель по п.4 или 5, отличающийся тем, что удерживающая пружина (14) для заземляющего контакта (411) состоит из металла или электропроводящего пластика и имеет на своей внешней стороне, в частности, утолщение или выступ (16), который в рабочем положении выступает за поверхность изолятора (3), по меньшей мере, на величину зазора изолятора (3) относительно гильзы (2) и/или зазора удерживающей пружины (14) в канавке (8) изолятора(3). 7. Штепсель по одному из пп.1-6, отличающийся тем, что сечение удерживающего кольца (9) в рабочем положении приблизительно заполняет сечение канавки (8), или, по меньшей мере, радиальная протяженность или ширина удерживающего кольца (9) соответствует радиальной протяженности или ширине канавки(8), а размещающая изолятор (3) гильза (2) фиксирует рабочее положение удерживающего кольца (9). 8. Штепсель по одному из пп. 1-7, отличающийся тем, что направленный радиально внутрь удерживающий язычок (10) удерживающего кольца выполнен на своей торцевой стороне вогнутым и за счет этого, по меньшей мере, приблизительно соответствует форме периферии удерживаемого им контакта (41) на дне его углубления (7). 9. Штепсель по одному из предыдущих пунктов, отличающийся тем, что удерживающее кольцо (9) охватывает более чем на 180 изолятор (3) внутри канавки (8), огибающей его преимущественно по всей периферии. 10. Штепсель по одному из пп.1-9, отличающийся тем, что свободные концы (9 а) удерживающего кольца (9) скошены друг к другу с возможностью образования вводной воронки,облегчающей надевание или ввод в канавку (8) изолятора (3). 11. Штепсель по одному из предыдущих пунктов, отличающийся тем, что охватывающая изолятор (3) гильза (2) состоит из металла и об 17 разует корпус штепселя (1), при необходимости,несет на внешней стороне резьбу (17). 12. Штепсель по одному из пп.1-11, отличающийся тем, что гильза (2) имеет на своей внутренней стороне позиционирующие выступы или углубления, а изолятор (3) - подходящие к ним деформации (18), которые при осевой вставке изолятора (3) фиксируют его предварительно выбранное повернутое положение. 13. Штепсель по одному из пп.1-12, отличающийся тем, что внутри гильзы предусмотрен работающий в осевом направлении участок с увеличенным диаметром, в который, если смотреть в направлении вставки, заходит, по меньшей мере, один выступающий на изоляторе (3) в радиальном направлении, радиально податливый или вдавливаемый фиксирующий язычок(19), выполненный с возможностью пружиняще-упругого поворота. 14. Штепсель по п.13, отличающийся тем,что упруго податливый или деформируемый в радиальном направлении фиксирующий язычок(19) выполнен с возможностью поворота вокруг оси, параллельной средней оси изолятора (3) или штепселя (1), и проходит в направлении периферии изолятора (3). 15. Штепсель по п.13 или 14, отличающийся тем, что упруго деформируемый фиксирующий язычок (19) боковой поверхностью (22) граничит с канавкой (8) и ограничивает ее, при 18 этом удерживающее кольцо (9) и/или удерживающая пружина (14) в рабочем положении блокирует упруго податливый фиксирующий язычок (19) от осевой деформации. 16. Штепсель по одному из пп.13-15, отличающийся тем, что фиксирующий язычок (19) имеет на своей внешней стороне фиксирующий выступ (23), радиальная протяженность которого равна или меньше пути деформации фиксирующего язычка (19) в радиальном направлении. 17. Штепсель по одному из пп.1-16, отличающийся тем, что ширина удерживающего кольца (9) согласована с радиальным расстоянием направленной наружу поверхности контакта(4) или контактного штифта от внешней стороны (3 а) изолятора (3), при этом ширина удерживающего кольца (9) в зоне тонких контактных штифтов или контактных втулок больше, чем в зоне более толстых контактных штифтов или контактных втулок. 18. Штепсель по одному из пп.1-17, отличающийся тем, что удерживающий язычок (10) находится, по существу, в середине между свободными концами (9 а) удерживающего кольца(9) и, кроме того, в той же плоскости, что и остальной контур кольца, так что он, по существу,отформован в нейтральной при разгибании удерживающего кольца (9) зоне.
