Система пневматического оружия высокой мощности

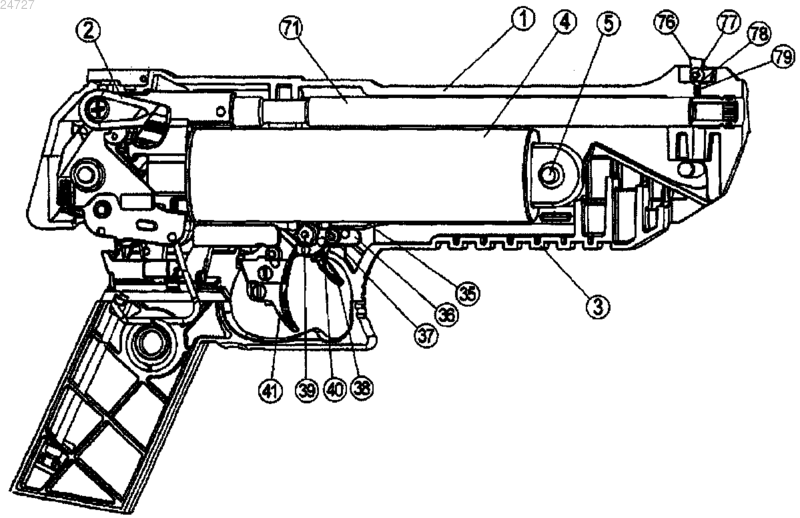

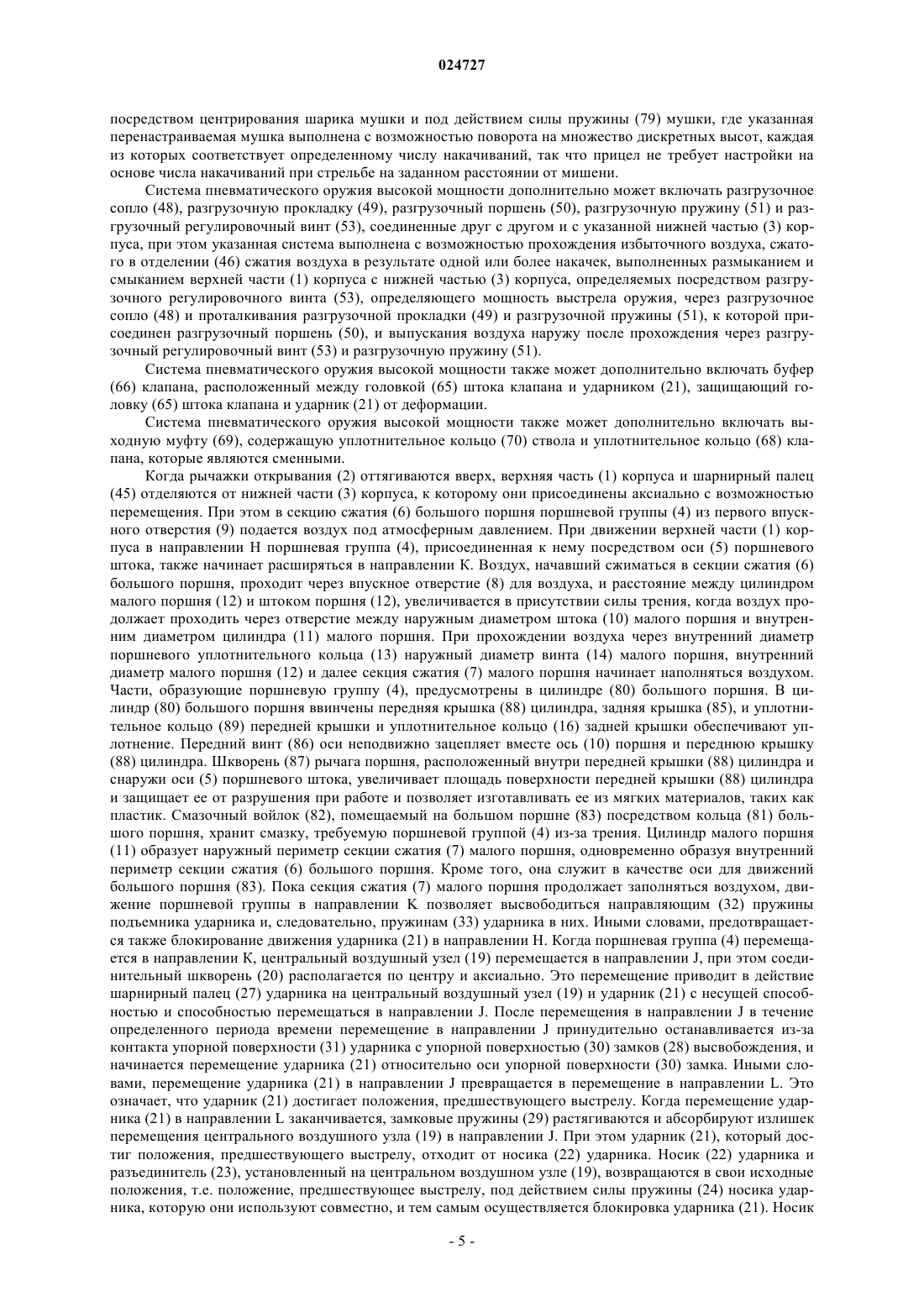

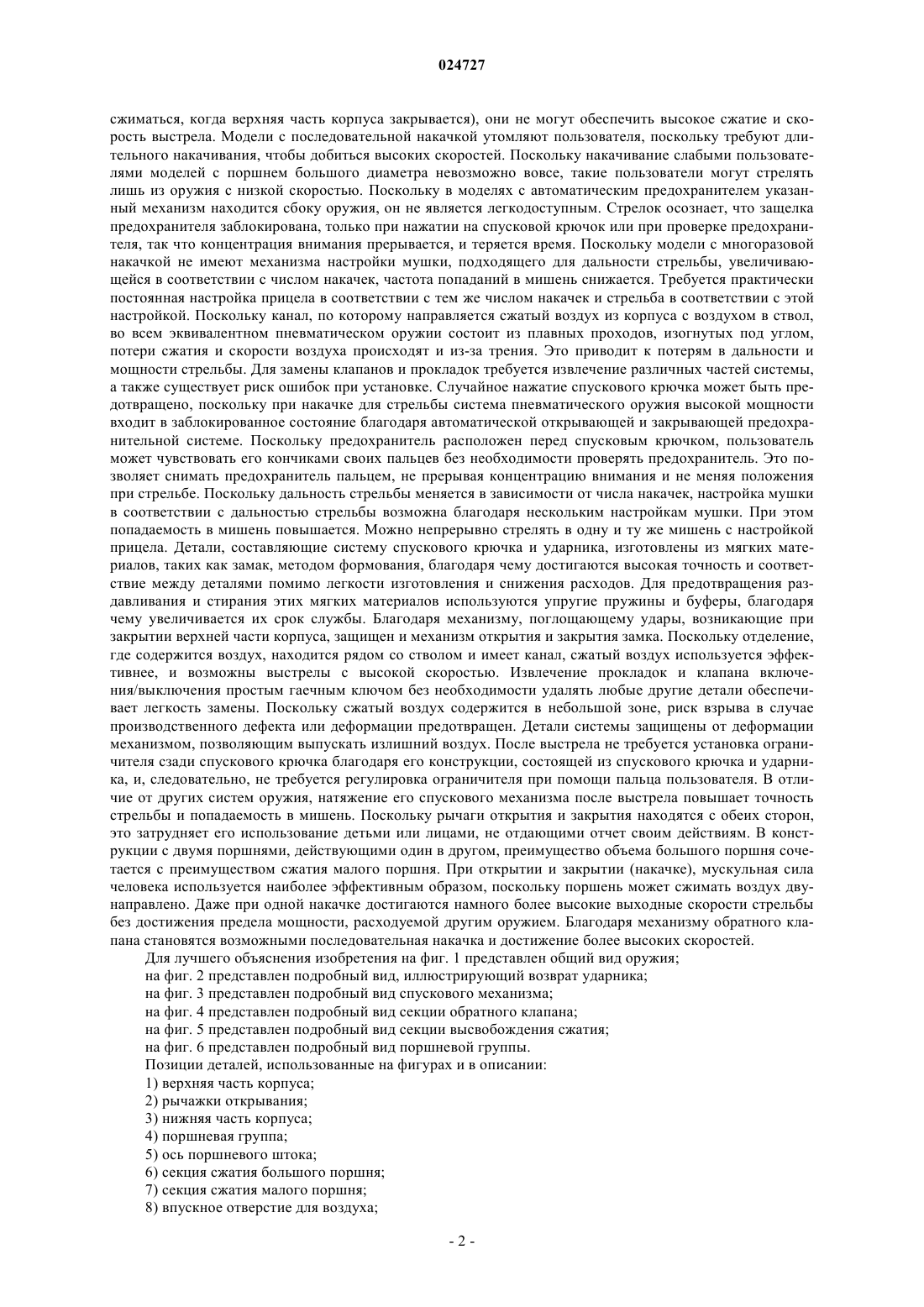

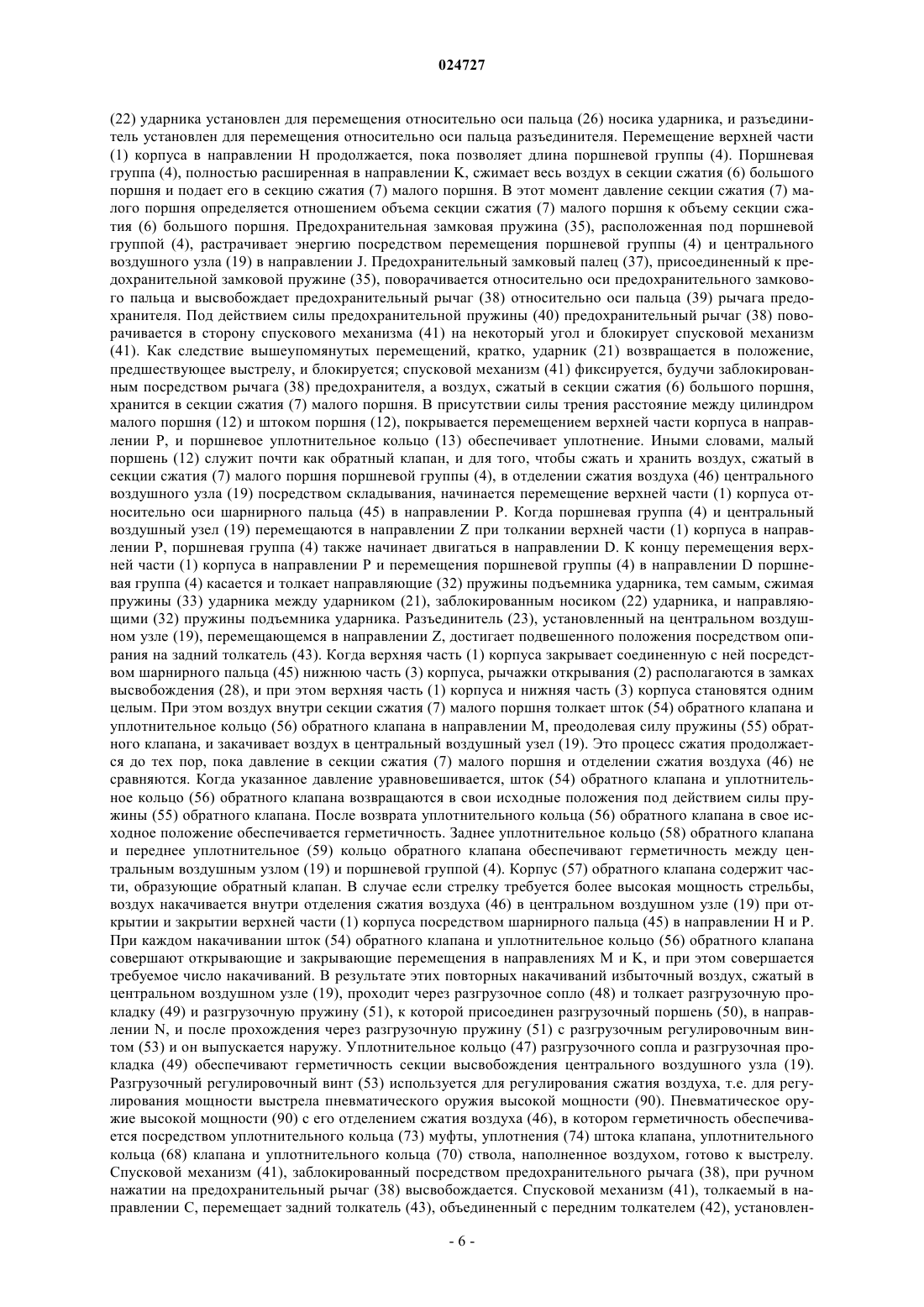

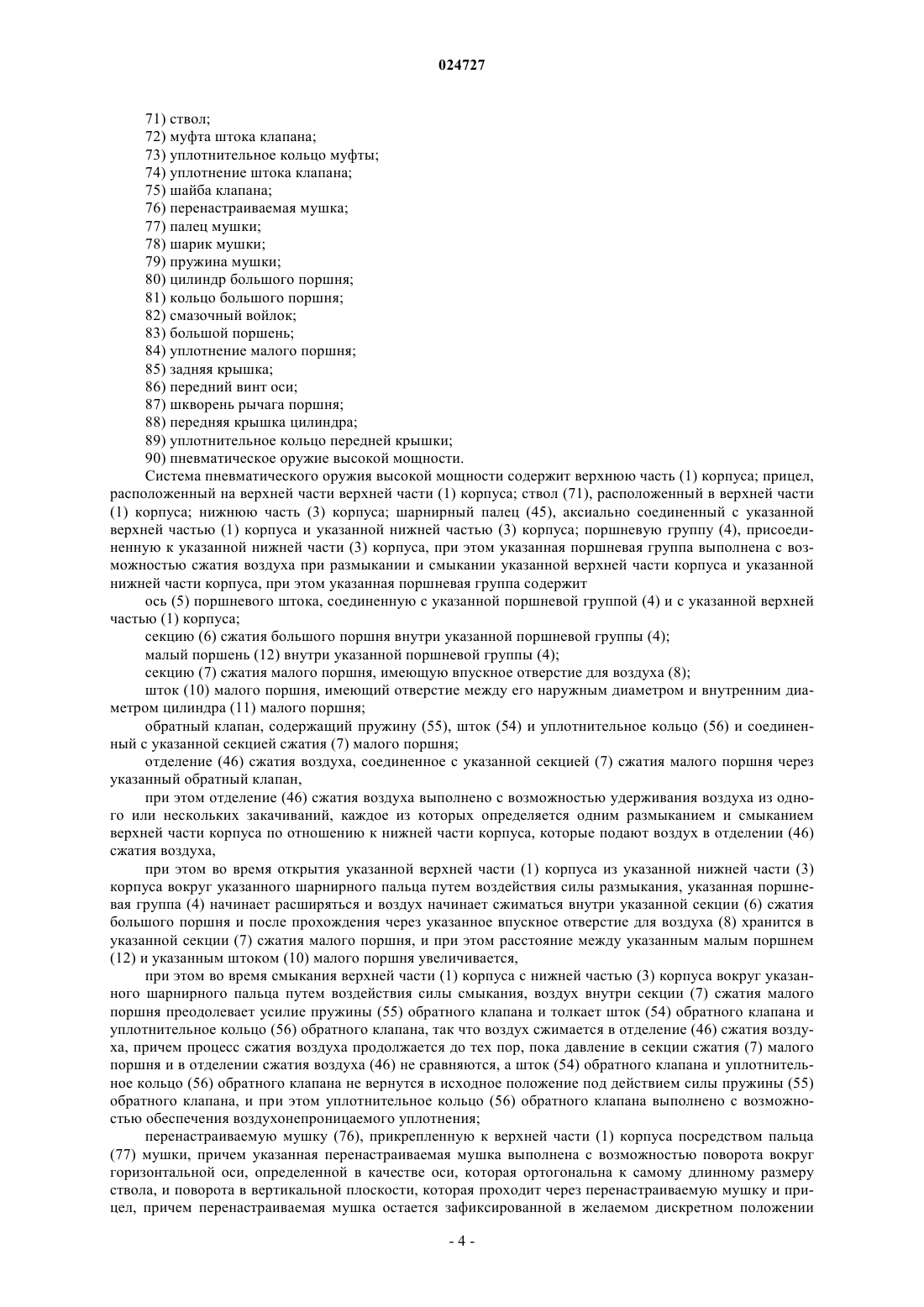

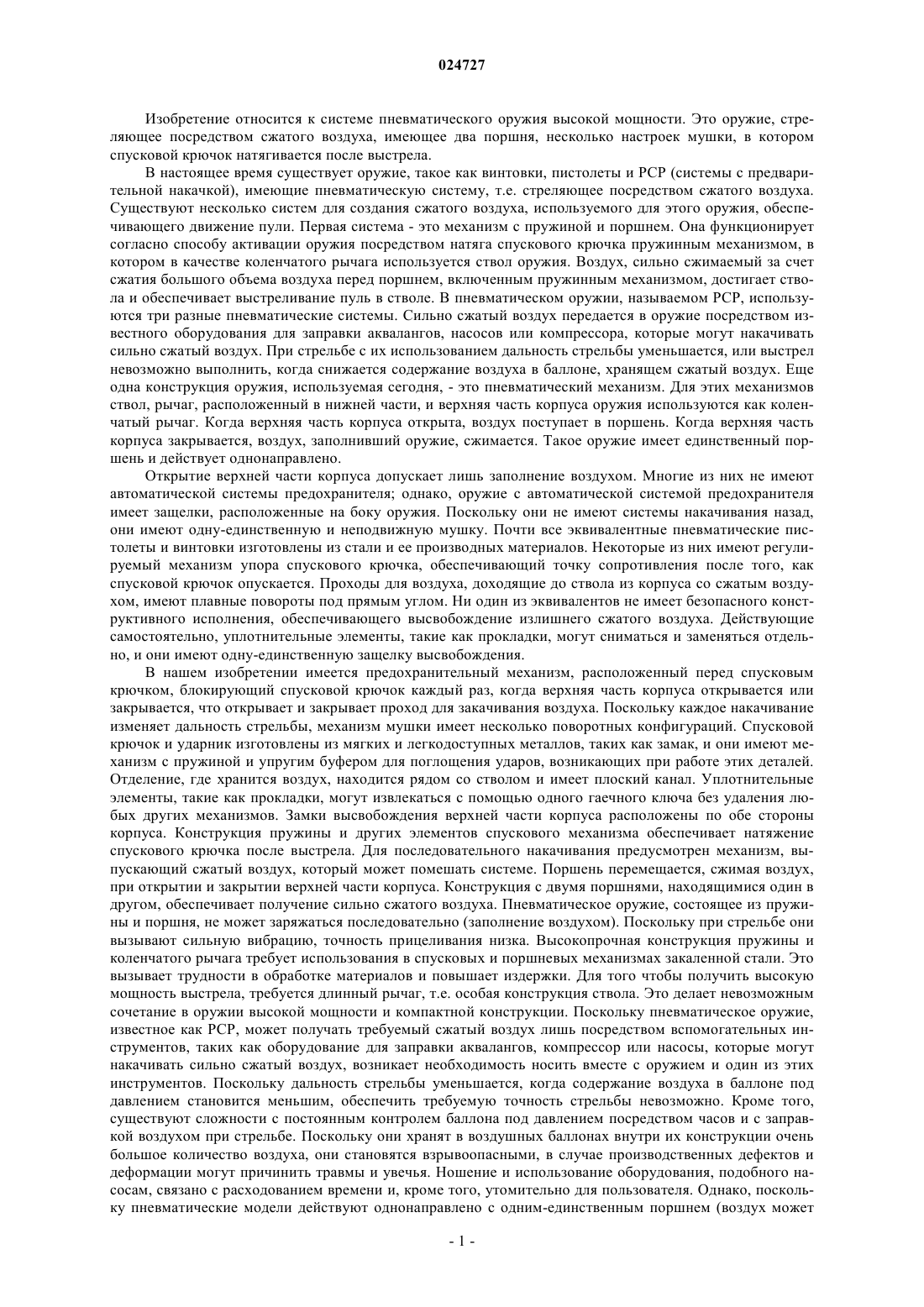

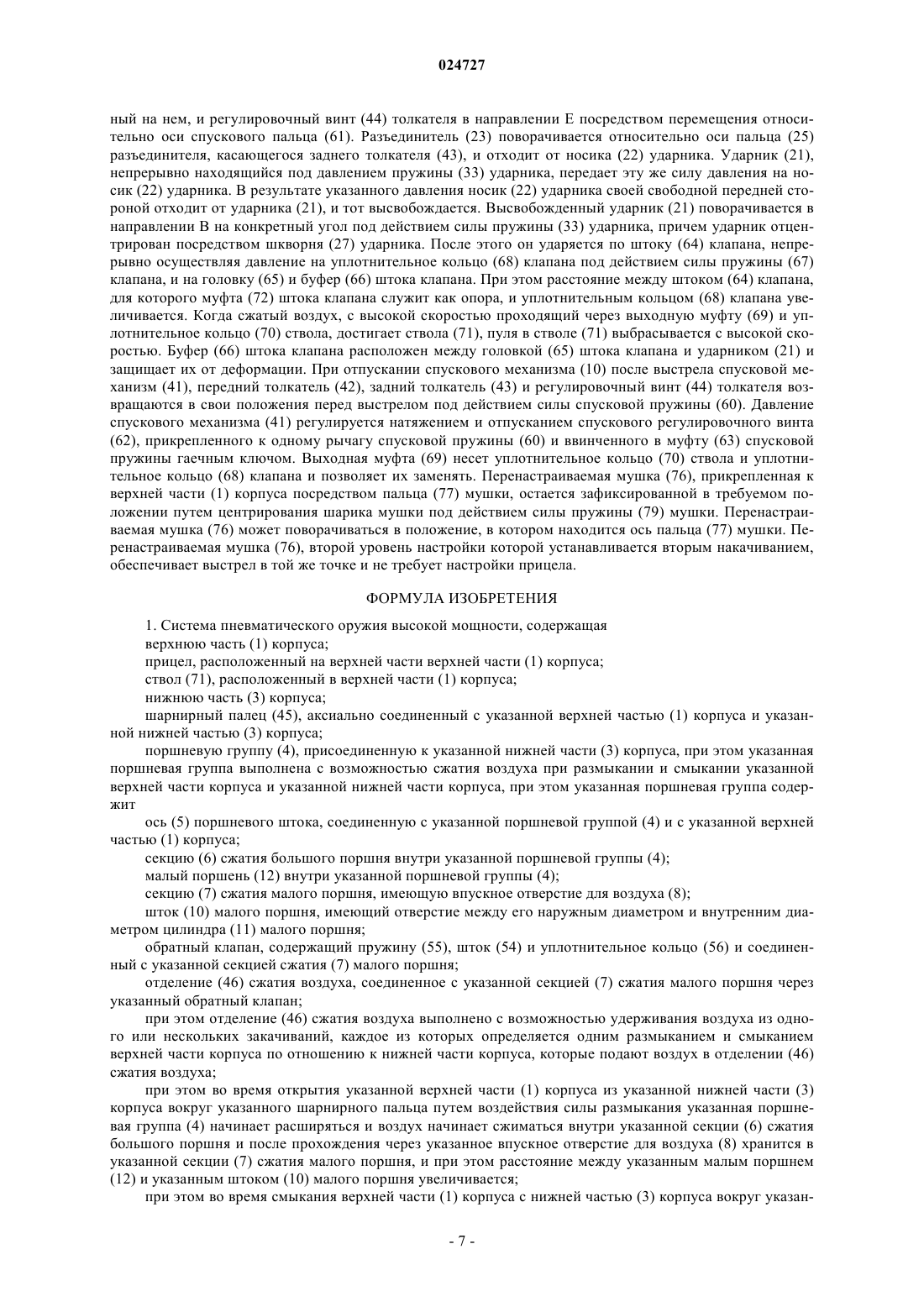

СИСТЕМА ПНЕВМАТИЧЕСКОГО ОРУЖИЯ ВЫСОКОЙ МОЩНОСТИ Изобретение относится к системе пневматического оружия высокой мощности и заключается в том, что при отводе, вследствие оттягивания вверх рычажков открывания (2), верхней части (1) корпуса от нижней части (3) корпуса, подвижно соединенных посредством шарнирного пальца(45), поршневая группа (4), присоединенная к верхней части корпуса посредством оси (5), начинает раздвигаться и воздух, сжимаемый в секции (6) сжатия большого поршня, накапливается в секции(7) сжатия малого поршня посредством прохождения через впускное отверстие (8) для воздуха,а также через отверстие между наружным диаметром штока (10) малого поршня и внутренним диаметром цилиндра (11) малого поршня, при этом расстояние между цилиндром малого поршня(71)(73) Заявитель и патентовладелец: АТАК ШИЛАХ САНАЙИ ВЕ ТИДЖАРЕТ ЛИМИТЕД ШИРКЕТИ Изобретение относится к системе пневматического оружия высокой мощности. Это оружие, стреляющее посредством сжатого воздуха, имеющее два поршня, несколько настроек мушки, в котором спусковой крючок натягивается после выстрела. В настоящее время существует оружие, такое как винтовки, пистолеты и РСР (системы с предварительной накачкой), имеющие пневматическую систему, т.е. стреляющее посредством сжатого воздуха. Существуют несколько систем для создания сжатого воздуха, используемого для этого оружия, обеспечивающего движение пули. Первая система - это механизм с пружиной и поршнем. Она функционирует согласно способу активации оружия посредством натяга спускового крючка пружинным механизмом, в котором в качестве коленчатого рычага используется ствол оружия. Воздух, сильно сжимаемый за счет сжатия большого объема воздуха перед поршнем, включенным пружинным механизмом, достигает ствола и обеспечивает выстреливание пуль в стволе. В пневматическом оружии, называемом РСР, используются три разные пневматические системы. Сильно сжатый воздух передается в оружие посредством известного оборудования для заправки аквалангов, насосов или компрессора, которые могут накачивать сильно сжатый воздух. При стрельбе с их использованием дальность стрельбы уменьшается, или выстрел невозможно выполнить, когда снижается содержание воздуха в баллоне, хранящем сжатый воздух. Еще одна конструкция оружия, используемая сегодня, - это пневматический механизм. Для этих механизмов ствол, рычаг, расположенный в нижней части, и верхняя часть корпуса оружия используются как коленчатый рычаг. Когда верхняя часть корпуса открыта, воздух поступает в поршень. Когда верхняя часть корпуса закрывается, воздух, заполнивший оружие, сжимается. Такое оружие имеет единственный поршень и действует однонаправлено. Открытие верхней части корпуса допускает лишь заполнение воздухом. Многие из них не имеют автоматической системы предохранителя; однако, оружие с автоматической системой предохранителя имеет защелки, расположенные на боку оружия. Поскольку они не имеют системы накачивания назад,они имеют одну-единственную и неподвижную мушку. Почти все эквивалентные пневматические пистолеты и винтовки изготовлены из стали и ее производных материалов. Некоторые из них имеют регулируемый механизм упора спускового крючка, обеспечивающий точку сопротивления после того, как спусковой крючок опускается. Проходы для воздуха, доходящие до ствола из корпуса со сжатым воздухом, имеют плавные повороты под прямым углом. Ни один из эквивалентов не имеет безопасного конструктивного исполнения, обеспечивающего высвобождение излишнего сжатого воздуха. Действующие самостоятельно, уплотнительные элементы, такие как прокладки, могут сниматься и заменяться отдельно, и они имеют одну-единственную защелку высвобождения. В нашем изобретении имеется предохранительный механизм, расположенный перед спусковым крючком, блокирующий спусковой крючок каждый раз, когда верхняя часть корпуса открывается или закрывается, что открывает и закрывает проход для закачивания воздуха. Поскольку каждое накачивание изменяет дальность стрельбы, механизм мушки имеет несколько поворотных конфигураций. Спусковой крючок и ударник изготовлены из мягких и легкодоступных металлов, таких как замак, и они имеют механизм с пружиной и упругим буфером для поглощения ударов, возникающих при работе этих деталей. Отделение, где хранится воздух, находится рядом со стволом и имеет плоский канал. Уплотнительные элементы, такие как прокладки, могут извлекаться с помощью одного гаечного ключа без удаления любых других механизмов. Замки высвобождения верхней части корпуса расположены по обе стороны корпуса. Конструкция пружины и других элементов спускового механизма обеспечивает натяжение спускового крючка после выстрела. Для последовательного накачивания предусмотрен механизм, выпускающий сжатый воздух, который может помешать системе. Поршень перемещается, сжимая воздух,при открытии и закрытии верхней части корпуса. Конструкция с двумя поршнями, находящимися один в другом, обеспечивает получение сильно сжатого воздуха. Пневматическое оружие, состоящее из пружины и поршня, не может заряжаться последовательно (заполнение воздухом). Поскольку при стрельбе они вызывают сильную вибрацию, точность прицеливания низка. Высокопрочная конструкция пружины и коленчатого рычага требует использования в спусковых и поршневых механизмах закаленной стали. Это вызывает трудности в обработке материалов и повышает издержки. Для того чтобы получить высокую мощность выстрела, требуется длинный рычаг, т.е. особая конструкция ствола. Это делает невозможным сочетание в оружии высокой мощности и компактной конструкции. Поскольку пневматическое оружие,известное как РСР, может получать требуемый сжатый воздух лишь посредством вспомогательных инструментов, таких как оборудование для заправки аквалангов, компрессор или насосы, которые могут накачивать сильно сжатый воздух, возникает необходимость носить вместе с оружием и один из этих инструментов. Поскольку дальность стрельбы уменьшается, когда содержание воздуха в баллоне под давлением становится меньшим, обеспечить требуемую точность стрельбы невозможно. Кроме того,существуют сложности с постоянным контролем баллона под давлением посредством часов и с заправкой воздухом при стрельбе. Поскольку они хранят в воздушных баллонах внутри их конструкции очень большое количество воздуха, они становятся взрывоопасными, в случае производственных дефектов и деформации могут причинить травмы и увечья. Ношение и использование оборудования, подобного насосам, связано с расходованием времени и, кроме того, утомительно для пользователя. Однако, поскольку пневматические модели действуют однонаправлено с одним-единственным поршнем (воздух может сжиматься, когда верхняя часть корпуса закрывается), они не могут обеспечить высокое сжатие и скорость выстрела. Модели с последовательной накачкой утомляют пользователя, поскольку требуют длительного накачивания, чтобы добиться высоких скоростей. Поскольку накачивание слабыми пользователями моделей с поршнем большого диаметра невозможно вовсе, такие пользователи могут стрелять лишь из оружия с низкой скоростью. Поскольку в моделях с автоматическим предохранителем указанный механизм находится сбоку оружия, он не является легкодоступным. Стрелок осознает, что защелка предохранителя заблокирована, только при нажатии на спусковой крючок или при проверке предохранителя, так что концентрация внимания прерывается, и теряется время. Поскольку модели с многоразовой накачкой не имеют механизма настройки мушки, подходящего для дальности стрельбы, увеличивающейся в соответствии с числом накачек, частота попаданий в мишень снижается. Требуется практически постоянная настройка прицела в соответствии с тем же числом накачек и стрельба в соответствии с этой настройкой. Поскольку канал, по которому направляется сжатый воздух из корпуса с воздухом в ствол,во всем эквивалентном пневматическом оружии состоит из плавных проходов, изогнутых под углом,потери сжатия и скорости воздуха происходят и из-за трения. Это приводит к потерям в дальности и мощности стрельбы. Для замены клапанов и прокладок требуется извлечение различных частей системы,а также существует риск ошибок при установке. Случайное нажатие спускового крючка может быть предотвращено, поскольку при накачке для стрельбы система пневматического оружия высокой мощности входит в заблокированное состояние благодаря автоматической открывающей и закрывающей предохранительной системе. Поскольку предохранитель расположен перед спусковым крючком, пользователь может чувствовать его кончиками своих пальцев без необходимости проверять предохранитель. Это позволяет снимать предохранитель пальцем, не прерывая концентрацию внимания и не меняя положения при стрельбе. Поскольку дальность стрельбы меняется в зависимости от числа накачек, настройка мушки в соответствии с дальностью стрельбы возможна благодаря нескольким настройкам мушки. При этом попадаемость в мишень повышается. Можно непрерывно стрелять в одну и ту же мишень с настройкой прицела. Детали, составляющие систему спускового крючка и ударника, изготовлены из мягких материалов, таких как замак, методом формования, благодаря чему достигаются высокая точность и соответствие между деталями помимо легкости изготовления и снижения расходов. Для предотвращения раздавливания и стирания этих мягких материалов используются упругие пружины и буферы, благодаря чему увеличивается их срок службы. Благодаря механизму, поглощающему удары, возникающие при закрытии верхней части корпуса, защищен и механизм открытия и закрытия замка. Поскольку отделение,где содержится воздух, находится рядом со стволом и имеет канал, сжатый воздух используется эффективнее, и возможны выстрелы с высокой скоростью. Извлечение прокладок и клапана включения/выключения простым гаечным ключом без необходимости удалять любые другие детали обеспечивает легкость замены. Поскольку сжатый воздух содержится в небольшой зоне, риск взрыва в случае производственного дефекта или деформации предотвращен. Детали системы защищены от деформации механизмом, позволяющим выпускать излишний воздух. После выстрела не требуется установка ограничителя сзади спускового крючка благодаря его конструкции, состоящей из спускового крючка и ударника, и, следовательно, не требуется регулировка ограничителя при помощи пальца пользователя. В отличие от других систем оружия, натяжение его спускового механизма после выстрела повышает точность стрельбы и попадаемость в мишень. Поскольку рычаги открытия и закрытия находятся с обеих сторон,это затрудняет его использование детьми или лицами, не отдающими отчет своим действиям. В конструкции с двумя поршнями, действующими один в другом, преимущество объема большого поршня сочетается с преимуществом сжатия малого поршня. При открытии и закрытии (накачке), мускульная сила человека используется наиболее эффективным образом, поскольку поршень может сжимать воздух двунаправлено. Даже при одной накачке достигаются намного более высокие выходные скорости стрельбы без достижения предела мощности, расходуемой другим оружием. Благодаря механизму обратного клапана становятся возможными последовательная накачка и достижение более высоких скоростей. Для лучшего объяснения изобретения на фиг. 1 представлен общий вид оружия; на фиг. 2 представлен подробный вид, иллюстрирующий возврат ударника; на фиг. 3 представлен подробный вид спускового механизма; на фиг. 4 представлен подробный вид секции обратного клапана; на фиг. 5 представлен подробный вид секции высвобождения сжатия; на фиг. 6 представлен подробный вид поршневой группы. Позиции деталей, использованные на фигурах и в описании: 1) верхняя часть корпуса; 2) рычажки открывания; 3) нижняя часть корпуса; 4) поршневая группа; 5) ось поршневого штока; 6) секция сжатия большого поршня; 7) секция сжатия малого поршня; 8) впускное отверстие для воздуха; 9) первое впускное отверстие; 10) ось поршня; 11) цилиндр малого поршня; 12) малый поршень; 13) поршневое уплотнительное кольцо; 14) винт малого поршня; 15) уплотнение задней крышки; 16) уплотнительное кольцо задней крышки; 17) наружное уплотнение большого поршня; 18) внутреннее уплотнение большого поршня; 19) центральный воздушный узел; 20) соединительный шарнирный палец; 21) ударник; 22) носик ударника; 23) разъединитель; 24) пружина носика ударника; 25) палец разъединителя; 26) палец носика ударника; 27) шарнирный палец ударника; 28) замки высвобождения; 29) замковые пружины; 30) упорная поверхность замка; 31) упорная поверхность ударника; 32) направляющие пружины подъемника ударника; 33) пружины ударника; 34) подъемники ударника; 35) пружина замка предохранителя; 36) замок предохранителя; 37) палец замка предохранителя; 38) рычаг предохранителя; 39) палец рычага предохранителя; 40) пружина предохранителя; 41) спусковой механизм; 42) передний толкатель; 43) задний толкатель; 44) регулировочный винт толкателя; 45) шарнирный палец; 46) отделение сжатия воздуха; 47) уплотнительное кольцо разгрузочного сопла; 48) разгрузочное сопло; 49) разгрузочная прокладка; 50) разгрузочный поршень; 51) разгрузочная пружина; 52) разгрузочный винт; 53) разгрузочный регулировочный винт; 54) палец обратного клапана; 55) пружина обратного клапана; 56) уплотнительное кольцо пальца обратного клапана; 57) корпус обратного клапана; 58) заднее уплотнительное кольцо обратного клапана; 59) переднее уплотнительное кольцо обратного клапана; 60) спусковая пружина; 61) спусковой палец; 62) спусковой регулировочный винт; 63) муфта спусковой пружины; 64) шток клапана; 65) головка штока клапана; 66) буфер клапана; 67) пружина клапана; 68) уплотнительное кольцо клапана; 69) выходная муфта; 70) уплотнительное кольцо ствола; 71) ствол; 72) муфта штока клапана; 73) уплотнительное кольцо муфты; 74) уплотнение штока клапана; 75) шайба клапана; 76) перенастраиваемая мушка; 77) палец мушки; 78) шарик мушки; 79) пружина мушки; 80) цилиндр большого поршня; 81) кольцо большого поршня; 82) смазочный войлок; 83) большой поршень; 84) уплотнение малого поршня; 85) задняя крышка; 86) передний винт оси; 87) шкворень рычага поршня; 88) передняя крышка цилиндра; 89) уплотнительное кольцо передней крышки; 90) пневматическое оружие высокой мощности. Система пневматического оружия высокой мощности содержит верхнюю часть (1) корпуса; прицел,расположенный на верхней части верхней части (1) корпуса; ствол (71), расположенный в верхней части(1) корпуса; нижнюю часть (3) корпуса; шарнирный палец (45), аксиально соединенный с указанной верхней частью (1) корпуса и указанной нижней частью (3) корпуса; поршневую группу (4), присоединенную к указанной нижней части (3) корпуса, при этом указанная поршневая группа выполнена с возможностью сжатия воздуха при размыкании и смыкании указанной верхней части корпуса и указанной нижней части корпуса, при этом указанная поршневая группа содержит ось (5) поршневого штока, соединенную с указанной поршневой группой (4) и с указанной верхней частью (1) корпуса; секцию (6) сжатия большого поршня внутри указанной поршневой группы (4); малый поршень (12) внутри указанной поршневой группы (4); секцию (7) сжатия малого поршня, имеющую впускное отверстие для воздуха (8); шток (10) малого поршня, имеющий отверстие между его наружным диаметром и внутренним диаметром цилиндра (11) малого поршня; обратный клапан, содержащий пружину (55), шток (54) и уплотнительное кольцо (56) и соединенный с указанной секцией сжатия (7) малого поршня; отделение (46) сжатия воздуха, соединенное с указанной секцией (7) сжатия малого поршня через указанный обратный клапан,при этом отделение (46) сжатия воздуха выполнено с возможностью удерживания воздуха из одного или нескольких закачиваний, каждое из которых определяется одним размыканием и смыканием верхней части корпуса по отношению к нижней части корпуса, которые подают воздух в отделении (46) сжатия воздуха,при этом во время открытия указанной верхней части (1) корпуса из указанной нижней части (3) корпуса вокруг указанного шарнирного пальца путем воздействия силы размыкания, указанная поршневая группа (4) начинает расширяться и воздух начинает сжиматься внутри указанной секции (6) сжатия большого поршня и после прохождения через указанное впускное отверстие для воздуха (8) хранится в указанной секции (7) сжатия малого поршня, и при этом расстояние между указанным малым поршнем(12) и указанным штоком (10) малого поршня увеличивается,при этом во время смыкания верхней части (1) корпуса с нижней частью (3) корпуса вокруг указанного шарнирного пальца путем воздействия силы смыкания, воздух внутри секции (7) сжатия малого поршня преодолевает усилие пружины (55) обратного клапана и толкает шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана, так что воздух сжимается в отделение (46) сжатия воздуха, причем процесс сжатия воздуха продолжается до тех пор, пока давление в секции сжатия (7) малого поршня и в отделении сжатия воздуха (46) не сравняются, а шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана не вернутся в исходное положение под действием силы пружины (55) обратного клапана, и при этом уплотнительное кольцо (56) обратного клапана выполнено с возможностью обеспечения воздухонепроницаемого уплотнения; перенастраиваемую мушку (76), прикрепленную к верхней части (1) корпуса посредством пальца(77) мушки, причем указанная перенастраиваемая мушка выполнена с возможностью поворота вокруг горизонтальной оси, определенной в качестве оси, которая ортогональна к самому длинному размеру ствола, и поворота в вертикальной плоскости, которая проходит через перенастраиваемую мушку и прицел, причем перенастраиваемая мушка остается зафиксированной в желаемом дискретном положении посредством центрирования шарика мушки и под действием силы пружины (79) мушки, где указанная перенастраиваемая мушка выполнена с возможностью поворота на множество дискретных высот, каждая из которых соответствует определенному числу накачиваний, так что прицел не требует настройки на основе числа накачиваний при стрельбе на заданном расстоянии от мишени. Система пневматического оружия высокой мощности дополнительно может включать разгрузочное сопло (48), разгрузочную прокладку (49), разгрузочный поршень (50), разгрузочную пружину (51) и разгрузочный регулировочный винт (53), соединенные друг с другом и с указанной нижней частью (3) корпуса, при этом указанная система выполнена с возможностью прохождения избыточного воздуха, сжатого в отделении (46) сжатия воздуха в результате одной или более накачек, выполненных размыканием и смыканием верхней части (1) корпуса с нижней частью (3) корпуса, определяемых посредством разгрузочного регулировочного винта (53), определяющего мощность выстрела оружия, через разгрузочное сопло (48) и проталкивания разгрузочной прокладки (49) и разгрузочной пружины (51), к которой присоединен разгрузочный поршень (50), и выпускания воздуха наружу после прохождения через разгрузочный регулировочный винт (53) и разгрузочную пружину (51). Система пневматического оружия высокой мощности также может дополнительно включать буфер(66) клапана, расположенный между головкой (65) штока клапана и ударником (21), защищающий головку (65) штока клапана и ударник (21) от деформации. Система пневматического оружия высокой мощности также может дополнительно включать выходную муфту (69), содержащую уплотнительное кольцо (70) ствола и уплотнительное кольцо (68) клапана, которые являются сменными. Когда рычажки открывания (2) оттягиваются вверх, верхняя часть (1) корпуса и шарнирный палец(45) отделяются от нижней части (3) корпуса, к которому они присоединены аксиально с возможностью перемещения. При этом в секцию сжатия (6) большого поршня поршневой группы (4) из первого впускного отверстия (9) подается воздух под атмосферным давлением. При движении верхней части (1) корпуса в направлении Н поршневая группа (4), присоединенная к нему посредством оси (5) поршневого штока, также начинает расширяться в направлении К. Воздух, начавший сжиматься в секции сжатия (6) большого поршня, проходит через впускное отверстие (8) для воздуха, и расстояние между цилиндром малого поршня (12) и штоком поршня (12), увеличивается в присутствии силы трения, когда воздух продолжает проходить через отверстие между наружным диаметром штока (10) малого поршня и внутренним диаметром цилиндра (11) малого поршня. При прохождении воздуха через внутренний диаметр поршневого уплотнительного кольца (13) наружный диаметр винта (14) малого поршня, внутренний диаметр малого поршня (12) и далее секция сжатия (7) малого поршня начинает наполняться воздухом. Части, образующие поршневую группу (4), предусмотрены в цилиндре (80) большого поршня. В цилиндр (80) большого поршня ввинчены передняя крышка (88) цилиндра, задняя крышка (85), и уплотнительное кольцо (89) передней крышки и уплотнительное кольцо (16) задней крышки обеспечивают уплотнение. Передний винт (86) оси неподвижно зацепляет вместе ось (10) поршня и переднюю крышку(88) цилиндра. Шкворень (87) рычага поршня, расположенный внутри передней крышки (88) цилиндра и снаружи оси (5) поршневого штока, увеличивает площадь поверхности передней крышки (88) цилиндра и защищает ее от разрушения при работе и позволяет изготавливать ее из мягких материалов, таких как пластик. Смазочный войлок (82), помещаемый на большом поршне (83) посредством кольца (81) большого поршня, хранит смазку, требуемую поршневой группой (4) из-за трения. Цилиндр малого поршня(11) образует наружный периметр секции сжатия (7) малого поршня, одновременно образуя внутренний периметр секции сжатия (6) большого поршня. Кроме того, она служит в качестве оси для движений большого поршня (83). Пока секция сжатия (7) малого поршня продолжает заполняться воздухом, движение поршневой группы в направлении K позволяет высвободиться направляющим (32) пружины подъемника ударника и, следовательно, пружинам (33) ударника в них. Иными словами, предотвращается также блокирование движения ударника (21) в направлении H. Когда поршневая группа (4) перемещается в направлении К, центральный воздушный узел (19) перемещается в направлении J, при этом соединительный шкворень (20) располагается по центру и аксиально. Это перемещение приводит в действие шарнирный палец (27) ударника на центральный воздушный узел (19) и ударник (21) с несущей способностью и способностью перемещаться в направлении J. После перемещения в направлении J в течение определенного периода времени перемещение в направлении J принудительно останавливается из-за контакта упорной поверхности (31) ударника с упорной поверхностью (30) замков (28) высвобождения, и начинается перемещение ударника (21) относительно оси упорной поверхности (30) замка. Иными словами, перемещение ударника (21) в направлении J превращается в перемещение в направлении L. Это означает, что ударник (21) достигает положения, предшествующего выстрелу. Когда перемещение ударника (21) в направлении L заканчивается, замковые пружины (29) растягиваются и абсорбируют излишек перемещения центрального воздушного узла (19) в направлении J. При этом ударник (21), который достиг положения, предшествующего выстрелу, отходит от носика (22) ударника. Носик (22) ударника и разъединитель (23), установленный на центральном воздушном узле (19), возвращаются в свои исходные положения, т.е. положение, предшествующее выстрелу, под действием силы пружины (24) носика ударника, которую они используют совместно, и тем самым осуществляется блокировка ударника (21). Носик(22) ударника установлен для перемещения относительно оси пальца (26) носика ударника, и разъединитель установлен для перемещения относительно оси пальца разъединителя. Перемещение верхней части(1) корпуса в направлении H продолжается, пока позволяет длина поршневой группы (4). Поршневая группа (4), полностью расширенная в направлении K, сжимает весь воздух в секции сжатия (6) большого поршня и подает его в секцию сжатия (7) малого поршня. В этот момент давление секции сжатия (7) малого поршня определяется отношением объема секции сжатия (7) малого поршня к объему секции сжатия (6) большого поршня. Предохранительная замковая пружина (35), расположенная под поршневой группой (4), растрачивает энергию посредством перемещения поршневой группы (4) и центрального воздушного узла (19) в направлении J. Предохранительный замковый палец (37), присоединенный к предохранительной замковой пружине (35), поворачивается относительно оси предохранительного замкового пальца и высвобождает предохранительный рычаг (38) относительно оси пальца (39) рычага предохранителя. Под действием силы предохранительной пружины (40) предохранительный рычаг (38) поворачивается в сторону спускового механизма (41) на некоторый угол и блокирует спусковой механизм(41). Как следствие вышеупомянутых перемещений, кратко, ударник (21) возвращается в положение,предшествующее выстрелу, и блокируется; спусковой механизм (41) фиксируется, будучи заблокированным посредством рычага (38) предохранителя, а воздух, сжатый в секции сжатия (6) большого поршня,хранится в секции сжатия (7) малого поршня. В присутствии силы трения расстояние между цилиндром малого поршня (12) и штоком поршня (12), покрывается перемещением верхней части корпуса в направлении P, и поршневое уплотнительное кольцо (13) обеспечивает уплотнение. Иными словами, малый поршень (12) служит почти как обратный клапан, и для того, чтобы сжать и хранить воздух, сжатый в секции сжатия (7) малого поршня поршневой группы (4), в отделении сжатия воздуха (46) центрального воздушного узла (19) посредством складывания, начинается перемещение верхней части (1) корпуса относительно оси шарнирного пальца (45) в направлении P. Когда поршневая группа (4) и центральный воздушный узел (19) перемещаются в направлении Z при толкании верхней части (1) корпуса в направлении Р, поршневая группа (4) также начинает двигаться в направлении D. К концу перемещения верхней части (1) корпуса в направлении P и перемещения поршневой группы (4) в направлении D поршневая группа (4) касается и толкает направляющие (32) пружины подъемника ударника, тем самым, сжимая пружины (33) ударника между ударником (21), заблокированным носиком (22) ударника, и направляющими (32) пружины подъемника ударника. Разъединитель (23), установленный на центральном воздушном узле (19), перемещающемся в направлении Z, достигает подвешенного положения посредством опирания на задний толкатель (43). Когда верхняя часть (1) корпуса закрывает соединенную с ней посредством шарнирного пальца (45) нижнюю часть (3) корпуса, рычажки открывания (2) располагаются в замках высвобождения (28), и при этом верхняя часть (1) корпуса и нижняя часть (3) корпуса становятся одним целым. При этом воздух внутри секции сжатия (7) малого поршня толкает шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана в направлении M, преодолевая силу пружины (55) обратного клапана, и закачивает воздух в центральный воздушный узел (19). Это процесс сжатия продолжается до тех пор, пока давление в секции сжатия (7) малого поршня и отделении сжатия воздуха (46) не сравняются. Когда указанное давление уравновешивается, шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана возвращаются в свои исходные положения под действием силы пружины (55) обратного клапана. После возврата уплотнительного кольца (56) обратного клапана в свое исходное положение обеспечивается герметичность. Заднее уплотнительное кольцо (58) обратного клапана и переднее уплотнительное (59) кольцо обратного клапана обеспечивают герметичность между центральным воздушным узлом (19) и поршневой группой (4). Корпус (57) обратного клапана содержит части, образующие обратный клапан. В случае если стрелку требуется более высокая мощность стрельбы,воздух накачивается внутри отделения сжатия воздуха (46) в центральном воздушном узле (19) при открытии и закрытии верхней части (1) корпуса посредством шарнирного пальца (45) в направлении H и P. При каждом накачивании шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана совершают открывающие и закрывающие перемещения в направлениях M и K, и при этом совершается требуемое число накачиваний. В результате этих повторных накачиваний избыточный воздух, сжатый в центральном воздушном узле (19), проходит через разгрузочное сопло (48) и толкает разгрузочную прокладку (49) и разгрузочную пружину (51), к которой присоединен разгрузочный поршень (50), в направлении N, и после прохождения через разгрузочную пружину (51) с разгрузочным регулировочным винтом (53) и он выпускается наружу. Уплотнительное кольцо (47) разгрузочного сопла и разгрузочная прокладка (49) обеспечивают герметичность секции высвобождения центрального воздушного узла (19). Разгрузочный регулировочный винт (53) используется для регулирования сжатия воздуха, т.е. для регулирования мощности выстрела пневматического оружия высокой мощности (90). Пневматическое оружие высокой мощности (90) с его отделением сжатия воздуха (46), в котором герметичность обеспечивается посредством уплотнительного кольца (73) муфты, уплотнения (74) штока клапана, уплотнительного кольца (68) клапана и уплотнительного кольца (70) ствола, наполненное воздухом, готово к выстрелу. Спусковой механизм (41), заблокированный посредством предохранительного рычага (38), при ручном нажатии на предохранительный рычаг(38) высвобождается. Спусковой механизм (41), толкаемый в направлении С, перемещает задний толкатель (43), объединенный с передним толкателем (42), установлен-6 024727 ный на нем, и регулировочный винт (44) толкателя в направлении Е посредством перемещения относительно оси спускового пальца (61). Разъединитель (23) поворачивается относительно оси пальца (25) разъединителя, касающегося заднего толкателя (43), и отходит от носика (22) ударника. Ударник (21),непрерывно находящийся под давлением пружины (33) ударника, передает эту же силу давления на носик (22) ударника. В результате указанного давления носик (22) ударника своей свободной передней стороной отходит от ударника (21), и тот высвобождается. Высвобожденный ударник (21) поворачивается в направлении B на конкретный угол под действием силы пружины (33) ударника, причем ударник отцентрирован посредством шкворня (27) ударника. После этого он ударяется по штоку (64) клапана, непрерывно осуществляя давление на уплотнительное кольцо (68) клапана под действием силы пружины (67) клапана, и на головку (65) и буфер (66) штока клапана. При этом расстояние между штоком (64) клапана,для которого муфта (72) штока клапана служит как опора, и уплотнительным кольцом (68) клапана увеличивается. Когда сжатый воздух, с высокой скоростью проходящий через выходную муфту (69) и уплотнительное кольцо (70) ствола, достигает ствола (71), пуля в стволе (71) выбрасывается с высокой скоростью. Буфер (66) штока клапана расположен между головкой (65) штока клапана и ударником (21) и защищает их от деформации. При отпускании спускового механизма (10) после выстрела спусковой механизм (41), передний толкатель (42), задний толкатель (43) и регулировочный винт (44) толкателя возвращаются в свои положения перед выстрелом под действием силы спусковой пружины (60). Давление спускового механизма (41) регулируется натяжением и отпусканием спускового регулировочного винта(62), прикрепленного к одному рычагу спусковой пружины (60) и ввинченного в муфту (63) спусковой пружины гаечным ключом. Выходная муфта (69) несет уплотнительное кольцо (70) ствола и уплотнительное кольцо (68) клапана и позволяет их заменять. Перенастраиваемая мушка (76), прикрепленная к верхней части (1) корпуса посредством пальца (77) мушки, остается зафиксированной в требуемом положении путем центрирования шарика мушки под действием силы пружины (79) мушки. Перенастраиваемая мушка (76) может поворачиваться в положение, в котором находится ось пальца (77) мушки. Перенастраиваемая мушка (76), второй уровень настройки которой устанавливается вторым накачиванием,обеспечивает выстрел в той же точке и не требует настройки прицела. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система пневматического оружия высокой мощности, содержащая верхнюю часть (1) корпуса; прицел, расположенный на верхней части верхней части (1) корпуса; ствол (71), расположенный в верхней части (1) корпуса; нижнюю часть (3) корпуса; шарнирный палец (45), аксиально соединенный с указанной верхней частью (1) корпуса и указанной нижней частью (3) корпуса; поршневую группу (4), присоединенную к указанной нижней части (3) корпуса, при этом указанная поршневая группа выполнена с возможностью сжатия воздуха при размыкании и смыкании указанной верхней части корпуса и указанной нижней части корпуса, при этом указанная поршневая группа содержит ось (5) поршневого штока, соединенную с указанной поршневой группой (4) и с указанной верхней частью (1) корпуса; секцию (6) сжатия большого поршня внутри указанной поршневой группы (4); малый поршень (12) внутри указанной поршневой группы (4); секцию (7) сжатия малого поршня, имеющую впускное отверстие для воздуха (8); шток (10) малого поршня, имеющий отверстие между его наружным диаметром и внутренним диаметром цилиндра (11) малого поршня; обратный клапан, содержащий пружину (55), шток (54) и уплотнительное кольцо (56) и соединенный с указанной секцией сжатия (7) малого поршня; отделение (46) сжатия воздуха, соединенное с указанной секцией (7) сжатия малого поршня через указанный обратный клапан; при этом отделение (46) сжатия воздуха выполнено с возможностью удерживания воздуха из одного или нескольких закачиваний, каждое из которых определяется одним размыканием и смыканием верхней части корпуса по отношению к нижней части корпуса, которые подают воздух в отделении (46) сжатия воздуха; при этом во время открытия указанной верхней части (1) корпуса из указанной нижней части (3) корпуса вокруг указанного шарнирного пальца путем воздействия силы размыкания указанная поршневая группа (4) начинает расширяться и воздух начинает сжиматься внутри указанной секции (6) сжатия большого поршня и после прохождения через указанное впускное отверстие для воздуха (8) хранится в указанной секции (7) сжатия малого поршня, и при этом расстояние между указанным малым поршнем(12) и указанным штоком (10) малого поршня увеличивается; при этом во время смыкания верхней части (1) корпуса с нижней частью (3) корпуса вокруг указан-7 024727 ного шарнирного пальца путем воздействия силы смыкания воздух внутри секции (7) сжатия малого поршня преодолевает усилие пружины (55) обратного клапана и толкает шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана, так что воздух сжимается в отделение (46) сжатия воздуха, причем процесс сжатия воздуха продолжается до тех пор, пока давление в секции сжатия (7) малого поршня и в отделении сжатия воздуха (46) не сравняются, а шток (54) обратного клапана и уплотнительное кольцо (56) обратного клапана не вернутся в исходное положение под действием силы пружины (55) обратного клапана, и при этом уплотнительное кольцо (56) обратного клапана выполнено с возможностью обеспечения воздухонепроницаемого уплотнения; перенастраиваемую мушку (76), прикрепленную к верхней части (1) корпуса посредством пальца(77) мушки, причем указанная перенастраиваемая мушка выполнена с возможностью поворота вокруг горизонтальной оси, определенной в качестве оси, которая ортогональна к самому длинному размеру ствола, и поворота в вертикальной плоскости, которая проходит через перенастраиваемую мушку и прицел, причем перенастраиваемая мушка остается зафиксированной в желаемом дискретном положении посредством центрирования шарика мушки и под действием силы пружины (79) мушки, где указанная перенастраиваемая мушка выполнена с возможностью поворота на множество дискретных высот, каждая из которых соответствует определенному числу накачиваний, так что прицел не требует настройки на основе числа накачиваний при стрельбе на заданном расстоянии от мишени. 2. Система пневматического оружия высокой мощности по п.1, дополнительно включающая разгрузочное сопло (48), разгрузочную прокладку (49), разгрузочный поршень (50), разгрузочную пружину (51) и разгрузочный регулировочный винт (53), соединенные друг с другом и с указанной нижней частью (3) корпуса; при этом указанная система выполнена с возможностью прохождения избыточного воздуха, сжатого в отделении (46) сжатия воздуха в результате одной или более накачек, выполненных размыканием и смыканием верхней части (1) корпуса с нижней частью (3) корпуса, определяемых посредством разгрузочного регулировочного винта (53), определяющего мощность выстрела оружия, через разгрузочное сопло (48) и проталкивания разгрузочной прокладки (49) и разгрузочной пружины (51), к которой присоединен разгрузочный поршень (50), и выпускания воздуха наружу после прохождения через разгрузочный регулировочный винт (53) и разгрузочную пружину (51). 3. Система пневматического оружия высокой мощности по п.1, дополнительно включающая буфер(66) клапана, расположенный между головкой (65) штока клапана и ударником (21), защищающий головку (65) штока клапана и ударник (21) от деформации. 4. Система пневматического оружия высокой мощности по п.1, дополнительно включающая выходную муфту (69), содержащую уплотнительное кольцо (70) ствола и уплотнительное кольцо (68) клапана, которые являются сменными.
