Соединение труб раструбами

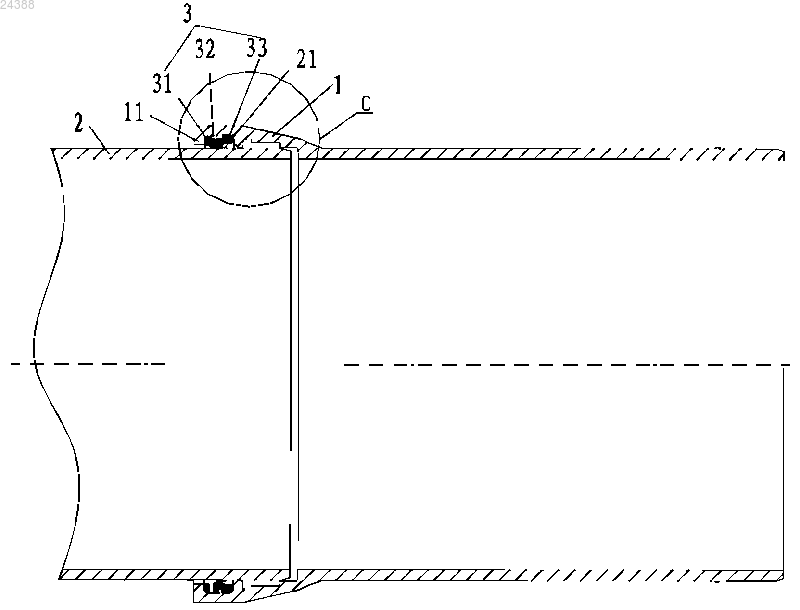

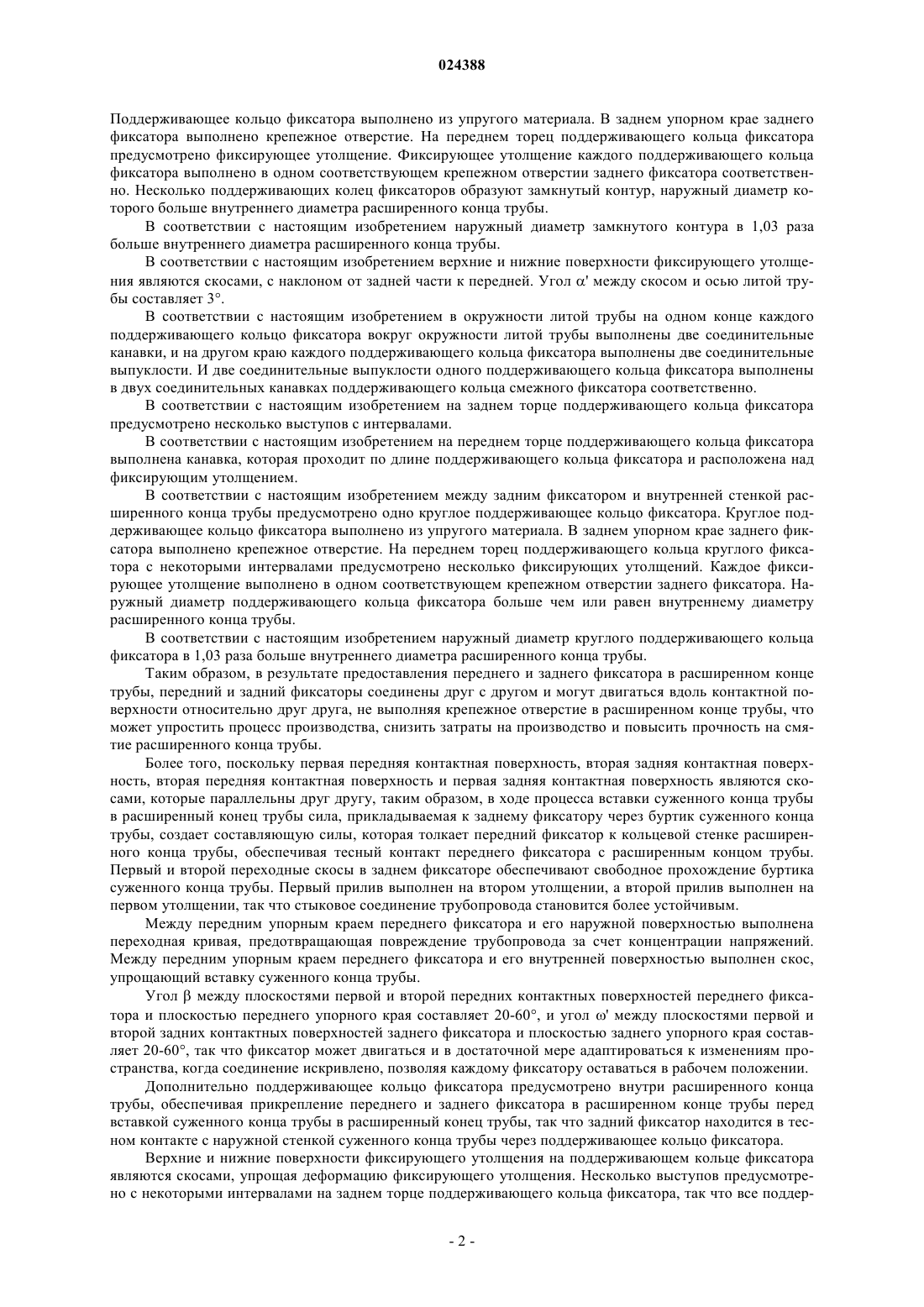

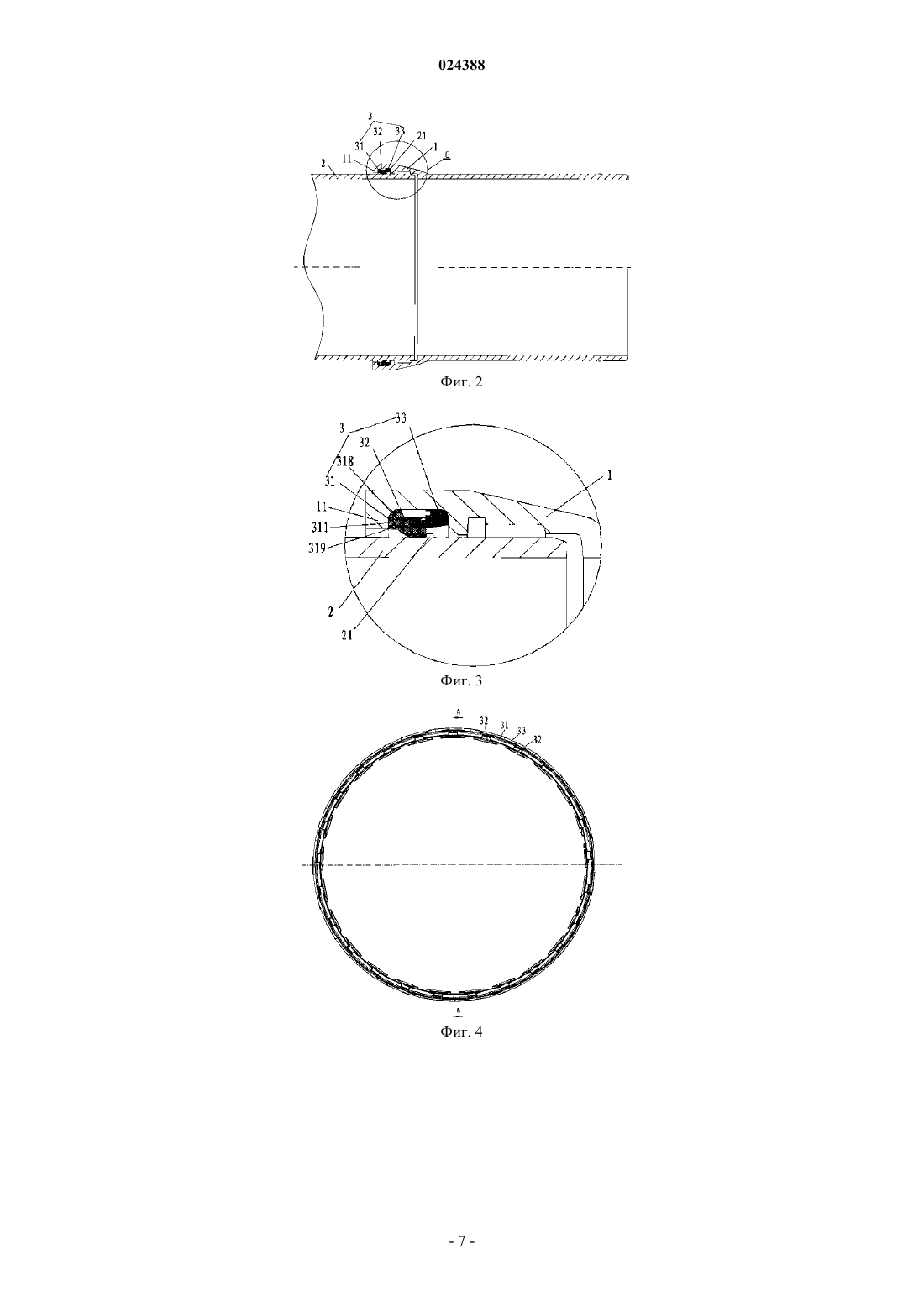

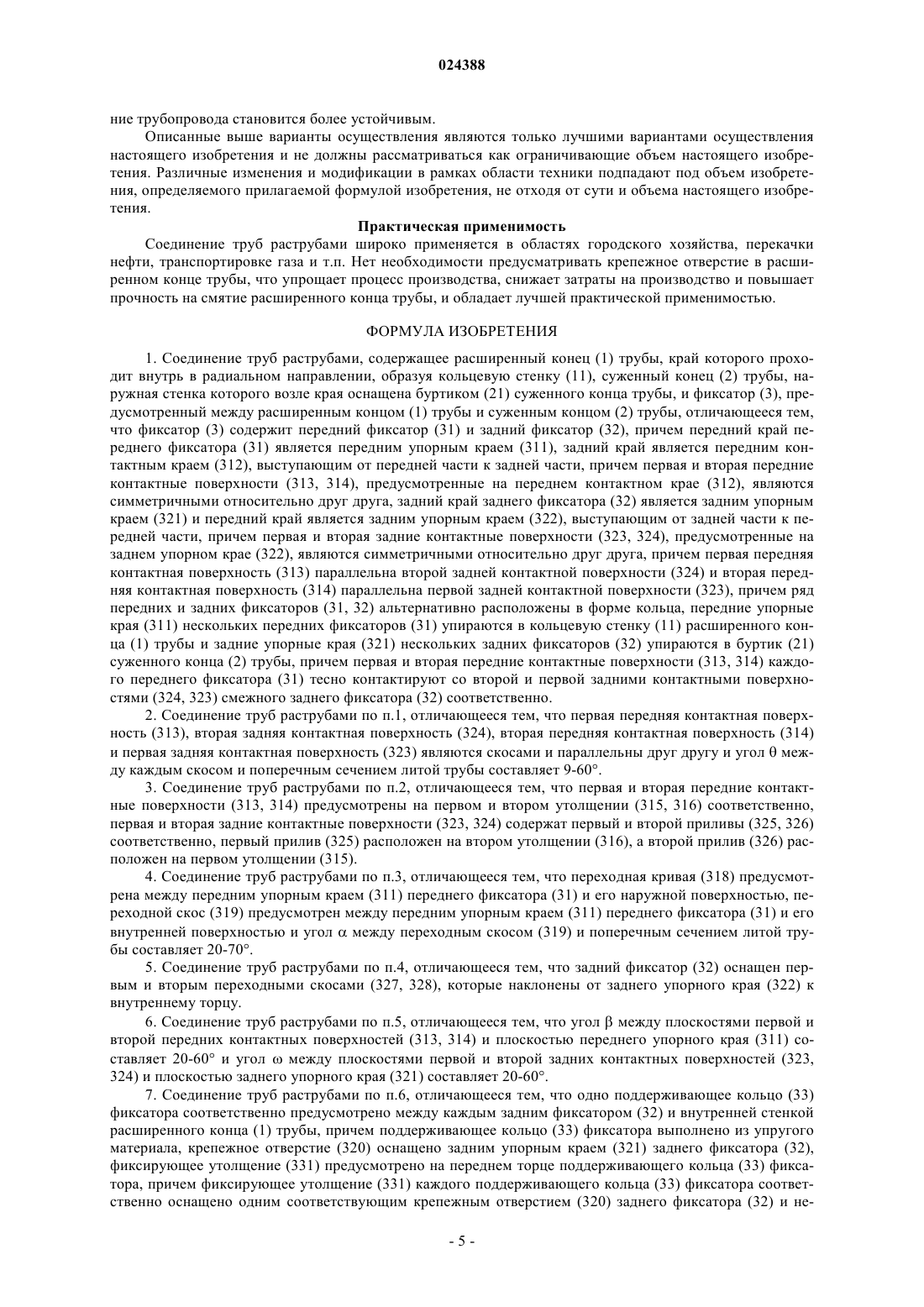

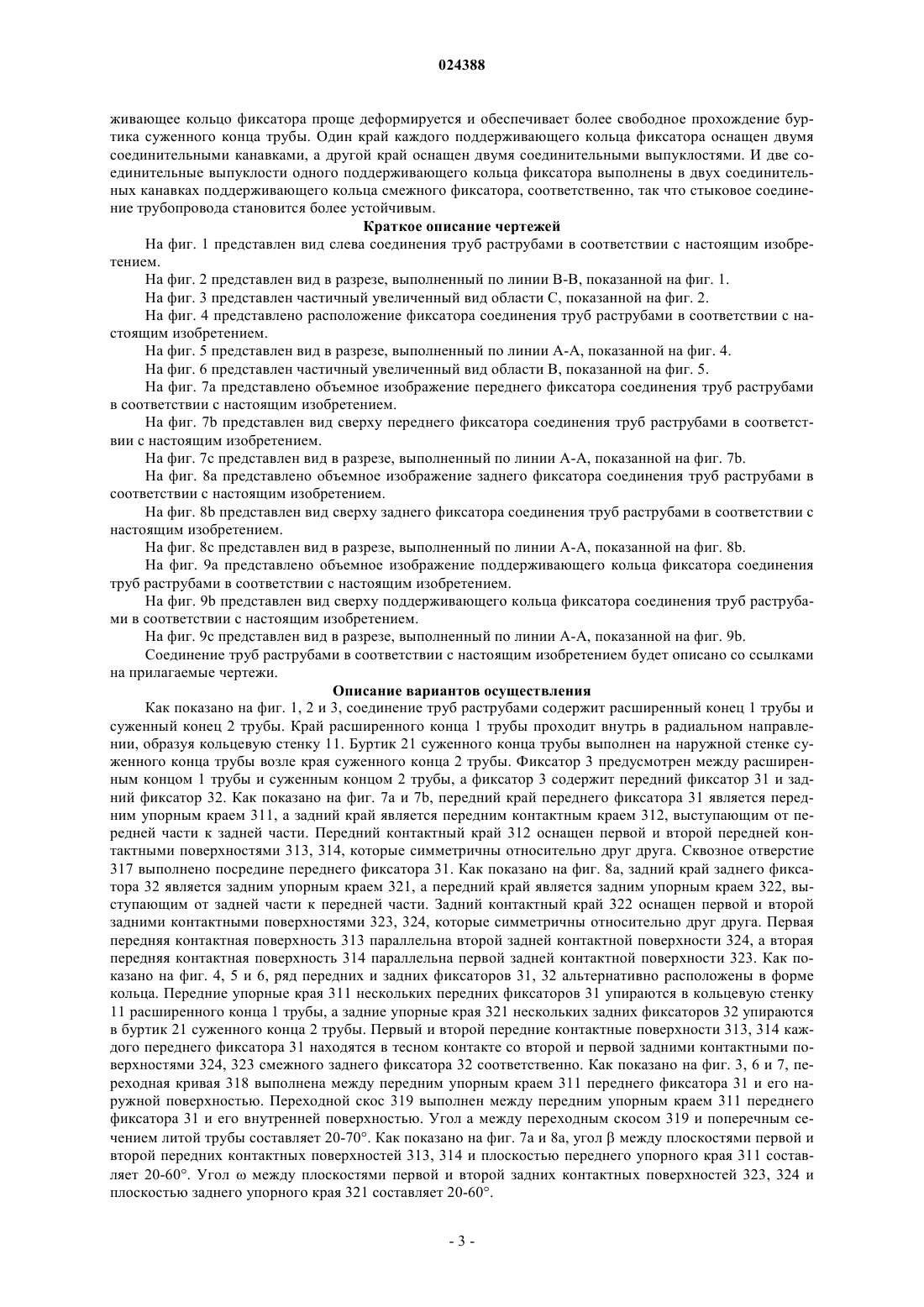

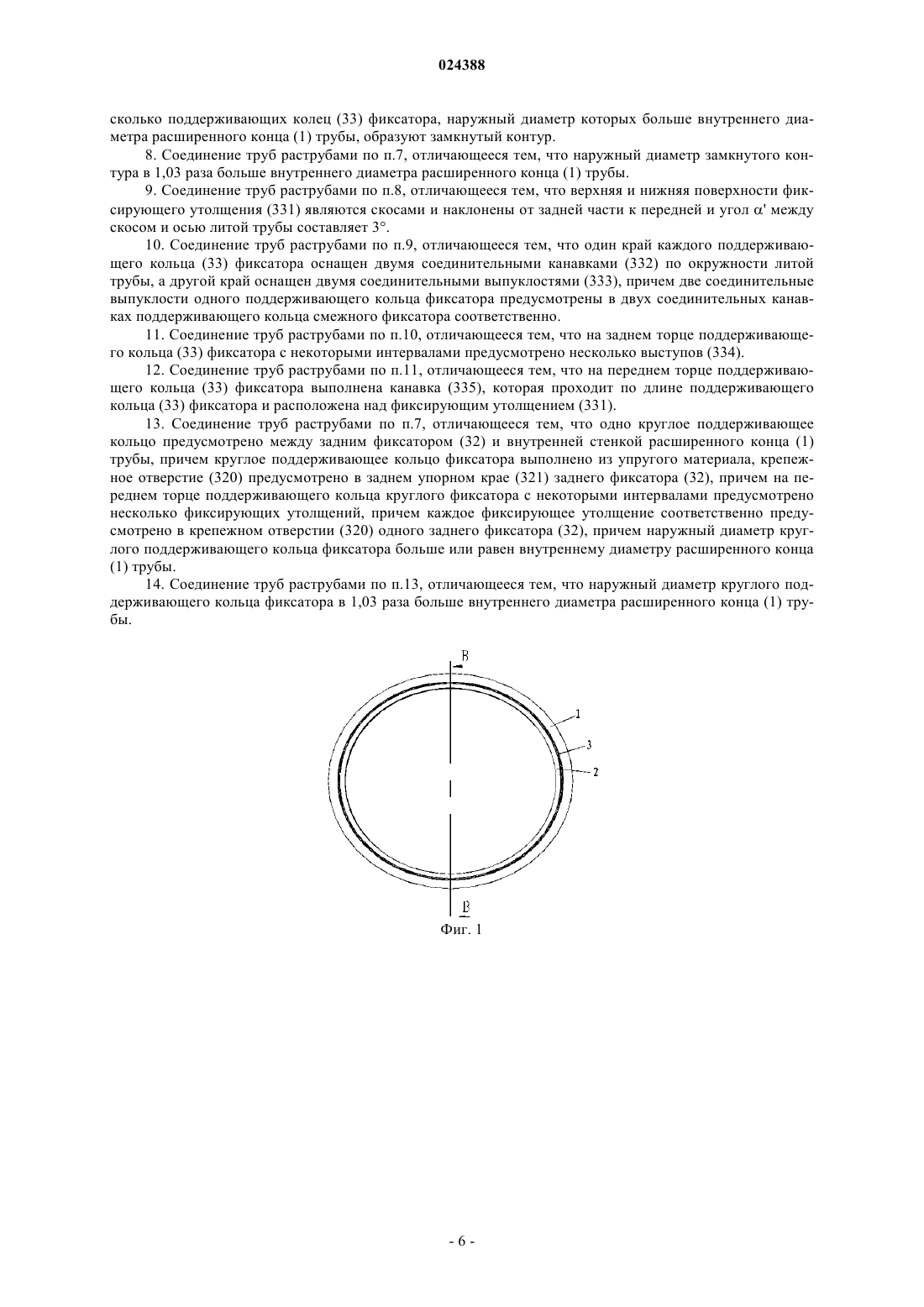

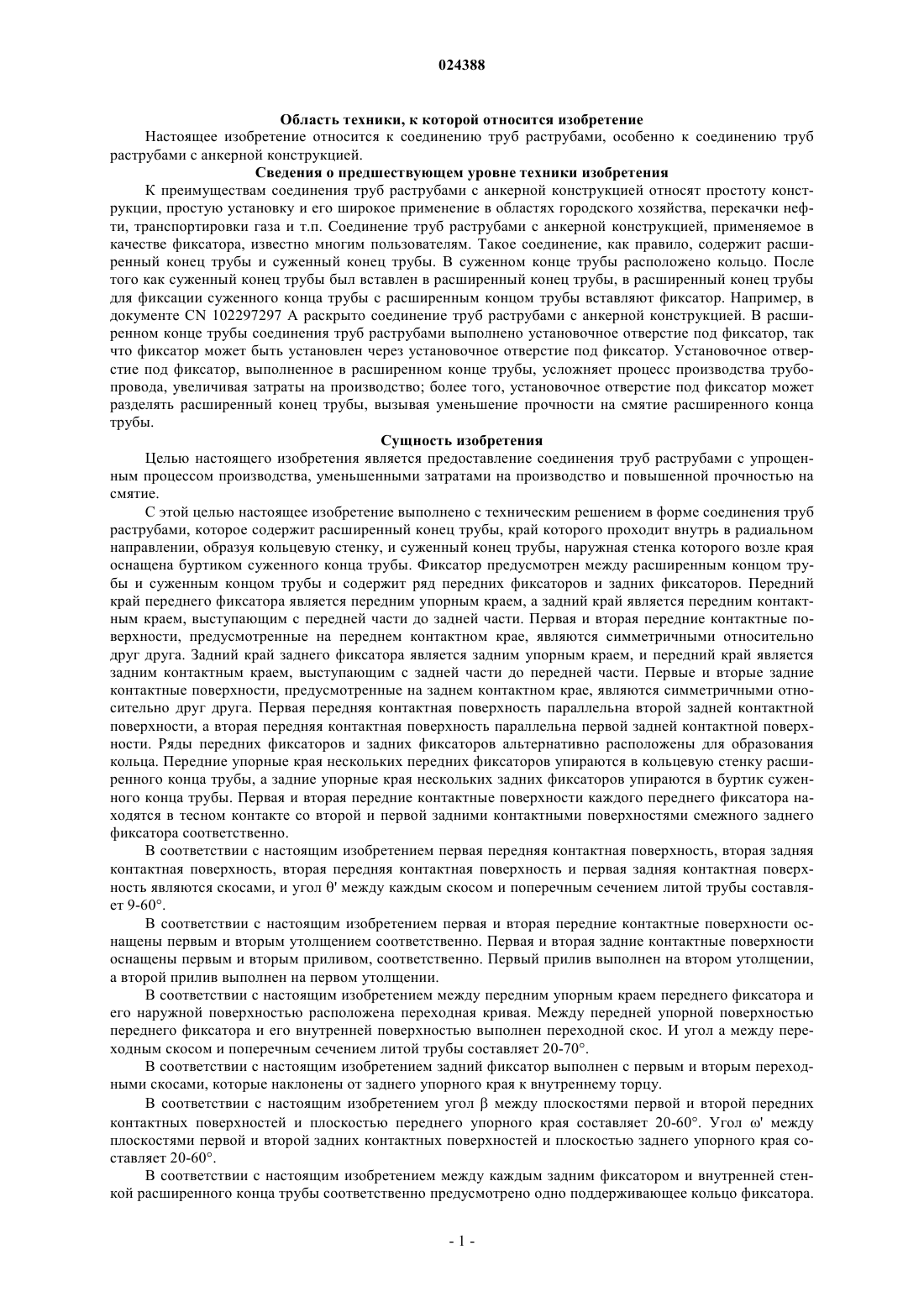

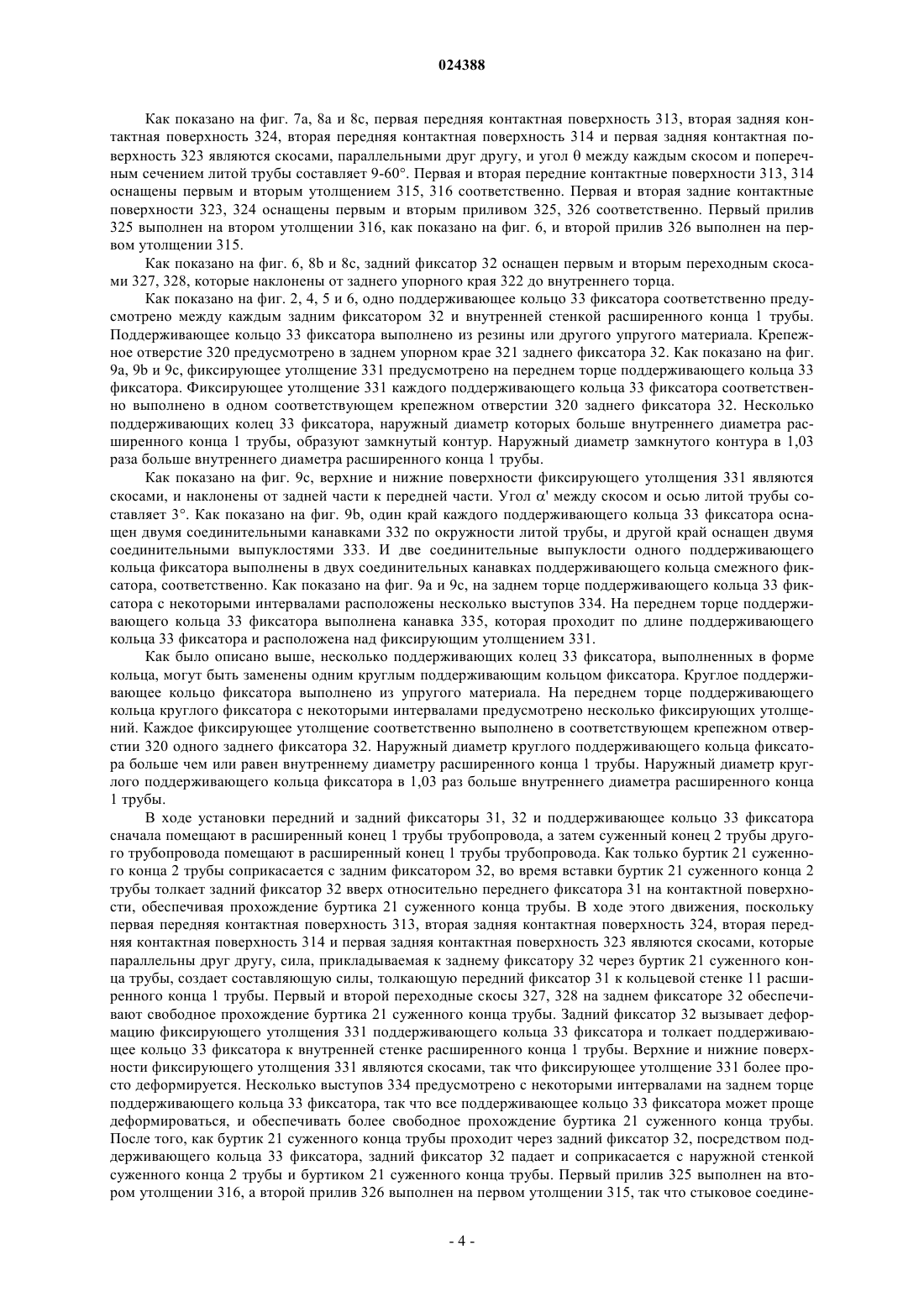

Соединение труб раструбами содержит расширенный конец трубы, край которого проходит внутрь в радиальном направлении, образует кольцевую стенку и суженный конец трубы, наружная стенка которого рядом с краем оснащена буртиком суженного конца трубы. Фиксатор предусмотрен между расширенным концом трубы и суженным концом трубы и содержит ряд передних фиксаторов и задних фиксаторов. Передний край переднего фиксатора является передним упорным краем,а задний край является передним контактным краем, оснащенным первым и вторым передними контактными поверхностями. Задний край заднего фиксатора является задним упорным краем, а передний край является задним контактным краем, который оснащен первой и второй задними контактными поверхностями. Ряд передних фиксаторов и ряд задних фиксаторов альтернативно расположены в форме кольца. Передние упорные края нескольких передних фиксаторов упираются в кольцевую стенку расширенного конца трубы, а задние упорные края нескольких задних фиксаторов упираются в буртик суженного конца трубы. Первая и вторая передние контактные поверхности каждого переднего фиксатора находятся в тесном контакте со второй и первой задними контактными поверхностями смежного заднего фиксатора соответственно. Соединение труб раструбами обладает преимуществами, которые заключаются в упрощении процесса производства,снижении затрат на производство и повышении прочности на смятие расширенного конца трубы.(71)(73) Заявитель и патентовладелец: СИНЬСИН ДАКТАЙЛ АЙЕН ПАЙПС КО., ЛТД. (CN) Область техники, к которой относится изобретение Настоящее изобретение относится к соединению труб раструбами, особенно к соединению труб раструбами с анкерной конструкцией. Сведения о предшествующем уровне техники изобретения К преимуществам соединения труб раструбами с анкерной конструкцией относят простоту конструкции, простую установку и его широкое применение в областях городского хозяйства, перекачки нефти, транспортировки газа и т.п. Соединение труб раструбами с анкерной конструкцией, применяемое в качестве фиксатора, известно многим пользователям. Такое соединение, как правило, содержит расширенный конец трубы и суженный конец трубы. В суженном конце трубы расположено кольцо. После того как суженный конец трубы был вставлен в расширенный конец трубы, в расширенный конец трубы для фиксации суженного конца трубы с расширенным концом трубы вставляют фиксатор. Например, в документе CN 102297297 A раскрыто соединение труб раструбами с анкерной конструкцией. В расширенном конце трубы соединения труб раструбами выполнено установочное отверстие под фиксатор, так что фиксатор может быть установлен через установочное отверстие под фиксатор. Установочное отверстие под фиксатор, выполненное в расширенном конце трубы, усложняет процесс производства трубопровода, увеличивая затраты на производство; более того, установочное отверстие под фиксатор может разделять расширенный конец трубы, вызывая уменьшение прочности на смятие расширенного конца трубы. Сущность изобретения Целью настоящего изобретения является предоставление соединения труб раструбами с упрощенным процессом производства, уменьшенными затратами на производство и повышенной прочностью на смятие. С этой целью настоящее изобретение выполнено с техническим решением в форме соединения труб раструбами, которое содержит расширенный конец трубы, край которого проходит внутрь в радиальном направлении, образуя кольцевую стенку, и суженный конец трубы, наружная стенка которого возле края оснащена буртиком суженного конца трубы. Фиксатор предусмотрен между расширенным концом трубы и суженным концом трубы и содержит ряд передних фиксаторов и задних фиксаторов. Передний край переднего фиксатора является передним упорным краем, а задний край является передним контактным краем, выступающим с передней части до задней части. Первая и вторая передние контактные поверхности, предусмотренные на переднем контактном крае, являются симметричными относительно друг друга. Задний край заднего фиксатора является задним упорным краем, и передний край является задним контактным краем, выступающим с задней части до передней части. Первые и вторые задние контактные поверхности, предусмотренные на заднем контактном крае, являются симметричными относительно друг друга. Первая передняя контактная поверхность параллельна второй задней контактной поверхности, а вторая передняя контактная поверхность параллельна первой задней контактной поверхности. Ряды передних фиксаторов и задних фиксаторов альтернативно расположены для образования кольца. Передние упорные края нескольких передних фиксаторов упираются в кольцевую стенку расширенного конца трубы, а задние упорные края нескольких задних фиксаторов упираются в буртик суженного конца трубы. Первая и вторая передние контактные поверхности каждого переднего фиксатора находятся в тесном контакте со второй и первой задними контактными поверхностями смежного заднего фиксатора соответственно. В соответствии с настоящим изобретением первая передняя контактная поверхность, вторая задняя контактная поверхность, вторая передняя контактная поверхность и первая задняя контактная поверхность являются скосами, и угол ' между каждым скосом и поперечным сечением литой трубы составляет 9-60. В соответствии с настоящим изобретением первая и вторая передние контактные поверхности оснащены первым и вторым утолщением соответственно. Первая и вторая задние контактные поверхности оснащены первым и вторым приливом, соответственно. Первый прилив выполнен на втором утолщении,а второй прилив выполнен на первом утолщении. В соответствии с настоящим изобретением между передним упорным краем переднего фиксатора и его наружной поверхностью расположена переходная кривая. Между передней упорной поверхностью переднего фиксатора и его внутренней поверхностью выполнен переходной скос. И угол а между переходным скосом и поперечным сечением литой трубы составляет 20-70. В соответствии с настоящим изобретением задний фиксатор выполнен с первым и вторым переходными скосами, которые наклонены от заднего упорного края к внутреннему торцу. В соответствии с настоящим изобретением уголмежду плоскостями первой и второй передних контактных поверхностей и плоскостью переднего упорного края составляет 20-60. Угол ' между плоскостями первой и второй задних контактных поверхностей и плоскостью заднего упорного края составляет 20-60. В соответствии с настоящим изобретением между каждым задним фиксатором и внутренней стенкой расширенного конца трубы соответственно предусмотрено одно поддерживающее кольцо фиксатора. Поддерживающее кольцо фиксатора выполнено из упругого материала. В заднем упорном крае заднего фиксатора выполнено крепежное отверстие. На переднем торец поддерживающего кольца фиксатора предусмотрено фиксирующее утолщение. Фиксирующее утолщение каждого поддерживающего кольца фиксатора выполнено в одном соответствующем крепежном отверстии заднего фиксатора соответственно. Несколько поддерживающих колец фиксаторов образуют замкнутый контур, наружный диаметр которого больше внутреннего диаметра расширенного конца трубы. В соответствии с настоящим изобретением наружный диаметр замкнутого контура в 1,03 раза больше внутреннего диаметра расширенного конца трубы. В соответствии с настоящим изобретением верхние и нижние поверхности фиксирующего утолщения являются скосами, с наклоном от задней части к передней. Угол ' между скосом и осью литой трубы составляет 3. В соответствии с настоящим изобретением в окружности литой трубы на одном конце каждого поддерживающего кольцо фиксатора вокруг окружности литой трубы выполнены две соединительные канавки, и на другом краю каждого поддерживающего кольца фиксатора выполнены две соединительные выпуклости. И две соединительные выпуклости одного поддерживающего кольца фиксатора выполнены в двух соединительных канавках поддерживающего кольца смежного фиксатора соответственно. В соответствии с настоящим изобретением на заднем торце поддерживающего кольца фиксатора предусмотрено несколько выступов с интервалами. В соответствии с настоящим изобретением на переднем торце поддерживающего кольца фиксатора выполнена канавка, которая проходит по длине поддерживающего кольца фиксатора и расположена над фиксирующим утолщением. В соответствии с настоящим изобретением между задним фиксатором и внутренней стенкой расширенного конца трубы предусмотрено одно круглое поддерживающее кольцо фиксатора. Круглое поддерживающее кольцо фиксатора выполнено из упругого материала. В заднем упорном крае заднего фиксатора выполнено крепежное отверстие. На переднем торец поддерживающего кольца круглого фиксатора с некоторыми интервалами предусмотрено несколько фиксирующих утолщений. Каждое фиксирующее утолщение выполнено в одном соответствующем крепежном отверстии заднего фиксатора. Наружный диаметр поддерживающего кольца фиксатора больше чем или равен внутреннему диаметру расширенного конца трубы. В соответствии с настоящим изобретением наружный диаметр круглого поддерживающего кольца фиксатора в 1,03 раза больше внутреннего диаметра расширенного конца трубы. Таким образом, в результате предоставления переднего и заднего фиксатора в расширенном конце трубы, передний и задний фиксаторы соединены друг с другом и могут двигаться вдоль контактной поверхности относительно друг друга, не выполняя крепежное отверстие в расширенном конце трубы, что может упростить процесс производства, снизить затраты на производство и повысить прочность на смятие расширенного конца трубы. Более того, поскольку первая передняя контактная поверхность, вторая задняя контактная поверхность, вторая передняя контактная поверхность и первая задняя контактная поверхность являются скосами, которые параллельны друг другу, таким образом, в ходе процесса вставки суженного конца трубы в расширенный конец трубы сила, прикладываемая к заднему фиксатору через буртик суженного конца трубы, создает составляющую силы, которая толкает передний фиксатор к кольцевой стенке расширенного конца трубы, обеспечивая тесный контакт переднего фиксатора с расширенным концом трубы. Первый и второй переходные скосы в заднем фиксаторе обеспечивают свободное прохождение буртика суженного конца трубы. Первый прилив выполнен на втором утолщении, а второй прилив выполнен на первом утолщении, так что стыковое соединение трубопровода становится более устойчивым. Между передним упорным краем переднего фиксатора и его наружной поверхностью выполнена переходная кривая, предотвращающая повреждение трубопровода за счет концентрации напряжений. Между передним упорным краем переднего фиксатора и его внутренней поверхностью выполнен скос,упрощающий вставку суженного конца трубы. Уголмежду плоскостями первой и второй передних контактных поверхностей переднего фиксатора и плоскостью переднего упорного края составляет 20-60, и угол ' между плоскостями первой и второй задних контактных поверхностей заднего фиксатора и плоскостью заднего упорного края составляет 20-60, так что фиксатор может двигаться и в достаточной мере адаптироваться к изменениям пространства, когда соединение искривлено, позволяя каждому фиксатору оставаться в рабочем положении. Дополнительно поддерживающее кольцо фиксатора предусмотрено внутри расширенного конца трубы, обеспечивая прикрепление переднего и заднего фиксатора в расширенном конце трубы перед вставкой суженного конца трубы в расширенный конец трубы, так что задний фиксатор находится в тесном контакте с наружной стенкой суженного конца трубы через поддерживающее кольцо фиксатора. Верхние и нижние поверхности фиксирующего утолщения на поддерживающем кольце фиксатора являются скосами, упрощая деформацию фиксирующего утолщения. Несколько выступов предусмотрено с некоторыми интервалами на заднем торце поддерживающего кольца фиксатора, так что все поддер-2 024388 живающее кольцо фиксатора проще деформируется и обеспечивает более свободное прохождение буртика суженного конца трубы. Один край каждого поддерживающего кольца фиксатора оснащен двумя соединительными канавками, а другой край оснащен двумя соединительными выпуклостями. И две соединительные выпуклости одного поддерживающего кольца фиксатора выполнены в двух соединительных канавках поддерживающего кольца смежного фиксатора, соответственно, так что стыковое соединение трубопровода становится более устойчивым. Краткое описание чертежей На фиг. 1 представлен вид слева соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 2 представлен вид в разрезе, выполненный по линии В-В, показанной на фиг. 1. На фиг. 3 представлен частичный увеличенный вид области С, показанной на фиг. 2. На фиг. 4 представлено расположение фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 5 представлен вид в разрезе, выполненный по линии А-А, показанной на фиг. 4. На фиг. 6 представлен частичный увеличенный вид области В, показанной на фиг. 5. На фиг. 7 а представлено объемное изображение переднего фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 7b представлен вид сверху переднего фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 7 с представлен вид в разрезе, выполненный по линии А-А, показанной на фиг. 7b. На фиг. 8 а представлено объемное изображение заднего фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 8b представлен вид сверху заднего фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 8 с представлен вид в разрезе, выполненный по линии А-А, показанной на фиг. 8b. На фиг. 9 а представлено объемное изображение поддерживающего кольца фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 9b представлен вид сверху поддерживающего кольца фиксатора соединения труб раструбами в соответствии с настоящим изобретением. На фиг. 9 с представлен вид в разрезе, выполненный по линии А-А, показанной на фиг. 9b. Соединение труб раструбами в соответствии с настоящим изобретением будет описано со ссылками на прилагаемые чертежи. Описание вариантов осуществления Как показано на фиг. 1, 2 и 3, соединение труб раструбами содержит расширенный конец 1 трубы и суженный конец 2 трубы. Край расширенного конца 1 трубы проходит внутрь в радиальном направлении, образуя кольцевую стенку 11. Буртик 21 суженного конца трубы выполнен на наружной стенке суженного конца трубы возле края суженного конца 2 трубы. Фиксатор 3 предусмотрен между расширенным концом 1 трубы и суженным концом 2 трубы, а фиксатор 3 содержит передний фиксатор 31 и задний фиксатор 32. Как показано на фиг. 7 а и 7b, передний край переднего фиксатора 31 является передним упорным краем 311, а задний край является передним контактным краем 312, выступающим от передней части к задней части.Передний контактный край 312 оснащен первой и второй передней контактными поверхностями 313, 314, которые симметричны относительно друг друга. Сквозное отверстие 317 выполнено посредине переднего фиксатора 31. Как показано на фиг. 8 а, задний край заднего фиксатора 32 является задним упорным краем 321, а передний край является задним упорным краем 322, выступающим от задней части к передней части. Задний контактный край 322 оснащен первой и второй задними контактными поверхностями 323, 324, которые симметричны относительно друг друга. Первая передняя контактная поверхность 313 параллельна второй задней контактной поверхности 324, а вторая передняя контактная поверхность 314 параллельна первой задней контактной поверхности 323. Как показано на фиг. 4, 5 и 6, ряд передних и задних фиксаторов 31, 32 альтернативно расположены в форме кольца. Передние упорные края 311 нескольких передних фиксаторов 31 упираются в кольцевую стенку 11 расширенного конца 1 трубы, а задние упорные края 321 нескольких задних фиксаторов 32 упираются в буртик 21 суженного конца 2 трубы. Первый и второй передние контактные поверхности 313, 314 каждого переднего фиксатора 31 находятся в тесном контакте со второй и первой задними контактными поверхностями 324, 323 смежного заднего фиксатора 32 соответственно. Как показано на фиг. 3, 6 и 7, переходная кривая 318 выполнена между передним упорным краем 311 переднего фиксатора 31 и его наружной поверхностью. Переходной скос 319 выполнен между передним упорным краем 311 переднего фиксатора 31 и его внутренней поверхностью. Угол а между переходным скосом 319 и поперечным сечением литой трубы составляет 20-70. Как показано на фиг. 7 а и 8 а, уголмежду плоскостями первой и второй передних контактных поверхностей 313, 314 и плоскостью переднего упорного края 311 составляет 20-60. Уголмежду плоскостями первой и второй задних контактных поверхностей 323, 324 и плоскостью заднего упорного края 321 составляет 20-60. Как показано на фиг. 7 а, 8 а и 8 с, первая передняя контактная поверхность 313, вторая задняя контактная поверхность 324, вторая передняя контактная поверхность 314 и первая задняя контактная поверхность 323 являются скосами, параллельными друг другу, и уголмежду каждым скосом и поперечным сечением литой трубы составляет 9-60. Первая и вторая передние контактные поверхности 313, 314 оснащены первым и вторым утолщением 315, 316 соответственно. Первая и вторая задние контактные поверхности 323, 324 оснащены первым и вторым приливом 325, 326 соответственно. Первый прилив 325 выполнен на втором утолщении 316, как показано на фиг. 6, и второй прилив 326 выполнен на первом утолщении 315. Как показано на фиг. 6, 8b и 8 с, задний фиксатор 32 оснащен первым и вторым переходным скосами 327, 328, которые наклонены от заднего упорного края 322 до внутреннего торца. Как показано на фиг. 2, 4, 5 и 6, одно поддерживающее кольцо 33 фиксатора соответственно предусмотрено между каждым задним фиксатором 32 и внутренней стенкой расширенного конца 1 трубы. Поддерживающее кольцо 33 фиксатора выполнено из резины или другого упругого материала. Крепежное отверстие 320 предусмотрено в заднем упорном крае 321 заднего фиксатора 32. Как показано на фиг. 9 а, 9b и 9 с, фиксирующее утолщение 331 предусмотрено на переднем торце поддерживающего кольца 33 фиксатора. Фиксирующее утолщение 331 каждого поддерживающего кольца 33 фиксатора соответственно выполнено в одном соответствующем крепежном отверстии 320 заднего фиксатора 32. Несколько поддерживающих колец 33 фиксатора, наружный диаметр которых больше внутреннего диаметра расширенного конца 1 трубы, образуют замкнутый контур. Наружный диаметр замкнутого контура в 1,03 раза больше внутреннего диаметра расширенного конца 1 трубы. Как показано на фиг. 9 с, верхние и нижние поверхности фиксирующего утолщения 331 являются скосами, и наклонены от задней части к передней части. Угол ' между скосом и осью литой трубы составляет 3. Как показано на фиг. 9b, один край каждого поддерживающего кольца 33 фиксатора оснащен двумя соединительными канавками 332 по окружности литой трубы, и другой край оснащен двумя соединительными выпуклостями 333. И две соединительные выпуклости одного поддерживающего кольца фиксатора выполнены в двух соединительных канавках поддерживающего кольца смежного фиксатора, соответственно. Как показано на фиг. 9 а и 9 с, на заднем торце поддерживающего кольца 33 фиксатора с некоторыми интервалами расположены несколько выступов 334. На переднем торце поддерживающего кольца 33 фиксатора выполнена канавка 335, которая проходит по длине поддерживающего кольца 33 фиксатора и расположена над фиксирующим утолщением 331. Как было описано выше, несколько поддерживающих колец 33 фиксатора, выполненных в форме кольца, могут быть заменены одним круглым поддерживающим кольцом фиксатора. Круглое поддерживающее кольцо фиксатора выполнено из упругого материала. На переднем торце поддерживающего кольца круглого фиксатора с некоторыми интервалами предусмотрено несколько фиксирующих утолщений. Каждое фиксирующее утолщение соответственно выполнено в соответствующем крепежном отверстии 320 одного заднего фиксатора 32. Наружный диаметр круглого поддерживающего кольца фиксатора больше чем или равен внутреннему диаметру расширенного конца 1 трубы. Наружный диаметр круглого поддерживающего кольца фиксатора в 1,03 раз больше внутреннего диаметра расширенного конца 1 трубы. В ходе установки передний и задний фиксаторы 31, 32 и поддерживающее кольцо 33 фиксатора сначала помещают в расширенный конец 1 трубы трубопровода, а затем суженный конец 2 трубы другого трубопровода помещают в расширенный конец 1 трубы трубопровода. Как только буртик 21 суженного конца 2 трубы соприкасается с задним фиксатором 32, во время вставки буртик 21 суженного конца 2 трубы толкает задний фиксатор 32 вверх относительно переднего фиксатора 31 на контактной поверхности, обеспечивая прохождение буртика 21 суженного конца трубы. В ходе этого движения, поскольку первая передняя контактная поверхность 313, вторая задняя контактная поверхность 324, вторая передняя контактная поверхность 314 и первая задняя контактная поверхность 323 являются скосами, которые параллельны друг другу, сила, прикладываемая к заднему фиксатору 32 через буртик 21 суженного конца трубы, создает составляющую силы, толкающую передний фиксатор 31 к кольцевой стенке 11 расширенного конца 1 трубы. Первый и второй переходные скосы 327, 328 на заднем фиксаторе 32 обеспечивают свободное прохождение буртика 21 суженного конца трубы. Задний фиксатор 32 вызывает деформацию фиксирующего утолщения 331 поддерживающего кольца 33 фиксатора и толкает поддерживающее кольцо 33 фиксатора к внутренней стенке расширенного конца 1 трубы. Верхние и нижние поверхности фиксирующего утолщения 331 являются скосами, так что фиксирующее утолщение 331 более просто деформируется. Несколько выступов 334 предусмотрено с некоторыми интервалами на заднем торце поддерживающего кольца 33 фиксатора, так что все поддерживающее кольцо 33 фиксатора может проще деформироваться, и обеспечивать более свободное прохождение буртика 21 суженного конца трубы. После того, как буртик 21 суженного конца трубы проходит через задний фиксатор 32, посредством поддерживающего кольца 33 фиксатора, задний фиксатор 32 падает и соприкасается с наружной стенкой суженного конца 2 трубы и буртиком 21 суженного конца трубы. Первый прилив 325 выполнен на втором утолщении 316, а второй прилив 326 выполнен на первом утолщении 315, так что стыковое соедине-4 024388 ние трубопровода становится более устойчивым. Описанные выше варианты осуществления являются только лучшими вариантами осуществления настоящего изобретения и не должны рассматриваться как ограничивающие объем настоящего изобретения. Различные изменения и модификации в рамках области техники подпадают под объем изобретения, определяемого прилагаемой формулой изобретения, не отходя от сути и объема настоящего изобретения. Практическая применимость Соединение труб раструбами широко применяется в областях городского хозяйства, перекачки нефти, транспортировке газа и т.п. Нет необходимости предусматривать крепежное отверстие в расширенном конце трубы, что упрощает процесс производства, снижает затраты на производство и повышает прочность на смятие расширенного конца трубы, и обладает лучшей практической применимостью. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединение труб раструбами, содержащее расширенный конец (1) трубы, край которого проходит внутрь в радиальном направлении, образуя кольцевую стенку (11), суженный конец (2) трубы, наружная стенка которого возле края оснащена буртиком (21) суженного конца трубы, и фиксатор (3), предусмотренный между расширенным концом (1) трубы и суженным концом (2) трубы, отличающееся тем,что фиксатор (3) содержит передний фиксатор (31) и задний фиксатор (32), причем передний край переднего фиксатора (31) является передним упорным краем (311), задний край является передним контактным краем (312), выступающим от передней части к задней части, причем первая и вторая передние контактные поверхности (313, 314), предусмотренные на переднем контактном крае (312), являются симметричными относительно друг друга, задний край заднего фиксатора (32) является задним упорным краем (321) и передний край является задним упорным краем (322), выступающим от задней части к передней части, причем первая и вторая задние контактные поверхности (323, 324), предусмотренные на заднем упорном крае (322), являются симметричными относительно друг друга, причем первая передняя контактная поверхность (313) параллельна второй задней контактной поверхности (324) и вторая передняя контактная поверхность (314) параллельна первой задней контактной поверхности (323), причем ряд передних и задних фиксаторов (31, 32) альтернативно расположены в форме кольца, передние упорные края (311) нескольких передних фиксаторов (31) упираются в кольцевую стенку (11) расширенного конца (1) трубы и задние упорные края (321) нескольких задних фиксаторов (32) упираются в буртик (21) суженного конца (2) трубы, причем первая и вторая передние контактные поверхности (313, 314) каждого переднего фиксатора (31) тесно контактируют со второй и первой задними контактными поверхностями (324, 323) смежного заднего фиксатора (32) соответственно. 2. Соединение труб раструбами по п.1, отличающееся тем, что первая передняя контактная поверхность (313), вторая задняя контактная поверхность (324), вторая передняя контактная поверхность (314) и первая задняя контактная поверхность (323) являются скосами и параллельны друг другу и уголмежду каждым скосом и поперечным сечением литой трубы составляет 9-60. 3. Соединение труб раструбами по п.2, отличающееся тем, что первая и вторая передние контактные поверхности (313, 314) предусмотрены на первом и втором утолщении (315, 316) соответственно,первая и вторая задние контактные поверхности (323, 324) содержат первый и второй приливы (325, 326) соответственно, первый прилив (325) расположен на втором утолщении (316), а второй прилив (326) расположен на первом утолщении (315). 4. Соединение труб раструбами по п.3, отличающееся тем, что переходная кривая (318) предусмотрена между передним упорным краем (311) переднего фиксатора (31) и его наружной поверхностью, переходной скос (319) предусмотрен между передним упорным краем (311) переднего фиксатора (31) и его внутренней поверхностью и уголмежду переходным скосом (319) и поперечным сечением литой трубы составляет 20-70. 5. Соединение труб раструбами по п.4, отличающееся тем, что задний фиксатор (32) оснащен первым и вторым переходными скосами (327, 328), которые наклонены от заднего упорного края (322) к внутреннему торцу. 6. Соединение труб раструбами по п.5, отличающееся тем, что уголмежду плоскостями первой и второй передних контактных поверхностей (313, 314) и плоскостью переднего упорного края (311) составляет 20-60 и уголмежду плоскостями первой и второй задних контактных поверхностей (323,324) и плоскостью заднего упорного края (321) составляет 20-60. 7. Соединение труб раструбами по п.6, отличающееся тем, что одно поддерживающее кольцо (33) фиксатора соответственно предусмотрено между каждым задним фиксатором (32) и внутренней стенкой расширенного конца (1) трубы, причем поддерживающее кольцо (33) фиксатора выполнено из упругого материала, крепежное отверстие (320) оснащено задним упорным краем (321) заднего фиксатора (32),фиксирующее утолщение (331) предусмотрено на переднем торце поддерживающего кольца (33) фиксатора, причем фиксирующее утолщение (331) каждого поддерживающего кольца (33) фиксатора соответственно оснащено одним соответствующим крепежным отверстием (320) заднего фиксатора (32) и не-5 024388 сколько поддерживающих колец (33) фиксатора, наружный диаметр которых больше внутреннего диаметра расширенного конца (1) трубы, образуют замкнутый контур. 8. Соединение труб раструбами по п.7, отличающееся тем, что наружный диаметр замкнутого контура в 1,03 раза больше внутреннего диаметра расширенного конца (1) трубы. 9. Соединение труб раструбами по п.8, отличающееся тем, что верхняя и нижняя поверхности фиксирующего утолщения (331) являются скосами и наклонены от задней части к передней и угол ' между скосом и осью литой трубы составляет 3. 10. Соединение труб раструбами по п.9, отличающееся тем, что один край каждого поддерживающего кольца (33) фиксатора оснащен двумя соединительными канавками (332) по окружности литой трубы, а другой край оснащен двумя соединительными выпуклостями (333), причем две соединительные выпуклости одного поддерживающего кольца фиксатора предусмотрены в двух соединительных канавках поддерживающего кольца смежного фиксатора соответственно. 11. Соединение труб раструбами по п.10, отличающееся тем, что на заднем торце поддерживающего кольца (33) фиксатора с некоторыми интервалами предусмотрено несколько выступов (334). 12. Соединение труб раструбами по п.11, отличающееся тем, что на переднем торце поддерживающего кольца (33) фиксатора выполнена канавка (335), которая проходит по длине поддерживающего кольца (33) фиксатора и расположена над фиксирующим утолщением (331). 13. Соединение труб раструбами по п.7, отличающееся тем, что одно круглое поддерживающее кольцо предусмотрено между задним фиксатором (32) и внутренней стенкой расширенного конца (1) трубы, причем круглое поддерживающее кольцо фиксатора выполнено из упругого материала, крепежное отверстие (320) предусмотрено в заднем упорном крае (321) заднего фиксатора (32), причем на переднем торце поддерживающего кольца круглого фиксатора с некоторыми интервалами предусмотрено несколько фиксирующих утолщений, причем каждое фиксирующее утолщение соответственно предусмотрено в крепежном отверстии (320) одного заднего фиксатора (32), причем наружный диаметр круглого поддерживающего кольца фиксатора больше или равен внутреннему диаметру расширенного конца(1) трубы. 14. Соединение труб раструбами по п.13, отличающееся тем, что наружный диаметр круглого поддерживающего кольца фиксатора в 1,03 раза больше внутреннего диаметра расширенного конца (1) трубы.
