Подгузник одноразового использования

Номер патента: 17504

Опубликовано: 30.01.2013

Авторы: Накаджима Кайо, Такада Наоко, Минато Хиронао

Скачать PDF файл.

Формула / Реферат

1. Подгузник (1) одноразового использования, имеющий продольное и поперечное направления, включающий в себя

основу (2), содержащую переднюю поясную область (12), заднюю поясную область (13) и промежностную область (11), проходящую между указанными областями, причем по меньшей мере указанная промежностная область выполнена влагонепроницаемой;

влагопоглощающую структуру (3), расположенную на внутренней поверхности, по меньшей мере, указанной промежностной области, содержащую влагопоглощающую панель (33а) и лист (33b) для соприкосновения с кожей пользователя, имеющий переднюю и заднюю выемки (38, 39), выполненные с возможностью прохождения через них экссудатов тела, проходящие в указанном продольном направлении, пару боковых зон (40L, 40R), проходящих в продольном направлении по обеим сторонам указанных выемок, и промежуточную зону (35), образованную между передней и задней выемками и соединяющую указанные боковые зоны, каждая из которых снабжена по меньшей мере одним упругим элементом (37), проходящим вдоль внешнего края указанных выемок в продольном направлении и прикрепленным с натяжением к листу (33b), который имеет над влагопроницаемым листом (32) указанной влагопоглощающей панели противоположные в продольном направлении концевые зоны указанного листа для соприкосновения с кожей пользователя, соединенные с передней и задней поясными областями соответственно таким образом, что краевая зона, окружающая переднюю и заднюю выемки, отстоит в направлении вверх от влагопроницаемого листа для предотвращения соприкасания влагопроницаемого листа с кожей пользователя,

отличающийся тем, что

указанная передняя выемка листа (33b) имеет U-образную форму и проходит от промежностной области к передней поясной области и указанная задняя выемка имеет U-образную форму и проходит от промежностной области к задней поясной области;

указанная промежностная область и указанные передняя и задняя поясные области дополнительно содержат барьеры просачиванию, которые проходят в указанном продольном направлении и каждый из которых содержит закрепленный край (59а), проходящий в продольном направлении, упруго деформируемый свободный край (59с), проходящий параллельно указанному закрепленному краю и снабженный упругим элементом, проходящим в продольном направлении и прикрепленным с натяжением к указанному свободному краю, и передний и задний закрепленные концы (59d, 59e), которые противоположны друг другу в указанном продольном направлении; и

каждая из указанных боковых зон листа для соприкосновения с кожей пользователя непосредственно соединена с соответствующим барьером просачиванию в области соединения, образованной между указанным закрепленным краем и указанным упруго деформируемым свободным краем посредством адгезива;

длина каждого барьера просачиванию в продольном направлении больше длины листа для соприкосновения с кожей пользователя в указанном продольном направлении.

2. Подгузник по п.1, в котором указанная влагопоглощающая панель содержит внутренний слой (31), поглощающий жидкие экссудаты тела, и указанный влагопроницаемый лист, который покрывает по меньшей мере часть поверхности указанного внутреннего слоя, обращенной к коже пользователя.

3. Подгузник по п.1 или 2, в котором указанная основа содержит внутренний покрывающий лист (6), внешний покрывающий лист (7) и влагонепроницаемый лист (8) барьера просачиванию, расположенный между указанными внутренним и внешним покрывающими листами в промежностной области.

4. Подгузник по любому пп.1-3, в котором указанный лист для соприкосновения с кожей пользователя непосредственно соединен с барьером просачиванию в передней концевой зоне в указанной области соединения, образованной между закрепленным краем и упруго деформируемым свободным краем, и с влагопроницаемым листом в указанной передней концевой зоне.

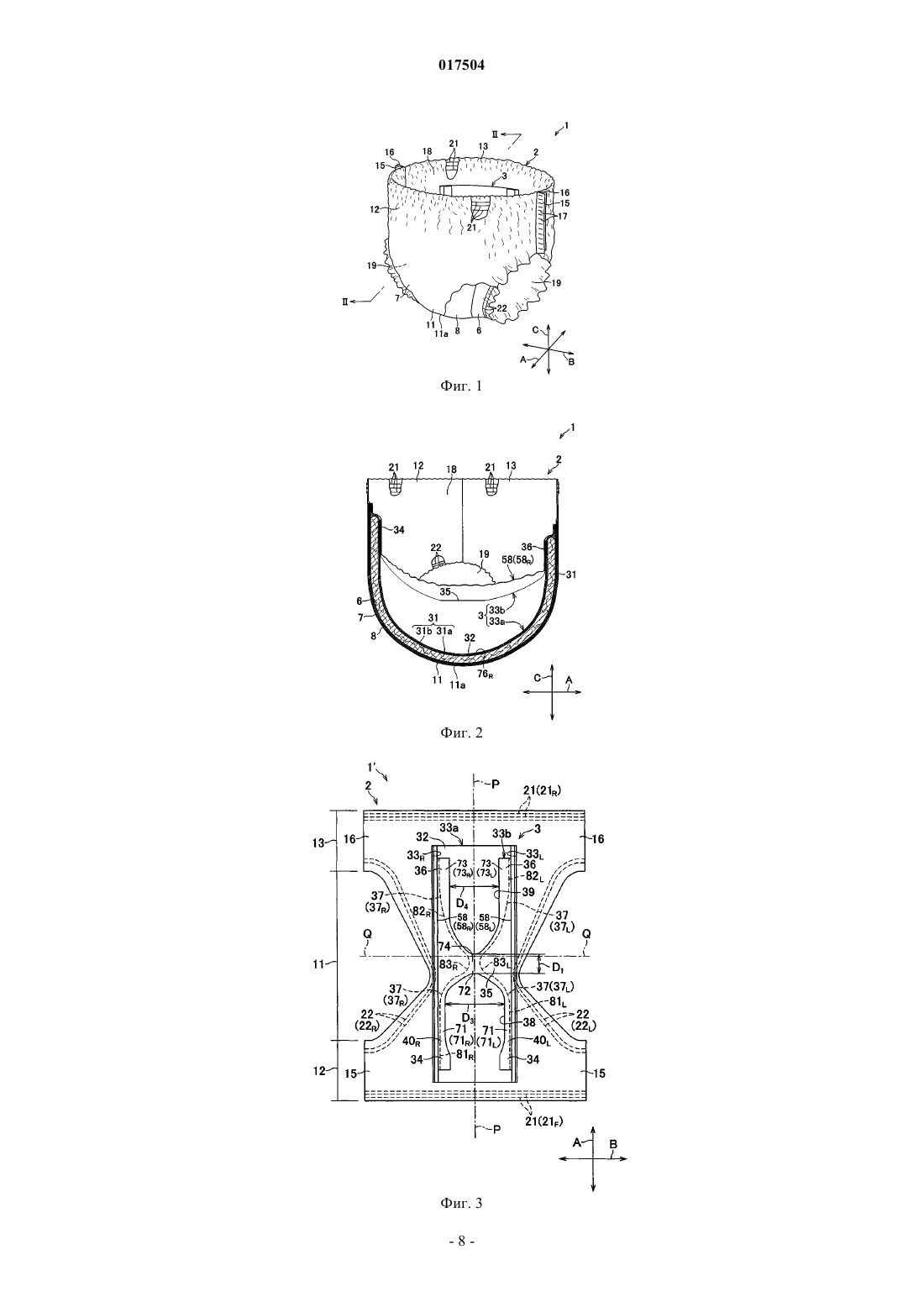

Рисунок 1

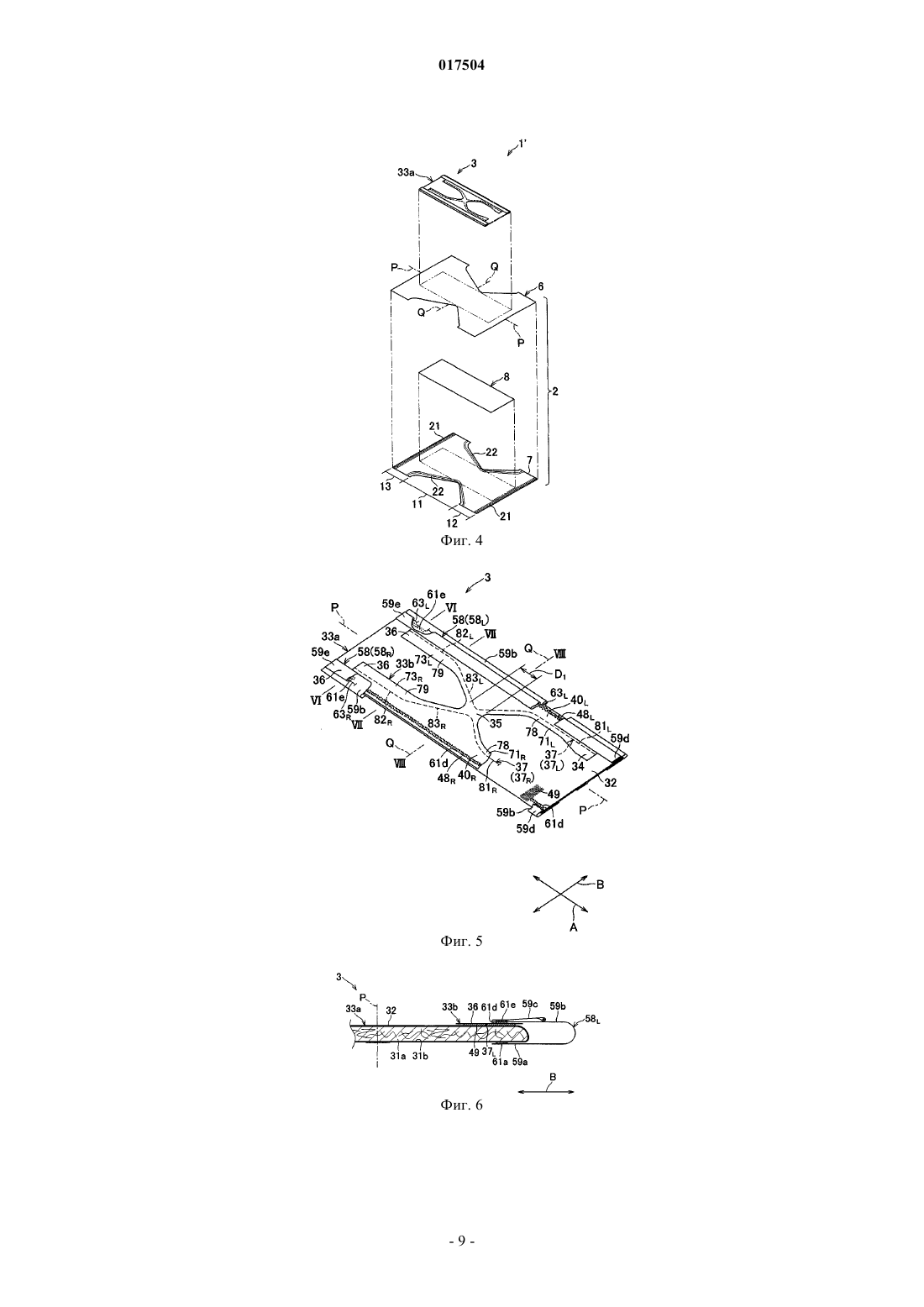

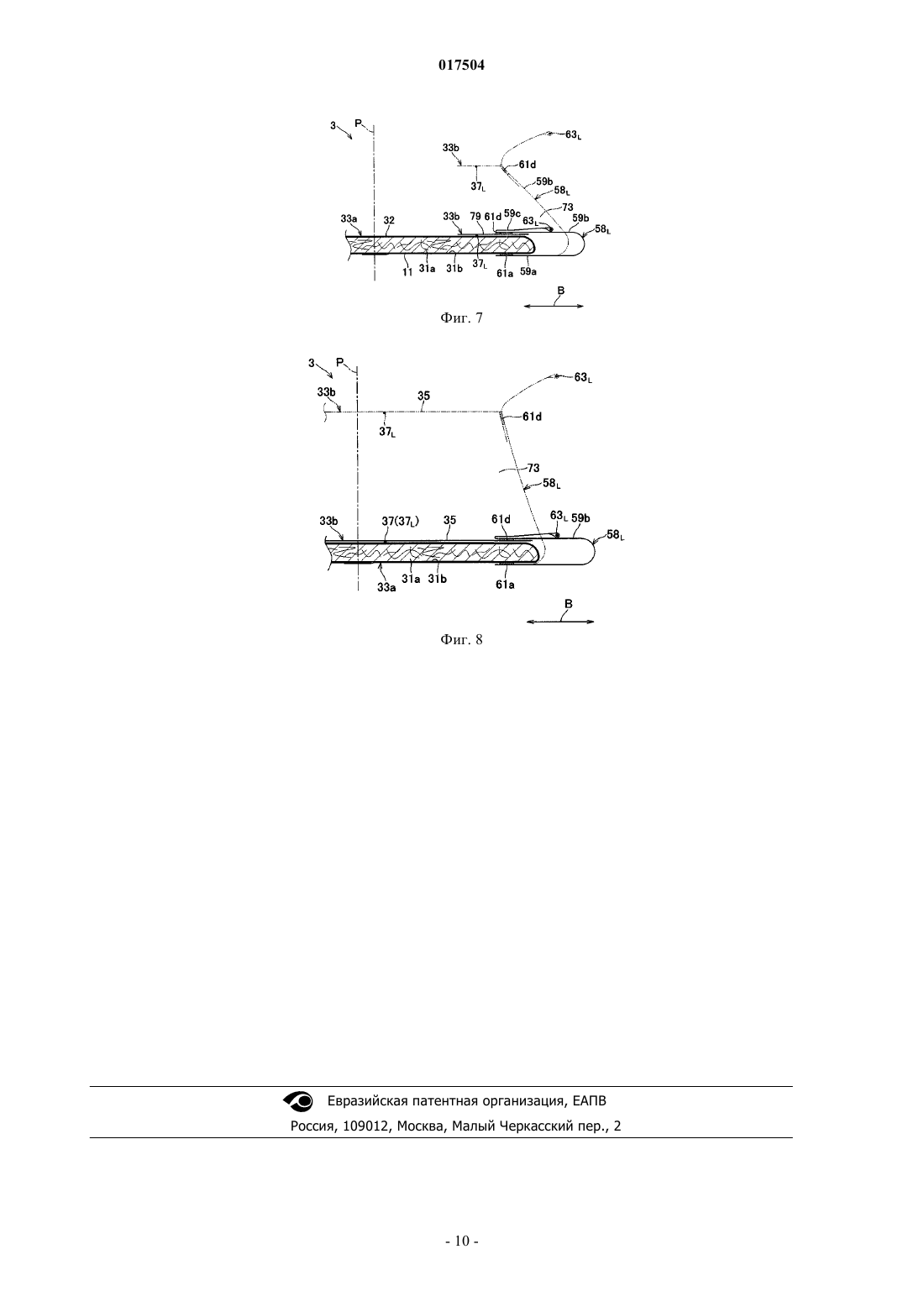

Текст

Смотреть все

(33b) для соприкосновения с кожей пользователя над влагопроницаемым верхним листом (32). Листовая деталь (33b) выполнена с выемками (38, 39), проходящими в продольном направлении,через которые экссудаты тела направляются к верхнему листу (32), а обе боковые зоны (40) листовой детали (33b) на обеих сторонах этих выемок предусмотрены с упругими элементами(37), присоединенными под натяжением. Вне листовой детали (33b) предусмотрены барьеры(58) просачиванию, а боковые зоны (40) листовой детали (33b) для соприкосновения с кожей пользователя соединены с барьерами (58) просачиванию вдоль областей, ограниченных между закреплнными краями и свободными краями соответствующих барьеров (58) просачиванию. 017504 Область техники, к которой относится настоящее изобретение Настоящее изобретение относится, в общем, к подгузнику одноразового использования. Предшествующий уровень техники В подгузниках одноразового использования уже предложены и известны, например, из патентного документа 1 и патентного документа 2, различные конструкции, предназначенные для защиты кожи пользователя подгузника от возможности загрязнения экссудатами тела. Подгузник, описанный в патентном документе 1, является подгузником типа трусов и имеет поддающийся контактному взаимодействию с кожей пользователя лист над влагопроницаемым верхним листом, покрывающим поглощающую структуру. Этот поддающийся контактному взаимодействию с кожей пользователя лист имеет противоположные в продольном направлении концы, соединенные с верхним листом или задним листом, и образован в зоне, находящейся непосредственно над промежностной областью подгузника, с отверстием для направления через него экскрементов к промежностной области. Окружающий отверстие упругий элемент соединен под натяжением с поддающимся контактному взаимодействию с кожей пользователя листом так, чтобы поддающийся контактному взаимодействию с кожей пользователя лист отстоял вверх от верхнего листа и приходил в контактное взаимодействие с кожей пользователя при надевании подгузника на тело пользователя. Подгузник, описанный в патентном документе 2, является подгузником открытого типа и имеет гибкие клапаны, проходящие на обеих сторонах от продольной оси симметрии в продольном направлении. Каждый из этих клапанов соединяется вдоль одного из его продольных краев с внутренним листом оболочки, а его зона, проходящая в боковом направлении к продольной оси симметрии, соединяется с другим клапаном в промежностной области подгузника, за исключением окрестности заднего прохода, в которой эти клапаны отстоят друг от друга на 6 см или менее. Патентный документ 1: JP 2002-11044 А. Патентный документ 2: JP 9-510385 Т. Описание настоящего изобретения Проблема, решаемая посредством настоящего изобретения Хотя для подгузника, описанного в патентном документе 1, представляется возможным предотвращение вхождение экссудатов тела, например экскрементов, в контактное взаимодействие с кожей пользователя, этот подгузник не содержит позитивного средства для предотвращения просачивания экссудатов тела, прошедших через отверстие и движущихся в сторону на верхнем листе, за отверстия для ног. Следовательно, кожа ног пользователя должна пачкаться экссудатами тела. В случае подгузника, описанного в патентном документе 2, каждый из гибких клапанов, предусмотренных на обеих сторонах от продольной оси симметрии, соединяется вдоль одного из его боковых краев с внутренним влагопроницаемым листом оболочки так, чтобы препятствовать просачиванию экссудатов тела, движущихся в боковом направлении на этом влагопроницаемом листе оболочки, за отверстия для ног. Однако другой боковой край клапана соединяется с соответствующим боковым краем другого клапана в промежностной области, и, соответственно, этот клапан должен скорее стягиваться (складываться) на влагопроницаемом листе оболочки так, чтобы образовывать зазоры между клапаном и ногой пользователя, чем подниматься от влагопроницаемого листа и сохранять тесное контактное взаимодействие с ногой пользователя. Это может вызвать просачивание экссудатов тела через зазоры вокруг ноги пользователя и вхождение в контактное взаимодействие с кожей ноги пользователя подгузника. Ввиду проблем, описанных выше, объектом настоящего изобретения является обеспечение получение подгузника одноразового использования, дающего возможность эффективного решения проблем,связанных с использованием стандартных подгузников. Мера, принимаемая для решения проблемы В соответствии с настоящим изобретением обеспечивается получение подгузника одноразового использования, содержащего промежностную область, имеющую продольное и поперечное направления,переднюю поясную область, проходящую вперед от промежностной области, и заднюю поясную область, проходящую назад от промежностной области, внутренний слой, поглощающий жидкие экссудаты тела, предусмотренный под влагопроницаемым листом и над влагонепроницаемым листом, и поддающуюся вхождению в контактное взаимодействие с кожей пользователя листовую деталь, имеющую отверстие, обеспечивающее возможность экссудатам тела проходить через него и проходящее в продольном направлении, предусмотренное над влагопроницаемым листом с противоположными концевыми зонами поддающейся контактному взаимодействию с кожей пользователя листовой детали, если смотреть в продольном направлении, соединенными с передней поясной областью и задней поясной областью соответственно так, чтобы краевая зона, окружающая отверстие, отстояла вверх от влагопроницаемого листа для предотвращения вхождения влагопроницаемого листа в контактное взаимодействие с кожей пользователя в краевой зоне, окружающей отверстие. Настоящее изобретение дополнительно содержит отверстие листовой детали, поддающейся контактному взаимодействию с кожей пользователя, включающее U-образное переднее отверстие, проходящее от промежностной области к передней поясной области, и U-образное заднее отверстие, проходящее-1 017504 от промежностной области к задней поясной области. Поддающаяся контактному взаимодействию с кожей пользователя листовая деталь имеет пару боковых зон, проходящих в продольном направлении на обеих сторонах отверстий, если смотреть в поперечном направлении, и промежуточную зону, предусмотренную между передним и задним отверстиями и соединяющую боковые зоны, причем каждая из боковых зон предусмотрена по меньшей мере с одним упругим элементом, проходящим вдоль внешнего края отверстия в продольном направлении и соединенным под натяжением с поддающейся контактному взаимодействию с кожей пользователя листовой деталью. Промежностная область и передняя и задняя поясные области дополнительно предусмотрены вне поддающейся контактному взаимодействию с кожей пользователя листовой детали, если смотреть в поперечном направлении, с барьерами просачиванию, проходящими в продольном направлении, при этом каждый из барьеров просачиванию содержит закрепленный проксимальный край, проходящий в продольном направлении, поддающийся деформированию свободный край, проходящий параллельно закрепленному проксимальному краю и предусмотренный с упругим элементом, проходящим в продольном направлении и присоединенным под натяжением к нему, и передний и задний закрепленные концы, противоположные в продольном направлении. Каждая из боковых зон поддающейся контактному взаимодействию с кожей пользователя листовой детали соединена с соответствующим барьером просачиванию в области, ограниченной между проксимальным краем и свободным краем. Эффект настоящего изобретения В случае подгузника одноразового использования, соответствующего настоящему изобретению,поддающаяся контактному взаимодействию с кожей пользователя листовая деталь приводится в действие так, чтобы отстоять от влагопроницаемого листа в промежностной области вследствие сокращения упругих элементов, присоединенных к боковым зонам, когда подгузник надет на тело пользователя. В этом состоянии поддающаяся контактному взаимодействию с кожей пользователя листовая деталь,имеющая соответствующие боковые зоны, соединенные с соответствующими барьерами просачиванию,содействует подъему барьеров просачиванию. Так как отверстие поддающегося контактному взаимодействию с кожей пользователя листа имеет U-образную форму, площадь поддающегося контактному взаимодействию с кожей пользователя листа, входящего в контактное взаимодействие с кожей пользователя,может быть уменьшена как можно больше. При такой уникальной конструкции подгузник, соответствующий настоящему изобретению, может препятствовать возникновению ощущения дискомфорта у пользователя подгузника. С поднятыми таким образом барьерами просачиванию их свободные края просто приходят в контактное взаимодействие с ногами пользователя, и это усиливает превентивный эффект против просачивания экссудатов тела за отверстия для ног. Краткое описание сопроводительных чертежей Фиг. 1 - изометрическое изображение, сделанное с частичным вырывом, подгузника одноразового использования. Фиг. 2 - сечение, сделанное по линии II-II, показанной на фиг. 1. Фиг. 3 - вид сверху, иллюстрирующий подгузник, показанный на фиг. 1, развернутый и уплощенный. Фиг. 4 - изометрическое изображение с пространственным разделением деталей, иллюстрирующий способ сборки подгузника, иллюстрируемого на фиг. 3. Фиг. 5 - увеличенное изометрическое изображение, сделанное с частичным вырывом, иллюстрирующее структуру, поглощающую экссудаты тела. Фиг. 6 - сечение, сделанное по линии VI-VI, показанной на фиг. 5. Фиг. 7 - сечение, сделанное по линии VII-VII, показанной на фиг. 5. Фиг. 8 - сечение, сделанное по линии VIII-VIII, показанной на фиг. 5. Идентификация ссылочных номеров, используемых в ссылочных чертежах На фигурах приняты следующие обозначения: 1 - подгузник одноразового использования; 8 - влагонепроницаемый лист (лист барьера просачиванию); 11 - промежностная область; 12 - передняя поясная область; 13 - задняя поясная область; 31 - внутренний слой, поглощающий жидкие экссудаты тела; 32 - влагопроницаемый лист (верхний лист); 33b - поддающаяся контактному взаимодействию с кожей пользователя подгузника листовая деталь(лист, поддающийся контактному взаимодействию с кожей пользователя подгузника); 37, 37L, 37R - упругий элемент; 38 - переднее отверстие; 39 - заднее отверстие; 40, 40L, 40R - боковая зона;-2 017504 58, 58L, 58R - барьер просачиванию; 59 а - закрепленный проксимальный край (нижняя сторона); 59 с - свободный край (верхняя сторона); 59d - передний закрепленный конец; 59 е - задний закрепленный конец; 63, 63L, 63R - упругий элемент; А - продольное направление; В - поперечное направление. Подробное описание предпочтительных вариантов осуществления настоящего изобретения Детали подгузника одноразового использования, соответствующего настоящему изобретению, станут вполне очевидными из описания, приведенного ниже со ссылкой на сопроводительные чертежи. На фиг. 1 приведено изометрическое изображение, сделанное с частичным вырывом, подгузника 1,а на фиг. 2 - сечение, сделанное по линии II-II, показанной на этом изометрическом изображении. На фиг. 1 иллюстрируется подгузник 1, предполагаемый надетым на тело пользователя, и ссылочными символами А, В и С соответственно показано продольное, поперечное и вертикальное направления. Подгузник 1 содержит основание 2 типа трусов и структуру 3, поглощающую экссудаты тела, предусмотренную на внутренней стороне основания 2. Основание 2 содержит внутренний покрывающий лист 6, внешний покрывающий лист 7 и влагонепроницаемый лист 8 барьера просачиванию, размещенный между этими двумя листами 6 и 7 соответственно так, чтобы ограничивать промежностную область 11, переднюю поясную область 12, проходящую вперед от промежностной области 11, и заднюю поясную область 13, проходящую назад от промежностной области 11. Передняя и задняя поясные области 12, 13 сложены плоскими вместе вдоль соответствующих противоположных боковых краев 15, 16 и соединены вместе во множестве точек 17, расположенных вдоль этих боковых краев 15, 16 прерывисто в вертикальном направлении С так, чтобы образовывать поясное отверстие 18. Эти передняя и задняя поясные области 12, 13 одновременно взаимодействуют с промежностной областью 11 для образования пары отверстий 19 для ног. Вдоль соответствующих периферий поясного отверстия 18 и отверстий 19 для ног поясные упругие элементы 21 и ножные упругие элементы 22 уложены между внутренним покрывающим листом 6 и внешним покрывающим листом 7 и соединены под натяжением по меньшей мере с одним из этих листов 6, 7. Структура 3, поглощающая жидкие экссудаты тела, предусмотрена в промежностной области 11 для прохождения в продольном направлении А и содержит влагопоглощающую панель 33 а и поддающийся контактному взаимодействию с кожей пользователя лист 33b. Влагопоглощающая панель 33 а содержит, в свою очередь, внутренний слой 31, поглощающий жидкие экссудаты тела, образованный влагопоглощающим материалом 31 а,обернутым тонкой папиросной бумагой 31b, и влагопроницаемый верхний лист 32, адаптированный для покрывания по меньшей мере части поверхности внутреннего слоя 31, обращенной к коже пользователя. Поддающийся контактному взаимодействию с кожей пользователя лист 33b предусмотрен над верхним листом 32, находясь, таким образом, дополнительно ближе к коже пользователя, чем верхний лист 32. Если смотреть в продольном направлении А на фиг. 2, то поддающийся контактному взаимодействию с кожей пользователя лист 33b имеет переднюю концевую зону 34 и заднюю концевую зону 36,постоянно соединенные с верхним листом 32 в передней и задней поясных областях 12, 13 соответственно, и промежуточную зону 35, отстоящую вверх от верхнего листа 32 в промежностной области 11. Как следует из фиг. 2, внутренний слой 31 находится ниже верхнего листа 32 и выше листа 8 барьера просачиванию, так что внутренний слой покрыт листом 8 барьера просачиванию от извне подгузника 1 и жидкие экссудаты тела, поглощенные внутренним слоем 31, надежно защищены. На фиг. 3 приведен вид сверху подгузника 1', соответствующего подгузнику 1, иллюстрируемому на фиг. 1, имеющего переднюю и заднюю поясные области 12, 13, отсоединенные друг от друга вдоль соответствующих массивов точек 17 соединения и развернутые в продольном направлении А, а также в поперечном направлении В. Как показано на фиг. 3, подгузник 1' предусмотрен с передними и задними поясными упругими элементами 21F и 21R, на которых делается, в общем, ссылка как на поясной упругий элемент 21, и с левыми и правыми ножными упругими элементами 22L и 22R, на которые делается, в общем, ссылка как на ножные упругие элементы 22, и с левыми и правыми упругими элементами 37L и 37R промежностной области, на которые делается, в общем, ссылка как на упругий элемент 37 промежностной области, уложенный на поддающийся контактному взаимодействию с кожей пользователя лист 33b. Эти упругие элементы 21, 22 и 37 соединены под натяжением с подгузником 1' и указаны пунктирными линиями. Выражение "левый и правый", используемое в описании, должно пониматься относительного пользователя подгузника 1. Подгузник 1' имеет продольную среднюю линию Р-Р, делящую пополам размер в поперечном направлении В, и поперечную среднюю линию Q-Q в продольном направлении А. Подгузник 1' является симметричным относительно продольной средней линии Р-Р. Как следует из фиг. 3, основание 2 имеет вогнутую форму, изогнутую внутрь, и структура 3, поглощающая экссудаты тела, является прямоугольной. Поддающийся контактному взаимодействию с кожей пользователя лист 33b как один компонент структуры 3, поглощающей жидкие экссудаты тела, образован из листовой заготовки,-3 017504 полученной предпочтительно из влагонепроницаемого нетканого материала или полимерной пленки, и содержит левую и правую боковые зоны 40L, 40R, проходящие в продольном направлении А вдоль противоположных в поперечном направлении боковых краев 33L, 33R влагопоглощающей панели 33 а. Эти левая и правая боковые зоны 40L, 40R соединены между собой благодаря посредничеству промежуточной зоны 35. Боковые зоны 40L, 40R взаимодействуют с промежуточной зоной 35 для ограниченияU-образного переднего отверстия 38, проходящего из промежностной области 11 к передней поясной области 12, и U-образного заднего отверстия 39, проходящего из промежностной области 11 к задней поясной области 13. Переднее отверстие 38 имеет левый и правый боковые края 71L, 71R, на которые делается, в общем, ссылка как на боковые края 71, и нижний край 72, благодаря посредничеству которого боковые края 71L, 71R соединены между собой. Подобным образом, заднее отверстие 39 имеет левый и правый боковые края 73L, 73R, на которые делается, в общем, ссылка как на боковые края 73, и нижний край 74, благодаря посредничеству которого боковые края 73L, 73R соединены между собой. Каждый из упругих элементов 37L, 37R промежностной области, связанный с поддающимся контактному взаимодействию с кожей пользователя листом 33b, предпочтительно содержит одну резиновую нить, и эти соответствующие резиновые нити проходят в продольном направлении А вдоль непосредственно внешних сторон переднего отверстия 38 и заднего отверстия 39. С промежностной областью 11 подгузника 1, изогнутой в продольном направлении А, как следует из фиг. 1 и 2, эти упругие элементы 37L, 37R сокращаются в продольном направлении А, приводя в результате к тому, что размер поддающегося контактному взаимодействию с кожей пользователя листа 33b в продольном направлении А уменьшается, а промежуточная зона 35 отстоит в направлении вверх от верхнего листа 32 (см. фиг. 2). Структура 3, поглощающая жидкие экссудаты тела, дополнительно включает в себя пару барьеров 58L, 58R просачиванию, на которые, в общем, делается ссылка как на барьер 58 просачиванию, размещенных на боковых краях 40L, 40R для прохождения в продольном направлении А. На фиг. 4 приведено изометрическое изображение с пространственным разделением деталей, иллюстрирующее способ сборки различных компонентов подгузника 1'. Внешний покрывающий лист 7 получен из нетканого материала или полимерной пленки и предусмотрен на его внутренней поверхности (т.е. верхней поверхности, если смотреть на фиг. 4) с поясным упругим элементом 21 и ножным упругим элементом 22, присоединенными под натяжением к ней посредством термоплавкого адгезива (не показанного). Помимо этих упругих элементов 21, 22, лист 8 барьера просачиванию, полученный из влагонепроницаемой полимерной пленки, соединен с внутренней поверхностью (т.е. с верхней поверхностью, если смотреть на фиг. 4) посредством использования технологии склеивания или сварки. К внутренней поверхности этих внешнего покрывающего листа 7 и листа 8 барьера просачиванию, соединенных между собой таким образом, присоединен внутренний покрывающий лист 6, полученный из нетканого материала или полимерной пленки и являющийся подобным внешнему покрывающему листу 7 по форме, а также по размеру, путем использования технологии склеивания или сварки. С внутренней поверхностью (т.е. верхней поверхностью, если смотреть на фиг. 4) внутреннего покрывающего листа 6, в свою очередь, соединена внешняя поверхность (т.е. нижняя поверхность, если смотреть на фиг. 4) влагопоглощающей панели 33 а как один компонент структуры 3, поглощающей жидкие экссудаты тела, поверх, по существу, всей площади влагопоглощающей панели 33 а посредством термоплавкого адгезива (не показанного). При использовании подгузника 1, надетого на тело пользователя, требуется гарантировать правильное положение, в котором внешние гениталии пользователя должны находиться в переднем отверстии 38, задний проход пользователя должен находиться в заднем отверстии 39, а промежуточная зона 35 должна быть в контактном взаимодействии с кожей пользователя между внешними гениталиями и задним проходом пользователя. Для гарантии такой позиционной взаимосвязи предпочтительно, чтобы нижний край 72 переднего отверстия 38 размещался впереди поперечной средней линии Q-Q, а задний край 74 заднего отверстия 39 находился совмещенным с поперечной средней линией Q-Q или в окрестности поперечной средней линии Q-Q. Размеры соответствующих компонентов, составляющих подгузник одноразового использования,соответствующий настоящему изобретению, не только зависят от возраста его пользователя, т.е. является ли подгузник предназначенным для детей или взрослых, но также зависят от типа подгузника, т.е. является ли подгузник 1 подгузником типа трусов, как иллюстрируется, или подгузником открытого типа. Однако, в общем, размер D1 (см. фиг. 3) промежуточной зоны 35, являющийся совмещаемым с продольной средней линией Р-Р, измеряемый в продольном направлении А, предпочтительно находится в диапазоне, составляющем 20-70 мм. Соответствующие максимальные размеры D3, D4 (см. фиг. 3) переднего отверстия 38 и заднего отверстия 39, измеряемые в поперечном направлении В, предпочтительно находятся в диапазоне, составляющем 50-400 мм. На фиг. 5-8, иллюстрирующих детали структуры 3, поглощающей жидкие экссудаты тела, на фиг. 5 приведено увеличенное изометрическое изображение, сделанное с частичным вырывом, иллюстрирующее структуру 3, поглощающую экссудаты тела, на фиг. 6 приведено сечение, сделанное по линии VI-4 017504VI, показанной на фиг. 5. На фиг. 7 приведено сечение, сделанное по линии VII-VII, показанной на фиг. 5, а на фиг. 8 - сечение, сделанное по линии VIII-VIII, показанной на фиг. 5. Будет очевидно, что линия VIII-VIII является совмещенной с поперечной средней линией Q-Q. Как следует из фиг. 5-8, влагопоглощающая панель 33 а, составляющая структуру 3, поглощающую жидкие экссудаты тела, содержит внутренний слой 31, который содержит, в свою очередь, влагопоглощающий материал 31 а, например измельченную целлюлозу или смесь измельченной целлюлозы и сверхпоглощающих полимерных частиц, и обернут тонкой папиросной бумагой 31b, и верхний лист 32. Что касается влагопоглощающей панели 33 а, продольная средняя линия Р-Р и поперечная средняя линияQ-Q также показаны на фиг. 5-8. Поддающийся контактному взаимодействию с кожей пользователя лист 33b, полученный из нетканого материала, предусмотрен на его нижней поверхности, если смотреть на фиг. 5-8, с упругими элементами 37L, 37R промежностной области, симметричными относительно продольной средней линии Р-Р и соединенными с ней под натяжением посредством термоплавкого адгезива(не показанного). Упругий элемент 37L промежностной области содержит первый и второй сегменты 81L,82L, проходящие скорее линейно вдоль боковых краев 71L, 73L переднего отверстия 38 и заднего отверстия 39 соответственно, и третий сегмент 83L, проходящий вдоль нижних краев 72, 74 промежуточной зоны 35 так, чтобы стать выпуклым к продольной средней линии Р-Р. Другой упругий элемент 37R промежностной области содержит первый и второй сегменты 81R, 82R, проходящие скорее линейно вдоль боковых краев 71R, 73R переднего отверстия 38 и заднего отверстия 39 соответственно, и третий сегмент 83R, проходящий вдоль нижних краев 72, 74 промежуточной зоны 35 так, чтобы стать выпуклым к продольной средней линии Р-Р. В поперечном направлении В поддающегося контактному взаимодействию с кожей пользователя листа 33b упругие элементы 37L, 37R являются ближайшими друг к другу в промежуточной зоне 35. Боковые зоны 40L, 40R поддающегося контактному взаимодействию с кожей пользователя листа 33b содержат переднюю и заднюю концевые зоны 34, 36, противоположные друг другу в продольном направлении А и соединенные с верхним листом 32 посредством термоплавкого адгезива 49,промежуточную зону 35, соединяющую боковые зоны 40L, 40R между собой и имеющую размер D1 (см. фиг. 4), измеряемый в продольном направлении А, переднюю зону 78, ограниченную между передней концевой зоной 34 и промежуточной зоной 35, и заднюю зону 79, ограниченную между задней концевой зоной 36 и промежуточной зоной 35. Как следует из фиг. 5, каждый из барьеров 58L, 58R просачиванию, предусмотренных на структуре 3, поглощающей жидкие экссудаты тела, содержит листовую деталь, например нетканый материал или полимерную пленку, сложенную в Z-образной форме или в форме перевернутой буквы Z. Эти барьеры 58L, 58R просачиванию предпочтительно являются влагонепроницаемыми. Эти барьеры 58L, 58R просачиванию соответственно включают в себя упругие элементы 63L, 63R, на которые, в общем, ссылаются как на упругие элементы 63, проходящие в продольном направлении А и присоединенные к ним под натяжением. На фиг. 6-8 иллюстрируется барьер 58L просачиванию, сложенный в форме перевернутой буквы Z. На фиг. 6 иллюстрируется поперечное сечение, проходящее через заднюю концевую зону 36 поддающегося контактному взаимодействию с кожей пользователя листа 33b. Как будет очевидно, поперечное сечение через переднюю концевую зону 34 поддающегося контактному взаимодействию с кожей пользователя листа 33b параллельно поперечному сечению, иллюстрируемому на фиг. 6, по существу, подобно последнему. Как следует из фиг. 6, задняя концевая зона 36 имеет ее, по существу, всю ширину, соединенную с верхним листом 32 посредством термоплавкого адгезива 49. Барьер 58L просачиванию предусмотрен вне поддающегося контактному взаимодействию с кожей пользователя листа 33b, если смотреть в поперечном направлении В, и имеет форму перевернутой буквы Z, причем этот барьер 58L просачиванию сложен, нижняя сторона 59 а находится под влагопоглощающей панелью 33 а и соединена с ней посредством термоплавкого адгезива 61 а, а промежуточная сторона 59b находится над поддающимся контактному взаимодействию с кожей пользователя листом 33b и соединена с ним посредством термоплавкого адгезива 61d. Промежуточная сторона 59b и верхняя сторона 59 с барьера 58L просачиванию соединены между собой посредством термоплавкого адгезива 61 е. Как будет очевидно из фиг. 5, в переднем и заднем концах 59d, 59e барьера 58L просачиванию, проходящих в продольном направлении А за поддающийся контактному взаимодействию с кожей пользователя лист 33b, соответствующая промежуточная сторона 59b соединена с верхним листом 32 посредством термоплавкого адгезива 61d. На фиг. 7 иллюстрируется поперечное сечение, проходящее через заднюю зону 79 поддающегося контактному взаимодействию с кожей пользователя листа 33b. Будет очевидно, что поперечное сечение,проходящее через переднюю зону 78 поддающегося контактному взаимодействию с кожей пользователя листа 33b параллельно линии VII-VII, по существу, подобно сечению, иллюстрируемому на фиг. 7. Как следует из фиг. 7, задняя зона 79 поддающегося контактному взаимодействию с кожей пользователя листа 33b не соединена с верхним листом 32 и соответственно свободна для отстояния от верхнего листа 32. В барьере 58L просачиванию нижняя сторона 59 а частично соединена с влагопоглощающей панелью 33 а посредством термоплавкого адгезива 61 а так, чтобы проходить в продольном направлении А и в соответствии с этим ограничивать проксимальный край, тогда как верхняя сторона 59 с предусмотрена с упругим элементом 63L, присоединенным к ней под натяжением так, чтобы ограничивать свободный край,-5 017504 проходящий параллельно проксимальному краю и являющийся поддающимся упругой деформации. Поддающийся контактному взаимодействию с кожей пользователя лист 33b соединен с барьером 58 просачиванию вдоль промежуточной зоны, ограниченной между этими проксимальным краем и свободным краем. Когда подгузник 1, имеющий структуру 3, поглощающую жидкие экссудаты тела, иллюстрируемую на фиг. 5, надет на тело пользователя, как показано на фиг. 1, упругие элементы 37L, 63L сокращаются и поддающийся контактному взаимодействию с кожей пользователя лист 33b и барьер 58L просачиванию, связанные с этими упругими элементами 37L, 63L, занимают положения, показанные воображаемыми линиями на фиг. 7. В частности, поддающийся контактному взаимодействию с кожей тела пользователя лист 33b отстоит вверх от верхнего листа 32 и поддающийся контактному взаимодействию с кожей пользователя лист 33b толкает вверх промежуточную сторону 59b барьера 58L просачиванию так,чтобы подниматься. Такой барьер 58L просачиванию адаптирован для плавного поднимания, когда подгузник 1 надевают на тело пользователя. С другой стороны, поддающийся контактному взаимодействию с кожей пользователя лист 33b ограничивает движение промежуточной стороны 59b в поперечном направлении B и в соответствии с этим препятствует стягиванию (складыванию) барьера 58L просачиванию в направлении наружу, т.е.вправо, как видно на фиг. 7, относительно промежностной области 11. Следовательно, гарантируется для подгузника 1 образование кармана 73 между верхним листом 32 и барьером 58L просачиванию, адаптированному для приема потока жидких экссудатов тела, проходящему в поперечном направлении В. Этот карман 73 открывается внутрь, если смотреть в поперечном направлении В. Кроме того,поддающийся контактному взаимодействию с кожей пользователя лист 33b надежно поддерживается в контактном взаимодействии с кожей пользователя и в соответствии с этим препятствует пачканию кожи тела пользователя экссудатами тела, представленными на верхнем листе 32, вокруг переднего отверстия 38 и заднего отверстия 39. Когда подгузник 1 надевают (на пользователя), его поднимают вдоль тела пользователя до тех пор,пока промежуточная зона 35 поддающегося контактному взаимодействию с кожей пользователя листа 33b не встретится с промежностью пользователя подгузника. В этом положении подгузника 1 влагопоглощающая панель 33 а находится под промежуточной зоной 35 и зазор 80 образован между влагопоглощающей панелью 33 а и промежуточной зоной 35. Даже если пользователь поднимает подгузник 1 слишком плотно, движение подгузника 1 остановится, когда промежуточная зона 35 встретится с промежностью пользователя, таким образом, зазор 80 не будет потерян вследствие такой манеры ношения. Зазор 80 может гарантированно образовываться и предотвращать контактное взаимодействие экссудатов тела с кожей пользователя подгузника. Такой поддающийся контактному взаимодействию с кожей пользователя лист 33b имеет форму, как показано на фиг. 3. Когда передние и задние поясные упругие элементы 21F, 21R сокращаются и размер подгузника 1, если смотреть в поперечном направлении В, по-видимому, становится меньше, поддающийся контактному взаимодействию с кожей пользователя лист 33b будет немного сморщиваться в промежуточной зоне 35. Однако поддающийся контактному взаимодействию с кожей пользователя лист 33b не сморщится слишком сильно, чтобы прилегать (быть пригнанным) к коже пользователя подгузника. Кроме того, площадь поддающегося контактному взаимодействию с кожей пользователя листа, входящая в контактное взаимодействие с кожей пользователя, может быть уменьшена как можно больше для предотвращения ощущения дискомфорта у пользователя подгузника. На фиг. 8 иллюстрируется поперечное сечение, проходящее через промежуточную зону 35 поддающегося контактному взаимодействию с кожей пользователя листа 33b. Способ, которым соединены между собой поддающийся контактному взаимодействию с кожей пользователя лист 33b и барьер 58L просачиванию, подобен способу, описанному в ссылке на фиг 7, т.е. поддающийся контактному взаимодействию с кожей пользователя лист 33b соединен с промежуточной стороной 59b барьера 58L просачиванию посредством термоплавкого адгезива 61d, а барьер 58L просачиванию, в свою очередь, находится над внешней поверхностью влагопоглощающей панели 33 а и соединен с ней посредством термоплавкого адгезива 61 а. Когда подгузник 1 надет на тело пользователя, как иллюстрируется на фиг. 1, поддающийся контактному взаимодействию с кожей пользователя лист 33b и барьер 58L просачиванию, как иллюстрируется на фиг. 8, занимает положения как показано воображаемыми линиями, и образуется карман 73. Этот карман 73 является непрерывным с карманом 73, иллюстрируемым на фиг. 7, если смотреть в продольном направлении А. Промежуточная зона 35 поддающегося контактному взаимодействию с кожей пользователя листа 33b проходит через влагопоглощающую панель 33 а и в положениях, показанных воображаемыми линиями, надежно приходит в контактное взаимодействие с кожей пользователя, ограниченной между внешними гениталиями и задним проходом пользователя, так что влагопоглощающая панель 33 а, имеющая в ней поглощенные экссудаты тела, может быть надежно предотвращена от вхождения в контактное взаимодействие с кожей пользователя подгузника. Как будет очевидно из фиг. 8, поддающийся контактному взаимодействию с кожей пользователя лист 33b служит также в его промежуточной зоне для облегчения подъема барьера 58L просачиванию и для предотвращения стягивания (складывания) барьера 58L просачиванию в направлении наружу относительно промежностной области 11. Такая оперативная взаимосвязь между поддающимся контактному-6 017504 взаимодействию с кожей пользователя листом 33b и барьером 58L просачиванию содействует также разнесению поддающегося контактному взаимодействию с кожей пользователя листа 33b вверх от верхнего листа 32, когда барьер 58i просачиванию поднимается вверх под действием сокращения упругого элемента 63L, присоединенного к нему. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Подгузник (1) одноразового использования, имеющий продольное и поперечное направления,включающий в себя основу (2), содержащую переднюю поясную область (12), заднюю поясную область (13) и промежностную область (11), проходящую между указанными областями, причм по меньшей мере указанная промежностная область выполнена влагонепроницаемой; влагопоглощающую структуру (3), расположенную на внутренней поверхности, по меньшей мере,указанной промежностной области, содержащую влагопоглощающую панель (33 а) и лист (33b) для соприкосновения с кожей пользователя, имеющий переднюю и заднюю выемки (38, 39), выполненные с возможностью прохождения через них экссудатов тела, проходящие в указанном продольном направлении, пару боковых зон (40L, 40R), проходящих в продольном направлении по обеим сторонам указанных выемок, и промежуточную зону (35), образованную между передней и задней выемками и соединяющую указанные боковые зоны, каждая из которых снабжена по меньшей мере одним упругим элементом (37),проходящим вдоль внешнего края указанных выемок в продольном направлении и прикрепленным с натяжением к листу (33b), который имеет над влагопроницаемым листом (32) указанной влагопоглощающей панели противоположные в продольном направлении концевые зоны указанного листа для соприкосновения с кожей пользователя, соединенные с передней и задней поясными областями соответственно таким образом, что краевая зона, окружающая переднюю и заднюю выемки, отстоит в направлении вверх от влагопроницаемого листа для предотвращения соприкасания влагопроницаемого листа с кожей пользователя,отличающийся тем, что указанная передняя выемка листа (33b) имеет U-образную форму и проходит от промежностной области к передней поясной области и указанная задняя выемка имеет U-образную форму и проходит от промежностной области к задней поясной области; указанная промежностная область и указанные передняя и задняя поясные области дополнительно содержат барьеры просачиванию, которые проходят в указанном продольном направлении и каждый из которых содержит закрепленный край (59 а), проходящий в продольном направлении, упруго деформируемый свободный край (59 с), проходящий параллельно указанному закрепленному краю и снабженный упругим элементом, проходящим в продольном направлении и прикрепленным с натяжением к указанному свободному краю, и передний и задний закрепленные концы (59d, 59e), которые противоположны друг другу в указанном продольном направлении; и каждая из указанных боковых зон листа для соприкосновения с кожей пользователя непосредственно соединена с соответствующим барьером просачиванию в области соединения, образованной между указанным закрепленным краем и указанным упруго деформируемым свободным краем посредством адгезива; длина каждого барьера просачиванию в продольном направлении больше длины листа для соприкосновения с кожей пользователя в указанном продольном направлении. 2. Подгузник по п.1, в котором указанная влагопоглощающая панель содержит внутренний слой(31), поглощающий жидкие экссудаты тела, и указанный влагопроницаемый лист, который покрывает по меньшей мере часть поверхности указанного внутреннего слоя, обращенной к коже пользователя. 3. Подгузник по п.1 или 2, в котором указанная основа содержит внутренний покрывающий лист(6), внешний покрывающий лист (7) и влагонепроницаемый лист (8) барьера просачиванию, расположенный между указанными внутренним и внешним покрывающими листами в промежностной области. 4. Подгузник по любому пп.1-3, в котором указанный лист для соприкосновения с кожей пользователя непосредственно соединен с барьером просачиванию в передней концевой зоне в указанной области соединения, образованной между закрепленным краем и упруго деформируемым свободным краем, и с влагопроницаемым листом в указанной передней концевой зоне.

МПК / Метки

МПК: A61F 13/494, A61F 13/15, A61F 13/49, A61F 13/511

Метки: одноразового, использования, подгузник
