Конструктивно-планировочные структуры многоэтажных зданий комбинированной конструктивной системы и жилых комплексов на основе этих зданий (варианты)

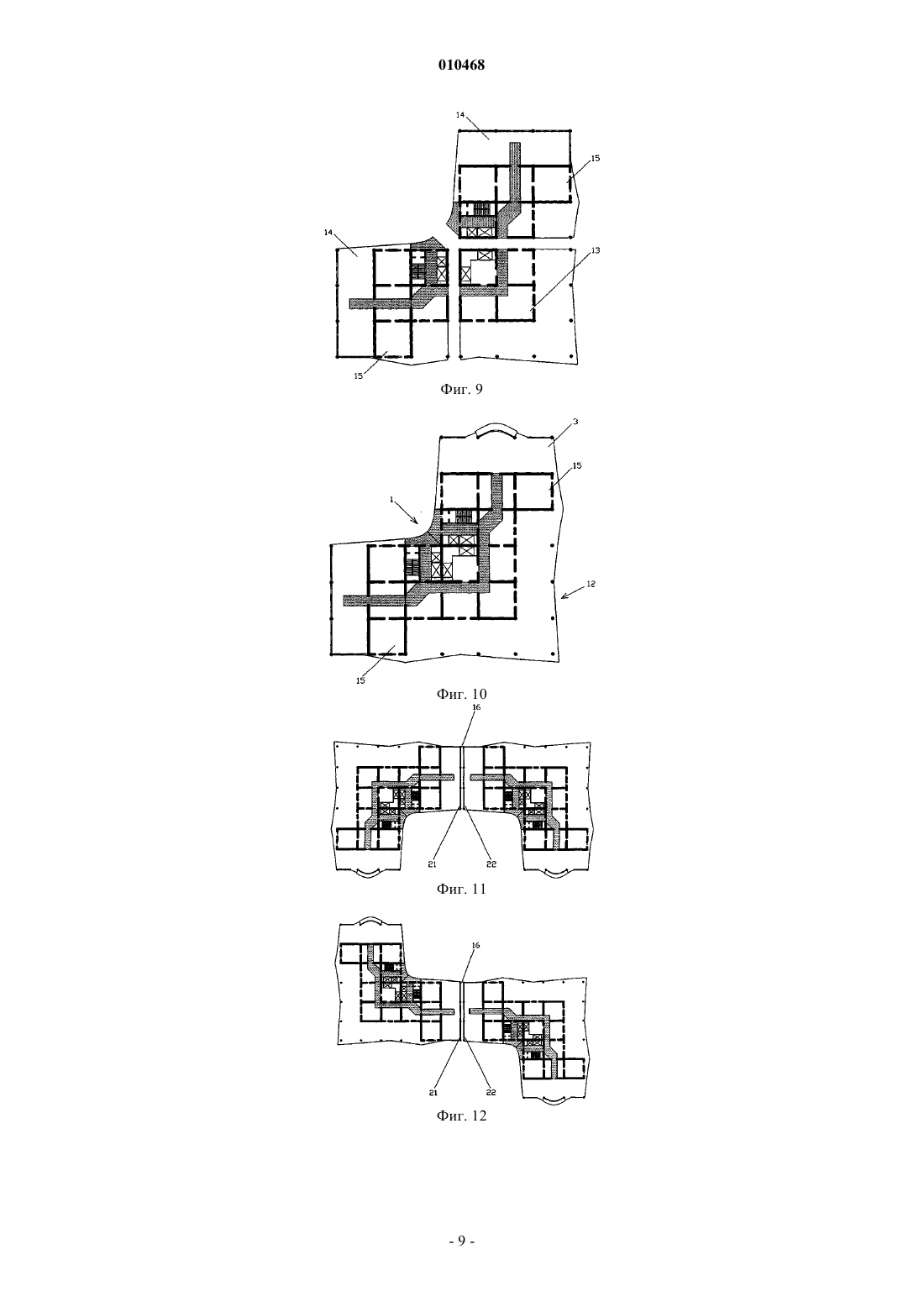

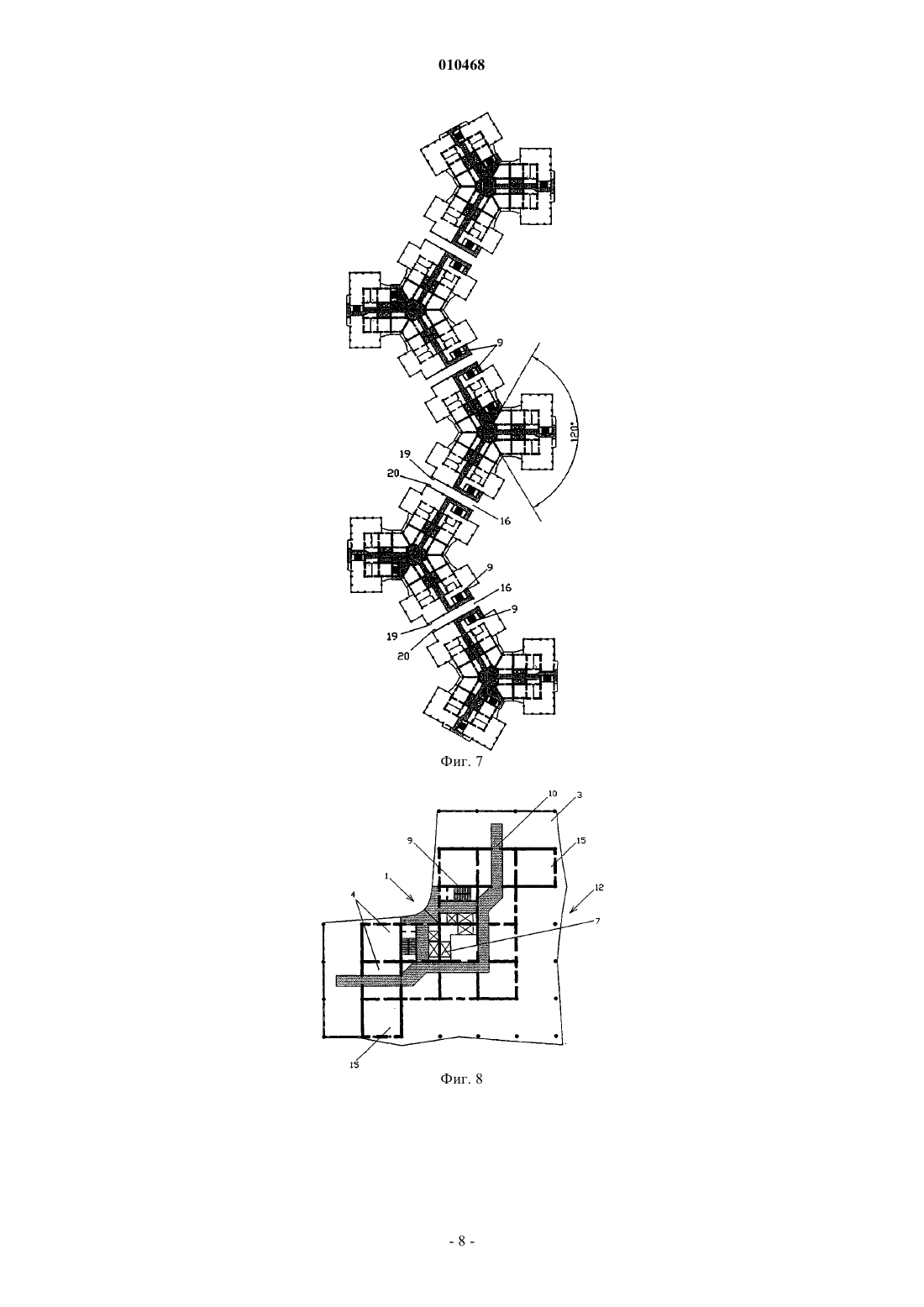

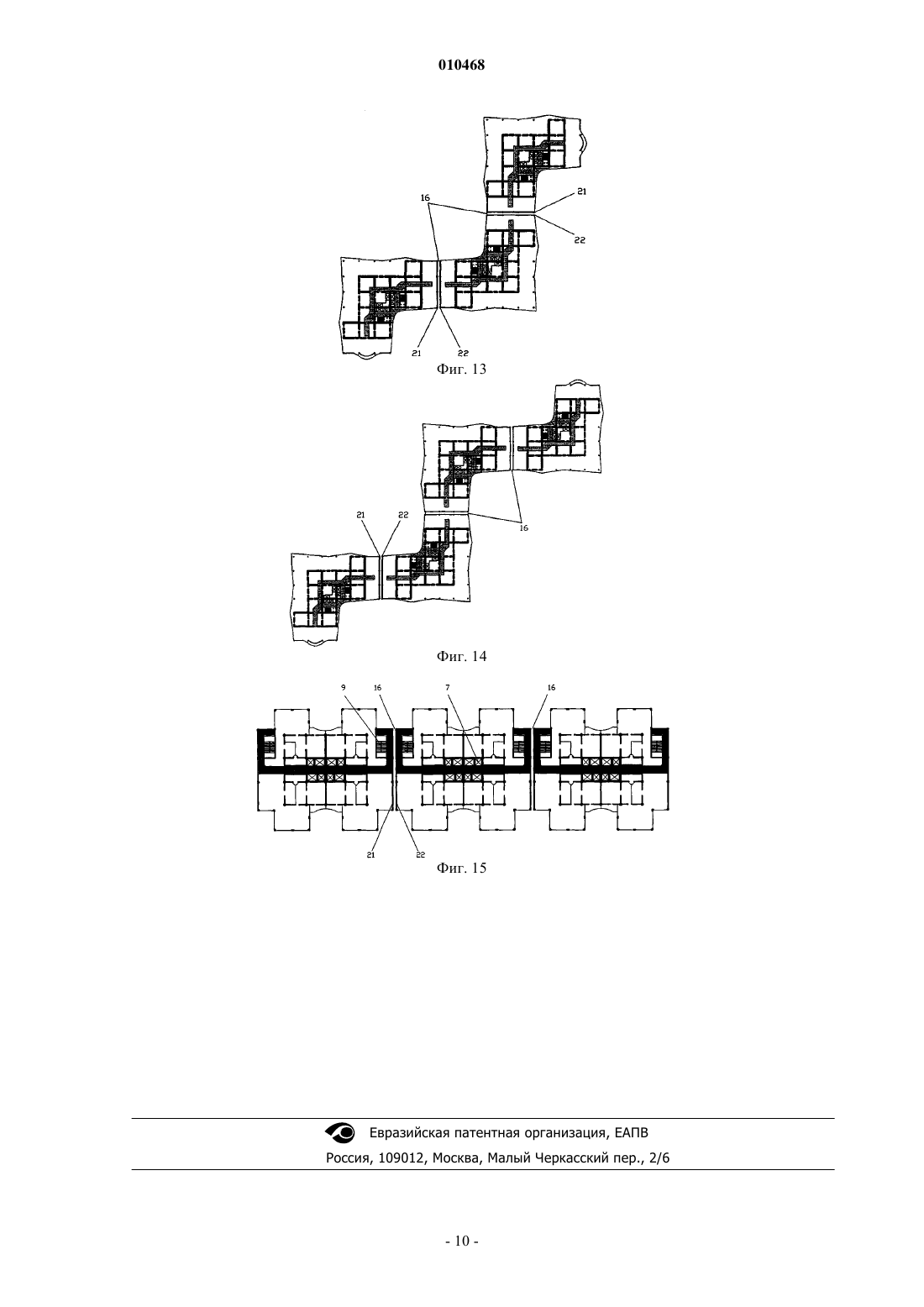

010468 Изобретение относится к конструктивно-планировочным структурам многоэтажных зданий на основе комбинированной конструктивной системы, возводимых в обычных и сейсмических условиях и может быть применено в строительстве жилых зданий высотой 17-25 этажей для общедоступного жилья. Изобретение относится также к конструктивно-планировочным структурам жилых комплексов и может быть использовано в массовой застройке микрорайонов. Известна комбинированная конструктивная система многоэтажных зданий, содержащая вертикальную объемно-пространственную несущую конструкцию на всю высоту здания, шарнирный каркас, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия, формирующие взаимоувязанные друг с другом объемные, неразрезные, высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек с замкнутыми контурами поперечных сечений, а совокупность блоков образует мгогоярусную замкнутую монолитную структуру высотой на все здание (патент AM 2049 А 2, Е 04 Н 9/12, Е 04 В 1/19, 2007). Известны жилые комплексы, каркасной и бескаркасной конструктивных систем, в которых вопросы функционально-планировочной структуры решаются в пределах одного большого строительного объема. Такой вариант применяется в случаях, когда необходимо найти неординарное архитектурнопространственное решение. Однако этот вариант жилого комплекса имеет существенный недостаток в виде нерационального использования его строительных объемов, что увеличивает стоимость жилья. Другим вариантом применяемого в настоящее время жилого комплекса каркасной и бескаркасной конструктивных систем является сочетание протяженных зданий секционного типа с традиционными планировочными решениями. Недостатком этого варианта жилого комплекса является малая эффективность использования застраиваемой территории, что приводит к повышенным объемам земляных работ нулевого цикла, а также затрат на инженерные коммуникации застраиваемого микрорайона (Строительство, "Советская Энциклопедия" т. 1-3, М., 1964). Известна также конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом, примыкающие к шву стены смежных зданий выполнены глухими (патент FR 1566438, Е 04 В 1/00, Е 04 Н 1/00, 1969 г.) Таким образом, известные варианты жилых комплексов решаются в традиционных конструктивных решениях с использованием традиционных же планировочных решений. При этом основные резервы повышения эффективности указанных жилых комплексов практически исчерпаны. Задачей изобретения является обеспечение самодостаточности частей здания в отношении лифтовых групп и лестничных клеток при условии примыкания лестничных клеток к наружной стене здания, а также установление основ эффективного использования этих зданий в жилых комплексах. В заявленном изобретении конструктивно-планировочная структура зданий представлена в трех вариантах, каждый из которых содержит вертикальную объмно-пространственную несущую конструкцию на всю высоту здания, шарнирный каркас, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия, формирующие взаимоувязанные друг с другом объмные, неразрезные, высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек с замкнутыми контурами поперечных сечений, а совокупность блоков образует многоярусную замкнутую монолитную структуру высотой на вс здание. Сущность изобретения по первому варианту структуры зданий состоит в том, что объемнопространственная несущая конструкция имеет прямоугольную в поперечном сечении конфигурацию и составлена из двух половин зеркальной симметрии, примыкающих друг к другу одной из своих торцевых граней. При этом каждая из половин здания снабжена своей лифтовой группой, входным холлом и лестничной клеткой, а на каждом из этажей здания имеется соединительный коридор, посредством которого сообщаются лифтовые группы, входные холлы и лестничные клетки примыкающих половин, причем лестничная клетка каждой из половин здания примыкает к наружной стене здания, образуя незадымляемый элемент с естественным освещением. Сущность изобретения по второму варианту структуры зданий состоит в том, что объмнопространственная несущая конструкция составлена из центральной части, имеющей многогранную конфигурацию, включающую в поперечном сечении угловые ячейки с углами, отличными от прямого, и трх лучевых частей, имеющих прямоугольную конфигурацию и состоящих из прямоугольных в поперечном сечении ячеек, причм лучевые части примыкают одной из своих торцевых граней к граням центральной части под углом 120 друг к другу, при этом каждая часть здания снабжена своей лифтовой группой и лестничной клеткой, на каждом из этажей лучевых частей здания имеется соединительный коридор, посредством которого сообщаются лифтовая группа, входной холл и лестничная клетка, расположенные в этой же последовательности вдоль оси луча, причем лестничная клетка примыкает к наружной стене здания, образуя незадымляемый элемент с естественным освещением, а на каждом из этажей центральной части здания лифтовая группа сообщается с соединительными коридорами лучевых частей. Сущность изобретения по третьему варианту структуры зданий состоит в том, что объмнопространственная несущая конструкция составлена из центрально расположенной части, имеющей прямоугольную в поперечном сечении конфигурацию, и двух частей, аналогичных лучевым, причем эти-1 010468 части примыкают одной из своих граней к двум смежным граням центрально расположенной части и снабжены дополнительными ячейками жесткости на всю высоту конструкции, формирующими Мобразное поперечное сечение объемно-пространственной несущей конструкции, причм каждая из частей здания снабжена своей лифтовой группой, лестничные клетки примыкают к наружным стенам здания и образуют незадымляемый элемент с естественным освещением, а на каждом из этажей здания лестничные клетки и лифтовые группы сообщаются соединительным коридором. Конструктивно-планировочная структура жилых комплексов на основе сочленения зданий представлена в семи вариантах, согласно каждому из которых здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими. Сущность изобретения по первому варианту структуры жилого комплекса состоит в том, что она составлена из центрального здания трхлучевой конфигурации согласно структуре, указанной в п.2 формулы, и трех периферийных зданий такой же конфигурации, каждое из которых примыкает торцевой стеной одной из своих лучевых частей к торцевой стене соответствующей лучевой части центрального здания и образуют звездообразную в плане конфигурацию жилого комплекса. Сущность изобретения по второму варианту структуры жилого комплекса состоит в том, что она составлена из зданий трхлучевой конфигурации согласно структуре, указанной в п.2 формулы, вертикальные оси зданий расположены в вершинах ломанной линии, стороны которой направлены под углом в 120 друг к другу и образуют зигзагообразную в плане конфигурацию жилого комплекса. Сущность изобретения по третьему варианту структуры жилого комплекса состоит в том, что она составлена из зданий трхлучевой конфигурации согласно структуре, указанной в п.2 формулы, а расположение вертикальных осей зданий сочетает звездообразную и зигзагообразную в плане конфигурации жилого комплекса. Сущность изобретения по четвертому варианту структуры жилого комплекса состоит в том, что она составлена из двух зданий согласно структуре, указанной в п.3 формулы, и имеет в плане П-образную конфигурацию. Сущность изобретения по пятому варианту структуры жилого комплекса состоит в том, что она составлена из двух зданий согласно структуре, указанной в п.3 формулы, и имеет в плане S-образную конфигурацию. Сущность изобретения по шестому варианту структуры жилого комплекса состоит в том, что что она составлена из не менее чем трех зданий согласно структуре, указанной в п.3 формулы, причм вертикальные оси зданий расположены в вершинах ломанной линии, которая образует зигзагообразную в плане конфигурацию жилого комплекса. Сущность изобретения по седьмому варианту структуры жилого комплекса состоит в том, что она составлена из зданий согласно структуре, указанной в п.1 формулы, причем вертикальные оси зданий находятся на прямой линии или на лучах прямого угла. Технический результат, достигаемый изобретением состоит в повышении комфортности проживания. На каждом этаже к входным в квартиры холлам непосредственно примыкают лестничная клетка с естественным освещением и лифтовая группа с пассажирским и грузопассажирским лифтами, а также обеспечен переход из одной части здания в другую, что повышает надежность эвакуации людей при пожарах и других чрезвычайных ситуациях благодаря самодостаточности частей зданий, незадымляемости лестничных клеток, а также возможности перехода из одной части здания в другую. Технический результат состоит также в повышении эффективности жилой застройки в случае применения в микрорайонах жилых комплексов по каждому из шести вариантов структуры. На фиг. 1 и 2 показано в плане здание по первому варианту конструктивно-планировочной структуры зданий, причем на фиг. 2 половины здания показаны условно раздвинутыми. На фиг. 3 и 4 показано в плане здание по второму варианту конструктивно-планировочной структуры зданий, причем на фиг. 4 части здания показаны условно раздвинутыми. На фиг. 5 показана одна из форм выполения лучевой части здания. На фиг. 6 показан первый вариант структуры жилого комплекса, а на фиг. 7 - второй вариант, оба выполенные на основе зданий по фиг. 3. На фиг. 8 и 9 показано в плане здание по третьему варианту конструктивно-планировочной структуры зданий, причем на фиг. 9 части здания показаны условно раздвинутыми. На фиг. 10 показана одна из форм выполнения здания по фиг. 8, служащая концевым элементом в сочленениях. На фиг. 11-14 показаны соответственно четвертый, пятый и шестой варианты структуры жилого комплекса, все на основе зданий по фиг. 8. На фиг. 15 показан вариант структуры жилого комплекса, выполненный на основе зданий по фиг. 1. Предлагаемая конструктивно-планировочная структура зданий по каждому из трех вариантов (фиг. 1, 3 и 8) содержит вертикальную объемно-прространственную несущую конструкцию 1 на всю высоту здания, шарнирный каркас 2, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия 3. Плиты перекрытия 3 формируют взаимоувязанные друг с другом объемные, неразрезные,-2 010468 высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек 4 с замкнутыми контурами поперечных сечений, а совокупность блоков образует многоярусную замкнутую монолитную структуру высотой на все здание. В структуре зданий по первому варианту (фиг. 1) объемно-пространственная несущая конструкция 1 имеет прямоугольную в поперечном сечении конфигурацию и составлена из двух зеркально симметричных половин 5 и 6, примыкающих друг к другу одной из своих торцевых граней. На фиг. 2 здание показано условно с раздвинутыми половинами. Каждая из половин здания снабжена своей лифтовой группой 7, входным холлом 8 и лестничной клеткой 9. На каждом из этажей здания имеется соединительный коридор 10, посредством которого сообщаются лифтовые группы 7, входные холлы 8 и лестничные клетки 9 примыкающих половин. Лестничная клетка 9 каждой из половин здания примыкает к наружной стене и представляет собой незадымляемый элемент с естественным освещением,а лифтовые группы 7 примыкают друг к другу, таким образом, к входным в квартиры холлам 8 каждой из половин примыкает с одной стороны лестничная клетка 9, а с другой стороны - лифтовая группа 7. Этим достигается самодостаточность половин здания и обеспечивается комфортность проживания. Связь соединительных коридоров 10 и общих половин здания повышает надежность эвакуации людей при пожарах и других чрезвычайных ситуациях в многоэтажных и высотных зданиях, облегчает доступ пожарных на этажи здания. В структуре зданий по второму варианту (фиг. 3) объемно-пространственная несущая конструкция 1 составлена из центральной части 11 (фиг. 4), имеющей многогранную в поперечном сечении конфигурацю и трех лучевых частей 12, имеющих прямоугольную конфигурацию. Центральная часть 11 несущей конструкции включает в поперечном сечении угловые ячейки 4 (фиг. 4) с углами, отличными от прямого,а лучевые части 12 состоят из прямоугольных в поперечном сечении ячеек 4. Лучевые части 12 примыкают одной из своих торцевых граней к граням ценральной части под углом 120 друг к другу и по своему конструктивно-планировочному решению полностью идентичны описанным выше половинам 5 и 6 здания по первому варианту структуры. На фиг. 4 здание показано условно с раздвинутыми лучевыми частями. В каждой из лучевых частей 12 лифтовая группа, входной холл и лестничная клетка расположены в этой же последовательности вдоль оси луча, причем лестничная клетка 9 примыкает к наружной стене здания. Центральная часть 11 также снабжена лифтовой группой, холлами и лестничной клеткой, примыкающей к наружной стене здания. Соединительные коридоры 10 на каждом из этажей здания связывают центральную часть с любой из лучевых частей. Таким образом, каждая из частей здания самодостаточна, лестничные клетки незадымляемые и имеют естественное освещение, здание обладает всеми преимуществами, указанными выше при описании первого варианта структуры. В структуре зданий по третьему варианту (фиг. 8) объемно-пространственная несущая конструкция 1 составлена из центрально расположенной части 13 (фиг. 9), имеющей в поперечном сечении прямоугольную конфигурацию, и двух частей 14, аналогичных лучевым. Части 14 примыкают одними из своих граней к двум смежным граням центральной части и снабжены дополнительными ячейками 15, которые образуют фактически ребра жесткости объемно-пространственной несущей конструкции и формируют ее М-образное поперечное сечение. Такое решение позволяет в наибольшей степени приблизить центр масс здания к его центру жесткости, что уменьшает возможные крутильные моменты. Каждая из частей здания снабжена своей лифтовой группой 7. Лестничные клетки 9 примыкают к наружным стенам здания и образуют незадымляемый элемент с естественным освещением. На каждом из этажей здания лестничные клетки и лифтовые группы сообщаются соединительным коридором 10. Очевидно, что структура по третьему варианту обладает всеми преимуществами,указанными для первых двух вариантов. На основе каждого из трех вариантов предлагаемой конструктивно-планировочной структуры зданий возможны сочленения зданий в жилые комплексы и застройки микрорайонов на их основе. Согласно каждому из вариантов жилых комплексов (фиг. 6-7, 11-15), здания примыкают друг к другу одними своими стенами посредством устройства шва между ними, при этом, примыкающие к шву стены смежных зданий выполнены глухими. Структура жилого комплекса по первому варианту (фиг. 6) составлена из центрального здания трехлучевой конфигурации по фиг. 3 и трех периферийных зданий такой же конфигурации, каждое из которых примыкает торцевой стеной 19 одной из своих лучевых частей к торцевой стене 20 соответствующей лучевой части центрального здания, причем примыкающие к шву 16 стены 19 и 20 смежных зданий выполнены глухими. Оси лестничных клеток 9, примыкающих к глухим стенам как в центральном, так и в периферийных зданиях, составляют угол в 90, как это показано на фиг. 5 и 6. Из сказанного следует, что в центальном здании имеются три глухие стены 20, а в периферийных - по одной глухой стене 19. Структура жилого комплекса по второму варианту (фиг. 7), составлена из зданий трехлучевой конфигурации по фиг. 3, вертикальные оси которых расположены в вершинах ломанной линии, причем стороны ломанной линии составляют угол 120. Примыкающие к шву 16 стены 19 и 20 выполнены глухими. Оси лестничных клеток 9, примыкающих к глухим стенам как в концевых, так и в промежуточных зда-3 010468 ниях, составляют угол 90 к оси лучевой части здания, как это показано на фиг. 5 и 7. Из сказанного следует, что в концевых зданиях имеются по одной глухой стене, а в промежуточных - по две. Возможны структуры жилых комплексов, составленных из зданий трехлучевой конфигурации, в которых расположение вертикальных осей зданий обеспечивает сочетание звездообразной и зигзагообразной в плане конфигурации. Ввиду своей доступности для понимания и многообразия форм выполнения этот вариант на чертежах не показан. Структура жилого комплекса по четвертому, пятому и шестому вариантам (фиг. 11-14) составлена из зданий М-образной конфигурации по фиг. 8, примыкающих к швам 16 стенами 21 и 22 своих частей,причем стены 21 и 22 сочленяемых зданий выполнены глухими. Согласно четвертому варианту (фиг. 11), структура составлена из двух зданий и имеет в поперечном сечении П-образную конфигурацию. Согласно пятому варианту (фиг. 12), структура составлена из двух зданий и имеет в поперечном сечении S-образную конфигурацию. Согласно шестому варианту, структура жилого комплекса составлена из трех (фиг. 13) и более (фиг. 14) зданий и имеет в оперечном сечении зигзагообразную конфигурацию, причем вертикальные оси зданий расположены в вершинах ломанной линии. Структура состоит из промежуточных зданий и двух концевых. Из сказанного выше следует, что в концевых зданиях имеются по одной глухой стене, а в промежуточных - по две. Во всех трех вариантах - четвертом, пятом и шестом, шарнирные каркасы 2 концевых зданий выполнены по фиг. 10, а шарнирные каркасы промежуточных зданий - по фиг. 8. Структура жилого комплекса по седьмому варианту (фиг. 15) составлена из зданий по фигурам,имеющим прямоугольную в поперечном сечении объемно-пространственную несущую конструкцию. В концевых зданиях структуры имеются по одной глухой торцевой стене, а в промежуточных - по две. Вертикальные оси зданий находятся вдоль прямой линии. Они могут располагаться также вдоль лучей прямого угла. Из приведенных примеров конструктивно-планировочной структуры новых зданий для специалистов является очевидным, что здания в плане могут быть различной конфигурации, но иметь отмеченные в данной заявке структурные элементы комбинированной конструктивной системы, защищенные в формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Конструктивно-планировочная структура многоэтажных зданий комбинированной конструктивной системы, содержащая вертикальную объмно-пространственную несущую конструкцию на всю высоту здания, шарнирный каркас, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия, формирующие взаимоувязанные друг с другом объмные, неразрезные, высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек с замкнутыми контурами поперечных сечений, а совокупность блоков образует многоярусную замкнутую монолитную структуру высотой на вс здание, отличающаяся тем, что объмно-пространственная несущая конструкция имеет прямоугольную или крестообразную в поперечном сечении конфигурацию и составлена из двух половин зеркальной симметрии, примыкающих друг к другу одной из своих торцевых граней, причм каждая из половин здания снабжена своей лифтовой группой, входным холлом и лестничной клеткой, а на каждом из этажей здания имеется соединительный коридор, посредством которого сообщаются лифтовые группы, входные холлы и лестничные клетки примыкающих половин, причем лестничная клетка каждой из половин здания примыкает к наружной стене здания, образуя незадымляемый элемент с естественным освещением. 2. Конструктивно-планировочная структура многоэтажных зданий комбинированной конструктивной системы, содержащая вертикальную объмно-пространственную несущую конструкцию на всю высоту здания, шарнирный каркас, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия, формирующие взаимоувязанные друг с другом объмные, неразрезные, высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек с замкнутыми контурами поперечных сечений, а совокупность блоков образует многоярусную замкнутую монолитную структуру высотой на вс здание, отличающаяся тем, что объмно-пространственная несущая конструкция составлена из центральной части, имеющей многогранную конфигурацию, включающую в поперечном сечении угловые ячейки с углами, отличными от прямого, и трх лучевых частей,имеющих прямоугольную конфигурацию и состоящих из прямоугольных в поперечном сечении ячеек,причм, лучевые части примыкают одной из своих торцевых граней к граням центральной части под углом 120 друг к другу, при этом каждая часть здания снабжена своей лифтовой группой и лестничной клеткой, на каждом из этажей лучевых частей здания имеется соединительный коридор, посредством которого сообщаются лифтовая группа, входной холл и лестничная клетка, расположенные в этой же последовательности вдоль оси луча, причем лестничная клетка примыкает к наружной стене здания, об-4 010468 разуя незадымляемый элемент с естественным освещением, а на каждом из этажей центральной части здания лифтовая группа сообщается с соединительными коридорами лучевых частей. 3. Конструктивно-планировочная структура многоэтажных зданий комбинированной конструктивной системы, содержащая вертикальную объмно-пространственную несущую конструкцию на всю высоту здания, шарнирный каркас, окружающий несущую конструкцию, и цельные на этаж плоские плиты перекрытия, формирующие взаимоувязанные друг с другом объмные, неразрезные, высотой на этаж монолитные блоки, каждый из которых составлен из совокупности примыкающих друг к другу ячеек с замкнутыми контурами поперечных сечений, а совокупность блоков образует многоярусную замкнутую монолитную структуру высотой на вс здание, отличающаяся тем, что объмно-пространственная несущая конструкция составлена из центрально расположенной части, имеющей прямоугольную в поперечном сечении конфигурацию, и двух частей, аналогичных лучевым, причем эти части примыкают одной из своих граней к двум смежным граням центрально расположенной части и снабжены дополнительными ячейками жесткости на всю высоту конструкции, формирующими М-образное поперечное сечение объемно-пространственной несущей конструкции, причм каждая из частей здания снабжена своей лифтовой группой, лестничные клетки примыкают к наружным стенам здания и образуют незадымляемый элемент с естественным освещением, а на каждом из этажей здания лестничные клетки и лифтовые группы сообщаются соединительным коридором. 4. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из центрального здания трхлучевой конфигурации, указанного в п.2, и трех периферийных зданий такой же конфигурации, каждое из которых примыкает торцевой стеной одной из своих лучевых частей к торцевой стене соответствующей лучевой части центрального здания, образуя звездообразную в плане конфигурацию жилого комплекса. 5. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из зданий трхлучевой конфигурации, указанных в п.2, вертикальные оси зданий расположены в вершинах ломанной линии, стороны которой направлены под углом в 120 друг к другу и образуют зигзагообразную в плане конфигурацию жилого комплекса. 6. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из зданий трхлучевой конфигурации, указанных в п.2, а расположение вертикальных осей зданий образует сочетаение звездообразной и зигзагообразной в плане конфигурации жилого комплекса. 7. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из двух зданий, указанных в п.3, и имеет в плане П-образную конфигурацию. 8. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из двух зданий, указанных в п.3, и имеет в плане S-образную конфигурацию. 9. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву стены смежных зданий выполнены глухими, отличающаяся тем,что она составлена из не менее чем трех зданий, указанных в п.3, причм вертикальные оси зданий расположены в вершинах ломанной линии, которая образует зигзагообразную в плане конфигурацию жилого комплекса. 10. Конструктивно-планировочная структура жилого комплекса на основе сочленения зданий, согласно которой здания примыкают друг к другу одной своей стеной посредством устройства шва между ними, при этом примыкающие к шву торцевые стены смежных зданий выполнены глухими, отличающаяся тем, что она составлена из зданий, указанных в п.1, причем вертикальные оси зданий расположены на прямой линии или вдоль лучей прямого угла.
