Фильтрационное сито
Формула / Реферат
1. Целостное сито для использования в вибрационной машине для отделения твердых частиц от жидкого материала, содержащее тканое проволочное полотно из ортогональных проволочных нитей основы и утка, натянутое и соединенное с опорной конструкцией, образующей прямоугольное отверстие, по которому проходит полотно, при этом ориентацию полотна выбирают таким образом, что проволочные нити основы расположены поперек ширины (т.е. более короткого размера) прямоугольного отверстия, а уточные проволочные нити расположены поперек длины (т.е. более длинного размера) прямоугольного отверстия.
2. Сито по п.1, в котором прямоугольное отверстие в опорной конструкции включает в себя множество имеющих подобный размер, подобно ориентированных и упорядоченно расположенных меньших прямоугольных отверстий или окон, образованных посредством решетки из распорок, пересекающих большее отверстие, при этом полотно подсоединено к распоркам решетки, а также к границе большего отверстия.
3. Сито по п.2, в котором проволочные нити основы также параллельны размеру по ширине (т.е. более коротким сторонам) меньших прямоугольных отверстий.
4. Сито по любому из пп.1-3, в котором полотно имеет так называемую прямоугольную сетку, в которой выполнены прямоугольные отверстия в переплетении, образованном большим количеством проволочных нитей основы на единицу длины, чем уточных проволочных нитей на единицу длины, причем при использовании большее количество проволочных нитей основы оказывает сопротивление большему напряжению, которое может иметь место поперечно ширине центральной зоны отверстия или каждого отверстия.
5. Сито по любому из пп.1-3, в котором полотно имеет так называемую квадратную сетку, в переплетении которой выполнены, в общем, квадратные отверстия, при этом проволочные нити основы выбраны так, чтобы они имели больший размер поперечного сечения, чем уточные проволочные нити, которые, поскольку они проходят перпендикулярно по отношению к размеру по длине отверстия или каждого отверстия, могут быть использованы для сопротивления большему напряжению, которое может иметь место поперечно ширине центральной зоны отверстия или каждого отверстия.
6. Сито по п.5, в котором проволочные нити основы имеют площадь поперечного сечения, большую на величину между 10 и 30%, чем у уточных проволочных нитей.
7. Сито по п.6, в котором проволочные нити основы имеют площадь поперечного сечения, большую, чем у уточных проволочных нитей, на величину, находящуюся в диапазоне 20-25%.
8. Сито по п.7, в котором проволочные нити основы имеют площадь поперечного сечения, большую на 22%, чем площадь поперечного сечения уточных проволочных нитей.
9. Сито по любому из пп.1-8, в котором проволочные нити имеют круглое поперечное сечение.
10. Сито по п.9, в котором диаметр больших проволочных нитей основы составляет 0,046 мм, а диаметр уточных проволочных нитей составляет 0,036 мм.

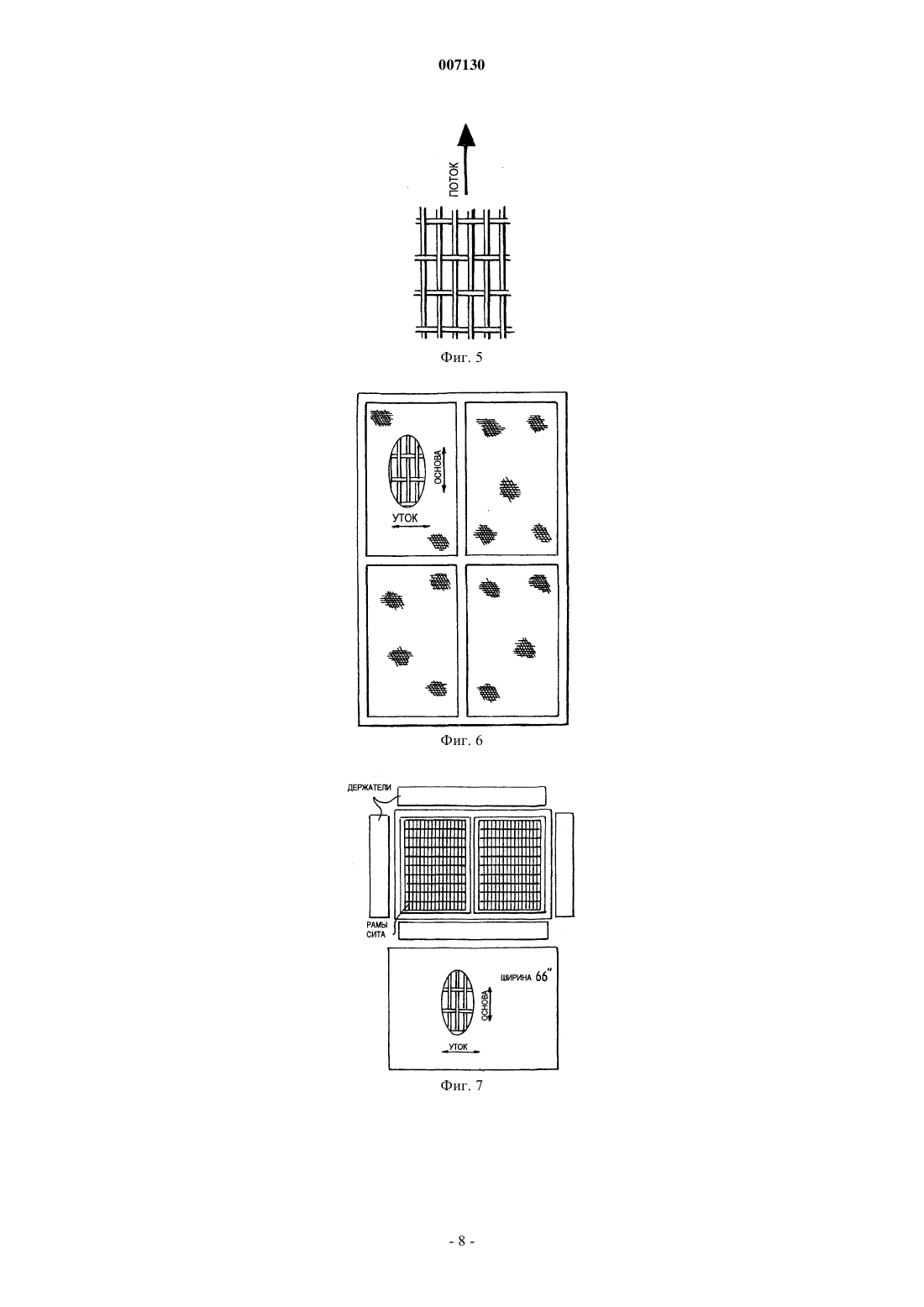

11. Способ изготовления двух целостных сит рядом друг с другом в кондукторе описанного типа, при этом каждое сито выполняют согласно п.1, а отрезок тканого проволочного полотна укладывают по двум прямоугольным рамам, уложенным рядом друг с другом в кондукторе с примыканием по более длинным краям, причем полотно ориентируют таким образом, что проволочные нити основы непрерывно располагают поперечно двум расположенным рядом друг с другом ситам, а уточные проволочные нити располагают параллельно более длинным краям рам и соединяют с рамами перед его разъединением вдоль соединения между рамами, а излишки проволочного полотна отрезают от краев рам.

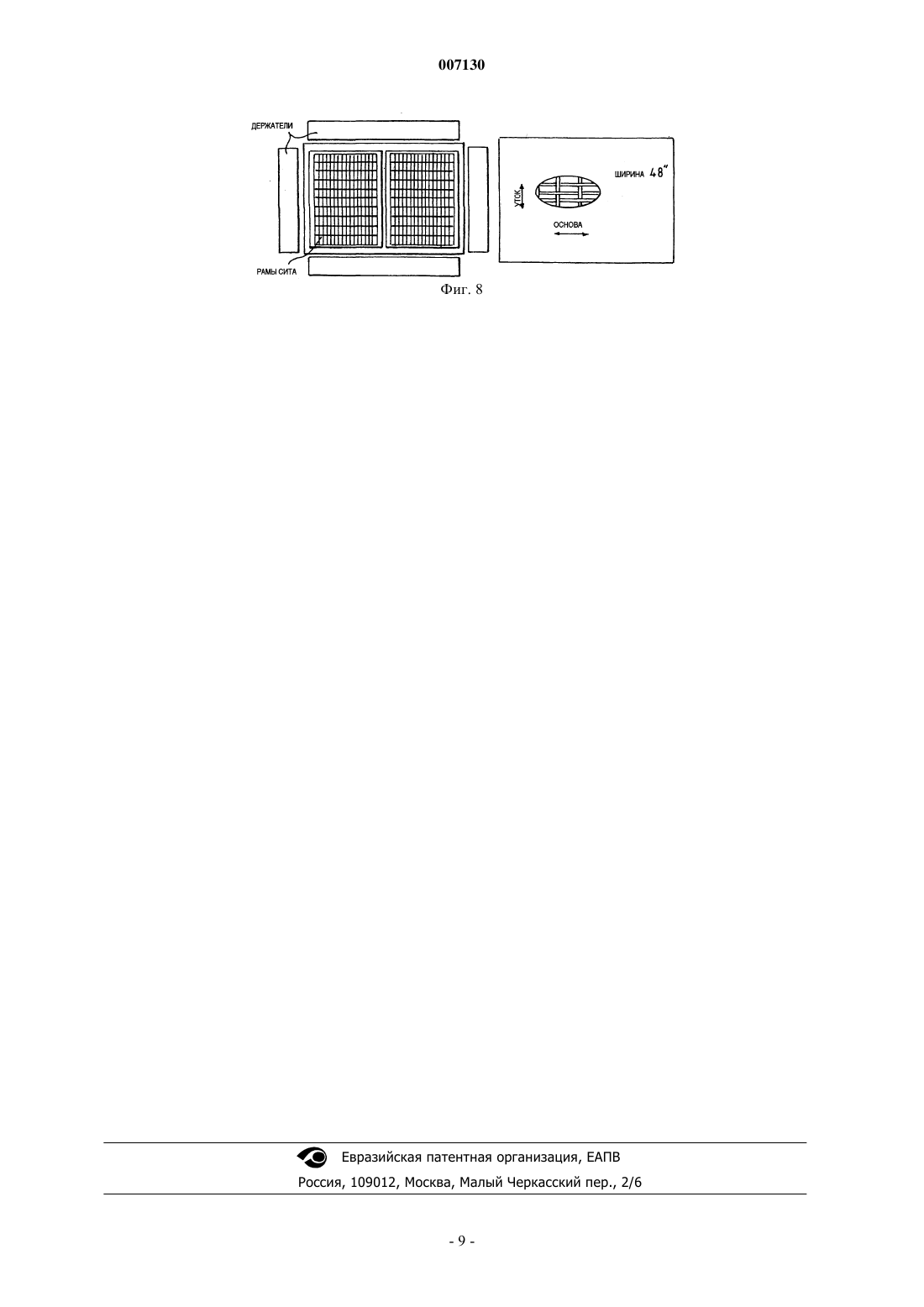

12. Способ по п.11, при котором тканое проволочное полотно со стандартной шириной 48" (1219 мм) режут для получения отрезка длиной 66" (1676 мм) и укладывают поверх двух расположенных рядом друг с другом рам в кондукторе, при этом проволочные нити основы перпендикулярны размеру рам по длине, каждая из рам включает в себя множество подобно ориентированных, имеющих подобный размер меньших прямоугольных отверстий или окон, а проволочные нити основы перпендикулярны более длинному размеру каждой рамы и более длинному размеру каждого из меньших отверстий в рамах.
13. Способ изготовления сита, выполненного в соответствии с п.1, используя кондуктор описанного типа, при этом, если полотно имеет квадратную сетку и проволочные нити основы имеют больший размер поперечного сечения, чем уточные проволочные нити, полотно располагают таким образом, что более прочные проволочные нити основы проходят поперечно ширине каждой опорной рамы, и если полотно имеет прямоугольную сетку, то большее количество проволочных нитей основы на единицу длины будет проходить поперечно ширине каждой опорной рамы, так что в каждом случае большая площадь поперечного сечения или большее количество проволочных нитей на единицу длины при использовании будет оказывать сопротивление напряжениям, которые, как установлено, имеют место поперечно ширине центральной зоны отверстия или каждого отверстия рамы.
14. Способ по п.11 с использованием кондуктора описанного типа, при котором полотно шириной 48" (1219 мм) нарезают на отрезки 66" (1676 мм) из рулона шириной 48" (1219 мм) и листы 48 _ 66" (1219 _ 1676 мм) проволочного полотна располагают поверх пары рам и соединяют с ними.
15. Сито с полосами крючков для использования в вибрационной машине для отделения твердых частиц от жидкого материала, содержащее лист из тканого проволочного полотна, имеющего множество крючков вдоль двух противоположных параллельных краев листа из проволочного полотна для прикрепления двух краев листа к машине, при этом края параллельны уточным проволочным нитям переплетения, так что проволочные нити основы расположены между краями, содержащими ряды крючков.
16. Сито с полосами крючков по п.15, в котором полотно имеет переплетение в виде прямоугольной сетки и имеется большее количество проволочных нитей основы, чем уточных проволочных нитей на единицу длины, при этом большее количество проволочных нитей основы может быть использовано для сопротивления какому-либо избыточному натяжению.
17. Сито с полосами крючков по п.15, в котором полотно имеет переплетение в виде квадратной сетки, а крючки расположены вдоль двух параллельных краев полотна, между которыми расположены проволочные нити основы, имеющие большее поперечное сечение, которые таким образом при использовании могут оказывать сопротивление чрезмерному натяжению.
Текст
007130 Настоящее изобретение касается сит, например, таких, которые подходят для вибрационных просеивающих машин, иногда используемых в качестве устройств для встряхивания сланцев для отделения твердых частиц от текучих сред. Такие машины, в частности, применяют в промышленности, занимающейся бурением нефтяных скважин, для отделения бурового раствора от основной текучей среды после возврата из нисходящей скважины в течение бурения. Фильтрационные сита, предназначенные для использования в таких машинах, обычно изготавливают из тканого проволочного полотна. При выполнении ткацкой операции для создания проволочного полотна проволочные нити основы представляют собой те нити, которые проходят по длине рулона проволочного полотна, когда он соткан и навит вокруг намоточного барабана, в то время как уточные проволочные нити представляют собой те нити, которые проходят по ширине проволочного полотна. Проволочное полотно с квадратной сеткой состоит из номинально идентичного количества проволочных нитей основы и утка на единицу площади, причем с одинаковым диаметром проволоки. Например, имеющаяся на рынке ткань сорта 200 имеет 200 проволочных нитей основы на дюйм и 200 уточных проволочных нитей на дюйм. Как уточные проволочные нити, так и проволочные нити основы имеют диаметр 0,050 мм. Хотя все еще желательно использовать проволочную ткань, в общем, с квадратными отверстиями, и все еще широко распространено использование, в общем, квадратной сетки в качестве фильтрационной среды для сит на нефтяных промыслах, прямоугольные сетки успешно зарекомендовали себя как прочная, обеспечивающая высокую производительность, альтернатива квадратной сетке. Прочная фильтрующая среда, включающая в себя прямоугольную сетку, раскрыта в патенте США 5944197, в заявке на патент в Великобритании согласно PCT договору PCT/GB 2002/005018 и в заявке на патент в США 2002/0023883. Прямоугольную сетку обычно ткут с большим количеством проволочных нитей основы на единицу длины, чем уточных проволочных нитей, поскольку время, затрачиваемое на выполнение ткацкой операции для получения заданного отрезка проволочного полотна, зависит от количества уточных проволочных нитей. Один из обычных типов сита содержит слои сетки, соединенные с опорной конструкцией (обычно называемой рамой), которая, как правило, имеет, в общем, плоскую, прямоугольную форму и содержит определенное количество отверстий подобного размера (обычно прямоугольных), по которым натянута сетка сита. Сетку удерживает рама, а отверстия рамы определяют соответствующее количество окон,покрытых сеткой для фильтрации текучих материалов. Рама может быть металлической, однако, более предпочтительно, чтобы она была выполнена из пластика, в частности из стеклопластика, и предпочтительно была бы упрочнена внутри посредством каркаса из проволоки или прутков. Такие сита будем называть целостными ситами, т.е. в них сетка и рама выполнены за одно целое посредством соединения сетки с опорной рамой, причем кондуктор для изготовления целостных сит, в котором одновременно изготавливают два сита, раскрыт в описании патента Великобритании 2382037. Такой кондуктор будем называть кондуктором описанного типа. Как установлено, при работе максимальное напряжение на проволочное полотно в таком сите происходит в средней части большего размера рамы. Это предполагает, что проволочные нити, проходящие параллельно более коротким сторонам, подвергаются большим напряжениям, чем проволочные нити,проходящие параллельно более длинным сторонам сита. Зоны максимальных напряжений указаны на фиг. 1, что далее описано более подробно. На практике также можно наблюдать, что проволочные нити, проходящие параллельно более короткой протяженности сетки такой рамы, часто первыми склонны к разрушению, а это также подтверждает теорию, что такие проволочные нити подвержены большему напряжению. Другой обычный тип сита представляет собой так называемое сито с полосами крючков. Такое сито, в общем, состоит из прямоугольных листов проволочной ткани (сетки) с крючками вдоль двух параллельных сторон. Листы прикреплены посредством крючков к растягивающему механизму во встряхивателе. Он растягивает сетку для натяжения проволочного полотна. Это необходимо для содействия надлежащему перемещению твердых частиц по растянутой сетке при ее использовании. На практике сита с полосами крючков обычно растягивают по опоре, которая представляет собой выпуклую верхнюю поверхность по отношению к сетке, так что сетка при ее натяжении становится выпукло изогнутой, как показано на фиг. 2. В общем, только два края сетки включают в себя крючки, а два других края не прикреплены к встряхивателю. Поэтому растягивающая нагрузка будет приложена только в одном направлении. Это означает, что если сито имеет чрезмерное натяжение, то проволочные нити,параллельные направлению натяжения, будут склонны к разрушению раньше проволочных нитей, проходящих перпендикулярно этому направлению. При использовании избыточное натяжение может возникать вследствие чрезмерного скапливания твердых частиц или какой-либо обычной перегрузки сита, а также вследствие несоответствующего натяжения сетки в течение наладки. Согласно одному из аспектов настоящего изобретения целостное сито для использования в вибрационной машине для отделения твердых частиц от жидкого материала (главным образом твердых частиц-1 007130 от бурового раствора, возвращаемого в течение бурения нефтяной скважины) содержит тканое проволочное полотно из ортогональных проволочных нитей основы и утка, натянутых и соединенных с опорной конструкцией, образующей прямоугольное отверстие, по которому проходит полотно, при этом ориентацию полотна выбирают таким образом, чтобы проволочные нити основы проходили поперечно ширине (т.е. более короткому размеру) прямоугольного отверстия, а уточные проволочные нити проходили поперечно длине (т.е. более длинному размеру) прямоугольного отверстия. Когда прямоугольное отверстие в опорной конструкции включает в себя большое количество подобных по размеру и ориентации, и упорядоченно расположенных меньших прямоугольных отверстий,образованных решеткой из распорок, пересекающих большее отверстие, ткань будет связана с распорками решетки, а также с границей большего отверстия, так что проволочные нити основы будут параллельны ширине (т.е. более короткому размеру) меньших прямоугольных отверстий. В случае полотна из прямоугольной сетки на единицу длины по ширине прямоугольного отверстия будет больше проволочных нитей основы, чем уточных проволочных нитей, для стойкости к большему напряжению, которое, как установлено, имеет место по ширине центральной зоны каждого отверстия. Предполагается, что полотно имеет прямоугольную сетку, если соотношение сторон отверстий в переплетении составляет по меньшей мере 0,8:1. В случае полотна, в общем, с квадратной сеткой проволочные нити основы предпочтительно выбирают так, чтобы они имели больший размер поперечного сечения, чем уточные проволочные нити, которые, если проходят перпендикулярно по отношению к размеру по длине отверстия или каждого отверстия, могут противостоять более значительному напряжению по ширине центральной зоны отверстия или каждого отверстия. Считается, что полотно имеет квадратную сетку, если отверстия в переплетении имеют соотношение сторон, находящееся между 0,9:1 и 1:1,1. Когда сетка, в общем, квадратная, большие проволочные нити основы предпочтительно имеют площадь поперечного сечения на 10-30% больше меньших уточных проволочных нитей. Более предпочтительно, чтобы большие проволочные нити основы имели площадь поперечного сечения, большую на 20-25%, чем меньшие уточные проволочные нити. Обычно большие проволочные нити основы имеют площадь поперечного сечения, на 22% большую площади поперечного сечения меньших уточных проволочных нитей. Проволочные нити обычно имеют круглое поперечное сечение. В одном примере, в общем, с квадратной сеткой диаметр больших проволочных нитей основы составляет 0,046 мм, а диаметр уточных проволочных нитей составляет 0,036 мм, при этом количество проволочных нитей основы может составлять 200 на дюйм, а количество меньших уточных проволочных нитей - 230 на дюйм. В другом примере, в общем, с квадратной сеткой диаметр проволочных нитей будет таким же, как и ранее, но с 212 большими проволочными нитями основы на дюйм и с 230 меньшими уточными проволочными нитями на дюйм. Если используют полотно с прямоугольной сеткой для изготовления целостного прямоугольного сита, обычно считается, что для обеспечения оптимального перемещения твердых частиц и предотвращения закупоривания прямоугольные отверстия в переплетении должны быть выстроены таким образом,чтобы их более длинный размер был параллелен направлению потока твердых частиц по ситу. Когда опорная рама имеет большое количество упорядоченно расположенных, подобно ориентированных и имеющих подобный размер уменьшенных прямоугольных отверстий, более длинные размеры которых параллельны размеру рамы по длине, поток твердых частиц обычно будет параллелен размеру рамы по длине и соответственно считается необходимым, чтобы проволочные нити основы в полотне с прямоугольной сеткой были растянуты по прямоугольным отверстиям для прохождения по длине прямоугольных отверстий, чтобы обеспечить оптимальное перемещение твердых частиц и препятствование закупориванию. Обычный общий размер рамы составляет порядка 4230" (1067762 мм), и если должно быть использовано полотно шириной 48" (1219 мм) так, чтобы уточные проволочные нити проходили по размеру 30" (762 мм), полотно должно быть ориентировано относительно рамы таким образом, чтобы ширина 48" (1219 мм) проходила по ширине 30" (762 мм) рамы. Соответственно, после крепления от двух более длинных краев рамы будет отрезана значительная часть полотна, идущая в отходы. Были проведены испытания для определения того, создает ли эта ориентация полотна с прямоугольной сеткой фактически заметное отличие в отношении эксплуатационных показателей по сравнению с ортогональной ориентацией, при которой более длинный размер прямоугольных отверстий в переплетении перпендикулярен направлению потока. При такой ортогональной ориентации более длинные размеры отверстий в переплетении будут перпендикулярны размеру прямоугольной рамы по длине и размеру по длине каждого из прямоугольных окон рамы, а проволочные нити основы теперь будут проходить по ширине рамы и по ширине каждого из меньших окон. Не было обнаружено никакого заметного отличия. Согласно другому аспекту изобретения создан способ изготовления двух целостных сит рядом друг-2 007130 с другом в кондукторе описанного типа, при котором отрезок тканого проволочного полотна укладывают поперек двух прямоугольных рам, уложенных рядом друг с другом в кондукторе с примыканием более длинных краев, при этом полотно ориентируют таким образом, что проволочные нити основы непрерывно проходят поперек двух находящихся рядом друг с другом сит, а уточные проволочные нити проходят параллельно более длинным краям рамы, причем полотно крепят к раме перед разъединением вдоль соединения и избыточное проволочное полотно обрезают вокруг краев рамы. Таким образом, согласно способу, предложенному в изобретении, при котором должно быть использовано стандартное тканое проволочное полотно шириной 48" (1219 мм), полотно шириной 48"(1219 мм) режут для получения отрезка длиной 66" (1676 мм) и укладывают поверх двух расположенных рядом друг с другом рам в кондукторе, при этом проволочные нити основы перпендикулярны размеру рам по длине, а рамы включают в себя меньшие прямоугольные отверстия, следовательно, проволочные нити основы перпендикулярны более длинному размеру каждого из меньших отверстий рамы. Указанное не только обеспечивает возможность использования менее дорогостоящего полотна, но также повышает долговечность сита, поскольку если ткань содержит квадратную сетку и проволочные нити основы имеют больший размер поперечного сечения, чем уточные проволочные нити, более прочные нити основы будут проходить по ширине опорной рамы (и ширине каждого окна в раме), а если ткань имеет прямоугольную сетку, большее количество проволочных нитей основы на единицу длины также будет проходить по ширине каждой опорной рамы (и ширине каждого окна рамы), и поэтому в каждом случае большее поперечное сечение проволочных нитей или большее количество проволочных нитей на единицу длины будет оказывать сопротивление напряжению, которое, как установлено, возникает по ширине центральной зоны отверстия или каждого отверстия. Дополнительное преимущество, обеспечиваемое при использовании полотна шириной 48" (1219 мм), нарезанного на отрезки размером 66" (1676 мм) из рулона размером 48" (1219 мм), заключается в том, что значительно меньшая часть полотна, идущая в отходы, будет отрезана с краев рам, после того как полотно будет соединено с рамами, по сравнению с использованием полотна шириной 48" (1219 мм),налагаемого на одну раму за один раз для обеспечения ориентации сетки, которая, как считалось ранее,желательна для полотна с прямоугольной сеткой. Изготовление сит согласно изобретению в противоположность утверждению, которого долго придерживались ранее, что проволочные нити основы полотна с прямоугольной сеткой должны проходить параллельно направлению потока твердых частиц по ситу, обеспечивает возможность получения сит без явного ухудшения эксплуатационных показателей, используя имеющее низкую стоимость стандартное полотно шириной 48" (1219 мм), и с минимальным количеством полотна, идущим в отходы. Таким образом, изобретение обладает преимуществом, которое заключается в возможности изготовления полностью функциональных и имеющих продолжительный срок службы сит, используя стандартное полотно из тканой проволоки шириной 48" (1219 мм). Согласно другому аспекту настоящего изобретения сито с полосами крючков, предназначенное для использования в вибрационной машине с целью отделения твердых частиц от жидкого материала (главным образом твердых частиц от бурового раствора, возвращенного в течение бурения нефтяных скважин), содержит лист из полотна тканой проволоки, имеющий большое количество крючков, проходящих вдоль двух противоположных параллельных краев листа проволочного полотна для крепления двух концов листа к машине, при этом края параллельны уточным проволочным нитям переплетения, так что проволочные нити основы проходят между краями, содержащими ряды крючков. В случае полотна с прямоугольной сеткой, в которой на единицу длины приходится больше проволочных нитей основы, чем уточных проволочных нитей, большее количество проволочных нитей основы сможет противостоять какому-либо избыточному натяжению. Подобным же образом, если полотно имеет квадратную сетку, крючки будут расположены вдоль двух параллельных краев полотна, между которыми проходят проволочные нити основы с большим поперечным сечением, которые вновь могут противостоять чрезмерному натяжению. В каждом случае крючки сита с полосами крючков используют для удерживания листа проволочного полотна во встряхивающей машине известным самим по себе способом. Сущность изобретения поясняется на чертежах, где на фиг. 1 представлен вид в плане фильтрационного сита с проволочной сеткой; на фиг. 2 - вид в плане сита с полосами крючков, растянутого по радиусу; на фиг. 3 - вид в перспективе рулона проволочного полотна, которое частично размотано; на фиг. 4 - вид в плане прямоугольной панели, вырезанной из рулона, с проволочными нитями основы и утка, показанными в увеличенном масштабе на отрывочном виде; на фиг. 5 - ориентация прямоугольных отверстий сетки по отношению к направлению потока твердых частиц по ситу, которую до настоящего времени считали предпочтительной ориентацией для отверстий в переплетении такого полотна; на фиг. 6 - вид в плане целостного прямоугольного сита, показывающий то, как полотно с прямоугольной сеткой (исторически) ориентировано по отношению к опорной раме; на фиг. 7 показано, как две рамы, такие, которые показаны на фиг. 6, могут быть покрыты, исполь-3 007130 зуя одно полотно шириной 66" (1676 мм) и при использовании предпочтительного способа изготовления; на фиг. 8 показано, как отрезок проволочного полотна с прямоугольной сеткой и шириной 48" (1219 мм) может быть использован при предпочтительном процессе изготовления, при котором два сита изготавливают в одно время в одном кондукторе. Ниже приведены примеры тканого проволочного полотна. Сеточное сито стандарта 230 имеет следующие отличительные признаки: Стандарт 230 Номинальный размер отверстия 0,0740,074 мм. В сите, изготавливаемом согласно изобретению, проволочные нити основы больше уточных проволочных нитей. Модифицированное полотно имеет следующие отличительные признаки. Модифицированное полотно 230 Номинальный размер отверстия 0,0810,074 мм. Проволочные нити модифицированных сеточных полотен 230 обеспечивают несколько удлиненное проволочное отверстие (имеющее соотношение сторон 1:1,1). Это не приводит к существенному ухудшению границы отделения фракций. Итоговая номинальная граница отделения фракций будет составлять 76,3, а не 74 (по способу эквивалентных сфер). Проводимость модифицированной сетки, вероятно, уменьшается с 1,17 кДа/мм до 1,07 кДа/мм. Однако такое смещение происходит вследствие того, что проволочные нити основы имеют площадь поперечного сечения, большую на 22%, что значительно продлевает срок службы сита. Альтернативное модифицированное сеточное полотно 230 имеет следующие отличительные признаки: Номинальный размер отверстия 0,0740,074 мм. Таким образом, проволочные отверстия выполнены квадратными. Вплоть до 85% металлоткацких станков, используемых в современной мировой практике для получения проволочного полотна, обеспечивают изготовление тканого полотна, максимальная ширина которого достигает 48 дюймов (1219 мм) (т.е. в уточном направлении). Это показано на фиг. 3. В связи с этим проволочное полотно шириной 48 дюймов (1219 мм) имеет широкое распространение и поэтому относительно дешево. Другие 15% металлоткацких станков выполнены для получения определенного разнообразия больших значений ширины, доходящих до 60 дюймов (1524 мм), 66 дюймов (1676 мм) и 72 дюймов (1829 мм). Однако в результате эти большие значения ширины встречаются гораздо реже, чем стандартное проволочное полотно шириной 48 дюймов (1219 мм), поэтому стоимость квадратного метра полотна может возрасти в четыре раза. Как описано выше, проволочное полотно, в общем, имеющее квадратное переплетение (или сетку),фактически содержит такое количество уточных проволочных нитей на единицу длины, которое равно количеству проволочных нитей основы на единицу длины. Когда полотно должно иметь прямоугольную сетку, то на единицу длины обычно приходится большее количество проволочных нитей основы, чем уточных проволочных нитей, поскольку время, за которое может быть соткан рулон проволочного полотна, зависит от количества уточных проволочных нитей. Проволочное полотно с прямоугольной сеткой и шириной 48" (1219 мм) представлено на фиг. 4. Если полотно с прямоугольной сеткой используют для изготовления прямоугольного целостного сита, обычно считают, что для обеспечения оптимального перемещения твердых частиц и предотвращения закупоривания прямоугольники сетки должны быть выстроены так, чтобы их более длинный размер был параллелен направлению потока твердых частиц по ситу, как показано на фиг. 5. Когда рама имеет большое количество упорядоченно расположенных, имеющих подобный размер, уменьшенных прямоугольных отверстий, более длинные размеры которых параллельны размеру рамы по длине, поток твер-4 007130 дых частиц обычно будет параллелен размеру рамы по длине, а это означает, что в случае полотна с прямоугольной сеткой, растянутой поверх прямоугольных отверстий, проволочные нити основы должны проходить по длине прямоугольных отверстий, как показано на фиг. 6. Общий размер сита составляет порядка 4230" (1067762 мм), и если должно быть использовано полотно шириной 48" (1219 мм) так, чтобы проволочные нити основы проходили по размеру 30" (762 мм), полотно должно быть ориентировано относительно рамы таким образом, чтобы ширина 48" (1219 мм) проходила по ширине 30" (762 мм) рамы, при этом будет большое количество идущего в отходы полотна, которое должно быть отрезано от двух более длинных краев рамы после соединения. Фактически такие сита предпочтительно изготавливают с использованием кондуктора, описанного в патенте Великобритании 2382037. В случае такого кондуктора требуется укладка одного листа проволочного полотна 6648" (16761219 мм) поверх двух рам, расположенных в кондукторе вблизи друг от друга, как показано на фиг. 7. Однако если проволочные нити основы должны пересекать размер 30" (762 мм) двух рам, потребуется тканое проволочное полотно шириной 66" (1676 мм) , если один лист проволочного полотна должен быть растянут поверх двух рам, расположенных рядом друг с другом, и подсоединен к ним, при этом относительно небольшое количество избыточной ткани должно быть обрезано по краям рамы для завершения процесса способом, описанным в патенте Великобритании 2382037. Но проволочное полотно шириной 66" (1676 мм) имеет высокую стоимость. Были проведены испытания для определения того, приводит ли такая ориентация полотна с прямоугольной сеткой (см. фиг. 6 и 7) к фактически заметному отличию эксплуатационных характеристик сита по сравнению с ортогональной ориентацией, при которой более длинный размер отверстий в прямоугольной сетке перпендикулярен направлению потока и поэтому перпендикулярен размеру по длине прямоугольной рамы, имеющей прямоугольные окна, как, например, показано на фиг. 6. Никаких заметных отличий обнаружено не было. На фиг. 8 представлен способ изготовления сита, предложенный в изобретении, который обеспечивает возможность использования тканого проволочного полотна шириной 48" (1219 мм). В данном случае полотно шириной 48" (1219 мм) режут для получения отрезка длиной 66" (1676 мм) и укладывают поверх двух рам, расположенных в кондукторе рядом друг с другом, при этом проволочные нити основы будут перпендикулярны размеру рам по длине и, следовательно, перпендикулярны более длинному размеру каждого из меньших прямоугольных отверстий рам. Это не только обеспечивает возможность использования менее дорогостоящего полотна, но и продлевает срок службы сита, поскольку если полотно имеет квадратную сетку и проволочные нити основы имеют больший размер поперечного сечения, чем уточные проволочные нити, более прочные проволочные нити основы будут проходить поперечно ширине опорной рамы, а если полотно имеет прямоугольную сетку, то большее количество проволочных нитей основы на единицу длины также будет проходить поперечно ширине опорной рамы и, следовательно, в каждом случае большее поперечное сечение проволочных нитей или большее количество проволочных нитей на единицу длины будет оказывать сопротивление напряжениям, которые, как установлено, действуют поперечно ширине сита. Дополнительное преимущество использования полотна шириной 48" (1219 мм), нарезанного на отрезки длиной 66" (1676 мм) из рулона шириной 48" (1219 мм), заключается в значительно меньших отходах полотна, обрезаемого по краям рам, после того как полотно подсоединено к рамам, по сравнению с использованием полотна шириной 48" (1219 мм), налагаемого на одну раму за один раз для обеспечения ориентации сетки, ранее считавшейся желательной для полотна с прямоугольной сеткой. Изготовление сит согласно изобретению противоположно мнению, которого долго придерживались ранее, что проволочные нити основы полотна с прямоугольной сеткой должны проходить параллельно направлению потока твердых частиц по ситу, и обеспечивает возможность изготовления сита без видимого ухудшения эксплуатационных показателей, используя имеющее низкую стоимость стандартное полотно шириной 48" (1219 мм) с минимальными отходами полотна. Таким образом, изобретение обладает преимуществом, которое заключается в возможности изготовления полностью функциональных и долговечных сит, используя стандартное тканое проволочное полотно шириной 48" (1219 мм). ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Целостное сито для использования в вибрационной машине для отделения твердых частиц от жидкого материала, содержащее тканое проволочное полотно из ортогональных проволочных нитей основы и утка, натянутое и соединенное с опорной конструкцией, образующей прямоугольное отверстие,по которому проходит полотно, при этом ориентацию полотна выбирают таким образом, что проволочные нити основы расположены поперек ширины (т.е. более короткого размера) прямоугольного отверстия, а уточные проволочные нити расположены поперек длины (т.е. более длинного размера) прямоугольного отверстия. 2. Сито по п.1, в котором прямоугольное отверстие в опорной конструкции включает в себя множе-5 007130 ство имеющих подобный размер, подобно ориентированных и упорядоченно расположенных меньших прямоугольных отверстий или окон, образованных посредством решетки из распорок, пересекающихбольшее отверстие, при этом полотно подсоединено к распоркам решетки, а также к границе большего отверстия. 3. Сито по п.2, в котором проволочные нити основы также параллельны размеру по ширине (т.е. более коротким сторонам) меньших прямоугольных отверстий. 4. Сито по любому из пп.1-3, в котором полотно имеет так называемую прямоугольную сетку, в которой выполнены прямоугольные отверстия в переплетении, образованном большим количеством проволочных нитей основы на единицу длины, чем уточных проволочных нитей на единицу длины, причем при использовании большее количество проволочных нитей основы оказывает сопротивление большему напряжению, которое может иметь место поперечно ширине центральной зоны отверстия или каждого отверстия. 5. Сито по любому из пп.1-3, в котором полотно имеет так называемую квадратную сетку, в переплетении которой выполнены, в общем, квадратные отверстия, при этом проволочные нити основы выбраны так, чтобы они имели больший размер поперечного сечения, чем уточные проволочные нити, которые, поскольку они проходят перпендикулярно по отношению к размеру по длине отверстия или каждого отверстия, могут быть использованы для сопротивления большему напряжению, которое может иметь место поперечно ширине центральной зоны отверстия или каждого отверстия. 6. Сито по п.5, в котором проволочные нити основы имеют площадь поперечного сечения, большую на величину между 10 и 30%, чем у уточных проволочных нитей. 7. Сито по п.6, в котором проволочные нити основы имеют площадь поперечного сечения, большую, чем у уточных проволочных нитей, на величину, находящуюся в диапазоне 20-25%. 8. Сито по п.7, в котором проволочные нити основы имеют площадь поперечного сечения, большую на 22%, чем площадь поперечного сечения уточных проволочных нитей. 9. Сито по любому из пп.1-8, в котором проволочные нити имеют круглое поперечное сечение. 10. Сито по п.9, в котором диаметр больших проволочных нитей основы составляет 0,046 мм, а диаметр уточных проволочных нитей составляет 0,036 мм. 11. Способ изготовления двух целостных сит рядом друг с другом в кондукторе описанного типа,при этом каждое сито выполняют согласно п.1, а отрезок тканого проволочного полотна укладывают по двум прямоугольным рамам, уложенным рядом друг с другом в кондукторе с примыканием по более длинным краям, причем полотно ориентируют таким образом, что проволочные нити основы непрерывно располагают поперечно двум расположенным рядом друг с другом ситам, а уточные проволочные нити располагают параллельно более длинным краям рам и соединяют с рамами перед его разъединением вдоль соединения между рамами, а излишки проволочного полотна отрезают от краев рам. 12. Способ по п.11, при котором тканое проволочное полотно со стандартной шириной 48" (1219 мм) режут для получения отрезка длиной 66" (1676 мм) и укладывают поверх двух расположенных рядом друг с другом рам в кондукторе, при этом проволочные нити основы перпендикулярны размеру рам по длине, каждая из рам включает в себя множество подобно ориентированных, имеющих подобный размер меньших прямоугольных отверстий или окон, а проволочные нити основы перпендикулярны более длинному размеру каждой рамы и более длинному размеру каждого из меньших отверстий в рамах. 13. Способ изготовления сита, выполненного в соответствии с п.1, используя кондуктор описанного типа, при этом, если полотно имеет квадратную сетку и проволочные нити основы имеют больший размер поперечного сечения, чем уточные проволочные нити, полотно располагают таким образом, что более прочные проволочные нити основы проходят поперечно ширине каждой опорной рамы, и если полотно имеет прямоугольную сетку, то большее количество проволочных нитей основы на единицу длины будет проходить поперечно ширине каждой опорной рамы, так что в каждом случае большая площадь поперечного сечения или большее количество проволочных нитей на единицу длины при использовании будет оказывать сопротивление напряжениям, которые, как установлено, имеют место поперечно ширине центральной зоны отверстия или каждого отверстия рамы. 14. Способ по п.11 с использованием кондуктора описанного типа, при котором полотно шириной 48" (1219 мм) нарезают на отрезки 66" (1676 мм) из рулона шириной 48" (1219 мм) и листы 4866"(12191676 мм) проволочного полотна располагают поверх пары рам и соединяют с ними. 15. Сито с полосами крючков для использования в вибрационной машине для отделения твердых частиц от жидкого материала, содержащее лист из тканого проволочного полотна, имеющего множество крючков вдоль двух противоположных параллельных краев листа из проволочного полотна для прикрепления двух краев листа к машине, при этом края параллельны уточным проволочным нитям переплетения, так что проволочные нити основы расположены между краями, содержащими ряды крючков. 16. Сито с полосами крючков по п.15, в котором полотно имеет переплетение в виде прямоугольной сетки и имеется большее количество проволочных нитей основы, чем уточных проволочных нитей на единицу длины, при этом большее количество проволочных нитей основы может быть использовано для сопротивления какому-либо избыточному натяжению.-6 007130 17. Сито с полосами крючков по п.15, в котором полотно имеет переплетение в виде квадратной сетки, а крючки расположены вдоль двух параллельных краев полотна, между которыми расположены проволочные нити основы, имеющие большее поперечное сечение, которые таким образом при использовании могут оказывать сопротивление чрезмерному натяжению.
МПК / Метки
МПК: B07B 1/46
Метки: фильтрационное, сито
