Способ оценки пассивных барьеров удержания давления в скважине

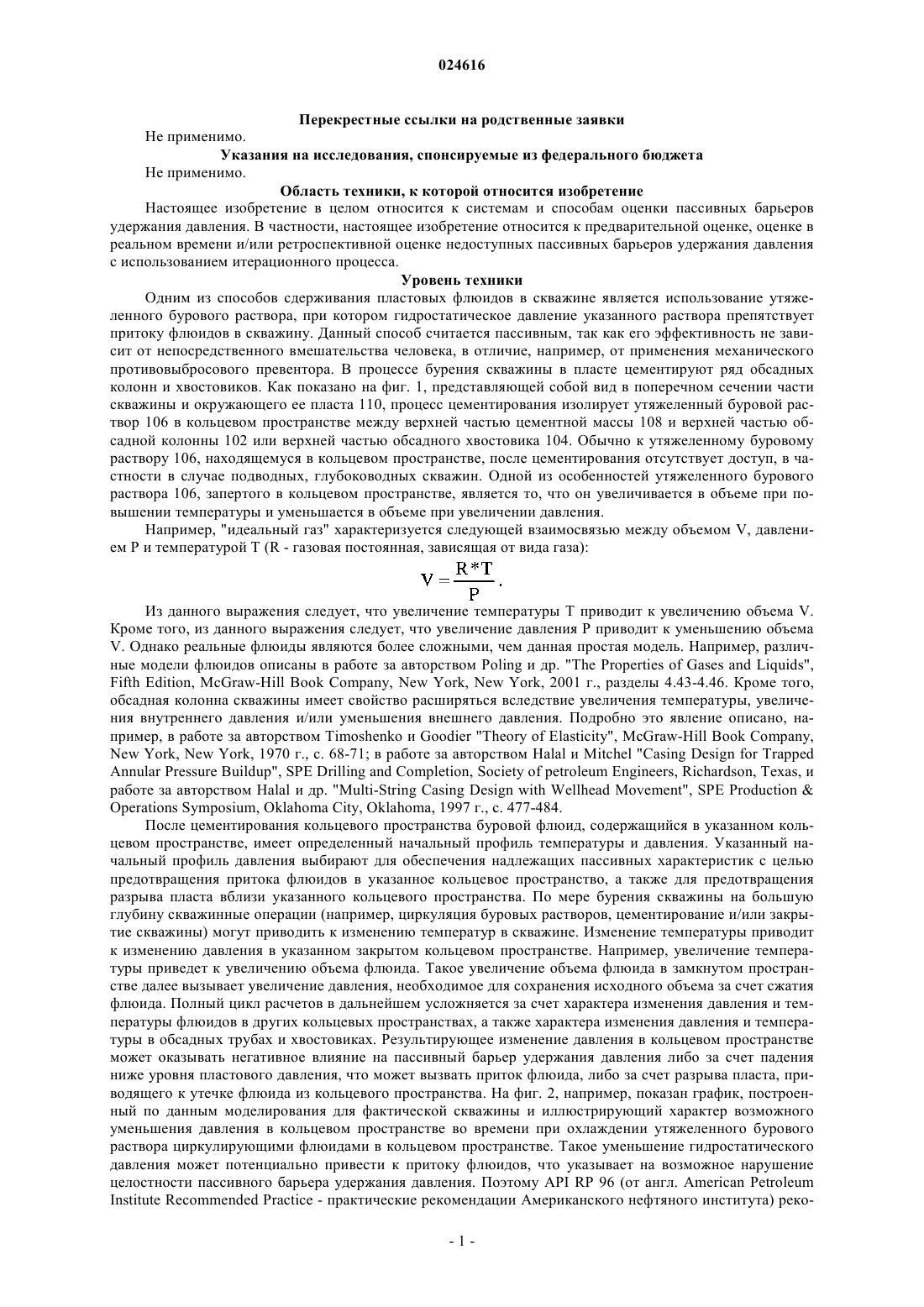

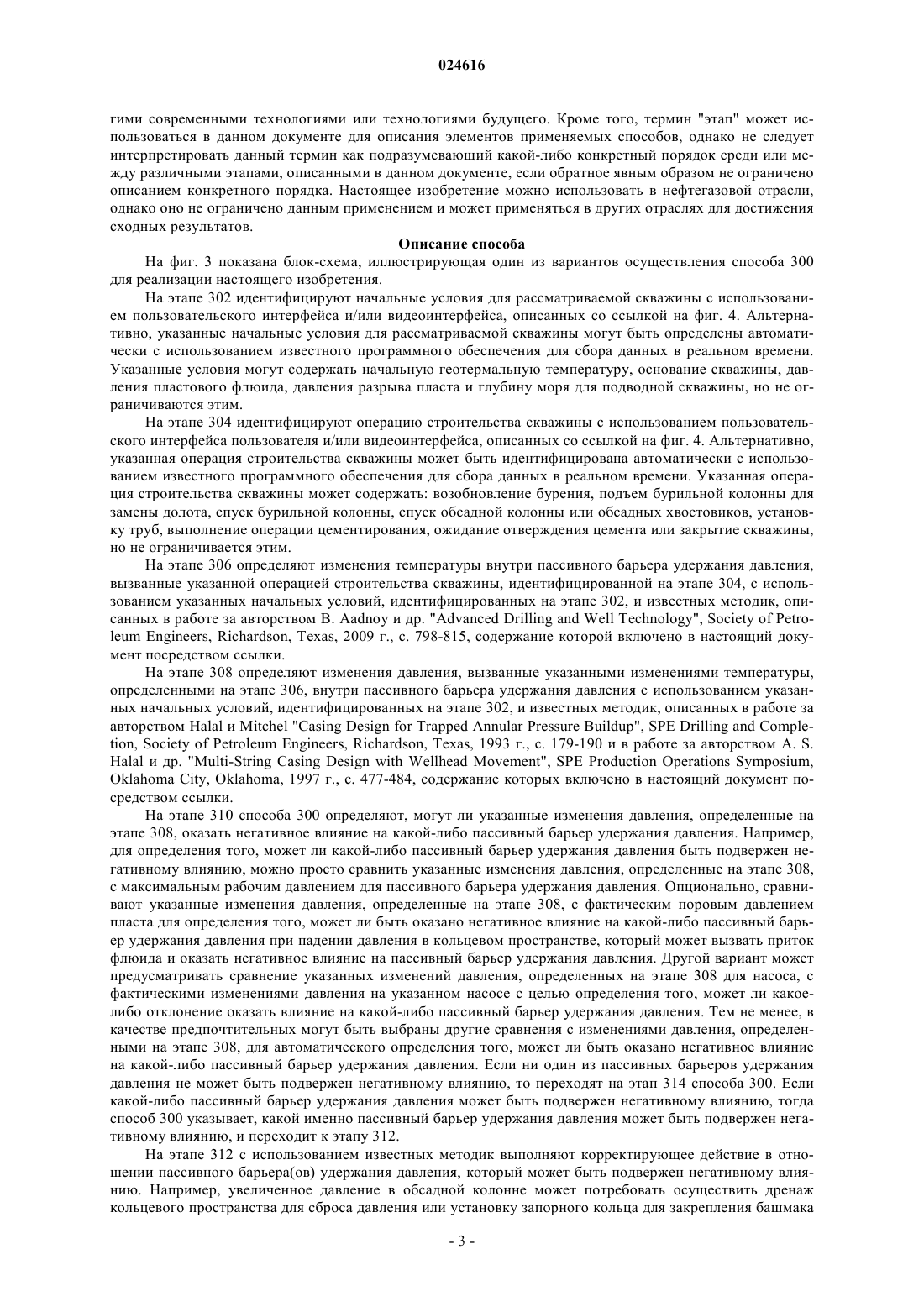

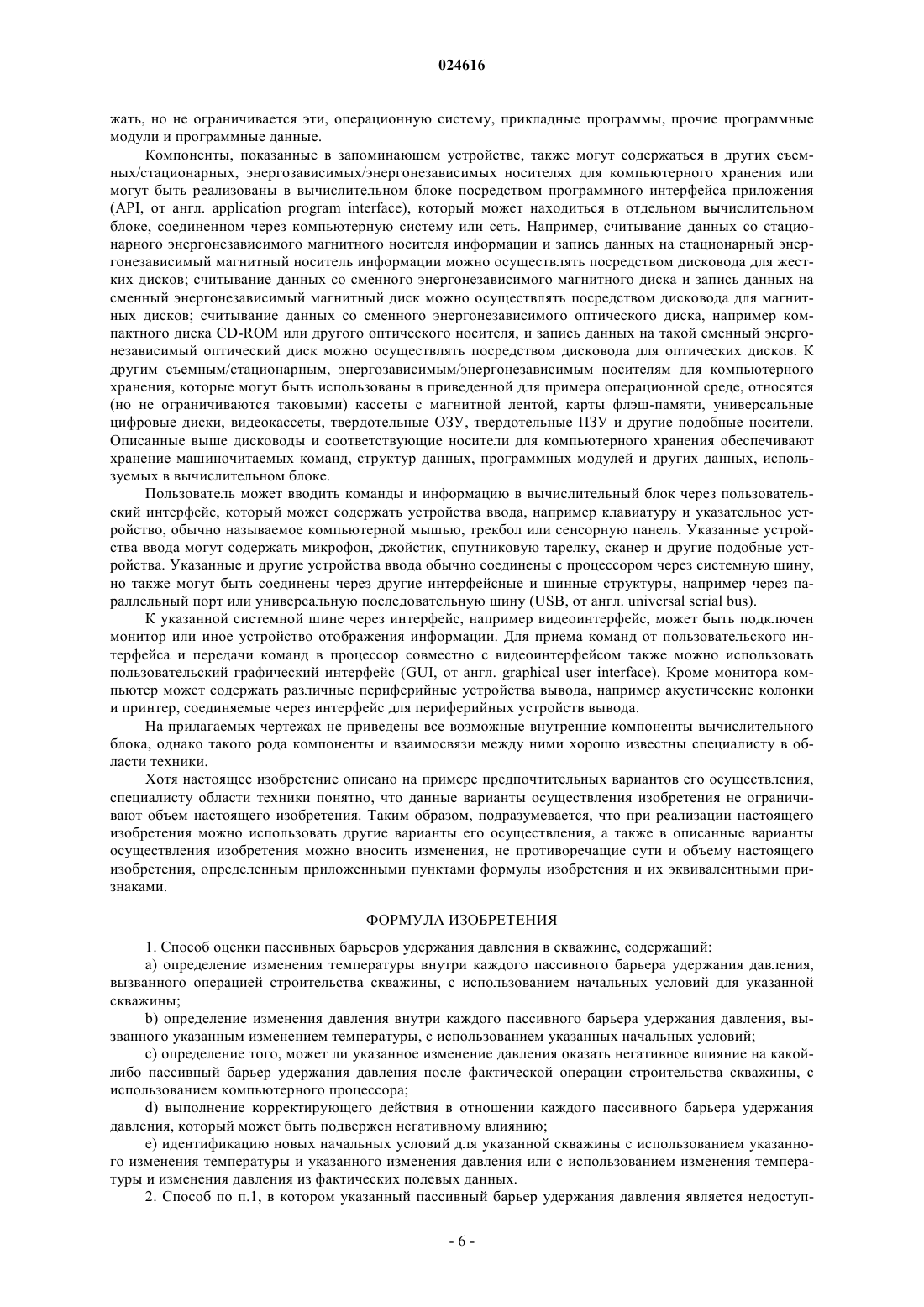

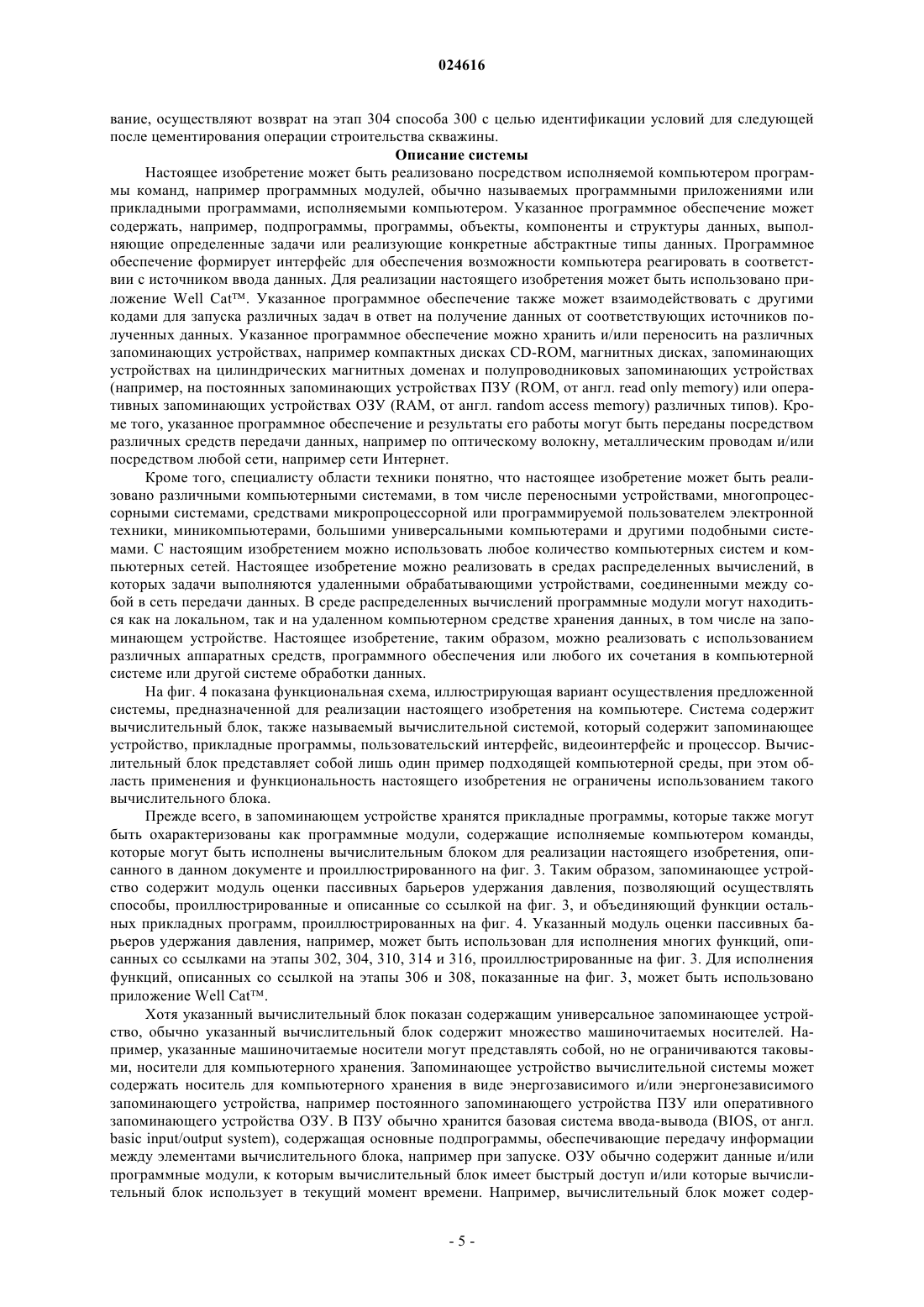

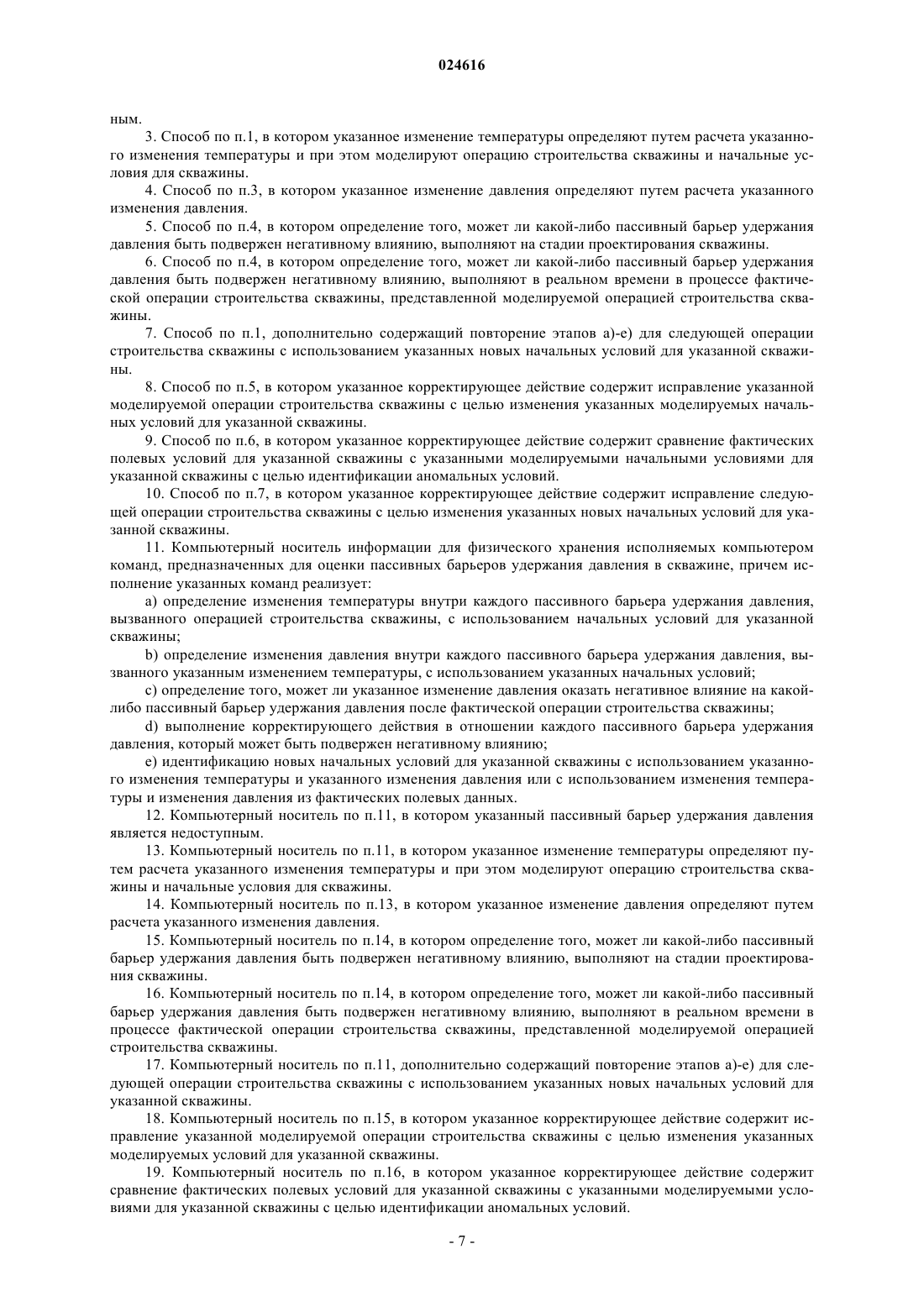

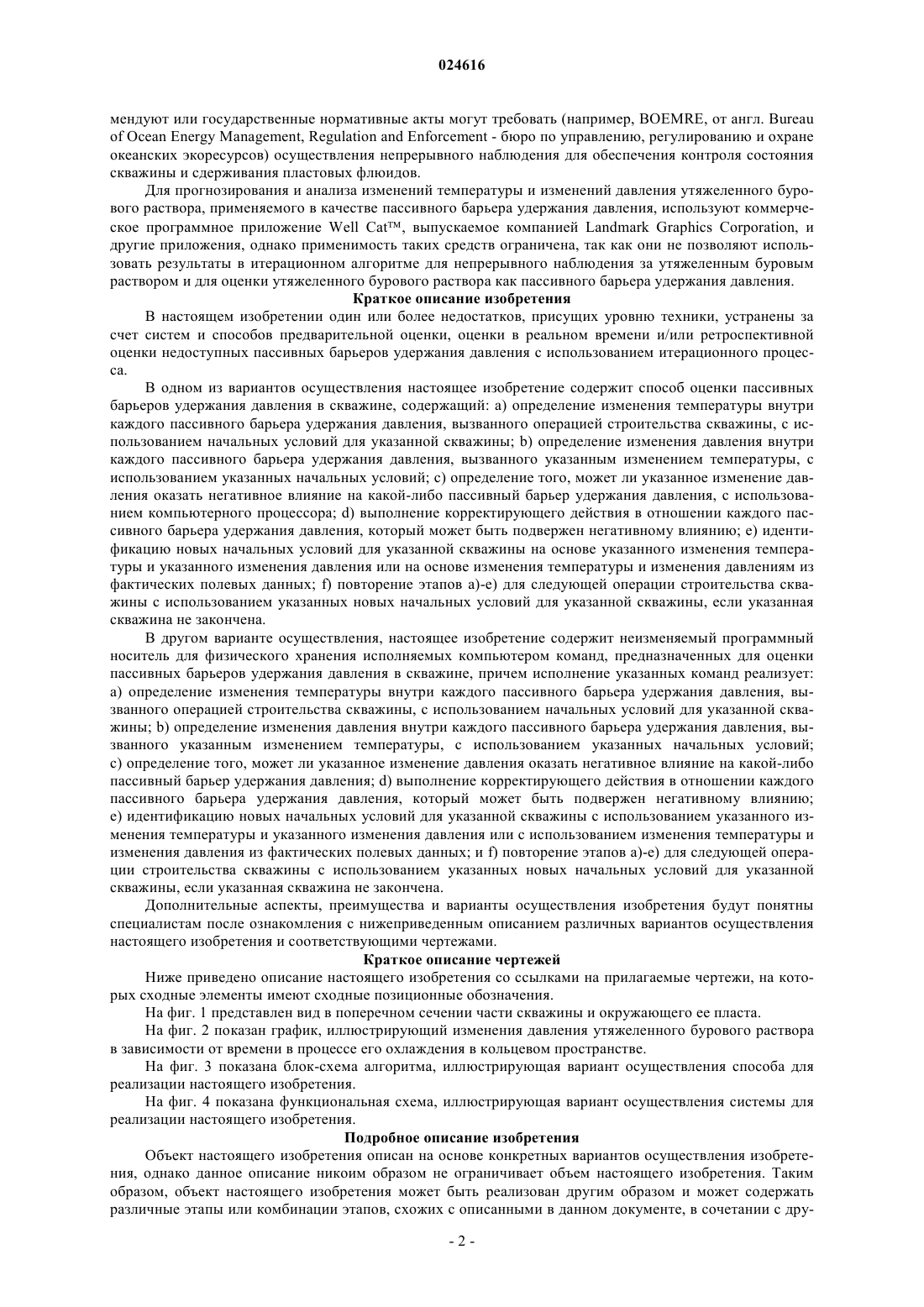

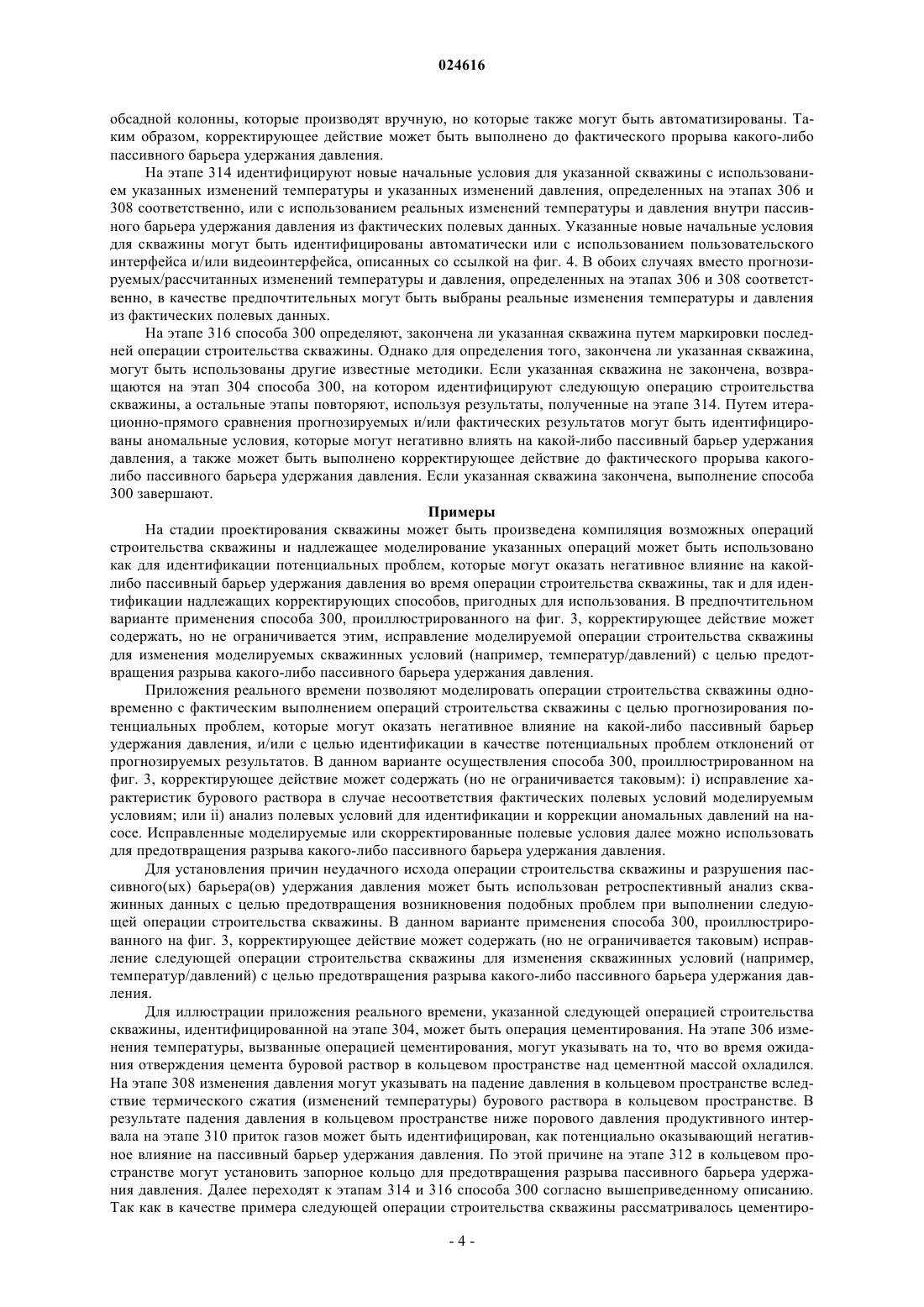

СПОСОБ ОЦЕНКИ ПАССИВНЫХ БАРЬЕРОВ УДЕРЖАНИЯ ДАВЛЕНИЯ В СКВАЖИНЕ Системы и способы предварительной оценки, оценки в реальном времени и/или ретроспективной оценки недоступных пассивных барьеров удержания давления с использованием итерационного процесса. Светмэн Рональд Эрл, Митчелл Роберт Франклин (US) Хмара М.В., Рыбаков В.М.,Новоселова С.В., Дощечкина В.В.,Липатова И.И. (RU)(71)(73) Заявитель и патентовладелец: ЛЭНДМАРК ГРАФИКС КОРПОРЕЙШН (US) Перекрестные ссылки на родственные заявки Не применимо. Указания на исследования, спонсируемые из федерального бюджета Не применимо. Область техники, к которой относится изобретение Настоящее изобретение в целом относится к системам и способам оценки пассивных барьеров удержания давления. В частности, настоящее изобретение относится к предварительной оценке, оценке в реальном времени и/или ретроспективной оценке недоступных пассивных барьеров удержания давления с использованием итерационного процесса. Уровень техники Одним из способов сдерживания пластовых флюидов в скважине является использование утяжеленного бурового раствора, при котором гидростатическое давление указанного раствора препятствует притоку флюидов в скважину. Данный способ считается пассивным, так как его эффективность не зависит от непосредственного вмешательства человека, в отличие, например, от применения механического противовыбросового превентора. В процессе бурения скважины в пласте цементируют ряд обсадных колонн и хвостовиков. Как показано на фиг. 1, представляющей собой вид в поперечном сечении части скважины и окружающего ее пласта 110, процесс цементирования изолирует утяжеленный буровой раствор 106 в кольцевом пространстве между верхней частью цементной массы 108 и верхней частью обсадной колонны 102 или верхней частью обсадного хвостовика 104. Обычно к утяжеленному буровому раствору 106, находящемуся в кольцевом пространстве, после цементирования отсутствует доступ, в частности в случае подводных, глубоководных скважин. Одной из особенностей утяжеленного бурового раствора 106, запертого в кольцевом пространстве, является то, что он увеличивается в объеме при повышении температуры и уменьшается в объеме при увеличении давления. Например, "идеальный газ" характеризуется следующей взаимосвязью между объемом V, давлением Р и температурой Т (R - газовая постоянная, зависящая от вида газа): Из данного выражения следует, что увеличение температуры Т приводит к увеличению объема V. Кроме того, из данного выражения следует, что увеличение давления Р приводит к уменьшению объемаV. Однако реальные флюиды являются более сложными, чем данная простая модель. Например, различные модели флюидов описаны в работе за авторством Poling и др. "The Properties of Gases and Liquids",Fifth Edition, McGraw-Hill Book Company, New York, New York, 2001 г., разделы 4.43-4.46. Кроме того,обсадная колонна скважины имеет свойство расширяться вследствие увеличения температуры, увеличения внутреннего давления и/или уменьшения внешнего давления. Подробно это явление описано, например, в работе за авторством Timoshenko и Goodier "Theory of Elasticity", McGraw-Hill Book Company,New York, New York, 1970 г., с. 68-71; в работе за авторством Halal и Mitchel "Casing Design for TrappedAnnular Pressure Buildup", SPE Drilling and Completion, Society of petroleum Engineers, Richardson, Texas, и работе за авторством Halal и др. "Multi-String Casing Design with Wellhead Movement", SPE ProductionOperations Symposium, Oklahoma City, Oklahoma, 1997 г., с. 477-484. После цементирования кольцевого пространства буровой флюид, содержащийся в указанном кольцевом пространстве, имеет определенный начальный профиль температуры и давления. Указанный начальный профиль давления выбирают для обеспечения надлежащих пассивных характеристик с целью предотвращения притока флюидов в указанное кольцевое пространство, а также для предотвращения разрыва пласта вблизи указанного кольцевого пространства. По мере бурения скважины на большую глубину скважинные операции (например, циркуляция буровых растворов, цементирование и/или закрытие скважины) могут приводить к изменению температур в скважине. Изменение температуры приводит к изменению давления в указанном закрытом кольцевом пространстве. Например, увеличение температуры приведет к увеличению объема флюида. Такое увеличение объема флюида в замкнутом пространстве далее вызывает увеличение давления, необходимое для сохранения исходного объема за счет сжатия флюида. Полный цикл расчетов в дальнейшем усложняется за счет характера изменения давления и температуры флюидов в других кольцевых пространствах, а также характера изменения давления и температуры в обсадных трубах и хвостовиках. Результирующее изменение давления в кольцевом пространстве может оказывать негативное влияние на пассивный барьер удержания давления либо за счет падения ниже уровня пластового давления, что может вызвать приток флюида, либо за счет разрыва пласта, приводящего к утечке флюида из кольцевого пространства. На фиг. 2, например, показан график, построенный по данным моделирования для фактической скважины и иллюстрирующий характер возможного уменьшения давления в кольцевом пространстве во времени при охлаждении утяжеленного бурового раствора циркулирующими флюидами в кольцевом пространстве. Такое уменьшение гидростатического давления может потенциально привести к притоку флюидов, что указывает на возможное нарушение целостности пассивного барьера удержания давления. Поэтому API RP 96 (от англ. American PetroleumInstitute Recommended Practice - практические рекомендации Американского нефтяного института) реко-1 024616 мендуют или государственные нормативные акты могут требовать (например, BOEMRE, от англ. Bureauof Ocean Energy Management, Regulation and Enforcement - бюро по управлению, регулированию и охране океанских экоресурсов) осуществления непрерывного наблюдения для обеспечения контроля состояния скважины и сдерживания пластовых флюидов. Для прогнозирования и анализа изменений температуры и изменений давления утяжеленного бурового раствора, применяемого в качестве пассивного барьера удержания давления, используют коммерческое программное приложение Well Cat, выпускаемое компанией Landmark Graphics Corporation, и другие приложения, однако применимость таких средств ограничена, так как они не позволяют использовать результаты в итерационном алгоритме для непрерывного наблюдения за утяжеленным буровым раствором и для оценки утяжеленного бурового раствора как пассивного барьера удержания давления. Краткое описание изобретения В настоящем изобретении один или более недостатков, присущих уровню техники, устранены за счет систем и способов предварительной оценки, оценки в реальном времени и/или ретроспективной оценки недоступных пассивных барьеров удержания давления с использованием итерационного процесса. В одном из вариантов осуществления настоящее изобретение содержит способ оценки пассивных барьеров удержания давления в скважине, содержащий: а) определение изменения температуры внутри каждого пассивного барьера удержания давления, вызванного операцией строительства скважины, с использованием начальных условий для указанной скважины; b) определение изменения давления внутри каждого пассивного барьера удержания давления, вызванного указанным изменением температуры, с использованием указанных начальных условий; с) определение того, может ли указанное изменение давления оказать негативное влияние на какой-либо пассивный барьер удержания давления, с использованием компьютерного процессора; d) выполнение корректирующего действия в отношении каждого пассивного барьера удержания давления, который может быть подвержен негативному влиянию; е) идентификацию новых начальных условий для указанной скважины на основе указанного изменения температуры и указанного изменения давления или на основе изменения температуры и изменения давлениям из фактических полевых данных; f) повторение этапов а)-е) для следующей операции строительства скважины с использованием указанных новых начальных условий для указанной скважины, если указанная скважина не закончена. В другом варианте осуществления, настоящее изобретение содержит неизменяемый программный носитель для физического хранения исполняемых компьютером команд, предназначенных для оценки пассивных барьеров удержания давления в скважине, причем исполнение указанных команд реализует: а) определение изменения температуры внутри каждого пассивного барьера удержания давления, вызванного операцией строительства скважины, с использованием начальных условий для указанной скважины; b) определение изменения давления внутри каждого пассивного барьера удержания давления, вызванного указанным изменением температуры, с использованием указанных начальных условий; с) определение того, может ли указанное изменение давления оказать негативное влияние на какой-либо пассивный барьер удержания давления; d) выполнение корректирующего действия в отношении каждого пассивного барьера удержания давления, который может быть подвержен негативному влиянию; е) идентификацию новых начальных условий для указанной скважины с использованием указанного изменения температуры и указанного изменения давления или с использованием изменения температуры и изменения давления из фактических полевых данных; и f) повторение этапов а)-е) для следующей операции строительства скважины с использованием указанных новых начальных условий для указанной скважины, если указанная скважина не закончена. Дополнительные аспекты, преимущества и варианты осуществления изобретения будут понятны специалистам после ознакомления с нижеприведенным описанием различных вариантов осуществления настоящего изобретения и соответствующими чертежами. Краткое описание чертежей Ниже приведено описание настоящего изобретения со ссылками на прилагаемые чертежи, на которых сходные элементы имеют сходные позиционные обозначения. На фиг. 1 представлен вид в поперечном сечении части скважины и окружающего ее пласта. На фиг. 2 показан график, иллюстрирующий изменения давления утяжеленного бурового раствора в зависимости от времени в процессе его охлаждения в кольцевом пространстве. На фиг. 3 показана блок-схема алгоритма, иллюстрирующая вариант осуществления способа для реализации настоящего изобретения. На фиг. 4 показана функциональная схема, иллюстрирующая вариант осуществления системы для реализации настоящего изобретения. Подробное описание изобретения Объект настоящего изобретения описан на основе конкретных вариантов осуществления изобретения, однако данное описание никоим образом не ограничивает объем настоящего изобретения. Таким образом, объект настоящего изобретения может быть реализован другим образом и может содержать различные этапы или комбинации этапов, схожих с описанными в данном документе, в сочетании с дру-2 024616 гими современными технологиями или технологиями будущего. Кроме того, термин "этап" может использоваться в данном документе для описания элементов применяемых способов, однако не следует интерпретировать данный термин как подразумевающий какой-либо конкретный порядок среди или между различными этапами, описанными в данном документе, если обратное явным образом не ограничено описанием конкретного порядка. Настоящее изобретение можно использовать в нефтегазовой отрасли,однако оно не ограничено данным применением и может применяться в других отраслях для достижения сходных результатов. Описание способа На фиг. 3 показана блок-схема, иллюстрирующая один из вариантов осуществления способа 300 для реализации настоящего изобретения. На этапе 302 идентифицируют начальные условия для рассматриваемой скважины с использованием пользовательского интерфейса и/или видеоинтерфейса, описанных со ссылкой на фиг. 4. Альтернативно, указанные начальные условия для рассматриваемой скважины могут быть определены автоматически с использованием известного программного обеспечения для сбора данных в реальном времени. Указанные условия могут содержать начальную геотермальную температуру, основание скважины, давления пластового флюида, давления разрыва пласта и глубину моря для подводной скважины, но не ограничиваются этим. На этапе 304 идентифицируют операцию строительства скважины с использованием пользовательского интерфейса пользователя и/или видеоинтерфейса, описанных со ссылкой на фиг. 4. Альтернативно,указанная операция строительства скважины может быть идентифицирована автоматически с использованием известного программного обеспечения для сбора данных в реальном времени. Указанная операция строительства скважины может содержать: возобновление бурения, подъем бурильной колонны для замены долота, спуск бурильной колонны, спуск обсадной колонны или обсадных хвостовиков, установку труб, выполнение операции цементирования, ожидание отверждения цемента или закрытие скважины,но не ограничивается этим. На этапе 306 определяют изменения температуры внутри пассивного барьера удержания давления,вызванные указанной операцией строительства скважины, идентифицированной на этапе 304, с использованием указанных начальных условий, идентифицированных на этапе 302, и известных методик, описанных в работе за авторством В. Aadnoy и др. "Advanced Drilling and Well Technology", Society of Petroleum Engineers, Richardson, Texas, 2009 г., с. 798-815, содержание которой включено в настоящий документ посредством ссылки. На этапе 308 определяют изменения давления, вызванные указанными изменениями температуры,определенными на этапе 306, внутри пассивного барьера удержания давления с использованием указанных начальных условий, идентифицированных на этапе 302, и известных методик, описанных в работе за авторством Halal и Mitchel "Casing Design for Trapped Annular Pressure Buildup", SPE Drilling and Completion, Society of Petroleum Engineers, Richardson, Texas, 1993 г., с. 179-190 и в работе за авторством A. S.Halal и др. "Multi-String Casing Design with Wellhead Movement", SPE Production Operations Symposium,Oklahoma City, Oklahoma, 1997 г., с. 477-484, содержание которых включено в настоящий документ посредством ссылки. На этапе 310 способа 300 определяют, могут ли указанные изменения давления, определенные на этапе 308, оказать негативное влияние на какой-либо пассивный барьер удержания давления. Например,для определения того, может ли какой-либо пассивный барьер удержания давления быть подвержен негативному влиянию, можно просто сравнить указанные изменения давления, определенные на этапе 308,с максимальным рабочим давлением для пассивного барьера удержания давления. Опционально, сравнивают указанные изменения давления, определенные на этапе 308, с фактическим поровым давлением пласта для определения того, может ли быть оказано негативное влияние на какой-либо пассивный барьер удержания давления при падении давления в кольцевом пространстве, который может вызвать приток флюида и оказать негативное влияние на пассивный барьер удержания давления. Другой вариант может предусматривать сравнение указанных изменений давления, определенных на этапе 308 для насоса, с фактическими изменениями давления на указанном насосе с целью определения того, может ли какоелибо отклонение оказать влияние на какой-либо пассивный барьер удержания давления. Тем не менее, в качестве предпочтительных могут быть выбраны другие сравнения с изменениями давления, определенными на этапе 308, для автоматического определения того, может ли быть оказано негативное влияние на какой-либо пассивный барьер удержания давления. Если ни один из пассивных барьеров удержания давления не может быть подвержен негативному влиянию, то переходят на этап 314 способа 300. Если какой-либо пассивный барьер удержания давления может быть подвержен негативному влиянию, тогда способ 300 указывает, какой именно пассивный барьер удержания давления может быть подвержен негативному влиянию, и переходит к этапу 312. На этапе 312 с использованием известных методик выполняют корректирующее действие в отношении пассивного барьера(ов) удержания давления, который может быть подвержен негативному влиянию. Например, увеличенное давление в обсадной колонне может потребовать осуществить дренаж кольцевого пространства для сброса давления или установку запорного кольца для закрепления башмака обсадной колонны, которые производят вручную, но которые также могут быть автоматизированы. Таким образом, корректирующее действие может быть выполнено до фактического прорыва какого-либо пассивного барьера удержания давления. На этапе 314 идентифицируют новые начальные условия для указанной скважины с использованием указанных изменений температуры и указанных изменений давления, определенных на этапах 306 и 308 соответственно, или с использованием реальных изменений температуры и давления внутри пассивного барьера удержания давления из фактических полевых данных. Указанные новые начальные условия для скважины могут быть идентифицированы автоматически или с использованием пользовательского интерфейса и/или видеоинтерфейса, описанных со ссылкой на фиг. 4. В обоих случаях вместо прогнозируемых/рассчитанных изменений температуры и давления, определенных на этапах 306 и 308 соответственно, в качестве предпочтительных могут быть выбраны реальные изменения температуры и давления из фактических полевых данных. На этапе 316 способа 300 определяют, закончена ли указанная скважина путем маркировки последней операции строительства скважины. Однако для определения того, закончена ли указанная скважина,могут быть использованы другие известные методики. Если указанная скважина не закончена, возвращаются на этап 304 способа 300, на котором идентифицируют следующую операцию строительства скважины, а остальные этапы повторяют, используя результаты, полученные на этапе 314. Путем итерационно-прямого сравнения прогнозируемых и/или фактических результатов могут быть идентифицированы аномальные условия, которые могут негативно влиять на какой-либо пассивный барьер удержания давления, а также может быть выполнено корректирующее действие до фактического прорыва какоголибо пассивного барьера удержания давления. Если указанная скважина закончена, выполнение способа 300 завершают. Примеры На стадии проектирования скважины может быть произведена компиляция возможных операций строительства скважины и надлежащее моделирование указанных операций может быть использовано как для идентификации потенциальных проблем, которые могут оказать негативное влияние на какойлибо пассивный барьер удержания давления во время операции строительства скважины, так и для идентификации надлежащих корректирующих способов, пригодных для использования. В предпочтительном варианте применения способа 300, проиллюстрированного на фиг. 3, корректирующее действие может содержать, но не ограничивается этим, исправление моделируемой операции строительства скважины для изменения моделируемых скважинных условий (например, температур/давлений) с целью предотвращения разрыва какого-либо пассивного барьера удержания давления. Приложения реального времени позволяют моделировать операции строительства скважины одновременно с фактическим выполнением операций строительства скважины с целью прогнозирования потенциальных проблем, которые могут оказать негативное влияние на какой-либо пассивный барьер удержания давления, и/или с целью идентификации в качестве потенциальных проблем отклонений от прогнозируемых результатов. В данном варианте осуществления способа 300, проиллюстрированном на фиг. 3, корректирующее действие может содержать (но не ограничивается таковым): i) исправление характеристик бурового раствора в случае несоответствия фактических полевых условий моделируемым условиям; или ii) анализ полевых условий для идентификации и коррекции аномальных давлений на насосе. Исправленные моделируемые или скорректированные полевые условия далее можно использовать для предотвращения разрыва какого-либо пассивного барьера удержания давления. Для установления причин неудачного исхода операции строительства скважины и разрушения пассивного(ых) барьера(ов) удержания давления может быть использован ретроспективный анализ скважинных данных с целью предотвращения возникновения подобных проблем при выполнении следующей операции строительства скважины. В данном варианте применения способа 300, проиллюстрированного на фиг. 3, корректирующее действие может содержать (но не ограничивается таковым) исправление следующей операции строительства скважины для изменения скважинных условий (например,температур/давлений) с целью предотвращения разрыва какого-либо пассивного барьера удержания давления. Для иллюстрации приложения реального времени, указанной следующей операцией строительства скважины, идентифицированной на этапе 304, может быть операция цементирования. На этапе 306 изменения температуры, вызванные операцией цементирования, могут указывать на то, что во время ожидания отверждения цемента буровой раствор в кольцевом пространстве над цементной массой охладился. На этапе 308 изменения давления могут указывать на падение давления в кольцевом пространстве вследствие термического сжатия (изменений температуры) бурового раствора в кольцевом пространстве. В результате падения давления в кольцевом пространстве ниже порового давления продуктивного интервала на этапе 310 приток газов может быть идентифицирован, как потенциально оказывающий негативное влияние на пассивный барьер удержания давления. По этой причине на этапе 312 в кольцевом пространстве могут установить запорное кольцо для предотвращения разрыва пассивного барьера удержания давления. Далее переходят к этапам 314 и 316 способа 300 согласно вышеприведенному описанию. Так как в качестве примера следующей операции строительства скважины рассматривалось цементиро-4 024616 вание, осуществляют возврат на этап 304 способа 300 с целью идентификации условий для следующей после цементирования операции строительства скважины. Описание системы Настоящее изобретение может быть реализовано посредством исполняемой компьютером программы команд, например программных модулей, обычно называемых программными приложениями или прикладными программами, исполняемыми компьютером. Указанное программное обеспечение может содержать, например, подпрограммы, программы, объекты, компоненты и структуры данных, выполняющие определенные задачи или реализующие конкретные абстрактные типы данных. Программное обеспечение формирует интерфейс для обеспечения возможности компьютера реагировать в соответствии с источником ввода данных. Для реализации настоящего изобретения может быть использовано приложение Well Cat. Указанное программное обеспечение также может взаимодействовать с другими кодами для запуска различных задач в ответ на получение данных от соответствующих источников полученных данных. Указанное программное обеспечение можно хранить и/или переносить на различных запоминающих устройствах, например компактных дисках CD-ROM, магнитных дисках, запоминающих устройствах на цилиндрических магнитных доменах и полупроводниковых запоминающих устройствах(например, на постоянных запоминающих устройствах ПЗУ (ROM, от англ. read only memory) или оперативных запоминающих устройствах ОЗУ (RAM, от англ. random access memory) различных типов). Кроме того, указанное программное обеспечение и результаты его работы могут быть переданы посредством различных средств передачи данных, например по оптическому волокну, металлическим проводам и/или посредством любой сети, например сети Интернет. Кроме того, специалисту области техники понятно, что настоящее изобретение может быть реализовано различными компьютерными системами, в том числе переносными устройствами, многопроцессорными системами, средствами микропроцессорной или программируемой пользователем электронной техники, миникомпьютерами, большими универсальными компьютерами и другими подобными системами. С настоящим изобретением можно использовать любое количество компьютерных систем и компьютерных сетей. Настоящее изобретение можно реализовать в средах распределенных вычислений, в которых задачи выполняются удаленными обрабатывающими устройствами, соединенными между собой в сеть передачи данных. В среде распределенных вычислений программные модули могут находиться как на локальном, так и на удаленном компьютерном средстве хранения данных, в том числе на запоминающем устройстве. Настоящее изобретение, таким образом, можно реализовать с использованием различных аппаратных средств, программного обеспечения или любого их сочетания в компьютерной системе или другой системе обработки данных. На фиг. 4 показана функциональная схема, иллюстрирующая вариант осуществления предложенной системы, предназначенной для реализации настоящего изобретения на компьютере. Система содержит вычислительный блок, также называемый вычислительной системой, который содержит запоминающее устройство, прикладные программы, пользовательский интерфейс, видеоинтерфейс и процессор. Вычислительный блок представляет собой лишь один пример подходящей компьютерной среды, при этом область применения и функциональность настоящего изобретения не ограничены использованием такого вычислительного блока. Прежде всего, в запоминающем устройстве хранятся прикладные программы, которые также могут быть охарактеризованы как программные модули, содержащие исполняемые компьютером команды,которые могут быть исполнены вычислительным блоком для реализации настоящего изобретения, описанного в данном документе и проиллюстрированного на фиг. 3. Таким образом, запоминающее устройство содержит модуль оценки пассивных барьеров удержания давления, позволяющий осуществлять способы, проиллюстрированные и описанные со ссылкой на фиг. 3, и объединяющий функции остальных прикладных программ, проиллюстрированных на фиг. 4. Указанный модуль оценки пассивных барьеров удержания давления, например, может быть использован для исполнения многих функций, описанных со ссылками на этапы 302, 304, 310, 314 и 316, проиллюстрированные на фиг. 3. Для исполнения функций, описанных со ссылкой на этапы 306 и 308, показанные на фиг. 3, может быть использовано приложение Well Cat. Хотя указанный вычислительный блок показан содержащим универсальное запоминающее устройство, обычно указанный вычислительный блок содержит множество машиночитаемых носителей. Например, указанные машиночитаемые носители могут представлять собой, но не ограничиваются таковыми, носители для компьютерного хранения. Запоминающее устройство вычислительной системы может содержать носитель для компьютерного хранения в виде энергозависимого и/или энергонезависимого запоминающего устройства, например постоянного запоминающего устройства ПЗУ или оперативного запоминающего устройства ОЗУ. В ПЗУ обычно хранится базовая система ввода-вывода (BIOS, от англ.basic input/output system), содержащая основные подпрограммы, обеспечивающие передачу информации между элементами вычислительного блока, например при запуске. ОЗУ обычно содержит данные и/или программные модули, к которым вычислительный блок имеет быстрый доступ и/или которые вычислительный блок использует в текущий момент времени. Например, вычислительный блок может содер-5 024616 жать, но не ограничивается эти, операционную систему, прикладные программы, прочие программные модули и программные данные. Компоненты, показанные в запоминающем устройстве, также могут содержаться в других съемных/стационарных, энергозависимых/энергонезависимых носителях для компьютерного хранения или могут быть реализованы в вычислительном блоке посредством программного интерфейса приложения(API, от англ. application program interface), который может находиться в отдельном вычислительном блоке, соединенном через компьютерную систему или сеть. Например, считывание данных со стационарного энергонезависимого магнитного носителя информации и запись данных на стационарный энергонезависимый магнитный носитель информации можно осуществлять посредством дисковода для жестких дисков; считывание данных со сменного энергонезависимого магнитного диска и запись данных на сменный энергонезависимый магнитный диск можно осуществлять посредством дисковода для магнитных дисков; считывание данных со сменного энергонезависимого оптического диска, например компактного диска CD-ROM или другого оптического носителя, и запись данных на такой сменный энергонезависимый оптический диск можно осуществлять посредством дисковода для оптических дисков. К другим съемным/стационарным, энергозависимым/энергонезависимым носителям для компьютерного хранения, которые могут быть использованы в приведенной для примера операционной среде, относятся(но не ограничиваются таковыми) кассеты с магнитной лентой, карты флэш-памяти, универсальные цифровые диски, видеокассеты, твердотельные ОЗУ, твердотельные ПЗУ и другие подобные носители. Описанные выше дисководы и соответствующие носители для компьютерного хранения обеспечивают хранение машиночитаемых команд, структур данных, программных модулей и других данных, используемых в вычислительном блоке. Пользователь может вводить команды и информацию в вычислительный блок через пользовательский интерфейс, который может содержать устройства ввода, например клавиатуру и указательное устройство, обычно называемое компьютерной мышью, трекбол или сенсорную панель. Указанные устройства ввода могут содержать микрофон, джойстик, спутниковую тарелку, сканер и другие подобные устройства. Указанные и другие устройства ввода обычно соединены с процессором через системную шину,но также могут быть соединены через другие интерфейсные и шинные структуры, например через параллельный порт или универсальную последовательную шину (USB, от англ. universal serial bus). К указанной системной шине через интерфейс, например видеоинтерфейс, может быть подключен монитор или иное устройство отображения информации. Для приема команд от пользовательского интерфейса и передачи команд в процессор совместно с видеоинтерфейсом также можно использовать пользовательский графический интерфейс (GUI, от англ. graphical user interface). Кроме монитора компьютер может содержать различные периферийные устройства вывода, например акустические колонки и принтер, соединяемые через интерфейс для периферийных устройств вывода. На прилагаемых чертежах не приведены все возможные внутренние компоненты вычислительного блока, однако такого рода компоненты и взаимосвязи между ними хорошо известны специалисту в области техники. Хотя настоящее изобретение описано на примере предпочтительных вариантов его осуществления,специалисту области техники понятно, что данные варианты осуществления изобретения не ограничивают объем настоящего изобретения. Таким образом, подразумевается, что при реализации настоящего изобретения можно использовать другие варианты его осуществления, а также в описанные варианты осуществления изобретения можно вносить изменения, не противоречащие сути и объему настоящего изобретения, определенным приложенными пунктами формулы изобретения и их эквивалентными признаками. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ оценки пассивных барьеров удержания давления в скважине, содержащий:a) определение изменения температуры внутри каждого пассивного барьера удержания давления,вызванного операцией строительства скважины, с использованием начальных условий для указанной скважины;b) определение изменения давления внутри каждого пассивного барьера удержания давления, вызванного указанным изменением температуры, с использованием указанных начальных условий;c) определение того, может ли указанное изменение давления оказать негативное влияние на какойлибо пассивный барьер удержания давления после фактической операции строительства скважины, с использованием компьютерного процессора;d) выполнение корректирующего действия в отношении каждого пассивного барьера удержания давления, который может быть подвержен негативному влиянию;e) идентификацию новых начальных условий для указанной скважины с использованием указанного изменения температуры и указанного изменения давления или с использованием изменения температуры и изменения давления из фактических полевых данных. 2. Способ по п.1, в котором указанный пассивный барьер удержания давления является недоступ-6 024616 ным. 3. Способ по п.1, в котором указанное изменение температуры определяют путем расчета указанного изменения температуры и при этом моделируют операцию строительства скважины и начальные условия для скважины. 4. Способ по п.3, в котором указанное изменение давления определяют путем расчета указанного изменения давления. 5. Способ по п.4, в котором определение того, может ли какой-либо пассивный барьер удержания давления быть подвержен негативному влиянию, выполняют на стадии проектирования скважины. 6. Способ по п.4, в котором определение того, может ли какой-либо пассивный барьер удержания давления быть подвержен негативному влиянию, выполняют в реальном времени в процессе фактической операции строительства скважины, представленной моделируемой операцией строительства скважины. 7. Способ по п.1, дополнительно содержащий повторение этапов а)-е) для следующей операции строительства скважины с использованием указанных новых начальных условий для указанной скважины. 8. Способ по п.5, в котором указанное корректирующее действие содержит исправление указанной моделируемой операции строительства скважины с целью изменения указанных моделируемых начальных условий для указанной скважины. 9. Способ по п.6, в котором указанное корректирующее действие содержит сравнение фактических полевых условий для указанной скважины с указанными моделируемыми начальными условиями для указанной скважины с целью идентификации аномальных условий. 10. Способ по п.7, в котором указанное корректирующее действие содержит исправление следующей операции строительства скважины с целью изменения указанных новых начальных условий для указанной скважины. 11. Компьютерный носитель информации для физического хранения исполняемых компьютером команд, предназначенных для оценки пассивных барьеров удержания давления в скважине, причем исполнение указанных команд реализует:a) определение изменения температуры внутри каждого пассивного барьера удержания давления,вызванного операцией строительства скважины, с использованием начальных условий для указанной скважины;b) определение изменения давления внутри каждого пассивного барьера удержания давления, вызванного указанным изменением температуры, с использованием указанных начальных условий;c) определение того, может ли указанное изменение давления оказать негативное влияние на какойлибо пассивный барьер удержания давления после фактической операции строительства скважины;d) выполнение корректирующего действия в отношении каждого пассивного барьера удержания давления, который может быть подвержен негативному влиянию;e) идентификацию новых начальных условий для указанной скважины с использованием указанного изменения температуры и указанного изменения давления или с использованием изменения температуры и изменения давления из фактических полевых данных. 12. Компьютерный носитель по п.11, в котором указанный пассивный барьер удержания давления является недоступным. 13. Компьютерный носитель по п.11, в котором указанное изменение температуры определяют путем расчета указанного изменения температуры и при этом моделируют операцию строительства скважины и начальные условия для скважины. 14. Компьютерный носитель по п.13, в котором указанное изменение давления определяют путем расчета указанного изменения давления. 15. Компьютерный носитель по п.14, в котором определение того, может ли какой-либо пассивный барьер удержания давления быть подвержен негативному влиянию, выполняют на стадии проектирования скважины. 16. Компьютерный носитель по п.14, в котором определение того, может ли какой-либо пассивный барьер удержания давления быть подвержен негативному влиянию, выполняют в реальном времени в процессе фактической операции строительства скважины, представленной моделируемой операцией строительства скважины. 17. Компьютерный носитель по п.11, дополнительно содержащий повторение этапов а)-е) для следующей операции строительства скважины с использованием указанных новых начальных условий для указанной скважины. 18. Компьютерный носитель по п.15, в котором указанное корректирующее действие содержит исправление указанной моделируемой операции строительства скважины с целью изменения указанных моделируемых условий для указанной скважины. 19. Компьютерный носитель по п.16, в котором указанное корректирующее действие содержит сравнение фактических полевых условий для указанной скважины с указанными моделируемыми условиями для указанной скважины с целью идентификации аномальных условий. 20. Компьютерный носитель по п.17, в котором указанное корректирующее действие содержит исправление следующей операции строительства скважины с целью изменения указанных новых начальных условий для указанной скважины.
