Устройство мобильной станции и способ передачи данных

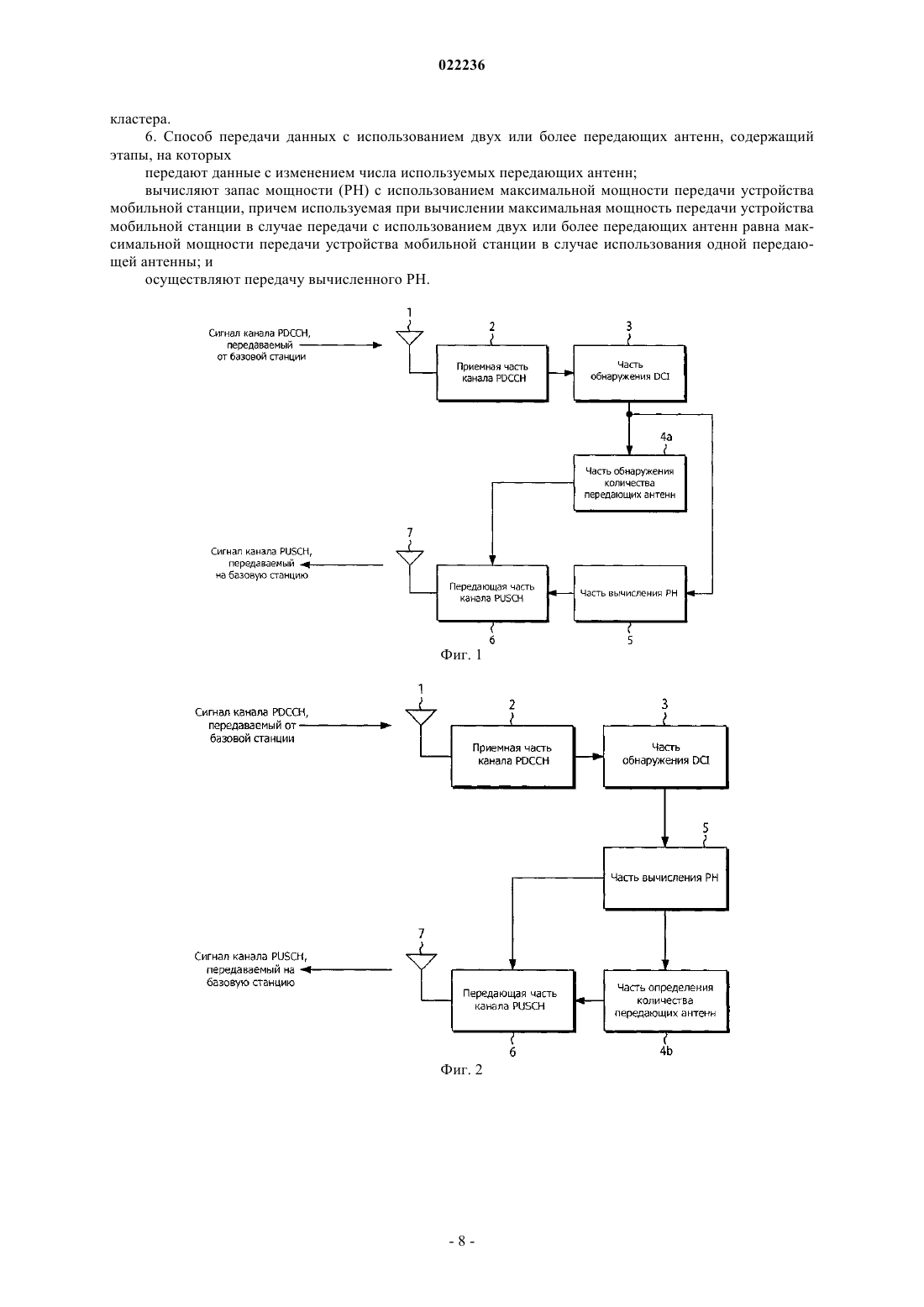

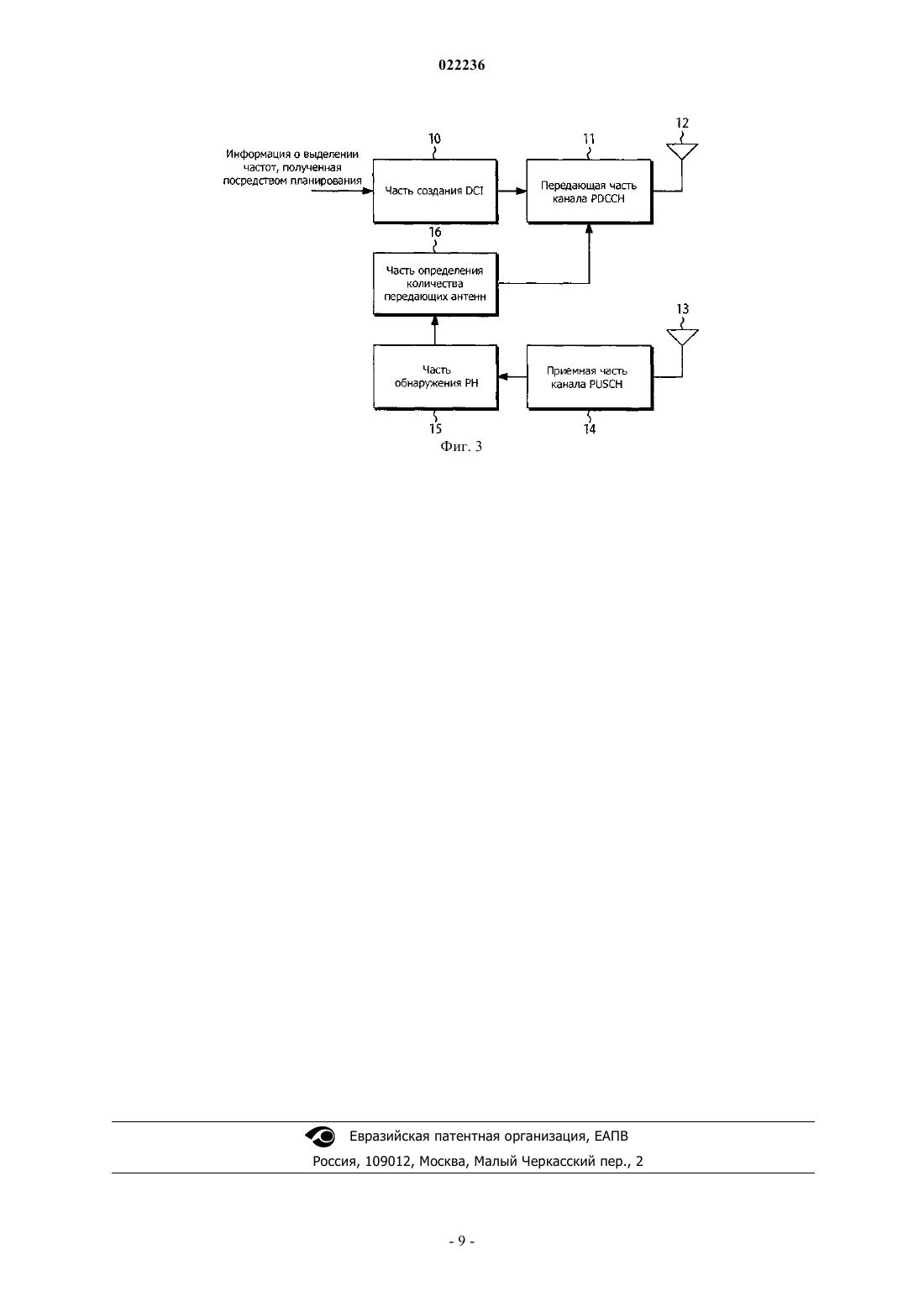

(71)(73) Заявитель и патентовладелец: ШАРП КАБУСИКИ КАЙСЯ (JP) Для снижения потребления мощности в устройстве мобильной станции на восходящей линии связи с одновременным увеличением эффективности системы устройство мобильной станции имеет множество передающих антенн 7, осуществляет беспроводную связь с устройством базовой станции и снабжено приемной частью 2 канала PDCCH, которая принимает информацию о назначении для назначения количества передающих антенн, подлежащих использованию,от устройства базовой станции, часть 5 вычисления PH, которая вычисляет значение PH(рабочего запаса мощности), указывающее разность между максимальной мощностью передачи и мощностью передачи, требующейся для достижения требуемой принимаемой мощности в устройстве базовой станции, и передающую часть 6 канала PUSCH, которая передает сигнал,содержащий PH, на устройство базовой станции, используя количество передающих антенн,назначенное информацией о назначении. Область техники, к которой относится изобретение Настоящее изобретение относится к способам определения количества передающих антенн устройства связи, имеющего множество передающих антенн. Уровень техники В последнее время была почти завершена стандартизация системы LTE (Долгосрочная эволюция),являющейся системой беспроводной телефонной мобильной связи поколения 3.9G, и недавно была запущена стандартизация системы LTE-A (LTE-Advance, также называемая IMT-A), которая является системой беспроводной связи поколения 4G, являющейся дальнейшим развитием системы LTE. В системеLTE с учетом внимания, уделяемого потреблению мощности в восходящем канале, принята система мультидоступа с частотным разделением каналов и одиночной несущей (SC-FDMA) и мобильная станция для передачи данных не использует множество антенн одновременно. Однако в системе LTE-A для реализации связи с большой пропускной способностью в восходящем канале на мобильных станциях, таких как персональные компьютеры в форме ноутбука, которые имеют дело с объемами данных большого размера, решено ввести технологии MIMO (системы со многими входами и многими выходами) для мультиплексирования различных частей данных в одно и то же время и на одной и той же частоте, используя множество передающих/приемных антенн, и технологии диверсификации передачи для передачи одних и тех же данных, используя множество передающих антенн, в попытке улучшить качество связи на краях соты (например, непатентный документ 1). Предшествующий уровень техники Непатентный документ Непатентный документ 1: 3GPP TR 36.814. Раскрытие изобретения Проблемы, которые должны быть решены изобретением Однако передача, использующая множество передающих антенн, требует усилителей, преобразователей D/A (цифроаналоговых) и т.п. в количествах, соответствующих количеству передающих антенн, и существует проблема, что потребление мощности в мобильных станциях, таким образом, чрезвычайно возрастает. Настоящее изобретение было сделано с точки зрения таких обстоятельств, и задача изобретения заключается в обеспечении системы беспроводной связи, устройства мобильной станции, устройства базовой станции и способа беспроводной связи для снижения потребления мощности в устройстве мобильной станции в восходящем канале так, чтобы при этом обеспечивалась более высокая эффективность системы. Средство решения задачи(1) Для решения упомянутой выше задачи настоящее изобретение принимает меры, описанные ниже. Другими словами, система беспроводной связи, соответствующая изобретению, является системой беспроводной связи, содержащей первое устройство связи, имеющее множество передающих антенн, и второе устройство связи, которое принимает сигнал, переданный от первого устройства связи, при этом первое устройство связи или второе устройство связи определяет количество передающих антенн, используемых первым устройством связи для передачи сигнала, в соответствии с параметром, связанным с мощностью передачи. Таким образом, количество передающих антенн, используемых первым устройством связи, которое передает сигнал, определяется в соответствии с параметром, связанным с мощностью передачи, и, таким образом, становится возможным снизить потребление мощности в первом устройстве связи и сделать систему более эффективной.(2) Дополнительно в системе беспроводной связи, соответствующей изобретению, отличительным признаком является то, что параметр, связанный с мощностью передачи, является параметром, характеризующим искажение, вносимое усилителем передачи, обеспечиваемым в первом устройстве связи. Таким образом, поскольку параметр, связанный с мощностью передачи, является параметром, характеризующим искажение, вносимое усилителем передачи, обеспечиваемым в первом устройстве связи,обработка упрощается и ускоряется и становится возможным снизить потребление мощности в первом устройстве связи и сделать систему более эффективной.(3) Дополнительно в системе беспроводной связи, соответствующей изобретению, существует другой отличительный признак, согласно которому количество передающих антенн, которое должно использоваться, увеличивается по мере того, как ухудшается значение параметра, характеризующего искажение, вносимое усилителем передачи. Таким образом, поскольку количество передающих антенн, которое должно использоваться, увеличивается по мере ухудшения значения параметра, характеризующего искажение, вносимое усилителем передачи, существует возможность улучшить мощность приема во втором устройстве связи и снизить вероятность появления ошибки данных.(4) Дополнительно в системе беспроводной связи, соответствующей изобретению, когда первое устройство связи определяет количество передающих антенн, первое устройство связи характеризуется передачей второму устройству связи значения, отличного от значения параметра, используемого при определении количества передающих антенн. Таким образом, первое устройство связи передает второму устройству связи значение, отличное от значения параметра, используемого при определении количества передающих антенн, и поэтому существует возможность избежать ухудшения пропускной способности, как, например, снижения объема данных, предназначенных второму устройству связи, когда передается то же самое значение.(5) Кроме того, система беспроводной связи, соответствующая изобретению, является системой беспроводной связи, в которой первое устройство связи, имеющее множество передающих антенн, и второе устройство связи выбирают одну схему связи из числа множества схем связи для осуществления связи, при этом первое устройство связи или второе устройство связи определяют количество передающих антенн и схему связи, используемые первым устройством связи для передачи сигнала, в соответствии с параметром, связанным с мощностью передачи. Таким образом, количество передающих антенн и схема связи, используемые первым устройством связи для передачи сигнала, определяются в соответствии с параметром, связанным с мощностью передачи, и, таким образом, возможно снизить потребление мощности в первом устройстве связи и сделать систему более эффективной.(6) Дополнительно в системе беспроводной связи, соответствующей изобретению, отличительным признаком является то, что первое устройство или второе устройство связи определяет комбинацию количества передающих антенн и схемы связи, которая максимизирует спектральную эффективность среди доступных для выбора комбинаций количества передающих антенн и схемы передачи. В соответствии с таким построением возможно улучшить спектральную эффективность.(7) Дополнительно в системе беспроводной связи, соответствующей изобретению, существует другой отличительный признак, при котором первое устройство связи или второе устройство связи определяет комбинацию количества передающих антенн и схемы связи, которая минимизирует потребление мощности в первом устройстве связи, среди доступных для выбора комбинаций количества передающих антенн и схемы связи. В соответствии с таким построением возможно снизить потребление мощности.(8) Дополнительно в системе беспроводной связи, соответствующей изобретению, когда первое устройство связи изменяет количество передающих антенн, подлежащих использованию, первое устройство связи характеризуется передачей второму устройству связи известных сигналов для измерения состояний канала в полосе частот системы от всех используемых передающих антенн и последующем изменением количества передающих антенн. В соответствии с таким построением существует возможность определения состояний каналов соответственно количеству передающих антенн.(9) Кроме того, устройство мобильной станции, соответствующее изобретению, является устройством мобильной станции, имеющим множество передающих антенн и осуществляющим беспроводную связь с устройством базовой станции, и характеризуется наличием приемной части, которая принимает информацию о назначении количества передающих антенн, которое должно использоваться, части вычисления PH, которая вычисляет значение PH (рабочий запас мощности), указывающее разность между максимальной мощностью передачи и мощностью передачи, требующейся для достижения требуемой принимаемой мощности в устройстве базовой станции, и передающей части со стороны мобильной станции, которая передает сигнал, содержащий PH, на устройство базовой станции, используя указанное количество передающих антенн, назначенное в соответствии с информацией о назначении. В соответствии с таким построением устройство базовой станции способно определять количество передающих антенн, и можно снизить потребление мощности на устройстве мобильной станции и сделать систему более эффективной.(10) Дополнительно устройство мобильной станции, соответствующее изобретению, является устройством мобильной станции, которое имеет множество передающих антенн и осуществляет беспроводную связь с устройством базовой станции, и характеризуется наличием части вычисления PH, которая вычисляет значение PH (рабочий запас мощности), указывающее разность между максимальной мощностью передачи и мощностью передачи, требующейся для достижения желаемой принимаемой мощности на устройстве базовой станции, части определения количества передающих антенн со стороны мобильной станции, которая определяет количество передающих антенн, основываясь на вычисленном значении PH, и передающей части со стороны мобильной станции, которая передает сигнал на устройство базовой станции, используя определенное количество передающих антенн. В соответствии с этим построением устройство мобильной станции способно определять количество передающих антенн, снизить потребление мощности в устройстве мобильной станции и сделать систему более эффективной.(11) Кроме того, устройство базовой станции, соответствующее изобретению, является устройством базовой станции, осуществляющим беспроводную связь с устройством мобильной станции, имеющим множество передающих антенн, и отличается наличием части обнаружения PH, которая обнаруживает значение PH (рабочий запас мощности), переданное от устройства мобильной станции, указывающее разность между максимальной мощностью передачи в устройстве мобильной станции и мощностью пе-2 022236 редачи, требующейся для достижения желаемой принимаемой мощности, части определения количества передающих антенн на стороне базовой станции, которая определяет количество передающих антенн,используемых устройством мобильной станции, основываясь на обнаруженном значении PH, и передающей части со стороны базовой станции, которая передает информацию, указывающую определенное количество передающих антенн устройству мобильной станции. В соответствии с этим построением устройство базовой станции способно определять количество передающих антенн, и можно снизить потребление мощности в устройстве мобильной станции и сделать систему более эффективной.(12) Дополнительно способ беспроводной связи, соответствующий изобретению, является способом беспроводной связи, в котором первое устройство связи, имеющее множество передающих антенн, и второе устройство связи выбирают одну схему связи из числа множества схем связи для осуществления связи, при этом первое устройство связи или второе устройство связи определяет количество передающих антенн и схему связи, используемые первым устройством связи для передачи сигнала в соответствии с параметром, связанным с мощностью передачи. Таким образом, количество передающих антенн, используемых первым устройством связи для передачи сигнала, определяется в соответствии с параметром, связанным с мощностью передачи, и, таким образом, существует возможность снизить потребление мощности в первом устройстве связи и сделать систему более эффективной. Предпочтительный эффект изобретения В соответствии с изобретением, когда передача выполняется, используя множество передающих антенн, возможно определить количество передающих антенн, которое должно использоваться, в соответствии с мощностью передачи, и, таким образом, имеется возможность снизить потребление мощности в устройстве мобильной станции в восходящем канале и сделать систему более эффективной. Краткое описание чертежей Фиг. 1 - блок-схема конфигурации устройства мобильной станции; фиг. 2 - блок-схема другого примера конфигурации устройства мобильной станции; фиг. 3 - блок-схема конфигурации устройства базовой станции. Наилучший вариант осуществления изобретения Варианты осуществления изобретения будут описаны ниже со ссылкой на чертежи. Варианты осуществления, приведенные ниже, относятся к восходящему каналу, в котором проблемой является потребление мощности, но изобретение не ограничивается только этим. Дополнительно варианты осуществления, приведенные ниже, основываются на способе, использующем в качестве схемы связи SC-FDMA и кластерную схему DFT-S-OFDM, но изобретение также применимо в случае управления множеством антенн в других схемах связи, таких как OFDM. Схема DFT-S-OFDM также упоминается как схема OFDM с предварительным кодированием DFT иSC-FDMA (или DFT-S-OFDM) является случаем непрерывно используемого блока доступа в частотной области, называемого блоком ресурсов (RB) (RB содержит множество поднесущих), тогда как кластерная схема DFT-S-OFDM является случаем дискретного использования блока доступа. В целом, SC-FDMA является схемой, подходящей с точки зрения характеристики PAPR (отношение пиковой мощности к средней мощности), а кластерная схема DFT-S-OFDM по этой характеристике стоит ниже относительно схемы SC-FDMA. Однако ее характеристика PAPR лучше, чем в обычной схемеOFDM. Это отношение PAPR может заменяться значением СМ (кубическая метрика). Кроме того, в этом описании устройство мобильной станции может просто упоминаться как мобильная станция, а устройство базовой станции может просто упоминаться как базовая станция. Вариант 1 осуществления. В качестве варианта 1 осуществления описывается способ управления множеством передающих антенн в соответствии с параметром рабочего запаса мощности (PH) как параметром, связанным с мощностью передачи. Значение PH, указывающее рабочий запас мощности передачи мобильной станции, иногда передается как часть данных. Это значение PH является параметром, связанным с искажением, вносимым усилителем передачи, и обычно, когда его значение равно 0 или меньше, считается, что в сигнале передачи происходит искажение. В целом, мобильная станция сравнивает мощность передачи, вычисленную согласно параметру, запрошенному от базовой станции, с максимальной мощностью передачи,ожидаемой исходя из характеристик усилителя, и передает данные, используя более низкую мощность передачи из этих мощностей передачи. Дополнительно максимальная мощность передачи зависит также от схемы связи в дополнение к характеристикам усилителя, и даже когда используется один и тот же усилитель, возникает потребность устанавливать более низкое значение мощности в качестве максимальной мощности передачи, если используется схема связи, худшая в отношении характеристик PAPR и СМ. Мобильная станция обнаруживает информацию о назначении частот на восходящей линии связи(которая является информацией о том, какая частота используется в пределах частотной полосы системы, и в LTE DCI названный формат 0 должен сообщаться в информации по восходящей линии связи) изDCI (информация управления нисходящей линии связи), введенной в PDCCH (физический канал управ-3 022236 ления нисходящей линии связи) на нисходящей линии связи. Используя полученную информацию о назначении частот, передача данных выполняется, используя канал, называемый PUSCH (физический восходящий канал совместного использования), на восходящей линии связи. В этот момент мобильная станция сообщает базовой станции значение PH, используя PUSCH или т.п., и, например, PH представляется в диапазоне от 40 до -23 дБ ступенями по 1 дБ относительно максимальной мощности передачи. Количество передающих антенн определяется, исходя из значения PH. Приведенная ниже таблица показывает зависимость между PH и количеством антенн для использования. Кроме того, предполагается, что максимальное количество передающих антенн равно четырем и что PH указывается как значение PH в одной передающей антенне. Таблица 1 В упомянутой выше таблице поддерживается соотношение аbс. Другими словами, когда PH имеет большое значение, считается, что базовая станция и мобильная станция расположены вблизи друг друга и с учетом потребления мощности мобильной станции количество антенн устанавливается равным 1. Между тем, когда PH имеет малое значение, считается, что базовая станция и мобильная станция находятся далеко друг от друга и передавая одни и те же данные через множество антенн можно ожидать, что мощность приема на базовой станции улучшится. В частности, когда значение PH является отрицательным, так как мощность приема недостаточна,за счет передачи данных через множество антенн возможно снизить вероятность ошибки данных. Кроме того, когда существует множество антенн, то принимая схемы связи, использующие диверсификацию передачи, такие как STBC (пространственно-временной блочный код), SFBC (пространственно-частотный блочный код), предварительное кодирование и т.д., возможно дополнительно улучшить характеристики связи. Дополнительно, когда мобильная станция определяет количество передающих антенн на основе PH независимо от базовой станции, подвижная станция может просто увеличить или уменьшить общее количество передающих антенн или может независимо использовать такие схемы, какCDD (циклическая диверсификация задержки), без необходимости оценки каналов. Схемы CDD и т.д. имеют также то преимущество, что нет необходимости увеличивать количество сигналов SRS (зондирующих опорных сигналов), являющихся сигналами для грубой оценки качества полосы частот связи. В приведенной выше таблице "а", "b" и "с" являются величинами, определяемыми конструкцией системы, и когда выигрыш от диверсификации передачи не учитывается, устанавливая а = 0, b = -3, с =-4,77, можно препятствовать тому, чтобы средняя мощность приема была недостаточной на базовой станции, вплоть до PH -6. Дополнительно, когда выигрыш от диверсификации передачи учитывается, то вычитая выигрыш от диверсификации из b и с, возможно препятствовать тому, чтобы на конце базовой станции средняя мощность приема была недостаточной. Между тем, когда мобильная станция устанавливает количество антенн независимо, лучше управлять значением PH для уведомления базовой станции и значением PH для вычисления количества антенн как различными значениями. Когда PH в случае одиночной передающей антенны используется как PH,то в случае, когда количество антенн для использования увеличивается, хотя PH фактически улучшается,значение PH, которое должно сообщаться, поддерживается на худшем значении. Это связано с тем, что тот же самый эффект увеличения максимальной мощности передачи Pmax создается путем использования множества антенн. При этом происходит ухудшение пропускной способности, так что в зависимости от управления базовой станции должен снижаться назначаемый объем данных. Соответственно, когда значение PH должно сообщаться базовой станции, то уведомляя о PH с учетом количества антенн, которое должно использоваться, или о фиктивном PH, заранее заложенном в системе, возможно предотвратить ухудшение. На фиг. 1 приводится блок-схема устройства мобильной станции. Кроме того, на фиг. 1 показан пример системы, в которой базовая станция определяет количество антенн, используемых мобильной станцией, основываясь на значении PH, сообщенном от мобильной станции. Мобильная станция состоит из приемной антенны 1, приемной части 2 канала PDCCH, части 3 обнаружения DCI, части 4 а определения количества передающих антенн, части 5 вычисления PH, передающей части 6 по каналу PUCCH и передающей антенны 7. В отношении сигнала PDCCH, принимаемого приемной антенной 1, приемная часть 2 каналаPDCCH обнаруживает биты, относящиеся к управляющей информации, содержащейся в сигнале, и часть 3 обнаружения DCI обнаруживает положение полосы частот и передачи, выделенной на восходящей линии связи. Одновременно часть 4 а определения количества передающих антенн определяет количество передающих антенн, мультиплексированных в PDCCH, для введения в передающую часть 6 каналаPUSCH. Используя обнаруженный DCI, часть 5 вычисления PH вычисляет значение PH. Значение PH выражается в виде Pmax-Ptx как разность между максимальной мощностью передачи мобильной станции и мощностью передачи, требующейся, чтобы добиться требуемой мощности приема в опорном пункте.Pmax - максимальная мощность передачи мобильной станции, и составляет, например, 23 дБм и т.п. Ptx -4 022236 мощность передачи, которая первоначально требуется с учетом потерь на трассе, экранирования и выделенной ширины полосы передачи, и запас мощности тем больше, чем больше разность, и тем меньше,чем меньше разность. Дополнительно в случае, когда разность является отрицательным числом, такой случай означает, что требуемая мощность приема не достигается. Используя количество антенн, сообщенное таким образом, мобильная станция формирует сигналы передачи из данных в соответствии со схемой передачи (например, SC-FDMA) канала PUSCH и одновременно передает сигналы от передающей антенны 7. Кроме того, передающая антенна 7 может изменяться, на чертеже показана одиночная антенна, но фактически передача выполняется, используя передающие антенны, соответствующие количеству передающих антенн, определенному в части 4 а определения количества передающих антенн. Дополнительно мобильная станция также уведомляет базовую станцию о вычисленном значении PH в моменты времени,назначенные базовой станцией или с определенными интервалами. На фиг. 2 представлена блок-схема, показывающая другой пример конфигурации устройства мобильной станции. На фиг. 2 показан случай, в котором устройство мобильной станции независимо определяет количество передающих антенн. Фиг. 2 отличается от фиг. 1 тем, что часть 4b определения количества передающих антенн определяет количество передающих антенн после вычисления значения PH. В остальном конфигурация является такой же, как на фиг. 1, и использует при назначении те же самые ссылочные позиции. На фиг. 3 представлена блок-схема, показывающая конфигурацию устройства базовой станции. На фиг. 3 показан пример системы, в которой базовая станция определяет количество антенн, используемых мобильной станцией, основываясь на значении PH, сообщенном от мобильной станции. Устройство базовой станции состоит из части 10 генерации DCI, передающей части 11 канала PDCCH, передающей антенны 12, приемной антенны 13, приемной части 14 канала PUSCH, части 15 определения PH и части 16 определения количества передающих антенн. В устройстве базовой станции часть 10 генерации DCI создает DCI для уведомления из информации о выделении частот, определенной посредством планирования, для определения частоты, выделяемой каждой мобильной станции на восходящей линии связи. Передающая часть 11 канала PDCCH мультиплексирует созданную DCI как сигнал канала PDCCH вместе с информацией о количестве передающих антенн, полученной от части 16 определения количества передающих антенн, преобразует результат в сигнал передачи, и сигнал передается передающей антенной 12. Между тем, сигнал PUSCH, переданный от мобильной станции, принимается приемной антенной 13 и приемная часть 14 канала PUSCH обнаруживает переданную битовую последовательность. Часть 15 обнаружения PH обнаруживает значение PH в полученной битовой последовательности и, используя его значение, часть 16 определения количества передающих антенн определяет количество передающих антенн для ввода в передающую часть 11 канала PDCCH. Кроме того, случай, когда мобильная станция независимо определяет количество передающих антенн, не показан, но он имеет конфигурацию, показанную на фиг. 3, без части определения количества передающих антенн. Таким образом, определяя количество передающих антенн для использования в соответствии со значением PH, возможно осуществлять соответствующую передачу, используя множество антенн с учетом потребления мощности. Кроме того, в изобретении используется значение PH, связанное с мощностью передачи, и дополнительно изобретение содержит случаи управления с использованием мощности передачи и параметров, вычисленных, исходя из него. Кроме того, эта конфигурация обладает тем преимуществом, что не оказывается влияние на протокол, касающийся уведомления о значении PH. Вариант 2 осуществления. Вариант 2 осуществления описывает случай, в котором мобильная станция использует множество передающих антенн (имеющих независимые усилители передачи) в единой системе, использующей схему SC-FDMA (DFT-S-OFDM) и кластерную схему DFT-S-OFDM. В документе R1-090020, являющемся непатентным документом, описывается способ использования схемы SC-FDMA и кластерной схемы DFT-S-OFDM, отдельно используя мощность передачи в качестве критерия. В этом документе показано, что кластерная схема DFT-S-OFDM превосходна по своим рабочим характеристикам с точки зрения спектральной эффективности в случае расположения в центре соты и т.д., где диапазон работы РА (усилителя мощности) имеет рабочий запас, то есть высокая мощность передачи не требуется, а схема SC-FDMA, имеющая преимущество по характеристике PAPR, превосходна на краю соты и т.п., где требуется высокая мощность передачи, и переключаясь между этими схемами возможно реализовать высокую пропускную способность. Рассматривая случай, в котором мобильная станция способна использовать множество передающих антенн, тот же самый эффект, позволяющий увеличивать расстояние связи между станциями (позволяющий увеличение мощности приема, может ожидаться при переключении с кластерной схемы DFT-SOFDM на схему SC-FDMA и увеличении количества передающих антенн. Во-первых, предполагая, что значение PH используется для переключения, показан случай, в котором значения PH, Pmax и Ptx вычисляются тем же самым способом вычисления, что и для одиночной ан-5 022236 тенны. Другими словами, это означает, что значение Pmax не изменяется, когда количество антенн увеличивается. Приведенная ниже таблица показывает изменения в схеме связи и количестве используемых антенн с изменением значения PH. Кроме того, чтобы упростить описание, максимальное количество антенн предполагается равным 4. Таблица 2 В приведенной выше таблице PH обладает зависимостью значений аbcdefg, являющихся различными в способе А, способе В и способе С. Название в ячейках таблицы указывает схему связи, при этом "Кластер" представляет кластерную схему DFT-S-OFDM. Число указывает количество антенн, подлежащих использованию. Способ А является способом выполнения наиболее точного управления по сравнению со способами В и С. Дополнительно способ А и способ С имеют управление для сокращения количества используемых антенн, насколько возможно, и являются способами, учитывающими сокращение потребления мощности в мобильной станции. Способ В является схемой для переключения схемы связи на кластерную схему DFT-S-OFDM, насколько возможно, и является схемой, в которой центром внимания среди трех схем является, главным образом, спектральная эффективность. Дополнительно, когда базовая станция определяет схему связи и количество антенн, возможно применить диверсификацию передачи. Дополнительно существует способ, при котором диверсификация передачи не применяется к кластерной схеме DFT-S-OFDM, а применяется только к схеме SC-FDMA. Далее описывается случай, в котором базовая станция определяет схему связи, а мобильная станция определяет количество используемых антенн. Предполагается, что базовая станция переключает схему связи, когда значение PH меньше, чем m (выбирается схема SC-FDMA), или значение равно или большеm (выбирается кластерная схема DFT-S-OFDM). Количество антенн предполагается равным n, и мобильная станция вычисляет PH для определения каждой используемой антенны. Показан случай, в котором, как в способе В, показанном в упомянутой выше табл. 1, мобильная станция управляет количеством антенн для использования, так чтобы было возможно разработать систему со спектральной эффективностью, повышенной, насколько возможно. Мобильная станция вычисляет требуемую мощность Ptx передачи, требующуюся для связи. Значение PH (n, схема связи) вычисляется для каждой из антенн, предназначенных для использования, в соответствии с формулой PH (n, связь) = Pmax(n, схема связи) - Ptx. Когда не существует значение n, при котором значение PH (n, кластерная схемаDFT-S-OFDM) равно m или более, мобильная станция уведомляет базовую станцию о значении PH (4,SC-OFDM), как о значении PH в качестве обратной связи, и осуществляет связь, устанавливая количество передающих антенн равным 4. В других случаях мобильная станция вычисляет PH (n, кластерная схема DFT-S-OFDM), выбирает самое низкое значение n, при котором PH (n, кластерная схема DFT-SOFDM) 0, уведомляет базовую станцию о фиктивных данных с PH, имеющих значение m или более, и осуществляет связь, устанавливая количество антенн равным n. Здесь причина, по которой сообщаются фиктивные данные m или более, состоит в том, чтобы не допустить изменение схемы связи, назначенной базовой станцией, при уведомлении о значении, потому что PH (n, кластерная схема DFT-S-OFDM) меньше чем m. Соответственно, когда установлено m=0, нет необходимости использовать фиктивные данные. При осуществлении управления таким образом базовой станции вообще нет необходимости управлять количеством антенн, многие мобильные станции выбирают кластерную схему DFT-S-OFDM и, таким образом, возможно установить систему связи, превосходную по эффективности спектра. Далее здесь описан случай, когда мобильная станция выполняет управление так, чтобы, насколько возможно, сократить количество антенн, используемых при способе С, показанном в табл. 1. Мобильная станция вычисляет требуемую мощность Ptx передачи, необходимую для осуществления связи. ЗначениеPH (n, схема связи) вычисляется для каждой из антенн, предназначенных для использования, в соответствии с формулой PH (n, связь) = Pmax (n, схема связи) - Ptx. Когда значение PH (1, кластерная схема DFTS-OFDM) равно m или более, мобильная станция уведомляет базовую станцию о PH (1, кластерная схемаDFT-S-OFDM), как о значении PH в качестве обратной связи, и осуществляет связь, в то же время устанавливая количество передающих антенн равным 1. Когда значение PH (1, кластерная схема DFT-SOFDM) меньше чем m, мобильная станция вычисляет значение PH (n, SC-FDMA), выбирает самое низкое n, так что PH (n, кластерная схема SC-FDMA)0, сообщает базовой станции фиктивные данные со значением PH, равным m или менее, и осуществляет связь, устанавливая количество антенн равным n. При осуществлении управления таким образом базовой станции вообще нет необходимости управлять количеством антенн, и мобильная станция способна эффективно осуществлять связь (с минимальным количеством антенн). Дополнительно имеет место случай, что подвижная станция передает известные сигналы (сигналыSRS) один раз каждые несколько миллисекунд для базовой станции, чтобы иметь возможность захватить состояние канала (частотную характеристику) всей полосы системы. В этом случае, когда мобильная станция обновляет количество антенн в произвольные моменты времени, состояния канала изменяются,и существует случай, когда невозможно захватить состояния канала, соответствующие количеству антенн, чтобы использовать их при синхронизации для осуществления связи. Поэтому, как показано в этом варианте осуществления, когда мобильная станция изменяет количество антенн, подлежащих использованию, мобильная станция заранее устанавливается на изменение количества антенн в моменты времени после передачи SRS, и, осуществляя таким образом управление, возможно решить такую задачу. Соответственно, мгновенно возникают моменты времени, в которые количество антенн, подлежащих использованию при выполнении передачи данных, отличается от количества антенн для передачи SRS. Между тем, в отношении известного сигнала (DRS), который передается, чтобы позволить оценивать состояние канала (частотной характеристики) полосы, используемой при связи, обычной является такая система, в которой DRS передается в том же самом кадре, что и передача данных, и поэтому количество используемых антенн может изменяться одновременно с передачей данных. Описание ссылочных позиций 1 - Приемная антенна,2 - приемная часть канала PDCCH,3 - часть обнаружения DCI,4 а - часть обнаружения количества передающих антенн,4b - часть определения количества передающих антенн,5 - часть вычисления PH,6 - передающая часть канала PUSCH,7 - передающая антенна,10 - часть создания DCI,11 - передающая часть канала PDCCH,12 - передающая антенна,13 - приемная антенна,14 - приемная часть канала PUSCH,15 - часть обнаружения PH,16 - часть определения количества передающих антенн. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство мобильной станции, имеющее две или более передающих антенн и выполненное с возможностью осуществления беспроводной связи с устройством базовой станции, содержащее часть передачи по физическому восходящему совместно используемому каналу (PUSCH), выполненная с возможностью передачи данных с изменением числа используемых передающих антенн, и часть вычисления PH, выполненная с возможностью вычисления рабочего запаса мощности (PH) с использованием, по меньшей мере, максимальной мощности передачи устройства мобильной станции; причем используемая при вычислении максимальная мощность передачи устройства мобильной станции в случае передачи с использованием двух или более антенн равна максимальной мощности передачи устройства мобильной станции в случае передачи с использованием одной передающей антенны,при этом указанная часть передачи по PUSCH выполнена с возможностью передачи указанного вычисленного PH. 2. Устройство мобильной станции по п.1, в котором максимальная мощность передачи устройства мобильной станции является максимальной мощностью передачи передающей антенны при осуществлении передачи с использованием любой из множества передающих антенн. 3. Устройство мобильной станции по п.1, в котором часть передачи по PUSCH выполнена с возможностью передачи вычисленного PH при заданной возможности передачи. 4. Устройство мобильной станции по п.1, в котором часть передачи по PUSCH выполнена с возможностью передачи данных с использованием системы мультидоступа с частотным разделением каналов и одиночной несущей (SC-FDMA) или кластерной системы мультиплексирования с ортогональным разделением частот с предварительным кодированием дискретным преобразованием Фурье (DFT-SOFDM). 5. Устройство мобильной станции по п.1, в котором часть вычисления PH выполнена с возможностью вычисления PH согласно либо первому способу компоновки, либо второму способу компоновки,при этом первый способ компоновки представляет собой способ, в котором множество поднесущих скомпонованы последовательно с формированием одного кластера поднесущих, а второй способ компоновки представляет собой способ, в котором множество несущих сгруппировано, по меньшей мере, в первый кластер и второй кластер, причем первый кластер включает в себя первый участок из множества поднесущих, расположенных последовательно с формированием первого кластера, и второй кластер включает в себя множество поднесущих, расположенных последовательно с формированием второго кластера. 6. Способ передачи данных с использованием двух или более передающих антенн, содержащий этапы, на которых передают данные с изменением числа используемых передающих антенн; вычисляют запас мощности (PH) с использованием максимальной мощности передачи устройства мобильной станции, причем используемая при вычислении максимальная мощность передачи устройства мобильной станции в случае передачи с использованием двух или более передающих антенн равна максимальной мощности передачи устройства мобильной станции в случае использования одной передающей антенны; и осуществляют передачу вычисленного PH.
