Защитный элемент

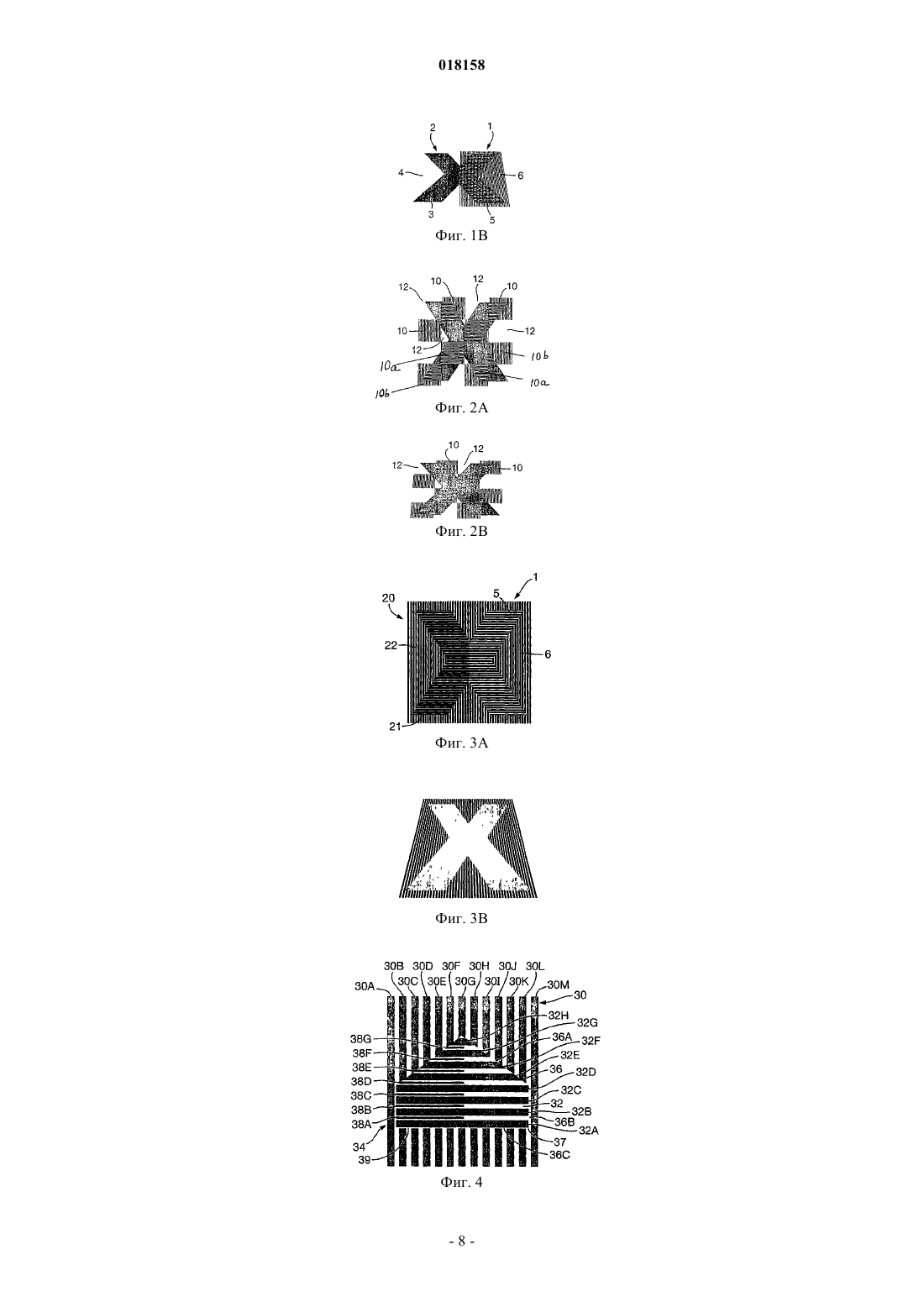

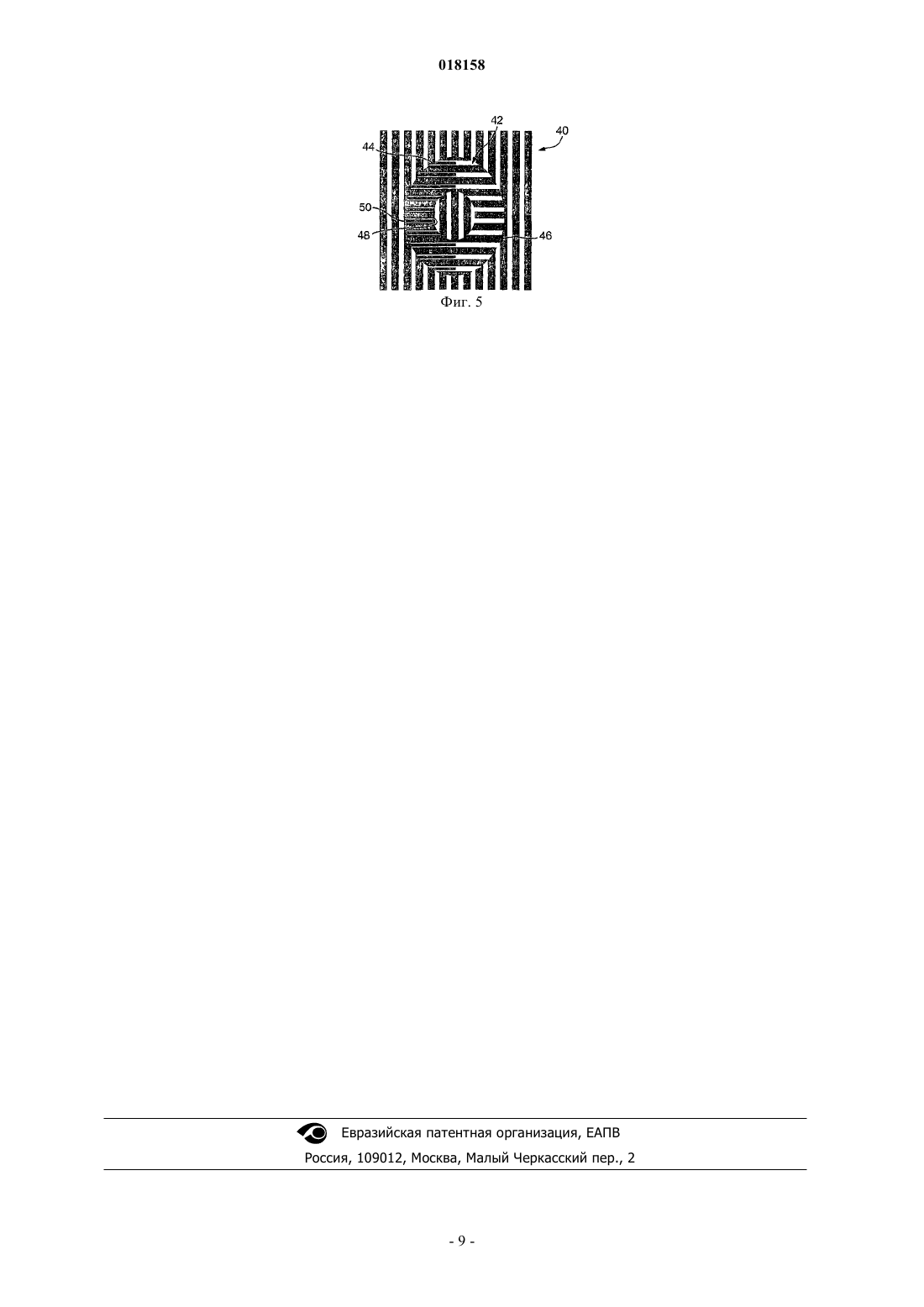

Изобретение относится к защитному элементу, сформированному по меньшей мере двумя отпечатанными частями (1, 2). Первая часть (1) представляет собой отпечатанную выпуклую линейчатую структуру, которая образует фоновую область (6), линии в которой, по существу,взаимно параллельны и ориентированы в первом направлении, и область (5) изображения,которая задает границу (8) с фоновой областью. Отпечатанные линии в этой области, по существу, взаимно параллельны и ориентированы во втором направлении, ортогональном первому направлению, чтобы образовать первый недифракционный латентный паттерн. Данный паттерн должен быть невидим невооруженным глазом при наблюдении под прямым углом, но должен быть виден при наблюдении под другими углами. При этом в зонах, где граница (8) проходит под острым углом к линиям, задающим соответствующую секцию границы, область изображения и фоновая область взаимно состыкованы. Вторая часть защитного элемента образует второй недифракционный паттерн (3), который должен быть виден при наблюдении под прямым углом и под указанными другими углами наблюдения. Данный паттерн согласован по положению с первым недифракционным латентным паттерном для обеспечения возможности верификации защитного элемента. Стоун Дэвид Аллен (GB) Хмара М.В. (RU)(71)(73) Заявитель и патентовладелец: ДЕ ЛА РЮ ИНТЕРНЕШНЛ ЛИМИТЕД (GB) Область техники, к которой относится изобретение Изобретение относится к защитному элементу, к способу изготовления защитного элемента и к изделию, такому как защищенный документ, снабженный подобным защитным элементом. Предшествующий уровень техники Лица, занимающиеся подделкой документов и других защищенных изделий, а особенно документов, обладающих ценностью, таких как банкноты, становятся все более квалифицированными, так что возникает потребность в создании новых защитных элементов, которые трудно подделать. В результате были разработаны очень сложные элементы такого рода. Типичный пример описан в US 5722693 А. В этом примере на подложке создают латентное изображение, печатая на ней некоторый паттерн с его последующим тиснением при одновременном формировании фонового паттерна. Создаваемый при этом"латентный" эффект состоит в том, что паттерн невидим, когда элемент рассматривается под прямым углом, но становится видимым под некоторыми углами наблюдения. Аналогичное устройство описано также в US 4033059 А. Более сложные устройства описаны в US 6918616 В. Здесь латентное изображение, формируемое глубокой печатью, образуется поверх изображения, отпечатанного другим методом, чтобы усилить латентный эффект. Примеры латентных изображений описаны также в US 4588212 A, GB 2283456 А и WO 99/48697 А. В WO 90/02658 А описано защитное устройство, в котором временное изображение, такое как латентное, формируется тиснением в металле, и, кроме того, также тиснением формируется отдельная линейчатая зона, видимая, по существу, под любыми углами наблюдения. В некоторых случаях в отношении подобного элемента, формируемого тиснением, возникают определенные трудности. Например, тиснение не обладает особой стойкостью, тогда как изображения с трудом поддаются визуализации. Кроме того, при осуществлении тиснения посредством процесса печати возникают трудности в отношении достижения точного соответствия печатных форм. Несколько лет назад руководящие органы стран Бенилюкса стали применять визы, печатаемые в городе Энсхеде, в которых части некоторых букв были сформированы как латентные изображения с четко различимым контуром, тогда как другие части букв были постоянно наблюдаемыми. Проблема состояла в том, что латентное изображение не было скрытным. Должно быть понятно, что, несмотря на упомянутые проблемы, латентные изображения являются особенно удобными в качестве защитных элементов. Подобные элементы крайне трудно подделать, например, с помощью фотокопировального оборудования. Однако одна из проблем, связанных с латентными изображениями, состоит в том, что часто они так хорошо скрыты, что лицу, желающему произвести инспекцию документа, трудно наблюдать латентное изображение или даже обнаружить его присутствие, чтобы убедиться в том, что он не подделан. В то же время латентное изображение не должно быть слишком доступным, чтобы не ухудшить его защищенность, как это имело место на визе Бенилюкса. Кроме того, часто латентные изображения трудно наблюдать, поскольку они не имеют явно выраженных тонов. Сущность изобретения В соответствии с первым аспектом изобретения создан защитный элемент, сформированный по меньшей мере двумя отпечатанными частями. Первая из этих частей представляет собой отпечатанную выпуклую линейчатую структуру, которая образует фоновую область и линии в которой, по существу,взаимно параллельны и ориентированы в первом направлении, и область изображения, которая задает границу с фоновой областью и в которой отпечатанные линии, по существу, взаимно параллельны и ориентированы во втором направлении, ортогональном первому направлению, чтобы образовать первый недифракционный латентный паттерн, который должен быть невидим невооруженным глазом при наблюдении под прямым углом, но должен быть виден при наблюдении под другими углами. При этом в зонах, где граница проходит под острым углом к линиям, задающим соответствующую секцию границы,область изображения и фоновая область взаимно состыкованы. Вторая отпечатанная часть образует второй недифракционный паттерн, который должен быть виден при наблюдении под прямым углом и под указанными другими углами наблюдения и который согласован по положению с первым недифракционным латентным паттерном для обеспечения возможности верификации защитного элемента. В контексте изобретения проводится различие, с одной стороны, между голографическими и дифракционными структурами (с которыми изобретение не связано) и, с другой стороны, отпечатанными рельефными структурами (в которых латентный эффект достигается в результате варьирования одного или более значений высоты и направлений рельефа, а не дифракционными эффектами). Согласно изобретению латентный паттерн увязывается (согласовывается) с нелатентным паттерном, который виден как при наблюдении под прямым углом, так и под другими углами наблюдения. Такое решение позволяет пользователю локализовать латентный (первый) паттерн путем локализации сначала второго паттерна. Поскольку при этом область изображения стыкуется с фоновой областью в зонах,в которых граница проходит под острым углом к линиям, задающим соответствующую секцию границы,присутствие этой границы неочевидно для невооруженного глаза. Это контрастирует с упомянутой выше визой Бенилюкса, в которой граница между латентным паттерном и фоновой областью формируется четко различимым зазором, проходящим по краю латентного паттерна. В типичном варианте первый и второй паттерны пространственно согласованы друг с другом, причем это условие легче всего выполнить путем печатания их за один печатный проход, например, с использованием одной и той же печатной формы. Особенно желательно, чтобы первый и второй паттерны составляли различные части узнаваемого символа или алфавитно-цифрового знака. В этом случае при первоначальном рассмотрении под прямым углом узнаваемый символ или знак будет представляться наблюдателю неполным; это, по меньшей мере,будет указанием на наличие латентного паттерна. Примеры символов или знаков включают графические изображения, например портреты, символы, например звезды или геометрические фигуры, и алфавитноцифровые знаки, а также их комбинации. Допустимы знаки нероманских алфавитов, неисключительными примерами которых являются китайский, японский и арабский алфавиты, а также алфавит санскрита. Разумеется, в других случаях первый и второй паттерны могут быть дискретными и невзаимосвязанными или формировать дискретные взаимосвязанные символы или знаки. Например, паттерны могут формировать серийный номер или дату, причем некоторые знаки могут присутствовать в первом паттерне, а другой знак (или другие знаки) - во втором паттерне. Желательно, чтобы первый и второй паттерны,по меньшей мере, частично дополняли друг друга. Альтернативно, паттерны могут формировать последовательные индивидуальные буквы слова, так что при одновременном наблюдении паттерна это слово становится полностью видным лицу, проводящему аутентификацию. В других примерах паттерны формируют индивидуальные части составного изображения. Например, составное изображение может быть корпоративным логотипом, содержащим узнаваемую фигуру и алфавитно-цифровые знаки. Первый паттерн может формировать алфавитно-цифровые знаки, а второй паттерн - геометрическую фигуру, так что корпоративный логотип наблюдается, когда видны оба паттерна. В других примерах паттерны могут не образовывать распознаваемое изображение, но комбинация паттернов образует такое изображение, которое может быть частью идентифицируемой информации,например буквы или цифры, или национального флага страны. Формирование распознаваемого изображения на основе комбинации паттернов позволит лицу, проводящему аутентификацию, легко обнаруживать подделки, в которых не обеспечивается точное взаимное согласование паттернов. В некоторых примерах второй паттерн может содержать стрелку, указывающую в сторону первого паттерна. Первая и вторая части защитного элемента будут, как правило, стыковаться. Однако в более сложных примерах эти части могут налагаться друг на друга или переплетаться. Например, первые части могут располагаться в промежутках между вторыми частями. В случае, когда части стыкуются, такая стыковка необязательно должна быть с соприкосновением, но части все же должны располагаться достаточно близко одна к другой, поскольку требуется их точное пространственное согласование. Например, если одна часть содержит цифру 1, а вторая часть - цифру 0, между частями может быть зазор, составляющий 1-2 мм в горизонтальном направлении, но при условии хорошего взаимного согласования их положений. Части предпочтительно распечатывают так, что при наблюдении по меньшей мере под одним непрямым углом тон первого латентного паттерна изменяется, так что паттерны могут восприниматься как имеющие, по существу, одинаковый тон. Это обстоятельство является важным, поскольку составное изображение, образованное двумя паттернами, будет иметь однородный вид и, следовательно, восприниматься как единое изображение. Тем самым облегчаются идентификация и аутентификация комбинированного изображения для лица, проводящего эти операции. В типичном варианте обе части будут отпечатаны одинаковым цветом, например черным, хотя имеются и другие возможности. Например, две части можно отпечатать различными цветами или же одну или обе части можно окрасить в различные цвета. Удобно печатать обе части методом глубокой печати, хотя применимы и другие варианты рельефной печати, например шелкография. Глубокая печать предпочтительна потому, что она широко используется при печатании защищенных документов и обеспечивает очень удобный способ достижения точного согласования паттернов по положению, поскольку они могут быть отпечатаны с одной формы глубокой печати. Латентная часть, как правило, будет содержать соответственно распечатанные линейчатые структуры, например, известные из уровня техники, в частности из US 4033059 А. Линии могут быть прямыми или криволинейными. Нелатентная часть может быть отпечатана как нерельефный паттерн, например, методами мокрого офсета, сухого офсета, высокой печати, флексографии, шелкографии и/или глубокой печати. В предпочтительном примере она также может содержать отпечатанные методом рельефной печати (например,методом глубокой печати) выпуклые линейчатые структуры. В другом предпочтительном примере нелатентная часть печатается методом рельефной, например глубокой, печати со сплошным однородным тоном. Один из способов распечатывания изображения со сплошным однородным тоном описан в WO 2006/087129 А. Альтернативный метод получения области со сплошным однородным тоном состоит в использовании распечатанной методом глубокой печати структуры точек, аналогичной структурам точек, применяемым при печати обычных полутоновых изображений методом струйной печати. Преимущество использования таких структур точек состоит в том, что их тоновые характеристики остаются постоянными при изменении угла наблюдения. Это особенно желательно для второй нелатентной части,поскольку позволяет лицу, проводящему аутентификацию, легко идентифицировать данную часть. Структура точек может содержать массивы точек одного размера, но с варьируемой плотностью или массивы с варьируемыми размерами, но с постоянной плотностью. Хотя защитный элемент был описан выше как содержащий только две части, он может содержать и более двух частей, причем каждая дополнительная часть может содержать или латентный, или нелатентный паттерн. Должно быть понятно, что таким способом могут быть сформированы сложные комбинации частей. Защитный элемент может быть сформирован непосредственно на защищаемом изделии или на переносимом лейбле, который затем может быть обычным способом перенесен на изделие. Защитные элементы согласно изобретению могут использоваться в различных областях для защиты изделий и документов, таких как документ, обладающий ценностью, такой как банкнота, гербовая марка,чек, почтовая марка, сертификат подлинности, средство защиты бренда, акция или платежное поручение. Применительно к документу, обладающему ценностью, дополнительная защита может быть обеспечена тем, что паттерны, образованные защитным элементом, связаны с другим паттерном (другими паттернами) на документе. Например, номинал банкноты может быть отпечатан в одной области банкноты обычным образом, а затем повторен в пределах защитного элемента. Разумеется, подобным методом можно дублировать и различные логотипы, символы и знаки. Согласно второму аспекту изобретения создан способ изготовления защитного элемента, включающий формирование на подложке по меньшей мере двух отпечатанных частей, первая из которых представляет собой отпечатанную выпуклую линейчатую структуру, которая образует фоновую область и линии в которой, по существу, взаимно параллельны и ориентированы в первом направлении, и область изображения. Данная область задает границу с фоновой областью, причем в этой области отпечатанные линии, по существу, взаимно параллельны и ориентированы во втором направлении, ортогональном первому направлению, чтобы образовать первый недифракционный латентный паттерн, который должен быть невидим невооруженным глазом при наблюдении под прямым углом, но должен быть виден при наблюдении под другими углами. При этом в зонах, где граница проходит под острым углом к линиям, задающим соответствующую секцию границы, область изображения и фоновая область взаимно состыкованы. Вторая отпечатанная часть образует второй недифракционный паттерн, который должен быть виден при наблюдении под прямым углом и под указанными другими углами наблюдения и который согласован по положению с первым недифракционным латентным паттерном для обеспечения возможности верификации защитного элемента. Глубокая печать предпочтительно осуществляется с использованием одной и той же формы глубокой печати, что позволяет печатать обе части одновременно и тем самым обеспечить полную согласованность их положений. Альтернативно, рельефная печать первой части может осуществляться методом шелкографии. Нелатентная часть может быть, в порядке альтернативы, отпечатана с помощью любого традиционного метода печати, например методами мокрого офсета, сухого офсета, высокой печати,флексографии, шелкографии и/или глубокой печати. Перечень фигур, чертежей Некоторые примеры защитных элементов согласно изобретению будут далее описаны со ссылками на прилагаемые чертежи. На фиг. 1A и 1B иллюстрируется первый пример защитного элемента при его рассмотрении под прямым и острым углами наблюдения соответственно. На фиг. 2A и 2B на видах, аналогичных представленным на фиг. 1A и 1B, иллюстрируется второй пример. На фиг. 3A и 3B на видах, аналогичных представленным на фиг. 1A и 1B, иллюстрируется третий пример. На фиг. 4 и 5 схематично, в увеличенном масштабе представлены четвертый и пятый примеры. Сведения, подтверждающие возможность осуществления изобретения Защитный элемент, показанный на фиг. 1 А, состоит из двух частей 1, 2. Первая часть 1 образована линейчатой структурой, которая хорошо видна на фиг. 1A и первый массив 5 линий которой образует латентный паттерн, окруженный фоновой областью 6. Линейчатая структура в части 1, задающей латентное изображение (латентный паттерн), сформирована способом, аналогичным описанному в US 4033059 А. Вторая часть 2 сформирована методом глубокой печати (intaglio) с использованием структуры точек. Точки в области 3 этой части удалены одна от другой таким образом, чтобы образовать второй недифракционный паттерн, имеющий сплошной однородный тон, тогда как точки в области 4 распределены с меньшей плотностью, которая, тем не менее, достаточна для формирования области со сплошным однородным тоном, образующей фон. Варианты указанных плотностей соответствуют 80% в области 3 и 30% в области 4. Однако для области 4 допустимы и меньшие плотности, вплоть до нулевой. Структуры точек в областях 3, 4 аналогичны структурам, применяемым для получения полутоновых изображений в коммерческой печати. Согласно одному из возможных способов генерирования такой структуры сначала генерируют или считывают цифровым методом требуемый рисунок. Непосредственно на этот рисунок накладывают точечный растр, используя для этого стандартный программный пакет, например Corel Draw. Одним из типов структуры точек является растр, полученный методом диффузии ошибки. Затем полученное изображение преобразуют непосредственно в файл, пригодный для управления оборудованием для изготовления печатных форм для глубокой печати, таким как лазерный граверный аппарат, описанный в WO 03/103962, или механическое граверное устройство, описанное вEP 906193. Обе части 1, 2 предпочтительно печатают методом глубокой печати. При наблюдении под прямым углом (по нормали к защитному элементу), что соответствует фиг. 1 А, наблюдатель будет видеть плоское однотоновое изображение, образованное частью 1, и паттерн в области 3 части 2. Когда защитный элемент наклонен по отношению к невооруженному глазу наблюдателя и освещен таким образом, что он наблюдается под острым углом, латентное изображение, образованное массивом 5 линий, становится различимым на фоне области 6, тогда как паттерн в области 3 остается полностью видимым. В результате, как это показано на фиг. 1B, становится видна буква "X", что позволяет верифицировать защитный элемент. Таким образом, должно быть понятно, что паттерн, находящийся в части 2,подсказывает, при наблюдении защитного элемента под прямым углом, что на примыкающей части 1 может находиться какое-то скрытое латентное изображение, согласованное с этим паттерном. Весьма желательным свойством является полная пространственная согласованность паттерна области 3 и массива 5 линий, образующего латентное изображение. Это свойство, делающее защитный элемент весьма трудным для подделывания, обеспечивается формированием, методом глубокой печати,сразу всего защитного элемента с использованием единственной печатной формы. Типичные значения ширины линий в массиве 5, соответствующем латентному изображению, находятся в интервале 100-250 мкм, предпочтительно составляя 175 мкм, при расположении линий с периодом 200-440 мкм, предпочтительно 250 мкм, и при толщине линий, составляющей 30-80%, предпочтительно 50-70% расстояния между ними. Линии в фоновой области 6 в типичном случае имеют размеры,аналогичные размерам линий массива 5, но ориентированы ортогонально им. В нелатентной части 2 размер точек составляет примерно 20-100 мкм, причем точки покрывают предпочтительно 20-90%, более предпочтительно 40-90% этой части. Фоновая область 4 в нелатентной части 2 может быть отпечатана с таким тоном или цветом, чтобы создать контраст с первым недифракционным паттерном. Альтернативно, фоновая область в нелатентной части может быть оставлена чистой. Более сложный защитный элемент показан на фиг. 2 А и 2 В. В этом случае окончательный паттерн при наблюдении под острым углом (фиг. 2B) снова представляет собой букву "X". Однако, как можно видеть на фиг. 2 А, используется группа первых, частично латентных частей 10, расположенных регулярным образом и чередующихся или переплетенных со вторыми нелатентными частями 12. Способ формирования этих частей посредством печати аналогичен способу формирования частей 1, 2 соответственно. Однако, как показано на фиг. 2A, участки 10a, 10b каждой первой части 10 задают соответственно латентный паттерн, соответствующий релевантной зоне буквы "X", с которой эта часть совпадает, и фоновую зону. Соответствующие вторые части 12 также образуют релевантные зоны буквы "X", с которыми они совпадают и которые видны при любых углах наблюдения. Должно быть понятно, что возможны многочисленные варианты выполнения и расположения частей защитного элемента. Для описанных примеров желательно, чтобы при наклоне защитного элемента с целью сделать паттерн на основе массива 5 линий видимым, тоны паттернов, соответствующих области 3 и массиву 5 линий, становились одинаковыми, чтобы наблюдаемый в конечном итоге символ или знак приобретал одинаковый тон по всей своей поверхности. Однако должно быть понятно, что возможны и другие варианты, в которых два паттерна имеют различные тона или даже различные цвета. В представленных примерах площади первых и вторых частей 1, 2; 10, 12, по существу, одинаковы, однако этот признак не является существенным. В других примерах общая площадь нелатентной части (нелатентных частей) может составлять по меньшей мере 25%, предпочтительно 40%, более предпочтительно по меньшей мере 50% от площади защитного элемента. Таким образом, площадь окончательного паттерна, который является нелатентным, предпочтительно составляет 25-70%, более предпочтительно 40-60% общей площади. На фиг. 3A и 3B иллюстрируется третий пример. Он имеет сходство с первым примером в том, что линейчатая структура первой части 1 такая же, как на фиг. 1 А. Однако в этом случае вторая часть 20 образована двумя линейчатыми структурами. Первый массив параллельных линий 21 (на фиг. 3A расположенных горизонтально) формирует паттерн, видимый при любых углах наблюдения на фоне вертикальных линий 22, образующих фоновую область. В этом случае горизонтальные линии 21 являются более толстыми, чем линии, образующие паттерн в области 5, что делает их видимыми под любыми углами. Например, если линии, образующие паттерн области 5, имеют толщину (ширину) 175 мкм, то толщина(ширина) линий, образующих паттерн на основе массива линий 21, может равняться 215 мкм. Линии 22,образующие фон, будут иметь те же размеры и период, что и линии, образующие фоновую область 6. Когда данный вариант рассматривается под прямым углом, будет видно только изображение, заданное линиями 21, а часть 1 будет казаться однородной. Однако, если наклонить защитный элемент,чтобы наблюдать его под острым углом невооруженным глазом, буква "X" будет видна полностью, как это показано на фиг. 3B. Как было пояснено выше, латентный паттерн части 1 должен быть скрытым, причем авторы обнаружили, что важным фактором в обеспечении скрытности является то, каким образом сформированы линии, нанесенные методом глубокой печати и формирующие латентный паттерн на границе между областью изображения и фоновой областью. Другими словами, необходимо тщательно следить за тем, как стыкуются область изображения и фоновая область, причем цель состоит в обеспечении, по существу,постоянной плотности нанесенной краски в области стыка, с предотвращением темных или светлых кромок. На фиг. 4 этот аспект рассматривается более подробно. Представленное здесь в увеличенном масштабе схематичное изображение иллюстрирует принцип изобретения. В фоновой области 30 методом глубокой печати сформированы вертикальные линии 30 А-30 М. Эта область совместно с областью 32 изображения образует первую часть защитного элемента, тогда как его вторая часть начинается с участка 34. Область 32 изображения, которая стыкуется с фоновой областью 30 (так что между ними образуется граница 36), задается горизонтальными линиями 32A-32H, сформированными методом глубокой печати. У границы 36 имеется первая секция 36A, проходящая по прямой линии, наклоненной под острым углом как к вертикальным линиям фоновой области 30, так и к горизонтальным линиям области 32 изображения. Вертикальная секция 36B границы задается небольшим зазором 37 между одной из вертикальных линий 30M фоновой области 30 и областью 32 изображения, тогда как еще одна секция 36C границы задается небольшим зазором 39 между нижней горизонтальной линией 32A области 32 изображения и примыкающими к ней вертикальными линиями 30B-30L фоновой области 30. Из фиг. 4 видно, что в секции 36A границы вертикальные отпечатанные линии фоновой области 30 и горизонтальные отпечатанные линии области 32 изображения имеют возможность стыковаться (встречаться) естественным образом, т.е. линия с линией, линия с интервалом или интервал с интервалом. Авторы обнаружили, что в этом случае линию (очертание) латентного изображения очень трудно обнаружить невооруженным глазом. Например, горизонтальная линия 32G встречается и точно стыкуется с вертикальной линией 30I. Горизонтальная линия 32F встречается с вертикальной линией 30J и с интервалом между вертикальными линиями 30J и 30K. Интервал между горизонтальными линиями 32F и 32G встречается с интервалом между вертикальными линиями 30I, 30J. Там, где граница проходит параллельно одному из массивов линий (например, в секциях 36B и 36C), имеется возможность уменьшить ее различимость, сделав соответствующие зазоры 37, 39 меньше,чем интервал между линиями. В типичном случае желательным является уменьшение величины зазора по сравнению с указанным интервалом на 50% или более. Однако авторы обнаружили, что, если в зонах границы вертикальные и горизонтальные линии соприкасаются, имеет место существенное изменение плотности краски, в результате чего граница может стать видной невооруженным глазом. Паттерн, сформированный второй частью 34, которая видна под любыми углами наблюдения, образован комбинациями продолжений горизонтальных отпечатанных линий 32 А-32 Н области 32 изображения и более тонких линий 38A-38G, отпечатанных методом глубокой печати. Эти тонкие линии входят в интервалы между линиями 32 А-32 Н. Например, горизонтальные линии 32A-32G, проходящие от области 32 изображения во вторую часть 34, могут иметь ширину (толщину) 150 мкм, тогда как более тонкие,расположенные между ними линии 38A-38G могут иметь ширину (толщину) 40 мкм. Кроме того, в этом случае линии 32A-32G, задающие область 32 изображения, имеют период 250 мкм, тогда как фоновая область 30 сформирована выпуклыми вертикальными линиями 30 А-30M, отпечатанными методом глубокой печати и имеющими ширину 150 мкм и период 250 мкм. В качестве альтернативы тонким линиям 38A-38G интервалы между линиями 32A-32F во второй части 34 защитного элемента могут быть заполнены отпечатанными точками, например с плотностью 600 точек/дюйм (около 24 точек/мм). Паттерн, сформированный второй частью 34, имеет форму, симметричную форме паттерна, сформированного областью 32 изображения, что указывает наблюдателю на возможность наличия симметричной латентной области 32 изображения, а также облегчает верификацию при наблюдении под острым углом этой области одновременно со вторым паттерном 34. На фиг. 5 представлен еще один пример. В этом случае фоновая область 40 сформирована отпечатанными краской, методом глубокой печати, выпуклыми вертикальными линиями с размерами, аналогичными размерам линий по фиг. 4. Эти линии соответствуют первой части защитного элемента, область изображения которой обозначена как 42. Вторая часть защитного элемента обозначена как 44. При наблюдении под острым углом область 42 изображения и вторая часть 44 образуют круг, находящийся внутри фоновой области 40. Область 42 изображения имеет форму полукруга, образованного отпечатанными методом глубокой печати выпуклыми горизонтальными линиями, тогда как вторая часть 44, соот-5 018158 ветствующая изображению, которое можно видеть под любыми углами наблюдения, образована теми же горизонтальными линиями, что и область 42 изображения, но с введенными между ними линиями 46,отпечатанными методом глубокой печати. Полученная структура в принципе аналогична показанной на фиг. 4, причем вторая часть 44 указывает на присутствие латентной области 42. Можно использовать линии со схожими размерами. В данном случае при наблюдении под прямым углом невооруженный глаз будет видеть полукруг, образованный второй частью 44. но не обнаружит полукруга, образованного областью 42 изображения. Это объясняется тем, что горизонтальные линии и интервалы в области 42 изображения стыкуются с вертикальными линиями и интервалами в фоновой области 40 вдоль внутренних и наружных границ 48, 50 и переходят в эти линии и интервалы. Данные границы являются криволинейными и, следовательно, задают касательные линии, которые ориентированы под острым углом к линиям в области изображения и в фоновой области. Как и в предыдущих примерах, на границе области 42 изображения и фоновой области 40 линии и интервалы одной области встречаются с отпечатанными линиями или интервалами другой области. Возвращаясь к фиг. 1, можно видеть, что граница 8 между областью изображения и фоновой областью 6 проходит под острым углом к линиям, образующим стыкующиеся области, причем эти линии встречаются аналогично тому, как это показано на фиг. 4 и 5. Подобная ситуация имеет место и в примере по фиг. 2. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Защитный элемент, сформированный по меньшей мере двумя отпечатанными частями, первая из которых представляет собой отпечатанную выпуклую линейчатую структуру, которая образует фоновую область, и линии в которой, по существу, взаимно параллельны и ориентированы в первом направлении,и область изображения, которая граничит с фоновой областью по части периметра с образованием зон,где граница между областями проходит под острым углом к линиям фоновой области и области изображения, и в которой отпечатанные линии, по существу, взаимно параллельны и ориентированы во втором направлении, ортогональном первому направлению, чтобы образовать первый недифракционный латентный паттерн, который невидим невооруженным глазом при наблюдении под прямым углом, но виден при наблюдении под другими углами, при этом в указанных зонах, где граница проходит под острым углом к линиям фоновой области и области изображения, линии области изображения стыкуются без разрывов с линиями фоновой области и/или линии области изображения встречаются с интервалами между линиями фоновой области, и/или линии фоновой области встречаются с интервалами между линиями области изображения, тогда как вторая отпечатанная часть образует второй недифракционный паттерн, который виден при наблюдении под прямым углом и под указанными другими углами наблюдения и который расположен смежно с указанным первым паттерном для обеспечения возможности верификации защитного элемента. 2. Элемент по п.1, отличающийся тем, что вторая часть образована структурой из отпечатанных выпуклых линий или точек. 3. Элемент по п.2, отличающийся тем, что вторая часть образована структурой из отпечатанных выпуклых линий, по существу, взаимно параллельных и ориентированных во втором направлении. 4. Элемент по п.3, отличающийся тем, что линии из области изображения первой части переходят без разрывов в линии второй части. 5. Элемент по любому из предыдущих пунктов, отличающийся тем, что по меньшей мере одна секция границы расположена параллельно линиям области изображения или линиям фоновой области, при этом между линиями области изображения и фоновой области, примыкающими к указанной секции границы, имеется зазор. 6. Элемент по п.5, отличающийся тем, что величина зазора предпочтительно выбрана меньшей 50% интервала между линиями фоновой области. 7. Элемент по любому из предыдущих пунктов, отличающийся тем, что линии первой части имеют,по существу, одинаковую ширину в фоновой области и в области изображения. 8. Элемент по любому из предыдущих пунктов, отличающийся тем, что линии первой части расположены, по существу, с одинаковым периодом в фоновой области и в области изображения. 9. Элемент по любому из предыдущих пунктов, отличающийся тем, что первый и второй паттерны представляют собой различные части узнаваемого символа или знака. 10. Элемент по п.9, отличающийся тем, что второй недифракционный паттерн составляет по меньшей мере 25%, предпочтительно 40%, более предпочтительно 50% узнаваемого символа или знака. 11. Элемент по п.9 или 10, отличающийся тем, что узнаваемый символ или знак представляет собой один или несколько элементов, выбранных из цифр, букв, геометрического паттерна, графических изображений и символов. 12. Элемент по любому из предыдущих пунктов, отличающийся тем, что каждый паттерн занимает,по существу, одну и ту же площадь. 13. Элемент по любому из предыдущих пунктов, отличающийся тем, что содержит группу первых частей и группу вторых частей, при этом первые и вторые части переплетены одна с другой. 14. Элемент по любому из предыдущих пунктов, отличающийся тем, что указанные части отпечатаны таким образом, что при их рассмотрении по меньшей мере под одним углом, отличным от прямого,тон первого латентного паттерна изменяется так, что оба паттерна воспринимаются как имеющие, по существу, одинаковый тон. 15. Элемент по любому из предыдущих пунктов, отличающийся тем, что обе части отпечатаны одним цветом. 16. Элемент по любому из пп.1-14, отличающийся тем, что одна часть отпечатана иным цветом, чем другая часть. 17. Элемент по любому из пп.1-14, отличающийся тем, что одна часть или обе части имеют изменяющийся цвет. 18. Элемент по любому из предыдущих пунктов, отличающийся тем, что указанная структура (указанные структуры) отпечатана (отпечатаны) методом глубокой печати. 19. Документ, снабженный защитным элементом, выполненным в соответствии с любым из пп.1-18. 20. Документ по п.19, отличающийся тем, что первый и второй паттерны ассоциированы с одним или более другими паттернами, имеющимися на документе. 21. Документ по п.19 или 20, отличающийся тем, что представляет собой банкноту, гербовую марку, чек, почтовую марку, сертификат подлинности, средство защиты бренда, акцию или платежное поручение. 22. Способ изготовления защитного элемента, заключающийся в том, что на подложке формируют по меньшей мере две отпечатанные части, первая из которых представляет собой отпечатанную выпуклую линейчатую структуру, которая образует фоновую область и линии в которой, по существу, взаимно параллельны и ориентированы в первом направлении, и область изображения, которая граничит с фоновой областью по частью периметра с образованием зон, где граница между областями проходит под острым углом к линиям фоновой области и области изображения, и в которой отпечатанные линии, по существу, взаимно параллельны и ориентированы во втором направлении, ортогональном первому направлению, чтобы образовать первый недифракционный латентный паттерн, который невидим невооруженным глазом при наблюдении под прямым углом, но виден при наблюдении под другими углами, при этом в указанных зонах, где граница проходит под острым углом к линиям фоновой области и области изображения, линии области изображения стыкуются без разрывов с линиями фоновой области и/или линии области изображения встречаются с интервалами между линиями фоновой области, и/или линии фоновой области встречаются с интервалами между линиями области изображения, тогда как вторая отпечатанная часть представляет собой второй недифракционный паттерн, который виден при наблюдении под прямым углом и под указанными другими углами наблюдения и который расположен смежно с указанным первым паттерном для обеспечения возможности верификации защитного элемента. 23. Способ по п.22, отличающийся тем, что указанную структуру печатают методом глубокой печати. 24. Способ по п.22 или 23, отличающийся тем, что вторую часть образуют из отпечатанных выпуклых линий или точек. 25. Способ по п.23, отличающийся тем, что первую и вторую части печатают с использованием одной и той же формы глубокой печати. 26. Способ по любому из пп.22-25, отличающийся тем, что в качестве подложки при изготовлении защитного элемента используют документ, обладающий ценностью. 27. Способ по любому из пп.22-26, отличающийся тем, что в качестве подложки при изготовлении защитного элемента используют лейбл, пригодный для переноса на защищаемое изделие.
